2. Az Internet Protocol alapjai

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "2. Az Internet Protocol alapjai"

Átírás

1 Minőségbiztosítás IP hálózatokon (vitt9181) 2. Az Internet Protocol alapjai Kis, Szabolcs Máté, (összefoglaló: IP, TCP/IP, UDP, RTP) TÁVKÖZLÉSI ÉS MÉDIAINFORMATIKAI TANSZÉK BUDAPESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM szeptember 16. péntek 1 1 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

2 Internet Protocol, IP» Internet and the TCP/IP protocol stack» Protocols supporting QoS» The IP protocol family» IP datagram» The transport protocols: UDP and TCP» Next generation IP: the IPv6 2 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek 2 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

3 The Internet architecture Concepts» Internetwork» interconnected networks, the Internet» Network» a physical network consisting of nodes and links» any communication system capable of sending packets (Ethernet, a point-to-point link, any WAN)» all networks are equal» Bottom-Up organization» Gateways or routers» provide interconnection among physical networks» route packets according to their destination networks» Hosts» any machine where the application sits» often with user interfacnetworks and Gateways 3 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek Az Internet felépítése: A szó eredete is a kezdetekhez nyúlik vissza, ugyanis független hálózatok összekapcsolásával alakult ki különböző protokollokat használtak távoli adatbázisok elérését tették lehetővé A fizikai hálózat csomópontokból és linkekből áll, melyek elvileg egyenrangúak, de ez inkább csak a múltban volt igaz, ma már csak lokális hálózatokon. Ma már a nagy hálózatoknak megfelelően nagy teljesítmény node-ok kellenek. A hálózatok is csak a protokollok szempontjából egyenlők. Az alulról-fölfelé építkezés azt jelenti, hogy kezdetben voltak a különálló gépek, és ezeket kezdték összekötögetni, majd az így összekötött lokális hálózatokat kötötték össze egymással, és így tovább A fizikai hálózatok közötti összeköttetést biztosító eszközök: az átjárók A csomagok irányításáért felelősek: a router-ek, vagy útválasztók. A forgalom irányítás elengedhetetlen kelléke volt a címzés bevezetése! Ezt biztosítja (többek között) az IP. A hostok szerepe elsősorban az, hogy a felhasználókat összeköti a hálózattal. 3 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

4 Networks and Gateways G Net 1 Net 2 Two(or more) networksare interconnectedby G, a gateway (router). G transfers packets from Net 1 to Net 2 andfrom Net 2 to Net 1 4 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek A gateway (G) egy okos eszköz, egy hálózati intelligencia. Címzés segítségével juttatja át az egyik hálózatról érkező üzeneteket a másik hálózatra, amennyiben annak címzettje azon található, illetve azon keresztül juttatható el hozzá az üzenet. Egy gateway-nek lehet sok linkje, több táblázata, amelyek segítségével a hálózatokon üzeneteket irányíthat. 4 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

5 The Internet Protocol architecture Internet protocol(s)» TCP/IP» The transport and network layer protocols used in the Internet» TCP - Transmission Control Protocol» IP Internetwork Protocol» The IP protocol only» The IP or TCP/IP protocol stack» All the network and transport and upper layer protocols» Defined by RFCs Remark: about the development and standardization within Internet 5 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek Az IP szerepe: -Biztosítja a csomagok irányítását, -Címzését A ma használt IPv4 semmilyen minőségi paramétert sem biztosít csupán a címzett és a feladó egymásrátalálásáért felel. A TCP/UDP jelenti a tényleges kapcsolatot. Az RFC-k nagyon részletes leírást biztosítanak, leginkább a technikai megvalósításokhoz alkalmazhatóak, mi nem fogunk foglalkozni velük. 5 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

6 TCP/IP protocol architecture: comparison with the OSI 7-layer model OSI layer TCP/IP architecture Application Presentation Session Transport Network Data Link Physical Process / Application Layer Host-to-Host Layer Internet Layer Network Interface Layer Example: FTP Example: TCP IP (plus ) Not dealt with in TCP/IP context 6 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek A fenti modell az OSI ISO szabvány szerinti modell, mely fix, jótámpontként szolgálhat, bár kissé elavult. Az IP protokoll a hálózati (network) rétegben működik a TCP/IP modell szerint az Internet Layerben. 6 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

7 TCP/IP protocols in Internet nodes: different types of nodes contain different sets of protocols Host A Host Z Process/Application Layer Process/Application Layer Host-to-Host Layer Router B Router Y Host-to-Host Layer Internet Layer Internet Layer Internet Layer Internet Layer Network InterfaceLayer NI NI A B NI NI A B Network InterfaceLayer 7 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek 7 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

8 The complete TCP/IP protocol family SMTP FTP TELNET DNS TCP SNMP BOOTP ASN 1 DHCP UDP IP (+ICMP and IGMP) ARP RARP Network interface This traditional view is one-dimensional (alonglayers) Different protocols belongtodifferent functionalitygroups A better interpretation is the telecom view 8 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek A számítógépek egymást a fizikai rétegen keresztül érik el. Ezen a hálózati meghajtó MAC címével találják meg egymást, amely ezen meghajtók a világon (elvileg) egy egyedi azonosítója. Ezen a fizikai rétegen továbbítódnak a csomagok. E fölött működik az IP réteg, amely a fizikai címek fölé egy globálisan meghatározott címet rendel. A kettő közötti kapcsolatot az ARP (Adress Resolution Protokol) protokoll adja. Ennek során (egy helyi hálózaton) minden számítógép elküldi a saját MAC és IP címét a központi adatbázisnak. Ezután megtalálható lesz a hálózaton, de ez MÉG NEM MINŐSÉG! Erre a rétegre alapvetően két protokoll épül: a TCP és az UDP. A TCP nyugtázott, és kétirányú kapcsolatot biztosít. Az UDP ezzel szemben nyugta nélküli, egyirányú. (pl.: Internetes TV szolg.) Mik lehetnek minőségi paraméterek?: (és hol kritikusak ezek) -rendelkezésre állás (szinte mindennél fontos) -Csomagvesztés pocket loss ratio -Késleltetés delay (játék, multimédia, VoIP (max 250ms), interaktív szolgáltatások) -Késleltetés ingadozás jitter (telefonos kapcsoatnál (10-15ms)) -Sávszélesség throughput (ftp) Attól függ a választott protokoll, hogy mik a fontosminőségi paraméterek az adott alkalmazás szempontjából. 8 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

9 Protocols supporting QoS (1) LAYERS H.225 RTP RSVP Application TCP UDP Host IP Network 9 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek H.225: ITU-T ajánlás (protokoll leírás) Az RTP megoldás lehet minőségi paraméterek biztosítása terén. RTP: Realtime Transport Protokoll: időzítésre, időre megy rá, de ennek ára van, némi overheadet jelent. van előnye és hátránya is. 9 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

10 Protocols supporting QoS (2) Higher layers protocols are examples for the three functional groups: 1 Transport of voice samples RTP, the Real Time Protocol 2 Call control in VoIP systems H.323, the ITU standard for call processing (and more ) 3 Resource management, QoS RSVP, the Resource Reservation Protocol 10 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek 1: elsősorban: Internet telefónia, telefonkonferencia terén. Időzítés szempontjából nagyon fontos. A telefon konferencia területén gondot jelent az egyenrangú(!) felek összehangolása, méghozzá úgy, hogy ehhez kétirányú kapcsolatot is biztosítsunk. Mivel egyenrangúak, így egyik fél sem kerülhet hátrányba a másik javára. 2: Hívás felépítés, bontás, jelzések Feladata még a minőségi paraméterek lekommunikálása, egyeztetése is (erre több protokoll áll rendelkezésre) 3: erőforrás allokálás (lefoglalás). RSCV - Resource Reservation Protokol Francia eredete is lehet: névjegy kártyára írták rá Response s il vous plait! (kérem válaszoljon!) 10 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

11 IP protocol summary» Operational features» IP and its companion protocols» The IP addressing scheme» IP datagram delivery» On IP routing» Error and Control Messages in IP the ICMP» IP Multicast 11 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek Hibák: nagyon fontosak a minőségbiztosítás szempontjából. Multicast: főleg a multimédia, film, videó továbbítás terén lehet fontos. 11 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

12 Operational features of IP protocol» Packet switched, datagram type (connectionless)» Best effort, no error correction» Two main functions:» Addressing» Fragmentation» Three addressing/packet forwarding option» unicast (one-to-one)» multicast (one-to-many)» broadcast (one-to-everybody)» Fragmentation: necessary because of LAN s or WAN s protocols have» different frame sizes that are normally smaller than the IP packet size 12 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek Az IP technológia Best Effort jellegű (Best Effort az a forgalmi osztály, amikor a hálózat megpróbálja a legnagyobb forgalmat átvinni, de nincs semmilyen minőségi paraméter). Ha lehet, akkor a lehető legjobban teljesíti a feladatát, azonban ha nem, akkor a teljesítés sem garantált. Nem tud hibát javítani. Feladatai: -Címzés -Tördelés Az IP a TCP szegment max 65 kbytos csomagokra tördeli, ellátja fejléccel, majd továbbítás után a vevő oldalon összerakja, helyreállítja az eredeti üzenetet. A tördelésre azért van szűkség, mert a rá épülő protokollok különböző (akár nagyon nagy) keretekkel dolgoznak. 12 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

13 The IP Family» IP + companion protocols All within thenetwork layer, sub-layers IGMP ICMP IP ARP RARP Internet Control MessageProtocol Internet Group Mngment Protocol Address Resolution Protocol Reverse ARP 13 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek Az ARP (Address Resolution Protocol) feladata a hálózaton a címek feloldása címfeloldási protokoll. RARP Reverse ARP: az ARP fordítottja. ICMP, illetve IGMP: az IP-re épülnek. 13 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

14 The IP addressing scheme (1) Class A netid hostid Class B 1 0 netid hostid Class C netid hostid Class D multicastaddress Class E reserved for futureuse 14 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek A fenti osztály kategória rendszer az IPv4-re jellemző. A címek 32 bitesek, túlhaladott rajta a net mérete. Az A osztály a nagy prioritású hálózatok IP tartományára jellemző. (Azaz 7 biten jelölik a hálózat azonosítót, a maradék bit a hostok azonosítására szolgál. Főleg az internetet kiépítő szervezetek, egyetemek rendelkeznek velük, pl. Kína nem kapott, túl későn csatlakozott. Ebben oka volt a politikának, az eltérő karakterkészletnek, stb.) Az első 3 osztály (A, B, C) tartalmaz hálózat és host azonosítót. 14 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

15 The IP addressing scheme (2)» Advantages» Classes A, B, C can be distinguished by the first 2 bits» Network and host addresses are easily separable» Notation» Dotted decimal; octets decimal numbers» Example: Class C address range from to Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek A IP cím első 2 bitje alapján besorolható vagy az A, vagy a B, vagy a C osztályba. A routerek konfigurálásánál ez fontos. A decimális jelölés: az USA telefonszám jelölése alapján pontokkal elválasztott. 15 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

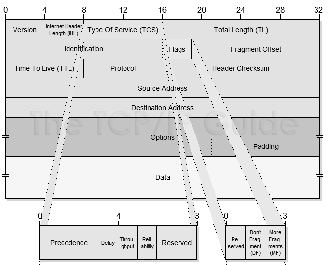

16 Internet Protocol Version 4 (IPv4) Datagram 16 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek A fejléc általában 5 sor ( 5 * 32 bit = 20 byte ) TL: a fejléc és az adat összes hosszát jelenti. TTL: Time To Live, azt mondja meg, hogy a csomag még mennyi idő ( vagy hop) után veszti el a jelentőségét, és mikor kell kitörölni, eldobni. (kezdetben ms, ma már a hopokat számolja) Általában 128-ra állítják. Minden router egyel csökkenti, így ha elérte a megengedett hop-ot, akkor egyszerűen törlődik, nem terheli tovább a hálózatot. Az Options mezőt nem használjuk, mert túlságosan nagy számítás igénye lenne az útvonal választókban, ahol pedig ez kritikus lehet. 16 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

17 The header fields (1)» Version (always set to the value 4, which is the current version of IP)» IP Header Length (number of 32 -bit words forming the header, usually five)» Type of Service, now known as Differentiated Services Code Point (DSCP) (usually set to 0, but may indicate particular Quality of Service needs from the network, the DSCP defines one of a set of class of service)» Size of Datagram (in bytes, this is the combined length of the header and the data) 17 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek Verzió: általában 4, IPv6-tól 6. Az IPv6 képes lesz minőségi paraméterek biztosítására is. TOS: Kezdetben nem arra tervezték, amire ma használjuk, de ez jelenti az első próbálkozást az IP minőségbiztosítása terén. Size of Datagram: a fejléc + az adat mérete. 17 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

18 The header fields (2)» Identification ( 16-bit number which together with the source address uniquely identifies this packet - used during reassembly of fragmented datagrams)» Flags (a sequence of three flags (one of the 4 bits is unused) used to control whether routers are allowed to fragment a packet (i.e. the Don't Fragment, DF, flag), and to indicate the parts of a packet to the receiver)» Fragmentation Offset (a byte count from the start of the original sent packet, set by any router which performs IP router fragmentation) 18 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek Az azonosító fontos a csomagok teljes és sorrendhelyes összeállításához. Flags: tartalmazza, hogy a csomag darabolt üzenetet tartalmaz-e, és ha igen, akkor egyéb információkat is árul el róla. 18 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

19 The header fields (3)» Time To Live (Number of hops /links which the packet may be routed over, decremented by most routers -used to prevent accidental routing loops)» Protocol (Service Access Point (SAP) which indicates the type of transport packet being carried (e.g. 1 = ICMP; 2= IGMP; 6 = TCP; 17= UDP). 19 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek 19 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

20 The header fields (4)» Header Checksum (A 1's complement checksum inserted by the sender and updated whenever the packet header is modified by a router -Used to detect processing errors introduced into the packet inside a router or bridge where the packet is not protected by a link layer cyclic redundancy check. Packets with an invalid checksum are discarded by all nodes in an IP network)» Source Address (the IP address of the original sender of the packet)» Destination Address (the IP address of the final destination of the packet)» Options (not normally used, but when used the IP header length will be greater than five 32-bit words to indicate the size of the options field) 20 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek 20 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

21 Host layer protocols: UDP and TCP» UDP User Datagram Protocol» TCP Transmission Control Protocol» Common features of UDP and TCP:» handling ports» multiplexing capability» difference between UDP and TCP:» UDP is a connectionless transport service» TCP is a connection oriented service 21 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek 21 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

22 UDP the User Datagram Protocol (1) Handling ports :» at IP layer, packets are addressed to a host» within a host: several application processes» selection among applications: using ports» reserved and available port numbers» reserved ports: datagrams can always be sent to these ports e.g. 69: TFTP» determination of port numbers to be used Multiplexing / demultiplexing» through the port mechanism 22 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek Az alkalmazások használhatnak portokat: ezek virtuális portok. Vannak előre foglaltak és szabadon használhatóak. TFTP : csak letöltést biztosít, visszajelzés nélkül. (például kis bonyolultságú mérőműszereknél praktikus: nem igényli a bonyolultabb protokollok implementálását. A kimenő adatokat multiplexálja, a bejövőket demultiplexálja, bontja szét alkalmazásokra. 22 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

23 UDP the User Datagram Protocol (2)» PDU format bits: UDP Source Port UDP Message Length UDP Destination Port UDP Checksum Data Source port is optional (unused: 0) Length: inoctets. Min: 8 Checksum: optional (no checksum: 0) UDP Checksum is theonlywayto checkif a particulardatagram arrived intact (IP packet checksumcoversonlythe header) 23 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek Az UDP csak az IP-vel együtt életképes. Egyedül teljesen életképtelen. Nem támogatja a címzést, csak a portokat. 23 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

24 UDP the User Datagram Protocol (3) The concept of checksum computation Checksum computation includes IP addresses (to verify that the datagram reached the correct destination, not only the correct port) Computation is done by adding a pseudo-header: 0 31 Source IP address Destination IP address Zero Protocol UDP length IP protocol type UDP = 17 Length of UDP datagram (not including pseudo-header) 24 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek 24 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

25 UDP summary of functionalities» Port handling, thus distinguishing among application processes» Handling several application processes in paralel through port assignment = multiplexing (demultiplexing)» Error checking (content = UDP datagram + addressing info of the IP packet)» Price: overhead of 8 octets 25 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek Az UDP 8 byte overheadet jelent, de ezért nyújtja: -Hiba ellenőrzést. -Port kezelést. -A port kezelés segítségével több alkalmazás férhet hozzá egyszerre a hálózathoz, mindegyik egy saját (virtuális) portján keresztül. 25 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

26 RTP, Real-timeTransport Protocol 26 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek Az RTP-nél a Timestamp fontos: közös időt kell szinkronizálni. RTP fejléc: sorszámot és időbélyeget tartalmaz, az alkalmazás így könnyedén sorrendbe állíthatja (hianyzó csomagot detektálhat) és időzítheti az érkező csomagokat. Más megoldás a hálózat szinkronizálására: NTP (Network Time Protokol) nem pontos időt szolgáltat, de nekünk megfelelő. 26 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

27 RTP header description (1)» V - Version. Identifies the RTP version 2 bits.» P - Padding. When set, the packet contains one or more additional padding octets at the end which are not part of the payload.» X - Extension bit. When set, the fixed header is followed by exactly one header extension, with a defined format.» CSRC count -Contains the number of CSRC identifiers that follow the fixed header.» M - Marker. The interpretation of the marker is defined by a profile. It is intended to allow significant events such as frame boundaries to be marked in the packet stream. 27 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek 27 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

28 RTP header description (2)» Payload type - Identifies the format of the RTP payload and determines its interpretation by the application. A profile specifies a default static mapping of payload type codes to payload formats. Additional payload type codes may be defined dynamically through non-rtp means.» Sequence number - Increments by one for each RTP data packet sent, and may be used by the receiver to detect packet loss and to restore packet sequence. 28 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek 28 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

29 RTP header description (3)» Timestamp - Reflects the sampling instant of the first octet in the RTP data packet. The sampling instant must be derived from a clock that increments monotonically and linearly in time to allow synchronization and jitter calculations.» SSRC - Synchronization source. This identifier is chosen randomly, with the intent that no two synchronization sources within the same RTP session will have the same SSRC identifier.» CSRC - Contributing source identifiers list. Identifies the contributing sources for the payload contained in this packet. 29 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek 29 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

30 TCP the Transmission Control Protocol Maincharacteristics Objective: provide reliable transport service (using an unreliable datagram service offered by IP) Characteristics:» Stream type service. Stream of bits octets; same sequence at the receiver.» Virtual circuit connection. Connections are built up and maintained during the communication.» Buffered (group) transfer. Collecting enough data from a stream to fill a datagram.» Unstructured stream. No boundaries within the stream.» Full duplex connection. Two independent traffic streams. Piggybacking: sending ctrl info within the stream flowing in opposite direction. 30 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek IP önmagában megbízhatatlan nem épül fel kapcsolat TCP vel használva (handshake, nyugta, visszajelzés) megbízható lesz. 30 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

31 IPv6 Header Format» The size of the IPv6 header is larger than the IPv4 header: (40 bytes, 320 bits) 31 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek A verzió itt 6-os lesz, és ezután is minden más lesz, mint a ma használt IPv4 esetén. A minőségbiztosítás szempontjából fontos tényezők: Nem mindegy, mekkora a fejléc. Pl.: hang továbbításnál (20 byte-os csomagok) IPv4: 20 byte + 20 byte fejléc IPv6: 20 byte + 40 byte fejléc (ez egy nagyon fontos hátrány) RTP + 12 byte, UDP + 8 byte. 31 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek

32 References» Dr. Szabó Csaba Attila VoIP course: m» ml 32 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek 32 Minőségbiztosítás IP hálózatokon (vitt9181), Az Internet Protocol alapjai (2.) szeptember 16. péntek
