1 Modellek fejlesztése Molnár Vince, Dr. Pataricza András Budapesti Műszaki és Gazdaságtudományi Egyetem Hibatűrő Rendszerek Kutatócsoport Budapesti Műszaki és Gazdaságtudományi Egyetem Méréstechnika és Információs Rendszerek Tanszék

2 Tartalom Motiváció Fejlesztési folyamat Modellépítés

3 Motiváció Fejlesztési folyamat Modellépítés MOTIVÁCIÓ Hogyan modellezzünk? Út a követelményektől a megvalósulásig

4 Modellek fejlesztése Motiváció o Hasonlít a szoftverfejlesztésre o Hasonló követelmények Felülről lefelé tervezés fokozatos finomítás Minőségbiztosítás Újrafelhasználhatóság Stb. Eszköz: modellek finomítása o Tervezői döntések fokozatos beépítése a modellekbe egyre konkrétabb tervek

5 Motiváció Fejlesztési folyamat Modellépítés FEJLESZTÉSI FOLYAMAT

6 Fejlesztési folyamat A (szoftver)fejlesztési folyamat o különálló szakaszokra bontása o a hatékonyabb tervezés és menedzsment érdekében. Szakaszonként meghatározott feladatok o Specifikáció o Tervezés o Implementáció o Ellenőrzés o Karbantartás Különböző stratégiák léteznek

7 Fejlesztési folyamat: a vízesés modell Követelmények, specifikáció Tervezés Szöveges leírás, félformális modellek, absztrakt modellek Implementáció Tesztelés Karbantartás

8 Fejlesztési folyamat: a vízesés modell Követelmények, specifikáció Tervezés Implementáció Részletes, precíz, finomabb modellek Tesztelés Karbantartás

9 Fejlesztési folyamat: a vízesés modell Követelmények, specifikáció Tervezés Programkód Implementáció Tesztelés Karbantartás

10 Fejlesztési folyamat: a vízesés modell Követelmények, specifikáció Tervezés Implementáció Működés ellenőrzése a követelmények és a tervek alapján Tesztelés Karbantartás

11 Fejlesztési folyamat: a vízesés modell Követelmények, specifikáció Tervezés Implementáció Hibák javítása, továbbfejlesztés, monitorozás Tesztelés Karbantartás

12 Modellek életciklusa Modellek fejlesztése Követelmények, specifikáció Kezdeti modellek Részletes modellek Szoftverfejlesztés Követelmények, specifikáció Tervezés Implementáció Ellenőrzés Tesztelés Karbantartás Karbantartás

13 Modellek a tervezésben Modellek fejlesztése Követelmények, specifikáció Kezdeti modellek Részletes modellek Szoftverfejlesztés Követelmények, specifikáció Tervezés Implementáció Ellenőrzés Tesztelés Karbantartás Karbantartás

14 Modellalapú szoftverfejlesztés Modellek fejlesztése Követelmények, specifikáció Kezdeti modellek Részletes modellek Szoftverfejlesztés Követelmények, specifikáció Tervezés Implementáció Ellenőrzés Tesztelés Karbantartás Karbantartás

15 Automatikus kódgenerálás Modellek fejlesztése Követelmények, specifikáció Kezdeti modellek Részletes modellek Szoftverfejlesztés Követelmények, specifikáció Tervezés Implementáció Ellenőrzés Tesztelés Karbantartás Karbantartás

16 Hitelesített kódgenerátor Modellek fejlesztése Követelmények, specifikáció Kezdeti modellek Szoftverfejlesztés Követelmények, specifikáció Tervezés Egyes kódgenerátoroknál tesztelni sem szükséges Részletes modellek Ellenőrzés Implementáció Tesztelés Karbantartás Karbantartás

17 Modellek és feladatok Szintézis: Specifikációnak megfelelő modell? I M? O Analízis: Modell viselkedése? I M O? Vezérlés: Kívánt állapot hogy érhető el? I? O M

18 Példa: Esterel SCADE Lásd: modellek ellenőrzése Specifikáció Modellek Ellenőrzés Generálás Repülőgép, kritikus ES, autó

19 Előnyök Átlagosan 10 ellenőrzött kódsor/nap (kritikus rendszer) o Kézi kódolásnál csak 5 dupla termelékenység! Kódolás, ellenőrzés és tesztelés költsége o 70-90%-os csökkenés Módosításhoz szükséges idő (software update) o 65-75%-os csökkenés Automatikus modellellenőrzés o Nincsenek se kódolási hibák, se alacsony szintű tesztek

20 SPECIFIKÁCIÓ Hogyan biztosítjuk azt, hogy ne rossz rendszert építsünk jól?

21 Specifikáció Dokumentált követelmények halmaza, amelynek egy adott terméknek, dizájnnak vagy szolgáltatásnak meg kell felelnie. Fajtái: o Informális vs. Formális o Deklaratív vs. Végrehajtható o Funkcionális vs. Nemfunkcionális

22 Specifikáció vs. implementáció Specifikáció és implementáció: a folyamat két vége Specifikáció Reguláris kifejezés Implementáció Állapotgép

23 Specifikáció vs. implementáció Specifikáció és implementáció: a folyamat két vége Reguláris kifejezés Specifikáció Állapotgép Implementáció C++ kód

24 Specifikáció vs. implementáció Specifikáció és implementáció: a folyamat két vége Specifikáció Követelmények Implementáció Specifikáció Tervek Implementáció Implementáció

25 Specifikáció vs. implementáció Specifikáció és implementáció: a folyamat két vége Specifikációból implementáció: o Szintézis/finomítás o Nemdeterminizmus csökken Végleges implementáció: célszerűen determinisztikus Végső implementáció: végrehajtó környezettől függ o Szimuláció o CPU gépi kódja o Java esetén: Java virtuális gép Java processzor (hardveres implementáció)

26 Informális és formális specifikáció Informális specifikáció o Leginkább kommunikációra használt o Jellemzően a fejlesztési folyamat elején o Többféle értelmezés, pontosítás szükséges o Pl. szöveges leírás, folyamatábra, pszeudokód, stb. Formális specifikáció o Pontos matematikai szemantika o Egyetlen lehetséges értelmezés o Ellenőrzés és kódgenerálás alapja lehet o Pl. Mealy automata, BPMN, logika, stb.

27 Informális és formális specifikáció Informális specifikáció o Leginkább kommunikációra használt A szoftver számítsa ki o Jellemzően a fejlesztési folyamat az árat elején a százalékos o Többféle értelmezés, pontosítás kedvezmény(ek) szükséges o Pl. szöveges leírás, folyamatábra, pszeudokód, alapján. stb. Formális specifikáció o Pontos matematikai szemantika o Egyetlen lehetséges értelmezés Kedvezmény: k [0,1] Kedvezményes ár: o Ellenőrzés és kódgenerálás alapja lehet P kedv = (1 - k) P eredeti o Pl. Mealy automata, BPMN, logika, stb.

28 Deklaratív és végrehajtható specifikáció Deklaratív specifikáció o Az elvárt végeredményt írja le, de nem mond semmit az előállításáról o Pl. logika, reguláris kifejezés, stb. Végrehajtható specifikáció o Legalább ennyit kell tudnia az implementációnak o Pl. állapotgép, folyamatmodell, adatfolyamháló, stb. Sokszor generálható deklaratív leírásból ekvivalens végrehajtható modell o Futási idejű ellenőrzés

29 Deklaratív és végrehajtható specifikáció Deklaratív specifikáció o Az elvárt végeredményt írja le, Elfogadott de nem mond bemenetek: semmit az előállításáról (a(ba)*) b o Pl. logika, reguláris kifejezés, stb. (pl. a ba ba ba ) Végrehajtható specifikáció o Legalább ennyit kell tudnia az implementációnak a/ok b/ o Pl. állapotgép, folyamatmodell, adatfolyamháló, stb. Sokszor generálható deklaratív leírásból a/okekvivalens végrehajtható modell o Futási idejű ellenőrzés b/ok

30 Funkcionális és nemfunkcionális követelmény Funkcionális követelmény o Mit kell csinálnia a rendszernek? o Pl. Autót lehessen vezetni Nemfunkcionális követelmény o Hogyan csinálja a rendszer? o Pl. Autó legyen gyors Többnyire a rendszer egy részére vonatkozik Többnyire a teljes rendszerre vonatkozik

31 Tipikus nemfunkcionális követelmények Időzítés (Timeliness) Átbocsátóképesség (Throughput) Teljesítmény (Performance) Megbízhatóság (Reliability) Rendelkezésre állás (Availability) Védelem ártó szándék ellen (Security) Biztonságosság (Safety) Karbantarthatóság (Maintainability) Használhatóság (Usability)

32 Szintézis vs. transzformáció Szintézis/finomítás: o A specifikációt teljesítő implementációk felderítése Tervezési tér bejárása o Választás a lehetséges megoldások közül Valamilyen szempont szerint (pl. hatékonyság) Tervezői döntés felelősség! o Plusz információ kerül a tervekbe Fordítás/generálás: o Jellemzően különböző formalizmusok között o Nincs új információ, automatizálható o Pl. fordító C++ kódból gépi kódot generál

33 Motiváció Fejlesztési folyamat Modellépítés FINOMÍTÁS, ABSZTRAKCIÓ

34 Példa: elektronikus utazási iroda Érdeklődés Foglalás Az iroda ügyfelei 1) érdeklődés után 2) foglalhatnak, majd 3) a vásárlással véglegesíthetik a folyamatot. Vásárlás

35 Követelménymodellezés Cél: egyértelmű, kezelehető specifikáció Terminológiai egységesítés Nyomonkövethetőség (traceability): o A követelménytől a kódig (+tesztig) legyen követhető o Melyik követelményből származik? o Komment/annotáció Szabvány: OMG ReqIF (Requirements Interchange Format ) Eszközök: o (Excel) o IBM DOORS o ECLIPSE RMF o FormalMind

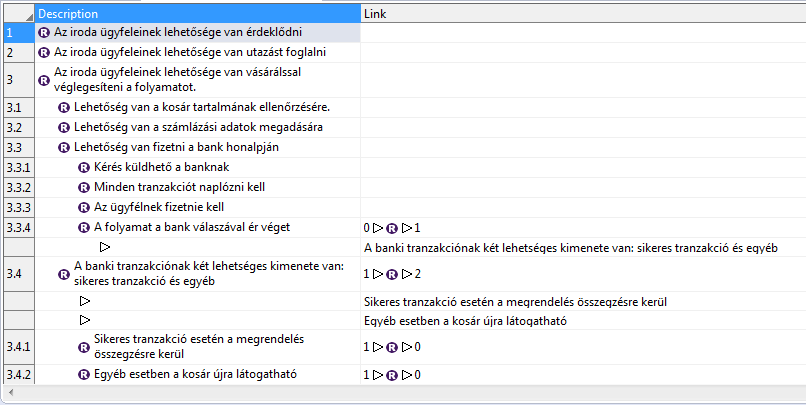

36 Követelmény modellezés - FormalMind Hierarchikus követelmények Függőségek Hány követelményre hivatkozik? Hány hivatkozik rá? Azonosító

37 Követelmények függése - gráf Kérdések: Fokozatos SW fejlesztés: Egy verzióban mik az egyszerre implementálandó követelmények? Karbantartás: Mit kell változtatni, ha változik egy követelmény?

38 Vásárlási lépés menete SZÖVEGES SPECIFIKÁCIÓ Érdeklődés Foglalás Vásárlás 1) Kosár tartalmának ellenőrzése 2) Számlázási és szállítási adatok megadása 3) Fizetés a bank honlapján 4) Tranzakció: a) Sikeres: megrendelés összegzése b) Egyébként: újra a kosár látható

39 Vásárlási lépés menete kibontva Érdeklődés Foglalás Vásárlás A vásárlás FORMÁLIS menete SPECIFIKÁCIÓ a következő. Az ügyfél ellenőrzi a kosár Kosár tartalmát, majd megadja a számlázási és szállítási adatokat. Ezután átkerül a bank Adatok honlapjára, szerkesztése ahol megtörténhet a fizetés. Nem Sikeres tranzakció esetén a Siker? megrendelés összegzésével Fizetés zárul a folyamat, Igen egyébként újra a kosár tartalma lesz látható. Összegzés

40 Fizetés lépés menete SZÖVEGES SPECIFIKÁCIÓ FORMÁLIS SPECIFIKÁCIÓ A fizetés során a rendszer elküldi a kérést a banknak, majd naplózza a Kosár tranzakciót, Érdeklődés miközben az ügyfél a bank weblapján végrehajtja a fizetést. Ezután a bank visszaküldi a választ, a Adatok rendszer pedig továbbléphet. szerkesztése Foglalás Nem FÉLFORMÁLIS SPECIFIKÁCIÓ (CNL) Siker? Fizetés: Vásárlás A) kérés a banknak B1) naplózás B2) ügyfél fizet C) bank válaszol D) folyamat vége Igen Fizetés Összegzés

41 Érdeklődés Naplózás Foglalás Vásárlás Fizetés lépés menete kifejtve A vásárlás FÉLFORMÁLIS menete a SPECIFIKÁCIÓ következő. (CNL) FORMÁLIS SPECIFIKÁCIÓ Fizetés: Az ügyfél ellenőrzi A) kérés a kosár a banknak Kosár tartalmát, B1) majd naplózás megadja B2) a ügyfél fizet számlázási és szállítási C) bank válaszol adatokat. D) folyamat vége Ezután átkerül a bank Adatok honlapjára, szerkesztése Ügyfél ahol fizet megtörténhet a fizetés. Nem Sikeres tranzakció esetén a Siker? megrendelés összegzésével Fizetés zárul a folyamat, Igen egyébként újra a kosár tartalma lesz látható. Kérés a banknak Bank válaszol Folyamat vége Összegzés

42 Érdeklődés Naplózás Foglalás Vásárlás Fizetés finomítása A vásárlás FÉLFORMÁLIS menete a SPECIFIKÁCIÓ következő. (CNL) FORMÁLIS SPECIFIKÁCIÓ Fizetés: Az ügyfél ellenőrzi A) kérés a kosár a banknak Kosár tartalmát, B1) majd naplózás megadja B2) a ügyfél fizet számlázási és szállítási C) bank válaszol adatokat. D) folyamat vége Ezután átkerül a bank Adatok honlapjára, szerkesztése Ügyfél ahol fizet megtörténhet a fizetés. Nem Sikeres tranzakció esetén a Siker? megrendelés összegzésével Fizetés zárul a folyamat, Igen egyébként újra a kosár tartalma lesz látható. Kérés a banknak Bank válaszol Folyamat vége Összegzés

43 Kommunikáció tervezése A bank és a rendszer kommunikációja során először a rendszer üzenetet küld a banknak, aminek hatására az feldolgozza a tranzakciót és választ küld a rendszernek. Ezután a rendszer vagy a teljesült, vagy a hibás tranzakcióhoz tartozó (már definiált) úton halad tovább. ok in Bank interfész err req resp Bank

44 Kommunikáció formális modell in { tr } Bank interfész Bank req { tr } resp.tr/ err.tr resp.tr/ ok.tr in.tr/ req.tr resp { tr } resp.tr ok { tr } err { tr }

45 Választípusok kezelése A banknak küldött üzenet tartalmazza a in { tr } tranzakció részleteit, míg a válasz az Bank interfész ügyfélről tárolt adatok alapján (pl. Bank egyenleg) a bankon belül dől el, és sikeres vagy sikertelen tranzakciót req jelezhet. A rendszer ez alapján { tr } halad tovább. resp.tr/ err.tr resp.tr/ ok.tr in.tr/ req.tr resp { tr } resp.tr ok { tr } err { tr }

46 Tokenfinomítás: adattípusok in { tr } Megszűnt a belső nemdeterminizmus Bank interfész Bank req { tr } resp.err/ err.tr resp.ok/ ok.tr in.tr/ req.tr resp { ok, err } resp.ok resp.err ok { tr } err { tr }

47 Tokenfinomítás használata in { tr } Bank interfész Bank req { tr } resp.err/ err.tr resp.ok/ ok.tr in.tr/ req.tr resp { ok, err } resp.ok resp.err ok { tr } err { tr }

48 Nemfunkcionális követelmény: hibakezelés req { tr } resp { ok, err } resp.ok Bank resp.err Időnként előfordulhat, hogy a bank belső hiba miatt képtelen teljesíteni a kéréseket. Ilyenkor a kérésekre mindig hibaüzenet érkezik.

49 Hibamodellezés Bank req Bank req resp.ok resp.err { tr } { tr } resp { ok, err } resp.ok resp.err resp { ok, err } resp.err

50 Állapotfinomítás használata Bank req Bank req resp.ok resp.err { tr } { tr } resp { ok, err } resp.ok resp.err resp { ok, err } resp.err

51 Modell részletessége req { tr } Finomításra vagy absztrakcióra van szükség? Bank resp.ok Bank req Sokféle bank { tr modellezése } helyett absztrakt bank resp.err resp { ok, err } resp.ok resp.err Tényleg ismernünk kell a bank belső működését? resp { ok, err } resp.err

52 Modell részletessége Tervezéskor, implementáláskor finomabb modell Bank req Bank req resp.ok resp.err { tr } { tr } resp { ok, err } resp.ok Teszteléskor, ellenőrzéskor absztraktabb modell resp.err resp { ok, err } resp.err

53 Összefoglalás: finomítás, absztrakció Finomítás: o Új információ beépítése o A lehetséges megvalósítások száma csökken o Tervezéskor, specializációkor, együttes vizsgálatkor Absztrakció: o Információ elvesztésével jár o A lehetséges megvalósítások száma nő o Elemzéskor, teszteléskor, dekomponáláskor

54 Kitekintés: deployment Tisztán logikai modellek Informatikai erőforrások Informatikai erőforrások: o Pl. szerver, processzor, memória, hálózat, adat, stb. Hol fognak futni a logikai folyamatok? o Erőforrások rendelése tevékenységhez, csomóponthoz
