1 Modellezési alapismeretek Budapesti Műszaki és Gazdaságtudományi Egyetem Hibatűrő Rendszerek Kutatócsoport Budapesti Műszaki és Gazdaságtudományi Egyetem Méréstechnika és Információs Rendszerek Tanszék 1

2 Motiváció Stunts autóverseny, o Distinctive Games/Brøderbund Software o Versenyzés + pályaszerkesztés (!) o Tkp. egy szakterület specifikus modell 2

3 Motiváció : mire jó egy modell? Végig lehet-e menni egy pályán? Ha igen, melyik kocsival? Egyértelmű-e a pálya meghatározása? Járható-e egy pálya fordított irányban is? Milyen elemek kombinálhatóak? Milyen pályák állíthatóak elő? Valósághű -e egy pálya? Alkalmas-e versenyzésre? Szeretnék új típusú pályaelemet, mi kell ehhez? Kép: 3

4 Tartalom Modell és modellezés Mire használunk modelleket? Alapfogalmak 4

5 Modellezés alapfogalmai Modell és modellezés Mire használunk modelleket? Alapfogalmak 5

6 Mi a modell? "The sciences o do not try to explain, o they hardly even try to interpret, o they mainly make models. By a model is meant o a mathematical construct which, o with the addition of certain verbal interpretations, o describes observed phenomena. The justification of such a mathematical construct is solely and precisely that it is expected to work. Neumann János

7

8 Mi a modell? Egy valós vagy hipotetikus világ (a rendszer ) o egy részének o egyszerűsített képe, amely o a rendszert helyettesíti bizonyos megfontolásokban Döntések: o A világ mely része? o Mit hanyagol el? o Hogy feleltethető meg a világnak? Haszna o kisebb (véges) o áttekinthetőbb 8 Mikor lehet és érdemes felhasználni?

9 Mi NEM a modell? A modell nem a valóság! A modell nem a diagram. o az csak egy nézet 9

10 Modell vs. valóság 10

11 Matematikai modell vs. valóság Minden modell: zárt világ o Hatások, faktorok o Paraméterek o Érvényesség A modell bizonytalan működésű ezen a világon kívül Nem minden fejezhető ki előre o Emberi döntés o Generált modellek Megoldás validációja Normál működés o Peremfeltételek: Van elég anyag Minden rendelés határidőre o Célfüggvény: Költségminimum Rendkívüli eset o Peremfeltétel Anyaghiány o Célfüggvény: 1. Minél több rendelés határidőre 2. Költségminimum 11

12 Matematikai modell vs. valóság Minden modell: zárt világ o Hatások, faktorok o Paraméterek o Érvényesség A modell bizonytalan működésű ezen a világon kívül Nem minden fejezhető ki előre o Emberi döntés o Generált modellek Megoldás validációja Normál működés o Peremfeltételek: Van elég anyag Minden rendelés határidőre o Célfüggvény: Költségminimum Rendkívüli eset o Peremfeltétel Anyaghiány o Célfüggvény: 1. Minél több rendelés határidőre 2. Költségminimum 12

13 Példa: biztonságkritikus SW Repülőgép fékezése: kerékfék + sugárfordító 13

14 1993 Varsó: Lufthansa 2904 (SW) védelem: Kerék a levegőben (mindkét főfutó terhelt) OR Kerék csúszik (egy kerék gyorsan forog) (gép a leszállópályán) (PILÓTA FÉKEZHET) 14

15 Modell minősége A valóság: nyílt világ A modell: zárt világ Valósághűség: o Valószínű + kritikus esetek 15

16 Modell minősége A valóság: nyílt világ A modell: zárt világ Valósághűség: o Valószínű + kritikus esetek 16

17 Páncélozás? Abraham Wald 17

18 Páncélozás? Abraham Wald 18

19 Tartalom Modell és modellezés Mire használunk modelleket? Alapfogalmak Illusztratív példák 19

20 Modellezés a gyakorlati életben? Pl.: [svéd cég] webes konyhatervezője 20

21 Modellezés a gyakorlati életben? Pl.: [svéd cég] webes konyhatervezője 21

22 Ez is modellezési nyelv! Verilog szakterület specifikus, hardver leíró 22

23 Ez is modellezési nyelv! Verilog szakterület specifikus, hardver leíró 23

24 Mi értelme van modellezni? Én szoftvert készítek. Kell-e modelleznem is? o Már így is ezt teszed! (A szoftver forráskódja is egyfajta modell ) Ami fontosabb: mentális modellek Mikor kell kifejezetten lejegyezni a modelleket? o Szerepe: kommunikáció Ember ember Ember gép Gép gép Ember saját maga, kicsivel később Pl. évekkel később emlékezni kéne mérnöki döntések indokaira 24

25 A cél a kommunikáció Modellezési nyelvek o Modell megértése szükséges o Modellezési nyelvek Szintaxis: hogyan írom le a modellt? pl. SystemC o Matematikai struktúra : absztrakt szintaxis o Jelölés: konkrét szintaxis rajzjelek / szöveges formátum Szemantika: mit jelent a modell? i++ Kényszerfeltételek, korlátozások o Szintaktikai helyesség, jólformáltság o Tervezési konvenciók (csapatonként változhat) 25

26 A modell modellje 26

27 Alapfogalmak - Metamodellezés Modellezési nyelv: milyen típusú elemei vannak? o és milyen kapcsolatban állhatnak ezek az elemek? o és ezeknek a típusoknak mik a viszonya egymáshoz? Metamodell = egy modellezési nyelv modellje Illusztrációk, amelyeket mindenki ismer o Egyed-kapcsolat (ER) modell o UML objektum diagram osztálydiagram o Adatbázis tábla relációs adatbázisséma o XML dokumentum XML séma (vagy DTD) o 27

28 Modell és modellezés Mire használunk modelleket? Alapfogalmak 28

29 Rendszertervezési folyamat Menedzsment Beszerzés, ellátás Tervezés, vezetés, értékelés ANSI/EIA 632 szabványból Rendszer tervezés Követelmények definiálása Megoldás definiálása Mérnöki feladatok Termék Elkészítése Implementáció Használhatóság Ezeket tipikus modellekkel támogatni Kiértékelés Rendszer analízis Követelmény validáció Rendszer verifikáció Végtermék validáció

30 Rendszertervezési folyamat - Analógia Menedzsment Rendszer tervezés Mérnöki feladatok Termék Elkészítése Validáció: megfelel-e a követelményeknek Kiértékelés

31 Felhasználás Dokumentáció A modell egyszerűbb o könnyebben elmondható, mint a teljes valóság o fokozatosan finomítható (ld. később) Kommunikáció, szemléltetés o demonstráció (ld. később) o érthető szöveges nyelv o szemléletes diagram Gondolkodás, tervezés támogatása o hasonlóak a szempontok o kommunikáció magunkkal

32 Felhasználás Dokumentáció A modell egyszerűbb o könnyebben elmondható, mint a teljes valóság o fokozatosan finomítható (ld. később) Kommunikáció, szemléltetés o demonstráció (ld. később) o érthető szöveges nyelv o szemléletes diagram Gondolkodás, tervezés támogatása o hasonlóak a szempontok o kommunikáció magunkkal

33 Felhasználás - Analízis Emberi erővel vagy (részben) automatizáltan Módszer o Felületes, statikus elemzés o Dinamikus állapottér bejárással modellellenőrzés o Formális állítások bizonyításával Cél o Ellenőrzés, hibák keresése (best effort) o Szolgáltatásbiztonsági kritériumok igazolása (erősebb!) o Jellemzők számítása, tervezése (pl. ütemezés)

34 Felhasználás - Analízis Emberi erővel vagy (részben) automatizáltan Módszer o Felületes, statikus elemzés o Dinamikus állapottér bejárással modellellenőrzés o Formális állítások bizonyításával Cél o Ellenőrzés, hibák keresése (best effort) o Szolgáltatásbiztonsági kritériumok igazolása (erősebb!) o Jellemzők számítása, tervezése (pl. ütemezés)

35 Felhasználás - Származtatás Emberi erővel vagy (részben) automatizáltan Eredmény o programkód, analizálható nyelv, stb. generálása o másik modell finomítás, következő tervezési fázis részaspektus modellek integrációja Lehet tulajdonságmegőrző

36 Felhasználás - Származtatás Emberi erővel vagy (részben) automatizáltan Eredmény o programkód, analizálható nyelv, stb. generálása o másik modell finomítás, következő tervezési fázis részaspektus modellek integrációja Lehet tulajdonságmegőrző

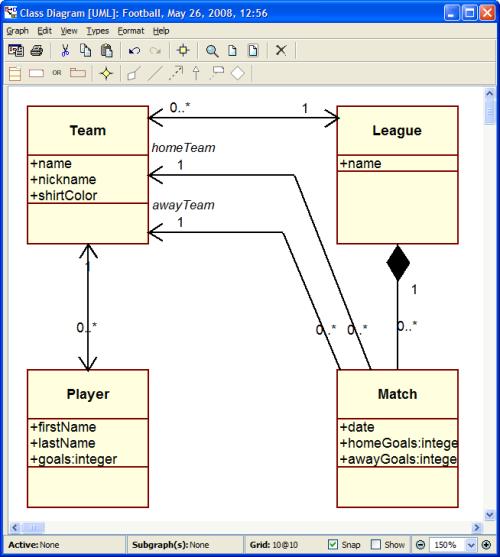

37 Web alkalmazás fejlesztése

38 Okostelefon alkalmazás fejlesztése

39 Validáció Felhasználás - Szimuláció o Jót építettem fel? Demonstráció o A kommunikáció eszközeként Kísérlet o Tulajdonságok elemzésére o Mérések o A valóságban költségesen kipróbálható o Elméleti úton előre meg nem határozható

40 Vasúti szoftverek fejlesztése Megoldandó probléma: SIL-4 vasúti alkalmazás fejlesztési lépéseinek és ezek Üzemeltetés, eredményeinek ellenőrzése karbantartás Kihívások: Követelmények elemzése Rsz. validáció tervezés Rendszer validáció Szisztematikus felülvizsgálat Modellezés és formális verifikáció Rendszer specifikálás Architektúra tervezés Modul tervezés Rendszerteszt tervezés Integrációs teszt tervezés Modul teszt tervezés Rendszer verifikáció Rendszer integrálás Modul verifikáció Modul implementáció Folyamat modell minőségbiztosítás 40

41 Vasúti szoftverek fejlesztése Megoldandó probléma: SIL-4 vasúti alkalmazás fejlesztési lépéseinek és ezek Üzemeltetés, eredményeinek ellenőrzése karbantartás Kihívások: Követelmények elemzése Rsz. validáció tervezés Rendszer validáció Szisztematikus felülvizsgálat Modellezés és formális verifikáció Rendszer specifikálás Architektúra tervezés Modul tervezés Rendszerteszt tervezés Integrációs teszt tervezés Modul teszt tervezés Rendszer verifikáció Rendszer integrálás Modul verifikáció Modul implementáció Folyamat modell minőségbiztosítás 41

42 Yakindu - Állapot diagram

43 Yakindu - Állapot diagram

44 Modell és modellezés Mire használunk modelleket? Alapfogalmak

45 Alapfogalmak rendszer és külvilág Nem modellezzük Külvilág Rendszer Kölcsönhatás Fekete doboz Fehér doboz Interfész Specifikáció az több?

46 Alapfogalmak rendszer és külvilág Komponens Külvilág Komponens Kölcsönhatás Komponens

47 Alapfogalmak Finomítás/Absztrakció Finomítás: a modell gazdagítása részletekkel hogy az eredeti modell absztrakció maradjon Inverze: (vertikális) absztrakció Az előbbi dián egy hierarchikus finomítás volt o dobozok kibontása Finomítható más is... o Pl. Halmazfinomítás: változók értékkészlete Jó / rossz helyett Gyors / átlagos / lassú / hiányos / veszélyes

48 Alapfogalmak - Finomítás

49 Alapfogalmak - Finomítás

50 Halmazfinomítás Diszjunkt részhalmazok hozzárendelése elemekhez a 1 a 2 B 1 a 3 B 3 B 2 a i, A, R(a i ) B úgy, hogy R(a i ) R(a j )= i, j

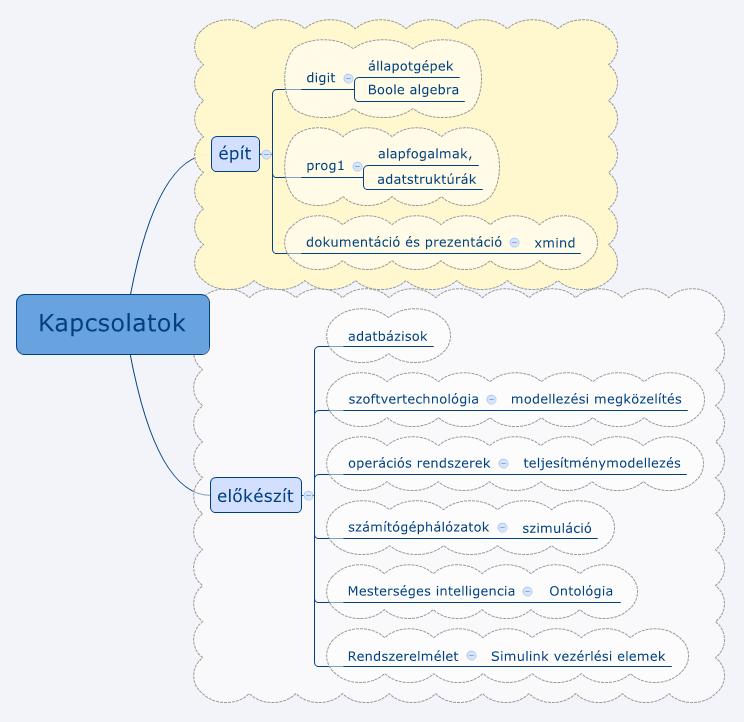

51 Modellezés a tárgyban

52 Modellezés a tárgyban
