1 Útmutató a hardver használatához dc5750 kisméretű számítógép HP Compaq üzleti célú számítógép

2 Copyright 2006 Hewlett-Packard Development Company, L.P. Az itt közölt információ értesítés nélkül változhat. A Microsoft és a Windows név a Microsoft Corporation Amerikai Egyesült Államokban és más országokban bejegyzett kereskedelmi védjegye. A HP termékeire és szolgáltatásaira kizárólag az adott termékhez vagy szolgáltatáshoz mellékelt nyilatkozatokban kifejezetten vállalt jótállás vonatkozik. Az itt leírtak nem jelentenek további jótállást. A HP nem vállal felelősséget a jelen dokumentumban esetleg előforduló technikai vagy szerkesztési hibákért és hiányosságokért. A jelen dokumentum szerzőijog-védelem alatt álló, tulajdonjogban lévő információt tartalmaz. A Hewlett-Packard Company előzetes írásos engedélye nélkül a dokumentum sem egészben, sem részben nem fénymásolható, sokszorosítható vagy fordítható le más nyelvre. Útmutató a hardver használatához HP Compaq üzleti célú számítógép dc5750 kisméretű számítógép Első kiadás (2006. október) A kiadvány cikkszáma:

3 A könyv célja Ez az útmutató a számítógép bővítésével kapcsolatos alapvető tudnivalókat tartalmazza. FIGYELEM! Az így megjelölt szöveg arra figyelmeztet, hogy az utasítás betartásának elmulasztása sérülést vagy halált okozhat. VIGYÁZAT Az így megjelölt szöveg azt jelzi, hogy az útmutatóban megadottaktól eltérő használat esetén károsodhat a készülék, vagy elveszhetnek a rajta tárolt adatok. Megjegyzés nyújt. Az így megjelölt szöveg azt jelzi, hogy a szöveg fontos kiegészítő információt HUWW iii

4 iv A könyv célja HUWW

5 Tartalomjegyzék 1 A termék jellemzői Általános konfigurációs jellemzők... 1 Az előlap részei... 2 A hátlap részei... 3 Billentyűzet... 4 A Windows billentyű használata... 5 Speciális egérfunkciók... 6 A sorozatszám helye Hardverbővítés A szervizeléssel kapcsolatos tudnivalók... 7 Figyelmeztetés és biztonsági előírások... 7 A kisméretű számítógép használata torony elrendezésben... 8 A számítógép oldallapjának eltávolítása A számítógép oldallapjának visszahelyezése Az előlap eltávolítása A takarólapok eltávolítása Az előlap visszahelyezése További memória behelyezése DIMM modulok DDR2-SDRAM DIMM memóriamodulok A DIMM bővítőhelyek feltöltése DIMM modulok beépítése A bővítőkártyák behelyezése és eltávolítása A meghajtók elhelyezkedése Meghajtók behelyezése és eltávolítása Az optikai meghajtó eltávolítása Optikai meghajtó beépítése a 5,25 hüvelykes külső meghajtórekeszbe Hajlékonylemez-meghajtó kiszerelése Hajlékonylemez-meghajtó beépítése a 3,5 hüvelykes külső meghajtórekeszbe Az elsődleges 3,5 hüvelykes belső SATA merevlemez eltávolítása és cseréje A függelék Műszaki jellemzők B függelék Az elem cseréje C függelék Külső biztonsági eszközök A biztonsági zár felszerelése HUWW v

6 Kábelzár Lakat D függelék Elektrosztatikus kisülés Az elektrosztatikus kisülés okozta károk megelőzése Földelési módszerek E függelék Útmutatások a számítógép üzemeltetéséhez, rendszeres karbantartásához és a szállításra történő előkészítéséhez A számítógép üzemeltetésére és rendszeres karbantartására vonatkozó utasítások Óvintézkedések optikai meghajtók használata során Használat Tisztítás Biztonsági előírások Előkészítés szállításra Tárgymutató vi HUWW

7 1 A termék jellemzői Általános konfigurációs jellemzők A HP Compaq kisméretű számítógép felszereltsége a típustól függően változhat. A számítógép hardverés szoftvereszközeinek felsorolása a diagnosztikai segédprogram futtatásával érhető el (csak egyes típusokon). A segédprogram használatával kapcsolatban további útmutatást a Dokumentációs és diagnosztikai CD-n található Hibaelhárítási útmutató tartalmaz. Megjegyzés A kisméretű számítógép torony elrendezésben is használható. További információt a dokumentáció A kisméretű számítógép használata torony elrendezésben című fejezetében talál. 1-1 ábra Kisméretű számítógép konfiguráció HUWW Általános konfigurációs jellemzők 1

8 Az előlap részei A meghajtó-konfiguráció a típustól függően változhat. 1-1 táblázat Az előlap részei 1 5,25 hüvelykes optikai meghajtó 1 7 3,5 hüvelykes hajlékonylemez-meghajtó (külön beszerezhető) 2 2 Az optikai meghajtó működését jelző LED-ek 8 Hajlékonylemez-meghajtó működését jelző LED (külön beszerezhető) 3 Optikai meghajtó lemezkiadó gombja 9 Hajlékonylemez-kiadó gomb (külön beszerezhető) 4 Kétállású bekapcsológomb 10 USB (Universal Serial Bus) 2.0 portok 5 Merevlemez-meghajtó működését jelző LED 11 Mikrofonaljzat 6 Tápfeszültségjelző LED 12 Fejhallgató-aljzat Megjegyzés meghajtók. Optikai meghajtók a CD-ROM, CD-R/RW, DVD-ROM, DVD+R/RW és a kombinált CD-RW/DVD A tápfeszültségjelző LED általában zölden világít, ha a rendszer áram alatt van. Ha piros színnel villog, akkor valamilyen hiba történt a számítógéppel, és a LED egy diagnosztikai kódot jelez. A kódok értelmezését a dokumentációs és diagnosztikai CD-n található Hibaelhárítási útmutató tartalmazza. 1 Egyes típusokon az 5,25 hüvelykes meghajtórekeszt egy takarólap borítja. 2 Egyes típusokon a 3,5 hüvelykes meghajtórekeszt egy takarólap borítja. Ebbe a meghajtórekeszbe egy HP-tól beszerezhető memóriakártya-olvasó helyezhető. Ugyanerre a helyre egy második SATA merevlemez-meghajtó is beszerelhető fejezet A termék jellemzői HUWW

9 A hátlap részei 1-2 táblázat A hátlap részei 1 Tápkábel csatlakozója 7 RJ-45-ös hálózati csatlakozó 2 Feszültségkapcsoló 8 Párhuzamos port csatlakozója 3 PS/2 egér csatlakozója (zöld) 9 Monitor csatlakozója 4 PS/2 billentyűzet csatlakozója (lila) 10 Kimeneti aljzat a saját áramellátással rendelkező audioeszközökhöz (zöld) 5 Univerzális soros busz (USB) 11 Audioeszközök bemeneti aljzata (kék) 6 Soros port csatlakozója 1 12 Digital Video Interface (DVI-D) monitorcsatlakozó Megjegyzés A csatlakozók száma és elrendezése típusonként eltérő lehet. Az alaplap monitorcsatlakozója nem működik, ha a számítógépbe PCI Express videokártya van telepítve. Az integrált grafikus kártya akkor engedélyezhető, ha a PCIe x16 bővítőhelybe egy ATI grafikus vezérlővel rendelkező videokártya van behelyezve. PCI grafikus kártya telepítése esetén a kártya csatlakozói és az alaplap csatlakozói is használhatók. A két csatlakozó egyidejű használatához a Computer Setup segédprogramban módosítani kell néhány beállítást. A rendszerindítási sorrenddel kapcsolatos információkat a Dokumentációs és diagnosztikai CD-n található Útmutató a Computer Setup segédprogram használatához című dokumentum tartalmazza. A DVI D csatlakozó csak DVI-bemenettel rendelkező megjelenítőeszközökkel működik. Az audioeszközök bemeneti és kimeneti aljzatai átprogramozhatók, hogy bemeneti, kimeneti vagy mikrofonaljzatként működjenek. Ehhez a tálca Realtek HD Audio Manager ikonjára (a piros hangszóróra) vagy az operációs rendszer Vezérlőpultjának Realtek bejegyzésére, majd a Retasking Enable (Átprogramozás engedélyezése) gombra kell kattintani. 1 A számítógép hátulján található bővítőhelybe egy második kiegészítő soros portot lehet behelyezni, amely a HP-tól szerezhető be. HUWW A hátlap részei 3

10 Billentyűzet 1-3 táblázat A billentyűzet részei 1 Funkcióbillentyűk A használt alkalmazástól függően speciális feladatokat hajtanak végre. 2 Szerkesztő billentyűk A következő billentyűkből áll: Insert (Beszúrás), Home (Elejére), Page Up (Lapozás vissza), Delete (Törlés), End (Végére) és Page Down (Lapozás előre). 3 Állapotjelző LED-ek A számítógép és a billentyűzet beállításainak állapotát jelzik (Num Lock, Caps Lock és Scroll Lock). 4 Számbillentyűk A számológép billentyűihez hasonlóan működnek. 5 Nyílbillentyűk A dokumentumok vagy weboldalak bejárásához használhatók. Ezekkel a billentyűkkel az egér használata nélkül mozoghat jobbra és balra, felfelé és lefelé. 6 Ctrl billentyűk Más billentyűkkel együtt használhatók; hatásuk az éppen használt alkalmazástól függ. 7 Helyi menü billentyű 1 A jobb egérgombhoz hasonlóan a Microsoft Office alkalmazások előugró menüi jeleníthetők meg vele. Más alkalmazásokban egyéb célokat is szolgálhat. 8 Windows billentyűk 1 A Microsoft Windows Start menüjének megnyitása. Más billentyűkkel együtt használva egyéb célokra szolgál. 9 Alt billentyűk Más billentyűkkel együtt használhatók; hatásuk az éppen használt alkalmazástól függ. 1 Csak egyes földrajzi területeken elérhető billentyűk fejezet A termék jellemzői HUWW

11 A Windows billentyű használata A Windows billentyűt más billentyűkkel együtt lenyomva a Windows operációs rendszerben elérhető különféle feladatokat hajthat végre. A Windows billentyű helyének meghatározását a következő részben találja: Billentyűzet. Windows billentyű Windows billentyű + d Windows billentyű + m Shift + Windows billentyű + m Windows billentyű + e Windows billentyű + f Windows billentyű + Ctrl + f Windows billentyű + F1 Windows billentyű + l Windows billentyű + r Windows billentyű + u Windows billentyű + Tab A Start menü megjelenítése és elrejtése Az Asztal megjelenítése Az összes megnyitott alkalmazás kis méretűre váltása A kis méretre állítás visszavonása A Sajátgép indítása Dokumentumok keresése Számítógépek keresése A Windows Súgó megjelenítése A számítógép zárolása, ha hálózati tartományba jelentkezett be, a felhasználó váltása, ha nem jelentkezett be hálózati tartományba A Futtatás párbeszédpanel megjelenítése A Segédprogram-kezelő indítása A Tálca következő gombjára vált HUWW Billentyűzet 5

12 Speciális egérfunkciók A legtöbb alkalmazás egérrel használható. Az egyes egérgombokhoz rendelt funkciók a használt alkalmazástól függenek. A sorozatszám helye Minden számítógép rendelkezik egy egyedi sorozatszámmal és egy termékazonosító számmal, amely a számítógép bal oldalán található. Tartsa elérhető helyen ezeket a számokat, hogy kéznél legyenek, ha az ügyfélszolgálattól segítséget kér. 1-2 ábra A sorozatszám és a termékazonosító helye 6 1. fejezet A termék jellemzői HUWW

13 2 Hardverbővítés A szervizeléssel kapcsolatos tudnivalók A számítógép bővítése és szervizelése egyaránt könnyedén elvégezhető. A jelen fejezetben ismertetett telepítési folyamatok többségéhez semmilyen eszköz nem szükséges. Figyelmeztetés és biztonsági előírások A különböző bővítések, cserék és frissítések végrehajtása előtt gondosan olvassa el a jelen dokumentumban található, összes vonatkozó utasítást, biztonsági előírást és figyelmeztetést. FIGYELEM! érdekében: Az áramütés, a forró felületek vagy tűz okozta személyi sérülések elkerülése Húzza ki a tápkábelt a fali aljzatból, és hagyja lehűlni a belső alkatrészeket, mielőtt megérintené őket. Ne csatlakoztasson távközlési vagy telefonos csatlakozót a hálózati kártyához. Ne iktassa ki a hálózati tápvezeték földelését, mert a földelővilla fontos biztonsági szereppel bír. A tápkábelt könnyen elérhető, földelt hálózati aljzathoz csatlakoztassa. A sérülés kockázatának csökkentése érdekében olvassa el a Biztonsági és kényelmi útmutatót, amely bemutatja a munkaállomások célszerű kialakításának módját, javaslatokat tesz a felhasználóknak a megfelelő testtartásra, tippeket ad az egészség megőrzésére és a helyes munkahelyi szokásokra, továbbá fontos tájékoztatással szolgál az elektromos és mechanikai veszélyek elhárítására. Az útmutató megtalálható a webhelyen, valamint a Dokumentációs és diagnosztikai CD-n. VIGYÁZAT A sztatikus elektromosság károsíthatja a számítógép vagy a külső eszközök elektronikus alkatrészeit. A műveletek végrehajtása előtt a sztatikus elektromosság kisütése érdekében érintsen meg egy földelt fémtárgyat. További tudnivalókat az D függelékben talál: Elektrosztatikus kisülés. Amikor a számítógép váltakozó áramú áramforráshoz csatlakozik, az alaplap folyamatosan feszültség alatt van. A számítógép felnyitása előtt húzza ki a tápvezetéket az aljzatból, hogy megelőzze a belső alkatrészek károsodását. HUWW A szervizeléssel kapcsolatos tudnivalók 7

14 A kisméretű számítógép használata torony elrendezésben A kisméretű számítógép egy kiegészítő toronyállvány beszerzésével tornyos konfigurációban is használható. Az előlap HP emblémával ellátott lapja asztali és tornyos elrendezéshez is hozzáigazítható. 1. Távolítsa el, vagy iktassa ki az összes biztonsági eszközt, amely a számítógép felnyitását akadályozza. 2. Vegye ki a számítógépből a cserélhető adathordozókat, például a hajlékonylemezeket vagy CDket. 3. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. 4. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket. VIGYÁZAT Függetlenül attól, hogy a számítógép be van-e kapcsolva, az alaplap mindig feszültség alatt van, ha a rendszer működő elektromos aljzathoz csatlakozik. A számítógép felnyitása előtt húzza ki a tápvezetéket az aljzatból, hogy megelőzze a számítógép belső alkatrészeinek károsodását. 5. Távolítsa el az oldallapot. 6. Vegye le az előlapot. 7. Nyomja össze a HP emblémával ellátott lap hátsó felén található csap két oldalát (1), és nyomja be a csapot az előlap elülső oldala felé (2). 8. Fordítsa el a lapot 90 fokkal (3), majd húzza vissza a csapot, hogy a helyére rögzítse az emblémával ellátott lapot. 9. Tegye vissza az előlapot. 10. Helyezze vissza az oldallapot fejezet Hardverbővítés HUWW

15 11. Emelje fel a számítógépet úgy, hogy a jobb oldala lefelé nézzen (1), majd helyezze az állványra (2). 2-1 ábra Asztali elrendezés tornyossá alakítása 12. Csatlakoztassa újra a tápkábelt és a külső eszközöket, majd kapcsolja be a számítógépet. 13. Zárja vissza a biztonsági eszközöket, amelyeket az oldallap levételekor kioldott. VIGYÁZAT Ne állítsa a számítógépet az oldalára a toronyállvány nélkül. Az állvány megakadályozza a számítógép oldalra dőlését, amely károsíthatná az egységet. Megjegyzés Biztosítson legalább 10 cm szabad helyet a számítógép mindegyik oldala mellett. HUWW A kisméretű számítógép használata torony elrendezésben 9

16 A számítógép oldallapjának eltávolítása 1. Távolítsa el, vagy iktassa ki az összes biztonsági eszközt, amely a számítógép felnyitását akadályozza. 2. Vegye ki a számítógépből a cserélhető adathordozókat, például a hajlékonylemezeket vagy CDket. 3. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. 4. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket. VIGYÁZAT Függetlenül attól, hogy a számítógép be van-e kapcsolva, az alaplap mindig feszültség alatt van, ha a rendszer működő elektromos aljzathoz csatlakozik. A számítógép felnyitása előtt húzza ki a tápvezetéket az aljzatból, hogy megelőzze a számítógép belső alkatrészeinek károsodását. 5. Nyomja le a gombot (1) az oldallapot a számítógépházhoz rögzítő retesz kioldásához. 6. Tolja hátra az oldallapot (2) nagyjából 1,3 cm-rel (fél hüvelykkel), majd emelje le a számítógépről. 2-2 ábra A számítógép oldallapjának eltávolítása fejezet Hardverbővítés HUWW

17 A számítógép oldallapjának visszahelyezése Helyezze az oldallapot a megfelelő állásban a házhoz úgy, hogy a hátsó éle mintegy 1,3 cm-rel (fél hüvelykkel) hátrébb legyen, mint a számítógép hátoldala, majd csúsztassa a helyére. 2-3 ábra A számítógép oldallapjának visszahelyezése HUWW A számítógép oldallapjának visszahelyezése 11

18 Az előlap eltávolítása 1. Távolítsa el, vagy iktassa ki az összes biztonsági eszközt, amely a számítógép felnyitását akadályozza. 2. Vegye ki a számítógépből a cserélhető adathordozókat, például a hajlékonylemezeket vagy CDket. 3. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. 4. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket. VIGYÁZAT Függetlenül attól, hogy a számítógép be van-e kapcsolva, az alaplap mindig feszültség alatt van, ha a rendszer működő elektromos aljzathoz csatlakozik. A számítógép felnyitása előtt húzza ki a tápvezetéket az aljzatból, hogy megelőzze a számítógép belső alkatrészeinek károsodását. 5. Távolítsa el az oldallapot. 6. Nyomja be az előlap jobb felső oldala mögött található zöld reteszt (1), majd először húzza el az előlap jobb oldalát a háztól (2), majd a bal oldalát. 2-4 ábra Az előlap eltávolítása fejezet Hardverbővítés HUWW

19 A takarólapok eltávolítása Egyes típusokon a 3,5 és 5,25 hüvelykes külső meghajtórekeszeket egy takarólap borítja, amelyet a meghajtó behelyezése előtt el kell távolítani. A takarólap eltávolítása: 1. Vegye le az előlapot. 2. Nyomja a takarólapot rögzítő két rögzítőfület a lap bal külső széle felé (1), majd befelé húzva távolítsa el a takarólapot (2). 2-5 ábra A takarólap eltávolítása 3. Tegye vissza az előlapot. HUWW A takarólapok eltávolítása 13

20 Az előlap visszahelyezése Illessze be az előlap bal oldalán található két rögzítőhorgot a ház négyszögletes nyílásaiba (1), majd az előlap jobb oldalát fordítsa rá a házra (2), hogy a helyére kerüljön. 2-6 ábra Az előlap visszahelyezése fejezet Hardverbővítés HUWW

21 További memória behelyezése A számítógép kétszeres adatátviteli sebességű, szinkronizált dinamikus véletlen hozzáférésű (DDR2- SDRAM), két lábsoros tokozású integrált áramköröket tartalmazó (DIMM) memóriamodulokkal kerül forgalomba. DIMM modulok Az alaplap memória-bővítőhelyeibe legfeljebb négy szabványos DIMM memória helyezhető. A bővítőhelyeken legalább egy gyárilag beépített DIMM memóriamodul található. A maximális memóriakapacitás eléréséhez akár 4 GB memóriát is elhelyezhet az alaplapon a nagyobb teljesítményű, kétcsatornás üzemmódban konfigurálva. DDR2-SDRAM DIMM memóriamodulok A rendszer megfelelő működése érdekében a DDR2-SDRAM DIMM modulok legyenek: a széles körben alkalmazott 240 érintkezős szabványnak megfelelőek, nem pufferelt PC (667 MHz), 1,8 V-os DDR2-SDRAM DIMM modulok. Emellett a DDR2-SDRAM DIMM moduloknak: támogatniuk kell a 4 és 5 órajelnyi CAS-késleltetést 667 MHz-en működő DDR2 memória esetén, tartalmazniuk kell a JEDEC előírásainak megfelelő SPD-adatokat. A már említetteken kívül a számítógép támogatja: a 256 Mbites, az 512 Mbites és az 1 Gbites nem hibajavító modulokat és, az egy és kétoldalas DIMM modulokat, A 8 és a 16 DDR memóriából álló, valamint a 4 SDRAM memóriából álló DIMM modulok nem használhatók. Megjegyzés A rendszer nem indul el, ha nem támogatott DIMM modulokat telepít. HUWW További memória behelyezése 15

22 A DIMM bővítőhelyek feltöltése Az alaplapon összesen négy tehát csatornánként két DIMM bővítőhely található. A bővítőhelyek felirata: XMM1, XMM2, XMM3 és XMM4. Az XMM1 és az XMM3 bővítőhely az A memóriacsatornában működik. Az XMM2 és az XMM4 bővítőhely a B memóriacsatornában működik. 2-7 ábra A DIMM bővítőhelyek elhelyezkedése Elem Leírás A bővítőhely színe 1 XMM1 DIMM bővítőhely, A csatorna Fehér 2 XMM2 DIMM bővítőhely, B csatorna Fehér 3 XMM3 DIMM bővítőhely, A csatorna (elsőként feltöltendő) 4 XMM4 DIMM bővítőhely, B csatorna (másodikként feltöltendő) Fekete Fekete fejezet Hardverbővítés HUWW

23 A DIMM modulok telepítési módjától függően a rendszer automatikusan egycsatornás vagy kétcsatornás üzemmódban indul el. A rendszer akkor működik a nagyobb teljesítményű kétcsatornás üzemmódban, ha hasonló méretű, megegyező kapacitású DIMM modulok vannak a bővítőhely-párokba helyezve. Ha például az A csatorna távoli bővítőhelyébe és a B csatorna távoli bővítőhelyébe (azaz a két fekete bővítőhelybe) két 1024 MB-os DIMM modult helyez, a rendszer kétcsatornás módban fog működni. Ha a rendszer fehér bővítőhelyeibe további két DIMM modul kerülne, mégpedig egy pár 256, 512 vagy 1024 MB-os DIMM modul, akkor a rendszer továbbra is kétcsatornás módban működne. Az egyoldalas 512 MB-os DIMM modul és a kétoldalas 512 MB-os DIMM modul nem számít hasonló méretűnek, mivel eltérő számú memórialapkát tartalmaznak. A rendszer egycsatornás módban működik, ha a DIMM modulok bármilyen más támogatott konfigurációban helyezkednek el. A támogatott konfigurációk állhatnak egy, kettő, három vagy négy DIMM modul bármely kombinációjából, azonban az A csatorna XMM3 bővítőhelyét mindig az XMM1 bővítőhely előtt kell feltölteni, a B csatorna XMM4 bővítőhelyét pedig az XMM2 bővítőhely előtt. Ha csak egy DIMM modult helyez be, akkor azt az XMM3 bővítőhelybe kell helyeznie. A maximális működési sebességet mindkét üzemmódban a rendszer leglassabb DIMM moduljának sebessége határozza meg. DIMM modulok beépítése VIGYÁZAT A memóriamodulok behelyezése vagy eltávolítása előtt mindenképpen húzza ki a tápkábelt, és várjon körülbelül 30 másodpercet, amíg az áram megszűnik. A be- vagy kikapcsolástól függetlenül az memóriamodulok mindig kapnak áramot, ha a számítógép áram alatt lévő elektromos aljzathoz csatlakozik. Ha a rendszer áram alatt van, a memóriamodulok behelyezése vagy eltávolítása helyrehozhatatlan károkat okozhat a memóriamodulokban és az alaplapban. Ha az alaplapon található LED világít, a rendszer áram alatt van. A memóriamodulok foglalatai aranyozott fémérintkezőkkel rendelkeznek. A memória bővítésekor a különböző fémek érintkezése során esetenként kialakuló korrózió vagy oxidáció elkerülése érdekében aranyozott érintkezőjű memóriamodulokat használjon. A sztatikus elektromosság károsíthatja a számítógép és a külső eszközök elektronikus alkatrészeit. A műveletek végrehajtása előtt a sztatikus elektromosság kisütése érdekében érintsen meg egy földelt fémtárgyat. További tudnivalókat a D függelékben talál: Elektrosztatikus kisülés. A memóriamodulok kezelésekor ügyeljen arra, hogy ne érintse meg az érintkezőket, mert ez károsíthatja a modult. Megjegyzés távolítani. A memóriamodulok behelyezéséhez vagy kivételéhez az optikai meghajtót el kell 1. Távolítsa el, vagy iktassa ki az összes biztonsági eszközt, amely a számítógép felnyitását akadályozza. 2. Vegye ki a számítógépből a cserélhető adathordozókat, például a hajlékonylemezeket vagy CDket. 3. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. HUWW További memória behelyezése 17

24 4. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket. VIGYÁZAT A memóriamodulok behelyezése vagy eltávolítása előtt mindenképpen húzza ki a tápkábelt, és várjon körülbelül 30 másodpercet, amíg az áram megszűnik. A be- vagy kikapcsolástól függetlenül az memóriamodulok mindig kapnak áramot, ha a számítógép áram alatt lévő elektromos aljzathoz csatlakozik. Ha a rendszer áram alatt van, a memóriamodulok behelyezése vagy eltávolítása helyrehozhatatlan károkat okozhat a memóriamodulokban és az alaplapban. Ha az alaplapon található LED világít, a rendszer áram alatt van. 5. Ha a számítógép az állványon van, vegye le róla. 6. Távolítsa el az oldallapot. 7. Keresse meg az alaplapon a memóriamodul-foglalatokat. FIGYELEM! A személyi sérülések elkerülése érdekében hagyja lehűlni a belső alkatrészeket, mielőtt megérintené azokat. 8. Húzza ki a tápvezetéket és az adatkábelt az optikai meghajtó hátoldalából. 9. Nyomja le a meghajtó bal oldalán található emelőt (1), csúsztassa hátra ütközésig a meghajtót, majd egyenesen emelje fel és ki a meghajtórekeszből (2). Megjegyzés Tartsa a meghajtót elejét és hátulját, amikor kiemeli a meghajtórekeszből. 2-8 ábra Az optikai meghajtó eltávolítása fejezet Hardverbővítés HUWW

25 10. Fordítsa el az optikai meghajtó rögzítőelemét felső állásba, hogy hozzáférjen a memóriamodulok bővítőhelyeihez. 2-9 ábra Az optikai meghajtó rögzítőelemének felfordítása HUWW További memória behelyezése 19

26 11. Állítsa a memóriafoglalat mindkét rögzítőreteszét nyitott helyzetbe (1), majd illessze a helyére a memóriamodult (2) ábra DIMM modul beépítése Megjegyzés A memóriamodul csak egyféleképpen helyezhető a foglalatba: illessze a modulon lévő bevágást a bővítőhely megfelelő részéhez. Egy memóriamodult mindenképpen az XMM3 jelű bővítőhelybe kell helyezni. Az XMM3 bővítőhelyet mindig az XMM1 bővítőhely előtt, az XMM4 bővítőhelyet pedig az XMM2 bővítőhely előtt töltse fel (a fekete bővítőhelyeket a fehérek előtt töltse fel mindkét csatornában). Kétcsatornás memóriakonfiguráció beállításához az XMM4 bővítőhely memóriakapacitásának meg kell egyeznie az XMM3 bővítőhely memóriakapacitásával (valamint az XMM2 bővítőhely és az XMM1 bővítőhely memóriakapacitásának is egyenlőnek kell lennie, amennyiben használatban vannak). További tudnivalókat a következő részben talál: A DIMM bővítőhelyek feltöltése. 12. Nyomja a modult ütközésig a memóriafoglalatba, ügyelve arra, hogy az megfelelően illeszkedjen. Győződjön meg arról, hogy a reteszek zárt helyzetbe álltak (3). 13. További modulok beépítéshez ismételje meg az 11. és 12. lépést. 14. Helyezze vissza az oldallapot. 15. A számítógép az állványon állt, helyezze rá vissza. 16. Csatlakoztassa újra a tápkábelt és a külső eszközöket, majd kapcsolja be a számítógépet. A számítógép bekapcsoláskor automatikusan érzékeli az újonnan behelyezett memóriamodulokat. 17. Zárja vissza a biztonsági eszközöket, amelyeket az oldallap levételekor kioldott fejezet Hardverbővítés HUWW

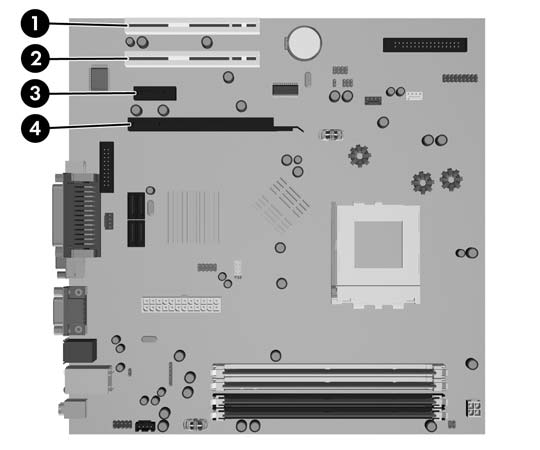

27 A bővítőkártyák behelyezése és eltávolítása A számítógépben két szabványos, alacsony profilú PCI bővítőhely található, melyekbe legfeljebb 17,46 cm hosszúságú bővítőkártyák illeszthetők. A számítógép rendelkezik egy PCI Express x1 és egy PCI Express x16 bővítőhellyel is ábra A bővítőhelyek elhelyezkedése Elem Leírás 1 PCI bővítőhely 2 PCI bővítőhely 3 PCI Express x1 bővítőhely 4 PCI Express x16 bővítőhely Megjegyzés telepíthető. A PCI Express x16 bővítőhelybe PCI Express x1, x4, x8 vagy x16 bővítőkártya Bővítőkártya beépítése: 1. Távolítsa el, vagy iktassa ki az összes biztonsági eszközt, amely a számítógép felnyitását akadályozza. 2. Vegye ki a számítógépből a cserélhető adathordozókat, például a hajlékonylemezeket vagy CDket. 3. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. 4. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket. HUWW A bővítőkártyák behelyezése és eltávolítása 21

28 VIGYÁZAT Függetlenül attól, hogy a számítógép be van-e kapcsolva, az alaplap mindig feszültség alatt van, ha a rendszer működő elektromos aljzathoz csatlakozik. A számítógép felnyitása előtt húzza ki a tápvezetéket az aljzatból, hogy megelőzze a számítógép belső alkatrészeinek károsodását. 5. Ha a számítógép az állványon van, vegye le róla. 6. Távolítsa el az oldallapot. 7. Keressen egy megfelelő üres bővítőhelyet az alaplapon, és a hozzá tartozó bővítőnyílást a számítógép házának hátoldalán. 8. Emelje ki a bővítőnyílások takarólemezeit rögzítő tartóelemet, és távolítsa el a házból ábra A bővítőnyílások takarólemezeit rögzítő elem eltávolítása fejezet Hardverbővítés HUWW

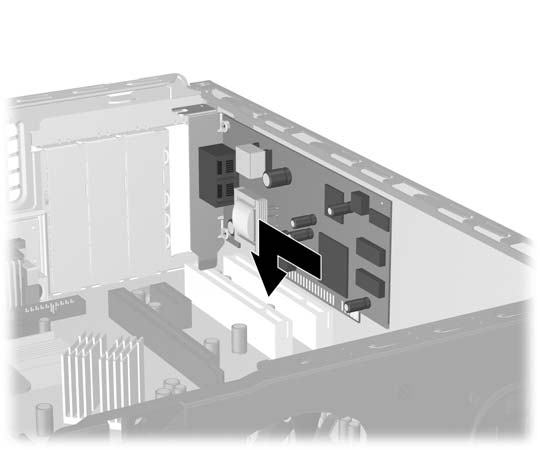

29 9. A bővítőkártya behelyezése előtt távolítsa el a bővítőnyílás takarólemezét, vagy a bővítőhelyben található kártyát. a. Ha üres bővítőhelybe helyezi a bővítőkártyát, távolítsa el a megfelelő bővítőnyílás takarólemezét a ház hátoldaláról. Húzza fel egyenesen, majd a ház belseje felé a bővítőnyílás takarólemezét ábra A bővítőnyílás takarólemezének eltávolítása Megjegyzés A behelyezett bővítőkártya eltávolítása előtt húzzon ki minden kábelt, amely a bővítőkártyához csatlakozik. HUWW A bővítőkártyák behelyezése és eltávolítása 23

30 b. Szabványos PCI-kártya eltávolításakor fogja meg a kártyát a két végén, és a két oldalt óvatosan, felváltva mozgatva szabadítsa ki bővítőhelyből a csatlakozókat. Húzza egyenesen felfelé a bővítőkártyát a bővítőhelyből, majd a ház keretétől történő eloldásához húzza a ház belseje felé. Ügyeljen arra, hogy a kártyát ne üsse hozzá a többi alkatrészhez ábra A szabványos PCI-bővítőkártya eltávolítása c. PCI Express 16 kártya eltávolításakor húzza el a bővítőhely hátoldalán található rögzítőkart a kártyától, és óvatosan, felváltva mozgassa ki a bővítőhelyből a csatlakozókat. Húzza egyenesen felfelé a bővítőkártyát a bővítőhelyből, majd a ház keretétől történő eloldásához húzza a ház belseje felé. Ügyeljen arra, hogy a kártyát ne üsse hozzá a többi alkatrészhez ábra A PCI Express x16 bővítőkártya eltávolítása 10. A kivett kártyát antisztatikus csomagolásban tárolja fejezet Hardverbővítés HUWW

31 11. Ha nem helyez be új bővítőkártyát, helyezze vissza a nyitott bővítőnyílást takarólemezét. VIGYÁZAT Ha eltávolít egy bővítőkártyát, a belső alkatrészek megfelelő hűtése érdekében vagy egy másik kártyát kell behelyezni, vagy a takarólemezt kell visszahelyezni. 12. Új bővítőkártya behelyezéséhez tartsa a kártyát az alaplapi bővítőfoglalat fölé, majd tolja a kártyát a számítógépház hátlapja felé, hogy a bővítőkártya érintkezősora a szabad alaplapi bővítőfoglalathoz illeszkedjen. Óvatosan nyomja bele a kártyát az alaplapon lévő foglalatba ábra Bővítőkártya behelyezése Megjegyzés A bővítőkártya behelyezésekor határozott mozdulattal nyomja le a kártyát, hogy a teljes csatlakozó megfelelően illeszkedjen a bővítőfoglalatba. HUWW A bővítőkártyák behelyezése és eltávolítása 25

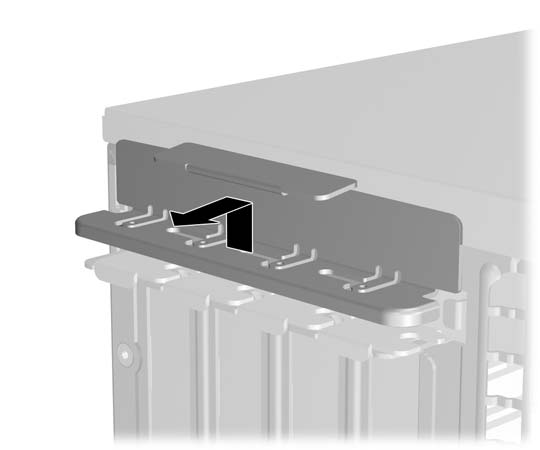

32 13. Helyezze vissza a takarólemezek rögzítőelemét ábra A bővítőnyílások takarólemezeit rögzítő elem visszahelyezése Megjegyzés A bővítőnyílások takarólemezeit rögzítő elemet a számítógép oldallapja rögzíti a helyén. 14. Szükség esetén csatlakoztassa a külső kábeleket a bővítőkártyához, illetve a belső kábeleket az alaplaphoz. 15. Helyezze vissza az oldallapot. 16. A számítógép az állványon állt, helyezze rá vissza. 17. Csatlakoztassa újra a tápkábelt és a külső eszközöket, majd kapcsolja be a számítógépet. 18. Zárja vissza a biztonsági eszközöket, amelyeket az oldallap levételekor kioldott. 19. Szükség esetén konfigurálja újra a számítógépet. A Computer Setup segédprogram használatára vonatkozó további tudnivalók a Dokumentációs és diagnosztikai CD Útmutató a Computer Setup segédprogram használatához című dokumentumában találhatók fejezet Hardverbővítés HUWW

33 A meghajtók elhelyezkedése 2-18 ábra A meghajtók elhelyezkedése 1 5,25 hüvelykes külső meghajtórekesz külön beszerezhető meghajtók számára (az ábrán optikai meghajtó látható) 2 3,5 hüvelykes külső meghajtórekesz külön beszerezhető meghajtók számára (az ábrán hajlékonylemez-meghajtó látható) 1 3 3,5 hüvelykes belső merevlemezmeghajtó-rekesz 1 A 3,5 hüvelykes külső rekeszbe hajlékonylemez-meghajtót, memóriakártya-olvasót vagy egy második SATA merevlemez-meghajtót helyezhet. A számítógépbe telepített tárolóeszközök típusának, méretének és kapacitásának megállapításához futtassa a Computer Setup segédprogramot. A Computer Setup segédprogramra vonatkozó útmutatást a dokumentációs és diagnosztikai CD-n található Útmutató a Computer Setup segédprogram használatához című dokumentum tartalmazza. HUWW A meghajtók elhelyezkedése 27

34 Meghajtók behelyezése és eltávolítása További meghajtók behelyezésekor tartsa be az alábbiakat: Az elsődleges soros ATA (SATA) merevlemeznek az alaplap sötétkék, SATA0 jelű SATAcsatlakozójához kell csatlakoznia. A SATA optikai meghajtót az alaplap fehér, SATA1 jelű csatlakozójához csatlakoztassa. A sötétkék SATA0 jelű és a fehér SATA1 jelű csatlakozókat mindig a világoskék SATA2 jelű és a narancsszínű SATA3 jelű csatlakozók előtt foglalja el. A további SATA merevlemez-meghajtókat mindig az alaplap következő üres SATA csatlakozójához csatlakoztassa, a következő sorrendben: SATA0, SATA1, SATA3, SATA2. A hajlékonylemez-meghajtót a FLOPPY P10 jelű csatlakozóhoz csatlakoztassa. A rendszer nem támogatja a párhuzamos ATA (PATA) optikai meghajtókat és a PATA merevlemez-meghajtókat. A félmagas rekeszbe félmagas vagy harmadmagas meghajtókat helyezhet. A meghajtó megfelelő elhelyezéséhez és rögzítéséhez használjon csavarokat. A HP számítógépek házában, az előlap mögött nyolc külön pótcsavar található. A négy ezüstszínű, 6/32-es (amerikai szabványú) csavar csak a merevlemezekhez használható. A többi meghajtó rögzítésére négy darab fekete színű 3-as metrikus csavar szolgál. VIGYÁZAT Az adatvesztés, valamint a számítógép és a meghajtó megrongálódásának elkerülése érdekében tartsa be az alábbiakat: Meghajtó behelyezésekor vagy eltávolításakor az előírt módon lépjen ki az operációs rendszerből, kapcsolja ki a számítógépet, és húzza ki a tápkábelt. Ne távolítson el meghajtót, amikor a számítógép be van kapcsolva, vagy készenléti állapotban van. A meghajtó megérintése előtt győződjön meg arról, hogy kisütötte az elektrosztatikus töltést. Amikor a meghajtót a kezében tartja, ne érintse annak csatlakozóját. Az elektrosztatikus töltés által okozott károk megelőzésével kapcsolatban a D függelék tartalmaz további tudnivalókat: Elektrosztatikus kisülés. A meghajtót körültekintően kezelje, és védje az ütésektől. A meghajtót behelyezéskor ne erőltesse. Óvja a merevlemezt a nedvességtől, a szélsőséges hőmérséklettől és a monitor vagy hangszóró közelében keletkező erős mágneses tértől. Ha a meghajtót postán kell feladnia, tegye speciális buborékfóliás védőcsomagolásba, és lássa el Törékeny! Óvatosan kezelendő! címkével. Megjegyzés Meghajtók behelyezésekor vagy eltávolításakor csak abban az esetben kell levenni az előlapot, ha takarólapot szeretne eltávolítani, vagy hozzá szeretne férni a takarólap mögötti pótcsavarokhoz. Az alábbiakban látható ábrákon az előlap le van véve a házról, mivel így jobban bemutatható a meghajtók behelyezése és eltávolítása fejezet Hardverbővítés HUWW

35 Az optikai meghajtó eltávolítása VIGYÁZAT A meghajtó eltávolítása előtt minden cserélhető adathordozót ki kell venni a meghajtóból. Megjegyzés Optikai meghajtók a CD-ROM, CD-R/RW, DVD-ROM, DVD+R/RW és a kombinált CD-RW/DVD meghajtók. Optikai meghajtó eltávolítása: 1. Távolítsa el, vagy iktassa ki az összes biztonsági eszközt, amely a számítógép felnyitását akadályozza. 2. Vegye ki a számítógépből a cserélhető adathordozókat, például a hajlékonylemezeket vagy CDket. 3. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. 4. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket. VIGYÁZAT Függetlenül attól, hogy a számítógép be van-e kapcsolva, az alaplap mindig feszültség alatt van, ha a rendszer működő elektromos aljzathoz csatlakozik. A számítógép felnyitása előtt húzza ki a tápvezetéket az aljzatból, hogy megelőzze a számítógép belső alkatrészeinek károsodását. 5. Ha a számítógép az állványon van, vegye le róla. 6. Távolítsa el az oldallapot. 7. Húzza ki a tápvezetéket (1) és az adatkábelt (2) az optikai meghajtó hátuljából ábra Az optikai meghajtó tápkábelének és adatkábelének kihúzása HUWW Meghajtók behelyezése és eltávolítása 29

36 8. Nyomja le a meghajtó bal oldalán található emelőt (1), csúsztassa hátra ütközésig a meghajtót, majd egyenesen emelje fel és ki a meghajtórekeszből (2). Megjegyzés Tartsa a meghajtót elejét és hátulját, amikor kiemeli a meghajtórekeszből ábra Az optikai meghajtó eltávolítása Megjegyzés Az optikai meghajtó visszahelyezésekor fordított sorrendben hajtsa végre a fenti lépéseket. A meghajtó cseréjekor helyezze át a négy tartócsavart a régi meghajtóról az újra. Optikai meghajtó beépítése a 5,25 hüvelykes külső meghajtórekeszbe További 5,25 hüvelykes optikai meghajtó beszerelése: 1. Távolítsa el, vagy iktassa ki az összes biztonsági eszközt, amely a számítógép felnyitását akadályozza. 2. Vegye ki a számítógépből a cserélhető adathordozókat, például a hajlékonylemezeket vagy CDket. 3. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. 4. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket. VIGYÁZAT Függetlenül attól, hogy a számítógép be van-e kapcsolva, az alaplap mindig feszültség alatt van, ha a rendszer működő elektromos aljzathoz csatlakozik. A számítógép felnyitása előtt húzza ki a tápvezetéket az aljzatból, hogy megelőzze a számítógép belső alkatrészeinek károsodását. 5. Ha a számítógép az állványon van, vegye le róla. 6. Távolítsa el az oldallapot. 7. Ha szükséges, távolítsa el az 5,25 hüvelykes meghajtórekeszt borító takarólapot fejezet Hardverbővítés HUWW

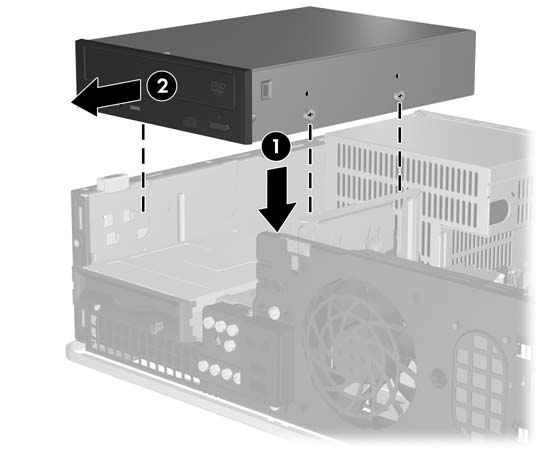

37 8. Helyezzen két 3-as tartócsavart a meghajtó mindkét oldalára, az alsó nyílásokba. A HP négy tartalék 3-as tartócsavart helyezett el a ház elején, az előlap alatt. Ezek a 3 mm-es csavarok fekete színűek. VIGYÁZAT Csak 5 mm hosszú csavarokat használjon tartócsavarként. Hosszabb csavarok használata esetén a meghajtó belső alkatrészei megsérülhetnek. Megjegyzés A meghajtó cseréjekor helyezze át a négy 3 mm-es tartócsavart a régi meghajtóról az újra ábra Tartócsavarok felszerelése az optikai meghajtóra 9. Illessze a meghajtón lévő tartócsavarokat a meghajtórekesz vezetősíneihez. Csúsztassa be a meghajtót a helyére (1), majd tolja előre (2), amíg a helyére nem kerül ábra Az optikai meghajtó beszerelése HUWW Meghajtók behelyezése és eltávolítása 31

38 10. Csatlakoztassa a tápkábelt (1) és az adatkábelt (2) az optikai-meghajtó hátoldalához ábra A tápkábel és az adatkábel csatlakoztatása VIGYÁZAT A SATA-adatkábelt soha ne hajlítsa 30 mm-nél (1,18 hüvelyknél) kisebb sugarú ívbe. Az erős hajlítás megtörheti a belső vezetékeket. 11. Csatlakoztassa a SATA adatkábel másik végét az alaplap fehér, SATA1 jelű csatlakozójához. 12. Helyezze vissza az oldallapot. 13. A számítógép az állványon állt, helyezze rá vissza. 14. Csatlakoztassa újra a tápkábelt és a külső eszközöket, majd kapcsolja be a számítógépet. 15. Zárja vissza a biztonsági eszközöket, amelyeket az oldallap levételekor kioldott. A rendszer automatikusan felismeri a meghajtót, és újrakonfigurálja a számítógépet fejezet Hardverbővítés HUWW

39 Hajlékonylemez-meghajtó kiszerelése VIGYÁZAT A meghajtó eltávolítása előtt minden cserélhető adathordozót ki kell venni a meghajtóból. A hajlékonylemez-meghajtó az optikai meghajtó alatt található. A hajlékonylemez-meghajtó eltávolítása előtt az optikai meghajtót ki kell venni. 1. Az optikai meghajtó eltávolításához és a hajlékonylemez-meghajtó eléréséhez kövesse az előző részben (Az optikai meghajtó eltávolítása) leírt eljárást. VIGYÁZAT Függetlenül attól, hogy a számítógép be van-e kapcsolva, az alaplap mindig feszültség alatt van, ha a rendszer működő elektromos aljzathoz csatlakozik. A számítógép felnyitása előtt húzza ki a tápvezetéket az aljzatból, hogy megelőzze a számítógép belső alkatrészeinek károsodását. 2. Húzza ki az adatkábelt (1) és az tápvezetéket (2) a meghajtó hátuljából ábra A hajlékonylemez-meghajtó kábeleinek leválasztása HUWW Meghajtók behelyezése és eltávolítása 33

40 3. Nyomja le a meghajtó bal oldalán található emelőt (1), csúsztassa hátra ütközésig a meghajtót, majd egyenesen emelje fel (2) ábra A hajlékonylemez-meghajtó kioldása 4. Billentse lefelé a meghajtó bal oldalát (1) úgy, hogy a vezetőcsavarok fejei ne ütközzenek a fémkeretbe, majd húzza ki a meghajtót a meghajtórekeszből (2) ábra A hajlékonylemez-meghajtó eltávolítása Megjegyzés A hajlékonylemez-meghajtó visszahelyezésekor fordított sorrendben hajtsa végre az eltávolítási lépéseket. A meghajtó cseréjekor helyezze át a négy tartócsavart a régi meghajtóról az újra fejezet Hardverbővítés HUWW

41 Hajlékonylemez-meghajtó beépítése a 3,5 hüvelykes külső meghajtórekeszbe Ha a számítógép eredetileg nem tartalmaz 3,5 hüvelykes meghajtót, az üres rekeszbe telepíthet memóriakártya-olvasót, hajlékonylemez-meghajtót vagy egy második merevlemez-meghajtót. A hajlékonylemez-meghajtó az optikai meghajtó alatt található. Hajlékonylemez-meghajtó (vagy bármely más 3,5 hüvelykes meghajtó) beépítése a 3,5 hüvelykes külső meghajtórekeszbe: 1. Az optikai meghajtó eltávolításához és a 3,5 hüvelykes meghajtórekesz eléréséhez kövesse a következő részben található utasításokat: Az optikai meghajtó eltávolítása. VIGYÁZAT Függetlenül attól, hogy a számítógép be van-e kapcsolva, az alaplap mindig feszültség alatt van, ha a rendszer működő elektromos aljzathoz csatlakozik. A számítógép felnyitása előtt húzza ki a tápvezetéket az aljzatból, hogy megelőzze a számítógép belső alkatrészeinek károsodását. 2. Ha szükséges, távolítsa el az 3,5 hüvelykes meghajtórekeszt borító takarólapot. 3. Helyezzen két 3-as tartócsavart a meghajtó mindkét oldalára, az alsó nyílásokba. A HP négy tartalék 3-as tartócsavart helyezett el a ház elején, az előlap alatt. Ezek a 3 mm-es csavarok fekete színűek. VIGYÁZAT Csak 5 mm hosszú csavarokat használjon tartócsavarként. Hosszabb csavarok használata esetén a meghajtó belső alkatrészei megsérülhetnek. Megjegyzés A meghajtó cseréjekor helyezze át a négy 3 mm-es tartócsavart a régi meghajtóról az újra ábra Tartócsavarok felszerelése a hajlékonylemez-meghajtóra HUWW Meghajtók behelyezése és eltávolítása 35

42 4. Illessze a tartócsavarokat a meghajtórekesz vezetősíneihez. Billentse oldalra a meghajtót úgy, hogy a bal oldala lejjebb legyen, mint a jobb (1), és csúsztassa előbb a bal oldali, majd a jobb oldali tartócsavarokat a vezetősínekbe (2) ábra Hajlékonylemez-meghajtó beépítése 5. Csúsztassa be a meghajtót a helyére, majd tolja előre, amíg a helyére nem kerül ábra Hajlékonylemez-meghajtó beépítése fejezet Hardverbővítés HUWW

43 6. Csatlakoztassa az adatkábelt (1) és a tápvezetéket (2) az meghajtó hátoldalához. Csatlakoztassa az adatkábel másik végét az alaplap FLOPPY P10 jelű csatlakozójához ábra A kábelek csatlakoztatása a hajlékonylemez-meghajtóhoz Megjegyzés Második merevlemez-meghajtó 3,5 hüvelykes külső meghajtórekeszbe helyezése esetén csatlakoztassa a táp- és adatkábel egyik végét a meghajtó hátuljához, az adatkábel másik végét pedig az alaplap következő szabad SATA-csatlakozójához, a következő sorrendben: SATA0, SATA1, SATA3, SATA2. Gondoskodjon a 3,5 hüvelykes meghajtórekeszt borító takarólap visszahelyezéséről az előlapra. 7. Helyezze vissza az optikai meghajtót. 8. Helyezze vissza az oldallapot. 9. A számítógép az állványon állt, helyezze rá vissza. 10. Csatlakoztassa újra a tápkábelt és a külső eszközöket, majd kapcsolja be a számítógépet. 11. Zárja vissza a biztonsági eszközöket, amelyeket az oldallap levételekor kioldott. HUWW Meghajtók behelyezése és eltávolítása 37

44 Az elsődleges 3,5 hüvelykes belső SATA merevlemez eltávolítása és cseréje A rendszerrel nem használhatók a párhuzamos ATA (PATA) merevlemez- Megjegyzés meghajtók. A régi merevlemez-meghajtó eltávolítása előtt gondoskodjon a régi merevlemezen tárolt adatok biztonsági mentéséről, hogy az adatokat az új merevlemez-meghajtóra másolhassa. Továbbá, az elsődleges merevlemez-meghajtó cseréje esetén győződjön meg arról, hogy megvan az a Restore Plus! CD-csomag, amelyet a számítógép első beállításakor készített az operációs rendszer, az illesztőprogramok és a többi alkalmazás helyreállításához, amelyek a számítógépen előre voltak telepítve. Ha nincs még ilyen CD-csomagja, készítse el most. A további tudnivalókat a HP Backup and Recovery Manager program Felhasználói útmutató tartalmazza, amely elérhető a Windows Start menüjében. A könnyebb hozzáférés érdekében nyomtassa ki az útmutatót. A gyári 3,5 hüvelykes merevlemez a külső meghajtók alatt található. A merevlemez eltávolítása és cseréje: 1. Távolítsa el, vagy iktassa ki az összes biztonsági eszközt, amely a számítógép felnyitását akadályozza. 2. Vegye ki a számítógépből a cserélhető adathordozókat, például a hajlékonylemezeket vagy CDket. 3. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. 4. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket. VIGYÁZAT Függetlenül attól, hogy a számítógép be van-e kapcsolva, az alaplap mindig feszültség alatt van, ha a rendszer működő elektromos aljzathoz csatlakozik. A számítógép felnyitása előtt húzza ki a tápvezetéket az aljzatból, hogy megelőzze a számítógép belső alkatrészeinek károsodását. 5. Ha a számítógép az állványon van, vegye le róla. 6. Távolítsa el az oldallapot. 7. Húzza ki a tápvezetéket és az adatkábelt az optikai meghajtó hátoldalából fejezet Hardverbővítés HUWW

45 8. Nyomja le az optikai meghajtó bal oldalán található emelőt (1), csúsztassa hátra ütközésig az optikai meghajtót, majd egyenesen emelje fel és ki a meghajtórekeszből (2). Megjegyzés Tartsa a meghajtót elejét és hátulját, amikor kiemeli a meghajtórekeszből ábra Az optikai meghajtó eltávolítása 9. Húzza ki a tápvezetéket és az adatkábelt a hajlékonylemez-meghajtó hátoldalából. 10. Nyomja le a meghajtó bal oldalán található emelőt (1), csúsztassa hátra ütközésig a meghajtót, majd egyenesen emelje fel (2) ábra A hajlékonylemez-meghajtó kioldása HUWW Meghajtók behelyezése és eltávolítása 39

46 11. Billentse lefelé a hajlékonylemez-meghajtó bal oldalát (1) úgy, hogy a vezetőcsavarok fejei ne ütközzenek a fémkeretbe, majd húzza ki a meghajtót a meghajtórekeszből (2) ábra A hajlékonylemez-meghajtó eltávolítása 12. Húzza ki a tápvezetéket (1) és az adatkábelt (2) a merevlemez hátuljából ábra A tápvezeték és az adatkábel kihúzása a merevlemez-meghajtóból VIGYÁZAT A SATA-adatkábelt soha ne hajlítsa 30 mm-nél (1,18 hüvelyknél) kisebb sugarú ívbe. Az erős hajlítás megtörheti a belső vezetékeket fejezet Hardverbővítés HUWW

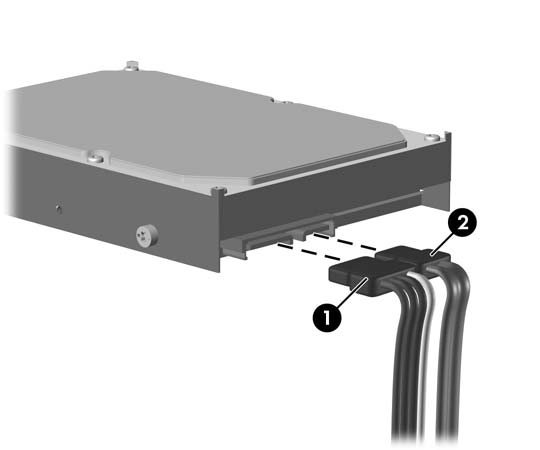

47 13. Nyomja le a merevlemez-meghajtó bal oldalán található emelőt (1), csúsztassa hátra ütközésig a meghajtót, majd egyenesen emelje fel (2) ábra A merevlemez-meghajtó kioldása 14. Billentse lefelé a merevlemez-meghajtó bal oldalát (1) úgy, hogy a vezetőcsavarok fejei ne ütközzenek a fémkeretbe, majd húzza ki a meghajtót a meghajtórekeszből (2) ábra A merevlemez-meghajtó eltávolítása 15. A merevlemez beszerelésekor fordított sorrendben hajtsa végre a fenti lépéseket. HUWW Meghajtók behelyezése és eltávolítása 41

48 Megjegyzés Ha a számítógépben csak egy SATA merevlemez-meghajtó található, a merevlemezt a sötétkék színű, SATA 0 jelzésű aljzathoz csatlakoztassa, hogy elkerülje a merevlemez teljesítményével kapcsolatos esetleges problémákat. Ha második merevlemezmeghajtót helyez be, az adatkábel másik végét az alaplap következő szabad SATA aljzatához csatlakoztassa, a következő sorrendben: SATA0, SATA1, SATA3, SATA2. A merevlemez-meghajtó cseréjekor helyezze át a négy csavart a régi meghajtóról az újra. A tartócsavarok eltávolításához és visszahelyezéséhez Torx T-15 csavarhúzó szükséges. A HP négy tartalék 6/32 hüvelykes tartócsavart helyezett el a ház elején, az előlap alatt. A 6/32 hüvelykes csavarok ezüst színűek. Az elsődleges merevlemez-meghajtó cseréje esetén használja a Restore Plus! CD-csomagot, amelyet a számítógép első beállításakor készített az operációs rendszer, az illesztőprogramok és a többi alkalmazás helyreállításához, amelyek a számítógépen előre voltak telepítve. A visszaállítási folyamat befejeztével telepítse újra személyes fájljait, melyekről a merevlemez cseréje előtt biztonsági másolatot készített fejezet Hardverbővítés HUWW

49 A Műszaki jellemzők Méretek (asztali elrendezés esetén) Magasság Szélesség Hosszúság 11,43 cm 39,37 cm 34,29 cm 11,43 cm 39,37 cm 34,29 cm Súly (hozzávetőleges) 8,62 kg 8,62 kg Hőmérséklettartomány Üzemi Üzemen kívüli Relatív páratartalom (nem kicsapódó) Üzemi Nem üzemi (nedves hőmérsékleti maximum 38,7 C) Maximális tengerszint feletti magasság Üzemi Üzemen kívüli F F 10-90% 5-95% ,00 cm ,00 cm C C 10-90% 5-95% m m Megjegyzés Az üzemi hőmérséklet 300 méterenként (1 000 lábanként) 1,0 C fokkal csökken méteres tengerszint feletti magasságig ( lábig); közvetlen napfénynek nem kitéve. Maximális változás 10 C/óra. A felső határt a típus és a telepített eszközök korlátozhatják. Hőleadás Maximális Átlagos (terheletlenül) Tápegység Üzemi feszültségtartomány 1 Névleges feszültségtartomány Névleges vonalfrekvencia BTU/óra 315 BTU/óra 115 V V váltóáram V váltóáram Hz 317 kg-cal/óra 80 kg-cal/óra 230 V V váltóáram V váltóáram Hz Teljesítmény 240 W 240 W HUWW 43

50 Névleges áramfelvétel (maximális) 1 6 A (100 V~ mellett) 3 A (200 V~ mellett) 1 A rendszer passzív javított teljesítménytényezős (PFC) tápegységgel rendelkezik. A teljesítménytényező korrigálása csak a 230 V-os üzemmódban működik. Ennek köszönhetően teljesíti az Európai Unió országaiban használt CE jelzés követelményeit. A tápegységhez a bemenetifeszültség-választó kapcsoló használata szükséges. 44 A függelék Műszaki jellemzők HUWW

51 B Az elem cseréje A számítógépben található elem a valós idejű óra tápellátását biztosítja. Az elem cseréjekor a számítógépbe eredetileg behelyezett elemmel megegyező típusú elemet használjon. A számítógép 3 voltos lítium-gombelemmel kerül forgalomba. FIGYELEM! A számítógépben beépített lítium-mangándioxid elem található. Helytelen kezelés esetén az elem tüzet vagy égési sérüléseket okozhat. A személyi sérülés elkerülése érdekében tartsa be a következőket: Ne próbálja újratölteni az elemet. Ne tegye ki 60 C-nál magasabb hőmérsékletnek. Ne szerelje szét, ne préselje össze, ne szúrja fel, ne dobja tűzbe vagy vízbe, és ne zárja rövidre az érintkezőit. Az elem cseréjéhez csak az adott termékhez való HP cserealkatrészt használja. VIGYÁZAT Az elem cseréje előtt feltétlenül biztonsági másolatot kell készítenie a számítógép CMOS-beállításairól. Az elem eltávolításakor vagy cseréjekor a CMOS-beállítások törlődnek. A CMOS-beállítások biztonsági mentésére vonatkozó útmutatást a Dokumentációs és diagnosztikai CD-n található Útmutató a Computer Setup segédprogram használatához című dokumentum tartalmazza. A sztatikus elektromosság károsíthatja a számítógép és a külső eszközök elektronikus alkatrészeit. A műveletek végrehajtása előtt a sztatikus elektromosság kisütése érdekében érintsen meg egy földelt fémtárgyat. Megjegyzés A lítiumelem élettartama meghosszabbítható, ha a számítógépet feszültség alatt álló fali konnektorhoz csatlakoztatja. A lítiumelem csak akkor üzemel, ha a számítógép NINCS az elektromos hálózatra csatlakoztatva. A HP javasolja vásárlóinak, hogy hasznosítsák újra elhasznált hardvereiket, az eredeti HP nyomtatópatronokat és az újratölthető elemeket. Az újrahasznosításról további információkat talál a következő webhelyen: 1. Távolítsa el, vagy iktassa ki az összes biztonsági eszközt, amely a számítógép felnyitását akadályozza. 2. Vegye ki a számítógépből a cserélhető adathordozókat, például a hajlékonylemezeket vagy CDket. 3. Állítsa le a megfelelő módon az operációs rendszert, majd kapcsolja ki a számítógépet és a külső eszközöket. HUWW 45

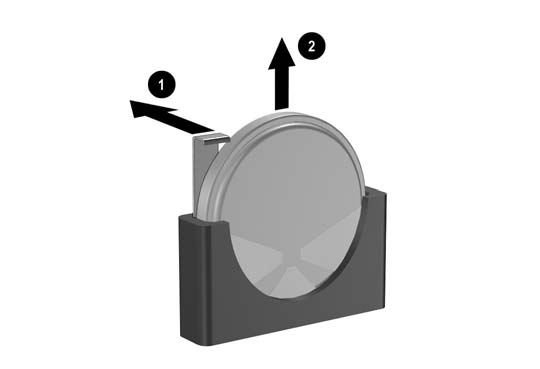

52 4. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket. VIGYÁZAT Függetlenül attól, hogy a számítógép be van-e kapcsolva, az alaplap mindig feszültség alatt van, ha a rendszer működő elektromos aljzathoz csatlakozik. A számítógép felnyitása előtt húzza ki a tápvezetéket az aljzatból, hogy megelőzze a számítógép belső alkatrészeinek károsodását. 5. Ha a számítógép az állványon van, vegye le róla. 6. Távolítsa el az oldallapot. 7. Keresse meg az elemet és az elemtartót az alaplapon. Megjegyzés Egyes típusoknál előfordulhat, hogy az elem eléréséhez el kell eltávolítani egy belső részegységet. 8. Attól függően, hogy az alaplapon milyen elemtartó található, cserélje ki az elemet az alábbi útmutatás szerint. 1. típus a. Emelje ki az elemet a tartóból. B-1 ábra Gombelem eltávolítása (1. típus) b. Helyezze be a csereelemet a pozitív pólusával felfelé. Az elemtartó automatikusan rögzíti az elemet a megfelelő helyzetben. 2. típus a. Ahhoz, hogy az elemet el tudja távolítani a tartóból, nyomja össze az elem egyik széle fölé nyúló fémkapcsot. Amikor az elem felpattan, emelje ki (1). 46 B függelék Az elem cseréje HUWW

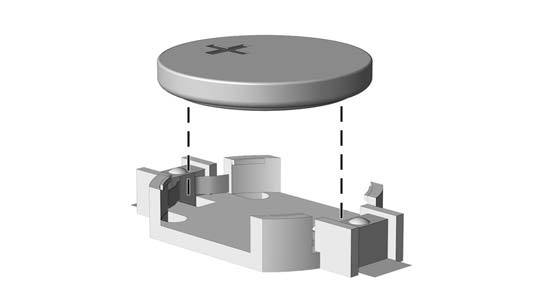

53 b. Új elem behelyezéséhez csúsztassa az elem egyik szélét a kapocs pereme alá, pozitív pólusával felfelé. Nyomja lefelé az elem másik szélét mindaddig, amíg a kapocs rá nem pattan (2). B-2 ábra Gombelem eltávolítása és cseréje (2. típus) 3. típus a. Húzza félre az elemet rögzítő pöcköt (1), majd vegye ki az elemet (2). b. Tegye be az új elemet, és nyomja vissza a pöcköt a helyére. B-3 ábra Gombelem eltávolítása (3. típus) Megjegyzés műveletet. Az elem cseréjét követően az alábbi lépések végrehajtásával fejezheti be a 9. Helyezze vissza az oldallapot. 10. A számítógép az állványon állt, helyezze rá vissza. 11. Csatlakoztassa a számítógépet a fali aljzathoz, majd kapcsolja be. HUWW 47

54 12. Állítsa be ismét az időt, a dátumot, a jelszavakat és a többi speciális rendszerbeállítást a Computer Setup segédprogram segítségével. További tudnivalókat a Dokumentációs és diagnosztikai CD-n található Útmutató a Computer Setup segédprogram használatához című dokumentumban talál. 13. Zárja vissza a biztonsági eszközöket, amelyeket az oldallap levételekor kioldott. 48 B függelék Az elem cseréje HUWW

55 C Külső biztonsági eszközök Megjegyzés Az adatbiztonsággal kapcsolatos tudnivalókat a Dokumentációs és diagnosztikai CD-n található Útmutató a Computer Setup segédprogram használatához és az Útmutató a számítógépek felügyeletéhez című dokumentum tartalmazza, valamint egyes modellek esetén az Útmutató a HP ProtectTools Security Manager program használatához című dokumentum, amely a webhelyen érhető el. A biztonsági zár felszerelése Kábelzár Az alábbiakban bemutatott biztonsági zár a számítógép rögzítésére szolgál. C-1 ábra A kábelzár felszerelése HUWW A biztonsági zár felszerelése 49

56 Lakat C-2 ábra A lakat felszerelése 50 C függelék Külső biztonsági eszközök HUWW
