1 b november Ez a könyv részletesen ismerteti a Compaq Evo D500 ultravékony asztali számítógép személyi számítógép tulajdonságait és használatát, és tartalmazza a belső alkatrészek ki- és beszerelési utasítását.

2 2001 Compaq Computer Corporation. A Compaq név, a Compaq embléma és az Evo márkanév a Compaq Information Technologies Group, L.P. védjegye az Amerikai Egyesült Államokban és más országokban. A Microsoft, az MS-DOS, a Windows és a Windows NT a Microsoft Corporation védjegye az Egyesült Államokban és más országokban. A többi megemlített terméknév az adott vállalat védjegye lehet. A Compaq nem vállal felelősséget a jelen dokumentumban esetleg előforduló technikai vagy szerkesztési hibákért és hiányosságokért. A kiadványban található információkkal kapcsolatban a Compaq nem vállal garanciát, illetve azok előzetes értesítés nélkül változhatnak. A Compaq termékre vonatkozó garanciát a termékhez mellékelt, korlátozott garanciáról szóló nyilatkozat ismerteti. Az itt leírtak nem jelentenek további garanciát. Å Ä Nyomtatva az Amerikai Egyesült Államokban.

3 A Compaq egyszerű hozzáférést segítő billentyűzete 1 1 Az egyszerű hozzáférést segítő gombok programozása 1 1 Windows billentyű 1 2 Speciális egérműveletek 1 2 Üzem közben cserélhető MultiBay-meghajtók 2 2 A MultiBay modulban lévő merevlemez-meghajtók partícionálása és formázása 2 3 Windows 2000 Professional vagy Windows XP Professional 2 3 A MultiBay modult rögzítő biztonsági csavar eltávolítása 2 4 Meghajtó helyezése a MultiBay modulba 2 5 Meghajtó eltávolítása a MultiBay modulból 2 6 Általános óvórendszabályok 3 1 A számítógép fedőlapjának le- és felszerelése 3 1 A rendszermemória bővítése 3 3 Memóriamodul beszerelése és eltávolítása 3 4 Az elsődleges merevlemez cseréje 3 7 A számítógép hátlapjának leszerelése 4 2 A régi szabványokat támogató modul csatlakoztatása 4 4 A régi szabványokat támogató modul eltávolítása 4 5

4 Mi a vezetéknélküli helyi hálózat? 5 1 Mi a Compaq Evo MultiPort? 5 1 A MultiPort modul telepítése és használata 5 2 Az elektrosztatikus kisülés okozta károk megelőzése C 1 Földelési módszerek C 1 Napi karbantartás D 1 A CD-ROM-meghajtóval kapcsolatos biztonsági előírások D 2 Használat D 2 Tisztítás D 2 Biztonsági előírások D 2 Előkészítés szállításra D 2

5 A Compaq egyszerű hozzáférést segítő billentyűzete a szabványos billentyűkön kívül nyolc, az egyszerű hozzáférést segítő billentyűt tartalmaz, amelyek könnyebbé és gyorsabbá teszik a kedvenc webhelyek, szolgáltatások és alkalmazások elérését. Az összes egyszerű hozzáférést segítő gomb átprogramozható a merevlemezen vagy bármely internetes címen elérhető bármely program vagy adatfájl megnyitására. Az internetes címek (más néven URL-címek) weblapra, fájlra, képre, hírcsoportra vagy az interneten át elérhető egyéb erőforrásra hivatkozó egyszerű mutatók. Felépítésük nagyon hasonlít a számítógép merevlemezén lévő fájlokra mutató elérési út és fájlnév struktúrára. A Compaq magyar nyelvű webhelyére mutató URL például a Az egyszerű hozzáférést segítő gombok átprogramozása: 1. Kattintson duplán a Windows tálca állapotkijelző területén (bal alsó sarok) a billentyűzetikonra. Megjelenik a Billentyűzet tulajdonságai (Keyboard Properties) párbeszédpanel. 2. További utasításokért kattintson a Súgó (Help) gombra.

6 A Windows billentyűt más billentyűkkel együtt használva végrehajthat bizonyos műveleteket a Windows operációs rendszerben. A legtöbb szoftveralkalmazás támogatja az egér használatát. Némely program speciális funkciókat rendel az egyes egérgombokhoz. Ha más funkciókat szeretne az egér gombjaihoz rendelni, a következőket kell tennie: 1. Kattintson duplán a Windows tálca állapotkijelző területén (bal alsó sarok) az egérikonra. Megjelenik az Egér tulajdonságai (Mouse Properties) párbeszédpanel. 2. További utasításokért kattintson a Súgó (Help) gombra.

7 A MultiBay modul az Evo D500 ultravékony asztali számítógép számítógép bal oldalán helyezkedik el. Ez egy olyan különleges meghajtórekesz, amelybe külön megvásárolható 12,7 mm-es cserélhető meghajtók helyezhetők, például: MultiBay 24X Max CD-ROM-meghajtó MultiBay 8X DVD-ROM-meghajtó szoftveres MPEG-2 dekóderrel MultiBay SuperDisk LS-240 meghajtó MultiBay 1,44 MB-os hajlékonylemez-meghajtó MultiBay CD-író MultiBay SMART merevlemez-meghajtó

8 Ä Ä Ha a Compaq által biztosított előtelepített operációs rendszert használja, merevlemezeken kívül bármilyen lemezt behelyezhet és eltávolíthat, miközben a számítógép bekapcsolt, kikapcsolt vagy készenléti állapotban van.

9 1. Zárjon be minden alkalmazást, lépjen ki az operációs rendszerből, majd kapcsolja ki a számítógépet. 2. Helyezze a merevlemez-meghajtót a MultiBay modulba a következő részben leírtak szerint: amint az a(z) Meghajtó helyezése a MultiBay modulba című részben látható ( 2-5. oldal) oldal. 3. Kapcsolja be a számítógépet. Kövesse a futtatott operációs rendszernek megfelelő utasításokat. 1. A jobb gombbal kattintson a Sajátgép ikonra, kattintson a Kezelés parancsra, majd a Lemezkezelés elemre. 2. Jelölje ki a MultiBay merevlemez-meghajtót. 3. Kattintson a Partíció menü Létrehozás parancsára. Figyelmesen olvassa el a képernyőn megjelenő üzeneteket, és válaszoljon rájuk körültekintően. További információk a Microsoft Management Console online súgójában olvashatók, amely a konzol futtatásakor a Művelet menü Súgó parancsára kattintva nyitható meg.

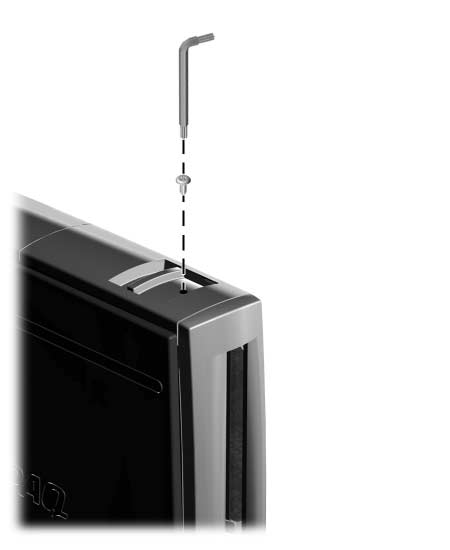

10 A biztonsági csavar megakadályozza a MultiBay modul kioldóreteszének használatát, így a modulban lévő meghajtó nem vehető ki. Ha el kívánja távolítani a modulban lévő meghajtót, először a biztonsági csavart kell eltávolítania a mellékelt speciális Torx csavarhúzó segítségével.

11 Ha a megvásárolt számítógép nem tartalmaz MultiBay-meghajtót, a MultiBay modulban egy helykitöltő elem található. Az elem eltávolításával kapcsolatos útmutatás a következő részben található: További tudnivalók: Meghajtó eltávolítása a MultiBay modulból című rész, 2-6. oldal. 1. Ha merevlemezt kíván behelyezni vagy eltávolítani, zárjon be minden alkalmazást, lépjen ki az operációs rendszerből, majd kapcsolja ki a számítógépet. 2. Vegye ki a meghajtóból az esetleg benne lévő adathordozót (például CD-t). 3. A meghajtót tetejével felfelé (a számítógép minitoronyként való használatakor bal felé nézve), a csatlakozójával a számítógép felé tartva illessze be a MultiBay modulba, majd finoman nyomja be, hogy a tápcsatlakozó biztosan jól illeszkedjen.

12 Ha az eszköz nem jelenik meg, ellenőrizze, hogy telepítve vannak-e a szükséges eszközillesztők. Ha az eszközillesztők nem érhetők el, ingyenesen letöltheti azokat a Compaq webhelyéről a címen. 1. Ha merevlemezt kíván behelyezni vagy eltávolítani, zárjon be minden alkalmazást, lépjen ki az operációs rendszerből, majd kapcsolja ki a számítógépet. 2. Távolítsa el a MultiBay modult rögzítő biztonsági csavart, ha az a számítógépben van. További tudnivalók: A MultiBay modult rögzítő biztonsági csavar eltávolítása című rész, 2-4. oldal.

13 3. A meghajtó eltávolításához húzza a kioldóreteszt a számítógép eleje felé. Egy helykitöltő elem talál azokban a számítógépekben, amelyek gyárilag nem tartalmaznak meghajtót a MultiBay modulban. Ha be kíván helyezni egy MultiBay-meghajtót, előbb távolítsa el ezt az elemet a fenti útmutató szerint.

14 A rendszermemória bővítése és a merevlemez-meghajtó cseréje előtt gondosan olvassa el jelen utasításban az összes erre vonatkozó utasítást, óvórendszabályt és figyelmeztetést. Å Ä A rendszermemóriához és a beépített merevlemez-meghajtóhoz úgy tud hozzáférni, ha előbb leszereli a számítógép fedőlapját az alábbi ábrán látható módon: 1. Lépjen ki minden futó programból, állítsa le az operációs rendszert, kapcsolja ki a számítógépet és a külső eszközöket, majd húzza ki a tápkábelt a konnektorból.

15 Elképzelhető, hogy a fedőlapokat (külön beszerezhető) kábelzár biztosítja, amelynek célja, hogy megakadályozza a belső alkatrészek, a hátlap és (ha van) a régi szabványokat támogató csatlakozómodul eltávolítását. A lopás megelőzése érdekében a számítógép nem mozdítható tárgyhoz való rögzítésére is használható. 2. Ha van ilyen kábelzár, távolítsa el. 3. Lazítsa meg a két csavart a számítógép hátlapján, majd távolítsa el a fedőlapot.

16 4. A fedőlap visszaszereléséhez ellenőrizze, hogy az megfelelően illeszkedik-e a helyére, majd csúsztassa a számítógép eleje felé, és rögzítse a két csavarral. 5. Ha használ kábelzárat, szerelje fel. Az alaplap memóriabővítő helyeibe szabványos DIMM memória helyezhető. A bővítőhelyeken legalább egy gyárilag beépített memóriamodul található. Előfordulhat, hogy a maximális memóriakapacitás eléréséhez a gyárilag beépített DIMM memóriamodult nagyobb kapacitásúra kell cserélni.

17 A rendszer helyes működéséhez a modelltől függően szabványos 168 érintkezős, 100 MHz-es, nem pufferelt, a PC100 szabványnak megfelelő SDRAM DIMM modulok vagy 133 MHz-es, nem pufferelt, a PC133 szabványnak megfelelő SDRAM DIMM modulok szükségesek. Ha két DIMM modul van a gépben, azonos sebességűeknek kell lenniük. A számítógépben gyárilag 133 MHz-es modulok vannak. Az SDRAM DIMM moduloknak támogatniuk kell a 2 vagy a 3 órajelnyi CAS késleltetést (CL = 2 vagy CL = 3). Emellett tartalmazniuk kell a Joint Electronic Device Engineering Council (JEDEC) által kötelezően előírt Serial Presence Detect (SPD) felismerési adatokat is. Az x4 SDRAM-ból álló DIMM modulok nem használhatók. Nem támogatott DIMM modulok használata esetén a rendszer nem indul el. Ä Ä 1. Lépjen ki minden futó programból, állítsa le az operációs rendszert, kapcsolja ki a számítógépet és a külső eszközöket, majd húzza ki a tápkábelt a konnektorból. 2. Távolítsa el a számítógép fedelét. További tudnivalók: A számítógép fedőlapjának le- és felszerelése című rész, 3-1. oldal.

18 Å 3. A modul eltávolításához nyomja le egyszerre a DIMM modul mindkét oldalán a reteszt 1. Ezzel oldja a modul reteszelését, és részben ki is emeli azt a bővítőhelyből. 4. Emelje ki a modult a bővítőhelyből.

19 5. A memóriamodul beszereléséhez nyomja le egyszerre a DIMM modul mindkét oldalán a reteszt 1. A memóriamodulon lévő bevágást illessze a bővítőhelyen lévő ütközőhöz. Határozottan nyomja a modult a foglalatba, 2, míg az teljesen a helyére nem csúszik. A reteszek automatikusan zárulnak, ha a modul megfelelően a helyére került, és rögzítik a modult a bővítőhelyben 3. Ha csak egy memóriamodult használ a gépben, akkor azt ugyanabba a bővítőhelybe kell beépíteni, amelyikben a gyárilag beépített modul volt. 6. Helyezze vissza a számítógép fedelét. Amikor a számítógép elindul, felismeri a rendszer az új memóriát, és automatikusan újrakonfigurálja a rendszert.

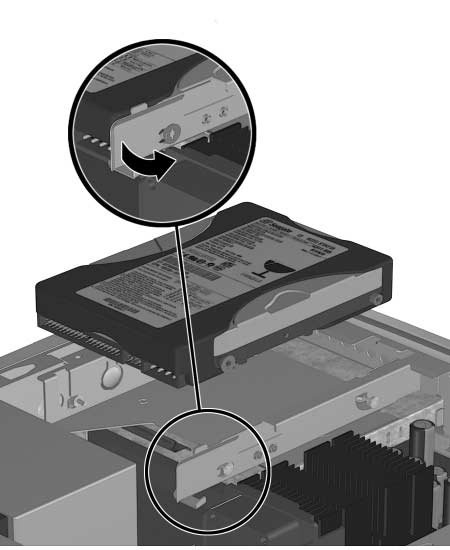

20 Az elsődleges merevlemez-meghajtó 3,5 méretű, és a számítógép jobb oldalán, a MultiBay rekesz fölött helyezkedik el. 1. Lépjen ki minden futó programból, állítsa le az operációs rendszert, kapcsolja ki a számítógépet és a külső eszközöket, majd húzza ki a tápkábelt a konnektorból. 2. Távolítsa el a számítógép fedelét. További tudnivalók: A számítógép fedőlapjának le- és felszerelése című rész, 3-1. oldal. 3. Óvatosan húzza el a meghajtórögzítő reteszt a meghajtótól. 4. Csúsztassa a meghajtót a tápegység felé, majd emelje meg, és vegye ki a számítógépből.

21 5. Húzza le a szalagkábelt 1 a merevlemez-meghajtóról a kábel végén lévő zöld fület felfelé húzva. 6. Húzza le a tápkábelt 2 a merevlemez-meghajtóról a csatlakozót felfelé húzva. A kábelek eltávolításakor soha ne a kábelt, hanem annak csatlakozóját vagy a rajta lévő fület húzza. Ezzel elejét veheti a kábel sérülésének. 7. Helyezze át a négy tartócsavart a régi meghajtóból az újba. A csavarok veszik át a meghajtósínek szerepét. 8. Csatlakoztassa a szalagkábelt 1 és a tápkábelt 2 az új merevlemez-meghajtóhoz. 9. Óvatosan csúsztassa a merevlemez-meghajtót a meghajtórekeszbe, míg a kioldóreteszek a helyére nem rögzítik. 10. Helyezze vissza a számítógép fedelét.

22 A régi szabványokat támogató modul használata 4 A külön beszerezhető, régi szabványokat támogató modulon csatlakozók találhatók a párhuzamos 1 és soros 2 portot használó eszközök, a PS/2 billentyűzet 3, valamint a PS/2 egér 4 számára. Útmutató a hardver használatához 4 1

23 A régi szabványokat támogató modul beépítése előtt el kell távolítania a hátlapot (ha fel van szerelve). 1. Lépjen ki minden futó programból, állítsa le az operációs rendszert, kapcsolja ki a számítógépet és a külső eszközöket, majd húzza ki a tápkábelt a konnektorból. 2. Távolítsa el a számítógép fedelét. További tudnivalók: A számítógép fedőlapjának le- és felszerelése című rész, 3-1. oldal. 3. Csavarja ki a földelőcsavart. Ügyeljen, hogy a csavar el ne vesszen. 4. Nyomja le a hátlapot a számítógéphez rögzítő műanyag füleket, majd a hátlap eltávolításához nyomja azokat keresztül a hátsó panelen lévő furatokon.

24

25 1. Távolítsa el a számítógép fedelét. További tudnivalók: A számítógép fedőlapjának le- és felszerelése című rész, 3-1. oldal. 2. Szerelje le a hátlapot. További tudnivalók: A számítógép hátlapjának leszerelése című rész, 4-2. oldal. 3. Igazítsa a régi szabványokat támogató modulon lévő műanyag füleket a hátsó panel furataiba, majd nyomja meg határozottan, hogy a modul megfelelően becsússzon a régi szabványokat támogató modul számára fenntartott csatlakozóba. 4. Csavarja a helyére a földelőcsavart. 5. Helyezze vissza a számítógép fedelét.

26 1. Lépjen ki minden futó programból, állítsa le az operációs rendszert, kapcsolja ki a számítógépet és a külső eszközöket, majd húzza ki a tápkábelt a konnektorból. 2. Távolítsa el a számítógép fedelét. További tudnivalók: A számítógép fedőlapjának le- és felszerelése című rész, 3-1. oldal. 3. Csavarja ki a földelőcsavart. Ügyeljen, hogy a csavar el ne vesszen. 4. Nyomja le a régi szabványokat támogató modult a számítógéphez rögzítő műanyag füleket, majd a modul eltávolításához nyomja azokat keresztül a hátsó panelen lévő furatokon.

27 5. Szerelje vissza a hátlapot, és csavarja a helyére a földelőcsavart. 6. Helyezze vissza a számítógép fedelét.

28 A helyi hálózat kettő vagy több számítógépből áll, amelyek egymáshoz vannak csatlakoztatva a fájlok és eszközök (például nyomtató és modem) megosztása érdekében. A vezetéknélküli helyi hálózat ugyanazokat a lehetőségeket biztosítja, mint a vezetékekkel létrehozott hálózat, azonban szükségtelenné teszi hálózati kábelek és egyéb hálózati eszközök használatát. A vezetéknélküli helyi hálózatot nem csak telepíteni egyszerű, de használatával lehetővé válik a felhasználók tetszőleges helyváltoztatása is. A Compaq Evo MultiPort lehetővé teszi a Compaq Evo D500 ultravékony asztali számítógép számítógép csatlakoztatását vezetéknélküli helyi hálózathoz. Egy külön megvásárolható eszköz, például a Compaq b MultiPort modul segítségével elérheti a vezetéknélküli helyi hálózatokat, megoszthatja a helyi nyomtatót és fájlokat a hálózat többi tagjával, hozzáférhet az internethez, és különböző helyeken használhatja a számítógépet anélkül, hogy a hálózati kábel korlátozná lehetőségeit. A MultiPort mind az antennát, mind a vevőegységet tartalmazza, ami javítja a rádiófrekvenciás jel minőségét és csökkenti a zajfelvételt, így nagyobb átviteli sebességet érhet el, és távolabbról használhatja a számítógépet. Nincs szükség bővítőkártyákra és speciális kábelekre, egyes Compaq Evo számítógépeken pedig a modulok kompatibilisek a MultiPort eszközzel. A Compaq webhelyén, a címen további információkat, valamint technológiai és szakmai leírásokat olvashat a Compaq Evo MultiPort eszközről.

29 A telepítéssel és konfigurálással kapcsolatos részletes információk a MultiPort modulhoz mellékelt dokumentációban találhatók.

30

31

32 A számítógéphez mellékelt elem a belső óra (Real Time Clock, RTC) energiaellátását biztosítja. Az elem minimális élettartama körülbelül három év. Az elem cseréjekor a számítógépbe eredetileg beültetett elemmel megegyező típusú elemet használjon. A számítógép 3 V-os lítium-gombelemmel kerül forgalomba. A lítiumelem élettartama meghosszabbítható, ha a számítógépet feszültség alatt álló hálózati dugaljra csatlakoztatja. A lítiumelem csak akkor üzemel, ha a számítógép NINCS az elektromos hálózatra csatlakoztatva. Å Ä N

33 Ä 1. Lépjen ki minden futó programból, állítsa le az operációs rendszert, kapcsolja ki a számítógépet és a külső eszközöket, majd húzza ki a tápkábelt a konnektorból. 2. Távolítsa el a számítógép fedelét. További tudnivalók: A számítógép fedőlapjának le- és felszerelése című rész, 3-1. oldal. 3. Keresse meg az elemet és az elemtartót az alaplapon. 4. Attól függően, hogy az alaplapon milyen elemtartó található, cserélje ki az elemet az alábbi útmutatás szerint.

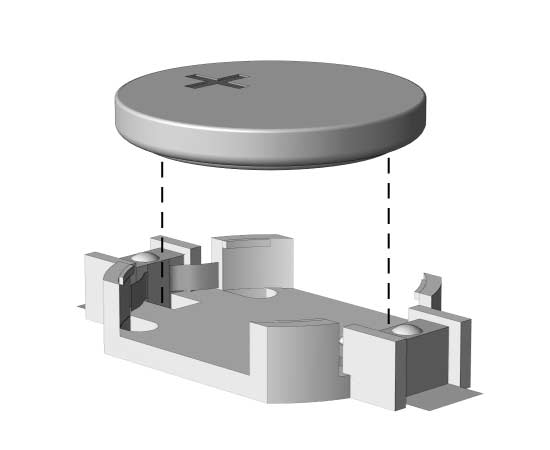

34 a. Emelje ki az elemet a tartóból. b. Helyezze be a csereelemet a pozitív pólusával felfelé. Az elemtartó automatikusan rögzíti az elemet a megfelelő helyzetben. a. Ahhoz, hogy az elemet el tudja távolítani a tartóból, nyomja össze az elem egyik széle fölé nyúló fémkapcsot. b. Amikor az elem felpattan, emelje ki azt.

35

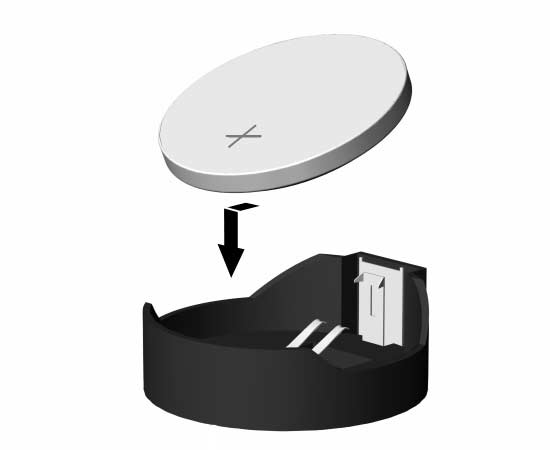

36 c. Új elem behelyezéséhez csúsztassa az elem egyik szélét a kapocs pereme alá, pozitív pólusával felfelé. Nyomja lefelé az elem másik szélét mindaddig, amíg a kapocs rápattan arra. Az elem cseréjét követően a következő lépések végrehajtásával fejezheti be a műveletet. 5. Helyezze vissza a számítógép fedelét. 6. Csatlakoztassa a számítógépet a fali aljzathoz, majd kapcsolja be. 7. A Setup segédprogram segítségével állítsa be újból a dátumot, az időt, a jelszavakat és a többi speciális rendszerbeállítást. További útmutatást a Computer Setup Guide (Útmutató a Setup segédprogram használatához) című dokumentáció tartalmaz.

37 Az ujjon vagy egyéb vezetőn felgyűlt elektrosztatikus töltések kisülése károsíthatja az alaplapot vagy a többi elektrosztatikusan érzékeny eszközt. Az ilyen károsodás csökkentheti az eszköz élettartamát. Az elektrosztatikus kisülés okozta károk elkerülése érdekében tanulmányozza a következő figyelmeztetéseket: Szállítsa és tárolja a termékeket antisztatikus zacskóban, és ne érjen hozzájuk kézzel. Az elektrosztatikusan érzékeny alkatrészeket csak a sztatikus elektromosságtól mentes munkaállomáson vegye ki a zacskóból. Mielőtt az alkatrészeket kiveszi a zacskóból, helyezze földelt felületre. Ne érintse meg az érintkezőket, a vezetékeket és az áramköröket. Az elektrosztatikusan érzékeny alkatrészek és készülékek megérintése előtt mindig földelje magát megfelelő módon. Számos földelési módszer létezik. Az elektrosztatikusan érzékeny alkatrészek kezelése és beépítése során használja az alábbi módszerek valamelyikét (vagy többet ezek közül): Használjon olyan csuklópántot, amely földelővezetéken keresztül földelt munkaállomáshoz vagy a számítógép vázához csatlakozik. A csuklószíj a földelővezetékben minimálisan 1 Mohm (+/ 10%) ellenállású rugalmas pánt. A megfelelő földelés érdekében a pántot szorosan a bőrre simulva viselje.

38 Álló munkavégzésre kialakított munkahelyen használjon boka-, lábujj- vagy cipőpántot. Vezetőpadlón vagy energiaelnyelő szőnyegen végzett munka során mindkét lábán legyen pánt. Vezető anyagból készült szerszámokat használjon. Használjon olyan hordozható szerszámkészletet, amely a sztatikus elektromosságot elnyelő összehajtogatható munkakendőt is tartalmaz. Ha nem rendelkezik az ajánlott és az előzőekben bemutatott földelőeszközök egyikével sem, forduljon egy hivatalos Compaq szervizhez. A sztatikus elektromossággal kapcsolatos további tudnivalókért forduljon egy hivatalos Compaq szervizhez.

39 A számítógép és a monitor megfelelő karbantartása érdekében kövesse az alábbi tanácsokat: A számítógépet szilárd, vízszintes felületen használja. A megfelelő szellőzés érdekében hagyjon körülbelül 7,5 cm üres teret a számítógép hátlapja mögött és a monitor fölött. Ne használja úgy a számítógépet, hogy annak fedele vagy oldallapja el van távolítva. Ne akadályozza a számítógép belsejének szellőzését a szellőzőnyílások vagy a ventilátorok lefedésével. Óvja a számítógépet a túl magas páratartalomtól, a közvetlen napsugárzástól és a szélsőséges hőmérsékletektől. A számítógép használatához ajánlott hőmérséklet- és páratartalom-tartományt a Műszaki adatok című A függelék ismerteti. Ügyeljen, hogy a számítógépbe és a billentyűzetbe ne kerüljön folyadék. Ne takarja le a monitor szellőzőnyílásait semmilyen anyaggal. A következő műveletek végrehajtása előtt kapcsolja ki a számítógépet: Szükség esetén a számítógép külsejét puha, nedves ruhával törölje le. A tisztítószerek fakíthatják a készülék színét, vagy károsíthatják a felületét. Néha tisztítsa ki a számítógép szellőzőnyílásait is. A papírpor és más idegen anyagok eltorlaszolhatják a nyílásokat, és ezáltal csökkenthetik a szellőzést.

40 A CD-ROM-meghajtó használata és tisztítása során tartsa be az alábbi útmutatásokat. Használat közben ne mozgassa a meghajtót. mert ez olvasási hibát okozhat. Óvja a meghajtót a hirtelen hőmérsékletváltozástól, mert attól pára csapódhat le a készülék belsejében. Ha a hőmérséklet a meghajtó használata közben hirtelen megváltozik, várjon legalább egy órát, mielőtt kikapcsolja a számítógépet. Ha azonnal elkezdi használni a meghajtót, olvasási hiba történhet. Ne tegye a meghajtót olyan helyre, ahol magas páratartalom, hőmérsékleti szélsőség, mechanikus rezgés vagy közvetlen napsugárzás érheti. Az előlap és a gombok tisztításához használjon puha, száraz ruhát, vagy gyenge tisztítószerbe mártott nedves ruhát. Ne permetezzen tisztító folyadékot közvetlenül a számítógépre. Ne használjon oldószert (például alkoholt vagy benzint), mert az károsíthatja a felületet. Ha bármilyen tárgy vagy folyadék kerülne a meghajtóba, azonnal kapcsolja ki a számítógépet, és vizsgáltassa meg egy hivatalos Compaq márkaszervizben. Ha szállítani szeretné számítógépet, tartsa szem előtt az alábbi javaslatokat:

41 1. A merevlemez-meghajtón tárolt fájlokról készítsen biztonsági másolatot a hálózati meghajtókra vagy cserélhető adathordozókra. Vigyázzon, hogy a biztonsági másolatot tartalmazó adathordozó tárolás és szállítás közben ne kerüljön erős elektromos vagy mágneses erőtérbe. Kikapcsoláskor a rendszer automatikusan rögzíti a merevlemez-meghajtó fejeit. 2. Távolítson el és tároljon külön helyen minden cserélhető adathordozót és MultiBay-rekeszbe való meghajtót. 3. Kapcsolja ki a számítógépet és minden külső eszközt. 4. Húzza ki a tápkábelt a konnektorból, majd a számítógépből is. 5. Húzza ki a rendszerösszetevők és a külső eszközök tápkábeleit a fali aljzatból, majd húzza ki kábeleiket a számítógépből. 6. A rendszerösszetevőket, a MultiBay rekeszbe való meghajtókat és a külső eszközöket csomagolja vissza eredeti dobozukba, vagy használjon ahhoz hasonló, megfelelő védelmet nyújtó csomagolást. Az üzemen kívüli állapotban érvényes környezeti határértékekről további tudnivalókat a(z) A függelékben (Műszaki adatok) talál.
