1 b Útmutató a hardver használatához Kis méretű modellek Compaq Evo asztaliszámítógép-család A kiadvány cikkszáma: május Ez a könyv a sorozatba tartozó számítógépek bővítésével kapcsolatos alapvető tudnivalókat tartalmazza.

2 Å FIGYELEM! Ä VIGYÁZAT! 2002 Compaq Information Technologies Group, L.P. A Compaq név, a Compaq embléma és az Evo márkanév a Compaq Information Technologies Group, L.P. védjegye. A Microsoft, az MS-DOS, a Windows, a Windows NT, a Windows 2000, a Windows XP Professional és a Windows XP Home a Microsoft Corporation védjegye. Az Intel, a Pentium az Intel Inside és a Celeron az Intel Corporation védjegye. A többi megemlített terméknév az adott vállalat védjegye lehet. A Compaq nem vállal felelősséget a jelen dokumentumban esetleg előforduló technikai vagy szerkesztési hibákért és hiányosságokért. A kiadványban található információkkal kapcsolatban a Compaq nem vállal garanciát, illetve azok előzetes értesítés nélkül változhatnak. A Compaq termékre vonatkozó garanciát a termékhez mellékelt, korlátozott garanciáról szóló nyilatkozat ismerteti. Az itt leírtak nem jelentenek további garanciát. Az így megjelölt szöveg arra figyelmeztet, hogy az utasítás betartásának elmulasztása sérülést vagy halált okozhat. Az így megjelölt szöveg azt jelzi, hogy az útmutatóban megadottaktól eltérő használat esetén károsodhat a készülék, vagy elveszhetnek a rajta tárolt adatok. Nyomtatva az Amerikai Egyesült Államokban. Útmutató a hardver használatához Harmadik kiadás május A kiadvány cikkszáma:

3 Tartalomjegyzék 1 A termék jellemzői Általános konfigurációs jellemzők Az előlap részei A hátlap részei Az egyszerű hozzáférést segítő összetevők Az egyszerű hozzáférést segítő gombok testreszabása A Windows billentyű használata Speciális egérműveletek A gyári szám helye Hardverbővítés A bővítés menete A számítógép elhelyezése fiókban Intelligens fedélzár Az intelligens fedélzár biztonsági kulcsának használata A számítógép fedelének eltávolítása További memóriamodulok beépítése DIMM modulok DDR-SDRAM DIMM memóriamodulok DDR-SDRAM DIMM memóriamodulok behelyezése A bővítőkártya-foglalat eltávolítása Bővítőkártya behelyezése Az AGP-kártya eltávolítása A meghajtók helye További meghajtók beépítése Új merevlemez beszerelése Optikai meghajtó eltávolítása További optikai meghajtó beépítése Útmutató a hardver használatához iii

4 Tartalomjegyzék A MultiBay modul használata Üzem közben cserélhető MultiBay-meghajtók A MultiBay modulban lévő merevlemez-meghajtók particionálása és formázása 2 21 A MultiBay modult rögzítő biztonsági csavar eltávolítása Meghajtó helyezése a MultiBay modulba Meghajtó eltávolítása a MultiBay modulból A B C D E Műszaki adatok Útmutató a merevlemez-meghajtó beépítéséhez A kábeles kijelölés használata Ultra ATA eszközökkel B 1 Útmutató az Ultra ATA eszközök telepítéséhez B 2 SCSI-eszközök B 3 Útmutató az SCSI-eszközök használatához B 3 Útmutató további SCSI-eszközök beépítéséhez B 5 SCSI-vezérlők B 6 SCSI-kábel B 6 SCSI-kábelek használata B 6 Az SCSISelect segédprogram használata SCSI-eszközökkel B 7 A csendes meghajtó beállítás kiválasztása B 8 Az elem cseréje Biztonsági záras védelem Biztonsági zár felszerelése D 1 Biztonsági kábel felszerelése D 2 Elektrosztatikus kisütés Az elektrosztatikus kisülés okozta károk megelőzése E 1 Földelési módszerek E 2 iv Útmutató a hardver használatához

5 Tartalomjegyzék F A számítógép mindennapos karbantartása és előkészítés szállításra A számítógép mindennapos karbantartása F 1 Óvintézkedések optikai meghajtók használatakor F 2 Használat F 2 Tisztítás F 2 Biztonsági előírások F 2 Előkészítés szállításra F 3 Tárgymutató Útmutató a hardver használatához v

6 1 A termék jellemzői Általános konfigurációs jellemzők A Compaq Evo kis méretű számítógépek különböző típusainak jellemzői eltérhetnek. Ha meg szeretné tudni, hogy számítógépébe milyen hardver van beépítve és milyen szoftver van telepítve, futtassa a Compaq Diagnostics for Windows segédprogramot. A segédprogramok használatához a Compaq dokumentációs CD-n található Hibaelhárítási útmutató című dokumentumban találhat útmutatást. Útmutató a hardver használatához 1 1

7 A termék jellemzői Az előlap részei Az előlap alkotórészei 1 Optikai meghajtó működését jelző LED 6 Mikrofoncsatlakozó 2 Optikai meghajtó lemezkilökő gombja 7 Sztereó fejhallgató-csatlakozó (-rendszer) 3 Tápfeszültségjelző és diagnosztikai LED 8 Hajlékonylemez-meghajtó használatát jelző LED 4 Kétállású bekapcsológomb 9 Lemezkiadó gomb 5 Merevlemez-meghajtó használatát - USB-csatlakozók jelző és diagnosztikai LED 1 2 Útmutató a hardver használatához

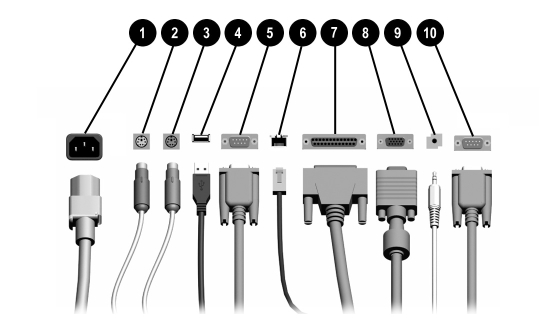

8 A termék jellemzői A hátlap részei A hátlap részei* 1 Tápvezeték csatlakozója 6 Ethernet RJ-45 csatlakozó 2 Egér csatlakozója 7 Párhuzamos csatlakozó 3 Billentyűzet csatlakozója 8 Monitor csatlakozója 4 Univerzális soros busz (USB) csatlakozói 9 Vonalbemenet és/vagy kimenet csatlakozója 5 Soros csatlakozó (COM1) - Soros csatlakozó (COM2) *A csatlakozók száma és elrendezése modellenként eltérő. Az alaplapon lévő monitorcsatlakozó nem aktív, ha a számítógépben AGP-bővítőkártya is van. A számítógép megfelelő működése érdekében a monitort a számítógépben lévő AGP-kártya monitoraljzatára kell csatlakoztatni. A monitor csak a megfelelő aljzatra csatlakoztatva lesz használható. Útmutató a hardver használatához 1 3

9 A termék jellemzői Az egyszerű hozzáférést segítő összetevők Az egyszerű hozzáférést segítő billentyűzet részei 1 Funkcióbillentyűk Speciális funkciók végrehajtására használhatók, amelyek a használt programtól függően változnak. 2 Egyszerű hozzáférést segítő gombok Gyors hozzáférést biztosítanak a gyakran használt webhelyekhez, szolgáltatásokhoz és alkalmazásokhoz. 3 Szerkesztőbillentyűk Ezek a következők: Insert, Home, Page Up, Delete, End és Page Down. 4 Állapotjelző LED-ek Segítségükkel egy pillantással megállapítható a számítógép és a billentyűzetbeállítások (Num Lock, Caps Lock és Scroll Lock) állapota. 5 Számbillentyűk A számológép számbillentyűihez hasonlóan működnek. 6 Nyílbillentyűk A dokumentumokban és webhelyeken való mozgáshoz használhatók. Segítségükkel jobbra, balra, felfelé és lefelé lehet mozgatni a kurzort a billentyűzettel, egér használata nélkül. 7 Helyi menü billentyű* A Microsoft Office alkalmazásokban a helyi menük megnyitására használható. (Az egér jobb gombjának felel meg.) Más alkalmazásokban más funkciója lehet. 1 4 Útmutató a hardver használatához

10 A termék jellemzői Az egyszerű hozzáférést segítő billentyűzet részei (Folytatás) 8 Windows billentyűk* A Start menü megnyitására szolgál Microsoft Windows rendszerben. Más billentyűkkel együtt használva további műveletek végrehajtására alkalmas. 9 Fő billentyűk Úgy használhatók, mint egy szokványos írógép billentyűi. *Ezek a billentyűk csak egyes földrajzi régiókban részei a billentyűzetnek. Az egyszerű hozzáférést segítő gombok testreszabása Az összes egyszerű hozzáférést segítő gomb átprogramozható a merevlemezen vagy bármely internetes címen elérhető bármely program vagy adatfájl megnyitására. Az egyszerű hozzáférést segítő gombok átprogramozása: 1. Kattintson duplán a Windows tálca értesítési területén (jobb alsó sarok) a billentyűzetikonra. Megjelenik a Billentyűzet tulajdonságai párbeszédpanel. 2. Utasításokért kattintson a Billentyűzet tulajdonságai párbeszédpanel Súgó gombjára. Útmutató a hardver használatához 1 5

11 A termék jellemzői A Windows billentyű használata Windows billentyű Windows billentyű + D Windows billentyű + M SHIFT + Windows billentyű + M Windows billentyű + E Windows billentyű + F Windows billentyű + CTRL + F Windows billentyű + F1 Windows billentyű + L Windows billentyű + R Windows billentyű + U Windows billentyű + tabulátorbillentyű A Windows billentyűt más billentyűkkel együtt használva végrehajthat bizonyos, a Windows operációs rendszerben rendelkezésre álló műveleteket. A Windows billentyűt Az egyszerű hozzáférést segítő billentyűzet részei című rész segítségével találhatja meg. Megjeleníti, illetve elrejti a Start menüt. Megjeleníti az asztalt. Kis méretűre állítja az összes megnyitott alkalmazás ablakát. Visszaállítja teljes méretűre az ablakokat. Megnyitja a Sajátgép ablakot. Megnyitja a Fájlok és mappák keresése párbeszédpanelt. Megnyitja a Számítógép keresése párbeszédpanelt. Megnyitja a Windows súgót. Ha a számítógép hálózati tartományhoz csatlakozik, a billentyűkombináció zárolja azt, egyébként másik felhasználóra való átváltásra szolgál. Megjeleníti a Futtatás párbeszédpanelt. Elindítja a Segédprogram-kezelő programot. A tálca következő gombját aktiválja. 1 6 Útmutató a hardver használatához

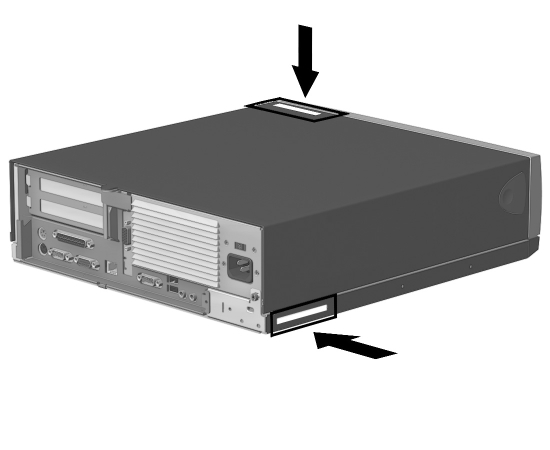

12 A termék jellemzői Speciális egérműveletek A gyári szám helye A legtöbb szoftveralkalmazás támogatja az egér használatát. Az egér egyes gombjaihoz rendelt műveletek attól is függenek, hogy milyen alkalmazást használ. Minden egyes számítógép egyedi gyári számmal rendelkezik, amely a gép fedelén vagy oldallapján található. Amikor a Compaq ügyfélszolgálatához fordul segítségért, legyen kéznél ez a szám. A gyári szám helye Útmutató a hardver használatához 1 7

13 2 Hardverbővítés A bővítés menete Å FIGYELEM! Å FIGYELEM! Az utólag telepített eszközök megfelelő beépítése érdekében nagyon fontos az alábbi lépések sorrendjének betartása. A Computer Setup segédprogramról az Útmutató a Computer Setup segédprogram használatához című dokumentum nyújt bővebb felvilágosítást. 1. Ha a számítógép rendelkezik a intelligens fedélzár (Smart Cover Lock) szolgáltatással, és az aktiválva van, akkor tiltsa le ezt a szolgáltatást és a burkolat eltávolításának érzékelését (Smart Cover Sensor) a Computer Setup segédprogramban. 2. A Computer Setup segédprogramról az Útmutató a Computer Setup segédprogram használatához című dokumentum nyújt bővebb felvilágosítást. 3. Ha a számítógép már be van kapcsolva, akkor kapcsolja ki, és húzza ki a tápvezetéket a fali csatlakozóból. Az áramütés és a forró felületek által okozott sérülések megelőzése érdekében ellenőrizze, hogy a tápkábel ki van-e húzva a fali aljzatból, és csak akkor érintse meg a rendszer belső alkatrészeit, ha azok már lehűltek. Az áramütés, a tűz és a berendezés károsodásának elkerülése érdekében ne csatlakoztasson távközlési és telefoncsatlakozókat a hálózati kártyához. Útmutató a hardver használatához 2 1

14 Hardverbővítés Ä VIGYÁZAT! A sztatikus elektromosság károsíthatja a számítógép vagy a külső eszközök elektronikus alkatrészeit. A műveletek végrehajtása előtt a sztatikus elektromosság kisütése érdekében érintsen meg egy földelt fémtárgyat. További tudnivalók az E függelék Elektrosztatikus kisütés című részében találhatók. 4. A külső fedelet eltávolítva nyissa ki a számítógépet. A számítógép-fedőlap eltávolításának módját később ismerteti a fejezet. 5. Helyezze be az új eszközt. További felvilágosítást a jelen útmutatóban vagy az eszköz dokumentációjában talál. 6. Helyezze vissza a számítógép fedelét. 7. Kapcsolja be a monitort, a számítógépet és az összes ellenőrizni kívánt eszközt. 8. Szükség esetén konfigurálja újra a számítógépet. A Computer Setup segédprogramról az Útmutató a Computer Setup segédprogram használatához című dokumentum nyújt bővebb felvilágosítást. A számítógép elhelyezése fiókban Ha a számítógép házát fiókban helyezi el, a megfelelő szellőzés érdekében az alábbi feltételeknek kell teljesülniük: A fiók hátulja legalább 8 cm távolságra legyen a mögötte lévő felülettől (a faltól vagy az asztal hátlapjától). A fiók hátulján legalább két 5 cm átmérőjű nyílás legyen. Az egyik nyílás közvetlenül a tápegység ventilátora mögött helyezkedjen el. A másik nyílás a kábelek kivezetéséhez szükséges. Ä VIGYÁZAT! A kábeleket ne a szellőzőnyíláson keresztül vezesse ki. A fiók előlapján vagy a fiók alján, a ház előtt legalább kilenc nyílás szükséges a megfelelő légáramlás biztosítása érdekében. A nyílások 1 1,3 cm átmérőjűek legyenek. 2 2 Útmutató a hardver használatához

15 Hardverbővítés Intelligens fedélzár A megfelelő légáramlás érdekében a fiók alatt legalább 2,5 cm szabad helynek kell lennie, ha a szellőzőnyílások a fiók alján vannak. A fiók teteje fölött legalább 2,5 cm szabad helynek kell lennie. Az intelligens fedélzár olyan külön megvásárolható szolgáltatás, amely csak egyes típusokban található meg. Az intelligens fedélzár (Smart Cover Lock) szoftvervezérlésű fedélzár. A zárhoz való hozzáférést a beállítási jelszóval lehet vezérelni. A zár megakadályozza a számítógép belsejéhez való illetéktelen hozzáférést. A számítógépek megvásárlásakor az intelligens fedélzár nyitva van. Az intelligens fedélzár bezárásával kapcsolatos további tudnivalókat a Desktop Management (Útmutató a számítógépek felügyeletéhez) című leírásban talál. Az intelligens fedélzár biztonsági kulcsának használata Ä VIGYÁZAT! Ha az intelligens fedélzár be van kapcsolva, és nem tudja megadni a zár letiltásához szükséges jelszót, a számítógép fedele az intelligens fedél biztonsági kulcsával nyitható. A kulcs a következő esetekben szükséges: áramszünet, rendszerindítási hiba, valamely alkatrész (például a processzor vagy a tápegység) meghibásodása, valamint jelszó elfelejtése. Az intelligens fedélzár biztonsági kulcsa egy speciális eszköz, amely a Compaqtól vásárolható meg. Rendelje meg a kulcsot, mielőtt szüksége lenne rá. A biztonsági kulcs beszerzése Forduljon a Compaq hivatalos viszonteladójához vagy szervizéhez. Útmutató a hardver használatához 2 3

16 Hardverbővítés A megrendeléssel kapcsolatos tudnivalókat a Compaq webhelyén ( vagy a Compaq magyar webhelyén ( találja meg. Hívja fel a garancialevélen megadott telefonszámot. A számítógép fedelének felnyitása: 1. Kapcsolja ki a számítógépet és minden külső eszközt. 2. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket. 3. A biztonsági kulcs segítségével távolítsa el a két biztonsági csavart, amelyek az intelligens fedélzárat a számítógépházhoz rögzítik. Az intelligens fedélzárat rögzítő csavarok eltávolítása 4. Távolítsa el az intelligens fedélzárat. Az intelligens fedélzár visszahelyezéséhez rögzítse eredeti helyére a zárat a biztonsági csavarokkal. 2 4 Útmutató a hardver használatához

17 Hardverbővítés A számítógép fedelének eltávolítása Új eszköz telepítésekor el kell távolítania a számítógép borítólapját, hogy hozzáférhessen a gép belsejéhez. A számítógép két oldalán található gyorszárak segítségével szerszámok nélküli is könnyen eltávolíthatja a borítólemezt. A fedél eltávolítása: 1. Ha bezárta az intelligens fedélzárat, kinyitásához olvassa el az intelligens fedélzárról szóló részt, vagy használja a Computer Setup segédprogramot. Å FIGYELEM! 2. Kapcsolja ki a számítógépet és minden külső eszközt. 3. Húzza ki a tápkábelt a fali aljzatból, majd válassza le a külső eszközöket. A számítógép fedelének eltávolítása előtt ellenőrizze, hogy a számítógép ki legyen kapcsolva és ne csatlakozzon az elektromos hálózathoz. 4. Nyomja be az előlap két oldalán található gombokat a gyorszárak kioldásához. 5. Húzza előre a számítógép fedelét, majd engedje el a gombokat és vegye le a fedelet. A fedél visszahelyezésekor fordított sorrendben hajtsa végre a fenti lépéseket. A számítógép fedelének eltávolítása Útmutató a hardver használatához 2 5

18 Hardverbővítés További memóriamodulok beépítése A számítógép kettős soros elrendezésű (DIMM), kétszeres adatátviteli sebességű, szinkronizált dinamikus véletlen hozzáférésű memóriával (DDR-SDRAM) kerül forgalomba. DIMM modulok Az alaplap memória-bővítőhelyeibe szabványos DIMM memória helyezhető. A bővítőhelyeken legalább egy gyárilag beépített memóriamodul található. Előfordulhat, hogy a maximális memóriakapacitás eléréséhez a gyárilag beépített DIMM memóriamodult nagyobb kapacitásúra kell cserélnie. DDR-SDRAM DIMM memóriamodulok A rendszer megfelelő működése érdekében DDR-SDRAM DIMM modulokat támogató rendszer esetében használjon szabványos, 184 tűs, nem pufferelt, 200 MHz-es PC 1600, illetve 266 MHz-es PC 2100 rendszerű, 2,5 voltos DDR-SDRAM DIMM modulokat. A DDR-SDRAM DIMM moduloknak támogatniuk kell a 2 (CL=2) vagy a 2,5 (CL=2,5) órajelnyi CAS-késleltetést. Ezenfelül tartalmazniuk kell a JEDEC előírásainak megfelelő SPD-adatokat. Az x4 SDRAM-ból álló DIMM modulok nem használhatók. Nem támogatott DIMM modulok használata esetén a rendszer nem indul el. Az Intel 845-G lapkakészlet nem támogatja az ECC-memóriamodulokat. DDR-SDRAM DIMM memóriamodulok behelyezése Ä VIGYÁZAT! A memóriafoglalatok aranyozott fémérintkezőkkel vannak ellátva. A memória bővítésekor a különböző fémek érintkezése során esetenként kialakuló korrózió vagy oxidáció elkerülése érdekében aranyozott érintkezőjű memóriamodulokat kell használni. 2 6 Útmutató a hardver használatához

19 Hardverbővítés Ä VIGYÁZAT! Ä VIGYÁZAT! Ä VIGYÁZAT! A sztatikus elektromosság károsíthatja a számítógép és a külső eszközök elektronikus alkatrészeit. A műveletek végrehajtása előtt a sztatikus elektromosság kisütése érdekében érintsen meg egy földelt fémtárgyat. További tudnivalók az E függelék Elektrosztatikus kisütés című részében találhatók. A memóriamodulok kezelésekor ügyeljen arra, hogy ne érintse meg az érintkezőket, mert ez károsíthatja a modult. 1. Ha az intelligens fedélzár (Smart Cover Lock) zárva van, nyissa ki azt a Computer Setup segédprogram segítségével. 2. Állítsa le a megfelelő módon az operációs rendszert, kapcsolja ki a számítógépet és a külső eszközöket, majd húzza ki a tápkábelt a fali aljzatból. 3. Távolítsa el a számítógép fedelét. 4. Fordítsa a meghajtókeretet függőleges helyzetbe. A meghajtókeret felemelése vagy leengedése előtt a véletlen károkozás elkerülése érdekében ellenőrizze a kábelek helyzetét. A meghajtókeret elfordítása Útmutató a hardver használatához 2 7

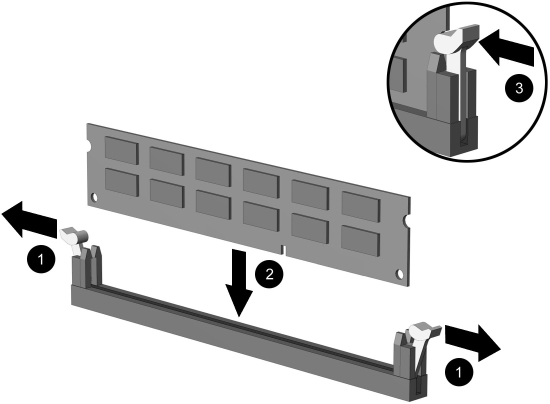

20 Hardverbővítés Å FIGYELEM! 5. Keresse meg a memóriafoglalatokat. A személyi sérülések elkerülése érdekében hagyja lehűlni a belső alkatrészeket, mielőtt megérintené azokat. 6. Állítsa a memória-bővítőhely 1 mindkét reteszét nyitott helyzetbe, majd illessze a helyére a memóriamodult 2. DIMM modul beépítése 7. Az új modult a gyárilag beépített modulhoz legközelebb eső bővítőhelybe építse be. A további bővítések során kövesse a bővítőhelyek számozási sorrendjét. 8. A memóriamodul csak egyféleképpen helyezhető be. A memóriamodulon lévő bevágást illessze a bővítőhelyen lévő ütközőhöz. Nyomja be a modult úgy a foglalatba a reteszek befelé nyomásával, hogy a modul teljesen bekerüljön és megfelelően illeszkedjen További modulok behelyezéséhez ismételje meg a 6-8. lépést. 10. Helyezze vissza a számítógép fedelét. 2 8 Útmutató a hardver használatához

21 Hardverbővítés 11. Ha rendszeresen használja a számítógép-burkolat eltávolítását érzékelő szolgáltatást (Smart Cover Lock), a Computer Setup segédprogram segítségével engedélyezze azt, majd engedélyezze a burkolat eltávolításának érzékelését (Smart Cover Sensor) is. A számítógép bekapcsoláskor automatikusan érzékeli az újonnan behelyezett memóriamodulokat. A bővítőkártya-foglalat eltávolítása A bővítőkártya-foglalat eltávolítása: 1. Ha az intelligens fedélzár (Smart Cover Lock) zárva van, nyissa ki azt a Computer Setup segédprogram segítségével. 2. Kapcsolja ki a számítógépet és minden külső eszközt. 3. Húzza ki az elektromos hálózati vezetéket a fali csatlakozóból, és válasszon le minden olyan külső eszközt, amely a bővítőkártya-foglalathoz csatlakozik. 4. Távolítsa el a számítógép fedelét. 5. Húzzon ki minden kábelt, amely a bővítőkártyához csatlakozik. 6. A bővítőkártya-foglalatot felfelé húzva távolítsa el a házból. Útmutató a hardver használatához 2 9

22 Hardverbővítés A bővítőkártya-foglalat eltávolítása A bővítőkártya-foglalat visszahelyezésekor győződjön meg arról, hogy a merevítő füle illeszkedik a tápegység oldalán lévő nyílásba. Bővítőkártya behelyezése A számítógép két PCI bővítőhellyel rendelkezik 1. A bővítőhelyek legfeljebb 17,46 cm hosszúságú bővítőkártya befogadására alkalmasak. Bővítőkártya beépítése: 1. Ha az intelligens fedélzár (Smart Cover Lock) zárva van, nyissa ki azt a Computer Setup segédprogram segítségével. 2. Kapcsolja ki a számítógépet és minden külső eszközt. 3. Húzza ki az elektromos hálózati vezetéket a konnektorból, majd válassza le az összes külső eszközt. 4. Távolítsa el a számítógép fedelét Útmutató a hardver használatához

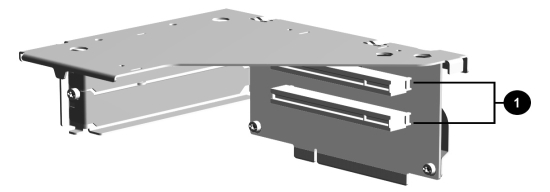

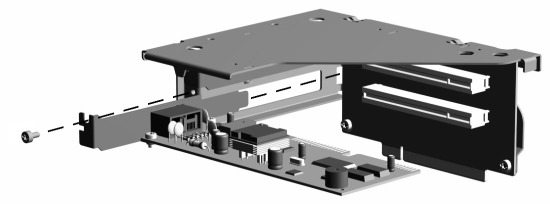

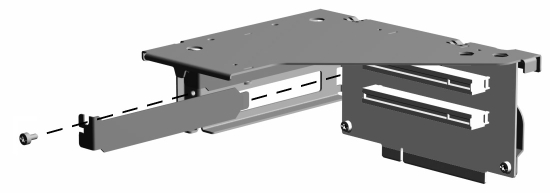

23 Hardverbővítés 5. Vegye ki a bővítőkártya-foglalatot és keresse meg azt a bővítőhelyet, amelybe a kártyát be szeretné helyezni. A bővítőkártya-foglalaton található bővítőhelyek 6. Távolítsa el azokat a csavarokat, amelyek a bővítőhely fedelét a bővítőkártya-foglalathoz rögzítik. 7. Távolítsa el a bővítőhely fedelét. A bővítőhely fedelének eltávolítása 8. Helyezze be a bővítőkártyát. Bővítőkártya behelyezése A bővítőkártya behelyezésekor határozott mozdulattal nyomja le a kártyát, hogy a teljes csatlakozó megfelelően illeszkedjen a bővítőfoglalatba. 9. A kártya rögzítése érdekében helyezze vissza a rögzítőcsavarokat. Útmutató a hardver használatához 2 11

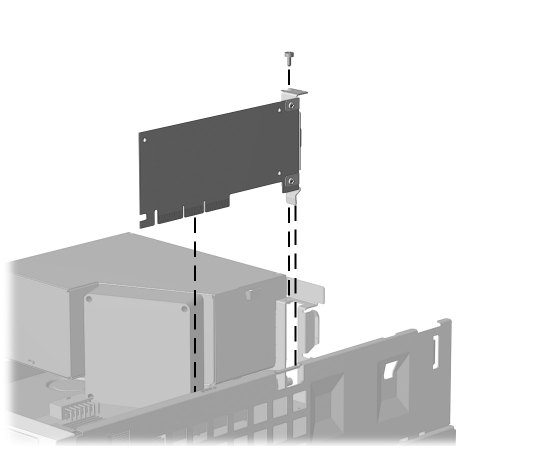

24 Hardverbővítés Az AGP-kártya eltávolítása Az alaplap AGP bővítőhelyén egy 1,5 voltos AGP-kártya (gyorsított grafikai port) található. Az AGP-kártya eltávolítása az AGP bővítőhelyről: 1. Ha az intelligens fedélzár (Smart Cover Lock) zárva van, nyissa ki azt a Computer Setup segédprogram segítségével. 2. Kapcsolja ki a számítógépet és minden külső eszközt. 3. Húzza ki az elektromos hálózati vezetéket a konnektorból, majd válassza le az összes külső eszközt. 4. Távolítsa el a számítógép fedőlapját. (Az ezzel kapcsolatos tudnivalók a fejezet A számítógépfedél eltávolítása című témakörében találhatók.) 5. Távolítsa el a bővítőkártya-foglalatot. (Az ezzel kapcsolatos tudnivalók a fejezet A bővítőkártya-foglalat eltávolítása című témakörében találhatók.) 6. Keresse meg az alaplapon az AGP-kártyát. 7. Távolítsa el a csavart az AGP keretének tetejéről. 8. Felfelé húzva távolítsa el az AGP-kártyát. Az AGP-kártya eltávolítása Az AGP-kártya visszahelyezésekor fordított sorrendben hajtsa végre a fenti lépéseket Útmutató a hardver használatához

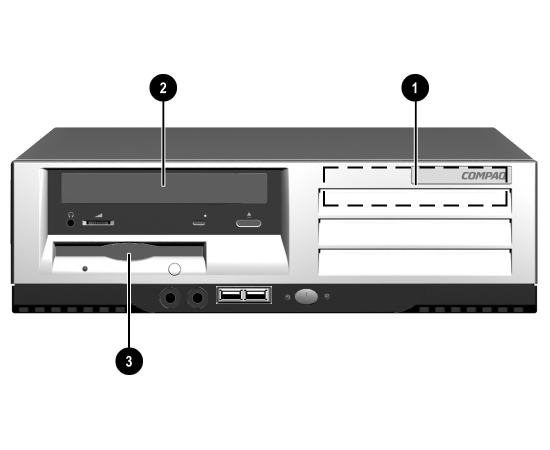

25 Hardverbővítés A meghajtók helye Meghajtóhelyek asztali konfigurációban 1 3,5 hüvelykes, belső, 1/3 egység magas, szabványos merevlemezmeghajtó-rekesz 2 5,25 hüvelykes rekesz az új meghajtók számára 3 3,5 hüvelykes, 1/3 egység magas, szabványos 1,44 MB-os hajlékonylemez-meghajtó A számítógépbe telepített tárolóeszközök típusának, méretének és kapacitásának megállapításához futtassa a Computer Setup segédprogramot. További tudnivalók az Útmutató a Computer Setup segédprogram használatához című dokumentumban találhatók. Útmutató a hardver használatához 2 13

26 le: Hardverbővítés További meghajtók beépítése Ä VIGYÁZAT! A számítógép két külső meghajtókerettel rendelkezik. Az első egy gyárilag beszerelt hajlékonylemez-meghajtót tartalmaz. További meghajtók beépítésekor vegye figyelembe az alábbiakat. Az optimális teljesítmény érdekében a merevlemez-meghajtókat az elsődleges vezérlőhöz csatlakoztassa. A bővítőegységeket (például optikai meghajtót, szalagos IDE-meghajtót vagy hajlékonylemez-meghajtót) a másodlagos vezérlőhöz csatlakoztassa 80 érintkezős IDE-kábel használatával. A félmagasságú rekeszbe 1/3 vagy fél egység magas meghajtó szerelhető be. A meghajtó megfelelő elhelyezéséhez csavarokat kell használni. A Compaq e célra felhasználható csavarokat helyezett el a számítógép házának elején, az előlap mögött. Vannak olyan alkatrészek, amelyek metrikus hardvereszközöket használnak. A Compaq által szállított metrikus csavarok színe fekete. Az adatvesztés, valamint a számítógép és a meghajtó megrongálódásának elkerülése érdekében tartsa be az alábbiakat: Merevlemez behelyezésekor vagy eltávolításakor az előírt módon lépjen ki az operációs rendszerből, majd kapcsolja ki a számítógépet. Ne távolítsa el a merevlemez-meghajtót, amikor a számítógép be van kapcsolva vagy készenléti állapotban van. A meghajtó megérintése előtt szüntesse meg sztatikus elektromos töltését. Amikor a meghajtót a kezében tartja, ne érintse annak csatlakozóját. Az elektrosztatikus töltés által okozott károk megelőzésével kapcsolatos tudnivalók az E függelék Elektrosztatikus kisütés című részében találhatók. A meghajtót körültekintően kezelje, és védje az ütéstől. A meghajtót behelyezéskor ne erőltesse. Óvja a merevlemezt a nedvességtől, a szélsőséges hőmérséklettől és a monitor vagy hangszóró közelében keletkező erős mágneses tértől. Új merevlemez beszerelése A 3,5 hüvelykes merevlemez-meghajtó a számítógép jobb oldalán található. A meghajtó eltávolítása és cseréje: 1. Ha az intelligens fedélzár (Smart Cover Lock) zárva van, nyissa ki azt a Computer Setup segédprogram segítségével Útmutató a hardver használatához

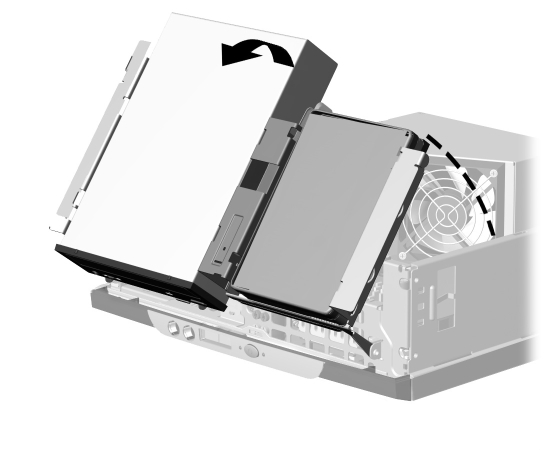

27 Hardverbővítés 2. Kapcsolja ki a számítógépet és minden külső eszközt. 3. Húzza ki a hálózati csatlakozót a hálózati aljzatból. 4. Távolítsa el a számítógép fedelét. 5. Húzza ki a 1 tápkábelt és az 2 adatkábelt a meghajtó hátuljából. A kábelek kihúzása a merevlemezből 6. Húzza el a meghajtórögzítő reteszt a meghajtótól. 7. Csúsztassa a meghajtót a rekesz hátsó részébe, majd vegye ki. A merevlemez eltávolítása (a ház hátoldala felől nézve) Útmutató a hardver használatához 2 15

28 Hardverbővítés A merevlemez-meghajtó cseréjekor helyezze át a négy csavart a régi meghajtóról az újra. A csavarok veszik át a meghajtósínek szerepét. Ha a számítógép nem ismeri fel automatikusan a telepített merevlemezt, olvassa el a B függelék Útmutató a merevlemez-meghajtó beszereléséhez című részét. Ä VIGYÁZAT! Az adatvesztés, valamint a számítógép és a meghajtó megrongálódásának elkerülése érdekében tartsa be az alábbiakat. Merevlemez-meghajtó beépítésekor és eltávolításakor kapcsolja ki a számítógépet. Ne távolítsa el a merevlemez-meghajtót, amikor a számítógép be van kapcsolva vagy készenléti állapotban van. A meghajtó megérintése előtt szüntesse meg sztatikus elektromos töltését. Amikor a meghajtót a kezében tartja, ne érintse annak csatlakozóját. Az elektrosztatikus töltés által okozott károk megelőzésével kapcsolatos tudnivalók az E függelék Elektrosztatikus kisütés című részében találhatók. A meghajtót körültekintően kezelje, és védje az ütéstől. A meghajtót behelyezéskor ne erőltesse. Óvja a merevlemezt a nedvességtől, a szélsőséges hőmérséklettől és a monitor vagy hangszóró közelében keletkező erős mágneses tértől. Ha a meghajtót postán kell feladnia, tegye speciális védőcsomagolásba, és lássa el Törékeny! óvatosan kezelendő! címkével. Optikai meghajtó eltávolítása Ä VIGYÁZAT! A meghajtó eltávolítása előtt ki kell venni a lemezt a meghajtóból. Optikai meghajtók a CD-ROM-, CD-RW- és DVD-ROM-meghajtók. 1. Ha az intelligens fedélzár (Smart Cover Lock) zárva van, nyissa ki azt a Computer Setup segédprogram segítségével. 2. Kapcsolja ki a számítógépet és minden külső eszközt. 3. Húzza ki a hálózati csatlakozót a hálózati aljzatból. 4. Távolítsa el a számítógép fedelét. 5. Fordítsa a meghajtókeretet függőleges helyzetbe Útmutató a hardver használatához

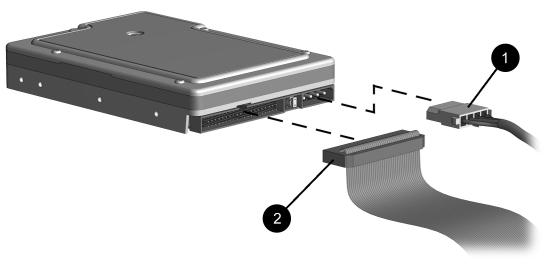

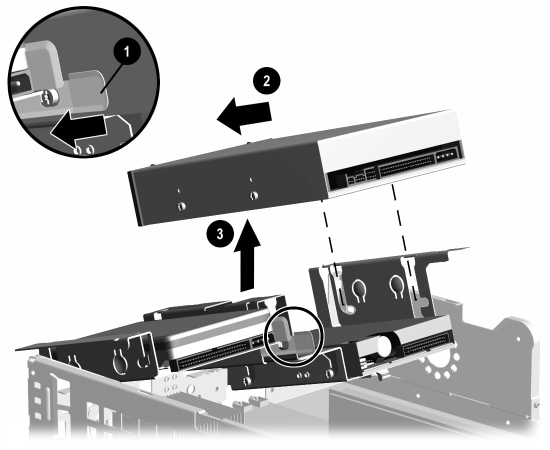

29 Hardverbővítés 6. Húzza ki a meghajtóhoz csatlakozó hang-, adat- és tápkábeleket. A hangkábel másik vége maradjon csatlakoztatva az alaplapon lévő hangcsatlakozóhoz. 7. Húzza el a meghajtórögzítő reteszt a meghajtótól Csúsztassa a meghajtót a meghajtókeret 2 eleje felé, majd vegye ki a meghajtót a számítógépből 3. Az optikai meghajtó eltávolítása A meghajtó visszahelyezésekor fordított sorrendben hajtsa végre a fenti lépéseket. A meghajtó cseréjekor helyezze át a négy csavart a régi meghajtóról az újra. A csavarok veszik át a meghajtósínek szerepét. Útmutató a hardver használatához 2 17

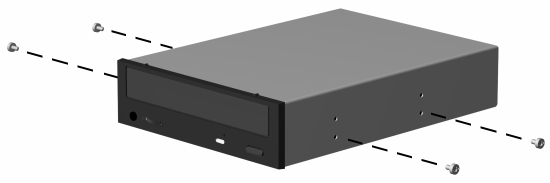

30 Hardverbővítés További optikai meghajtó beépítése További optikai meghajtó beszerelése: 1. Távolítsa el az optikai meghajtót, ha van. 2. Helyezzen két tartócsavart a meghajtó mindkét oldalára, az alsó nyílásokba. Ä VIGYÁZAT! Csak 5 mm hosszú csavarokat használjon tartócsavarként. Hosszabb csavarok használata esetén a meghajtó belső alkatrészei megsérülhetnek. Tartócsavarok felszerelése az optikai meghajtóra 3. Illessze a tartócsavarokat a meghajtókeret J-nyílásaiba. Csúsztassa be a meghajtót a számítógépbe. Győződjön meg arról, hogy a rugós retesz megfelelően rögzíti a meghajtót. 4. Emelje fel a meghajtókeretet függőleges helyzetbe, és csatlakoztassa a szalagkábelt és a hangkábelt az alaplaphoz. A szalagkábel és a hangkábel csatlakoztatása 2 18 Útmutató a hardver használatához

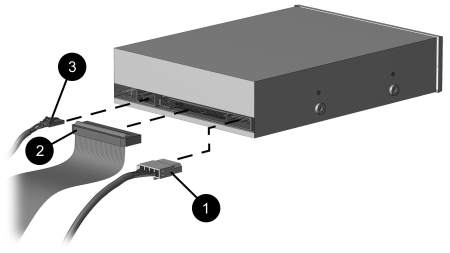

31 Hardverbővítés 5. Csatlakoztassa a tápkábelt 1, a szalagkábelt 2, és a hangkábelt 3 az optikai meghajtó hátuljához. 6. Fordítsa vissza a meghajtókeretet normál helyzetbe. Ä VIGYÁZAT! A szalagkábel, a hangkábel és a tápkábel csatlakoztatása az optikai meghajtóhoz. 7. Szükség esetén távolítsa el a takarólemezt az előlapról. 8. Helyezze vissza a számítógép fedelét. 9. A rendszer automatikusan felismeri a meghajtót, és újrakonfigurálja a számítógépet. A számítógép összeszerelésekor ellenőrizze, hogy a kábelek a megfelelő csatlakozókhoz csatlakoznak-e. A kábelek helytelen csatlakoztatása esetén a számítógép károsodhat. A MultiBay modul használata A MultiBay modul a kis méretű számítógép egyes típusaiba gyárilag be van építve. Ez egy olyan különleges meghajtórekesz, amelybe külön megvásárolható 12,7 mm-es cserélhető meghajtók helyezhetők, például: MultiBay 24-szeres maximális sebességű optikai meghajtó MultiBay 8-szoros sebességű optikai meghajtó RAM-olvasási funkcióval MultiBay optikai meghajtó MultiBay SMART merevlemez-meghajtó Útmutató a hardver használatához 2 19

32 Hardverbővítés Ä VIGYÁZAT! Az adatvesztés, valamint a számítógép és a meghajtó megrongálódásának elkerülése érdekében tartsa be az alábbiakat: Merevlemez behelyezésekor vagy eltávolításakor zárjon be minden alkalmazást, lépjen ki az operációs rendszerből, majd kapcsolja ki a számítógépet. Ne távolítsa el a merevlemez-meghajtót, amikor a számítógép be van kapcsolva vagy készenléti állapotban van. A meghajtó megérintése előtt szüntesse meg sztatikus elektromos töltését. Amikor a meghajtót a kezében tartja, ne érintse annak csatlakozóját. A nem merevlemezes meghajtók szállítása, tárolásra való elhelyezése és eltávolítása előtt győződjön meg arról, hogy a meghajtóban nincs adathordozó (CD vagy DVD), és az adathordozót tartó tálca zárva van. A meghajtót körültekintően kezelje, és védje az ütéstől. A meghajtót behelyezéskor ne erőltesse. Óvja a merevlemezt a nedvességtől, a szélsőséges hőmérséklettől és a monitor vagy hangszóró közelében keletkező erős mágneses tértől. Ha a meghajtót postán kell feladnia, tegye speciális védőcsomagolásba, és lássa el Törékeny! Óvatosan kezelendő! címkével. Üzem közben cserélhető MultiBay-meghajtók Ä VIGYÁZAT! A számítógép és a meghajtó károsodásának, illetve a meghajtón tárolt adatok elveszítésének megelőzése érdekében tartsa szem előtt az alábbiakat: Merevlemez-meghajtó behelyezésekor és eltávolításakor kapcsolja ki a számítógépet. Ne távolítsa el a merevlemez-meghajtót, ha a számítógép be van kapcsolva vagy készenléti állapotban van. Ha nem biztos benne, hogy a számítógép készenléti állapotban van-e, előbb kapcsolja be a számítógépet, majd kapcsolja ki. Ha a Windows 98 vagy a Windows NT 4.0 rendszer kiskereskedelmi forgalomban kapható verzióját használja, amely nem tartalmazza a Compaq szoftveres bővítéseit, kapcsolja ki a számítógépet, mielőtt behelyezné vagy eltávolítaná a meghajtót. Ha a Compaq által biztosított előtelepített operációs rendszert használja, merevlemezeken kívül bármilyen lemezt behelyezhet és eltávolíthat, miközben a számítógép bekapcsolt, kikapcsolt vagy készenléti állapotban van Útmutató a hardver használatához

33 Hardverbővítés A MultiBay modulban lévő merevlemez-meghajtók particionálása és formázása 1. Zárjon be minden alkalmazást, lépjen ki az operációs rendszerből, majd kapcsolja ki a számítógépet. 2. Helyezze a merevlemez-meghajtót a MultiBay modulba a Meghajtó helyezése a MultiBay modulba című rész utasításait követve. 3. Kapcsolja be a számítógépet. Kövesse a futtatott operációs rendszernek megfelelő utasításokat. Windows 2000 Professional, Windows XP Professional vagy Windows XP Home 1. A jobb gombbal kattintson a Sajátgép ikonra, kattintson a Kezelés parancsra, majd a Lemezkezelés elemre. 2. Jelölje ki a MultiBay merevlemez-meghajtót. 3. Kattintson a Partíció menü Létrehozás parancsára. Figyelmesen olvassa el a képernyőn megjelenő üzeneteket, és válaszoljon rájuk körültekintően. További információk a Microsoft Management Console online súgójában olvashatók, amely a konzol futtatásakor a Művelet menü Súgó parancsára kattintva nyitható meg. A MultiBay modult rögzítő biztonsági csavar eltávolítása A biztonsági csavar megakadályozza a MultiBay modul kioldóreteszének használatát, így a modulban lévő meghajtó nem vehető ki. Ha el kívánja távolítani a modulban lévő meghajtót, először a biztonsági csavart kell eltávolítania a mellékelt speciális Torx csavarhúzó segítségével. Útmutató a hardver használatához 2 21

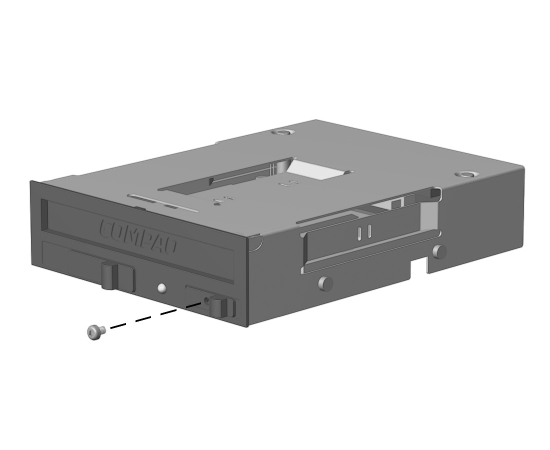

34 Hardverbővítés A MultiBay modult rögzítő biztonsági csavar eltávolítása Meghajtó helyezése a MultiBay modulba 1. Ha merevlemezt kíván behelyezni vagy eltávolítani, zárjon be minden alkalmazást, lépjen ki az operációs rendszerből, majd kapcsolja ki a számítógépet. 2. Vegye ki a meghajtóból az esetleg benne lévő adathordozót (például CD-t). 3. A meghajtót tetejével felfelé, csatlakozójával a számítógép felé tartva csúsztassa be a MultiBay rekeszbe és határozott mozdulattal nyomja a helyére, hogy a tápcsatlakozó megfelelően illeszkedjen Útmutató a hardver használatához

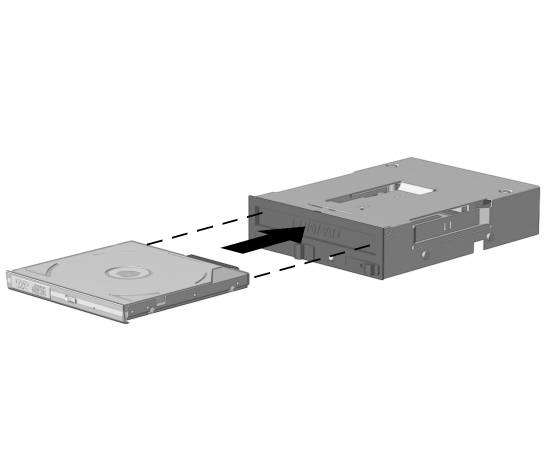

35 Hardverbővítés Meghajtó helyezése a MultiBay modulba Ha az eszköz nem jelenik meg, ellenőrizze, hogy telepítve vannak-e a szükséges eszközillesztők. Ha az eszközillesztők nem érhetők el, ingyenesen letöltheti azokat a Compaq webhelyéről a címen. Meghajtó eltávolítása a MultiBay modulból 1. Ha merevlemezt kíván behelyezni vagy eltávolítani, zárjon be minden alkalmazást, lépjen ki az operációs rendszerből, majd kapcsolja ki a számítógépet. 2. Távolítsa el a MultiBay modult rögzítő biztonsági csavart, ha az a számítógépben van. A MultiBay modul biztonsági csavarának eltávolításához A MultiBay modult rögzítő biztonsági csavar eltávolítása című részben talál útmutatást. Útmutató a hardver használatához 2 23

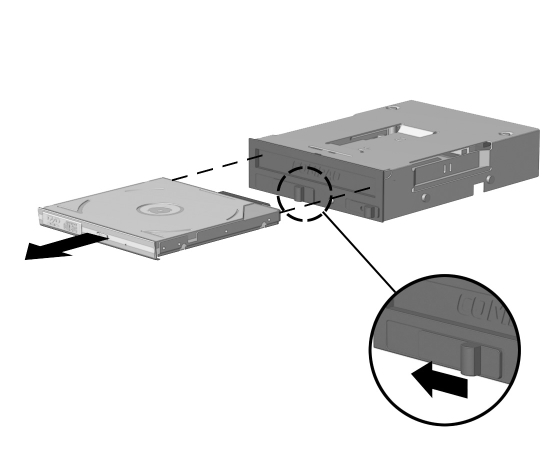

36 Hardverbővítés 3. A kioldókart balra csúsztatva lökje ki a meghajtót a MultiBay rekeszből. Meghajtó eltávolítása a MultiBay modulból 2 24 Útmutató a hardver használatához

37 A Műszaki adatok Compaq Evo kis méretű számítógép Az asztali számítógép méretei Magasság Szélesség Mélység 3,8 hüvelyk 13,1 hüvelyk 14,6 hüvelyk 9,7 cm 33,3 cm 37,1 cm Tömeg (kb.) 20,0 font 9,1 kg Maximális terhelhetőség (legnagyobb eloszló terhelés) 100,0 font 45,5 kg Hőmérséklettartomány Üzem közbeni Üzemen kívüli Relatív páratartalom (ki nem csapódó) Üzem közbeni Üzemen kívüli F F 10-90% 5-95% C C 10-90% 5-95% Maximális magasság (nyomásszabályzás nélkül)) Üzem közbeni Üzemen kívüli láb láb A működési hőmérséklet 3000 méter tengerszint feletti magasságig 300 méterenként 1,0 C-kal csökken, ha a számítógép nincs kitéve közvetlen napsütésnek. A hőmérséklet-változás ne lépje túl a 10 C/óra értéket. A felső korlátot a telepített beállítások típusa és száma módosíthatja m m Útmutató a hardver használatához A 1

38 Műszaki adatok Compaq Evo kis méretű számítógép Energiaellátás Működési feszültségtartomány Névleges feszültségtartomány Névleges frekvencia V (váltakozó feszültség) V (váltakozó feszültség) Hz V (váltakozó feszültség) V (váltakozó feszültség) Hz A rendszer energiaellátására a teljes feszültségtartományban aktívan korrigált teljesítménytényezős tápegység szolgál, így nagymértékben csökkenthető a bemeneti áram amplitúdója és harmonikus hullámzása. A bemenetifeszültség-választó kapcsoló szükségtelen. Kimenő teljesítmény 175 W 175 W Névleges áramfelvétel (maximum) Hőleadás Maximum Névleges 3 A (100 V váltakozó feszültségnél) 920 BTU/óra 460 BTU/óra 1,5 A (200 V váltakozó feszültségnél) 232 kcal/óra 116 kcal/óra A 2 Útmutató a hardver használatához

39 B Útmutató a merevlemez-meghajtó beépítéséhez A kábeles kijelölés használata Ultra ATA eszközökkel A Compaqtól további meghajtók rendelhetők olyan készletben, amely speciális meghajtókábelt is tartalmaz. A meghajtók kábeles kijelölésre vannak beállítva. Ez a funkció 0. (elsődleges) vagy 1. (másodlagos) eszközként azonosítja a meghajtót. Az 1. eszköz a kábel középső csatlakozójára kapcsolt meghajtó. A 0. eszköz a kábel végén található csatlakozóra kapcsolt meghajtó (csak a 80 érintkezős ATA kábelek esetében). Ultra ATA kábelt e függelék Útmutató az Ultra ATA eszközök telepítéséhez című témakörében tekinthet meg. A Compaq merevlemez-meghajtók átkötései kábeles kijelölésre vannak beállítva, ezért nincs szükség a meglévő vagy új meghajtók átkötésbeállításainak módosítására. Más gyártótól származó merevlemez-meghajtó vásárlásakor tanulmányozza a csomagban található útmutatót a kábelek megfelelő csatlakoztatásához és beállításához. Ha az elsődleges vezérlőre második eszközt is csatlakoztat, az optimális teljesítmény érdekében használjon 80 érintkezős Ultra ATA kábelt. Ez a kábel egyes modellekben alaptartozék. Útmutató a hardver használatához B 1

40 Útmutató a merevlemez-meghajtó beépítéséhez Útmutató az Ultra ATA eszközök telepítéséhez További Ultra ATA meghajtók beépítésekor vegye figyelembe az alábbiakat: Több Ultra ATA eszköz használata esetén az optimális teljesítmény elérése érdekében ajánlatos az eszközöket megosztani az elsődleges és a másodlagos Ultra ATA csatornák között. Ha további eszközöket szeretne az alaplaphoz kapcsolni, használjon újabb Ultra ATA kábelt. 80 érintkezős Ultra ATA kábel: Legfeljebb 46 cm hosszú, 80 érintkezős kábelt használjon. A 0. és az 1. eszköz csatlakozója közötti távolság nem lehet több, mint 15 cm. 80 érintkezős Ultra ATA kábel 1 0. eszköz (főmeghajtó) csatlakozója 2 1. eszköz (alárendelt meghajtó) csatlakozója 3 Alaplap csatlakozója Az optimális teljesítmény érdekében a merevlemez-meghajtókat az elsődleges vezérlőhöz csatlakoztassa. A bővítőeszközöket (például ATA rendszerű optikai, szalagos vagy hajlékonylemez-meghajtó) a másodlagos vezérlőhöz csatlakoztassa. A félmagasságú rekeszbe 1/3 vagy fél egység magas meghajtót szereljen be. Tartócsavarokkal állítsa a meghajtót a megfelelő helyzetbe a meghajtófoglalatban. A számítógép házának elején, az elülső takarólemez mögött található néhány e célra felhasználható tartócsavar. Vannak olyan kiegészítők, amelyek metrikus méretezésű (M3-as) csavarozással készülnek. A Compaq által szállított metrikus csavarok színe fekete. Ha a kábelhez csak egyetlen eszközt csatlakoztat, akkor azt a 0. eszköz csatlakozójára kell illesztenie. B 2 Útmutató a hardver használatához

41 Útmutató a merevlemez-meghajtó beépítéséhez SCSI-eszközök Ez a témakör az SCSI-eszközök használatával és telepítésével kapcsolatos tudnivalókat tartalmazza. Útmutató az SCSI-eszközök használatához SCSI-eszközök telepítésekor és használatakor vegye figyelembe az alábbiakat: Egyetlen Ultra SCSI vezérlő legfeljebb hét SCSI-eszközt képes ellátni csatornánként. A Wide-Ultra SCSI, Ultra-Wide SCSI, Wide Ultra2 SCSI, Ultra 320 SCSI és Ultra 160 SCSI vezérlők legfeljebb 15 SCSI-eszközt képesek ellátni csatornánként. Több SCSI-eszköz használata esetén az optimális teljesítmény elérése érdekében ajánlatos az eszközöket megosztani az A csatorna és a B csatorna között, amennyiben lehetséges. Ajánlott SCSI-kábel: 134,6 cm maximális hosszúságú, legfeljebb 5 különálló, minimum 5,25 hüvelyk (13,3 cm) meghajtási távolságra elhelyezett eszköz csatlakoztatására alkalmas, sodrott érpárú LVD- (Low Voltage Differential, kisfeszültségű differenciális jelátvitel) kábel, beépített lezárással. A kis méretű modellekben csak egyeszközös kábel használható. Az SCSI-vezérlőnek minden egyes telepített SCSI-eszközt egyedi SCSI-azonosítóval (0-7 vagy 8-15) kell azonosítania. A vezérlő az egyes SCSI-eszközöket azok SCSI-azonosítója alapján azonosítja, nem pedig a helyük alapján. Ha az SCSI-láncon belül áthelyezi valamelyik SCSI-eszközt egy másik helyre, az nem befolyásolja a vezérlő és az eszköz közötti kommunikációt. Az SCSI-eszközök számára lefoglalt és felhasználható SCSI-azonosítószámok a következők: 0 az elsődleges merevlemez-meghajtó számára fenntartva 7 a vezérlő számára fenntartva 1-6 és 8-15 további SCSI-eszközök számára Útmutató a hardver használatához B 3

42 Útmutató a merevlemez-meghajtó beépítéséhez Ä VIGYÁZAT! Az SCSI-láncot vagy -áramkört mindkét végén le kell zárni. A lezárás az alábbi módszerekkel hajtható végre: Használhat beépített lezárást tartalmazó kábelt. Ez a kábel a számítógép csomagolásában található. Használhat olyan kábelt, amelynek utolsó csatlakozójában ellenálló lezáródugó található. Bekapcsolhat a láncba olyan SCSI-eszközt, amelynek utolsó csatlakozójában van engedélyezve a lezárás. Bekapcsolhat a láncba olyan külső SCSI-eszközt, amelynél a számítógép hátlapján található külső SCSI-csatlakozóban van engedélyezve a lezárás. A külső SCSI-eszközöket a számítógép bekapcsolása előtt kapcsolja be. Így az SCSI-vezérlő felismeri a külső eszközöket. A rendszer külső és belső SCSI-eszközök (például merevlemez-meghajtó, szalagos meghajtó és optikai meghajtó) együttes használatára is képes. Nem ajánlatos eltérő sávszélességű SCSI-eszközöket használni egyazon SCSI-láncon belül vagy ugyanazon SCSI-csatornán. Ha eltérő sávszélességű eszközöket használ ugyanazon láncban vagy csatornán, a lánc minden esetben a benne található leglassabb eszköz adatátviteli sebességével fog működni. Wide-Ultra2, Ultra 160 és Ultra 320 eszközök vegyes használata megengedett. Kis sávszélességű eszközt csak olyan csatornára kapcsoljon, amelyen további kis sávszélességű eszközök találhatók. Ha újabb SCSI-eszközök telepítésével kapcsolatos információra van szüksége, tanulmányozza az eszközhöz mellékelt dokumentációt, vagy forduljon valamely Compaq-forgalmazóhoz, viszonteladóhoz vagy szervizhez. Ne vezesse a kábeleket a tápegység szellőzőnyílásainak közelében. Az ily módon vezetett kábelek akadályozhatják a tápegység szellőzését, aminek következtében az túlhevülhet. B 4 Útmutató a hardver használatához

43 Útmutató a merevlemez-meghajtó beépítéséhez Útmutató további SCSI-eszközök beépítéséhez Ha ugyanazon rendszerben vegyesen használ Ultra ATA és SCSI merevlemez-meghajtókat, az Ultra ATA meghajtó lesz a rendszermeghajtó, hacsak nem módosítja az indítási sorrendet az F10 billentyűvel indítható Computer Setup programban. Merevelemez-meghajtó cseréjekor az újonnan behelyezett meghajtónak ugyanolyan típusúnak kell lennie, mint az eltávolítottnak. Ha Ultra ATA merevlemez-meghajtót SCSI merevlemez-meghajtóra cserél, szükség van egy többcélú LVD (Low Voltage Differential, kisfeszültségű differenciális jelátvitel) SCSI-kábelkészletre. Ha csak egyetlen SCSI merevlemez-meghajtót használ, és a számítógépen legalább négy meghajtókeret van, a meghajtót a 4. keretbe illessze be. Teendők SCSI-eszköz beépítése előtt: Ellenőrizze a meghajtó SCSI-azonosítóját, és szükség esetén adjon meg egy egyedi számot. Erre vonatkozó útmutatás e függelék Útmutató a SCSI-eszközök használatához című témakörében vagy az eszköz dokumentációjában található. Állapítsa meg, hogy a lezárás engedélyezésére vagy letiltására van-e szükség az eszköz számára. Szükség szerint állítsa be a lezárást. Erre vonatkozó útmutatás e függelék SCSI-kábelek használata című témakörében vagy az eszköz dokumentációjában található. Vannak olyan eszközök, amelyeken nincs lezáró átkötés. Ezen eszközök esetén lezárt kábellel kell megoldani a lezárást. A külső SCSI-eszközöket a számítógép bekapcsolása előtt kapcsolja be. Ez lehetővé teszi az alaplapon található vezérlő számára a külső SCSI-eszköz felismerését és automatikus alaphelyzetbe állítását. Ha külső SCSI-eszköz csatlakozik a számítógép hátoldalán található külső SCSI-csatlakozóhoz, az az eszköz lesz az SCSI-lánc vége, ezért azt kell lezárni. Útmutató a hardver használatához B 5

44 Útmutató a merevlemez-meghajtó beépítéséhez SCSI-vezérlők SCSI-kábel Egyes modellek (például munkaállomások) olyan beépített egycsatornás Ultra 160 SCSI-vezérlővel kerülnek forgalomba, amelyhez az alaplapon belső csatlakozó található. Az elülső meghajtókeretek nagy tárolóképességű SCSI-eszközök beépítésére és csatlakoztatására szolgálnak. SCSI-kábelek használata Egyes modellek olyan többcélú SCSI-kábellel kerülnek forgalomba, amely támogatja az LVD (Low Voltage Differential, kisfeszültségű differenciális jelátvitel) vagy az egyoldali bevezetésű eszközök használatát. A kábel legfeljebb három SCSI-eszközt képes fogadni az elülső meghajtókeret területén (az Ultra ATA csatlakozással rendelkező modellekhez nem tartozik SCSI-kábel.) Öteszközös SCSI-kábel lezárással Előfordulhat, hogy egyes számítógépek az ábrán bemutatottól eltérő kábellel kerülnek forgalomba (öteszközös kábel). A kis méretű modellekben csak egyeszközös kábel használható. Ha újabb SCSI-eszközök telepítésével kapcsolatos információra van szüksége, tanulmányozza az eszközkiegészítő készlethez mellékelt dokumentációt, vagy forduljon valamely Compaq-forgalmazóhoz, viszonteladóhoz vagy szervizhez. B 6 Útmutató a hardver használatához

45 Útmutató a merevlemez-meghajtó beépítéséhez Az SCSISelect segédprogram használata SCSI-eszközökkel Az SCSI-kártya tartalmazza az SCSISelect segédprogramot, amellyel beállítható a kártya és futtathatók az SCSI lemezkezelő segédprogramok. Az SCSISelect segédprogram futtatása: Ha engedélyezve van a POST-üzenetek megjelenítése: Nyomja le a CTRL+A billentyűkombinációt a Press <Ctrl><A> for SCSISelect Utility (Nyomja le a CTRL+A billentyűket az SCSISelect segédprogram indításához) üzenet megjelenésekor a bekapcsolási önellenőrzés (POST) folyamán. Ha le van tiltva a POST-üzenetek megjelenítése: A Compaq emblémát tartalmazó képernyő megjelenésekor nyomja le bármelyik billentyűt a képernyő elhagyásához. Az emblémát megjelenítő képernyő elhagyása után a CTRL+A billentyűk azonnali lenyomásával léphet be az SCSISelect segédprogramba. A megjelenő menü a következő pontokat tartalmazza: Configure/View Host Adapter Settings (A kártya beállításainak megjelenítése/megadása) SCSI Bus Interface Definitions (Az SCSI-buszos illesztőfelület beállításai) Host Adapter SCSI ID (A kártya SCSI-azonosítója) SCSI Parity Checking (SCSI-paritásellenőrzés) Host Adapter SCSI Termination (A kártya SCSI-lezárása) Additional Options (További beállítások) Boot Device Options (A rendszerindító eszköz beállításai) SCSI Device Configuration (Az SCSI-eszközök beállítása) Advanced Configuration Options (Speciális konfigurációs beállítások) SCSI Disk Utilities (SCSI lemezkezelő segédprogramok) Megjeleníti az összes SCSI-eszközt és SCSI-azonosítót. Útmutató a hardver használatához B 7

46 Útmutató a merevlemez-meghajtó beépítéséhez Ha további információra van szüksége a POST-üzenetek megjelenítési állapotának beállításával kapcsolatban, tanulmányozza a Compaq dokumentációs CD-n található Útmutató a Computer Setup segédprogram használatához című dokumentumot. A csendes meghajtó beállítás kiválasztása A Quiet Drive (Csendes meghajtó) funkció nem alapszolgáltatás, ezért előfordulhat, hogy nincs telepítve a számítógépre (csak UATA meghajtók esetében). Ha a számítógép rendelkezik a Quiet Drive (Csendes meghajtó) funkcióval, vagy ha csendes meghajtót kíván telepíteni, beállíthatja a meghajtót úgy, hogy csendes üzemmódban (Quiet) vagy teljesítmény üzemmódban (Performance) működjön (a teljesítmény üzemmód az alapértelmezett beállítás). Üresjáratban a csendes meghajtó kb. 4 db-lel alacsonyabb akusztikus zajt kelt a normál meghajtónál. Csendes üzemmódban a csendes meghajtó kb. 7 db-lel alacsonyabb akusztikus zajszinten végzi az adatok olvasását és írását, mint a normál meghajtó. Quiet (Csendes) üzemmódban a meghajtó nem a maximális teljesítményszinten működik. A meghajtó maximális teljesítményéhez állítsa a meghajtót teljesítmény üzemmódba. Ha ellenőrizni kívánja, hogy a számítógép csendes meghajtót tartalmaz-e, vagy be akarja kapcsolni a csendes üzemmódot, akkor hajtsa végre az alábbi lépéseket: 1. Kapcsolja be, vagy indítsa újra a számítógépet. Windows operációs rendszer használata esetén kattintson a Start gombra, majd a Leállítás (Shut Down) parancsra, és válassza az Újraindítás (Restart) lehetőséget. 2. Amikor a képernyő jobb alsó sarkában megjelenik az F10 = Setup üzenet, nyomja le az F10 billentyűt. B 8 Útmutató a hardver használatához

47 Útmutató a merevlemez-meghajtó beépítéséhez Ha nem nyomja le az F10 billentyűt, amíg az üzenet a képernyőn látható, a segédprogram elindításához újra kell indítania a számítógépet. 3. Válassza ki a listából a megfelelő nyelvet, majd nyomja le az Enter billentyűt. 4. A Computer Setup Utilities (Számítógép-beállítás segédprogram) menüben öt beállítás jelenik meg. A nyílbillentyűkkel vagy a TAB billentyűvel válassza ki a Storage (Tárolás) menü Device Configuration (Eszközkonfiguráció) parancsát. 5. Az eszközlistában válassza ki a meghajtót. Nyomja le az Enter billentyűt. 6. Válassza ki a Quiet Drive (Csendes meghajtó) menü Quiet (Csendes) beállítását (a Performance = Teljesítmény beállítás az alapbeállítás). Ha a Quiet Drive (Csendes meghajtó) parancs nem jelenik meg, akkor a számítógép nem tartalmaz csendes meghajtót. 7. A módosítások érvényesítéséhez és mentéséhez válassza a File menü Save Changes (Módosítások mentése) parancsát. Útmutató a hardver használatához B 9

48 C Az elem cseréje A számítógéphez mellékelt elem a belső óra (Real Time Clock, RTC) energiaellátását biztosítja. Az elem minimális élettartama körülbelül három év. Az elem cseréjekor a számítógépbe eredetileg beültetett elemmel megegyező típusú elemet használjon. A számítógép 3 V-os lítium-gombelemmel kerül forgalomba. A lítiumelem élettartama meghosszabbítható, ha a számítógépet feszültség alatt álló hálózati dugaljra csatlakoztatja. A lítiumelem csak akkor üzemel, ha a számítógép NINCS az elektromos hálózatra csatlakoztatva. Å FIGYELEM! Ä VIGYÁZAT! A számítógépben beépített lítium-mangándioxid-elem üzemel. Helytelen kezelés esetén az elem tüzet vagy égési sérüléseket okozhat. A személyi sérülés elkerülése érdekében tartsa be a következőket: Ne próbálja újratölteni az elemet. Ne tegye ki 60 C-nál magasabb hőmérsékletnek. Ne szerelje szét, ne préselje össze, ne szúrja fel, ne dobja tűzbe vagy vízbe, és ne zárja rövidre az érintkezőit. Az elem cseréjéhez csak az adott termékhez való Compaq cserealkatrészt használja. Az elem cseréje előtt feltétlenül biztonsági másolatot kell készítenie a számítógép CMOS-beállításairól. Az elem eltávolításakor vagy cseréjekor a CMOS-beállítások törlődnek. A CMOS-beállítások biztonsági másolatának elkészítéséről a Hibaelhárítási útmutató áttanulmányozásával szerezhet információt. N Az elemeket és akkumulátorokat ne dobja a háztartási szemét közé. Az újrahasznosítás vagy megfelelő megsemmisítés érdekében az elemeket és akkumulátorokat vigye veszélyeshulladék-gyűjtő helyre, illetve juttassa vissza a Compaqhoz, valamelyik hivatalos partneréhez vagy képviseletéhez. Útmutató a hardver használatához C 1

49 Az elem cseréje Ä VIGYÁZAT! Az elektrosztatikus töltés károsíthatja a számítógép és a külső eszközök elektronikus alkatrészeit. A műveletek végrehajtása előtt a sztatikus elektromosság kisütése érdekében érintsen meg egy földelt fémtárgyat. 1. Ha az intelligens fedélzár (Smart Cover Lock) zárva van, a Computer Setup segédprogrammal nyissa ki a zárat, és tiltsa le az intelligens fedélfelnyitás-érzékelőt (Smart Cover Sensor). 2. Állítsa le a megfelelő módon az operációs rendszert, kapcsolja ki a számítógépet és a külső eszközöket, húzza ki a tápkábelt a fali aljzatból, és távolítsa el a számítógép fedelét vagy fedőlapját. Előfordulhat, hogy az elemhez csak valamelyik bővítőkártya eltávolításával fér hozzá. 3. Keresse meg az elemet és az elemtartót az alaplapon. 4. Attól függően, hogy az alaplapon milyen elemtartó található, cserélje ki az elemet az alábbi útmutatás szerint. 1. típus a. Emelje ki az elemet a tartóból. Gombelem eltávolítása (1. típus) b. Helyezze be a csereelemet a pozitív pólusával felfelé. Az elemtartó automatikusan rögzíti az elemet a megfelelő helyzetben. C 2 Útmutató a hardver használatához

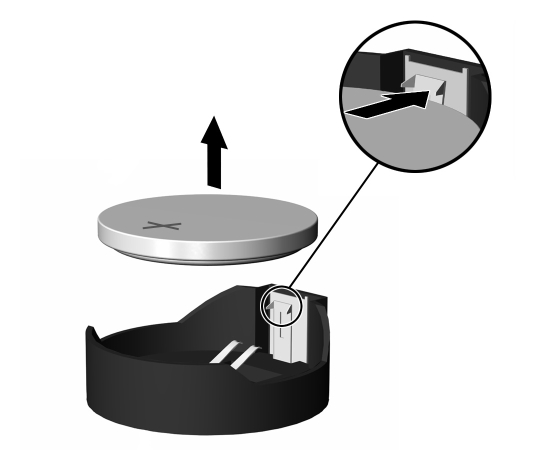

50 Az elem cseréje 2. típus a. Ahhoz, hogy az elemet el tudja távolítani a tartóból, nyomja össze az elem egyik széle fölé nyúló fémkapcsot. b. Amikor az elem felpattan, emelje ki azt. Gombelem eltávolítása (2. típus) Útmutató a hardver használatához C 3

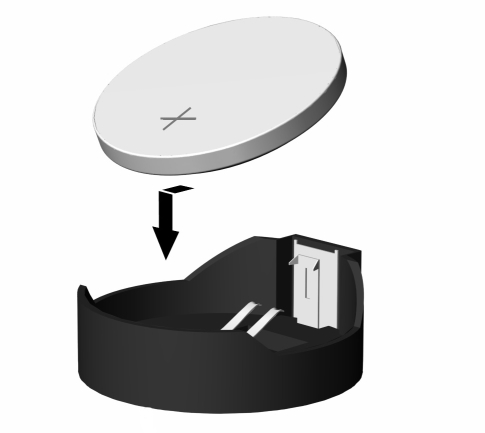

51 Az elem cseréje c. Új elem behelyezéséhez csúsztassa az elem egyik szélét a kapocs pereme alá, pozitív pólusával felfelé. Nyomja lefelé az elem másik szélét mindaddig, amíg a kapocs rápattan arra. Gombelem cseréje (2. típus) Az elem cseréjét követően a következő lépések végrehajtásával fejezheti be a műveletet. 5. Helyezze vissza a számítógép fedelét vagy borítólemezét. 6. Csatlakoztassa a számítógépet a fali aljzathoz, majd kapcsolja be. 7. A Setup segédprogram segítségével állítsa be újból a dátumot, az időt, a jelszavakat és a többi speciális rendszerbeállítást. További útmutatást az Útmutató a Computer Setup segédprogram használatához című dokumentum tartalmaz. Ha rendszeresen használja a számítógép-burkolat eltávolítását érzékelő szolgáltatást (Smart Cover Lock), a Setup segédprogram segítségével engedélyezze azt, majd engedélyezze a burkolat eltávolításának érzékelését (Smart Cover Sensor) is. C 4 Útmutató a hardver használatához

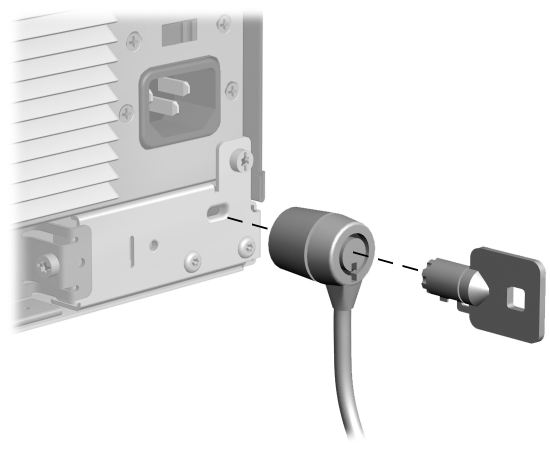

52 D Biztonsági záras védelem Biztonsági zár felszerelése A számítógép lezárására számos különféle biztonsági zár használható. A következő ábrák néhány, modellenként eltérő biztonsági megoldást mutatnak be. A számítógépek házainak eltéréséből adódóan előfordulhat, hogy a foglalatok másként helyezkednek el, mint ahogyan az ábrán látható. Å FIGYELEM! A kábelzár felszerelése A sérülések elkerülése érdekében körültekintően kezelje a biztonsági kengyel különválasztott részeit; a fémperemek élesek lehetnek. A kengyel felhelyezésekor ügyeljen arra, hogy az éles peremek ne nyúljanak túl a számítógép házának szélein. Útmutató a hardver használatához D 1

53 Biztonsági záras védelem Biztonsági kábel felszerelése A számítógép biztonsági kábellel rögzíthető. A következő ábrán látható biztonsági kábel számítógéptípusonként eltérő kialakítású lehet. A számítógépek házainak eltéréséből adódóan előfordulhat, hogy a foglalatok másként helyezkednek el, mint ahogyan az ábrán látható. D 2 Útmutató a hardver használatához
