1 ÚJ FEJLESZTÉSEK ÉS TECHNOLÓGIÁK A FENNTARTHATÓ FEJLŐDÉS JEGYÉBEN KIÖNTŐHABARCSOK ÉS PÁLYALEMEZ SZIGETELÉSI RENDSZEREK LEGÚJABB GENERÁCIÓI BERECZ ANDRÁS SIKA HUNGÁRIA KFT./ ÉPÍTŐIPARI ÜZLETÁG ÉPÍTMÉNYEINK VÉDELME 2014 RÁCKEVE

2 TARTALOMJEGYZÉK 1. A FENNTARTHATÓ FEJLŐDÉS STRATÉGIAI KIHÍVÁSAI 2. KORSZERŰ KIÖNTŐHABARCSOK ALKALMAZÁSA 3. PÁLYALEMEZ SZIGETELÉSI RENDSZEREK ÚJABB GENEREÁCIÓI 2

3 A FENNTARTHATÓ FEJLŐDÉS STRATÉGIAI KIHÍVÁSAI A GYÁRTÓ SZEMSZÖGÉBŐL

4 A FŐ KÉRDÉSEK ÉS SZEMPONTOK... ERŐFORRÁSOK ÉS ENERGIA IGÉNY KLÍMA VÁLTOZÁS VÍZIGÉNY NÉPESSÉG NÖVEKEDÉS 4

5 MEGATRENDEK... Klíma változás Vízigény növekedése Energiaigény Nyersanyag Urbanizáció, népesség Építőipari trendek 5

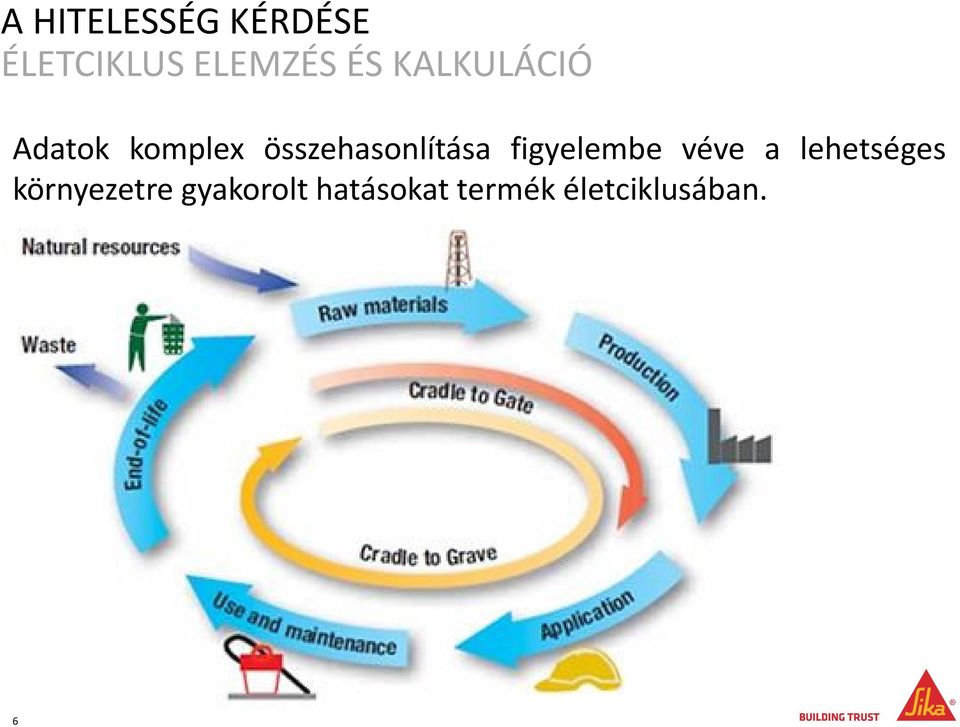

6 A HITELESSÉG KÉRDÉSE ÉLETCIKLUS ELEMZÉS ÉS KALKULÁCIÓ Adatok komplex összehasonlítása figyelembe véve a lehetséges környezetre gyakorolt hatásokat termék életciklusában. 6

7 FEJLŐDÉSI LEHETŐSÉGEK, GONDOLATOK Gyártási energiahatékonyság, Új anyag, alapanyag kombinációk pl. súlycsökkentés, üzemanyag megtakarítás és energiahatékonyság irányában, Épületek, az építés, és a szállítás energiahatékonysága, Zöld épület értékelések, szabványok, irányelvek alkalmazása a meghatározó beruházásokon/ középületeken, Újra hasznosított alapanyagok alkalmazása az építéskémiában, Újra hasznosítható végtermékek, Közérdek: Ügyfelek, befektetők, irányító szervek, Fenntarthatóság kérdése beszállítói üzleti előny, A globális kihívások alkotta hatékonyság és értékteremtés, 7

8 AZ EREDMÉNY A E FŐ HATÁSON Összesített energiaigény Nyári szmog hatás Globális felmelegedés 8

9 HATÁSOK ÖSSZESÍTETT ENERGIAIGÉNY Hatás Cumulative Energy Demand (CED) Osztályozás, értékelés Elsődleges energiaigény Az összes elsődleges energiaigény megújuló és nem megújuló források használatával és figyelembe vételével. 9

10 HATÁS NYÁRI SZMOG Hatás Summer Smog Osztályozás értékelés Fotokémiai ózón termelő potenciál Illékony szerves vegyületek (VOC) és a nitrogén-oxidok (NOx) mennyisége és összahatása. 10

11 HATÁS GLOBÁLIS FELMELEGEDÉS Hatás Global Warming Értékelés, osztályozás Globális felmelegedési potenciál Az éghajlatváltozás mérséklése érdekében az üvegházhatást okozó gázok kibocsátásának csökkentésének mértéke.

12 SIKA MEGOLDÁSOK ZÖLD ÉPÜLET PROGRAMOKBAN Sika megoldások a Green Building értékelésekben / tetőszigetelés Klíma védelmi gyártási eljárások, Tetőszigetelő anyagok újrafelhasználása, Tetőhasznosítási megoldások (zöld, hasznosított, energiatermelés) Nagy hatékonyságú hőszigetelő anyagok alkalmazása, 12

13 SIKA EGYÜTTMŰKÖDÉSEI ÉS KÖTELEZETTSÉGVÁLLALÁSAI 13

14 KORSZERŰ KIÖNTŐHABARCSOK ALKALMAZÁSA

15 KIÖNTŐHABARCSOK ALKALMAZÁSA LEHETŐSÉGEK ALKALMAZÁSI PÉLDÁK Mára a különböző nagy teljesítőképességű kiöntő, aláöntő és ágyazó habarcsok már nem csak a speciális szerkezetépítés mindennapos szereplői. 15

16 KIÖNTŐHABARCSOK ALKALMAZÁSA KÖVETELMÉNYEK Magas végszilárdság, (50,75,100, 125 N/mm 2 ) Rendkívül gyors szilárdság fejlődés, (1 óra, 1 nap, 1 hét) Zsugorodás,- és repedésmentesség nagy mezőkben, (vannak határok) Nagy rétegvastagságok, (15,30,50 cm) Alapfelületi tapadás, (különböző alapfelületek) 16

17 KIÖNTŐHABARCSOK ALKALMAZÁSA KÖVETELMÉNYEK Ütés és vibráció állóság, rezgéscsillapító képesség, Magas fagy és jégolvasztó só állóság, Magas vegyszerálló képesség, Tűzállósági követelmények, A habarcsok nem okozhatnak korróziót, 17

18 KIÖNTŐHABARCSOK ALKALMAZÁS TULAJDONSÁGOK Nyomószilárdság (N/mm 2 ) Szabad duzzadás ( ) 1 0,9 0,8 0,7 0,6 0, Idő (óra) Hagyományos kiöntőhabarcs azonnali bedolgozás Hagyományos kiöntőhabarcs bedolgozás 15 perc után SikaGrout új fejlesztések azonnali bedolgozás SikaGrout új fejlesztések bedolgozás 15 perc után SikaGrout Új fejlesztések töltetlen var. SikaGrout Új fejlesztések 4/8 mm kvarc adalékkal SIKAGROUT-316/334 Zsugorodás az idő függvényében SIKAGROUT-316/334 Nyomószilárdság fejlődése az idő függvényében Idő (nap) 18

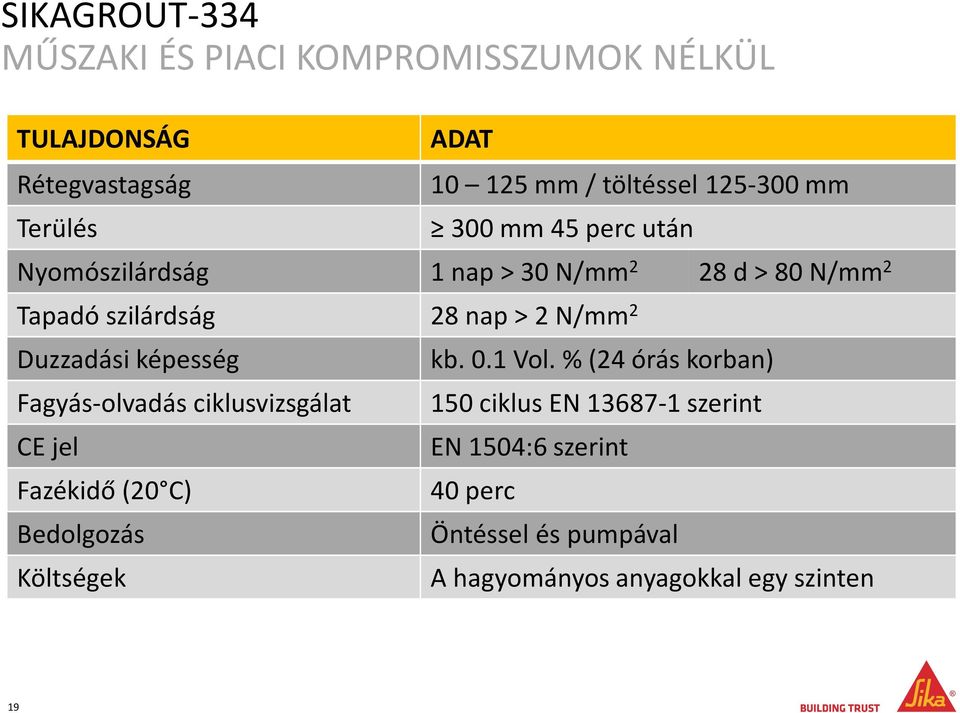

19 SIKAGROUT-334 MŰSZAKI ÉS PIACI KOMPROMISSZUMOK NÉLKÜL TULAJDONSÁG Rétegvastagság Terülés ADAT mm/ töltéssel mm 300 mm 45 perc után Nyomószilárdság 1 nap> 30 N/mm 2 28 d > 80 N/mm 2 Tapadó szilárdság 28 nap> 2 N/mm 2 Duzzadási képesség Fagyás-olvadás ciklusvizsgálat CE jel Fazékidő (20 C) Bedolgozás Költségek kb. 0.1 Vol. % (24 órás korban) 150 ciklus EN szerint EN 1504:6 szerint 40 perc Öntéssel és pumpával A hagyományos anyagokkal egy szinten 19

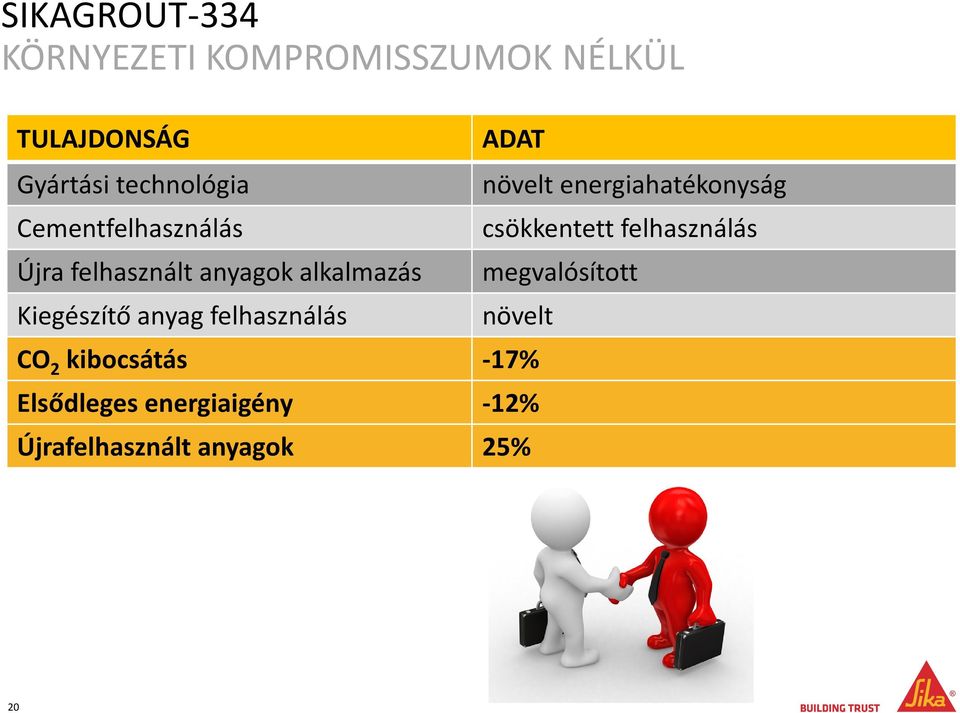

20 SIKAGROUT-334 KÖRNYEZETI KOMPROMISSZUMOK NÉLKÜL TULAJDONSÁG Gyártási technológia Cementfelhasználás Újra felhasznált anyagok alkalmazás Kiegészítő anyag felhasználás ADAT növelt energiahatékonyság csökkentett felhasználás megvalósított növelt CO 2 kibocsátás -17% Elsődleges energiaigény -12% Újrafelhasznált anyagok 25% 20

21 SIKAGROUT-334 BEMUTATÁS 21

22 PÁLYALEMEZ SZIGETELÉSI RENDSZEREK ÚJABB GENERÁCIÓJA

23 PÁLYALEMEZ SZIGETELÉSEK / GENARÁCIÓ I. KAPCSOLAT BITUMENES PUFFER RÉTEG ALKALMAZÁSÁVAL SikaCor HM Mastichagyományos rendszer Hengerelt aszfalt kopóréteg Öntött aszfalt védőréteg ESHA Isoton pufferréteg impregnált zúzalék beszórással SikaCor HM Mastic szigetelő réteg zúzalék beszórással SikaCorHM Primer alapozó réteg Acél pályalemez 23

24 PÁLYALEMEZ SZIGETELÉSEK / GENARÁCIÓ II. KAPCSOLAT SIKALASTIC 827 LT/HT PELLET ALKALMAZÁSÁVAL SikaCor HM Masticrendszer Hengerelt aszfalt kopóréteg Öntött aszfalt védőréteg SikaCor HM Mastic szigetelő réteg Sikalastic827 LT/HT pellet beszórással SikaCorHM Primer alapozó réteg Acél pályalemez 24

25 PÁLYALEMEZ SZIGETELÉSEK ÖSSZEHASONLÍTÁS ÖSSZEHASONLÍTÁS Generáció I. Generáció II. Termék Anyagigény Termék Anyagigény Alapozás SikaCor HM Primer kb. 0,27 kg/m² SikaCor HM Primer kb. 0,27 kg/m² Szigetelő réteg SikaCor HM kb. 1,8 kg/m² SikaCor HM kb. 1,8 kg/m² Mastic Mastic Beszóró anyag Taunus kavrc v. Króm-érc salak 2-5 mm kb.3 kg/m² Sikalastic -827 HT kb. 0,8-1,0 kg/m² Puffer réteg Esha Isoton kb. 5 kg/m² - - Beszórás Imregnált zuz. 5-8mm kb kg/m² - - Aszfalt réteg Öntött aszfalt védőréteg - Öntött aszfalt védőréteg - 25

26 SIKALASTIC-827 LT/HT PELLET A KAPCSOLATI ANYAG A SZIGETELÉS ÉS ASZFALT KÖZÖTT Sikalastic-827 LT/HT Pellet 26

27 SIKALASTIC-827 LT/HT PELLET + SIKACOR HM MASTIC HOGYAN MŰKÖDIK? Beszórással ellátott szigetelő réteg 27

28 SIKALASTIC-827 LT/HT PELLET + SIKACOR HM MASTIC HOGYAN MŰKÖDIK? Az aszfalt bedolgozása közben, a hőmérséklet hatása Sikalastic -827 HT Duzzadás + Ragasztás SikaCor HM Mastic 28

29 SIKALASTIC-827 LT/HT PELLET + SIKACOR HM MASTIC HOGYAN MŰKÖDIK? Az aszfalt bedolgozása közben, a hőmérséklet hatása 29

30 SIKALASTIC-827 LT/HT PELLET + SIKACOR HM MASTIC HOGYAN MŰKÖDIK? Aszfalt Sikalastic-827 LT/HT SikaCor HM Mastic Acél pályalemez Mechanikai kapcsolat Vegyi kapcsolat 30

31 SIKALASTIC-827 LT/HT PELLET ALKALMAZÁSI ELŐNYÖK Komplett szigetelési rendszer súlyának jelentős csökkentése, Kivitelezési idő jelentős gyorsítása, Lehetővé teszi a SikaCorés Sikalasticpályalemez szigetelések aszfalt védőréteggel való közvetlen kapcsolatát, Kiváló vegyi és mechanikai kapcsolat az aszfalt réteggel (>125 C), Hőállóság az aszfalt bedolgozása közben, Lényegesen jobb tapadási értékek, húzószilárdság és nyírási ellenállás, Lehetővé teszi az aszfalt réteg többszöri cseréjét, A felhasznált anyagok tekintetében a környezeti terhelés jelentősen csökkenthető, 31

32 SIKALASTIC-827 LT/HT PELLET KÖRNYEZETI KOMPROMISSZUMOK NÉLKÜL TULAJDONSÁG Global Warming Potentian (GWP) kg Co 2 -eq/m 2-20% Photochemical Ozone Creation Process(POCP) kg ethene eq/m 2-50% Cumulative Energy Demand (CED) MJ/m 2-50% ÖSSZEHASONLÍTÓ ADAT 30 év alatt 1. Illetve 2. rétegű bitumenes pályalemez szigetelésekkel összehasonlítva 32

33 SIKALASTIC-827 LT/HT PELLET ÉRTÉKELÉS ZTV-BEL ST ZTV-ING, PART

34 SIKALASTIC-827 LT/HT PELLET TELJESÍTMÉNY A pályalemezre ható dinamikus hatás 34

35 SIKALASTIC-827 LT/HT PELLET TELJESÍTMÉNY Dinamikus hajlító vizsgálat (-10 C) ismétlés Követelmény: 0,5 N/mm 2 Teljesítmény: 1,30 N/mm 2 Elcsúszási ellenállás vizsgálat (+50 C) Követelmény: 0,8 N/mm 2 Teljesítmény: 1,25 N/mm 2 35

36 SIKALASTIC-827 LT/HT PELLET BETON PÁLYALEMEZEN IS 36

37 SIKALASTIC-827 LT/HT PELLET BETON PÁLYALEMEZEN IS 37

38 SIKALASTIC-827 LT/HT PELLET BETON PÁLYALEMEZEN IS 38

39 SIKALASTIC-827 LT/HT PELLET BETON PÁLYALEMEZEN IS 39

40 SIKALASTIC-827 LT/HT PELLET BETON PÁLYALEMEZEN IS 40

41 SIKALASTIC-827 LT/HT PELLET BETON PÁLYALEMEZEN IS 41

42 SIKALASTIC-827 LT/HT PELLET BETON PÁLYALEMEZEN IS 42

43 SIKALASTIC-827 LT/HT PELLET BETON PÁLYALEMEZEN IS 43

44 FENNTARTHATÓ FEJLŐDÉSI KÉRDÉSEK A 44

45 KÖSZÖNÖM MEGTISZTELŐ FIGYELMÜKET! , BERECZ ANDRÁS SIKA HUNGÁRIA KFT./ ÉPÍTŐIPARI ÜZLETÁG ÉPÍTMÉNYEINK VÉDELME 2014 RÁCKEVE
