XVTL sorolható elosztók
|
|
- Erzsébet Fábiánné
- 7 évvel ezelőtt
- Látták:
Átírás
1 XVTL sorolható elosztók Műszaki adatok Elektromos Kivitel EN , EN Védettségi fokozat I Védettség IP40 vagy IP55 Névleges feszültség 230/400 V~ / 50Hz Névleges áram: SASY 60i gyűjtősín rendszerrel 1600 A XBST, XVTL-BSB síntartókkal 2500 A Maximum I 2 t Borítások: Önföldelő csavar M6 3,9 x 10 6 A 2 s / 1 csavar Max. megengedett veszteségi teljesítmény az elosztóba épített készülékekre összesen [W] Szélesség [mm] Magasság [mm] Mélység 300 mm Mélység 400 mm Mélység 500 mm Mélység 600 mm Mélység 800 mm Mechanikai Álló elosztó önálló vagy sorolt kialakítással kisfeszültségű berendezésekhez. Hát- és oldalfalak leszerelhetők. Anyag acéllemez Festékbevonat foszfátozott és poliészter porbevonat (RAL 7035) Ajtó egyszárnyú ajtóknál megváltoztatható a nyitásirány, 1000 és 1200 mm széles mezőkhöz kétszárnyú ajtó szükséges; kiakasztható 90 -os szögben, nyitási szög 120 Ajtózár 3-pontos kibillenthető karral, kiegészíthető 40 mm-es zárbetéttel Kábelbevezetés alulról és / vagy fentről Mechanikai terhelhetőség Xboard+ beépítőkészlet alkalmazásakor a beépített készülékek és szerelvények együttes tömege nem haladhatja meg a 150 kg a teljes magasságban beépített szerelőlapokra a megengedett max. terhelés 200 kg nagyobb tömegű megszakítók, transzformátorok, készülékek (>40 kg / készülék) beépítéséhez alkalmazni kell a megfelelő beépítőkészleteket, profilokat, szerelőlapokat oly módon, hogy a vázszerkezet terhelése a négy talpsarkán egyenletesen legyen elosztva egy mezőbe beépített összes rendszerelem, szerelvény, sín és készülék össztömege max. 400 kg. Készülékek és kiegészítők minden rendszerelem önmetsző csavarokkal kerül beépítésre beépítése javasolt a gyártáshoz csavarbehajtó szerszámot használni a szükséges csavarok az adott elem szállítási terjedelmét képezik az elosztó alapszerkezeti elemei önföldelő TORX csavarokkal vannak szállítva, ennek a csavarnak köszönhetően a csavarbehajtó készülék erőnyomatéka jobban átadódik, a csavarozás így könnyebb egyéb komponensek önföldelő POZIDRIVE csavarok TORX csavarok: Önföldelő csavarok speciális kialakítása: POZIDRIVE csavarok: A gyűrűs él biztosítja az alkatelem rögzítésekor, a csavar behajtásával egyidőben létrejövő vezető-csalakozás biztosságát Típusok és rendelési számok: oldal 242

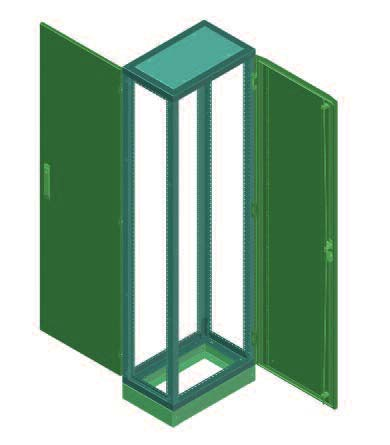

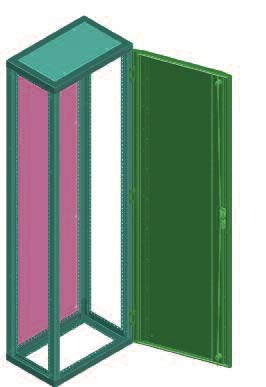

2 XVTL sorolható elosztók, védettség IP40 Alapkiépítésű mezők XVTL-BF Szállítási terjedelem: vázszerkezet, ajtó, hátfal, tetőlemez (fenéklemezek és oldalfalak külön rendelendők) Anyag: Vázszerkezet: 2 mm, acéllemez; ajtó: 1,5 mm, acéllemez; hátfal: 1,25 mm, acéllemez Felületkezelés: foszfátozott és poliészter porfestékkel bevonva (RAL 7035) Oldalfalakkal és fenéklemezekkel kiegészíthető Tartozékok: Vízszintes és függőleges profilok, szerelőlemezek és -lapok, szerelőkengyelek, szerelőkészletek IZM és NZM megszakítók beépítéséhez, fenéklemezek, ajtókitámasztó, lábazatok, adapterek Xboard+ alkatrészekhez, SASY 60i gyűjtősín-rendszer stb. A tartozékok szállítása a szükséges rögzítőanyagokkal történik Oldalfalak XVTL-S Használata: mezők ill. mezősor oldalainak lezárására Külön rendelhető, nem tartozéka az alapmezők szállítási terjedelmének IP40 védettséghez az EN és IEC 529 szabványok szerint Anyag: 1,25 mm acéllemez Felületkezelés: foszfátozott és poliészter porfestékkel bevonva (RAL 7035) Felfogatás kívülről, önföldelő süllyesztett fejű csavarokkal XVTL sorolható elosztók, védettség IP55 Alapkiépítésű mezők nedves helyiségekhez XVTL-MP/BF Szállítási terjedelem: vázszerkezet, ajtó, hátfal, tetőlemez (fenéklemezek és oldalfalak külön rendelendők) Anyag: Vázszerkezet: 2 mm, acéllemez; ajtó: 1,5 mm, acéllemez; hátfal: 1,25 mm, acéllemez Felületkezelés: foszfátozott és poliészter porfestékkel bevonva (RAL 7035) Oldalfalakkal és fenéklemezekkel kiegészíthető Tartozékok: Vízszintes és függőleges profilok, szerelőlemezek és -lapok, szerelőkengyelek, szerelőkészletek IZM és NZM megszakítók beépítéséhez, fenéklemezek, ajtókitámasztó, lábazatok, adapterek Xboard+ alkatrészekhez, SASY 60i gyűjtősín-rendszer stb. A tartozékok szállítása a szükséges rögzítőanyagokkal történik Oldalfalak XVTL-MP/S Használata: mezők ill. mezősor oldalainak lezárására Külön rendelhető, nem tartozéka az alapmezők szállítási terjedelmének IP40 védettséghez az EN és IEC 529 szabványok szerint Anyag: 1,25 mm acéllemez Felületkezelés: foszfátozott és poliészter porfestékkel bevonva (RAL 7035) Felfogatás kívülről, önföldelő süllyesztett fejű csavarokkal XVTL-BF, XVTL-MP/BF XVTL-S, XVTL-MP/S Típusok és rendelési számok: oldal 243
3 Méretek [mm] Magasság 100 vagy 200 mm Lábazat Lábazat Lábazat Szélesség Mélység Raszter részlet Mélység 3 3 Szél. [mm] A B C D Mag. [mm] E F G H Mély. [mm] I J K L M
4 Átlátszó ajtók XVTL-DG (IP55) Rögzítőcsavarokkal 3 ponton záródó, kibillenőkaros zárral IP40 és IP55 XVTL mezőkhöz is alkalmazható Anyag: 1,25 mm acéllemez, 4 mm temperált biztonsági üveg Felületkezelés: foszfátozott és poliészter porfestékkel bevonva (RAL 7035) Teli fémajtó Átlátszó ajtó Típusok és rendelési számok: 87. oldal 245

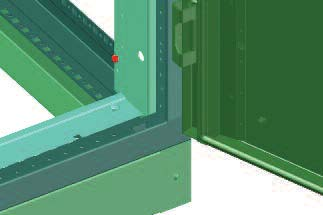

5 Ajtónyitás irányának megváltoztatása Szintén alkalmazható, ha a normál ajtót átlátszó ajtóval cserélik le Szerelés menete: 1. Zsanércsapokat eltávolítani (a.) 2. Ajtót eltávolítani (b.) 3. Pántokat leszerelni (c.) 4. Pántokat átszerelni (d.) 5. Ajtót felhelyezni (e.) 6. Zsanércsapokat behelyezni (e.) a c b d e A kibillenthető kar cseréje a nyitásirány megváltoztatásához Az A és a B rúd eltérő hosszúságú 1. A rudakat leszerelni (a.-d.) 2. Reteszt leszerelni (e.) 3. Zárkart eltávolítani (f.) 4. Zárkart megfordítani (g.) 5. Zárkart felszerelni (h.) 6. Reteszt visszaszerelni (i.) 7. Rudakat felszerelni (j.-m.). Ügyelni kell a megfelelő elhelyezésre (A és B hosszúságú rudak különböző hosszúságúak) b B a d A c f g j A l e i h k B m 246

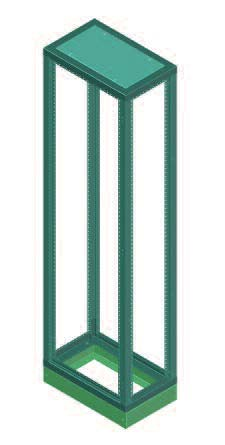

6 Hátsó ajtók XSDMC (IP55) Ajtó hátfal helyett Kétoldali kezelést tesz lehetővé Telepítésnél ügyelni kell a megfelelő körbejárhatóságra és a szabvány által előírt kezelési távolságok betartására Védettség IP55, de alkalmazható IP40 védettségű mezőkhöz is 2000 mm magasságú mezőkhöz Szerelés menete: 1. Hátfalat eltávolítani 2. A pántok felerősítéséhez 3 x 2 db, egyenként 5,5 mm átmérőjű furatot készíteni (pozíciók alábbi méretrajz szerint) 3. Pántokat felszerelni 4. A rúdtartók számára 4 x 1 db, egyenként 5,5 mm átmérőjű furatot készíteni (pozíciók alábbi méretrajz szerint) 5. Rúdtartókat felszerelni 6. Ajtókat a pántokra felszerelni o 5,5 W o 5, ,5 837, Típusok és rendelési számok: 87. oldal 247

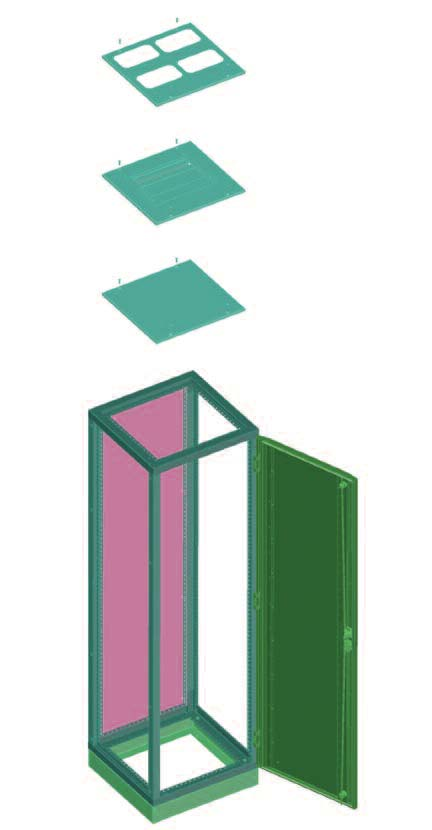

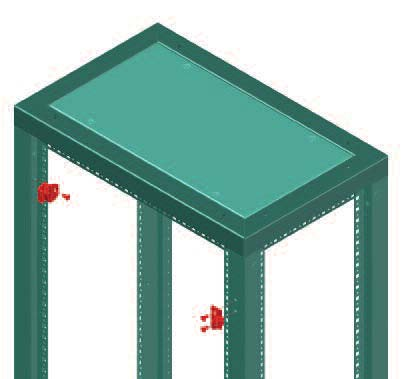

7 Tetőlemezek XVTL-MP/T..., XSPBM XVTL-BF és XVTL-MP/BF mezők az XVTL-MP/T teli tetőlemezzel együtt szállítva XVTL-MP/T teli tetőlemez (a mezők szállítási terjedelmében), IP55 védettség XVTL-MP/T/EF tetőlemez nyílásokkal F3A kábelbevezető karimákhoz, IP55 védettség XSPBM... tetőlemezek nagy kábelekhez, a megfelelő védettséget kiegészítő intézkedéssel kell biztosítani A kábelek bevezetéséhez a lemez átvezetőnyílását záró fedelet elcsúsztatva, az átvezetésen a merev kábelek könnyebben átbujtathatók Bekötés után a zárófedelet vissza kell csúsztatni, majd a csavarokkal újra le kell rögzíteni A lemezek mind tető-, mind fenéklemzeként egyaránt alkalmazhatók Anyag: 1,25 mm acéllemez Felületkezelés: foszfátozott és poliészter porfestékkel bevonva (RAL 7035) Csavarokkal F3A karimákat, lásd 89. oldal XVTL-MP/T/EF... XSPBM... XVTL.MP/T-... Típusok és rendelési számok: oldal 248

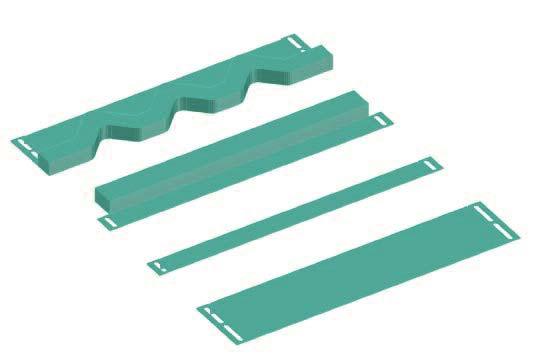

8 Fenéklemezek XSPBA, XVTL-BP/JL A mező alsó részének lefedésére, kábelbevezetés lehetőségével A lemezek a mező tetején is alkalmazhatók Anyag: acéllemez 1,5 mm tömítés: habgumi XVTL-BP/JL XSBA..01 XSBAC XSBAC..02 D Kábelbevezetés nélkül Kábelátmérő max. 50 mm Kábelátmérő mm Példa XVTL-BRA könyökökkel történő szereléshez: XSPBAC... XVTL-BRA XVTL-BRA XSPBAC... XVTL-BRA Típusok és rendelési számok: 89. oldal 249
9 Fenéklemezek lehetséges kombinációi A táblázat a lapok kölcsönös átfedése nélkül mutatja be a változatokat A lemezek 80%-ig terjedő átfedéssel is kombinálhatók Az átfedések olyan tokozások esetén használhatók, amikor a mező alján is IP40 védettséget kell biztosítani (rögzítő kivágások lefedésére a fenéklemezeken) Mélység Teljesen lefedett Kábelbevezetés Kábelbevezetés A változat 50 mm átmérőig B változat mm átmérő C változat 300 2x XSPBAC..01 (35 mm) 1x XSPBAC..01 (35 mm) 0x XSPBAC..01 (35 mm) 1x XSPBAC..02 (110 mm) 0x XSPBAC..02 (110 mm) 0x XSPBAC..02 (110 mm) 0x XSPBA..01 2x XSPBA..01 1x XSPBA..01 0x XVTL-BP/JL-.. 0x XVTL-BP/JL-.. 1x XVTL-BP/JL x XSPBAC..01 (35 mm) 0x XSPBAC..01 (35 mm) 0x XSPBAC..01 (35 mm) 2x XSPBAC..02 (110 mm) 1x XSPBAC..02 (110 mm) 1x XSPBAC..02 (110 mm) 0x XSPBA..01 2x XSPBA..01 1x XSPBA..01 0x XVTL-BP/JL-.. 0x XVTL-BP/JL-.. 1x XVTL-BP/JL x XSPBAC..01 (35 mm) 0x XSPBAC..01 (35 mm) 0x XSPBAC..01 (35 mm) 3x XSPBAC..02 (110 mm) 2x XSPBAC..02 (110 mm) 2x XSPBAC..02 (110 mm) 0x XSPBA..01 2x XSPBA..01 1x XSPBA..01 0x XVTL-BP/JL-.. 0x XVTL-BP/JL-.. 1x XVTL-BP/JL x XSPBAC..01 (35 mm) 0x XSPBAC..01 (35 mm) 2x XSPBAC..01 (35 mm) 4x XSPBAC..02 (110 mm) 3x XSPBAC..02 (110 mm) 2x XSPBAC..02 (110 mm) 0x XSPBA..01 2x XSPBA..01 1x XSPBA..01 0x XVTL-BP/JL-.. 0x XVTL-BP/JL-.. 1x XVTL-BP/JL x XSPBAC..01 (35 mm) 1x XSPBAC..01 (35 mm) 0x XSPBAC..01 (35 mm) 6x XSPBAC..02 (110 mm) 3x XSPBAC..02 (110 mm) 3x XSPBAC..02 (110 mm) 0x XSPBA..01 4x XSPBA..01 2x XSPBA..01 0x XVTL-BP/JL-.. 0x XVTL-BP/JL-.. 2x XVTL-BP/JL-.. Mélység [mm] A változat teljesen lefedett B változat 50 mm-ig terjedő kábelátmérőhöz C változat mm-ig terjedő kábelátmérőhöz 250
10 Sarokmezők XVTL-CF/S Mezősor irányváltásához, lineáris mezősorok 90 szögben történő összekapcsolásához Zárt tetőlemezzel és 2 db oldalfallal szállítva Zárt tetőlemez Sarokmező Oldalfal Lábazat (külön kell megrendelni) Méretek [mm] E E Keret A B C D E méret 4/ / / / Típusok és rendelési számok: 90. oldal 251

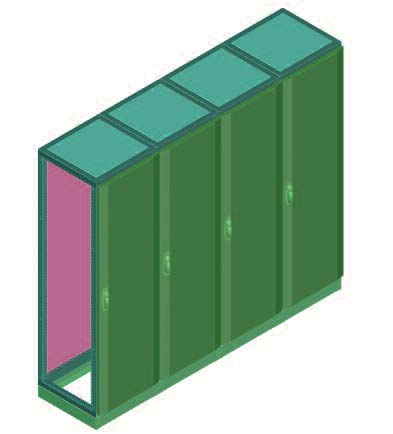

11 Összeépítő készletek mezők sorolásához XAC Mezők sorolásához alkalmazható Rögzítőanyag készlet (16 db csavar, alátétekkel és anyákkal) IP55 változat tömítéssel Mezők sorolása Hossz = 6 m xvtl_ x (M8 x 16) Típusok és rendelési számok: 90. oldal 252
12 Lábazatok XVTL-SO A homloklemezeket és az oldallemezeket külön kell megrendelni Oldallemezek párban szállítva Homloklemezek darabonként szállítva Magasság: 100 vagy 200 mm Oldallemezek zárt kialakítással vagy kábelbevezető nyílással Szabványos mezőkhöz (sarokmezőkhöz nem alkalmazhatók) Rögzítőanyagok a szállítási terjedelem részét képezik Anyag: 2 mm acéllemez Felületkezelés: foszfátozott és poliészter porfestékkel bevonva (RAL 7035) Alkalmazás helye XVTL-SO100/S-. (1 pár) XVTL-SO100/EF/S-. XVTL-SO100/F-. (1 pár) (1 db) XVTL-SO100/F-. (1 db) Lábazatok sarokmezőkhöz XVTL-SO../CF XVTL-SO200/S-. (1 pár) XVTL-SO200/EF/S-. XVTL-SO200/F-. (1 pár) (1 db) XVTL-SO200/F-. (1 db) Komplett lábazat sarokmezőkhöz Szerelés nélkül szállítva Rögzítőanyagok a szállítási terjedelem részét képezik Anyag: 2 mm acéllemez Felületkezelés: foszfátozott és poliészter porfestékkel bevonva (RAL 7035) Alkalmazás helye Típusok és rendelési számok: oldal 253

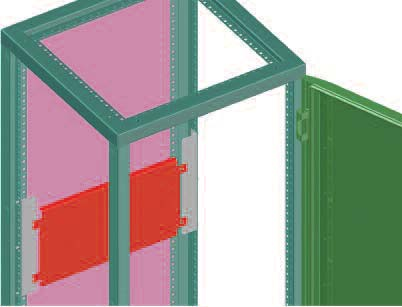

13 Szerelőlapok XVTL-IC XVTL-IC változat, vastagság 2 mm normál terheléshez, előfúrt lyukakkal XVTL-IC/S változat, vastagság 3 mm nagy terheléshez Teljes elosztómagassághoz Szerelés XVTL-IC/BRA/SET felelrősítő könyök készlettel vagy közvetlenül a vázszerkezet hátsó profiljára Mezőn belül a beépítési mélység állítható XVTL-BRA-ra történő felszereléshez XVTL-FITUP/BRA szereléssegítő profil használható Méretek [mm] XVTL-IC XVTL-IC/S 2 mm acéllemez 3 mm acéllemez Szélesség A B C Magasság D Típusok és rendelési számok: 91. oldal 254
14 XVTL/IC... beépítése XVTL-IC/BRA/SET felerősítő könyökökre Szerelés menete (XVTL-FITUP szereléssegítő igénybevétele nélkül): 1. Szerelőlapokat ferdén az elosztóba helyezni, a háromszögletű jelölő kivágás lefelé néz (a.) 2. A szerelőlapon lévő kivágást az XVTL-BRA könyökön lévő kivágásba illeszteni (b.) 3. A szerelőlap tetejét függőleges helyzetbe billenteni (c.) XVTL-IC XVTL-HP/L Külön kell megrendelni, nem része az elosztó szállítási terjedelmének XVTL-IC/BRA/SET Külön kell megrendelni Nyílások a lemez rögzítőcsavarjai számára Szereléshez mindegyik oldalon 2 csavart kell használni, mindig a szélekhez közelebbi pozíciókban a c c b Típusok és rendelési számok: 92. oldal 255

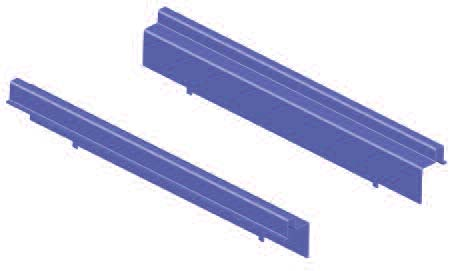

15 Alsó szerelés részlete XVTL-HP/L, XVTL-HP Külön kell megrendelni, nem része az mező szállítási terjedelmének XVTL-IC-... XVTL-IC-... XVTL-BRA XVTL-IC... Szerelőlap teljes elosztómagassághoz Szereléssegítő XVTL-IC szerelőlapok XVTL-BRA-ra történő rögzítéshez XVTL-FITUP/BRA Megkönnyíti a már megszerelt XVTL-IC.. szerelőlapok beépítését XVTL-BRA-ra történő rögzítés esetén Behelyezés csavarok nélkül Szerelőlap rögzítése után eltávolítandó (segédeszköz berendezésgyártók számára) Anyag: 2 mm acéllemez, horganyzott 1 pár Jobb oldali elem Bal oldali elem A nyitott kivágást és a ferde élet hátrafelé kell irányítani A készlet behelyezése: 1. A profilt ferdén behelyezni és a kivágást az XVTL-BRA alsó része felé irányítani (a.) 2. A FITUP/BRA tetejét megfelelő helyzetbe billenteni, a vázszerkezet jobb/bal oldala felé behúzni (b.) a b XVTL-FITUP/BRA Jobb oldali elem a b XVTL-BRA Felül és alul kell felszerelni, a lap kívánt szerelési mélységének megfelelően XVTL-FITUP/BRA Bal oldali elem Típusok és rendelési számok: 92. oldal 256

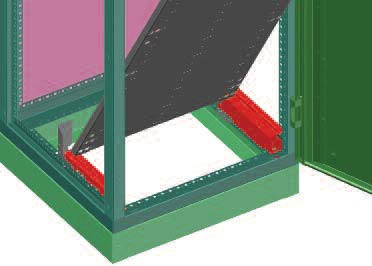

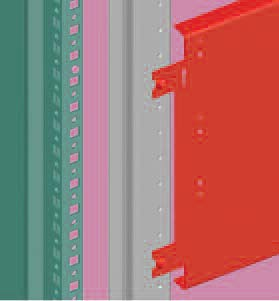

16 Az XVTL-IC.. szerelőlap beépítése XVTL-FITUP/BRA szereléssegítő használatával: 1. A szerelőlapot ferdén behelyezni, az alsó élét az XVTL-FITUP/BRA-ra helyezni (a.) 2. A szerelőlapot majdnem ütközésig tolni (b.) 3. Szerelőlapot függőleges helyzetbe billenteni (c.) 4. Csavarokkal a szerelőlapot az XVTL-BRA-hoz rögzíteni (d.) 5. Az XVTL-FITUP/BRA készletet eltávolítani (e.) XVTL-BRA c a XVTL-FITUP/BRA Jobb oldali elem b XVTL-FITUP/BRA Bal oldali elem d e XVTL-IC felszerelése a hátsó keretre A szereléshez az XVTL-FITUP szereléssegítő készlet használható Nyílások a lemez csavarjához 257

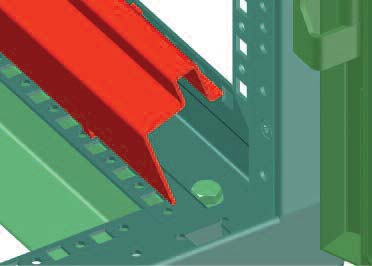

17 Szereléssegítő profilok szerelőlapok vázhoz rögzítéséhez XVTL-FITUP Megkönnyíti a már megszerelt XVTL-IC.. szerelőlapok beépítését közvetlenül a vázhoz rögzítés esetén Behelyezés csavarok nélkül Szerelőlap rögzítése után eltávolítandó (segédeszköz berendezésgyártók számára) Anyag: 2 mm acéllemez, horganyzott 1 pár A készlet behelyezése: 1. A profilt ferdén behelyezni és a nyúlványt a keret négyszögletű nyílása felé irányítani (a.) 2. A FITUP tetejét megfelelő helyzetbe billenteni, a vázszerkezet jobb/bal oldala felé behúzni (b.) b a XVTL-FITUP... XVTL-FITUP... Az XVTL-IC.. szerelőlap vázhoz rögzítése XVTL-FITUP szereléssegítő használatával: 1. A szerelőlapot ferdén behelyezni, az alsó élét az XVTL-FITUP-ra helyezni (a.) 2. A szerelőlapot majdnem ütközésig tolni (b.) 3. Szerelőlapot függőleges helyzetbe billenteni (c.) 4. Csavarokkal a szerelőlapot az XVTL-BRA-hoz rögzíteni (d.) 5. Az XVTL-FITUP készletet eltávolítani (e.) c a b d e Típusok és rendelési számok: 92. oldal 258

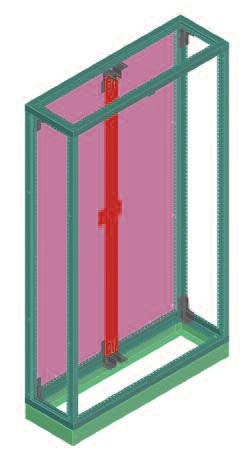

18 Szerelőlap összekötő készletek XVTL-IC-Z Készlet XVTL-IC..szerelőlapok összekötéséhez Két, egyenként 600 mm széles XVTL-IC.. szerelőlap 1200 mm széles elosztóba történő szereléséhez Szerelés XVTL-BRA felerősítő könyökekre (4 készlet szükséges) Szereléssegítők (XVTL-FITUP és XVTL-FITUP/BRA) a szereléséhez nem használhatók Szerelés menete: 1. XVTL-BRA könyököket a mező minden sarkába beszerelni (a.) 2. XVTL-IC-Z készletet felszerelni (b.) XVTL-IC... Szerelőlap jobb XVTL-BRA Könyökök 4 pár szükséges, azaz 4 készlet b a b XVTL-IC-Z... Készlet szerelőlapok összekapcsolásához teljes elosztómagassághoz XVTL-IC... Szerelőlap bal b a Az XVTL-BRA könyök helye az elosztókereten a szerelőlap rögzítéséhez, a horony vége a keret utolsó nyílásához kapcsolódik Az XVTL-BRA könyök helye az elosztókereten a szerelőlap rögzítéséhez, a horony vége a keret utolsó nyílásához kapcsolódik a XVTL-BRA XVTL-BRA XVTL-IC-Z... Készlet két XVTL-IC.. összekötéséhez egy elosztón belül XVTL-IC-Z... Készlet két XVTL-IC.. összekötéséhez egy elosztón belül XVTL-IC.. Szerelőlap Típusok és rendelési számok: 92. oldal 259

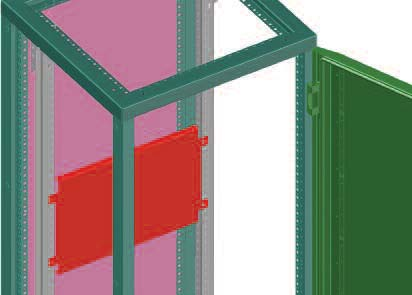

19 3. A bal oldali szerelőlapot beállítani (c.) 4. A bal oldali szerelőlapot rögzíteni csavarokkal (az XVTL-IC-Z-hez is) (d.) 5. A jobb oldali szerelőlapot beállítani (e.) 6. A jobb oldali szerelőlapot rögzíteni csavarokkal (az XVTL-IC-Z-hez is) (f.) c, d e, f Szerelőlapok BPZ-MPL Gyűjtősín-tartók és egyéb készülékek felszereléséhez Anyag: acéllemez, horganyzott Szállítási terjedelem: 1 szerelőlap, rögzítőanyag A méreteket lásd a oldalon Alkalmazási példa a BPZ-MPL szerelőlapokhoz Szerelés függőleges XVTL-VP.../SET profilra 425 mm széles elosztókhoz 425 mm széles lapokat kell használni. 400 mm széles elosztók csak Xboard+ adapterekkel együtt használhatók BPZ-MPL BPZ-MPL XVTL-VP.../SET XVTL-VP.../SET Típusok és rendelési számok: 93. oldal 260

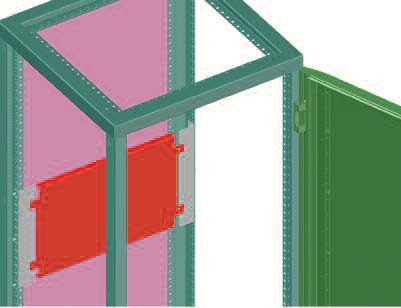

20 Szerelés XVTL-BRA/IC250 felerősítő profillal közvetlenül vázszerkezetre 425 mm széles elosztókhoz 425 mm széles lapokat kell használni. 400 mm széles elosztók csak Xboard+ adapterekkel együtt használhatók BPZ-MPL BPZ-MPL XVTL-BRA/IC250 XVTL-BRA/IC250 Szerelés közvetlenül hátsó keretre 425 mm széles elosztókhoz 425 mm széles lapokat kell használni. 400 mm széles elosztók csak Xboard+ adapterekkel együtt használhatók BPZ-MPL 261
21 Szerelőlapok SASY 60i gyűjtősín tartókhoz BPZ-MPLSASY SASY 60i rendszerű gyűjtősín-tartók beépítéséhez Anyag: acéllemez, horganyzott Méreteket lásd 225. oldal Szállítási terjedelem: 1 szerelőlap, rögzítőanyag Alkalmazási példák BPZ-MPLSASY szerelőlapokhoz Szerelés függőleges XVTL-VP.../SET profilra BPZ-MPLSASY BPZ-MPLSASY XVTL-VP XVTL-VP Beépítési irányt jelző nyíl felfelé kell irányítani XVTL-VP... BPZ-MPLSASY Típusok és rendelési számok: 93. oldal 262
22 Szerelés XVTL-BRA/IC250 felerősítő profilra BPZ-MPLSASY BPZ-MPLSASY XVTL-BRA/IC250 XVTL-BRA/IC

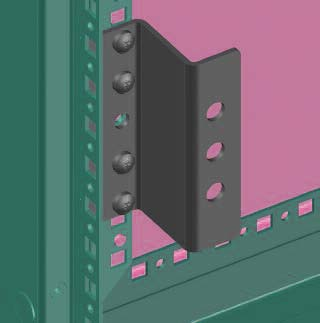

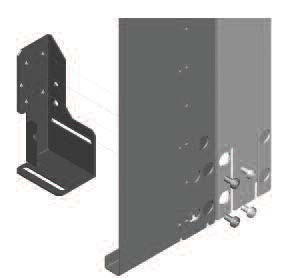

23 Felerősítő könyökök XVTL-BRA Függőleges profilok, lemezek és szerelőlapok szereléséhez Anyag: 2 mm acéllemez, horganyzott A készlet 1 pár konzolt tartalmaz XVTL-BRA/L XVTL-BRA/M XVTL-BRA XVTL-BRA/DIN XVTL-BRA/IC250 Méretek [mm] XVTL-BRA Típusok és rendelési számok: 94. oldal 264
24 XVTL-BRA/L XVTL-BRA/M XVTL-BRA/DIN 265
25 XVTL-BRA/IC250 Felerősítő könyök készlet szerelőlapokhoz XVTL-IC/BRA/SET Függőleges profilok és lemezek szereléséhez Anyag: 2 mm acéllemez, horganyzott A készlet 2 pár XVTL-BRA könyököt, 1 pár XVTL-BRA/M konzolt tartalmaz XVTL-BRA XVTL-BRA/M XVTL-BRA Típusok és rendelési számok: 94. oldal 266

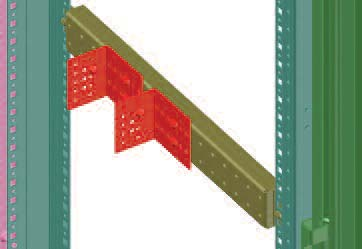

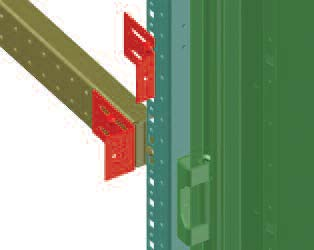

26 Alkalmazási példák XVTL-BRA... felerősítő könyökökre Felelrősítő könyök készlet XVTL-IC/BRA/SET XVTL-BRA Az XVTL-BRA/M középtartót a vízszintes profil homlokoldala felől kell szerelni XVTL-BRA/L Szerelés XVTL-HP... vízszintes profilra vagy közvetlenül vázszerkezetre (nem standard alkatrészek rögzítéséhez) XVTL-BRA/L rögzítése a vázszerkezetre (pl. előlapok közvetlen szereléséhez) XVTL-BRA/L szerelése a vízszintes XVTL-HP... profilra XVTL-BRA/M Szerelés vízszintes XVTL-HP... profilra, pl. függőleges profilok rögzítéséhez XVTL-BRA/M XVTL-BRA/M XVTL-HP... XVTL-HP
27 XVTL-BRA/DIN Szerelés függőleges XVTL-VP... profilra, pl. készüléktartó-sínek rögzítéséhez a függőleges profiltól eltérő mélységben Szerelés oldalról XVTL-VP-re A hajlat kifelé néz az elosztóból XVTL-BRA/DIN XVTL-BRA/DIN BPZ-DINR-... BPZ-DINR-... XVTL-VP... XVTL-VP... XVTL-BRA/IC250 Szerelőlapok szerelése közvetlenül vázszerkezetre A szerelőlapok nem leghátul helyezkednek el XVTL-BRA/IC250 BPZ-MPL XVTL-BRA/IC250 BPZ-MPL Szerelés menete: a b c A konzolt közvetlenül a vázra, oldalról kell szerelni (nem hátulról) XVTL-BRA/IC250 BPZ-MPL

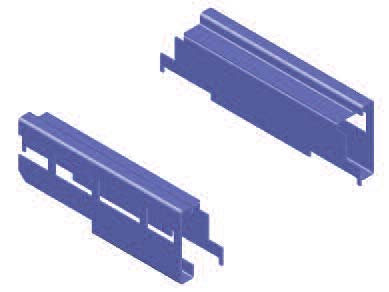

28 Vízszintes profilok XVTL-HP Vízszintes profilok XVTL-HP Közepes terheléshez Szállítási terjedelem: 1 pár profil, csavarok Vízszintes profilok XVTL-HP/L Kis terheléshez Szállítási terjedelem: 1 pár profil, csavarok Méretek [mm] XVTL-HP XVTL-HP/L XVTL-HP-3 XVTL-HP-4 XVTL-HP-5 XVTL-HP-6 Méretek [mm] XVTL-HP-8 Mélység a b Típusok és rendelési számok: 94. oldal 269

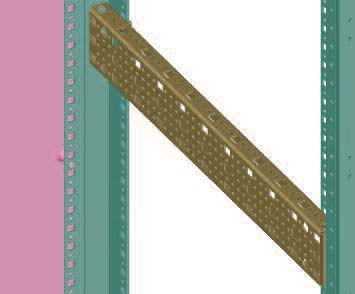

29 Alkalmazási példák vízszintes XVTL-HP... profilokhoz Elosztó megerősítéséhez Rövid -VP függőleges profilok rögzítése Teljes elosztómagasságú szerelőlap megerősítése XVTL-HP.../L XVTL-HP..., -HP/L szereléséhez ( MIB-hez nem) Szerelés a keretre kívülről (az oldalfalhoz közelebb) XVTL-HP... XVTL-BRA/M XVTL-VP... XVTL-BRA Vízszintes profilok XVTL-HP-.-MIB XVTL-IZM szereléséhez Függőleges XVTL-VP profilokkal nem kombinálható A profilok helyzetét nem lehet az ajtózsanér helyzetéhez képest beállítani Szállítási terjedelem: 1 pár profil, rögzítőanyag Típusok és rendelési számok: 94. oldal 270
30 XVTL-HP-...-MIB profil alkalmazásai A profilok nem részei az elosztó alap szállítási terjedelmének XVTL-IZM beépítőtálcára szerelt IZM megszakítókhoz XVTL-HP-...-MIB XVTL-HP-...-MIB Szerelés közvetlenül a vázszerkezetre, mindig az elosztó belseje felöl Csavarok a nagy nyílásokon befelé átvezetve IZM beépítőtálcák XVTL-IZM IZM megszakítók beépítéséhez Függőleges XVTL-VP profillal nem kombinálható Vízszintes XVTL-HP-...-MIB profillal együtt alkalmazható Anyag: 2 mm acéllemez, horganyzott A max. terhelés nem lehet nagyobb 150 kg-nál XVTL-VP XVTL-HP-...-MIB XVTL-IZM Típusok és rendelési számok: 94. oldal 271

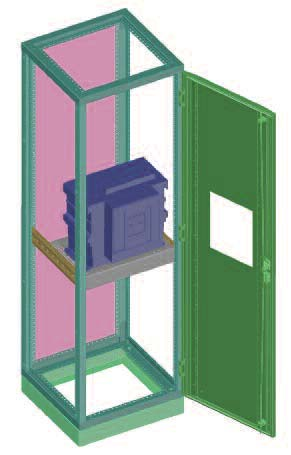

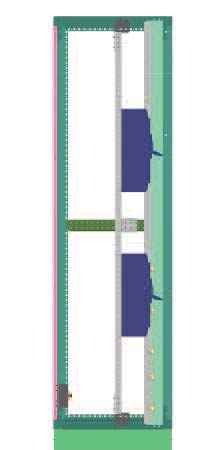

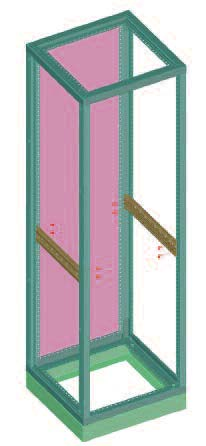

31 IZM megszakítók beépítése Kezelés kívülről (zárt ajtó mellett) IZM megszakító XVTL-IZM-... XVTL-HP-...-MIB Kezelés ajtó mögött (belül) Szerelés menete: 1. Vízszintes XVTL-HP-...-MIB profilt oldalról az vázszerkezetre szerelni (a.) a 852,5 852,5 272

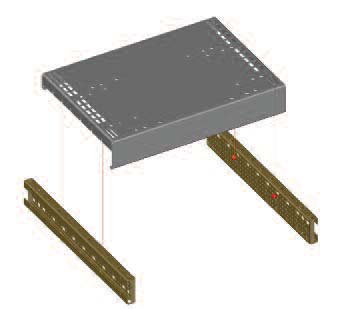

32 2. Csavarokat az XVTL-IZM-... beépítőtáca szereléséhez becsavarni (b.) 3. XVTL-IZM-... beépítőtálcát behelyezni, csavarokat rögzíteni (c.) Kezelés kívülről c 200 b 30 Kezelés ajtó mögött c b Kezelés kívülről Kezelés ajtó mögött 273
33 4. IZM megszakító beépítése (d.) d 274

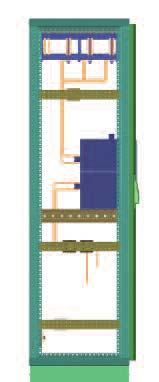

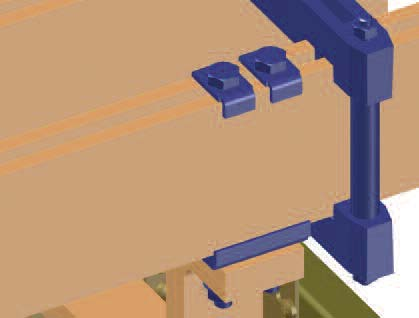

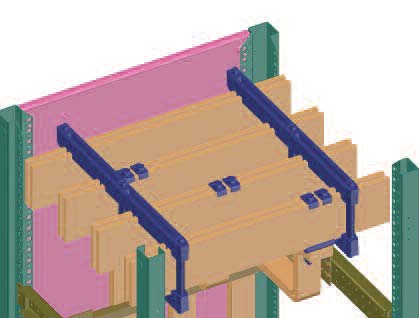

34 Példa gyűjtősínek és IZM megszakító beépítésére Felső főgyűjtősín alsó betáplálás XBST XVTL-HP/L IZM2 XVTL-IZM XVTL-MIB XAR XBST A megszakító besínezésénél a zárlati szilárdságnak megfelelő távolságonként támszigetelők alkalmazása szükséges Sínezés kialakítása főgyűjtősín csatlakozás 275

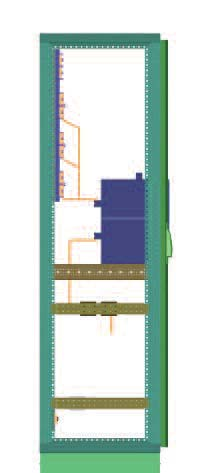

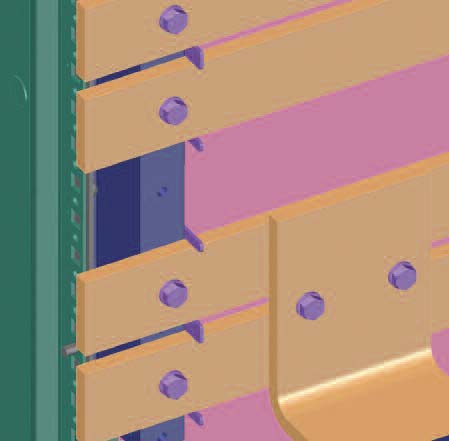

35 Hátsó főgyűjtősín alsó betáplálás XVTL-BBS IZM XVTL-MIB XVTL-IZM XVTL-HP XAR PE / PEN Sínezés kialakítása főgyűjtősín csatlakozás A megszakító besínezésénél a zárlati szilárdságnak megfelelő távolságonként támszigetelők alkalmazása szükséges 276

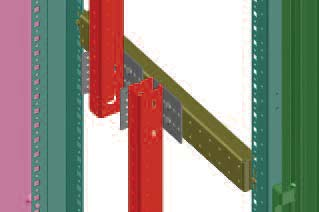

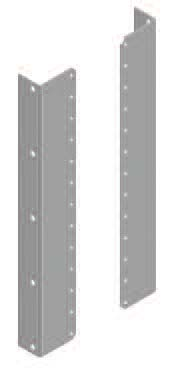

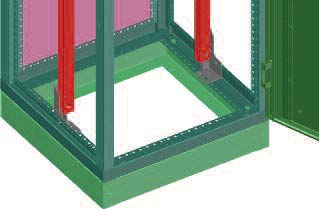

36 Függőleges profilok XVTL-VP Anyag: 2,5 mm acéllemez, horganyzott A rögzítőcsavarok a szállítás részét képezik Alkalmazási példa rövid profilokra: Megfelelő vízszintes profilokkal vagy felerősítő könyökökkel kell kiegészíteni XVTL-VP20/SET XVTL-HP.../L Vízszintes profil XVTL-BRA/M Felerősítő könyök XVTL-VP18/SET XVTL-VP16/SET XVTL-VP14/SET XVTL-VP... Függőleges profil BPZ-MPL Szerelőlap XAR Kábelrögzítő-sín XVTL-VP10/SET XVTL-VP6/SET XVTL-BRA Felerősítő könyök - XVTL-VP felfogása XVTL-BRA-ra - XVTL-VP felfogása XVTL-HP/L-re A függőleges profilokat úgy kell felszerelni, hogy a lyukasztott él az elosztó belseje felé nézzen XVTL-BRA/M könyökök alkalmazása Rögzítés a profil hátoldala felől, a csavarok a nagy nyíláson átvezetve, csak 1 db csavarral rögzíthető könyökönként Alkalmazási példa teljes hosszúságú profilokra: BPZ-MPL Szerelőlapok BPZ-MPL Szerelőlapok XVTL-HP... Vízszintes profil XVTL-VP.../SET Függőleges profil a szerelőkészlet tartalmazza a függőleges profilt, valamint a felső és alsó felfogó könyököket XVTL-BRA/M Felerősítő könyök XVTL-VP.../SET Függőleges profil a szerelőkészlet tartalmazza a függőleges profilt, valamint a felső és alsó felfogó könyököket Típusok és rendelési számok: 95. oldal 277
37 A függőleges profilokat úgy kell felszerelni, hogy a lyukasztott él az elosztó belseje felé nézzen Függőleges profil XVTL-BRA könyökre történő szerelésének menete: 1. A profil kivágását a könyök hajlatába támasztani (a.) 2. Megfelelő helyzetbe billenteni (b.) b a a b a b XVTL-VP... Függőleges profil XVTL-BRA Profil kivágás 278
38 Kábelek húzásmentesítése XAR, XVTL-AB XAR kábelrögzítő-sín NWS-K/AC kábelbilincsekhez XVTL-AB kábelrendező fésű L-profil, vékony kábelek rendezéséhez és megfogásához Szállítási terjedelem: sín, rögzítőanyag XVTL-VP XVTL-BRA XAR XVTL-BRA XAR C-profilú kábelrögzítő-sín XAR XVTL-AB... XVTL-BRA XVTL-BRA XVTL-AB-... L-profilú kábelrendező fésű (vékony kábelek rendezésére és megfogására) Kábelbilincsek NWS-K/AC A kábelbilincsek kábelek húzásmentesítését teszik lehetővé Szerelés C-profilú kábelrögzítő-sínre (pl. XAR, BPZ-KAS) Anyag: acéllemez, horganyzott Szállítási terjedelem: 1 kábelbilincs Típusok és rendelési számok: 95. oldal 279
39 Gyűjtősín-tartók 2500 A-ig Műszaki adatok: Védettségi fokozat Védettség Ütésállósági osztály Környezeti hőmérséklet Relatív páratartalom I (védőföld vezető PEN) IP40 EN szerint IK 10 EN szerint -5-től +40 C-ig (24 órás átlag hőmérséklet 35 C) 50 % 40 C-on Mechanikai Mechanikai igénybevétel Egy szakasz max. 350 kg XVTL-6/6/20 és XVTL-10/6/20 kombinációja: Felső elhelyezés 485 kg Hátsó elhelyezés 430 kg Elektromos Névleges üzemi feszültség U e 240 / 415 V AC Névleges frekvencia f 50 Hz Névleges szigetelési feszültség U i 600 V AC Névleges áramerősség I n 2500 A Hőterhelés t belső hőmérséklet max. 70 C (környezeti hőmérséklet a szerelvényen 35 C) Megengedett veszt. telj. P max 940 W Veszteségi telj. összesen a vizsgált kombináción 925 W Villamos igénybevétel I cc 65 ka PE/PEN gyűjtősín-tartók XBSP Tartó PE/PEN gyűjtősín rögzítéséhez A szállítás a csavarokat tartalmazza A tartó egyúttal központi földelőpontként is használható az XVTL mezőben A megbízható földelési csatlakozáshoz mind a 4 önföldelő rögzítőcsavart használni kell az összes alkalmazott XBSP tartónál A PE/PEN gyűjtősín rögzítésénél a megfelelő földelési csatlakozás érdekében a villamos kötések létrehozására vonatkozó szabványi előírásokat kell alkalmazni (tányéralátéttel ellátott nyomatékolt kötés) XVTL elosztók védőföldelési rendszere Valamennyi alkatrészt önföldelő csavarokkal kell szerelni, melyek biztosítják a megfelelő vezető csatlakozást PE/PEN gyűjtősínes elosztók esetén a gyűjtősín a tartóval együtt az elosztó központi földelőpontját alkotja PE/PEN nélküli elosztók esetén központi földelőpontként az XBSP tartót kell használni Ügyelni kell a megfelelő szerelésre; a tartót mind a négy földelő csavarral rögzíteni kell Az ajtó és a vázszerkezet összekötéséhez az NWS-ERD/SET készletet kell alkalmazni Típusok és rendelési számok: 96. oldal 280

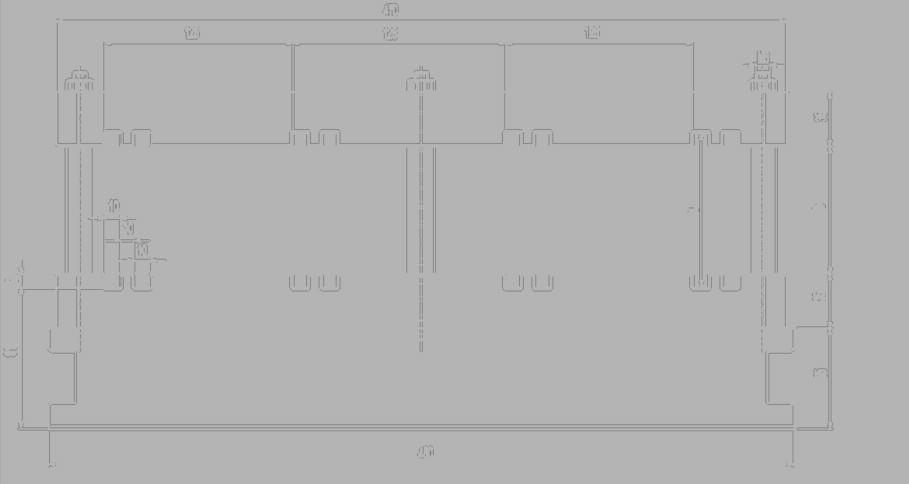

40 XVTL-BSB gyűjtősín-tartók gyűjtősín hátsó elhelyezéshez 2500 A-ig Lapos Cu gyűjtősínekhez Sínközép-távolság 187,5 mm Névleges áram max A Névl. rövid idejű (termikus) határáram I cw (0,1 s) = 80 ka; I cw (1 s) = 65 ka Névl. lökőáramállóság I pk = 176 ka Névl. felületi ellenállás Ω/cm Max. üzemi hőmérséklet 130 C Fém tartókkal és csavarokkal Névl. Gyűjtősín Max. távolság a gyűjtősín-tartók középvonalai között áram keresztmetszet: I cw (1 s) I e esetén L1, L2, L3, N 35 ka 45 ka 50 ka 65 ka [A] [mm] [mm] [mm] [mm] [mm] x 50 x x 50 x x 50 x XVTL-BSB XVTL-BSB/M Méretek [mm] 6, M10 6, , , ,2 187, , , ,5 725,5 M10 562,5 6, ,5 81, , ,3 187,5 562,5 187, ,5 0 81,5 4,5 17,1 Típusok és rendelési számok: 96. oldal 281

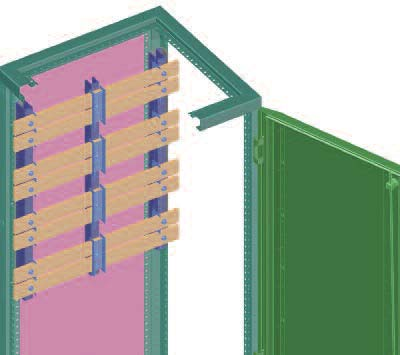

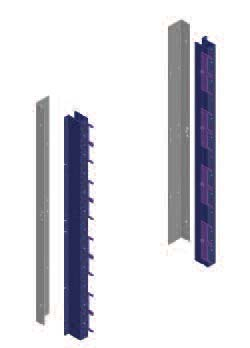

41 Hátsó rögzítés N XVTL-BSB/M L3 L2 L1 XVTL-BSB A Cu sínek nem részei az elosztó szállítási terjedelmének XBSP PE XVTL-BSB XVTL-BSB/M Megjegyzés: Az XVTL-BSB/M alkalmazása a várható zárlati áramérték és az elosztó szélességének függvénye. A síntartók közötti maximális távolság és zárlati áram kapcsolatát lásd a 281. oldalon. Szerelés menete: 1. Tartókonzolt felszerelni (az XVTL-BSB szállítás része) (a.) 2. A tartókat rögzítő csavarokat becsavarni (nyílások a hajlathoz közelebb), a csavarokat nem kell meghúzni (a.) 3. A tartókat behelyezni, a jelölt sínmegfogók az elosztó belseje felé néznek (c.) 4. A csavarokat meghúzni (d.) a b c, d 282

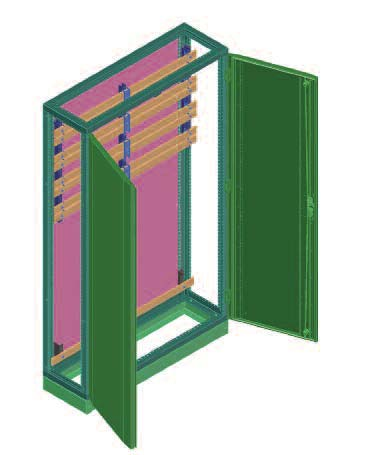

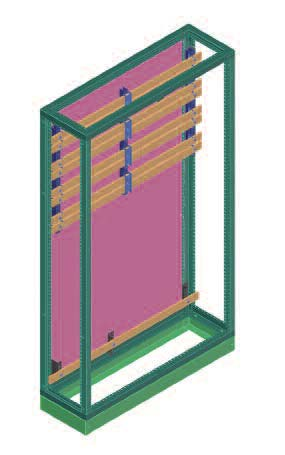

42 5. A Cu sínt rögzíteni (e.) 6. XVTL-BSB/M-et behelyezni (ha szükséges) (f.) 7. L1, L2, L3, N gyűjtősínek felszerelve (g.) 8. XBSP tartókat a PE/PEN gyűjtősín rögzítéséhez felszerelni (h.) A szélső tartókhoz a megfelelő vezető csatlakozás érdekében mind a négy önföldelő csavart használni kell 9. PE/PEN gyűjtősínt felszerelni (i.) g e f h h i Hátsó rögzítés 800, 1000 és 1200 mm széles elosztókon belül Sz XVTL-BSB/M Alkalmazandó 800, 1000 ill mm széles mezőknél 283

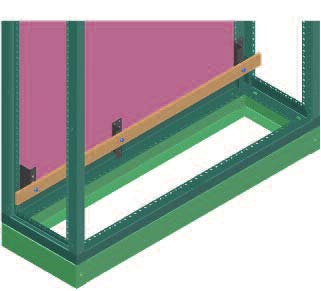

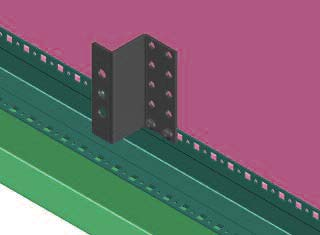

43 PE/PEN gyűjtősín felszerelése 1000 és 1200 mm széles elosztókon belül A megfelelő vezető csatlakozás érdekében a szélső tartókhoz mind a 4, a középső tartóhoz a 2 önföldelő rögzítőcsavart használni kell 284

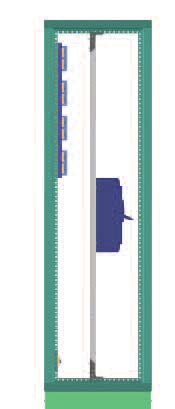

44 , XVTL sorolható elosztók NZM4 megszakítók beépítése hátsó főgyűjtősínes mezőbe Megszakító felszerelése BPZ-MPL-re A szerelőlap felfogása a függőleges XVTL-VP.../SET profilra XVTL-BSB XVTL-BSB/M XVTL-VP.../SET BZP-MPL NZM4 megszakító XBSP (PE/PEN gyűjtősín tartó) XAR (kábelek megfogása) 285
45 XBST gyűjtősín-tartók felső rögzítéshez 2500 A-ig Univerzális használatra tervezve, 10 mm-es lapos gyűjtősínnel Sínközép-távolság 125 mm Névleges áramerősség 1250, 1600, 2000 és 2500 A Csavarok a szállítás részei Névl. rövid idejű (termikus) határáram I cw (1 s) = 65 ka 600 mm és 800 mm mély elosztókhoz használható 800 mm mély elosztóknál XVTL-HP vízszintes profilt kell alkalmazni Névl. Gyűjtősín Max. távolság a gyűjtősín-tartók középvonalai között áram keresztmetszet: I cw (1 s) I e esetén L1, L2, L3, N 35 ka 45 ka 50 ka 65 ka [A] [mm] [mm] [mm] [mm] [mm] x 40 x x 60 x x 80 x x 100 x Méretek [mm] M6 x 14 (4 db) Típusjel. I n a [mm] b [mm] XBST A XBST A XBST A XBST A Típusok és rendelési számok: 96. oldal 286
46 Gyűjtősínek felső elhelyezése 600 mm mély elosztókban XBST... gyűjtősín-tartók felfogása közvetlenül a vázszerkezetre 600 mm-nél kisebb mélységű elosztókban felső gyűjtősínes kialakítás nem lehetséges A PE/PEN gyűjtősín megegyezik a 283. és 284. oldalon bemutatott változattal 600 Szerelés menete: 1. XBST közvetlenül a vázszerkezethez rögzítése (a., b.) 2. Gyűjtősínek befűzése (c.) A síntartók felszerelésésnél figyelembe kell venni a az adott zárlati szilárdságnak megfelelő síntartók közötti max. távolságot XBST a b c Gyűjtősínek felső elhelyezése 800 mm mély elosztókban 800 XBST... gyűjtősín-tartók vízszintes XVTL-HP..profilra szerelve (XVTL-HP/L, XVTL-HP-...-MIB nem használható) A PE/PEN gyűjtősín megegyezik a 283. és 284. oldalon bemutatott változattal Szerelés menete: 1. XVTL-HP mélységi tartókat a vázszerkezethez rögzíteni (a.) 2. XBST síntartók felfogása XVTL HP tartókra (b.) 3. Gyűjtősínek befűzése (c.) A síntartók felszerelésésnél figyelembe kell venni a az adott zárlati szilárdságnak megfelelő síntartók közötti max. távolságot XVTL-HP XBST a b c 287

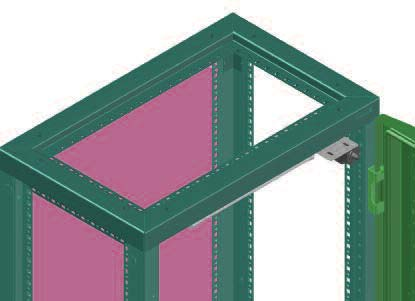

47 Szekrényvilágítás ajtónyitás érzékeléssel XVTL-SRL/S NWS-TKT Szerelés menete: 1. Az XVTL-SRL/S készletből a hosszanti konzolt a vázszerkezetre felszerelni csavarok segítségével 2. A lámpát a tartóra erősíteni 3. NWS-TKT ajtónyitás érintkezőt az érintkező tartókonzoljával a vázszerkezetre felszerelni (szükség esetén) XVTL-SRL/S Lámpa tartóval NWS-TKT Ajtónyitás érintkező Típusok és rendelési számok: 96. oldal 288

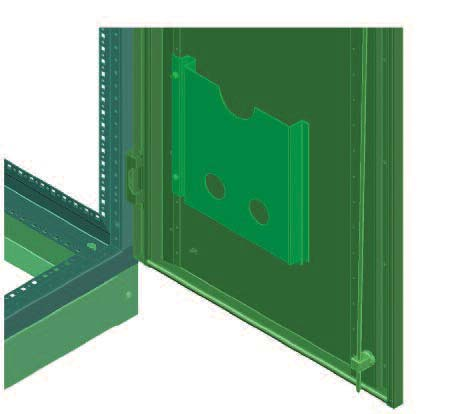

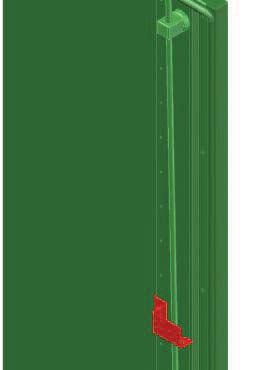

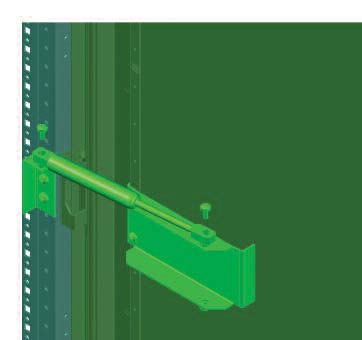

48 Ajtókitámasztó készlet XVTL-DA Kb. 90 szögben rögzíti az ajtót Zárrudazat megvezető XVTL-DRG Zárrudak rögzítéséhez, megakadályozva a kiesést az ajtó nyitott helyzetében Dokumentáció tartók XVTL-SPT6 Anyag: acéllemez M5 csavarokkal az ajtóprofilra kell rögzíteni Típusok és rendelési számok: 97., 99. oldal 289
49 Hátsó Xboard+ beépítőkészletek XVTL-BP-F Lehetővé teszi az Xboard+ rendszerelemek hátsó beépítését (megegyezik a falon kívüli BP-O elosztók és az álló BP-F elosztók megoldásával) Legalább 400 mm mély XVTL mezőkbe szerelhető (XVTL-BSB gyűjtősín-tartóval kombinálva a minimális mélység 500 mm) Kompakt megszakítók beépítéséhez, BPZ-NZM...-MV, -MH, -RH beépítőkészletekkel kombinálva Vízszintes XVTL-HP... profillal együtt nem alkalmazható IZM megszakító beépítőtálcával együtt nem alkalmazható XBST felső elhelyezésű gyűjtősín-tartókkal együtt nem alkalmazható Mellső Xboard+ beépítőkészlettel (XVTL-BP-W) kombinálható Mélységi pozíció: 7 nyílásnak szabadon kell maradnia Középső megerősítés Mellső Xboard+ beépítőkészletek XVTL-BP-W Lehetővé teszi a Xboard+ rendszer BPZ-MSW szerelő oldalfalának alkalmazását Lehetővé teszi BPZ-FPS előlaptartó beépítését BPZ-FP előlapok felerősítéséhez Lehetővé teszi Xboard+ rendszerelemek alkalmazását Hátsó Xboard+ beépítőkészlettel (XVTL-BP-F) kombinálható Univerzális megoldás, az XVTL elosztó magasságánál rövidebb BPZ-MSW használható, így egy mezőn belül vegyesen alkalmazhatók az installációs és az energiaelosztó részek Vízszintes XVTL-HP/MIB profilokkal együtt nem alkalmazható IZM megszakító beépítőtálcával együtt nem alkalmazható XBST felső elhelyezésű gyűjtősín-tartókkal együtt nem alkalmazható BPZ-MSW szerelő oldalfalakat és hátsó elhelyezésű XVTL-BSB gyűjtősín-tartókat együttes alkalmazásánál a szekrény mélysége min. 400 mm XVTL-BP-W mellső beépítőkészlet BPZ-MSW szerelő oldalfal vagy BPZ-FPS előlaptartóhoz Függőleges profilt ferdén behelyezni a mezőbe BPZ-MSW Szerelő oldalfalak Típusok és rendelési számok: 98. oldal 290

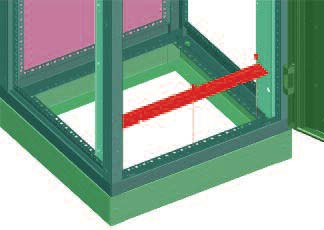

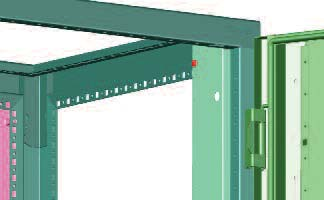

50 XVTL-BP-W beépítőkészlet beépítésének menete: 1. A készlet függőleges profilját ferdén behelyezni a mezőbe (lásd előző oldal alján) 2. A függőleges profilt rögzíteni a vázszerkezethez (a.) 3. A felső vízszintes profilt rögzíteni a vázszerkezet homlokoldali felső kerezstprofiljához (b.) 4. Az alsó vízszintes profilt rögzíteni a vázszerkezet homlokoldali alsó kerezstprofiljához (c.) 5. Az összeállított beépítőkészletre a BPZ-MSW szerelő oldalfalak tartó csavarjainak rögzítése (d.) a b c d Felső csavar Ütköző, mely megakadályozza az oldalfal tovább billenését a beszerelés alatt A csavarokat mindkét oldalon fel kell szerelni Alsó csavar Alsó rögzítési pont a szerelő oldalfal számára A megszerelt készüléktartó keretet erre helyezve lehet bebillenteni a mezőbe 291
51 A BPZ-MSW szerelő oldalfallal megszeret készüléktartó keret beépítése: 1. A készüléktartó keretet ráhelyezni az alsó ütközőre (ütköző kialakítását lásd előző oldal alján) (a.) 2. A készüléktartó keretet megfelelő helyzetbe billenteni (b.), majd a felső csavarral rögzíteni (c.) b A készüléktartó keret behelyezése ferdén a mezőbe és megtámasztása az alsó ütköző csavaron a b a c Felső csavar rögzítése Alkalmazási példák Mező kialakítása teljes elosztómagasságú BPZ-MSW oldalfalakkal 292

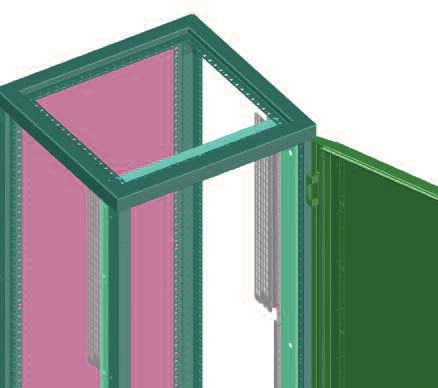

52 Rövid BPZ-MSW szerelőoldalfalak alkamazása elosztóba Az előlapok az elosztó fennmaradó részébe BPZ-FPS előlaptartók használhatók XVTL-BP-F és XVTL-BP-W beépítőkészletek kombinációja 1. XVTL-BP-F hátsó beépítőkészlet + XVTL-BP-W mellső beépítőkészlet + BPZ-MSW szerelő oldalfalak + BPZ-FPS előlaptartó 2. XVTL-BP-F hátsó beépítőkészlet + XVTL-BP-W mellső beépítőkészlet + BPZ-MSW szerelő oldalfalak teljes elosztómagassághoz 293

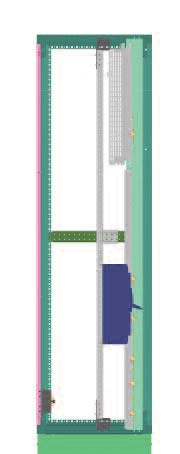

53 Alkalmazások XVTL-BP-F és XVTL-BP-W beépítőkészletekkel Az adapterek lehetővé teszik, hogy az XVTL szekrényeket úgy lehessen használni, mint az Xboard+ falon kívüli vagy álló elosztókat Minden Xboard+ tartozék felhasználható, beleértve pl. a szerelőkészleteket az NZM1 3 megszakítókhoz NZM4 megszakítók beépítése A BPZ-FP előlapok rögzítése BZ-FPS előlaptartóval kiegészített XVTL-BP-W beépítőkészletre Elosztó installációs rész nélkül NZM4 megszakító és installációs készülék egyidejű beépítése Az NZM4 megszakító BPZ-FP előlapokkal letakarva, melyek XVTL-BP-W beépítőkészletre és BPZ-FPS előlaptartóra vannak felfogva Az adaptermagasság fennmaradó része BPZ-MSW szerelő oldalfalakkal van felszerelve és szabványos installációs elosztóként használható (pl. segédáramkörökhöz, méréshez stb.) 294

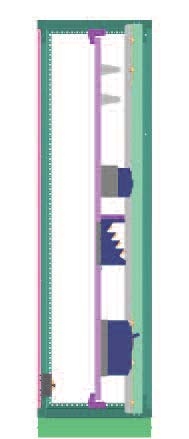

54 Mellső és hátsó Xboard+ beépítőkészletek kombinálása Az XVTL-BP-F hátsó adapter felhasználható pl. szerelőkészletek NZM megszakítókkal (BPZ-NZM...), BPZ-MPL szerelőlapokkal, készüléktartó-sínekkel történő szereléséhez, közvetlenül vagy BPZ-TA/2, BPZ-TF/2 rögzítőkkel a keretre szerelve Előlapok rögzítéséhez az XVTL-BP-W adapter használható BPZ-FPS előlaptartóval Kialakítás megegyezik az Xboard+ falon kívüli vagy álló elosztóknál ismertetettel, melynél nem használnak BPZ-MSW szerelőkeretet Hátsó és mellső Xboard+ beépítőkészletek kombinálása BPZ-MSW rövid szerelő oldalfalakkal Az alsó rész kialakítása megegyezik az előző változattal Az XVTL-BP-W beépítőkészlet felső része BPZ-MSW szerelőkerettel megszerelve 295

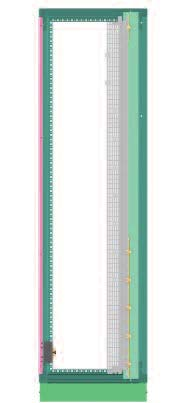

55 XVTL-BP-W beépítőkészlet alkalmazása BPZ-MSW szerelőkerettel A BPZ-MSW szerelőkeret kitölti a teljes adaptermagasságot BPZ-MSW és BPZ-FPS kombinálása XVTL-BP-W beépítőkészlet teljes lefedéséhez BPZ-MSW XVTL-BP-W-.../20 Típusjelölés Rend. sz. Típusjelölés Rend. sz. - - BPZ-FPS BPZ-MSW BPZ-FPS BPZ-MSW BPZ-FPS BPZ-MSW BPZ-FPS BPZ-MSW BPZ-FPS BPZ-MSW BPZ-FPS BPZ-MSW BPZ-FPS BPZ-MSW XVTL-BP-W-.../18 Típusjelölés Rend. sz. Típusjelölés Rend. sz. - - BPZ-FPS BPZ-MSW BPZ-FPS BPZ-MSW BPZ-FPS BPZ-MSW BPZ-FPS BPZ-MSW BPZ-FPS BPZ-MSW BPZ-FPS BPZ-MSW BPZ-FPS XVTL-BP-W-.../16 Típusjelölés Rend. sz. Típusjelölés Rend. sz. - - BPZ-FPS BPZ-MSW BPZ-FPS BPZ-MSW BPZ-FPS BPZ-MSW BPZ-FPS BPZ-MSW XVTL-BP-W-.../14 Típusjelölés Rend. sz. Típusjelölés Rend. sz. - - BPZ-FPS BPZ-MSW BPZ-FPS BPZ-MSW BPZ-FPS BPZ-MSW BPZ-FPS BPZ-MSW
XVTL sorolható elosztók
Elosztókberendezések önálló vagy sorolt kialakításához Energiaelosztókhoz és installációs berendezésekhez Kompatibilis az Xboard+ és xenergy elosztócsaládokkal Összeszereléshez szükséges anyagokkal szállítva
RészletesebbenElektromos adatok Szabványok IEC/EN , IEC/EN , IEC/EN 62208, IEC/EN /2
Műszaki adatok Elektromos adatok Szabványok IEC/EN 60439-1, IEC/EN 60439-3, IEC/EN 62208, IEC/EN 61439-1/2 Érintésvédelem I-es érintésvédelmi osztály Névleges szigetelési feszültség U i 600 V Névleges
RészletesebbenXboard+ elosztórendszer
Süllyesztett installációs elosztók BP..-U-... Acéllemez elosztók 3 lépcsős rendszer a könnyű szereléshez Változtatható belső elrendezés levehető szerelőkerettel Megfordítható ajtópánt Szintezési lehetőség
