Az Ön kézikönyve SHARP AR-122/152E/N

Átírás

1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató. Megtalálja a választ minden kérdésre az a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás Kezelési útmutató Használati útmutató Felhasználói kézikönyv Kezelési utasítás

2 Kézikönyv absztrakt: Ne takarja le a berendezést porfogó lepellel, ruhával vagy manyag fóliával, amíg az be van kapcsolva. Az utasítások vagy beállítások itt leírtaktól eltér használatával, vagy az eljárások eltér végrehajtásával veszélyes sugárzásnak teheti ki magát. A fali aljzat legyen közel a készülékhez, és legyen könnyen hozzáférhet. Ne tegye a berendezést olyan helyre, amely: Csak olyan aljzathoz csatlakoztassa a hálózati kábelt, amely megfelel a megadott feszültségnek és egyéb követelményeknek. Azt is ellenrizze, hogy az aljzat megfelelen földelt-e. Olyan hálózati konnektorhoz csatlakoztassa a berendezést, amelyet más elektromos berendezés nem használ. Ne ejtse el a berendezést, ne tegye ki rázkódásnak, vagy üsse oda más tárgyhoz. A tartalék festékkazettákat hvös, száraz helyen tárolja, és ne vegye ki ket a csomagolásból a felhasználásukat megelzen. Ha közvetlen napfénynek vagy nagy melegnek vannak kitéve, az gyenge másolatokat eredményezhet. Nincs kitéve közvetlen napsütésnek A papírt a csomagolásában tárolja, egyenesen fektetve. A csomagoláson kívül vagy álló csomagokban tárolt papír meggyrdhet vagy átnedvesedhet, papír elakadást okozva. A "O" jel azt jelzi, hogy a másológép nincs teljesen áramtalanítva, hanem készenléti állapotban van ebben a hálózati kapcsoló állásban. Ha a másológépe így van megjelölve, kérjük, használja az "I"-t az "ON" helyett és az "O"-t az "OFF" helyett. A fali aljzat legyen közel a készülékhez, és legyen könnyen hozzáférhet. Tartsa a használati utasítást elérhet helyen, lehetvé téve a megfelel jövbeni felhasználást. Arra figyelmezteti a felhasználót, hogy megsérülhet, ha nem követi megfelelen a "Vigyázat" alatt leírtakat. Arra figyelmezteti a felhasználót, hogy kár keletkezhet a másológépben vagy valamely alkatrészében, ha nem követi megfelelen a figyelmeztetésben leírtakat. A megjegyzések a másológépre vonatkozó ismereteket nyújtanak a mszaki jellemzk, funkciók, teljesítmény, mködés és egyebek tekintetében, ami hasznos lehet a felhasználónak. Megvilágítási mód választó gomb és kijelzk Használatával egymás után kiválaszthatja a megvilágítási módokat: AUTO, KÉZI vagy FOTÓ. ) Világos és sötét gombok és megvilágítási kijelzk Használatával módosíthatja a KÉZI vagy a FOTÓ megvilágítási fokozatot. Nyomja meg a kijelz törléséhez, vagy egy másolási munka futása közben a másolás befejezéséhez. Tartsa lenyomva kikapcsolt állapotban az addig készített összes másolat számának megjelenítéséhez. A másolás lehetséges, amikor világít. A legjobb eredményekhez csak a SHARP által ajánlott papírt használjon. Ne használjon olyan borítékokat, amelyek levegvel vannak megtöltve, vagy amelyekre címke vagy bélyeg van ragasztva. ezek fizikai károsodást okozhatnak a berendezésben. ** g/m2 tömeg papír esetében A4 a legnagyobb méret, ami az egylapos oldaltálcáról adagolható. Szorítsa meg az ( A ) lapvezet fogóját, és csúsztassa úgy a lapvezett, hogy illeszkedjen a papír szélességéhez. Ellenrizze, hogy az élek bemennek-e a tálca sarkainak kampói alá. A papír betöltése után a villogó megszüntetéséhez a másolás újrakezdése nélkül, nyomja meg a törlés ( ) gombot. Ellenrizze, hogy a papíron nincsen szakadás, por, gyrdés és szamárfül. Ellenrizze, hogy a köteg ugyanolyan méret és típusú papírból áll. A papír betöltésénél figyeljen arra, hogy ne maradjon hely a papír és a lapvezet között, és ellenrizze, hogy a vezet nincs túl szkre állítva, ami a papír meghajlását okozza. A papír ezeken a módokon való betöltése a dokumentum ferde másolását vagy elakadást okoz. Ha hosszabb ideig nem használja a berendezést, vegye ki az összes papírt a papírtálcáról, és tárolja száraz helyen. Ha a papírt hosszabb ideig a gépben hagyja, felszívja a nedvességet a levegbl, elakadást okozva. Új papír betöltésekor vegye ki a régi, addig a papírtálcában tárolt papírt. Ha az addig a tálcán tárolt papírra teszi az új papírt, az egyszerre két lap adagolását okozhatja. Az eredeti kép kisebb kell legyen, mint a másoláshoz használt papír vagy más médium. Ha az eredeti kép nagyobb, mint a papír vagy más médium, az foltokat okozhat a másolatok szélén. Ha betesz egy papírlapot az egylapos oldaladagolóba, amikor több másolat lett beállítva a másolási mennyiség beállítással (15. Ha vetítfóliára másol, azonnal vegye ki az egyes másolatokat. Amikor beteszi a papírt, a berendezés automatikusan behúzza azt, és elkezdi a másolást.

3 A borítékokat a rövidebbik oldalukkal kell az adagolónyílásba tenni, egyszerre egy lapot. Ne használjon olyan borítékokat, amelyek levegvel vannak megtöltve, vagy amelyekre címke vagy bélyeg van ragasztva. Magas páratartalom és hmérséklet esetén egyes borítékokon ragacsossá válhatnak a ragasztócsíkok, és nyomtatás közben lezáródnak. A hullámos vagy rossz alakú borítékok gyengén lesznek kinyomtatva vagy elakadhatnak. Ajánlatos végrehajtani egy próbanyomtatást a tényleges nyomtatási munka végrehajtása eltt. Válassza vagy a Com10, DL, C5, vagy a Monarch beállítást a nyomtató meghajtó papírméret-beállításában. Ez a memória lehetvé teszi, hogy a másológép csak egyszer olvasson be egy eredetit, és akár 99 másolatot is készítsen. Ez a funkció lehetvé teszi a megnövelt munkavégzés mellett a másológép mködési zajának csökkentését és a beolvasási mechanizmus terhelésének csökkentését. a funkció nagyobb megbízhatóságot biztosít. Ha a berendezés nem mködik megfelelen a használat alatt, vagy egy funkció nem használható, ld. Ne tegyen papírt az egylapos oldaltálcára, amikor folyamatban van egy másolási munka a papírtálcából. Ha más országban használja a berendezést, mint ahol beszerezte, ellenriznie kell, hogy a helyi áramforrás kompatíbilis-e a típussal. A berendezés energiatakarékos üzemmódba lép, amikor letelik a beállított id a gép mködése nélkül. A berendezés visszaáll a kiindulási beállításokra egy elre beállított idtartam leteltével másolás, nyomtatás vagy lapolvasás befejezése után. ) beállított id egy másolási vagy lapolvasási munka befejezése után, vagy ha a törlés ( ) gombot kétszer megnyomja. Ha a másolás ebben az állapotban indul meg, az alábbi táblázat beállításai érvényesek. Ha egy meghatározott ideig nem használja a gépet, az önmköden az auto kikapcsolási üzemmódba lép (19. Abban az esetben, ha hosszabb ideig nem használja a gépet, kapcsolja ki a hálózati kapcsolót, és húzza ki a hálózati csatlakozót az aljzatból. Könyv vagy meghajtott illetve összegyrdött eredeti másolásánál enyhén nyomja le a takarólapot. Ha a takarófedél nincs rendesen lezárva, a másolatok csíkosak vagy foltosak lehetnek. Adja meg a példányszámot a két másolási mennyiség ( használatával, amikor a dokumentumüvegrl másol., ) gomb Nyomja meg a törlés ( ) gombot egy beírt szám törléséhez, ha hibásan adta meg. Ez a gomb nem fogja megváltoztatni a tízes helyi értéken álló számjegyet. Tízes helyi érték Egyes helyi érték A másolás tömörségének módosítására a legtöbb eredeti esetében nincs szükség az automatikus megvilágítási módban. A világos ( ) és sötét ( ) gombok használatával módosítsa a megvilágítási fokozatot. Ha a 2-es megvilágítási fokozatot választja, a két baloldali kijelz egyszerre fog világítani. Ugyanígy, ha a 4-es fokozatot választja, a két jobboldali kijelz fog egyszerre világítani. Ez az automatikus megvilágítási fokozat bekapcsolva marad, amíg újra meg nem változtatja ezzel az eljárással. Az automatikus megvilágítási fokozat úgy állítható be, hogy megfeleljen a másolási szükségleteinek. Egy vagy két, a kiválasztott automatikus megvilágítási fokozatot jelöl megvilágítási kijelz kigyullad. Nyomja meg a világos ( ) vagy mód 6: az AUTO és KÉZI mód felbontása). A válsztott szám villogni kezd a kijelz baloldalán. nyomja meg a start ( ) gombot. A beírt programszám folyamatosan világítani fog, és a programhoz kiválasztott paraméterszám villogni fog a kijelz jobboldalán. A kijelz jobboldalán látható szám folyamatosan világítani fog és a beírt érték tárolódik. Nyomja meg a világos ( ) vagy sötét ( ) gombot a szokványos másolási módhoz való visszatéréshez. Az összes másolt példány száma két lépésben jelenik meg, 3-3 számjeggyel. Ez a fejezet leírja, hogyan kell kicserélni a festékkazettát és hogyan kell tisztítani a berendezést. A legjobb másolási eredményekhez csak eredeti SHARP kellékeket használjon, amelyek tervezése, kivitelezése és tesztelése a SHARP fénymásolók maximális élettartamát és teljesítményét szolgálja. Ha kigyullad a festékkazetta cseréje szükséges ( ) kijelz, hamarosan szükségessé válik a festékkazetta cseréje. szerezzen egy új kazettát. Ha a festékkazetta cseréje szükséges ( ) kijelz villog, a festékkazettát ki kell cserélni, mieltt a másolást újra el lehet kezdeni. az alábbi eljárást követve cserélje ki a festékkazettát. Sötét eredeti hosszú ideig tartó másolásánál a start ( ) kijelz villogni kezdhet, a kijelz kigyulladhat, és a berendezés leállhat, még ha maradt is festék.

4 a berendezés kb. 2 percig festéket fog adagolni, majd kigyullad a start ( ) kijelz. Finoman nyomja meg a homloklap mindkét oldalát annak kinyitásához. A festékkazetta eltávolítása után ne rázza vagy ütögesse azt. ez a festék szivárgását okozhatja. Tegye a régi kazettát azonnal az új kazetta dobozában található zacskóba. A helyi szabályozásnak megfelel módon dobja ki a régi festékkazettát. Fogja meg a kazettát mindkét oldalán, és rázza meg vízszintesen négyszerötször. Úgy fogja meg a festékkazettát, ahogy azt az ábra mutatja. Ha rossz sorrendben zárja be a fedlapokat, azok megsérülhetnek. Még az új festékkazetta beszerelése után is elfordulhat, hogy a start ( ) kijelz nem gyullad ki, jelezve, hogy a másolást nem lehet újrakezdeni (nincs elég festék adagolva). Ebben az esetben, nyissa ki és zárja be az oldallapot. A másológép ismét adagolni fog festéket kb. 2 percig, ezután a másolást újra el lehet kezdeni. Nyomja le egyszerre a világos ( ) és a sötét ( ) gombot több, mint 5 másodpercig, amíg az összes figyelmeztet kijelz (,,, ) villogni nem kezd, és a " " meg nem jelenik a kijelzn. Tartsa lenyomva a másolási arány kijelz (%) gombot több, mint 5 másodpercig. ) vagy a sötét ( Az üvegen vagy a takarólapon lév szennyezdések szintén le lesznek másolva. Ha a másolatok elkezdenek csíkossá vagy foltossá válni, lehetséges, hogy a töltszál piszkos. Illessze a töltszáltisztítót a töltszál jobb végéhez, finoman csúsztassa a tisztítót a bal végéhez, majd távolítsa el. Tegye vissza a töltszáltisztítót eredeti helyére. Ha bármilyen probléma adódik, ellenrizze az alábbi listát a másológépszervizünkkel való kapcsolatba lépés eltt. Jól be van zárva az oldallap? finoman zárja be az oldallapot. Finoman zárja be a homloklapot majd Be van zárva a homloklap? Az eredeti kép túl sötét vagy Kézileg módosítsa a megvilágítást. túl világos? A másolatok túl Automatikus megvilágítási Módosítsa az automatikus megvilágítási sötétek vagy túl módban van a berendezés? Egyenesen tárolja a papírt Gyrött vagy nedves a papír? a csomagolásban, száraz helyen. A papír gyakran Távolítsa el az elakadt papír összes elakad. A papírtálca lapvezeti Állítsa be jól a vezetket a papírmérettl nincsenek jól beállítva? Ha hosszú A kép könnyen ideig nem használja a berendezést, lejön a másolatról. Ha az alábbi kijelzk kigyulladnak vagy villogni kezdenek a kezelpanelen vagy az alábbi alfanumerikus kódok megjelennek a kijelzn, rögtön oldja meg a problémát az alábbi táblázat és a hivatkozott oldal alapján. Elhívó cseréje szükséges kijelz Festékkazetta cseréje szükséges kijelz Elakadás kijelz Világít Világít Villog Villog Távolítsa el az elakadt papírt az "ELAKADT PAPÍR ELTÁVOLÖTÁSA" leírása alapján A hivatalos SHARP márkaszerviz szakembere által elvégzend javítás szükséges. Ha a "CH" akkor is villog, ha van egy megfelelen beszerelt kazetta, azonnal lépjen kapcsolatba a SHARP szervizközponttal. Egy bet és egy szám jelenik meg váltakozva. Egy bet és egy szám jelenik meg váltakozva. Egy bet és egy szám jelenik meg váltakozva. Ha az elakadás ( ) kijelz villog, vagy a állni elakadás miatt. Vegye ki az elakadt papírt az alábbi ábra egyes helyire vonatkozó utasításokat követve. Amikor a ( ) villog a kijelzn, és az elakadt papír nem látszik a papíradagolási helyrl, húzza ki a papírtálcát, és vegye ki az elakadt papírt. Emelje fel a fixálóegység kioldó karját, majd zárja be az oldallapot a nyitógombja melletti kerek kiemelkedések megnyomásával. Emelje fel a fixálóegység kioldókarját, zárja be a homloklapot, majd zárja be az oldallapot a nyitógombja melletti kerek kiemelkedések megnyomásával. Ha az elhívó cseréje szükséges ( ) kijelz kigyullad, az elhívót ki kell cserélni. Ha a kapcsoló zárva van ( ), a berendezés nem fog mködni. A meghajtó ablakainak és más számítógépes monitorképek ábrázolásai a Windows XP Home Edition alatt megjelen ablakokat mutatják. Egyes szavak ezeken az ábrákon kissé eltérhetnek a más operációs rendszerek alatt megjelen ablakokéitól. A mellékelt CD-ROM ehhez a berendezéshez való szoftvert tartalmaz. A lapolvasási funkció csak Windows 98/Me/2000/XP-vel lehetséges, USB kapcsolat használatával. azoknak a felhasználóknak, akik Windows 95/NT 4. 0-t futtatnak vagy párhuzamos kapcsolatot használnak, csak a nyomtatás lehetséges. 0 (ServicePack 5 vagy újabb)*3, Windows 2000 Professional, Windows XP Professional*3, Windows XP Home Edition*3 800 x 600 képpontos (SVGA) monitor 256 színnel (vagy jobb) 150MB vagy több Olyan környezet, amelyben a fentiekben felsorolt operációs rendszerek teljeskören mködnek *3 A rendszergazda felhatalmazása szükséges a szoftver telepítéséhez ezt a telepítt használva.

5 MFP Meghajtó Nyomtató Szkenner meghajtó/ meghajtó Nyomtatási ablak Windows 98/Me/2000/XP felhasználók, akik az USB illeszts kapcsolatot alkalmazzák Windows 98/Me/2000/XP Lehetséges*1 felhasználók, akik a párhuzamos illeszts kapcsolatot alkalmazzák Windows 95/NT 4. *1 Ha a berendezés párhuzamos csatlakozón keresztül van csatlakoztatva, a Nyomtatási állapot ablak csak akkor használható, ha a párhuzamos csatlakozó ECP módra van állítva. A párhuzamos csatlakozó módjának beállításához nézze meg a számítógép használati utasítását vagy kérdezze meg a számítógép gyártóját. 2 * A Sharpdesk párhuzamos illeszt kapcsolat használata esetén telepíthet, egyébként a berendezés szkenner funkciója nem használható. Van más GDI nyomtató meghajtó vagy Windows Printing System nyomtató is telepítve? Nézze meg az alábbi táblázatot, majd kezdje meg a telepítést A telepítés módjához hivatkozott oldalak A berendezést jelenti, mint nyomtatót és szkennert. Nyomtatáshoz vagy lapolvasáshoz a berendezés online állapotben kell legyen. Miután megoldódott a probléma, a telepítési eljárás el a Gombkezel el a Sharpdesk egy párbeszédpanel, azt kérve, hogy ellenrizze, hogy az illesztkábel nincs csatlakoztatva a az összes fájl le lett másolva az USB illeszt kapcsolathoz, megjelenik az alábbi ablak. Hacsak nem akar párhuzamos kapcsolathoz is telepíteni meghajtókat, kattintson a "Nem" gombra. Kezdje el a Gombkezel el a Sharpdesk el az üzenetet az "Information" ablakban, majd kattintson a "Next" a nyelv beállítási ablak megjelenik miután kétszer az "Illesztprogram-telepít" ikonra kattintott, válassza ki a használni kívánt nyelvet, és kattintson a "Tovább" gombra. Windows 98/Me/2000 alatt ne válassza a "Gombkezel" jelölnégyzetet, mert ez nincs támogatva a párhuzamos illeszt használatánál. Ellenrizze, hogy a páhuzamos illesztkábel nincs csatlakoztatva, és kattintson az "OK"-ra. Fájlok másolása az MFP meghajtó telepítéséhez és a párhuzamos illeszt kapcsolat egy párbeszédpanel, azt kérve, hogy ellenrizze, hogy az illesztkábel nincs csatlakoztatva a az "LPT1" nem jelenik meg, valószínleg másik nyomtató vagy kiegészít eszköz használja az "LPT1"-et. Ellenrizze a többi nyomtatót és kiegészít eszközt, és változtassa meg a csatlakozó beállítását amint szükséges, hogy egyik se használja az "LPT1"-et. Ha azt akarja, hogy a MFP berendezés legyen az alapértelmezés szerinti nyomtató, válassza az "Igen"-t. ha nem, válassza a "Nem"-et. Amikor "A Telepít befejezte a telepítéshez szükséges információk összegyjtését. Kezdje el a Sharpdesk el az üzenetet az "Information" ablakban, majd kattintson a "Next" az esetben kattintson az "Igen" gombra a számítógép Jelzi, hogy a berendezés készen áll másolásra vagy lapolvasás történik. villogó: A kijelz az alábbi helyzetekben villog: Ha egy nyomtatási munkát megszakítanak. Ha egy másolási munkát tárolnak. Ha egy másolási vagy nyomtatási munka közben töltik újra a festéket. Be: Jelzi, hogy a berendezés készen áll nyomtatásra vagy lapolvasás történik. (On line) Villogó: Nyomtatás történik vagy adat érkezik egy számítógéprl. Villogó: Jelzi, hogy a berendezés bekapcsol (ha az oldallapot kinyitják és becsukják vagy a hálózati kapcsolót ki- és bekapcsolják). Villogó: A számítógéprl egy lapolvasási feladatot végeznek, vagy lapolvasási adat van tárolva a berendezés memóriájában. További tudnivalókért az "Általános" fülrl, a "Részletek" fülrl és a "Színkezelés" fülrl, nézze meg a Windows használati utasítását vagy súgóját. ) Az egylapos oldaladagolóból történ nyomtatás esetén elször adja meg a beállításokat a nyomtató meghajtóban, hajtsa végre a nyomtatást, majd töltse be a papírt. Ha bármilyen nyomtatási beállítást szándékában áll megváltoztatni, kattintson a "Beállítások" gombra a beállítási ablak megnyitásához. A nyomtatási beállítások részleteiért nézze meg az online útmutatót vagy a nyomtató meghajtó súgóját. Az egylapos oldaladagoló használatánál Miután megjelenik a kijelzn, várjon, amíg a papíradagolás helye kijelz kigyullad az egylapos oldaladagolónál, és tegye be a papírt. A másolás vége után a nyomtatás kerül végrehajtásra, ha kétszer megnyomja a törlés ( ) gombot, megnyomja az ON LINE gombot, hogy online állapotba állítsa a gépet, vagy körülbelül 60 másodperc (auto törlési id)* eltelik.

6 Ha a szoftveralkalmazásban meghatározott papírméret nagyobb, mint a papír mérete a nyomtatóban, a képnek az a része, amely nem lesz a papírra eljuttatva, megmaradhat a fényhenger felületén. Ebben az esetben a papír hátoldala piszkos lehet. Ha ez elfordul, változtassa megfelelre a papírméretet, és nyomtasson két vagy három oldalt, hogy letisztítsa a képet. Ha elkezd egy nyomtatási munkát, miközben egy lapolvasási munka folyamatban van, a nyomtatási adat a berendezés memóriájában lesz tárolva. Ha megnyomja a start ( ) gombot egy másolási munka elkezdéséhez, miközben folyamatban van egy, a papírtálcát vagy a többlapos oldaltálcát használó nyomtatási munka, a másolás automatikusan elkezddik, miután a berendezés memóriájában tárolt nyomtatási adatok ki lettek nyomtatva (megszakító másolás). Amikor ez történik, a számítógépben maradó nyomtatási adatok nem lesznek elküldve a berendezésnek. Amikor a másolási munka befejezdött, nyomja meg kétszer a törlés ( ) gombot, vagy egyszer az ON LINE gombot, hogy online módba állítsa a gépet (45. o. ), vagy várjon, amíg a beállított auto törlési id (18. A megszakító másolás nem lehetséges az egylapos oldaltálcát használó nyomtatási munka közben. A berendezés szkenner meghajtója tartalmaz egy STI (Állókép) meghajtót és egy WIA (Windows Image Acquisition) meghajtót. Telepíthet olyan szoftvert, ami támogatja az STI és a WIA meghajtót, hogy lehetvé tegye a lapolvasást a berendezés kezelpanelének használatával. Kattintson a "Start" gombra, válassza a "Vezérlpult"-ot, kattintson a "Nyomtatók és más hardverek"-re, majd kattintson a "Képolvasók és fényképezgépek"-re a start menüben. Tegye ugyanezt az összes Szkennelés menü-nél a "Szkennelés menü SC6"-ig. Adja meg a részlet-beállításokat, majd olvasson be egy képet a berendezésrl. Állítsa be az Event Manager beállításait, hogy csak a Gombkezel küldjön, amint az alábbiakban látható. Windows Me alatt idnként elfordul, hogy a "Képolvasók és fényképezgépek" ikon nem jelenik meg rögtön az MFP meghajtó telepítésének befejeztével. Ha más alkalmazások is látszanak, vegye le a jelölést a más alkalmazások jelölnégyzetérl, és csak a Gombkezel jelölnégyzetét hagyja kiválasztva. Tegye ugyanezt az összes Szkennelés menü-nél a "Szkennelés menü SC6"-ig. Adja meg a részlet-beállításokat, majd olvasson be egy képet a berendezésrl. Miután elvégezte a Gombkezel beállításait a Windowsban, adja meg a lapolvasás beállításait a Gombkezelben. Ez a megfelel beállítás a Gombkezel-ben több kép automatikus küldéséhez összes színnel, 75 dpi-s felbontással a Sharpdeskre a kezelpanel "SC1" szkenner ( ) gombjának választásával. Ez az ablak az SC1 eseményt mutatja, arra beállítva, hogy közvetlenül a Gombkezel-re menjen. Ha a Gombkezel be van állítva, hogy közvetlenül a Sharpdesk-re küldje a képet (gyári beállítás), a Sharpdesk automatikusan megnyílik a kép beolvasása után. A Gombkezel közvetlenül tudja kezelni egy AR-xxxx (ahol az xxxx a berendezésének típusneve) sorozatba tartozó eszköz eseményét, és elindítani a kiválasztott alkalmazását, az AR-xxxx (ahol az xxxx a berendezésének típusneve) kezelpaneljén elvégzett lapolvasási beállításnak (SC1, SC2, SC3, SC4, SC5, SC6) megfelelen. Ezt el lehet végezni az Event Manager választási ablakot mutató Windows operációs rendszerrel, vagy küldés lehetséges közvetlenül a kiválasztott alkalmazásba, ha a Gombkezel az egyetlen engedélyezett kezelje a SHARP AR-xxxx (ahol az xxxx a berendezésének típusneve) eszköz eseményeinek. A Windows Platformok egy mechanizmust biztosítanak a szoftvernek küls események kezeléséhez egy olyan szkenner meghajtójához, mint a SHARP AR-xxxx (ahol az xxxx a berendezésének típusneve) sorozat termékei. ezt a mechanizmust az eszközkezel irányítja az eszköz alapján. Azok az alkalmazások, amelyek tudnak kezelni eseményeket szkenner/fényképezgép eszközrl, a Windows Event Manager jegyzékébe kerülnek, és rendelkezésre állóként látszanak a jegyzékbe vett alkalmazások között. Az út, amit egy esemény bejár, hogy a felhasználó kiválasztott alkalmazásához kerüljön, az eszköz esemény-beállításaitól függ. Két alkamazás látszik, bejegyezve a lapolvasási esemény kezelésére az AR-xxxx (ahol az xxxx a berendezésének típusneve) eszközbl. Ha megnyomja a SCANNER ( ) gombot egy nyomtatási munka közben, a lapolvasási munka tárolva lesz. Ha azt akarja, hogy csak a Gombkezel induljon el ebben az esetben, állítsa be a Gombkezel használatát a Windowsban, a "Gombkezel beállítása" (48. Ellenrizze a beállításokat, majd nyomja meg újra a start ( gombot, vagy kattintson a "Szkennelés" gombra a TWAIN beállítási ablakban a lapolvasás elkezdéséhez.

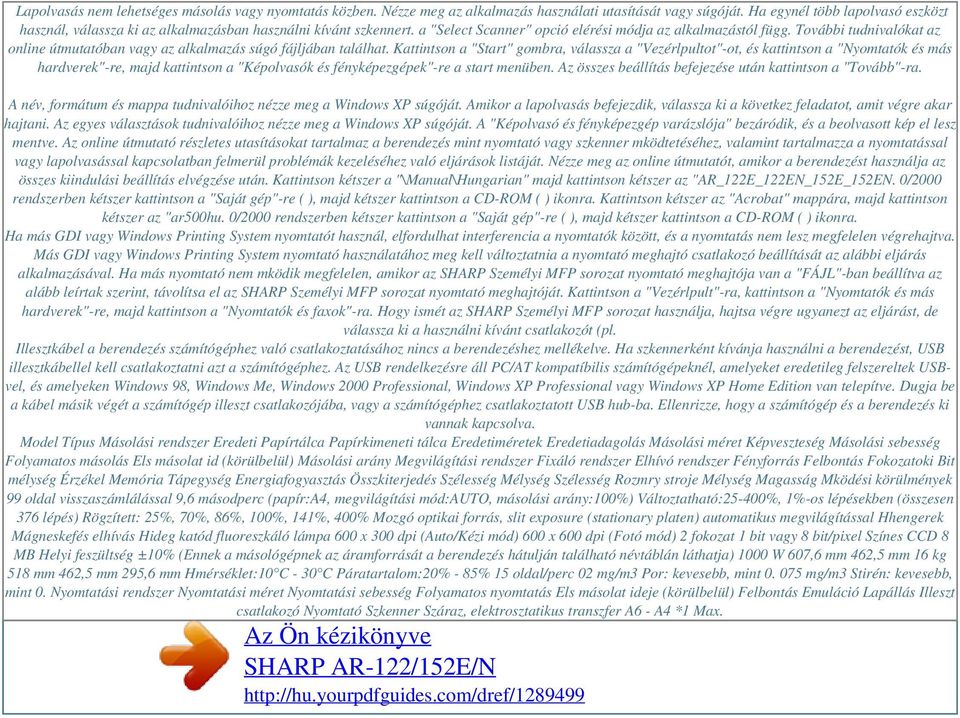

7 Lapolvasás nem lehetséges másolás vagy nyomtatás közben. Nézze meg az alkalmazás használati utasítását vagy súgóját. Ha egynél több lapolvasó eszközt használ, válassza ki az alkalmazásban használni kívánt szkennert. a "Select Scanner" opció elérési módja az alkalmazástól függ. További tudnivalókat az online útmutatóban vagy az alkalmazás súgó fájljában találhat. Kattintson a "Start" gombra, válassza a "Vezérlpultot"-ot, és kattintson a "Nyomtatók és más hardverek"-re, majd kattintson a "Képolvasók és fényképezgépek"-re a start menüben. Az összes beállítás befejezése után kattintson a "Tovább"-ra. A név, formátum és mappa tudnivalóihoz nézze meg a Windows XP súgóját. Amikor a lapolvasás befejezdik, válassza ki a következ feladatot, amit végre akar hajtani. Az egyes választások tudnivalóihoz nézze meg a Windows XP súgóját. A "Képolvasó és fényképezgép varázslója" bezáródik, és a beolvasott kép el lesz mentve. Az online útmutató részletes utasításokat tartalmaz a berendezés mint nyomtató vagy szkenner mködtetéséhez, valamint tartalmazza a nyomtatással vagy lapolvasással kapcsolatban felmerül problémák kezeléséhez való eljárások listáját. Nézze meg az online útmutatót, amikor a berendezést használja az összes kiindulási beállítás elvégzése után. Kattintson kétszer a "\Manual\Hungarian" majd kattintson kétszer az "AR_122E_122EN_152E_152EN. 0/2000 rendszerben kétszer kattintson a "Saját gép"-re ( ), majd kétszer kattintson a CD-ROM ( ) ikonra. Kattintson kétszer az "Acrobat" mappára, majd kattintson kétszer az "ar500hu. 0/2000 rendszerben kétszer kattintson a "Saját gép"-re ( ), majd kétszer kattintson a CD-ROM ( ) ikonra. Ha más GDI vagy Windows Printing System nyomtatót használ, elfordulhat interferencia a nyomtatók között, és a nyomtatás nem lesz megfelelen végrehajtva. Más GDI vagy Windows Printing System nyomtató használatához meg kell változtatnia a nyomtató meghajtó csatlakozó beállítását az alábbi eljárás alkalmazásával. Ha más nyomtató nem mködik megfelelen, amikor az SHARP Személyi MFP sorozat nyomtató meghajtója van a "FÁJL"-ban beállítva az alább leírtak szerint, távolítsa el az SHARP Személyi MFP sorozat nyomtató meghajtóját. Kattintson a "Vezérlpult"-ra, kattintson a "Nyomtatók és más hardverek"-re, majd kattintson a "Nyomtatók és faxok"-ra. Hogy ismét az SHARP Személyi MFP sorozat használja, hajtsa végre ugyanezt az eljárást, de válassza ki a használni kívánt csatlakozót (pl. Illesztkábel a berendezés számítógéphez való csatlakoztatásához nincs a berendezéshez mellékelve. Ha szkennerként kívánja használni a berendezést, USB illesztkábellel kell csatlakoztatni azt a számítógéphez. Az USB rendelkezésre áll PC/AT kompatíbilis számítógépeknél, amelyeket eredetileg felszereltek USBvel, és amelyeken Windows 98, Windows Me, Windows 2000 Professional, Windows XP Professional vagy Windows XP Home Edition van telepítve. Dugja be a kábel másik végét a számítógép illeszt csatlakozójába, vagy a számítógéphez csatlakoztatott USB hub-ba. Ellenrizze, hogy a számítógép és a berendezés ki vannak kapcsolva. Model Típus Másolási rendszer Eredeti Papírtálca Papírkimeneti tálca Eredetiméretek Eredetiadagolás Másolási méret Képveszteség Másolási sebesség Folyamatos másolás Els másolat id (körülbelül) Másolási arány Megvilágítási rendszer Fixáló rendszer Elhívó rendszer Fényforrás Felbontás Fokozatoki Bit mélység Érzékel Memória Tápegység Energiafogyasztás Összkiterjedés Szélesség Mélység Szélesség Rozmry stroje Mélység Magasság Mködési körülmények 99 oldal visszaszámlálással 9,6 másodperc (papír:a4, megvilágítási mód:auto, másolási arány:100%) Változtatható:25-400%, 1%-os lépésekben (összesen 376 lépés) Rögzített: 25%, 70%, 86%, 100%, 141%, 400% Mozgó optikai forrás, slit exposure (stationary platen) automatikus megvilágítással Hhengerek Mágneskefés elhívás Hideg katód fluoreszkáló lámpa 600 x 300 dpi (Auto/Kézi mód) 600 x 600 dpi (Fotó mód) 2 fokozat 1 bit vagy 8 bit/pixel Színes CCD 8 MB Helyi feszültség ±10% (Ennek a másológépnek az áramforrását a berendezés hátulján található névtáblán láthatja) 1000 W 607,6 mm 462,5 mm 16 kg 518 mm 462,5 mm 295,6 mm Hmérséklet:10 C - 30 C Páratartalom:20% - 85% 15 oldal/perc 02 mg/m3 Por: kevesebb, mint mg/m3 Stirén: kevesebb, mint 0. Nyomtatási rendszer Nyomtatási méret Nyomtatási sebesség Folyamatos nyomtatás Els másolat ideje (körülbelül) Felbontás Emuláció Lapállás Illeszt csatlakozó Nyomtató Szkenner Száraz, elektrosztatikus transzfer A6 - A4 *1 Max.

8 12 oldal/perc Max. 99 oldal, visszaszámlálás 9,6 másodperc (Papír: A4) 600 dpi 600 x 1200 dpi SHARP GDI Álló vagy fekv USB illeszt IEEE1284-kompatíbilis kétirányú párhuzamos illeszt (Csak a nyomtatónak) Folyamatos fejlesztési politikánk részeként, a SHARP fenntartja a jogot, hogy formai és mszaki jellemzbeli változtatásokat eszközöljön a termék fejlesztése érdekében, elzetes figyelmeztetés nélkül. A legjobb másolási eredményekhez csak eredeti SHARP kellékeket használjon, amelyek tervezése, kivitelezése és tesztelése a SHARP fénymásolók maximális élettartamát és teljesítményét szolgálja. Az alkalmazásra, a demonstrációra, a rendszerre és a jelen Engedélyt kísér minden más szoftverre, legyen az lemezen vagy csak olvasható memóriában vagy bármely másfajta adathordozón (a Szoftver), valamint a kapcsolódó dokumentációra Ön a SHARP részérl felhasználói engedélyt kap. az Ön tulajdonát képezi az a lemez, amelyre a Szoftvert rögzítették, de a SHARP és/vagy a SHARP Licencadói fenntartják jogcímüket a Szoftverre és a kapcsolódó dokumentációra vonatkozóan. A jelen Engedély alapján Ön a Szoftvert egy adott nyomtatóhoz csatlakozó egy vagy több számítógépen használhatja, és a szoftverrl kizárólag biztonsági másolat céljára készíthet egy darab számítógép által olvasható formájú másolatot. Az ilyen másolatokon reprodukálni köteles minden olyan SHARP szerzi jogi figyelmeztetést, a SHARP Licencadók általi szerzi jogi figyelmeztetést, valamint a SHARP-tól és/vagy Licencadóitól származó tulajdonjogi tájékoztatást, amely a Szoftver eredeti másolatán szerepelt. Átadhatja továbbá a szoftverre, a Szoftver biztonsági másolatára és a kapcsolódó dokumentációra vonatkozó minden engedélyjogosultságát és a jelen Engedély egy másolatát egy másik fél részére, feltéve, hogy a másik fél elolvassa és elfogadja a jelen Engedélyben foglalt Ön az Engedély bármely rendelkezését megszegi, az Engedély a SHARP és/vagy SHARP Licencadók részérl azonnal, figyelmeztetés nélkül véget ér. Ön beleegyezik és szavatolja, hogy sem a Szoftver, sem a SHARP részérl átadott bármilyen technikai adat vagy annak közvetlen terméke nem kerül exportálásra az Egyesült Államok területén kívülre, kivéve ha arra meghatalmazással rendelkezik és azt az Egyesült Államok törvényei és szabályozása engedik. Amennyiben a Szoftverhez az Egyesült Államokon kívül jutott hozzá jogszeren, Ön beleegyezik, hogy sem a Szoftvert, sem a SHARP részérl átadott bármely technikai adatot, sem annak közvetlen termékét nem fogja újraexportálni, kivéve ha azt az Egyesült Államok törvényei és szabályozása, valamint a Szoftver beszerzési helye szerinti jogrendszer törvényei és szabályozása engedi. A kormány beleegyezik: (i) Ha a Szoftvert a Védelmi Minisztérium (DoD) részére szállítják, a Szoftver a Kereskedelmi számítógépes szoftver besorolás alá esik, és a kormány csak korlátozott jogokat szerez a Szoftverben és annak dokumentációjában, a fogalom DFARS (c)(1) cikkelyében szerepl meghatározásának megfelelen. (ii) Ha a Szoftvert az Egyesült Államok kormányának a Védelmi Minisztériumon (DoD) kívüli bármely más egységének szállítják, a kormányzatnak a Szoftverre és annak dokumentációjára vonatkozó jogai a FAR 52. A SHARP garantálja, hogy a lemezek, amelyekre a Szoftvert rögzítették, normál használat esetén a számla másolata által tanúsított vásárlási dátumtól számított kilencven (90) napig mentesek lesznek az anyag- és gyártási hibáktól. A SHARP és/vagy a SHARP Licencadóinak teljes felelssége és az Ön kizárólagos jogorvoslati lehetsége a jelen 6. cikkelyben foglalt korlátozott garanciának nem megfelel lemez cseréjében merül ki. A lemezt akkor cserélik ki, ha a számla másolatával együtt visszaküldik a SHARP vagy egy hivatalos SHARP képvisel részére. A SHARP felelssége nem terjed ki a baleset, visszaélés vagy nem megfelel alkalmazás következtében megsérült lemez cseréjére. Ön kifejezetten elismeri és beleegyezik, hogy a Szoftvert kizárólag saját felelsségére használja. A szoftver és a kapcsolódó dokumentáció úgy kerül szállításra AHOGY VAN, bármiféle garancia nélkül, és a SHARP és a SHARP Licencadói (a 7. A SHARP-nak az összes kárért, veszteségért és cselekmény következményeiért (alapuljon az szerzdésen, károkozáson (ideértve a hanyagságot is) vagy egyeben) Önnel szemben fennálló felelssége semmilyen esetben nem haladhatja meg az Ön által a Szoftverért kifizetett összeget.

9 Powered by TCPDF ( A jelen engedélyt a Szoftvernek az Apple Macintosh-sal és a Microsoft Windows-zal összefügg részei tekintetében Kalifornia, illetve Washington állam törvényei szabályozzák és azok szerint értelmezend. Amennyiben egy kompetens joghatóság bármilyen okból úgy találja, hogy a jelen Engedély bármely rendelkezése vagy annak egy része nem érvényesíthet, úgy a felek szándékának kifejezése érdekében az Engedély adott rendelkezését a megengedett legnagyobb mértékben kell érvényesíteni, és az Engedély fennmaradó részének érvényessége és hatálya továbbra is sértetlenül fennáll. A jelen Engedély képezi a felek között a Szoftver és a kapcsolódó dokumentáció használata tekintetében fennálló teljes megállapodást és hatálytalanít az adott tárgyra vonatkozó minden korábbi vagy egyidej megegyezést vagy megállapodást, legyen az írott vagy szóbeli. A jelen Engedély módosítása csak akkor bír kötelez ervel, ha írásba foglalják és azt a SHARP által megfelelen meghatalmazott képvisel aláírja. ) A CE jel címke abban az esetben rögzíthet egy szerkezetre, ha a fenti mondatban leírt irányelvek alkalmazhatók a termékre. (Ez a mondat nem alkalmazható bármely olyan országban, ahol a fenti irányelvek nem szükségesek..
