STYROFOAM hőszigetelés. Mezőgazdasági épületek, magastetők
|
|
- Norbert Mészáros
- 8 évvel ezelőtt
- Látták:
Átírás
1 STYROFOAM hőszigetelés Mezőgazdasági épületek, magastetők

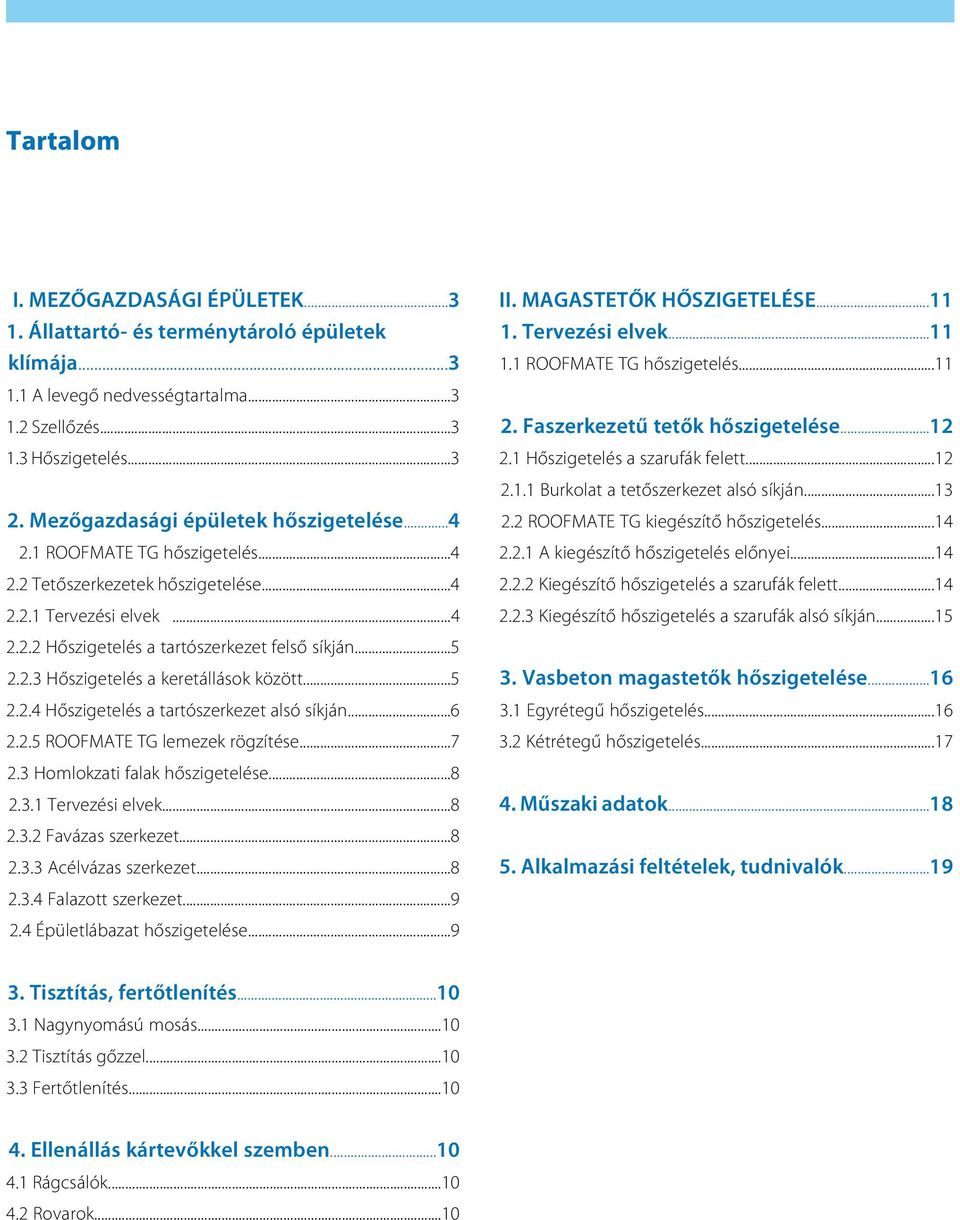

2 Tartalom I. MEZŐGAZDASÁGI ÉPÜLETEK Állattartó- és terménytároló épületek klímája A levegő nedvességtartalma Szellőzés Hőszigetelés Mezőgazdasági épületek hőszigetelése ROOFMATE TG hőszigetelés Tetőszerkezetek hőszigetelése Tervezési elvek Hőszigetelés a tartószerkezet felső síkján Hőszigetelés a keretállások között Hőszigetelés a tartószerkezet alsó síkján ROOFMATE TG lemezek rögzítése Homlokzati falak hőszigetelése Tervezési elvek Favázas szerkezet Acélvázas szerkezet Falazott szerkezet Épületlábazat hőszigetelése...9 II. MAGASTETŐK HŐSZIGETELÉSE Tervezési elvek ROOFMATE TG hőszigetelés Faszerkezetű tetők hőszigetelése Hőszigetelés a szarufák felett Burkolat a tetőszerkezet alsó síkján ROOFMATE TG kiegészítő hőszigetelés A kiegészítő hőszigetelés előnyei Kiegészítő hőszigetelés a szarufák felett Kiegészítő hőszigetelés a szarufák alsó síkján Vasbeton magastetők hőszigetelése Egyrétegű hőszigetelés Kétrétegű hőszigetelés Műszaki adatok Alkalmazási feltételek, tudnivalók Tisztítás, fertőtlenítés Nagynyomású mosás Tisztítás gőzzel Fertőtlenítés Ellenállás kártevőkkel szemben Rágcsálók Rovarok...10

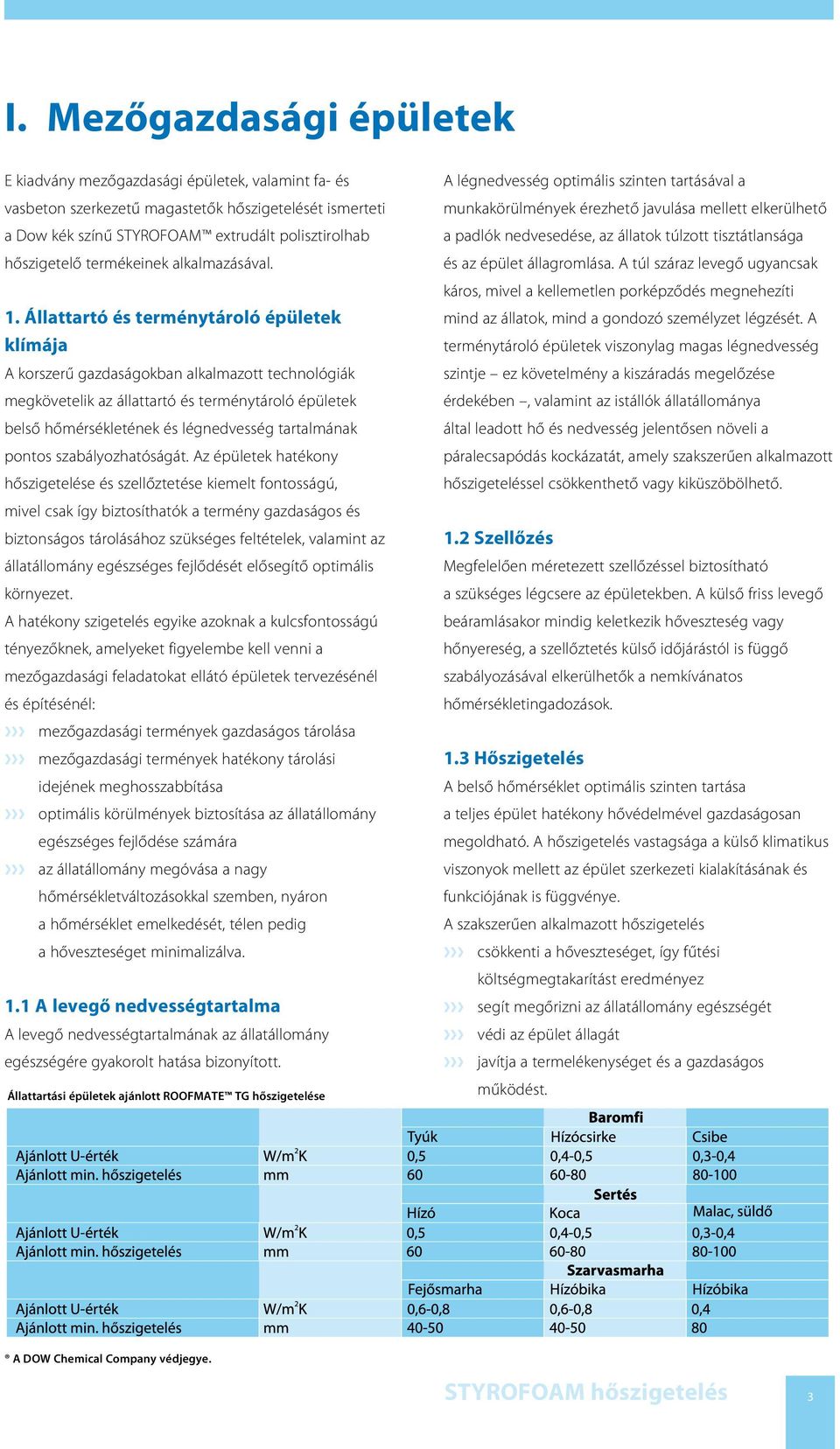

3 I. Mezőgazdasági épületek E kiadvány mezőgazdasági épületek, valamint fa- és vasbeton szerkezetű magastetők hőszigetelését ismerteti a Dow kék színű STYROFOAM extrudált polisztirolhab hőszigetelő termékeinek alkalmazásával. 1. Állattartó és terménytároló épületek klímája A korszerű gazdaságokban alkalmazott technológiák megkövetelik az állattartó és terménytároló épületek belső hőmérsékletének és légnedvesség tartalmának pontos szabályozhatóságát. Az épületek hatékony hőszigetelése és szellőztetése kiemelt fontosságú, mivel csak így biztosíthatók a termény gazdaságos és biztonságos tárolásához szükséges feltételek, valamint az állatállomány egészséges fejlődését elősegítő optimális környezet. A hatékony szigetelés egyike azoknak a kulcsfontosságú tényezőknek, amelyeket figyelembe kell venni a mezőgazdasági feladatokat ellátó épületek tervezésénél és építésénél: mezőgazdasági termények gazdaságos tárolása mezőgazdasági termények hatékony tárolási idejének meghosszabbítása optimális körülmények biztosítása az állatállomány egészséges fejlődése számára az állatállomány megóvása a nagy hőmérsékletváltozásokkal szemben, nyáron a hőmérséklet emelkedését, télen pedig a hőveszteséget minimalizálva. 1.1 A levegő nedvességtartalma A levegő nedvességtartalmának az állatállomány egészségére gyakorolt hatása bizonyított. Állattartási épületek ajánlott ROOFMATE TG hőszigetelése A légnedvesség optimális szinten tartásával a munkakörülmények érezhető javulása mellett elkerülhető a padlók nedvesedése, az állatok túlzott tisztátlansága és az épület állagromlása. A túl száraz levegő ugyancsak káros, mivel a kellemetlen porképződés megnehezíti mind az állatok, mind a gondozó személyzet légzését. A terménytároló épületek viszonylag magas légnedvesség szintje ez követelmény a kiszáradás megelőzése érdekében, valamint az istállók állatállománya által leadott hő és nedvesség jelentősen növeli a páralecsapódás kockázatát, amely szakszerűen alkalmazott hőszigeteléssel csökkenthető vagy kiküszöbölhető. 1.2 Szellőzés Megfelelően méretezett szellőzéssel biztosítható a szükséges légcsere az épületekben. A külső friss levegő beáramlásakor mindig keletkezik hőveszteség vagy hőnyereség, a szellőztetés külső időjárástól is függő szabályozásával elkerülhetők a nemkívánatos hőmérsékletingadozások. 1.3 Hőszigetelés A belső hőmérséklet optimális szinten tartása a teljes épület hatékony hővédelmével gazdaságosan megoldható. A hőszigetelés vastagsága a külső klimatikus viszonyok mellett az épület szerkezeti kialakításának és funkciójának is függvénye. A szakszerűen alkalmazott hőszigetelés csökkenti a hőveszteséget, így fűtési költségmegtakarítást eredményez segít megőrizni az állatállomány egészségét védi az épület állagát javítja a termelékenységet és a gazdaságos működést. STYROFOAM hőszigetelés 3

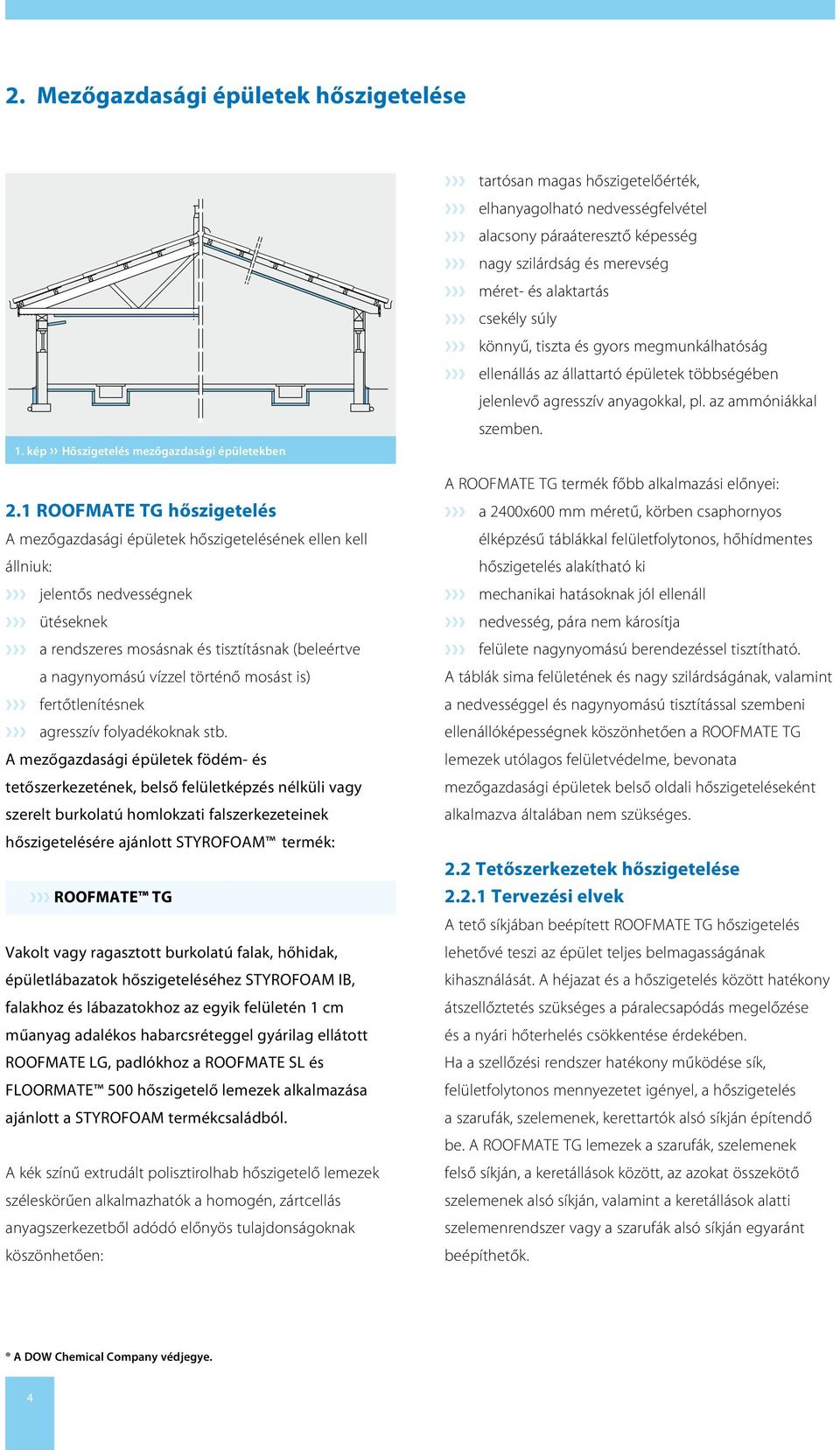

4 2. Mezőgazdasági épületek hőszigetelése 1. kép Hőszigetelés mezőgazdasági épületekben 2.1 ROOFMATE TG hőszigetelés A mezőgazdasági épületek hőszigetelésének ellen kell állniuk: jelentős nedvességnek ütéseknek a rendszeres mosásnak és tisztításnak (beleértve a nagynyomású vízzel történő mosást is) fertőtlenítésnek agresszív folyadékoknak stb. A mezőgazdasági épületek födém- és tetőszerkezetének, belső felületképzés nélküli vagy szerelt burkolatú homlokzati falszerkezeteinek hőszigetelésére ajánlott STYROFOAM termék: ROOFMATE TG Vakolt vagy ragasztott burkolatú falak, hőhidak, épületlábazatok hőszigeteléséhez STYROFOAM IB, falakhoz és lábazatokhoz az egyik felületén 1 cm műanyag adalékos habarcsréteggel gyárilag ellátott ROOFMATE LG, padlókhoz a ROOFMATE SL és FLOORMATE 500 hőszigetelő lemezek alkalmazása ajánlott a STYROFOAM termékcsaládból. A kék színű extrudált polisztirolhab hőszigetelő lemezek széleskörűen alkalmazhatók a homogén, zártcellás anyagszerkezetből adódó előnyös tulajdonságoknak köszönhetően: tartósan magas hőszigetelőérték, elhanyagolható nedvességfelvétel alacsony páraáteresztő képesség nagy szilárdság és merevség méret- és alaktartás csekély súly könnyű, tiszta és gyors megmunkálhatóság ellenállás az állattartó épületek többségében jelenlevő agresszív anyagokkal, pl. az ammóniákkal szemben. A ROOFMATE TG termék főbb alkalmazási előnyei: a 2400x600 mm méretű, körben csaphornyos élképzésű táblákkal felületfolytonos, hőhídmentes hőszigetelés alakítható ki mechanikai hatásoknak jól ellenáll nedvesség, pára nem károsítja felülete nagynyomású berendezéssel tisztítható. A táblák sima felületének és nagy szilárdságának, valamint a nedvességgel és nagynyomású tisztítással szembeni ellenállóképességnek köszönhetően a ROOFMATE TG lemezek utólagos felületvédelme, bevonata mezőgazdasági épületek belső oldali hőszigeteléseként alkalmazva általában nem szükséges. 2.2 Tetőszerkezetek hőszigetelése Tervezési elvek A tető síkjában beépített ROOFMATE TG hőszigetelés lehetővé teszi az épület teljes belmagasságának kihasználását. A héjazat és a hőszigetelés között hatékony átszellőztetés szükséges a páralecsapódás megelőzése és a nyári hőterhelés csökkentése érdekében. Ha a szellőzési rendszer hatékony működése sík, felületfolytonos mennyezetet igényel, a hőszigetelés a szarufák, szelemenek, kerettartók alsó síkján építendő be. A ROOFMATE TG lemezek a szarufák, szelemenek felső síkján, a keretállások között, az azokat összekötő szelemenek alsó síkján, valamint a keretállások alatti szelemenrendszer vagy a szarufák alsó síkján egyaránt beépíthetők. 4

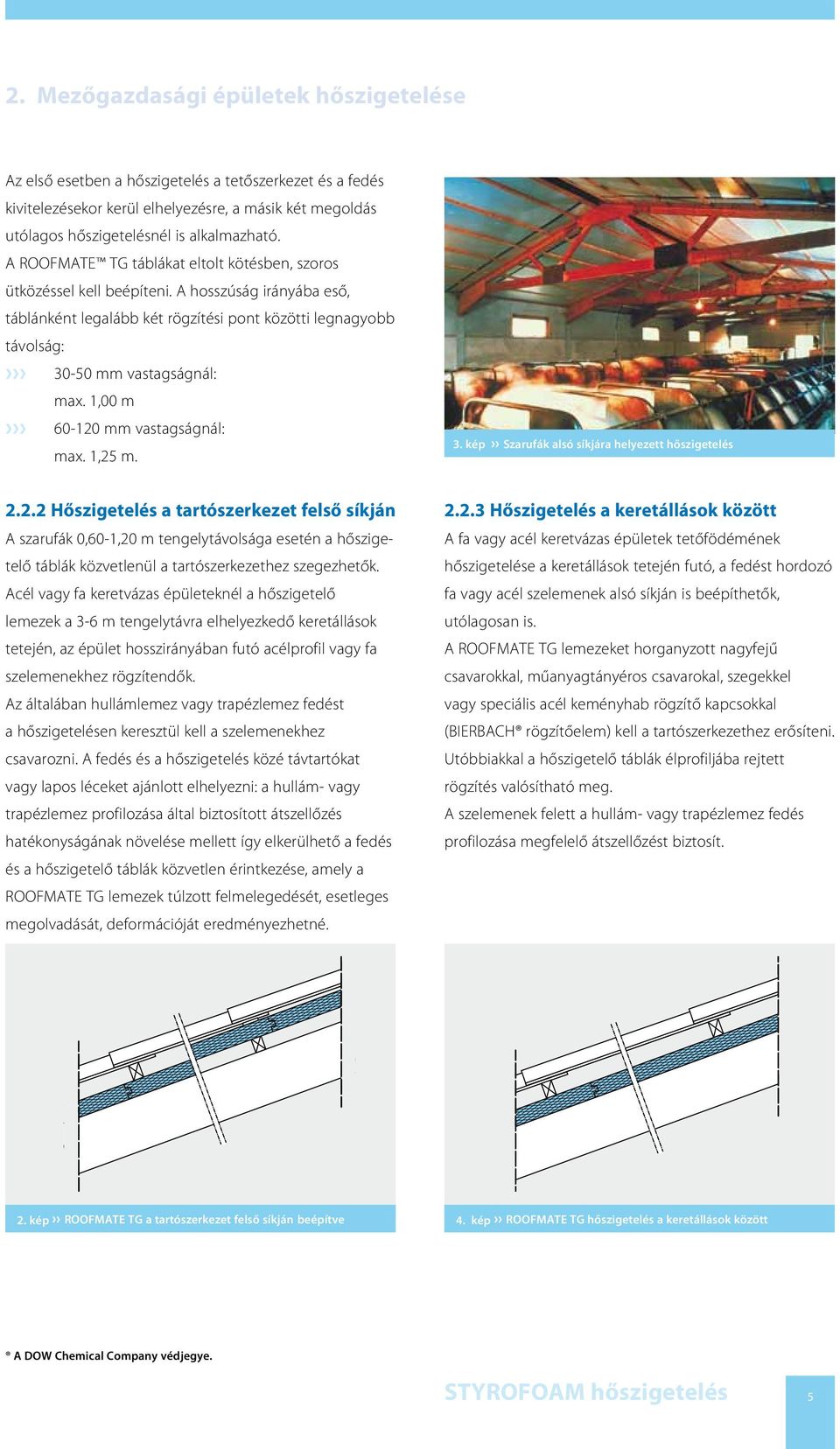

5 2. Mezőgazdasági épületek hőszigetelése Az első esetben a hőszigetelés a tetőszerkezet és a fedés kivitelezésekor kerül elhelyezésre, a másik két megoldás utólagos hőszigetelésnél is alkalmazható. A ROOFMATE TG táblákat eltolt kötésben, szoros ütközéssel kell beépíteni. A hosszúság irányába eső, táblánként legalább két rögzítési pont közötti legnagyobb távolság: mm vastagságnál: max. 1,00 m mm vastagságnál: max. 1,25 m. 3. kép Szarufák alsó síkjára helyezett hőszigetelés Hőszigetelés a tartószerkezet felső síkján A szarufák 0,60-1,20 m tengelytávolsága esetén a hőszigetelő táblák közvetlenül a tartószerkezethez szegezhetők. Acél vagy fa keretvázas épületeknél a hőszigetelő lemezek a 3-6 m tengelytávra elhelyezkedő keretállások tetején, az épület hosszirányában futó acélprofil vagy fa szelemenekhez rögzítendők. Az általában hullámlemez vagy trapézlemez fedést a hőszigetelésen keresztül kell a szelemenekhez csavarozni. A fedés és a hőszigetelés közé távtartókat vagy lapos léceket ajánlott elhelyezni: a hullám- vagy trapézlemez profilozása által biztosított átszellőzés hatékonyságának növelése mellett így elkerülhető a fedés és a hőszigetelő táblák közvetlen érintkezése, amely a ROOFMATE TG lemezek túlzott felmelegedését, esetleges megolvadását, deformációját eredményezhetné Hőszigetelés a keretállások között A fa vagy acél keretvázas épületek tetőfödémének hőszigetelése a keretállások tetején futó, a fedést hordozó fa vagy acél szelemenek alsó síkján is beépíthetők, utólagosan is. A ROOFMATE TG lemezeket horganyzott nagyfejű csavarokkal, műanyagtányéros csavarokal, szegekkel vagy speciális acél keményhab rögzítő kapcsokkal (BIERBACH rögzítőelem) kell a tartószerkezethez erősíteni. Utóbbiakkal a hőszigetelő táblák élprofiljába rejtett rögzítés valósítható meg. A szelemenek felett a hullám- vagy trapézlemez fedés profilozása megfelelő átszellőzést biztosít. 2. kép ROOFMATE TG a tartószerkezet felső síkján beépítve 4. kép ROOFMATE TG hőszigetelés a keretállások között STYROFOAM hőszigetelés 5

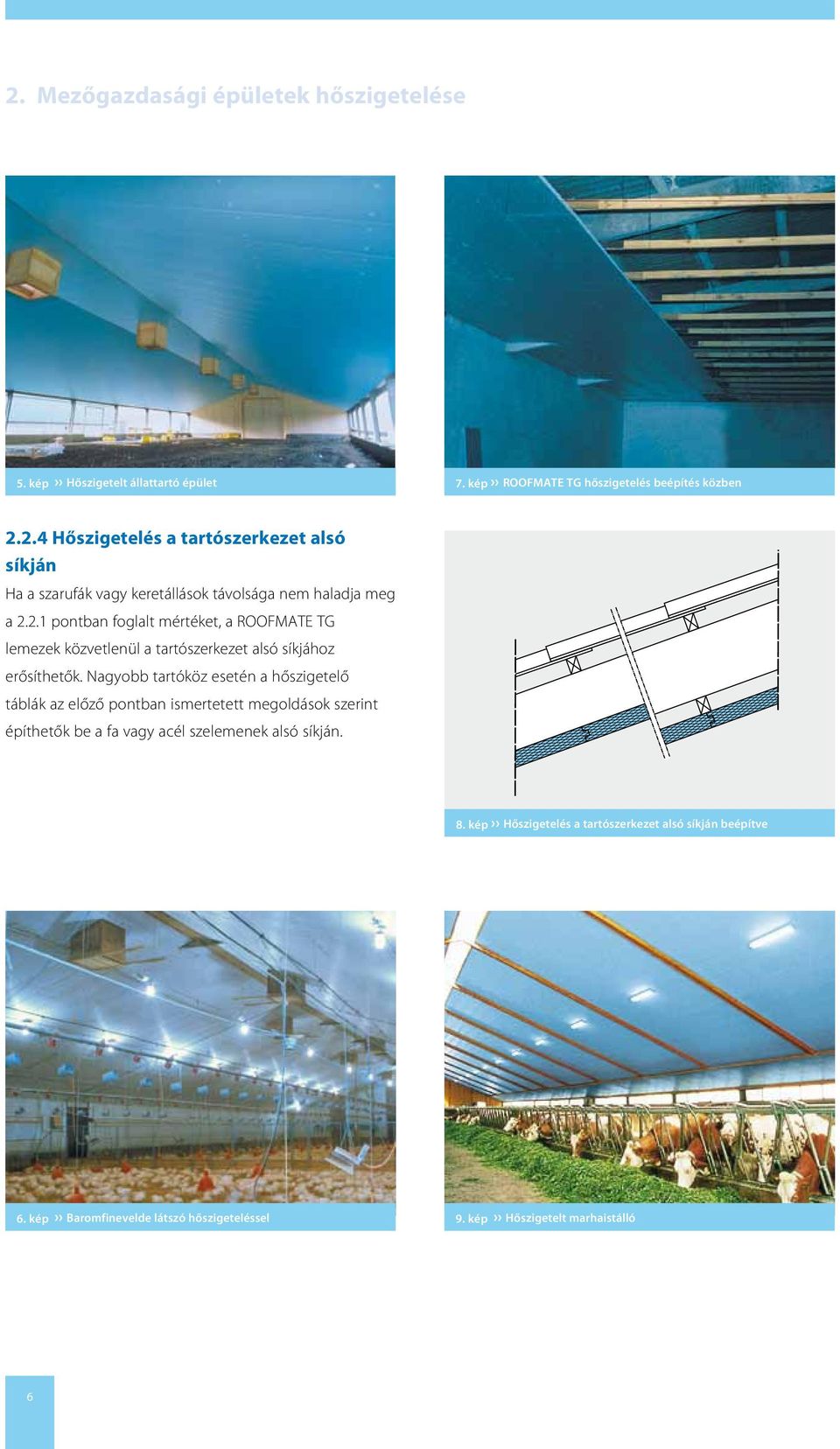

6 2. Mezőgazdasági épületek hőszigetelése 5. kép Hőszigetelt állattartó épület 7. kép ROOFMATE TG hőszigetelés beépítés közben Hőszigetelés a tartószerkezet alsó síkján Ha a szarufák vagy keretállások távolsága nem haladja meg a pontban foglalt mértéket, a ROOFMATE TG lemezek közvetlenül a tartószerkezet alsó síkjához erősíthetők. Nagyobb tartóköz esetén a hőszigetelő táblák az előző pontban ismertetett megoldások szerint építhetők be a fa vagy acél szelemenek alsó síkján. 8. kép Hőszigetelés a tartószerkezet alsó síkján beépítve 6. kép Baromfinevelde látszó hőszigeteléssel 9. kép Hőszigetelt marhaistálló 6

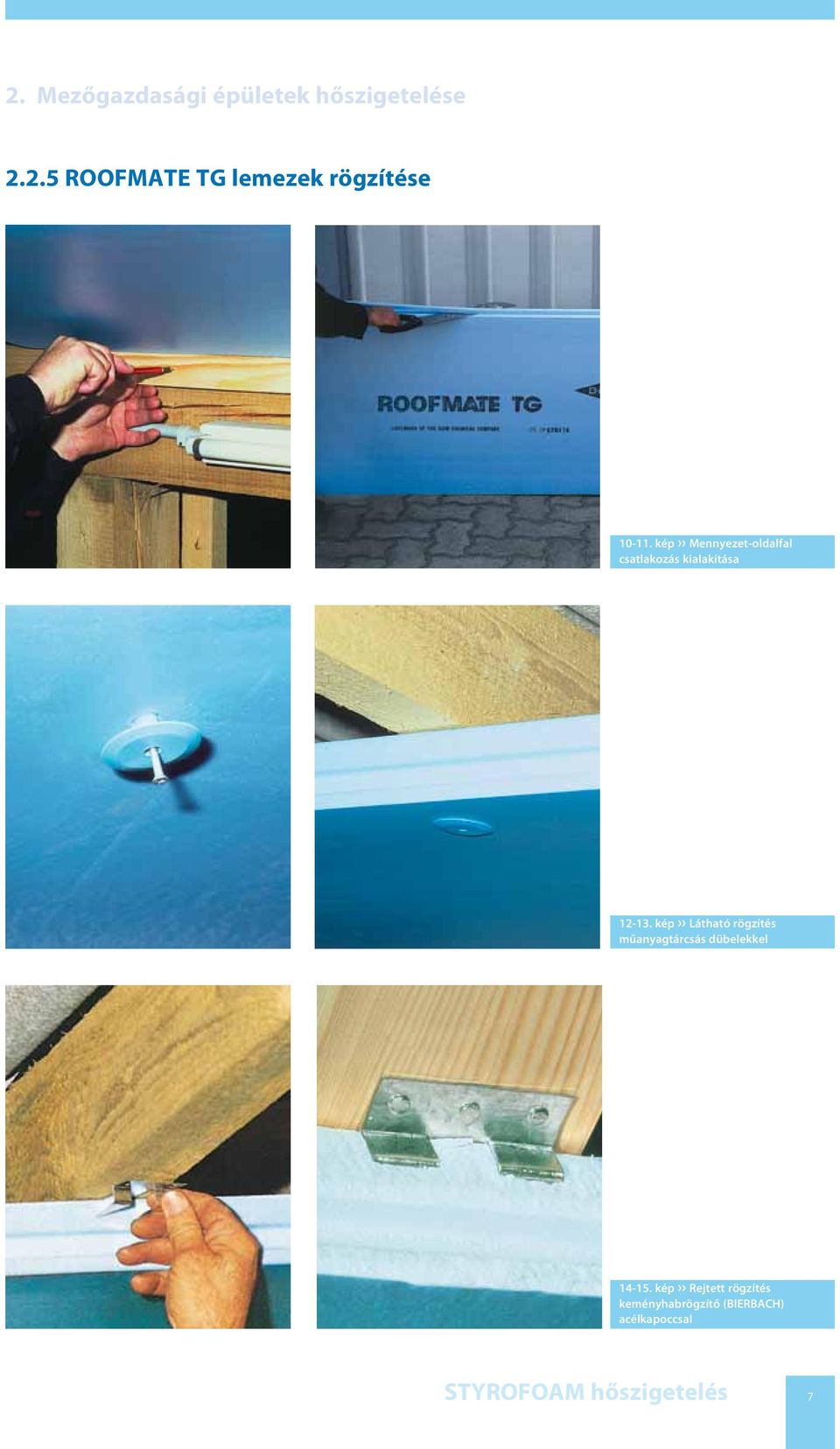

7 2. Mezőgazdasági épületek hőszigetelése ROOFMATE TG lemezek rögzítése kép Mennyezet-oldalfal csatlakozás kialakítása kép Látható rögzítés műanyagtárcsás dübelekkel kép Rejtett rögzítés keményhabrögzítő (BIERBACH) acélkapoccsal STYROFOAM hőszigetelés 7

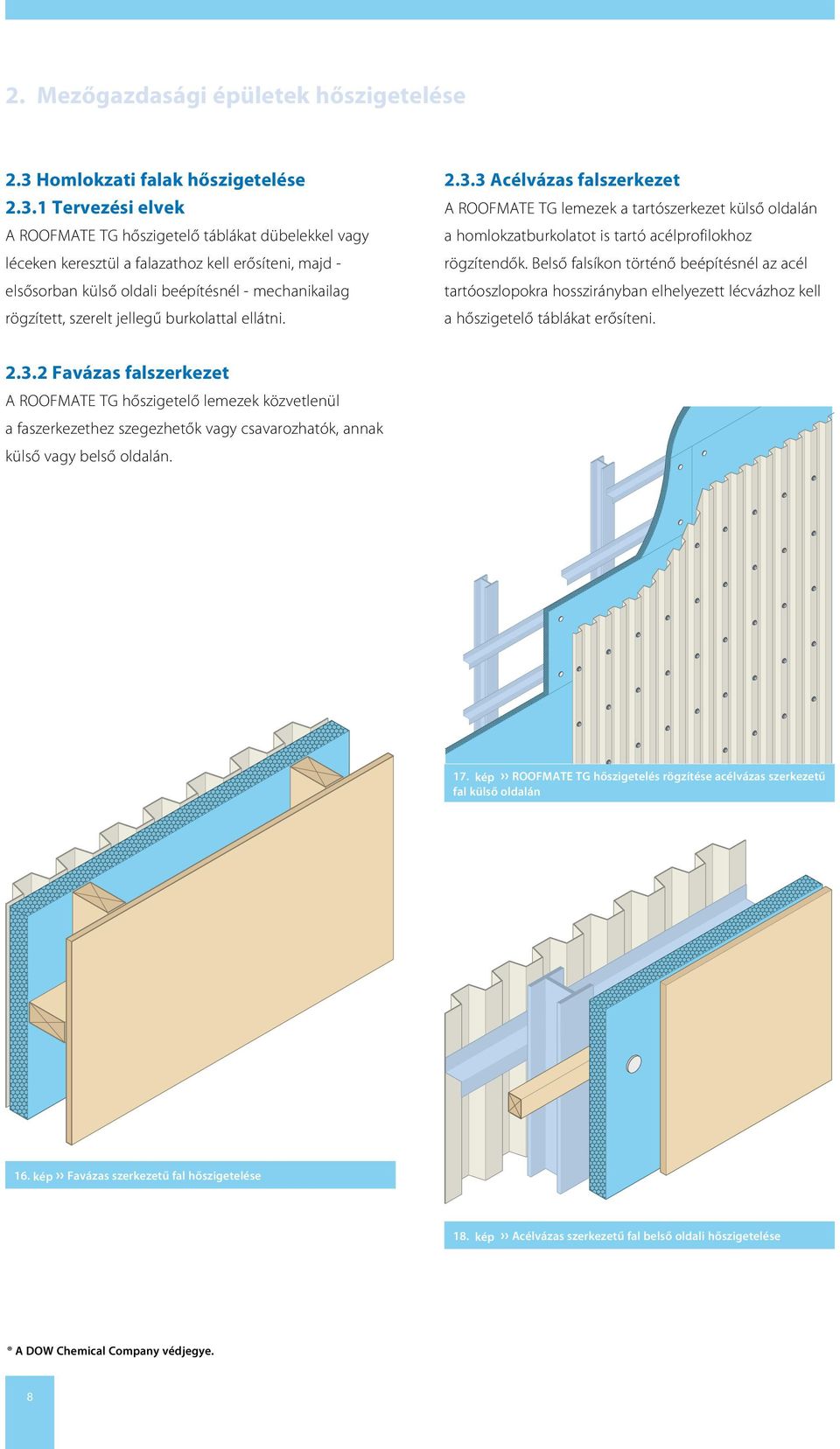

8 2. Mezőgazdasági épületek hőszigetelése 2.3 Homlokzati falak hőszigetelése Tervezési elvek A ROOFMATE TG hőszigetelő táblákat dübelekkel vagy léceken keresztül a falazathoz kell erősíteni, majd - elsősorban külső oldali beépítésnél - mechanikailag rögzített, szerelt jellegű burkolattal ellátni Acélvázas falszerkezet A ROOFMATE TG lemezek a tartószerkezet külső oldalán a homlokzatburkolatot is tartó acélprofilokhoz rögzítendők. Belső falsíkon történő beépítésnél az acél tartóoszlopokra hosszirányban elhelyezett lécvázhoz kell a hőszigetelő táblákat erősíteni Favázas falszerkezet A ROOFMATE TG hőszigetelő lemezek közvetlenül a faszerkezethez szegezhetők vagy csavarozhatók, annak külső vagy belső oldalán. 17. kép ROOFMATE TG hőszigetelés rögzítése acélvázas szerkezetű fal külső oldalán 16. kép Favázas szerkezetű fal hőszigetelése 18. kép Acélvázas szerkezetű fal belső oldali hőszigetelése 8

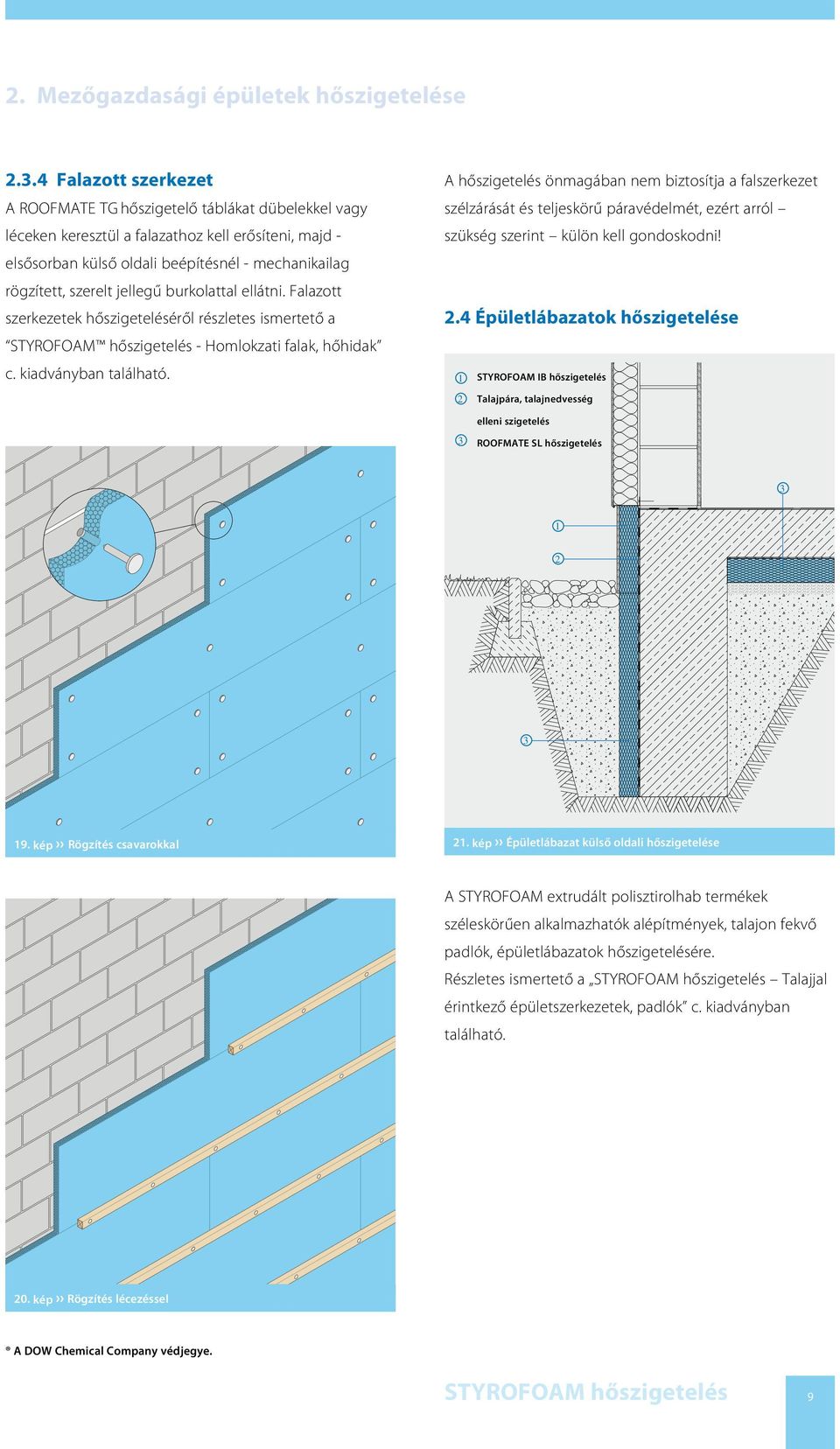

9 2. Mezőgazdasági épületek hőszigetelése Falazott szerkezet A ROOFMATE TG hőszigetelő táblákat dübelekkel vagy léceken keresztül a falazathoz kell erősíteni, majd - elsősorban külső oldali beépítésnél - mechanikailag rögzített, szerelt jellegű burkolattal ellátni. Falazott szerkezetek hőszigeteléséről részletes ismertető a STYROFOAM hőszigetelés - Homlokzati falak, hőhidak c. kiadványban található. A hőszigetelés önmagában nem biztosítja a falszerkezet szélzárását és teljeskörű páravédelmét, ezért arról szükség szerint külön kell gondoskodni! 2.4 Épületlábazatok hőszigetelése 1 STYROFOAM IB hőszigetelés 2 Talajpára, talajnedvesség 3 elleni szigetelés ROOFMATE SL hőszigetelés kép Rögzítés csavarokkal 21. kép Épületlábazat külső oldali hőszigetelése A STYROFOAM extrudált polisztirolhab termékek széleskörűen alkalmazhatók alépítmények, talajon fekvő padlók, épületlábazatok hőszigetelésére. Részletes ismertető a STYROFOAM hőszigetelés Talajjal érintkező épületszerkezetek, padlók c. kiadványban található. 20. kép Rögzítés lécezéssel STYROFOAM hőszigetelés 9

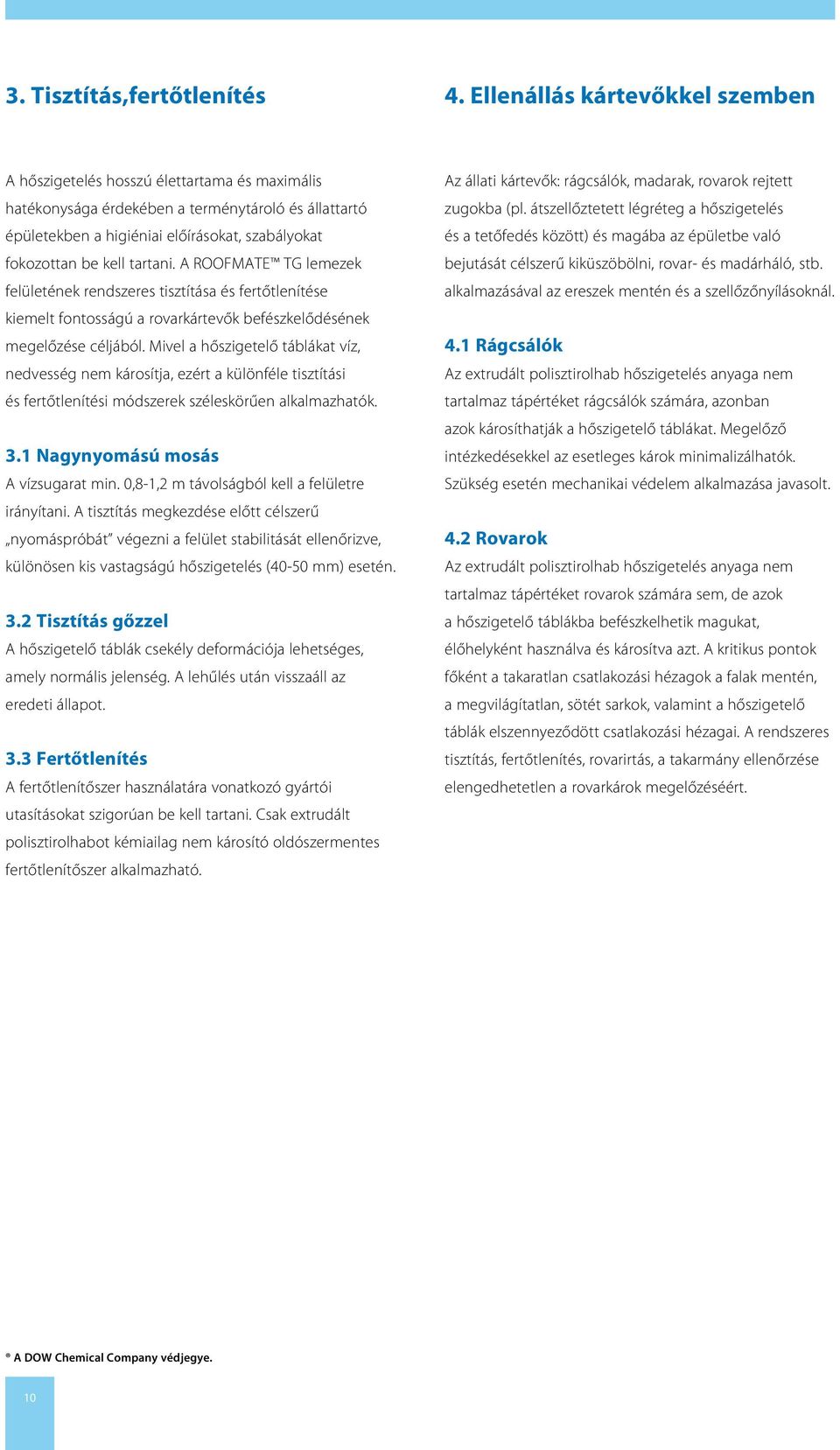

10 3. Tisztítás,fertőtlenítés 4. Ellenállás kártevőkkel szemben A hőszigetelés hosszú élettartama és maximális hatékonysága érdekében a terménytároló és állattartó épületekben a higiéniai előírásokat, szabályokat fokozottan be kell tartani. A ROOFMATE TG lemezek felületének rendszeres tisztítása és fertőtlenítése kiemelt fontosságú a rovarkártevők befészkelődésének megelőzése céljából. Mivel a hőszigetelő táblákat víz, nedvesség nem károsítja, ezért a különféle tisztítási és fertőtlenítési módszerek széleskörűen alkalmazhatók. 3.1 Nagynyomású mosás A vízsugarat min. 0,8-1,2 m távolságból kell a felületre irányítani. A tisztítás megkezdése előtt célszerű nyomáspróbát végezni a felület stabilitását ellenőrizve, különösen kis vastagságú hőszigetelés (40-50 mm) esetén. 3.2 Tisztítás gőzzel A hőszigetelő táblák csekély deformációja lehetséges, amely normális jelenség. A lehűlés után visszaáll az eredeti állapot. 3.3 Fertőtlenítés A fertőtlenítőszer használatára vonatkozó gyártói utasításokat szigorúan be kell tartani. Csak extrudált polisztirolhabot kémiailag nem károsító oldószermentes fertőtlenítőszer alkalmazható. Az állati kártevők: rágcsálók, madarak, rovarok rejtett zugokba (pl. átszellőztetett légréteg a hőszigetelés és a tetőfedés között) és magába az épületbe való bejutását célszerű kiküszöbölni, rovar- és madárháló, stb. alkalmazásával az ereszek mentén és a szellőzőnyílásoknál. 4.1 Rágcsálók Az extrudált polisztirolhab hőszigetelés anyaga nem tartalmaz tápértéket rágcsálók számára, azonban azok károsíthatják a hőszigetelő táblákat. Megelőző intézkedésekkel az esetleges károk minimalizálhatók. Szükség esetén mechanikai védelem alkalmazása javasolt. 4.2 Rovarok Az extrudált polisztirolhab hőszigetelés anyaga nem tartalmaz tápértéket rovarok számára sem, de azok a hőszigetelő táblákba befészkelhetik magukat, élőhelyként használva és károsítva azt. A kritikus pontok főként a takaratlan csatlakozási hézagok a falak mentén, a megvilágítatlan, sötét sarkok, valamint a hőszigetelő táblák elszennyeződött csatlakozási hézagai. A rendszeres tisztítás, fertőtlenítés, rovarirtás, a takarmány ellenőrzése elengedhetetlen a rovarkárok megelőzéséért. 10

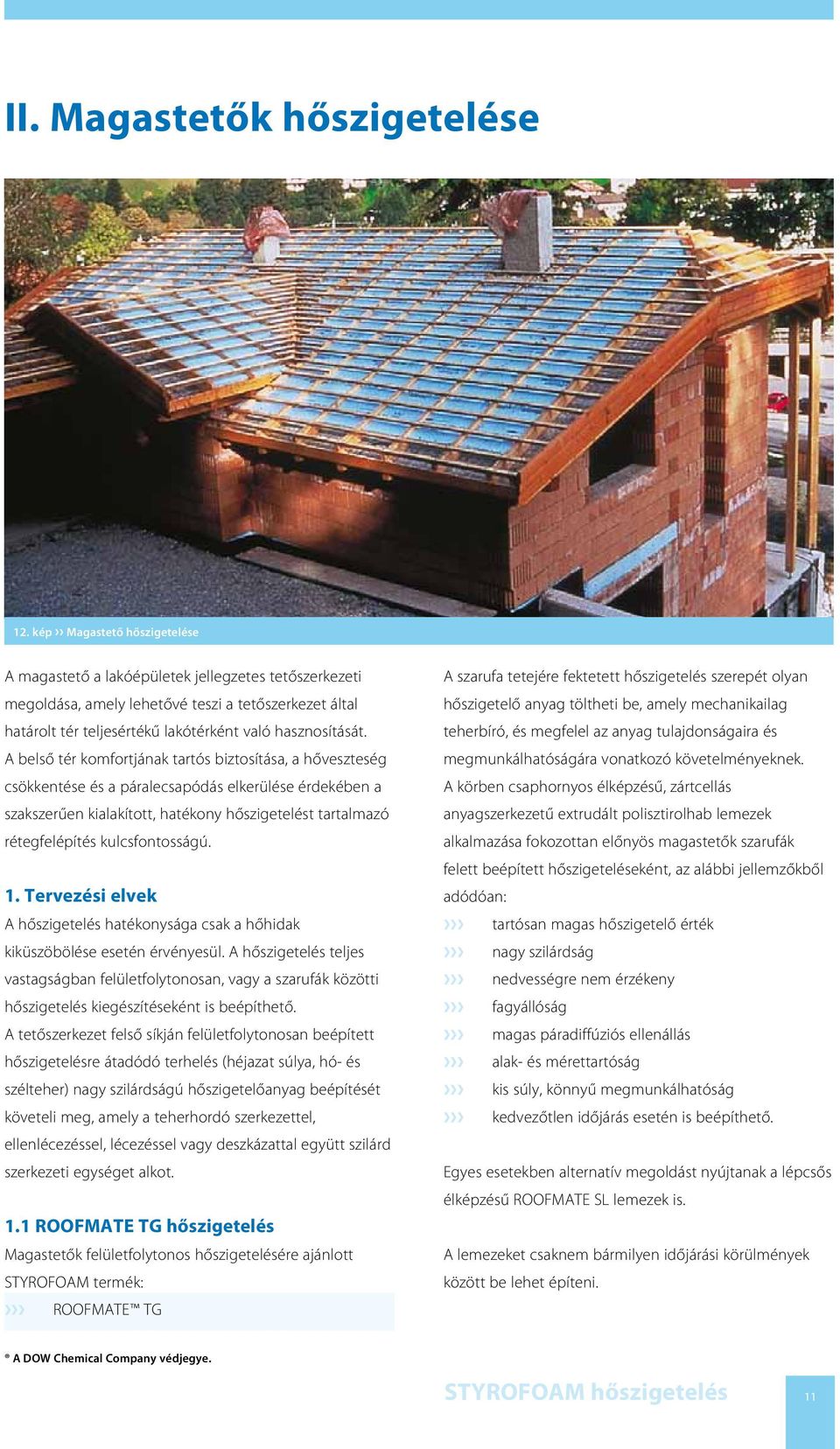

11 II. Magastetők hőszigetelése 12. kép Magastető hőszigetelése A magastető a lakóépületek jellegzetes tetőszerkezeti megoldása, amely lehetővé teszi a tetőszerkezet által határolt tér teljesértékű lakótérként való hasznosítását. A belső tér komfortjának tartós biztosítása, a hőveszteség csökkentése és a páralecsapódás elkerülése érdekében a szakszerűen kialakított, hatékony hőszigetelést tartalmazó rétegfelépítés kulcsfontosságú. 1. Tervezési elvek A hőszigetelés hatékonysága csak a hőhidak kiküszöbölése esetén érvényesül. A hőszigetelés teljes vastagságban felületfolytonosan, vagy a szarufák közötti hőszigetelés kiegészítéseként is beépíthető. A tetőszerkezet felső síkján felületfolytonosan beépített hőszigetelésre átadódó terhelés (héjazat súlya, hó- és szélteher) nagy szilárdságú hőszigetelőanyag beépítését követeli meg, amely a teherhordó szerkezettel, ellenlécezéssel, lécezéssel vagy deszkázattal együtt szilárd szerkezeti egységet alkot. 1.1 ROOFMATE TG hőszigetelés Magastetők felületfolytonos hőszigetelésére ajánlott STYROFOAM termék: ROOFMATE TG A szarufa tetejére fektetett hőszigetelés szerepét olyan hőszigetelő anyag töltheti be, amely mechanikailag teherbíró, és megfelel az anyag tulajdonságaira és megmunkálhatóságára vonatkozó követelményeknek. A körben csaphornyos élképzésű, zártcellás anyagszerkezetű extrudált polisztirolhab lemezek alkalmazása fokozottan előnyös magastetők szarufák felett beépített hőszigeteléseként, az alábbi jellemzőkből adódóan: tartósan magas hőszigetelő érték nagy szilárdság nedvességre nem érzékeny fagyállóság magas páradiffúziós ellenállás alak- és mérettartóság kis súly, könnyű megmunkálhatóság kedvezőtlen időjárás esetén is beépíthető. Egyes esetekben alternatív megoldást nyújtanak a lépcsős élképzésű ROOFMATE SL lemezek is. A lemezeket csaknem bármilyen időjárási körülmények között be lehet építeni. STYROFOAM hőszigetelés 11

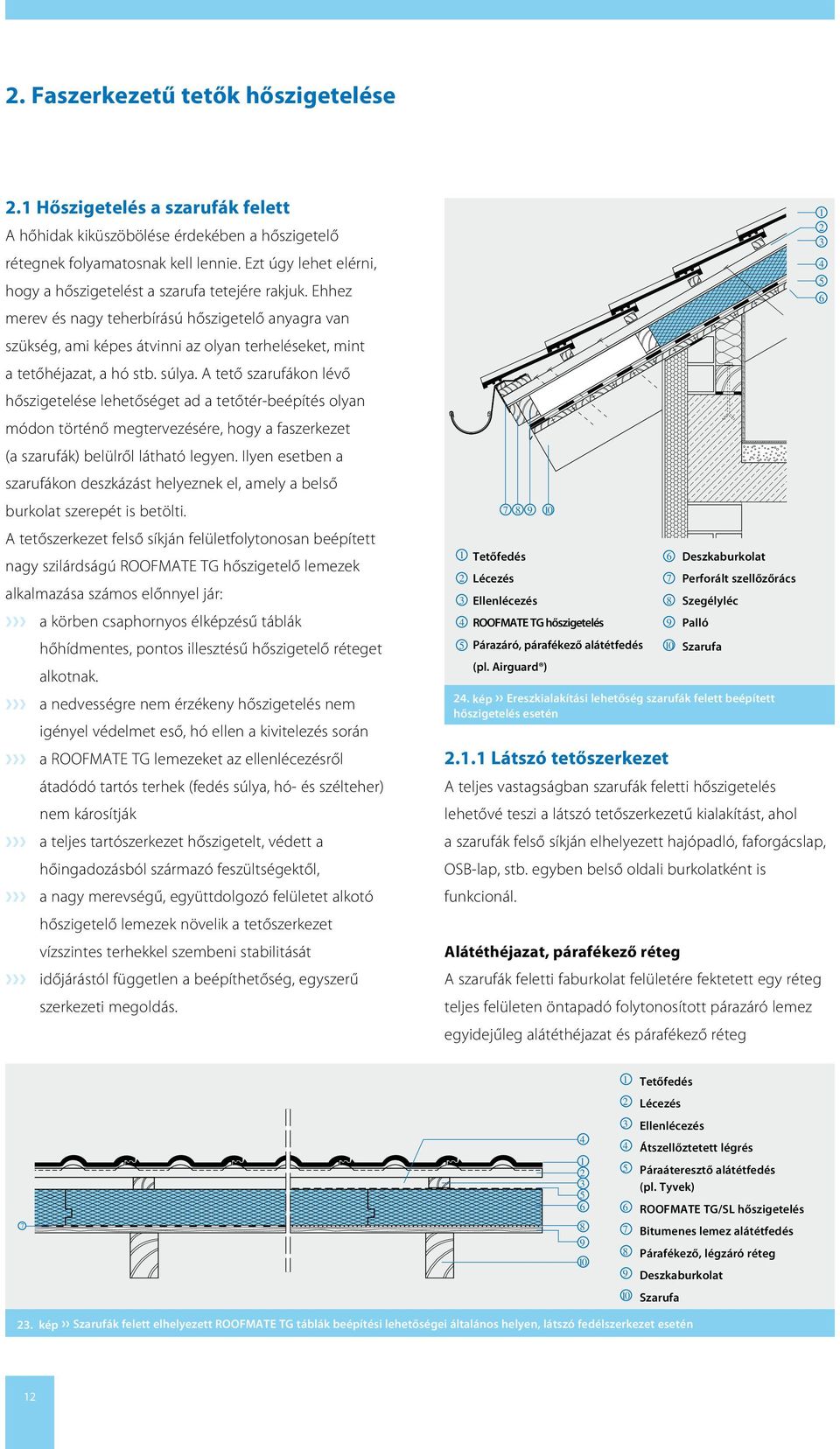

12 2. Faszerkezetű tetők hőszigetelése 2.1 Hőszigetelés a szarufák felett A hőhidak kiküszöbölése érdekében a hőszigetelő rétegnek folyamatosnak kell lennie. Ezt úgy lehet elérni, hogy a hőszigetelést a szarufa tetejére rakjuk. Ehhez merev és nagy teherbírású hőszigetelő anyagra van szükség, ami képes átvinni az olyan terheléseket, mint a tetőhéjazat, a hó stb. súlya. A tető szarufákon lévő hőszigetelése lehetőséget ad a tetőtér-beépítés olyan módon történő megtervezésére, hogy a faszerkezet (a szarufák) belülről látható legyen. Ilyen esetben a szarufákon deszkázást helyeznek el, amely a belső burkolat szerepét is betölti. A tetőszerkezet felső síkján felületfolytonosan beépített nagy szilárdságú ROOFMATE TG hőszigetelő lemezek alkalmazása számos előnnyel jár: a körben csaphornyos élképzésű táblák hőhídmentes, pontos illesztésű hőszigetelő réteget alkotnak. a nedvességre nem érzékeny hőszigetelés nem igényel védelmet eső, hó ellen a kivitelezés során a ROOFMATE TG lemezeket az ellenlécezésről átadódó tartós terhek (fedés súlya, hó- és szélteher) nem károsítják a teljes tartószerkezet hőszigetelt, védett a hőingadozásból származó feszültségektől, a nagy merevségű, együttdolgozó felületet alkotó hőszigetelő lemezek növelik a tetőszerkezet vízszintes terhekkel szembeni stabilitását időjárástól független a beépíthetőség, egyszerű szerkezeti megoldás Tetőfedés 2 Lécezés 3 Ellenlécezés 4 ROOFMATE TG hőszigetelés 5 Párazáró, párafékező alátétfedés (pl. Airguard ) 6 Deszkaburkolat 7 Perforált szellőzőrács 8 Szegélyléc 9 Palló 10 Szarufa 24. kép Ereszkialakítási lehetőség szarufák felett beépített hőszigetelés esetén Látszó tetőszerkezet A teljes vastagságban szarufák feletti hőszigetelés lehetővé teszi a látszó tetőszerkezetű kialakítást, ahol a szarufák felső síkján elhelyezett hajópadló, faforgácslap, OSB-lap, stb. egyben belső oldali burkolatként is funkcionál. Alátéthéjazat, párafékező réteg A szarufák feletti faburkolat felületére fektetett egy réteg teljes felületen öntapadó folytonosított párazáró lemez egyidejűleg alátéthéjazat és párafékező réteg 1 Tetőfedés 2 Lécezés Ellenlécezés 4 Átszellőztetett légrés 5 Páraáteresztő alátétfedés (pl. Tyvek) 6 ROOFMATE TG/SL hőszigetelés 7 Bitumenes lemez alátétfedés 8 Párafékező, légzáró réteg 9 Deszkaburkolat 10 Szarufa 23. kép Szarufák felett elhelyezett ROOFMATE TG táblák beépítési lehetőségei általános helyen, látszó fedélszerkezet esetén 12

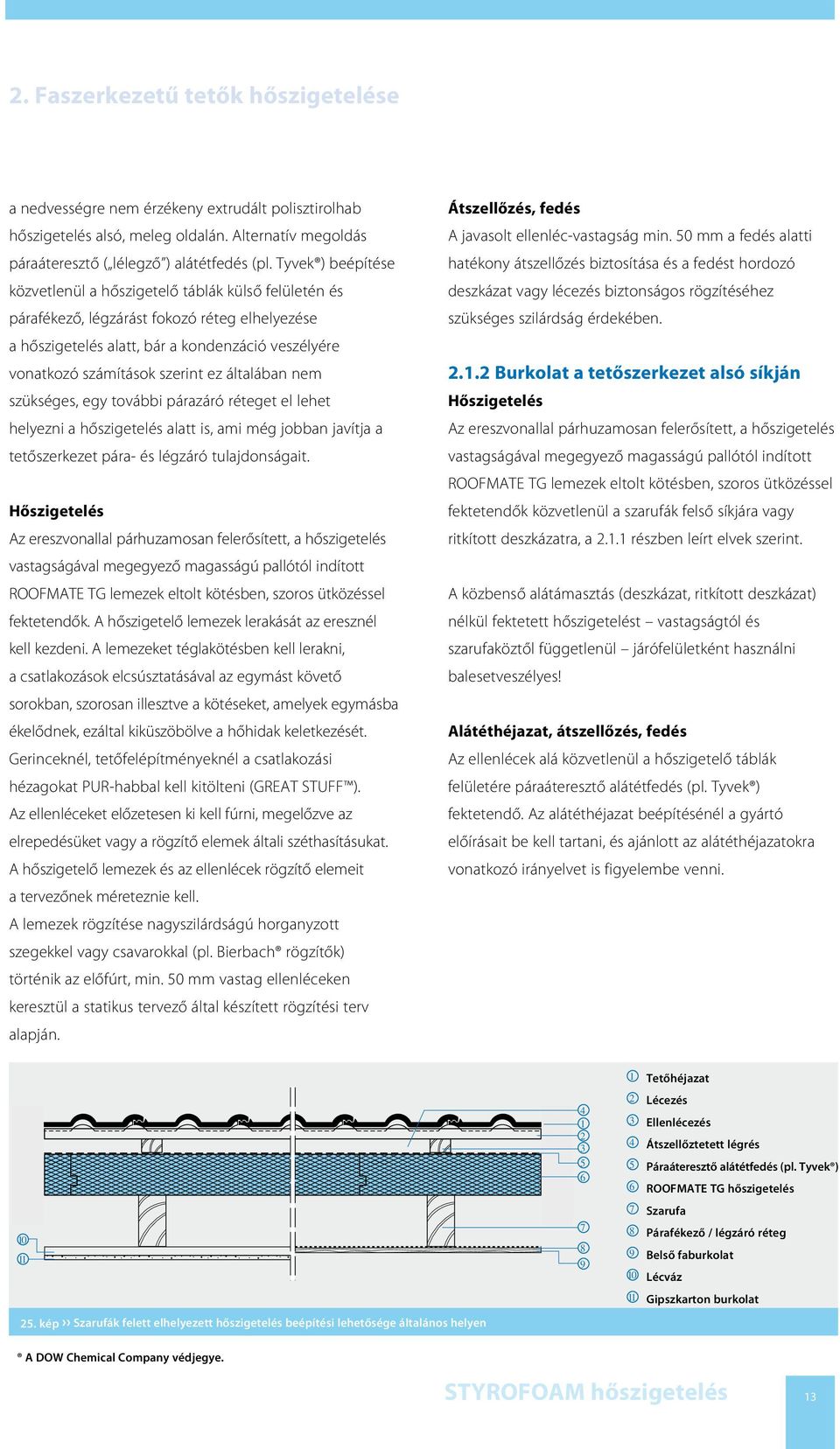

13 2. Faszerkezetű tetők hőszigetelése a nedvességre nem érzékeny extrudált polisztirolhab hőszigetelés alsó, meleg oldalán. Alternatív megoldás páraáteresztő ( lélegző ) alátétfedés (pl. Tyvek ) beépítése közvetlenül a hőszigetelő táblák külső felületén és párafékező, légzárást fokozó réteg elhelyezése a hőszigetelés alatt, bár a kondenzáció veszélyére vonatkozó számítások szerint ez általában nem szükséges, egy további párazáró réteget el lehet helyezni a hőszigetelés alatt is, ami még jobban javítja a tetőszerkezet pára- és légzáró tulajdonságait. Hőszigetelés Az ereszvonallal párhuzamosan felerősített, a hőszigetelés vastagságával megegyező magasságú pallótól indított ROOFMATE TG lemezek eltolt kötésben, szoros ütközéssel fektetendők. A hőszigetelő lemezek lerakását az eresznél kell kezdeni. A lemezeket téglakötésben kell lerakni, a csatlakozások elcsúsztatásával az egymást követő sorokban, szorosan illesztve a kötéseket, amelyek egymásba ékelődnek, ezáltal kiküszöbölve a hőhidak keletkezését. Gerinceknél, tetőfelépítményeknél a csatlakozási hézagokat PUR-habbal kell kitölteni (GREAT STUFF ). Az ellenléceket előzetesen ki kell fúrni, megelőzve az elrepedésüket vagy a rögzítő elemek általi széthasításukat. A hőszigetelő lemezek és az ellenlécek rögzítő elemeit a tervezőnek méreteznie kell. A lemezek rögzítése nagyszilárdságú horganyzott szegekkel vagy csavarokkal (pl. Bierbach rögzítők) történik az előfúrt, min. 50 mm vastag ellenléceken keresztül a statikus tervező által készített rögzítési terv alapján. Átszellőzés, fedés A javasolt ellenléc-vastagság min. 50 mm a fedés alatti hatékony átszellőzés biztosítása és a fedést hordozó deszkázat vagy lécezés biztonságos rögzítéséhez szükséges szilárdság érdekében Burkolat a tetőszerkezet alsó síkján Hőszigetelés Az ereszvonallal párhuzamosan felerősített, a hőszigetelés vastagságával megegyező magasságú pallótól indított ROOFMATE TG lemezek eltolt kötésben, szoros ütközéssel fektetendők közvetlenül a szarufák felső síkjára vagy ritkított deszkázatra, a részben leírt elvek szerint. A közbenső alátámasztás (deszkázat, ritkított deszkázat) nélkül fektetett hőszigetelést vastagságtól és szarufaköztől függetlenül járófelületként használni balesetveszélyes! Alátéthéjazat, átszellőzés, fedés Az ellenlécek alá közvetlenül a hőszigetelő táblák felületére páraáteresztő alátétfedés (pl. Tyvek ) fektetendő. Az alátéthéjazat beépítésénél a gyártó előírásait be kell tartani, és ajánlott az alátéthéjazatokra vonatkozó irányelvet is figyelembe venni. 1 Tetőhéjazat kép Szarufák felett elhelyezett hőszigetelés beépítési lehetősége általános helyen Lécezés 3 Ellenlécezés 4 Átszellőztetett légrés 5 Páraáteresztő alátétfedés (pl. Tyvek ) 6 ROOFMATE TG hőszigetelés 7 Szarufa 8 Párafékező / légzáró réteg 9 Belső faburkolat 10 Lécváz 11 Gipszkarton burkolat STYROFOAM hőszigetelés 13
14 2. Faszerkezetű tetők hőszigetelése Belső burkolat A lambéria, hajópadló, rögzítőprofilokhoz vagy lécvázra erősített gipszkarton burkolat, stb. számos megoldást kínál belső oldali burkolatként. Bár páratechnikai számítás alapján általában nem szükséges, párafékező réteg beépítése ajánlott, a légzárás fokozása érdekében is. 2.2 ROOFMATE TG kiegészítő hőszigetelés A kiegészítő hőszigetelés előnyei A kor igényeinek és a hőtechnikai követelményeknek a szarufák közötti általában cm vastagságú légtér önmagában nem elegendő a rugalmas anyagú hőszigetelés elhelyezéséhez. E korábban hagyományos megoldás a várttól elmaradó teljesítményt eredményezne. A hőszigetelés pontatlan elhelyezéséből adódó réseknek és a szarufa-hőhíd elhanyagolásának következményeként a csak a szarufák között hőszigetelt tetők hőhidasak, és a többlethőveszteség mellett hosszú távon épületszerkezeti problémákat is okozhatnak. A vastagabb szigetelésnél a hőhídhatás is fokozottabb, mivel a szarufák és a közöttük lévő hőszigetelés hőátbocsátási ellenállásának különbsége nagyobb. A magastetők hőszigetelési rendszerének hatékonysága jelentősen növelhető a szarufák felett vagy alatt felületfolytonosan beépített kiegészítő hőszigetelés alkalmazásával, amely a hőhidak Kiegészítő hőszigetelés a szarufák felett A szarufák között elhelyezett mm szálasanyag hőszigetelés és a tetőszerkezet felső síkján felületfolytonosan beépített mm extrudált polisztirolhab lemezek együttes alkalmazása számos gyakorlati előnyt nyújtó hatékony és gazdaságos megoldás magastetők intenzív hővédelmének megvalósításához. ROOFMATE TG hőszigetelt tetőszerkezet A tetőszerkezet felső síkján az ácsmunkákkal egyidejűleg beépített mm vastagságú ROOFMATE TG lemezek számottevő hőszigetelőértéket (R=1,70-2,8) biztosítanak a belső munkák befejezéséig, ill. a padlástér későbbi időpontban megvalósuló teljeskörű hasznosításáig. A felületfolytonos extrudált polisztirolhab hőszigetelés minimálisra csökkenti a hőhidakat, védi a tetőszerkezetet a hőingadozások okozta feszültségektől, növeli a szerkezet vízszintes erőhatások elleni stabilitását. A ROOFMATE TG lemezeket közvetlenül a szarufák felső síkján vagy ritkított deszkázatra fektetve kell beépíteni, a részben leírtak szerint. A közbenső alátámasztás (deszkázat, ritkított deszkázat) nélkül fektetett kis vastagságú (40-60 mm) hőszigetelő táblákat járófelületként használni balesetveszélyes! kiküszöbölésével egyidejűleg növelt intenzitású hővédelmet biztosít, egyben optimális megoldást nyújt a fokozott energiatakarékossági igények által megkövetelt vastagságú hőszigetelés beépítéséhez. Alátéthéjazat, átszellőzés, fedés Páraáteresztő alátétfedés (pl. Tyvek ) fektetendő közvetlenül a hőszigetelő táblák felületére, az ellenlécek alá Tetőhéjazat 2 Lécezés 3 Ellenlécezés 4 Átszellőztetett légrés 5 Páraáteresztő alátétfedés (pl. Tyvek ) 6 ROOFMATE TG hőszigetelés 7 Szarufa 8 Szarufák közötti hőszigetelés 9 Párazáró réteg 10 Belső deszkaburkolat 26. kép Hőszigetelés a szarufák között és ROOFMATE TG táblák a szerkezet felső síkján beépítve 14

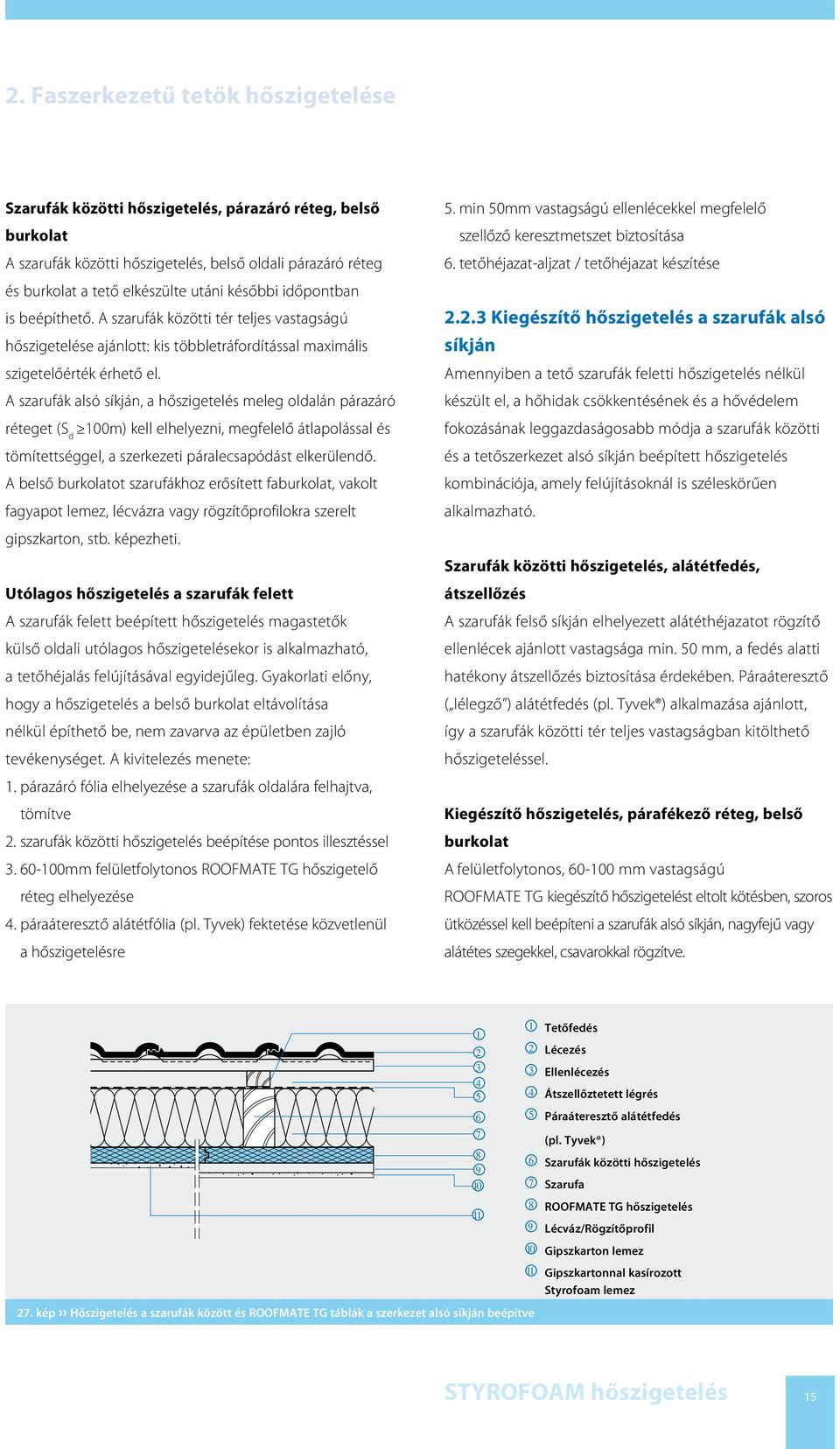

15 2. Faszerkezetű tetők hőszigetelése Szarufák közötti hőszigetelés, párazáró réteg, belső burkolat A szarufák közötti hőszigetelés, belső oldali párazáró réteg és burkolat a tető elkészülte utáni későbbi időpontban is beépíthető. A szarufák közötti tér teljes vastagságú hőszigetelése ajánlott: kis többletráfordítással maximális szigetelőérték érhető el. A szarufák alsó síkján, a hőszigetelés meleg oldalán párazáró réteget (S d 100m) kell elhelyezni, megfelelő átlapolással és tömítettséggel, a szerkezeti páralecsapódást elkerülendő. A belső burkolatot szarufákhoz erősített faburkolat, vakolt fagyapot lemez, lécvázra vagy rögzítőprofilokra szerelt 5. min 50mm vastagságú ellenlécekkel megfelelő szellőző keresztmetszet biztosítása 6. tetőhéjazat-aljzat / tetőhéjazat készítése Kiegészítő hőszigetelés a szarufák alsó síkján Amennyiben a tető szarufák feletti hőszigetelés nélkül készült el, a hőhidak csökkentésének és a hővédelem fokozásának leggazdaságosabb módja a szarufák közötti és a tetőszerkezet alsó síkján beépített hőszigetelés kombinációja, amely felújításoknál is széleskörűen alkalmazható. gipszkarton, stb. képezheti. Szarufák közötti hőszigetelés, alátétfedés, Utólagos hőszigetelés a szarufák felett A szarufák felett beépített hőszigetelés magastetők külső oldali utólagos hőszigetelésekor is alkalmazható, a tetőhéjalás felújításával egyidejűleg. Gyakorlati előny, hogy a hőszigetelés a belső burkolat eltávolítása nélkül építhető be, nem zavarva az épületben zajló tevékenységet. A kivitelezés menete: átszellőzés A szarufák felső síkján elhelyezett alátéthéjazatot rögzítő ellenlécek ajánlott vastagsága min. 50 mm, a fedés alatti hatékony átszellőzés biztosítása érdekében. Páraáteresztő ( lélegző ) alátétfedés (pl. Tyvek ) alkalmazása ajánlott, így a szarufák közötti tér teljes vastagságban kitölthető hőszigeteléssel. 1. párazáró fólia elhelyezése a szarufák oldalára felhajtva, tömítve 2. szarufák közötti hőszigetelés beépítése pontos illesztéssel mm felületfolytonos ROOFMATE TG hőszigetelő réteg elhelyezése 4. páraáteresztő alátétfólia (pl. Tyvek) fektetése közvetlenül a hőszigetelésre Kiegészítő hőszigetelés, párafékező réteg, belső burkolat A felületfolytonos, mm vastagságú ROOFMATE TG kiegészítő hőszigetelést eltolt kötésben, szoros ütközéssel kell beépíteni a szarufák alsó síkján, nagyfejű vagy alátétes szegekkel, csavarokkal rögzítve Tetőfedés 2 Lécezés 3 Ellenlécezés 4 Átszellőztetett légrés 5 Páraáteresztő alátétfedés (pl. Tyvek ) 6 Szarufák közötti hőszigetelés 7 Szarufa 8 ROOFMATE TG hőszigetelés 9 Lécváz/Rögzítőprofil 10 Gipszkarton lemez 11 Gipszkartonnal kasírozott Styrofoam lemez 27. kép Hőszigetelés a szarufák között és ROOFMATE TG táblák a szerkezet alsó síkján beépítve STYROFOAM hőszigetelés 15

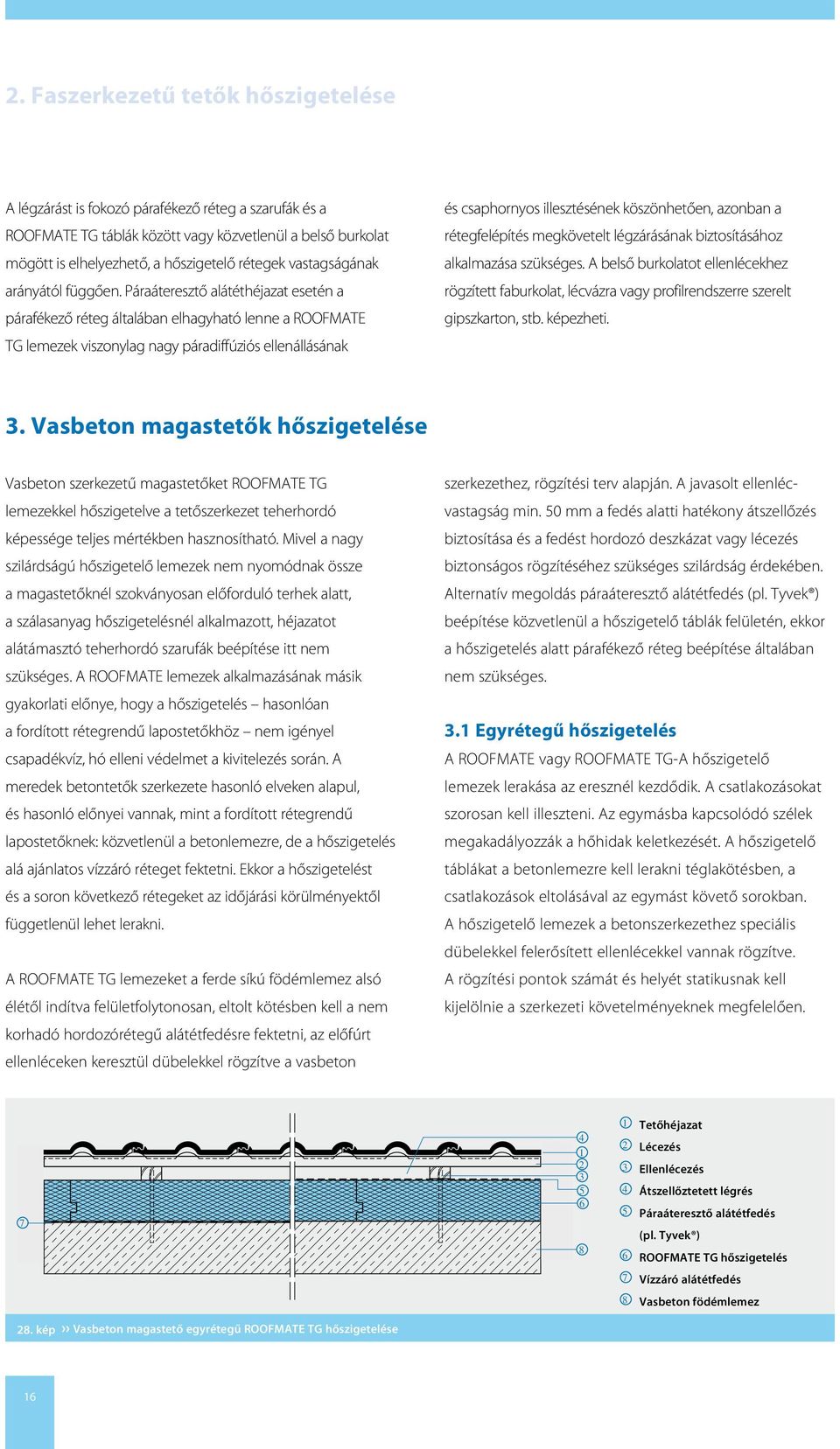

16 2. Faszerkezetű tetők hőszigetelése A légzárást is fokozó párafékező réteg a szarufák és a ROOFMATE TG táblák között vagy közvetlenül a belső burkolat mögött is elhelyezhető, a hőszigetelő rétegek vastagságának arányától függően. Páraáteresztő alátéthéjazat esetén a párafékező réteg általában elhagyható lenne a ROOFMATE TG lemezek viszonylag nagy páradiffúziós ellenállásának és csaphornyos illesztésének köszönhetően, azonban a rétegfelépítés megkövetelt légzárásának biztosításához alkalmazása szükséges. A belső burkolatot ellenlécekhez rögzített faburkolat, lécvázra vagy profilrendszerre szerelt gipszkarton, stb. képezheti. 3. Vasbeton magastetők hőszigetelése Vasbeton szerkezetű magastetőket ROOFMATE TG lemezekkel hőszigetelve a tetőszerkezet teherhordó képessége teljes mértékben hasznosítható. Mivel a nagy szilárdságú hőszigetelő lemezek nem nyomódnak össze a magastetőknél szokványosan előforduló terhek alatt, a szálasanyag hőszigetelésnél alkalmazott, héjazatot alátámasztó teherhordó szarufák beépítése itt nem szükséges. A ROOFMATE lemezek alkalmazásának másik gyakorlati előnye, hogy a hőszigetelés hasonlóan a fordított rétegrendű lapostetőkhöz nem igényel csapadékvíz, hó elleni védelmet a kivitelezés során. A meredek betontetők szerkezete hasonló elveken alapul, és hasonló előnyei vannak, mint a fordított rétegrendű lapostetőknek: közvetlenül a betonlemezre, de a hőszigetelés alá ajánlatos vízzáró réteget fektetni. Ekkor a hőszigetelést és a soron következő rétegeket az időjárási körülményektől függetlenül lehet lerakni. A ROOFMATE TG lemezeket a ferde síkú födémlemez alsó élétől indítva felületfolytonosan, eltolt kötésben kell a nem korhadó hordozórétegű alátétfedésre fektetni, az előfúrt ellenléceken keresztül dübelekkel rögzítve a vasbeton szerkezethez, rögzítési terv alapján. A javasolt ellenlécvastagság min. 50 mm a fedés alatti hatékony átszellőzés biztosítása és a fedést hordozó deszkázat vagy lécezés biztonságos rögzítéséhez szükséges szilárdság érdekében. Alternatív megoldás páraáteresztő alátétfedés (pl. Tyvek ) beépítése közvetlenül a hőszigetelő táblák felületén, ekkor a hőszigetelés alatt párafékező réteg beépítése általában nem szükséges. 3.1 Egyrétegű hőszigetelés A ROOFMATE vagy ROOFMATE TG-A hőszigetelő lemezek lerakása az eresznél kezdődik. A csatlakozásokat szorosan kell illeszteni. Az egymásba kapcsolódó szélek megakadályozzák a hőhidak keletkezését. A hőszigetelő táblákat a betonlemezre kell lerakni téglakötésben, a csatlakozások eltolásával az egymást követő sorokban. A hőszigetelő lemezek a betonszerkezethez speciális dübelekkel felerősített ellenlécekkel vannak rögzítve. A rögzítési pontok számát és helyét statikusnak kell kijelölnie a szerkezeti követelményeknek megfelelően kép Vasbeton magastető egyrétegű ROOFMATE TG hőszigetelése Tetőhéjazat 2 Lécezés 3 Ellenlécezés 4 Átszellőztetett légrés 5 Páraáteresztő alátétfedés (pl. Tyvek ) 6 ROOFMATE TG hőszigetelés 7 Vízzáró alátétfedés 8 Vasbeton födémlemez 16

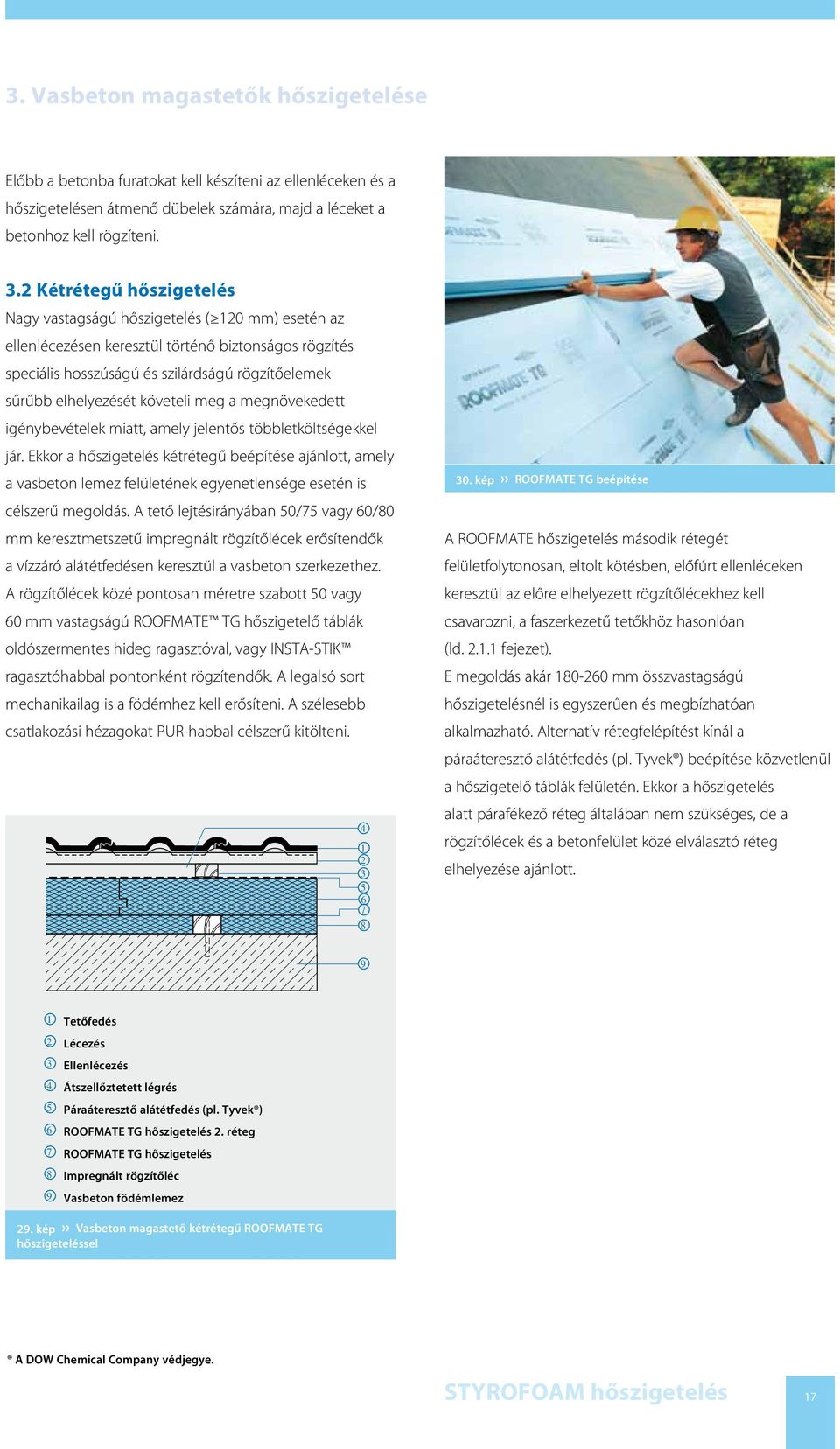

17 3. Vasbeton magastetők hőszigetelése Előbb a betonba furatokat kell készíteni az ellenléceken és a hőszigetelésen átmenő dübelek számára, majd a léceket a betonhoz kell rögzíteni. 3.2 Kétrétegű hőszigetelés Nagy vastagságú hőszigetelés ( 120 mm) esetén az ellenlécezésen keresztül történő biztonságos rögzítés speciális hosszúságú és szilárdságú rögzítőelemek sűrűbb elhelyezését követeli meg a megnövekedett igénybevételek miatt, amely jelentős többletköltségekkel jár. Ekkor a hőszigetelés kétrétegű beépítése ajánlott, amely a vasbeton lemez felületének egyenetlensége esetén is célszerű megoldás. A tető lejtésirányában 50/75 vagy 60/80 mm keresztmetszetű impregnált rögzítőlécek erősítendők a vízzáró alátétfedésen keresztül a vasbeton szerkezethez. A rögzítőlécek közé pontosan méretre szabott 50 vagy 60 mm vastagságú ROOFMATE TG hőszigetelő táblák oldószermentes hideg ragasztóval, vagy INSTA-STIK ragasztóhabbal pontonként rögzítendők. A legalsó sort mechanikailag is a födémhez kell erősíteni. A szélesebb csatlakozási hézagokat PUR-habbal célszerű kitölteni kép ROOFMATE TG beépítése A ROOFMATE hőszigetelés második rétegét felületfolytonosan, eltolt kötésben, előfúrt ellenléceken keresztül az előre elhelyezett rögzítőlécekhez kell csavarozni, a faszerkezetű tetőkhöz hasonlóan (ld fejezet). E megoldás akár mm összvastagságú hőszigetelésnél is egyszerűen és megbízhatóan alkalmazható. Alternatív rétegfelépítést kínál a páraáteresztő alátétfedés (pl. Tyvek ) beépítése közvetlenül a hőszigetelő táblák felületén. Ekkor a hőszigetelés alatt párafékező réteg általában nem szükséges, de a rögzítőlécek és a betonfelület közé elválasztó réteg elhelyezése ajánlott. 9 1 Tetőfedés 2 Lécezés 3 Ellenlécezés 4 Átszellőztetett légrés 5 Páraáteresztő alátétfedés (pl. Tyvek ) 6 ROOFMATE TG hőszigetelés 2. réteg 7 ROOFMATE TG hőszigetelés 8 Impregnált rögzítőléc 9 Vasbeton födémlemez 29. kép Vasbeton magastető kétrétegű ROOFMATE TG hőszigeteléssel STYROFOAM hőszigetelés 17

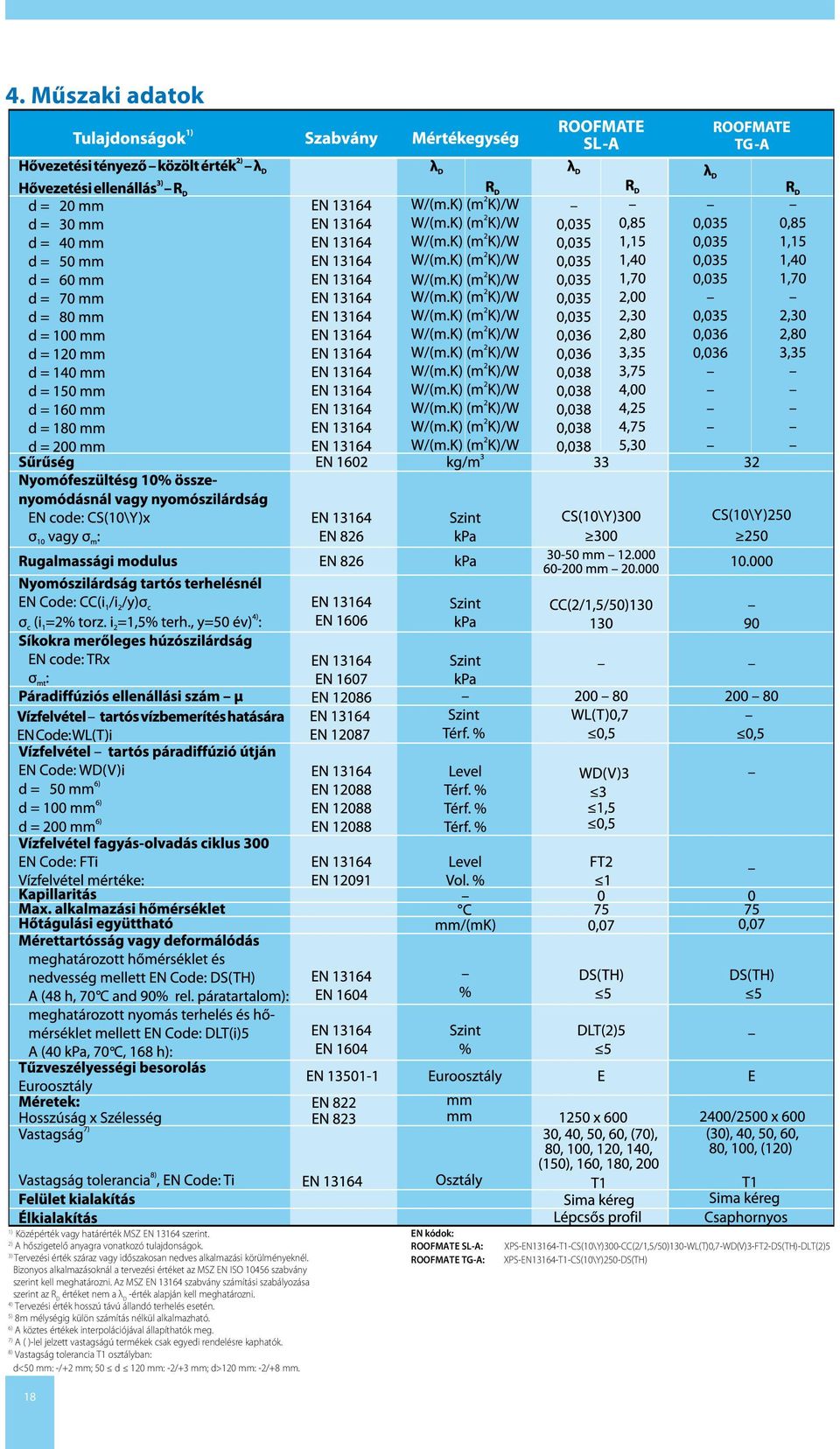

18 4. Műszaki adatok 1) Középérték vagy határérték MSZ EN szerint. 2) A hőszigetelő anyagra vonatkozó tulajdonságok. 3) Tervezési érték száraz vagy időszakosan nedves alkalmazási körülményeknél. Bizonyos alkalmazásoknál a tervezési értéket az MSZ EN ISO szabvány szerint kell meghatározni. Az MSZ EN szabvány számítási szabályozása szerint az R D értéket nem a λ D -érték alapján kell meghatározni. 4) Tervezési érték hosszú távú állandó terhelés esetén. 5) 8m mélységig külön számítás nélkül alkalmazható. 6) A köztes értékek interpolációjával állapíthatók meg. 7) A ( )-lel jelzett vastagságú termékek csak egyedi rendelésre kaphatók. 8) Vastagság tolerancia T1 osztályban: d<50 mm: -/+2 mm; 50 d 120 mm: -2/+3 mm; d>120 mm: -2/+8 mm. 18 EN kódok: ROOFMATE SL-A: ROOFMATE TG-A: XPS-EN13164-T1-CS(10\Y)300-CC(2/1,5/50)130-WL(T)0,7-WD(V)3-FT2-DS(TH)-DLT(2)5 XPS-EN13164-T1-CS(10\Y)250-DS(TH)

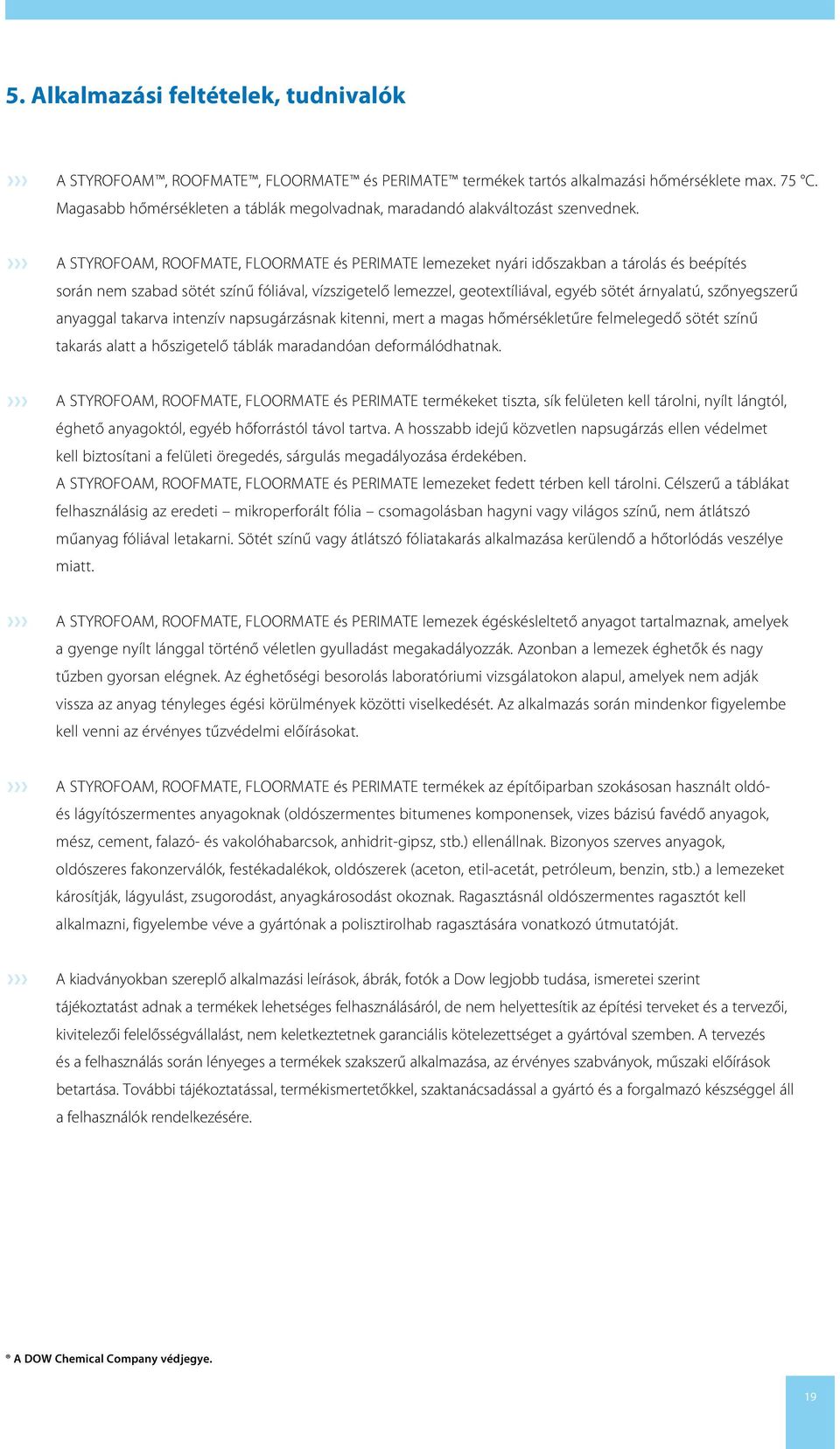

19 5. Alkalmazási feltételek, tudnivalók A STYROFOAM, ROOFMATE, FLOORMATE és PERIMATE termékek tartós alkalmazási hőmérséklete max. 75 C. Magasabb hőmérsékleten a táblák megolvadnak, maradandó alakváltozást szenvednek. A STYROFOAM, ROOFMATE, FLOORMATE és PERIMATE lemezeket nyári időszakban a tárolás és beépítés során nem szabad sötét színű fóliával, vízszigetelő lemezzel, geotextíliával, egyéb sötét árnyalatú, szőnyegszerű anyaggal takarva intenzív napsugárzásnak kitenni, mert a magas hőmérsékletűre felmelegedő sötét színű takarás alatt a hőszigetelő táblák maradandóan deformálódhatnak. A STYROFOAM, ROOFMATE, FLOORMATE és PERIMATE termékeket tiszta, sík felületen kell tárolni, nyílt lángtól, éghető anyagoktól, egyéb hőforrástól távol tartva. A hosszabb idejű közvetlen napsugárzás ellen védelmet kell biztosítani a felületi öregedés, sárgulás megadályozása érdekében. A STYROFOAM, ROOFMATE, FLOORMATE és PERIMATE lemezeket fedett térben kell tárolni. Célszerű a táblákat felhasználásig az eredeti mikroperforált fólia csomagolásban hagyni vagy világos színű, nem átlátszó műanyag fóliával letakarni. Sötét színű vagy átlátszó fóliatakarás alkalmazása kerülendő a hőtorlódás veszélye miatt. A STYROFOAM, ROOFMATE, FLOORMATE és PERIMATE lemezek égéskésleltető anyagot tartalmaznak, amelyek a gyenge nyílt lánggal történő véletlen gyulladást megakadályozzák. Azonban a lemezek éghetők és nagy tűzben gyorsan elégnek. Az éghetőségi besorolás laboratóriumi vizsgálatokon alapul, amelyek nem adják vissza az anyag tényleges égési körülmények közötti viselkedését. Az alkalmazás során mindenkor figyelembe kell venni az érvényes tűzvédelmi előírásokat. A STYROFOAM, ROOFMATE, FLOORMATE és PERIMATE termékek az építőiparban szokásosan használt oldóés lágyítószermentes anyagoknak (oldószermentes bitumenes komponensek, vizes bázisú favédő anyagok, mész, cement, falazó- és vakolóhabarcsok, anhidrit-gipsz, stb.) ellenállnak. Bizonyos szerves anyagok, oldószeres fakonzerválók, festékadalékok, oldószerek (aceton, etil-acetát, petróleum, benzin, stb.) a lemezeket károsítják, lágyulást, zsugorodást, anyagkárosodást okoznak. Ragasztásnál oldószermentes ragasztót kell alkalmazni, figyelembe véve a gyártónak a polisztirolhab ragasztására vonatkozó útmutatóját. A kiadványokban szereplő alkalmazási leírások, ábrák, fotók a Dow legjobb tudása, ismeretei szerint tájékoztatást adnak a termékek lehetséges felhasználásáról, de nem helyettesítik az építési terveket és a tervezői, kivitelezői felelősségvállalást, nem keletkeztetnek garanciális kötelezettséget a gyártóval szemben. A tervezés és a felhasználás során lényeges a termékek szakszerű alkalmazása, az érvényes szabványok, műszaki előírások betartása. További tájékoztatással, termékismertetőkkel, szaktanácsadással a gyártó és a forgalmazó készséggel áll a felhasználók rendelkezésére. 19
20 Termékismertetők: További tájékoztató kiadványok a STYROFOAM XPS hőszigetelés alkalmazásáról: Általános információk, műszaki adatok Fordított rétegrendű lapostetők Talajjal érintkező épületszerkezetek és padlók Homlokzati falak, hőhidak Forgalmazás és szaktanácsadás: Gyártó: 1117 Budapest, Hengermalom út 47/A Telefon: (1) Fax: (1) info@rwbautech.hu Dow Magyarország Dow Hungary Vegyipari Kft Balatonfűzfő, Pf
