Átírás

1

2

3

4

5

6 IRATMINTÁK Felolvasólap Ajánlati nyilatkozat a Kbt. 70. (2) alapján Nyilatkozat a (Kbt.) a 60. (1) bekezdés, a Kbt. 61. (1) bekezdés a.) d.) pontja, valamint a 62. (1) a) és b) pontjai tekintetében Nyilatkozat a Kbt. 63. (3) bekezdésére vonatkozóan Nyilatkozat a Kbt ra vonatkozóan 6

7 Felolvasólap Ajánlattevő adatai Az ajánlattevő neve: Az ajánlattevő címe: Az ajánlattevő KEF azonosítója: A keretmegállapodás száma: Az ajánlat értékelésbe vont adatai: Ajánlott termékek /szolgáltatások megnevezése Termék/ szolgáltatás azonosító (KEF kód) Ajánlati Egységár/ nettó [Ft] Közb. Díj/nett ó* [Ft] ÁFA [Ft] Menn y. Menny. egysége Összesen bruttó [Ft] Teljesítési határidő [ÉÉÉÉ.HH.NN] Tájékoztató adat az eljárás első részében megadott Ajánlati egységár [Ft] nettó Kelt:.. cégszerű aláírás * Mértéke: a keretmegállapodás szerint. 7

8 Ajánlati nyilatkozat a Kbt. 70. (2) alapján AJÁNLATTEVŐI NYILATKOZAT Alulírott...., mint a(z).. (cégnév, székhely) ajánlattevő cégjegyzésre jogosult képviselője a KTI Nonprofit Kft. által kezdeményezett, Szerver és kapcsolódó szolgáltatások beszerzése tárgyú eljárásban az ajánlattételi felhívásban foglalt valamennyi formai és tartalmi követelmény, utasítás, kikötés és műszaki leírás gondos áttekintése és elfogadása után, valamint a Kbt. rendelkezéseinek figyelembevételével - a Kbt. 70. (2) bekezdésében foglaltaknak megfelelően ezennel kijelentem, hogy - az ajánlattételi felhívásban és a dokumentációban meghatározott tartalmi és formai követelményeket megismertük, azokat kötelezőként, feltételek nélkül elfogadjuk, - ajánlatunkat az előírtaknak megfelelően készítettük el, és nyújtottuk be, - kijelentem továbbá, hogy a vállat szerződéses kötelezettségeinket maradéktalanul teljesítjük összesen a Felolvasólapon megadott ellenszolgáltatási összegért, - valamint nyertességünk esetén a közbeszerzési eljárás alapján megkötött szerződés teljesítése céljából, e szerződésen alapuló szerződéseinkben saját magunkra vonatkozó kötelezettségként vállaljuk a Kbt a szerinti előírások érvényesítését. Kijelentjük továbbá, hogy az ajánlattevő mikro vállalkozásnak / kisvállalkozásnak / középvállalkozásnak minősül / nem tartozik a kis-és középvállalkozásokról, fejlődésük támogatásáról szóló törvény hatálya alá *. Kelt:.. cégszerű aláírás * * A megfelelő rész aláhúzandó. 8

9 Nyilatkozat a (Kbt.) a 60. (1) bekezdés, a Kbt. 61. (1) bekezdés a.) d.) pontja, valamint a 62. (1) a) és b) pontjai tekintetében NYILATKOZAT Alulírott...., mint a(z).. (cégnév, székhely) ajánlattevő cégjegyzésre jogosult képviselője nyilatkozom arról, hogy a(z).. (cégnév) ajánlattevővel szemben nem állnak fenn a Közbeszerzési törvényben foglalt kizáró okok, mely szerint nem lehet a ajánlattevő, aki: Kbt. 60. (1) bekezdés: Az eljárásban nem lehet ajánlattevő, alvállalkozó, vagy erőforrást nyújtó szervezet, aki a) végelszámolás alatt áll, vagy vonatkozásában csődeljárás elrendeléséről szóló bírósági végzést közzétettek, vagy az ellene indított felszámolási eljárást jogerősen elrendelték, illetőleg ha az ajánlattevő (alvállalkozó) személyes joga szerinti hasonló eljárás van folyamatban, vagy aki személyes joga szerint hasonló helyzetben van; b) tevékenységét felfüggesztette vagy akinek tevékenységét felfüggesztették; c) gazdasági, illetőleg szakmai tevékenységével kapcsolatban jogerős bírósági ítéletben megállapított bűncselekményt követett el, amíg a büntetett előélethez fűződő hátrányok alól nem mentesült; illetőleg akinek tevékenységét a jogi személlyel szemben alkalmazható büntetőjogi intézkedésekről szóló évi CIV. Törvény 5. -a (2) bekezdésének b), illetőleg g) pontja alapján a bíróság jogerős ítéletében korlátozta, az eltiltás ideje alatt, illetőleg ha az ajánlattevő tevékenységét más bíróság hasonló okból és módon jogerősen korlátozta; d) közbeszerzési eljárásokban való részvételtől jogerősen eltiltásra került, az eltiltás ideje alatt; e) egy évnél régebben lejárt adó-, vámfizetési vagy társadalombiztosítási járulékfizetési kötelezettségének - a letelepedése szerinti ország vagy az ajánlatkérő székhelye szerinti ország jogszabályai alapján - nem tett eleget, kivéve, ha megfizetésére halasztást kapott; f) korábbi - három évnél nem régebben lezárult - közbeszerzési eljárásban hamis adatot szolgáltatott és ezért az eljárásból kizárták, illetőleg a hamis adat szolgáltatását jogerősen megállapították, a jogerősen megállapított időtartam végéig; 9

10 g) az államháztartásról szóló évi XXXVIII. törvény (a továbbiakban: Áht.) ga) 15. -a (5) bekezdés a) pontjában meghatározott, két évnél nem régebben jogerőssé vált közigazgatási vagy bírósági határozatban megállapított és munkaügyi bírsággal vagy az adózás rendjéről szóló törvény szerinti mulasztási bírsággal sújtott jogszabálysértést követett el, vagy gb) 15. -a (5) bekezdés f) pont fb) alpontjában meghatározott, két évnél nem régebben jogerőssé vált közigazgatási vagy bírósági határozatban megállapított és a központi költségvetésbe történő befizetésre kötelezéssel, vagy a harmadik országbeli állampolgárok beutazásáról és tartózkodásáról szóló törvény szerinti közrendvédelmi bírsággal sújtott jogszabálysértést követett el; h) a büntető törvénykönyv szerinti bűnszervezetben részvétel - ideértve bűncselekmény bűnszervezetben történő elkövetését is -, vesztegetés, nemzetközi kapcsolatokban, az európai közösségek pénzügyi érdekeinek megsértése, illetve pénzmosás bűncselekményt, vagy személyes joga szerinti hasonló bűncselekményt követett el, feltéve, hogy a bűncselekmény elkövetése jogerős bírósági ítéletben megállapítást nyert, amíg a büntetett előélethez fűződő hátrányok alól nem mentesült; i) korábbi közbeszerzési eljárásban szeptember 15-ét követően kötött szerződésével kapcsolatban a 71. (1) bekezdés a). b) pontjai szerinti alvállalkozó felé fennálló (vég- vagy részszámlából fakadó) fizetési kötelezettsége 10 %-ot meghaladó részét nem teljesítette, vagy fizetési késedelme meghaladja a fizetési határidőt követő 15 napot annak ellenére, hogy az ajánlatkérőként szerződést kötő fél a részére határidőben fizetett, és ezt jogerős és végrehajtható közigazgatási, illetőleg bírósági határozat megállapította, kivéve ha a határozat keltezésének időpontja régebbi az ajánlatokkal kapcsolatos eredményhirdetést megelőző két évnél. Kbt. 61. (1) bekezdés: Az eljárásban nem lehet ajánlattevő, a közbeszerzés értékének tíz százalékát meghaladó mértékben igénybe venni kívánt alvállalkozó, vagy erőforrást nyújtó szervezet, aki a) gazdasági, illetőleg szakmai tevékenységével kapcsolatban öt évnél nem régebben meghozott jogerős bírósági ítéletben megállapított jogszabálysértést követett el; b) a Tpvt a, vagy az Európai Közösséget létrehozó szerződés 81. cikke szerinti öt évnél nem régebben meghozott jogerős és végrehajtható versenyfelügyeleti határozatban vagy a versenyfelügyeleti határozat bírósági felülvizsgálata esetén a bíróság jogerős és végrehajtható határozatában megállapított és bírsággal sújtott jogszabálysértést követett el versenyeztetési eljárás során; illetőleg ha az ajánlattevő ilyen jogszabálysértését más versenyhatóság vagy bíróság öt évnél nem régebben jogerősen megállapította és egyúttal bírságot szabott ki; c) korábbi öt évnél nem régebben lezárult közbeszerzési eljárás alapján vállalt szerződéses kötelezettségének megszegését jogerős közigazgatási, illetőleg bírósági határozat megállapította; d) a letelepedése szerinti ország nyilvántartásában nincs bejegyezve; 10

11 Kbt. 62. (1) bekezdés: Az eljárásban nem lehet ajánlattevő, alvállalkozó, vagy erőforrást nyújtó szervezet, aki a) három évnél nem régebben súlyos, jogszabályban meghatározott szakmai kötelezettségszegést vagy szakmai etikai szabályokba ütköző cselekedetet követett el,; b) az eljárásban előírt adatszolgáltatási kötelezettségének (különösen 70. (3) bekezdése, 71. ) teljesítése során olyan hamis adatot szolgáltatott, illetőleg hamis nyilatkozatot tett, melynek következtében elkerülhető lett volna, hogy az ajánlat vagy a részvételi jelentkezés a nyilatkozattal érintett körülmény miatt érvénytelennek minősüljön vagy elérhető lett volna, hogy kedvezőbb legyen az ajánlatának a 81. (4) bekezdése szerinti elbírálása, illetve a részvételi jelentkezésének 123. (4) bekezdése, 130. (6) bekezdése, 136/A. (2) bekezdése, 157. (3) bekezdése vagy 204. (5) bekezdése szerinti rangsorolása. Kelt:.. cégszerű aláírás 11

12 Nyilatkozat a Kbt. 63. (3) bekezdésére vonatkozóan NYILATKOZAT Alulírott...., mint a(z).. (cégnév, székhely) ajánlattevő cégjegyzésre jogosult képviselője nyilatkozom, hogy a Szerver és kapcsolódó szolgáltatások beszerzése tárgyú eljárásban nem veszek igénybe a kizáró okok alá eső alvállalkozót. Kelt:.. cégszerű aláírás 12

13 Nyilatkozat 71. (1) 1.) Alulírott, mint cégjegyzésre jogosult képviselője a Kbt. 71. (1) bekezdés a) pontjában foglaltaknak megfelelően ezennel kijelentem, hogy az ajánlat tekintetében a közbeszerzés értékének 10%-át meg nem meghaladó mértékben alvállalkozót igénybe kívánok venni igen nem* hogy jelen közbeszerzési eljárásban a közbeszerzés értékének tíz százalékát meg nem haladó mértékben alvállalkozóval a közbeszerzésnek az alábbi részeire (feladatokra) kívánok szerződést kötni: ) Alulírott, mint a cégjegyzésre jogosult képviselője a Kbt. 71. (1) bekezdés b) pontjában foglaltaknak megfelelően ezennel kijelentem, hogy az ajánlat tekintetében a közbeszerzés értékének 10%-át meghaladó mértékben alvállalkozót igénybe kívánok venni: igen nem* A közbeszerzés értékének 10%-át meghaladó mértékben igénybe venni kívánt alvállalkozó Megnevezése: Székhelye:... Telefon: Telefax:.. a közbeszerzésnek az a része (részei), és százalékos aránya** amelynek teljesítésében a megjelölt alvállalkozó közreműködik, Rész megnevezése A közreműködés százalékos aránya (a Kbt. 70. (7) bekezdése alapján a részvétel arányát az határozza meg, hogy milyen arányban részesül a beszerzés tárgyának nettó ellenértékéből) 13

14 3) 3) Alulírott, mint cégjegyzésre jogosult képviselője a Kbt. 71. (1) bekezdés c) pontjában foglaltaknak megfelelően ezennel kijelentem, hogy jelen közbeszerzési eljárásban az alkalmasság igazolására erőforrást nyújtó szervezetet kívánok igénybe venni:* igen nem Az erőforrást nyújtó szervezet: Megnevezése: Székhelye:... Telefon: Telefax:.. Az ajánlati felhívás azon pontjának megjelölésével azon alkalmassági minimum követelmény (követelmények) megjelölése, melynek igazolása érdekében ezen szervezet erőforrására (is) támaszkodik ) Alulírott, mint cégjegyzésre jogosult képviselője a Kbt. 71. (1) bekezdés d) pontjában foglaltaknak megfelelően ezennel kijelentem, hogy a Kbt. 69. (8) bekezdését alkalmazom igen nem* A Kbt. 69. (8) bekezdésének alkalmazása esetén az érintett a közbeszerzés értékének tíz százalékát nem meghaladó mértékben igénybe venni kívánt alvállalkozó nevét, címét. Alvállalkozó cég nevezése Alvállalkozó cég székhelye Dátum: cégszerű aláírás * A megfelelő aláhúzandó ** Felhívjuk az ajánlattevők figyelmét a Kbt. 70. (6) bekezdésének rendelkezésére, mely szerint, ha egy a pontjának a) d) alpontjai hatálya alá nem tartozó személy (szervezet) a közbeszerzés értékének 25 százalékát meghaladó mértékben fog részt venni a szerződés teljesítésében, akkor nem lehet alvállalkozónak minősíteni, hanem a részvételre jelentkezésben, az ajánlatban és a szerződés teljesítése során közös ajánlattevőként kell, hogy szerepeljen. 14

15 Nyilatkozat elektronikus adathordozóról Alulírott, mint cégjegyzésre jogosult képviselője ezennel kijelentem, hogy az ajánlattételhez csatolt elektronikus adathordozón található anyag mindenben megegyezik az eredeti ajánlattal és nincs jelszóvédelemmel ellátva. Dátum cégszerű aláírás 15

16 25/2004. (XII. 20.) KvVM rendelet követelményei a Stratégiai zajtérképek Objektumairól 1.sz. melléklet 280/2004. (X. 20.) Korm. Rendelet A környezeti zaj értékeléséről és kezeléséről az évente 3 millió jármű áthaladásánál nagyobb forgalmat lebonyolító nagy forgalmú közutakra és az évente szerelvénynél többet áteresztő nagy forgalmú vasútvonalakra stratégiai zajtérképek elkészítését írja elő. A stratégiai zajtérképek készítésének részletes szabályairól a 25/2004. (XII. 20.) KvVM rendelet (továbbiakban Rendelet) ad tájékoztatást. Zajtérképezendő terület Az I. és II. mellékletben összefoglalt közúti és vasúti szakaszok azok a zajforrások, amelyek környezetére a stratégiai zajtérképek elkészítendőek. A Rendelet 3. paragrafusának 3. bekezdése szerint (közút esetén), valamint 4. paragrafusának 3. bekezdése szerint (vasút esetén) a vizsgált közút (illetve vasút) környezetét legalább olyan távolságban kell a vizsgálatba bevonni, ahol a zajjellemző 45 db vagy annál nagyobb. A számított zajterhelés alapján ez a terület a vizsgált közúti (illetve vasúti) szakaszok környezetét átlagosan méteres sávban érinti mindkét irányban. Objektumok A Rendelet 2. paragrafusának 1. bekezdés d) pontja szerint a terjedési úton lévő jelentős, a hangterjedést befolyásoló természetes képződményeket és mesterséges létesítményeket, műtárgyakat be kell jelölni (így például: domb, rézsű, töltés, bevágás, zajárnyékoló fal, építmény, épület, híd). A fent említett zajterjedést befolyásoló elemeket a Soundplan szimulációs szoftver az alábbi objektumokkal modellezi: 1) ROAD út 2) RAILWAY vasút 3) NOISE PROTECTION WALL zajárnyékoló fal 4) ATTENUATION AREA növényzetsáv 5) BUILDING épület 6) ELEVATION LINE magasságvonal 7) SPOT HEIGHT magasságpont Koordináta-rendszer A Rendelet 2. paragrafusának 1. bekezdése szerint a zajtérképet, a helyszínt és a geometriai adatokat az egységes országos vetületi rendszerben (EOV) megadó, állami alapadatokra épülő, digitális formátumú térképre kell építeni. Valamennyi digitalizált objektumot EOV koordináta-rendszerben kell elhelyezni. Objektumok térbeli pontossága A Rendelet 2. paragrafusának 4. bekezdése szerint az adatok jellemző pontossága 0,5-1 méter. A Rendelet 2. paragrafusának 1. bekezdés c) pontja szerint a terepfelszín magassági viszonyait megfelelően kifejező 5 méter vagy ennél szükségszerűen kisebb 16

17 szintkülönbségekkel (így például: 1 méter, 0,5 méter) meghatározott szintvonalakat grafikusan meg kell jeleníteni. Azonosíthatóság A Rendelet 2. paragrafusának 5. bekezdése szerint minden digitalizált objektumot az azonosíthatóság érdekében külön jellel kell ellátni. Pufferzóna Annak érdekében, hogy a zajtérképeken a forgalmi adatoknak megfelelő zajterhelés jelenjen meg, a vizsgált egybefüggő közúti és vasúti szakasz mind két végén további 1 km szakaszt kell figyelembe venni. Ennek hiányában a zajtérkép a vizsgált szakaszok határszelvényeinél hamis képet mutat a tényleges zajterheléshez képest (izofon görbék a zajforrás tengelye felé közelítenek). A kibővített tengelyek környezetének éppúgy tartalmaznia kell minden zajterjedést befolyásoló objektumot, mint a tényleges számítási területen. A számítási területen kívül eső, a kibővített tengelyek méteres környezetét nevezzük pufferzónának. 17

18 KÖZÚTI ADATBÁZIS KÖVETELMÉNYRENSZERE OBJEKTUMOK Út Zajárnyékoló fal Növényzetsáv Épület Magasságvonal Magasságpont Objektumok Attribútumai [lásd: Objektumokhoz tartozó attribútum listák] 1. ROAD 3. NOISE PROTECTION WALL 4. ATTENUATIO N ARREA 5. BUILDING 6. ELEVATION LINE 7. SPOT HEIGHT Koordináta rendszer A 25/2004. (XII.20.) KvVM rendelet (a továbbiakban Rendelet) 2. paragrafusának 1. bekezdése szerint a zajtérképet, a helyszínt és a geometriai adatokat az egységes országos vetületi rendszerben (EOV) megadó, állami alapadatokra épülő, digitális formátumú térképre kell építeni. Geometriai pontosság A Rendelet 2. paragrafusának 4. bekezdése szerint az adatok jellemző pontossága 0,5-1 méter. A Rendelet 2. paragrafusának 1. bekezdésének c) pontja szerint a terepfelszín magassági viszonyait megfelelően kifejező 5 méter vagy ennél szükségszerűen kisebb szintkülönbségekkel (így például: 1 méter, 0,5 méter) meghatározott szintvonalakat grafikusan meg kell jeleníteni. Objektumok azonosíthatósága A Rendelet 2. paragrafusának 5. bekezdése szerint minden digitalizált objektumot az azonosíthatóság érdekében külön jellel kell ellátni. Vizsgált terület Pufferzóna* Egyéb A Rendelet 3. paragrafusának 3. bekezdése szerint, a vizsgált közút (Közutak listájat) környezetét legalább olyan távolságban kell a vizsgálatba bevonni, ahol a zajjellemző 45 db vagy annál nagyobb. Jellemzően méter távolságra a közúti szakasz tengelyétől. Az I. mellékletben szereplő szakaszok 1 km-es kiegészítésével a határszelvényeken kívül Épületek besorolása: A 280/2004. (X. 20.) Kormányrendelet 1. mellékletének 1. bekezdése szerint (1. táblázat: "Building type" attribútum lehetséges értékei)

19 VASÚTI ADATBÁZIS KÖVETELMÉNYRENSZERE OBJEKTUMOK Vasút Zajárnyékoló fal Növényzetsáv Épület Magasságvonal Magasságpont Objektumok Attribútumai [lásd: Objektumokhoz tartozó attribútum listák] 2. RAILWAY 3. NOISE PROTECTION WALL 4. ATTENUATIO N ARREA 5. BUILDING 6. ELEVATION LINE 7. SPOT HEIGHT Koordináta rendszer A 25/2004. (XII.20.) KvVM rendelet (a továbbiakban Rendelet) 2. paragrafusának 1. bekezdése szerint a zajtérképet, a helyszínt és a geometriai adatokat az egységes országos vetületi rendszerben (EOV) megadó, állami alapadatokra épülő, digitális formátumú térképre kell építeni. Geometriai pontosság A Rendelet 2. paragrafusának 4. bekezdése szerint az adatok jellemző pontossága 0,5-1 méter. A Rendelet 2. paragrafusának 1. bekezdésének c) pontja szerint a terepfelszín magassági viszonyait megfelelően kifejező 5 méter vagy ennél szükségszerűen kisebb szintkülönbségekkel (így például: 1 méter, 0,5 méter) meghatározott szintvonalakat grafikusan meg kell jeleníteni. Objektumok azonosíthatósága A Rendelet 2. paragrafusának 5. bekezdése szerint minden digitalizált objektumot az azonosíthatóság érdekében külön jellel kell ellátni. Vizsgált terület Pufferzóna* Egyéb A Rendelet 4. paragrafusának 3. bekezdése szerint, a vizsgált vasútvonal (Vasútvonalak listája) környezetét legalább olyan távolságban kell a vizsgálatba bevonni, ahol a zajjellemző 45 db vagy annál nagyobb. Jellemzően méter távolságra a vasúti szakasz tengelyétől. A II. mellékletben szereplő szakaszok 1 km-es kiegészítésével a határszelvényeken kívül Épületek besorolása: A 280/2004. (X. 20.) Kormányrendelet 1. mellékletének 1. bekezdése szerint (1. táblázat: "Building type" attribútum lehetséges értékei)

20 1. ROAD - ÚT 1.1. Definíció: Objektumok tartozó attribútum listák Jelöléssel, geometriai tulajdonságokkal és emisszióval paraméterezhető ÚT objektum, attribútumai: NAME Az út száma, azonosítója KM_POST (km post) Km kő text formátumban SINGLE_EMI (single emission band) Az út irányát meghatározó jellemző, értéke 1, ha az út egyirányú, és 0, ha az út kétirányú LEFT_LANE (left lane width) Baloldali pályaszél távolsága a tengelytől, ha van középsáv, akkor annak a szélétől, m-ben kifejezve. (1. ábra) RIGHT_LANE (right lane width) Jobboldali pályaszél távolsága a tengelytől, ha van középsáv, akkor annak a szélétől, m-ben kifejezve. (1. ábra) CENTRAL_RE (central reservation width) Elválasztó sáv szélessége, m-ben kifejezve, ha nincs elválasztó sáv, értéke 0. (1. ábra) BRIDGE Híd objektum kezdetét jelző attribútum, értéke lehet 1, ha kezdődik híd, és 0, ha nem kezdődik híd DIST_B_L (distance to left edge) Híd szélének baloldali távolsága a tengelytől, m-ben kifejezve DIST_B_R (distance to left edge) Híd szélének jobboldali távolsága a tengelytől, m-ben kifejezve LEFT_WALL (left wall height) A híd baloldali szélén elhelyezkedő zajárnyékoló fal esetén annak magassága, m-ben kifejezve RIGHT_WALL (right wall height) A híd jobboldali szélén 20

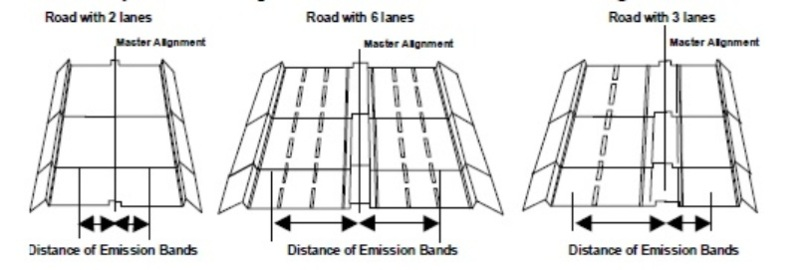

21 elhelyezkedő zajárnyékoló fal esetén annak magassága, m-ben kifejezve NO. OF LAN (number of lanes) A forgalmi sávok száma. 1. ábra: Bal- és jobboldali pályaszél távolsága a tengelytől, emissziós sávok távolsága a tengelytől, elválasztó sáv 2. ábra: Példák különböző keresztmetszetű utakra 21

22 2. RAILWAY - Vasút 2.1. Definíció: Jelöléssel, geometriai tulajdonságokkal és emisszióval paraméterezhető VASÚT objektum, attribútumai: NAME A vasút száma, azonosítója KM_POST (km post) 100m szelvényt jelző kő text formátumban DIRECTION A szakasz iránya, szöveges információt hordozható mező, pl. Budapest - Hegyeshalom vonal BRIDGE Híd objektum kezdetét jelző attribútum, értéke lehet 1, ha kezdődik híd, és 0, ha nem kezdődik híd DIST_B_L (distance to left edge) Híd szélének baloldali távolsága a tengelytől, m-ben kifejezve DIST_B_R (distance to left edge) Híd szélének jobboldali távolsága a tengelytől, m-ben kifejezve LEFT_WALL (left wall height) A híd baloldali szélén elhelyezkedő zajárnyékoló fal esetén annak magassága, m-ben kifejezve RIGHT_WALL (right wall height) A híd jobboldali szélén elhelyezkedő zajárnyékoló fal esetén annak magassága, m-ben kifejezve HÍD SZERKEZETE Információ a vasúti híd szerkezetéről (Pl. fa- vagy fémhíd) 22

23 3. NOISE PROTECTION WALL - ZAJÁRNYÉKOLÓ FAL 3.1. Definíció: Elnevezéssel és geometriai tulajdonságokkal paraméterezhető ZAJÁRNYÉKOLÓ FAL objektum, attribútumai: NAME A zajárnyékoló fal azonosítója WALL HEIGHT A zajárnyékoló fal magassága, m- ben kifejezve. 4. ATTENUATION AREA - NÖVÉNYZETSÁV 4.1. Definíció: Csillapítási értékkel paraméterezhető, növényzetsávot modellező objektum, attribútumai: NAME A csillapítási terület azonosítója EFFECTIVE (effective height) A csillapítási terület jellemző magassága, m-ben kifejezve ATTENUATIO A csillapítás mértéke db/m-ben kifejezve MITIGATION A csillapítási terület azonosítása növényzetsávval, értéke BUILDING - ÉPÜLET 5.1. Definíció: Elnevezéssel és geometriai tulajdonságokkal paraméterezhető ÉPÜLET objektum, attribútumai: 23

24 BUILDING T (building type) Az épület típusa, funkciója. (1. táblázat) BUILDING H (building height) Az épület magassága, m-ben kifejezve NUMBER OF (number of floors) Az épület szintjeinek a száma. 1. táblázat: "Building type" attribútum lehetséges értékei "Building type" Elnevezés a programban Elnevezés a zajtérképen értéke 0 Main building Lakóépület 1 Auxiliary building Egyéb (nem védendő) épület -2 School Oktatási intézmény -3 Hospital Egészségügyi intézmény -4 Kindergarten Óvoda, bölcsőde 6. ELEVATION LINE - MAGASSÁGVONAL 6.1. Definíció: A terepmodell számításának alapját képező, magassági adatokkal rendelkező MAGASSÁGVONAL objektum, attribútumai: Geodbid A magasságvonal program szerinti azonosítója. 24

25 3. ábra: Terepmodell készítése magasságvonalakból 7. SPOT HEIGHT - MAGASSÁGPONT 7.1. Definíció: A terepmodell számításának alapját képező, magassági adattal rendelkező MAGASSÁGPONT objektum, attribútumai: Geodbid A magasságpont program szerinti azonosítója. 25

26 A számlálóállomás Közút Útkategória érvényességi szakaszának száma szelvénye határszelvényei hossza [km+m] [km+m] [km+m] [km] 1 I. rendű főút ,784 1 I. rendű főút ,402 1 I. rendű főút ,658 1 I. rendű főút ,600 1 I. rendű főút ,876 1 I. rendű főút ,695 1 I. rendű főút ,379 1 I. rendű főút ,932 1 I. rendű főút ,164 1 I. rendű főút ,934 1 I. rendű főút ,596 1 I. rendű főút ,207 1 I. rendű főút ,902 1 I. rendű főút ,080 1 I. rendű főút ,620 1 I. rendű főút ,054 1 I. rendű főút ,814 1 I. rendű főút ,220 1 I. rendű főút ,065 1 I. rendű főút ,265 2 I. rendű főút ,449 2 I. rendű főút ,012 2 I. rendű főút ,094 2 I. rendű főút ,738 2 I. rendű főút ,631 2 I. rendű főút ,249 2 I. rendű főút ,477 2 I. rendű főút ,590 2 I. rendű főút ,214 2 I. rendű főút ,465 2 I. rendű főút ,345 2 I. rendű főút ,604 3 I. rendű főút ,811 3 I. rendű főút ,657 3 I. rendű főút ,882 3 I. rendű főút ,543 3 I. rendű főút ,547 3 I. rendű főút ,366 3 I. rendű főút ,153 3 I. rendű főút ,935 3 I. rendű főút ,557 3 I. rendű főút ,666 3 I. rendű főút ,834 3 I. rendű főút ,773 3 I. rendű főút ,906 3 I. rendű főút ,964 3 I. rendű főút ,655 3 I. rendű főút ,645 3 I. rendű főút ,677 3 I. rendű főút ,438 3 I. rendű főút ,902
