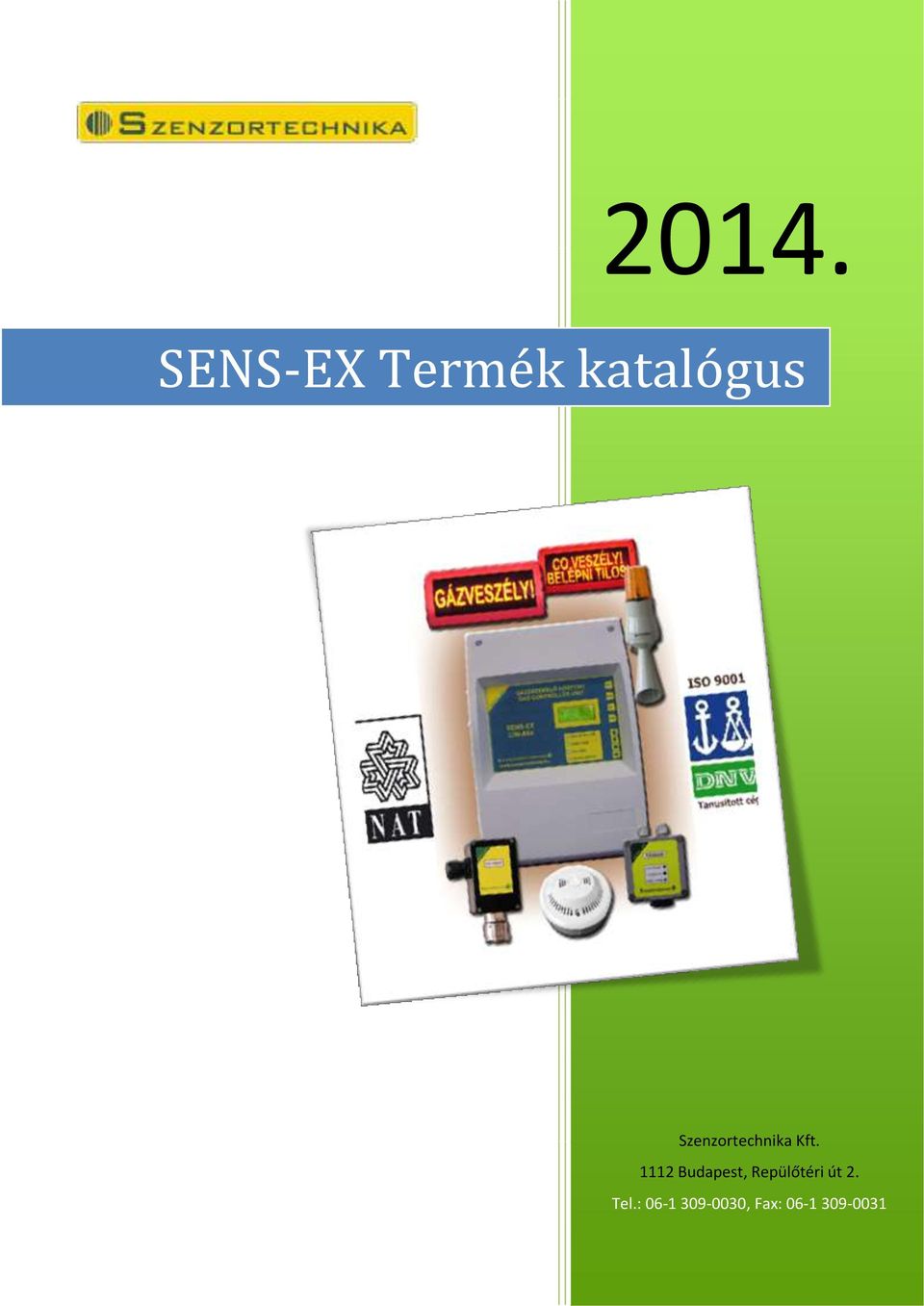

1 2014. SENS-EX Termék katalógus Szenzortechnika Kft Budapest, Repülőtéri út 2. Tel.: , Fax:

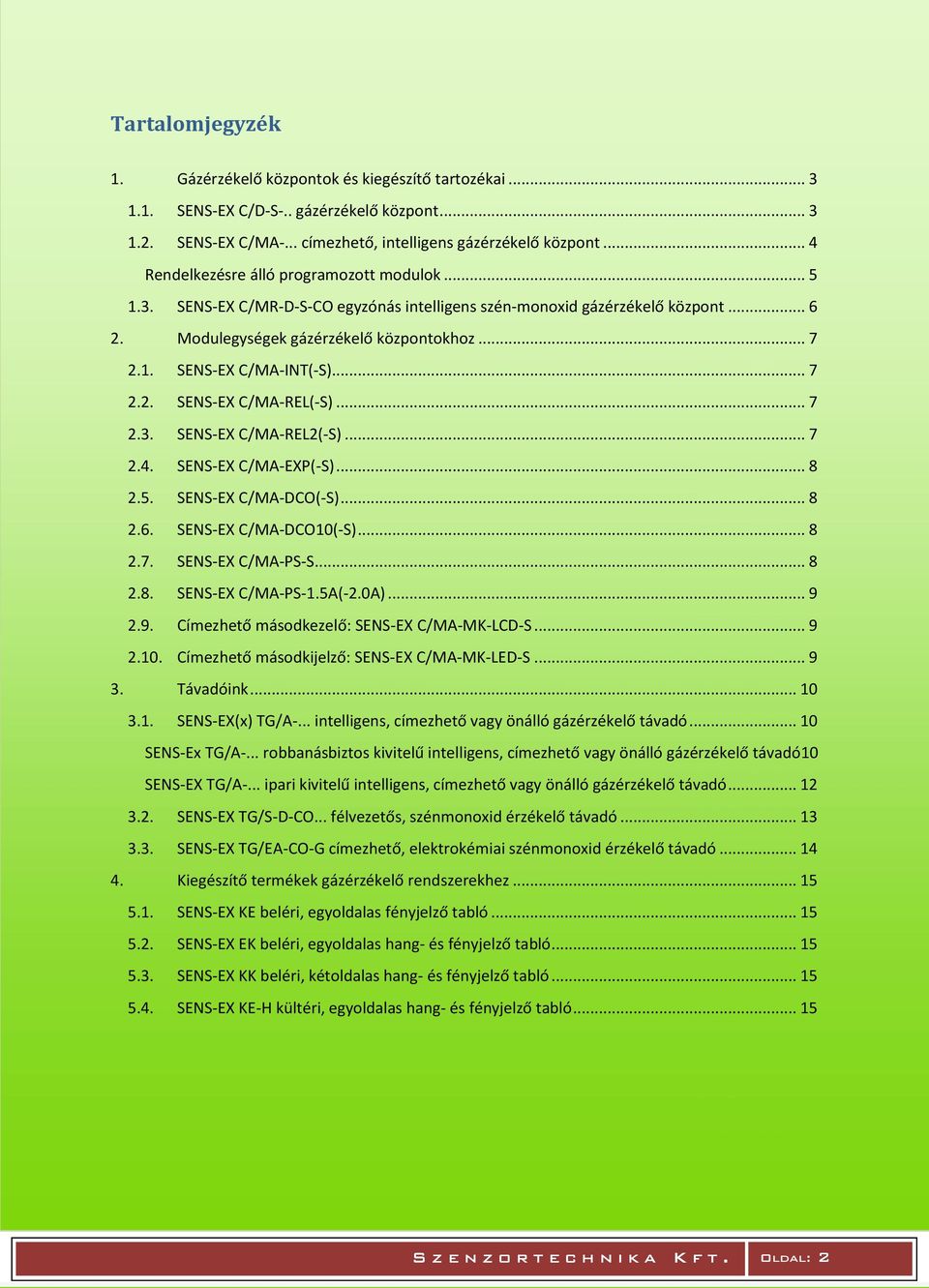

2 Tartalomjegyzék 1. Gázérzékelő központok és kiegészítő tartozékai SENS-EX C/D-S-.. gázérzékelő központ SENS-EX C/MA-... címezhető, intelligens gázérzékelő központ... 4 Rendelkezésre álló programozott modulok SENS-EX C/MR-D-S-CO egyzónás intelligens szén-monoxid gázérzékelő központ Modulegységek gázérzékelő központokhoz SENS-EX C/MA-INT(-S) SENS-EX C/MA-REL(-S) SENS-EX C/MA-REL2(-S) SENS-EX C/MA-EXP(-S) SENS-EX C/MA-DCO(-S) SENS-EX C/MA-DCO10(-S) SENS-EX C/MA-PS-S SENS-EX C/MA-PS-1.5A(-2.0A) Címezhető másodkezelő: SENS-EX C/MA-MK-LCD-S Címezhető másodkijelző: SENS-EX C/MA-MK-LED-S Távadóink SENS-EX(x) TG/A-... intelligens, címezhető vagy önálló gázérzékelő távadó SENS-Ex TG/A-... robbanásbiztos kivitelű intelligens, címezhető vagy önálló gázérzékelő távadó10 SENS-EX TG/A-... ipari kivitelű intelligens, címezhető vagy önálló gázérzékelő távadó SENS-EX TG/S-D-CO... félvezetős, szénmonoxid érzékelő távadó SENS-EX TG/EA-CO-G címezhető, elektrokémiai szénmonoxid érzékelő távadó Kiegészítő termékek gázérzékelő rendszerekhez SENS-EX KE beléri, egyoldalas fényjelző tabló SENS-EX EK beléri, egyoldalas hang- és fényjelző tabló SENS-EX KK beléri, kétoldalas hang- és fényjelző tabló SENS-EX KE-H kültéri, egyoldalas hang- és fényjelző tabló S z e n z o r t e c h n i k a K f t. Oldal: 2

3 1. Gázérzékelő központok és kiegészítő tartozékai 1.1. SENS-EX C/D-S-.. gázérzékelő központ Korszerű, intelligens, mikroprocesszor vezérelt automatikus rendszer Szabványoknak megfelelő tanúsítás: BKI-ATEX, MKEH MFI, CE Hosszú élettartam, gazdaságos üzemeltetés Szervizigény jelzése a biztonság érdekében Országos szervizháttér Két jelzési szint és önhibajelzés Felhasználóbarát, egyszerű, kényelmes kezelés, egyértelmű LED jelzések Jól hallható és látható hang és fényjelzések 1 vagy 2 db hagyományos érzékelő fogadása Szünetmentesítés lehetősége Önhiba és szervizigény jelzése a biztonság érdekében DIN sínre vagy falra szerelhető kivitelben A legújabb szabványoknak megfelelő berendezések Országos szervizháttér, 3 év garancia műszerkönyv szerinti, rendeltetésszerű üzemeltetés esetén Relé bővítési lehetőség (SENS-EX C/D-REL: bővítő modul. Az eszköz 3db állítható morse relét tartalmaz.) A készülék rendeltetése: Az SENS-EX C/D-S típusú telepített, távadós rendszerű gázérzékelő berendezés alkalmas a csatlakoztatott távadók a különböző ipari létesítmények légterében kialakuló veszélyes (robbanásveszélyes és/vagy mérgező) gázok, gőzök, szén-dioxid és az oxigén érzékelésére és azok jelenlétéből adódó veszélyhelyzetek jelzésére, valamint a légtechnikai, jelző- és beavatkozó berendezések vezérlésére. A berendezések az érzékelendő gáz észlelése vagy hiánya esetén az előre beállított határértékek elérése esetén jelzést biztosítanak, figyelmeztető hang- és fényjelzések, valamint vezérlésre alkalmas feszültségmentes jelfogó kontaktusok formájában. SENS-EX C/D1(2)-S-U gázérzékelő központ altípus: Kizárólag SENS-EX(x)-TG/A- - -S(ellenállás kimenetű) típusú és SENS-EX(x)-TG/A- - -C (4-20mA kimenetű) távadókhoz alkalmazható. Gáz- és petrolkémiai ipar, vegyi és egyéb ipari üzemek, festőműhelyek, raktárak, hűtőházak, alagutak, borászatok, üdítőital és sörgyárak, pezsgőüzemek, munkahelyek, laborok és egyéb olyan létesítmények, ahol veszélyes mértékben szabadulhatnak fel robbanásveszélyes, környezetszennyező vagy mérgező gázok, gőzök. SENS-EX C/D1(2)-S-K gázérzékelő központ altípus: Kizárólag kazánházi felhasználásra SENS- EX(x)-TG/A- - -S(ellenállás kimenetű) típusú metán vagy propán-bután érzékelő távadókhoz alkalmazható. Gázkazánházak, gázfogadók, gázmotorok, ipari konyhák, gázautó szerelő műhelyek, egyéb olyan létesítmények, ahol veszélyes mértékben szabadulhatnak fel metán, propán, bután gázok. S z e n z o r t e c h n i k a K f t. Oldal: 3

4 1.2. SENS-EX C/MA-... címezhető, intelligens gázérzékelő központ Magyar fejlesztésű és gyártású, világszínvonalú termékek Veszélyes gázok, gőzök, oxigén koncentrációjának érzékelése Korszerű, intelligens, mikroprocesszoros vezérlésű berendezések Megbízható, jó minőségű félvezetős, katalitikus, vegyi cellás és infrás érzékelők Rugalmas, moduláris felépítés az önálló érzékelőtől a komplex rendszerekig A legmegbízhatóbb angol, német és japán szenzorok alkalmazása Szabványoknak megfelelő tanúsítás: ISO, NAT, CE, ATEX, IECEx Hosszú élettartam, gazdaságos üzemeltetés Teljesen automatikus működésű, programozható, intelligens rendszerek Nagyméretű digitális LCD kijelző és LED állapotjelzések Az automatikus szellőzésvezérlés mellett kézi vezérlés lehetősége Programozható vezérlések, akár négy jelzési szint + önhibajelzés Címezhető vagy hagyományos gázérzékelő távadók Igény szerint felfűzött vagy csillagpontos kábelezés lehetősége Rendszerenként több száz érzékelő csatlakoztatható, akár 32 zónában Rendszereink modulárisak, akár utólag is egyszerűen bővíthetőek Egyszerű kezelés, gyors beavatkozás 24V DC vagy 230V AC tápfeszültség, opcionális hálózati tápegységgel Lehetőség eseménymemóriás kiegészítésre Beépíthető szünetmentesítés Fali, DIN sínre-, azaz villamos elosztószekrénybe szerelhető vagy rackes szekrénybe szerelhető kialakítás Önhiba és szervizigény jelzése a biztonság érdekében Országos szervizháttér, 1-3 év garancia műszerkönyv szerinti üzemeltetés esetén Kedvező ár A készülék rendeltetése: A SENS-EX C/MA-... intelligens, telepített, távadós rendszerű címezhető gázérzékelő és jelző berendezések alkalmasak a különböző ipari létesítmények légterében kialakuló veszélyes (robbanásveszélyes és/vagy mérgező) gázok, gőzök, szén-dioxid és az oxigén érzékelésére és azok jelenlétéből adódó veszélyhelyzetek jelzésére, valamint a légtechnikai, jelző- és beavatkozó berendezések vezérlésére. A berendezések az érzékelendő gáz észlelése vagy hiánya esetén az előre beállított határértékek elérése esetén jelzést biztosítanak, figyelmeztető hang- és fényjelzések, valamint vezérlésre alkalmas feszültségmentes jelfogó kontaktusok formájában. Gázkazánházak, gáz- és petrolkémiai ipar, vegyi és egyéb ipari üzemek, festőműhelyek, raktárak, hűtőházak, teremgarázsok, alagutak, borászatok, üdítőital és sörgyárak, pezsgőüzemek, munkahelyek, laborok és egyéb olyan létesítmények, ahol veszélyes mértékben szabadulhatnak fel robbanásveszélyes, környezetszennyező vagy mérgező gázok, gőzök. Érzékelhető gázok: Acetilén, Aceton, Ammónia, Ammónia, Benzingőz, Butil alkohol, Halogén gázok (CFC, HFC, HCFC...), Ciklopentán, Etán, Etilacetát, Etil alkohol, Etilén, Hidrogén, Izobután, Izopropil-alkohol, Kénhidrogén, Kénhidrogén, Kén-dioxid, Klórgáz, Légszennyezettség, LPG, Propán-Bután, Metán, Metil alkohol, Nitrogén-dioxid, Nitrogén-oxid, Oxigén, Szén-dioxid, Szén-monoxid, Sztirol, Xilol, Toluol és egyéb gázok, gőzök érzékelése is lehetséges. Kérjük egyedi igény esetén is forduljon hozzánk bizalommal! S z e n z o r t e c h n i k a K f t. Oldal: 4

5 Rendelkezésre álló programozott modulok Alapkészülék: CMA-(S; - E) CMA-M-A16 CMA-M-A32 CMA-M-A64 CMA-M-A128 CMA-M-A256 CMA-M-Z2 CMA-M-Z4 CMA-M-Z8 CMA-M-Z16 CMA-M-Z32 CMA-M-L3 CMA-M-L4 CMA-M-MAT2 CMA-M-MAT10 CMA-M-MEM 8 címes, 1 zónás, 1 anyagra, 2 jelzési szint 16 címes sw modul 32 címes sw modul 64 címes sw modul 128 címes sw modul 256 címes sw modul 2 zónás sw modul 4 zónás sw modul 8 zónás sw modul 16 zónás sw modul 32 zónás sw modul 3 jelzési szintes sw modul 4 jelzési szintes sw modul 2 anyagra állítható sw modul 10 anyagra állítható sw modul Eseménynaplózás sw modul S z e n z o r t e c h n i k a K f t. Oldal: 5

6 1.3. SENS-EX C/MR-D-S-CO egyzónás intelligens szén-monoxid gázérzékelő központ Magyar fejlesztésű és gyártású, világszínvonalú termékek Szén-monoxid koncentrációjának érzékelése Korszerű, intelligens, mikroprocesszoros vezérlésű berendezések Megbízható, jó minőségű japán félvezetős érzékelők 1 zónás kalakítás, legfeljebb 20 db SENS-EX TG/S-D-CO érzékelő csatlakoztatására Szabványoknak megfelelő tanúsítás: ISO, NAT, CE Hosszú élettartam, gazdaságos üzemeltetés Teljesen automatikus működésű Automatikus szellőzésvezérlés Országos szervizháttér Két jelzési szint és önhibajelzés Felhasználóbarát, egyszerű, kényelmes kezelés, egyértelmű LED jelzések Jól hallható és látható hang és fényjelzések Szünetmentesítés lehetősége DIN sínre vagy falra szerelhető kivitelben Relé bővítési lehetőség (SENS-EX C/MR-REL-S: bővítő modul. Az eszköz 2db állítható morse relét tartalmaz.) Felfűzött kábelezés 24V DC vagy 230V AC tápfeszültség, opcionális hálózati tápegységgel Önhiba és szervizigény jelzése a biztonság érdekében Országos szervizháttér, 3 év garancia műszerkönyv szerinti üzemeltetés esetén Kedvező ár A készülék rendeltetése: A SENS-EX C/MR-D-S-CO telepített, távadós rendszerű CO érzékelő és jelző berendezés alkalmas a garázsok, parkolóházak légterében kialakuló szén-monoxid gáz érzékelésére és az annak jelenlétéből adódó veszélyhelyzetek jelzésére, valamint a légtechnikai, jelző- és beavatkozó berendezések vezérlésére. A készülék a szén-monoxid gáz észlelése esetén a koncentráció növekedésével az idő függvényében a vonatkozó MSZ szabványnak megfelelően két jelzési szintet biztosít, figyelmeztető jelzések, valamint feszültségmentes jelfogó kontaktusok formájában. Parkolóházak, alagutak, irodaházak, szállodák, bevásárlóközpontok, lakóépületek garázsai, buszpályaudvarok és egyéb olyan légterek, ahol veszélyes (mértékben fordulhat elő szénmonoxid gáz. S z e n z o r t e c h n i k a K f t. Oldal: 6

7 2. Modulegységek gázérzékelő központokhoz Rendszer elemek: Központi egység: SENS-EX C/MA(-S; -E) Érzékelő interfész: SENS-EX C/MA-INT(-S) 4 relés bővítő áramkör: SENS-EX C/MA-REL(-S) 2 relés bővítő áramkör: SENS-EX C/MA-REL2(-S) RS485 bővítő: SENS-EX C/MA-EXP(-S) Egy hurkos D-CO illesztő: SENS-EX C/MA-DCO(-S) Tízhurkos D-CO illesztő: SENS-EX C/MA-DCO10(-S) Külső tápszabályozó panel: SENS-EX C/MA-PS(-S) Külső táp: SENS-EX C/MA-PS2.0-S vagy C/MA-PS1.5-S Másodkezelő (LCD): SENS-EX C/MA-MK-LCD-S Másodkijelző (LED): SENS-EX C/MA-MK-LED-S 2.1. SENS-EX C/MA-INT(-S) SENS-EX C/MA központokhoz címezhető, illesztő modul hagyományos, illetve 4-20 ma-es érzékelők illesztéséhez SENS-EX C/MA-REL(-S) SENS-EX C/MA központokhoz címezhető, relés bővítő modul. Az eszköz 4db programozható morse relét tartalmaz. A központ kezdeményezésére RS485 vonalon továbbítja a paramétereit. A kommunikáció a DIP kapcsolóval beállított címen történik. Táp bemenet Egyenáramú bemeneti tápfeszültség tartománya: 17V-32V Maximális áramfelvétel/teljesítményfelvétel: 100mA / 1VA Megengedett Maximális hullámosság 300mVpp Relé kimenetek Típus 4*váltó (MORSE) Max. átmeneti ellenállás: 30mOhm Terhelhetőség (ellenállásos): 2A 250VAC vagy 8A 24VDC Max. kapcsolható teljesítmény / feszültség: 192W / 250VAC vagy 250VDC 2.3. SENS-EX C/MA-REL2(-S) SENS-EX C/MA központokhoz címezhető, relés bővítő modul. Az eszköz 2db programozható morse relét tartalmaz. A központ kezdeményezésére RS485 vonalon továbbítja a paramétereit. A kommunikáció a DIP kapcsolóval beállított címen történik. Táp bemenet Egyenáramú bemeneti tápfeszültség tartománya: 17V-32V Maximális áramfelvétel/teljesítményfelvétel: 100mA / 1VA Megengedett Maximális hullámosság 300mVpp Relé kimenetek Típus 2*váltó (MORSE) Max. átmeneti ellenállás: 30mOhm Terhelhetőség (ellenállásos): 2A 250VAC vagy 8A 24VDC Max. kapcsolható teljesítmény / feszültség: 192W / 250VAC vagy 250VDC S z e n z o r t e c h n i k a K f t. Oldal: 7

8 2.4. SENS-EX C/MA-EXP(-S) SENS-EX C/MA központokhoz RS485 jel erősítő és vonal elágaztató modul. Az RS485 kommunikációs vonal hosszabbítása, és/vagy csillagpontos hálózat kialakításának lehetővé tétele. Terhelés szempontjából függetleníti a két RS485 vonalat a kommunikáció fenntartása mellett. Az RS485-ös vonal elméleti korlátai: max.:1000m kábel és max.: 32db eszköz. Egyenáramú bemeneti tápfeszültség tartománya: 7,5V-32V Maximális áramfelvétel / teljesítményfelvétel: 100mA / 1VA Megengedett Maximális hullámosság: 300mVpp 2.5. SENS-EX C/MA-DCO(-S) SENS-EX C/MA központokhoz címezhető, egy hurkos illesztő és bővítő modul DCO érzékelők illesztéséhez. Táp bemenet Egyenáramú bemeneti tápfeszültség tartománya: 7,5V-32V Maximális áramfelvétel / teljesítményfelvétel: 3,2A / 75VA Megengedett Maximális hullámosság 300mVpp Táp kimenet Egyenáramú kimeneti tápfeszültség tartománya: 7,5V-32V Maximális kimeneti áram / teljesítményfelvétel: 3,2A / 75VA Megengedett Maximális hullámosság 300mVpp 2.6. SENS-EX C/MA-DCO10(-S) SENS-EX C/MA központokhoz címezhető, tízhurkos illesztő és bővítő modul DCO érzékelők illesztéséhez. Táp bemenet Egyenáramú bemeneti tápfeszültség tartománya: 7,5V-32V Maximális áramfelvétel / teljesítményfelvétel: 3,2A / 75VA Megengedett Maximális hullámosság 300mVpp Táp kimenet Egyenáramú kimeneti tápfeszültség tartománya: 7,5V-32V Maximális kimeneti áram / teljesítményfelvétel: 3,2A / 75VA Megengedett Maximális hullámosság 300mVpp 2.7. SENS-EX C/MA-PS-S SENS-EX C/MA központokhoz DIN sínre szerelhető akkumulátortöltő és önregenerálódó, szelektív biztosítékokkal ellátott modul (akkumulátor nélkül). Táp bemenet Egyenáramú bemeneti tápfeszültség tartománya: 25V-32V Maximális áramfelvétel / teljesítményfelvétel: 3,2A / 75VA Megengedett Maximális hullámosság 300mVpp Táp kimenetek akkumulátoros üzemben S z e n z o r t e c h n i k a K f t. Oldal: 8

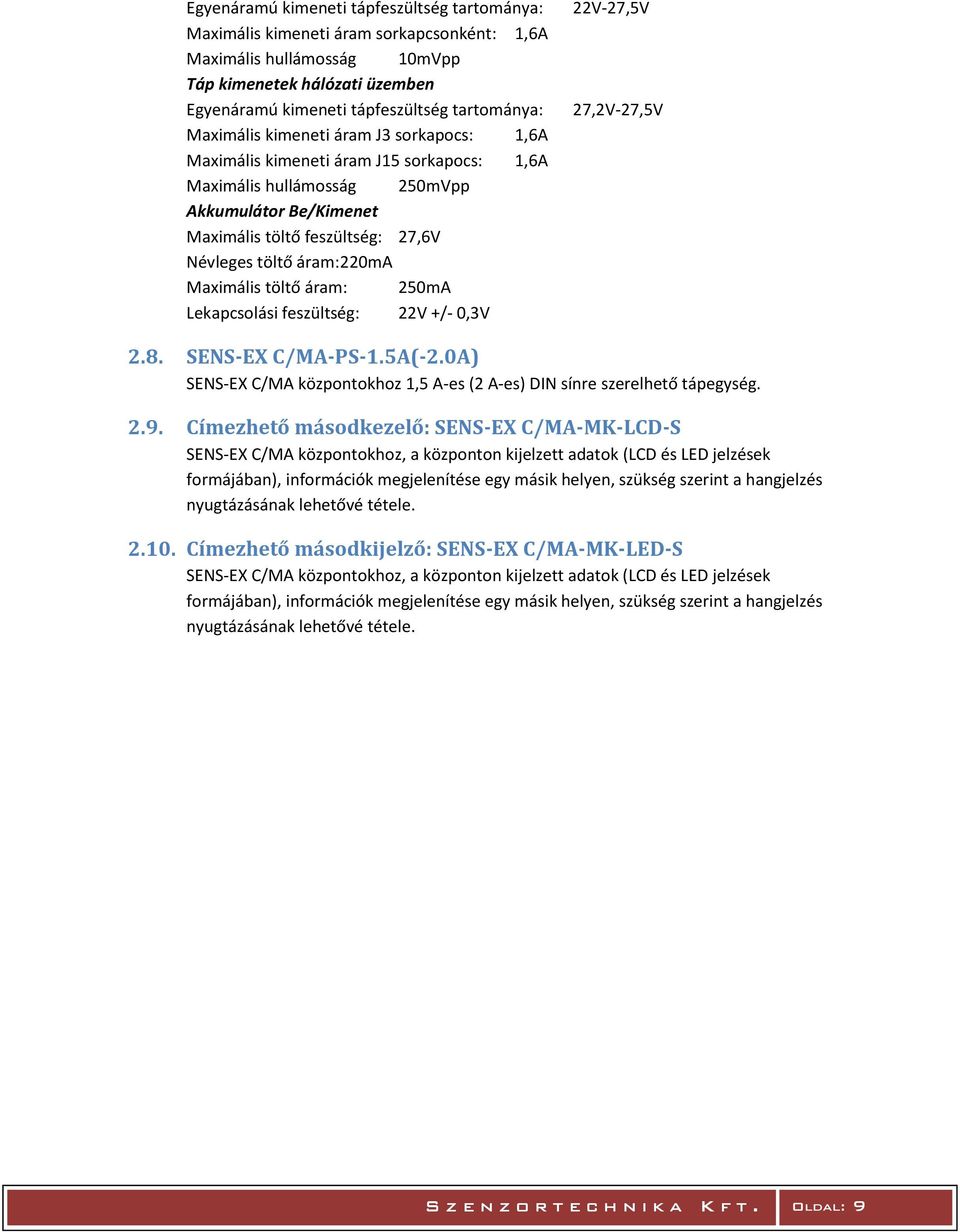

9 Egyenáramú kimeneti tápfeszültség tartománya: Maximális kimeneti áram sorkapcsonként: 1,6A Maximális hullámosság 10mVpp Táp kimenetek hálózati üzemben Egyenáramú kimeneti tápfeszültség tartománya: Maximális kimeneti áram J3 sorkapocs: 1,6A Maximális kimeneti áram J15 sorkapocs: 1,6A Maximális hullámosság 250mVpp Akkumulátor Be/Kimenet Maximális töltő feszültség: 27,6V Névleges töltő áram: 220mA Maximális töltő áram: 250mA Lekapcsolási feszültség: 22V +/- 0,3V 22V-27,5V 27,2V-27,5V 2.8. SENS-EX C/MA-PS-1.5A(-2.0A) SENS-EX C/MA központokhoz 1,5 A-es (2 A-es) DIN sínre szerelhető tápegység Címezhető másodkezelő: SENS-EX C/MA-MK-LCD-S SENS-EX C/MA központokhoz, a központon kijelzett adatok (LCD és LED jelzések formájában), információk megjelenítése egy másik helyen, szükség szerint a hangjelzés nyugtázásának lehetővé tétele Címezhető másodkijelző: SENS-EX C/MA-MK-LED-S SENS-EX C/MA központokhoz, a központon kijelzett adatok (LCD és LED jelzések formájában), információk megjelenítése egy másik helyen, szükség szerint a hangjelzés nyugtázásának lehetővé tétele. S z e n z o r t e c h n i k a K f t. Oldal: 9

10 3. Távadóink 3.1. SENS-EX(x) TG/A-... intelligens, címezhető vagy önálló gázérzékelő távadó Feladata és lehetőségei típusok függvényében: Gázkoncentráció mérése Teljesen automatikus készülék Intelligens, mikroprocesszoros jelfeldolgozás Mérési tartomány: ARH%, tf%, ppm Katalitikus, infrás, félvezetős és vegyi cellás érzékelők Robbanásbiztos kivitel (ZONA1,ZONA2 alkalmazásra) BKI ATEX, IECEx, TÜV tanúsítványok (IP65) Akkreditált kalibrálási bizonyítvány Kimeneti jelek: RS485, 4-20mA analóg kimenet A koncentráció digitális kijelzése Négy koncentráció jelzési szint, önhibajelzés, szerviz igény jelzés Vezérlésre alkalmas feszültségmentes jelfogó kontaktusok Hosszú élettartam, megbízható működés Kedvező ár, 3 év garancia Országos szervizháttéra koncentráció nagyság függvényében jelzési szintek megállapítása Kommunikáció a központtal Előjelzési és riasztási szint beállítási lehetősége etalon gáz segítségével SENS-Ex TG/A-... robbanásbiztos kivitelű intelligens, címezhető vagy önálló gázérzékelő távadó SENS-Ex TG/A-... típusok: A SENS-Ex TG/A... típusjelű gázérzékelő berendezések feladata robbanásveszélyes, mérgező és egyéb gázok, gőzök koncentrációjának érzékelése, kijelzése és/vagy a koncentrációval arányos villamos jel előállítása és továbbítása. Továbbá különböző villamos berendezések vezérlése jelfogó kontaktusok segítségével. A berendezés "Ex d" védelmi módja és IP65 védettsége alkalmassá teszi potenciálisan robbanásveszélyes környezetben történő alkalmazásra - Ex védelmi jel: II 2G Ex d IIC T6 Gb ( Ta = -40 C +55 C ), akár 125 C környezeti hőmérsékletre is: II 2G Ex d IIC T3 Gb ( Ta = -40 C +125 C ). A berendezés alkalmazható ZÓNA1 és ZÓNA2, vagy enyhébb besorolású térségekben, ahol a robbanásveszélyt gázok, gőzök, és ködök jelenléte okozza. A készülék működtethető valamely kompatibilis jelfeldolgozó egységhez csatlakoztatva távadóként és önálló gázérzékelő berendezésként is. Gáz- és petrolkémiai ipar, vegyi üzemek, hűtőházak, irodaházak, bevásárlóközpontok, festőműhelyek, mélygarázsok, kazánházak, társasházak, alagutak, sör és üdítőital gyárak, borászatok és egyéb olyan légterek, ahol robbanásveszélyes vagy az egészségre, környezetre ártalmas gázok, gőzök szabadulhatnak fel. Terület lefedettsége az alapterület tagozódásától függően: m 2. Érzékelendő anyagok: Acetilén, Aceton, Ammónia, Ammónia, Benzingőz, Butil alkohol, Halogén gázok (CFC, HFC, HCFC...), Ciklopentán, Etán, Etilacetát, Etil alkohol, Etilén, Hidrogén, Izobután, Izopropil-alkohol, Kénhidrogén, Kénhidrogén, Kén-dioxid, S z e n z o r t e c h n i k a K f t. Oldal: 10

11 Klórgáz, Légszennyezettség, LPG, Propán-Bután, Metán, Metil alkohol, Nitrogén-dioxid, Nitrogén-oxid, Oxigén, Szén-dioxid, Szén-monoxid, Sztirol, Xilol, Toluol és egyéb gázok, gőzök érzékelése is lehetséges. Kérjük egyedi igény esetén is forduljon hozzánk bizalommal!. Egyenáramú bemeneti tápfeszültség tartománya: Maximális áramfelvétel / teljesítményfelvétel: Megengedett Maximális hullámosság Beépített érzékelő típusa: Érzékelő várható élettartama: Mintavétel módja: Beállási idő t 90: 10 30V DC max 200mA / 1VA 300mVpp Katalítikus, félvezetős, infrás, vegyi cellás 1 8 év diffúziós <30 sec. Ex védelmi jel: II 2G Ex d IIC T6 Gb ( Ta = -40 C +55 C ), Kijelzés: Tokozat anyaga: Védettség(MSZIEC 529): Méret, tömeg: Környezeti nyomás: Környezeti páratartalom: Környezeti hőmérséklet: Áramlási sebesség: Kábelbevezetés: Csatlakoztatható kábel: +5V kimenet Feszültség tartománya: Maximális áram / teljesítmény: +Analóg kimenet Kimeneti jel típusa: +Relé kimenet Jellemző: Terhelhetőség: Mennnyiség: vagy II 2G Ex d IIC T3 Gb ( Ta = -40 C +125 C ) Opcionális LED Alumínium és rozsdamentes acél IP65 150x105x90mm., 1 kg. tömszelence nélkül mbar rh% -40 C C max. 5 m/s opcionális Exd tömszelence mm2 érkeresztmetszetű alkalmazástól függő érszámú, kör keresztmetszetű, árnyékolt ipari kábel 4,5V-5,2V 500mA / 1VA 4 20 ma programozható 48V, 1A 3 db S z e n z o r t e c h n i k a K f t. Oldal: 11

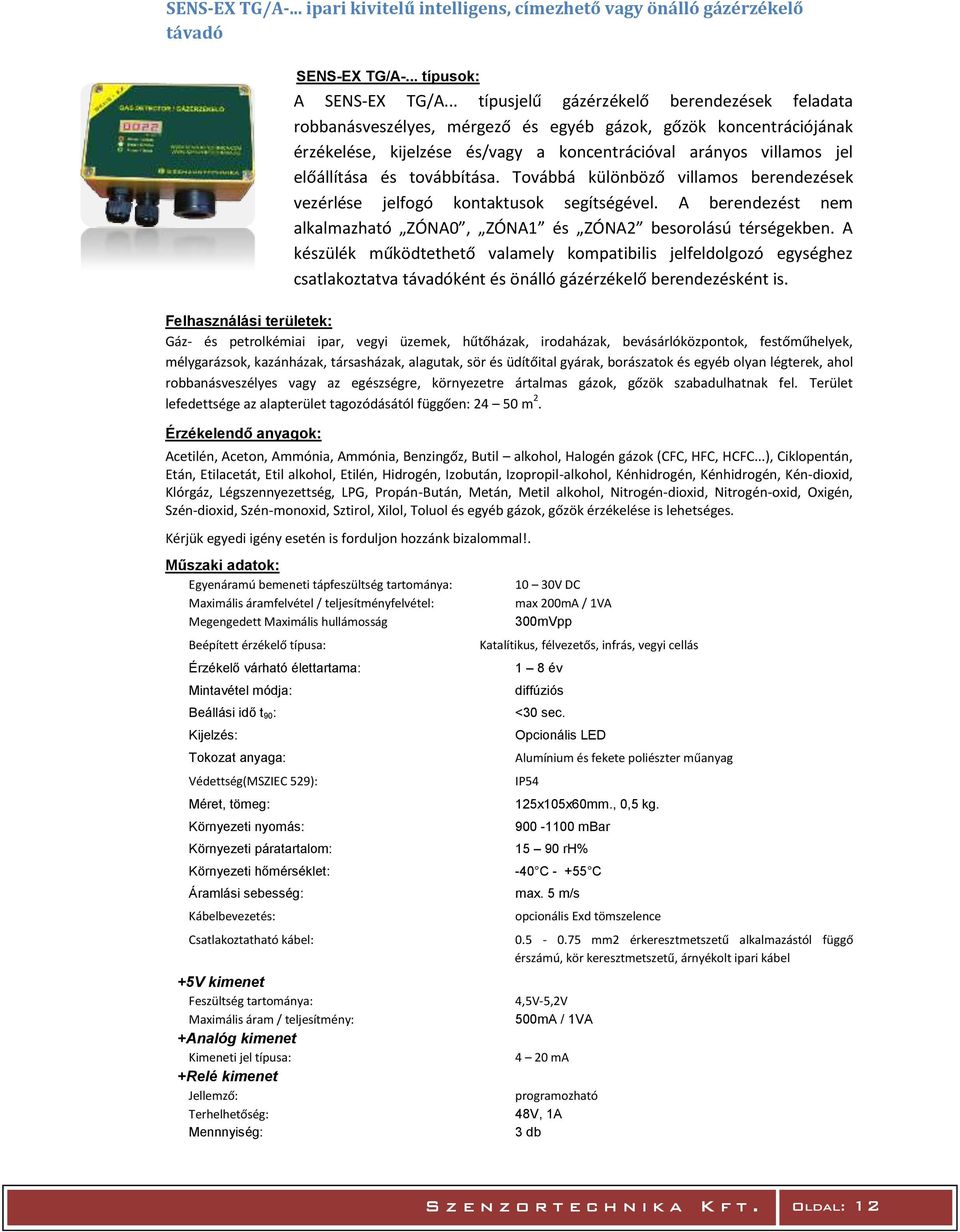

12 SENS-EX TG/A-... ipari kivitelű intelligens, címezhető vagy önálló gázérzékelő távadó SENS-EX TG/A-... típusok: A SENS-EX TG/A... típusjelű gázérzékelő berendezések feladata robbanásveszélyes, mérgező és egyéb gázok, gőzök koncentrációjának érzékelése, kijelzése és/vagy a koncentrációval arányos villamos jel előállítása és továbbítása. Továbbá különböző villamos berendezések vezérlése jelfogó kontaktusok segítségével. A berendezést nem alkalmazható ZÓNA0, ZÓNA1 és ZÓNA2 besorolású térségekben. A készülék működtethető valamely kompatibilis jelfeldolgozó egységhez csatlakoztatva távadóként és önálló gázérzékelő berendezésként is. Gáz- és petrolkémiai ipar, vegyi üzemek, hűtőházak, irodaházak, bevásárlóközpontok, festőműhelyek, mélygarázsok, kazánházak, társasházak, alagutak, sör és üdítőital gyárak, borászatok és egyéb olyan légterek, ahol robbanásveszélyes vagy az egészségre, környezetre ártalmas gázok, gőzök szabadulhatnak fel. Terület lefedettsége az alapterület tagozódásától függően: m 2. Érzékelendő anyagok: Acetilén, Aceton, Ammónia, Ammónia, Benzingőz, Butil alkohol, Halogén gázok (CFC, HFC, HCFC...), Ciklopentán, Etán, Etilacetát, Etil alkohol, Etilén, Hidrogén, Izobután, Izopropil-alkohol, Kénhidrogén, Kénhidrogén, Kén-dioxid, Klórgáz, Légszennyezettség, LPG, Propán-Bután, Metán, Metil alkohol, Nitrogén-dioxid, Nitrogén-oxid, Oxigén, Szén-dioxid, Szén-monoxid, Sztirol, Xilol, Toluol és egyéb gázok, gőzök érzékelése is lehetséges. Kérjük egyedi igény esetén is forduljon hozzánk bizalommal!. Egyenáramú bemeneti tápfeszültség tartománya: Maximális áramfelvétel / teljesítményfelvétel: Megengedett Maximális hullámosság Beépített érzékelő típusa: Érzékelő várható élettartama: Mintavétel módja: Beállási idő t 90: Kijelzés: Tokozat anyaga: Védettség(MSZIEC 529): Méret, tömeg: Környezeti nyomás: Környezeti páratartalom: Környezeti hőmérséklet: Áramlási sebesség: Kábelbevezetés: Csatlakoztatható kábel: +5V kimenet Feszültség tartománya: Maximális áram / teljesítmény: +Analóg kimenet Kimeneti jel típusa: +Relé kimenet Jellemző: Terhelhetőség: Mennnyiség: 10 30V DC max 200mA / 1VA 300mVpp Katalítikus, félvezetős, infrás, vegyi cellás 1 8 év diffúziós <30 sec. Opcionális LED Alumínium és fekete poliészter műanyag IP54 125x105x60mm., 0,5 kg mbar rh% -40 C C max. 5 m/s opcionális Exd tömszelence mm2 érkeresztmetszetű alkalmazástól függő érszámú, kör keresztmetszetű, árnyékolt ipari kábel 4,5V-5,2V 500mA / 1VA 4 20 ma programozható 48V, 1A 3 db S z e n z o r t e c h n i k a K f t. Oldal: 12

13 3.2. SENS-EX TG/S-D-CO... félvezetős, szénmonoxid érzékelő távadó Feladatai: Gázkoncentráció mérése. A koncentráció nagysága és az észlelés kezdetétől eltelt idő függvényében jelzési szint megállapítás (dózis): 50ppm esetén 45 percen belül egyel szigorúbb jelzési szint; 300ppm esetén 1 percen belül egyel szigorúbb jelzési szint; a két szint között pedig arányosan csökkenő időn belül. LED-es állapot jelzés Kommunikáció a DCO illesztővel. Működése: Folyamatosan méri a gázkoncentrációt és annak nagyságától, illetve az észlelés kezdetétől eltelt idő függvényében dönt a jelzési szintről (dózis): 50ppm esetén 45 percen belül egyel szigorúbb jelzési szint; 300ppm esetén 1 percen belül egyel szigorúbb jelzési szint; a két szint között pedig arányosan csökkenő időn belül. A DCO illesztő kezdeményezésére DCO vonalon továbbítja a paramétereit. Parkolóházak, alagutak, irodaházak, szállodák, bevásárlóközpontok, lakóépületek garázsai, buszpályaudvarok és egyéb olyan légterek, ahol veszélyes (mértékben fordulhat elő szén-monoxid gáz. Terület lefedettsége az alapterület tagozódásától függően: m 2. Érzékelendő anyagok: Szén-monoxid. Mérési tartomány: ppm Egyenáramú bemeneti tápfeszültség tartománya: Maximális áramfelvétel / teljesítményfelvétel: Megengedett maximális hullámosság Beépített érzékelő típusa: Érzékelő várható élettartama: Mintavétel módja: Beállási idő t 90: Kijelzés: Tokozat anyaga: Védettség(MSZIEC 529): Méret, tömeg: Környezeti nyomás: Környezeti páratartalom: Környezeti hőmérséklet: Áramlási sebesség: Kábelbevezetés: 7,5V-32V DC 10mA / 0,32VA 300mVpp TGS2442 félvezetős < 6 év diffúziós <30 sec. Opcionális LED Poliészter fehér műanyag IP20 d=990 mm, h=480 mm; 150 gr mbar 0 95 rh% -10 C C max. 5 m/s opcionális Exd tömszelence Csatlakoztatható kábel: 3x0,75-1.5mm2 érkeresztmetszetű kábel a kábelhossz, segédtápegységek és a vonalon lévő érzékelők számának függvényében S z e n z o r t e c h n i k a K f t. Oldal: 13

14 3.3. SENS-EX TG/EA-CO-G címezhető, elektrokémiai szénmonoxid érzékelő távadó Feladatai: Gázkoncentráció mérése. A koncentráció nagysága és az észlelés kezdetétől eltelt idő függvényében jelzési szint megállapítás (dózis): 50ppm esetén 45 percen belül egyel szigorúbb jelzési szint; 300ppm esetén 1 percen belül egyel szigorúbb jelzési szint; a két szint között pedig arányosan csökkenő időn belül. LED-es állapot jelzés Működése: Folyamatosan méri a gázkoncentrációt és annak nagyságától, illetve az észlelés kezdetétől eltelt idő függvényében dönt a jelzési szintről (dózis): 50ppm esetén 45 percen belül egyel szigorúbb jelzési szint; 300ppm esetén 1 percen belül egyel szigorúbb jelzési szint; a két szint között pedig arányosan csökkenő időn belül. Az állapotát és a mért koncentrációt RS485 vonalon továbbítja a CMA központ felé. Parkolóházak, alagutak, irodaházak, szállodák, bevásárlóközpontok, lakóépületek garázsai, buszpályaudvarok és egyéb olyan légterek, ahol veszélyes (mértékben fordulhat elő szén-monoxid gáz. Terület lefedettsége az alapterület tagozódásától függően: m 2. Érzékelendő anyagok: Szén-monoxid. Mérési tartomány: ppm Egyenáramú bemeneti tápfeszültség tartománya: Maximális áramfelvétel / teljesítményfelvétel: Megengedett maximális hullámosság Beépített érzékelő típusa: Érzékelő várható élettartama: Mintavétel módja: Beállási idő t 90: Kijelzés: Tokozat anyaga: Védettség(MSZIEC 529): Méret, tömeg: Környezeti nyomás: Környezeti páratartalom: Környezeti hőmérséklet: Áramlási sebesség: Kábelbevezetés: Csatlakoztatható kábel: 7,5V-32V DC max 50mA / 1VA 300mVpp Vegyi cellás < 4 év diffúziós <30 sec. Opcionális LED Poliészter fehér műanyag IP20 d=990 mm, h=480 mm; 200 gr mbar rh% -10 C C max. 5 m/s opcionális Exd tömszelence 4x0,75-1.5mm2 érkeresztmetszetű csavart érpárú, árnyékolt ipari kábel a kábelhossz, segédtápegységek és a vonalon lévő érzékelők számának függvényében S z e n z o r t e c h n i k a K f t. Oldal: 14

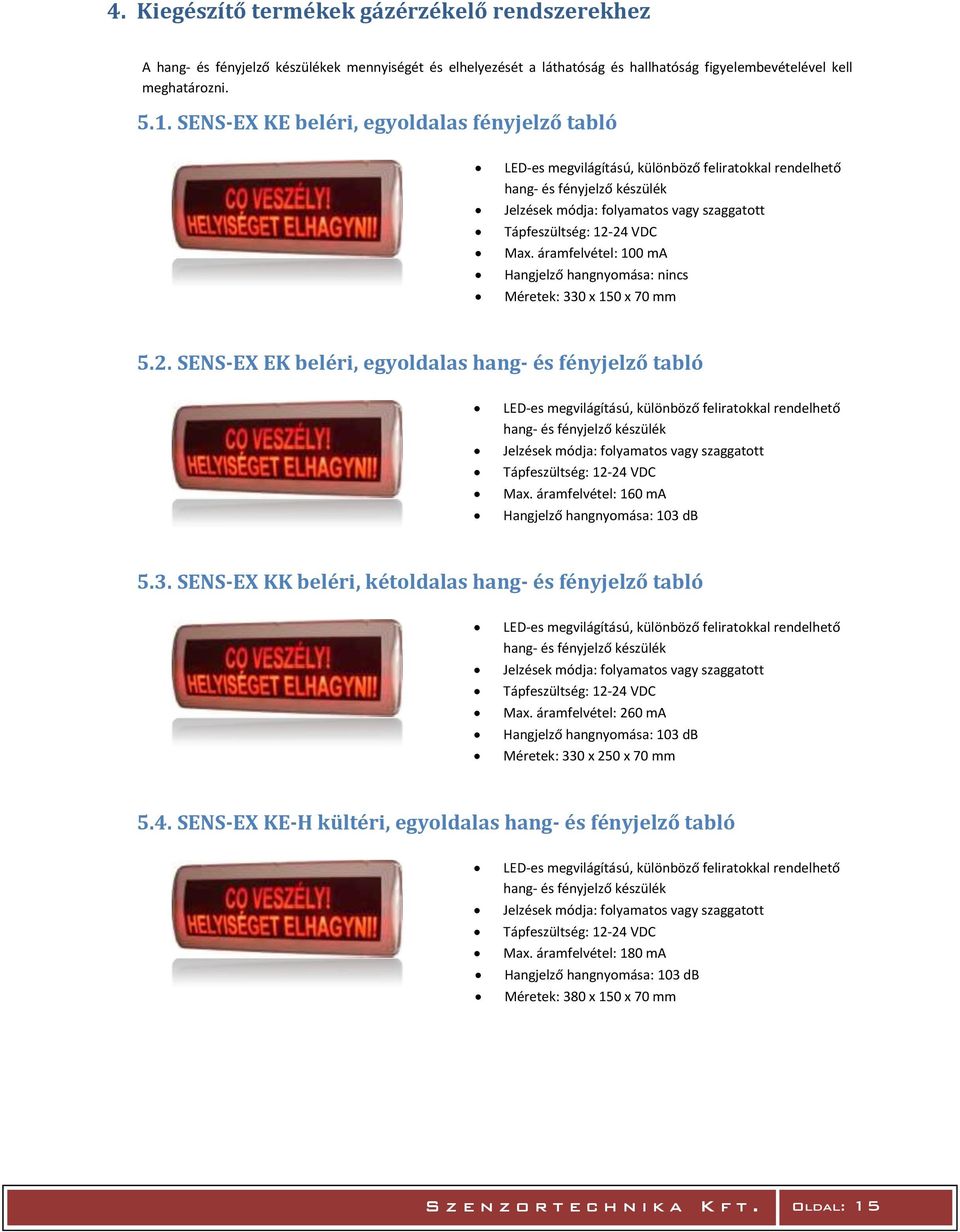

15 4. Kiegészítő termékek gázérzékelő rendszerekhez A hang- és fényjelző készülékek mennyiségét és elhelyezését a láthatóság és hallhatóság figyelembevételével kell meghatározni SENS-EX KE beléri, egyoldalas fényjelző tabló LED-es megvilágítású, különböző feliratokkal rendelhető hang- és fényjelző készülék Jelzések módja: folyamatos vagy szaggatott Tápfeszültség: VDC Max. áramfelvétel: 100 ma Hangjelző hangnyomása: nincs Méretek: 330 x 150 x 70 mm 5.2. SENS-EX EK beléri, egyoldalas hang- és fényjelző tabló LED-es megvilágítású, különböző feliratokkal rendelhető hang- és fényjelző készülék Jelzések módja: folyamatos vagy szaggatott Tápfeszültség: VDC Max. áramfelvétel: 160 ma Hangjelző hangnyomása: 103 db 5.3. SENS-EX KK beléri, kétoldalas hang- és fényjelző tabló LED-es megvilágítású, különböző feliratokkal rendelhető hang- és fényjelző készülék Jelzések módja: folyamatos vagy szaggatott Tápfeszültség: VDC Max. áramfelvétel: 260 ma Hangjelző hangnyomása: 103 db Méretek: 330 x 250 x 70 mm 5.4. SENS-EX KE-H kültéri, egyoldalas hang- és fényjelző tabló LED-es megvilágítású, különböző feliratokkal rendelhető hang- és fényjelző készülék Jelzések módja: folyamatos vagy szaggatott Tápfeszültség: VDC Max. áramfelvétel: 180 ma Hangjelző hangnyomása: 103 db Méretek: 380 x 150 x 70 mm S z e n z o r t e c h n i k a K f t. Oldal: 15
