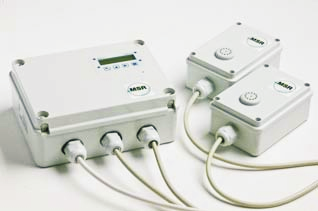

1 PolyGard CELLAR-ALARM - Controller Leírás A legmodernebb mikrotechnológián alapuló gázmérés és vezérléstechnika a széndioxid- és az oxigénszint folyamatos ellenõrzésére. A PolyGard CELLAR_ALARM vezérlõje 2 analóg bemenettel rendelkezik két CO2 vagy egy CO2 és egy O2- távadó számára. A készülék jelzi az esetleg fellépõ rövidzárlatot illetve vezetékszakadást. Mindkét bemenethez max. 4 szabadon választható riasztási küszöbérték kapcsolható. A riasztáshoz 4 relékimenet áll rendelkezésre. A készülék kezelését és beállítását szolgálja a logikusan felépített, egyszerû rendszermenû, melynek kezelése nem ígényel programozói ismereteket. Felhasználás A CELLAR-ALARM az ipar és a mezõgazdaság, a vendéglátás területénén sokrétûen felhasználható. A szabadon beállítható 3 határérték széles körben alkalmazható a gázmérésben és az épületfelügyeletben. A CELLAR- ALARM fontos felhasználási területe a sörözõ (csapolóhelyiség), sörfõzde, pálinka-fõzés, borospince stb. A készülék megfelel az aktuális német elõírásoknak: TRSK 313 illetve TRSK 403. Jellemzõi Széndioxid és oxigén mérésére Logikus menüfelépítés számos nyelven: angol, német, cseh Egyszerû, gyors beüzemelés alapparaméterek és határértékek beállításával Kényelmes kalibrálás és karbantartás Csatornánként négy szabadon programozható riasztási érték Modultechnika Két analóg bemenet (4~20 ma) 2 feszültségmentest eljesítményrelé váltóérintkezõvel,max. 250 VAC 5A 230 VAC /24 VDC a hálózati részen Beépített hangjelzés némítási lehetõséggel Szünetmentes áramforrás (opció) Interfész bemenet (opció) IP 65 védettségû tokozás August 2008 PolyGard ist ein eingetragenes Warenzeichen von MSR electronic 1

2 Mûszaki jellemzõk CELLAR-ALARM Controller Elektronika Tápfeszültség Teljesítményfelvétel (opciók nélkül) Analóg bemenet (2) A külsõ analóg távadó tápfeszültsége Teljesítményrelé (2) Megjelenítés Kijelzõ Állapotjelzõ LED (4) Kezelõbillentyûk A felügyelt gáz Széndioxid, oxigén CELLAR-ALARM CO2-távadó Elektronika Tápfeszültség Teljesítményfelvétel A szenzor jellemzõi Szenzortechnika Válaszidõ (T90) A mérés megismételhetõsége Mérési pontosság Kimeneti jel OUT1 lineáris CELLAR-ALARM O2-távadó Elektronika Tápfeszültség Teljesítményfelvétel (opciók nélkül) 230V AC 50/60Hz 100 ma, max. (5 VA) 4 20 ma, bemeneti ellenállás 200 Ù, túlterhelés és rövidzárlat-védelem 24 VDC max. terhelés 50 ma 250 VAC, 5 A, feszültségmentes váltóérintkezõ Két sorban, soronként 16 jel Üzem- Zavar- 1 riasztás- 2 riasztás 4 billentyû - menürendszer 4-20 ma jel 24 VDC±5%, 50 Hz < 3 Watt (átlagban) Infravörös duálszenzor, passzív diffuzió (nem rendelkezik mozgó résszel) Kb. 30 másodperc ± 1% a teljes mérési tartományból ± 2% a teljes mérési tartományból 4 20 ma, 0-5 térfogat % CO VDC/AC, póluscsere elleni védelem 22 ma, max. (0,6 VA) A szenzor jellemzõi A mért gáz oxigén (O 2 ) Szenzor Mérési tartomány Mérési pontosság Drift A mért érték beállítási ideje Várható élettartam Kimeneti jel Analóg kimeneti jel elektrokémiai mérõcella, diffúzióval 0 25 vol. % ± 0,1 térfogat % < 4% mért érték/év t másodperc 2 év/normális környezeti tényezõk között 4-20mA, 0-25 térfogat % O2 Hangjelzés A vezérlõben és a külsõ szenzorban Hangnyomás Frekvencia 83 db (A) (200 mm távolságban) 2300 Hz August 2008 PolyGard ist ein eingetragenes Warenzeichen von MSR electronic 2

3 Általános információk Felhasználási környezet Bemelegedési idõ Környezeti feltételek Páratartalom Üzemi hõmérséklet Tárolási hõmérséklet Nyomástartomány Tárolási idõ A mûszerházak jellemzõi A mûszerház anyaga A mûszerház színe A vezérlõ mérete A távadó mérete A vezérlõ tömege A távadó tömege Védettség A vezérlõ beépítése A távadó beépítése A vezérlõ csatlakozása A szenzor csatlakozása Csatlakozási mód Megfelelés Szavatosság ipari tér, élelmiszerfeldolgozás, üzletek, lakások 1 perc (teljes nyugalmi mérési állapot 15 perc) % relatív páratartalom (páralecsapódás nélkül) -10 C-tõl + 50 C-ig 5 C-tõl 30 C-ig légnyomás ± 10 % 6 hónap Mûanyag / GWPLAST / RAL 7032 (világosszürke) (sz x ma x mé) 196 x 150 x 75 mm (sz x ma x mé) 87 x 127 x 56 mm kb. 1,4 kg kb. 0,2 kg IP 54 fali kialakítás síma egyenes felületen kell elhelyezni tömszelence 4 x M 20 tömszelence 1 x M 20 sorkapocs min. 0,25 max. 2,5 mm EMV- irányelvek 89/336/EWG CE 1 év a gyártási vagy anyaghibából származó hiba esetén (szenzor nélkül) 2 August 2008 PolyGard ist ein eingetragenes Warenzeichen von MSR electronic 3

4 Rendelési szám CAS X0501X Kialakítás X1XXXXXXX Belsõ hangjelzés XXX1XXXXX 1x CO2 távadóval ( alap változat) XXX2XXXXX 2x CO2 távadóval XXX3XXXXX 1x CO2 és 1x O2 távadó XXXXX5XXX 2 x 4-20 ma XXXXXXX1X Konfiguráció XXXXXXXX0 Menünyelv német XXXXXXXX1 Menü nyelv angol XXXXXXXX2 Menü nyelv USA XXXXXXXX3 Menü nyelv holland XXXXXXXX4 Menü nyelv dán XXXXXXXX5 Menü nyelv cseh XXXXXXXX6 Menü nyelv francia Mûszerház 0 mûanya g Példa: CellarAlarm gázvezérlõ, mûanyag mûszerház, hálózati áram 230V AC, beépített hangjelzés, gyári beállítás, 1* CO2 távadó, menünyelv német Rendelési száma: CAS August 2008 PolyGard ist ein eingetragenes Warenzeichen von MSR electronic 4

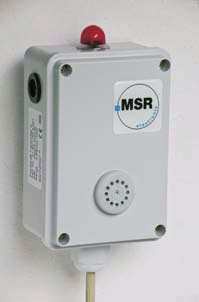

5 PolyGard CELLAR-ALARM széndioxid CO 2 Analógtávadó AT Leírás Az AT távadó az infravörös technológián alapuló gazdaságos, egyszerû, karbantartást nem igénylõ, hosszú élettartamú CO2-távadó. A környezeti levegõ széndioxidtartalmát érzékelõ távadó arányos, lineáris 4-20 ma-es jelet ad. Az öt különbözõ mûszerházban elhelyezhetõ AT majdnem minden felhasználási területen alkalmazható. Felhasználása Az AT a belsõ légterek széndioxidtartalmának felügyeletére alkalmas. A ventilátorok széndioxid által történõ fordulatszám-szabályzásával egészségesebb és konfortosabb klíma alakítható ki, és jelentõs energia takarítható meg.az AT még számos más felhasználási lehetõséget tesz lehetõvé a széndioxidfelügyelet terén. Eigenschaften Mérési tartomány Belsõ automatikus önellenõrzés Karbarntartási idõköz > 5 év 4-20 ma analóg kimenet Opció: rozsdamentes mûszerház Opció:Légcsatorna-kialakítás Opció: IP 65 védettség August 2008 PolyGard ist ein eingetragenes Warenzeichen von MSR electronic 5
