1 Instrukciós lapok DR 5000 Pour-Thru Cell Kit DOC Biztonsági tudnivalók Kérjük, olvassa végig ezt a kézikönyvet a készülék kicsomagolása, beállítása vagy működtetése előtt. Különösen ügyeljen a veszélyre vagy elővigyázatosságra figyelmeztető minden leírásra. Ennek elmulasztása a kezelő súlyos sérüléséhez vagy a készülék károsodásához vezethet. A készülék által biztosított védelem megőrzése érdekében ne használja és ne telepítse a készüléket a kézikönyvben meghatározottól eltérő módon. A veszélyre figyelmeztető leírások használata VESZÉLY Lehetséges vagy közvetlenül veszélyes helyzetet jelez, amely halálhoz vagy súlyos sérüléshez vezet. FIGYELEM Lehetséges vagy közvetlenül veszélyes helyzetet jelez, amely halálhoz vagy súlyos sérüléshez vezethet. VIGYÁZAT Lehetséges veszélyes helyzetet jelez, amely enyhe vagy mérsékelt sérüléshez vezethet. Fontos megjegyzés: Olyan helyzetet jelez, amely a készülék károsodását okozhatja. Különleges figyelmet érdemlő tudnivalók. Poznámka:További kezelési tudnivalók a felhasználó számára. Figyelmeztető címkék Olvasson el minden, a készülékhez rögzített címkét vagy matricát. Ezek be nem tartásakor személyi sérülés vagy a készülék károsodása következhet be. A készüléken elhelyezett szimbólumokhoz veszélyre vagy elővigyázatosságra figyelmeztető leírás található a kézikönyvben augusztus 12. után az ezzel a szimbólummal ellátott villamos berendezések nem helyezhetők el az európai lakossági hulladékfeldolgozó rendszerekben. Az európai helyi és nemzeti jogi szabályozásnak megfelelően (2002/96/EK EU-irányelv) a gyártó ingyenesen vállalja a régi készülékek elhelyezését. Poznámka:Az újrahasznosításra való visszaküldésről vegye fel a kapcsolatot a berendezés gyártójával vagy szállítójával, hogy hogyan történik az elhasznált berendezés, elektromos tartozékok és egyéb kiegészítők visszaküldése megfelelő hulladékfeldolgozásra. 1

2 FIGYELMEZTETÉS Ne használja a Pour-Thru cellát olyan tesztekben, amelyekben szerves oldószereket, például toluént, kloroformot, triklóretánt, vagy ciklohexanont kell alkalmazni. Elõfordulhat, hogy ezek az oldószerek nem kompatibilisek a Pour-Thru cella mûanyag alkatrészeivel és fenn áll a készülék sérülésének vagy a mûködtetõ kémiai kitettségének kockázata. A pour-thru cella modul két sugárút hosszal kapható: 1 hüvelykes cella 1 cm-es cella Ez a két cella típus az egész hullámhossz-tartományban használható. A pour-thru modul mûszaki adatai (megváltoztatható) Sugárút Hullámhossz tartomány Öblítési térfogat 1 hüvelyk (2.42 cm) 1 cm (0.394 hüvelyk) nm Legalább 20 ml az 1 hüvelykes sugárút esetén Legalább 10 ml az 1 cm-es sugárút esetén Kicsomagolás Vegye ki a pour-thru modult a szállítási csomagolásból és ellenõrizze épségét. A pour-thru modul készlet tartalma: Pour-thru cella Állvány, szerelékkel az üvegtölcsérhez és az állócsõhöz Mûanyag csõ: 1/8" belsõ átmérõvel a cella be- és kimenetéhez Állócsõ Gumi csõ: 1/4" belsõ átmérõ (lefolyó csõ az állócsõhöz) Üveg tölcsér Ha bármelyik tétel hiányzik vagy sérült, forduljon haladéktalanul a gyártóhoz vagy az értékesítési képviselőhöz. 2

3 Ábra 1 Pour-Thru Cell Kit 1 Lefolyó csõ 4 A cella bemeneti csöve és a cellából az állócsõbe vezetõ kimeneti csõ közötti távolság = 5 cm 2 Állócsõ 5 Mûanyag csövek a cella be- és kimenetéhez 3 Üveg tölcsér 6 Állvány összeállítása 3

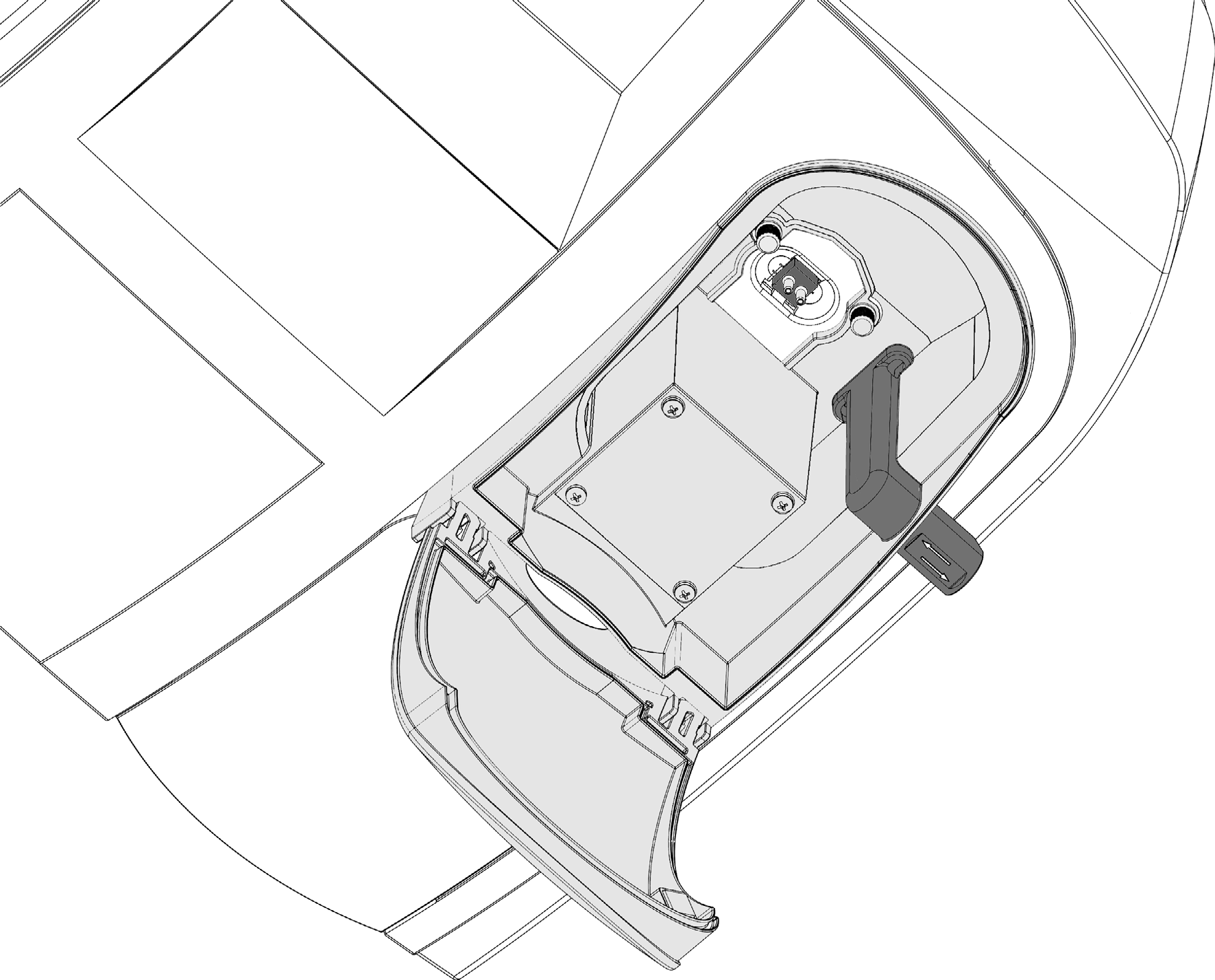

4 A Pour-Thru Cell Kit telepítése Ábra 2 Pour-Thru modul 1 Fedél 5 Rögzitö csavarok 2 Küvettamodul 6 Többellás tartó 3 Kivezetö csatorna 7 Pour-Thru cella 4 Bevezetö csatorma 4

5 A pour-thru modul összeszerelése A pour-thru modul elõkészítése 1. Húzza keresztül a cella kimeneti csövét a modul kimeneti csatornáján belülrõl kifelé. 2. Húzza keresztül a cella bemeneti csövét a modul bemeneti csatornáján belülrõl kifelé. Poznámka:Ügyeljen, hogy ne törje meg a csöveket! A pour-thru modul telepítése 1. Nyissa fel a cellakamrát. 2. A többcellás tartóelem behelyezése: 3. Válassza ki a megfelelõ cella tartót a kiválasztott pour-thru cella típushoz. 4. Helyezze el úgy a többcellás tartóelemet, hogy a kiválasztott cella tartó a készülék elõlapja felé nézzen, és látható legyen a cella típus felirata. Ne szorítsa meg a rögzítõ csavarokat. 5. Helyezze el úgy a pour-thru modult a többcellás tartóelemen, hogy a két modul rögzítõcsavarjainak nyílásai pont egymás felett helyezkedjenek el. A modul nyitott fedele most a készülék hátlapja felé mutat. 6. Tisztítsa meg a pour-thru cellát szöszmentes törlõkendõvel és helyezze be a cellatartóba úgy, hogy a cella-ablakok a cellatartó ablakaival egy vonalban legyenek. 7. Csatlakoztassa a bemeneti és kimeneti csöveket a pour-thru cellához. A minta bemeneti és kimeneti rendszerének illesztése 1. Csatlakoztassa a cella bemeneti csövét az üvegtölcsér alján lévõ szerelékhez, és rögzítse az üvegtölcsért az állványhoz. 2. Csatlakoztassa a cella kimeneti csövét az állócsõ felsõ szerelékéhez. 3. Csatlakoztassa a lefolyó csövet (fekete gumi csõ) az állócsõ alsó szerelékéhez és rögzítse az állócsövet az állványhoz. A gumicsõ szabad végét egy megfelelõ hulladékgyûjtõ tartályhoz kell csatlakoztatni. Szükség esetén a csövek megrövidíthetõk. 5

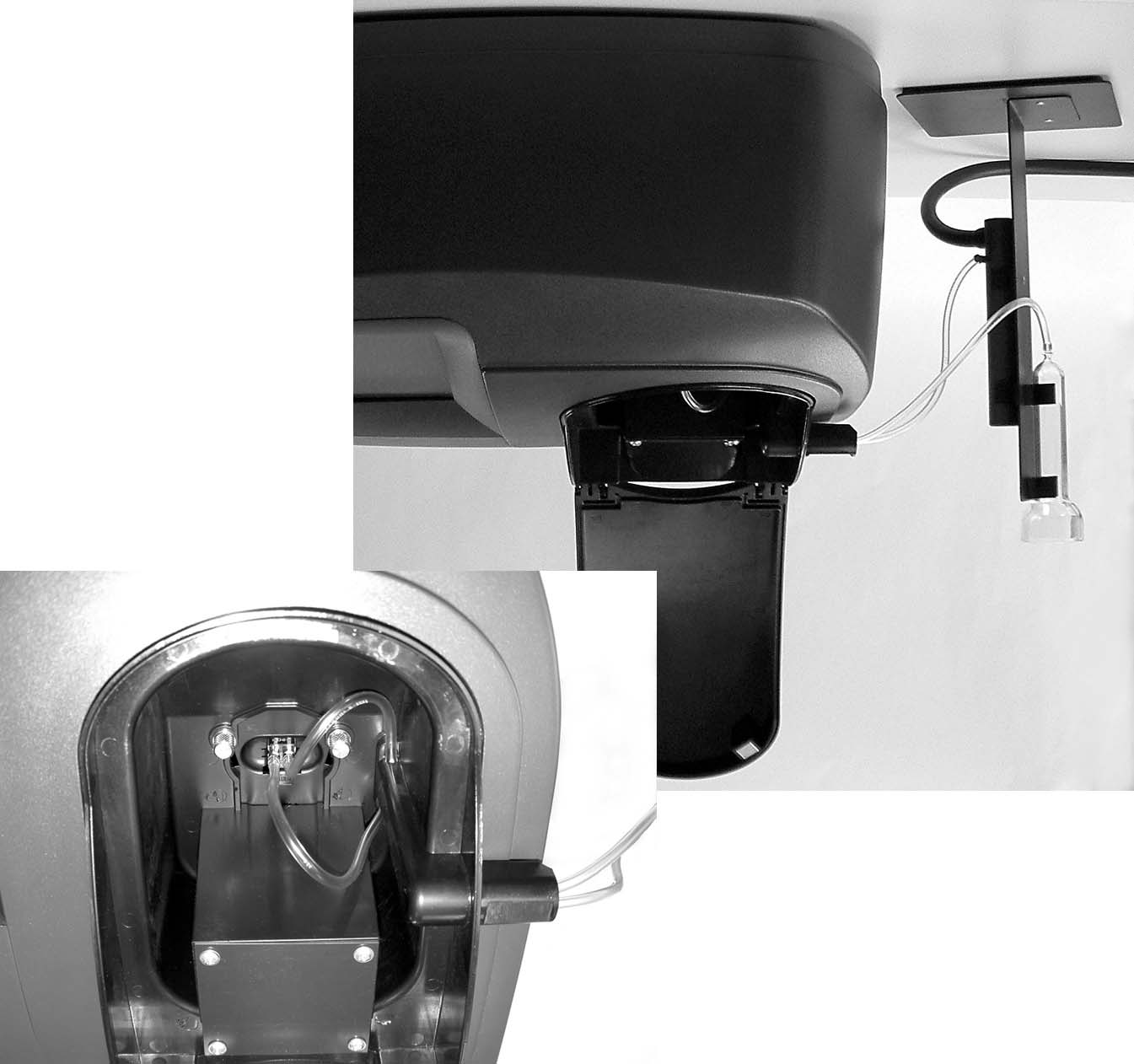

6 Ábra 3 Pour-Thru modul csövekkel ellátva 1 Bemeneti/kimeneti csatorna 5 Lefolyó csõ (gumi csõ) 2 Cella kimeneti csöve (mûanyag) 6 Állócsõ a kimenõ folyadéknak 3 Cella bemeneti csöve 7 Üveg tölcsér 4 Pour-thru cella 8 Állvány, szerelékkel az üvegtölcsérhez és az állócsõhöz 6

7 A Pour-Thru Cell használata A legtöbb HACH módszer kerek cella használatát írja elõ. Hogyha pour-thru cellát használ, ezeknek a HACH módszereknek az eredményét meg kell szorozni 0.95-tel, mint hígítási faktorral, vagy standard módosítás segítségével kell ellenõrizni. A megfelelõen módosított módszer tárolható felhasználói programként. Ha egy HACH módszer pour-thru cella használatát írja elõ, nincs szükség módosításra. A pour-thru cella akkor használható HACH módszerekhez, ha az elõírt minta-térfogat 25 ml. Bár a pour-thru cella felhasználható az alábbi HACH módszerekhez, a cellát alaposan át kell öblíteni desztillált vízzel az egyes minták között. Table 1 Az alábbi HACH módszerek esetén a pour-through cella extra öblítést igényel Aluminium, Aluminon Klór-dioxid, LR Kobalt, PAN Réz, porfirin Keménység, kalmagit Mangán, LR, PAN Nikkel, PAN Nitrát, MR Nitrát, HR A Pour-Thru Cell felhasználható Nitrogén, Ammónia, Nessler-módszer és TKN eljárásokhoz is. Tisztítsa meg a cellát néhány nátrium-tioszulfát pentahidrát kristályt juttatva a cellába. Öblítse ki a kristályokat deinoizált vízzel. FIGYELMEZTETÉS Általában véve, a pour-through cella nem használható az alábbi HACH módszerekkel. Table 2 Általában véve, a pour-through cella nem használható az alábbi HACH módszerekkel Alumínium ECR Arzén Bárium Bór, Kármin Cianursav Fluorid Formaldehid Ólom, LeadTrak Higany Nikkel, Heptoxim Nitrit, HR PCB Fenolok Kálium Szelén Ezüst Szuszpenzált szilárd anyagok Szulfát TPH Illósavak Cink Felületaktív anyagok, Anionos (detergensek) 7
