1 Információátvitel A logisztikai rendszer irányításához a következő információátviteli esetek a jellemzők: a logisztikai rendszerből szenzoroktól, kódoktól, mérőelemekből származó adatok átvitele helyzet és/vagy mobil számítógéphez, helyhez kötött és/vagy mobil számítógépektől származó adatok átvitele anyagáramlási eszközökhöz, helyhez kötött és/vagy mobilszámítógépek között adatcsere. Az adatátviteli rendszert a ábrában foglaltuk össze. Az adatátviteli rendszer megválasztásánál lényeges, hogy: lokális (vállalaton belüli) vagy távadat (vállalatok közötti ill. nemzetközi) adatátvitel, az adatküldés ill. az adatfeldolgozás helyén az adatgyűjtés ill. adatfeldolgozás milyen automatizáltságú ill. helyhez kötött vagy mobil megoldása. Adatátviteli rendszer Lokális adatátvitel Távadat adatátvitel Adatküldõ Adatfeldolgozó Adatküldõ Adatfeldolgozó Helyhez kötött Mobil Helyhez kötött Mobil A logisztikai rendszer irányításának adatátviteli struktúrája

2 Adatátviteli rendszer Emberi továbbítás Közvetlenül számítógéphez csatolt Bizonylat Mágnes szalag, mágnes lemez Hagyományos postai szolgáltatás: - levél, - telex, - telefax, - telefon. Vezetékes Fax Telex Telefon hálózat Számítógépes hálózat Logisztikai rendszer irányításánál az adatátvitel változatai Vezeték nélküli Induktív Infravörös Lézeres sugaras Rádiófrekvenciás Mikrohullám Szekunder radar Mûholdas A logisztikai rendszer irányításánál alapvetően két változat különböztethető meg: emberi továbbítás, amikor az adatátvitelben az ember közreműködése a meghatározó, közvetlenül számítógéphez csatolt, amikor alapvetően emberi beavatkozás nélkül számítógépek között történik az adatátvitel. A lokális vagy helyi (vállalatok belüli) adatátvitelnél számításba jöhet: az ember által továbbított: bizonylat, mágnes szalag, mágnes lemez, telex, telefon, telefax. lokális számítógéphálózaton (Local Area Network: LAN) továbbított. A LAN adathálózati struktúráját a következő ábra mutatja, amely szerint: csillag, gyűrű és busz struktúra a legelterjedtebb. CSILLAGSTRUKTÚRA KÖRSTRUKTÚRA VONALAS STRUKTÚRA

3 A számítógépes hálózaton történő adatátvitel lehet off-line és on-line.: Az off-line rendszerű adatátvitel akkor kerül alkalmazásra, ha helyhez kötött az adatküldő- és az adatfeldolgozó számítógép, de az adatgyűjtés ill. adatbevitel nem lehet folyamatos, vagy ha az adatküldő és/vagy az adatfeldolgozó számítógép mobil anyagmozgató eszközre telepített (pl. fedélzeti számítógép egy vezetőnélküli targoncán vagy mobil adatgyűjtő). Az on-line rendszerű adatátvitel lehet vezetékes adatátvitelnél, ha az adatforrás és adatfeldolgozó egység telepítése kötött vagy, vezeték nélküli átvitelnél, amit elsősorban mobil anyagmozgató eszközre telepített számítógép vagy mobil adatgyűjtő ill.- kódleolvasó előfordulása esetén alkalmaznak. A ábra a logisztikai irányítás adatátviteli rendszerére mutat példát. A ábra egy infravörös adatátviteli rendszert mutat. Az irányító számítógép egy SKE multiplex adatelosztón keresztül rádolgozik egy helyi hálózatra (LAN-ra) és KE illesztő elemen vezetéken ill. IKS illesztő elemen infravörös adó-vevőn keresztül kapcsolódik a számítógéphez ill. mobil adatgyűjtőkhöz. KÖZPONTI SZÁMÍTÓGÉP Központi gép adatgyûjtõje Távbeszélõhálózat területenként ON-LINE Nem mozgó üzemi adatgyûjtõrendszer Belsõ telefonhálózat ON-LINE Gyûrûs adatbevitel OFF-LINE Infravörös adatbevitel területenként ON-LINE Rádióadó/ON-LINE Adófejek Induktív adatbevitel területenként ON-LINE ábra A logisztikai irányítás adatbeviteli rendszere A és ábra egy egyre jobban terjedő rádiófrekvenciás adatátviteli rendszert mutat. A ábra egy Master/Slave keskenysávú rendszert mutat.

4 Központi számítógép Kísérõ iratok értékesítés jegyzékek, kiértékelés SKE KE KE IKS IKS KE infravörös relé infravörös adatátvitel infravörös relé kísérõ adatok visszaigazolás szállítólevél rakománykísérõ jegy mérleg árumozgatási utasítás visszaigazolás árumozgatási utasítás ellenõrzés kézi terminál vonalkódolvasó fényceruzával elszállítható rakomány ÁRUFOGADÁS BETÁROLÁS RAKTÁR KITÁROLÁS ÁRUKIADÁS ábra Infravörös adatátviteli rendszer központi számítógép rendszer pl. IBM 30xx, vagy AS/400 SNA/SDLC terminál összehangoló egység pl. IBM 3274, 5251 SNA/SDLC hálózati szabályozó egység pl. LXE 6220 további terminálok szabványosított hálózat hagyományos helyhez kötött adatfeldolgozó terminálok pl. IBM 3270, ill rádió adatátviteli rendszer 3 helyhez kötötten mûködõ rádiós egységgel (RFU-val) pl. LXE 6280 hordozható rádiós adatátviteli egységek pl. LXE 1280, ill. LXE 2285 emulálják a 3270/5250 terminálokat ábra A Master/Slave rádiófrekvenciás keskenysávú adatátviteli rendszer

5 a hálózat központi számítógépe pl. UNIX, vagy NOVELL személyi számítógép, nyomtatóval és a helyi hálózatba kötött személyi számítógépekkel 1-es helyi hálózat (LAN 1) szabványos hálózat két átjátszó állomással mûködõ rádiós hálózat pl. LXE 6410 a két helyi hálózat (LAN) közötti rádiós átjátszó állomás 2-es helyi hálózat (LAN 2) a hálózat klienseiként alkalmazott, hordozható rádiós személyi számítógépek pl. LXE 1330, LXE ábra A Client/Server rádiófrekvenciás szélessávú adatátviteli rendszer

6 A korszerű adatátviteli rendszerek jellemzői

7 A távadat átvitel (Wide Area Network: WAN) a vállalatok közötti adatátvitelnél fontos szerepet tölt be. Különösen fontos a nagy mennyiségű adatátvitelre kifejlesztett DATEX-P rendszer amit a és ábra foglal össze. A A B Adatközvetítõ hely Adatközvetítõ hely B C C A, B, C küldõk ábra A DATEX-P adatátviteli eljárás

8 A távadat átvitelnél nagy átviteli távolságoknál a földbázisú rendszerek mellett a műholdas átvitel is alkalmazásra kerül ( ábra). Általában a műholdak geostacionér pályán keringenek és meghatározott időnként (pl. 1 óra) vannak szolgálatkész állapotban. Külön kell említést tenni a közlekedési pályán mozgó szállítójárművek távadatátviteli rendszereiről, amelyek lehetnek: kommunikációs rendszerek, helyzetmeghatározó rendszerek két változatban: globális pozicionálási rendszerek, térinformatikai rendszerek. E rendszerek technikai megvalósítása lehet: földbázisú rendszer, műholdas rendszer. A és ábrák a közlekedési pályán mozgó járművek helyzetmeghatározó, ill. kommunikációs rendszerére mutat példát.

9 Jelorientált aszinkron adatvégkészülék Adatcsomag közvetítõ hálózat más országban 300 bit/s-ig 1200/75 bit/s Telefon hálózat Csomagorientált adatállomás és adatfeldolgozó hely 1200 bit/s 300 bit/s-ig 1200/75 bit/s 1200 bit/s PAD illesztõ DATEX-P közvetítõ hálózat 2400 bit/s 4800 bit/s 1200 bit/s-ig DATEX-L hálózat 9600 bit/s bit/s 300 bit/s-ig Megjegyzés: PAD (Packet Assembly/Disassembly Facility) ábra A DATEX-P hálózati koncepció 1.sz. vállalat Vállalat Lokális hálózat Földi állomás Helyi hálózat Geostationárius mûhold 2.sz. vállalat 3.sz. vállalat Adatátviteli vonalak JELMAGYARÁZAT Műholdas távadatátvitel

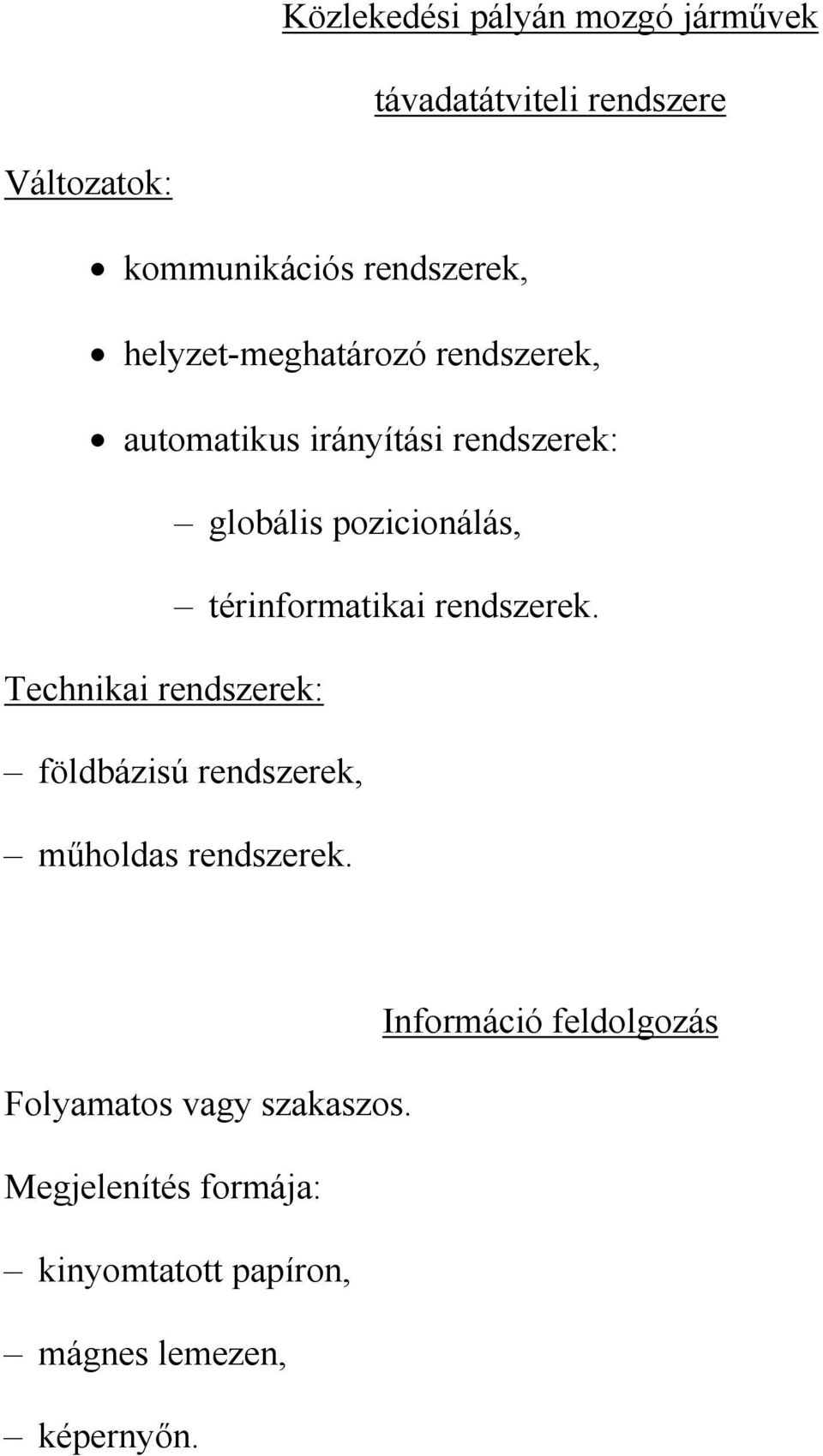

10 Közlekedési pályán mozgó járművek távadatátviteli rendszere Változatok: kommunikációs rendszerek, helyzet-meghatározó rendszerek, automatikus irányítási rendszerek: globális pozicionálás, térinformatikai rendszerek. Technikai rendszerek: földbázisú rendszerek, műholdas rendszerek. Információ feldolgozás Folyamatos vagy szakaszos. Megjelenítés formája: kinyomtatott papíron, mágnes lemezen, képernyőn.

11 Járművek nyomkövetése Adatátviteli hírközlő hálózatok: műholdas kommunikáció, közvetlen rádió-összeköttetések, átjátszó állomással megvalósított rádióösszeköttetések, analóg átvitelt biztosító rádiótelefon, GSM rendszerű rádiótelefon, TETRA rendszer. TETRA: Terrestrial Trunked Radio (Földszíni Távolsági Rádió-rendszer) (rendőrség, tűzoltóság, vámszervezetek stb.). GMS SMS DATA Nyomonkövetés típusai: esemény-orientált, közel folyamatos (ritka időköz), folyamatos (sűrű időköz),

12 com gépjárműkövető és navigációs rendszer rendszer GPS alapú, internetes térinformatikai járműkövető rendszer Szolgáltatásai: Egy időintervallumon belül tematikusan megjeleníti a megállást, elindulást, haladást, riasztást. Járművekkel kapcsolatos információgyűjtés: járműazonosító, pozíció, dátum és idő, sebesség, irány, térképi műveletek, adatokat archivál (pl. megtett út). Jármű környezetével kapcsolatos információk: közlekedési viszonyok, térinformatikai adatok, időjárási viszonyok.

13 GPS helymeghatározó rendszer Felépítése: GPS vevő, Navigációs rendszer Járműkövetés Kétirányú kommunikáció a jármű és az irányító központ között vekorgrafikus digitális térkép, Vagyonvédelmi rendszer szoftver: útvonalat optimalizáló járműirányítás, Egyirányú kommunikáció, nincs kapcsolat-ban irányító központtal Flottakövetés

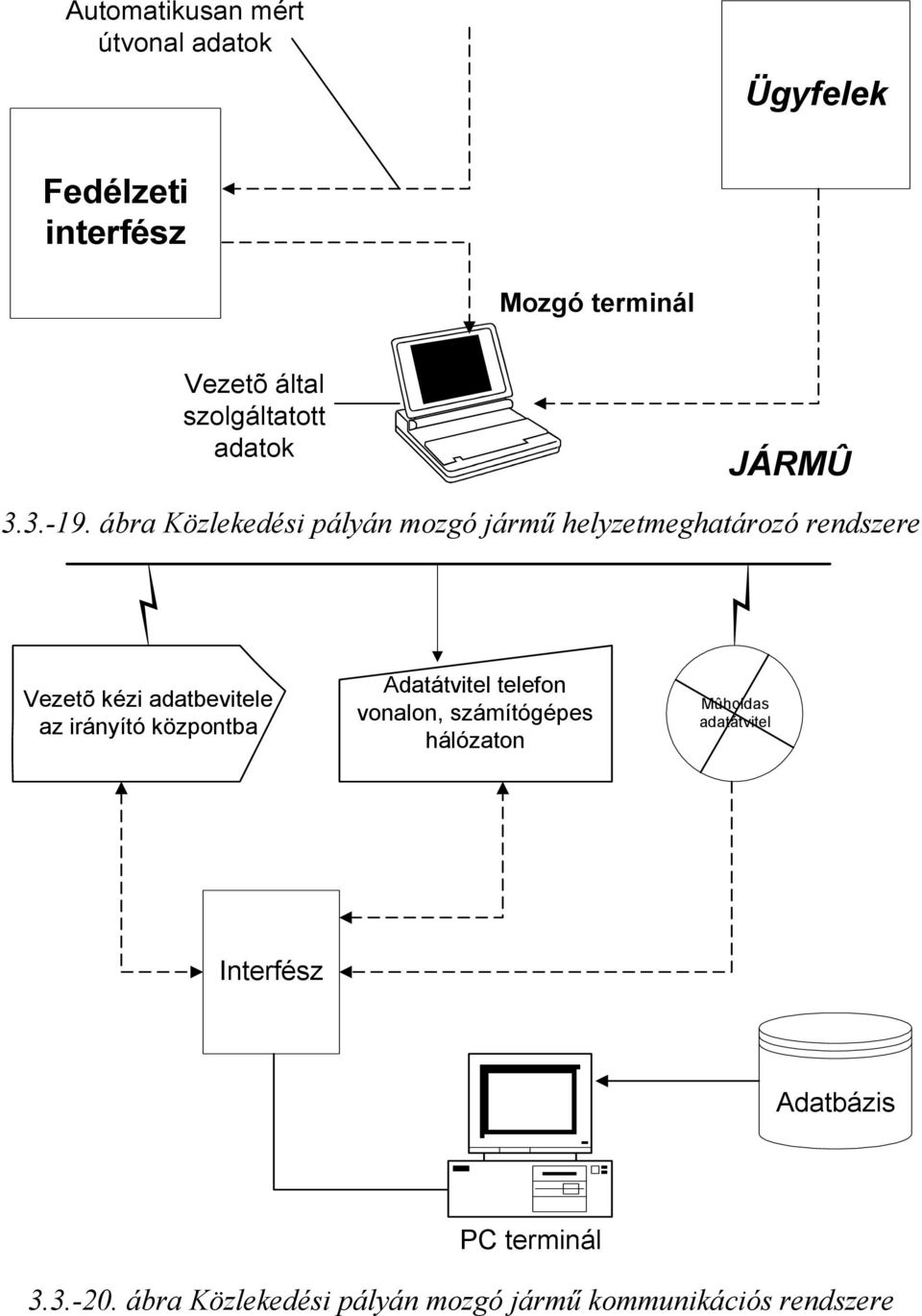

14 Automatikusan mért útvonal adatok Ügyfelek Fedélzeti interfész Mozgó terminál Vezetõ által szolgáltatott adatok JÁRMÛ ábra Közlekedési pályán mozgó jármű helyzetmeghatározó rendszere Vezetõ kézi adatbevitele az irányító központba Adatátvitel telefon vonalon, számítógépes hálózaton Mûholdas adatátvitel Interfész Adatbázis PC terminál ábra Közlekedési pályán mozgó jármű kommunikációs rendszere

15 Automatizált adattárolási feladatok A logisztikai rendszerek irányításánál a következő legfontosabb adattárolási feladatok adódnak: rendelkezésre álló anyagmozgató eszközök jellemzői, rendelkezésre álló egységrakományképző eszközök, technológiai paletták jellemzői, tárolóhelyek áruelrendezési térképei, üres eszközök parkoló helyeinek térképei, szállítóelemek, szállítóeszközök szállítópályán való helyzete, térinformációk.

16 Diszponálási feladatok A logisztikai rendszer irányítása során a következő legfontosabb diszponálási feladatok adódhatnak: kiszolgálási sorrend rangsorolása, eszközök diszponálása (hozzárendelés a kiszolgálási feladathoz), útvonal kiválasztás, technológiai helyek megválasztása (cél vagy forrás), tárolóhelyek megválasztása, egy adott technológiai helyre kerülő következő termék meghatározása, technológiai helyre történő beszállítás forráshelyének, időpontjának meghatározása, technológiai helyről történő kiszállítás nyelőhelyének, időpontjának meghatározása, üres szállítóeszközök várakozási helyének megválasztása, pályacsomópontokon történő áthaladás prioritásának meghatározása. A diszponálási feladatokhoz megfelelő stratégiákat kell kialakítani. A diszponálások alapján történhet az anyagmozgató gépek vezérlése. A vezérlő utasítások adatátvitel során jutnak el a vezérelt berendezéshez.

17 Vezérlési feladatok A logisztikai rendszer irányításánál jelentkező vezérlési feladatok az anyagmozgató géprendszerek, eszközök működtetésénél jelentkeznek. Ezek közül a legfontosabbak: anyagáramlási eszközök hajtásainak indítása, megállítása, szabályozása, anyagáramlási eszközök pozícionálása, célvezérlés, nyomkövetés, váltók, megállítók, átadók, ajtók stb. működtetése, távolságtartás, akadályok kikerülése, útvonal optimalizálás, túlterhelés gátlás

18 Diagnosztikai vizsgálatokból származó információk A logisztikai rendszerben szereplő anyagáramlási és információ áramlási eszközöknél bekövetkező meghibásodások, működési zavarok előre jelzésére szolgáló információkat, mint diagnosztikai információkat kell kezelnünk. A diagnosztikai vizsgálatok lehetnek: szakaszosak és folyamatosak. A folyamatos diagnosztikai vizsgálatoknál az eszközökbe beépített szenzorok, ill. mérőelemek automatikusan jelzik a meghibásodásokat, szakértő rendszerrel a meghibásodás okára és a hiba elhárításának módjára vonatkozó információk is szolgáltatásra kerülnek. Az anyagáramlási eszközöknél a diagnosztikai vizsgálatokra legjellemzőbbek a következők: targoncák akkumulátorainak töltési időpontjának, csere időpontjának meghatározása, üzemanyag, kenőanyag hiányának előrejelzése, egy-egy autonóm egység meghibásodásának várható időpontja, bekövetkezése, egyes szerkezeti egységek (pl. hajtómű) meghibásodásának várható időpontja, bekövetkezése.

19 Logisztikai controlling információs rendszere A logisztikai információs rendszer részét képezik azok az információk is, amelyeket a logisztikai controlling szolgáltat. Ezek közül a legfontosabbak: a logisztikai teljesítmények és ezzel összefüggő költségek, a logisztikai teljesítmények hiányosságából származó termelési jellemzők és az ezekből származó veszteségek, jellegzetes logisztikai mutató számok, ezek tényleges értékei, az előírt normatívához viszonyított értékei. A logisztikai controlling adatait számítógépeken célszerű tárolni és feldolgozni. A logisztikai controllingnak információt kell kapni a logisztikai rendszer ellenőrzésétől és állapotfelügyelettől és információt kell szolgáltatni a logisztikai menedzsment és az irányításnál jelentkező diszponálásokhoz. Összefoglalóan megállapítható, hogy a logisztikai információs rendszer rendkívül kiterjedt, bonyolult és nagyméretű, így ezen a helyen vázlatosan áttekintett információs rendszer kizárólag csak széleskörű automatizálással kezelhető le.
