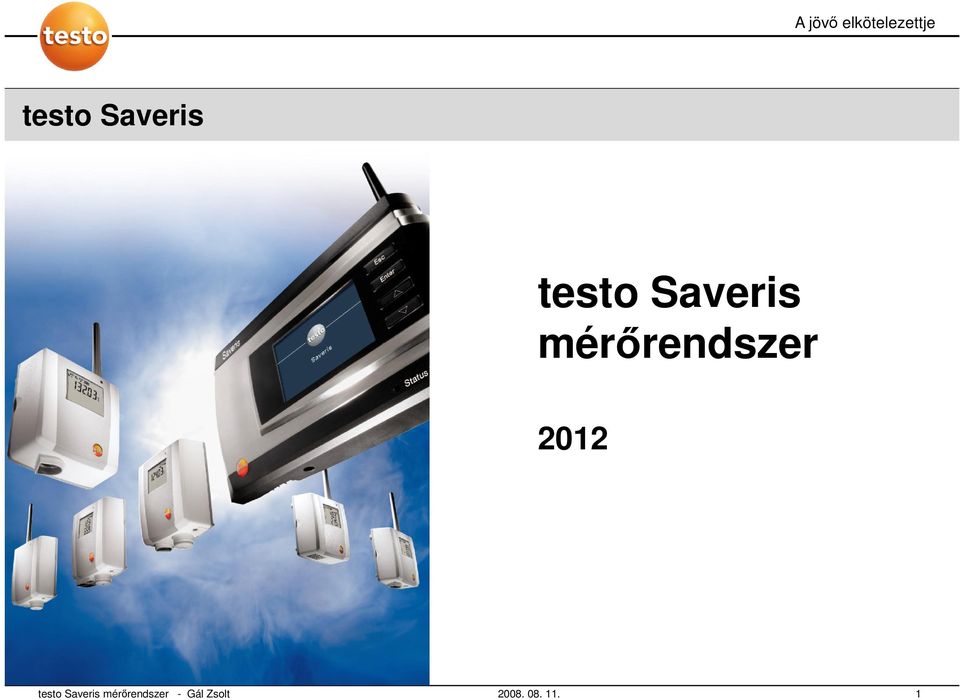

1 testo Saveris testo Saveris mérőrendszer 2012 testo Saveris mérőrendszer - Gál Zsolt

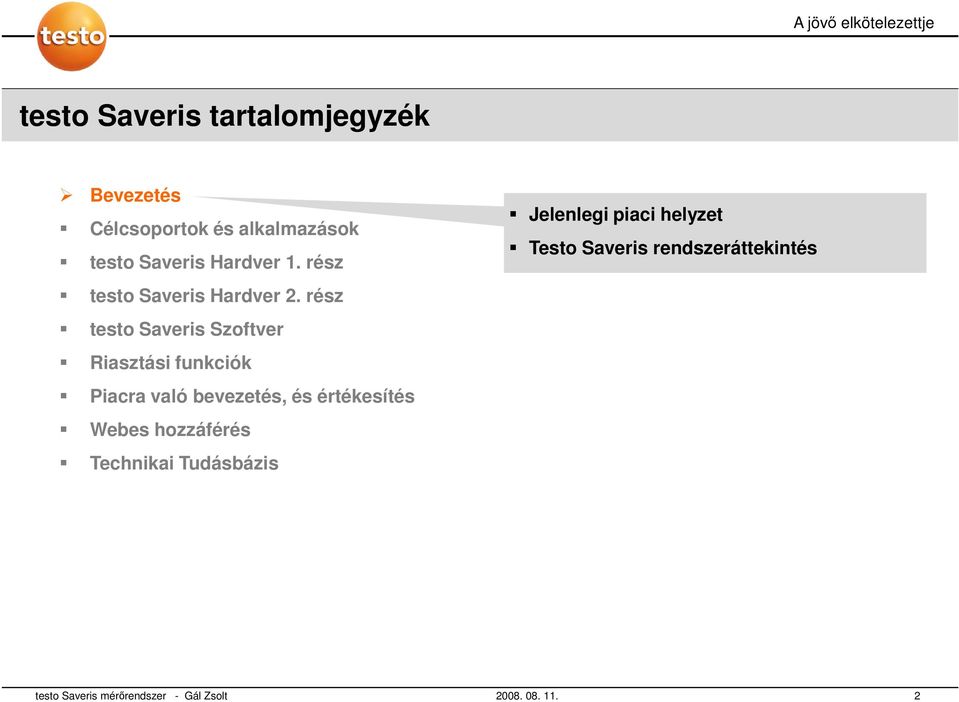

2 testo Saveris tartalomjegyzék Bevezetés Célcsoportok és alkalmazások testo Saveris Hardver 1. rész testo Saveris Hardver 2. rész testo Saveris Szoftver Riasztási funkciók Piacra való bevezetés, és értékesítés Webes hozzáférés Technikai Tudásbázis Jelenlegi piaci helyzet Testo Saveris rendszeráttekintés testo Saveris mérőrendszer - Gál Zsolt

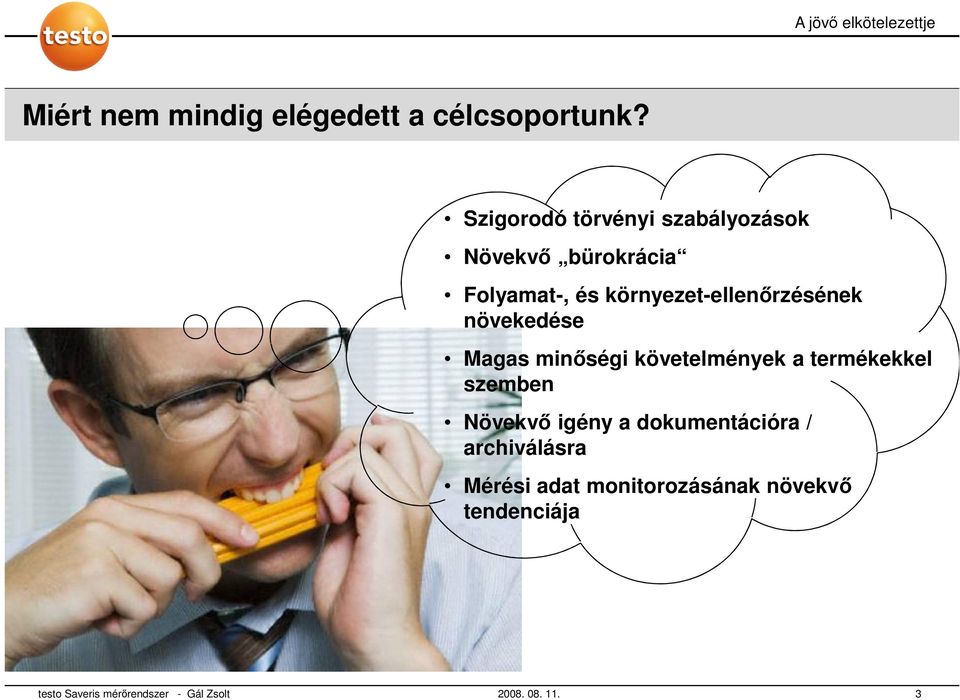

3 Miért nem mindig elégedett a célcsoportunk? Szigorodó törvényi szabályozások Növekvő bürokrácia Folyamat-, és környezet-ellenőrzésének növekedése Magas minőségi követelmények a termékekkel szemben Növekvő igény a dokumentációra / archiválásra Mérési adat monitorozásának növekvő tendenciája testo Saveris mérőrendszer - Gál Zsolt

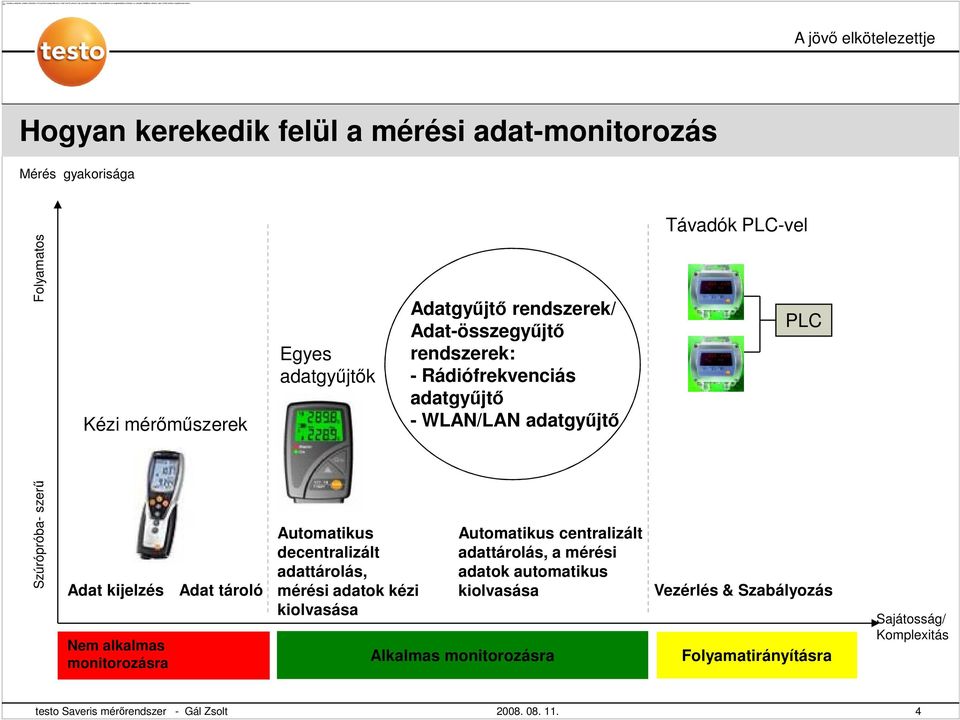

4 Személyes adatainak védelme érdekében a PowerPoint megakadályozta a külső helyről származó kép automatikus letöltését. A kép letöltéséhez és megjelenítéséhez kattintson az üzenetsáv Beállítások elemére, majd a Külső tartalom engedélyezése elemre. A jövő elkötelezettje Hogyan kerekedik felül a mérési adat-monitorozás Mérés gyakorisága Távadók PLC-vel Folyamatos Kézi mérőműszerek Egyes adatgyűjtők Adatgyűjtő rendszerek/ Adat-összegyűjtő rendszerek: - Rádiófrekvenciás adatgyűjtő - WLAN/LAN adatgyűjtő PLC Szúrópróba- szerű Adat kijelzés Nem alkalmas monitorozásra Adat tároló Automatikus decentralizált adattárolás, mérési adatok kézi kiolvasása Automatikus centralizált adattárolás, a mérési adatok automatikus kiolvasása Alkalmas monitorozásra Vezérlés & Szabályozás Folyamatirányításra Sajátosság/ Komplexitás testo Saveris mérőrendszer - Gál Zsolt

5 testo Saveris rendszeráttekintés Saveris Rádiófrekvenciás érzékelő Rádiófrekvenciás érzékelők belső és külső érzékelőkkel, páratartalom és hőmérséklet mérés, opcionális kijelzővel. Szabad térben rádiófrekvenciás hatótávolság kb. 300m 868 MHz-nél, épületekben az építési adottságoktól függ. Biztonság a kétirányú rádiófrekvenciás kapcsolatnak köszönhetően. Saveris Bázis Minden mérési adat központi tárolására, riasztásra (kikapcsolt PC esetén is), és az adatok PC-re való továbbítására. Saveris Szoftver Dokumentálásra és rendszerkonfigurálásra. Opcionális kapcsolat a hálózatban (Kliens-Szerver). USB oder Ethernet Rádiófrekvencia Ethernet Saveris Router A rádiófrekvenciás kapcsolat optimalizálására rossz építési adottságok esetén is, illetve a rádiófrekvenciás hatótávolság növelésére. Saveris Ethernet-érzékelő Ethernet-érzékelő belső és külső érzékelőkkel, páratartalom és hőmérséklet mérés, kijelzővel. Ideális nagyobb távolságok áthidalására. testo Saveris mérőrendszer - Gál Zsolt

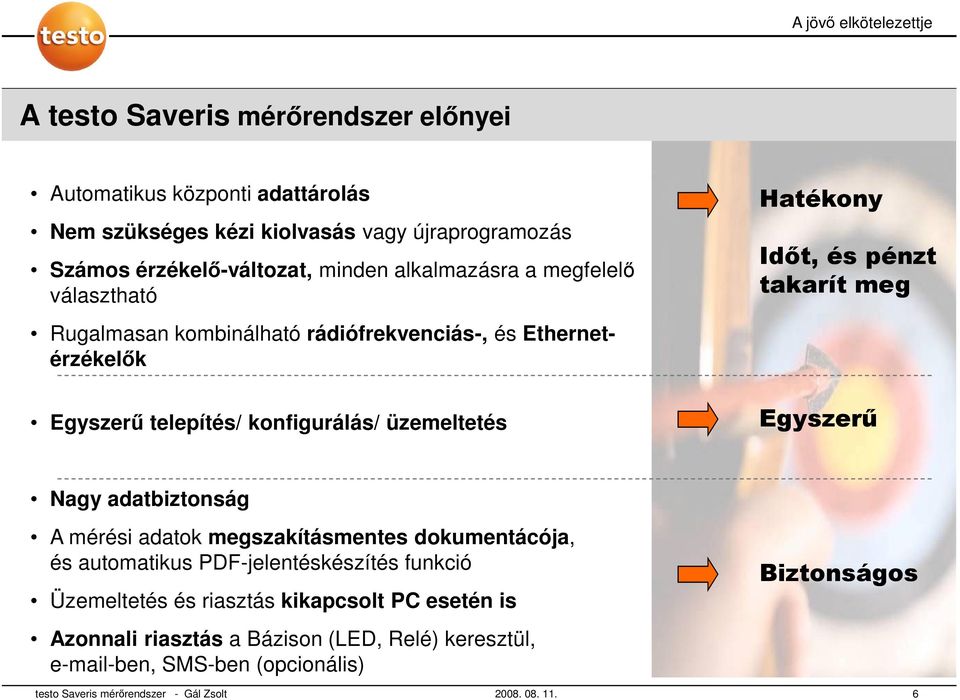

6 A testo Saveris mérőrendszer előnyei Automatikus központi adattárolás Nem szükséges kézi kiolvasás vagy újraprogramozás Számos érzékelő-változat, minden alkalmazásra a megfelelő választható Rugalmasan kombinálható rádiófrekvenciás-, és Ethernetérzékelők Egyszerű telepítés/ konfigurálás/ üzemeltetés Hatékony Időt, és pénzt takarít meg Egyszerű Nagy adatbiztonság A mérési adatok megszakításmentes dokumentácója, és automatikus PDF-jelentéskészítés funkció Üzemeltetés és riasztás kikapcsolt PC esetén is Azonnali riasztás a Bázison (LED, Relé) keresztül, -ben, SMS-ben (opcionális) Biztonságos testo Saveris mérőrendszer - Gál Zsolt

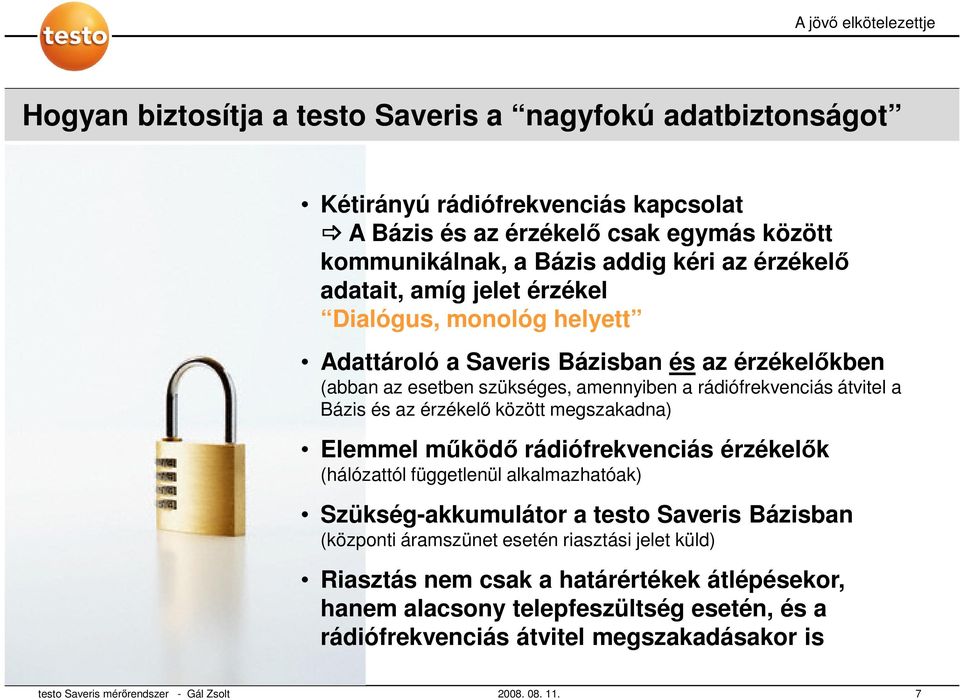

7 Hogyan biztosítja a testo Saveris a nagyfokú adatbiztonságot Kétirányú rádiófrekvenciás kapcsolat A Bázis és az érzékelő csak egymás között kommunikálnak, a Bázis addig kéri az érzékelő adatait, amíg jelet érzékel Dialógus, monológ helyett Adattároló a Saveris Bázisban és az érzékelőkben (abban az esetben szükséges, amennyiben a rádiófrekvenciás átvitel a Bázis és az érzékelő között megszakadna) Elemmel működő rádiófrekvenciás érzékelők (hálózattól függetlenül alkalmazhatóak) Szükség-akkumulátor a testo Saveris Bázisban (központi áramszünet esetén riasztási jelet küld) Riasztás nem csak a határértékek átlépésekor, hanem alacsony telepfeszültség esetén, és a rádiófrekvenciás átvitel megszakadásakor is testo Saveris mérőrendszer - Gál Zsolt

8 testo Saveris tartalomjegyzék Bevezetés Célcsoportok és alkalmazások testo Saveris hardver 1. rész testo Saveris hardver 2. rész testo Saveris Szoftver Riasztási funkciók Piacra való bevezetés, és értékesítés Webes hozzáférés Műszaki tudásbázis Hiper-, és szupermarketek Élelmiszergyártás/ minőségbiztosítás Kis élelmiszer-előállítók/ konyhák Gyártás / minőségbiztosítás Kutatás-Fejlesztés Épületklíma (múzeum, levéltár,szerverterem ) Gyógyszerraktározás Mérnökirodák Gyógyszergyártás/ minőségbiztosítás testo Saveris mérőrendszer - Gál Zsolt

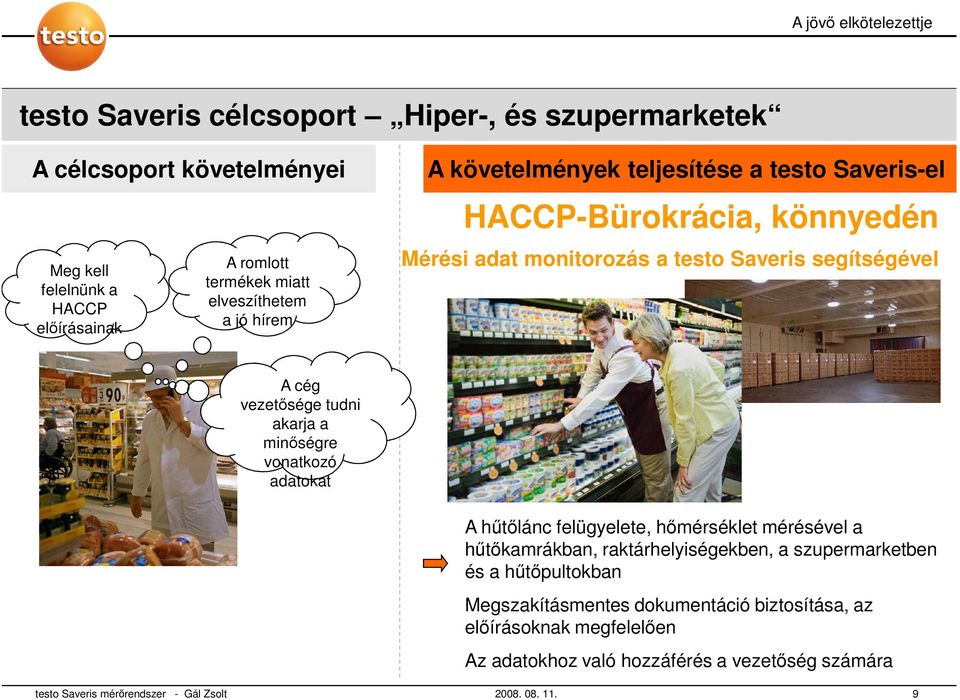

9 testo Saveris célcsoport Hiper-, és szupermarketek A célcsoport követelményei Meg kell felelnünk a HACCP előírásainak A romlott termékek miatt elveszíthetem a jó hírem A követelmények teljesítése a testo Saveris-el HACCP-Bürokrácia, könnyedén Mérési adat monitorozás a testo Saveris segítségével A cég vezetősége tudni akarja a minőségre vonatkozó adatokat A hűtőlánc felügyelete, hőmérséklet mérésével a hűtőkamrákban, raktárhelyiségekben, a szupermarketben és a hűtőpultokban Megszakításmentes dokumentáció biztosítása, az előírásoknak megfelelően Az adatokhoz való hozzáférés a vezetőség számára testo Saveris mérőrendszer - Gál Zsolt

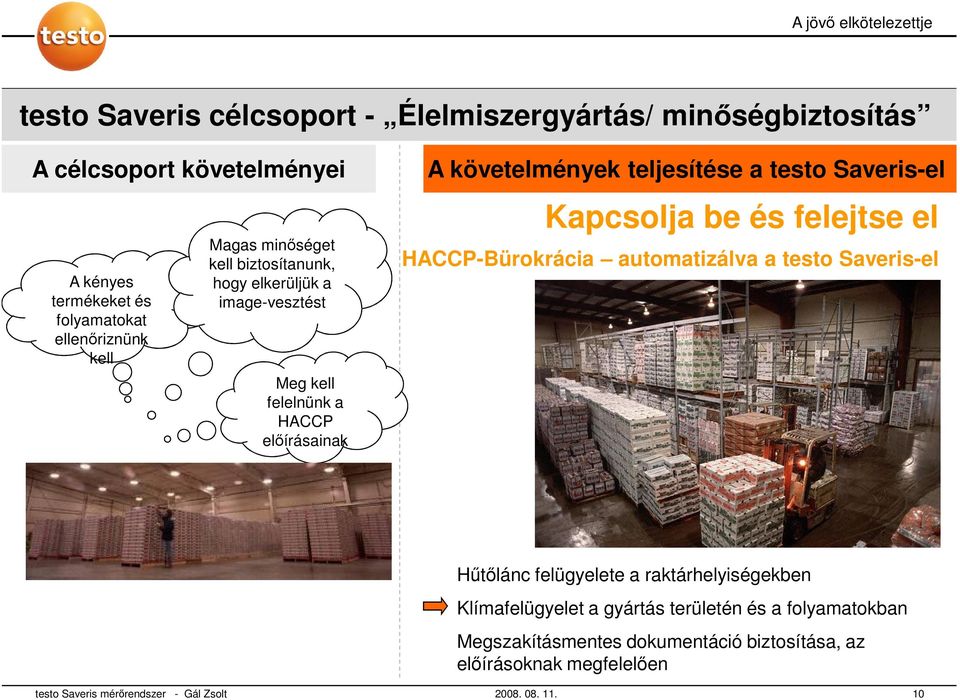

10 testo Saveris célcsoport - Élelmiszergyártás/ minőségbiztosítás A célcsoport követelményei A kényes termékeket és folyamatokat ellenőriznünk kell Magas minőséget kell biztosítanunk, hogy elkerüljük a image-vesztést Meg kell felelnünk a HACCP előírásainak A követelmények teljesítése a testo Saveris-el Kapcsolja be és felejtse el HACCP-Bürokrácia automatizálva a testo Saveris-el Hűtőlánc felügyelete a raktárhelyiségekben Klímafelügyelet a gyártás területén és a folyamatokban Megszakításmentes dokumentáció biztosítása, az előírásoknak megfelelően testo Saveris mérőrendszer - Gál Zsolt

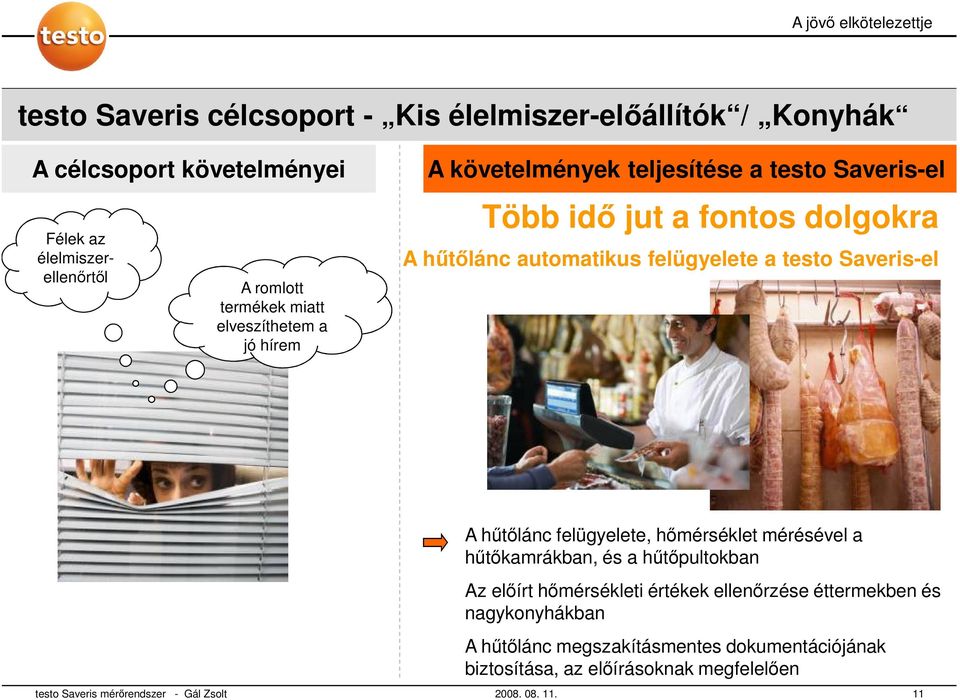

11 testo Saveris célcsoport - Kis élelmiszer-előállítók / Konyhák A célcsoport követelményei Félek az élelmiszerellenőrtől A romlott termékek miatt elveszíthetem a jó hírem A követelmények teljesítése a testo Saveris-el Több idő jut a fontos dolgokra A hűtőlánc automatikus felügyelete a testo Saveris-el A hűtőlánc felügyelete, hőmérséklet mérésével a hűtőkamrákban, és a hűtőpultokban Az előírt hőmérsékleti értékek ellenőrzése éttermekben és nagykonyhákban A hűtőlánc megszakításmentes dokumentációjának biztosítása, az előírásoknak megfelelően testo Saveris mérőrendszer - Gál Zsolt

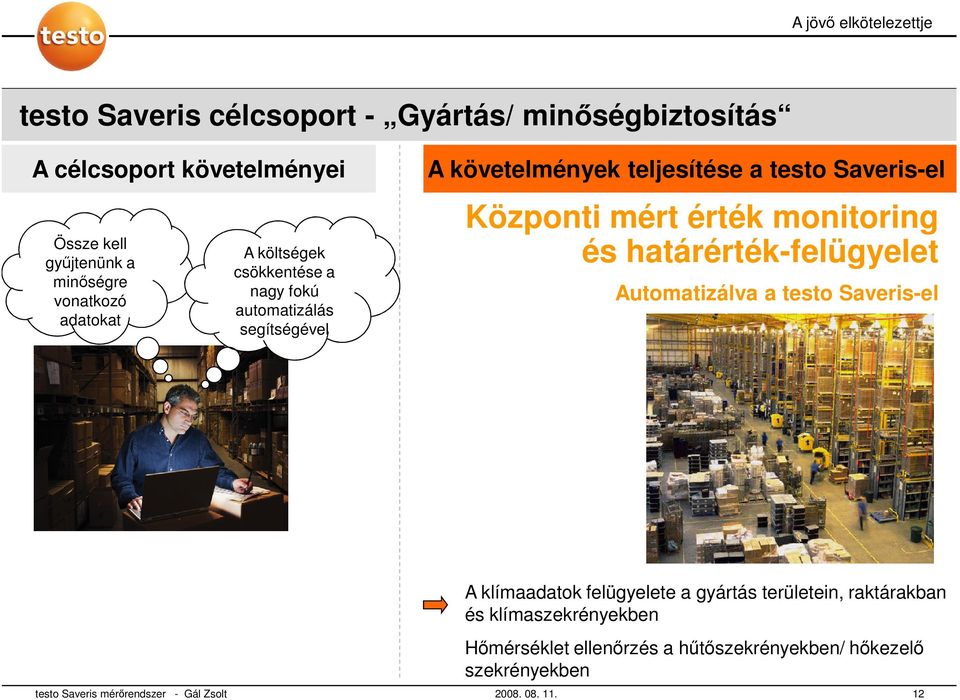

12 testo Saveris célcsoport - Gyártás/ minőségbiztosítás A célcsoport követelményei Össze kell gyűjtenünk a minőségre vonatkozó adatokat A költségek csökkentése a nagy fokú automatizálás segítségével A követelmények teljesítése a testo Saveris-el Központi mért érték monitoring és határérték-felügyelet Automatizálva a testo Saveris-el A klímaadatok felügyelete a gyártás területein, raktárakban és klímaszekrényekben Hőmérséklet ellenőrzés a hűtőszekrényekben/ hőkezelő szekrényekben testo Saveris mérőrendszer - Gál Zsolt

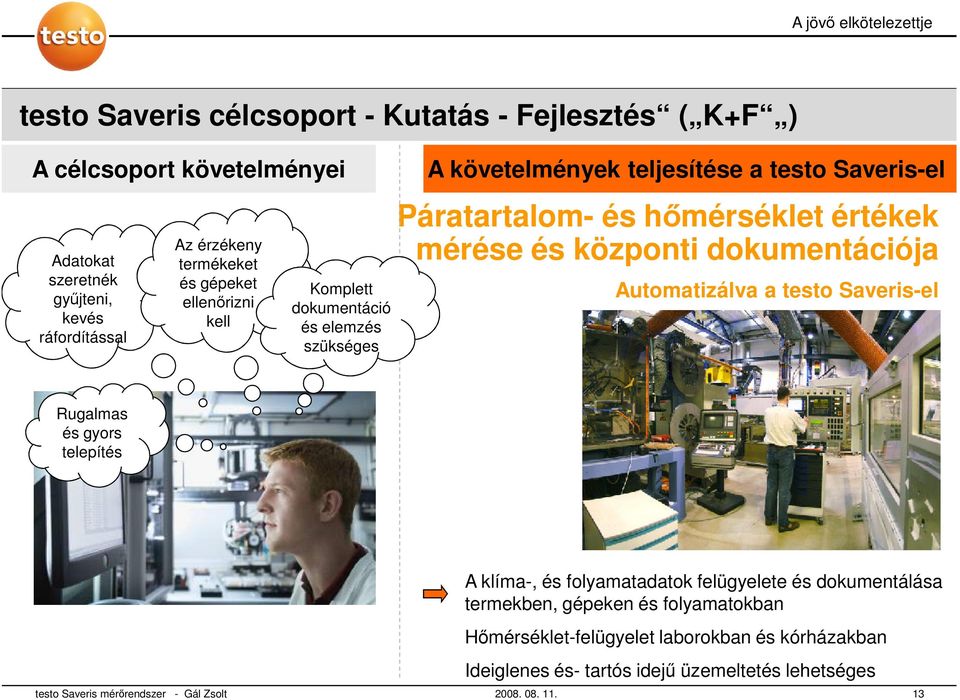

13 testo Saveris célcsoport - Kutatás - Fejlesztés ( K+F ) A célcsoport követelményei Adatokat szeretnék gyűjteni, kevés ráfordítással Az érzékeny termékeket és gépeket ellenőrizni kell Komplett dokumentáció és elemzés szükséges A követelmények teljesítése a testo Saveris-el Páratartalom- és hőmérséklet értékek mérése és központi dokumentációja Automatizálva a testo Saveris-el Rugalmas és gyors telepítés A klíma-, és folyamatadatok felügyelete és dokumentálása termekben, gépeken és folyamatokban Hőmérséklet-felügyelet laborokban és kórházakban Ideiglenes és- tartós idejű üzemeltetés lehetséges testo Saveris mérőrendszer - Gál Zsolt

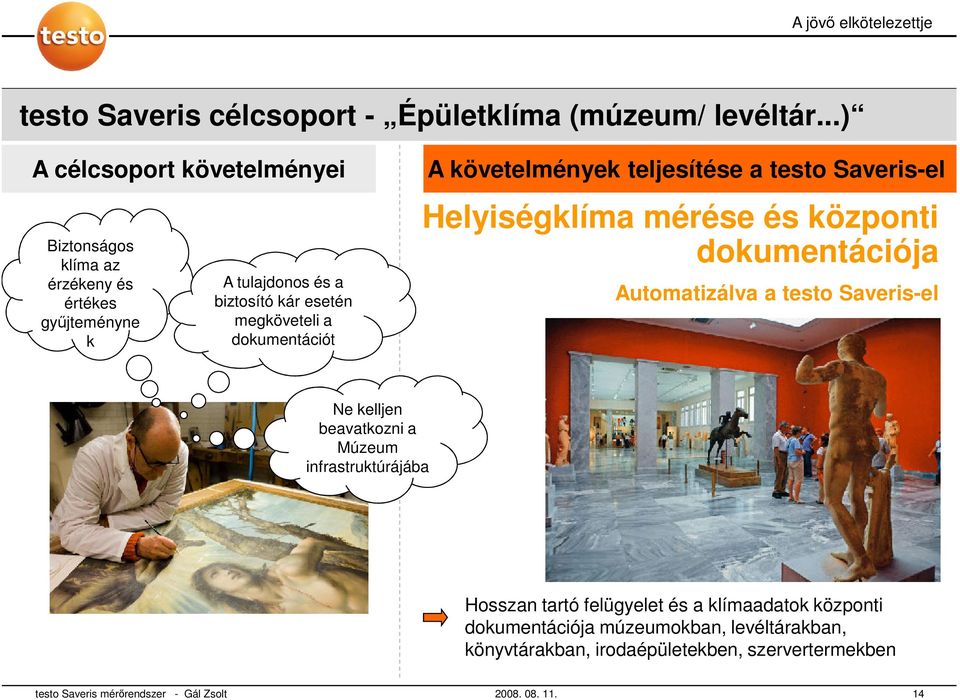

14 testo Saveris célcsoport - Épületklíma (múzeum/ levéltár...) A célcsoport követelményei Biztonságos klíma az érzékeny és értékes gyűjteményne k A tulajdonos és a biztosító kár esetén megköveteli a dokumentációt A követelmények teljesítése a testo Saveris-el Helyiségklíma mérése és központi dokumentációja Automatizálva a testo Saveris-el Ne kelljen beavatkozni a Múzeum infrastruktúrájába Hosszan tartó felügyelet és a klímaadatok központi dokumentációja múzeumokban, levéltárakban, könyvtárakban, irodaépületekben, szervertermekben testo Saveris mérőrendszer - Gál Zsolt

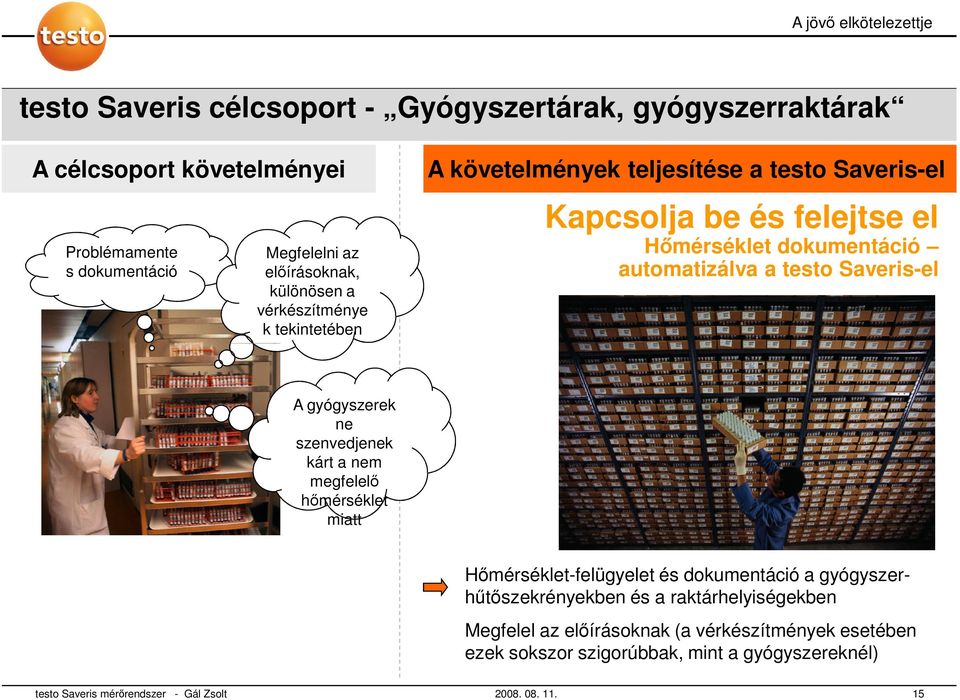

15 testo Saveris célcsoport - Gyógyszertárak, gyógyszerraktárak A célcsoport követelményei Problémamente s dokumentáció Megfelelni az előírásoknak, különösen a vérkészítménye k tekintetében A követelmények teljesítése a testo Saveris-el Kapcsolja be és felejtse el Hőmérséklet dokumentáció automatizálva a testo Saveris-el A gyógyszerek ne szenvedjenek kárt a nem megfelelő hőmérséklet miatt Hőmérséklet-felügyelet és dokumentáció a gyógyszerhűtőszekrényekben és a raktárhelyiségekben Megfelel az előírásoknak (a vérkészítmények esetében ezek sokszor szigorúbbak, mint a gyógyszereknél) testo Saveris mérőrendszer - Gál Zsolt

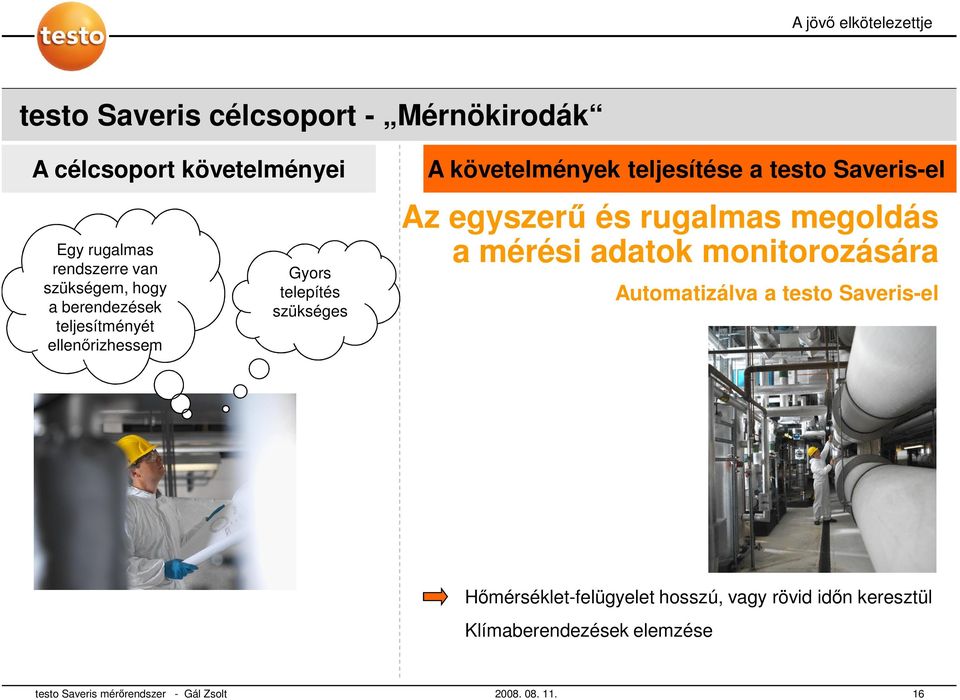

16 testo Saveris célcsoport - Mérnökirodák A célcsoport követelményei Egy rugalmas rendszerre van szükségem, hogy a berendezések teljesítményét ellenőrizhessem Gyors telepítés szükséges A követelmények teljesítése a testo Saveris-el Az egyszerű és rugalmas megoldás a mérési adatok monitorozására Automatizálva a testo Saveris-el Hőmérséklet-felügyelet hosszú, vagy rövid időn keresztül Klímaberendezések elemzése testo Saveris mérőrendszer - Gál Zsolt

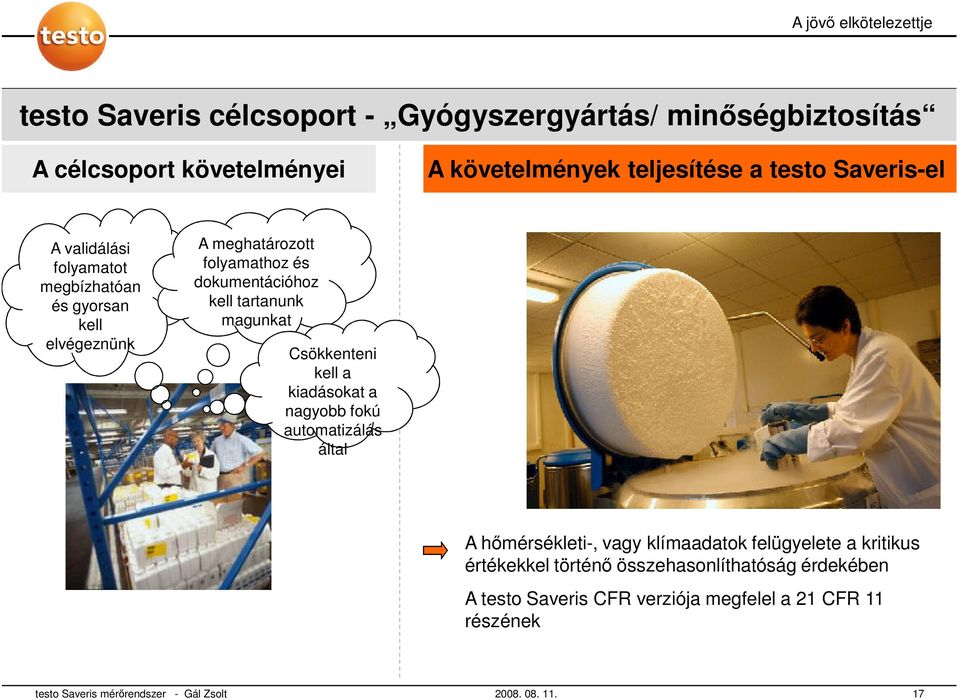

17 testo Saveris célcsoport - Gyógyszergyártás/ minőségbiztosítás A célcsoport követelményei A követelmények teljesítése a testo Saveris-el A validálási folyamatot megbízhatóan és gyorsan kell elvégeznünk A meghatározott folyamathoz és dokumentációhoz kell tartanunk magunkat Csökkenteni kell a kiadásokat a nagyobb fokú automatizálás által A hőmérsékleti-, vagy klímaadatok felügyelete a kritikus értékekkel történő összehasonlíthatóság érdekében A testo Saveris CFR verziója megfelel a 21 CFR 11 részének testo Saveris mérőrendszer - Gál Zsolt

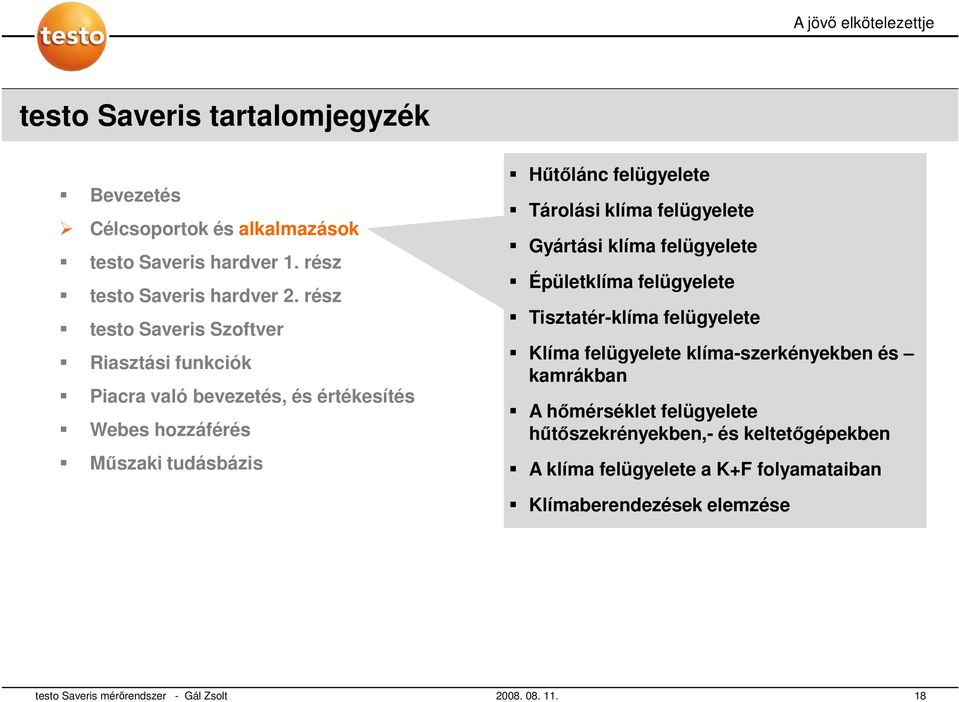

18 testo Saveris tartalomjegyzék Bevezetés Célcsoportok és alkalmazások testo Saveris hardver 1. rész testo Saveris hardver 2. rész testo Saveris Szoftver Riasztási funkciók Piacra való bevezetés, és értékesítés Webes hozzáférés Műszaki tudásbázis Hűtőlánc felügyelete Tárolási klíma felügyelete Gyártási klíma felügyelete Épületklíma felügyelete Tisztatér-klíma felügyelete Klíma felügyelete klíma-szerkényekben és kamrákban A hőmérséklet felügyelete hűtőszekrényekben,- és keltetőgépekben A klíma felügyelete a K+F folyamataiban Klímaberendezések elemzése testo Saveris mérőrendszer - Gál Zsolt

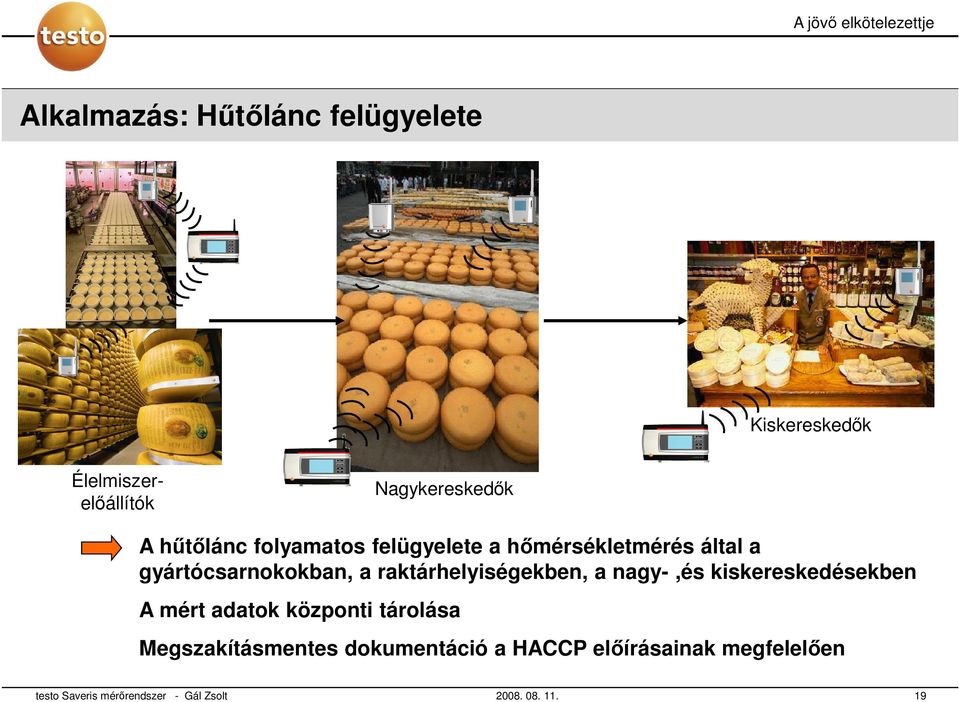

19 Alkalmazás: Hűtőlánc felügyelete Kiskereskedők Élelmiszerelőállítók Nagykereskedők A hűtőlánc folyamatos felügyelete a hőmérsékletmérés által a gyártócsarnokokban, a raktárhelyiségekben, a nagy-,és kiskereskedésekben A mért adatok központi tárolása Megszakításmentes dokumentáció a HACCP előírásainak megfelelően testo Saveris mérőrendszer - Gál Zsolt

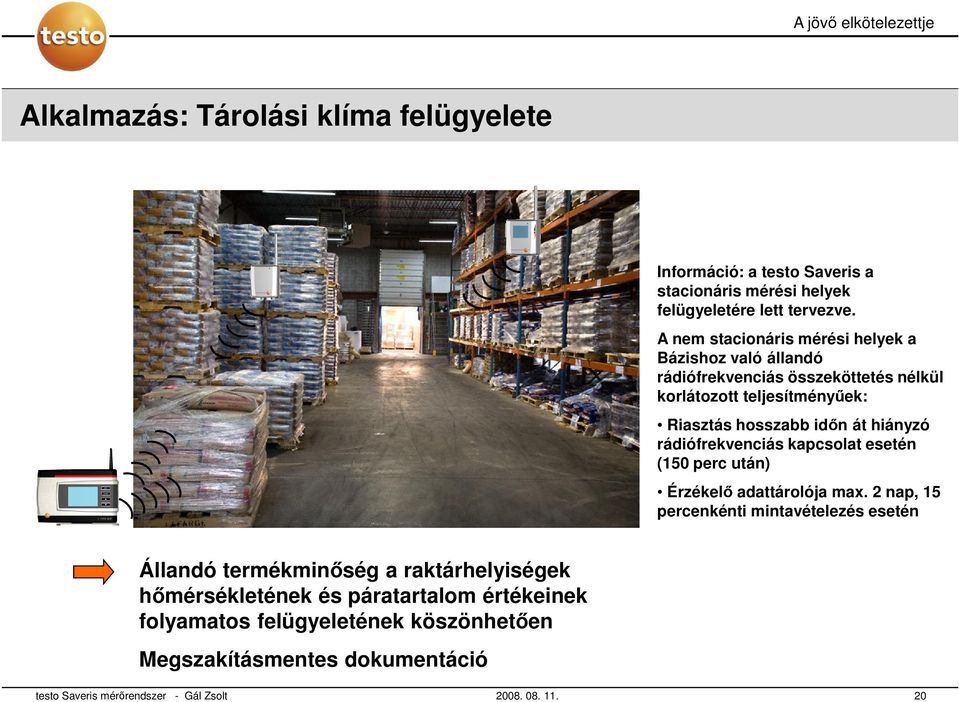

20 Alkalmazás: Tárolási klíma felügyelete Információ: a testo Saveris a stacionáris mérési helyek felügyeletére lett tervezve. A nem stacionáris mérési helyek a Bázishoz való állandó rádiófrekvenciás összeköttetés nélkül korlátozott teljesítményűek: Riasztás hosszabb időn át hiányzó rádiófrekvenciás kapcsolat esetén (150 perc után) Érzékelő adattárolója max. 2 nap, 15 percenkénti mintavételezés esetén Állandó termékminőség a raktárhelyiségek hőmérsékletének és páratartalom értékeinek folyamatos felügyeletének köszönhetően Megszakításmentes dokumentáció testo Saveris mérőrendszer - Gál Zsolt

21 Alkalmazás: Gyártási klíma felügyelete Klíma ellenőrzése a gyártási folyamatokban és a gyártási környezetben A költségek csökkentése a gyártási folyamatok felügyeletének nagyfokú automatizálásával Megszakításmentes dokumentáció testo Saveris mérőrendszer - Gál Zsolt

22 Alkalmazás: Épületklíma felügyelete Automatizált épületklíma-felügyelet az irodákban, múzeumokban és levéltárakban A helyes munkahelyi klíma betartása az irodákban Az értékes és kényes műtárgyak védelme a múzeumokban és levéltárakban testo Saveris mérőrendszer - Gál Zsolt

23 Alkalmazás: Tisztatér-klíma felügyelete A meghatározott értékek garantált betartása a tiszta terekben A kényes folyamatok és az érzékeny gépek felügyelete testo Saveris mérőrendszer - Gál Zsolt

24 Alkalmazás: Klíma felügyelete klíma-szerkényekben és kamrákban Hőmérséklet és páratartalom ellenőrzése a klímaszekrényekben és kamrákban A belső vagy külső érzékelők rugalmasan alkalmazhatóak testo Saveris mérőrendszer - Gál Zsolt

25 Alkalmazás: A hőmérséklet felügyelete hűtőszekrényekben,- és keltetőgépekben Az előírt hőmérsékleti értékek betartása hűtőszekrényekben, és keltetőgépekben Az előírt hűtőszekrény hőmérséklet ellenőrzése és dokumentációja testo Saveris mérőrendszer - Gál Zsolt

26 Alkalmazás: A klíma felügyelete a K+F folyamataiban A klíma-, és folyamatadatok felügyelete és dokumentációja a K+F folyamataiban A klímakövetelmények folyamatos biztosítása a laborokban Alkalmazható ideiglenes éstartós idejű üzemeltetésre testo Saveris mérőrendszer - Gál Zsolt

27 Alkalmazás: Klímaberendezések elemzése A klímaberendezések teljesítményének ellenőrzése üzembe helyezéskor Üzemanalízis a berendezések teljesítményének optimalizálásához Hosszú időn át tartó, vagy rövid idejű felügyelet testo Saveris mérőrendszer - Gál Zsolt

28 testo Saveris tartalomjegyzék Bevezetés Célcsoportok és alkalmazások testo Saveris hardver 1. rész testo Saveris hardver 2. rész testo Saveris Szoftver Riasztási funkciók Piacra való bevezetés, és értékesítés Webes hozzáférés Műszaki tudásbázis Saveris Rádiófrekvenciás érzékelő Saveris Bázis testo Saveris mérőrendszer - Gál Zsolt

29 testo Saveris Rádiófrekvenciás érzékelő Rádiófrekvencia Kijelzővel, vagy anélkül, elemmel működik T1 (D) = NTC belső T2 (D) = NTC belső/ külső/ ajtónyitás érzékelő T3 (D) = 2x TE külső Pt (D) = Pt100 külső H3 (D) = 3%rH belső Kijelző (opcionális) mérési adatokkal, és információval az elem töltöttségéről/ rádiófrekvenciás kapcsolat minőségéről RF antenna Rádiófrekvencia 868 MHz EU országokban és néhány más országban Belső vagy külső érzékelő testo Saveris mérőrendszer - Gál Zsolt

30 testo Saveris Bázis: A rendszer szíve Adattároló mérési érték csatornánként (kb. 1 év 15 perces mintavételezés esetén) Kombinálható rádiófrekvenciás és Ethernet érzékelők Áramellátás 6,3V vagy 24V AC/DC Beállítható akusztikus riasztás 868 MHz rádiófrekvenciás jel vörös LED riasztási lista A kijelzőn megjelennek a riasztási és a rendszeradatok SMS riasztás GSM modullal (opcionális) Riasztás relé kimeneten keresztül testo Saveris mérőrendszer - Gál Zsolt

31 A testo Saveris Bázis kijelzője Információk a hálózati címekről, akku töltöttségéről és az adatbank állapotáról Információk a GSM kapcsolatról Új riasztások kijelzése Riasztási adatok megjelenítése Rendszerinformációk Rendszerinformációk és az alkotóelemek bejelentkezése Bejelentkezési folyamatok befejezésének lekérdezése testo Saveris mérőrendszer - Gál Zsolt

32 testo Saveris tartalomjegyzék Bevezetés Célcsoport és alkalmazások testo Saveris hardver 1. rész testo Saveris hardver 2. rész testo Saveris Szoftver Riasztási funkciók Piacra való bevezetés, és értékesítés Webes hozzáférés Műszaki tudásbázis Saveris Router és Konverter Saveris Ethernet-érzékelő Maximálisan kiépíthető rendszer Fő rendszerelemek és szállított tartozékaik Tartozékok testo Saveris szettek testo Saveris mérőrendszer - Gál Zsolt

33 testo Saveris Router/ testo Saveris Konverter Router Bázis Konverter Max. 5 RF érzékelő Max. 15 RF érzékelő A rádiófrekvenciás jel javítása, vagy meghosszabbítása, amennyiben a Bázis és a rádiófrekvenciás érzékelő között nincsen közvetlen rádiófrekvenciás kapcsolat Max. 5 rádiófrekvenciás érzékelő csatlakoztatható Routerenként Több Router nem csatlakoztatható egymás mögé Áramellátás Kijelző nélkül A rádiófrekvenciás jelet Ethernet-jellé alakítja Így nagy távolságok áthidalása is lehetséges A Konverter úgyanúgy, mint a Bázis, saját rádiófrekvenciás hálózatot használ, amihez max. 15 RF érzékelő csatlakoztatható Konverterenként Áramellátás Kijelző nélkül testo Saveris mérőrendszer - Gál Zsolt

34 testo Saveris Ethernet-érzékelő Ethernet Kijelzővel, áramellátással T4E = 4x TE külső PtE = Pt100 külső H2E = 2%rH külső érzékelő csonkkal H1E = 1%rH külső érzékelő csonkkal Kijelző a mért adatokkal és átviteli információkkal Áramellátás bemenet Szerviz csatlakozó bemenet Külső érzékelő 24V bemenet Ethernet bemenet testo Saveris mérőrendszer - Gál Zsolt

35 Rendszeráttekintés maximálisan kiépíthető rendszer A rendszer kiépítése Egy Saveris mérőrendszer igen kiterjedt rendszerré építhető ki. Összesen 150 érzékelő csatlakoztatható, ezáltal az elemek sokoldalú kombinációja lehetséges. Az egyes elemekre a következő számszerű korlátozások érvényesek: Közvetlenül a rendszerbe csatlakoztatható Rádiófrekvenciás érzékelők száma: max. 15 Közvetlenül a rendszerbe csatlakoztatható Ethernet-érzékelők száma: max. 150 Routerek száma: Konverterek száma: max. 15 / max. 5 érzékelő max. 10 / max. 15 érzékelő Megjegyzés Egy Bázishoz maximálisan csatlakoztatható érzékelők száma 150, függetlenül attól, hogy milyen módon vannak csatlakoztatva. Többcsatornás érzékelők alkalmazásakor ügyeljen arra, hogy max. 254 csatorna áll rendelkezésre. testo Saveris mérőrendszer - Gál Zsolt

36 testo Saveris fő rendszer-elemek és szállított tartozékaik Csomag TARTALMAZZA Fali tartószerkezet Asztali tartószerkezet USB-kábel Alkáli-mangán elemek Fali tartószerkezet Csomag NEM TARTALMAZZA Hálózati adapter (mert az ügyfél saját maga is csatlakoztathatja 24V-ra) GSM antenna (mert az ügyfél saját antennát is használhat) Ethernet-kábel (mert sokféle típus és hossz létezik) Energizer elemek (speciálisan a mélyhűtött terekben való használatra, külön vásárolható) Fali tartószerkezet Hálózati adapter (mert az ügyfél saját maga is csatlakoztathatja 24V-ra) testo Saveris mérőrendszer - Gál Zsolt

37 testo Saveris tartozékok Külső hőmérséklet érzékelők NTC Pt100 TE NTC GSM-antenna Dualband-antenna Nr Hőelem Pt100 Relére csatlakoztatható riasztómodul Dualband-antenna Áramellátás Elemek Sztenderd hálózati csatlakozó 24V-os hálózati csatlakozó Kalibrálási bizonylat testo Saveris mérőrendszer - Gál Zsolt

38 testo Saveris szettek (hálózati csatlakozóval és részben GSM antennával) Szett x külső NTC, kijelző nélkül SBE Szoftver Szett x belső NTC, kijelzővel Router SBE Szoftver Szett 3 (Bázis GSM modullal az SMS riasztáshoz, antennával) x belső NTC kijelzővel Router SBE Szoftver testo Saveris mérőrendszer - Gál Zsolt

39 testo Saveris tartalomjegyzék Bevezetés Célcsoport és alkalmazások testo Saveris hardver 1. rész A rendszer első üzembe helyezése testo Saveris hardver 2. rész testo Saveris Szoftver Riasztási funkciók Piacra való bevezetés, és értékesítés Webes hozzáférés Műszaki tudásbázis SBE <-> PROF szoftver összehasonlítása PROF Adatok menüpont PROF Riasztási beállítások menüpont PROF Rendszer menüpont PROF Jelentés menüpont testo Saveris mérőrendszer - Gál Zsolt

40 testo Saveris Szoftver 2 különböző változat Egyszerű telepítés és konfiguráció Grafika/ Táblázat/ Riasztás-áttekintés/ Jelentések Naptárkezelés Érzékelő-csoportok megjelenítése SBE PROF Riasztás ( , SMS, Relé) Részletes riasztás-menedzsment Folyamatos monitorozás, bekapcsolt PC esetén Mérési adatok megjelenítése a mérési helyről készült háttérképen Hálózatba csatlakoztatható (kliens-szerver) CFR változat hamarosan testo Saveris mérőrendszer - Gál Zsolt

41 PROF Adatok menüpont Mérési adatok nézete Zónák kezelése Naptárkezelés (napi-/ havi nézet) Grafika Táblázat Riasztási napló Offline nézet: a mérési adatok nem aktualizálódnak testo Saveris mérőrendszer - Gál Zsolt

42 PROF Adatok menüpont Mérési adatok nézete Online-nézet: a mérési adatok automatikusan aktualizálódnak Naptár helyett: csatornaállapotok listázása zöld = rendben vörös = riasztás történt testo Saveris mérőrendszer - Gál Zsolt

43 PROF Adatok menüpont Köztes tároló, zónák kezelése, Online vagy Offline-nézet, napi- vagy havi nézet, váltás diagramról hisztogramra vagy digitális kijelzés (hozzárendelés a háttérképhez) Mérési adatok feldolgozása, pl. adat nézet Extrák a mérési adatokhoz, pl. adat nézet A speciális szervizadatok kijelzése megkönnyíti a távoli karbantartást testo Saveris mérőrendszer - Gál Zsolt

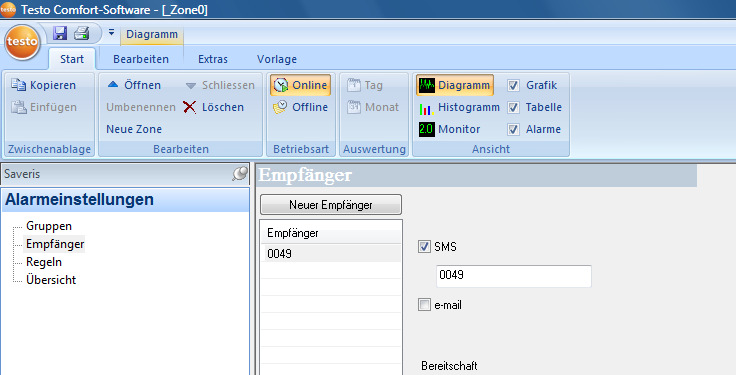

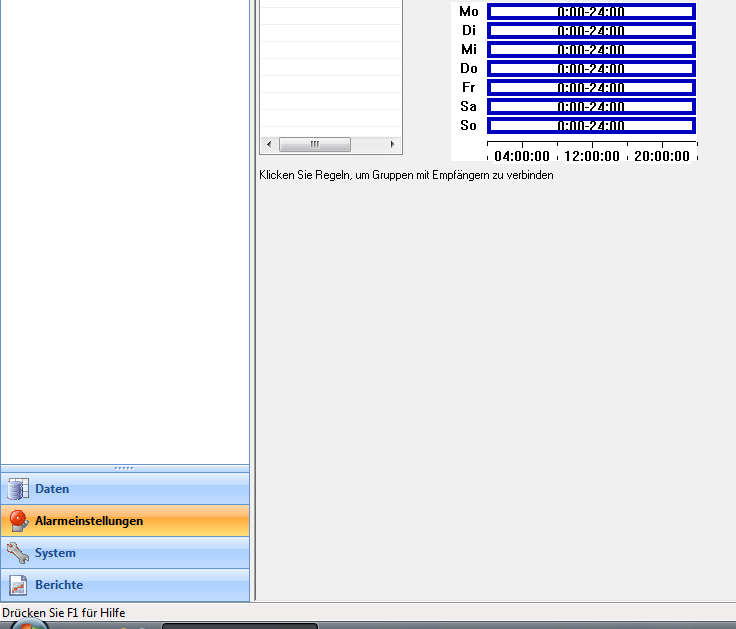

44 PROF Riasztási beállítások menüpont Riasztási csoportok definiálása, ugyanazokkal a riasztási beállításokkal Riasztás címzettjeinek definiálása, beállítható készenlétekkel Regeln (Szabályok) összeköti a csoportokat a címzettekkel testo Saveris mérőrendszer - Gál Zsolt

45 PROF Rendszer menüpont Rádiófrekvencia aktuális minősége Rendszerbeállítások elemenként Rádiófrekvencia minősége hosszabb időre visszamenőleg Példa az RF érzékelők beállításaira: Sorozatszám kijelzése / Firmware/ Típus Rádiófrekvencia minőségének kijelzése Változtatható mintavételezés Elem töltöttségének kijelzése (Alk.mangán, elem típusa változtatható) testo Saveris mérőrendszer - Gál Zsolt

46 PROF Jelentés menüpont PDF: Grafika, táblázat, riasztási napló automatikus előállítása Sztenderd PDFjelentés, ahogy az üzembe helyezési asszisztens beállította. Itt változtatható Új jelentések a további zónákra létrehozhatóak testo Saveris mérőrendszer - Gál Zsolt

47 testo Saveris tartalomjegyzék Bevezetés Célcsoport és alkalmazások testo Saveris hardver 1. rész A rendszer első üzembe helyezése testo Saveris hardver 2. rész testo Saveris Szoftver Riasztási funkciók Piacra való bevezetés, és értékesítés Webes hozzáférés Műszaki tudásbázis Optikai/ akusztikus riasztás a Bázison Riasztás a Bázis relé-kimenetén keresztül Riasztás GSM - modullal/ SMS-ben Riasztás -ben Riasztás aktiválása Riasztás nyugtázása Riasztási történet testo Saveris mérőrendszer - Gál Zsolt

48 testo Saveris riasztási funkciók Optikai riasztás a Bázison LED -> nyugtázás a Bázison az Info Alarm ablakban Akusztikus riasztás a Bázison -> nyugtázás a Bázison az Info Alarm ablakban Relé: külső riasztó egység csatlakoztatásával -> nyugtázás a Bázison az Info Alarm ablakban Riasztási napló Riasztás SMS-ben -> nyugtázás, az SMS visszaküldésével a Bázisnak Riasztás -ben * -> nyugtázás Válasz Riasztás történik Határérték átlépésekor Rendszerriasztáskor (alacsony elem töltöttség, RF zavar, áramszünet, Bázis memória majdnem tele) (* csak abban az esetben lehetséges, amennyiben Exchange szerver rendelkezésre áll. A rendszeradminisztrátor egyszeri Exchange szerver beállításokat végez a PC-n a Saveris adatbankkal). testo Saveris mérőrendszer - Gál Zsolt

49 testo Saveris tartalomjegyzék Bevezetés Célcsoport és alkalmazások testo Saveris hardver 1. rész A rendszer első üzembe helyezése testo Saveris hardver 2. rész testo Saveris Szoftver Riasztási funkciók Piacra való bevezetés, és értékesítés Webes hozzáférés Műszaki tudásbázis testo Saveris mérőrendszer - Gál Zsolt

50 A testo Saveris előnyei a versenytársakhoz képest Versenytársak - Nem kombinálhatóak a rádiófrekvenciás és az Ethernet- érzékelők - A riasztások gyakran csak bekapcsolt PC estén lehetségesek - Magas műszaki szaktudást igényel - Gyakran kis célcsoportokra szorítkoznak A Testo Saveris előnyei a versenytársakkal szemben: + Az egyetlen mérőrendszer, melyben kombinálhatóak a Rádiófrekvenciás-, és az Ethernet-érzékelők nagyobb rugalmasság mint a versenytársaknál + Felhasználóbarát rendszer, minimális műszaki ismeretek sem szükségesek Easy to use megnyitja az ajtót azok előtt a célcsoportok előtt, akik nem rendelkeznek speciális műszaki ismeretekkel testo Saveris mérőrendszer - Gál Zsolt

51 Miért a Testo-t és nem a versenytársat? További előnyök Saveris + A Testo a világ minden pontján felkészült értékesítő-, és szervizháttérrel rendelkezik + A Testo több évtizedes, és intenzív tapasztalattal rendelkezik a mérőműszer piacon + A Testo a hőmérséklet-, és páratartalommérő műszerek egyik vezető gyártója + A Testo kalibrálási szolgáltatást is nyújt testo Saveris mérőrendszer - Gál Zsolt

52 testo Saveris tartalomjegyzék Bevezetés Célcsoport és alkalmazások testo Saveris hardver 1. rész A rendszer első üzembe helyezése testo Saveris hardver 2. rész testo Saveris Szoftver Riasztási funkciók Piacra való bevezetés és értékesítés Webes hozzáférés Műszaki tudásbázis testo Saveris mérőrendszer - Gál Zsolt

53 testo Saveris értékesítés Általános prospektus Célcsoport prospektusok 9-féle magyar nyelvű prospektus, minden célcsoportnak a megfelelőt kínáljuk testo Saveris mérőrendszer - Gál Zsolt

54 testo Saveris értékesítés Virtuális telepítés (használati utasítás CD-n és a oldalon ) Saveris animált alkalmazási.példái egy szupermarketben magyar nyelvű termékbemutató DVD testo Saveris mérőrendszer - Gál Zsolt

55 testo Saveris tartalomjegyzék Bevezetés Célcsoport és alkalmazások testo Saveris hardver 1. rész A rendszer első üzembe helyezése testo Saveris hardver 2. rész testo Saveris Szoftver Riasztási funkciók Piacra való bevezetés és értékesítés Webes hozzáférés Műszaki tudásbázis Rádiófrekvenciás szabványok összehasonlítása ISM rádiófrekvenciák összehasonlítása Saveris rádiófrekvencia tudásbázis Ethernet tudásbázis GSM tudásbázis Elemek élettartama A testo Saveris adatbankja PROF kliens- szerver üzemeltetése PROF felhasználói csoportok GYIK testo Saveris mérőrendszer - Gál Zsolt

56 Rádiófrekvenciás szabványok összehasonlítása Közelebbről vizsgált rádiófrekvenciás szabványok a Saveris projektben: ISM (Industrial, Scientific, and Medical) 868 MHz/ 2,4 GHz A testo Saveris Bluetooth számára kiválasztott WLAN (wireless local area network) NanoNet ZigBee ISM-frekvencia jellemzői: A frekvenciatartomány általános használatra engedélyezett (kevés kikötéssel) A modulok kialakítása a legkisebb méretet és a legkisebb energiafelhasználást biztosítják A Saveris számára speciális küldő protokoll lett kifejlesztve -> Adatbiztonság, más rádiófrekvenciás jelek nem zavarják a Saveris rendszert A többi rádiófrekvenciás szabvány hátránya: Bluetooth: gyengébb átvitel az akadályokon, nagyobb áramfelhasználás és nagyobb rádiófrekvenciás modul WLAN: gyengébb átvitel az akadályokon, nagyobb áramfelhasználás, jelentősen nagyobb rádiófrekvenciás modul, és nagyfokú zavarhatóság NanoNet: a hosszan tartó felhasználhatóság nem adott ZigBee: készenléti üzemmód (energiatakarékosság) nem lehetséges testo Saveris mérőrendszer - Gál Zsolt

57 ISM rádiófrekvenciák összehasonlítása Rádiófrekvenciák összehasonlítása: 868 MHz nem mindenhol alkalmazható, mivel részben a katonaság használja, vagy túl hosszú az engedélyeztetési procedúra a testo Saveris Európában és néhány más országban alkalmazza 2,4 GHz a legtöbb országban használható a testo Saveris az interkontinentális térségben alkalmazza 433/ 434 MHz szabad frekvencia, ugyanakkor ezáltal más alkalmazások (babafigyelők, távvezérlős játék autók, stb.) gyakran használják a testo Saveris nem alkalmazza testo Saveris mérőrendszer - Gál Zsolt

58 Saveris tudásbázis rádiófrekvenciás akadályok Fizikai megközelítésből a rádiófrekvenciás hullámok terjedésének kétfajta akadálya lehet : Reflektáló akadályok: A reflektáló akadályokon nem hatolnak át a rádiófrekvenciás hullámok, hanem visszaverődnek. A reflexiós irányra érvényes: belépési szög = kilépési szög. Mivel a rádiófrekvenciás jelek nem irányítottan, hanem golyó alakban sugároznak, a reflektált akadályok szándékos alkalmazása a rádiófrekvenciás szakasz eltérítésére aligha lehetséges. A rádiófrekvenciás hullámok reflexiójának mértéke az akadályon keresztül legfőképpen annak elektromos vezetőképességével van összefüggésben. A fémek például az erősen reflektáló akadályok közé tartoznak. Abszorbciós akadályok: Az abszorbciós akadályok a rádióhullámokat részben elnyelik, és energiájukat hővé alakítják át. A vastagságtól, és az akadály abszorbciós képességtől függően a rádiófrekvenciás hullám nem teljes mértékben, csak részben nyelődik el, ami a jel gyengüléséhez vezet. testo Saveris mérőrendszer - Gál Zsolt

59 Saveris tudásbázis - rádiófrekvenciás átvitel Az ábrákon példaképpen látható, hogyan győzik le a rádiófrekvenciás jelek az akadályokat: küldő vevő Rádiófrekvenciás jel vétel igen/nem Könnyűszerkezetes köztes falak acélajtó Tartófalak. Pl. beton vagy kőfalak fal Mennyezeten és masszív falakon az átviteli képesség minden tekintetben ekvivalens (azonos építési módnál). Annak, hogy függőleges, vagy vízszintes szakaszt kell áthidalni, a rádiófrekvenciás jel szempontjából nincsen jelentősége. testo Saveris mérőrendszer - Gál Zsolt

60 Saveris rádiófrekvencia tudásbázis - szupermarket teszt (868 MHz) kb. 37m RF érzékelő Router RF érzékelő Információ a szupermarketben végzett teszthez: - Az alsó szinten minden érzékelő a Routernek küldi a jeleket. (A telepítés alatt a Bázissal való kommunikáció instabil volt, ezért kellett az érzékelőket egy Routerhez rendelni). - A mélyhűtőszekrényben lévő érzékelő kezdetben a Bázisnak küldte a jeleket. Mikor mélyhűtött termékeket helyeztek az érzékelő elé a közvetlen kommunikáció instabil lett, ezért az érzékelő a Routerhez lett rendelve, ezután a kommunikáció rendben zajlott. - A Router az emeleten lévő Bázisnak továbbítja a jeleket kb. 20m RF érzékelő Rádiófrekvenciás átvitel az érzékelőről a Router-re testo Saveris mérőrendszer - Gál Zsolt

61 Saveris rádiófrekvencia tudásbázis sörgyári teszt (868 MHz) kb. 34m Bázis RF érzékelő Információ a sörgyárban végzett teszthez: - Adottságok a sörgyárban: masszív terméskő falak, több palacktároló (lásd a négyzethálós területeket) - Ezek az akadályok miatt a 702-es számú érzékelőnek a hűtőhelyiségben gyengébb a jelminősége, mint a többi érzékelőnek - A Router és három érzékelő közvetlenül a Bázisnak küldi a jeleit (lásd kék vonalak) - Két érzékelő a Routernek küldi a jeleket (lásd piros vonalak) RF érzékelő Rádiófrekvenciás átvitel az érzékelőről / Router-ről a Bázisra RF érzékelő kb. 25m Router Rádiófrekvenciás átvitel az érzékelőről a Router-re testo Saveris mérőrendszer - Gál Zsolt

62 Ethernet tudásbázis Ethernet: Kommunikációs sztenderd, ami minden mai számítógépes hálózat alapja Adatsorok az Ethernet-kapcsolaton keresztül való továbbításhoz csomagokra lesznek osztva, majd a kiegészítő címzési és adatbiztonsági részenként becsomagolva Saveris Ethernet alkotóelemek (érzékelő és konverter): A rádiófrekvenciás kapcsolat néhány szakaszon a Router használata ellenére sem lehet megfelelő -> konverteren keresztül a rádiófrekvenciás érzékelő mérési értékei Ethernet-jelekké alakíthatóak át Néhány helyiségben (többek között szervertermekben) a rádiófrekvencia használata nem javasolt Hálózati összeköttetések a legtöbb esetben rendelkezésre állnak (csak csatlakozási lehetőség szükséges) Érzékelő Konverter testo Saveris mérőrendszer - Gál Zsolt

63 Ethernet tudásbázis Mi a Power over Ethernet (POE)? POE = lehetőség, hogy Ethernet alkotóelemeket Ethernet kábelen keresztül árammal lássunk el -> nem szükséges az alkotóelemeket saját hálózati adapterrel ellátni -> az USB tároló (pen-drive) alkalmazásával hasonlítható össze, ami a csatlakozáskor a PC-től kapja az áramot A POE használatához egy speciális Ethernet hálózat szükséges, amely képes a szükséges feszültséget biztosítani. Becslés: a mai Ethernet hálózatok max. 5%-a van POE-val felszerelve -> a Saveris Ethernet érzékelők POE-kompatibilisek, tehát POE-hálózatokban nincs szükségük hálózati adapterre testo Saveris mérőrendszer - Gál Zsolt

64 GSM tudásbázis GSM = a teljesen digitális mobilhálózat sztenderdje Fő felhasználási területei a telefonálás és az adatátvitel Alkalmazása a testo Saveris esetében: SMS: + + = Riasztás GSM Bázis testo Saveris mérőrendszer - Gál Zsolt

65 GSM tudásbázis Ahhoz, hogy az SMS-riasztási funkciót használni tudjuk, az SMS központ számát meg kell adni a szoftverben. Ez a szám a mobilszolgáltatók szolgáltatásának része, és a SIM kártya dokumentációjában található, vagy a szolgáltató honlapján. -> a testo Saveris szettek Dualband- antennát tartalmaznak SMS riasztások nyugtázhatóak, amennyiben a riasztás szövegét visszaküldjük a Bázis SIM-kártyájára. Dualband- antenna testo Saveris mérőrendszer - Gál Zsolt

66 testo Saveris elem élettartama (Rádiófrekvenciás érzékelő) Alkáli-mangán elem: Az elem kapacitása alacsony hőmérsékleten nem használható ki teljesen (ezzel az üzemidő csökken alacsony hőmérséklet esetén) Üzemidő 15 percenkénti mintavételezés esetén kb. 3 év +25 C-on Líthium-vasszulfid elem (Energizer): Nagyobb kapacitás (különösen alacsonyabb hőmérsékleten) Üzemidő 15 percenkénti mintavételezés esetén kb. 3 év < -10 C-on testo Saveris alkalmazása: Hőmérséklet-tartománytól függően alkáli-mangán (sztenderd), vagy líthiumvasszulfid (opcionális) elemeket kínálunk. A műszereket gyárilag alkáli-mangán elemekkel szállítjuk. testo Saveris mérőrendszer - Gál Zsolt

67 Adatbank tudásbázis - a Saveris esetében alkalmazott adatbank A testo Saveris nem adatalapú, mint a ComSoft, hanem adatbank alapú SQL-adatbank használata (Structured Query Language Strukturált lekérdező nyelv) A testo Saveris tartalmazza a Microsoft SQL Server 2005 Express Edition-t Az ügyfél nagyobb tudású adatbankot is (Workgroup, Standard vagy Enterprise) integrálhat (SBE és PROF változatban is lehetséges) Verziók és teljesítményük Megjegyzés Express Workgroup Standard A CPU-k száma Adatbank mérete Enterprise nincs korlátozás 4 GB nincs korlátozás nincs korlátozás nincs korlátozás További adatokat a Microsoft Weboldalán talál: owtobuy/editionspricing.mspx A mérési érték tárolás, a csatornák és mintavételezési idők különböző száma mellett, a csomagban szállított Express adatbankkal lehetséges Időtartam az adatbank megteléséig (évben kifejezve) Csatornák száma óránkénti mérésnél negyedóránkénti mérésnél percenkénti mérésnél másodpercenkénti mérésnél 11,36 1,13 0,57 0,23 0,04 Ennél a számításnál semmilyen riasztással nem számoltunk. testo Saveris mérőrendszer - Gál Zsolt

68 Adatbank tudásbázis A Saveris zárt rendszer Testo Saveris zárt rendszernek lett tervezve, ez azt jelenti, hogy nem lehetséges közvetlen kapcsolat más rendszerekhez/ szoftverekhez Ennek okai a következők: a tervezett CFR változat megköveteli a rendszer lehető legzártabb voltát easy-to-use = egyszerű kezelhetőség világosan behatárolt rendszer, komplex csatlakozási lehetőségek helyett Bekapcsolódási lehetőségek az ügyfél adatbank ismeretei esetén: Programozás, az SQL adatbank-tartalmak más rendszerbe történő importálásával -> nagyobb projektek esetén kérjük egyeztessen munkatársainkkal testo Saveris mérőrendszer - Gál Zsolt

69 PROF Kliens-Szerver üzemeltetése Ethernet Saveris kliens (kezelőfelület) Saveris szerver SQL adatbankkal Saveris kliens (kezelőfelület) PROF Szoftver tartalmazza: Szerver (SQL adatbank telepítése) Kliens (kezelőfelület szoftvere) Ezek a Setup-nál együtt telepítődnek. Normál esetben mindkettő egy PC-n Saveris Viewer Több PC-re történő telepítésnél: amennyiben a kliens-t több PC-n kívánja alkalmazni: ne konfiguráljon több User-t ideális esetben 1 PC kliens, minden további PC Viewer (Viewer = csak olvasásra, és a riasztások nyugtázására jogosult) testo Saveris mérőrendszer - Gál Zsolt

70 PROF User csoportok különböző felhasználói jogokkal A PROF Szoftver különböző felhasználói jogokat kínál: testo comsoft admin = komplett konfigurációs jogok (= kliens) testo comsoft user = csak olvasási, és riasztás nyugtázási jog (= Viewer) A hozzárendelést a rendszergazda tudja elvégezni az operációs rendszerben vagy a PROF Setup-ban. Az elérési út a legtöbb operációs rendszerben a jogok hozzárendeléshez: Vezérlőpult felhasználói jogok Alternatív, minden operációs rendszerre érvényes út: lusrmgr.msc megadása a kitöltés ablak mezőjében testo Saveris mérőrendszer - Gál Zsolt

71 testo Saveris GYIK A GYIK bővebb áttekintése a Használati utasításban és a Termékismertető-CD-n. Kivonat: Egyszerre több Bázis is fogadhatja a Rádiófrekvenciás érzékelők által továbbított adatokat? Nem, a Rádiófrekvenciás érzékelők a bejelentkezés után egy adott Bázishoz lesznek hozzárendelve, az érzékelő mindig csak az adott Bázissal tud kommunikálni. Befolyásolhatják a Rádiófrekvenciás érzékelő adatátvitelét a Bázisra más rádiófrekvenciával működő gépek? Más rádiófrekvencián működő rendszerek, melyek ugyanazon a rádiófrekvencián sugároznak, mint a Saveris, esetleg zavarhatják az átvitelt. A Saveris mérőrendszerben ugyanakkor olyan szabályok vannak beépítve, amelyek megakadályozzák, hogy ez adatveszteséget okozzon. Az adatok egy intelligens protokollon keresztül kerülnek továbbításra, amely lekérdezi a zavarokat, illetve csak akkor továbbítja az adatokat, ha a rádiófrekvencia szabad. Két Saveris mérőrendszert telepítettem. Mindkét rendszerhez külön PC-t és Szoftvert kell használnom? Több Saveris mérőrendszer is kezelhető egy PC-vel. Az egyetlen követelmény, hogy mindegyik Bázisnak saját IP-címe legyen. A különböző Bázisokhoz való hozzáféréshez a program indulásakor a Szoftverben a megfelelő aktív Projekt-et kell kiválasztani. testo Saveris mérőrendszer - Gál Zsolt

72 testo Saveris tartalomjegyzék Bevezetés Célcsoport és alkalmazások testo Saveris hardver 1. rész A rendszer első üzembe helyezése testo Saveris hardver 2. rész testo Saveris Szoftver Riasztási funkciók Piacra való bevezetés és értékesítés Webes hozzáférés Műszaki tudásbázis testo Saveris mérőrendszer - Gál Zsolt

73 testo Saveris Köszönöm figyelmét! További kérdései vannak? Forduljon hozzám bizalommal elérhetőségeim bármelyikén! Gál Zsolt értékesítési vezető Testo Kft Budapest Röppentyű u.53 Tel.:(061) Fax:(061) mailto: testo Saveris mérőrendszer - Gál Zsolt
