1 Dugaszolható csatlakozó, gyorscsatlakozó Katalógus Quick Connection, Push In Fitting Catalogue 2015.Január

2 Jan.

3 Tartalom Általános információk Felhasználási feltételek 4 Általános leírás..5 Metrikus termékek Acetál csatlakozók(fekete).7 Szelepek Sarokszelep leágazás..12 Csapok..13 Visszacsapó szelep 14 Egyéb Szűrők 15 Polietilén csövek 16 Kiegészítők 17 Menet leírások..19 Vegyi anyag táblázat 20 2

4 Gripper Ring(STS) Cap Tubes : PEX PVC PE Brass Body O-Ring : NBR or EPDM Collets Material Options A - acetal P - polypropylene B - brass Fittings Color Gray, Black, White White brass, or chromed O-ring NBR / EPDM Small Size Large Size Size 5/32, 4mm 3/16, 5mm 1/4, 6mm 5/16, 8mm 3/8, 10mm 1/2, 12mm 5/8, 15(16)mm 7/8, 18(22)mm 28mm Tolerance ±0.004 (±0.1mm) For use at higher temperatures or pressures, please contact your DMfit representative for assistance. SIZE Temperature 1 (34 ) 20 (68 ) 65 (150 ) 5/32 4mm 3/16 5mm Small Size 1/4 6mm 16bar (230PSI) 16bar (230PSI) 10bar (150PSI) 5/16 8mm 3/8 1/2 10mm 12mm 11bar (170PSI) 11bar (170PSI) 7bar (100PSI) Large Size 5/8 7/8 15mm 16mm 18mm 22mm 11bar (170PSI) 11bar (170PSI) 7bar (100PSI) 28mm Torque Plastic Maximum Torque Thread 1/8, 1/4 3/8, 1/2 (N m) Maximum Steel (N m) 7.0~ ~ ~ ~ Torque The above values are average maximum applied torque. Actual results may vary. 3/

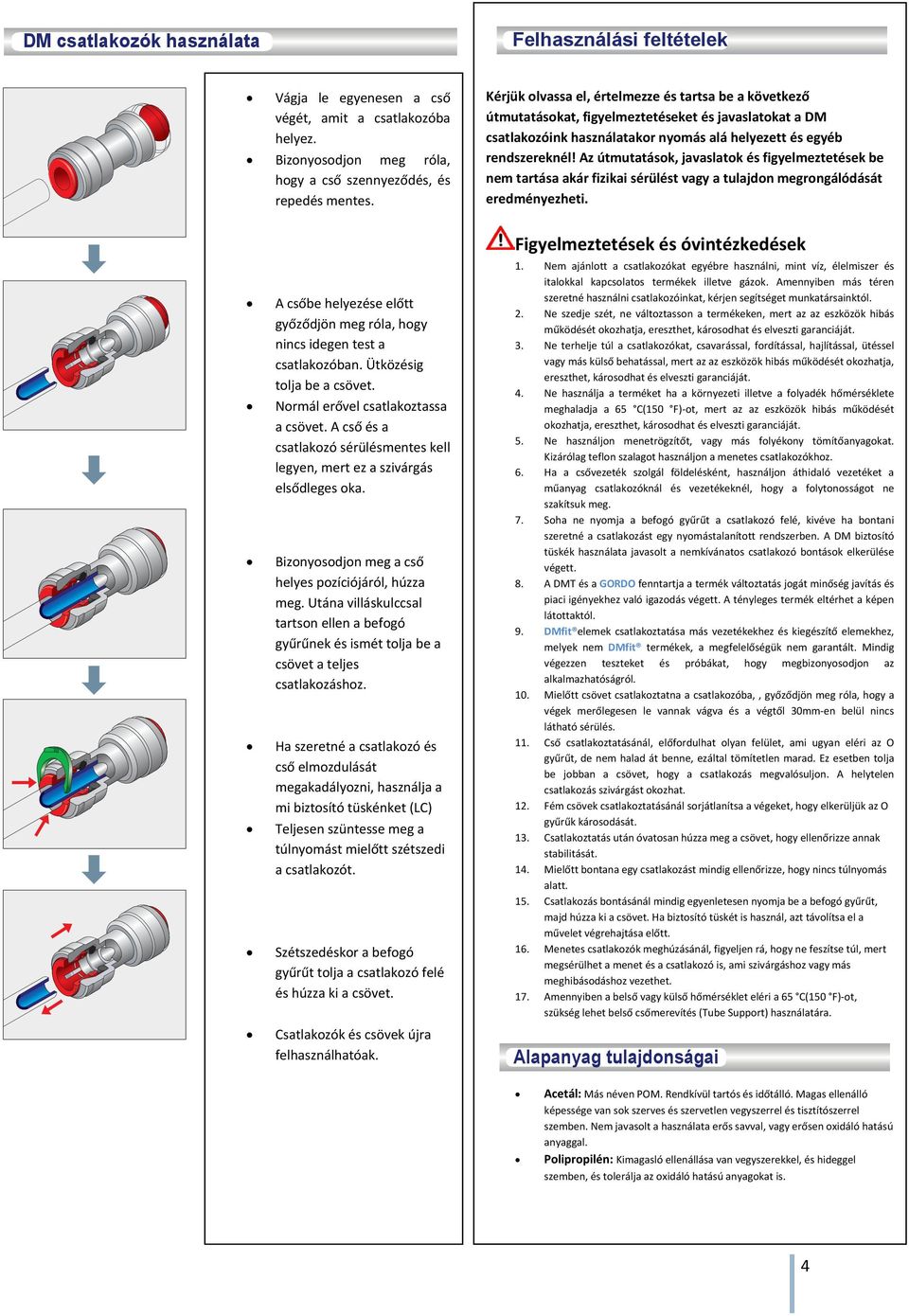

5 DM csatlakozók használata Felhasználási feltételek Vágja le egyenesen a cső végét, amit a csatlakozóba helyez. Bizonyosodjon meg róla, hogy a cső szennyeződés, és repedés mentes. Kérjük olvassa el, értelmezze és tartsa be a következő útmutatásokat, figyelmeztetéseket és javaslatokat a DM csatlakozóink használatakor nyomás alá helyezett és egyéb rendszereknél! Az útmutatások, javaslatok és figyelmeztetések be nem tartása akár fizikai sérülést vagy a tulajdon megrongálódását eredményezheti. A csőbe helyezése előtt győződjön meg róla, hogy nincs idegen test a csatlakozóban. Ütközésig tolja be a csövet. Normál erővel csatlakoztassa a csövet. A cső és a csatlakozó sérülésmentes kell legyen, mert ez a szivárgás elsődleges oka. Bizonyosodjon meg a cső helyes pozíciójáról, húzza meg. Utána villáskulccsal tartson ellen a befogó gyűrűnek és ismét tolja be a csövet a teljes csatlakozáshoz. Ha szeretné a csatlakozó és cső elmozdulását megakadályozni, használja a mi biztosító tüskénket (LC) Teljesen szüntesse meg a túlnyomást mielőtt szétszedi a csatlakozót. Szétszedéskor a befogó gyűrűt tolja a csatlakozó felé és húzza ki a csövet. Figyelmeztetések és óvintézkedések 1. Nem ajánlott a csatlakozókat egyébre használni, mint víz, élelmiszer és italokkal kapcsolatos termékek illetve gázok. Amennyiben más téren szeretné használni csatlakozóinkat, kérjen segítséget munkatársainktól. 2. Ne szedje szét, ne változtasson a termékeken, mert az az eszközök hibás működését okozhatja, ereszthet, károsodhat és elveszti garanciáját. 3. Ne terhelje túl a csatlakozókat, csavarással, fordítással, hajlítással, ütéssel vagy más külső behatással, mert az az eszközök hibás működését okozhatja, ereszthet, károsodhat és elveszti garanciáját. 4. Ne használja a terméket ha a környezeti illetve a folyadék hőmérséklete meghaladja a 65 C(150 F)-ot, mert az az eszközök hibás működését okozhatja, ereszthet, károsodhat és elveszti garanciáját. 5. Ne használjon menetrögzítőt, vagy más folyékony tömítőanyagokat. Kizárólag teflon szalagot használjon a menetes csatlakozókhoz. 6. Ha a csővezeték szolgál földelésként, használjon áthidaló vezetéket a műanyag csatlakozóknál és vezetékeknél, hogy a folytonosságot ne szakítsuk meg. 7. Soha ne nyomja a befogó gyűrűt a csatlakozó felé, kivéve ha bontani szeretné a csatlakozást egy nyomástalanított rendszerben. A DM biztosító tüskék használata javasolt a nemkívánatos csatlakozó bontások elkerülése végett. 8. A DMT és a GORDO fenntartja a termék változtatás jogát minőség javítás és piaci igényekhez való igazodás végett. A tényleges termék eltérhet a képen látottaktól. 9. DMfit elemek csatlakoztatása más vezetékekhez és kiegészítő elemekhez, melyek nem DMfit termékek, a megfelelőségük nem garantált. Mindig végezzen teszteket és próbákat, hogy megbizonyosodjon az alkalmazhatóságról. 10. Mielőtt csövet csatlakoztatna a csatlakozóba,, győződjön meg róla, hogy a végek merőlegesen le vannak vágva és a végtől 30mm-en belül nincs látható sérülés. 11. Cső csatlakoztatásánál, előfordulhat olyan felület, ami ugyan eléri az O gyűrűt, de nem halad át benne, ezáltal tömítetlen marad. Ez esetben tolja be jobban a csövet, hogy a csatlakozás megvalósuljon. A helytelen csatlakozás szivárgást okozhat. 12. Fém csövek csatlakoztatásánál sorjátlanítsa a végeket, hogy elkerüljük az O gyűrűk károsodását. 13. Csatlakoztatás után óvatosan húzza meg a csövet, hogy ellenőrizze annak stabilitását. 14. Mielőtt bontana egy csatlakozást mindig ellenőrizze, hogy nincs túlnyomás alatt. 15. Csatlakozás bontásánál mindig egyenletesen nyomja be a befogó gyűrűt, majd húzza ki a csövet. Ha biztosító tüskét is használ, azt távolítsa el a művelet végrehajtása előtt. 16. Menetes csatlakozók meghúzásánál, figyeljen rá, hogy ne feszítse túl, mert megsérülhet a menet és a csatlakozó is, ami szivárgáshoz vagy más meghibásodáshoz vezethet. 17. Amennyiben a belső vagy külső hőmérséklet eléri a 65 C(150 F)-ot, szükség lehet belső csőmerevítés (Tube Support) használatára. Csatlakozók és csövek újra felhasználhatóak. Alapanyag tulajdonságai Acetál: Más néven POM. Rendkívül tartós és időtálló. Magas ellenálló képessége van sok szerves és szervetlen vegyszerrel és tisztítószerrel szemben. Nem javasolt a használata erős savval, vagy erősen oxidáló hatású anyaggal. Polipropilén: Kimagasló ellenállása van vegyszerekkel, és hideggel szemben, és tolerálja az oxidáló hatású anyagokat is. 4

6 DMfit gyorscsatlakozók 5

7 Fluid Fluid Fluid Fluid Fluid No. Part Name Material Q ty Remark 1 Collets Acetal 2 2 Support Ring Acetal 2 3 O-ring NBR 2 4 Body Acetal 6

8 ACETÁL CSATLAKOZÓK (fekete/metrikus) Termék Kód Rendszerezése Felhasználható Folyadék és élelmiszer: termékek biztonságos, nem toxikus alapanyagokból készülnek, megfelelve az: US FDA, WRAS, ANSI/NSF-51, 61 és SK Zert szabványoknak. Termékeink széles körűen használhatóak, vízkezelésben, élelmiszer és ital adagolásban illetve pneumatikus rendszerekben. Minőségbiztosítás: gyors és kényelmes szerelést biztosít időt és költséget megtakarítva. Az ISO9001 regisztrált minőségbiztosítási rendszer, biztosítja az ügyfeleinknek a magas szintű minőséget. A hibák könnyen felfedezhetőek és a karbantartás is könnyen elvégezhető az egyszerű szétszerelhetőség végett. Befogó gyűrű: Az egyedülálló ovális kialakítású befogó gyűrűnk praktikus és széles körben elfogadott ügyfeleink között minden iparágban világszerte. Felhasználás: Víz és élelmiszeripari felhasználáson túl, csatlakozóink levegőre, gázokra, vákuumra és más folyadékokra is használhatóak. Csatlakozóink szerelhetőek és újra felhasználhatóak. Széles termék palettánk széles felhasználási lehetőséget biztosít. Szín: Fekete Acetál kopolimer A MC F M - B Tube O.D.(Stem O.D.) 04=4mm, 05=5mm, 06=6mm, 08=8mm, 10=10mm, 12=12mm, 15=15mm, 16=16mm, 18=18mm, 22=22mm, 28=28mm Fitting Type Materials Acetal copolymer : A Tube O.D. Stem O.D. Power O.D. Thread Size NPTF, BSP(P), BSPT, PT Thread No. : 02=1/8, 04=1/4, 06=3/8, 07=1/2, 08=5/8, 09=3/4, 11=1 UN, UNF, UNS(major diameter-threads per inch) Type(FA series) F : Flat type, C : Cone type, V : V-type Metric size Body color Black : B 7

9 ME - MALE ELBOW (apa menetes könyök) BSPT(PT) Menet Cikkszám Cső k. Ø (mm) BSPT(PT)menet db/csomag AME 0602M 6 1/8 10 AME 0604M 6 1/4 10 AME 0606M 6 3/8 10 AME 0804M 8 1/4 10 AME 0806M 8 3/8 10 MC - Male Connector (apa menetes csatlakozó) BSPT(PT) Menet Cikkszám Cső k. Ø (mm) BSPT(PT)menet db/csomag AMC 0602M 6 1/8 10 AMC 0604M 6 1/4 10 AMC 0606M 6 3/8 10 AMC 0607M 6 1/2 10 AMC 0802M 8 1/8 10 AMC 0804M 8 1/4 10 AMC 0806M 8 3/8 10 EU - Elbow Union (könyök egyesítő) Cikkszám Cső k. Ø (mm) Cső k. Ø (mm) db/csomag AEU 0404M AEU 0606M AEU 0806M AEU 0808M

10 ACETÁL CSATLAKOZÓK (fekete/metrikus) TEU - Tube Elbow Union (pipa) Cikkszám Cső k. Ø (mm) Szár k. Ø (mm) db/csomag ATEU 0606M ATEU 0808M RD - ReDucer (szűkítő) Cikkszám Cső k. Ø (mm) Szár k. Ø (mm) db/csomag ARD 0406M ARD 0608M ARD 0610M ARD 0810M ARD 0812M ARD 1012M FA - Female Adapter (anya csatlakozó) BSPT(PT) Menet Cikkszám Cső k. Ø (mm) BSPT(PT)menet db/csomag AFA 0602M 6 1/8 10 AFA 0604M 6 1/4 10 AFA 0802M 8 1/8 10 AFA 1002M 10 1/8 10 AFA 1004M 10 1/4 10 9

11 FAB - Female Adapter (anya csatlkakozó) BSP(P) Menet Kúpos Cikkszám Cső k. Ø (mm) BSPT(P)menet db/csomag AFAB 0606CM 6 3/8 10 AFAB 0607CM 6 1/2 10 AFAB 0806CM 8 3/8 10 AFAB 0807CM 8 1/2 10 FAB - Female Adapter (anya csatlkakozó) BSP(P) Menet Lapos Cikkszám Cső k. Ø (mm) BSPT(P)menet db/csomag AFAB 1007FM 10 1/2 10 AFAB 1008FM 10 5/8 10 TU - Tee Union- ( T elosztó) Cikkszám Cső k. Ø Cső k. Ø Cső k. Ø db/csomag (mm) (mm) (mm) ATU M ATU M ATU M ATU M

12 ACETÁL CSATLAKOZÓK (fekete/metrikus) TWD - Two Way Divider ( Y csatlakozó) Cikkszám Cső be (mm) Cső ki (mm) db/csomag ATWD 0606M ATWD 0808M UC - Union Connector (egyesítő) Cikkszám Cső k. Ø (mm) Cső k. Ø (mm) db/csomag AUC 0404M AUC 0604M AUC 0606M AUC 0804M AUC 0806M AUC 0808M AUC 1008M Special design 11 Az egyedi ovális befogó gyűrűt könnyebb leszorítani, ezáltal leegyszerűsödik a szét és összecsatlakoztatás. Az ívelt acél körmök megakadályozzák a cső kicsúszását a csatlakozóból, minimalizálják annak rongálódását.

13 SAROKSZELEP LEÁGAZÁS CSAPPAL Lead Free A sarokszelep csatlakozóink és a gyorscsatlakozó leágazások fehér polipropilénből készülnek, erős műanyag EPDM O- gyűrűkkel, melyek érték növelő előnyöket nyújtanak a vízhálózatra való bekötésnél. A sarokszelep csatlakozóink és a gyorscsatlakozó leágazások ivóvíz hálózatokra vannak tervezve, úgy mint hűtőgépek, jéggépek, párásítók, vízadagolók, vízszűrő berendezések stb. Termékeink sokkal hatékonyabbak, mint bármely hagyományos csap. Nyomás és hőmérséklet Nyomás 12 bar 6 bar Hőmérséklet 20ºC(70 F) 65ºC(150 F) STOP VALVE ADAPTOR- Sarokszelep leágazás csappal (réz menettel) Új Cikkszám Cső k. Ø Menet db/csomag TASV B 1/4 3/8 X 3/8 1 TASV B 1/4 1/2 X 1/2 1 Hogyan csatlakoztassuk 1. Zárja el a meglévő sarokszelepet és tekerje le a flexibilis csövet róla. 2. Csatlakoztassa a leágazásunkat a csaphoz. 3. Csatlakoztassa a flexi csövet a csapunkhoz. 4. Csavarja vissza a flexi csövet. 5. Bizonyosodjon meg minden esetben a megfelelő csatlakoztatásról. 6. Nyissa meg a csapokat és ellenőrizze a szivárgást. 12

14 Csapok (fekete / metrikus) Előnyök - Sokféle folyadékkal és gázzal használható. Amennyiben mással használja, mint víz vagy levegő, kérem ellenőrizze a vegyszertűrési táblázatunkban vagy kérdezze meg kapcsolattartóját. - Könnyű negyed fordulatos nyitás-zárás. - Részleges átengedés lehetséges (nagy, közepes, alacsony) - Robosztus dizájn a tartósságért. - Színek: fehér (imperial), fekete (metrikus) - Max. nyomaték a fogantyúra: 0,2 Nm Fontos, hogy kerülje az erős vibrációt, nyomatékot, ütődést, vagy más külső behatást a csatlakozóra. A csap test megsérülhet, vagy a befogó gyűrű elengedhet. Nyomás és hőmérséklet HUC - Hand valve Union Connector HUC - Egyesítő csap Cikkszám AHUC 0606M AHUC 1010M AHUC 1212M Cső k. Ø Cső k. Ø db/csomag (mm) (mm) Hőmérséklet Nyomás Légnemű -20 ºC 10bar Légnemű/ 1 ºC 10bar Folyadék 20 ºC 10bar 65 ºC 7bar Structur e Handle (acetal) Cap (acetal) Cap (acetal) Collets (acetal) O-rings (NBR, EPDM) Body (acetal) O-rings (NBR) Squarering (NBR, EPDM) Shaft (acetal) 13

15 Check Valves- Visszacsapó szelepek Előnyök - Sokféle folyadékkal és gázzal használható. Amennyiben mással használja, mint víz vagy levegő, kérem ellenőrizze a vegyszertűrési táblázatunkban vagy kérdezze meg kapcsolattartóját. - Kimagasló funkció, kompakt méret. - Színek: fehér (Imperial), fekete (metrikus) - Anyaga: acetál kopolimer Fontos, hogy kerülje az erős vibrációt, nyomatékot, ütődést, vagy más külső behatást a csatlakozóra. A szelep megsérülhet, vagy a befogó gyűrű elengedhet. CHV - Check Valve- Visszacsapó szelep Nyomás és hőmérséklet Nyomás 10bar 5bar Hőmérséklet 1ºC(35 F)~ 65ºC(150 F) 20ºC(70 F) Cikkszám ACHV 0606M ACHV 0808M ACHV 1010M ACHV 1212M Cső ki (mm) Cső be (mm) db/csomag Structure Shaft Cover(acetal) Shaft(aceta l) Cap (acetal) Back Plate (acetal) Cikkszám Cső ki Cső be db/csomag ACHV 5/16 5/ Collet (acetal) Ring (acetal) Spring (SUS) O-Ring (NBR) 14

16 FILTER STRAINERS-Szűrők Előnyök - Robosztus és strapabíró szűrők. - Elérhetők 100 Mesh hálóval és 150 Mesh vagy 200 Mesh cserélhető betétekkel. - termékeink kompatibilisek csatlakozókkal, vezetékekkel és más gyártók szabvány méretű csöveivel is. - Elérhető színek: szürke, fehér, fekete -A szétszedhető fej és test lehetővé teszi az egyszerű tisztítást és karbantartást. - Sokféle folyadékkal és gázzal használható. Amennyiben mással használja, mint víz vagy levegő, kérem ellenőrizze a vegyszertűrési táblázatunkban vagy kérdezze meg kapcsolattartóját. Fontos, hogy kerülje az erős vibrációt, nyomatékot, ütődést, vagy más külső behatást a csatlakozóra. A szűrő megsérülhet, vagy a befogó gyűrű elengedhet. Out Strainer element O-Ring Body Cap Collet Inlet Nyomás és hőmérséklet Szűrő alapanyag és háló méret 1/4 5/16 3/8 1/2 Háló méret Általános Egyedi rendelésre 6mm 8mm 10mm 12mm Nyomás 170psi(11,72 BAR) 100 Mesh háló 150, 200 Mesh Alapanyag SUS Hőmérséklet Levegő -20ºC(-4 F)~ 65ºC(150 F) Folyadék * Maximum nyomás értékek szobahőmérsékleten vannak megadva * Keresse Gordo kapcsolattartóját amennyiben folyamatosan extrém *Alap modell 100 Mesh szűrővel van ellátva. hőmérsékleten és nyomáson használja. Cikkszám Cső be (mm) Cső ki (mm) db/csomag ADMF 0606M ADMF 0808M ADMF 1010M ADMF 1212M

17 Polietilén Cső csöveket alacsony sűrűségű polietilénből készítjük. Legnagyobb előnye az egyedi környezeti ráhatás miatti törés, repedés ellenállás (environmental stress cracking resistance ESCR), meghaladva az általános polietilén csövek repedés ellenállását az ASTM D-1693 (IGEPAL) tesztje alapján. Környezeti hatások lerövidíthetik az élettartamát a csöveknek, a vegyszereknek kitett vezetékeknél elöregedés léphet fel, a csövekbe dugott tömlő csatlakozóknál vagy magas vibrációnál és szorítógyűrűknél is. Csöveink megfelelnek az ANSI/NSF-51, 61, WRAS és FDA előírásoknak élelmiszeripari használathoz javasoltak. Előnyök: Csővágó minőségi pengével, alkalmazható műanyag csövek vágásához 13 mm-ig. Alacsony deformálódási hajlandóság Időtállóság Magas nyomástűrés Nagyobb szakítószilárdság Széles színskála Használható és más termékekkel is Nyomás és hőmérséklet 5/32 3/16 1/4" 5/16 3/8 1/2" 4mm 5mm 6mm 8mm 10mm 12mm Nyomás 230 psi (15.85 bar) 170 psi (11.72 bar) Cső tolerancia -0.1 mm / +0.1 mm Hőmérséklet Levegő -20ºC(-4 F)~ 65ºC(150 F) Folyadék Elérhető színek Suffix Color LLDPE Cikkszám Alapanyag Külső Ø Belső Ø Fal vastagság Dob hossza(méter) DPE 04M LLDPE DPE 05M LLDPE DPE 06M LLDPE DPE 08M LDPE DPE 10M LDPE DPE 12M LDPE PE-RT 5/32" 3/16" 1/4" 5/16" 3/8" 1/2" 4mm 5mm 6mm 8mm 10mm 12mm 15mm 1/4" 5/16" B Blue Y Yellow W White N Natural BK Black R Red GR Gray G Green 16

18 Kiegészítők LC - Locking Clip- Biztosító tüske Cikkszám Cső K. Ø Db/csomag (mm) ALC 06M ALC 12M Erős és stabilabb csatlakozást biztosít Fül segítségével felhelyezése és kiszedése egyszerű Egyedi kérésre különböző színekben kapható TS - Tube Support- Cső merevítő Cikkszám K. Ø (mm) B. Ø (mm) db/csomag ATS 10M ATS 12M SP- Spanner- Kötés oldó kulcs Cikkszám Cső k. Ø db/csomag ASP 3/16, 1/4, 5/16, 3/8, 1/2 1 17

19 Kiegészítők TC - Tube Cutter- Csővágó Cikkszám Cső k. Ø db/csomag TC Max.: 1/2" vagy 13mm 1 Csővágó minőségi pengével, alkalmazható műanyag csövek vágásához 13 mm-ig. PC- Python Cutter. Csővágó olló Cikkszám Cső k. Ø db/csomag PC 50 Max.: 50mm 1 Kombinálhatóság Az egyedi megvalósítások érdekében termékeink jól kombinálhatóak. Egyszerűen szerelhetőek. Többször használhatóak. 18

20 PÁRHUZAMOS MENETEK BSP(P): British Standard Pipe Parallel Thread UNF: Unified National Fine Thread UNS: Unified National Special Thread UN: Unified National Thread UNEF: Unified National Extra Fine NPSM: National Pipe Straight Mechanical Thread NH: National Hose Coupling Thread BSW: British Standard Whitworth Thread Nominal Size 1/8-28 BSPP(PF) 1/4-19 BSPP(PF) 3/8-19 BSPP(PF) 1/2-14 BSPP(PF) Angle ( θ ) 55 Pitch of Thread ( p ) Female Major Dia.(D) Pitch Dia. (D2) Minor Dia.(D1) Male Major Diam. (d) Pitch Diam. (d2) Minor Diam.(d1) /8-14 BSPP(PF) /4-14 BSPP(PF) /16-20 UNF /2-20 UNF 5/8-18 UNF /4-16 UNF /16-24 UNS 2B 2A /2-16 UN 2B 2A /16-24 UNEF 2B 2A /2-14 NPSM NH /8-24 BSW /2-24 BSW /16-24 BSW KÚPOS MENET NPTF: National Pipe Taper Fuel Thread BSP(T): British Standard Pipe Tapered Nominal Size Angle ( θ ) Pitch of Thread ( p ) Pitch Dia. Effective Thread External (l) Nominal Complete External Threads ( a ) 1/8-27 NPTF /4-18 NPTF /8-18 NPTF /2-14 NPTF /4-14 NPTF /8-28 BSPT(PT) /4-19 BSPT(PT) /8-19 BSPT(PT) /2-14 BSPT(PT) /4-14 BSPT(PT)

21 Vegyi anyag táblázat termékeink kiválóan ellenállnak szerves anyagoknak, ipari vegyszereknek és gázoknak Description (%, ) Brass SUS Resin Rubber Resin Rubber Description (%, ) Brass SUS Acetal PP NBR EPDM Acetal PP NBR EPDM Caustic soda(10%, 20) Lye solution Gasoline Hydrochloric acid(10%, 20) Formic acid(25%, 20) Hydrochloric acid(20%, 20) Air Hydrochloric acid(20%, 80) Mineral oil Hydrochloric acid(38%, 20) Grease Ammonium chloride Sodium silicate Calcium chloride Glycerin Naphtha Ozone Olive oil Animal oil(lard oil) Sulfur Kerosene Sodium phosphate Methane Ammonium phosphate Methyl alcohol(methanol) Ammonium nitric Water(24) Nitrogen Water(100) Natural gas Sea water Acetic acid(10%, 20) Bunker oil Acetic acid(50%, 20) Benzene(Benzol) Acetic acid(50%, 70) Butane Acetic acid(100%, 20) Fluorine Ketones Boric acid Cresol Carbon tetrachloride Chromic acid(2%, 70) Oxygen Chromic acid(10%, 70) Petroleum Chromic acid(25%, 70) Soda ash(sodium carbonate) Chromic acid(2%, 50) Calcium hydroxide Soybean oil Hydrogen Toluene Mercury Glucose Steam(150) Propane Sodium cyanide Castor oil Vegetable oil Sulfuric acid(10%, 20) Silicone greases Sulfuric acid(10%, 70) Silicone oil Sulfuric acid(30%, 20) Acetone Sulfuric acid(30%, 70) Sulfurous acid gas Sulfuric acid(98%, 20) Ammonia Aluminium sulfate Liquiefied petroleum gas(lpg) Potassium sulfate Ethyl alcohol(ethanol) Hydrogen sulfide : Very acceptable : Acceptable : Slightly Unacceptable : Unacceptable - : No data Csövek vegyi ellenállósága Name of chemical Air Alcohol Ammonia gas Ammonia liquid Beer Benzene Bromine liquid Carbon dioxide gas Caustic soda Diesel fuel Ethyl alcohol Fluor gas, dry Fuel Oil Polyethylene Remarks high temperature high temperature Name of chemicals Hexane Hydrogen gas Lighting gas Mercury Methanol (Methyl Alcolhol) Milk Molasses Nickel salts Oils, essential Propane gas Spindle Oil Water, high-purity Polyethylene : Very acceptable, : Acceptable, : Slightly unacceptable, : Very unacceptable Differences in data can exist due to extended duration and elevated temperature (Standard data reflects use at ambient temperature.) Consult our representative when using unsuitable liquids. Remarks 20 51

22 PUSH-IN TUBE FITTINGS ISO 9001 ISO WRAS approval : complies with WRAS requirements of the United Kingdom Water Regulations. US FDA approved materials : fittings are produced using FDA approved materials. SK Zert, ANSI/NSF-51, 61 Certifications : fittings are suitable for contact with foodstuffs & drinking water. ISO 9001/ISO14001 Certifications : fittings are produced under a registered ISO 9001 / ISO quality system. Since our creation in 1987, we have taken a leading position in the plastic extruded casing industry because of our quality-first mindset, integrity and technical leadership. Now, we have made a second bold leap - into the fittings business. The goal is to be a global leader, providing the best net value in fittings products to the entire range of fluid handling industries.

23 Csapok (FEHÉR / IMP) Szabályozható Csapok Előnyök Robosztus és strapabíró. Sokféle folyadékkal használható & gázokkal. Amennyiben mással használja mint víz vagy levegő, kérem ellenőrizze a vegyszer tűrési táblázatunkban vagy kérdezze meg kapcsolattartóját. Kerülje az erős vibrációt, nyomatékot, ütődést, vagy más külső behatást a csatlakozóra. A csap test megsérülhet, vagy a befogó gyűrű elengedhet. Színek: Imperial Méret - Fehér Acetal Kopolimer Metrikus Méret - Fekete Acetal Kopolimer Nyomás és Hőmérséklet Nyomás Hőmérséklet 10bar 135 ~ bar Átfolyás Per Csap fordulat Felépítés Átfolyás Szabályozható Csap Needle (X2) Fenti adatok eltérhetnek idő és hőmérséklet különbség miatt. Nyomás(kgf/cm 2 ) Nyél (s.réz) Szelep test (acetal) Borítás (NBR) Gyűrűk (acetal) Cső Csap befogadó Záró anya (s.réz) Anya (s.réz) O-gyűrű (NBR) Beszerelés MAX 3.5 DM 36
