1 Pillangó és visszacsapó szelepek Előadó: Egyházi Zoltán, Divízióvezető, dátum: Department (slide master) Optional text Date 1

2 Csatlakozási típusok Waffer Nyomás alatt levő csővezetéket nem lehet megbontani Típusjelölések: VFY-WA, VFY-WG, VFY-WH Danfoss District Energy Division 2

3 Csatlakozás típusok LUG típus Nyomás alatt levő csővezeték egyik oldalát meg lehet bontani Típusjelölések: VFY-LG, VFY-LH Danfoss District Energy Division 3

4 Típusjelölések VFY-WH; Wafer, Handle VFY-WA; Wafer, Actuator VFY-LH; Lug, Handle VFY-LG; Lug, Gear VFY-WG; Wafer, Gear Lug Karimák közé építhető Wafer Vezeték végére építhető Danfoss District Energy Division 4

5 Kialakítás Pillangó pozíció jelzés Dupla O -gyűrű Felső csatlakozó karima ISO 5211 Csrélhető EPDM tömítés Körkörösen megmunkált tömítő felület Epoxi bevonatú ház [GG25] Ülék, 100% tömörzárás PN(10)16 DN kvs m3/h Hőmérséklet tartomány: C Danfoss District Energy Division 5

6 Specifikáció 1. Átmenő tengely 2. Véletlen kilökődést gátló siegergyűrű 3. Bordázott tengelycsatlakozás, körkörösen megmunkált zárófelület Danfoss District Energy Division 6

7 1. Átmenő tengely Lebegő pillangó Hosszú távon megbízható Optimális tömörség Forgató nyomatékot jobban átviszi Két részből álló tengely Danfoss District Energy Division 7

8 2. Biztonsági siegergyűrű Könnyű karbantartás Vizsgálat 40 bar Danfoss District Energy Division 8

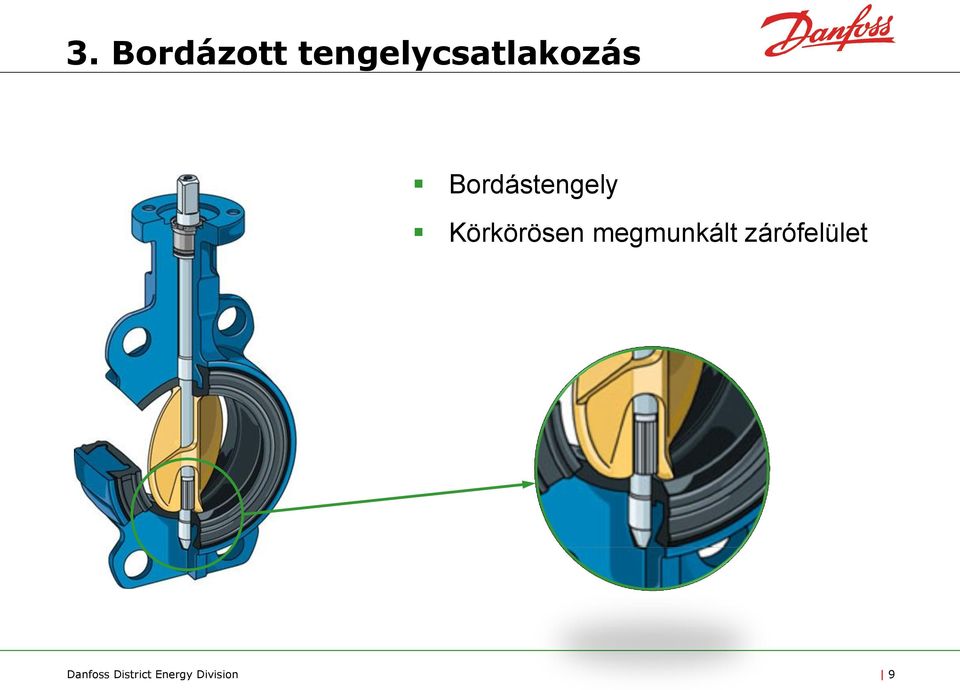

9 3. Bordázott tengelycsatlakozás Bordástengely Körkörösen megmunkált zárófelület Danfoss District Energy Division 9

10 Kézikarral VFY - WH/LH Data Nominal pressure: Nominal size: Kvs range: Flow characteristic: Temperature range: Connections: VFY WH/LH PN (10) 16 DN / m3/h C Wafer / Lug VFY-WH VFY-LH Material Disc: Liner: PA coated or SS EPDM Danfoss District Energy Division 10

11 Fokozóművel VFY - WG/LG Data Nominal pressure: Nominal size: Kvs range: Flow characteristic: Temperature range: Connections: VFY WG/LG PN (10) 16 DN m3/h C Wafer / Lug VFY-WG VFY-LG Material Disc: Liner: PA coated or SS EPDM Danfoss District Energy Division 11

12 Motoros VFY - WA VFY-WA Data Nominal pressure: Nominal size: Kvs range: Flow characteristic: Temperature range: Connections: Material Disc: Liner: VFY WA PN (10) 16 DN m3/h C Wafer PA coated or SS EPDM Danfoss District Energy Division 12

13 Állítóművek (VFY-WA, AMB-Y) ON-OFF actuators 230V AC or 24V AC IP 65 Torque limiter with polyswitch Secured manual override Position indicator Guaranteed actuations or 2 years Up to 100 starts / hour Danfoss District Energy Division 13

14 Beépítési javaslatok A szerelvény élettartamának meghosszabbítása érdekében érdemes betartani a gépkönyv előírásait a beépítési helyzetet és a távolságokat illetően. Erősen turbulens helyekre való beépítés csökkenti az élettartamot Danfoss District Energy Division 14

15 Visszacsapó szelepek (NVD) Department (slide master) Optional text Date 15

16 Funkció Danfoss District Energy Division 16

17 Visszacsapó szelep kiválasztása Kiválasztási tényezők: Tömörség Nyomásesés Vízütés Beépítési pozíció Közeg paraméterek Közeg paraméterek: Nyomás (bar) Hőmérséklet (C ) Közeg kémhatás (ph) Áramlási seb (m/sec.) Térfogatáram (m 3 /h) Viszkozitás (cpo) Danfoss District Energy Division 17

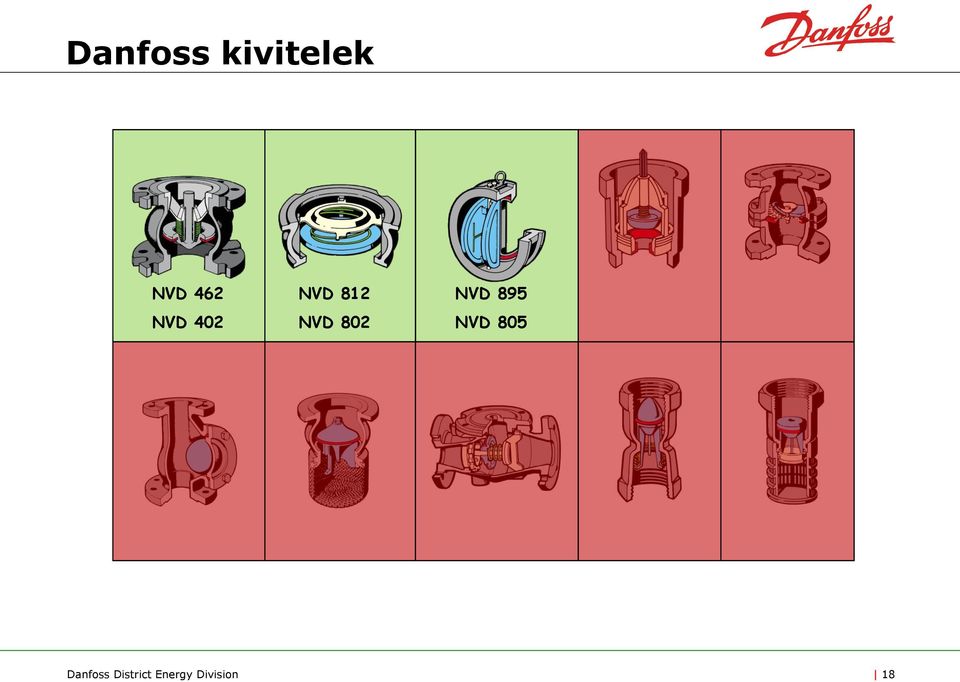

18 Danfoss kivitelek NVD 462 NVD 402 NVD 812 NVD 802 NVD 895 NVD 805 Danfoss District Energy Division 18

19 Karimás típus BODY Áramvonalas belső kialakítás Könnyű karbantartás Záróelem Lamináris áramlás a spec. Belső kialakítás miatt Alacsony nyomásesés Alacsony surlódás Axiális vezető Kis mértékű vízütés (a rövid axiális elmozdulásnak köszönhetően) Csendes működés NVD 462 NVD 402 Tömörzárás Kiváló tömörzárás Tömörzárás bármely beépítési helyzetben Megmunkált tömítőfelület DN Hőm C Cserélhető belső részek DN Hőm C 462 olcsósított verzió Danfoss District Energy Division 19

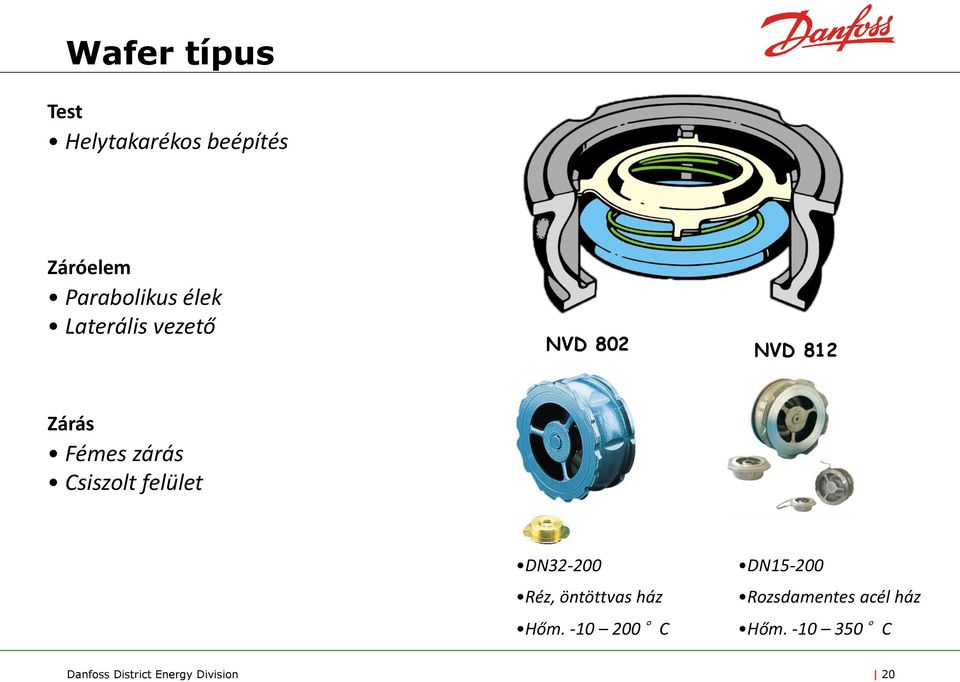

20 Wafer típus Test Helytakarékos beépítés Záróelem Parabolikus élek Laterális vezető NVD 802 NVD 812 Zárás Fémes zárás Csiszolt felület DN Réz, öntöttvas ház Hőm C DN Rozsdamentes acél ház Hőm C Danfoss District Energy Division 20

21 Duplalemezes típus Helytakarékos megoldás Lágytömítés Önbeálló lemezek Tetszőleges beépítési helyzet Széles mérettartomány DN Rozsdament es lemez DN Alu bronz lemezek Danfoss District Energy Division 21

22 SIZING Ha a visszacsapó szelep nincs megfelelően kiválasztva zajproblémát okozhat vagy előfordulhat, hogy egyátalán nem lép működésbe. Danfoss District Energy Division 22
