1 ABOUT hu distributed by KERINGTETŐ EGYSÉGEK DN 20 KOMPAKT MEGOLDÁS EGYSZERŰ TELEPÍTÉS ÉS KARBANTARTÁS SOKOLDALÚAN FELHASZNÁLHATÓ MINDEN IRÁNYÍTÁS ALATT

2 Termosztatikus keverőszelepek "L" comfort termosztatikus keverőszelepek V07.AA Termosztatikus keverőszelep HMV rendszerekhez Kvs 1, C "vizkőmentes" Áramlási együttható: Kv 1,6 Hőmérséklet-beállítási tartomány: C V07.AB Termosztatikus keverőszelep HMV rendszerekhez Kvs 1, C "vízkőmentes" Áramlási együttható: Kv 1,6 Hőmérséklet-beállítási tartomány: C V AA Rp 3/ V07 M20 0AA G 3/4 M V07 M25 0AA G 1 M V07.AA.L2 Termosztatikus keverőszelep HMV rendszerekhez Kvs 1, C "vízkőmentes" Hollanderes csatlakozóval, visszapó szeleppel Áramlási együttható: Kv 1,6 Hőmérséklet-beállítási tartomány: C V AB Rp 3/ V07 M20 0AB G 3/4 M V07 M25 0AB G 1 M V07.AB.L2 Termosztatikus keverőszelep vízhő szaniter rendszerekhez Kvs 1, C Hollanderes csatlakozó, visszapó szeleppel Áramlási együttható: Kv 1,6 Hőmérséklet-beállítási tartomány: C V07 M20 0AA L2 G 3/4 M V07 M25 0AA L2 G 1 M V07 M20 0AB L2 G 3/4 M V07 M25 0AB L2 G 1 M Forrázásvédelem, HMV keverés cirkulációs csatlakozással Állandó hőfokú keverés padlófűtéshez 2

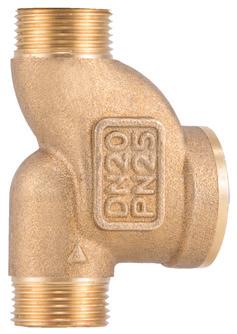

3 Termosztatikus keverőszelepek Visszatérőhőmérsékletkorlátozó (kazánvédő)termosztatikuskeverőszelepek V13 Visszatérő hőmérséklet korlátozó (kazánvédő) termosztatikus keverő szelep, vegyes tüzelésű kazánokhoz Kvs 3,2 Áramlási együttható: Kv 3,2 Antikondenzációs beállítás: C Átkötöszakasz teljes zárási hőmérséklete: Tkevert=Tbeállított+10 C Maximális üzemi hőmérséklet: 100 C V14 Visszatérő hőmérséklet korlátozó (kazánvédő) termosztatikus keverő szelep, vegyes tüzelésű kazánokhoz Kvs 9 Áramlási együttható: Kv 9 Antikondenzációs beállítás: C Átkötöszakasz teljes zárási hőmérséklete: Tkevert=Tbeállított+10 C Maximális üzemi hőmérséklet: 100 C Méret C V13 M25 00A G 1 M V13 M25 00B G 1 M V13 M25 00C G 1 M V13 M25 00D G 1 M V13.L1 Visszatérő hőmérséklet korlátozó (kazánvédő) termosztatikus Keverő szelep, vegyes tüzelésű kazánokhoz Kvs 3,2 Hollanderes (cafni) csatlakozóval Áramlási együttható: Kv 3,2 Antikondenzációs beállítás: C Átkötöszakasz teljes zárási hőmérséklete: Tkevert=Tbeállított+10 C Maximális üzemi hőmérséklet: 100 C Méret C V13 M25 00A L1 G 3/4 M V13 M25 00B L1 G 3/4 M V13 M25 00C L1 G 3/4 M V13 M25 00D L1 G 3/4 M V13-V14: diagram puffertárolóval párhuzamosan Méret C V A Rp V14 M32 00A G 1 1/4 M V B Rp V14 M32 00B G 1 1/4 M V C Rp V14 M32 00C G 1 1/4 M V D Rp V14 M32 00D G 1 1/4 M V14.L1 Visszatérő hőmérséklet korlátozó (kazánvédő) termosztatikus Keverő szelep, vegyes tüzelésű kazánokhoz Kvs 9 Hollanderes (cafni) csatlakozóval Áramlási együttható: Kv 9 Antikondenzációs beállítás: C Átkötöszakasz teljes zárási hőmérséklete: Tkevert=Tbeállított+10 C Maximális üzemi hőmérséklet: 100 C Méret C V14 M32 00A L1 G 1 M V14 M32 00B L1 G 1 M V14 M32 00C L1 G 1 M V14 M32 00D L1 G 1 M

4 Keverő szelepek és motorok 3 járatú keverőszelepek és kétértékű (bivalens)szelepek 460 Háromjáratú keverőszelep Belső menetes Maximális üzemi hőmérséklet: 110 C Méret Kv M N Rp 1/2 1, M A Rp 1/2 2, M B Rp 3/ M C Rp 3/ M D Rp M E Rp M F Rp 1 1/ M G Rp 1 1/ M L Rp 1 1/ M M Rp V52 Bivalens (két értékű) 4 járatú keverő szelep BM. Felhasználható keverő (3 belépő, 1 kilépő) és váltó (1 belépő, 3 kilépő) szelepként. Üzemi hőmérséklet tartomány: C Elfordulás: 90 Az elzáró forgási nyomatéka: <5 N m Átszivárgás: <0,1% Megfelelő folyadékok: felhasználható fűtési-hűtési rendszerekben, max. 50% fagyálló töménységig Méret Kv V MC Rp 3/4 6, V MI Rp V52 és V53 használata keverőszelepként V60 Maximális üzemi hőmérséklet: 110 C Méret Kv V M D G 1 F+G 1 1/2 M V M E G 1 F+G 1 1/2 M

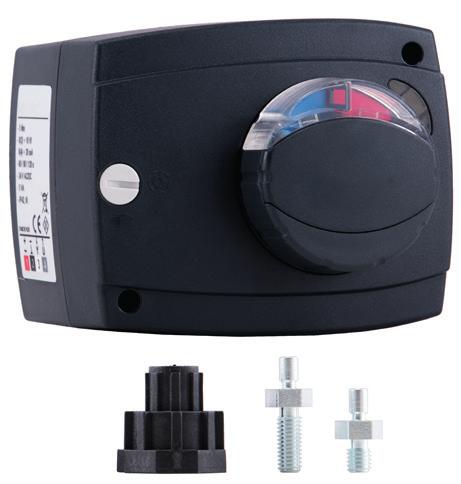

5 Keverő szelepek és motorok Motorok menetes szelepekhez M03.3 Motor keverőszelepekhez, működési tartomány 0-90, három pont szabályozás, Rögzítő és elforgulás gátló csavarral, adapterrel, 1,5 m fix kábellel (mikrokapcsoló csak a hat pólusú változatban) Forgatónyomaték: 10 N m Védelmi osztály: IP 44 Energiafogyasztás: 4 VA Mikrokapcsoló névleges terhelhetősége: 6 (1) A V M DA B , M GA B , M DB B , M GB B , M DA B , M GA B , M DB B , M GB B , M03.2 Motor keverőszelepekhez, (váltó üzemmód) működési tartomány 0-90, két pont szabályozás, Rögzítő és elforgulás gátló csavarral, adapterrel, 1,5 m fix kábellel (mikrokapcsoló csak a hat pólusú változatban) Forgatónyomaték: 10 N m Védelmi osztály: IP 44 Energiafogyasztás: 4 VA Mikrokapcsoló névleges terhelhetősége: 6 (1) A V M AA B , M HA B , M AB B , M HB B , M AA B , M AB B , P27T2 Állandó hőfokon tartó vezérlés keverőszekepekhez, működési tartomány 0-90, hőmérséklet beállítás: 5-95 C, Pt 1000 érzékelővel, csőre rögzítő szettel, rögzítő és elforgulás gátló csavarral, adapterrel Hőmérséklet-beállítási tartomány: 5-95 C Forgatónyomaték: 6 N m Védelmi osztály: IP 42 Energiafogyasztás: 6 VA V P T , M04 Motor keverőszelepekhez, működési tartomány 0-90, arányos szabályzással 0 (2)-10 V, Rögzítő és elforgulás gátló csavarral, 1,95 m fix kábellel Forgatónyomaték: 10 N m Visszacsatolás: 0 10 V/4 20 ma Védelmi osztály: IP 44 Energiafogyasztás: 4 VA V M MA B ,

6 Keverő szelepek és motorok Karimás szelepek és motorok P51 Háromjáratú karimás keverőszelep-pn 6 Maximális üzemi hőmérséklet: 120 C Maximális üzemi nyomás: 6 bár Anyag: öntöttvas Méret Kv P M M DN P M N DN P M O DN P M P DN P M Q DN P M R DN P M S DN M07.K Motor karimás keverőszelepekhez, műkődési taromány 0-90, három pont szabályzás, mikrokapcsolóval, adapter készlettel (P87) Forgatónyomaték: 18 N m Védelmi osztály: IP 65 Frekvencia: Hz Energiafogyasztás: 4,5 VA Mikrokapcsoló névleges terhelhetősége: 6 (1) A V M OA AK , M07.3QK Motor karimás keverőszelepekhez, műkődési taromány 0-90, arányos 0-10 V szabályzás, mikrokapcsolóval, adapter készlettel (P87) Forgatónyomaték: 15 N m Védelmi osztály: IP 65 Frekvencia: Hz Energiafogyasztás: 6 VA V M QA AK 24 ac/dc ,

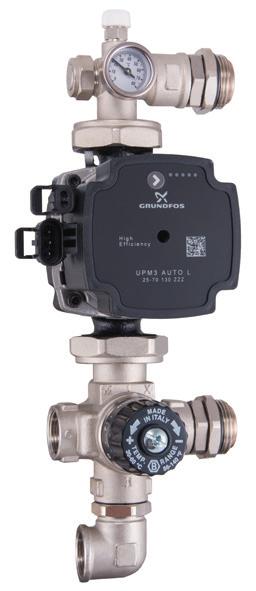

7 Keringtető egység és kiegészítők, alkatrészek Keringtető és keverő egység 17B.N-17B.1.N Süllyesztett keverő egység termosztatikus keverő szeleppel, hőmérővel, kézi légtelenitővel. Csatlakozó szerelvényekkel osztóhoz, könyökkel a előremenőhőz. A szivattyú nélküli és a sárga színnel jelőltek csak rendelésre. Maximális üzemi nyomás: 10 bar A második elosztótól való csatlakozási távolság: 211 mm A feltüntetett Kvs érték csak a keverőszelepre vonatkozik Méret Kv Szivattyú C 17B 040 N0S Rp 3/4 - G 1 M 3,5 UPM3 AUTO L B 040 N0I Rp 3/4 - G 1 M 3,5 Yonos Para RKA B 040 N00 Rp 3/4 - G 1 M 3,5 (Extra EU) UPSO B.N-18B.1.N Süllyesztett keverő egység termosztatikus keverő szeleppel és by-pass szeleppel (2-6,5 m.v.o.), hőmérővel, kézi légtelenitővel. Csatlakozó szerelvényekkel osztóhoz, könyökkel a előremenőhőz. A szivattyú nélküli és a sárga színnel jelőltek csak rendelésre. Maximális üzemi nyomás: 10 bar A második elosztótól való csatlakozási távolság: 211 mm A feltüntetett Kvs érték csak a keverőszelepre vonatkozik Méret Kv Szivattyú C 18B 040 N1S Rp 3/4 - G 1 M 3,5 UPM3 AUTO L B 040 N1I Rp 3/4 - G 1 M 3,5 Yonos Para B 040 N10 Rp 3/4 - G 1 M 3,5 (Extra EU) UPSO B.N Süllyesztett keverő egység termosztatikus keverő szeleppel C, hőmérővel, kézi légtelenitővel. Csatlakozó szerelvényekkel osztóhoz. A szivattyú nélkül csak rendelésre. Hőmérséklet-beállítási tartomány: C Maximális üzemi nyomás: 10 bar A második elosztótól való csatlakozási távolság: 211 mm A feltüntetett Kvs érték csak a keverőszelepre vonatkozik Méret Kv Szivattyú 27B 040 N0P 1 G 1 M 2,5 Para /7-50/SC B 040 N0S 1 G 1 M 2,5 UPM3 AUTO L B 040 N0M 1 G 1 M 2,5 (Extra EU) UPSO

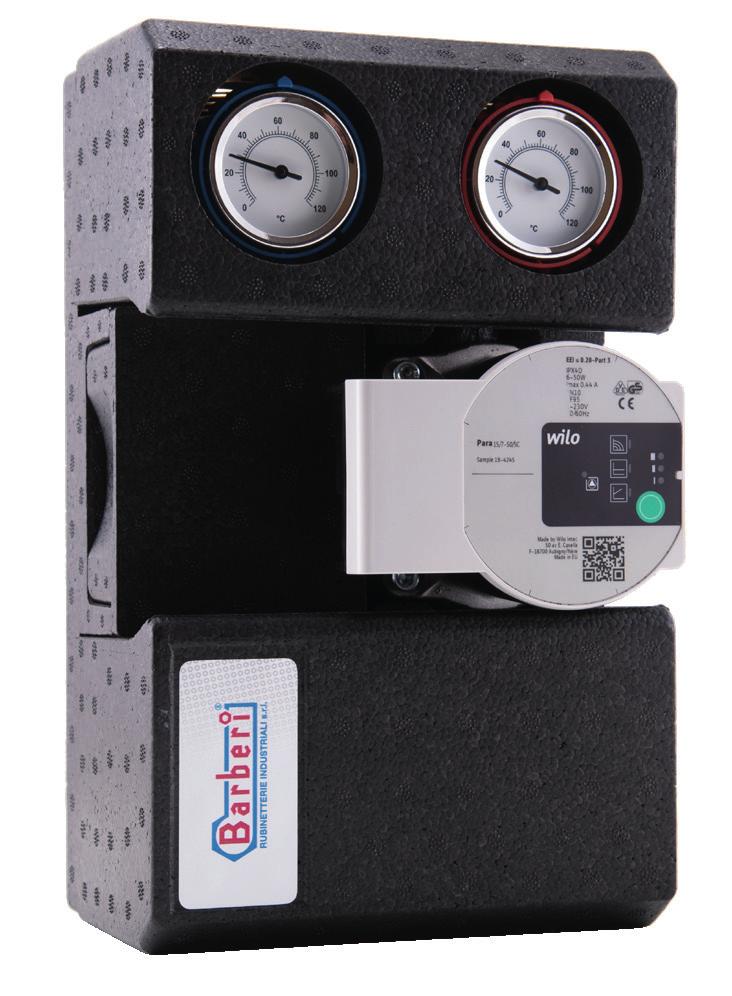

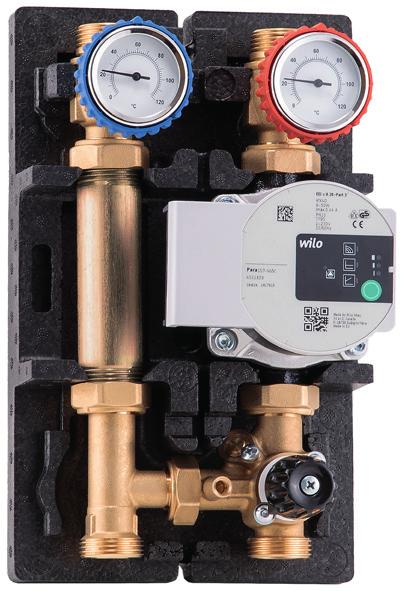

8 Keringtető egység és kiegészítők, alkatrészek Keringtető és szabályozó csoportok DN 20 01G.DN20 Keringtető egység keverés nélkül -forgatható- DN 20 - by-pass csatlakozó nélkül Maximális üzemi nyomás: 10 bar Csatlakozási távolság: 90 mm Méret Szivattyú 01G X G 1 M - (G 1 M+G 3/4 F) Szivattyú nélkül 1-01G P G 1 M - (G 1 M+G 3/4 F) Para /7-50/SC G L G 1 M - (G 1 M+G 3/4 F) UPM3 AUTO G F G 1 M - (G 1 M+G 3/4 F) (Extra EU) UPSO G.DN20 Keringtető egység termosztatikus keveréssel -forgatható- DN 20, - by-pass csatlakozó nélkül Maximális üzemi nyomás: 10 bar Csatlakozási távolság: 90 mm A feltüntetett Kvs érték csak a keverőszelepre vonatkozik Méret Kv Szivattyú C 02G X G 1 M - (G 1 M+G 3/4 F) 3,5 Szivattyú nélkül G P G 1 M - (G 1 M+G 3/4 F) 3,5 Para /7-50/SC G L G 1 M - (G 1 M+G 3/4 F) 3,5 UPM3 AUTO G F G 1 M - (G 1 M+G 3/4 F) 3,5 (Extra EU) UPSO G X E G 1 M - (G 1 M+G 3/4 F) 3,5 Szivattyú nélkül G P E G 1 M - (G 1 M+G 3/4 F) 3,5 Para /7-50/SC G L E G 1 M - (G 1 M+G 3/4 F) 3,5 UPM3 AUTO G F E G 1 M - (G 1 M+G 3/4 F) 3,5 (Extra EU) UPSO G.04.DN20 Keringtető egység 3 járatú (motoros) keverő szeleppel -forgatható- DN 20, M030101DAB motorral,- by-pass csatlakozó nélkül Maximális üzemi nyomás: 10 bar Csatlakozási távolság: 90 mm Forgatónyomaték: 10 N m Védelmi osztály: IP 44 Energiafogyasztás: 4 VA A feltüntetett Kvs érték csak a keverőszelepre vonatkozik Méret Kv V pólusok száma Szivattyú 07G X G 1 M - (G 1 M+G 3/4 F) Szivattyú nélkül 1,5 1-07G P G 1 M - (G 1 M+G 3/4 F) Para /7-50/SC-9 1,5 1-07G L G 1 M - (G 1 M+G 3/4 F) UPM3 AUTO ,5 1-07G F G 1 M - (G 1 M+G 3/4 F) (Extra EU) UPSO ,5 1 - kábel [m] 8

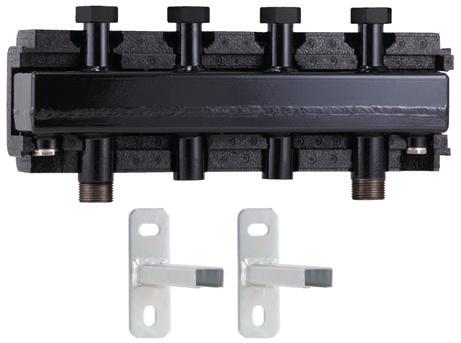

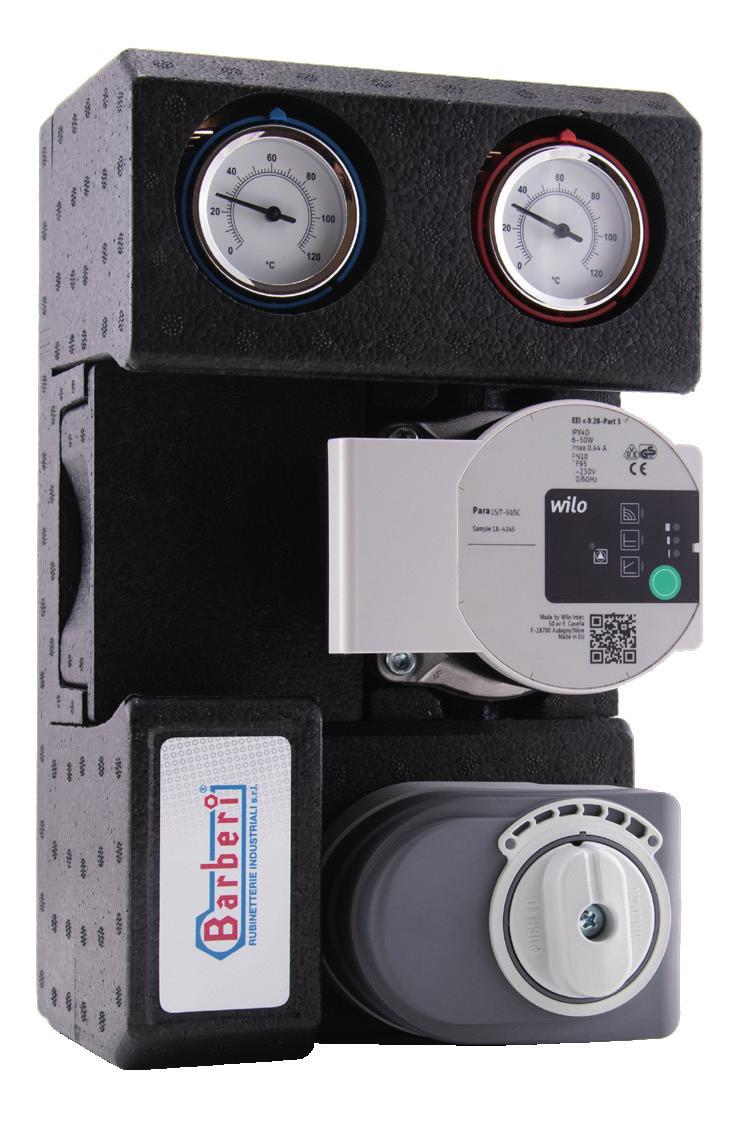

9 Keringtető egység és kiegészítők, alkatrészek Keringtető és szabályozó csoportok DN 20 07G.DN20 Keringtető egység 3 járatú (motoros) keverő szeleppel -forgatható- DN 20,- by-pass csatlakozó nélkül Maximális üzemi nyomás: 10 bar Csatlakozási távolság: 90 mm A feltüntetett Kvs érték csak a keverőszelepre vonatkozik Méret Kv Szivattyú 07G X G 1 M - (G 1 M+G 3/4 F) 4 Szivattyú nélkül 1-07G P G 1 M - (G 1 M+G 3/4 F) 4 Para /7-50/SC G L G 1 M - (G 1 M+G 3/4 F) 4 UPM3 AUTO G F G 1 M - (G 1 M+G 3/4 F) 4 (Extra EU) UPSO P72.DN20 Osztó-gyüjtő keringtető egységekhez., hőszigetteléssel és fali rögzítő szettel. Csatlakozó hollanderekkel DN 20 Maximális üzemi hőmérséklet: 100 C Maximális üzemi nyomás: 4 bar Csatlakozási távolság: 90 mm Anyag: acél Méret m 3 /h zónák száma P G 1 M - G 1 RN P G 1 M - G 1 RN P74.DN20 Osztó-gyüjtő hidraulikus váltóval (Sinus) keringtető egységekhez., hőszigetteléssel és fali rögzítő szettel. Csatlakozó hollanderekkel Maximális üzemi hőmérséklet: 110 C Maximális üzemi nyomás: 4 bar Csatlakozási távolság: 90 mm Anyag: acél Méret m 3 /h zónák száma P G 1 M - G 1 RN P G 1 M - G 1 RN D.DN20 Fali rögzítő készlet keringtető egységekehez, csavarokkal és kampókkal Lyuk távolsága: 45 mm Lyuk átmérője: 8 mm 42D 020 Z00 I

10 Zóna és váltó szelepek 3 járatú motoros váltó szelepek Y járatú váltó szelep, 2 pontos motorral, -Külső menetes csatlakozással 3/4", 1", molex aljzattal, három pólusú kábellel. (használható hozzá a négy pólusú kábel is) Maximális nyomáskülönbség: 1 bár Elfordulás: 60 Védelmi osztály: IP 40 Méret Kv V Y MR1 G 3/4 M Y MR1 G 1 M Y73.1 Kompakt -csökkentett beépítési távolságú- 3 járatú váltó szelep, 2 pontos motorral, -Külső menetes csatlakozással 1", 1 1/4", molex aljzattal,három pólusú kábellel. (használható hozzá a négy pólusú kábel is) Maximális nyomáskülönbség: 1 bár Elfordulás: 60 Védelmi osztály: IP 40 Méret Kv V Y MR1 G 1 M Y MR1 G 1 1/4 M Y járatú váltó szelep, 2 pontos motorral, -roppantó gyűrűs csatlakozással 22, 28 mm, molex aljzattal, három pólusú kábellel. (használható hozzá a négy pólusú kábel is) Maximális nyomáskülönbség: 1 bár Elfordulás: 60 Védelmi osztály: IP 40 Méret Kv V Y MR1 22 mm Y MR1 28 mm

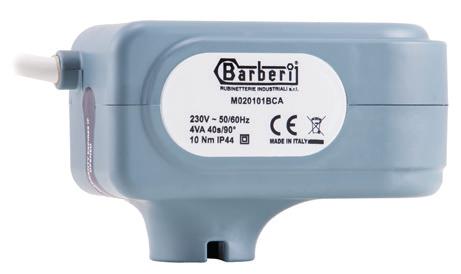

11 Zóna és váltó szelepek 2 járatú motoros golyós csapok P94 Motorozható golyóscsap krómózott KB fix Maximális nyomáskülönbség: 16 bar Maximális üzemi nyomás: 16 bar P95 Motorozható golyóscsap krómózott fix KK Maximális nyomáskülönbség: 16 bar Maximális üzemi nyomás: 16 bar P C00 G 3/4 M - G 1/2 F - DN P C00 G 1 M - G 3/4 F - DN P C00 G 1 1/4 M - G 1 F - DN P C00 G 1 1/2 M - G 1 1/4 F - DN P94.L1 Motorozható golyóscsap krómózott KB hollanderes Maximális nyomáskülönbség: 16 bar Maximális üzemi nyomás: 16 bar P C00 L1 G 1/2 M - G 1/2 F - DN P C00 L1 G 3/4 M - G 3/4 F - DN P C00 L1 G 1 M - G 1 F - DN P C00 L1 G 1 1/4 M - G 1 1/4 F - DN M02 Motor kétjáratú golyóscapokhoz 2 pont vezérléssel, elfordulás: 90, rögzítő csavarral 1m kábellel Forgatónyomaték: 10 N m Védelmi osztály: IP 44 V M BC A , M BC A , M CC A , M CC A , P C00 G 3/4 M - G 1/2 M P C00 G 1 M - G 3/4 M P C00 G 1 1/4 M - G 1 M P C00 G 1 1/2 M - G 1 1/4 M P95.L2 Kétjáratú krómozott golyóscsap KK hollanderekkel Maximális nyomáskülönbség: 16 bar Maximális üzemi nyomás: 16 bar P C00 L2 G 1/2 M - G 1/2 M P C00 L2 G 3/4 M - G 3/4 M P C00 L2 G 1 M - G 1 M P C00 L2 G 1 1/4 M - G 1 1/4 M Y58.1, Y73.1, Y28.1: zónaszelep - prioritás a fűtés és a melegvíz előállítása között 11

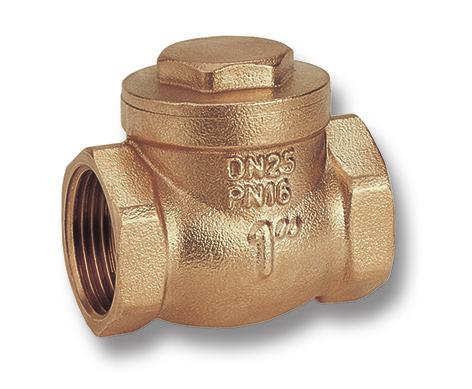

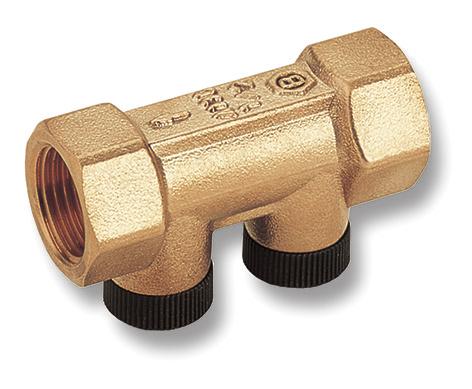

12 ellenőrző szelepek és lábszelepek Ellenőrző szelepek és lábszelepe 005 Visszacsapó szelep -BB- Műanyag tányérral, gumi (NBR) tömítéssel Igény szerint ACS tanúsítvány Igény szerint galvanikus kezelés D.M. 174-nek megfelelő 195 STAR visszacsapó szelep -BB- mérőcsatlakozókkal- Maximális üzemi nyomás: 16 bár Méret P [bar] G 1/4 F G 3/8 F G 1/2 F G 3/4 F G 1 F G 1 1/4 F G 1 1/2 F G 2 F G 2 1/2 F G 3 F G 4 F Békanyelves visszacsapó szelep -BB- gumi tömítéssel 5"-os és 6"-os méret bronzban Méret P [bar] G 3/8 F G 1/2 F G 3/4 F G 1 F G 1 1/4 F G 1 1/2 F G 2 F G 2 1/2 F G 3 F G 4 F G 5 F G 6 F G 1/2 F G 3/4 F G 1 F Lábszelep rozsdamentes szűrővel egybeépítve Szűrő tipus: lásd a fejezet elején Méret háló P fajtája [bar] G 1/2 F A G 3/4 F A G 1 F A G 1 1/4 F A G 1 1/2 F A G 2 F A G 2 1/2 F A G 3 F A G 4 F A A felhasználás és a felhasználási pont különbsége: 055 vagy 195 az ivóvíz rendszer bemeneténél, 005 a recirkulációs áramkörön 12

13 Szennyeződésgyűjtő szűrők V70 T szűrő sárgaréz -KK- rozsdamentes szűrővel Maximális üzemi nyomás: 25 bár Szűrő tipus: lásd a fejezet elején Méret háló fajtája DN V70 A G 3/4 M A A V70 szűrő függőleges működési elve A V70 szűrő előnyei: - T- alakú kompakt test; - alkalmas függőleges csőhöz előnyösen felfelé áramló irányban: a test T-alakja a részecskéket a háló és a test között összegyűjti, korlátozva azok visszafolyását. V70 szűrő használata melegvíz rendszerben - Szűrők használata zárt áramkörökben 050 Y szűrő sárgaréz (3"-4" méretben bronzból) -BBrozsdamentes szűrővel Maximális üzemi nyomás: 16 bár Szűrő tipus: lásd a fejezet elején A 3"-os és 4"-os mérethez nézze meg a 049-es kódot Méret Kv háló fajtája G 1/4 F 1,6 A G 3/8 F 3 A G 1/2 F 4,5 A G 3/4 F 7 A G 1 F 7,8 A G 1 1/4 F 15 A G 1 1/2 F 21 A G 2 F 34 A G 2 1/2 F 64 A G 3 F 81 B G 4 F 102 B P21 Y szűrő sárgaréz -KK- rozsdamentes szűrővel, tömítéssel Maximális üzemi nyomás: 16 bár Szűrő tipus: lásd a fejezet elején Méret Kv háló fajtája P G 1/2 M 2,75 A P G 3/4 M 4,75 A P G 1 M 7,3 A P G 1 1/4 M 16 A

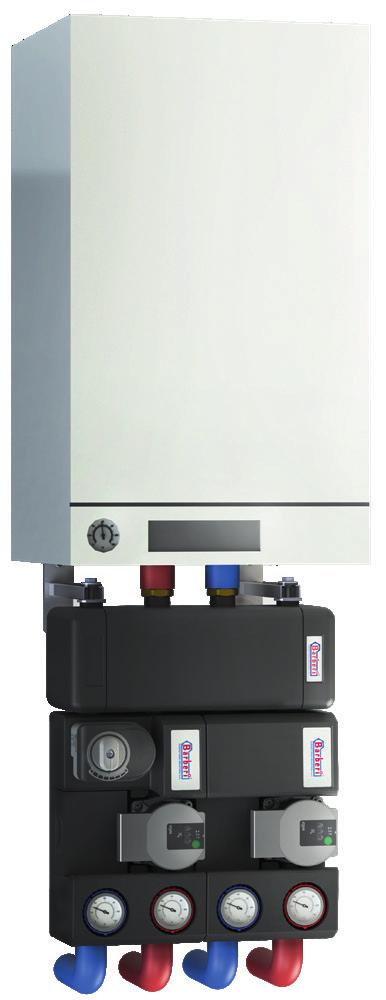

14 Keringtető egységeink megoldást nyújtanak minden szükséges helyzetben DN 20 DN 25 DN 32 SMALL HOMES MEDIUM HOMES LARGE HOMES DP2019r0-HU KAPCSOLÓDÓ TERMÉKEK Fedezze fel a többi termékünket is Via Monte Fenera, Valduggia (VC) - Italy barberi@barberi.it A Barberi fenntartja a jogot, hogy a jelen információkat előzetes értesítés nélkül módosítsa; A Barberi nem vállal felelősséget a sérülésekért vagy károkért, amelyek emberek vagy más anyagok miatt merülhetnek fel a javasolt cikkektől eltérő, nem megfelelő felhasználás miatt.
