MŰSZAKI KÖVETELMÉNYEK A 306/2011. (XII. 23.) Kormányrendelet szerint

Átírás

1 MŰSZAKI KÖVETELMÉNYEK A 306/2011. (XII. 23.) Kormányrendelet szerint Általános követelmények, információk 1.) A kiviteli tervdokumentáció tartalma a jogerős, végrehajtható és hatályos (érvényes) létesítési engedély és a hozzá tartozó engedélyezési tervdokumentáció alapján készített írásos dokumentumok és tervrajzok összessége. 2.) Az építmény jellegének megfelelő szakterületi sajátosságoknak, tartalmi követelmények részletezése: 2.1 Az építményrészek, a szerkezeti elemek, a beépített berendezések stb. térbeli elhelyezkedését, méretét, mennyisége: A részletes leírást a kiviteli tervdokumentáció (közbeszerzési műszaki leírás) tartalmazza, mely az ajánlatkérési dokumentációban található. 2.2 A kész állapotra vonatkozó műszaki és minőségi követelmények: A követelményeket a kiviteli tervdokumentáció (közbeszerzési műszaki leírás) tartalmazza, mely az ajánlatkérési dokumentációban található. A munkákat I. osztályú minőségben kell teljesíteni. (A feladatot az Ajánlatkérő a műszaki átadás-átvételi eljárás megkezdésének napján tekinti teljesítettnek feltéve, hogy a nyertes Ajánlattevő a munkákat az ajánlatkérés dokumentumaiban meghatározott és általa vállalt feltételeknek megfelelően mind mennyiségi, mind minőségi értelemben rendeltetésszerű és biztonságos használatra alkalmas módon elvégezte, és azt az Ajánlatkérő a nyertes Ajánlattevőtől átvette. Ajánlattevő tudomásul veszi, hogy a hatóságok, szakhatóságok, kezelők, üzemeltetők, tulajdonosok előírásaiban foglalt bizonyíthatóan az ajánlattevő mulasztásából eredő hibákat, hiányosságokat, attól függetlenül, hogy a műszaki átadás-átvételi eljárás sikeres lezárása megtörtént, a szerződés keretén belül köteles a Vállalkozói díj (ajánlati ár) terhére kijavítani, pótolni, illetve kiegészíteni.) 2.3 Az építmény megvalósítását, a kivitelezés módját befolyásoló körülmények, szolgáltatások: - A kivitelezést folyamatos (a munkavégzés teljes időtartama alatt jelen lévő) helyszíni munkavezetői (építésvezetői) irányítás mellett kell végezni. - Az létesítési engedélyben megfogalmazott előírások teljesítése a nyertes ajánlattevő feladata. - A munkaterület átadása előtt a kivitelezés során érintett építményekről, műtárgyakról, a munkaterületről és közvetlen környékéről/környezetéről (például: közterületi burkolatokról, kerékpárútról, kapubejárókról, az építéssel érintett közterületről, burkolt felületekről, zöldfelületről, szomszédos épületekről, építményekről, víz és szennyvízelvezető műtárgyakról, villamos energia hálózatról, távközlési hálózatról, útcsatlakozásokról, stb.) a nyertes ajánlattevőnek saját költségére videofelvételt és fotókat kell készítenie és annak egy példányát CDn/DVD-n legkésőbb a munkaterület átadáskor át kell adni az Ajánlatkérőnek. - Az építési és bontási munkák technológiáját/módját a kivitelezési munkák megkezdése előtt úgy kell megválasztani, hogy a környező építményekben (épületrészekben) az károsodást ne okozzon. Azoknál a szomszédos épületeknél, ahol már jelenleg is komolyabb repedések láthatók, állapotfelvételt kell készíteni, a 1/7. oldal

2 tulajdonos hozzájárulása esetén a repedt falakat a folyamatos ellenőrizhetőség érdekében gipszpogácsával kell ellátni és a változásokat figyelemmel kell kísérni és azt az építési naplóban szerepeltetni kell. Ha a tulajdonos ehhez nem járul hozzá, azt is kell dokumentálni. - A nyertes Ajánlattevő/Vállalkozó felelőssége, hogy az építéssel, átépítéssel felújítással, nem érintett építményekben/építményrészekben károkozás ne történjen a kivitelezésből adódóan sem. - A kivitelezéshez az ingatlanok elengedhetetlenül szükséges részét/területét lehet csak igénybe venni, használni. 2.4 Az ajánlattételt lényegesen befolyásoló, építési beruházásnak nem minősülő, de azzal együtt elkészítendő munkák: A munkavégzés körülményeire vonatkozó különleges követelmények és körülmények: - A kivitelezés során a gyalogos forgalom szükség szerinti eltereléséről gondoskodni kell. - A kivitelezés alatt az építkezéssel érintett területen található ingatlanok megközelíthetését folyamatosan biztosítani kell a nyertes ajánlattevőnek/vállalkozónak. - A kivitelezés alatt az építkezéssel érintett területen található óvodában is folynak kivitelezési munkák így annak folyamatosan megközelíthetését, az óvodába való bejutást folyamatosan biztosítani kell. Ennek érdekében az Óvodában folyó kivitelezési munkákat végző Vállalkozóval folyamatosan egyeztetni kell. - Az építés miatt szükségessé váló eseti áramtalanításról, ivóvíz szolgáltatás szüneteltetéséről az érintett ingatlanok tulajdonosait előzetesen értesíteni kell a nyertes ajánlattevőnek a szolgáltatóval együttműködve. - A kivitelezési munkák a kapubejárók átépítése kapcsán érinti, illetve érintheti a Tolnai út szám közötti magáningatlanokat. A járda és kapubejárók közterületi kialakítása érintheti az ingatlanon belüli meglévő térburkolat kismértékű átalakítását, az átmenetek megfelelő kiképzése érdekében. 2.6 A munkavégzést lényegesen befolyásoló feltételek, különösen az időbeli, térbeli korlátozások és időjárási körülmények: - A kivitelezés ideje alatt nagy gondot kell fordítani az ideiglenes csapadékvíz rendezett elvezetésére, melyet a műszaki ellenőrrel folyamatosan egyeztetni szükséges. - A kivitelezés ideje alatt biztosítani kell a megkülönböztető jelzést használó járművek áthaladását, közlekedését a Nyárfa utcában. - A Tolnai utca és a Nyárfa utca lakosainak tájokoztatása szükséges az ingatlanok megközelítésének módjáról, időpontjáról. Részletezett követelmények, információk 1.) Alapadatok, okiratok 1.1 Az építési beruházás tárgyát képező építmény, építési tevékenység jellemző adatai: - Az építmény, építési tevékenység - előírások szerinti szabatos - megnevezése: Paks, Tolnai út Hétszínvirág Óvoda és Nyárfa utca közötti szakasz csapadékvíz elvezetés és szennyvízcsatorna összekötés kiépítése, valamint, közterület rendezése. - Az építési munkahely megjelölése: 7030 Paks, Tolnai út, Nyárfa utca 3652, 3669, 3670 hrsz. 2/7. oldal

3 - Az építmény, az építési tevékenység meghatározó paraméterei (teljesítőképessége, kapacitása, befogadóképessége, férőhelyszáma, jellemző mérete, stb.): - 260,5 m hosszon D=315 mm KG PVC csatornacső építése, - 47 m hosszon D=200 mm KG PVC csatornacső építése, - 55 m hosszon D=160 mm KG PVC csatornacső építése, - 48 m hosszon D=200 mm KG PVC szennyvízcsatorna összekötés kiépítése, m polimerbeton vízelvezető víznyelőrács építése, a hozzá tartozó öntöttvas ráccsal, - 263,5 m 2 területen 1,3 m széles térkő burkolatú járda építése szegély megtámasztással, - 12 db kapubejáró átépítése térkő burkolatú kapubejáróra 244,3 m 2 felületen, szegély megtámasztással, - 96,9 m 2 felületű térkő burkolatú, parkolásra alkalmas terület építése szegély megtámasztással, a járulékos munkákkal együtt az ajánlatkérési dokumentációkban szereplők szerint. - Az építési tevékenység jellege (új építmény építése, átalakítás, bővítés, bontás, stb.): Csapadék és szennyvízcsatorna építése, járda, kapubejáró átépítése és zöldfelület felújítása. - Az építés kívánt (tervezett) kezdési és befejezési időpontja: Szerződés időtartama a szerződés aláírásától számítva 80 nap. Az Ajánlatkérő felhívja a nyertes Ajánlattevő figyelmét arra, hogy a műszaki átadásátvételi eljárás megkezdésének feltétele, hogy a nyertes Ajánlattevő a szerződésben megadott (10 napos) időn belül a készre jelentést az Ajánlattevőhöz írásban eljuttassa. A készre jelentésben a nyertes Ajánlattevő köteles megjelölni a műszaki átadás-átvétel napját, amelynek szerződés szerinti teljesítés esetén legkésőbbi időpontja a szerződésben szereplő véghatáridő. 1.2 Előzmény okiratok: - Jogszabályban meghatározott esetekben jogerős, végrehajtható és hatályos (érvényes) építési/létesítési engedély: A létesítési engedélyt az ajánlatkérési dokumentáció tartalmazza. 1.3 Az ajánlatkérő által meghatározott különleges követelmények, körülmények, szolgáltatások: - Az építési tevékenységet befolyásoló, átlagostól eltérő körülmények, illetve környezeti tényezők (forgalom folyamatos fenntartása, más vállalkozónak egyidejűleg a térségben végzett tevékenysége, környezet-, természet- és örökségvédelmi követelmények, munkavégzési időszak korlátozása, stb.): - A munkaterület, a felvonulási terület és az ott található anyagok, eszközök, berendezések őrzéséről a nyertes Ajánlattevőnek/Vállalkozónak kell gondoskodnia. - Az ajánlattevő köteles a felvonulási, építési (munka) területet folyamatosan tisztántartani és az ideiglenes vízelvezetésről folyamatosan gondoskodni. - A kivitelezés teljes időtartama alatt folyamatosan biztosítani kell (pl.: az ingatlantulajdonosok, mentőszolgálat, a tűzoltóság és a rendőrség járműveinek) a közlekedés lehetőségét. - az ajánlatkérő által nyújtott szolgáltatások (felvonulási épület, villamos energia, építőgép, kiviteli tervek stb. rendelkezésre bocsátása): 3/7. oldal

4 - Az ajánlatkérő a kivitelezéshez rendelkezésre bocsátja a vállalkozási szerződés-tervezetben meghatározottak szerint a létesítési engedélyt, az engedélyezési és a kiviteli tervdokumentációkat. 2.) Közbeszerzési műszaki leírás: 2.1 Az építmény, az építési munka általános leírása: - telepítés, környezeti kapcsolatok, rendeltetés, funkció, technológia, akadálymentesítés, üzemeltetés stb.: A munkák részletes leírását a kiviteli tervdokumentáció (közbeszerzési műszaki leírás) tartalmazza, mely az ajánlatkérési dokumentációban található. - az építményrészek, rendeltetési egységek, helyiségek stb. tervrajzokra utaló felsorolása és azok kialakításának, követelményeinek, igényszintjének, felszereltségének, stb. részletes meghatározása: A részletes meghatározásokat a kiviteli tervdokumentáció (közbeszerzési műszaki leírás) tartalmazza, mely az ajánlatkérési dokumentációban található. 2.2 A tervezett műszaki megoldások leírása (építményrészek, szerkezetek, berendezések, készülékek, vezetékek, rendszerelemek stb.) tervrajzokra, azonosíthatóan utaló leírása: - az anyagminőségek és egyéb követelmények, figyelembe veendő szabványok, műszaki követelmények meghatározásával: - Az anyagminőségek és egyéb követelmények részletes leírását a kiviteli tervdokumentáció (közbeszerzési műszaki leírás) tartalmazza, mely az ajánlatkérési dokumentációban található. - A tervezett építménybe csak I. osztályú minőségű, az építéshez csak a 3/2003. (I. 25.) BM-GKM-KvVM együttes rendeletnek megfelelő anyagok és szerkezetek használhatók fel. A beépített anyagok, szerkezetek és berendezések minőségét folyamatosan bizonylatolni kell. - Anyagok eredete: Az ajánlattevő az ajánlatában, az ajánlatkérési dokumentáció előírásaival megegyező csak olyan új anyagok, szerkezetek, berendezések felhasználására tehet javaslatot, amelyek európai és/vagy nemzeti szabványokban, műszaki előírásokban, vagy műszaki irányelvekben szerepelnek, vagy rendelkeznek alkalmazási/forgalomba hozatali engedéllyel. A költségvetési kiírásokban, kiviteli tervdokumentációkban szereplő anyagok, szerkezetek, berendezések gyártmányának, típusának megjelölése a közbeszerzés tárgyának egyértelmű meghatározását szolgálja. Ha ajánlattevő az ajánlatadás során eltér az ajánlatkérési dokumentációban szereplő anyagok, szerkezetek, berendezések gyártmányától, típusától, úgy az ajánlattevőnek az ajánlatba be kell nyújtania az eltérésre vonatkozó egyenértékűségi nyilatkozatot, illetve az alkalmazott anyagok, szerkezetek, berendezések jellemző tulajdonságait, paramétereit (pl.: méret, csatlakozási igények, nyomó szilárdság, teljesítmény, stb.) bemutató műszaki dokumentumokat (forgalomba hozatali engedélyek, magyar nyelvű termékleírások) is, melyből egyértelműen megállapítható az egyenértékűség. Ha az ajánlattevő az ajánlatadás során nem tér el esetlegesen megjelölt ezen gyártmányoktól, típusoktól akkor erről kell benyújtani (nemleges tartalmú) nyilatkozatot. 2.3 Az egyenértékű alternatív műszaki megoldások lehetséges köre: - 4/7. oldal

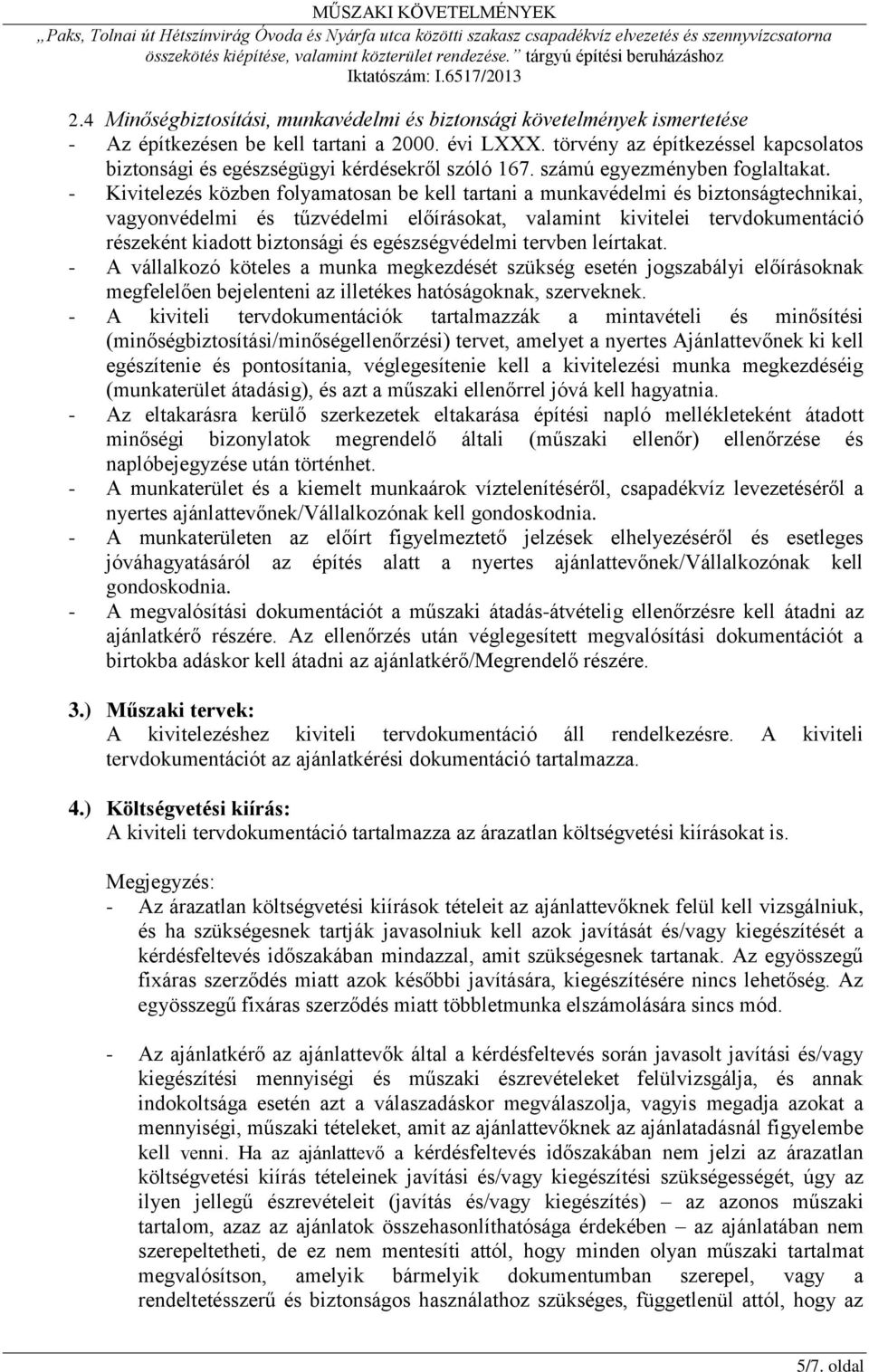

5 2.4 Minőségbiztosítási, munkavédelmi és biztonsági követelmények ismertetése - Az építkezésen be kell tartani a évi LXXX. törvény az építkezéssel kapcsolatos biztonsági és egészségügyi kérdésekről szóló 167. számú egyezményben foglaltakat. - Kivitelezés közben folyamatosan be kell tartani a munkavédelmi és biztonságtechnikai, vagyonvédelmi és tűzvédelmi előírásokat, valamint kivitelei tervdokumentáció részeként kiadott biztonsági és egészségvédelmi tervben leírtakat. - A vállalkozó köteles a munka megkezdését szükség esetén jogszabályi előírásoknak megfelelően bejelenteni az illetékes hatóságoknak, szerveknek. - A kiviteli tervdokumentációk tartalmazzák a mintavételi és minősítési (minőségbiztosítási/minőségellenőrzési) tervet, amelyet a nyertes Ajánlattevőnek ki kell egészítenie és pontosítania, véglegesítenie kell a kivitelezési munka megkezdéséig (munkaterület átadásig), és azt a műszaki ellenőrrel jóvá kell hagyatnia. - Az eltakarásra kerülő szerkezetek eltakarása építési napló mellékleteként átadott minőségi bizonylatok megrendelő általi (műszaki ellenőr) ellenőrzése és naplóbejegyzése után történhet. - A munkaterület és a kiemelt munkaárok víztelenítéséről, csapadékvíz levezetéséről a nyertes ajánlattevőnek/vállalkozónak kell gondoskodnia. - A munkaterületen az előírt figyelmeztető jelzések elhelyezéséről és esetleges jóváhagyatásáról az építés alatt a nyertes ajánlattevőnek/vállalkozónak kell gondoskodnia. - A megvalósítási dokumentációt a műszaki átadás-átvételig ellenőrzésre kell átadni az ajánlatkérő részére. Az ellenőrzés után véglegesített megvalósítási dokumentációt a birtokba adáskor kell átadni az ajánlatkérő/megrendelő részére. 3.) Műszaki tervek: A kivitelezéshez kiviteli tervdokumentáció áll rendelkezésre. A kiviteli tervdokumentációt az ajánlatkérési dokumentáció tartalmazza. 4.) Költségvetési kiírás: A kiviteli tervdokumentáció tartalmazza az árazatlan költségvetési kiírásokat is. Megjegyzés: - Az árazatlan költségvetési kiírások tételeit az ajánlattevőknek felül kell vizsgálniuk, és ha szükségesnek tartják javasolniuk kell azok javítását és/vagy kiegészítését a kérdésfeltevés időszakában mindazzal, amit szükségesnek tartanak. Az egyösszegű fixáras szerződés miatt azok későbbi javítására, kiegészítésére nincs lehetőség. Az egyösszegű fixáras szerződés miatt többletmunka elszámolására sincs mód. - Az ajánlatkérő az ajánlattevők által a kérdésfeltevés során javasolt javítási és/vagy kiegészítési mennyiségi és műszaki észrevételeket felülvizsgálja, és annak indokoltsága esetén azt a válaszadáskor megválaszolja, vagyis megadja azokat a mennyiségi, műszaki tételeket, amit az ajánlattevőknek az ajánlatadásnál figyelembe kell venni. Ha az ajánlattevő a kérdésfeltevés időszakában nem jelzi az árazatlan költségvetési kiírás tételeinek javítási és/vagy kiegészítési szükségességét, úgy az ilyen jellegű észrevételeit (javítás és/vagy kiegészítés) az azonos műszaki tartalom, azaz az ajánlatok összehasonlíthatósága érdekében az ajánlatában nem szerepeltetheti, de ez nem mentesíti attól, hogy minden olyan műszaki tartalmat megvalósítson, amelyik bármelyik dokumentumban szerepel, vagy a rendeltetésszerű és biztonságos használathoz szükséges, függetlenül attól, hogy az 5/7. oldal

6 adott feladat, feltétel, illetve munkanem a kiadott költségvetésben, vagy egyéb kiadott dokumentumban tételesen szerepel-e, vagy sem. - Az ajánlattevő ajánlatában eredetiben vagy egyszerű másolatban köteles benyújtani az ajánlatkérési dokumentáció részeként kiadott árazatlan költségvetési kiírások beárazásával elkészített a tételes beárazott költségvetéseket fejezet összesítővel és egy főösszesítővel. A kibocsátott költségvetési kiírásokat, az abban szereplő tételeket hiánytalanul beárazva kell benyújtani. Például tételek összevonására, az ajánlatkérő által megadottakon felül új tétel beírására, sor üresen hagyására, vagy 0 val történő beárazására, (ha csak az Ajánlatkérő erre nem ad lehetőséget a kiegészítő tájékoztatás megadása során) stb. nincs lehetőség. A költségvetéssel kapcsolatos észrevétel esetén az előző francia bekezdésben foglaltak szerint kell eljárni. Ha az ajánlattevő valamely tételhez nem ad meg egységárat (pl. mert technológiai sajátosság miatt nem értelmezhető), akkor ezt jelezni kell a költségvetésben is, ellenkező esetben az Ajánlatkérő úgy tekinti, hogy az ajánlattevő megajánlása nem fedi le a teljes műszaki tartalmat! Az ajánlatkérő által a kiegészítő tájékoztatás során jóváhagyott műszaki észrevételeket, munkákat és a Műszaki követelmények 5.2. pontjában megfogalmazott feladatokat külön-külön tételes költségvetésben kell szerepeltetni. A beárazott tételes költségvetések teljes terjedelmében - ideértve az ajánlatkérő által a kiegészítő tájékoztatás során jóváhagyott műszaki észrevételeket, munkákat és az 5.2. pontjában megfogalmazott feladatokat - tételek beárazása, munkanemenkénti összesítők és főösszesítők a szakmai ajánlat részét képezik. 5.) Ajánlatkérői elvárások, megoldandó feladatok, pontosítások, melyek az ajánlatok készítésekor figyelembe veendők: 5.1 Általános észrevételek és a tervdokumentációra vonatkozó pontosítások 1. A kivitelezés időtartama alatt az ajánlattevő feladata biztosítani és megoldani az építési/munkaterület ideiglenes csapadékvíz elvezetését. A megoldásokat a műszaki ellenőrrel folyamatosan egyeztetni kell! 2. Ajánlattevő feladata a kivitelezéshez szükséges ideiglenes melléklétesítmények (pl.: iroda konténer, mobil WC, stb.) biztosítása. 3. A felvonulási terület elkerítéséről, a kivitelezés ideje alatti őrzéséről, valamint a kivitelezés befejezése után a fel nem használt építési anyagokat saját költségén történő elszállításáról és az eredeti rendeltetésszerű és biztonságos állapotnak megfelelő helyreállításáról nyertes ajánlattevő feladata gondoskodni. 4. A nyertes ajánlattevő feladata a munkák elvégzését követően, a tervekben nem szereplő, de a munkavégzéssel érintett területek eredeti állapotba történő helyreállítása. 5. Ajánlattevő az ajánlat készítése előtt feltétlenül ellenőrizze a helyszínt és annak ismeretében adja meg ajánlatát. 6. A Tolnai utcai víznyelők a tervezett gerincvezeték csatlakoztatása során keresztezi az elkészült kerékpárutat, a csatornacső fektetésénél a kerékpárút felbontása nem megengedett. 7. A tervezett szennyvízcsatorna alulról keresztezi a tervezett csapadékcsatornát a szennyvízépítési tervben szereplő magassági adatok szerint, ezért előbb a szennyvízcsatorna összekötését célszerű kiépíteni. 8. A kivitelezés kapcsán a nyertes ajánlattevőnek a kivitelezés megkezdése előtt az ajánlatkérővel közösen lakossági fórumot kell tartania, ahol tájékoztatni kell a 6/7. oldal

7 lakosságot a kivitelezés lebonyolításáról, ütemezéséről és egyéb a kivitelezés szempontjából fontos kérdésekről. 5.2 Ajánlatkérői elvárások, megoldandó feladatok, pontosítások, melyek az ajánlatok készítésekor figyelembe veendők: 1. A műszaki átadás - átvételtől számítva a zöldfelület egy éves teljes körű karbantartása (gyomtalanítás: a területet folyamatosan gyommentesen kell tartani; fűnyírás: a vegetációs időszakban havonta egyszer, de minimum 6 alkalommal; tápanyag utánpótlás; locsolás: a vegetációs időszakban hetente 1 alkalommal; felülvetés, a füvesített zöldfelületek körbe kerítése a megerősödéséig) a nyertes ajánlattevő feladata. 2. A kiviteli tervdokumentáció 1-4 jelű Költségvetési kiírás a burkolat bontás és helyreállítás építési munkáiról költségvetés 5. oldal tételszámú Gépben kevert felületi bevonat helyett AC 11 kötő aszfaltkeverék 50mm vastagságban terítve mennyiség 28m Az aszfaltozási munkák elvégzéséhez szerepeltetni kell a benyújtott ajánlatban az aszfaltburkolat 50 mm vastagságú marását 560 m 2 felületen. A kivitelezéshez szükséges felelős műszaki vezetők: 1.) Közlekedési építmények építése szakterület (MV-KÉ/A) jogosultsággal rendelkező felelős műszaki vezető (244/2006. (XII. 5.) Korm. rendelet 1. sz. melléklet II. Rész pont) 2.) Vízi létesítmények építése, szerelése szakterület (MV-VZ/A) jogosultsággal rendelkező felelős műszaki vezető (244/2006. (XII. 5.) Korm. rendelet 1. sz. melléklet II. Rész. 2.1 pont) - / - 7/7. oldal
