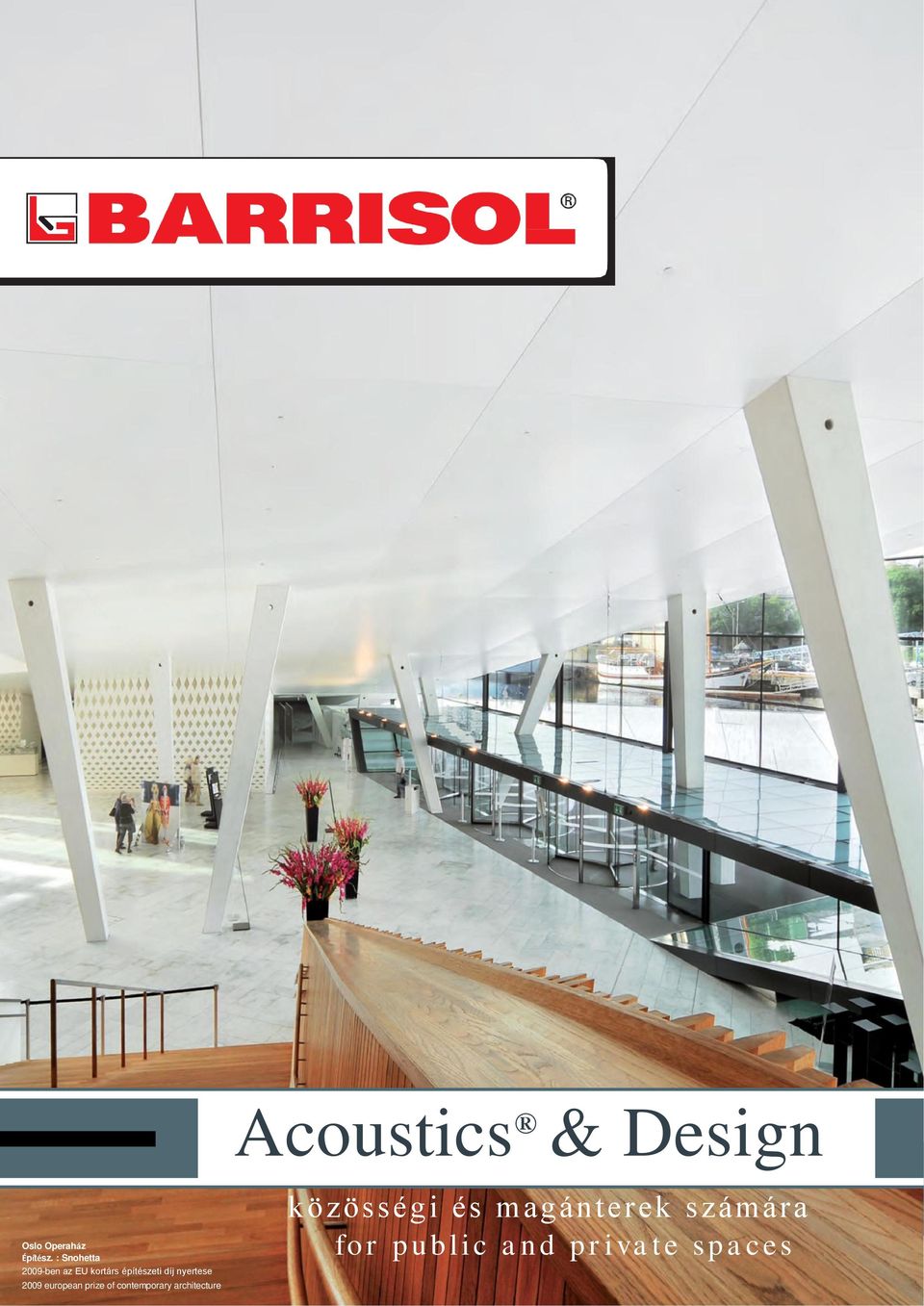

1 Acoustics & Design Oslo Operaház Építész. : Snohetta 2009-ben az EU kortárs építészeti díj nyertese 2009 european prize of contemporary architecture közösségi és magánterek számára for public and private spaces

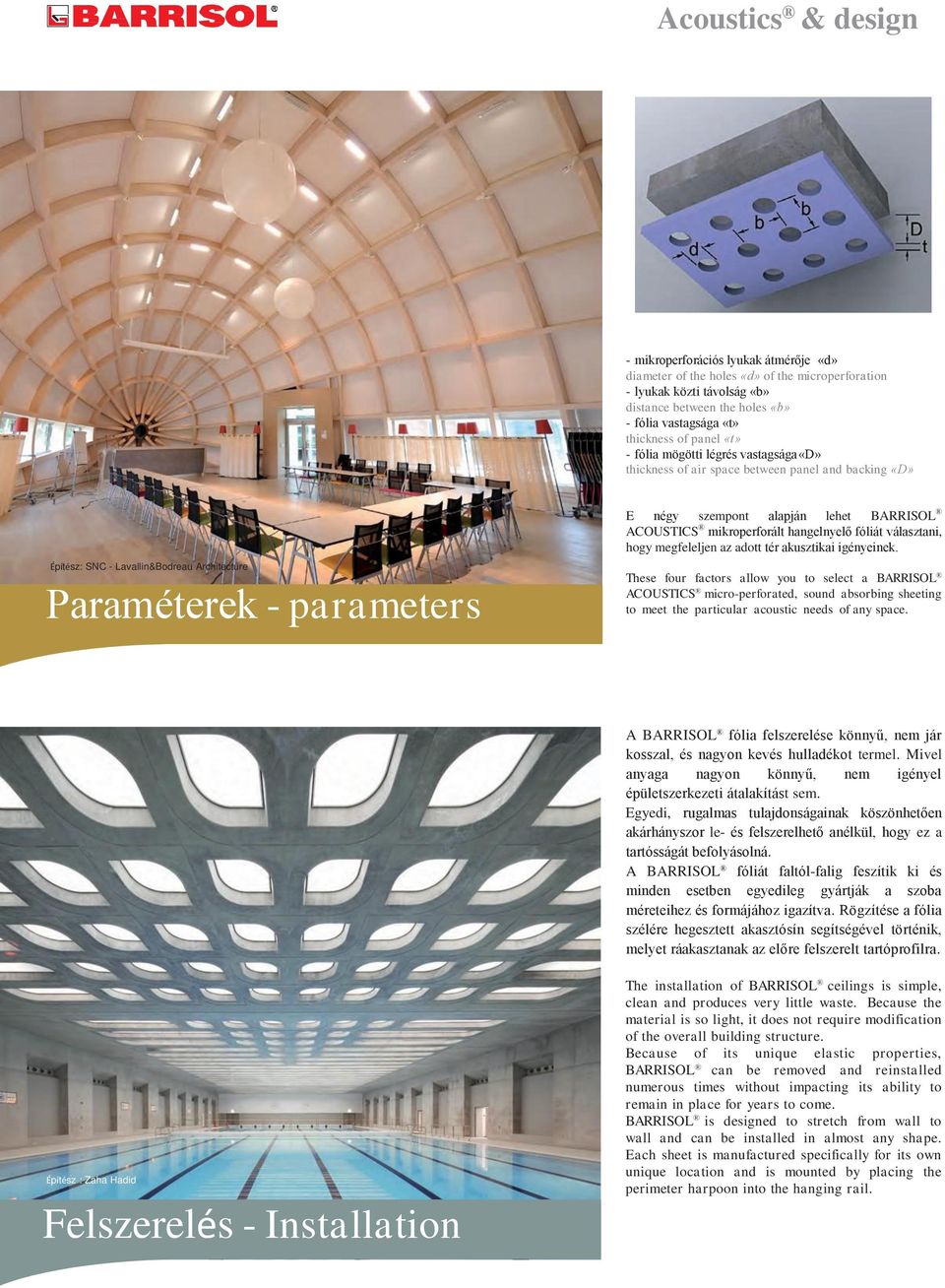

2 Acoustics & design - mikroperforációs lyukak átmérője «d» diameter of the holes «d» of the microperforation - lyukak közti távolság «b» distance beteen the holes «b» - fólia vastagsága «t» thickness of panel «t» - fólia mögötti légrés vastagsága «D» thickness of air space beteen panel and backing «D» Építész: SNC - Lavallin&Bodreau Architecture Paraméterek - parameters E négy szempont alapján lehet BARRISOL ACOUSTICS mikroperforált hangelnyelő fóliát választani, hogy megfeleljen az adott tér akusztikai igényeinek. These four factors allo you to select a BARRISOL ACOUSTICS micro-perforated, sound absorbing sheeting to meet the particular acoustic needs of any space. A BARRISOL fólia felszerelése könnyű, nem jár kosszal, és nagyon kevés hulladékot termel. Mivel anyaga nagyon könnyű, nem igényel épületszerkezeti átalakítást sem. Egyedi, rugalmas tulajdonságainak köszönhetően akárhányszor le- és felszerelhető anélkül, hogy ez a tartósságát befolyásolná. A BARRISOL fóliát faltól-falig feszítik ki és minden esetben egyedileg gyártják a szoba méreteihez és formájához igazítva. Rögzítése a fólia szélére hegesztett akasztósín segítségével történik, melyet ráakasztanak az előre felszerelt tartóprofilra. Építész : Zaha Hadid Felszerelés - Installation The installation of BARRISOL ceilings is simple, clean and produces very little aste. Because the material is so light, it does not require modification of the overall building structure. Because of its unique elastic properties, BARRISOL can be removed and reinstalled numerous times ithout impacting its ability to remain in place for years to come. BARRISOL is designed to stretch from all to all and can be installed in almost any shape. Each sheet is manufactured specifically for its on unique location and is mounted by placing the perimeter harpoon into the hanging rail.

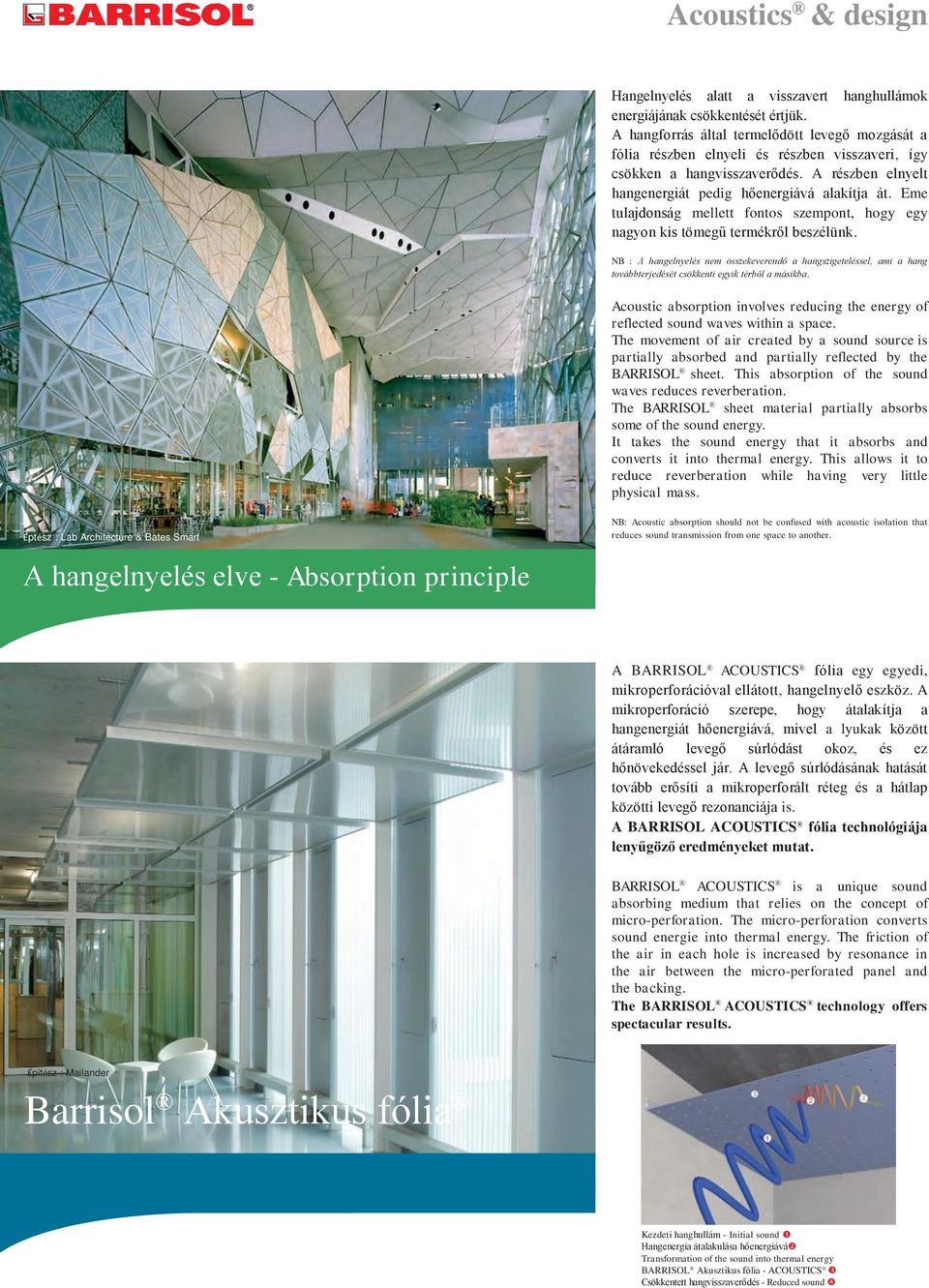

3 Acoustics & design Éptész : Lab Architecture & Bates Smart A hangelnyelés elve - Absorption principle Hangelnyelés alatt a visszavert hanghullámok energiájának csökkentését értjük. A hangforrás által termelődött levegő mozgását a fólia részben elnyeli és részben visszaveri, így csökken a hangvisszaverődés. A részben elnyelt hangenergiát pedig hőenergiává alakítja át. Eme tulajdonság mellett fontos szempont, hogy egy nagyon kis tömegű termékről beszélünk. NB : A hangelnyelés nem összekeverendő a hangszigeteléssel, ami a hang továbbterjedését csökkenti egyik térből a másikba. Acoustic absorption involves reducing the energy of reflected sound aves ithin a space. The movement of air created by a sound source is partially absorbed and partially reflected by the BARRISOL sheet. This absorption of the sound aves reduces reverberation. The BARRISOL sheet material partially absorbs some of the sound energy. It takes the sound energy that it absorbs and converts it into thermal energy. This allos it to reduce reverberation hile having very little physical mass. NB: Acoustic absorption should not be confused ith acoustic isolation that reduces sound transmission from one space to another. A BARRISOL ACOUSTICS fólia egy egyedi, mikroperforációval ellátott, hangelnyelő eszköz. A mikroperforáció szerepe, hogy átalakítja a hangenergiát hőenergiává, mivel a lyukak között átáramló levegő súrlódást okoz, és ez hőnövekedéssel jár. A levegő súrlódásának hatását tovább erősíti a mikroperforált réteg és a hátlap közötti levegő rezonanciája is. A BARRISOL ACOUSTICS fólia technológiája lenyűgöző eredményeket mutat. BARRISOL ACOUSTICS is a unique sound absorbing medium that relies on the concept of micro-perforation. The micro-perforation converts sound energie into thermal energy. The friction of the air in each hole is increased by resonance in the air beteen the micro-perforated panel and the backing. The BARRISOL ACOUSTICS technology offers spectacular results. Építész : Mailander Barrisol Akusztikus fólia Kezdeti hanghullám - Initial sound Hangenergia átalakulása hőenergiává Transformation of the sound into thermal energy BARRISOL Akusztikus fólia - ACOUSTICS Csökkentett hangvisszaverődés - Reduced sound

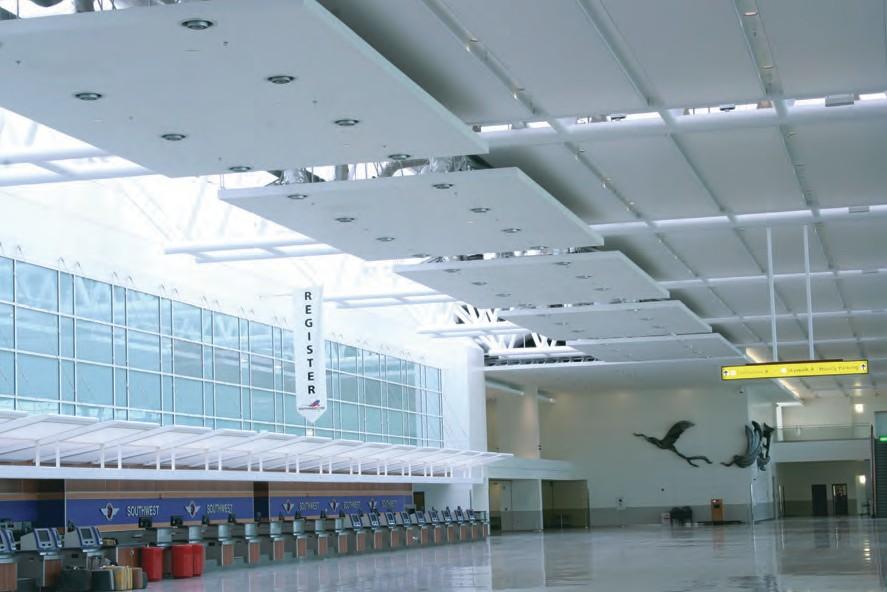

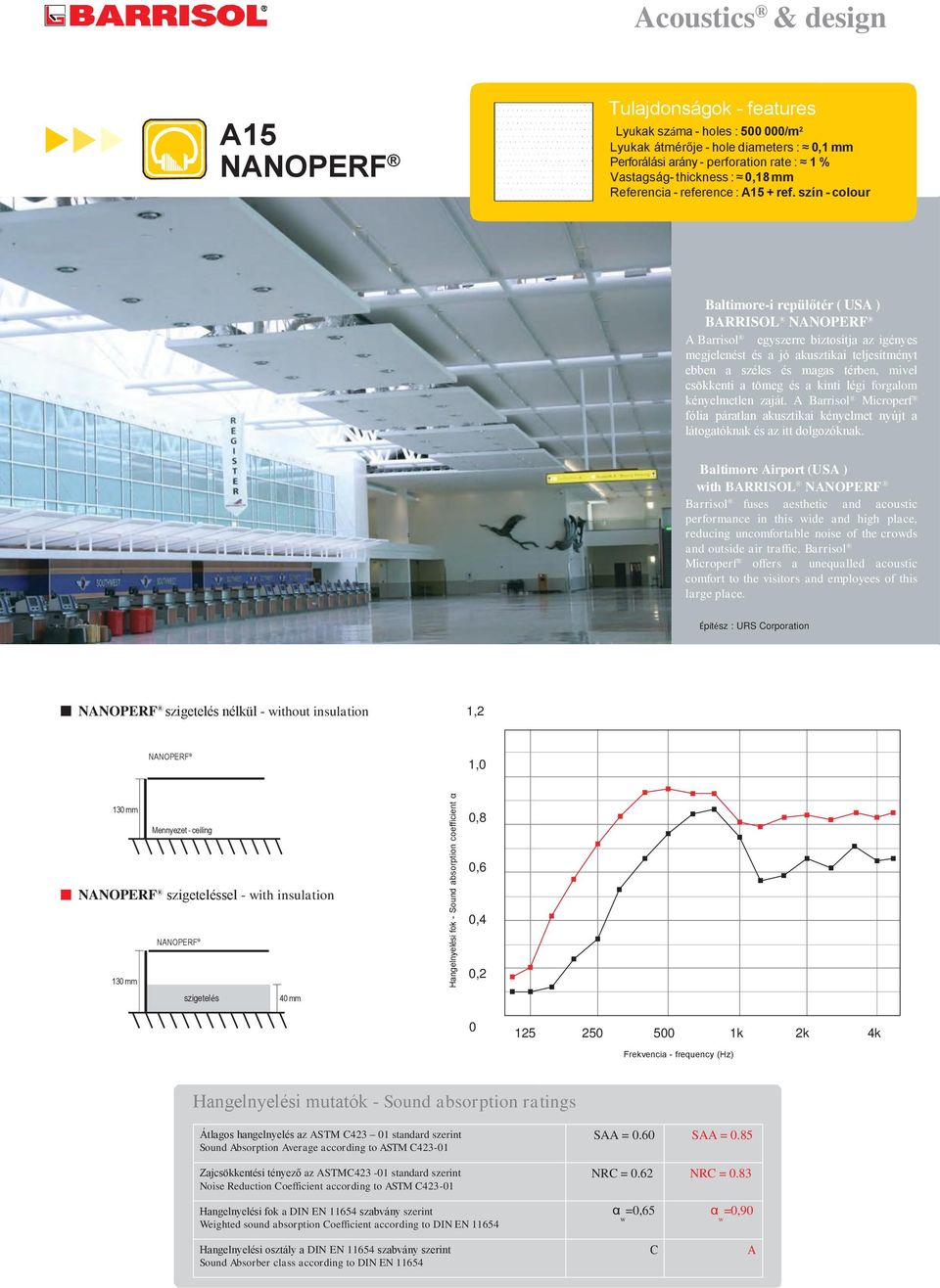

4 Hangelnyelési fok - Sound absorption coefficient α A15 NANOPERF Acoustics & design Tulajdonságok - features Lyukak száma - holes : /m 2 Lyukak átmérője - hole diameters : 0,1 mm Perforálási arány - perforation rate : 1 % Vastagság- thickness : 0,18 mm Referencia - reference : A15 + ref. szín - colour Baltimore-i repülőtér ( USA ) BARRISOL NANOPERF A Barrisol egyszerre biztosítja az igényes megjelenést és a jó akusztikai teljesítményt ebben a széles és magas térben, mivel csökkenti a tömeg és a kinti légi forgalom kényelmetlen zaját. A Barrisol Microperf fólia páratlan akusztikai kényelmet nyújt a látogatóknak és az itt dolgozóknak. Baltimore Airport (USA ) ith BARRISOL NANOPERF Barrisol fuses aesthetic and acoustic performance in this ide and high place, reducing uncomfortable noise of the crods and outside air traffic. Barrisol Microperf offers a unequalled acoustic comfort to the visitors and employees of this large place. Építész : URS Corporation NANOPERF szigetelés nélkül - ithout insulation 1,2 NANOPERF 1,0 130 mm Mennyezet - ceiling 0,8 0,6 NANOPERF szigeteléssel - ith insulation 0,4 NANOPERF 130 mm szigetelés 40 mm 0, k 2k 4k Frekvencia - frequency (Hz) Hangelnyelési mutatók - Sound absorption ratings Átlagos hangelnyelés az ASTM C standard szerint Sound Absorption Average according to ASTM C Zajcsökkentési tényező az ASTMC standard szerint Noise Reduction Coefficient according to ASTM C SAA = 0.60 SAA = 0.85 NRC = 0.62 NRC = 0.83 Hangelnyelési fok a DIN EN szabvány szerint Weighted sound absorption Coefficient according to DIN EN Hangelnyelési osztály a DIN EN szabvány szerint Sound Absorber class according to DIN EN α =0,65 C α =0,90 A

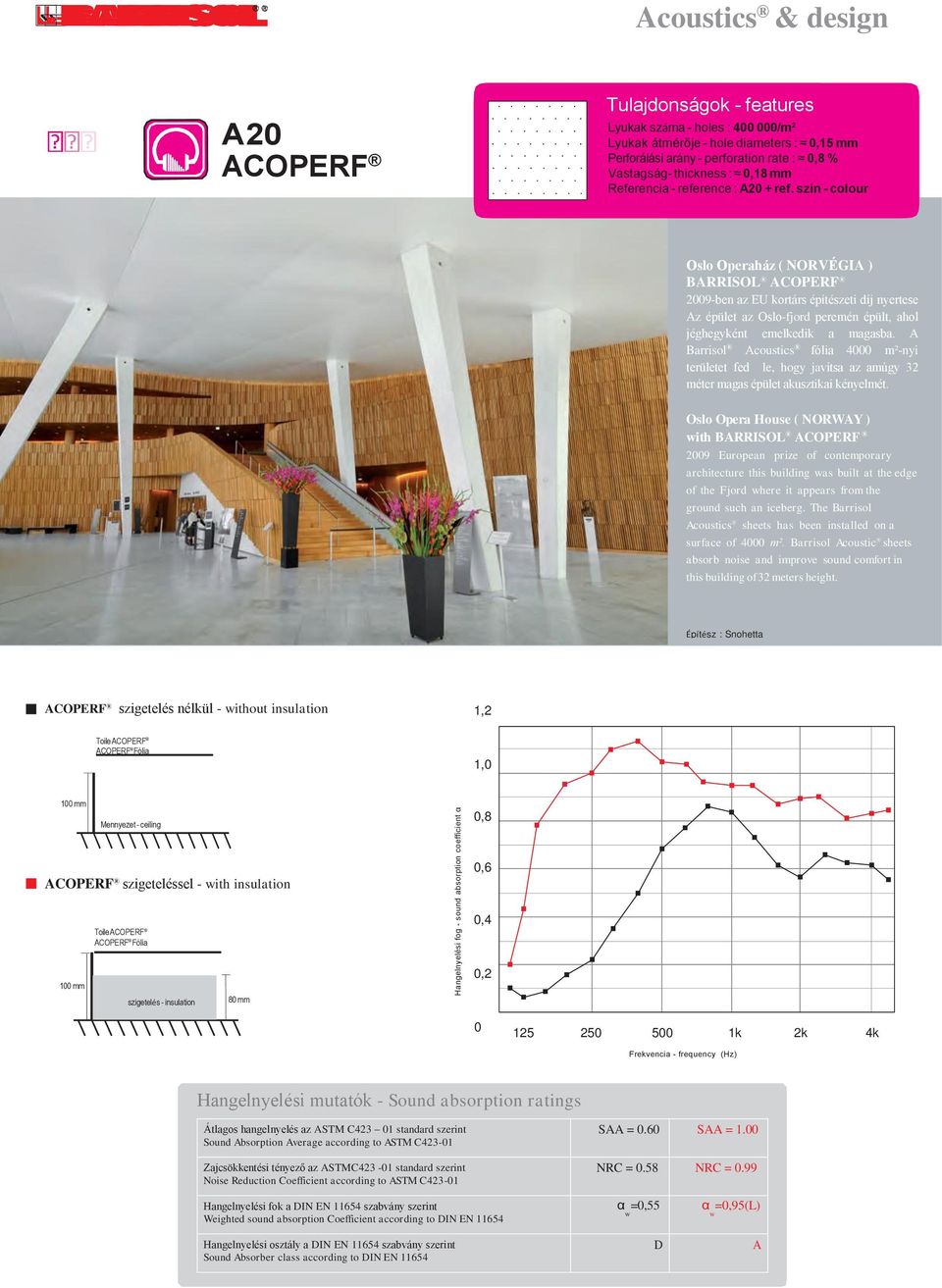

5 Hangelnyelési fog - sound absorption coefficient α Acoustics & design A20 ACOPERF Tulajdonságok - features Lyukak száma - holes : /m 2 Lyukak átmérője - hole diameters : 0,15 mm Perforálási arány - perforation rate : 0,8 % Vastagság- thickness : 0,18 mm Referencia - reference : A20 + ref. szín - colour Oslo Operaház ( NORVÉGIA ) BARRISOL ACOPERF 2009-ben az EU kortárs építészeti díj nyertese Az épület az Oslo-fjord peremén épült, ahol jéghegyként emelkedik a magasba. A Barrisol Acoustics fólia 4000 m²-nyi területet fed le, hogy javítsa az amúgy 32 méter magas épület akusztikai kényelmét. Oslo Opera House ( NORWAY ) ith BARRISOL ACOPERF 2009 European prize of contemporary architecture this building as built at the edge of the Fjord here it appears from the ground such an iceberg. The Barrisol Acoustics sheets has been installed on a surface of 4000 m². Barrisol Acoustic sheets absorb noise and improve sound comfort in this building of 32 meters height. Építész : Snohetta ACOPERF szigetelés nélkül - ithout insulation 1,2 Toile ACOPERF ACOPERF Fólia 1,0 Mennyezet - ceiling 0,8 ACOPERF szigeteléssel - ith insulation 0,6 Toile ACOPERF ACOPERF Fólia 0,4 szigetelés - insulation 80 mm 0, k 2k 4k Frekvencia - frequency (Hz) Hangelnyelési mutatók - Sound absorption ratings Átlagos hangelnyelés az ASTM C standard szerint Sound Absorption Average according to ASTM C Zajcsökkentési tényező az ASTMC standard szerint Noise Reduction Coefficient according to ASTM C SAA = 0.60 SAA = 1.00 NRC = 0.58 NRC = 0.99 Hangelnyelési fok a DIN EN szabvány szerint Weighted sound absorption Coefficient according to DIN EN Hangelnyelési osztály a DIN EN szabvány szerint Sound Absorber class according to DIN EN α =0,55 D α =0,95(L) A

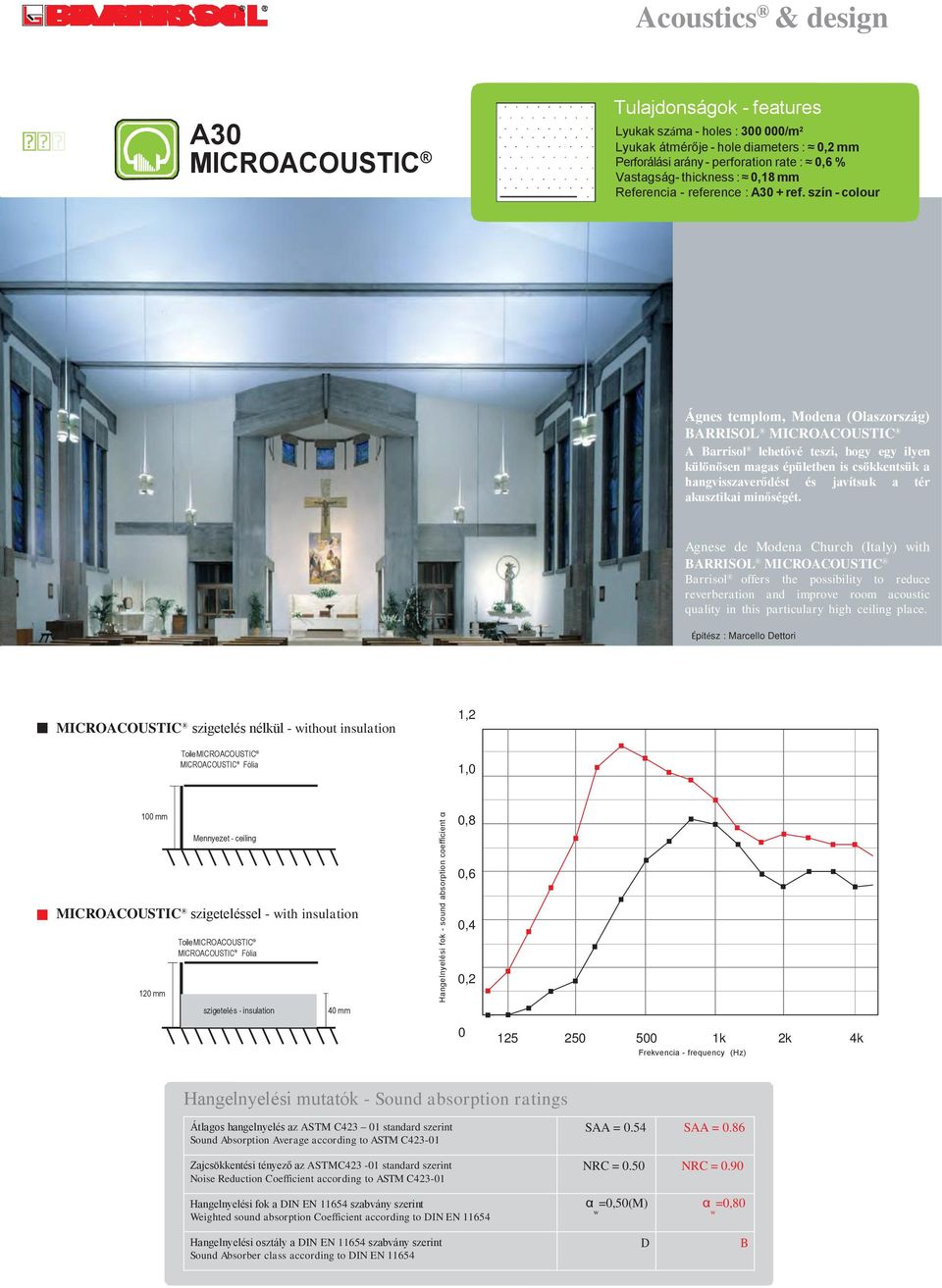

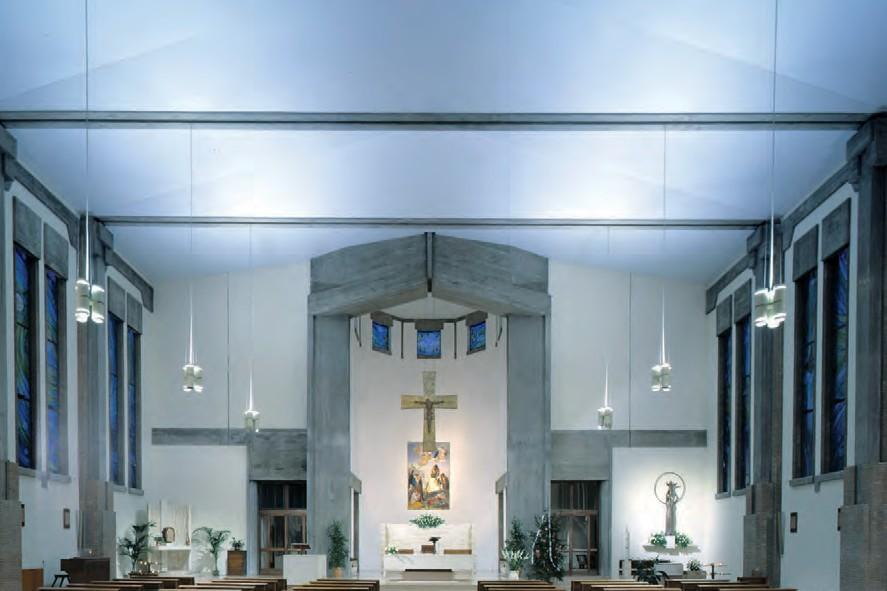

6 Hangelnyelési fok - sound absorption coefficient α Acoustics & design A30 MICROACOUSTIC Tulajdonságok - features Lyukak száma - holes : /m 2 Lyukak átmérője - hole diameters : 0,2 mm Perforálási arány - perforation rate : 0,6 % Vastagság- thickness : 0,18 mm Referencia - reference : A30 + ref. szín - colour Ágnes templom, Modena (Olaszország) BARRISOL MICROACOUSTIC A Barrisol lehetővé teszi, hogy egy ilyen különösen magas épületben is csökkentsük a hangvisszaverődést és javítsuk a tér akusztikai minőségét. Agnese de Modena Church (Italy) ith BARRISOL MICROACOUSTIC Barrisol offers the possibility to reduce reverberation and improve room acoustic quality in this particulary high ceiling place. Építész : Marcello Dettori MICROACOUSTIC szigetelés nélkül - ithout insulation Toile MICROACOUSTIC MICROACOUSTIC Fólia 1,2 1,0 Mennyezet - ceiling 0,8 0,6 MICROACOUSTIC szigeteléssel - ith insulation Toile MICROACOUSTIC MICROACOUSTIC Fólia 0,4 120 mm szigetelés - insulation 40 mm 0, k 2k 4k Frekvencia - frequency (Hz) Hangelnyelési mutatók - Sound absorption ratings Átlagos hangelnyelés az ASTM C standard szerint Sound Absorption Average according to ASTM C Zajcsökkentési tényező az ASTMC standard szerint Noise Reduction Coefficient according to ASTM C SAA = 0.54 SAA = 0.86 NRC = 0.50 NRC = 0.90 Hangelnyelési fok a DIN EN szabvány szerint Weighted sound absorption Coefficient according to DIN EN Hangelnyelési osztály a DIN EN szabvány szerint Sound Absorber class according to DIN EN α =0,50(M) D α =0,80 B

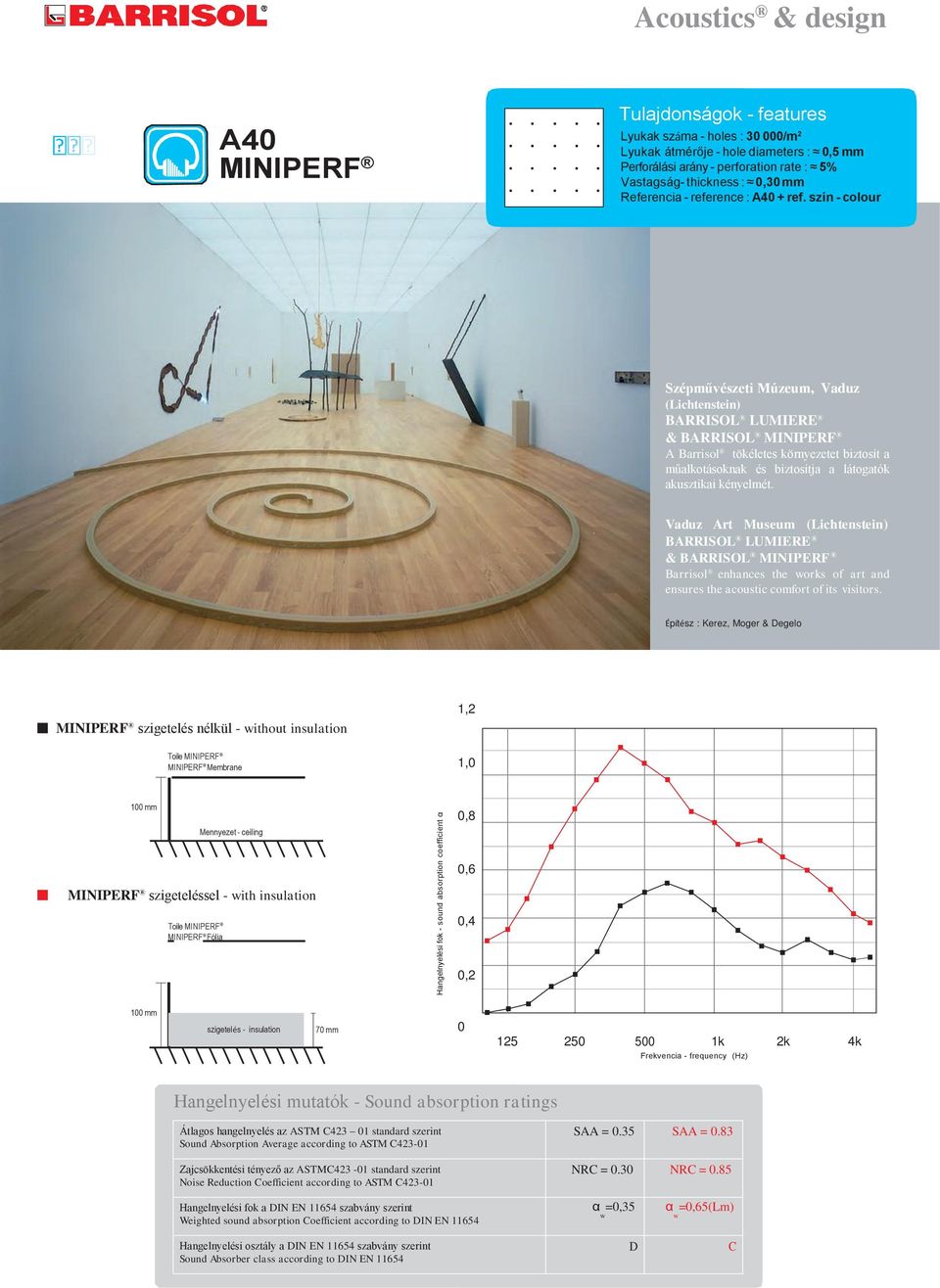

7 Hangelnyelési fok - sound absorption coefficient α Acoustics & design A40 MINIPERF Tulajdonságok - features Lyukak száma - holes : /m 2 Lyukak átmérője - hole diameters : 0,5 mm Perforálási arány - perforation rate : 5% Vastagság- thickness : 0,30 mm Referencia - reference : A40 + ref. szín - colour Szépművészeti Múzeum, Vaduz (Lichtenstein) BARRISOL LUMIERE & BARRISOL MINIPERF A Barrisol tökéletes környezetet biztosít a műalkotásoknak és biztosítja a látogatók akusztikai kényelmét. Vaduz Art Museum (Lichtenstein) BARRISOL LUMIERE & BARRISOL MINIPERF Barrisol enhances the orks of art and ensures the acoustic comfort of its visitors. Építész : Kerez, Moger & Degelo MINIPERF szigetelés nélkül - ithout insulation Toile MINIPERF MINIPERF Membrane 1,2 1,0 Mennyezet - ceiling 0,8 0,6 MINIPERF szigeteléssel - ith insulation Toile MINIPERF MINIPERF Fólia 0,4 0,2 szigetelés - insulation 70 mm k 2k 4k Frekvencia - frequency (Hz) Hangelnyelési mutatók - Sound absorption ratings Átlagos hangelnyelés az ASTM C standard szerint Sound Absorption Average according to ASTM C Zajcsökkentési tényező az ASTMC standard szerint Noise Reduction Coefficient according to ASTM C SAA = 0.35 SAA = 0.83 NRC = 0.30 NRC = 0.85 Hangelnyelési fok a DIN EN szabvány szerint Weighted sound absorption Coefficient according to DIN EN Hangelnyelési osztály a DIN EN szabvány szerint Sound Absorber class according to DIN EN α =0,35 D α =0,65(Lm) C

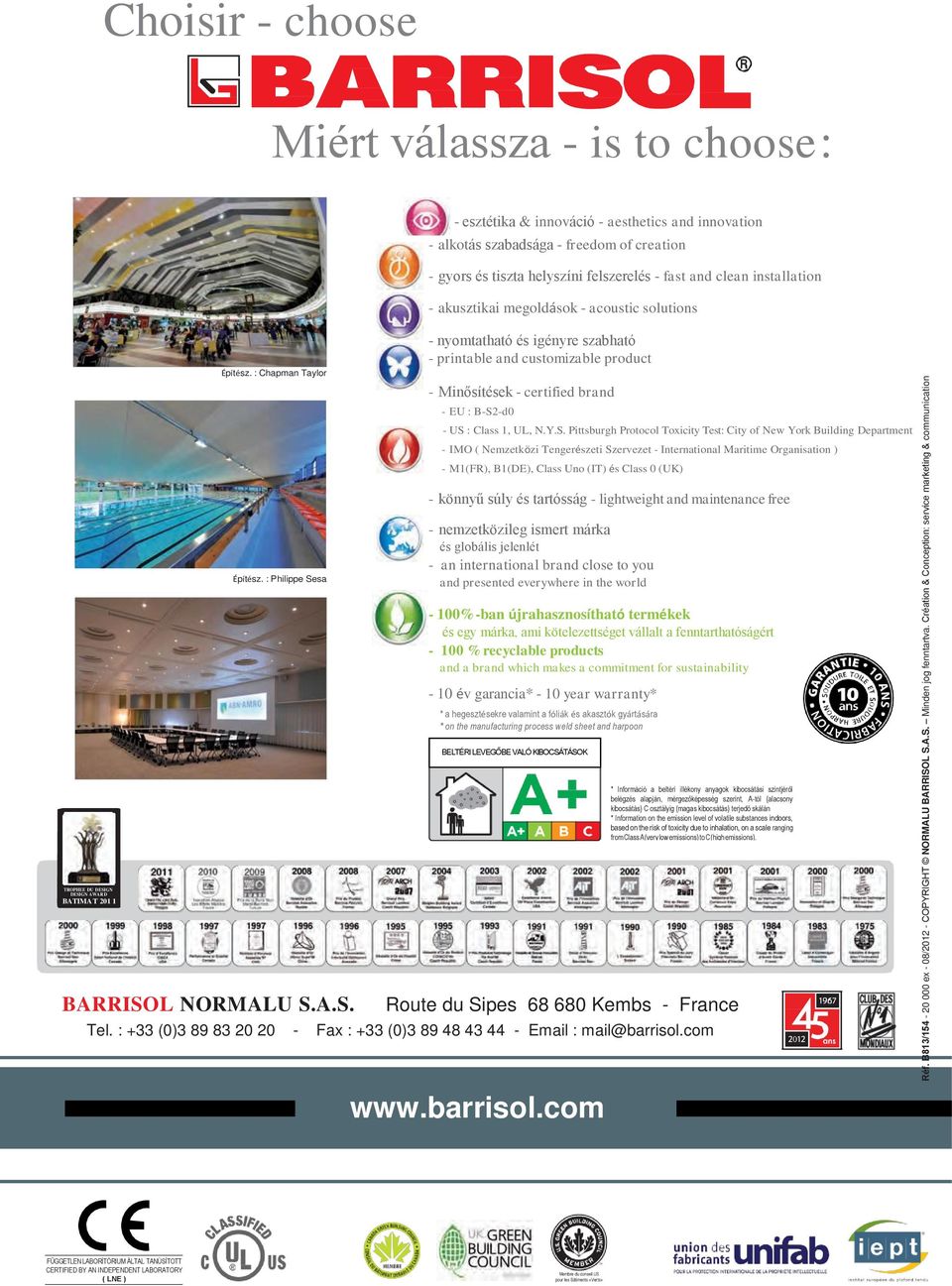

8 Choisir - choose Réf. B813/ ex - 08/ COPYRIGHT NORMALU BARRISOL S.A.S. Minden jog fenntartva. Création & Conception: service marketing & communication Miért válassza - is to choose: - esztétika & innováció - aesthetics and innovation - alkotás szabadsága - freedom of creation - gyors és tiszta helyszíni felszerelés - fast and clean installation - akusztikai megoldások - acoustic solutions Építész. : Chapman Taylor - nyomtatható és igényre szabható - printable and customizable product - Minősítések - certified brand - EU : B-S2-d0 - US : Class 1, UL, N.Y.S. Pittsburgh Protocol Toxicity Test: City of Ne York Building Department - IMO ( Nemzetközi Tengerészeti Szervezet - International Maritime Organisation ) - M1(FR), B1(DE), Class Uno (IT) és Class 0 (UK) - könnyű súly és tartósság - lighteight and maintenance free Építész. : Philippe Sesa - nemzetközileg ismert márka és globális jelenlét - an international brand close to you and presented everyhere in the orld - 100%-ban újrahasznosítható termékek és egy márka, ami kötelezettséget vállalt a fenntarthatóságért % recyclable products and a brand hich makes a commitment for sustainability - 10 év garancia* - 10 year arranty* * a hegesztésekre valamint a fóliák és akasztók gyártására * on the manufacturing process eld sheet and harpoon Arch. : Sinot Branding & Design BELTÉRI LEVEGŐBE VALÓ KIBOCSÁTÁSOK * Információ a beltéri illékony anyagok kibocsátási szintjéről belégzés alapján, mérgezőképesség szerint, A-tól (alacsony kibocsátás) C osztályig (magas kibocsátás) terjedő skálán * Information on the emission level of volatile substances indoors, based on the risk of toxicity due to inhalation, on a scale ranging from Class A (very lo emissions) to C (high emissions). TROPHEE DU DESIGN DESIGN AWAR D BATIMA T BARRISOL NORMALU S.A.S. Route du Sipes Kembs - France Tel. : +33 (0) Fax : +33 (0) mail@barrisol.com.barrisol.com FÜGGETLEN LABORÍTÓRIUM ÁLTAL TANÚSÍTOTT CERTIFIED BY AN INDEPENDENT LABORATORY ( LNE ) Membre du conseil US pour les Bâtiments «Verts»
