1 Budapest, november 03. Green Talk XXL konferencia A TNM rendelet szükséges korrekciója az EN szabvány alkalmazásával - Az épületautomatika valós hatása létesítményeink energiafogyasztására

2 Page Szakos Péter / BT CPS

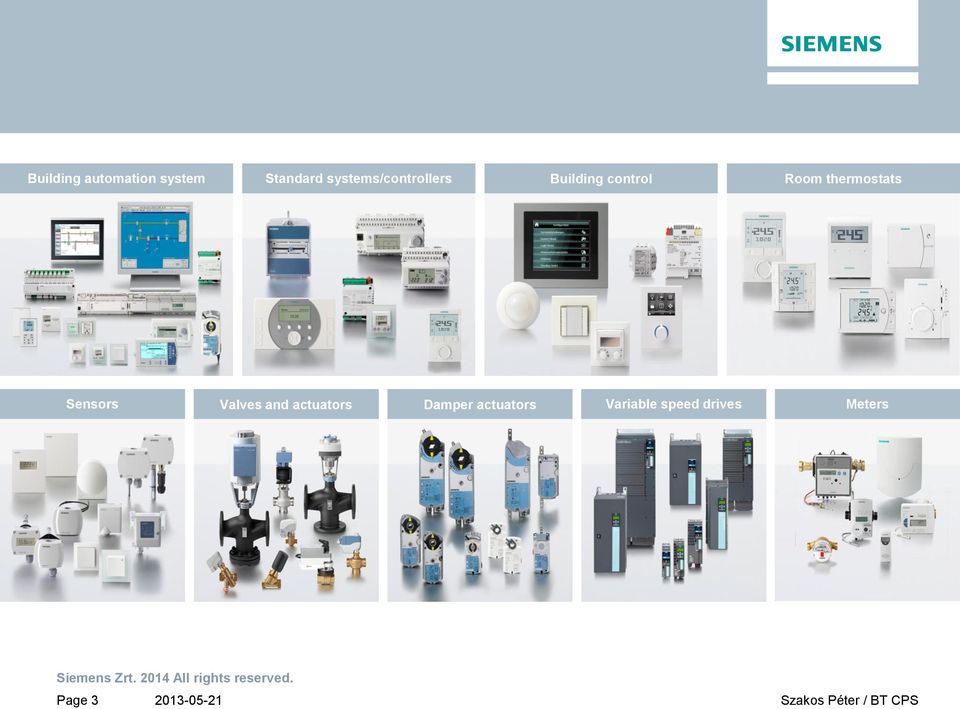

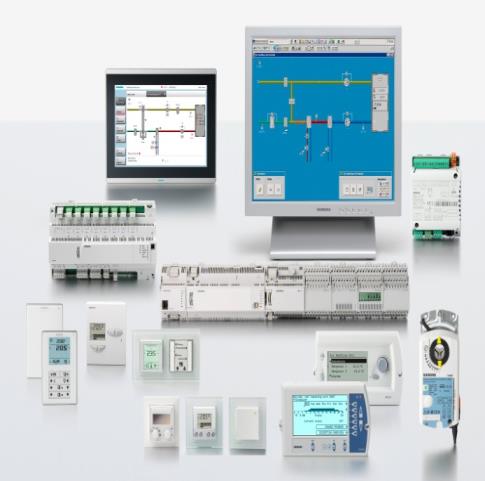

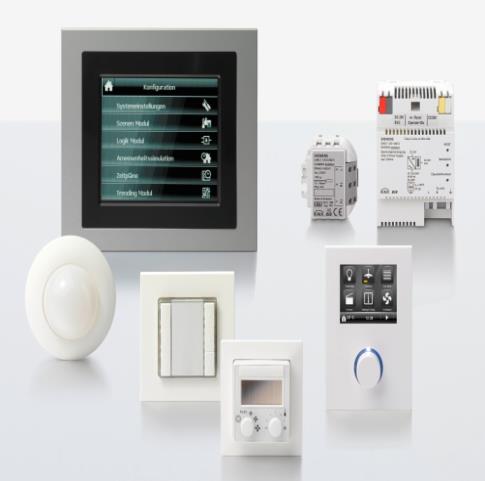

3 Building automation system Standard systems/controllers Building control Room thermostats Sensors Valves and actuators Damper actuators Variable speed drives Meters Page Szakos Péter / BT CPS

4 Elérhetőségeink Page Szakos Péter / BT CPS

5 Épületek élettartam költsége 41%-a a globális energiafogyasztásnak * Szállítás 28 % Ipar 31 % Épületek 41 % 21 %-a a globális üvegházhatású gázok kibocsátásának*** Ipar (közvetlen elsődleges energia fogyasztás) Erdőgazdálkodás Mezőgazdaság/ hulladék % Ipar (elektromosság) 13 8 Szállítás Épületek (elektromosság) Épületek (közvetlen elsődleges energiafogyasztás) Az épületek használata során felmerülő költségek 40 %-a az energia ** 20 % 80 % Fejlesztés/építés Használat / felújítás Bontás Évek * International Energy Association, global basis, year 2002 ** Dena Congress, Berlin, 2008 *** "Global Mapping of Greenhouse Gas Abatement Opportunities up to 2030", Building Sector deep dive, June 2007, Vattenfall AB, based on information from IEA, 2002, % of global greenhouse gas emissions; total 40 Gt CO2e Page Szakos Péter / BT CPS

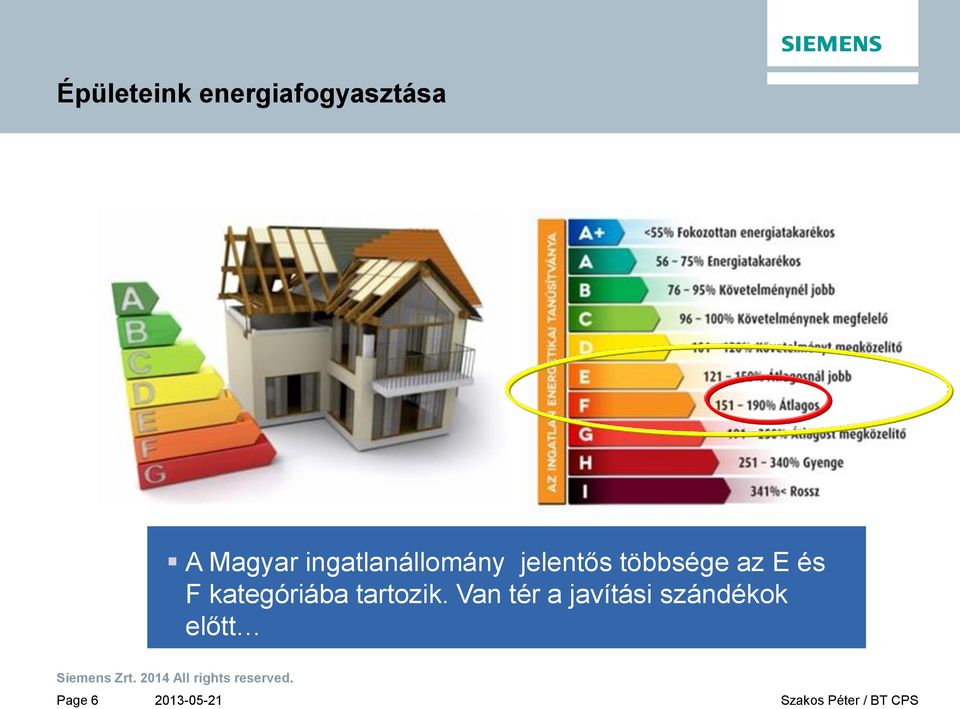

6 Épületeink energiafogyasztása A Magyar ingatlanállomány jelentős többsége az E és F kategóriába tartozik. Van tér a javítási szándékok előtt Page Szakos Péter / BT CPS

7 A TNM 2006 és módosításai Page Szakos Péter / BT CPS

8 A TNM 2006 A TNM 2006 rendelet számítási képlete az épületek primer energia igényének meghatározásához. Page Szakos Péter / BT CPS

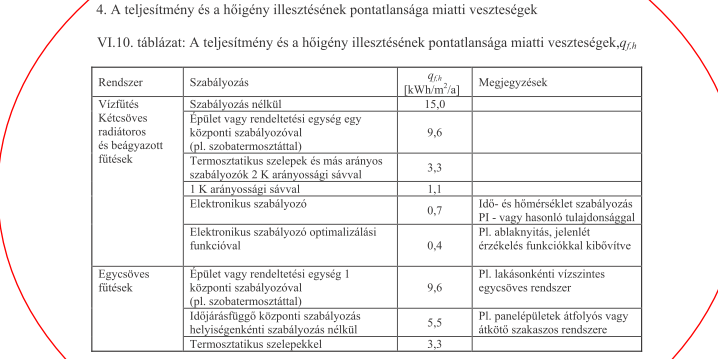

9 A TNM 2006 A képletben a szabályozás hatása (q f,h ), mint illesztési veszteséget okozó tényező szerepel. Jó szabályozás: kisebb veszteség, nincs szabályozás: nagyobb veszteség. Elméletben ez így igaz is, de Page Szakos Péter / BT CPS

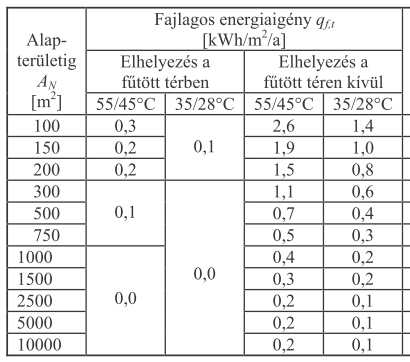

10 A TNM 2006 mivel a qf a hazai épületeknél : kwh/m 2 a A képlet első felének meghatározó tényezője ez az érték, tehát az automatika szerepe a rendelet szerint erősen alulértékelt! Page Szakos Péter / BT CPS

11 A TNM 2006 A TNM 2006 rendelet alapján készített épületenergetikai minősítéseknél, az automatika megoldások súlya erősen alulértékelt, hibásan szerepel! A korszerű megoldások hatásai, ha azokat alkalmazzák(nák) papír szerint nem kalkulálhatóak. Ebből adódóan a minősítések szerinti és a valóságos fogyasztások jelentősen eltérhetnek. Page Szakos Péter / BT CPS

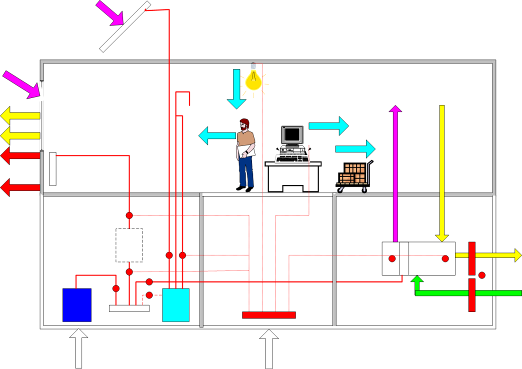

12 Az EN15232 szabvány Előzmények Fűtés EN EN HMV EN Hűtés EN15243 Világítás EN15193 Hőenergia Elektromos energia Page Szakos Péter / BT CPS

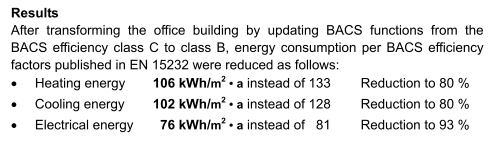

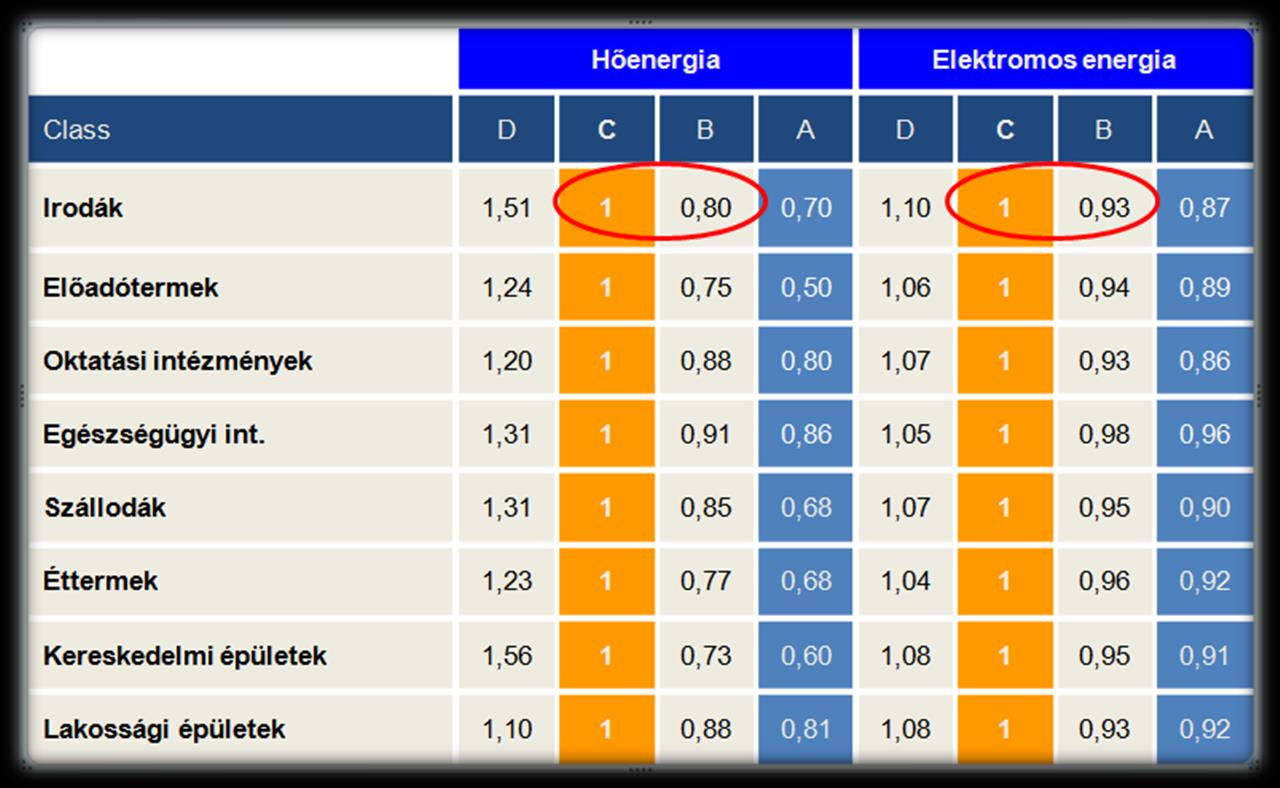

13 Az EN15232 szabvány Az EN 15232:2012 szabvány megmutatja, hogy egy épületben alkalmazott automatika megoldás milyen SZORZÓ tényezővel befolyásolja az épület energiafogyasztását. Page Szakos Péter / BT CPS

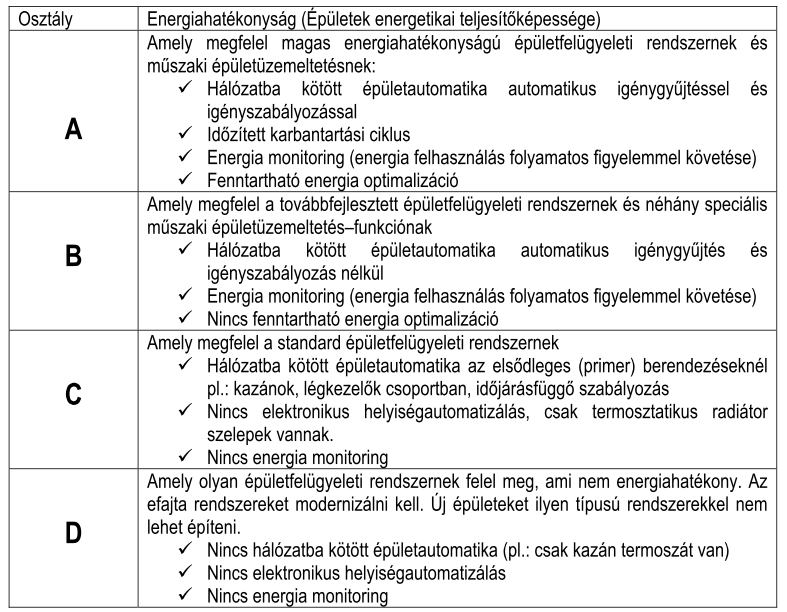

14 Az EN15232 szabvány Page Szakos Péter / BT CPS

15 Az EN15232 szabvány Page Szakos Péter / BT CPS

16 Az EN15232 szabvány Page Szakos Péter / BT CPS

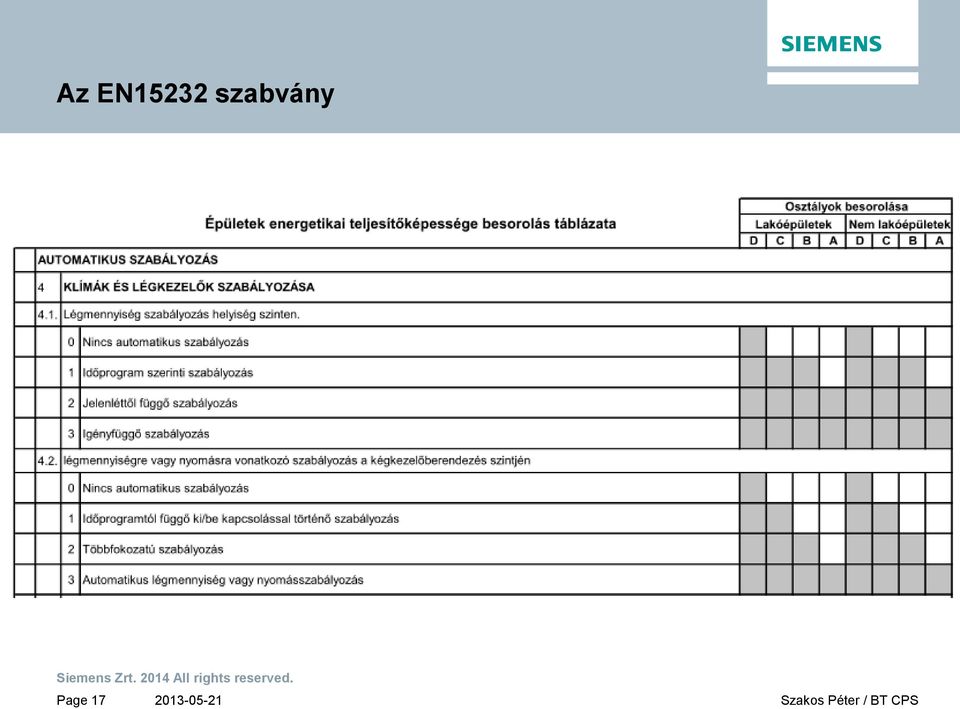

17 Az EN15232 szabvány Page Szakos Péter / BT CPS

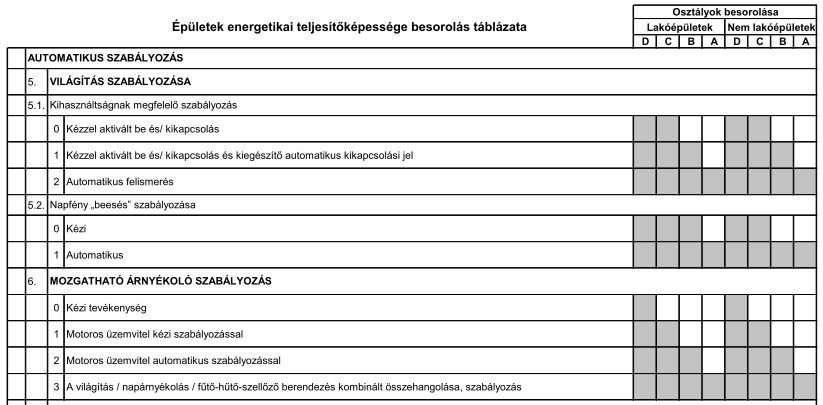

18 Az EN15232 szabvány Page Szakos Péter / BT CPS

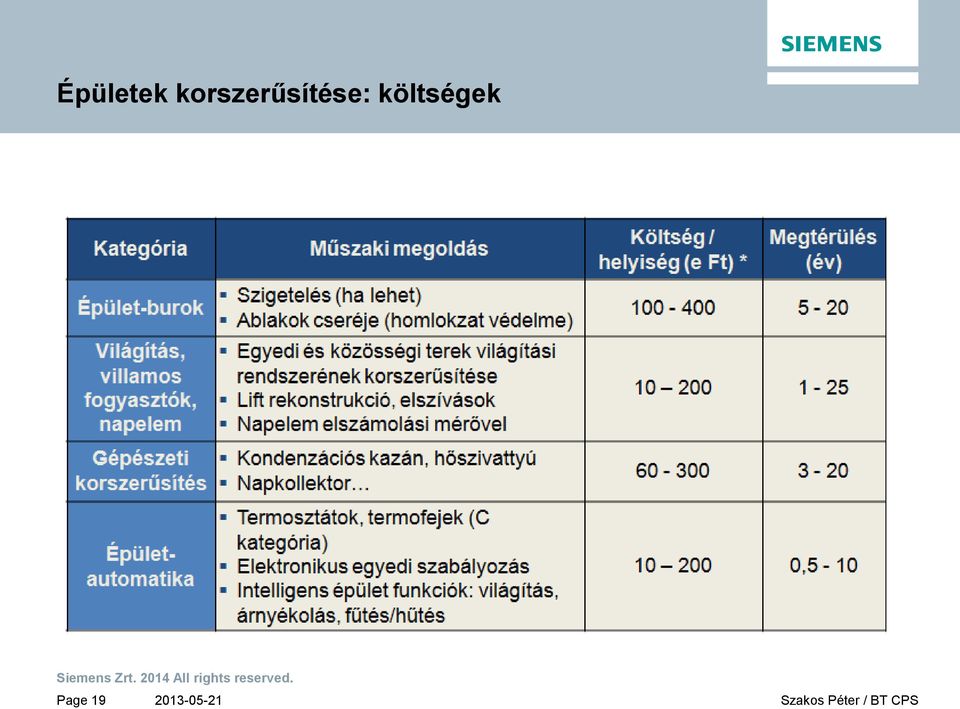

19 Épületek korszerűsítése: költségek Page Szakos Péter / BT CPS

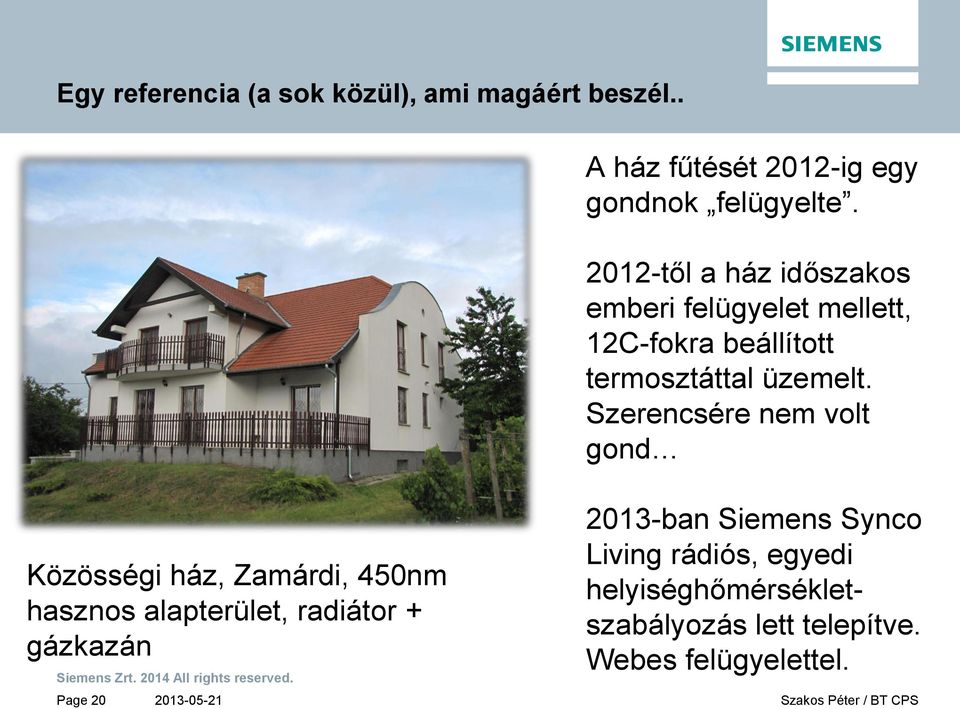

20 Egy referencia (a sok közül), ami magáért beszél.. A ház fűtését 2012-ig egy gondnok felügyelte től a ház időszakos emberi felügyelet mellett, 12C-fokra beállított termosztáttal üzemelt. Szerencsére nem volt gond Közösségi ház, Zamárdi, 450nm hasznos alapterület, radiátor + gázkazán 2013-ban Siemens Synco Living rádiós, egyedi helyiséghőmérsékletszabályozás lett telepítve. Webes felügyelettel. Page Szakos Péter / BT CPS

21 Egy referencia, ami magáért beszél m m 3 804m Egy A kategóriás automatikával és az emberi tényező kiiktatásával, a fogyasztást, az eredeti érték 87%-ával lehetett csökkenteni. (x) Vonatkozó beruházási összeg: ~ ,-Ft Megtakarítás: ( )*140 = ,-Ft Page Szakos Péter / BT CPS

22 Megtakarítási potenciál az épületautomatika megoldásokban - összefoglalás Jobb automatika = akár 62%-al alacsonyabb fogyasztás. Elegendő lehet a kisebb kazán, hűtőgép, légkezelő, cső. Gyengébb épületszerkezet E f = (q f + q f,v + q f,t ) * (C k * k *e f )+(E FSZ + E FT + q k,v )e v * q f,h EN15232 Page Szakos Péter / BT CPS

23 Szakos Péter mérnök-üzletkötő Épülettechnológiák Telefon: +36 (30) Siemens City Bécs Page Szakos Péter / BT CPS
