1 Trumpf Hungary Kft TruLaser Weld Lézeres hegesztés fejlesztési irányai Piheni Zsolt

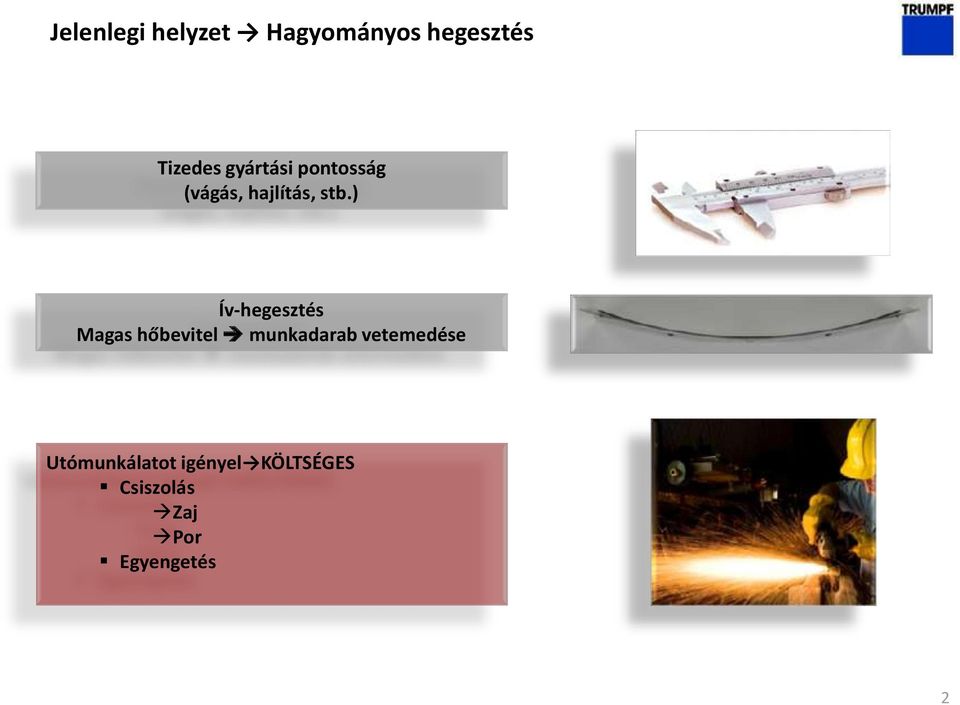

2 Jelenlegi helyzet Hagyományos hegesztés Tizedes gyártási pontosság (vágás, hajlítás, stb.) Ív-hegesztés Magas hőbevitel munkadarab vetemedése Utómunkálatot igényel KÖLTSÉGES Csiszolás Zaj Por Egyengetés 2

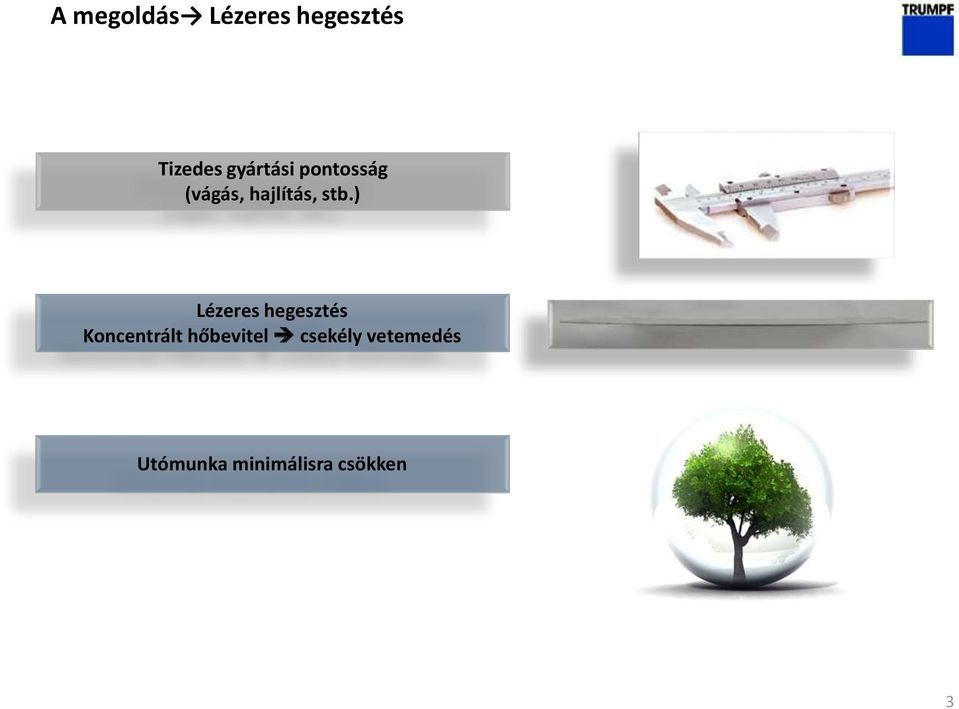

3 A megoldás Lézeres hegesztés Tizedes gyártási pontosság (vágás, hajlítás, stb.) Lézeres hegesztés Koncentrált hőbevitel csekély vetemedés Utómunka minimálisra csökken 3

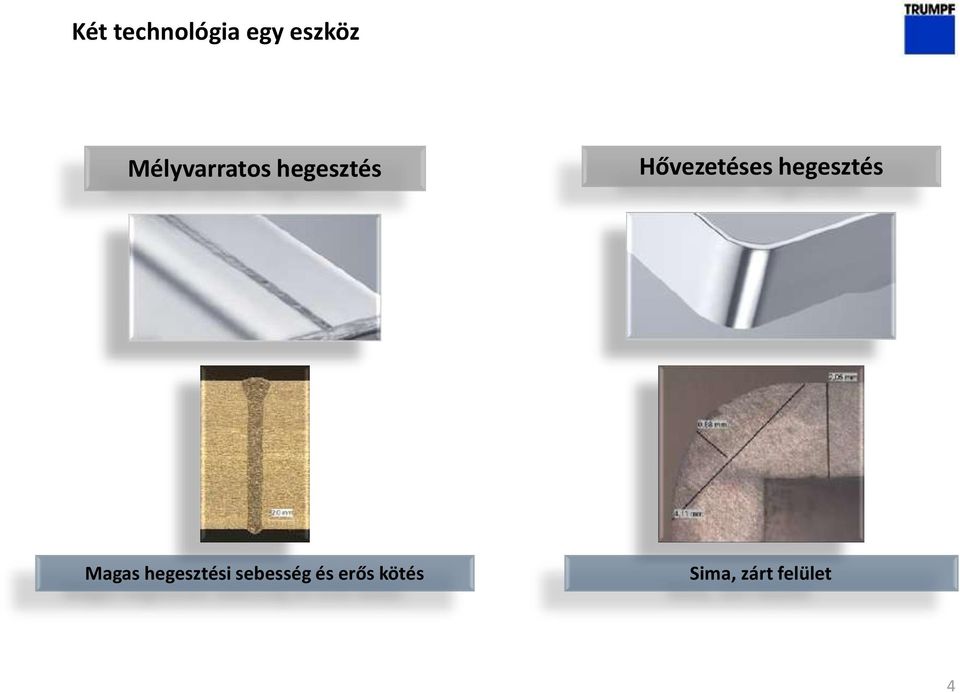

4 Két technológia egy eszköz Mélyvarratos hegesztés Hővezetéses hegesztés Magas hegesztési sebesség és erős kötés Sima, zárt felület 4

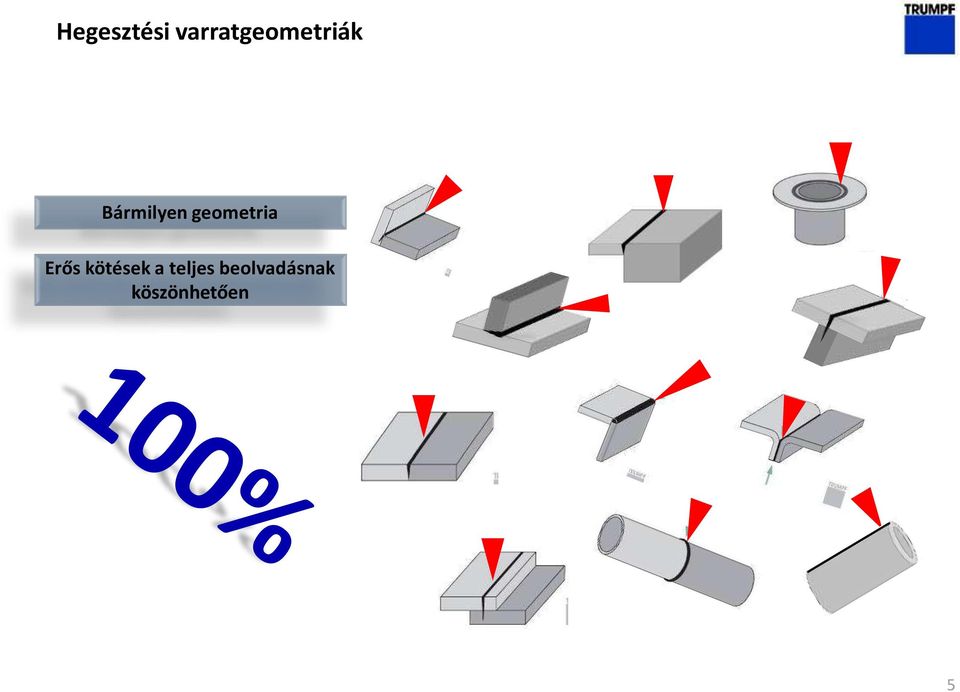

5 Hegesztési varratgeometriák Bármilyen geometria Erős kötések a teljes beolvadásnak köszönhetően 5

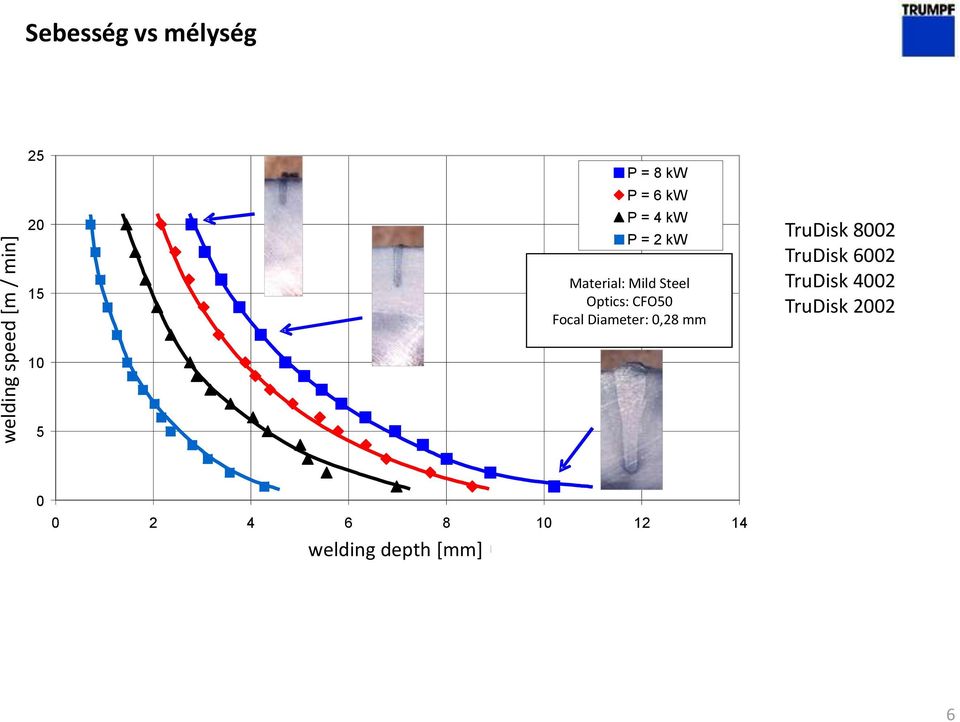

6 welding speed [m / min] Sebesség vs mélység Schweißgeschwindigkeit in m/min P = 8 kw P = 6 kw P = 4 kw P = 2 kw Material: Baustahl Optik: CFO50 Fokusdurchmesser: 0,28 mm Material: Mild Steel Optics: CFO50 Focal Diameter: 0,28 mm TLS259oy TruDisk 8002 TruDisk 6002 TruDisk 4002 TruDisk welding depth [mm] Einschweißtiefe in mm 6

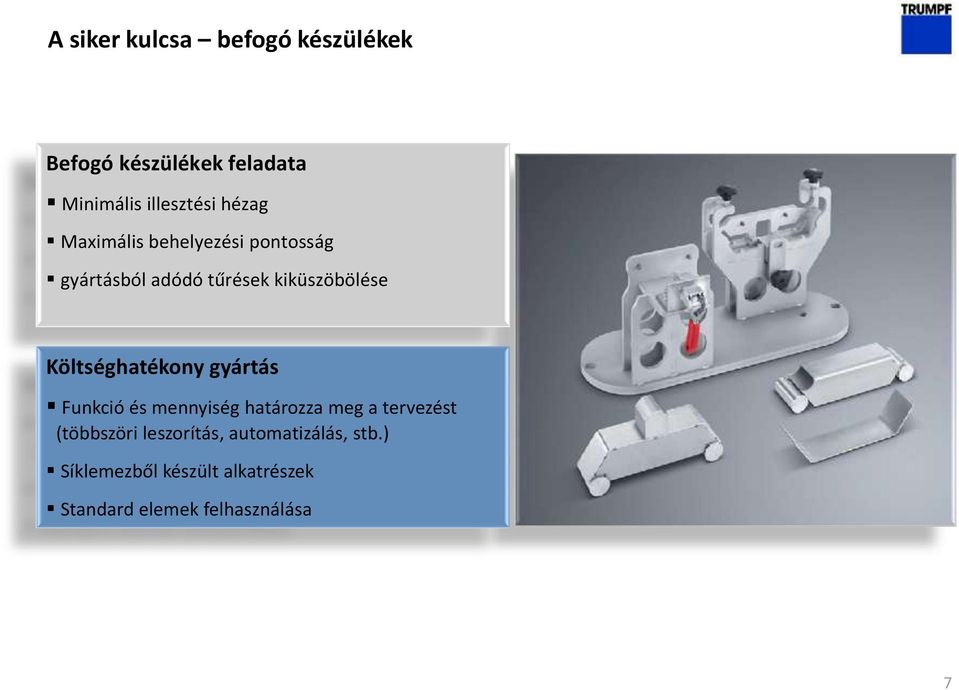

7 A siker kulcsa befogó készülékek Befogó készülékek feladata Minimális illesztési hézag Maximális behelyezési pontosság gyártásból adódó tűrések kiküszöbölése Költséghatékony gyártás Funkció és mennyiség határozza meg a tervezést (többszöri leszorítás, automatizálás, stb.) Síklemezből készült alkatrészek Standard elemek felhasználása 7

8 A siker kulcsa befogó készülékek Tervezés: Leszorítók száma, automatizálás, stb Gyártás Síklemez elemek legyártása Könnyű összeszerelés, illesztés Leszorítók, csapok felszerelése 8

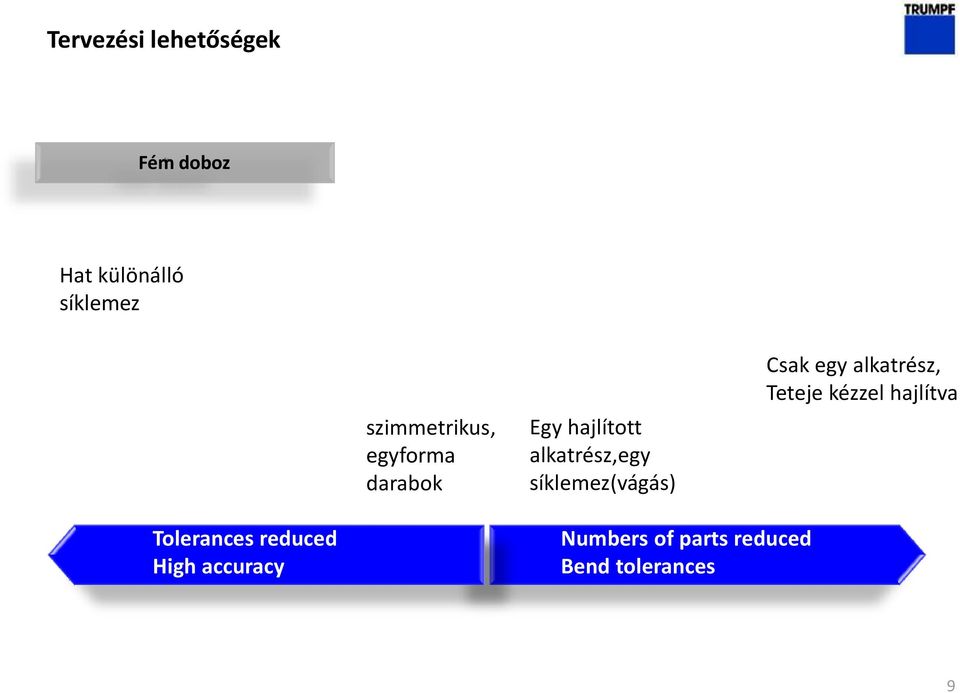

9 Tervezési lehetőségek Fém doboz Hat különálló síklemez szimmetrikus, egyforma darabok Egy hajlított alkatrész,egy síklemez(vágás) Csak egy alkatrész, Teteje kézzel hajlítva Tolerances reduced High accuracy Numbers of parts reduced Bend tolerances 9

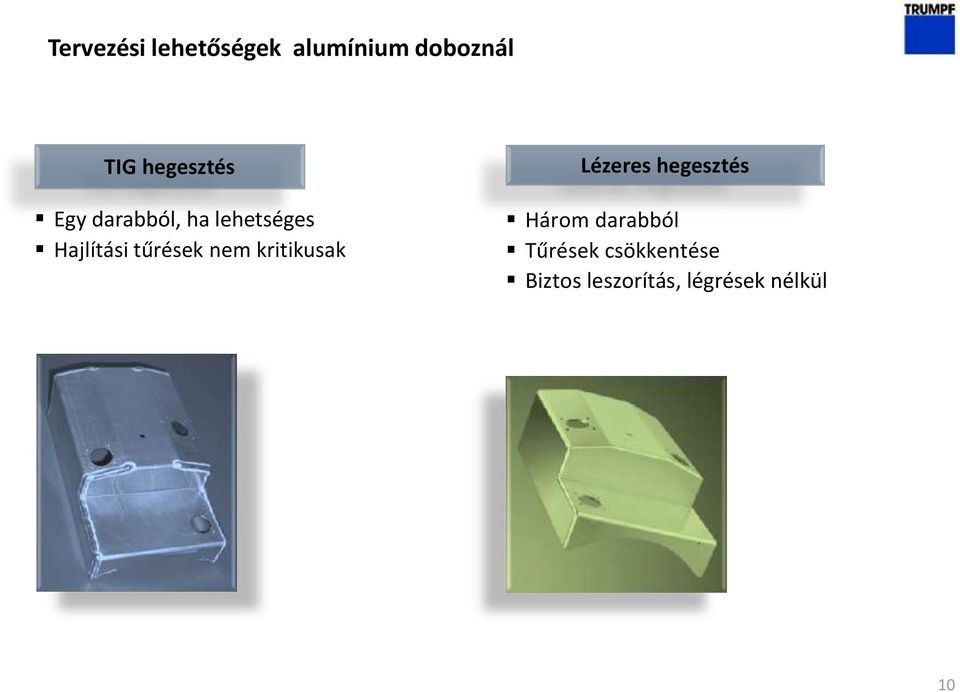

10 Tervezési lehetőségek alumínium doboznál TIG hegesztés Egy darabból, ha lehetséges Hajlítási tűrések nem kritikusak Lézeres hegesztés Három darabból Tűrések csökkentése Biztos leszorítás, légrések nélkül 10

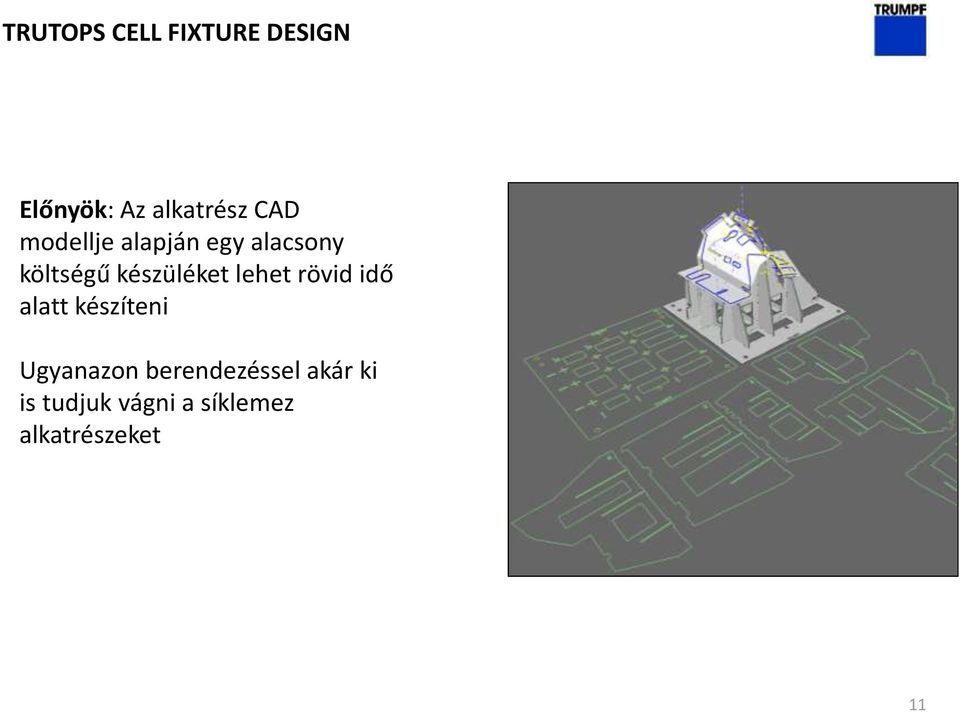

11 TRUTOPS CELL FIXTURE DESIGN Előnyök: Az alkatrész CAD modellje alapján egy alacsony költségű készüléket lehet rövid idő alatt készíteni Ugyanazon berendezéssel akár ki is tudjuk vágni a síklemez alkatrészeket 11

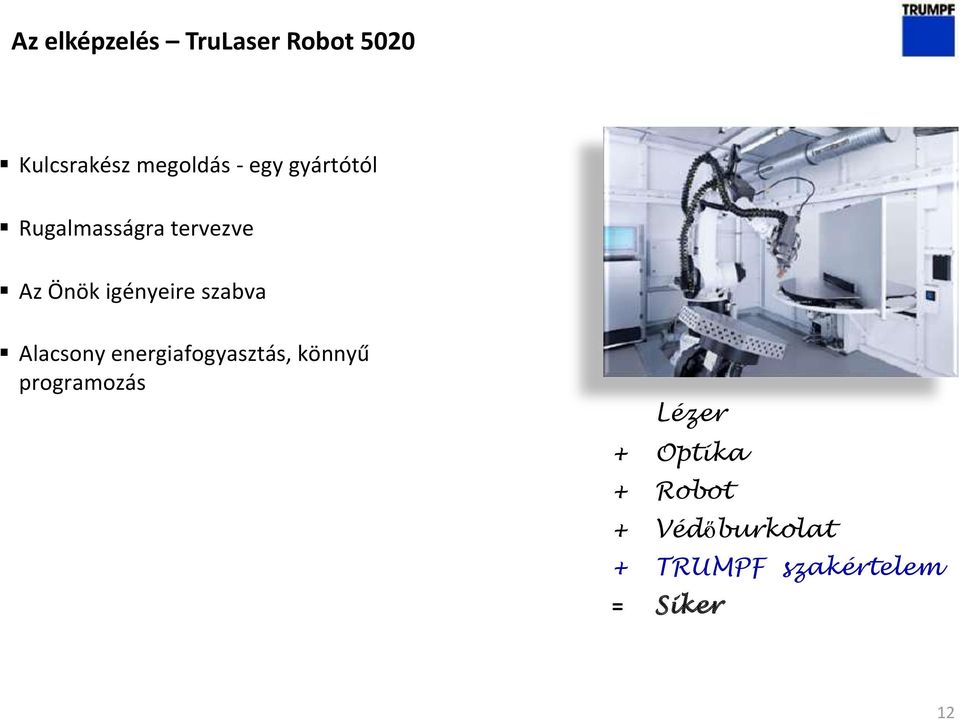

12 Az elképzelés TruLaser Robot 5020 Kulcsrakész megoldás - egy gyártótól Rugalmasságra tervezve Az Önök igényeire szabva Alacsony energiafogyasztás, könnyű programozás Lézer + Optika + Robot + Védőburkolat + TRUMPF szakértelem = Siker 12

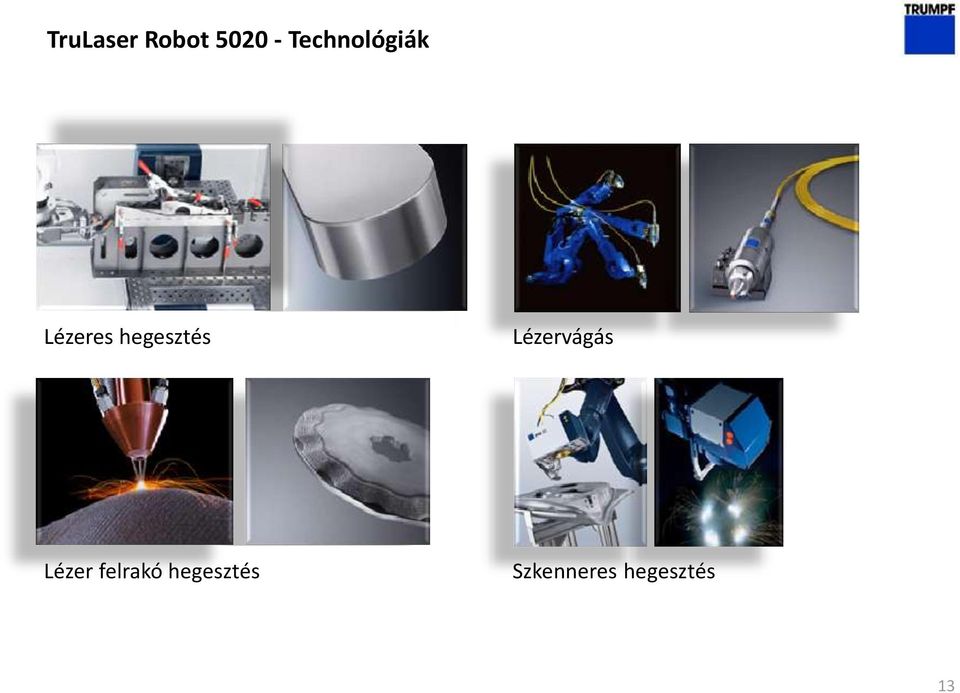

13 TruLaser Robot Technológiák Lézeres hegesztés Lézervágás Lézer felrakó hegesztés Szkenneres hegesztés 13

14 TruDisk TRUMPF csúcstechnológia Egy forrás több munkaállomást is elláthat Alacsony energiafogyasztás inteligens energiaszabályzó rendszereknek köszönhetően 30 %-os hatásfok 50 % -al alacsonyabb hőbevitel, mint ív hegesztésnél 14

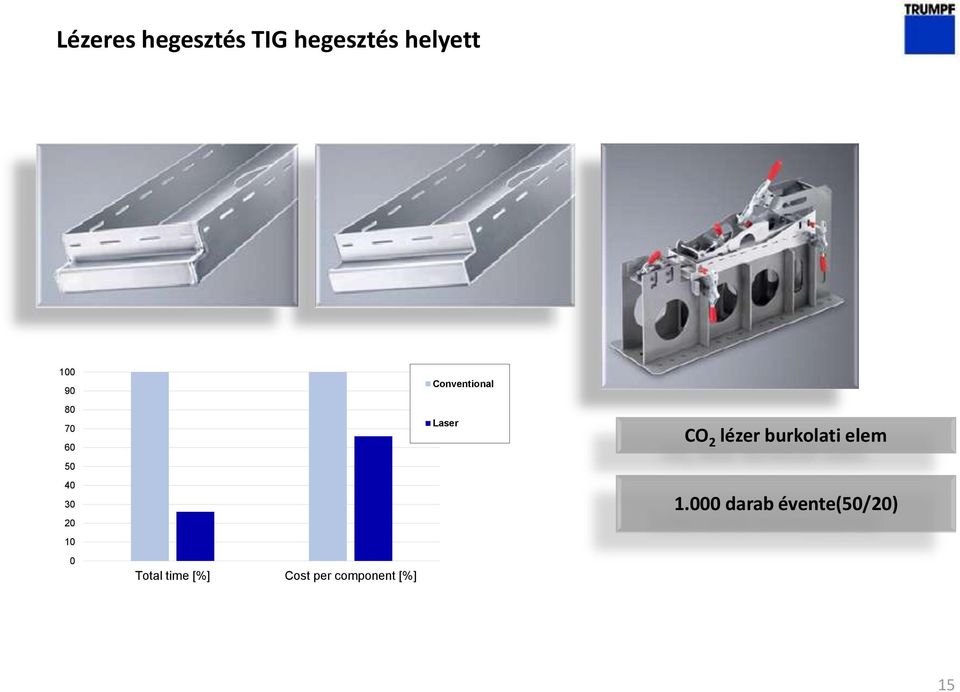

15 Lézeres hegesztés TIG hegesztés helyett Total time [%] Cost per component [%] Conventional Laser CO 2 lézer burkolati elem darab évente(50/20) 15

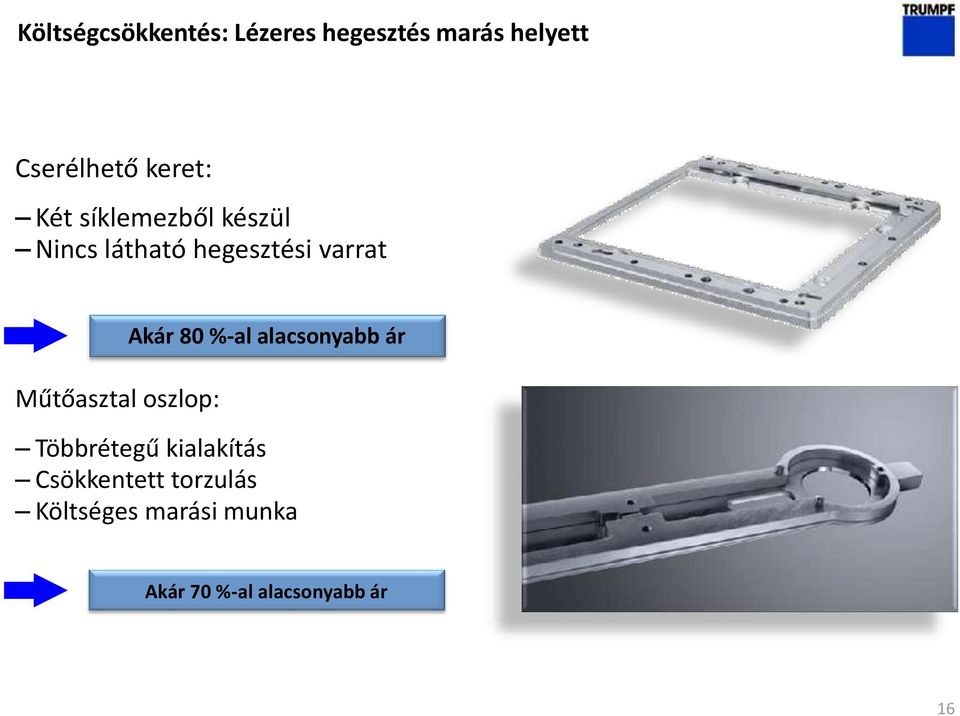

16 Költségcsökkentés: Lézeres hegesztés marás helyett Cserélhető keret: Két síklemezből készül Nincs látható hegesztési varrat Műtőasztal oszlop: Akár 80 %-al alacsonyabb ár Többrétegű kialakítás Csökkentett torzulás Költséges marási munka Akár 70 %-al alacsonyabb ár 16

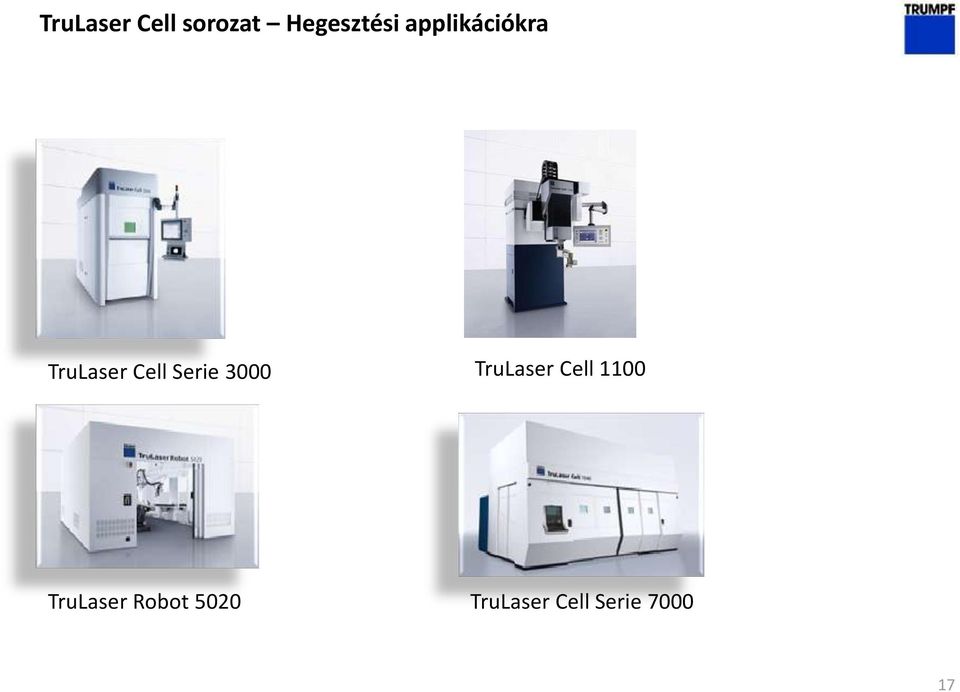

17 TruLaser Cell sorozat Hegesztési applikációkra TruLaser Cell Serie 3000 TruLaser Cell 1100 TruLaser Robot 5020 TruLaser Cell Serie

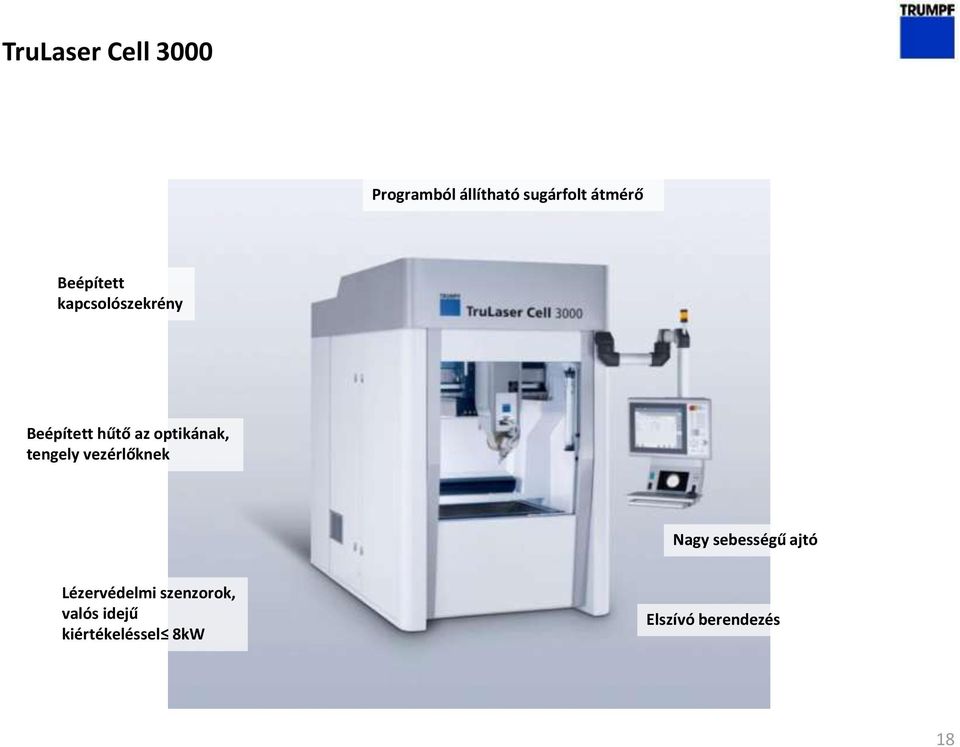

18 TruLaser Cell 3000 Programból állítható sugárfolt átmérő Beépített kapcsolószekrény Beépített hűtő az optikának, tengely vezérlőknek Nagy sebességű ajtó Lézervédelmi szenzorok, valós idejű kiértékeléssel 8kW Elszívó berendezés 18

19 Programozható sugárvezetés Zárt rendszer: Zoom optika Programból állítható foltátmérő ( 1,1:1-3,8:1) Programból állítható fókuszpont (± 10mm) Karbantartást nem igényel Ütközés elleni védelem Digitális kamera Hegesztő / vágó adapter 19

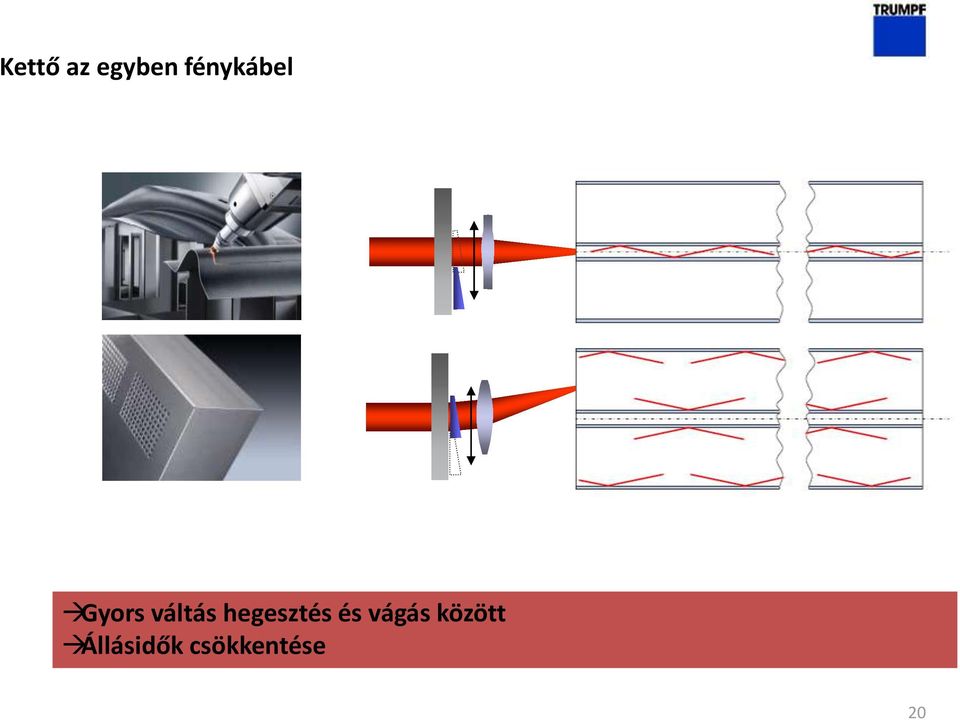

20 Kettő az egyben fénykábel Gyors váltás hegesztés és vágás között Állásidők csökkentése 20

21 Kuplung hegesztés váltó asztallal Leszorító torony Forgató tengely 21

22 TruLaser Cell 1100 Csövek, zártszelvények, profilok hegesztése Könnyen gyártósorba integrálható Varratfelismerő szenzor, Seamline használata 22

23 Seamline Pro Sensor mounted with pre run SeamLine Pro A varrat felismerési pont és fókuszpont között csak 2 mm távolság Pontosabb varrat felismerés, selejtszám minimalizálása 23

24 Seamline Pro Sensor mounted with pre run SeamLine Pro Automatikus fókuszpont korrekció Egyszerű és gyors beállítás Illesztési hézag mérése 24

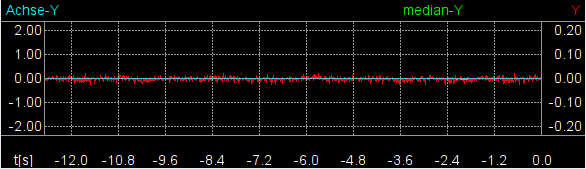

25 Seamline Pro [mm] Y [mm] [mm] Y [mm] 25

26 TruLaser Cell 7000 Achse TruLaser Cell 7020 X 2000 mm Y 1500 or 2000 mm Z 750 mm B ± 135 C n x 360 Achse TruLaser Cell 7040 X 4000 mm Y 1500 or 2000 mm Z 750 mm B ± 135 C n x

27 MFO motorizált hegesztő optika Előnyei Fókuszpozíció állítás +25 és -75mm között Mélyvarratos és hővezetéses hegesztés egy optikával Három fajta védőgáz fúvóka MDE dűzni a fröcsögés csökkentésére és a varrat mélység növelésére Perlator nozzle Wire feeder Linear nozzle MDE nozzle* 27

28 Utószó Napjaink síkágyas lézerei és présgépei elérték azt a pontosságot, hogy az összeillesztett alkatrészek között csak minimális rés maradjon. A hegesztő készülékek költséghatékonyan előállíthatóak síklemez alkatrészekből A lézerforrások üzemeltetési költsége, a fejlesztéseknek köszönhetően, napról napra csökken A lézeres hegesztés rendkívüli lehetőségeket rejt magában, ami csak napjainkban kerül kifejlesztésre 28
