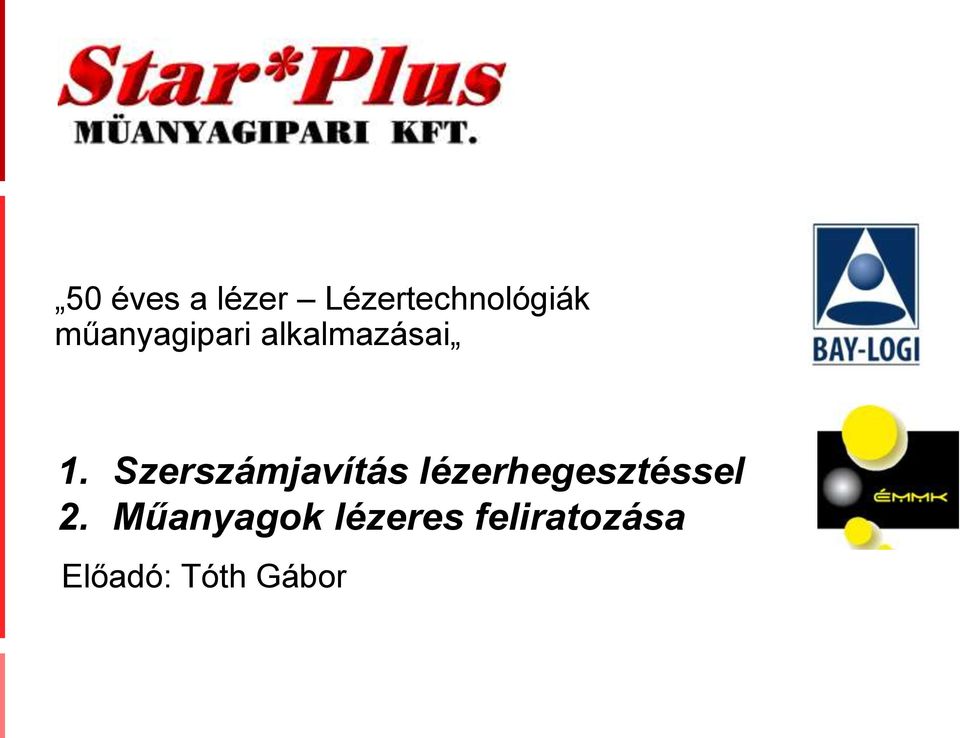

1 50 éves a lézer Lézertechnológiák műanyagipari alkalmazásai 1. Szerszámjavítás lézerhegesztéssel 2. Műanyagok lézeres feliratozása Előadó: Tóth Gábor

2 Szerszámjavítás lézerhegesztéssel Áttekintés 1. Alkalmazása 2. Felépítés 3. Perifériák, anyagszükséglete 4. Előnyök-hátrányok

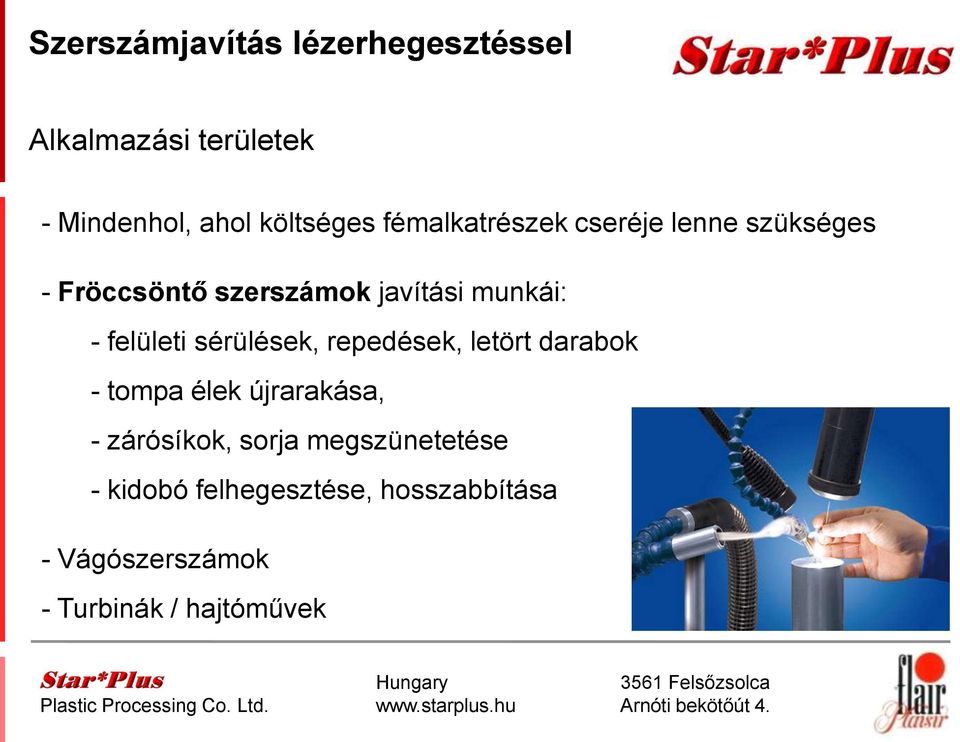

3 Szerszámjavítás lézerhegesztéssel Alkalmazási területek - Mindenhol, ahol költséges fémalkatrészek cseréje lenne szükséges - Fröccsöntő szerszámok javítási munkái: - felületi sérülések, repedések, letört darabok - tompa élek újrarakása, - zárósíkok, sorja megszünetetése - kidobó felhegesztése, hosszabbítása - Vágószerszámok - Turbinák / hajtóművek

felületi sérülések, repedések, letört darabok - tompa élek újrarakása, - zárósíkok,

4 Szerszámjavítás lézerhegesztéssel A felület felhegesztésének elve - Defókuszált, nagyenergiájú lézerimpulzusokkal - Fémpor (automata) vagy fémpálca (kézi) megolvasztása a munkadarabon - Rétegenként felhordva

lézerimpulzusokkal - Fémpor (automata) vagy

5 Szerszámjavítás lézerhegesztéssel A munkaállomás felépítése Lézerforrás Mikroszkóp Joystick X-Y-tengely Vezérlő Z-tengely Kiszolgáló egység

6 Szerszámjavítás lézerhegesztéssel Lézerparaméterek a hegesztés minőségének függvényében - Teljesítmény ( W) - Frekvencia (<15 Hz) - Impulzus hossza (ms) - Nyaláb-átmérő (0,2 2 mm)

függvényében - Teljesítmény (100-400 W) -

7 Szerszámjavítás lézerhegesztéssel Lézerhegesztés anyagszükséglete, kellékei - Lézerhegesztő pálca (Ø 0,1 1 mm) acél, Cu, Ti, Al - Védőgáz (Ar) Perifériák: - Motoros forgató tengely - Mágneses gömb prizma

8 Szerszámjavítás lézerhegesztéssel Példák

9 Szerszámjavítás lézerhegesztéssel Példák

10 Szerszámjavítás lézerhegesztéssel Példák

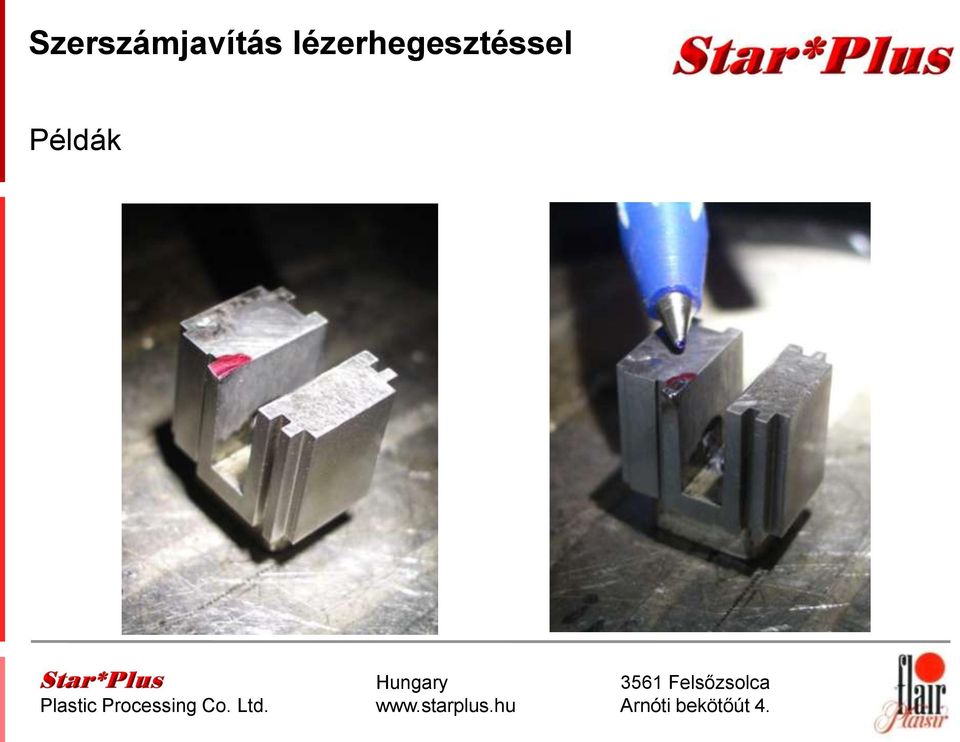

11 Szerszámjavítás lézerhegesztéssel Példák

12 Szerszámjavítás lézerhegesztéssel Példák

13 Szerszámjavítás lézerhegesztéssel Előnyök - hátrányok Előnyök: - Precíz, célzott javítás - Csak a javítandó felület érintett, ép részek nem károsodnak - Széleskörűen alkalmazható, a lézer többnyire mobilis Hátrányok: - Csak kisebb, aprólékos javításokra; nagy felületek felhordásánál nem gazdaságos - Legtöbbször utómunkálatok szükségesek - Költséges berendezés és segédanyagok

lézer többnyire mobilis Hátrányok: - Csak kisebb, aprólékos javításokra; nagy felületek

14 50 éves a lézer Lézertechnológiák műanyagipari alkalmazásai 2. Műanyagok lézeres feliratozása Előadó: Tóth Gábor

15 Áttekintés 1. Felhasználás, működési elv 2. Összehasonlítás 3. Előnyök-hátrányok 4. Kritériumok 5. Rövid fizikai betekintés

16 Felhasználási területek

17 Működési elv Lézerforrás Galvanométerscanner Lencse Műanyag felület

18 Összehasonlítás más eljárásokkal Tulajdonságok Címke Tamponozás Prégelés Tintasugár Lézer Kopásállóság Érintés nélküli feliratozás Durva felületek Feliratozási sebesség Kontraszt Szennyezett felületek feliratozása Vegyszer / oldószer ellenállóság Időjárás / időtállóság Színválaszték A feirat variálhatósága folyamat közben Felbontás Automatizálási lehetőségek Beruházási költségek Működési költségek Mozgó tárgyak feliratozása

oldószer ellenállóság - - + - ++ Időjárás / időtállóság - + ++ + ++ Színválaszték + + + + - A feirat variálhatósága folyamat közben - - - ++ ++

19 Lehetőségek - Világos felirat sötét háttérre - Sötét felirat világos háttérre - Átlátszó műanyagok feliratozása - Különböző kontrasztok létrehozása egy cikluson belül néhány esetben lehetőség képalkotásra - Minimális vonalvastagság, nagy felbontású, éles felirat - On the fly Mozgó tárgyak feliratozása

létrehozása egy cikluson belül néhány esetben lehetőség képalkotásra -

20 Főbb technológiai előnyök - Kopásállóság - Felirat variálhatósága folyamat közben sorszámozás, vonalkód, minden darabon külön felirat (visszakövethető) - Különböző felületek ill. komplex geometriák is feliratozhatóak - Zsíros, szennyezett felületek feliratozása - Kémiai úton ellenálló - Környezetkímélő tinta és oldószer nélkül

21 Gazdasági előnyök - Állandó jellegű kiadások csökkentése nincs tinta, festék, klisé, szita, címke, stb - Átszerelési idő: 0 sec - Akár közepes-, kisszériák vagy egyedi darabok is gyárthatók - Magas fokú automatizálhatóság

22 Hátrányai - Műanyagok különböző fizikai tulajdonságai különböző lézerfeliratozási megoldások szükségesek - A műanyag színe nagyban befolyásolja az eredményt (kontraszt) - Lángvédelem adalékok esetén a feliratozhatóság csökken - Magas beruházási költségek

23 Kritériumok a lézer kiválasztásához - Lézermédium - Hullámhossz - Teljesítmény - Frekvencia - Feliratablak mérete

24 Kritériumok a lézer kiválasztásához - Lézermédium Gázlézer: CO2 Szilárdtest-lézer: Nd:YAG, Nd:YVO4, Yb:YAG

25 Kritériumok a lézer kiválasztásához - Hullámhossz 355 nm (UV) 1064 nm (Infravörös) 532 nm (Zöld)

26 Kritériumok a lézer kiválasztásához - Teljesítmény Tipikus teljesítmények: 1064 nm: W 532 nm: 2 70 W 355 nm: 2 ca. 20 W

27 Teljesítmény Műanyagok lézeres feliratozása Kritériumok a lézer kiválasztásához - Frekvencia Typische Leistungen: Folytonos (CW) Idő Impulzusos: 1 Hz 200 khz

28 Kritériumok a lézer kiválasztásához - Feliratablak mérete Typische Leistungen: 60 x 60 mm -től 120 x 120 mm -ig Kérésre egyedi méretek

29 Felirat fizikai tulajdonságai - Karbonizáció - Habosodás - Szublimáció

30 Fizikai betekintés Karbonizáció (PP)

31 Fizikai betekintés Karbonizáció (PC)

32 Fizikai betekintés Habosodás (PA 6)

33 Fizikai betekintés Habosodás (PA 6)

34 Fizikai betekintés Habosodás (ABS)

35 Fizikai betekintés Szublimáció (ABS)

36 Fizikai betekintés Szublimáció (LCP + 50% üvegszál)

37 Fizikai betekintés Szublimáció + karbonizáció (PP)

38 Star*Plus Műanyagipari Kft. Tel.: Fax.:
