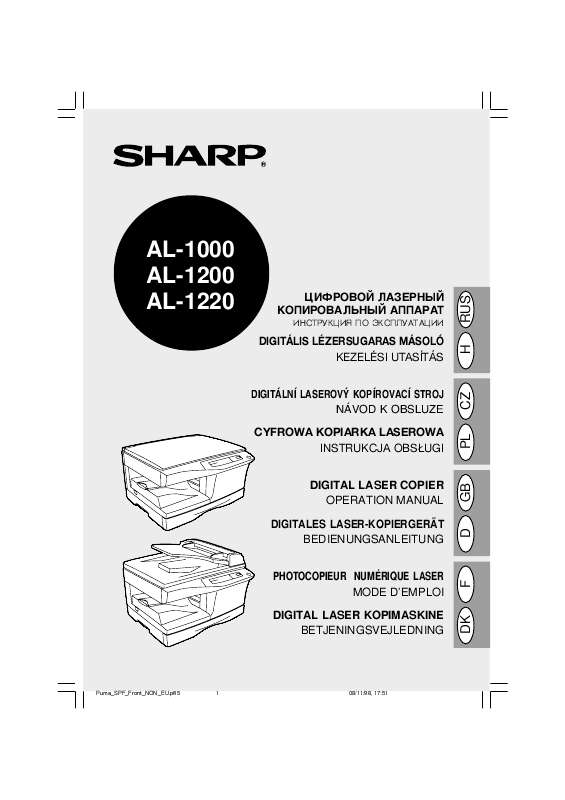

Az Ön kézikönyve SHARP AL-1000/1200/1220

Átírás

1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató. Megtalálja a választ minden kérdésre az a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás Kezelési útmutató Használati útmutató Felhasználói kézikönyv Kezelési utasítás

2 Kézikönyv absztrakt: Ahhoz, hogy ezt a másológépet nyomtatóként használhassa, szerelje fel azt kiegészít nyomtatókészlettel. Világít: Azt jelzi, hogy a másoló készen áll a nyomtatásra és azt jelzi, hogy a másoló adatokat fogad vagy nyomtat., ha másolási munkamenet közben nyomja meg, akkor befejezi vele a a L-1220-as modell átvezetadagolóval van felszerelve (SPF). Ennek a papírbevonó szerkezetnek a beszerelése és kezelése csak az A L-1220-nál megjegyzés alatt kerül ismertetésre. a kezelési utasításban használt ábrák A jelen kezelési utasításban az alábbi piktogramok nyújtanak tájékoztatást a felhasználónak a másológép kezelésével kapcsolatban. Arra figyelmezteti a felhasználót, hogy az itt adott utasítás be nem tartása esetén veszélyezteti saját testi épségét ill. kár keletkezhet másológépében. Arra figyelmezteti a felhasználót, hogy az itt ismertetett elvigyázatossági intézkedés be nem tartása esetén kár keletkezhet másológépében vagy annak valamelyik szerkezeti egységében. Kérjük, fogadja meg az alábbi tanácsokat a másoló els telepítésekor és más felállítási helyre történ áthelyezésekor. Ha a másológépet hideg helyiségbl meleg helyiségbe viszi át, a gép belsejében kondenzvíz kicsapódására kerülhet sor. ha ilyen állapotban mködteti a másológépet, silány minség másolatot kaphat és egyéb mködési hibák léphetnek föl. Legalább két óra hosszat hagyja a másológépet szobahmérsékleten, mieltt üzembe venné azt. Szélsséges hmérséklet- vagy páratartalom-ingadozásnak vannak kitéve, pl. Bizonyosodjon meg arról, hogy a másoló körül elegend szabad hely van annak kezeléséhez és megfelel szellztetéséhez. Ezzel megsértheti annak felületét (zöld térség) és így elmaszatolt másolatokat kaphat. 4. Tartsa a tartalék alkatrészeket, mint pl. Dobkazettákat valamint a festék és elhívó kazettákat sötét helyen anélkül, hogy kivenné azokat eredeti csomagolásukból. Ha közvetlen napsugárzásnak teszi ki azokat, piszkos másolatokat kaphat. Ezzel megsértheti a kazetta felületét és így elmaszatolt másolatokat kaphat. Bizonyosodjon meg arról, hogy a másológép megszakítója KI pozícióban van-e. dugja be a géphez mellékelt hálózati csatlakozó zsinórt a másológép hátoldalán található dugaszolóaljzatba. Ha nem abban az országban használja másológépét, mint ahol vásárolta azt, akkor bizonyosodjon meg arról, hogy a helyi áramellátás megfelel-e az Ön által használt modell specifikációjának. Ha olyan dugaszoló aljzatba csatlakoztatja másológépét, amely nem felel meg tápegységének, akkor a másológép helyrehozhatatlan kárt szenvedhet. Ekkor kigyullad ) jelzlámpa és a kezelmezn a kész ( található eredeti beállításokat mutató többi jelzlámpa is kigyullad ezzel jelezvén az üzemkész állapotot. Az eredeti beállításokhoz lásd az alábbiakban A kezelmez eredeti beállításai c. fejezetet. Miután az utolsó másolás befejeztétl ill. Az áram bekapcsolásától számított elre meghatározott tartamú id másolási mvelet nélkül telt el, a másoló energiatakarékos üzemmódba megy át. Az utolsó másolat elkészülte után a másoló egy elre beállított id elteltével visszatér eredeti beállításaihoz. Xtzbb fggfhfnf bkb gj bcntxtzbb jghtltktzzjuj6 pfhfztt zfcnhjtzzjuj dhtvtzb fdnjvfnbxtcrjuj c,hjcf_ gjckt dsgjkztzby gjcktlztq rjgbb7 A másológép bekapcsolásakor illetve az utolsó másolat készítése után elre meghatározott tartamú id (automatikus törlési id) elteltével visszatér eredeti beállításaihoz. Ha huzamosabb ideig nem használja másológépét, például ha szabadságra megy, kapcsolja ki a hálózati megszakítót és húzza ki a hálózati csatlakozó zsinórt a konnektorból. A másológép átköltöztetéskor bizonyosodjon meg arról, hogy a hálózati megszakító ki van kapcsolva és húzza ki a hálózati csatlakozó zsinórt a konnektorból. Ellenkez esetben veszélyezteti szeme világát. Ne takarja le a másolót nedves takaróval, ruhával vagy manyag fóliával, miközben az csatlakoztatva van a hálózatra. Ezzel meggátolja a hsugárzást, aminek következtében tz keletkezhet. A lapolvasó egység kimenteljesítménye a gyártó mhelyében 0,6 MILL-WATT PLUSZ 13,4 %-ra került beállításra, amit az automatikus teljesítményszabályozó (APC) mködése tart állandó értéken. a másológépben kisteljesítmény lézerberendezés található. Az állandó biztonság megrzése érdekében ne távolítson el semmilyen védburkolatot és ne kíséreljen meg behatolni a készülék belsejébe.

3 Mivel a felmelegedési id nullával egyenl, közvetlenül a hálózati megszakító bekapcsolása után megkezdheti a másolást. Az els másolat elkészítésének ideje 9,6 másodperc (normális üzemmódban). 12 másolat/perc (AL-1200, AL-1220), amely érték az irodai alkalmazások követelményeihez igazodik és lehetvé teszi az Ön számára, hogy fokozza munkájának hatékonyságát. 2 Kiváló minség digitális kép A gép teljesítménye 600 dpi felbontású kiváló minség képek másolását teszi lehetvé. A fényképezés üzemmódot is használhatja, amelynek köszönheten olyan kényes féltónusú képekrl is világos másolatot készíthet, mint például a fekete-fehér és színes fényképek. 3 A legfontosabb másolási funkciók A zoom funkcióval végzett másolás lehetvé teszi a másolási arány 50% és 200% közötti 1%-os lépésekben történ beállítását. Az átvezet adagolón (SPF) keresztül lehetséges az eredeti példány automatikus beadagolása (csak az AL 1220-nál). A másolón olyan felhasználói programok állnak rendelkezésre, amelyek segítségével a felhasználó saját igényeinek megfelelen állíthatja be / módosíthatja a másoló funkcióit. Ez a memória lehetvé teszi, hogy az eredeti példányt csak egyszer szkennelje be és ennek alapján több, maximálisan 99 másolatot készítsen. Ez a mszaki tulajdonság zökkenmentesebb munkafolyamatot tesz lehetvé, csökkenti a másológép mködése által keltett zajt és a lapolvasó szerkezet kopását. A másológép kicsomagolásakor ügyeljen arra, hogy a készüléket mindkét oldalán található fogantyúknál tartja azt és így vigye azt felállítási helyére. Ezt követen hajtsa fel a csapófedelet és távolítsa el a g és h védanyagot. Ezt követen hajtsa fel a csapófedelet és távolítsa el a b és c védanyagot. Hagyja a csavarokat a papírtálcában, mert a másológép költöztetésekor szüksége lesz még rájuk. Nyissa ki a megkerül adagoló tálcáját (AL-1200, AL 1220) és nyissa ki az oldalsó takarólemezt, miközben benyomva tartja az oldalsó takarólemez kinyitására szolgáló gombot. Távolítsa el a VIGYÁZAT feliratú szalagot a homlokoldali fedélrl és távolítsa el a két védpecket a festékráolvasztási egységrl úgy, hogy mindkét madzagot egyszerre húzza felfelé. A másoló fedelének kinyitásához óvatosan hvonatkozik: Helyezze az eredeti példány(oka)t az adagoló tálcára vagy az üveglapra. Az átvezet adagoló használatakor: Bizonyosodjon meg arról, hogy nem maradt eredeti példány az üveglapon. (2) Igazítsa az eredeti példány vezetsínjeit az eredeti példány méreteihez. (3) Helyezze az eredeti példányokat az adagolótálcára úgy, hogy a nyomat felfelé nézzen. Mieltt beadagolná az eredeti példányokat az eredetit adagoló tálcácute;solási aránynak 100 %-ra való visszaállításához nyomja meg többször a másolási arányt kiválasztó gombot mindaddig, amíg fel nem gyullad a 100 % kijelzés. A zoomolási arány gyors csökkentéséhez vagy növeléséhez nyomja meg és tartsa benyomva a (N vagy L) gombot. Ha meg akarja haladni ezeket az értékeket, akkor engedje el a gombot majd újból nyomja meg és tartsa benyomva azt. ""=) szabványos méret papír, átlátszó fólia, címkék, és más A6os és B4-es közötti formátumú valamint 52 és 128 g/m2 közötti súlyú különleges rendeltetés papírféleségek beadagolására lehet hagyja, hogy a másolatok hagyja, hogy a másolatok készítsen ezt a mveletet követen sem lehetséges a másolás, helyezzen be új festék + elhívó kazettát. Az is elfordulhat, hogy a sötét eredeti példány hosszú ideig tartó másolásakor a KÉSZ ( ) jelzlámpa villog, a ( ) pedig kigyullad, annak ellenére, hogy van még festék. Ebben az esetben a festékkazetta még max. Bizonyosodjon meg arról, hogy nyitva van a megkerül adagoló tálcája (AL-1200, AL 1220), majd nyissa ki az oldalsó takarólemezt, miközben benyomva tartja az oldalsó takarólemez kinyitására szolgáló gombot. Ezt követen fogja meg óvatosan mindkét oldalán az oldalsó takarólemezt és nyissa ki azt. Húzza ki óvatosan a festék + elhívó kazettát, miközben benyomva tartja a kioldó gombot. Az oldalsó takarólemez kinyitására szolgáló gomb mellett található kerek kinyúlások megnyomásával csukja be elbb a homlokoldali fedelet, majd az oldalsó takarólemezt. A fedelek becsukásakor bizonyosodjon meg arról, hogy biztosan bezárta a homlokoldali fedelet és csak ezt követen csukja be az oldalsó takarólemezt.

4 000-es példányszámot, kigyullad a dobkazetta cseréjére felszólító jelzlámpa (w_, jelezvén, hogy hamarosan ki kell cserélni a dobkazettát. Ha a jelzlámpa elkezd villogni, a másoló mindaddig nem mködik, amíg meg nem történik a dobkazetta cseréje. Bizonyosodjon meg arról, hogy nyitva van a megkerül adagoló tálcája (AL-1200, AL 1220), majd nyissa ki az oldalsó takarólemezt, miközben benyomva tartja az oldalsó takarólemez kinyitására szolgáló gombot. Ezt követen fogja meg óvatosan mindkét oldalán az oldalsó takarólemezt és nyissa ki azt. Húzza ki óvatosan a festék + elhívó kazettát, miközben benyomva tartja a kioldó gombot. Fogja meg a dobkazetta fogantyúját és húzza ki óvatosan a kazettát. Ezt követen óvatosan helyezze be az új dobkazettát. Az oldalsó takarólemez kinyitására szolgáló gomb mellett található kerek kinyúlások megnyomásával csukja be elbb a homlokoldali fedelet, majd az oldalsó takarólemezt. ekkor kialszik a (w) jelzlámpa és felgyullad a KÉSZ ( jelzlámpa. A fedelek becsukásakor bizonyosodjon meg arról, hogy biztosan zárta-e be a homlokoldali fedelet és csak ezt követen csukja be az oldalsó takarólemezt. A dobkazetta hasznos élettartama Ahhoz, hogy megállapíthassa, hogy hány másolatot készíthet még, amíg a másoló eléri a 18. Nyomja meg és tartsa 5 másodpercnél hosszabb ideig egyidejleg benyomva a világos ({) és a sötét (}) gombot mindaddig, amíg az összes zavarjelz lámpa (w, t, ) el nem kezd villogni és a példányok számának megjelenítjében 4 4 nem látható. Annak megállapításához, hogy hány további másolatot készíthet, nyomja meg és tartsa 5 másodpercnél hosszabb ideig benyomva a törlés (>) gombot. Példa: a dobkazetta következ cseréjéig még 500 másolatot lehet készíteni. Nyomja meg a világos ({) vagy a sötét (}) gombot. Zflktöfobq eüjl ydkytncy dfözsv eckjdbtv lky gjkextzby xbcnsü b xtnrbü rjgbq7 Ztj,üjlbvj eltkbnm ztcrjkmrj vbzen lky htuekyhzjq jxbcnrb rjgbhjdfkmzjuj fggfhfnf7 A másoló megfelel karbantartása elengedhetetlenül szükséges ahhoz, hogy tiszta és éles másolatokat vissza a kell számú eredeti példányt a tálcába. A másolás folytatásakor vagy a törlés (>) gomb megnyomása után ez a szám eltnik a kijelzbl. Ha az átvezet adagolóba beszorul az eredeti példány egy íve, a másológép leáll és elkezd villogni a papírbeszorulás az átvezet adagolóban jelzlámpa ( ), miközben a papírbeszorulás jelzlámpa (t) továbbra sem világít. Az eredeti példányok átvezet adagolóban történt beszorulásához lásd D Papírbeszorulás az átvezet adagolóban" c. Bizonyosodjon meg arról, hogy a nyitva van a megkerül adagoló tálcája (AL-1200, AL1220) és ezt követen nyissa ki az oldalsó fedelet, miközben benyomva tartja az oldalsó takarólemez kinyitására szolgáló gombot. 2 Ha a papír ezen a helyen szorult be, járjon el a B papírbeszorulás a festékráolvasztási övezetben ( Ha a papír ezen a helyen szorult be, járjon el az A papírbeszorulás a papírbevonási övezetben utasításai szerint. Ha Q világít a kijelzben és, ha a papírbevonási övezetbl nem látja a beszorult papírt, akkor húzza ki a papírtálcát és távolítsa el a beszorult papírt. Ellenkez esetben égési vagy egyéb sérülést szenvedhet. Ellenkez esetben megrongálódhat a dob vagy elkendött másolatokat kaphat. Ha a papír bevonása a kézi megkerüladagolón keresztül történt, akkor ne a kézi megkerüladagolón keresztül távolítsa el a beszorult papírt. Ellenkez esetben égési vagy egyéb sérülést szenvedhet. ne érintse meg a dob felületét (zöld térség) a beszorult papír eltávolítása közben. Ellenkez esetben megrongálódhat a dob vagy elkendött másolatokat kaphat. Ha a papír bevonása a kézi megkerüladagolón keresztül történt, akkor ne a kézi megkerüladagolón keresztül távolítsa el a beszorult papírt. Engedje föl a festékráolvasztási egység kioldókarját, ezt követen az oldalsó takarólemez kinyitására szolgáló gomb mellett található kerek kinyúlások megnyomásával csukja be az oldalsó takarólemezt. Fogja meg óvatosan mindkét oldalán az oldalsó takarólemezt és nyissa ki azt. Engedje föl a festékráolvasztási egység kioldókarját, ezt követen csukja be az oldalsó takarólemezt. A fedelek becsukásakor bizonyosodjon meg arról, hogy biztosan zárta-e be a homlokoldali fedelet és csak ezt követen csukja be az oldalsó takarólemezt. (A) Nyissa ki az adagoló henger fedelét és óvatosan húzza az eredeti példányt balra eltávolítva azt az eredetit adagoló tálcából. Ha nehezen megy a beszorult eredeti eltávolítása, járjon el a (C) az adagoló henger alatt c. Fejezet utasításai szerint, anélkül azonban, hogy erltetné az eredeti kihúzását az adagoló tálcából.

5 (B) Nyissa ki az eredeti példány letakarására szolgáló fedelet és forgassa el a hengerforgató gombot a beszorult eredeti kivezetési övezetbl való eltávolításának céljából. Ha nehezen megy a beszorult eredeti eltávolítása, járjon el a (C) az adagoló henger alatt c. Fejezet utasításai szerint, anélkül azonban, hogy erltetné az eredeti kihúzását. Otuj hjkbrf7 (C) Nyissa ki az eredeti példány letakarására szolgáló fedelet és forgassa el a hengerforgató gombot a beszorult eredeti adagoló tálcából vagy kivezetési övezetbl való eltávolításának céljából. ha ez nehezen megy, távolítsa el a beszorult eredetit az adagoló henger alól. A másolandó példányok számának megjelenítjében egy tetszleges szám jelenhet meg a mínusz jel () mögött, ami azt jelzi, hogy a zavar elhárítása után hány eredeti példányt kell visszahelyezni az átvezetadagolóba. Törölje a hibás adagolás kijelzését és térjen vissza az eredeti példányok kívánt számának kijelzéséhez. D Papírbeszorulás az átvezet adagolóban Az eredeti példány az alábbi három hely egyikén szorulhat be: ha a beszorult eredeti látható az eredetit adagoló tálcában, akkor (A) az eredetit adagoló tálcában; ha a beszorult eredeti nem látható az eredetit adagoló tálcában, akkor (B) a kivezetési övezetben vagy (C) az adagoló henger alatt. Ha bármilyen probléma merül fel másológépe mködése közben, mieltt Sharp szerviz-központjához fordulna tanulmányozza át az alábbi listát. Csukja be óvatosan elbb a homlokoldali fedelet, majd az oldalsó takarólemezt. Ha különleges rendeltetés papírt használ, a kézi megkerüladagoló tálcán keresztül adagolja eredeti kép túl világos vagy foltos az eredeti sok papír van a papírtálcában vagy nincs jól behelyezve a kazettába? Ügyeljen arra, hogy csak eredeti SHARP alkatrészeket és fogyóeszközöket használjon. Ha az alábbi jelzlámpák felgyulladnak vagy elkezdenek villogni a kezelmezn vagy, az alábbi üzenetek jelennek meg a kijelzben, haladéktalanul hárítsa el a zavart mind az alábbi táblázat, mind pedig a vonatkozó oldal utasításai alapján. Kijelzés A zavar oka és elhárítása Hamarosan ki kell cserélni a meg arról, hogy be van-e helyezve a meg és tartsa 5 másodpercnél hosszabb ideig benyomva a törlés (>) gombot. A másolatok teljes száma két lépésben jelenik meg, egyenként három számjeggyel. Hamarosan ki kell cserélni a festék + elhívó kazettát. Másolási sebesség Folyamatos másolás Az els másolat készítéséhez szükséges id Másolási méretarány Megvilágítási rendszer Másolópapír adagolása (szokásos másolási üzemmód) 16,0 vagy annál kevesebb (másolás elmelegít üzemmódból) 23,0 vagy annál kevesebb (másolás automatikus árammegszakító üzemmódból) 23,0 vagy annál kevesebb (közvetlenül a bekapcsolás utáni másolás) Változó: 50% és 200% között 1%-os lépésközökben (összesen 151 fokozat); Rögzített: 50%, 70%, 81%, 100%, 141%, 200% Mozgó optikai forrás, fényréses megvilágítás (rögzített nyomólemez) automatikus felvétellel/spf: mozgó eredeti példány Automatikus ívenkénti bevonású adagoló (250 ív); egy ív kézi betáplálására szolgáló kézi megkerüladagoló/egy 50 ív befogadására alkalmas automatikus megkerül adagoló-tálca Ftött festékezhenger Mágneses kefés elhívás Xenonlámpa Letapogatásnál: 400 dpi Letapogatásnál: 256 fokozat 6 MB (csak az AL 1220-nál) Helyi feszültség ±10%. ) (csak az AL 1220-nál) Hmérséklet: 10 C és 30 C között Páratartalom: 20% és 85% között Hangteljesítményszint LWA (1B=10dB) Másolásnál: 6,6 [db(a)], készenléti állapotban: háttér-zajszint Hangnyomásszint LPA (készenléti helyzetekben) Másolásnál: 40 [db(a)], készenléti állapotban: háttér-zajszint A zajemisszió mérése megfelel az ISO 7779-es szabványnak. Festékráolvasztó rendszer Elhívási rendszer Fényforrás Felbontóképesség Elosztás árnyalatok szerint Tárkapacitás Áramellátás Áramfogyasztás Befoglaló méretek Súly Másoló méretei Üzemeltetési feltételek Zajszint Az els másolat készítéséhez szükséges id olyan üzemeltetési feltételektl függen változhat, mint pl. Az egyedi daraboknál bizonyos mérték eltérések mutatkozhatnak ehhez az értékekhez képest. Zböt7 Cktletn bcgjkmpjdfnm njkmrj jhbubzfkmzst ltnfkb b pfgfczst xfcnb abhvs ÔZFÓH7 Opcionális és tartalék alkatrészek megrendelésekor kérjük, adja meg az alábbi jegyzék alapján az alkatrész helyes számát.

6 Powered by TCPDF ( Ügyeljen arra, hogy csak eredeti SHARP alkatrészt és fogyóeszközt használjon. A lehet legjobb másolási minség elérése érdekében ügyeljen arra, hogy csak olyan eredeti SHARP fogyóeszközt használjon, amelyek a SHARP másológépek élettartamának és teljesítményének maximális fokozása céljából kerültek kifejlesztésre, megtervezésre és tesztelésre. Letter papíralakú ívre való másolás alapján 5%-os festett terület mellett A nem az eredeti kartondobozában vagy felállított csomagolásban tárolt másolópapír hullámossá válhat vagy megnedvesedhet, ami papírbeszoruláshoz vezet. A másológép átköltöztetésekor bizonyosodjon meg arról, hogy a festék + elhívó kazettát már elzleg eltávolította. 1 Bizonyosodjon meg arról, hogy nyitva van a megkerül adagoló tálcája (AL-1200, AL 1220), majd nyissa ki az oldalsó takarólemezt, miközben benyomva tartja az oldalsó takarólemez kinyitására szolgáló gombot. 2 Ezt követen fogja meg óvatosan mindkét oldalán az oldalsó takarólemezt és nyissa ki azt. 3. Húzza ki óvatosan a festék + elhívó kazettát, miközben benyomva tartja a kioldó gombot. A fedelek becsukásakor bizonyosodjon meg arról, hogy biztosan bezárta a homlokoldali fedelet és csak ezt követen csukja be az oldalsó takarólemezt. Emelje föl a papírtálca fogantyúját és húzza ki a papírtálcát mindaddig, amíg meg nem akad. Használjon érmét (vagy valamilyen más alkalmas tárgyat) a papírtálca elején elhelyezett csavarnak a másoló oldalára való rögzítéséhez. A másológép szállításakor károsodások megakadályozása érdekében szerelje vissza a helyére a csavart. Csukja be a megkerül adagoló tálcáját (AL1200, AL 1220) és csukja be a papírkirakó tálca toldatát, majd helyezze vissza a helyére a másológép felállításakor eltávolított csomagolóanyagot és védszalagot..
