Batthyány tér végállomás és keretalagút szerkezeti munkáinak kivitelezése

Átírás

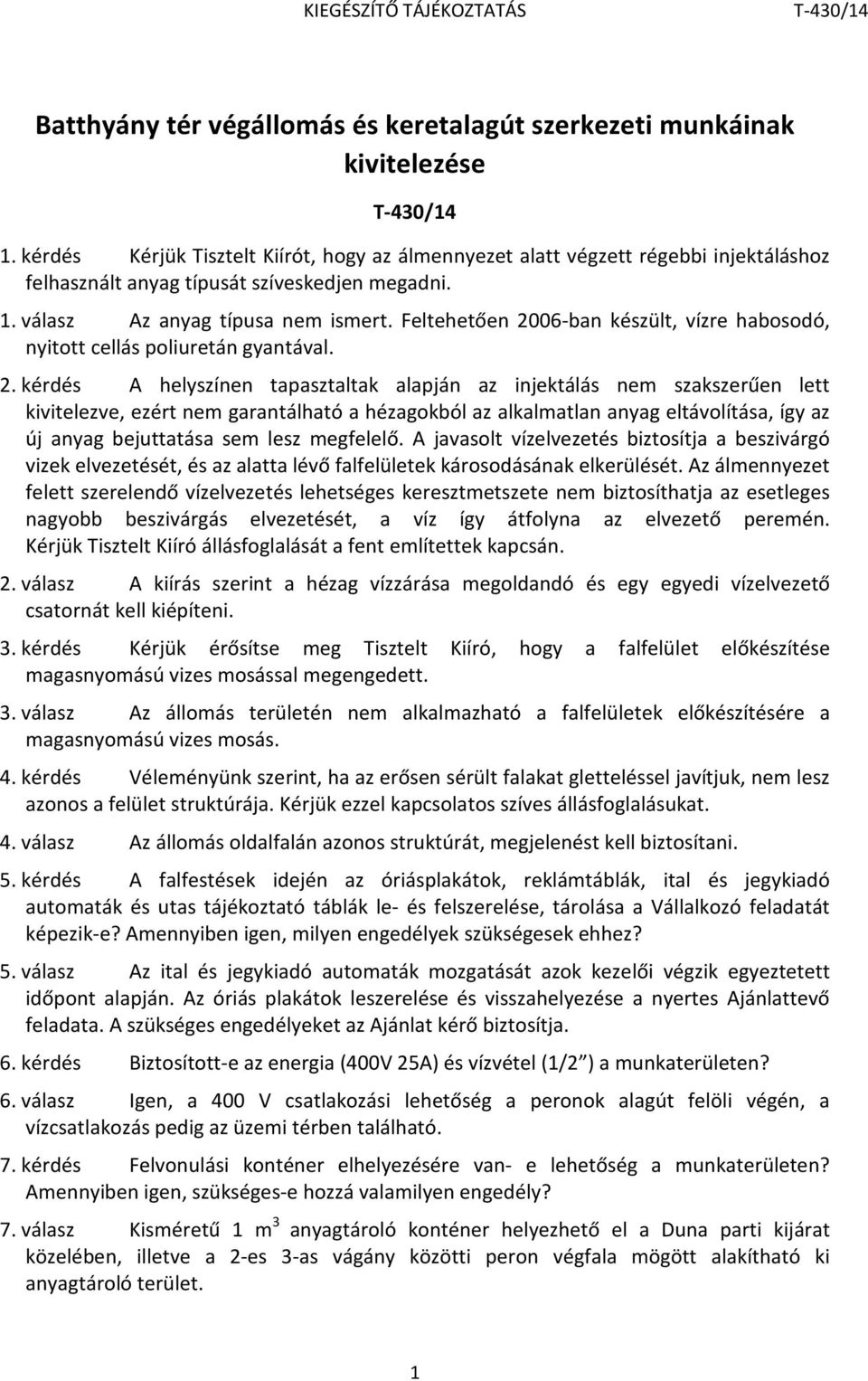

1 Batthyány tér végállomás és keretalagút szerkezeti munkáinak kivitelezése T-430/14 1. kérdés Kérjük Tisztelt Kiírót, hogy az álmennyezet alatt végzett régebbi injektáláshoz felhasznált anyag típusát szíveskedjen megadni. 1. válasz Az anyag típusa nem ismert. Feltehetően 2006-ban készült, vízre habosodó, nyitott cellás poliuretán gyantával. 2. kérdés A helyszínen tapasztaltak alapján az injektálás nem szakszerűen lett kivitelezve, ezért nem garantálható a hézagokból az alkalmatlan anyag eltávolítása, így az új anyag bejuttatása sem lesz megfelelő. A javasolt vízelvezetés biztosítja a beszivárgó vizek elvezetését, és az alatta lévő falfelületek károsodásának elkerülését. Az álmennyezet felett szerelendő vízelvezetés lehetséges keresztmetszete nem biztosíthatja az esetleges nagyobb beszivárgás elvezetését, a víz így átfolyna az elvezető peremén. Kérjük Tisztelt Kiíró állásfoglalását a fent említettek kapcsán. 2. válasz A kiírás szerint a hézag vízzárása megoldandó és egy egyedi vízelvezető csatornát kell kiépíteni. 3. kérdés Kérjük érősítse meg Tisztelt Kiíró, hogy a falfelület előkészítése magasnyomású vizes mosással megengedett. 3. válasz Az állomás területén nem alkalmazható a falfelületek előkészítésére a magasnyomású vizes mosás. 4. kérdés Véleményünk szerint, ha az erősen sérült falakat gletteléssel javítjuk, nem lesz azonos a felület struktúrája. Kérjük ezzel kapcsolatos szíves állásfoglalásukat. 4. válasz Az állomás oldalfalán azonos struktúrát, megjelenést kell biztosítani. 5. kérdés A falfestések idején az óriásplakátok, reklámtáblák, ital és jegykiadó automaták és utas tájékoztató táblák le- és felszerelése, tárolása a Vállalkozó feladatát képezik-e? Amennyiben igen, milyen engedélyek szükségesek ehhez? 5. válasz Az ital és jegykiadó automaták mozgatását azok kezelői végzik egyeztetett időpont alapján. Az óriás plakátok leszerelése és visszahelyezése a nyertes Ajánlattevő feladata. A szükséges engedélyeket az Ajánlat kérő biztosítja. 6. kérdés Biztosított-e az energia (400V 25A) és vízvétel (1/2 ) a munkaterületen? 6. válasz Igen, a 400 V csatlakozási lehetőség a peronok alagút felöli végén, a vízcsatlakozás pedig az üzemi térben található. 7. kérdés Felvonulási konténer elhelyezésére van- e lehetőség a munkaterületen? Amennyiben igen, szükséges-e hozzá valamilyen engedély? 7. válasz Kisméretű 1 m 3 anyagtároló konténer helyezhető el a Duna parti kijárat közelében, illetve a 2-es 3-as vágány közötti peron végfala mögött alakítható ki anyagtároló terület. 1

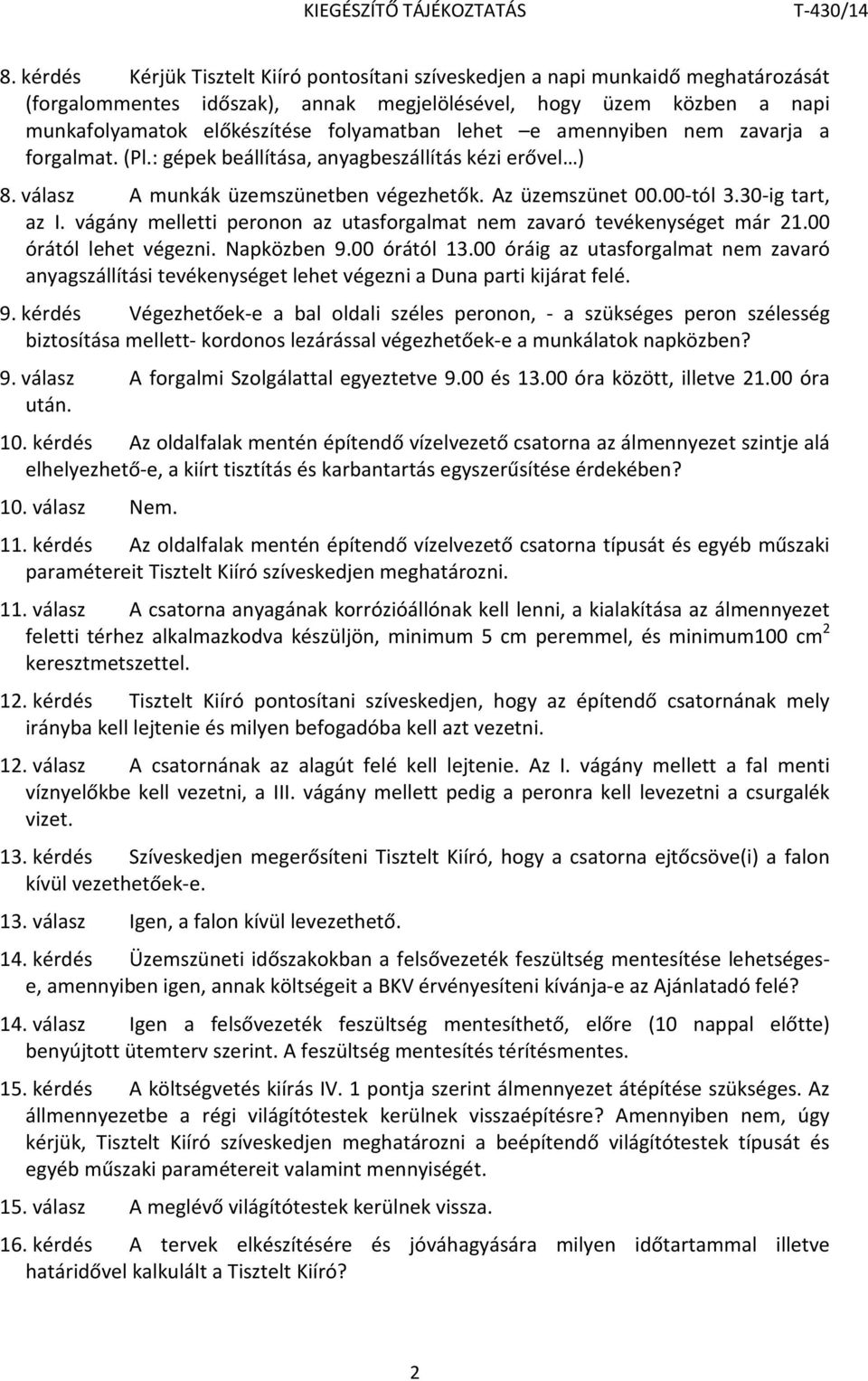

2 8. kérdés Kérjük Tisztelt Kiíró pontosítani szíveskedjen a napi munkaidő meghatározását (forgalommentes időszak), annak megjelölésével, hogy üzem közben a napi munkafolyamatok előkészítése folyamatban lehet e amennyiben nem zavarja a forgalmat. (Pl.: gépek beállítása, anyagbeszállítás kézi erővel ) 8. válasz A munkák üzemszünetben végezhetők. Az üzemszünet tól 3.30-ig tart, az I. vágány melletti peronon az utasforgalmat nem zavaró tevékenységet már órától lehet végezni. Napközben 9.00 órától óráig az utasforgalmat nem zavaró anyagszállítási tevékenységet lehet végezni a Duna parti kijárat felé. 9. kérdés Végezhetőek-e a bal oldali széles peronon, - a szükséges peron szélesség biztosítása mellett- kordonos lezárással végezhetőek-e a munkálatok napközben? 9. válasz A forgalmi Szolgálattal egyeztetve 9.00 és óra között, illetve óra után. 10. kérdés Az oldalfalak mentén építendő vízelvezető csatorna az álmennyezet szintje alá elhelyezhető-e, a kiírt tisztítás és karbantartás egyszerűsítése érdekében? 10. válasz Nem. 11. kérdés Az oldalfalak mentén építendő vízelvezető csatorna típusát és egyéb műszaki paramétereit Tisztelt Kiíró szíveskedjen meghatározni. 11. válasz A csatorna anyagának korrózióállónak kell lenni, a kialakítása az álmennyezet feletti térhez alkalmazkodva készüljön, minimum 5 cm peremmel, és minimum100 cm 2 keresztmetszettel. 12. kérdés Tisztelt Kiíró pontosítani szíveskedjen, hogy az építendő csatornának mely irányba kell lejtenie és milyen befogadóba kell azt vezetni. 12. válasz A csatornának az alagút felé kell lejtenie. Az I. vágány mellett a fal menti víznyelőkbe kell vezetni, a III. vágány mellett pedig a peronra kell levezetni a csurgalék vizet. 13. kérdés Szíveskedjen megerősíteni Tisztelt Kiíró, hogy a csatorna ejtőcsöve(i) a falon kívül vezethetőek-e. 13. válasz Igen, a falon kívül levezethető. 14. kérdés Üzemszüneti időszakokban a felsővezeték feszültség mentesítése lehetségese, amennyiben igen, annak költségeit a BKV érvényesíteni kívánja-e az Ajánlatadó felé? 14. válasz Igen a felsővezeték feszültség mentesíthető, előre (10 nappal előtte) benyújtott ütemterv szerint. A feszültség mentesítés térítésmentes. 15. kérdés A költségvetés kiírás IV. 1 pontja szerint álmennyezet átépítése szükséges. Az állmennyezetbe a régi világítótestek kerülnek visszaépítésre? Amennyiben nem, úgy kérjük, Tisztelt Kiíró szíveskedjen meghatározni a beépítendő világítótestek típusát és egyéb műszaki paramétereit valamint mennyiségét. 15. válasz A meglévő világítótestek kerülnek vissza. 16. kérdés A tervek elkészítésére és jóváhagyására milyen időtartammal illetve határidővel kalkulált a Tisztelt Kiíró? 2

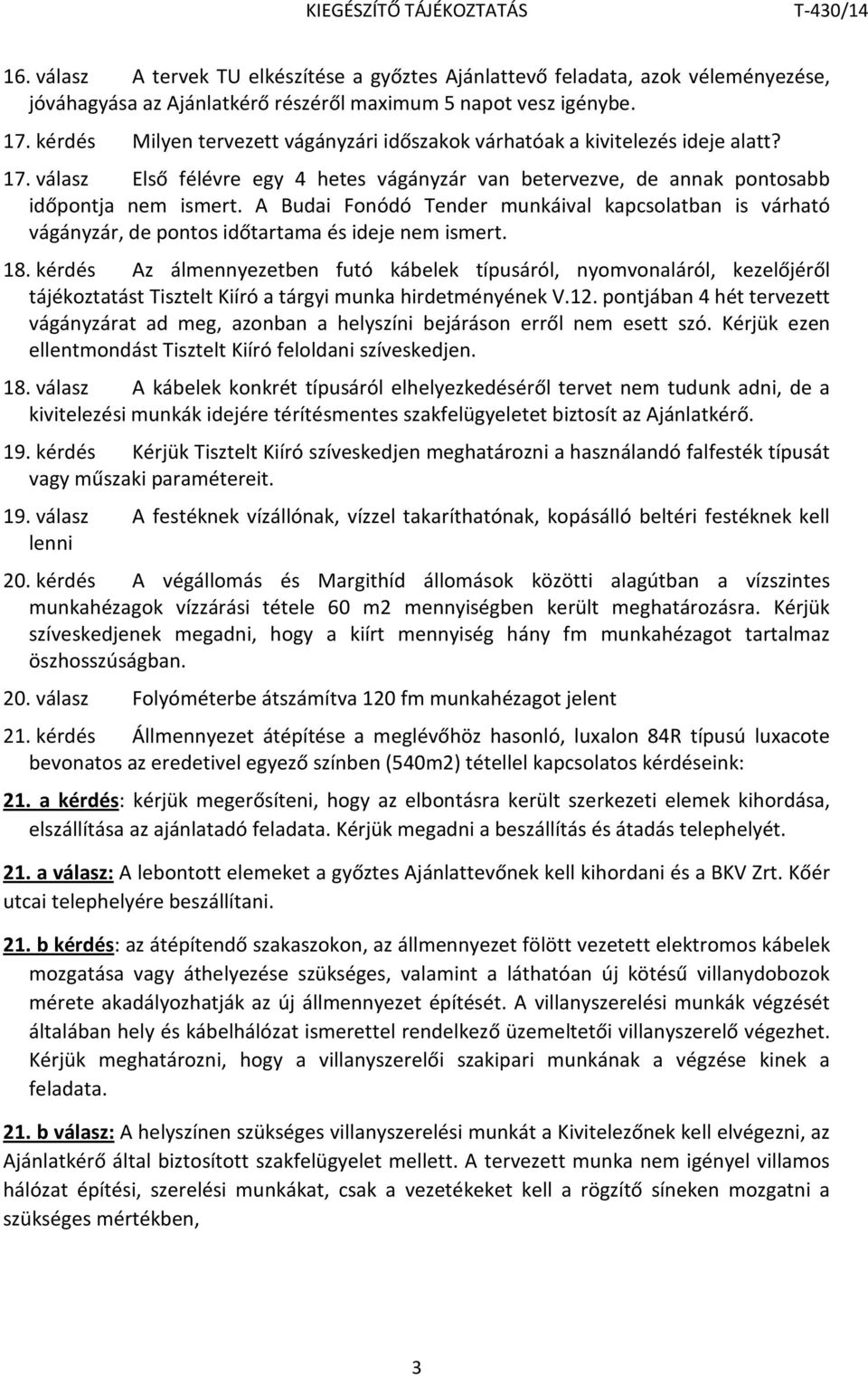

3 16. válasz A tervek TU elkészítése a győztes Ajánlattevő feladata, azok véleményezése, jóváhagyása az Ajánlatkérő részéről maximum 5 napot vesz igénybe. 17. kérdés Milyen tervezett vágányzári időszakok várhatóak a kivitelezés ideje alatt? 17. válasz Első félévre egy 4 hetes vágányzár van betervezve, de annak pontosabb időpontja nem ismert. A Budai Fonódó Tender munkáival kapcsolatban is várható vágányzár, de pontos időtartama és ideje nem ismert. 18. kérdés Az álmennyezetben futó kábelek típusáról, nyomvonaláról, kezelőjéről tájékoztatást Tisztelt Kiíró a tárgyi munka hirdetményének V.12. pontjában 4 hét tervezett vágányzárat ad meg, azonban a helyszíni bejáráson erről nem esett szó. Kérjük ezen ellentmondást Tisztelt Kiíró feloldani szíveskedjen. 18. válasz A kábelek konkrét típusáról elhelyezkedéséről tervet nem tudunk adni, de a kivitelezési munkák idejére térítésmentes szakfelügyeletet biztosít az Ajánlatkérő. 19. kérdés Kérjük Tisztelt Kiíró szíveskedjen meghatározni a használandó falfesték típusát vagy műszaki paramétereit. 19. válasz A festéknek vízállónak, vízzel takaríthatónak, kopásálló beltéri festéknek kell lenni 20. kérdés A végállomás és Margithíd állomások közötti alagútban a vízszintes munkahézagok vízzárási tétele 60 m2 mennyiségben került meghatározásra. Kérjük szíveskedjenek megadni, hogy a kiírt mennyiség hány fm munkahézagot tartalmaz öszhosszúságban. 20. válasz Folyóméterbe átszámítva 120 fm munkahézagot jelent 21. kérdés Állmennyezet átépítése a meglévőhöz hasonló, luxalon 84R típusú luxacote bevonatos az eredetivel egyező színben (540m2) tétellel kapcsolatos kérdéseink: 21. a kérdés: kérjük megerősíteni, hogy az elbontásra került szerkezeti elemek kihordása, elszállítása az ajánlatadó feladata. Kérjük megadni a beszállítás és átadás telephelyét. 21. a válasz: A lebontott elemeket a győztes Ajánlattevőnek kell kihordani és a BKV Zrt. Kőér utcai telephelyére beszállítani. 21. b kérdés: az átépítendő szakaszokon, az állmennyezet fölött vezetett elektromos kábelek mozgatása vagy áthelyezése szükséges, valamint a láthatóan új kötésű villanydobozok mérete akadályozhatják az új állmennyezet építését. A villanyszerelési munkák végzését általában hely és kábelhálózat ismerettel rendelkező üzemeltetői villanyszerelő végezhet. Kérjük meghatározni, hogy a villanyszerelői szakipari munkának a végzése kinek a feladata. 21. b válasz: A helyszínen szükséges villanyszerelési munkát a Kivitelezőnek kell elvégezni, az Ajánlatkérő által biztosított szakfelügyelet mellett. A tervezett munka nem igényel villamos hálózat építési, szerelési munkákat, csak a vezetékeket kell a rögzítő síneken mozgatni a szükséges mértékben, 3

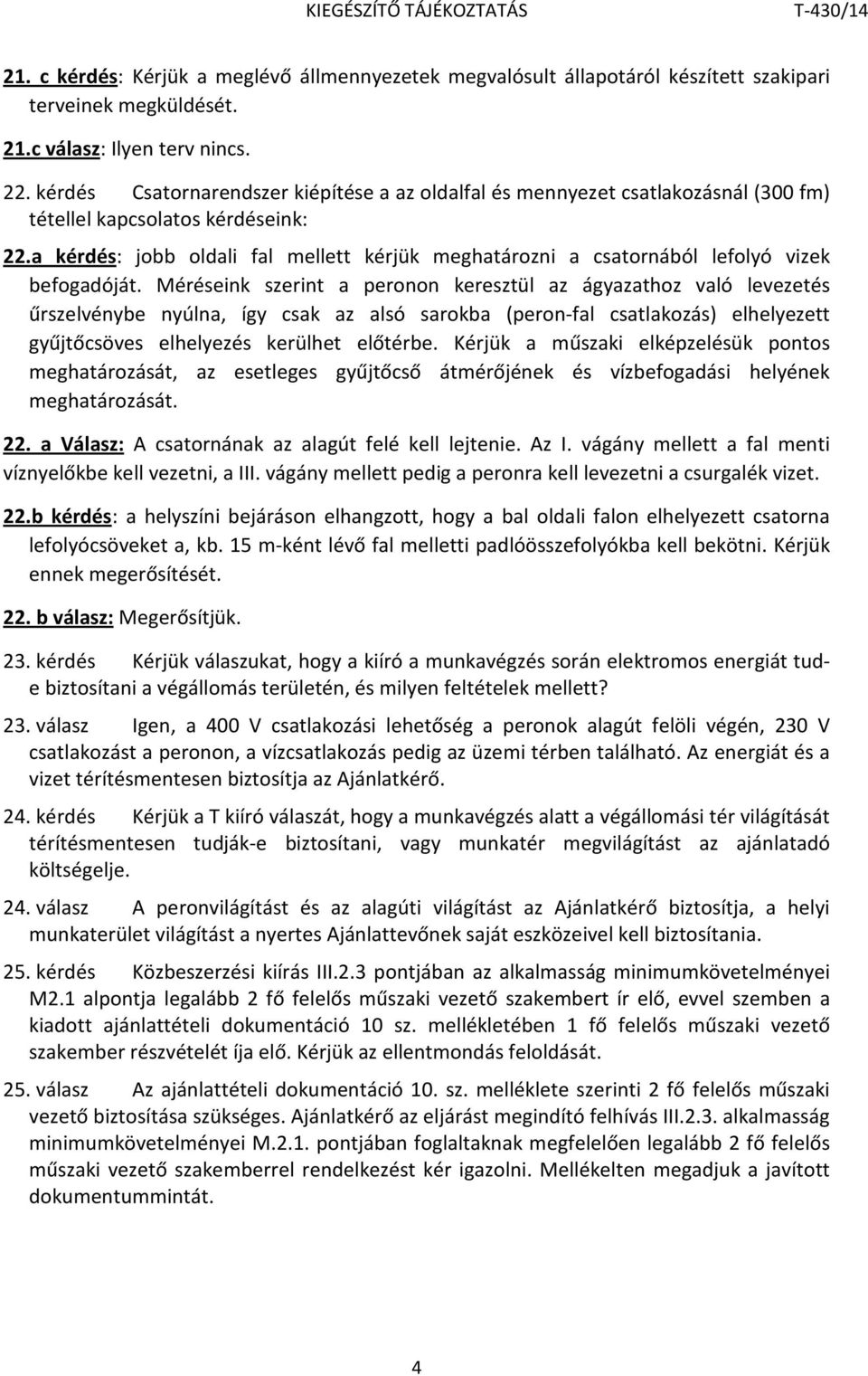

4 21. c kérdés: Kérjük a meglévő állmennyezetek megvalósult állapotáról készített szakipari terveinek megküldését. 21.c válasz: Ilyen terv nincs. 22. kérdés Csatornarendszer kiépítése a az oldalfal és mennyezet csatlakozásnál (300 fm) tétellel kapcsolatos kérdéseink: 22.a kérdés: jobb oldali fal mellett kérjük meghatározni a csatornából lefolyó vizek befogadóját. Méréseink szerint a peronon keresztül az ágyazathoz való levezetés űrszelvénybe nyúlna, így csak az alsó sarokba (peron-fal csatlakozás) elhelyezett gyűjtőcsöves elhelyezés kerülhet előtérbe. Kérjük a műszaki elképzelésük pontos meghatározását, az esetleges gyűjtőcső átmérőjének és vízbefogadási helyének meghatározását. 22. a Válasz: A csatornának az alagút felé kell lejtenie. Az I. vágány mellett a fal menti víznyelőkbe kell vezetni, a III. vágány mellett pedig a peronra kell levezetni a csurgalék vizet. 22.b kérdés: a helyszíni bejáráson elhangzott, hogy a bal oldali falon elhelyezett csatorna lefolyócsöveket a, kb. 15 m-ként lévő fal melletti padlóösszefolyókba kell bekötni. Kérjük ennek megerősítését. 22. b válasz: Megerősítjük. 23. kérdés Kérjük válaszukat, hogy a kiíró a munkavégzés során elektromos energiát tude biztosítani a végállomás területén, és milyen feltételek mellett? 23. válasz Igen, a 400 V csatlakozási lehetőség a peronok alagút felöli végén, 230 V csatlakozást a peronon, a vízcsatlakozás pedig az üzemi térben található. Az energiát és a vizet térítésmentesen biztosítja az Ajánlatkérő. 24. kérdés Kérjük a T kiíró válaszát, hogy a munkavégzés alatt a végállomási tér világítását térítésmentesen tudják-e biztosítani, vagy munkatér megvilágítást az ajánlatadó költségelje. 24. válasz A peronvilágítást és az alagúti világítást az Ajánlatkérő biztosítja, a helyi munkaterület világítást a nyertes Ajánlattevőnek saját eszközeivel kell biztosítania. 25. kérdés Közbeszerzési kiírás III.2.3 pontjában az alkalmasság minimumkövetelményei M2.1 alpontja legalább 2 fő felelős műszaki vezető szakembert ír elő, evvel szemben a kiadott ajánlattételi dokumentáció 10 sz. mellékletében 1 fő felelős műszaki vezető szakember részvételét íja elő. Kérjük az ellentmondás feloldását. 25. válasz Az ajánlattételi dokumentáció 10. sz. melléklete szerinti 2 fő felelős műszaki vezető biztosítása szükséges. Ajánlatkérő az eljárást megindító felhívás III.2.3. alkalmasság minimumkövetelményei M.2.1. pontjában foglaltaknak megfelelően legalább 2 fő felelős műszaki vezető szakemberrel rendelkezést kér igazolni. Mellékelten megadjuk a javított dokumentummintát. 4

5 10. sz. melléklet SZAKEMBEREK ÖSSZEFOGLALÓ TÁBLÁZATA* Szakember neve Szakterület megnevezése M.2.1. legalább 2 fő, a 266/2013. (VII. 11.) Korm. szerinti KÉ/A Közlekedési építmények építése korlátozás nélkül szakterületen felelős műszaki vezető szakemberrel M.2.2. legalább 1 fő munkavédelmi képesítésű szakemberrel, mint munkavédelmi koordinátorral M fő építőipari szakmunkás (legalább 1 fő ács, legalább 1 fő kőműves és legalább 1 fő lakatos) Teljesítésbe bevonó szervezet megnevezése, 201. év hó.nap.. Név * A nyilatkozatot attól függően kell ajánlattevőnek, alvállalkozójának vagy az alkalmasság igazolására igénybe vett más szervezetnek kitölteni, hogy a teljesítésbe melyikük kívánja a szakembert bevonni. 5
