Mosógép használati útmutató

Átírás

1 J1462(V/S/C) J1262(V/S/C) J1062(V/S/C) J862(V/S/C) B1462(V/S/C) B1262(V/S/C) B1062(V/S/C) B862(V/S/C) R1262(V/S/C) R1062(V/S/C) R862(V/S/C) F1262(V/S/C) F1062(V/S/C) F862(V/S/C) S1062(V/S/C) S862(V/S/C) Mosógép használati útmutató képzelje el a lehetőségeket Köszönjük, hogy Samsung terméket vásárolt. Ahhoz, hogy minél teljesebb szolgáltatást kaphasson, regisztrálja termékét a következő címen:

2 biztonsági információk Gratulálunk a Samsung mosógép megvásárlásához. A használati utasítás értékes információkat tartalmaz a készülék beüzemelésével, használatával és karbantartásával kapcsolatban. Kérjük, szánjon időt az elolvasására, hogy teljes mértékben kihasználhassa a mosógép adottságait, és hosszú évekig használhassa a készüléket. FONTOS BIZTONSÁGI SZIMBÓLUMOK ÉS ÓVINTÉZKEDÉSEK A használati utasításban található ikonok és jelek jelentése: FIGYELMEZTETÉS VIGYÁZAT VIGYÁZAT A készülék olyan helytelen vagy nem biztonságos használata, amely súlyos sérülést vagy halált okozhat. A készülék olyan helytelen vagy nem biztonságos használata, amely könnyű sérülést vagy anyagi kárt okozhat. A tűz, robbanás, áramütés vagy egyéb sérülések kockázatának csökkentése céljából tartsa be a következő alapvető biztonsági óvintézkedéseket: A KÉSZÜLÉK HASZNÁLATA ELŐTT VIGYÁZAT A csomagolóanyagok veszélyesek lehetnek a gyermekekre nézve; minden csomagolóanyagot (műanyag zacskók, polisztirén stb.) tartson a gyermekektől távol. A készülék használata csak háztartási célokra javasolt. Gondoskodjon arról, hogy a víz- és áramellátás csatlakoztatását szakemberek végezzék, és ezek megfeleljenek a gyártó előírásainak (lásd a Mosógép bekötése fejezetet) és a helyi biztonsági előírásoknak. A készülék használata előtt minden csomagoláshoz használt, és szállítási csavart el kell távolítani. Ellenkező esetben komoly kár keletkezhet a készülékben. Lásd a Szállítási csavarok eltávolítása fejezetet. Az első ruhamosás előtt egy teljes mosási ciklust üres készülékkel kell lefolytatnia. Lásd: Mosás első alkalommal. BIZTONSÁGI ELŐÍRÁSOK FIGYELMEZTETÉS A készülék tisztítása vagy karbantartása előtt húzza ki a készüléket az elektromos hálózatból, vagy állítsa a (Be/Ki) gombot Ki állásba. Gondoskodjon arról, hogy a mosni kívánt ruhák zsebei üresek legyenek. A kemény, éles tárgyak, például pénzérmék, biztosítótűk, szögek, csavarok vagy kövek komoly sérülést okozhatnak a készülékben. Használat után mindig húzza ki a gépet a hálózatból, és zárja el a vizet. Mielőtt kinyitja a gépet, ellenőrizze, hogy a víz kiürült-e belőle. Ne nyissa ki a gépet, ha még áll benne a víz. A háziállatok és a kisgyermekek bemászhatnak a mosógépbe. Ezért használat előtt mindig ellenőrizze a gépet. 2_ Biztonsági információk

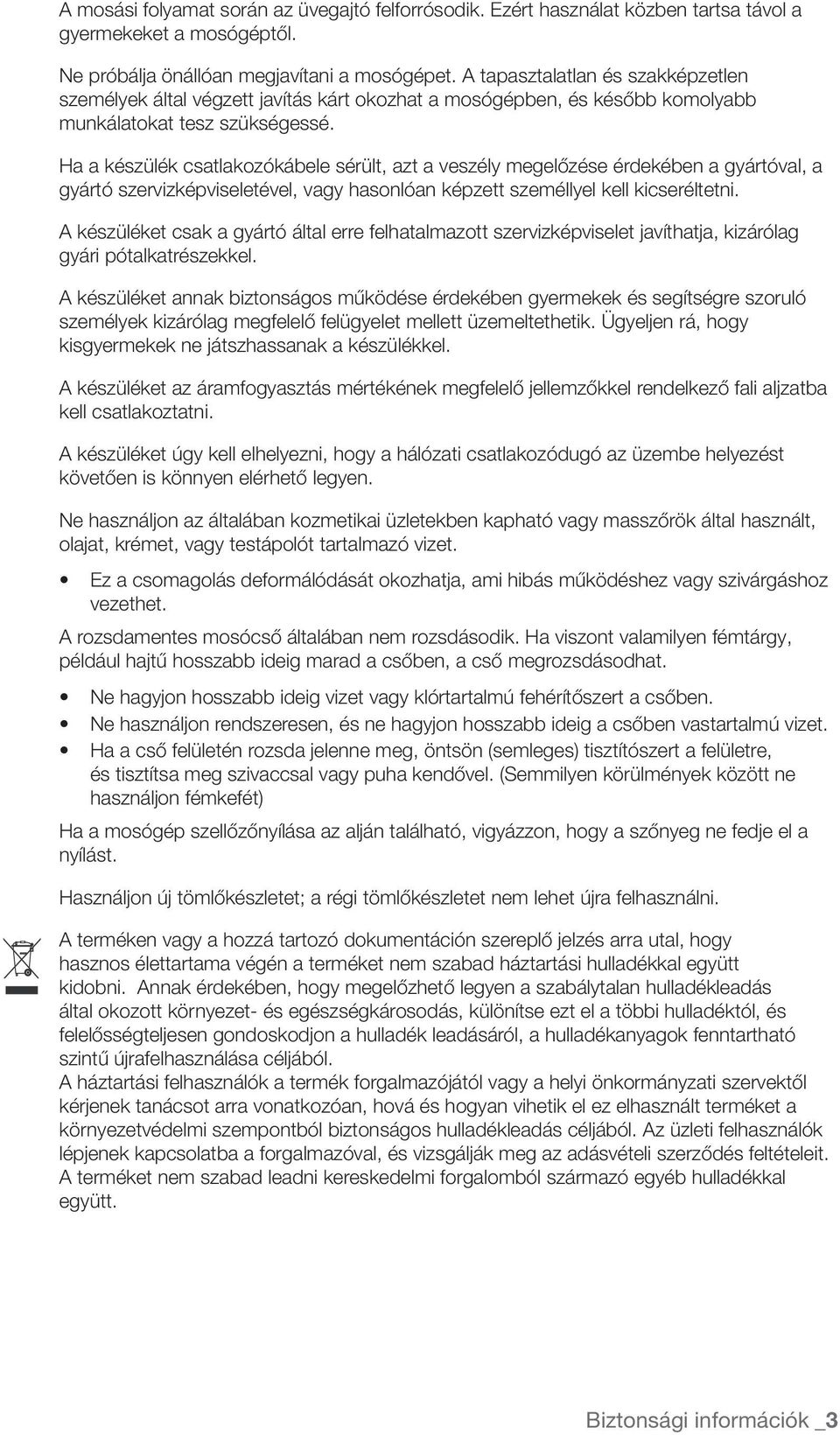

3 A mosási folyamat során az üvegajtó felforrósodik. Ezért használat közben tartsa távol a gyermekeket a mosógéptől. Ne próbálja önállóan megjavítani a mosógépet. A tapasztalatlan és szakképzetlen személyek által végzett javítás kárt okozhat a mosógépben, és később komolyabb munkálatokat tesz szükségessé. Ha a készülék csatlakozókábele sérült, azt a veszély megelőzése érdekében a gyártóval, a gyártó szervizképviseletével, vagy hasonlóan képzett személlyel kell kicseréltetni. A készüléket csak a gyártó által erre felhatalmazott szervizképviselet javíthatja, kizárólag gyári pótalkatrészekkel. A készüléket annak biztonságos működése érdekében gyermekek és segítségre szoruló személyek kizárólag megfelelő felügyelet mellett üzemeltethetik. Ügyeljen rá, hogy kisgyermekek ne játszhassanak a készülékkel. A készüléket az áramfogyasztás mértékének megfelelő jellemzőkkel rendelkező fali aljzatba kell csatlakoztatni. A készüléket úgy kell elhelyezni, hogy a hálózati csatlakozódugó az üzembe helyezést követően is könnyen elérhető legyen. Ne használjon az általában kozmetikai üzletekben kapható vagy masszőrök által használt, olajat, krémet, vagy testápolót tartalmazó vizet. Ez a csomagolás deformálódását okozhatja, ami hibás működéshez vagy szivárgáshoz vezethet. A rozsdamentes mosócső általában nem rozsdásodik. Ha viszont valamilyen fémtárgy, például hajtű hosszabb ideig marad a csőben, a cső megrozsdásodhat. Ne hagyjon hosszabb ideig vizet vagy klórtartalmú fehérítőszert a csőben. Ne használjon rendszeresen, és ne hagyjon hosszabb ideig a csőben vastartalmú vizet. Ha a cső felületén rozsda jelenne meg, öntsön (semleges) tisztítószert a felületre, és tisztítsa meg szivaccsal vagy puha kendővel. (Semmilyen körülmények között ne használjon fémkefét) Ha a mosógép szellőzőnyílása az alján található, vigyázzon, hogy a szőnyeg ne fedje el a nyílást. Használjon új tömlőkészletet; a régi tömlőkészletet nem lehet újra felhasználni. A terméken vagy a hozzá tartozó dokumentáción szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad háztartási hulladékkal együtt kidobni. Annak érdekében, hogy megelőzhető legyen a szabálytalan hulladékleadás által okozott környezet- és egészségkárosodás, különítse ezt el a többi hulladéktól, és felelősségteljesen gondoskodjon a hulladék leadásáról, a hulladékanyagok fenntartható szintű újrafelhasználása céljából. A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el ez elhasznált terméket a környezetvédelmi szempontból biztonságos hulladékleadás céljából. Az üzleti felhasználók lépjenek kapcsolatba a forgalmazóval, és vizsgálják meg az adásvételi szerződés feltételeit. A terméket nem szabad leadni kereskedelmi forgalomból származó egyéb hulladékkal együtt. Biztonsági információk _3

4 tartalom A MOSÓGÉP BEKÖTÉSE 5 5 A mosógép kicsomagolása 5 A mosógép áttekintése 6 A helyszín kiválasztása 6 Szintezőlábak beállítása 6 Szállítási csavarok eltávolítása. 7 A vízellátó tömlő bekötése 7 A kifolyótömlő elhelyezése 8 A mosógép bekötése az elektromos hálózatba EGY ADAG SZENNYES MOSÁSA 9 9 A vezérlőpanel áttekintése 10 Mosás első alkalommal 10 Mosószer betöltése a mosógépbe 11 Kézi vezérlésű mosás 11 Beállítások kiválasztása 12 Mosási tippek és ötletek A MOSÓGÉP KARBANTARTÁSA Befagyott mosógép javítása 13 A gép külső tisztítása 13 A törmelékszűrő tisztítása 13 Tisztítsa ki a víztömlő szitaszűrőjét. HIBAELHÁRÍTÁS Hibák és megoldásuk 14 Hibaüzenetek értelmezése MOSÓPROGRAM-TÁBLÁZAT Mosóprogram-táblázat FÜGGELÉK Anyagkezelési táblázat 16 Az elektromos rendszerrel kapcsolatos figyelmeztetések 16 Környezetvédelem 17 Megfelelési tanúsítvány 17 Műszaki adatok 4_ Tartalom

5 a mosógép bekötése A MOSÓGÉP KICSOMAGOLÁSA Csomagolja ki a mosógépet és ellenőrizze, hogy van-e rajta szállítási sérülés. Azt is ellenőrizze, hogy minden alább említett alkatrész megérkezett. Ha a mosógép szállítás közben megsérült, vagy egyes alkatrészek hiányoznak, haladéktalanul vegye fel a kapcsolatot a Samsung-kereskedővel. A MOSÓGÉP ÁTTEKINTÉSE Kezelőpanel Mosószeradagoló rekesz Fedél Kifolyótömlő 01 A mosógép bekötése Ajtó Csatlakozó Alaplap Szintezőlábak Törmelékszűrő Csavarkulcs Hidegvíz-ellátó tömlő Csővezető Csavarnyílás tömítése A mosógép bekötése _5

6 Remaining Time Check o C rpm Min Delay Start Temp Spin Delay Start Function Pre-wash Wash Rinse Spin Cotton Synthetic Delicate Wool Speedy START PAUSE Eco Fuzzy control Power Door open a mosógép bekötése A HELYSZÍN KIVÁLASZTÁSA A mosógép bekötése előtt válasszon a következő feltételeknek megfelelő helyszínt: Kemény, egyenletes felület (ha a felület egyenetlen, lásd az alábbi Szintezőlábak beállítása fejezetet) Közvetlen napfénytől védve. Megfelelő szellőzés mellett Szobahőmérséklet, amely nem süllyed 0 C alá Hőforrásoktól (például szén- vagy gázfűtés) távol. Gondoskodjon arról, hogy a mosógép ne álljon a tápkábelen. Ha a mosógép szőnyeggel fedett padlón áll, a szőnyeg nem fedheti el a gép szellőzőnyílásait. SZINTEZŐLÁBAK BEÁLLÍTÁSA Ha a padló egyenetlen, állítsa be a lábakat (a kiegyenlítéshez ne használjon fadarabokat vagy más tárgyakat): 1. Kézzel lazítsa meg a lábtartó csavart, és húzza ki a kívánt távolságra. 2. A tartozékként kapott kulccsal húzza meg a rögzítőanyát. Helyezze a mosógépet szilárd, lapos felületre. Ha a mosógép egyenetlen vagy ingatag felületre kerül, az zajt vagy rezgést okozhat. (Csak l fokos eltérés megengedett.) SZÁLLÍTÁSI CSAVAROK ELTÁVOLÍTÁSA. A mosógép használatba vétele előtt a készülék hátuljáról távolítsa el az összes szállítási csavart. A csavarok eltávolítása: 1. Eltávolítás előtt a csavarkulccsal lazítsa meg a csavarokat. 2. Fogja meg egyenként a csavarfejeket és húzza át a nyílás szélesebbik részén. Ugyanezt ismételje meg az összes csavarral. 3. A mellékelt műanyag tömítésekkel tömje be a nyílásokat. 4. Őrizze meg a szállítási csavarokat. 12:00 6_ A mosógép bekötése

7 A VÍZELLÁTÓ TÖMLŐ BEKÖTÉSE A tömlő egyik végét a mosógéphez, másik végét a csaptelep foglalatához kell csatlakoztatni. Ne nyújtsa meg a tömlőt. Ha a tömlő túl rövid, és nem kívánja áthelyezni a csaptelepet, cserélje ki a tömlőt egy hosszabb, magasnyomású tömlőre. A vízellátó tömlő bekötéséhez: 1. A hidegvíztömlő L-alakú illesztékét csatlakoztassa a mosógép hátulján található hidegvízbemenethez. Kézzel szorítsa meg. 2. A hidegvíztömlő másik végét csatlakoztassa a mosdó hidegvízcsapjára, és kézzel szorítsa meg. Ha szükséges, elforgathatja a hidegvíztömlő mosógép felőli végét: lazítsa meg az illesztéket, forgassa el a csövet, majd húzza meg újra az illesztéket. A KIFOLYÓTÖMLŐ ELHELYEZÉSE A kifolyótömlő végét háromféle módon lehet elhelyezni: 01 A mosógép bekötése A mosdókagyló pereme fölött A kifolyótömlőt 60 és 90 cm közötti magasságban kell elhelyezni. A mellékelt műanyag csővezető használatával biztosítsa a tömlő kiöntőnyakának meghajlását. A csővezetőt rögzítse kampóval a falhoz, vagy zsineggel a csaptelephez úgy, hogy a kifolyótömlő ne tudjon elmozdulni. Csőelágazással a mosdókagylónál A kifolyócső-elágazás a mosdókagyló szifonjánál magasabban helyezkedjen el úgy, hogy a cső vége legalább 60 cm-re legyen a talajtól. Külön kifolyócsőben A Samsung 65 cm hosszúságú függőleges cső használatát ajánlja. A cső nem lehet 60 cm-nél rövidebb, de hossza ne lépje túl a 90 cm-t. A mosógép bekötése _7

8 a mosógép bekötése A MOSÓGÉP BEKÖTÉSE AZ ELEKTROMOS HÁLÓZATBA FELTÉTLENÜL földelje a mosógép csatlakozóját. A készülék használata előtt szakképzett villanyszerelővel ellenőriztesse a földelés helyességét. A Nagy-Britanniában élő felhasználóknak Kapcsolási előírások - FIGYELMEZTETÉS: A KÉSZÜLÉKET KÖTELEZŐ FÖLDELNI. A készülék csak földelt csatlakozóval használható. Elektromos rövidzárlat esetén a földelés csökkenti az áramütés kockázatát, mivel az elektromos töltés számára levezetési lehetőséget biztosít. A készülék hálózati kábelét a hálózati csatlakozó földelőérintkezőjére kötött földelővezetékkel látták el. A csatlakozó kizárólag szakszerűen beszerelt, földelt aljzathoz csatlakoztatható. * A hálózati vezeték fázisai a következő színkódot követik: Zöld és sárga : Föld Kék : Nulla Barna : Fázis MIVEL a készülék kábelében lévő vezetékek színe nem feltétlenül egyezik meg az Ön csatlakozójában alkalmazott színkóddal, a következőképpen járjon el. A zöld-sárga vezetéket az E betűvel, a földelés jelével ( ), illetve a zöld, vagy a zöld-sárga színnel megjelölt kivezetéshez csatlakoztassa. A kék vezetéket az N betűvel vagy fekete színnel jelölt kivezetéshez csatlakoztassa. A barna vezetéket az L betűvel vagy vörös színnel jelölt kivezetéshez csatlakoztassa. * Ha kétségei vannak az utasításokkal kapcsolatban, kérje tanácsot szakképzett villanyszerelőtől, vagy szerviztechnikustól. A mosógép gyártója semmiféle kötelezettséget nem vállal az utasítások be nem tartásából származó személyi vagy anyagi sérülésekért. A mosógépben nincs felhasználó által javítható alkatrész, és ha a készülék hálózati kábele megsérül, azt kizárólag a gyártó által elfogadott, szakképzett karbantartó személyzet cserélheti, mivel a művelethez speciális szerszámokra van szükség. ZÖLD-SÁRGA KÉK 13 AMPERES BIZTOSÍTÉK BARNA FIGYELMEZTETÉS Használat előtt ellenőrizze, hogy a csatlakozó és a csatlakozókábel nem sérült-e. Ha bármilyen okból eltávolítja a készülékről az öntött csatlakozót, azonnal vegye ki a biztosítékot és dobja ki a csatlakozót. A csatlakozót semmi esetre se csatlakoztassa a hálózati aljzatra, mert áramütést kaphat. ÁRAMKÖRÖK A mosógépet más készülékektől független, önálló áramkörön üzemeltesse. Ellenkező esetben előfordulhat, hogy az áramkör megszakítója kikapcsol, vagy kiolvad a biztosíték. 8_ A mosógép bekötése

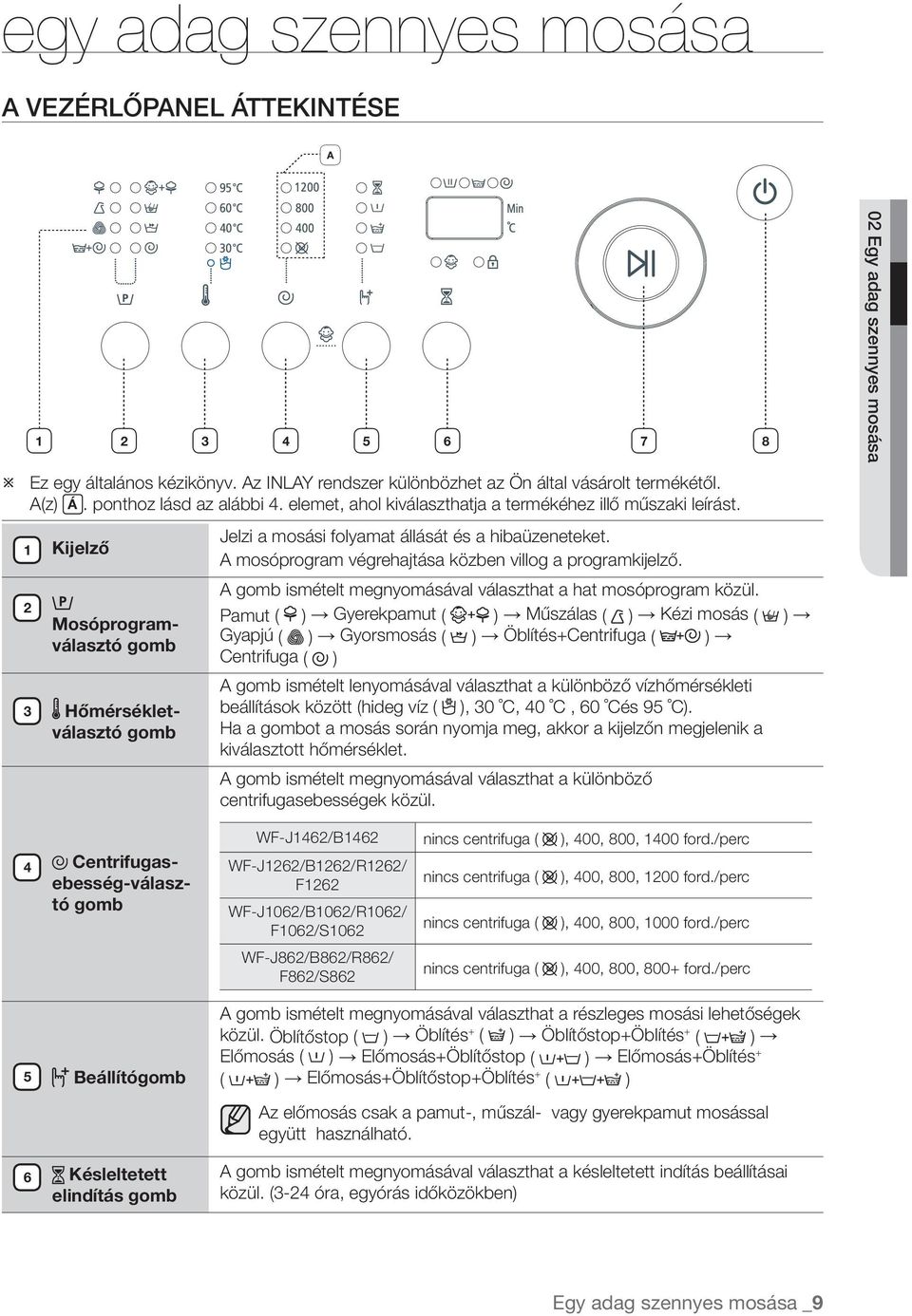

9 egy adag szennyes mosása A VEZÉRLŐPANEL ÁTTEKINTÉSE A Egy adag szennyes mosása Ez egy általános kézikönyv. Az INLAY rendszer különbözhet az Ön által vásárolt termékétől. A(z) Á. ponthoz lásd az alábbi 4. elemet, ahol kiválaszthatja a termékéhez illő műszaki leírást Kijelző Mosóprogramválasztó gomb Hőmérsékletválasztó gomb Jelzi a mosási folyamat állását és a hibaüzeneteket. A mosóprogram végrehajtása közben villog a programkijelző. A gomb ismételt megnyomásával választhat a hat mosóprogram közül. Pamut ( ) Gyerekpamut ( ) Műszálas ( ) Kézi mosás ( ) Gyapjú ( ) Gyorsmosás ( ) Öblítés+Centrifuga ( ) Centrifuga ( ) A gomb ismételt lenyomásával választhat a különböző vízhőmérsékleti beállítások között (hideg víz ( ), 30 C, 40 C, 60 Cés 95 C). Ha a gombot a mosás során nyomja meg, akkor a kijelzőn megjelenik a kiválasztott hőmérséklet. A gomb ismételt megnyomásával választhat a különböző centrifugasebességek közül Centrifugasebesség-választó gomb Beállítógomb Késleltetett elindítás gomb J1462/B1462 nincs centrifuga ( ), 400, 800, 1400 ford./perc J1262/B1262/R1262/ F1262 nincs centrifuga ( ), 400, 800, 1200 ford./perc J1062/B1062/R1062/ F1062/S1062 nincs centrifuga ( ), 400, 800, 1000 ford./perc J862/B862/R862/ F862/S862 nincs centrifuga ( ), 400, 800, 800+ ford./perc A gomb ismételt megnyomásával választhat a részleges mosási lehetőségek közül. Öblítőstop ( ) Öblítés + ( ) Öblítőstop+Öblítés + ( ) Előmosás ( ) Előmosás+Öblítőstop ( ) Előmosás+Öblítés + ( ) Előmosás+Öblítőstop+Öblítés + ( ) Az előmosás csak a pamut-, műszál- vagy gyerekpamut mosással együtt használható. A gomb ismételt megnyomásával választhat a késleltetett indítás beállításai közül. (3-24 óra, egyórás időközökben) Egy adag szennyes mosása _9

10 egy adag szennyes mosása 7 Beindítás/ Szünet A programok szüneteltetéséhez és újraindításához nyomja meg ezt a gombot. választógomb 8 (Be/Ki) gomb A mosógép beindításához egyszer, a kikapcsoláshoz még egyszer nyomja meg ezt a gombot. Ha a mosógép több mint 10 percig áram alatt van úgy, hogy nem nyom meg rajta más gombokat, a gép automatikusan kikapcsol. Mit jelent a gyermekzár funkció? Ha több mint 2 másodpercig lenyomva tartja a Gyermekzár gombot (Fordulat + Opció ( + ) gombot), a beállítás aktiválódik. A beállításon a mosási folyamat végéig már nem lehet változtatni. A gyermekzár funkció megszüntetéséhez 2 másodpercnél hosszabb ideig tartsa lenyomva a Fordulat + Opció ( + ) gombokat. A KÉSZÜLÉK MEGSZAKÍTJA A MOSÁSI FOLYAMATOT, VAGY NEM LÉP TOVÁBB A KÖVETKEZŐ MOSÁSI SZAKASZBA (A HÁTRALÉVŐ IDŐMENNYISÉG A KIJELZŐN MEGNŐ). Az új mosógép Fuzzy Logic rendszerrel van felszerelve, amely nem csak az optimális vízmennyiséget és más mosási paramétereket képes beállítani, de ellenőrzi is a mosási folyamatot és megteszi a szükséges változtatásokat az eredményes mosás érdekében. A fenti esetben a Fuzzy Logic rendszer hibákat talált a mosási folyamatban, például: nagy mennyiségű mosószer a folyamat végén, a centrifugálás során magas rezgésszint stb. Módosíthatja a mosási programokat, pl. megváltoztathatja a beállított mosási hőmérsékletet és a fordulatszámot. Az efféle eltérések felfedezése után a készülék megszakítja szabályos működését, hogy rendbe hozza a hibás paramétereket, és azután folytatja a mosást. A Fuzzy Logic rendszer hétszer próbálkozik meg a hibák megszüntetésével. Ha a Fuzzy Logic rendszer nem képes elhárítani az észlelt rendellenességeket, a kijelzőn villogni kezd az ennek megfelelő jelzőfény. (lásd a Hibaelhárítás fejezetet). A mosógép fent leírt működése szabályosnak tekinthető. MOSÁS ELSŐ ALKALOMMAL Az első ruhamosás előtt egy teljes mosási ciklust üres készülékkel kell lefolytatnia. Tegye a következőt: 1. Nyomja meg a (Be/Ki) gombot. 2. Töltsön egy kis mosószert a mosószeres rekeszbe.. 3. Nyissa meg a mosógép vízellátását. 4. Ismételten nyomja meg a hőmérsékletválasztó gombot, amíg megjelenik a 40 C lehetőség. 5. Nyomja meg a Beindítás/Szünet gombot. Ezzel távozik a gyártó tesztelése során esetlegesen a gépben maradt vízmennyiség. MOSÓSZER BETÖLTÉSE A MOSÓGÉPBE 1. Húzza ki az adagolórekeszt. 2. Töltse a mosószert a jelű rekeszbe. 3. Igény szerint adjon hozzá öblítőt a jelű rekeszbe. 4. Igény szerint töltsön hozzá előmosószert a jelű rekeszbe. 10_ Egy adag szennyes mosása

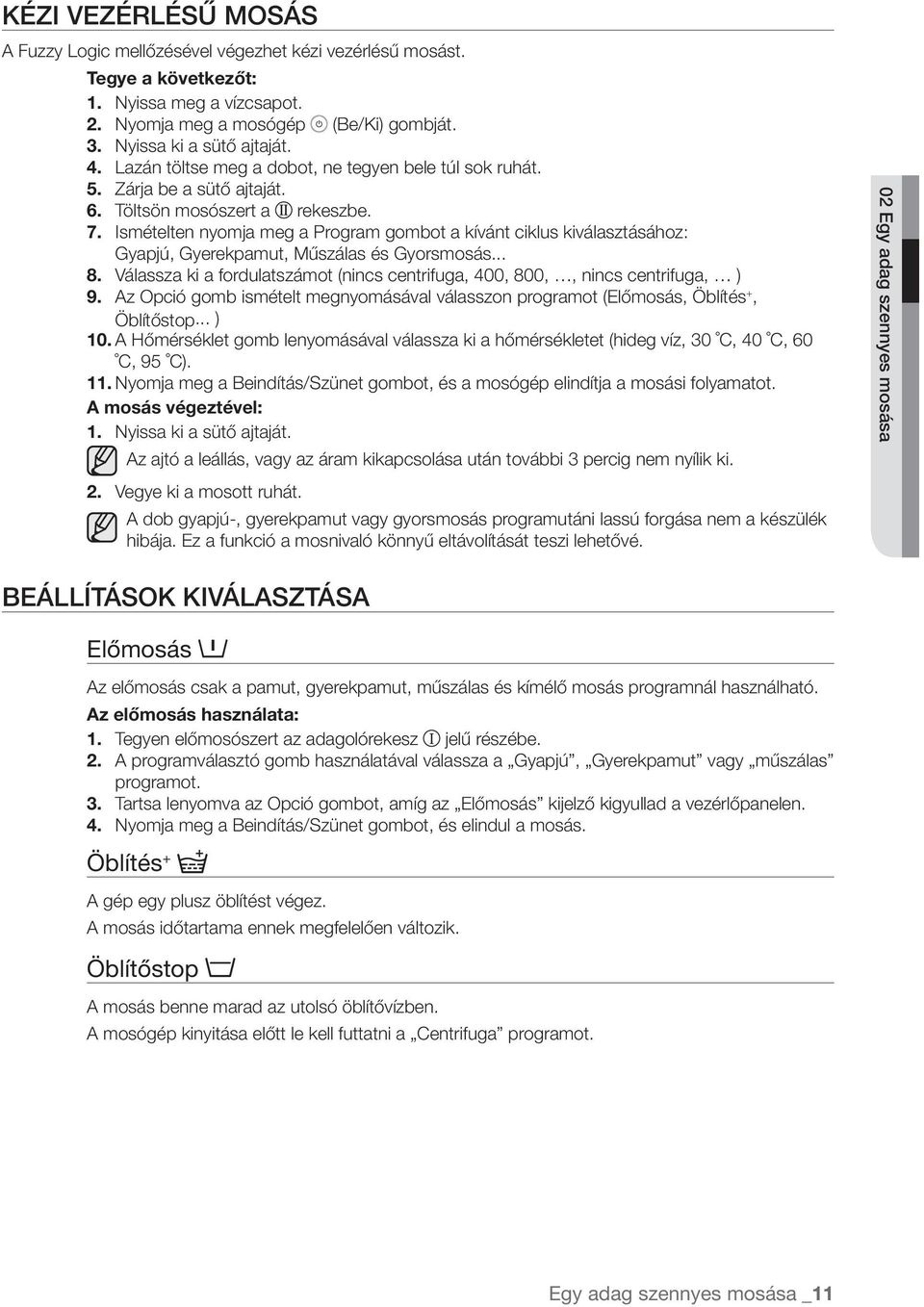

11 KÉZI VEZÉRLÉSŰ MOSÁS A Fuzzy Logic mellőzésével végezhet kézi vezérlésű mosást. Tegye a következőt: 1. Nyissa meg a vízcsapot. 2. Nyomja meg a mosógép (Be/Ki) gombját. 3. Nyissa ki a sütő ajtaját. 4. Lazán töltse meg a dobot, ne tegyen bele túl sok ruhát. 5. Zárja be a sütő ajtaját. 6. Töltsön mosószert a rekeszbe. 7. Ismételten nyomja meg a Program gombot a kívánt ciklus kiválasztásához: Gyapjú, Gyerekpamut, Műszálas és Gyorsmosás Válassza ki a fordulatszámot (nincs centrifuga, 400, 800,, nincs centrifuga, ) 9. Az Opció gomb ismételt megnyomásával válasszon programot (Előmosás, Öblítés +, Öblítőstop... ) 10. A Hőmérséklet gomb lenyomásával válassza ki a hőmérsékletet (hideg víz, 30 C, 40 C, 60 C, 95 C). 11. Nyomja meg a Beindítás/Szünet gombot, és a mosógép elindítja a mosási folyamatot. A mosás végeztével: 1. Nyissa ki a sütő ajtaját. Az ajtó a leállás, vagy az áram kikapcsolása után további 3 percig nem nyílik ki. 2. Vegye ki a mosott ruhát. A dob gyapjú-, gyerekpamut vagy gyorsmosás programutáni lassú forgása nem a készülék hibája. Ez a funkció a mosnivaló könnyű eltávolítását teszi lehetővé. 02 Egy adag szennyes mosása BEÁLLÍTÁSOK KIVÁLASZTÁSA Előmosás Az előmosás csak a pamut, gyerekpamut, műszálas és kímélő mosás programnál használható. Az előmosás használata: 1. Tegyen előmosószert az adagolórekesz jelű részébe. 2. A programválasztó gomb használatával válassza a Gyapjú, Gyerekpamut vagy műszálas programot. 3. Tartsa lenyomva az Opció gombot, amíg az Előmosás kijelző kigyullad a vezérlőpanelen. 4. Nyomja meg a Beindítás/Szünet gombot, és elindul a mosás. Öblítés + A gép egy plusz öblítést végez. A mosás időtartama ennek megfelelően változik. Öblítőstop A mosás benne marad az utolsó öblítővízben. A mosógép kinyitása előtt le kell futtatni a Centrifuga programot. Egy adag szennyes mosása _11

12 egy adag szennyes mosása MOSÁSI TIPPEK ÉS ÖTLETEK A mosnivaló válogatása:a mosnivalót a következő szempontoknak megfelelően válogassa szét: Az anyagkezelési címke jelölései alapján: Válogassa szét a pamut-, kevertszálas, műszálas, selyem-, gyapjú- és műselyem ruhákat. Szín: Válogassa szét a fehér és színes ruhát. Az új, színes ruhadarabokat külön mossa. Méret: Ha különböző méretű ruhadarabokat mos ki együtt, a mosás hatékonyabb lesz. Finom anyagok: A finom ruhadarabokat mossa külön; az új, tiszta gyapjúhoz, függönyökhöz és selyemanyagokhoz használja a gyapjúmosás programot. Ellenőrizze a ruhadarabokon lévő címkéket, vagy nézze meg a függelékben található anyagkezelési táblázatot. A zsebek ürítése: A pénzérmék, biztosítótűk és más hasonló tárgyak károsíthatják a ruhaanyagot, a mosógép dobját és a víztárolót. Gombok, kapcsok rögzítése: Húzza fel a cipzárakat, gombolja be a gombokat, rögzítse a kapcsokat, laza öveket és szalagokat. A töltési kapacitás meghatározása: Ne töltse túl a mosógépet, mert ezzel csökken a mosás hatékonysága. Az alábbi táblázat alapján megállapíthatja az adott ruhafajtának megfelelő mosótöltetet. Töltési kapacitás Ruhaanyag fajtája J1462/ J1262/ J1062/J862 B1462/ B1262/ B1062/B862 R1262/ R1062/R862 F1262/ F1062/F862 S1062/ S862 Pamut 7,0 kg 6,0 kg 5,2 kg 4,5 kg 3,5 kg Gyerekpamut 7,0 kg 6,0 kg 5,2 kg 4,5 kg 3,5 kg Műszálas 3,0 kg 3,0 kg 2,5 kg 2,5 kg 2,0 kg Gyapjú 2,0 kg 2,0 kg 1,5 kg 1,5 kg 1,0 kg Mosószertippek: A felhasznált mosószer legyen a ruhaanyagnak (pamut-, műszál-, gyapjúanyagok), a színnek, a mosási hőmérsékletnek, a mosási foknak és a szennyezés mértékének megfelelő. Mindig automata mosógéphez való, fékezett habzású mosószert használjon. A mosószermennyiség meghatározásakor mindig kövesse a gyártó utasításait (lásd a termék csomagolásán), valamint vegye figyelembe a mosnivaló fajtáját, súlyát, a szennyeződés típusát és a vízkeménységet. A mosószereket és adalékokat tartsa biztonságos, száraz helyen, a gyermekektől távol. 12_ Egy adag szennyes mosása

13 a mosógép karbantartása BEFAGYOTT MOSÓGÉP JAVÍTÁSA Ha a hőmérséklet fagypont alá kerül és a mosógép befagy, tegye a következőt: 1. Húzza ki a mosógépet. 2. Töltsön meleg vizet a bejövő csapra, így kilazul a vízellátó tömlő. 3. Távolítsa el a vízcsövet és merítse meleg vízbe. 4. Töltsön meleg vizet a mosógép dobjába és hagyja állni 10 percig. 5. Csatlakoztassa a vízcsövet a csapra, majd ellenőrizze, hogy a vízellátás és az ürítés szabályosan működik-e. A GÉP KÜLSŐ TISZTÍTÁSA 1. Puha kendővel és kímélő háztartási mosószerrel törölje le a mosógép minden oldalát és a vezérlőpanelt. 2. Puha kendővel törölje szárazra. 3. Ne öntsön vizet a mosógépre. A TÖRMELÉKSZŰRŐ TISZTÍTÁSA A törmelékszűrőt évente 2-3 alkalommal tisztítsa. 1. Távolítsa el a mosógép elülső lapját. 2. Csavarja le a szűrősapkát és emelje ki. 3. Mossa ki a szűrőben található koszt és egyéb anyagokat. Ellenőrizze, hogy az ürítőszivattyú hajtócsavarja a szűrő mögött nincs-e eltömődve. Illessze a helyére a szűrősapkát. 4. Illessze a helyére a szűrőfedőt. 03 A mosógép karbantartása TISZTÍTSA KI A VÍZTÖMLŐ SZITASZŰRŐJÉT. A szitaszűrőt legalább évente egyszer tisztítsa ki, vagy ha a következő hibaüzenetet látja a kijelzőn: Tegye a következőt: 1. Zárja el a mosógép vízellátását. 2. Csavarja ki a mosógép hátulján lévő csavart. 3. Fogóval óvatosan húzza ki a szitaszűrőt a tömlő végéből, és víz alatt öblítse tisztára. A menetes csatlakozót is kívül-belül tisztítsa meg. 4. Tolja a helyére a szűrőt. 5. A csavart rögzítse újra a mosógépre. 6. Nyissa meg a csapot és ellenőrizze, hogy a csatlakozási pontok vízállóak-e. A mosógép karbantartása _13

14 hibaelhárítás HIBÁK ÉS MEGOLDÁSUK PROBLÉMA MEGOLDÁS A mosógép nem indul be Ellenőrizze, hogy a gép jól le van-e zárva. Ellenőrizze, hogy a készülék csatlakozik-e elektromos hálózathoz. Ellenőrizze, hogy a vízcsap meg van-e nyitva. Nyomja meg a Beindítás/Szünet gombot. Nincs víz vagy elégtelen a vízellátás A mosási program végeztével mosószermaradék van a mosószer-adagolóban A mosógép rezeg vagy zajosan működik A mosógép nem ürít és/ vagy nem centrifugál HIBAÜZENETEK ÉRTELMEZÉSE HIBAKÓD Ellenőrizze, hogy a vízcsap meg van-e nyitva. Ellenőrizze, hogy a vízellátó tömlő nincs-e befagyva. Ellenőrizze, hogy a vízellátó tömlő nincs-e megtörve. Ellenőrizze, hogy a vízellátó tömlő nincs-e eldugulva. Ügyeljen arra, hogy a gép megfelelő víznyomással működjön. A mosószert az adagoló belsejébe tegye (minél távolabb a külső peremtől). Győződjön meg arról, hogy a mosógép egyenletes felületen áll. Ha a felület egyenetlen, állítsa be a mosógép szintezőlábait. Ügyeljen arra, hogy a szállítási csavarok el legyenek távolítva. Ellenőrizze, hogy a mosógép nem ér-e hozzá más tárgyakhoz. Ellenőrizze, hogy a mosótöltet egyensúlyban van-e. Ellenőrizze, hogy a kifolyótömlő nincs-e összenyomva vagy megtörve. Ellenőrizze, hogy a szitaszűrő nincs-e eltömődve. MEGOLDÁS de Zárja be a sütő ajtaját. 4 E 5 E UE LE Ellenőrizze, hogy a vízcsap meg van-e nyitva. Ellenőrizze a víznyomást. Tisztítsa meg a törmelékszűrőt. Ellenőrizze, hogy a kifolyótömlő helyesen van-e csatlakoztatva. A mosótöltet nincs egyensúlyban, lazítsa meg az összegabalyodott mosnivalót. Ha csak egy ruhadarabot kíván kimosni, például egy fürdőköpenyt vagy egy farmert, a végső fordulatszám elégtelen lehet, és a kijelzőn megjelenik az UE hibaüzenet. Ellenőrizze, hogy a kifolyótömlő vége nincs-e túl alacsonyan. (valamint hogy a tömlő hátsó csatlakozása érintetlen) Ellenőrizze, hogy a kifolyótömlő vége nincs-e víz alatt. Mielőtt felhívná a márkaszervizt: 1. Próbálja meg megoldani a problémát (Lásd: Hibaelhárítás ugyanezen az oldalon). 2. Újra indítsa el a programot. Ismét tapasztalja a hibát? 3. Ha a hibás működés továbbra is fennáll, hívja fel a márkaszervizt és mondja el, mit tapasztalt. 14_ Hibaelhárítás

15 mosóprogram-táblázat MOSÓPROGRAM-TÁBLÁZAT ( felhasználói változat) J1462/ J1262/ J1062/ J862 Maximális mosótöltet (kg) B1462/ B1262/ B1062/ B862 R1262/ R1062/ R862 F1262/ F1062/ F862 S1062/ S862 Mosószer és adalékok Mosás Öblítő Mosóprogram Hőmérséklet (MAX) C Maximális fordulatszám (ford./perc) Előmosás J1462/ B1462 J1262/ B1262/ R1262/ F1262 J1062/ B1062/ R1062/ F1062/ S1062 J862/ B862/ R862/ F862/ S862 Késleltetett indítás Pamut 7,0 6,0 5,2 4,5 3,5 igen Gyerekpamut 7,0 6,0 5,2 4,5 3,5 igen Műszálas 3,0 3,0 2,5 2,5 2,0 igen Mosás Idő (perc) 05 Mosóprogram-táblázat Gyapjú 2,0 2,0 1,5 1,5 1,0 igen Kézi mosás Gyorsmosás 2,0 2,0 1,5 1,5 1,0 igen ,0 3,0 2,0 2,0 1,5 igen Mosóprogram Pamut Gyerekpamut Műszálas Kézi mosás Gyapjú Gyorsmosás Mosás típusa Átlagosan vagy enyhén szennyezett pamut, ágynemű, terítő, alsónemű, törülköző, ingek stb. Átlagosan vagy enyhén szennyezett gyerekpamut, ágynemű, terítő, alsónemű, törülköző, ingek stb. Átlagosan vagy enyhén szennyezett blúzok, ingek stb., poliészter (diolén, trevira), poliamid (perlon, nylon) vagy más hasonló anyagból. A kézzel történő mosáshoz hasonló, könnyű mosóprogram. Csak gépben mosható gyapjúanyagok, tiszta gyapjú címkével. Enyhén szennyezett pamut- vagy vászonblúzok, ingek, sötét színű frottír, színes vászondolgok, farmer stb. 1. A mosóprogramok időtartama az IEC 456 számú szabvány alapján kerül megállapításra. 2. Az adatok háztartásonként változhatnak, a víznyomás és vízhőmérséklet, a mosótöltet és a mosnivaló fajtája szerint. Mosóprogram-táblázat _15

16 függelék ANYAGKEZELÉSI TÁBLÁZAT Tartós anyag Finom anyag 95 C-on mosható 60 C-on mosható 40 C-on mosható. 30 C-on mosható. Kézzel mosható Csak száraz tisztítás Hideg vízben fehéríthető Fehérítés tilos Vasalás max. 200 C-on Vasalás max. 150 C-on Vasalás max. 100 C-on Ne vasalja Bármilyen oldószerrel szárazon tisztítható Perkloriddal, könnyűbenzinnel, tiszta alkohollal vagy R113 tisztítóval szárazon tisztítható Repülő-üzemanyaggal, tiszta alkohollal vagy R113 tisztítóval szárazon tisztítható Száraz tisztítás tilos Kiterítve szárítsa Felakasztva szárítható Vállfára akasztva szárítsa Szárítás normál hőmérsékleten Szárítás csökkentett hőmérsékleten Szárítógépben történő szárítás tilos AZ ELEKTROMOS RENDSZERREL KAPCSOLATOS FIGYELMEZTETÉSEK A tűzveszély, áramütés és más sérülések kockázatának elkerülése érdekében tartsa be az alábbi biztonsági előírásokat: A készüléket kizárólag a gyártócímkén feltüntetett típusú áramforrásról üzemeltesse. Ha nincs tisztában otthona áramellátásának típusával, kérdezze meg a készülék forgalmazóját vagy a helyi áramszolgáltatót. Kizárólag földelt vagy polarizált aljzatot használjon. Ez a csatlakozó csak egyféleképpen illeszkedik az aljzatba. Ha nem sikerül teljesen bedugni a csatlakozót az aljzatba, fordítsa meg a csatlakozót. Ha még így sem illeszkedik a csatlakozó, villanyszerelővel cseréltesse ki az aljzatot. Védje a csatlakozókábelt. A csatlakozókábel elhelyezésekor ügyeljen arra, hogy senki ne léphessen rá, vagy ne kerüljön más tárgyak alá és ne is érintkezzen ezekkel. Fordítson különös figyelmet a vezeték következő részeire: a csatlakozóval és a dugaszolóaljzattal érintkező szakaszra, valamint arra a részre, ahol a vezeték kilép a készülékből. Ne terhelje túl a fali aljzatot vagy a hosszabbítót. A túlterhelés tüzet vagy áramütést okozhat. KÖRNYEZETVÉDELEM A készülék újrafelhasználható anyagokból készült. Ha meg akar válni a készüléktől, kövesse a helyi hulladékelhelyezési előírásokat. Vágja le a csatlakozókábelt, hogy a készüléket ne lehessen rákötni áramforrásra. Távolítsa el a mosógép ajtaját, hogy állatok és kisgyermekek ne szorulhassanak be a készülékbe. Ne lépje túl a mosószergyártó által ajánlott mosószermennyiséget. A mosási folyamat előtt csak akkor használjon folttisztító- és fehérítőszert, ha erre feltétlenül szükség van. Vizet és áramot takaríthat meg, ha csak teli géppel mos (a mosótöltet pontos mennyisége az adott mosóprogramtól függ). 16_ Függelék

17 MEGFELELÉSI TANÚSÍTVÁNY A készülék megfelel az európai biztonsági szabványoknak, a 93/68 számú EK-irányelvnek és a számú EN-szabványnak. MŰSZAKI ADATOK J1462/J1262/J1062/J862 B1462/B1262/B1062/B862 MÉRETEK VÍZNYOMÁS Készüléktípus J1462/J1262/J1062/J mm (szé.) x 600 mm (mé.) x 844 mm (ma.) ELÖL TÖLTHETŐ MOSÓGÉP 50 kpa ~ 800 kpa B1462/B1262/B1062/B mm (szé.) x 550 mm (mé.) x 844 mm (ma.) 06 Függelék VÍZTÖLTŐ KAPACITÁS 68 L 59 L ÖNSÚLY 76 kg 73 kg MOSÁSI ÉS CENTRIFUGA- KAPACITÁS 7 kg (SZÁRAZ MOSNIVALÓ) 6 kg (SZÁRAZ MOSNIVALÓ) MOSÓGÉPTÍPUS J1462/J1262/J1062/J862 B1462/B1262/B1062/B862 ENERGIAFO- GYASZTÁS MOSÁS ÉS MELEGÍTÉS KÖZBEN CEN- TRIFUGA MOSÓ- GÉPTÍPUS J V 2000 W 220 V 2000 W 240 V 2400 W 240 V 2400 W J1262 J1062 J862 B1462 B1262 B1062 B V 700 W 360 W 320 W 270 W 580 W 530 W 500 W 430 W SZIVATTYÚZÁSKOR 34 W BETÖLTHETŐ ruhák súlya CENTRIFUGA FORDU- LATSZÁMA MOSÓGÉPTÍPUS J1462/J1262/J1062/J862 B1462/B1262/B1062/B862 PAPÍR 2,5 kg 2,5 kg MŰANYAG 1,0 kg 1,0 kg MOSÓGÉPTÍPUS J1462/ B1462 J1262/ B1262 J1062/ B1062 J862/B862 ford./perc Függelék _17

18 függelék R1262/R1062/R862 F1262/F1062/F862 S1062/S862 Készüléktípus ELÖL TÖLTHETŐ MOSÓGÉP R1262/R1062/R862 F1262/F1062/F862 S1062/S862 MÉRETEK 598 mm (szé.) x 450 mm (mé.) x 844 mm (ma.) 598 mm (szé.) x 404 mm (mé.) x 844 mm (ma.) 598 mm (szé.) x 340 mm (mé.) x 844 mm (ma.) VÍZNYOMÁS 50 kpa ~ 800 kpa VÍZTÖLTŐ KAPACITÁS 49 L 48 L 43 L ÖNSÚLY 69 kg 62 kg 55 kg MOSÁSI és CENTRIFUGA- KAPACITÁS 5,2 kg (SZÁRAZ MOSNIVALÓ) 4,5 kg (SZÁRAZ MOSNIVALÓ) 3,5 kg (SZÁRAZ MOSNIVALÓ) MOSÓGÉPTÍPUS R1262/R1062/R862 F1262/F1062/F862 S1062/S862 ENERGIAFO- GYASZTÁS MOSÁS ÉS MELEGÍTÉS KÖZBEN CEN- TRIFUGA MOSÓ- GÉPTÍPUS 220 V 1900 W 220 V 1800 W 220 V 1800 W 240 V 2200 W 240 V 2100 W 240 V 2100 W R1262 R1062 R862 F1262 F1062 F862 S1062 S V 550 W 500 W 430 W 270 W 230 W 180 W 250 W 200 W SZIVATTYÚZÁSKOR 34 W BETÖLTHETŐ ruhák súlya CENTRIFUGA FORDU- LATSZÁMA MOSÓGÉPTÍPUS R1262/R1062/R862 F1262/F1062/F862 S1062/S862 PAPÍR 2,1 kg 1,9 kg 1,8 kg MŰANYAG 0,9 kg 0,8 kg 0,8 kg MOSÓGÉPTÍPUS R1262/F1262 R1062/F1062/S1062 R862/F862/ S862 ford./perc _ Függelék

19 jegyzet

20 KÉRDÉSE VAGY ÉSZREVÉTELE VAN? Ország HÍVJON VAGY LÁTOGASSON MEG BENNÜNKET AZ INTERNETEN A KÖVETKEZŐ CÍMEN: MAGYARORSZÁG SAMSUNG( ) Kódszám: DC N-HU
