TALAJOK SZIKKASZTÁSI TULAJDONSÁGAINAK MEGHATÁROZÁSA

Átírás

1 Projektszám: 16/11/5 TALAJOK SZIKKASZTÁSI TULAJDONSÁGAINAK MEGHATÁROZÁSA MAGYARFÖLD KÉSZÍTETTE: SENEX KÖRNYEZETGAZDÁLKODÁSI KFT április.. Erdélyi Ákos projektvezető Perényi Gábor ügyvezető

2 Tartalom 1. A település környezeti adottságai Magyarföld Az elvégzett vizsgálatok Az elvégzett vizsgálatok módszertana A mintavételi furatok létesítése Talaj- és talajvíz mintavétel Szikkasztási vizsgálat Laboratóriumi vizsgálatok Vizsgálati eredmények A talajvíz analitikai eredményeinek értékelése A település kútjaiban regisztrált talajvíz mélységek Talajmechanikai eredmények Szikkasztási teszt értékelése: Monitoring terv... 11

3 1. A település környezeti adottságai Magyarföld Domborzati adatok A vizsgált település Vas és Zala megye területén a Kerka-vidék (Hetés) kistájon terül el, mely az országhatár és a Kerka teraszos völgye közti keskeny határmenti terület, a Nyugat-Zalaidombvidék legkevésbé tagolt eróziós dombsági kistája. Az átlagos relief mindösszesen 26 m/km 2. Földtani adottságok A kistáj területét az Ős-Mura és a Kerka ópleisztocén hordalékkúpja fedi, melyet a szerkezeti mozgások és az eróziós folyamatok különböző mértékben tagolnak. A terület É-i és D-i felén rögszerűen kiemelkedő ópleisztocén kavicstakarós tanúhegyek sorakoznak, melyek között az újpleisztocén korú süllyedékterület, a Lenti-medence húzódik. A medence - mely jelenleg is süllyed - vastagsága eléri az 50 métert, melyet az Ős-Mura hordalékkúpjából származó jó víztározó, folyóvízi üledéksor (kavics, homok, iszapos homok) tölti ki. A medence tökéletesen feltöltött síkság, melynek felszínére a Kerka és a Szentgyörgyvölgyi-patak óholocén és jelenkori üledékei települnek. Éghajlati tulajdonságok A terület mérsékelten hűvös mérsékelten nedves éghajlatú, mely már erősen közelíti a nedves éghajlati típust. Évente 1850 óra körül alakul a napsütötte órák száma. Az évi középhőmérséklet ÉNy-on 9,0 o C míg DK-en eléri a 9,5 o C-t. A csapadék éves összege 800 mm körüli, az ariditási index pedig 0,88. Mérsékelt hőigényű és vízigényes mezőgazdasági kultúrának kedvező az éghajlat. Területhasznosítás szempontjából legjelentősebb a szántó területe (43,5 %). Vízrajz A talajvíz nyugalmi szintje 2-4 m közötti a területen, melynek mennyisége 3-5 l/s.km 2. Kémiailag a kalcium-magnézium-hidrogénkarbonátos jelleg mellett a nátrium is előfordul. Jellemzően lágy vizek (8-15 nk o ) és szulfáttartalmuk is alacsony, de sok helyen előfordul a nitrátosodás. A rétegvizek mennyisége viszonylag csekély, 1-1,5 l/s.km 2. Az artézi kutak száma kevés, mélységük 100 méter körüli és vízhozamuk közepes. A terület szennyeződés-érzékenységi besorolása

4 Az érintett terület a 219/2004. (VII. 21.) Korm. rendelethez kapcsolódó 27/2004. (XII. 25.) KvVM rendelet ún. településsoros érzékenységi besorolása alapján felszín alatti víz szempontjából érzékeny kategóriába tartozik. A SENEX Kft. elvégezte az érintett terület 1: méretarányú, a VITUKI RT. által készített szennyeződés érzékenységi térképe alapján lokális érzékenységi vizsgálatát, amely szerint a tényleges érzékenységi besorolás a felszín alatti víz szempontjából érzékeny terület. A vizsgált terület közelében sérülékeny ivóvízbázis nincs. Fokozottan érzékeny illetve magas talajvíz állású területek bemutatása A 240/2000. (XII. 23.) Krm. rendelet - a települési szennyvíztisztítás szempontjából érzékeny felszíni vizek és vízgyűjtőterületük kijelöléséről szerint az 1. sz. mellékletében felsorolt felszíni vizeket érzékeny felszíni vizeknek jelölték. Az érzékeny felszíni vízként kijelölt vizek vízgyűjtő területét a 2. sz. mellékletben felsorolt települések külterületi határai határozzák meg. A rendelet szerint Magyarföld település nem tartozik ide, így nem jelölték ki az érzékeny felszíni vízgyűjtő területei közé. A 123/1997 (VII.18.) Krm. rendelet a vízbázisok, a távlati vízbázisok valamint az ivóvízellátást szolgáló vízi létesítmények védelméről szerint Magyarföld település közigazgatási területét hidrológiai védőövezet nem érinti. A 18/2003. (XII. 9.) KvVM-BM együttes rendelet - a települések ár-és belvíz veszélyeztetettségi alapon történő besorolásáról - szerint Magyarföld A kategóriába sorolt település, mely erősen veszélyeztetett besorolású. Ugyanakkor az MFGI által szerkesztett Magyarország talajvíz térképe szerint Magyarföld település nem magas talajvíz állású település, ahol átlagosan 2-4 m körüli a talajvíz nyugalmi mélysége (1. melléklet). Melyet megerősítenek a március 21-én, igen csapadékos időjárást követően meghatározott talajvíz mélységek is, melyből láthatjuk, hogy egyetlen kútban regisztrált vízszint sincs a felszíntől számított 2,7 m felett.

5 Forrás: ~ Az elmúlt 90 nap csapadékösszege (mm) március 30 ig

6 2. Az elvégzett vizsgálatok Az alábbi fejezetben röviden ismertetjük a tisztított szennyvíz talajba történő elszikkasztásának lehetőségét vizsgáló feladatokat. Összefoglaljuk a területen elvégzett mintavételek célját, a mintavételi furatok létesítését valamint a terepi teszteket és a laboratóriumi vizsgálatokat. A terület elhelyezkedését az 1: méretarányú topográfiai térképen a 2. mellékletben és légi felvételen pedig a 3. mellékletben mutatjuk be Az elvégzett vizsgálatok módszertana A vizsgálatok során meghatároztuk a település nyugalmi talajvíz mélységét. Továbbá definiáltuk a szikkasztásra tervezett földtani közeg áteresztőképességét, talajmechanikai tulajdonságait és a település ásott kútjaiból származó vízminták általános vízkémiai paramétereit. A szikkasztási és talajmechanikai vizsgálathoz kézi fúrási technológiával két furatot létesítettünk. A mintavételi pontok kitűzése előtt az előzetes területbejárás, terepfelmérés valamint szakirodalmi adatokat felhasználva tájékozódtunk a terület vízföldtani és földtani adottságairól. A létesített furatok helyét a 4. mellékletben mutatjuk be A mintavételi furatok létesítése A pontok kijelölése és mélyítése két szakaszban történt. A kijelölést március 2-án, majd a kézi feltárást március 21-án végeztük. A mintavételi pontokat száraz, kézi fúrási technológiával 80 mm átmérőben, 20 cm-es előrehaladási szakaszban mélyítettük Talaj- és talajvíz mintavétel A feltárás során az MGS-1 és MGS-2 mintavételi furatokból, két mélységből - 0,8m és 1,5m - talajmintát vételeztünk talajmechanikai elemzésre. A talajmintavétel mélységét a tervezett szikkasztó drén telepítési mélysége alapján határoztuk meg. A talajvíz nyugalmi mélységének meghatározását és a talajvíz mintavételezést a település ásott kútjaiból végeztük.

7 A talaj mintavétel a vonatkozó szabványok előírásai szerint, az akkreditálási követelményeknek megfelelően történt ( Minőségügyi Kézikönyv Környezeti minták vételére vonatkozóan,senex Környezetgazdálkodási Kft., a NAT által kiadott mintavételi akkreditációs okirat száma: NAT /2012, ld. 5. melléklet). A talaj és talajvíz mintavételekről a helyszínen jegyzőkönyvet vettünk fel, a mintákat szabványos mintavételi edényzetben gyűjtöttük, majd a minták jelölése és a mintavételi összesítő lapok kitöltése után hűtőtáskában tároltuk és 24 órán belül a vizsgáló laboratóriumba szállítottuk Szikkasztási vizsgálat A területet fedő talajok áteresztőképességének megismerése céljából nyeletéses vizsgálatot végeztünk az MGS-1 és MGS-2 pontokon. A vizsgálat célja, hogy a talajvízszint feletti rétegek vízszintes szivárgási tényezőjét elszivárogtatással meghatározzuk. Száraz, kézi fúrási technológiával 80 mm átmérőjű furatokat, 20 cm-es előrehaladási szakaszban mélyítettünk 1,50 méter mélységig. A létesített furatokba réselt (szűrőzött) csövet nem építettünk, így a lyukfal teljes hengerfelülete mentén tudott a víz elszivárogni. A furat körül adott mélységben felvett vízszintes síkon a szivárgás koncentrikus körök mentén halad előre. A furat létesítését követően a felszínig vízzel töltöttük, majd ezt követően regisztráltuk a vízszint süllyedését és a közben eltelt időt. A mérési eredmények feldolgozását az alábbi fejezet tartalmazza. 1. táblázat A szikkasztási teszt során kialakított ideiglenes furatok Furat jele átmérő (mm) mélység (m) MGS ,5 MGS , Laboratóriumi vizsgálatok Kémiai laboratóriumi vizsgálatok A település ásott kútjaiból vett vízminták általános vízkémiai paramétereinek meghatározását a NAT /2015 számon akkreditált WESSLING Hungary Kft. laboratóriumában végezték. Talajmechanikai laboratóriumi vizsgálatok A furatokból vett talajminták talajmechanikai vizsgálatokat a SZÁMGEO Bt. laboratóriuma végezte (jegyzőkönyveket ld. a 6. mellékletben).

8 3. Vizsgálati eredmények 3.1. A talajvíz analitikai eredményeinek értékelése 2. táblázat Általános vízkémiai paraméterek laboratóriumi eredményei Komponens Mérték egység B szennyezettségi határérték jele MG Jókai 17. MG Zrínyi 8. ph 3 6,89 6,28 Vezetőképesség 25 Con 4 ms/cm KOIps 5 mgo 2/dm 3 1,6 <0,5 p-lúgosság 6 mmol/dm 3 <0,1 <0,1 m-lúgosság 6, 7 mmol/dm 3 2,8 0,7 Hidrogén-karbonát 6 mg/dm Karbonát 6 mg/dm 3 <6 <6 Hidroxid 6 mg/dm 3 <2 <2 Fluorid 8, 9 mg/dm 3 1,5 <0,5 <0,5 Klorid 8, 9 mg/dm <5 Bromid 8, 9 mg/dm 3 0,01 <0,5 <0,5 Nitrát 8, 9 mg/dm <5 Szulfát 8, 9 mg/dm <25 <25 Ortofoszfát 10 mg/dm 3 0,5 0,09 <0,06 Nitrit 11 mg/dm 3 0,5 <0,01 <0,01 Ammónium 12 mg/dm 3 0,5 <0,02 <0,02 Vas 1, 2 mg/dm 3 0,03 <0,01 Mangán 1, 2 mg/dm 3 <0,01 <0,01 Nátrium 1, 2 mg/dm ,6 4,6 Kálium 1, 2 mg/dm 3 8,4 0,4 Kalcium 1, 2 mg/dm 3 52,4 3,8 Magnézium 1, 2 mg/dm 3 16,1 1,4 Összes keménység 1, 2, 13 mgcao/dm (1)EPA Method 6010C:2007, (2) MSZ EN ISO 11885:2009, (3) MSZ EN ISO 10523:2012, (4) MSZ EN 27888:1998, (5) MSZ EN ISO 8467:1998, (6) MSZ EN ISO :1998, (7) EPA Method 310.1:1978, (8) EPA Method 9056A:2007, (9) MSZ EN ISO :2009, (10) MSZ EN ISO 6878:2004, (11) MSZ EN 26777:1998, (12) MSZ ISO :1992, (13) MSZ : , 5. fejezet és Függelék Az AVK laboratóriumi vizsgálat eredményeiből látszódik, hogy egyetlen komponens sem érte el a B szennyezettségi határértéket. A márciusában vett talajvízminta ÁVK analitikai

9 vizsgálati eredményeiről szóló laboratóriumi vizsgálati jegyzőkönyv másolatát az 7. mellékletben mutatjuk be A település kútjaiban regisztrált talajvíz mélységek A település ásott kútjaiban meghatároztuk a vízszinteket március 21-én. Az ásott kutak elhelyezkedését és a meghatározott talajvíz nyugalmi mélységét az 4. melléklet tartalmazza. 3. táblázat A település ásott kútjaiban meghatározott talajvízszintek március 21-én: Ásott kút helye Felszíntől mért nyugalmi talajvíz szint Időpont Jókai út 17. 3,00 m Zrínyi út 8. 9,96 m Bem út 5. 2,70 m Jókai út 12. 6,78 m Talajmechanikai eredmények A kézi fúrásos feltárás során az MGS-1 és MGS-2 mintavételi pontból 0,8 m és 1,5 méterről származó talajmintát vettünk talajmechanikai vizsgálat céljából. Az eredményeket az alábbi táblázatban foglaltuk össze. 4. táblázat A március 21-i mintavétel során vett talajminta talajmechanikai vizsgálat eredménye Talajmechanikai jellemzők vételi furat jele Mélysége (m) Folyási határ (%) Plasztikus index (%) Relatív konzisztencia index (-) Talajminta típusa MGS-1 1,5 39,96 13,17 0,93 MGS-2 0,8 36,91 16,74 0,96 szürkésbarna kissé plasztikus iszap sárgásbarna közepesen plasztikus sovány agyag

10 Talajmechanikai jellemzők vételi furat jele Mélysége (m) Agyag tartalom (%) Iszap tartalom (%) Homok tartalom (%) Kavics tartalom (%) Zamarin K- tényező (m/s) Talajminta típusa MGS-1 0,8 10,6 34,3 46,4 8,7 2,30*10-6 MGS-2 1,5 12,7 19,2 68,1 0 3,21*10-6 sárgásbarna kissé kavicsos, kissé agyagos iszapos homok sárgásbarna kissé agyagos iszapos homok A talajmechanikai vizsgálati jegyzőkönyveket a 6. mellékletben csatoltuk Szikkasztási teszt értékelése: A helyszíni szikkasztási teszteket az AquiferTest Pro programcsomaggal értékeltük. A szikkasztási vizsgálatot az MGS-1 és MGS-2 jelű mintavételi pontokon végeztük el. A furatok elhelyezkedését a 4. melléklet tartalmazza. A tesztek eredményeit feldolgozva és kiértékelve megállapítottuk, hogy az MGS-1 jelű furatban feltárt rétegek áteresztőképességére a 1,54*10-7 m/s, az MGS-2 jelű furatban elvégzett teszt alapján 2,71*10-7 m/s a jellemző. Összehasonlítva ezen számítási eredményeket a laboratóriumban számolt Zamarin-féle szivárgási tényezővel, megállapíthatjuk, hogy a terepi szikkasztási teszt eredményei kedvezőtlenebb áteresztőképességű talajokat mutatnak, mely egy nagyságrendnyi különbség a terepi körülményekből adódik. Összességében az elvégzett vizsgálatok alapján megállapítható, hogy a területet fedő felső üledékes réteg vastagsága eléri, illetve meghaladja az 1 m vastagságot. A területen az általános vízkémiai vizsgálatok eredményei alapján, nem történt határérték túllépés. Megállapíthatjuk, hogy a terület földtani felépítése és hidraulikai viszonyai kevésbé kedvezőek a talajba történő tisztított szennyvíz elszikkasztása céljából, ugyanakkor a település talajvíz mélysége a csapadékos időjárás ellenére is kedvező mélységben volt, így várhatóan ez nem fog problémát okozni. A szikkasztás műtárgyainak illetve a szikkasztó mezők méretezésénél a vizsgálataink során feltártakat javasoljuk figyelembe venni.

11 4. Monitoring terv A felszín alatti vizek állapotváltozásainak nyomon követése 147/2010. (IV.29.) Kormányrendelet 26. (4) szerint: Egyedi szennyvízkezelő létesítmény létesítése során a vízügyi hatóság előírja a) egyedi telepítés esetében - amennyiben a felszín alatti vizek védelméről szóló kormányrendelet alapján szükséges - a kockázat, a beruházás és az üzemeltetés gazdaságosságának szem előtt tartásával a feltételek teljesülésének ellenőrzését szolgáló monitorozást, b) programszerű telepítés esetében a környezet védelmének általános szabályairól szóló törvény és a vizek védelméről szóló jogszabályok alapján az azoknak megfelelő monitoring rendszer kiépítését és üzemeltetését. A monitoring rendszer kialakítása Magyarföld település önkormányzata, a település környezeti minőségének javítása és az infrastruktúra fejlesztése céljából, kommunális szennyvizeinek gyűjtését, és egyedi házi szennyvíztisztító kisberendezésekkel történő tisztítását tervezi. A tisztított szennyvíz, helyben kerül elszikkasztásra. A vizsgált területen a talajvíz áramlása ÉK irányú. A talajvíz állapotának nyomon követésére két kútból álló monitoring rendszer kiépítését és üzemeltetését javasoljuk. A kutak elhelyezkedése olyan formában történjen, hogy egy kút referencia kút legyen, telepítése a település D-i részén történjen. A település területéről érkező terhelés változásának nyomonkövetésérea település egyik alacsony, önkormányzati tulajdonú terület részén kerüljön kialakításra, a talajvíz áramlás irányának megfelelően. A talajvíz monitoringra javasolt területrészeket a 8. melléklet tartalmazza. A vizsgálandó paraméterek, a felszín alatti víz és a földtani közeg minőségi védelméhez szükséges 6/2009. (IV. 14.) KÖM- KvVM-EüM-FVM együttes rendelet 2. és 3. mellékletében meghatározott (B) szennyezettségi határérték, illetve a bizonyított háttér koncentrációk (Ab), amelyeket a 219/2004. (VII. 21.) Kormány rendelet 1. számú mellékletében meghatározott, és a tevékenységre jellemző szennyezőanyagokra kell meghatározni. A monitoring rendszer elemeinek mintázását és a területen a nyugalmi vízszintméréseket éves gyakorisággal javasoljuk elvégezni. A talajvíz mintavételt és laboratóriumi vizsgálatokat csak erre akkreditált szervezet végezheti.

12 A kialakítandó talajvíz megfigyelő (monitoring) rendszer létesítményei A kialakítandó talajvíz megfigyelő kutak alapvető feladata, a településen megépítendő egyedi házi szennyvíztisztító kisberendezések által kibocsájtott tisztított szennyvíz elszikkasztása következtében esetlegesen kialakuló talajvízszennyezés változásának nyomon követése, illetve hogy jelezze a területen az aktuális talajvíz-nyomásszinteket, a meglévő talajvíz szennyeződés esetleges térbeli és időbeli változását. A megfigyelő kutak működtetése során nyert adatok adatbázis értékűek, így alapot nyújthatnak a feltárt szennyezések mobilizálódási hajlamának, mértékének meghatározására is. Kutak kialakítása A fúrási munkákat kizárólag jogerős vízjogi létesítési engedély birtokában lehet elkezdeni. A kúthely-kitűzési eljárásról jegyzőkönyvet kell készíteni, amelyet az építési napló mellékleteként kell kezelni.a fúrásokat gépi fúróberendezéssel, száraz fúrási technológiával kell kialakítani. A fúrásokat 200 mm átmérőjű fúróval, a fúrandó közeg tulajdonságaitól függően az ahhoz legjobban alkalmazkodó, változó alakú és kiképzésű kanálfúró fejekkel kell végezni, cmes előrehaladási szakaszokban. A fúrások során méterenként, ill. rétegváltozásonként talajmintát kell venni, amely alapján indokolt esetben a csövezési vázrajz módosítható. A szükség esetén a fúró előrehaladásával egyidejűleg a furatfal állékonyságát biztosító acél védőcső beépítése indokolt lehet. A védőcső-szakaszokat menetesen kell egymáshoz illeszteni. A kutak előirányzott talpmélysége a mellékelt tervdokumentáció szerinti. A szűrőzést a helyi viszonyok alakulásainak figyelembe vételével a megütött talajvíz szintjétől a vízrekesztő agyagos fedőréteg szintjéig kell elvégezni, és a szűrözött szakasz alatt tele-csővel iszapzsákot kell kialakítani. Az iszapzsákot a kút talpától számítva legalább 1 m magasságig kell kialakítani. A beépítendő csövezés 110 mm, a szűrőcső és a béléscső végig azonos átmérőjű, előre réselt kialakítású PVC kútszűrő (DIN:4925). A kút talpát szintén előre elkészített és a csőhöz rögzített PVC végelzáróval (dugóval) kell ellátni. A szűrőcső köré 2-4 mm átmérőjű osztályozott, mosott gyöngykavicsot kell beépíteni minimum 20 mm vastagságban. A kavicsolás a kút talpától a szűrő felső szintjéig kell, hogy terjedjen. A szűrőzött szakasz felett a gyűrűsteret félméternyi homokkal, majd felette bentonitos cementes agyagolással kell kitölteni.

13 Az előirányzott fúrási mélység elérését követően, a fúrási minták alapján állítható össze a PVC béléscső-rakat, amely a szűrőcsövet is magában foglalja. A fúrás után (védőcső alkalmazása esetén még a védőcsövön belül) a csőrakat elhelyezését követően kell megkezdeni a gyűrűstér kavicsolását, az előirányzott 2-4 mm átmérőjű mosott gyöngykavics beépítésével. A kavicsolással egyidejűleg lehet az acél védőcső-rakatot lassan, folyamatosan visszahúzni. A szűrő kialakítását fokozott gondossággal kell végezni, a kút homokolásának, idő előtti használhatatlanná válásának megelőzésére. A felső szakaszon a furat felbővítését követően kell az acél védőcsövet beépíteni, majd a gyűrűsteret el kell cementezni. A béléscső felső 1 m-es részéig acél védőcsövet kell leengedni, melynek a kiálló részét 1x1 m- es betongallérral rögzíteni kell. A kútfejet zárható sapkával le kell zárni. A létesítmény műszaki ellenőre a tervben szereplő kútkiképzést indokolt esetben módosíthatja. A kiviteli munkák végzését az érvényben lévő műszaki szabványok, munkavédelmi, vízgazdálkodási és környezetvédelmi előírások betartásával kell végezni. Különös figyelmet kell fordítani az alkalmazott fúróberendezésekre vonatkozó balesetvédelmi és biztonsági rendszabályok betartására, az egyéni védőfelszerelések (sisak, védőszemüveg, füldugó, munkavédelmi lábbeli, munkakesztyű) állandó használatára. Kútbefejező munkák A kútbefejező munkálatok elsődleges célja a kútszűrő körül nagy áteresztő képességű zóna kialakítása, a finom frakció eltávolítása és kitermelése. A kutak kivitelezését követően tisztító szivattyúzást kell végezni. A tisztítószivattyúzás során figyelni kell a kutak homokolására. A szivattyúzás befejezését követően visszatöltődés-mérést kell végezni. Ennek során a leállítás pillanatában, majd az azt követő 1, 2, 3, 4, 5, 10, 20, 30, 60, 90 percben mérni és naplózni kell a vízszinteket. Amennyiben 90 perc alatt a vízszint nem állandósult, a mérést 30 percenként folytatni kell mindaddig, amíg 3 egymást követő mérés azonos értéket nem mutat. Környezetvédelem A fúrásokból kikerülő földanyagokról a környezetvédelmi előírásoknak megfelelően kell gondoskodni. A fúrás során a felszín alatti közegbe szennyező anyag nem kerülhet. A monitoring során a figyelőkutakban a kutanként elvégzett talajvíz mintavételek során kitermelt vízmennyiség nem haladja meg az 5m 3 /hó mennyiséget. Egyéb vízhasználat a

14 területen nem várható. A mintavétel során érzékszervileg szennyezettnek ítélt talajvizet gyűjteni kell és a területről el kell szállítani ártalmatlanításra. Dokumentálás A kutak fúrása során fúrási napi jelentést kell készíteni és építési naplót kell vezetni.az elkészült kutak EOV és magassági (mbf) koordinátáit be kell mérni.a kutak elkészültét követően műszaki átadási-átvételi eljárást kell tartani.a kutak végleges adatait, a mintavételezési tervet, a hatóságok részére az üzemelési engedélykérelemben rögzíteni kell. A monitoring rendszer üzemeltetése A vizsgált paraméterek köre, vizsgálati gyakoriság: az újonnan kialakítandó kutakból a komponensekre évente kell elvégezni a talajvíz mintavételt. A mérések, mintavételezések módszertana, nyilvántartása, feldolgozása. Mivel a figyelő-kutakban a helyszíni vizsgálatokat illetve a mintavételt, valamint a laboratóriumi vizsgálatokat csak akkreditált szervezet végezheti, úgy azoknál a Nemzeti Akkreditáló Testület által jóváhagyott (akkreditált) módszertan alapján, az akkreditált dokumentálás és nyilvántartás mellett kell feldolgozniuk az adatokat és azokat tárolni, illetve archiválni szükséges.

15 A vizsgált terület talajvízszint mélység térképe (MFGI)

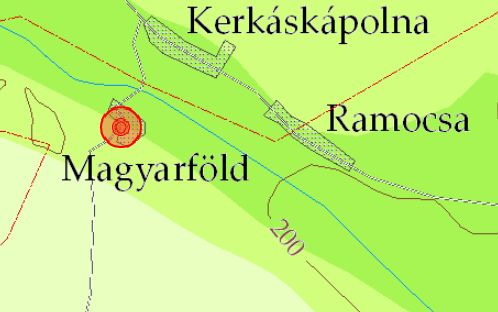

16 A vizsgált terület átnézeti térképe M 1: m

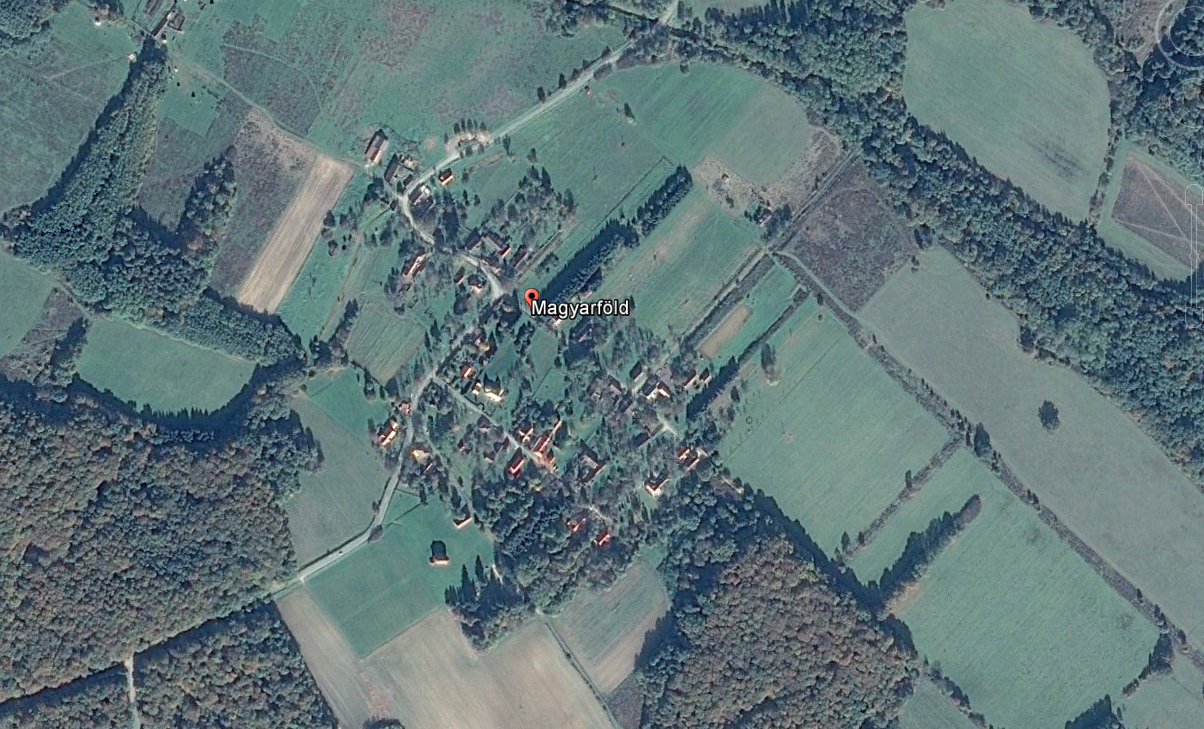

17 A vizsgált terület légi felvételen

18 A mintavételi pontok elhelyezkedése a vizsgált területen MGS-1 6,78 1 3,00 4 2,70 9, MGS ,96 2 A mintázott ásott kút jele Szikkasztási és talajminta vételi pont MGS m

19

20 Megbízó: S Z Á M G E O Számítástechnikai, Kereskedelmi és Szolgáltató Bt. Talajmechanikai Laboratórium H-1184 Budapest, Lakatos út Helyszín: Laboratóriumi telefon: (+36-1) /107 Központi telefon és telefax: (+36-1) info@szamgeo.hu Honlap: VIZSGÁLATI JEGYZŐKÖNYV BEÉRKEZŐ TALAJMINTÁK VÍZTARTALMÁNAK MEGHATÁROZÁSA (az MSZE CEN ISO/TS :2006 szerint) Senex Kft Magyarföld Mintát vette/szállította: Senex Kft vétel időpontja: Beérkezés időpontja: Munkaszám: L15 /2016 Kijelölés időpontja: Jegyzőkönyv készítője: Virág Andrea laboráns azonosító naplószám vizsgálati naplószám vételi hely száma vételi mélység (m) Tál száma, jele Tál súlya t = (g) Tál + nedves talaj súlya t+m n = (g) Tál + száraz talaj súlya t+m d = (g) Érkezési víztartalom w = (%) L15 /2016/1 L15 /2016/1/w MGS-1 0, ,00 49,47 43,71 17,09 L15 /2016/2 L15 /2016/2/w MGS-1 1, ,00 55,12 45,32 27,75 L15 /2016/3 L15 /2016/3/w MGS-2 0, ,00 48,48 41,86 20,78 L15 /2016/4 L15 /2016/4/w MGS-2 1, ,00 42,48 37,58 17,77 Megjegyzések: A vizsgálati eredmények csak a laboratóriumba beszállított és megvizsgált mintákra vonatkoznak. A mintavételi körülményekből és a beszállítás módjából eredő hibákért vagy károkért felelősséget nem vállalunk. Hitelesítés: A jegyzőkönyv elkészítésének időpontja: Ellenőrizte és kiadta: Tatár Zsolt laborvezető

21 Átesett súlyszázalék - S (%) Megbízó: Helyszín: Mintát vette/szállította: Senex Kft vétel időpontja: Laboratóriumi telefon: (+36-1) /107 Központi telefon és telefax: (+36-1) info@szamgeo.hu Honlap: Beérkezés időpontja: Munkaszám: L15 /2016 Kijelölés időpontja: Jegyzőkönyv készítője: Virág Andrea laboráns azonosító naplószám S Z Á M G E O Számítástechnikai, Kereskedelmi és Szolgáltató Bt. Talajmechanikai Laboratórium H-1184 Budapest, Lakatos út VIZSGÁLATI JEGYZŐKÖNYV SZEMELOSZLÁSI VIZSGÁLAT (SZITÁLÁS - HIDROMETRÁLÁS) EREDMÉNYEI (az MSZE CEN ISO/TS :2006, az MSZ EN ISO :2003 és az MSZ EN ISO :2005 szerint) vizsgálati naplószám Senex Kft Érkezési víztartalom (%) sárgásbarna L15 /2016/1 L15 /2016/1/SzH MGS-1 0,80 17, ,00 Számított és származtatott jellemzők 4 94,14 Agyag (Cl %) = 10,6 D 60 (mm) = 0, ,29 Iszap (Si %) = 34,3 D m (mm) = 0, ,14 Homok (Sa %) = 46,4 C U (-) = 121,75 0,5 79,57 Kavics (Gr %) = 8,7 C C (-) = 1,88 0,25 64,43 Kő (Co %) = 0,0 k ZAMARIN (m/s) = 2,30E-6 Szemcsék koptatottsága: 0,125 53,43 D 10 (mm) = 0,002 f 0 (m 2 /kg) = 209,26 D 30 (mm) = 0,025 r S (g/cm 3 ) = 2,69 Földműalkalmassági besorolás = Fagyveszélyességi besorolás = 1000 órás kapilláris emelés= vételi hely száma vételi mélység (m) egyedi elbírálás szükséges fagyveszélyes kb. 0,5-1,0 m / 1,0-2,0 m / A talajminta azonosító leírása Színe, egyéb jellemzői: Megnevezése: kissé kavicsos, kissé agyagos, iszapos homok Szemcsék anyaga: Magyarföld Szemméret D (mm) Átesett anyag S (súly%) AGYAG (Cl) ISZAP (Si) MSZ :1979 homokliszt HOMOK (Sa) KAVICS (Gr) KŐ (Co) finom (FSi) közepes (MSi) durva (CSi) finom (FSa) közepes (MSa) durva (CSa) finom (FGr) közepes (MGr) durva (CGr) , ,86 0, ,29 0, ,29 0, ,71 0, ,29 0, ,71 0, ,86 0,0011 9, ,001 0,01 0, Szemcseátmérő - logd (mm) Megjegyzések: A vizsgálati eredmények csak a laboratóriumba beszállított és megvizsgált mintákra vonatkoznak. A mintavételi körülményekből és a beszállítás módjából eredő hibákért vagy károkért felelősséget nem vállalunk. Hitelesítés: A jegyzőkönyv elkészítésének időpontja: Ellenőrizte és kiadta: Tatár Zsolt laborvezető

22 Megbízó: S Z Á M G E O Számítástechnikai, Kereskedelmi és Szolgáltató Bt. Talajmechanikai Laboratórium H-1184 Budapest, Lakatos út Helyszín: Laboratóriumi telefon: (+36-1) /107 Központi telefon és telefax: (+36-1) info@szamgeo.hu Honlap: VIZSGÁLATI JEGYZŐKÖNYV SZEMELOSZLÁSI VIZSGÁLAT (SZITÁLÁS - HIDROMETRÁLÁS) MÉRÉSI ADATAI (az MSZE CEN ISO/TS :2006, az MSZ EN ISO :2003 és az MSZ EN ISO :2005 és szerint) Senex Kft Mintát vette/szállította: Senex Kft vétel időpontja: Magyarföld Beérkezés időpontja: Munkaszám: L15 /2016 Kijelölés időpontja: Jegyzőkönyv készítője: Virág Andrea laboráns azonosító naplószám vizsgálati naplószám vételi hely száma vételi mélység (m) Érkezési víztartalom (%) Vizsgálati körülmények A száraz talaj anyagmennyisége (g): L15 /2016/1 L15 /2016/1/SzH MGS-1 0,80 17,09 A hidrometrálás vízhőmérséklete ( C): 27,0 70,0 Szitaméret D (mm) A rostálás-szitálás eredményei A hidrometrálás eredményei Fennmaradt anyag Átesett anyag Idő Leolvasás Szemméret Korrigált értékek összes (g) rész (g) (g) S (súly%) (perc) (Papfalvi) D (mm) D (mm) S (súly%) 8 0,00 0,00 70,00 100,00 0,5 29,0 0,0660 0, ,86 4 4,10 4,10 65,90 94, ,5 0,0490 0, ,29 2 6,10 2,00 63,90 91, ,0 0,0360 0, ,29 1 9,00 2,90 61,00 87, ,0 0,0230 0, ,71 0,5 14,30 5,30 55,70 79, ,5 0,0140 0, ,29 0,25 24,90 10,60 45,10 64, ,0 0,0079 0, ,71 0,125 32,60 7,70 37,40 53, ,0 0,0051 0, , ,0 0,0015 0,0011 9,14 A szitaméretek közül a 0, mm közötti tartományban legalább 12 db. szitát kell használni. Az általánosan használható szitaméretek: A javasolt leolvasási időpontok: ,5-31, , , ,3-5, , ,71-0,6-0, perc. 0,25-0,212-0,125-0,063 mm A sziták halmozott mérési eredményeit az "összes (g) " oszlopban, a szitánkénti mérés eredményeit a "rész (g) " oszlopban kell feltüntetni. A szitaméretek beírásakor elsőként mindig azt a legkisebb szitaméretet kell megadni, melyen még minden szem átesett, s az ehhez a szitamérethez tartozó "Fennmaradt anyag " megfelelő oszlopába pedig értelemszerűen 0,00 -t kell beírni. A szitaméreteket egymás alatt, lefelé csökkenő sorrendben kell beírni. A hidrometrálás kezdetétől eltelt leolvasási időpontokat egymés alatt, lefelé növekvő sorrendben kell megadni. A 0,5 perces leolvasás eredménye bizonytalan, így a leolvasást az 1 perces értékkel kell kezdeni. Megjegyzések: A vizsgálati eredmények csak a laboratóriumba beszállított és megvizsgált mintákra vonatkoznak. A mintavételi körülményekből és a beszállítás módjából eredő hibákért vagy károkért felelősséget nem vállalunk. Hitelesítés: A jegyzőkönyv nyomtatásának időpontja: Ellenőrizte és kiadta: Tatár Zsolt laborvezető

23 Átesett súlyszázalék - S (%) Megbízó: S Z Á M G E O Számítástechnikai, Kereskedelmi és Szolgáltató Bt. Talajmechanikai Laboratórium H-1184 Budapest, Lakatos út Senex Kft Helyszín: Laboratóriumi telefon: (+36-1) /107 Központi telefon és telefax: (+36-1) info@szamgeo.hu Honlap: VIZSGÁLATI JEGYZŐKÖNYV SZEMELOSZLÁSI VIZSGÁLAT (SZITÁLÁS - HIDROMETRÁLÁS) EREDMÉNYEI (az MSZE CEN ISO/TS :2006, az MSZ EN ISO :2003 és az MSZ EN ISO :2005 szerint) Mintát vette/szállította: Senex Kft vétel időpontja: Beérkezés időpontja: Munkaszám: L15 /2016 Kijelölés időpontja: Jegyzőkönyv készítője: Virág Andrea laboráns azonosító naplószám vizsgálati naplószám vételi hely száma vételi mélység (m) sárgásbarna L15 /2016/4 L15 /2016/4/SzH MGS-2 1,50 17, ,00 Számított és származtatott jellemzők 1 99,14 Agyag (Cl %) = 12,7 D 60 (mm) = 0,265 0,5 95,14 Iszap (Si %) = 19,2 D m (mm) = 0,108 0,25 57,71 Homok (Sa %) = 68,1 C U (-) = 272,15 0,125 36,00 Kavics (Gr %) = 0,0 C C (-) = 4,76 Kő (Co %) = 0,0 k ZAMARIN (m/s) = 3,21E-6 D 10 (mm) = 0,001 f 0 (m 2 /kg) = 219,60 D 30 (mm) = 0,035 r S (g/cm 3 ) = 2,69 Földműalkalmassági besorolás = Fagyveszélyességi besorolás = 1000 órás kapilláris emelés= megfelelő fagyveszélyes kb. 0,5-1,0 m / 1,0-2,0 m / Érkezési víztartalom (%) A talajminta azonosító leírása Színe, egyéb jellemzői: Megnevezése: kissé agyagos, iszapos homok Szemcsék koptatottsága: Szemcsék anyaga: Magyarföld Szemméret D (mm) Átesett anyag S (súly%) AGYAG (Cl) ISZAP (Si) MSZ :1979 homokliszt HOMOK (Sa) KAVICS (Gr) KŐ (Co) finom (FSi) közepes (MSi) durva (CSi) finom (FSa) közepes (MSa) durva (CSa) finom (FGr) közepes (MGr) durva (CGr) , ,00 0, ,29 0, ,86 0, ,00 0, ,71 0, ,86 0, ,00 0, , ,001 0,01 0, Szemcseátmérő - logd (mm) Megjegyzések: Hitelesítés: A vizsgálati eredmények csak a laboratóriumba beszállított és megvizsgált mintákra vonatkoznak. A mintavételi körülményekből és a beszállítás módjából eredő hibákért vagy károkért felelősséget nem A jegyzőkönyv elkészítésének időpontja: vállalunk. Ellenőrizte és kiadta: Tatár Zsolt laborvezető

24 Megbízó: S Z Á M G E O Számítástechnikai, Kereskedelmi és Szolgáltató Bt. Talajmechanikai Laboratórium H-1184 Budapest, Lakatos út Helyszín: Laboratóriumi telefon: (+36-1) /107 Központi telefon és telefax: (+36-1) info@szamgeo.hu Honlap: VIZSGÁLATI JEGYZŐKÖNYV SZEMELOSZLÁSI VIZSGÁLAT (SZITÁLÁS - HIDROMETRÁLÁS) MÉRÉSI ADATAI (az MSZE CEN ISO/TS :2006, az MSZ EN ISO :2003 és az MSZ EN ISO :2005 és szerint) Mintát vette/szállította: Senex Kft Senex Kft vétel időpontja: Magyarföld Beérkezés időpontja: Munkaszám: L15 /2016 Kijelölés időpontja: Jegyzőkönyv készítője: Virág Andrea laboráns azonosító naplószám vizsgálati naplószám vételi hely száma vételi mélység (m) Érkezési víztartalom (%) A száraz talaj anyagmennyisége (g): Vizsgálati körülmények L15 /2016/4 L15 /2016/4/SzH MGS-2 1,50 17,77 A hidrometrálás vízhőmérséklete ( C): 27,0 70,0 Szitaméret D (mm) A rostálás-szitálás eredményei A hidrometrálás eredményei Fennmaradt anyag Átesett anyag Idő Leolvasás Szemméret Korrigált értékek összes (g) rész (g) (g) S (súly%) (perc) (Papfalvi) D (mm) D (mm) S (súly%) 2 0,00 0,00 70,00 100,00 0,5 20,0 0,0710 0, ,00 1 0,60 0,60 69,40 99, ,5 0,0510 0, ,29 0,5 3,40 2,80 66,60 95, ,5 0,0370 0, ,86 0,25 29,60 26,20 40,40 57, ,5 0,0230 0, ,00 0,125 44,80 15,20 25,20 36, ,5 0,0140 0, , ,5 0,0079 0, , ,5 0,0051 0, , ,5 0,0015 0, ,29 A szitaméretek közül a 0, mm közötti tartományban legalább 12 db. szitát kell használni. Az általánosan használható szitaméretek: A javasolt leolvasási időpontok: ,5-31, , , ,3-5, , ,71-0,6-0, perc. 0,25-0,212-0,125-0,063 mm A sziták halmozott mérési eredményeit az "összes (g) " oszlopban, a szitánkénti mérés eredményeit a "rész (g) " oszlopban kell feltüntetni. A szitaméretek beírásakor elsőként mindig azt a legkisebb szitaméretet kell megadni, melyen még minden szem átesett, s az ehhez a szitamérethez tartozó "Fennmaradt anyag " megfelelő oszlopába pedig értelemszerűen 0,00 -t kell beírni. A szitaméreteket egymás alatt, lefelé csökkenő sorrendben kell beírni. A hidrometrálás kezdetétől eltelt leolvasási időpontokat egymés alatt, lefelé növekvő sorrendben kell megadni. A 0,5 perces leolvasás eredménye bizonytalan, így a leolvasást az 1 perces értékkel kell kezdeni. Megjegyzések: Hitelesítés: A vizsgálati eredmények csak a laboratóriumba beszállított és megvizsgált mintákra vonatkoznak. A mintavételi körülményekből és a beszállítás módjából eredő hibákért vagy károkért felelősséget nem A jegyzőkönyv nyomtatásának időpontja: vállalunk. Ellenőrizte és kiadta: Tatár Zsolt laborvezető

25 Megbízó: és Helyszín: Laboratóriumi telefon: (+36-1) /107 jellemzők Központi telefon és telefax: (+36-1) Honlap: Mintát vette/szállította: Senex Kft vétel időpontja: Beérkezés időpontja: Munkaszám: L15 /2016 Kijelölés időpontja: Jegyzőkönyv készítője: Virág Andrea laboráns azonosító naplószám L15 /2016/2 MGS-1 1,50 27,75 ütésszám W L értékek tál száma (%) 937 tál súlya (g) 10,00 10,00 10,00 40,16 10,00 tál + m n (g) 45,08 44,64 54,80 40,11 21,17 tál + m d (g) 34,69 34,44 41,06 39,59 18,81 w (%) 42,08 41,73 44,24 26,79 Számított Víztartalom - w (%) Plasztikus index - Ip (%) származtatott L15 /2016/2/Ip Folyási határ vizsgálata Casagrande-féle módszerrel 1 vizsgálati naplószám S Z Á M G E O Számítástechnikai, Kereskedelmi és Szolgáltató Bt. Talajmechanikai Laboratórium H-1184 Budapest, Lakatos út VIZSGÁLATI JEGYZŐKÖNYV KONZISZTENCIA (ATTERBERG) HATÁROK VIZSGÁLATA (az MSZE CEN ISO/TS :2006, az MSZ EN ISO :2003 és az MSZ EN ISO :2005 szerint) Senex Kft Talajállapota: merev Megnevezése: kissé plasztikus iszap Folyási határ (W L %) = 39,96 Telítési határ (W T %) = 27,96 Plasztikus/sodrási határ (W P %) = 26,79 Zsugorodási határ (W S %) = 6,47 Plasztikus index (I P %) = 13,17 Testsűrűség ( r S t/m 3 ) = 2,72 Relatív konzisztencia index (I C -) = 0,93 Összenyom. modulus - Kopácsy (E oed Mpa) = 12,39 Folyóssági index (I L %) = 0,07 Egyirányú nyomószilárdság - Jáky (q u kpa) = 39,22 Folyási egyenes vételi hely száma vételi mélység (m) 0 10 Ütésszám 100 Casagrande-féle osztályozási diagram Folyási határ - WL (%) Érkezési víztartalom (%) Plasztikus (sodrási) határ vizsgálata Belső súrlódási szög - Kopácsy ( f ) = 25 Fajlagos felület - Farrar (f 0 m 2 /g) = 58,25 Fagyveszélyesség = fagyveszélyes 1000 órás kapill. emelés = kb. 1,6-2,0 m Földműalkalmasság = nem alkalmas JELMAGYARÁZAT folyási egyenes - w L = w(ü/25) 0,121 "A O " vonal - I P = 0,9(w L -8) "A" vonal - I P = 0,73(w L -20) vizsgálati eredmény grafikus jele 1 kohézió nélküli talajok 2 homokos iszap és iszapos homok 3 4 Magyarföld A talajminta azonosító leírása Színe, egyéb jellemzői: szürkésbarna közepesen összenyomható szerves és szervetlen iszap erősen összenyomható szervetlen iszap és szerves agyag 5 közepes plaszticitású szervetlen agyag 6 nagy plaszticitású szervetlen agyag Megjegyzések: Hitelesítés: A vizsgálati eredmények csak a laboratóriumba beszállított és megvizsgált mintákra vonatkoznak. A mintavételi körülményekből és a beszállítás módjából eredő hibákért vagy károkért felelősséget nem A jegyzőkönyv elkészítésének időpontja: vállalunk. Ellenőrizte és kiadta: Tatár Zsolt laborvezető

26 Megbízó: és Helyszín: Laboratóriumi telefon: (+36-1) /107 jellemzők Központi telefon és telefax: (+36-1) Honlap: Mintát vette/szállította: Senex Kft vétel időpontja: Beérkezés időpontja: Munkaszám: L15 /2016 Kijelölés időpontja: Jegyzőkönyv készítője: Virág Andrea laboráns azonosító naplószám L15 /2016/3 MGS-2 0,80 20,78 ütésszám W L értékek tál száma (%) 823 tál súlya (g) 10,00 10,00 10,00 36,94 10,00 tál + m n (g) 47,06 53,96 50,41 36,85 19,89 tál + m d (g) 36,95 42,08 38,94 36,95 18,23 w (%) 37,51 37,03 39,63 20,17 Számított Víztartalom - w (%) Plasztikus index - Ip (%) származtatott L15 /2016/3/Ip Folyási határ vizsgálata Casagrande-féle módszerrel 1 vizsgálati naplószám S Z Á M G E O Számítástechnikai, Kereskedelmi és Szolgáltató Bt. Talajmechanikai Laboratórium H-1184 Budapest, Lakatos út VIZSGÁLATI JEGYZŐKÖNYV KONZISZTENCIA (ATTERBERG) HATÁROK VIZSGÁLATA (az MSZE CEN ISO/TS :2006, az MSZ EN ISO :2003 és az MSZ EN ISO :2005 szerint) Senex Kft Talajállapota: merev Megnevezése: sovány közepesen plasztikus agyag Folyási határ (W L %) = 36,91 Telítési határ (W T %) = 26,70 Plasztikus/sodrási határ (W P %) = 20,17 Zsugorodási határ (W S %) = 11,70 Plasztikus index (I P %) = 16,74 Testsűrűség ( r S t/m 3 ) = 2,76 Relatív konzisztencia index (I C -) = 0,96 Összenyom. modulus - Kopácsy (E oed Mpa) = 12,19 Folyóssági index (I L %) = 0,04 Egyirányú nyomószilárdság - Jáky (q u kpa) = 55,93 Folyási egyenes vételi hely száma vételi mélység (m) 0 10 Ütésszám 100 Casagrande-féle osztályozási diagram Folyási határ - WL (%) Érkezési víztartalom (%) Plasztikus (sodrási) határ vizsgálata Belső súrlódási szög - Kopácsy ( f ) = 23 Fajlagos felület - Farrar (f 0 m 2 /g) = 53,70 Fagyveszélyesség = fagyérzékeny 1000 órás kapill. emelés = kb. 1,4-1,6 m Földműalkalmasság = kezeléssel alkalmassá tehető JELMAGYARÁZAT folyási egyenes - w L = w(ü/25) 0,121 "A O " vonal - I P = 0,9(w L -8) "A" vonal - I P = 0,73(w L -20) vizsgálati eredmény grafikus jele 1 kohézió nélküli talajok 2 homokos iszap és iszapos homok 3 4 Magyarföld A talajminta azonosító leírása Színe, egyéb jellemzői: sárgásbarna közepesen összenyomható szerves és szervetlen iszap erősen összenyomható szervetlen iszap és szerves agyag 5 közepes plaszticitású szervetlen agyag 6 nagy plaszticitású szervetlen agyag Megjegyzések: Hitelesítés: A vizsgálati eredmények csak a laboratóriumba beszállított és megvizsgált mintákra vonatkoznak. A mintavételi körülményekből és a beszállítás módjából eredő hibákért vagy károkért felelősséget nem A jegyzőkönyv elkészítésének időpontja: vállalunk. Ellenőrizte és kiadta: Tatár Zsolt laborvezető

27

28

29

30

31

32

33
