WAN technológiák 3. PPP

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "WAN technológiák 3. PPP"

Átírás

1 Cisco CISCO Networking Hálózati Akadémia Academy Program 3. PPP Mártha Péter Név

2 1. Soros pont-pont kapcsolatok 2. PPP hitelesítés 3. PPP konfigurálás

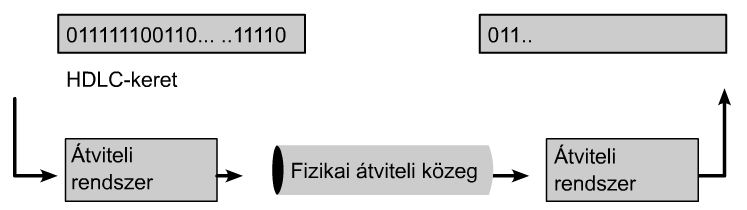

3 Soros kommunikáció Keretek bitjei egymást követik a fizikai közegen soros átvitelt alkalmaznak Fizikai közegen alkalmazható jelölések Non-return to zero level (NRZ-L) High Density Binary (HDB3) Alternate Mark Inversion (AMI) A jelölések szerepe ugyanaz, mint Ethernet esetén a Manchester kódolásé Soros kommunikációs szabványok RS-232-E V.35 HSSI

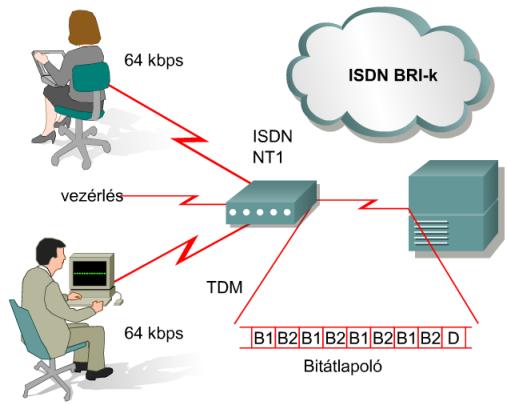

4 Időosztásos multiplexelés (TDM Time Division Multiplexing) Több információforrás adatait is egyetlen közös csatornán, vagyis jelzéssel lehet továbbítani majd visszaállítani a az eredeti adatfolyamot Jellemzők Több forrás adatát is ugyanaz a csatorna továbbítja A kimeneti csatorna időszeletenként vehető igénybe Az időrések mindig rendelkezésre állnak (akkor is, ha nincs adat) Egyszerre egy bit vagy egy bájt átvitele történik meg A bemeneti csatornák eltérő kapacitásúak is lehetnek Statikus sávszélesség Fizikai rétegbeli eljárás, független a bemeneti csatorna második rétegbeli protokolltól TDM példa ISDN BRI (két 64kbps B csatorna, egy 16kbps D csatorna) Kilenc időrés használata (B1-B2-B1-B2-B1-B2-B1-B2-D) Bitátlapoló TDM

5 Határpont, demarkációs pont USA Előfizető felelőssége: karbantartás csere, javítás CSU/DSU biztosítása szolgáltató Európa Előfizető saját berendezését RS232 vagy v.35 ön keresztül csatlakoztatja az NTU-hoz. Szolgáltató aktívan részt vehet a felügyeletben, javításban A hálózatot lezáró egység (NTU) az ő tulajdona.

6 DCE/DTE Soros összeköttetések végénél található eszközök Adatkommunikációs berendezés (DCE Data Communications Equipment) Adat végberendezés (DTE Data Terminal Equipment) DCE eszközök közötti kapcsolatot a WAN szolgáltató biztosítja DCE/DTE szabványok által meghatározott paraméterek Mechanikai és fizikai specifikáció (érintkezők, csatlakozók, stb.) Elektromos jellemzők (feszültségszintek) Funkcionalitás (interfészek jelentései, funkciói) Procedurális leírások (adattovábbítás eseményeinek meghatározása) Cisco által bevezetett DCE/DTE csatlakozás: Smart Serial

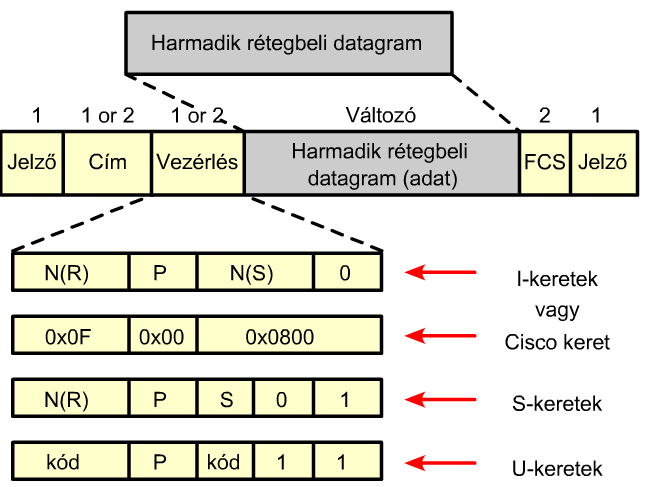

7 CCNA 4. HDLC 1979-ben az ISO elfogadta a HDLC-t. Szabványos, bit alapú, szinkron soros összeköttetéseken beágyazást végző adatkapcsolati rétegbeli protokoll. Cisco alapértelmezett protokoll A HDLC szinkron soros átvitelt alkalmaz, két pont között hibamentes átvitelt biztosít. Nyugtákkal, ablakozással biztosítja az adatfolyam-vezérlést, hibajavítást. Származtatott protokollokat kapcsolatelérési protokolloknak hívjuk: Link Access Procedure, Balanced (szimm. kapcsolatelérési eljárás, LAPB) az X.25-höz Link Access Procedure az ISDN D csatornák számára (LAPD) Link Access Procedure for Modems (LAPM) és PPP a modemekhez Link Access Procedure for Frame Relay (LAPF) a Frame Relay összeköttetésekhez HDLC kerettípusok Információs keret (I-Frame) Átviendő adatokat tartalmazza Felügyeleti keret (S-Frame) Kérés/válasz eljárások amikor adat-ráültetés nem történt Számozatlan (U-Frame) További összeköttetés-vezérlő funkciókat biztosít

8 Soros interfész hibaelhárítása HDLC konfigurálás: Router(config-if)#encapsulation hdlc Interfész állapotok Serial 0/0 is Line protocol is Leírás up up Normál működés down down Nincs vivőjel, helytelen kábelezés, nincs órajel DCE oldalon, hardverhiba up down Hibás konfiguráció, nincs keepalive, zajos vonal, időzítési probléma up up (looped) Az áramkörben hurok (loopback) keletkezett up down (disabled) Túl magas hibaarány, hiba a CSU/DSU egységben, interfészhiba administratively down down Konfiguráció alapján az interfész lekapcsolásra került Router# show interfaces Serial Router# show controllers Serial Router# show controllers cbus Router# debug serial interface Router# debug arp

9 Soros interfész hibaelhárítása debug serial interface Ellenőrzi, hogy a HDLC ébrenléti üzenetek sorszáma nő-e. Ha nem, akkor valószínűleg időzítési problémák léptek fel az interfészkártyánál vagy a hálózaton. debug arp Jelzi, hogy a forgalomirányító küld-e adatokat más forgalomirányítókról, illetve ismer-e meg ilyeneket (ARP-csomagok segítségével) a WAN-felhő másik oldaláról. A parancsot akkor kell használni, ha a TCP/IP hálózat bizonyos csomópontjai válaszolnak, mások viszont nem. debug frame-relay lmi LMI (Local Management Interface, helyi kezelőfelület) információkat szerez be, amelyek alapján megállapítható, vajon egy adott Frame Relay kapcsoló és egy forgalomirányító küld és fogad-e LMI-csomagokat. debug frame-relay events Megállapítja, hogy van-e adatcsere egy adott forgalomirányító és Frame Relay kapcsoló között. debug ppp negotiation Megjeleníti a PPP-beállítások egyeztetésére szolgáló, a PPP indítási folyamat során továbbított PPP-kereteket. debug ppp packet Megjeleníti az elküldött és a fogadott PPP-kereteket. Ez a parancs alacsony szintű kerettartalom-kiíratást végez. debug ppp Megjeleníti a PPP-kapcsolat beállításainak egyeztetésével és működésével összefüggő hibákat, mint például ha nem megengedett vagy hibás keretek érkeznek. debug ppp authentication Megjeleníti a PPP CHAP (Challenge Handshake Authentication Protocol, kihívásos kézfogás hitelesítési protokoll) és a PAP (Password Authentication Protocol, jelszóhitelesítő protokoll) által elküldött kereteket.

10 1. Soros pont-pont kapcsolatok 2. PPP hitelesítés 3. PPP konfigurálás

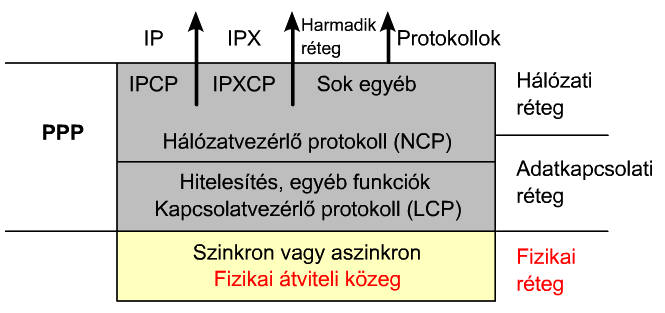

11 CCNA 4. A PPP A PPP réteges architektúrája Réteges struktúra jellemzi, lásd OSI Kapcsolatvezérlő protokoll (Link Control Protocol, LCP) Feladata a pont-pont összeköttetés létrehozása. konfigurálása és tesztelése a WAN-kapcsolat beállításainak egyeztetése és kézben tartására. Hálózatvezérlő protokoll (Network Control Protocol, NCP) Feladata a különböző hálózati rétegbeli protokollok konfigurálása. protokollok beágyazása és a rájuk vonatkozó beállítások egyeztetése.

12 PPP architektúra Kapcsolatvezérlő protokoll (LCP) WAN kapcsolat beállítása és folyamatos egyeztetése Hitelesítés, tömörítés, hibafelismerés Multilink (többrésztvevős PPP a terheléselosztás biztosítására) PPP visszahívás, callback Csomagméret korlátozások kezelése, beállítási hibák felfedezése, kapcsolat megszakítása, helyes és hibás működés felismerése Hálózatvezérlő protokoll (NCP) Hálózati rétegbeli protokollok beágyazása, beállításuk egyeztetése Több protokoll egyidejű támogatása Minden hálózati protokollhoz külön vezérlőprotokoll tartozik (pl. IPCP, IPXCP, stb.) Hálózati protokoll azonosítás szabványos kódokkal

13 A PPP A PPP a következő típusú fizikai interfészeken használható: Aszinkron soros Szinkron soros Nagysebességű soros interfész (High Speed Serial Interface, HSSI) Integrált szolgáltatású digitális hálózat (ISDN) LCP funkciók: Hitelesítés A hívó félnek hitelesítési információt kell megadnia, hogy rendelkezik-e a rendszergazda engedélyével a híváshoz. A forgalomirányítók hitelesítési üzeneteket küldenek egymásnak. Két lehetséges megoldás a hitelesítés elvégzésére a jelszó-hitelesítő protokoll (PAP) és a kihívásos kézfogás hitelesítési protokoll (CHAP) Tömörítés a PPP-kapcsolatok átviteli sebességének növelésére használhatók. A keretek kibontását a túloldalon a protokoll végzi. A Cisco forgalomirányítók két tömörítő protokollt ismernek, ezek a Stacker és a Predictor. Hibafelismerés A Quality (minőség) és a Magic Number (~bűvös szám) funkciók segítségével megbízható, hurokmentes adatkapcsolat hozható létre. Multilink A Cisco IOS 11.1-es és újabb kiadásai a multilink (többrésztvevős) PPP-t is támogatják. Segítségével terheléselosztás valósítható meg a PPP által használt forgalomirányító-interfészek között. PPP visszahívás A biztonság növelése érdekében a PPP feletti visszahívást is támogatják. Visszahívási ügyfélként és visszahívási kiszolgálóként egyaránt használható. Visszahívásnál az ügyfél egy hívással létrehozza a kezdeti kapcsolatot, kéri a kiszolgálótól a visszahívását, majd megszakítja a kapcsolatot. A visszahívó forgalomirányító válaszol az első hívásra, és a konfigurációjában megadottak alapján visszahívja az ügyfelet.

14 PPP architektúra Jelző A keret elejét és végét jelzi, a bináris sorozatból áll. Cím A szokásos szórási cím, mely a bináris sorozat. A PPP nem használ egyedi állomásazonosítókat. Vezérlés 1 bájt, amely a bináris sorozatot tartalmazza. Azt jelenti, hogy a felhasználói adatokat számozatlan keretekben kell továbbítani. Mindez az 1-es típusú logikai kapcsolatvezérléshez (LLC) hasonlóan nyújt összeköttetés-mentes szolgáltatást. Protokoll 2 bájt, a keret adat mezőjébe beágyazott protokollt azonosítja. Adat 0 vagy több bájt, amely a protokoll mezőben megadott protokoll datagramját tartalmazza. Az adat mező végét úgy lehet megtalálni, hogy a keret végéről leválasztjuk a záró jelzőbiteket és a 2 bájtos keretellenőrző (FCS) mezőt. Az adat mező maximális hossza alapértelmezésben 1500 bájt. FCS Általában 16 bit, vagyis 2 bájt, hibaellenőrzési célból kerül csatolásra a kerethez.

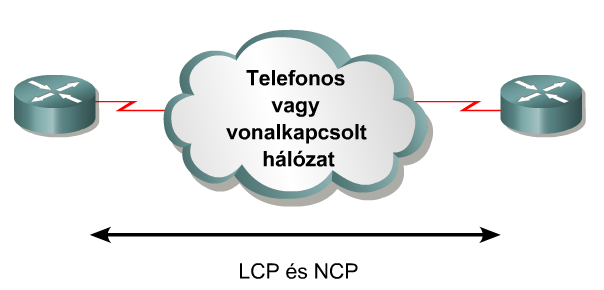

15 CCNA 4. PPP kapcsolat felépítése Összeköttetés felépítése Összeköttetés létrehozása Hitelesítés (elhagyható) Hálózati rétegbeli protokoll használat PPP kapcsolatok kereteinek osztályozása Kapcsolat-felépítő keret - az összeköttetés felépítésére és konfigurálására használjuk. Kapcsolat-bontó keret - feladata az összeköttetés lebontása Kapcsolat-fenntartó keret - az összeköttetés kezelésére és hibaelhárításra alkalmasak. PPP összeköttetés lezárása addig marad adatcserére konfigurálva, míg valamelyik esemény be nem következik LCP vagy NCP keretek lezárják az összeköttetést Inaktivitási időmérők egyike lejár Felhasználó beavatkozik

16 Összeköttetés felépítése Összeköttetés létrehozása LCP figyelés, adatkapcsolat konfigurálása LCP nyitás, kapcsolat létrehozása, beállítások egyeztetése Konfiguráció nyugtázó keret küldése, fogadása Hitelesítés (elhagyható) Résztvevő felek hitelesítése Összeköttetés minőségének ellenőrzése (LCP) Hálózati protokoll használata NCP csomagok küldése Hálózati rétegbeli protokoll(ok) kiválasztása (például IP), konfigurálása Hálózati rétegbeli protokoll(ok) csomagjainak továbbítása

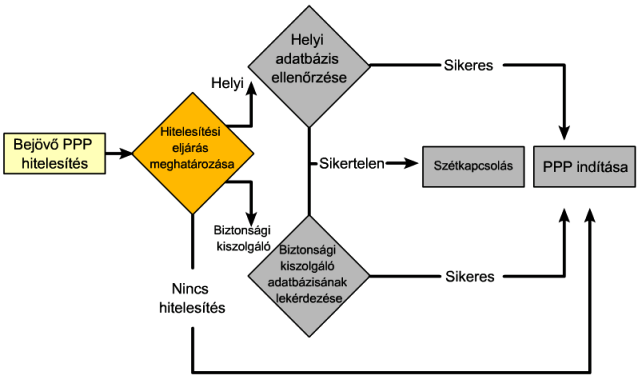

17 CCNA 4. A PPP beágyazási és hitelesítési eljárás Az encapsulation ppp parancs kiadásakor dönthetünk PAP vagy CHAP hitelesítés mellett. Ha nincs semilyen, akkor a PPP-kapcsolat azonnal létrejön. Ha előírtunk valamit, akkor a következő lépésekre kerül sor. A felek egyeztetik a hitelesítési eljárást.

18 PAP hitelesítés Hálózat biztonság jelszóhitelesítő protokoll alkalmazása Password Authentication Protocol, PAP Jellemzők A jelszó egyszerű szövegként kerül továbbításra A behívó állomás vezérli a próbálkozásokat Nem erős hitelesítési protokoll

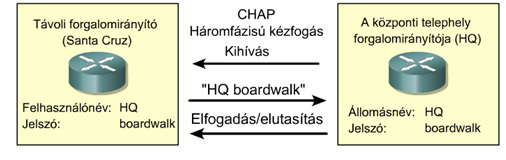

19 Challange Handshake Authentication Protocol, CHAP CHAP hitelesítés - kihívásos kézfogás hitelesítési protokoll A kihívás egyedi és véletlenszerűen választott A kapott kivonat szintén egyedi és véletlenszerű lesz. A háromfázisú kézfogás az összeköttetés létrehozásakor, másrészt a kapcsolat fennállása alatt folyamatosan ellenőrzi a távoli állomás személyazonosságát. A helyi forgalomirányító kihívó üzenetet továbbít a távoli állomásnak. Válaszként egy egyirányú hasító függvény általában Message Digest 5, röviden MD5 segítségével számított értéket küld vissza. (a jelszó és a kihívó üzenet alapján) Helyi forgalomirányító összeveti a választ az általa számított kivonattal. Ha egyezik, akkor sikeres az ellenőrzés, egyébként azonnal bontja a kapcsolatot.

20 1. Soros pont-pont kapcsolatok 2. PPP hitelesítés 3. PPP konfigurálás

21 CCNA 4. A PPP konfigurálása A HDLC vagy a PPP beágyazás konfigurációjának helyességét a show interfaces serial paranccsal ellenőrizhetjük. Ha a készülék HDLC-t használ, akkor a show interfaces serial parancs kimenetében az Encapsulation HDLC" szövegnek kell szerepelnie. Ha a készülék PPP-t használ, akkor LCP- és NCP-állapotai a show interfaces serial parancs segítségével ellenőrizhetők, és Encapsulation PPP látható.

22 A PPP konfigurálása Konfigurációs lépések Soros interfész kiválasztása PPP beágyazás aktiválása Egyéb paraméterek beállítása (pl. tömörítés, minőség, stb.) Router(config)# interface Serial 0/0 Router(config-if)# encapsulation ppp Router(config-if)# ppp compress predictor Router(config-if)# ppp compress stac Router(config-if)# ppp quality 99 Router(config-if)# ppp multilink

23 CCNA 4. A PPP konfigurálása Az alábbi parancsokkal a 0/0 soros interfészen engedélyezhetjük a PPP beágyazást: Router#configure terminal Router(config)#interface serial 0/0 Router(config-if)#encapsulation ppp A PPP feletti tömörítés konfigurálására az alábbi parancsok használhatók: Router(config)#interface serial 0/0 Router(config-if)#encapsulation ppp Router(config-if)#compress [predictor stac] A keretek hurkolásának elkerülésére és az összeköttetésen eldobott adatok követésére az alábbi parancsok szolgálnak: Router(config)#interface serial 0/0 Router(config-if)#encapsulation ppp Router(config-if)#ppp quality percentage Az alábbi parancsokkal beállíthatjuk a több összeköttetés feletti terheléselosztást: Router(config)#interface serial 0/0 Router(config-if)#encapsulation ppp Router(config-if)#ppp multilink

24 PPP hitelesítés beállítása Konfigurációs lépések Forgalomirányító elnevezése Felhasználói név (távoli forgalomirányító név) és jelszó megadása Hitelesítési protokoll kiválasztása Router(config)# hostname Router1 Router1(config)# username Router2 password cisco Router1(config)# interface Serial 0/0 Router1(config-if)# encapsulation ppp Router1(config-if)# ppp authentication pap Router1(config-if)# ppp sent username Router1 password cisco Router1(config)# username Router2 password cisco Router1(config)# interface Serial 0/0 Router1(config-if)# encapsulation ppp Router1(config-if)# ppp authentication chap

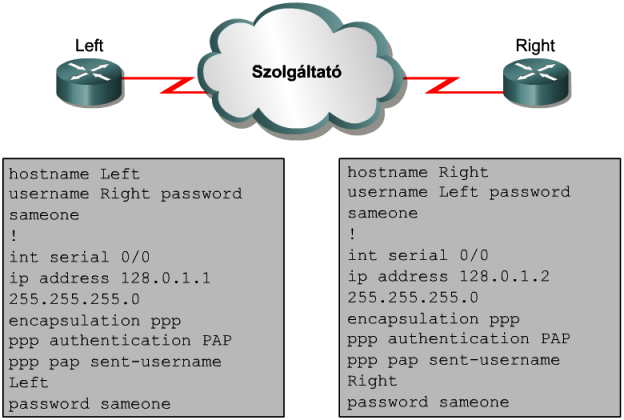

25 PPP hitelesítés beállítása Router(config)#username név password jelszó Név: távoli forgalomirányító állomásneve (kis és nagybetű különbözik) Jelszó: mindkét végponton azonos jelszót kell megadni Router(config-if)#encapsulation ppp Router(config-if)#ppp authentication {chap pap} A PAP eljárást külön engedélyezni kell az interfészen Router(config-if)#ppp pap sent-username felhasználónév password jelszó

26 PPP hitelesítés beállítása A jelszónak egyeznie kell a másik forgalomirányítón a username név password jelszó paranccsal megadott névvel és jelszóval. A CHAP a háromfázisú kézfogással bizonyos időközönként ellenőrzi a távoli állomás kilétét.

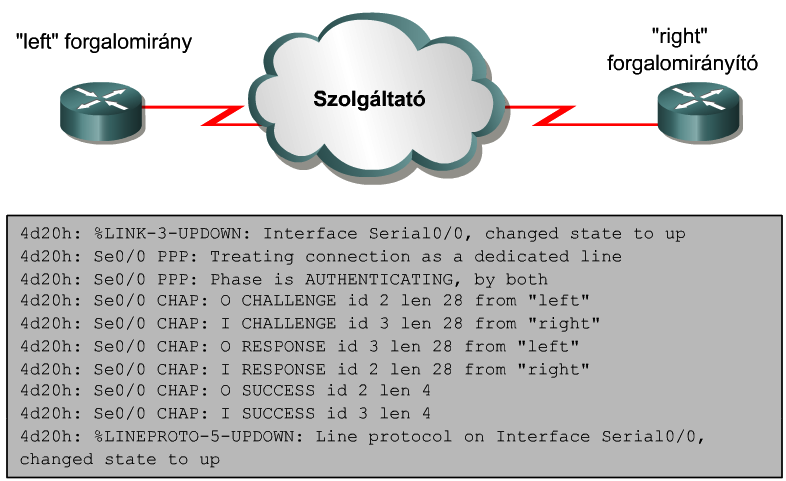

27 PPP hibakeresés debug parancsok Hitelesítési információk PPP beállítások egyeztetése Protokoll hibák és hibastatisztikák CHAP által küldött/fogadott üzenetek Router# debug ppp authentication Router# debug ppp packet Router# debug ppp error Router# debug ppp chap A debug ppp authentication parancs a hitelesítési üzenetcsere menetét jeleníti meg. Mindkét forgalomirányító hitelesíti a másikat. Az üzenetek egy része a hitelesítő, más része a hitelesített folyamathoz tartozik.

28 Köszönjük a figyelmet!
