WAN technológiák. 4. Az ISDN és a DDR. Mártha Péter

Átírás

1 4. Az ISDN és a DDR Mártha Péter Név

2 1. ISDN fogalmak 2. ISDN konfiguráció 3. DDR konfiguráció

3 ISDN alapok Integrált szolgáltatású digitális hálózat - Integrated Services Digital Network = ISDN Jellemzők Digitális jeltovábbítás meglevő telefonhálózaton Végponttól végpontig terjedő digitális kapcsolatot biztosít Szabványosított kommunikáció a helyi hurkokon Digitális adattovábbítás különálló csatornákon (B csatorna) Sávon kívüli jelzésrendszer a kapcsolat vezérlésére (D csatorna) Előnyök Többféle adattípus továbbítására alkalmas Gyors kapcsolat-felépítés Gyorsabb adattovábbítás Adatcsatornánként pont-pont kapcsolatok létesítése

4 Az ISDN-szabványok és hozzáférési módszerek Az analóg áramkörök korlátozzák a helyi hurkon keresztül elérhető sávszélességet. Az ISDN technológia digitálisan továbbítja az adatokat a helyi hurkon keresztül. Az ISDN digitális jelek továbbítását teszi lehetővé a meglévő telefonos vezetékrendszeren. Az ISDN-szabványok meghatározzák a végpontok közötti digitális összeköttetéshez használt hardvereket és a hívásfelépítési módszereket. Az ISDN hálózatoknál a digitalizálás a felhasználónál történik. Többféle forgalomtípus, vagyis adat, hang és mozgókép továbbítására egyaránt alkalmas. A kapcsolatokat sokkal gyorsabban hozza létre, mint a modemek. A B csatornák a modemeknél gyorsabb adattovábbításra képesek. A B csatornák alkalmasak egyeztetett pont-pont protokoll (PPP) kapcsolatok létrehozására.

5 Az ISDN-szabványok és hozzáférési módszerek - Az ISDN sávon kívüli jelzésrendszert használ a hívások létrehozásának vezérlésére és a jelzések továbbítására. Ezeket a feladatokat a D (delta) csatorna látja el. - Az ISDN a tárcsázásban szereplő számokat a D csatornán továbbítja gyorsabban érhető el a kapcsolat. - Minden B csatorna sávszélessége 64 kbit/s. Minden ISDN B csatorna külön, a többitől független soros kapcsolatot tud létesíteni. - Az ISDN-vonalak PPP beágyazással is használhatók. A PPP képességei miatt.

6 CCNA 4. ISDN szabványok E protokollok ISDN-re vonatkozó telefon-hálózati szabványok (pl. E.164: nemzetközi címzés, telefonszámok specifikálása) I protokollok Koncepciók, szakkifejezések és általános módszerek leírása (pl. I.200: ISDN szolgáltatások, I.300: hálózati jellemzők) Az I.100 előírássorozat például általános ISDN fogalmakat ad meg, illetve az egyéb I-sorozatbeli ajánlások formátumát definiálja. Az I.200 sorozat az ISDN szolgáltatásaival, az I.300 a hálózati jellemzőkkel, az I.400 pedig az UNI specifikációival foglalkozik. Q protokollok A kapcsolás és jelzés (ISDN hívásfelépítés) működését írják le (pl. Q.921: LAPD, Q.931: ISDN hálózati réteg a hálózat és a terminál között) A jelzés" itt az ISDN-hívások felépítésének folyamatát jelenti.

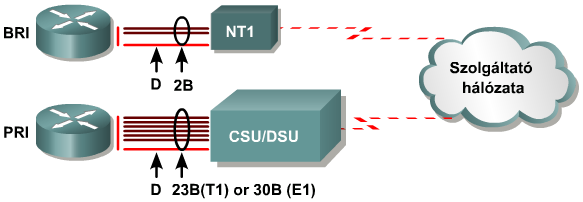

7 ISDN hozzáférési módok Alapegységek Vonalkapcsolat átvitel alapegysége a B csatorna Vezérlési információk a D csatornán ISDN BRI 2 * 64 kbps B + 1 * 16 kbps D csatorna ISDN PRI Észak-Amerika és Japán: 23 * 64kbps B + 1 * 64kbps D csatorna Európa: 30 * 64 kbps B csatorna + 1 * 64 kbps D csatorna Megfelel a T1/E1 szolgáltatásoknak, ilyen kapcsolatokhoz CSU/DSU használata szükséges

8 Az ISDN-szabványok és hozzáférési módszerek - A B csatorna egy tiszta", 64 kbit/s sebességű digitális csatorna. Azért nevezzük tisztának, mert tetszőleges típusú digitális adat duplex üzemmódú átvitelére használható. - A másik fontos csatorna a D (delta) csatorna. Alapsebességű interfésznél (Basic Rate Interface, BRI) 16 kbit/s, az elsődleges átviteli sebességű interfésznél (Primary Rate Interface, PRI) pedig 64 kbit/s.

9 Az ISDN-szabványok és hozzáférési módszerek A TCP/IP kapcsolatban a vezérlési és a felhasználói adatok ugyanazt az útvonalat használják (háromutas kézfogás) ez nevezzük sávon belüli jelzésrendszernek. Az ISDN ezzel szemben külön csatornát, egy úgynevezett D csatornát alkalmaz a jelzési információk átvitelére. Az adatok keret formájában továbbítódnak HDLC-t vagy PPP-t használva. Az ISDN vonalkapcsolt technológia, vonalkapcsolási alapegysége a B csatorna. A D csatorna forgalma a D csatornákhoz fejlesztett kapcsolatelérési eljárás (Link Access Procedure, LAPD) protokollt használja.

10 Az ISDN háromrétegű modellje és protokolljai Az ISDN az az OSI hivatkozási modell fizikai, adatkapcsolati és hálózati rétegét fedik le. A BRI fizikailag csak egy útvonalat használ, e felett azonban három különálló információs útvonal él, két B és egy D csatorna. A rendszer a három csatorna forgalmát egyetlen fizikai útvonalra multiplexeli. 8 bit a B1 csatornáról 8 bit a B2 csatornáról 2 bit a D csatornáról 6 bit többlet = 24 bit 2x24 Az ISDN BRI keretek 48 bitből állnak. A hálózat másodpercenként négyezer ilyen keretet továbbít, így jön ki a B csatornák 2*(8*4000) = 64 kbit/s kapacitása.

11 Az ISDN háromrétegű modellje és protokolljai A három csatorna az ISDN BRI interfész 192 kbit/s kapacitásából összesen 144 kbit/s-ot köt le. 4000x48 bit/s = bit/s 64 Kb/s+64Kb/s+16 Kb/s=144kb/s A többletbitek a következő feladatokra használhatók: Keretezési bit Biztosítja a szinkronizációt. Terheléselosztás bit Az átlagos bitértéket szabályozza úgy, hogy a kódolt jel egyenáramú összetevője nulla legyen. A megelőző D csatorna-bitek visszhangja Versenyhelyzetek feloldására használják, amikor egy passzív buszon több terminál verseng egyetlen csatornáért. Aktiválás bit A készülékek aktiválására való. Tartalék bit Nincs funkciója.

12 Az ISDN háromrétegű modellje és protokolljai A LAPD-t a D csatornán használják, feladata a jelzési és a vezérlőinformációk helyes továbbítása. A SAPI határozza meg azt az átjárót, amelyen keresztül a harmadik réteg igénybe veheti a LAPD szolgáltatásait. Egy-egy előfizető telephelyén minden végberendezésnek egyedi azonosítóval kell rendelkeznie TEI Ez az üzembe helyezéskor statikus jelleggel is hozzárendelhető. Értéke 0 és 63 között lehet. A dinamikus kiosztású TEI-k a tartományt fogják le. A 127-es, vagyis csupa egyes bitből álló TEI a szórási cím.

13 CCNA 4. Az ISDN modellje, funkciói

14 CCNA 4. Az ISDN modellje, funkciói A szolgáltató hálózatában található kapcsolók a Signal System 7 (SS7) nevű jelzésrendszert használják. A forgalomirányító és az ISDN kapcsoló közötti D csatorna mindig él. Adatkapcsolati eljárásokat a Q.921 protokoll alapján. Mivel a kapcsolótípusok nincsenek szabványosítva, a forgalomirányítók konfigurációjában meg kell adni, hogy milyen típusú ISDN kapcsolóhoz kívánunk csatlakozni. A D csatorna szolgálja a: hívások felépítését, jelzéskezelését hívások lebontását. a 3. rétegbeli Q.931 protokoll alapján.

15 Összefoglalás Háttér: A telefontásraságok igénye volt a teljes digitális hálózat kifejlesztése 1984 ben kezdődött. A meglévő telefonvonalak felhasználásával. A technológia nagyon hasonlít a hagyományos telefonszolgáltatáshoz. Amikor adatokat töltünk le vagy fel, abban az időben a WAN interfész létrehozza a telefonkapcsolatot. Az interfész akkor megy down-ba, ha a kapcsolat lebomlott. Az ISDN előnyei: Digitális jelek és video átvitel, Áramkörkapcsolt adat, és telefonhálózati szolgáltatások (telefonszám, név, cím kijelzés, telefonoknál gyorshívás egyetlen gomb lenyomásával stb.) Gyorsabb hívás a modemnél a sávon kívüli (D csatorna felhasználásával) A hívás ideje kevesebb mint 1 s. A modemhez képest nagyobb adatkapcsolati sebesség. (B (bearer) csatorna 64 Kb/s. Több B csatorna nagyobb sávszélességhasználat. Egyszerű PPP kapcsolat biztosítása.

16 CCNA 4. ISDN komponensek ISDN Komponensek Terminálok, Terminal adapterek (TA), Hálózat határoló berendezés (NT) hálózati végberendezés, Vonal és központ határoló berendezés 4 vezeték hálózati végberendezés Két veték csavart érpár Alközpont Passzív busz max 8 ISDN eszköz kezelésére ISDN kapcsoló Feloldja a korlátait

17 CCNA 4. Egyéni felhasználói csatlakozás

18 CCNA 4. Nagy forgalmú ügyfél csatlakozás

19 Híváskezelés BRI használatakor D csatornán a hívott számküldése helyi ISDN kapcsolónak SS7 jelzéskezelő protokoll segítségével útvonal kiépítés távoli kapcsoló (hívott fél) felé, majd átadja a számot a távoli ISDN kapcsolónak D csatornán jelzés küldés a hívott fél felé Hívott fél hívás csatlakoztató üzenetet küld a távoli ISDN kapcsolónak SS7 segítségével hívás csatlakoztató üzenet helyi kapcsolónak B csatornán végponttól végpontig terjedő kapcsolat létrehozása Helyi ISDN eszköz Távoli ISDN eszköz Helyi ISDN kapcsoló Távoli ISDN kapcsoló

20 ISDN referencia pontok R Nem ISDN kompatibilis, 2-es típusú végberendezés (Terminal Equipment type 2, TE2) és terminálcsatoló (Terminal Adapter, TA) közötti kapcsolatra hivatkozik, például egy RS-232 soros interfészre. S A 2-es típusú hálózati végberendezéshez (Network Termination type 2, NT2) mint előfizetői kapcsolókészülékhez csatlakozó pontokra hivatkozik, amelyek a különféle típusú előfizetői végberendezések közötti hívásokat teszik lehetővé. T Elektromosan az S interfésszel azonos, a NT2 felől az ISDN hálózat vagy az 1-es típusú hálózati végberendezés (Network Termination type 1, NT1) felé vezető kimenő kapcsolatra hivatkozik. S/T jelölés is lehet, mivel elektromosan azonos U Az NT1 és a szolgáltató tulajdonában levő ISDN hálózat közötti kapcsolatra hivatkozik.

21 ISDN referencia pontok TE1 Natív ISDN végberendezés TE2 Nem ISDN készülék TA Terminálcsatoló NT1 ISDN fizikai végződtetése NT2 ISDN összesítő R Nem ISDN kompatibilis eszköz csatlakozása S ISDN eszköz és NT2 közötti kapcsolat T NT2 és NT1 közötti kapcsolat (elektromosan egyezik S-sel) U NT1 és szolgáltató közötti kapcsolat

22 A forgalomirányító ISDN interfészének kiválasztása Európában a telefontársaságok készülékei látják el az NT1 feladatkörét is, az előfizető egy S/T interfészt kap. Az előfizető termináljának sem kell NT1 funkciókat ellátnia. Megfelelő forgalomirányító kiválasztása: ISDN BRI S/T Állapítsuk meg, hogy a forgalomirányító támogatja-e az ISDN BRI-t. A forgalomirányító hátoldalán keressünk BRI csatlakozót vagy BRI WAN interfészkártyát. Határozzuk meg, hogy kinek a feladata az NT1 biztosítása. Az NT1 zárja le az ISDN szolgáltató helyi központjáig húzódó helyi hurkot. Az Amerikai Egyesült Államokban az NT1 készüléket előfizetői végberendezésnek (customer premises equipment, CPE) tekintik, ami azt jelenti, hogy ennek biztosítása az előfizető feladata. Európában a szolgáltató adja az NT1-et. Ha az NT1 a CPE részét képezi, akkor a forgalomirányítónak U interfésszel kell rendelkeznie. Ha a forgalomirányító S/T interfésszel rendelkezik, akkor külső NT1 készülékre lesz szüksége ahhoz, hogy kapcsolódhasson az ISDN szolgáltatóhoz

23 A forgalomirányító ISDN interfészének kiválasztása Ha a forgalomirányító rendelkezik egy BRI jelölésű csatlakozóval, akkor képes az ISDN kapcsolatok kezelésére. Ha natív ISDN interfész van beleépítve, akkor a forgalomirányító TE1 készülékként szolgál, és NT1 készülékhez kell csatlakoztatni. Ha a forgalomirányító U interfésszel rendelkezik, akkor az NT1 is bele van építve. Ha nem rendelkezik BRI jelzésű csatlakozóval, akkor egy meglévő soros interfészt kell használni vele. A nem natív ISDN interfészeknél, egy külső TA készüléket kell csatlakoztatni a soros interfészhez. Ha a forgalomirányító moduláris, akkor valószínűleg natív ISDN interfésszel is lehet bővíteni Egy U interfésszel rendelkező forgalomirányítót soha nem szabad NT1 készülékhez csatlakoztatni, mert az interfész tönkremehet.

24 CCNA 4. ISDN kapcsolótípusok A forgalomirányítókon be kell állítani, kapcsolóval fognak kommunikálni. hogy milyen típusú A D csatorna ISDN kapcsolók által használt jelzéskezelő protokollja minden gyártónál más. Mielőtt a forgalomirányító csatlakozna az ISDN hálózathoz, be kell állítani rajta a helyi központban található kapcsoló típusát. Tudni kell azt is, hogy a telefontársaság milyen szolgáltatásprofil-azonosítókat (service profile identifiers, SPID) rendelt hozzá az előfizetéshez. (a BRI szolgáltatás vonali konfigurációját jellemzi. ) A SPID lehetővé teszi, hogy a hang- vagy adattovábbításra használt készülékek megosztozzanak a helyi hurkon. (SPIDeket csak Észak-Amerikában és Japánban használnak ) Az SPID-ek karaktersorozatok, mindegyik B csatornát azonosítják a központ kapcsolójánál. Az azonosítás után a kapcsoló hozzárendeli az elérhető szolgáltatásokat a kapcsolathoz.

25 ISDN kapcsolótípusok Különböző ISDN kapcsolók Földrajzi elhelyezkedés (ország, régió, stb.) Q.931 különféle megvalósítása D csatorna jelzéskezelője Szolgáltatásprofil azonosító (SPID) Szám, ami jellemzi a BRI vonali konfigurációját Mindegyik B csatornát azonosítják Nem kötelező használni, de lehet, hogy szükség van rá

26 1. ISDN fogalmak 2. ISDN konfiguráció 3. DDR konfiguráció

27 ISDN BRI konfigurálása Lépések Kapcsolótípus választás globálisan vagy interfészenként isdn switch-type kapcsolótípus globális konfigurációs módban az összes Interfész konfigurációs módban az aktuális interfészre állíthatjuk be az ISDN kapcsoló típusát. Szükség esetén SPID beállítása A szolgáltatónak át kell adnia a kapcsolójának típusára vonatkozó információkat és a SPID-eket. (elérhető szolgáltatások körét határozzák meg. ) A kapcsoló típusától függően a SPID-eket is hozzá kell adni a konfigurációhoz. (Pl.:National ISDN-1 és a DMS-100 ISDN de az AT&T 5ESS kapcsolók nem!)

28 ISDN BRI konfigurálása Lépések Kapcsolótípus választás globálisan vagy interfészenként Szükség esetén SPID beállítása Router(config)# isdn switch-type basic-ni Router(config)# interface bri 0/0 Router(config-if)# isdn switch-type basic-ni Router(config-if)# isdn spid Router(config-if)# isdn spid

29 CCNA 4. ISDN PRI konfigurálása ISDN PRI bérelt T1 vagy E1 vonalon keresztül érhető el. PRI konfigurálásakor a fontosabb tennivalók a következők: Adjuk meg az ISDN szolgáltató által a helyi központba telepített PRI kapcsoló típusát. Adjuk meg az ISDN szolgáltató berendezései által alkalmazott T1/E1 vezérlő, keretezés és vonali kódolás típusát. Állítsuk be a PRI csoport időrését a T1/E1 berendezésnek megfelelően, majd adjuk meg az alkalmazott sebességet is. T1/E1 vonalak miatt a forgalomirányítókon nincs interface pri" parancs. T1 vagy E1 vezérlőnek nevezzük. Az ISDN PRI D és B csatornái a vezérlőtől elkülönülten, az interface serial paranccsal konfigurálhatók. Kapcsoló típusa: Router(config)#isdn switch-type primary-net5

30 ISDN PRI konfigurálása Négy lépésben lehet konfigurálni A vezérlő kiválasztása:, a forgalomirányítónak azt a foglalatát (slot) és portját, amelyben a PRI kártya található: Router(config)#controller {t1 e1} {slot/port} Router(config-controller)# Keretezés, a vonali kódolás és az órajel beállítása. Router(config-controller)#framing {sf esf} - keretezés T1 ben Router(config-controller)#framing {crc4 no-crc4} [australia] E1-ben Router(config-controller)#linecode {ami b8zs hdb3} fizikai réteg kódolása USA =B8ZS; Európa =HDB3 Időrések konfigurálása Router(config-controller)#pri-group [timeslots tartomány] T1 vonalnál 1 24, E1 vonalnál az 1 31 időrés-tartomány. Kiválasztunk egy interfészt a PRI D csatorna kezelésére ez egy soros interfész a T1/E1 vonal felé. Router(config)#interface serial{slot/port: unit:}{23 15} E1 esetén 1 31, T1-nél 1 24 a számozás pl:serial 0/0:23 egy T1 PRI összeköttetés D csatornáját jelenti.

31 ISDN PRI konfigurálása Lépések Kapcsolótípus választás T1/E1 vezérlő típus, keretezés és vonali kódolás Időrés, alkalmazott sebesség D csatorna kiválasztása Router(config)# controller t1 1/0 Router(config-controller)# framing esf Router(config-controller)# linecode b8zs Router(config-controller)# pri-group timeslots 1-24 Router(config-controller)# interface serial 3/0:23 Router(config-if)# isdn switch type primary-5ess Router(config)# controller e1 1/0 Router(config-controller)# framing crc4 Router(config-controller)# linecode hdb3 Router(config-controller)# pri-group timeslots 1-31 Router(config-controller)# interface serial 4/0:15 Router(config-if)# isdn switch type primary-net5

32 CCNA 4. ISDN PRI konfigurálása Gyakran használt alinterfészek megkülönböz-tetése ponttal történik. S0/0.23 alinterfészt jelöl S0/0:23 csatornát jelöl

33 CCNA 4. Az ISDN-konfiguráció ellenőrzése BRI interfészek állapotának vizsgálatára használható show isdn status paranccsal végezhetjük el. (ISDN kapcsolóval folytatott kommunikációjának ellenőrzésére alkalmazható.) Az egyeztetése sikerrel zárult

34 Az ISDN-konfiguráció ellenőrzése A show isdn active parancs az aktuális hívásokkal kapcsolatos információkat jeleníti meg Hívott szám A hívás megszakításáig hátralévő idő A hívás várható díja (Advice Of Charge, AOC) A hívás ideje alatt felhasznált számlázási egységek Utalás arra, hogy az AOC adatok a hívások ideje alatt vagy azok befejezésekor jelennek meg A show dialer parancs a tárcsázó interfésszel kapcsolatosan jelenít meg adatokat: Aktuális hívásállapot A tárcsázási időzítők értékei A tárcsázás oka A csatlakoztatott távoli készülék csatornák saját adatait úgy tekinthetjük meg, hogy a kívánt csatorna azonosítóját a parancs után írjuk. Pl:1 csatorna. A show interface bri0/0:1 parancs a forgalomirányítón konfigurált BRI interfész statisztikáit jeleníti meg. A B csatorna PPP beágyazást használ. Az LCP egyeztetése megtörtént, az LCP nyitva van. Két NCP fut, az IPCP és a Cisco Discovery Protocol Control Protocol CDPCP).

35 CCNA 4. Az ISDN-konfiguráció hibáinak elhárítása A debug isdn q921 parancs a forgalomirányító és az ISDN kapcsoló között a D csatornán továbbított, vagyis adatkapcsolati rétegbeli üzeneteket jeleníti meg. Akkor kell használni, ha a show isdn status parancs kimenetében az első réteg nem ACTIVE, a második réteg pedig nem MULTIPLE_FRAME_ESTABLISHED állapotú. A debug isdn q931 parancs segítségével az ISDN kapcsolat harmadik rétegében továbbított, hívások létrehozására és lebontására szolgáló üzenetek tekinthetők meg. A debug ppp authentication parancs a hitelesítési protokollok CHAP és PAP üzeneteit jeleníti meg. A debug ppp negotiation parancs a PPP forgalommal és a PPP összetevőinek egyeztetésekor elküldött üzenetekkel kapcsolatos adatokat jelzi ki. Ezek között az LCP, a hitelesítési folyamat és az NCP üzenetei szerepelnek. Egy sikeres PPP egyeztetés az LCP állapot megnyitásából, a hitelesítésből és az NCP egyeztetésből áll. A debug ppp error parancs a PPP kapcsolat egyeztetésével és működésével kapcsolatos protokollhibákat és hibastatisztikákat jeleníti meg. A debug ppp paranccsal második rétegbeli hibákat lehet elhárítani abban az esetben, ha a show isdn status parancs nem jelez ISDN vonatkozású hibát.

36 Ellenőrzés, hibaelhárítás debug parancsok használata Q.921 és Q.931 protokollok ellenőrzése PPP beállítások ellenőrzése ISDN paraméterek ellenőrzése Router# debug isdn q921 Router# debug isdn q931 Router# show isdn status

37 1. ISDN fogalmak 2. ISDN konfiguráció 3. DDR konfiguráció

38 Dial-on-Demand Routing - DDR Igény szerinti forgalomirányítás (dial-on-demand routing, DDR) a várakozási sorban felgyülemlett, megadott feltételeknek megfelelő forgalmat egy DDR-képes interfészen továbbítja. A tárcsázási listák (dialer list) segítségével történik meg a kiválasztás, amely után létrejön az összeköttetés. megadott protokoll feletti tetszőleges forgalom hatására,vagy egy hozzáférési listából kérdezik le, hogy milyen forgalom esetén jöhet létre az összeköttetés. A tárcsázási listák nem szűrik az interfészek forgalmát!

39 CCNA 4. Dial-on-Demand Routing - DDR 1) A forgalomirányító adatokat kap, az irányítótáblában végzett kereséssel ellenőrzi, van-e útvonal a cél felé, majd meghatározza a kimenő interfészt. 2) Ha a kimenő interfész DDR használatára van konfigurálva, a forgalomirányító egy újabb lekérdezéssel ellenőrzi, hogy a forgalom érdemleges-e. 3) A forgalomirányító egy tárcsázási térkép (dialer map) segítségével meghatározza a hívás felépítéséhez szükséges tárcsázási adatokat, hogy elérhesse a következő ugráson lévő forgalomirányítót. 4) A forgalomirányító ellenőrzi, hogy a tárcsázási térkép használatban van-e. Ha az interfész éppen kapcsolatban áll a kívánt célállomással, akkor elküldi az adatokat. Ha nincs élő kapcsolat a távoli célállomással, a forgalomirányító a BRI D csatornáján keresztül elküldi az összeköttetés létrehozásához szükséges adatokat. 5) Az összeköttetés létrejötte után a forgalomirányító az érdemleges és a nem érdemleges forgalmat egyaránt továbbítja. A nem érdemleges forgalom adatokat és útvonalfrissítéseket egyaránt tartalmazhat. 6) Az inaktivitási időmérő elindul, és egészen addig fut, amíg érdemleges forgalom továbbítására nem kerül sor. Ha az inaktivitási időmérő lejár, akkor a beállításoktól függően a készülék bontja a kapcsolatot.

40 CCNA 4. Dial-on-Demand Routing - DDR nem Bejövő csomag Érdemleges? igen Inaktivitási számláló törlése igen nem DDR hívás igen Interfész ok? nem Csatlakoztatott? Csatlakoztatott? igen nem Telefonszám? igen nem Tárcsázás Küldés

41 CCNA 4. Hagyományos DDR konfiguráció Olyan alapszintű DDR-konfiguráció, amelyben egy interfészhez mindössze egyetlen tárcsázási paraméter-készletet tartozik. Ha egy interfészhez több különböző tárcsázási konfigurációt is meg kell adni, akkor ezt tárcsázási profilok segítségével tehetjük meg. Konfigurálás lépései: Statikus útvonalak definiálása Az érdemleges forgalom definiálása A tárcsázási konfiguráció megadása

42 CCNA 4. Statikus útvonalak definiálása igény szerinti forgalomirányításhoz Dinamikus irányítás esetén a DDR interfész minden egyes útvonalfrissítés vagy hello üzenet elküldésekor tárcsázni fogja távoli párját! Megoldás: statikus útvonal hozzárendelés. Véghálózat esetén alapértelmezett utat kell létrehozni R(config)#ip route hálózati-előtag maszk {cím interfész} [távolság] [permanent] Pl: Home(config)#ip route

43 Az érdemleges forgalom megadása a DDR számára Érdemleges forgalom: megadott protokolltípus IP alapú forgalma Meghatározott forrás- vagy célcímű csomagok Egyéb, a hálózati rendszergazda által megadott feltételeknek megfelelő forgalom A dialer-list paranccsal azonosíthatjuk be. Router(config)#dialer-list tárcsázási-csoport-száma protocol protokoll-neve {permit deny list hozzáférési-lista-száma tárcsázási-csoport-száma egy 1 és 10 között egész érték a dialer-list 1 protocol ip permit minden IP forgalom esetén létrehozza a kapcsolatot. A tárcsázási lista hozzáférési listára is hivatkozhat!

44 CCNA 4. A DDR tárcsázási adatainak megadása A DDR interfészen a következő parancsokkal lehet konfigurálni a PPP-t: Home(config)#username Central password cisco Home(config)#interface bri0/0 Home(config-if)#encapsulation ppp Home(config-if)#ppp authentication chap Home(config-if)#ip address Hozzá kell rendelni egy tárcsázási listát dialer-group nr Minden interfészhez csak egy tárcsázó csoport tartozhat! A dialer map parancs a protokoll szerinti távoli címet egy telefonszámmal rendeli össze. dialer idle-timeout másodperc parancs megszabja, hogy hány inaktív másodperc eltelte után kell megszakítani a kapcsolatot.

45 CCNA 4. A DDR tárcsázási adatainak megadása A dialer map parancs name paramétere alapján követi a forgalomirányító az ISDN hívásokat. A dialer idle-timeout másodperc alapértelmezett értéke 120 sec.

46 Hagyományos DDR konfiguráció Konfigurációs lépések Statikus útvonalak definiálása Érdemleges forgalom definiálása hozzáférési listával és nélküle Tárcsázási konfiguráció megadása Router(config)# ip route Router(config)# access-list 101 deny tcp any any eq ftp Router(config)# access-list 101 permit tcp any any eq 80 Router(config)# dialer-list 2 protocol ip list 101 Router(config)# dialer-list 1 protocol ip permit Router(config)# username ISP password cisco Router(config)# interface bri 0/0 Router(config-if)# encapsulation ppp Router(config-if)# ip address Router(config-if)# dialer-group 2 Router(config-if)# dialer-map ip name ISP Router(config-if)# dialer idle-timeout 180

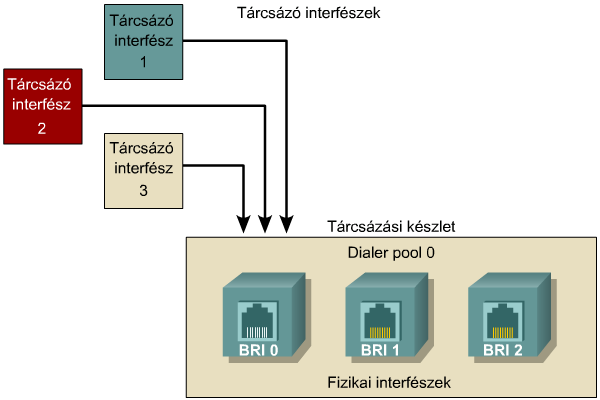

47 Tárcsázási profilok Jellemzők Hagyományos DDR korlátozásainak feloldása Nincsenek statikus konfigurációk Használat Beágyazás és hozzáférés-vezérlési listák definiálása Hívások meghatározása Szolgáltatások engedélyezése

48 Tárcsázási profilok Lehetőségek Eltérő alhálózatba eső IP címek kiosztása a B csatornán Eltérő beágyazás használata a B csatornán Különböző DDR paraméterek ISDN B csatornák kapacitásának jobb kihasználtsága Profil elemek Tárcsázó interfész Tárcsázási készlet Fizikai interfészek

49 CCNA 4. Tárcsázási profilok A hagyományos DDR esetében a konfiguráció közvetlenül valamely fizikai interfészre vonatkozik. Az adott interfésszel csak a megfelelő alhálózatba eső DDR interfészek teremthetnek DDR kapcsolatot. - egy-egy megfeleltetés! A tárcsázási profilok lehetővé teszik, hogy a fizikai interfészek dinamikusan vegyenek fel különféle jellemzőket, igazodva a kimenő és a bejövő hívások igényeihez. Lehetőségeik: Beágyazási módszer és hozzáférés-vezérlési listák megadása Minimális vagy maximális hívások meghatározása Szolgáltatások be- és kikapcsolása Jobb méretezhetőséget biztosítanak!

50 Tárcsázási profilok Elkülönítik a DDR logikai részét hálózati réteget, a beágyazást és a tárcsázási paramétereket a hívásokat fogadó és indító fizikai rétegtől. Eltérő alhálózatokra eső IP-címek kiosztása adott ISDN interfész B csatornáinak Eltérő beágyazás használata adott ISDN interfész B csatornáin Különböző DDR paraméterek hozzárendelése adott ISDN interfész B csatornáihoz Az ISDN BRI-k több tárcsázási készletbe sorolásával elkerülhető az ISDN B csatornák kihasználatlanul maradása. Tárcsázó interfész Logikai egység, amely célállomás alapján működő tárcsázási profilt használ. Tárcsázási készlet Minden tárcsázó interfész hivatkozik egy tárcsázási készletre, amely adott tárcsázási profilhoz rendelt fizikai interfészek (egy- vagy többtagú) csoportja. Fizikai interfészek Az interfészek konfigurációjában a beágyazási paraméterek mellett meg kell adni azokat a tárcsázási készleteket, amelyekhez az adott interfész tartozik. A PPP hitelesítés, a beágyazási típus és a multilink PPP konfigurálása a fizikai interfészeken történik

51 CCNA 4. Tárcsázási profilok konfigurálása Az interface dialer parancs egy tárcsázó interfészt hoz létre, majd interfészkonfigurációs módba lépteti a készüléket Tárcsázó interfész konfigurálás: 1) Egy vagy több tárcsázó interfész konfigurálása az alapszintű DDR parancsok mindegyikével: IP-cím Beágyazás típusa és hitelesítés Inaktivitási időmérő Tárcsázási csoport az érdemleges forgalomhoz 2) Egy dialer string és egy dialer remote-name, vagyis a távoli forgalomirányító nevének és a tárcsázandó telefonszámnak a megadása. A dialer pool parancs ezt a logikai interfészt fizikai interfészek egy készletével rendeli össze. 3) A fizikai interfészek konfigurálása és hozzárendelésük egy tárcsázási készlethez a dialer pool-member paranccsal. Egy interfész több tárcsázási készletbe is besorolható, erre a dialer pool-member parancs használható.

52 Tárcsázó interfészek konfigurációja Konfigurációs lépések -Tárcsázó interfész kiválasztása -Beágyazás, authentikáció beállítása -IP cím megadása -Inaktivitási időzítő beállítása -Tárcsázási csoport kiválasztása -Tárcsázási készletbe rendelés Router(config)# interface dialer 1 Router(config-if)# ip address Router(config-if)# encapsulation ppp Router(config-if)# dialer remote-name ISP Router(config-if)# dialer string Router(config-if)# dialer pool 1 Router(config-if)# dialer-group 1 Router(config-if)# dialer idle-timer 240 Router(config-if)# encapsulation ppp Router(config)# interface dialer 2 Router(config-if)# ip address Router(config-if)# encapsulation ppp Router(config-if)# dialer remote-name Home Router(config-if)# dialer string Router(config-if)# dialer pool 1 Router(config-if)# dialer-group 2 Router(config-if)# encapsulation ppp

53 Fizikai interfészek konfigurálása Konfigurációs lépések Interfész kiválasztása Tárcsázó készlethez rendelés Prioritások beállítása (ha csak egy interfész áll rendelkezésre, akkor a legmagasabb prioritású készlet fog kitárcsázni) Router(config)# interface bri 0/0 Router(config-if)# dialer pool-member 1 priority 50 Router(config-if)# dialer pool-member 2 priority 50 Router(config)# interface bri 0/1 Router(config-if)# encapsulation ppp Router(config-if)# dialer pool-member 1 priority 100

54 Ellenőrzés, hibaelhárítás Lehetőségek Interfész leírások megjelenítése Aktív ISDN hívások megjelenítése ISDN három rétegével kapcsolatos információk megjelenítése Bejövő, kimenő hívásoknál elküldött hívásfelépítési üzenetek követése DDR-rel kapcsolatos információk Kézi tárcsázás Router# show dialer interface Router# show isdn active Router# show isdn status Router# debug isdn q931 Router# debug dialer events Router# debug dialer packets Router# isdn call interface bri 0/

55 Ellenőrzés, hibaelhárítás Lehetőségek A forgalomirányító sohasem tárcsáz, A forgalomirányító folyamatosan tárcsáz A debug isdn q931 parancs a bejövő és a kimenő hívásoknál elküldött hívásfelépítési üzenetek követésére használható. 0x05 hívás létrehozásával kapcsolatos üzenet 0x02 hívás feldolgozásával kapcsolatos üzenet 0x07 hívás csatlakoztatásával kapcsolatos üzenet 0x0F csatlakoztatási nyugta üzenet A debug dialer events parancs a DDR kapcsolatok létrehozását jelzi üzenettel, és egyben arról is tájékoztat, hogy milyen forgalom okozta a kapcsolat felépülését. Hibás DDR esetén a probléma forrása is megjelenik. Ha egyáltalán nem generál a parancs kimenetet, akkor a forgalomirányító nem észlelt érdemleges forgalmat. Ilyenkor hibásan konfigurált tárcsázási vagy hozzáférési listára kell gyanakodni.

56 Ellenőrzés, hibaelhárítás Folyamatos kitárcsázás: Azt a jelenséget, amikor egy interfész folyamatosan létrehozza és megszakítja a kapcsolatokat, csapkodásnak nevezzük. A debug dialer packet parancs minden alkalommal üzenetet jelenít meg a konzolon, amikor csomag elküldésére kerül sor a DDR interfészen keresztül. Ha egy forgalomirányító nem csatlakozik, pedig csatlakoznia kellene, akkor előfordulhat, hogy nem DDR, hanem ISDN jellegű a hiba. hibás távoli forgalomirányító konfiguráció esetén. A helyi forgalomirányítót az isdn call interface paranccsal kényszeríthetjük rá a távoli forgalomirányító feltárcsázására Ha ez után sincs kommunikáció, akkor a hiba ISD eredetű, ellenkező esetben DDR konfigurációs hiba lépett fel.
