1 FORGALOMIRÁNYÍTÓK 3. A forgalomirányítók konfigurálása

2 1. A forgalomirányítók konfigurálása 2. A konfigurálás befejezése hostname Eger! enable secret 5 $1$A0SY$IVcNK8Ici8BFCKbKEC5bp/! ip subnet-zero!! ip host Sw ip host Delhi ! interface FastEthernet0/0 ip address speed auto!! interface Serial0/0 description Delhi_feli_meno_interface ip address clockrate 64000!! router ospf 50 log-adjacency-changes area 0 authentication message-digest network area 0 network area 0! end

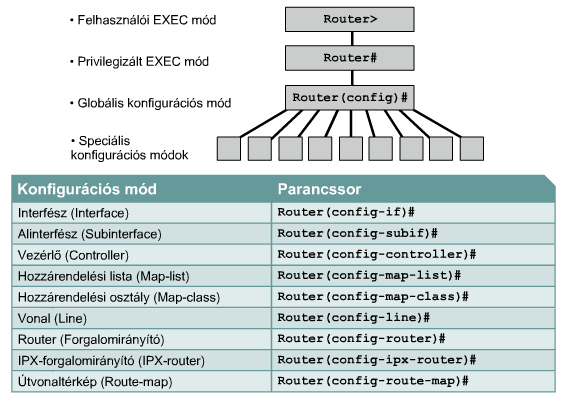

3 CLI (Command line interface) parancsmódok A forgalomirányító üzemmódok áttekintése

4 CLI (Command line interface) parancsmódok Konzolkábel Globális konfigurációs mód - parancsai olyan beállítások megadására használhatók, amelyek a teljes rendszerre vonatkoznak Az alábbi parancsal globális konfigurációs módba léphetünk Router#configure terminal Router(config)#

5 A forgalomirányító nevének megadása A konfigurálási lépések közül elsőként a forgalomirányítóknak egyedi nevet kell adni. Ezt a műveletet globális konfigurációs módban lehet elvégezni, az alábbi parancsok segítségével: Router(config)#hostname Tokyo Tokyo(config)#

6 A forgalomirányító jelszavainak megadása

7 A forgalomirányító jelszavainak megadása Virtuális terminál jelszó megadása Ahhoz, hogy telnettel távolról el lehessen érni egy forgalomirányítót, egy vagy több virtuálisterminál- (VTY) vonalhoz jelszót kell megadni. A Cisco forgalomirányítók általában öt VTY vonalat támogatnak, ezek 0 és 4 közötti sorszámot kapnak. A különböző hardverplatformok más és más számú VTY kapcsolatot támogatnak. Sok esetben minden vonalhoz ugyanaz a jelszó tartozik, más esetekben valamelyik vonal tartalék bejáratként szolgál arra az esetre, ha a másik négy foglalt lenne. Itt ugyanazt a jelszót rendeltük mind az öt vonalra, de külön-külön is megtehető!!! Kbarcika(config)# line vty 0-4 Kbarcika(config-line)# password jelszó Kbarcika(config-line)# login

8 A forgalomirányító jelszavainak megadása Az enable password és az enable secret parancs Az enable password és az enable secret parancs a privilegizált EXEC mód elérésének korlátozására használható. Minden esetben az enable secret parancs használatát javasoljuk, mivel ez titkosítva tárolja a jelszót, míg az enable password nem. Kbarcika(config)# enable password <jelszó> Kbarcika(config)# enable secret <jelszó> Lehetséges, hogy a show running-config vagy a show startup-config parancs kimenetében nem szeretnénk egyszerű szövegként viszontlátni a jelszavakat. Az alábbi paranccsal a konfiguráció kimenetében szereplő jelszavakat tudjuk titkosítani: Kbarcika(config)# service password-encryption gyenge titkosítással védi a titkosítatlan jelszavakat. Kbarcika(config)# enable secret <jelszó> parancs az erősebb MD5 algoritmust használja a titkosításra.

9 Ismerkedés a show parancsokkal show interfaces Megjeleníti a forgalomirányító összes interfészének statisztikáját. Konkrét interfész statisztikájának megjelenítésénél a kívánt interfészt és portszámot is beírjuk. Például: Router#show interfaces serial 0/1 show controllers serial Az interfészhardverre vonatkozó specifikus információkat jeleníti meg. Például: Router#show controllers serial 0/1 show clock A forgalomirányítón beállított időt jeleníti meg. show hosts A gyorsítótárban levő állomásneveket és -címeket jeleníti meg. show users: A forgalomirányítóhoz csatlakozott felhasználók listáját jeleníti meg. show history A parancselőzményeket jeleníti meg.

10 Ismerkedés a show parancsokkal show flash A flash memóriával kapcsolatos adatokat, illetve a benne tárolt IOS fájlok listáját jeleníti meg. show version A forgalomirányítóba betöltött, éppen futó IOS adatait mutatja valamint hardver- és eszközinformációkat jelenít meg show ARP A forgalomirányító ARP-tábláját jeleníti meg. show protocols Az összes konfigurált 3. rétegbeli protokoll globális és interfészspecifikus állapotát jeleníti meg. show startup-configuration Az NVRAM-ba mentett konfigurációt jeleníti meg ha az létezik és érvényes show running-configuration Az éppen futó konfigurációs állomány tartalmát jeleníti meg

11 Soros interfész konfigurálása Az interfészkonfigurációs parancsok - soros interfészt a konzolról vagy virtuálisterminál-vonalon keresztül lehet konfigurálni - minden csatlakoztatott soros interfésznek rendelkeznie kell IP-címmel és alhálózati maszkkal, ha a későbbiekben IP-csomagok irányítását fogja végezni. Az IP-cím megadására az alábbi parancsok szolgálnak: Router(config)#interface serial 0/0 Router(config-if)#ip address ip-cím alhálózati maszk Például: Router(config)#int fastethernet 0/0 Router(config-if)#ip address Router(config-if)#no shutdown %LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

12 Soros interfész konfigurálása Az órajel beállítása és a soros interfész engedélyezése A soros interfészeknél a kommunikáció időzítésének kezeléséhez órajelre van szükség. A legtöbb esetben az órajelet egy DCE eszköz, például egy CSU biztosítja. Alapesetben a Cisco forgalomirányítók DTE készülékek, ám DCE készülékként is használhatók. A közvetlenül csatlakoztatott soros kapcsolatoknál valamelyik oldalt ki kell jelölni DCE-nek; ez fogja biztosítani az órajelet. Az órajel engedélyezése és értékének megadása a clock rate paranccsal történik. A laborgyakorlatok során az órajelet es értékre állítjuk. Az interfészek alapértelmezés szerint ki vannak kapcsolva, vagyis le vannak tiltva. Egy interfészt a no shutdown paranccsal lehet bekapcsolni vagy engedélyezni. Ha egy interfészt karbantartás vagy hibaelhárítás céljából le kell állítani, akkor kikapcsolása a shutdown paranccsal végezhető el.

13 Soros interfész konfigurálása Az órajel beállítása és a soros interfész engedélyezése Router(config)#interface serial 0/0 Router(config-if)# ip address Router(config-if)#clock rate Router(config-if)#no shutdown Ethernet interfész konfigurálása Router(config)#interface fastethernet 0/0 Router(config-if)# ip address<ip-cím><alhálózati maszk> Például: Router(config-if)# ip address Router(config-if)#no shutdown

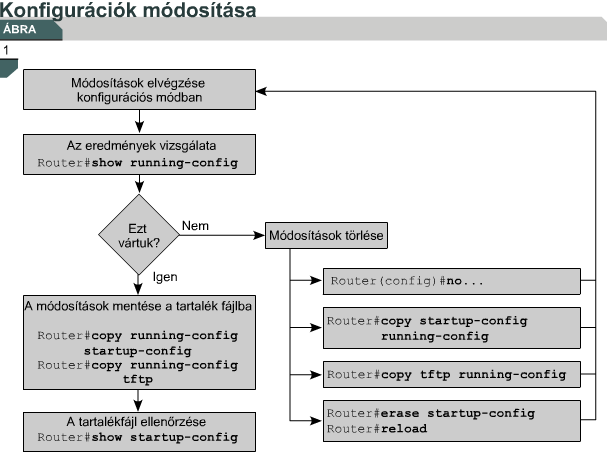

14 Konfigurációk módosítása A show running-config parancs az aktuális konfigurációt jeleníti meg. Ha nem a kívánt változók jelennek meg, a beállítások javítását az alábbi lépések közül egyet vagy többet végrehajtva végezhetjük el: kiadjuk a megfelelő konfigurációs parancs no változatát. újratöltjük a rendszert, és ezzel visszatérünk az NVRAM-ból betöltött eredeti konfigurációs fájlhoz. letöltünk egy archivált konfigurációs fájlt egy TFTP-kiszolgálóról. az erase startup-config paranccsal eltávolítjuk az indító konfigurációs fájlt, újraindítjuk a forgalomirányítót, majd beállítási módba lépünk. Ha a konfigurációs változókat el szeretnénk menteni az NVRAM-ban tárolt indító konfigurációs fájlba, akkor a privilegizált EXEC mód parancssorába az alábbi parancsot kell beírnunk: Router#copy running-config startup-config

15 Konfigurációk módosítása

16 1. A forgalomirányítók konfigurálása 2. A konfigurálás befejezése

17 A konfigurálási szabványok jelentősége A konfigurációs fájlokra vonatkozó szabványok 1. a hálózat egységességét szolgálják, 2. csökkenthető a hálózat bonyolultsága, 3. csökkenthető a nem tervezett leállások időtartama, 4. mindenre ki kell terjednie például: konfigurációs fájlok elnevezésére, konfigurációs fájlok mentési helyeire, interfészek címzésére, interfészek leírásaira, biztonsági leírásra, teljesítménybeli leírásokra. A szabványok követése rendet teremt a hálózati topológia és a funkciók terén!

18 Interfészek leírása leírás alatt az adott interfészhez csatolt megjegyzéseket értjük. A leírás jelenléte nem befolyásolja a forgalomirányítók működését! A leírás magában foglalhatja az interfész Router(config-if)# description leírás helyét, feladatát, a hozzá kapcsolódó egyéb készülékek nevét és helyét, valamint a csatlakozó áramkör adatait. Például: IDF1 MDF Eladók Idf1-sw01-fa0/24 Fa0/24 Sw01 eladók rögzíteni kell a nélkülözhetetlen információkat, mint például a: távoli forgalomirányítók adatait, az áramkörök azonosítóit és a hálózati szegmensek számát.

19 Interfész leírásának megadása Router>enable Router#configure terminal Router(config)#interface fastethernet 0/0 Router(config-if)# description LAN tervezés, 2-es épület Router(config-if)#exit Router(config)#interface serial 0/0 Router(config-if)# description ABC 1-es hálózat, 1-es áramkör Router(config-if)#CTRL-Z Router#show running-config!! interface FastEthernet0/0 description A kollegiumba atmeno halozat ip address duplex auto speed auto!

20 Bejelentkezési üzenetek Kiválóan használható olyan közlemények továbbítására, amelyek minden hálózati felhasználó részére fontosak lehetnek, például a tervezett rendszerleállítások kihírdetésére. Üzenet Még be sem léptünk

21 A nap üzenetének megadása A nap üzenete (message-of-the-day, MOTD) a nap üzenetét globális konfigurációs módból állíthatjuk be adjuk ki a banner motd parancsot, e mögé egy szóközt és valamilyen elválasztó karaktert írjunk, például egy kettős keresztet (#) írjunk be egy újabb szóközt, a nap üzenetének szövegét, majd újabb szóközzel és elválasztó karakterrel zárjuk a sort Router(config)# banner motd elválasztó karakter szöveg elválasztó karakter Router(config)#banner motd # Ez a mai nap üzenete # A szövegben használható az újsor karakter is többsoros szöveg is adható!

22 Az állomásnevek feloldása az állomásnevek feloldásának folyamata során a számítógépek állomásneveket és IP-címeket társítanak egymáshoz. forgalomirányítóknak is el kell tudniuk végezni az állomásnevek és az IPcímek összerendelését. az állomásnevek és a hozzájuk rendelt IP-címek listáját állomástáblának nevezzük Az állomásnevek, ellentétben a DNS-nevekkel, csak azon a forgalomirányítón jutnak szerephez, amelyen beállították őket. Az állomástábla segítségével a hálózati rendszergazda állomásnév (például Auckland) és IP-cím segítségével egyaránt csatlakozhat telneten keresztül a kívánt állomáshoz.

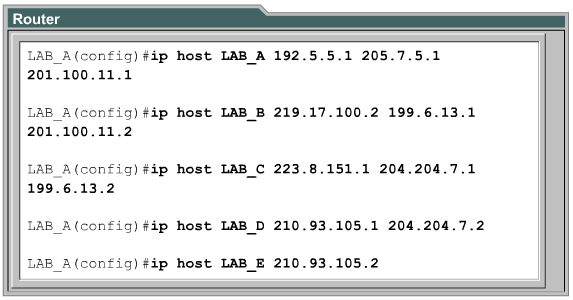

23 Állomástáblák összeállítása ha állomásneveket és címeket szeretnénk összerendelni, először lépjünk globális konfigurációs módba adjuk ki az ip host parancsot, amely mögé írjuk az állomás nevét, illetve soroljuk fel az interfészekhez rendelt IP-címeket ezzel a művelettel az állomásnevet az interfészeihez beállított IP-címekhez rendeljük hozzá. az állomás elérésére a telnet vagy a ping parancs használható, amely mögé a forgalomirányító nevét vagy a forgalomirányító nevéhez rendelt IPcímek valamelyikét kell írni Router(config)# ip host állomásnév IP_cím1 IP_cím2 IP_címN Adjuk ki az ip host parancsot, amely mögé írjuk az állomás nevét, illetve soroljuk fel az elérésére használható IP-címeket!

24 Állomástáblák összeállítása

25 A konfiguráció biztonsági mentése és dokumentálása A hálózat viselkedését a hálózati eszközök konfigurációja határozza meg. A készülékek konfigurációjának kezelése a következő tennivalókra terjed ki: Az üzemelő eszközökön található konfigurációs fájlok listázása és összehasonlítása Konfigurációs fájlok tárolása hálózati kiszolgálókon Szoftvertelepítések- és frissítések végrehajtása A konfigurációs fájlokról meghibásodás esetére biztonsági másolatot kell készíteni. A konfigurációs fájlok tárolására: hálózati kiszolgálót TFTP-kiszolgálót biztonságos helyen tárolt lemezt lehet használni. A biztonsági mentésekhez dokumentációt is mellékelni kell!!! A jogosulatlan eléréstől védeni kell őket. Kiszolgáló (TFTP, FTP)

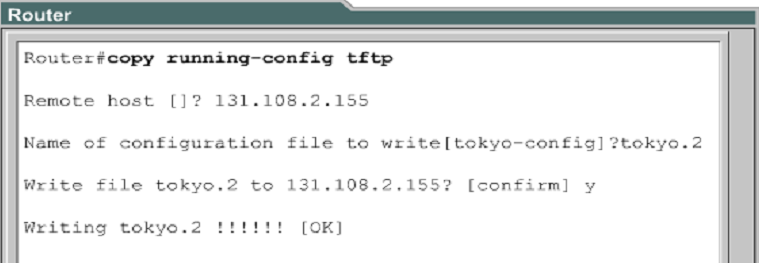

26 Konfigurációk másolása, szerkesztése, beillesztése A konfiguráció aktuális változatát TFTP-kiszolgálón célszerű tárolni. A copy running-config tftp parancs használható az aktuális konfiguráció TFTP-kiszolgálóra történő mentésére. 1. Írjuk be a copy running-config tftp parancsot! 2. Írjuk be annak az állomásnak az IP-címét, amelyen tárolni szeretnénk a konfigurációs fájlt! 3. Adjunk nevet a konfigurációs fájlnak! 4. Igen (yes) válaszokat adva erősítsük meg választásainkat!

27 Konfigurációk másolása, szerkesztése, beillesztése A hálózati kiszolgálók valamelyikén tárolt konfigurációs fájlokat is fel lehet használni a forgalomirányítók konfigurálására. a copy tftp running-config paranccsal lépjünk be konfigurációs módba a rendszer-parancssorban válasszuk ki a megfelelő állomás vagy hálózati konfigurációs fájlt! a rendszer-parancssorba írjuk be annak a távoli állomásnak az IP-címét amelyen a TFTP-kiszolgáló működik adjuk meg a konfigurációs fájl nevét a parancssorban, vagy fogadjuk el az alapértelmezett nevet DOS-környezetben a fájlnevek nem lehetnek hosszabbak nyolc karakternél, és három betűs kiterjesztésük lehet (például: router.cfg). erősítsük meg a konfigurációs fájl nevét és a rendszer által biztosított TFTPkiszolgálócímet! vegyük észre, hogy a ábrán látható példa szerint a forgalomirányító neve azonnal tokyo lett. Ebből látható, hogy az átkonfigurálás a fájl letöltésével egyidejűleg megtörtént.
