3 1. Bevezető Mely lehetőségek használhatók a lakossági fűtési piacon? Daikin Altherma hibrid hőszivattyú a gázkazánok cseréjéhez SZIGORÚAN Hibrid = két energiaforrás kombinációja Hőszivattyús rendszer Gázkazán HP kültéri egység 1,8-5kW / 1,8-8kW Gázkazán / Hidrobox 9-33kW Felületfűtés / hűtés Használati melegvíz előállítás Hűtőközeg gáz Hideg víz 3

4 1. Bevezető SZIGORÚAN A Daikin Altherma Hibrid egy jó megoldás gázkazán helyett Új építés 4

5 1. Bevezető SZIGORÚAN A Daikin Altherma Hibrid egy jó megoldás a gázkazánok cseréjére Hőleadók cseréje Felújítás 5

6 1. Bevezető SZIGORÚAN A Daikin Altherma Hibrid egy jó megoldás a gázkazánok cseréjére Felújítás Hőleadók megtartása Olajkazán cseréje Gázkazán cseréje 6

7 2. A rendszer összeállítása SZIGORÚAN a., Hőszivattyús modul b., Gázkazán modul 7

8 Hőszivattyús rész 2. A rendszer összeállítása Légtelenítő SZIGORÚAN Tágulási tartály (10 L) Hűtőközeg / víz hőcserélő Vezérlő panel Áramlás-érzékelő 3-útu szelep (Bypass szelep) Keringető szivattyú 8

9 3. A rendszer működése SZIGORÚAN A bypass szelep pozíciójától függően a kondenzációs gázkazán bypassolható. A hőszivattyú az aktuális üzemmódtól függően működik vagy sem. Bypass szelep 9

10 Tisztán hőszivattyús üzem 3. A rendszer működése SZIGORÚAN Kazán Szivattyú Kültéri egység 10

11 3. A rendszer működése SZIGORÚAN Hibrid üzemmód (hibrid módban a hőszivattyú és a gázkazán egyszerre működik) kazán szivattyú Kültéri egység 11

12 3. A rendszer működése SZIGORÚAN Csak a gázkazán üzemel Kazán Szivattyú Kültéri egység 12

13 3. A rendszer működése SZIGORÚAN Átfolyós rendszerű HMV előállítás Kazán Szivattyú Kültéri egység 13

14 3. A rendszer működése SZIGORÚAN Átfolyós rendszerű HMV előállítás és fűtés együtt Kazán Szivattyú Kültéri egység Figyelem: a rendszer az átfolyós HMV előállításával egyidejűleg a hőszivattyú működtetésével fűtést, vagy nyáron a hűtést is tud biztosítani. Az aktív üzemmódtól függően a működés a következő: 14

15 3. A rendszer működése Átfolyós rendszerű HMV előállítás és fűtés együtt SZIGORÚAN 1. Csak hőszivattyús üzemmód: működik a hőszivattyú és a kazán bypassolva van. 2. Hibrid üzemmód: az eredetileg beállított kilépő vízhőmérsékleten megtartja a hőszivattyú működését és bypassolja a kazánt. 3. Csak gázkazán üzemmód: átfolyós rendszerű HMV készítés közben nincs felületfűtés. 15

16 3. A rendszer működése Átfolyós rendszerű HMV készítés SZIGORÚAN Gázkazán jellemzők Típus Átfolyós rendszerű HMV készítés (l/min) T=50 T=35 T=25 Kazán teljesítmény (kw) EHYKOMB33AA 9 12, (*) 16

17 3. A rendszer működése Használati meleg víz előállítása külső hőtárolóval SZIGORÚAN Kazán Szivattyú Kültéri egység Figyelem: Ha HMV tartályt használunk, akkor az átfolyós HMV készítés csonkjaira NEM csatlakoztatunk semmit! A fűtés-hűtés kilépő vízcsövön kapunk a HMV tartály fűtéséhez szükséges, magas hőmérsékletű vizet, amit a beltéri egység szivattyúja keringet át az indirekt tároló belső hőcserélőjén. A használati meleg vizet csak a gázkazán állítja elő. A HMV tartályhoz EKHY3PART szett szükséges, ami az alábbiakat tartalmazza: 17

18 Beszerelés SZIGORÚAN Az EKHY3PART szelepet a kilépő fűtő/hűtő vízcsőre kell szerelni. Ilyen esetben a HMV készítés előnykapcsolásban lesz. Az EKHY3PART szett az alábbiakat tartalmazza: 1 db hőmérséklet érzékelő a HMV tartályhoz 1 db 3 utas szelep a hűtés/fűtés és a HMV készítés üzemmódhoz 18

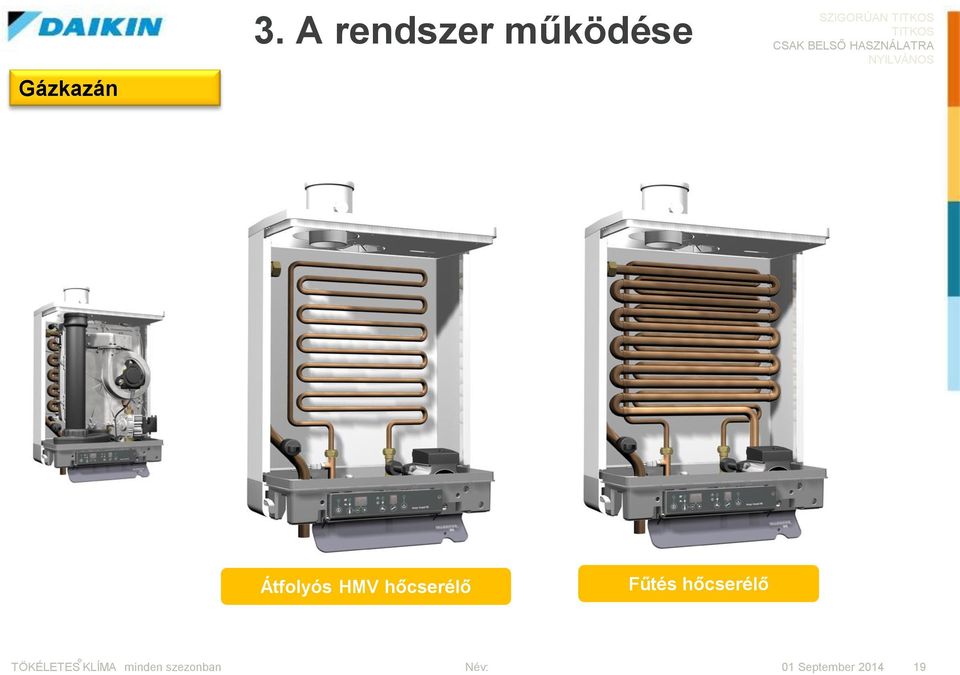

19 Gázkazán 3. A rendszer működése SZIGORÚAN Átfolyós HMV hőcserélő Fűtés hőcserélő 19

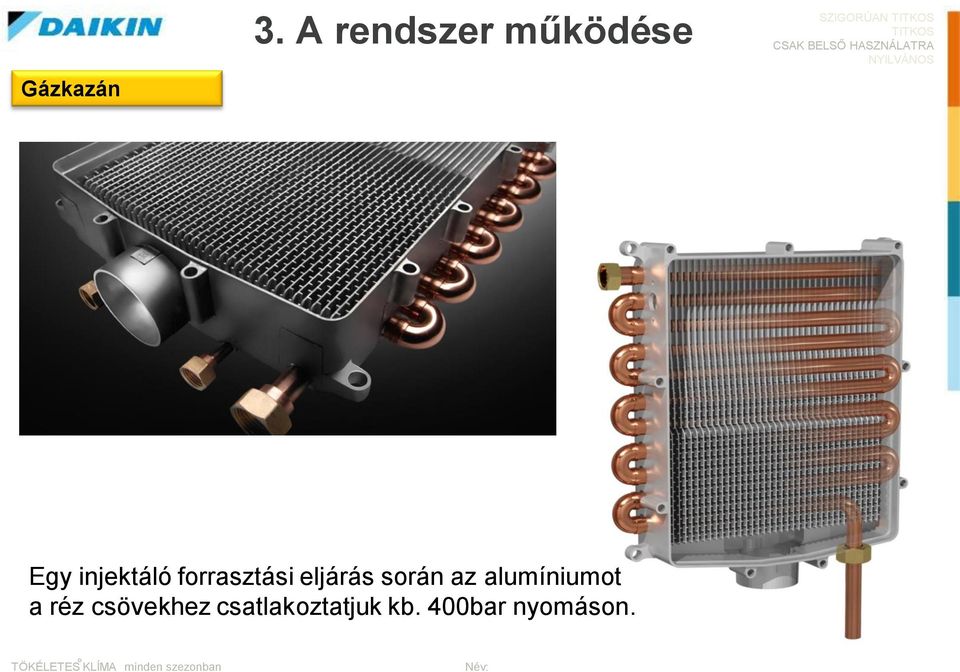

20 Gázkazán 3. A rendszer működése SZIGORÚAN Egy injektáló forrasztási eljárás során az alumíniumot a réz csövekhez csatlakoztatjuk kb. 400bar nyomáson. 20

21 Gázkazán 3. A rendszer működése Fűtési előremenő SZIGORÚAN Használati meleg víz KI Gáz / levegő keverék Hideg víz BE Fűtési visszatérő Füstgáz / kondenzátum 21

22 Gázkazán 3. A rendszer működése SZIGORÚAN A hőmérséklet érzékelő szenzor NTC (12 kω) NTC 1. kilépő oldali - Kazán termosztát állítási lehetőség C - Max. hőmérséklet védelem. 105 C - Berendezés hőmérsékleten tartása (Eco/comfort mode) öntanuló funkció az utolsó 3 nap után. NTC 2. Visszatérő oldal - Égő modulációs vezérlése - - t C szabályozására NTC3 (HMV csövön) - HMV kilépő vízhőmérséklet szabályozás, C között állítható 22 22

23 Gázkazán 3. A rendszer működése SZIGORÚAN Fűtés üzemmód működése Szoba termosztát fűtési parancs ON Szivattyú üzemel Ventilátor üzemel Láng gyújtás Gáz szelep kinyit Gázégő aktív Üzemi szabályozás és védelem az NTC 1-ről Égő moduláció vezérlés az NTC 2-ről 23 23

24 Gázkazán HMV készítés 3. A rendszer működése SZIGORÚAN HMV készítési igény Áramlás őr bekapcsol az igényelt 2.1 l/perc felett Szivattyú nem működik ( kivéve hőszivattyús fűtési igény esetén!) Ventilátor aktív Láng gyújtás Gázszelep kinyit Égő aktív Hőmérséklet szabályozás az NTC 3-mal Védelem az NTC 1-gyel 24 24

25 A rendszer kialakításához szükséges tudnivalók 1. A beltéri egység alá cseppvíz kiállás szükséges. SZIGORÚAN 2. A beltéri egységhez az elzáró szelepek nem tartozékok. 3. Ha hibajelet szeretnénk kapni a berendezésről, akkor az EKRP1HB típusú kiegészítő vezérlő panelt is szükséges rendelni 4. HMV cirkulációs szivattyút a beltéri egység vezérlőjén keresztül időprogramozni lehet C alatti hűtési előremenő esetén a beltéri egységhez csepptálca szükséges, ennek típusa: EKHYDP 25

26 A rendszer kialakításához szükséges tudnivalók SZIGORÚAN 6. A Daikin Altherma hibrid hőszivattyú beltéri egysége frekvenciaváltós szivattyút tartalmaz. Ezen szivattyúban lévő erős mágnes összeszedné a fűtési rendszerben levő acél részecskéket (pl. törölközőszárítós radiátorból, HMV tartály hőcserélőjéből, vagy felújításos projekteknél a meglévő radiátorokból), amik összeállnak, korrózió után szorulást tudnak okozni a szivattyúban, ez a szivattyú tönkremenetelét okozhatja. Ezt megakadályozandó, a rendszerbe a beltéri egység elé a visszatérő ágba szükséges beépíteni egy mágneses iszapleválasztó szűrőt. Ez nem tartozéka a rendszernek. Erre a telepítési útmutató is felhívja a figyelmet. 7. Fernox, Spirovent, Flamco, TA is megjelent a piacon mágneses iszapleválasztóval, azokat is lehet alkalmazni, nincs konkrét előírás í típusra. 8. Felhívjuk figyelmét, hogy ha nincs mágneses szűrő beépítve a rendszerbe, és a szivattyú a szavatossági idő alatt tönkremegy, akkor azt nem tudjuk garanciális esetként kezelni. 26

27 A rendszer kialakításához szükséges tudnivalók SZIGORÚAN 9. Minimum 14 liternek kell lennie annak a vízkörnek, amit a beltéri egységben levő szivattyú forgat. Ha nincs meg ez a víztérfogat, akkor átfolyós puffert javasolunk használni, ami a rendszer térfogatát növeli. Ebben a "primer" körben minimum 5 liter/perc víztérfogatáramra állandóan szükség van, tehát ha nincs hidraulikus váltó, akkor az átfolyós puffertartály után túláram szelep szükséges, ha másképp nem oldható meg ez a minimális víztérfogat áram. 10. A kültéri egység 6/16-os vegytiszta rézcsövezéssel, minimum 13 mm vastag párazáró szigeteléssel csatlakozik a beltéri egységhez. 11. Minimum 3m, maximum 20 m lehet a távolság a kültéri és a beltéri egység között, ebből akár 20 m is lehet a szintkülönbség. A kültéri egység hó és szélvédelméről ugyanúgy kell gondoskodni, ahogy a Daikin Altherma levegő-víz hőszivattyúk esetén. 27

28 A rendszer kialakításához szükséges tudnivalók SZIGORÚAN 12. A kültéri egységek maximális elektromos teljesítmény felvételei: EVLQ05CV3: 1,13 kw (csak fűtő kivitelű beltéri egységgel kapható) EVLQ08CV3: 3,2 kw (csak fűtő, illetve fűtő-hűtő beltéri egység is létezik hozzá) 13. A Daikin Altherma hibrid kültéri egység betápjához 1 x 20 A-es lomha biztosíték szükséges. 14. A berendezés mind H tarifáról, mind GEO tarifáról (csak ELMŰ-ÉMÁSZ területen) is üzemeltethető! 28

29 Gázkazán 4. Rendszer elemek SZIGORÚAN Kültéri egység EVLQ05CAV3 EVLQ08CAV3 Beltéri egység EHYHBH05AA EHYHBH08AA EHYHBX08AA Kondenzációs gázkazán EHYKOMB33AA Az összes kazánt gyári beállítás szerint földgáz üzemmódra állítva szállítjuk! 29

30 Gázkazán 5. Beépítés SZIGORÚAN Szállítási terjedelem 30

31 Hőszivattyú 5. Beépítés SZIGORÚAN Gázkazán Az egység jobb oldalánál szükséges minimális szerviz hely 350 mm. ( a hőszivattyú fő vezérlő paneljéhez való hozzáféréshez szervizeléskor) TÖKÉLETES A berendezés KLÍMA minden szezonban előtt 500 mm szabad hely szükséges. 31

32 Hőszivattyú 5. Beépítés SZIGORÚAN Megjegyzés: A rögzítősín a gázkazán tartozék dobozában található. 32

33 Gázkazán 5. Beépítés SZIGORÚAN 33

34 Hőszivattyú 5. Beépítés SZIGORÚAN a Fűtés előremenő b Fűtés visszatérő 34

35 Rendelhető kiegészítők EKHYMNT1A ALL COUNTRIES, EXCEPT UK, BEL, FR Parts list 1 space heating out nipple dia 22 mm + ball valve, threat connection M 3/4" 2 DHW out nipple dia 15 + ball valve, threat connection M 1/2" 3 gas nipple dia 15 mm + ball valve (EN-approved), threat connection F 1/2" 4 DHW in nipple dia 15 mm + ball valve, threat connection M 1/2" 5 space heating in nipple dia 22 mm + ball valve, threat connection M 3/4" 6 filling loop including disconnecteur 7 mounting plate 8 piping connection piping to the HYBRID boiler SZIGORÚAN 35

36 További kiegészítők SZIGORÚAN EKVK1A All countries, except UK, BEL, FR Parts list 1 space heating out nipple dia 22 mm + ball valve, threat connection M 3/4" 2 DHW out nipple dia 15 + ball valve, threat connection M 1/2" 3 gas nipple dia 15 mm + ball valve, threat connection F 1/2" 4 DHW in nipple dia 15 mm + ball valve, threat connection M 1/2" 5 space heating in nipple dia 22 mm + ball valve, threat connection M 3/4"

37 Gázkazán 5. Beépítés SZIGORÚAN Átállás PB gázra Fojtó gyűrűt kell cserélni! 37 37

38 Gázkazán 5. Beépítés SZIGORÚAN Beüzemeléskor a szifont fel kell tölteni vízzel! Az ajánlott kondenz víz elvezető cső DN

39 Gázkazán 5. Beépítés SZIGORÚAN Füstgáz rendszer - Zárt égésterű rendszer - 60/100 mm csatlakozással felszerelve. 80/125 koncentrikus vagy 80/80 dupla cső opció választható. - A füstgáz ellenőrzéshez mérő csonk van beépítve 39

40 Gázkazán 5. Beépítés SZIGORÚAN Kérjük, vegye figyelembe: A gázkazán csak a környezeti levegőtől függetlenül működtethető, zárt égésterű! Duplafalú adapter DN60/100-ról DN 80/125-re: termékszám: EKHY Fordítsa el a koncentrikus csövet az óra járásával ellentétesen és távolítsa el. 2. Helyezze a koncentrikus cső o-gyűrűjét a Ø 80 dupla cső adapter peremére. 3. Állítsa a füstgáz csatlakozás méretét Ø 80-ra és fordítsa el az óra járásának irányába, úgy, hogy a mérési csatlakozás előre nézzen. 4. Ellenőrizze a belső füstgáz cső és kondenzációs gyűjtő csatlakozását. Kérjük, ellenőrizze az összes csatlakozást. 40

41 Gázkazán rész 5. Beépítés SZIGORÚAN 41

42 Gázkazán rész 5. Beépítés SZIGORÚAN Az alábbi füstgáz elvezető rendszerekre bizonylatolt: C13, C33, C43, C53, C63, C83, C93 42

43 SZIGORÚAN Hőszivattyú Gázkazán Kültéri egység L/N 230V + PE X1Y:1-2 2 jel Felhasználói felület X1M:1,2,3 +PE PE X1M X5M 1,2 Hálózati kapcsoló szekrény L/N 230V + PE ( opcionális ) LT / HT jel (opcionális) 1,2,3 +PE X1M 31, 30 +PE X5M 3, 4 X2M 7, 6 vagy 5 M2S 2 utu szelep kimenet NO / NC 230V A1P X39A X2M 8, 9,10 M3S 3-utu szelep külső HMV tartályhoz Gyári tartozék Hőszivattyú X2 L/N 230V +PE) X2 2, 4 Gázkazán 43

44 Távolság a fal és a készülék között 25 cm szélfogó Hőszivattyú Kültéri egység elhelyezés SZIGORÚAN A tető szervizelésre levehető legyen A kültéri egység elhelyezését az alábbi, külön anyag mutatja be: Kifújás iránya 283 Védő cső 44 44

45 Gázkazán A gázkazán vezérlője SZIGORÚAN Működés Kiolvasás a BE/KI kapcsoló 1 BE/KI b - gomb 2 Fő kijelző c + - gomb 3 Helyiség fűtés üzem d HMV KI/ Eco (3 nap) / BE 4 HMV üzem e Szerviz gomb 5 HMV komfort üzem Eco f Reset gomb 6 HMV Komfort üzem BE (Folyamatos) 7 Karbantartási kjelző 8 Hiba esetén villog 45 45

46 Gázkazán A gázkazán vezérlője SZIGORÚAN Szinte alig használjuk a gázkazán paramétereinek beállításához

47 Gázkazán A gázkazán vezérlője SZIGORÚAN 2 szintű szoftver mely a kezelőről állítható: 1. Felhasználói szint: KI/BE + füstgáz nyomás leolvasás HMV beállítás (Eco/Komfort/KI) Reset 2. Szerelői / szerviz beállítások: Hozzáférési kóddal levédve 47 47

48 Gázkazán SZIGORÚAN Ha a vezérlő egy rendellenes állapotot észlel, kikapcsolja a kazánt. - A szerviz LED villogni kezd. - Egy kód (szám) jelenik meg a bal oldali kijelzőn. - Az összes kód a hiba forrására vonatkozik. Lásd a hibakód listát 48

49 Hőszivattyú Üzembe helyezés SZIGORÚAN 49 49

50 Hőszivattyú Gyors menü SZIGORÚAN Ha első alkalommal bekapcsoljuk a készüléket és még nem konfiguráltuk, először állítsuk be a nyelvet és nyomjuk meg az OK gombot

51 Hőszivattyú Menü struktúra SZIGORÚAN 1. Dátum / idő beállítás 2. Szabadság üzemmód 3. Csendesített üzem 4. Működtetés 5. Időzítés 6. Információ 7. Felhasználói beállítás A. Szerelői beállítások(aktiválni kell) A gyors beállítás után a paraméterek rögzítése következhet

52 Hőszivattyú Vezérlő SZIGORÚAN Nyitó lap Távirányító vezérlés Nyitó lap HMV vezérlés Nyomd meg a gombot a nyitó oldalak eléréséhez (RT, LWT, HMV vezérlése) 52 52

53 Hőszivattyú Vezérlő SZIGORÚAN Nyitó lap Távirányító vezérlés Nyitó lap HMV vezérlés Fűtés/ ~hűtés és HMV készítést egymástól függetlenül kapcsolhatjuk KI-BE. Durch A KI-BE Drücken kapcsolóval Taste schalten az aktuális Sie zw. üzemmódot Dem Startbildschirm kapcsoljuk, Raumheizung/~kühlung bekapcsolás esetén a und zöld Trinkwassererwärmung LED világít. um

54 Hőszivattyú Felprogramozás SZIGORÚAN Ha felkonfiguráltad nyomj OK -t Az OK gomb megnyomása után a gyors felprogramozás menü bezárul, ezután már nem lehet többet elérni, csak az első bekapcsolás után jelenik meg egyszer. A későbbiekben a szerelői beállítások menüben lehet az alapbeállításokat módosítani

55 Hőszivattyú Felprogramozás SZIGORÚAN Speciális idítások Néhány üzemmód amikor a rendszer átkapcsol tisztán gázkazán üzemmódba Ha a ΔT a szoba hőmérséklet és az elvárt hőmérséklet között > 3 C, a gyors felfűtés funkció bekapcsol. Ha a visszatérő víz hőmérséklet < 18 C, a gázkazán kapcsol be. Ha az elvárt hőmérséklet alacsony (< 25 C) (pld. padló szárítás), a hőszivattyú nem működik
