KORA CSÁSZÁRKORI KELTA SÍRKERÁMIÁK RESTAURÁLÁSA KÖVECSI ANNA

Átírás

1 KORA CSÁSZÁRKORI KELTA SÍRKERÁMIÁK RESTAURÁLÁSA KÖVECSI ANNA Téma vezető: Czifrák László Konzulens: B. Perjés Judit Megmentett műkincsek 2007 Fotó: Dr. Beszédes József

2 TÁRGYCSOPORT ADATAI Tulajdonos: Budapesti Történeti Múzeum Ókortörténeti Osztály Ásatásvezető: Dr. Beszédes József Származás-lelőhely: Bp., XXII. (Nagytétény) M6 autópálya 11. felület, 633 obj. Kora: Kora-császárkor TÁL perem: d=29 cm, talp: d=8 cm, magasság: h=17,5 cm FEDŐ átmérő:d=27 cm, magasság: h=9 PALACK perem: d=6 cm, has: d=15 cm, talp: d=8 cm, magasság:h=24,5 cm POHÁR perem: d=10 cm, has: d=15 cm, talp: d=6,5 cm, magasság: h=16,5 cm CSÉSZE perem: d=11 cm, talp: d=7 cm, magasság: h=5 cm

3 KORA CSÁSZÁRKORI KELTA SÍRKERÁMIÁK RESTAURÁLÁSA Nagytétény A Duna ártéri térképe

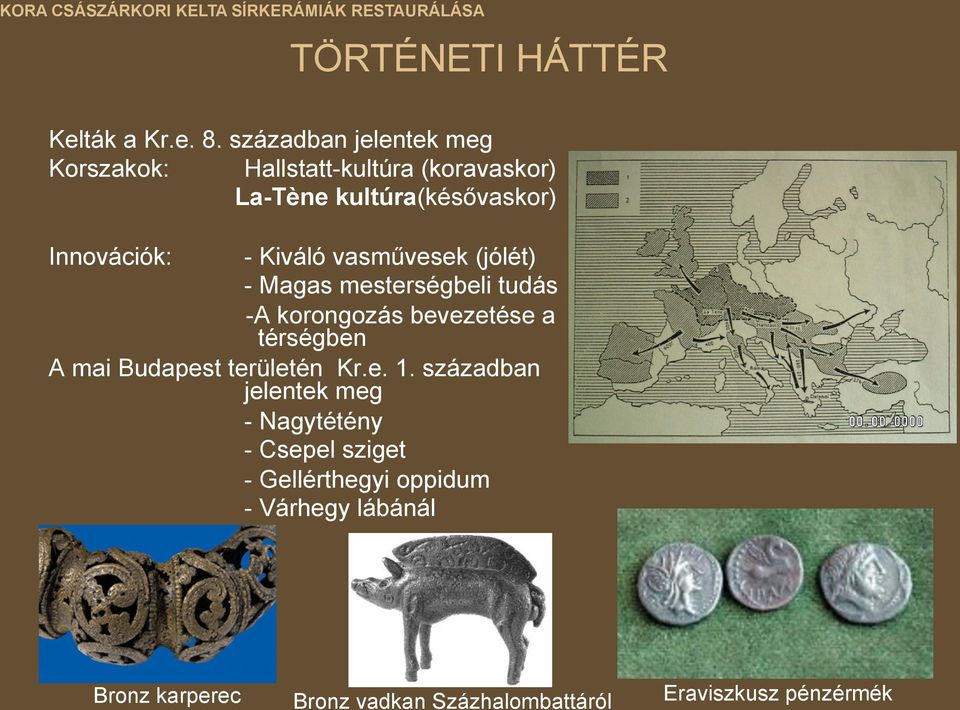

4 TÖRTÉNETI HÁTTÉR Kelták a Kr.e. 8. században jelentek meg Korszakok: Hallstatt-kultúra (koravaskor) La-Tène kultúra(kés#vaskor) Innovációk: - Kiváló vasm!vesek (jólét) - Magas mesterségbeli tudás -A korongozás bevezetése a térségben A mai Budapest területén Kr.e. 1. században jelentek meg - Nagytétény - Csepel sziget - Gellérthegyi oppidum - Várhegy lábánál Bronz karperec Bronz vadkan Százhalombattáról Eraviszkusz pénzérmék

5 RÓMAIAK A provincia meghódításának kezdete Kr.e.35 katonai és polgári rendjének megszervezése a Kr.u. I. század es évek I. század Augustus alatt a Dunántúl békés meghódítása: - romanizáció - katonaság fokozatos - megerősödése - helyi kézművesség - fejlődése - import használati tárgyak utánzása A helyi tradíciók megtartása mellett a társadalomra fokozatosan kiterjed az elrómaiasodás

6 Halomsíros temetkezés Csontvázas sírok: - korai időkre jellemző - csontvázas és hamvasztásos rítus keveredése-sírmellékletek Urna (olla): - főzésre használt fazék? - temetkezési szertartás? A funkciót a praktikum határozta meg: hosszúkás formájú fazék, hozzá tartozó fedővel Festett és korongolt kelta kerámiák TEMETKEZÉSI SZOKÁSOK

7 KORA CSÁSZÁRKORI KELTA SÍRKERÁMIÁK RESTAURÁLÁSA LELETCSOPORT MŰHELYBE KERÜLÉSI ÁLLAPOTA

8 MŰHELYBE KERÜLÉS Kiemelés földlabdával Információhordozó Megerősítő bandázs Csomagolás Műhelybeszállítás Kibontás Földlabdák eltávolítása

9 RÉGÉSZETI LELETEK ÁLLAPOTÁT BEFOLYÁSOLÓ TÉNYEZŐK 1. Talaj szerkezet agyagos nyomás hőmérséklet ph homokos nedvesség víz sók komplexképzők 2. Kerámia anyagi tulajdonságai 3. Ásatás során okozott károsodások

10 CT vizsgálati eredmények Semmelweis Orvostudományi Egyetem Radiológiai Klinikája: a CT felvételeket Dr. Magyar Péter készítette

11 TISZTÍTÁS Feltáró tisztítás mechanikus úton Nedves, alkoholos tamponálással Felület aktív anyag hozzáadással Helyi pakolás 8%-os malonsavas oldattal Bemerítés 10%-os foszforsavas oldatba

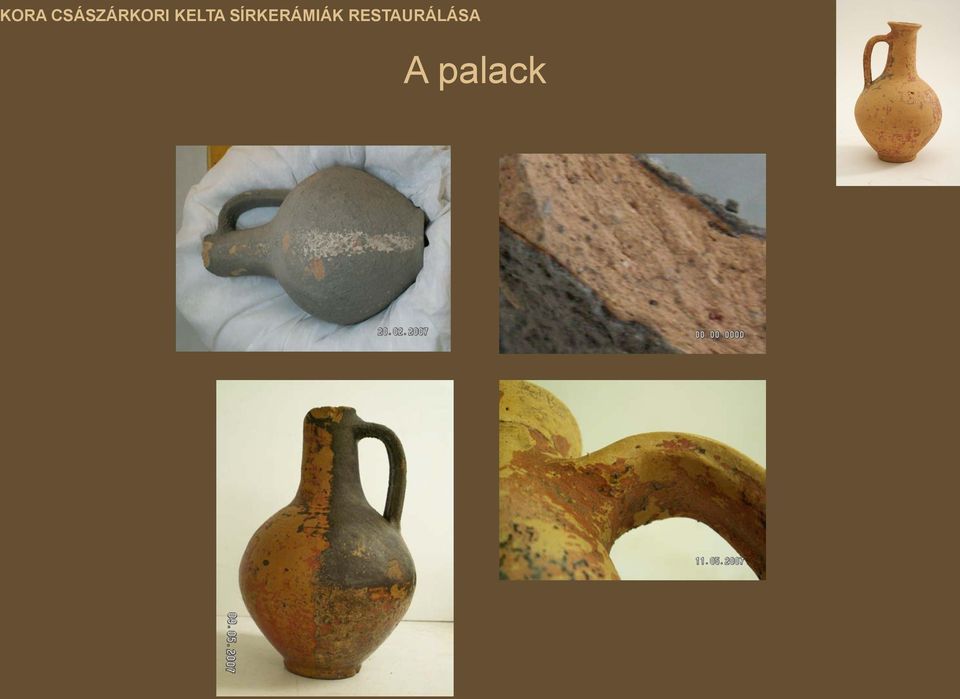

12 A palack

13 A pohár 1. Tisztítás előtti rögzítése 2. Megerősítő átitatás

14 3. Megtisztított darabok 4. Ragasztás 5. A kiegészített pohár

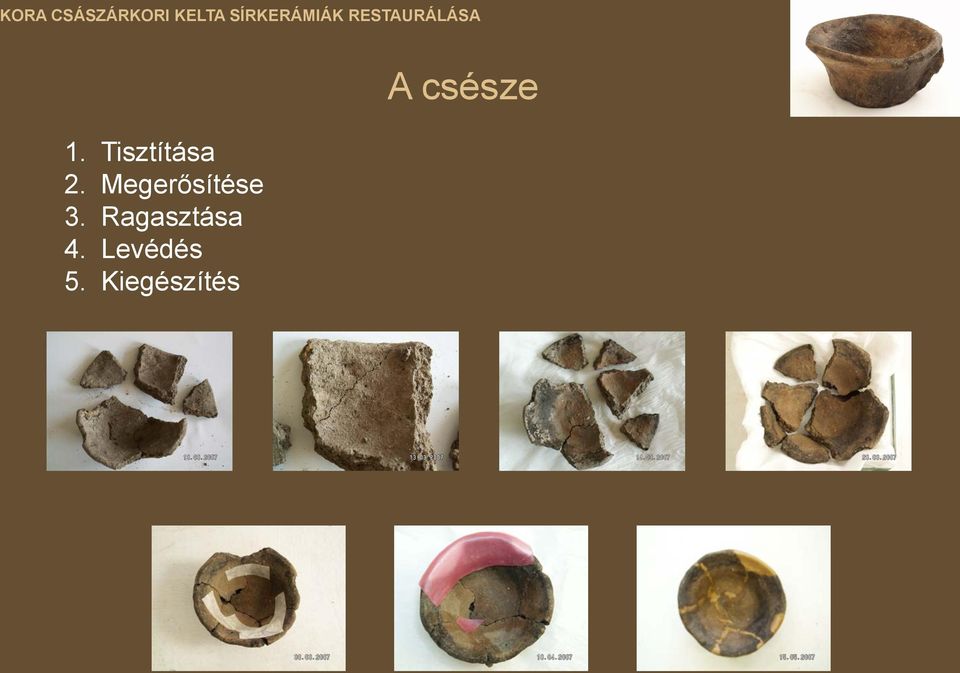

15 A csésze 1. Tisztítása 2. Megerősítése 3. Ragasztása 4. Levédés 5. Kiegészítés

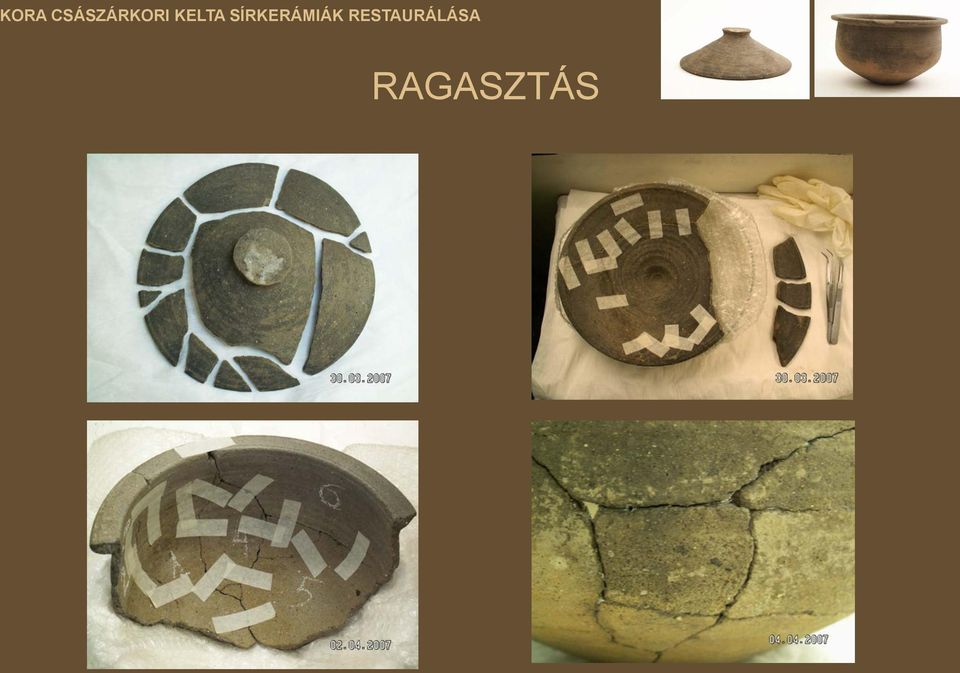

16 RAGASZTÁS

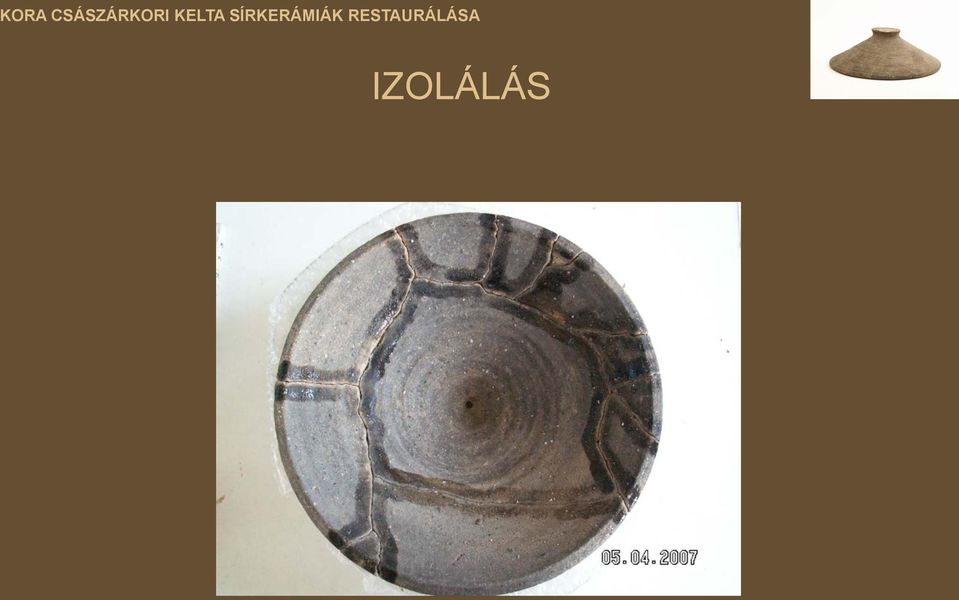

17 IZOLÁLÁS

18 A KERÁMIA ÉLETE A KITERMELÉSTŐL AZ ELEMZÉSIG

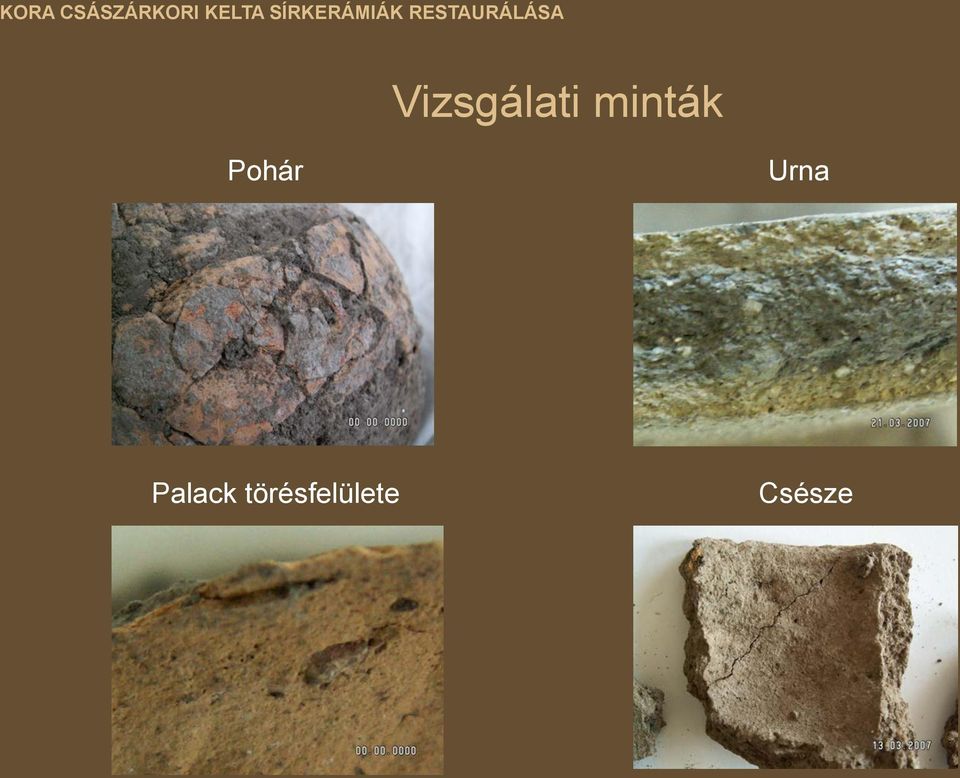

19 Vizsgálati minták Pohár Urna Palack törésfelülete Csésze

20 Anyagvizsgálati módszerek Fázis Analitikai módszerek Cél Soványító anyag Petrográfia (összetétel) (Elektronmikroszonda, Mikromineralógia, XRD) Nyersanyag azonosítás Származási hely Technológia Mátrix Rtg-pordiffrakció Petrográfia (szövet) (Scanning elektron - mikroszkóp) Technológia (kiégetési T) Technológia (készítés körülményei) Származási hely (?) Soványító anyag + mátrix együtt Kémiai elemzés (összetétel) (NAA, XRF, ICP-MS, PGAA, stb.) Származási hely (?) Másodlagos fázisok Petrográfia (összetétel) Rtg-pordiffrakció Betemetődési viszonyok

21 A kerámiák összetevői Agyag - mátrix - plasztikus - részben öröklött, részben újonnan képződött Soványítóanyag - nem plasztikus - szemcseméret > 15 µm - öröklött - ásvány- és kőzettörmelék, homok, szerves anyag, csont stb. Pórus Szegély Másodlagos fázisok használat illetve betemetődés során képződnek

22 A kerámiák és földminta összehasonlító spektrumai Jellemző kerámia minták főelem összetétele (XRD analízis) Tóth Mária MTA Geokémiai Kutatóintézet

23 Elektronmikroszondás szöveti kép Dr. Dobosi Gábor MTA Geokémiai Kutatóintézet

24 VIZSGÁLATOK ÖSSZEFOGLALÁSA -A talajminták fázis összetételére a viszonylag magas karbonát tartalom, jellemző. -A szennyeződés a talajvíz feltételezhető ingadozásából keletkező karbonát oldódás és kicsapódás következménye. -A kerámia tárgyak a marokedény kivételévet- magas hőmérsékleten kiégetett tárgyak. Összehasonlítva a kiégetetlen (marokedény) anyagát a földmintával és a kiégetett kerámia részletekkel, megállapítható, hogy a helyi anyag alkalmas volt kerámiák előállítására.

25 A DÍSZÍTMÉNYEK HELYREÁLLÍTÁSA Beilleszkedő retus festéssel

26 A TÁRGYCSOPORT RESTAURÁLÁS ELŐTT ÉS UTÁN

27 KÖSZÖNETNYÍLVÁNÍTÁS Köszönetemet fejezem ki, témavezetőmnek Czifrák Lászlónak, a diplomamunkám elkészítéséhez biztosított elméleti és gyakorlati segítségért, konzulens tanáromnak,. B. Perjés Juditnak a restaurálásához nyújtott hasznos szakmai tanácsaiért. Dr. Beszédes Józsefnek a BTM régészének, ez úton is köszönöm, hogy rendelkezésemre bocsátotta a tárgyakat, a helyszínen készített fényképfelvételeket és a történeti részek megírásában nyújtott segítségét. Továbbá hálával tartozom Tóth Máriának és Dr. Dobosi Gábornak az MTA Kutatóintézet Geokémiai Kutatólaboratórium munkatársainak, a vizsgálatok elvégzéséért, valamint kiértékelésükben nyújtott nélkülözhetetlen segítségért. Köszönöm Dr. Magyar Péternek és Dr. Karlinger Kingának a Semmelweis Orvostudományi Egyetem Radiologiai Klinikája tudományos munkatársainak, valamint Dr. Illyés György egyetemi docensnek az urnák CT vizsgálatát és a vizsgálati eredmények értékelését. Nyíri Gábornak köszönöm a tárgyakról készített fényképeket. Puskás Katalinnak nagyon köszönöm technikai vonatkozású baráti segítségét. Valamint hálás vagyok Reisz-Kövecsi Bendegúznak együttműködő türelméért, amit dolgozatom elkészítése és egyúttal egyetemi éveim során tanúsított.
