MEGSZAKÍTÓK 6300A-IG MC KOMPAKT MEGSZAKÍTÓK 2000A-IG MO LÉGMEGSZAKÍTÓK 6300A-IG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "MEGSZAKÍTÓK 6300A-IG MC KOMPAKT MEGSZAKÍTÓK 2000A-IG MO LÉGMEGSZAKÍTÓK 6300A-IG"

Átírás

1 MEGSZAKÍTÓK 6300A-IG MC KOMPAKT MEGSZAKÍTÓK 2000A-IG MO LÉGMEGSZAKÍTÓK 6300A-IG E N E R G I A I P A R É P Ü L E T B E R E N D E Z É S I T K Á B E L V I L Á G Í T Á S

2 ÁLTALÁNOS INFORMÁCIÓK MEGSZAKÍTÓ KÍNÁLAT - EGYSÉGES RENDSZER zárlati szint VÉDELMI KONCEPCIÓ 6300A-IG A BE5/6, MC és MO megszakítókkal a hagyományos védelmi koncepció új lehetőségekkel egyesül: A megszakítók intelligensek és tökéletesen illeszkednek egymáshoz. Kommunikációs lehetőségeik révén nemcsak a hagyományos értelemben vett védelmet biztosítják. Moduláris kialakításuk alkalmassá teszik őket bármilyen energiaellátási feladatban való felhasználásra. A megszakítók költségkímélő, rugalmas műszaki megoldást jelentenek egy integrált sokoldalú rendszermegoldáshoz, amely számos előnyt jelent a beruházóknak, üzemeltetőknek egyaránt. SZELEKTIVITÁS Az MC és MO megszakítók egymás közötti természetes szelektivitása által válik lehetővé egyszerűen és megbízhatóan a szelektív hálózatok kiépítése. A KOMMUNIKÁCIÓ ÚJ TÁVLATOKAT NYIT Az MC és MO megszakítóik új távlatokat nyitnak az energiaelosztás és automatizálás területén kommunikációs képességükkel. Tárolják az összes fontos adatot, amely a működéshez szükséges. Ezek az adatok helyileg lekérdezhetők vagy egy magasabb szintű felügyeleti rendszerre továbbíthatók. Ezáltal a rendszer átláthatósága jobb lesz és csökken a beavatkozási idő kritikus üzemállapotok esetén, mint például túlterhelés, kiegyenlítetlen terheléseloszlás, fáziskimaradás, stb. A gyorsabb beavatkozás csökkenti az egyébként megelőzhető feszültség kimaradások számát, növelve az energia-ellátás biztonságát. További előny, hogy az adatok ismeretében a karbantartások tervezhetővé válnak. A kommunikációképesség kiépítésének többletköltsége, előnyeinek kihasználása esetén rövid idő alatt megtérül. A MEGSZAKÍTÓK ALKALMAZÁSÁNAK ELŐNYEI A megszakítók zárlatvédelemre, kapcsolásra és szakaszolásra egyaránt alkalmasak. A megszakítók minden esetben három fázist kapcsolnak ki. ezáltal kiküszöbölhető a motorok kétfázisú működtetése. Hiba fellépése esetén a kioldott megszakító csak a hiba elhárítása után kapcsolható be újra. A távolról történő be- és kikapcsolás a megfelelő jelzések felhasználásával könnyen kialakítható. INFORMÁCIÓK A méretrajzok ábrázolása a rendelkezésre álló hely lehetősége szerint történt és nem kötelező irányelvként szolgálnak. Valamennyi kapcsolási kép elvi szintű, a funkciók jobb megértését szolgálják, így a tervezés során még szükséges lehet ezek tisztázása ill. átdolgozása. Az ábrák az egyes fejezetekben szereplő típusokra csak példákat mutatnak be. A váltzotatás jogát minden külön értesítés nélkül fenntartjuk.

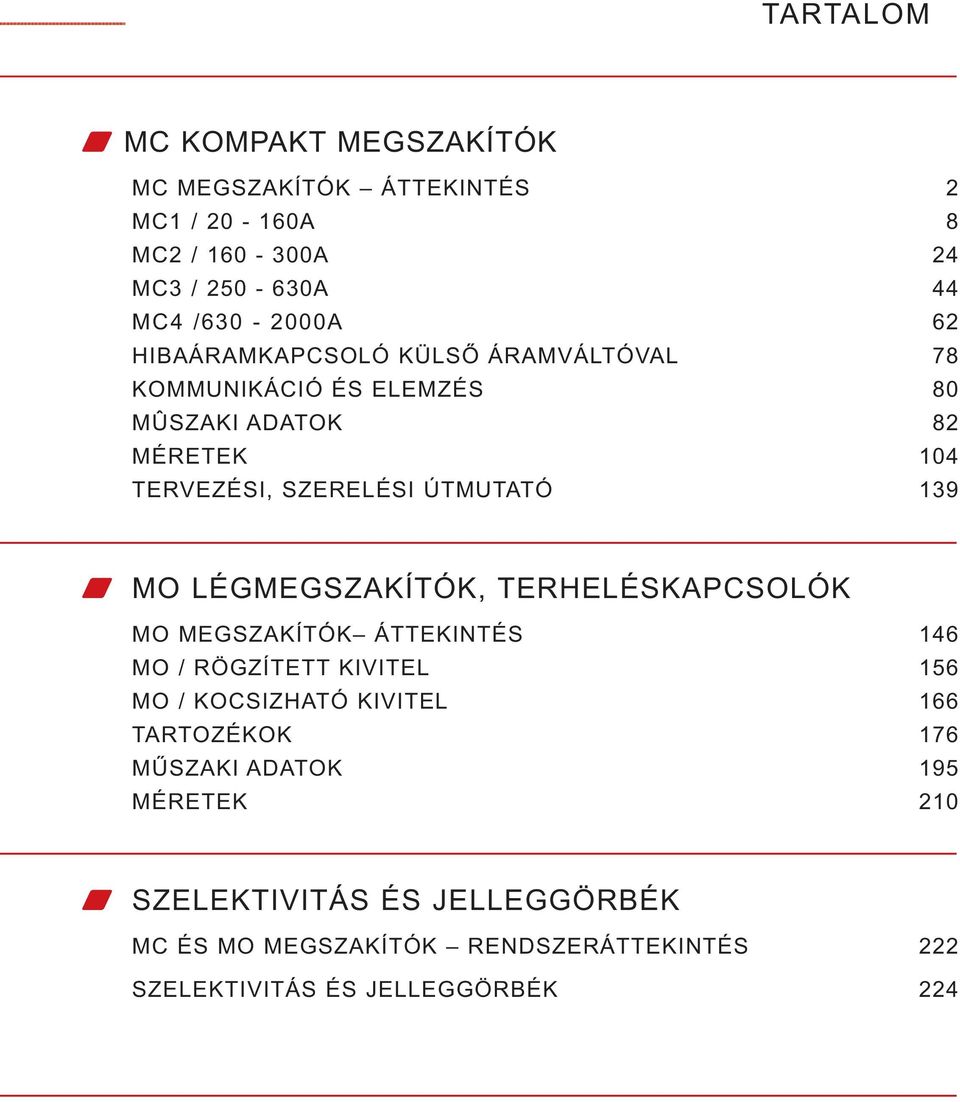

3 TARTALOM w MC KOMPAKT MEGSZAKÍTÓK MC MEGSZAKÍTÓK ÁTTEKINTÉS 2 MC1 / A 8 MC2 / A 24 MC3 / A 44 MC4 / A 62 HIBAÁRAMKAPCSOLÓ KÜLSŐ ÁRAMVÁLTÓVAL 78 KOMMUNIKÁCIÓ ÉS ELEMZÉS 80 MÛSZAKI ADATOK 82 MÉRETEK 104 TERVEZÉSI, SZERELÉSI ÚTMUTATÓ 139 w MO LÉGMEGSZAKÍTÓK, TERHELÉSKAPCSOLÓK MO MEGSZAKÍTÓK ÁTTEKINTÉS 146 MO / RÖGZÍTETT KIVITEL 156 MO / KOCSIZHATÓ KIVITEL 166 TARTOZÉKOK 176 MŰSZAKI ADATOK 195 MÉRETEK 210 w SZELEKTIVITÁS ÉS JELLEGGÖRBÉK MC ÉS MO MEGSZAKÍTÓK RENDSZERÁTTEKINTÉS 222 SZELEKTIVITÁS ÉS JELLEGGÖRBÉK 224

4 TARTALOM MC MEGSZAKÍTÓK ÁTTEKINTÉS MC KOMPAKT MEGSZAKÍTÓK... 2 MC MEGSZAKÍTÓK - ÁTTEKINTÉS... 3 MC MEGSZAKÍTÓK TÍPUSKULCS... 4 MŰSZAKI ADATOK... 5 KIOLDÓK BEÁLLÍTÁSI ELŐÍRÁSAI... 6 MC1 / AG MC1 MEGSZAKÍTÓ 160A-IG TERMOMÁGNESES KIOLDÓEGYSÉGGEL... 8 MC1 MEGSZAKÍTÓ, MOTORVÉDELEM 100A-IG, TERMOMÁGNESES KIOLDÓEGYSÉGGEL TERHELÉSKAPCSOLÓ 160A-IG HIBAÁRAMKIOLDÓ EGYSÉG TARTOZÉKOK MC2 / A MC2 MEGSZAKÍTÓ 300A-IG TERMOMÁGNESES KIOLDÓEGYSÉGGEL MC2 MEGSZAKÍTÓ, MOTORVÉDELEM 200A-IG, TERMOMÁGNESES KIOLDÓEGYSÉGGEL MC2 MEGSZAKÍTÓ 250A-IG, SZELEKTÍV ELEKTRONIKUS KIOLDÓEGYSÉGGEL MC2 MEGSZAKÍTÓ, MOTORVÉDELEM 220A-IG, ELEKTRONIKUS KIOLDÓEGYSÉGGEL TERHELÉSKAPCSOLÓ 250A-IG HIBAÁRAMKIOLDÓ EGYSÉG DUGASZOLÓ SZERKEZET TARTOZÉKOK MC3 / A MC3 MEGSZAKÍTÓ 500A-IG TERMOMÁGNESES KIOLDÓEGYSÉGGEL MC3 MEGSZAKÍTÓ 630A-IG ELEKTRONIKUS KIOLDÓEGYSÉGGEL MC3 MEGSZAKÍTÓ 630A-IG, SZELEKTÍV ELEKTRONIKUS KIOLDÓEGYSÉGGEL MC3 MEGSZAKÍTÓ, MOTORVÉDELEM 450A-IG, ELEKTRONIKUS KIOLDÓEGYSÉGGEL TERHELÉSKAPCSOLÓ 630A-IG KOCSIZÓ SZERKEZET TARTOZÉKOK MC4 / 2000 A-IG MC4 MEGSZAKÍTÓ 1600A-IG ELEKTRONIKUS KIOLDÓEGYSÉGGEL MC4 MEGSZAKÍTÓ2000A-IG, SZELEKTÍV ELEKTRONIKUS KIOLDÓEGYSÉGGEL MC4 MEGSZAKÍTÓ, MOTORVÉDELEM 1400A-IG, ELEKTRONIKUS KIOLDÓEGYSÉGGEL TERHELÉSKAPCSOLÓ 1600A-IG KOCSIZÓ SZERKEZET TARTOZÉKOK HIBAÁRAMKAPCSOLÓ KÜLSŐ ÁRAMVÁLTÓVAL HIBAÁRAMKAPCSOLÓ, FIR TÍPPUS KÜLSŐ ÁRAMVÁLTÓ FRI-S, FIR-R TÍPUSOK... 79

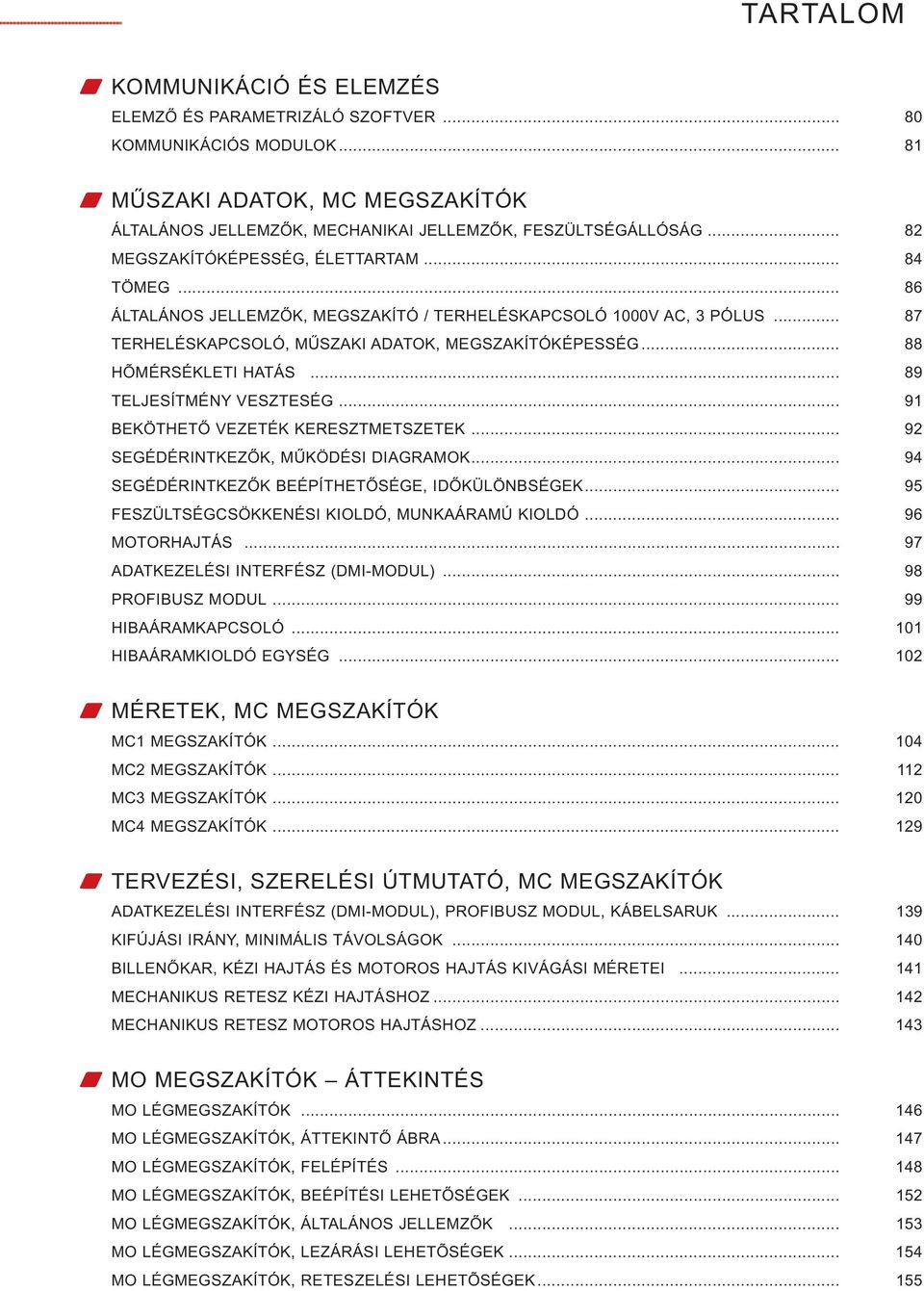

5 TARTALOM KOMMUNIKÁCIÓ ÉS ELEMZÉS ELEMZŐ ÉS PARAMETRIZÁLÓ SZOFTVER KOMMUNIKÁCIÓS MODULOK MŰSZAKI ADATOK, MC MEGSZAKÍTÓK ÁLTALÁNOS JELLEMZŐK, MECHANIKAI JELLEMZŐK, FESZÜLTSÉGÁLLÓSÁG MEGSZAKÍTÓKÉPESSÉG, ÉLETTARTAM TÖMEG ÁLTALÁNOS JELLEMZŐK, MEGSZAKÍTÓ / TERHELÉSKAPCSOLÓ 1000V AC, 3 PÓLUS TERHELÉSKAPCSOLÓ, MŰSZAKI ADATOK, MEGSZAKÍTÓKÉPESSÉG HÕMÉRSÉKLETI HATÁS TELJESÍTMÉNY VESZTESÉG BEKÖTHETŐ VEZETÉK KERESZTMETSZETEK SEGÉDÉRINTKEZŐK, MŰKÖDÉSI DIAGRAMOK SEGÉDÉRINTKEZŐK BEÉPÍTHETŐSÉGE, IDŐKÜLÖNBSÉGEK FESZÜLTSÉGCSÖKKENÉSI KIOLDÓ, MUNKAÁRAMÚ KIOLDÓ MOTORHAJTÁS ADATKEZELÉSI INTERFÉSZ (DMI-MODUL) PROFIBUSZ MODUL HIBAÁRAMKAPCSOLÓ HIBAÁRAMKIOLDÓ EGYSÉG MÉRETEK, MC MEGSZAKÍTÓK MC1 MEGSZAKÍTÓK MC2 MEGSZAKÍTÓK MC3 MEGSZAKÍTÓK MC4 MEGSZAKÍTÓK TERVEZÉSI, SZERELÉSI ÚTMUTATÓ, MC MEGSZAKÍTÓK ADATKEZELÉSI INTERFÉSZ (DMI-MODUL), PROFIBUSZ MODUL, KÁBELSARUK KIFÚJÁSI IRÁNY, MINIMÁLIS TÁVOLSÁGOK BILLENŐKAR, KÉZI HAJTÁS ÉS MOTOROS HAJTÁS KIVÁGÁSI MÉRETEI MECHANIKUS RETESZ KÉZI HAJTÁSHOZ MECHANIKUS RETESZ MOTOROS HAJTÁSHOZ MO MEGSZAKÍTÓK ÁTTEKINTÉS MO LÉGMEGSZAKÍTÓK MO LÉGMEGSZAKÍTÓK, ÁTTEKINTŐ ÁBRA MO LÉGMEGSZAKÍTÓK, FELÉPÍTÉS MO LÉGMEGSZAKÍTÓK, BEÉPÍTÉSI LEHETŐSÉGEK MO LÉGMEGSZAKÍTÓK, ÁLTALÁNOS JELLEMZŐK MO LÉGMEGSZAKÍTÓK, LEZÁRÁSI LEHETÕSÉGEK MO LÉGMEGSZAKÍTÓK, RETESZELÉSI LEHETÕSÉGEK

6 TARTALOM MO1 / A, RÖGZÍTETT KIVITEL MO1 MEGSZAKÍTÓ 1600A-IG, VÍZSZINTES HÁTSÓ CSATLAKOZÁSSAL MO1 MEGSZAKÍTÓ 1600A-IG, FÜGGŐLEGES HÁTSÓ CSATLAKOZÁSSAL MO1 MEGSZAKÍTÓ 1600A-IG, ELÖLRŐL HOZZÁFÉRHETŐ CSATLAKOZÁSSAL (EGY FURATTAL) 158 MO1 MEGSZAKÍTÓ 1600A-IG, ELÖLRŐL HOZZÁFÉRHETŐ CSATLAKOZÁSSAL (KÉT FURATTAL) 159 MO2 MEGSZAKÍTÓ 3200A-IG, VÍZSZINTES HÁTSÓ CSATLAKOZÁSSAL MO2 MEGSZAKÍTÓ 3200A-IG, FÜGGŐLEGES HÁTSÓ CSATLAKOZÁSSAL MO2 MEGSZAKÍTÓ 3200A-IG, ELÖLRŐL HOZZÁFÉRHETŐ CSATLAKOZÁSSAL (EGY FURATTAL) 162 MO2 MEGSZAKÍTÓ 3200A-IG, ELÖLRŐL HOZZÁFÉRHETŐ CSATLAKOZÁSSAL (KÉT FURATTAL) 163 MO3 MEGSZAKÍTÓ 3200A-IG, VÍZSZINTES HÁTSÓ CSATLAKOZÁSSAL MO3 MEGSZAKÍTÓ 3200A-IG, FÜGGŐLEGES HÁTSÓ CSATLAKOZÁSSAL MO3 MEGSZAKÍTÓ 3200A-IG, ELÖLRŐL HOZZÁFÉRHETŐ CSATLAKOZÁSSAL (EGY FURATTAL) 165 MO3 MEGSZAKÍTÓ 3200A-IG, ELÖLRŐL HOZZÁFÉRHETŐ CSATLAKOZÁSSAL (KÉT FURATTAL) 165 MO1 / A, KOCSIZHATÓ KIVITEL MO1 MEGSZAKÍTÓ 1600A-IG, KOCSIZÓHÁZ NÉLKÜL MO1 MEGSZAKÍTÓ 1600A-IG, VÍZSZINTES HÁTSÓ CSATLAKOZÁSSAL, KOCSIZÓHÁZZAL MO1 MEGSZAKÍTÓ 1600A-IG, FÜGGŐLEGES HÁTSÓ CSATLAKOZÁSSAL, KOCSIZÓHÁZZAL MO1 MEGSZAKÍTÓ 1600A-IG, SÍK FELÜLETŰ HÁTSÓ CSATLAKOZÁSSAL, KOCSIZÓHÁZZAL MO2 MEGSZAKÍTÓ 3200A-IG, KOCSIZÓHÁZ NÉLKÜL MO2 MEGSZAKÍTÓ 3200A-IG, VÍZSZINTES HÁTSÓ CSATLAKOZÁSSAL, KOCSIZÓHÁZZAL MO2 MEGSZAKÍTÓ 3200A-IG, FÜGGŐLEGES HÁTSÓ CSATLAKOZÁSSAL, KOCSIZÓHÁZZAL MO2 MEGSZAKÍTÓ 3200A-IG, SÍK FELÜLETŰ HÁTSÓ CSATLAKOZÁSSAL, KOCSIZÓHÁZZAL MO3 MEGSZAKÍTÓ 6300A-IG, KOCSIZÓHÁZ NÉLKÜL MO3 MEGSZAKÍTÓ 5000A-IG, VÍZSZINTES HÁTSÓ CSATLAKOZÁSSAL, KOCSIZÓHÁZZAL MO3 MEGSZAKÍTÓ 6300A-IG, FÜGGŐLEGES HÁTSÓ CSATLAKOZÁSSAL, KOCSIZÓHÁZZAL MO3 MEGSZAKÍTÓ 4000A-IG, SÍK FELÜLETŰ HÁTSÓ CSATLAKOZÁSSAL, KOCSIZÓHÁZZAL TARTOZÉKOK, MO MEGSZAKÍTÓK ÁTTEKINTÉS ETU VÉDELMI EGYSÉGEK NÉVLEGES ÁRAMERŐSSÉG EGYSÉG FÖLDZÁRLATVÉDELMI EGYSÉG, KIJELZŐ, EMC SZŰRŐ ÁRAMVÁLTÓ NULLA VEZETŐHÖZ, AUTOMATIKUS RESET EGYSÉG ZÁRÓ SZERKEZETEK, HELYI MŰKÖDÉST GÁTLÓ SZERKEZET ZÁRÓ SZERKEZETEK, MECHANIKUS RETESZELÉS JELZÉS ÉS VEZÉRLÉS TESZT KÉSZÜLÉK VÉDELMI EGYSÉGHEZ, ENERGIATÁROLÓ KÉSZÜLÉK MUNKAÁRAMÚ KIOLDÓHOZ, SEGÉDÁRAMKÖRI CSATLAKOZÓ BLOKKOK SEGÉDKIOLDÓK MOTOROS HAJTÁS, SEGÉDÉRINTKEZÕK AJTÓKIVÁGÁS TAKARÓ, REDŐNY ÍVOLTÓ KAMRA BURKOLAT, FELERŐSÍTŐ KÉSZLET, CUBICLE BUS MODULOK PARAMETRIZÁLÁS, KOMMUNIKÁCIÓ

7 TARTALOM MŰSZAKI ADATOK, MO MEGSZAKÍTÓK MAXIMÁLIS FOLYAMATOS ÁRAM MO1 MEGSZAKÍTÓ MO2 MEGSZAKÍTÓ MO1 TERHELÉSKAPCSOLÓ MO2 TERHELÉSKAPCSOLÓ VÉDELMI EGYSÉGEK SEGÉDKAPCSOLÓ FESZÜLTSÉGKIOLDÓ, MO MOTOROS HAJTÁS ÁRAMFELVÉTEL, MO1, MO2, MO3 BIZTONSÁGI TÁVOLSÁGOK MÉRETEK, MO MEGSZAKÍTÓK MÉRETEK, AJTÓKIVÁGÁSOK MO1 MEGSZAKÍTÓK MO2 MEGSZAKÍTÓK MO3 MEGSZAKÍTÓK MO1, MO2, MO3 MEGSZAKÍTÓ TARTOZÉKOK SZELEKTIVITÁS ÉS JELLEGGÖRBÉK MC/ MO MEGSZAKÍTÓK ÁTTEKINTÉS SZELEKTIVITÁS, ELŐTÉT BIZTOSÍTÓK KISFESZÜLTSÉGŰ BERENDEZÉSEKBEN SZELEKTIVITÁS KIOLDÁSI JELLEGGÖRBÉK

8

9 Ha a munkát szívesen végezzük, akkor az nem is munka. Anders Jonas Angström, fizikus 1 MC KOMPAKT MEGSZAKÍTÓK / TERHELÉSKAPCSOLÓK w TARTALOM MC MEGSZAKÍTÓK ÁTTEKINTÉS... 2 MC1 / A... 8 MC2 / A MC3 / A MC4 / A HIBAÁRAMKAPCSOLÓ KÜLSŐ ÁRAMVÁLTÓVAL KOMMUNIKÁCIÓ ÉS ELEMZÉS MŰSZAKI ADATOK MÉRETEK TERVEZÉSI, SZERELÉSI ÚTMUTATÓ

10 MC MEGSZAKÍTÓK ÁTTEKINTÉS MC KOMPAKT MEGSZAKÍTÓK 2 Az MC megszakítók A-ig négy építési nagyságban egységes, kompakt megszakító családot alkotnak. A kisebb áramerősségű tartományban található egy különleges kivitel, amely fáziskimaradás érzékelése révén motorvédelemre is alkalmas típus. A növelt megszakítóképességű kivitelek kielégítik az ipari felhasználás során jelentkező magasabb követelményeket. A megszakítók különféle hajtással rendelhetők: forgó vagy billenő kézi kapcsolós hajtás, motoros működtetés egyaránt választható. Munkaáramú és feszültségcsökkenési kioldó, földzárlatvédelem, hibaáramvédelem egészíti ki a lehetőségek sorát. Egyenfeszültségű alkalmazásokban a megszakítók a DC-3 kategória szerint alkalmazhatók. Az MC...-A típus a max. 750V üzemi feszültségű és 500A áramerősségű egyenáramú hálózatok ideális védelmi készüléke. Termomágneses kioldóegységek alkalmazásával lehetőség nyílik az üzemi- és hibaáramok tényleges effektív értékeinek pontos érzékelésére. A kettős megszakítású érintkező kialakítás lehetővé teszi a nagy zárlati energiájú hálózatok biztonsági leválasztását 70kA-ig. TARTOZÉKOK, CSATLAKOZÓKAPCSOK A tartozékok a megszakító kezelő felülete felől, elölről könnyen beépíthetők, szerelési helyük független a megszakítók építési nagyságától. A segéd- illetve a hibajelző érintkező minden típusnál megegyezik. A vészleállító funkció vagy terheléskorlátozás elegánsan megvalósítható a munkaáramú vagy feszültségcsökkenési kioldó és az előresiető segédérintkezők alkalmazásával. A széles csatlakozókapocs választék nagy rugalmasságot biztosít, hogy a megszakító bármilyen bekötési követelménynek megfeleljen vagy az adott helyen alkalmazható legyen. Egyaránt használható réz vagy alumínium vezeték, kábel, merev vagy flexibilis, laminált gyűjtősín. A szerelhetőséget könnyíti, hogy az MC2 és MC3 megszakítóknál a csatlakozókapocs kiemelhető, hogy a vezeték felülről könnyen beköthető legyen. Burkoló elem segítségével a csatlakozókapcsok IP20-as védettségűvé alakíthatók át, biztosítva az ujj elleni érintés védelmét. JELLEGGÖRBÉK EGYSZERŰ MEGJELENÍTÉSE, ÖSSZEHASONLÍTÁSA ÉS DOKUMENTÁLÁSA Kioldási idő A megfelelőségért a Schrack nem vállal felelősséget. A szavatosság ezáltal a szándékosság eseteinek kivételével kizárt. Kioldási jelleggörbék Kioldóáram (A) Általános adatok: Cégnév: Schrack-Technik Berendezés: Szivattyúelosztó Feld.: GHA Dátum: november 12. Hálózat: 440 V / 50 Hz A Microsoft Excelen alapuló Schrack Curve Select jelleggörbeprogram az MC és MO megszakítók, BE motorvédő kapcsolók és NH olvadó biztosítók jelleggörbéinek teljes mértékben skálázott grafikai megjelenítését szolgálja. A program célja az, hogy egy kiválasztott megszakító számtalan beállítási lehetőségei közül csupán a tényleges paramétereknek megfelelő kioldási görbét ábrázolja úgy, hogy a szelektivitás vizuális ellenőrzését tegye lehetővé a túlterhelési és zárlati tartományban, továbbá kezelje ezek egyszerű dokumentálási módját. A program az ábrázolással egyidejűleg támogatja a beállítási lehetőségek és határok ellenőrzését is.

11 MC MEGSZAKÍTÓK ÁTTEKINTÉS MC MEGSZAKÍTÓK - ÁTTEKINTÉS 3 1. MC megszakító vagy terheléskapcsoló 3. Csatlakozókapocs burkolat 5. IPX2 ujj elleni érintés védelem 6. Szorító kapocs alumíniumvezetőkhöz 7. Sorkapocs 8. Vezérlőáramkör csatlakozó kapocs 9. Dugaszoló- vagy kocsizó egység 10. DIN-sínre rögzíthető szerelőlap 11. Hátsó csatlakozás 12. Távtartó 13. Segédérintkező 16. Forgóhajtás ajtókuplunggal 17. Tengelyhosszabbítás 18. Forgóhajtás ajtóreteszeléssel 19. Forgóhajtás 20. Felirati tábla 21. Előlap keret 22. Motorhajtás 23. Zárható billenőhajtás 25. Kommunikációs modul (DMI) 26. Adatcsatlakozó 27. Pofibus csatlakozó 28. Munkaáramú vagy feszültségcsökkenési kioldó 29. Késleltetõ egység feszültségcsökkenési kioldóhoz

12 MC MEGSZAKÍTÓK ÁTTEKINTÉS MC MEGSZAKÍTÓK TÍPUSKULCS 4 MEGNEVEZÉS ÉPÍTÉSI KAPCS. NAGYSÁG KÉPESSÉG 415V TÍPUS PÓLUSSZÁM VÉDELMI EGYSÉG NÉVLEGES ÁRAM 20 A 2000 A M C M C A-ig B Bázis 25 ka Megszakító 3 pólusú 4 4 pólusú A Készülékvédelem, termomágneses A-ig A-ig A-ig N Normál 50 ka H Magas 150 ka N Terheléskapcsoló távkioldható PN Terheléskapcsoló nem távkioldható X Tartozék A V M E Készülékvédelem, elektronikus E Generátorvédelem, szelektív, elektronikus Motorvédelem, termomágneses A különböző típusokhoz tartozó rendelési számok megtalálhatók a cikkszám jegyzékben. M E Motorvédelem, elektronikus

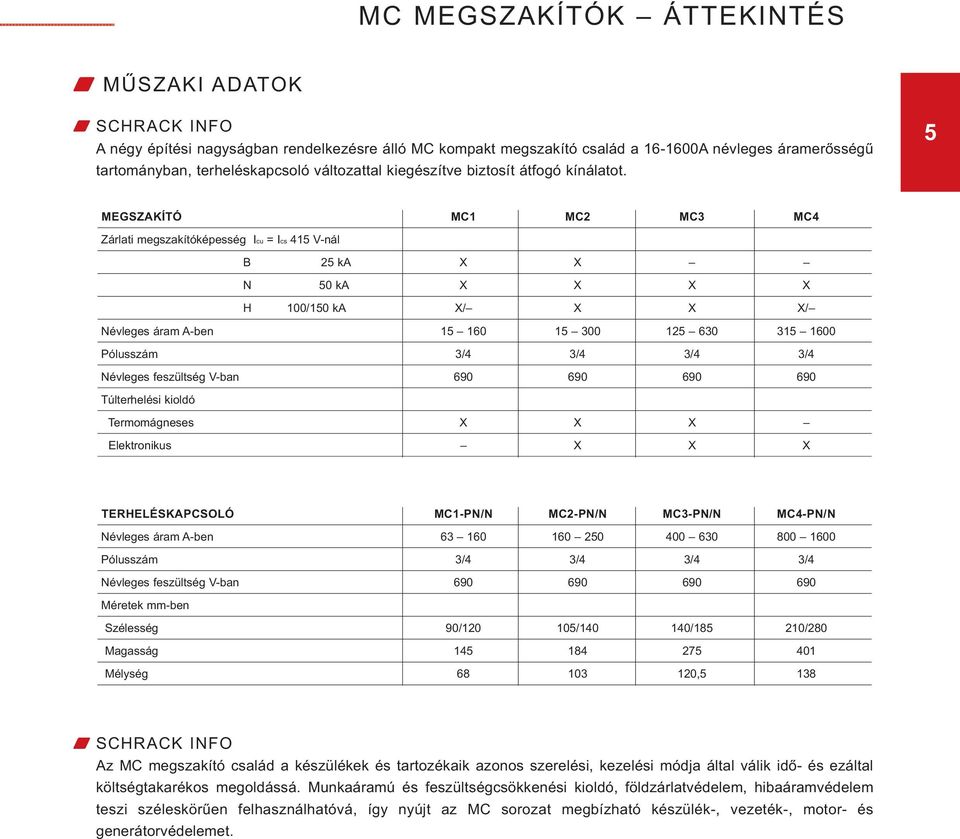

13 MC MEGSZAKÍTÓK ÁTTEKINTÉS MŰSZAKI ADATOK A négy építési nagyságban rendelkezésre álló MC kompakt megszakító család a A névleges áramerősségű tartományban, terheléskapcsoló változattal kiegészítve biztosít átfogó kínálatot. 5 MEGSZAKÍTÓ MC1 MC2 MC3 MC4 Zárlati megszakítóképesség Icu = Ics 415 V-nál B 25 ka X X N 50 ka X X X X H 100/150 ka X/ X X X/ Névleges áram A-ben Pólusszám 3/4 3/4 3/4 3/4 Névleges feszültség V-ban Túlterhelési kioldó Termomágneses X X X Elektronikus X X X TERHELÉSKAPCSOLÓ MC1-PN/N MC2-PN/N MC3-PN/N MC4-PN/N Névleges áram A-ben Pólusszám 3/4 3/4 3/4 3/4 Névleges feszültség V-ban Méretek mm-ben Szélesség 90/ / / /280 Magasság Mélység ,5 138 Az MC megszakító család a készülékek és tartozékaik azonos szerelési, kezelési módja által válik idő- és ezáltal költségtakarékos megoldássá. Munkaáramú és feszültségcsökkenési kioldó, földzárlatvédelem, hibaáramvédelem teszi széleskörűen felhasználhatóvá, így nyújt az MC sorozat megbízható készülék-, vezeték-, motor- és generátorvédelemet.

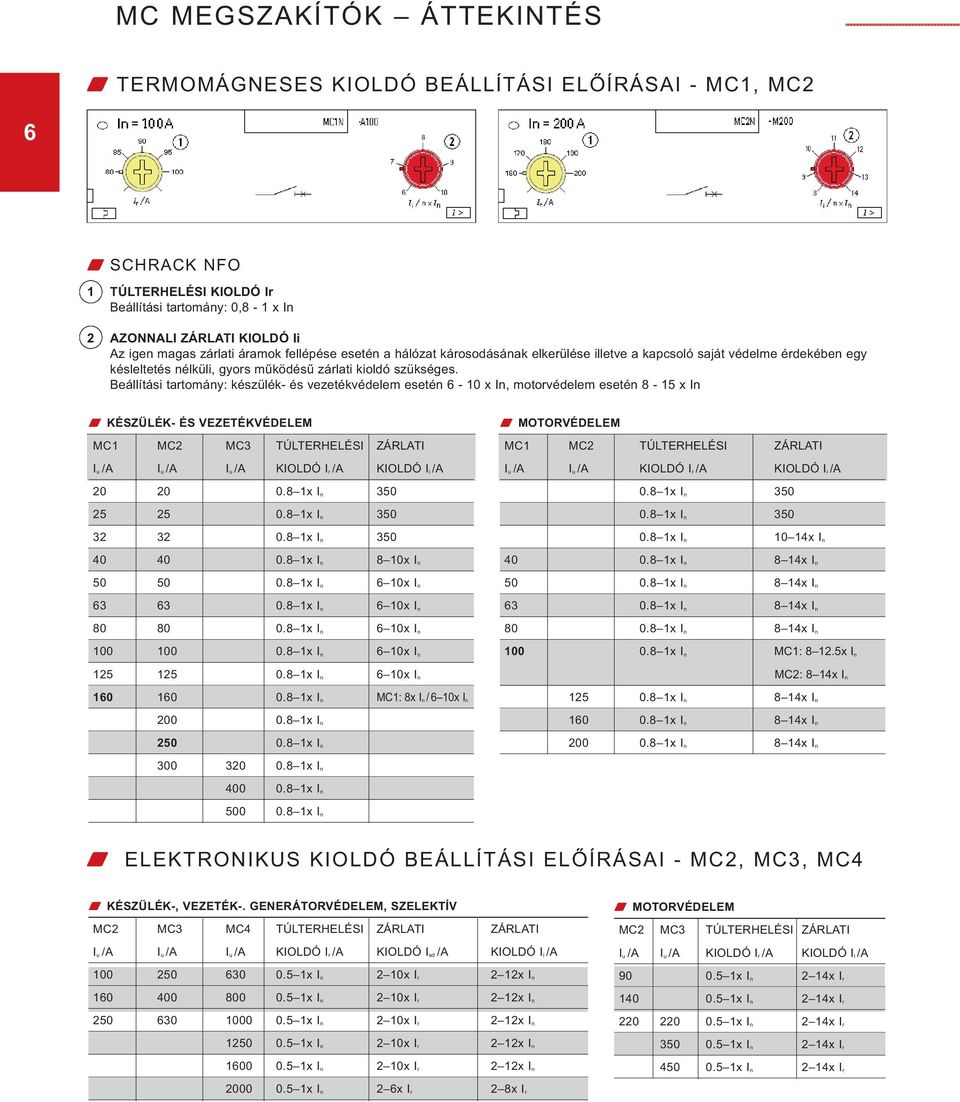

14 MC MEGSZAKÍTÓK ÁTTEKINTÉS TERMOMÁGNESES KIOLDÓ BEÁLLÍTÁSI ELŐÍRÁSAI - MC1, MC2 6 SCHRACK NFO 1 TÚLTERHELÉSI KIOLDÓ Ir Beállítási tartomány: 0,8-1 x In 2 AZONNALI ZÁRLATI KIOLDÓ Ii Az igen magas zárlati áramok fellépése esetén a hálózat károsodásának elkerülése illetve a kapcsoló saját védelme érdekében egy késleltetés nélküli, gyors működésű zárlati kioldó szükséges. Beállítási tartomány: készülék- és vezetékvédelem esetén 6-10 x In, motorvédelem esetén 8-15 x In KÉSZÜLÉK- ÉS VEZETÉKVÉDELEM MC1 MC2 MC3 TÚLTERHELÉSI ZÁRLATI Iu /A Iu /A Iu /A KIOLDÓ Ir /A KIOLDÓ Ii /A x In x In x In x In 8 10x In x In 6 10x In x In 6 10x In x In 6 10x In x In 6 10x In x In 6 10x In x In MC1: 8x In / 6 10x In x In x In MOTORVÉDELEM MC1 MC2 TÚLTERHELÉSI ZÁRLATI Iu /A Iu /A KIOLDÓ Ir /A KIOLDÓ Ii /A 0.8 1x In x In x In 10 14x In x In 8 14x In x In 8 14x In x In 8 14x In x In 8 14x In x In MC1: x In MC2: 8 14x In x In 8 14x In x In 8 14x In x In 8 14x In x In x In x In ELEKTRONIKUS KIOLDÓ BEÁLLÍTÁSI ELŐÍRÁSAI - MC2, MC3, MC4 KÉSZÜLÉK-, VEZETÉK-. GENERÁTORVÉDELEM, SZELEKTÍV MC2 MC3 MC4 TÚLTERHELÉSI ZÁRLATI ZÁRLATI Iu /A Iu /A Iu /A KIOLDÓ Ir /A KIOLDÓ Isd /A KIOLDÓ Ii /A x In 2 10x Ir 2 12x In x In 2 10x Ir 2 12x In x In 2 10x Ir 2 12x In x In 2 10x Ir 2 12x In x In 2 10x Ir 2 12x In MOTORVÉDELEM MC2 MC3 TÚLTERHELÉSI ZÁRLATI Iu /A Iu /A KIOLDÓ Ir /A KIOLDÓ Ii /A x In 2 14x Ir x In 2 14x Ir x In 2 14x Ir x In 2 14x Ir x In 2 14x Ir x In 2 6x Ir 2 8x Ir

15 MC MEGSZAKÍTÓK ÁTTEKINTÉS ELEKTRONIKUS KIOLDÓ BEÁLLÍTÁSI ELŐÍRÁSAI - MC2, MC3, MC4 7 1 TÚLTERHELÉSI KIOLDÓ Ir A túlterhelési kioldó 13 fokozatban (0,5-tõl - 1 x In-ig) állítható be. A névleges áram (In) a beállított faktorral megszorozva a számított túlterhelési kioldási áramot (Ir) adja meg. 2 IDŐKÉSLELTETÉS BEÁLLÍTÁSA tr Az elektronikus kioldók egy bimetall jeleggörbéjét utánozzák. Míg minden egyes mechanikus bimetall saját, meghatározott karakterisztikával rendelkezik, addig az elektronika által eltérő jelleggörbék (különböző időkésleltetéssel) képezhetők. Az időkésleltetés az a beállított időtartam, amelynek leteltével a megszakító 6 x Ir túlterhelés esetén kiold. Egy általános megszakító esetén a kioldás kb másodperc után megtörténik. A beállításkor a következő értékek választhatók: tr = 2, 4, 6, 8, 10, 14, 17, 20 vagy (túlterhelésvédelem nélkül). Általános felhasználásoknál tr = 10s a beállítandó érték. 3 KÉSLELTETETT ZÁRLATI KIOLDÓ Isd A hálózatok szelektív kialakításához szelektív zárlati kioldó áll rendelkezésre. Ha a zárlati áram eléri a kioldó beállított megszólalási értékét (2-10 x Ir), a beállított késleltetési idő (tsd) letelte után a megszakító kiold. 4 IDŐKÉSLELTETÉS tsd A zárlati kioldó megszólalási ideje 9 fokozatban állítható be ms között. 5 AZONNALI ZÁRLATI KIOLDÓ Ii Szelektív hálózatkalakítás mellett is az igen magas zárlati áramok fellépése miatt a hálózat károsodásának elkerülése, illetve a kapcsoló saját védelme érdekében késleltetés nélküli zárlati kioldó szükséges. Az azonnali zárlati kioldó megszólalási ideje 2-12 x In tartományban választható. 6 I 2 t BEÁLLÍTÁS BE/KI Túlterhelés esetén a megszakító áramfüggő késleltetéssel old ki. Mihelyt a túláram a zárlati kioldó megszólalási értékét (Ii) meghaladja, a túlterhelési jelleggörbe hirtelen letörik. A kioldás a késleltetési idő letelte után a milliszekundum tartományban következik be. A jelleggörbében fellépő törés a szelektivitást veszélyezteti, ha aláosztott védelmi eszközként olvadó biztosító lett választva. Ezért az elektronika egy olyan megoldást nyújt, mely lehetővé teszi a kioldási idő megemelését (I 2 t = BE). Ezáltal a realizált kioldási időt a maximálisan átengedett termikus energia (I 2 t) határozza meg. 7 FÖLDZÁRLATVÉDELEM Ig (OPCIONÁLIS) A földzárlatokat - melyek fellépésekor a zárlati kioldó nem szólal meg - a beállított földzárlatvédelem (Ig) felismeri és lekapcsolja. A megszólalási érték 0,3-1 x In között, beállítható időkésleltetéssel (tg) válaszható. 8 IDŐKÉSLELTETÉS tg A földzárlatvédelmi kioldó időkésleltetésével (tg = ms) földzárlat esetén a hibaforrás is szelektíven lekapcsolható. 9 TÚLTERHELÉS JELZÉS A LED a megszakító kioldása előtt világít, amennyiben az elektronika a túlterhelést felismerte. A túlterhelési kioldási áram (Ir) 70%-ának elérésénél a LED állandóan világít, 100%-ától lassan, 120%-ától pedig gyorsan villog. A megszakító kioldási jelleggörbének megfelelő idő után lekapcsol. 10 ADATÁTVITELI CSATLAKOZÓ Az üzemi adatok számítógéppel vagy DMI-modullal történő lekérdezését, elemzését szolgálja. A DMI-modul (opcionális) lehetővé teszi az áramértékek kijelzését, kiértékelését és rögzítését. Intergrált motorindító funkciókkal rendelkezik, továbbá elektronikus kioldóval szerelt megszakítóknál biztosítja a parametrizálását és vezérlését. Opcionális buszcsatolóval automatizálási rendszerek (PLC) csatlakoztatása is lehetséges.

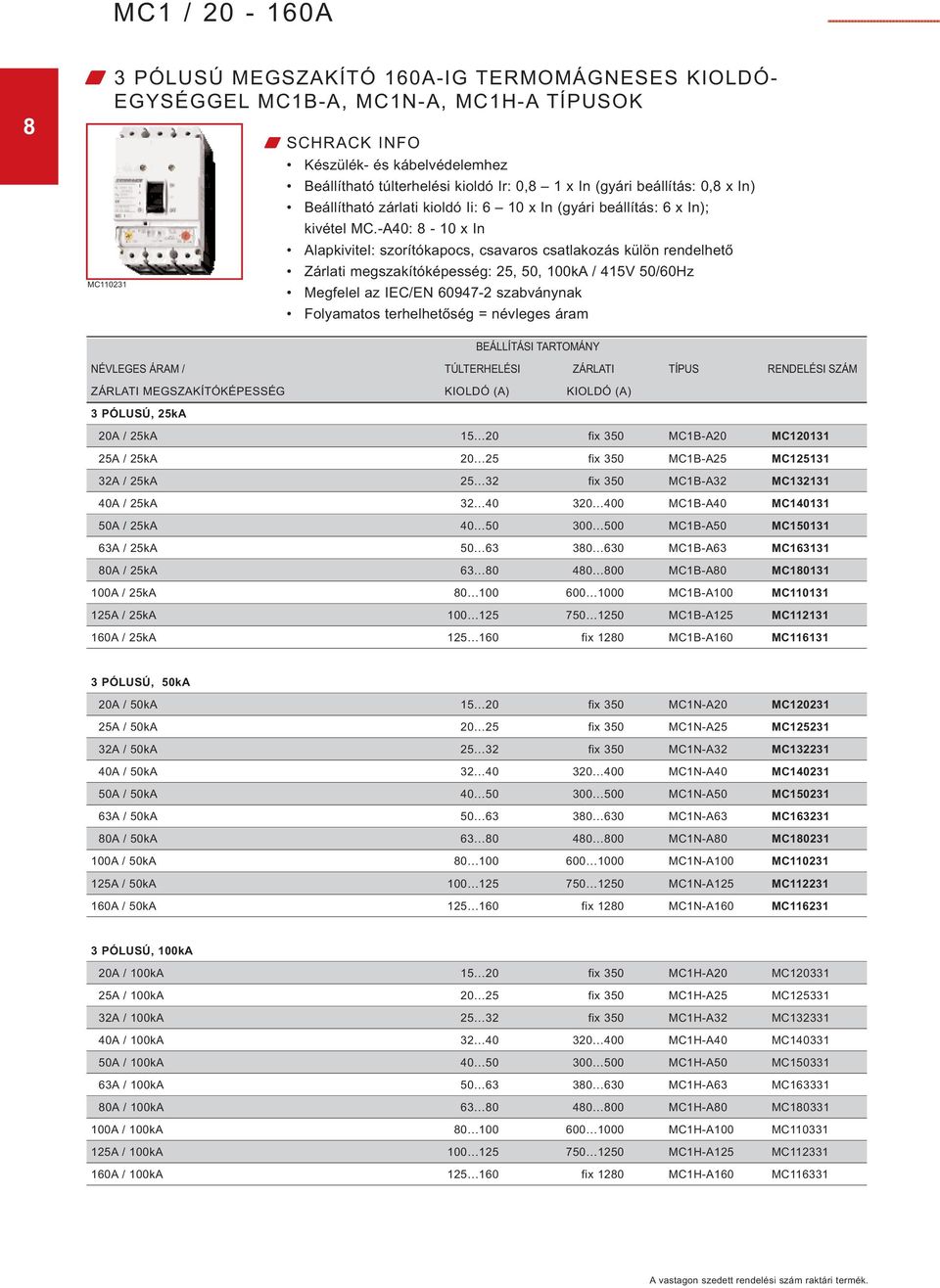

16 MC1 / A 8 3 PÓLUSÚ MEGSZAKÍTÓ 160A-IG TERMOMÁGNESES KIOLDÓ- EGYSÉGGEL MC1B-A, MC1N-A, MC1H-A TÍPUSOK MC Készülék- és kábelvédelemhez Beállítható túlterhelési kioldó Ir: 0,8 1 x In (gyári beállítás: 0,8 x In) Beállítható zárlati kioldó Ii: 6 10 x In (gyári beállítás: 6 x In); kivétel MC.-A40: 8-10 x In Alapkivitel: szorítókapocs, csavaros csatlakozás külön rendelhető Zárlati megszakítóképesség: 25, 50, 100kA / 415V 50/60Hz Megfelel az IEC/EN szabványnak Folyamatos terhelhetőség = névleges áram BEÁLLÍTÁSI TARTOMÁNY NÉVLEGES ÁRAM / TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM ZÁRLATI MEGSZAKÍTÓKÉPESSÉG KIOLDÓ (A) KIOLDÓ (A) 3 PÓLUSÚ, 25kA 20A / 25kA fix 350 MC1B-A20 MC A / 25kA fix 350 MC1B-A25 MC A / 25kA fix 350 MC1B-A32 MC A / 25kA MC1B-A40 MC A / 25kA MC1B-A50 MC A / 25kA MC1B-A63 MC A / 25kA MC1B-A80 MC A / 25kA MC1B-A100 MC A / 25kA MC1B-A125 MC A / 25kA fix 1280 MC1B-A160 MC PÓLUSÚ, 50kA 20A / 50kA fix 350 MC1N-A20 MC A / 50kA fix 350 MC1N-A25 MC A / 50kA fix 350 MC1N-A32 MC A / 50kA MC1N-A40 MC A / 50kA MC1N-A50 MC A / 50kA MC1N-A63 MC A / 50kA MC1N-A80 MC A / 50kA MC1N-A100 MC A / 50kA MC1N-A125 MC A / 50kA fix 1280 MC1N-A160 MC PÓLUSÚ, 100kA 20A / 100kA fix 350 MC1H-A20 MC A / 100kA fix 350 MC1H-A25 MC A / 100kA fix 350 MC1H-A32 MC A / 100kA MC1H-A40 MC A / 100kA MC1H-A50 MC A / 100kA MC1H-A63 MC A / 100kA MC1H-A80 MC A / 100kA MC1H-A100 MC A / 100kA MC1H-A125 MC A / 100kA fix 1280 MC1H-A160 MC A vastagon szedett rendelési szám raktári termék.

17 MC1 / A 4 PÓLUSÚ MEGSZAKÍTÓ 160A-IG TERMOMÁGNESES KIOLDÓ- EGYSÉGGEL MC1B-4-A, MC1N-4-A, MC1H-4-A TÍPUSOK Készülék- és kábelvédelemhez 100% -os túlterhelés- és zárlatvédelem a 4. pólusban is Beállítható túlterhelési kioldó Ir: 0,8 1 x In (gyári beállítás: 0,8 x In) Beállítható zárlati kioldó Ii: 6 10 x In (gyári beállítás: 6 x In); 9 MC kivétel MC.-A40: 8-10 x In Alapkivitel: szorítókapocs, csavaros csatlakozás külön rendelhető Zárlati megszakítóképesség: 25, 50, 100kA / 415V 50/60Hz Megfelel az IEC/EN szabványnak Folyamatos terhelhetőség = névleges áram BEÁLLÍTÁSI TARTOMÁNY NÉVLEGES ÁRAM / TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM ZÁRLATI MEGSZAKÍTÓKÉPESSÉG KIOLDÓ (A) KIOLDÓ (A) 4 PÓLUSÚ, 25kA 20A / 25kA fix 350 MC1B-4-A20 MC A / 25kA fix 350 MC1B-4-A25 MC A / 25kA fix 350 MC1B-4-A32 MC A / 25kA MC1B-4-A40 MC A / 25kA MC1B-4-A50 MC A / 25kA MC1B-4-A63 MC A / 25kA MC1B-4-A80 MC A / 25kA MC1B-4-A100 MC A / 25kA MC1B-4-A125 MC A / 25kA fix 1280 MC1B-4-A160 MC PÓLUSÚ, 50kA 20A / 50kA fix 350 MC1N-4-A20 MC A / 50kA fix 350 MC1N-4-A25 MC A / 50kA fix 350 MC1N-4-A32 MC A / 50kA MC1N-4-A40 MC A / 50kA MC1N-4-A50 MC A / 50kA MC1N-4-A63 MC A / 50kA MC1N-4-A80 MC A / 50kA MC1N-4-A100 MC A / 50kA MC1N-4-A125 MC A / 50kA fix 1280 MC1N-4-A160 MC PÓLUSÚ, 100kA 20A / 100kA fix 350 MC1H-4-A20 MC A /100kA fix 350 MC1H-4-A25 MC A / 100kA fix 350 MC1H-4-A32 MC A / 100kA MC1H-4-A40 MC A / 100kA MC1H-4-A50 MC A / 100kA MC1H-4-A63 MC A / 100kA MC1H-4-A80 MC A / 100kA MC1H-4-A100 MC A / 100kA MC1H-4-A125 MC A / 100kA fix 1280 MC1H-4-A160 MC A vastagon szedett rendelési szám raktári termék.

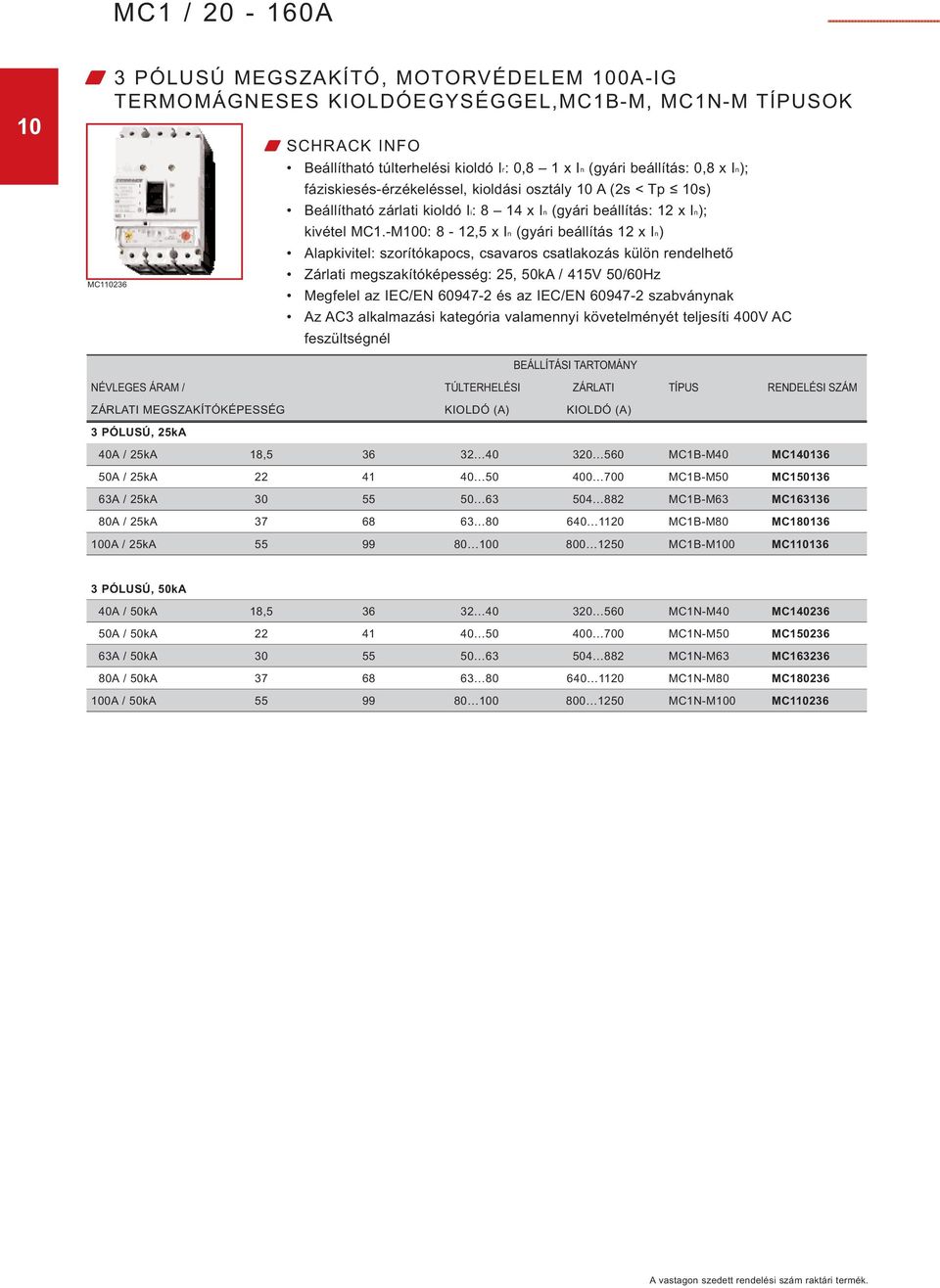

18 MC1 / A 10 3 PÓLUSÚ MEGSZAKÍTÓ, MOTORVÉDELEM 100A-IG TERMOMÁGNESES KIOLDÓEGYSÉGGEL,MC1B-M, MC1N-M TÍPUSOK MC Beállítható túlterhelési kioldó Ir: 0,8 1 x In (gyári beállítás: 0,8 x In); fáziskiesés-érzékeléssel, kioldási osztály 10 A (2s < Tp 10s) Beállítható zárlati kioldó Ii: 8 14 x In (gyári beállítás: 12 x In); kivétel MC1.-M100: 8-12,5 x In (gyári beállítás 12 x In) Alapkivitel: szorítókapocs, csavaros csatlakozás külön rendelhető Zárlati megszakítóképesség: 25, 50kA / 415V 50/60Hz Megfelel az IEC/EN és az IEC/EN szabványnak Az AC3 alkalmazási kategória valamennyi követelményét teljesíti 400V AC feszültségnél BEÁLLÍTÁSI TARTOMÁNY NÉVLEGES ÁRAM / TÚLTERHELÉSI ZÁRLATI TÍPUS RENDELÉSI SZÁM ZÁRLATI MEGSZAKÍTÓKÉPESSÉG KIOLDÓ (A) KIOLDÓ (A) 3 PÓLUSÚ, 25kA 40A / 25kA 18, MC1B-M40 MC A / 25kA MC1B-M50 MC A / 25kA MC1B-M63 MC A / 25kA MC1B-M80 MC A / 25kA MC1B-M100 MC PÓLUSÚ, 50kA 40A / 50kA 18, MC1N-M40 MC A / 50kA MC1N-M50 MC A / 50kA MC1N-M63 MC A / 50kA MC1N-M80 MC A / 50kA MC1N-M100 MC A vastagon szedett rendelési szám raktári termék.

19 MC1 / A TERHELÉSKAPCSOLÓ 160A-IG, MC1-PN, MC1-PN-4, MC1-N, MC1-N-4 TÍPUSOK MC Folyamatos terhelhetőség 160 A-ig Kioldóegységet nem tartalmaz MC1-PN állás, nem távkioldható MC1-N állás, távkioldható munkaáramú / feszültségcsökkenési kioldóval vagy távműködtethető motorral, kioldásjelző segédérintkező beépíthető Alapkivitel: szorítókapocs, csavaros csatlakozás külön rendelhető Megfelel az IEC/EN és a VDE 0113 szerinti főkapcsoló jellemzőknek a kényszerkapcsolatot is beleértve Megfelel az IEC/EN és a VDE 0660 szerinti leválasztási jellemzőknek Érintés elleni védelem a VDE 0160: 100. rész szerint Megfelel az IEC/EN szabványnak Folyamatos terhelhetőség = névleges áram Névleges zárlati bekapcsolóképesség: I cm 2,8 ka Zárlati szilárdság (1s): I cw 2 ka 11 NÉVLEGES ÁRAM MAX. ELÕBIZTOSÍTÓ (gl) TÍPUS RENDELÉSI SZÁM 3 PÓLUSÚ, NEM TÁVKIOLDHATÓ 63A 125 A MC1-PN-63 MC A 125 A MC1-PN-100 MC A 125 A MC1-PN-125 MC A 160 A MC1-PN-160 MC PÓLUSÚ, NEM TÁVKIOLDHATÓ 63A 125 A MC1-PN-4-63 MC A 125 A MC1-PN MC A 125 A MC1-PN MC A 160 A MC1-PN MC PÓLUSÚ, TÁVKIOLDHATÓ 63A 125 A MC1-N-63 MC A 125 A MC1-N-100 MC A 125 A MC1-N-125 MC A 160 A MC1-N-160 MC PÓLUSÚ, TÁVKIOLDHATÓ 63A 125 A MC1-N-4-63 MC A 125 A MC1-N MC A 125 A MC1-N MC A 160 A MC1-N MC A vastagon szedett rendelési szám raktári termék.

20 MC1 / A 12 HIBAÁRAMKIOLDÓ EGYSÉG, MC1-N-XFI.R, MC1-N-4-XFI.R, MC1-N-XFI.U, MC1-N-4-XFI.U TÍPUSOK Egy- és háromfázisú rendszerben alkalmazható Lüktetőegyenáram érzékeny 3 és 4 pólusú MC1.. megszakítóhoz és MC1-N terheléskapcsolóhoz Működési feszültség tartomány: Ue = V 50/60Hz Megfelel az IEC/EN szabványnak Hozzáépítés alulról 100, oldalról 125A-ig MC MŰSZAKI ADATOK 30mA névleges hibaáram esetén a késleltetési idő 10ms Hibajelzés a készüléken található sárga LED segítségével a névleges hibaáram 30%-ánál nagyobb hibaáram esetén Hibajelző segédérintkező (max. kettő) beszerelhető, záró - MM216376, nyitó - MM (lásd a 13. oldalon), a RESET gombbal visszaállíthatók Amennyiben hibajelző segédérintkezőt hibaáramkapcsolóban használunk, akkor a nyitóérintkező záróérintkezőként, míg a záróérintkező nyitóérintkezőként működik. Az MC1-XFI...U típus nem használható munkaáramú- és feszültségcsökkenési kioldóval valamint előresiető segédérintkezővel A névleges zárlati megszakítóképességet a beépített MC1 megszakító, MC1-N terheléskapcsló esetén az előtétbiztosító határozza meg. TÍPUSHOZ MÉRÉSI HIBAÁRAM (I Dn ) KÉSLELTETÉSI IDÕ (ms) TÍPUS RENDELÉSI SZÁM 3 PÓLUSÚ, HOZZÁÉPÍTÉS JOBBRÓL 160 A-IG MC1-N MC1-XFI30R MC MC1-N MC1-XFI300R MC MC1-N , 60, 150, 300, 450 MC1-XFIR MC PÓLUSÚ, HOZZÁÉPÍTÉS JOBBRÓL 160 A-IG MC1-4 / MC1-N MC1-4-XFI30R MC MC1-4 / MC1-N MC1-4-XFI300R MC MC1-4 / MC1-N , 60, 150, 300, 450 MC1-4-XFIR MC PÓLUSÚ, HOZZÁÉPÍTÉS ALULRÓL 100 A-IG MC1-N MC1-XFI30U MC MC1-N MC1-XFI300U MC MC1-N , 60, 150, 300, 450 MC1-XFIU MC PÓLUSÚ, HOZZÁÉPÍTÉS ALULRÓL 100 A-IG MC1-4 / MC1-N MC1-4-XFI30U MC MC1-4 / MC1-N MC1-4-XFI300U MC MC1-4 / MC1-N , 60, 150, 300, 450 MC1-4-XFIU MC A vastagon szedett rendelési szám raktári termék.

21 MC1 / A ÁLLÁS- ÉS HIBAJELZŐ SEGÉDÉRINTKEZŐK, M22 TÍPUS A főérintkezőkkel egyszerre kapcsol, jelzési és reteszelési feladatok ellátására Hibajelző segédérintkező jelzés: munkaáramú, feszültségcsökkenési, túlterhelési és zárlati kioldóval történő kioldás esetén 13 MM MŰSZAKI ADATOK Terhelhetőség: AC15: 4A / 230V AC DC13: 3A / 24V DC A hibajelző segédérintkező megegyezik az állásjelző segédérintkezővel. A funkcióját az dönti el, hogy melyik segédérintkező pozícióba helyezzük el a megszakítóban (a hibajelző segédérintkező a baloldalra kerül) Maximális beépíthetőség: 1db állásjelző és 1db hibajelző segédérintkező LEÍRÁS TÍPUS RENDELÉSI SZÁM 1 záró segédérintkezõ csavaros sorozatkapoccsal M22-K10 MM nyitó segédérintkezõ csavaros sorozatkapoccsal M22-K01 MM záró segédérintkezõ rugós sorozatkapoccsal M22-CK20 MM nyitó segédérintkezõ rugós sorozatkapoccsal M22-CK02 MM nyitó és 1 záró segédérintkezõ rugós sorozatkapoccsal M22-CK11 MM ELŐRESIETŐ SEGÉDÉRINTKEZŐ, MC1-XHIVL TÍPUS MC Reteszelési és terhelésleválasztási feladatokhoz. MŰSZAKI ADATOK Előresietés be- és kikapcsolásnál (kézi működtetés): kb. 20ms Nem kombinálható MC1-XA... munkaáramú kioldóval és MC1-XU... feszültségcsökkenési kioldóval Terhelhetőség: AC15: 4A / 230V AC DC13: 3A / 24V DC Maximális beépíthetőség a segédérintkezőkkel: 1db előresiető állásjelző segédérintkező LEÍRÁS TÍPUS RENDELÉSI SZÁM Előresiető segédérintkező, 2 záró, 3m-es vezetékkel MC1-XHIVL MC A vastagon szedett rendelési szám raktári termék.

66 W SCHRACK INFO W KOCSIZÓ SZERKEZET, MC4 MEGSZAKÍTÓHOZ W MŰSZAKI ADATOK. 3 és 4 pólusú kivitel MC4 megszakítókhoz és MC4-N terheléskapcsolókhoz
