A WIA elektrohajók haladását beépített villanymotorok, az ehhez szükséges energiát 48v névleges egyenfeszültségő elektrokémiai áramforrások, kémiai akkumulátorok biztosítják.

1 A WIA elektrohajók haladását beépített villanymotorok, az ehhez szükséges energiát 48v névleges egyenfeszültségő elektrokémiai áramforrások, kémiai akkumulátorok biztosítják. A hajók meghajtását egy- vagy kettı, fokozatmentesen szabályozott 15kW teljesítményő BLDC elektromotor, az energia tárolását motoronként egy ólom-zselés akkumulátor telep végzi. A hajózás egyéb villamos berendezései: orrsugárkormány, fenékvíz szivattyú, fedélzeti- és kabin világítás, rádió- és helymeghatározó rendszerek 12v feszültségőek, az áramellátást egy kötött elektrolitú akkumulátor biztosítja. A hajózásnál elhasznált energia pótlása a kikötık 220v elektromos hálózatából a hajóba épített automata akkumulátor töltıivel történik. Ezek jó hatásfokú, korszerő nagyfrekvenciás kapcsolóüzemő berendezések, az akkumulátorok légmentesen zártak és teljesen karbantartásmentesek. A hajó elektromos fogyasztói rövid fıáramköri kábelezéssel egy vezérelhetı kapcsolóegységen keresztül vannak az akkumulátorokhoz kapcsolva, ezek kapcsolása és az akkumulátorok felügyelete egy érintıképernyırıl távvezérelve történik. A képernyı intelligens kezelı programja egy több részre osztott színes grafikus felületen feladatonként egymásba épülı menü rendszert tartalmaz. A fokozott megbízhatóság és a független kezelhetıség érdekében két motoros meghajtás esetén a bal és a jobb motornak két független képernyıje van vezetıállásonként. Ezek fımenü pontjai és a kezelésük módja teljesen azonos, az almenükben a jobb oldali képernyı tartalmazza a hajózásban gyakrabban használtakat. A hajó felügyeleti rendszer egy vagy két további nagyobb mérető beltéri kabin érintıképernyıvel és GSM adatátviteli egység kapcsolható. Ez utóbbi mobiltelefonról történı távvezérlést is biztosít. A vezérlés alapértelmezetten bekapcsolt állapotú. A használaton kívüli képernyı képe az 1. ábrán látható, középen a hajó üdvözlı fényképével vagy emblémával. A képernyı alsó és felsı részén látható színes sávdiagram csíkok a képernyın minden menüben ismétlıdnek. A kék sávdiagram a hozzátartozó akkutelep töltöttségével, a piros sávdiagram ugyanezen telep áramával arányos hosszúságú. Az alsó zöld sávdiagram hossza a képernyı fényerejével arányos és az kézzel módosítható. Helyezzük ujjunkat erre a csíkra és húzzuk azt balra, a fényerısség és a zöld sáv hossza lecsökken. Jobbra húzással a fényerı növelhetı. Ezzel a zöld sávdiagrammal a fényerı minden menüben állítható és a további menü pontokra is automatikusan öröklıdni fog. A sárga sáv az egyes menüpontokból való általános visszalépésre szolgál. Erre a fımenü elsajátítása után már csak ritkán, fıleg csak ha elfelejtettünk valamit akkor lesz majd szükségünk. A felsı képernyı középsı részét megérintve a fımenübe lépünk.

A hajózás egyéb villamos berendezései: orrsugárkormány, fenékvíz szivattyú, fedélzeti- és kabin világítás, rádió- és helymeghatározó rendszerek 12v feszültségőek, az áramellátást egy kötött

2 A színes sávok jelentését már ismerjük, a megjelenı négy világoskék kapcsoló mezı érintésével a felirattal jelzett almenükbe léphetünk. Ez a felosztás és tartalom a legtöbb menüpont alatt láthatatlanul is öröklıdik, érdemes ezt fejben tartani, mert így az egyes menüpontok között visszalépések nélkül könnyen válthatunk. A vissza gomb érintésével az elızı képernyıképhez jutunk. A fımenübıl a mőszerek feliratú mezı érintésével a mőszer almenübe lépünk. Az érintést követıen ennek a mezınek narancs színőre válása jelzi a kapcsolást. Ebben a mőszer választó menüben a bal felsı mezıvel a kormány szögállás jelzı mőszert és az ivóvíztartály szintjelzı mőszert jeleníthetjük meg. Ebben az állásban a felsı színes sávdiagram mérete és színezése az aktuális mőszerekhez igazodik, minden más esetben a hozzá kapcsolt 48v akkutelepét mutatja. Jegyezzük meg, hogy a kiválasztott menübıl a belépési pont ismételt megnyomásával az adott menübıl egyet visszaléphetünk. Az alábbi képet a mőszer választó menü kormányszög gombjával aktiváltuk. Ez a menü örökölte a mőszer választó beosztását, így a kijelzı bal felsı részének érintésével egy menüt visszaléphetünk vagy a bal alsó mezıvel a Gépház, a jobb felsıvel a kapcsolók, a jobb alsóval az 48v akkumulátor menübe léphetünk.

A vissza gomb érintésével az elızı képernyıképhez jutunk. A fımenübıl a mőszerek feliratú mezı érintésével a mőszer almenübe lépünk.

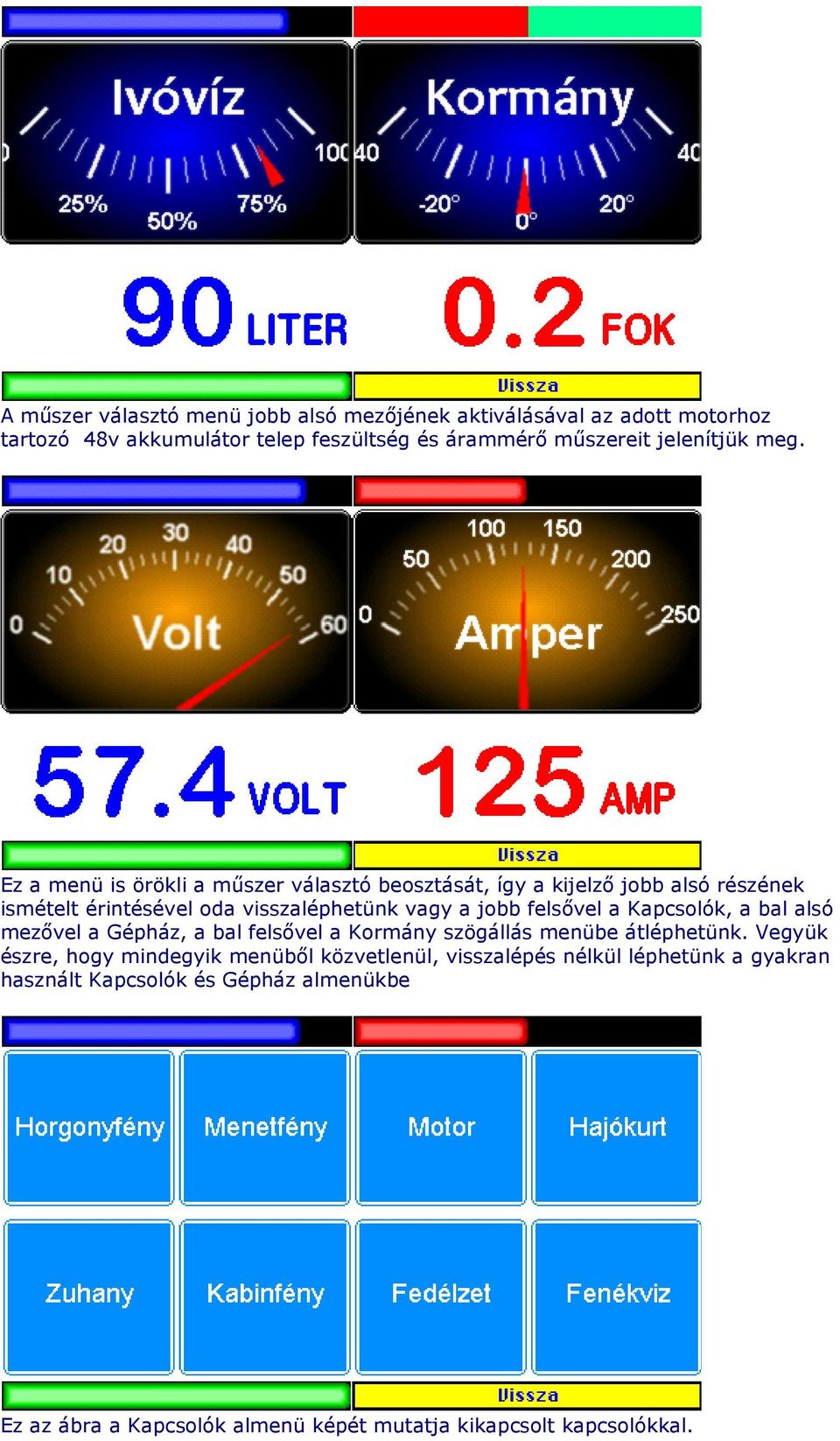

A mőszer választó menü jobb alsó mezıjének aktiválásával az adott motorhoz tartozó 48v akkumulátor telep feszültség és árammérı mőszereit jelenítjük meg.

3 A mőszer választó menü jobb alsó mezıjének aktiválásával az adott motorhoz tartozó 48v akkumulátor telep feszültség és árammérı mőszereit jelenítjük meg. Ez a menü is örökli a mőszer választó beosztását, így a kijelzı jobb alsó részének ismételt érintésével oda visszaléphetünk vagy a jobb felsıvel a Kapcsolók, a bal alsó mezıvel a Gépház, a bal felsıvel a Kormány szögállás menübe átléphetünk. Vegyük észre, hogy mindegyik menübıl közvetlenül, visszalépés nélkül léphetünk a gyakran használt Kapcsolók és Gépház almenükbe Ez az ábra a Kapcsolók almenü képét mutatja kikapcsolt kapcsolókkal.

Ez a menü is örökli a mőszer választó beosztását, így a kijelzı jobb alsó részének ismételt érintésével oda visszaléphetünk vagy a jobb felsıvel a

4 A Kapcsolók almenü a hajó elektromos áramköreinek be- és kikapcsolására szolgál, melyet a mezı érintésével mőködtetünk. A mezı érintése az aktuális állapotot váltja, a kék a kikapcsolt, a narancs sárga az áramkör bekapcsolt állapotot jeleníti meg. A menübıl való Vissza lépés a kapcsolók állapotát nem változtatja meg. Ebbıl következıen a menübe belépéskor látható narancs sárga mezık egy korábban aktivált, és jelenleg is érvényes kapcsolási állapotot mutatnak. A kétmotoros hajónál a bal oldali Kapcsolók menő elızıtıl eltérı tartalmú, a müködtetése azonos módon történik. A kapcsolók a feliratnak megfelelı áramköröket aktiválják. A motor jelő kapcsolóval a gázkar reteszelhetı véletlen vagy illetéktelen mőködtetés ellen. A Gépház menü színes sávdiagramjainak jelentése ismert, a 8 db rövidebb fénysáv a hajó kapcsolt áramköreinek visszajelzésére szolgál, azoknak a Kapcsoló menüben való elhelyezkedésével azonos sorrendben és jelentéssel.

Ebbıl következıen a menübe belépéskor látható narancs sárga mezık egy korábban aktivált, és jelenleg is érvényes kapcsolási állapotot mutatnak.

A 48v meghajtó akkumulátor telep aktuális feszültség értéke kék, az áramerısség piros számjegyekkel van kijelezve, a mértékegységek azonos színezésőek.

5 A 48v meghajtó akkumulátor telep aktuális feszültség értéke kék, az áramerısség piros számjegyekkel van kijelezve, a mértékegységek azonos színezésőek. Ugyanez a Gépház menő bekapcsolt menetfénnyel és visszajelzéssel, a háttér itt automatikusa sötétre váltva jelenik meg. A Gépház menübıl szintén Vissza lépés nélkül is az almenükbe léphetünk a fımenü beosztása szerint. A fımenő Irattár almenüje hasonló felépítéső, színezése kismértékben eltérı.

Ugyanez a Gépház menő bekapcsolt menetfénnyel és visszajelzéssel, a háttér itt automatikusa sötétre váltva

Az innen megnyitható almenük ennek a menünek a szerkezetét öröklik, a feliratok szerinti jelentéstartalommal. A vesztegzár a billentyőzet lezárására szolgál, a fenti képpel.

6 Az innen megnyitható almenük ennek a menünek a szerkezetét öröklik, a feliratok szerinti jelentéstartalommal. A vesztegzár a billentyőzet lezárására szolgál, a fenti képpel. A menü Vissza fénysávja és funkciója a helyes kódszó billentyőzésével (DOG) állítható vissza. A Térkép almenüben a Balaton kikötıi szerepelnek a rendelkezésre álló memória kapacitástól függı részletességgel. Ez rossz idıben vagy éjszaka nem helyettesíti egy GPS helymeghatározó rendszer alkalmazását. Az Irattár Kiegészítık almenüje új egyedi igények szerint készített programok kipróbálására nyújtanak lehetıséget, amelyek még fejlesztés vagy tesztelés alatt állnak. Figyelmeztetések: A program és a szolgáltatások jelenleg is folyamatos fejlesztés alatt állnak. Az új program változatok és tartalmak a gyártó honlapjáról letölthetık és személyi számítógéprıl frissíthetık (RS232). Mivel ezek mőködése általában új érzékelık és jeladók csatlakoztatását is igényli a frissítés nem jelenti automatikusan minden további kiegészítés nélkül a korábbi modellek csereszabatosságát. Ez a készülék nem alkalmas arra, hogy gyerekek vagy olyan személyek használják, akik szellemileg vagy testileg korlátozottak, továbbá tapasztalatlan felhasználók részére sem ajánlott. Ezeket a személyeket egy tapasztalt személy fel kell, hogy világosítsa testi éppségük érdekében, továbbá a gyerekek mindig felnıtt felügyelete mellett legyenek, hogy ne játszhassanak a készülékkel.

A Térkép almenüben a Balaton kikötıi szerepelnek a rendelkezésre álló memória kapacitástól függı részletességgel.

7 Jelenleg az alábbi alkalmazások készülnek és lesznek majd elérhetıek Sony CD DVD MArine rádiók távvezérlıje, akkutöltés grafikus adatrögzítıje. A szalon nagymérető távvezérlı panelje.
