1 T Hengerek D Első osztályú a tömörítésben. A Wacker Neuson vibrációs hengerei.

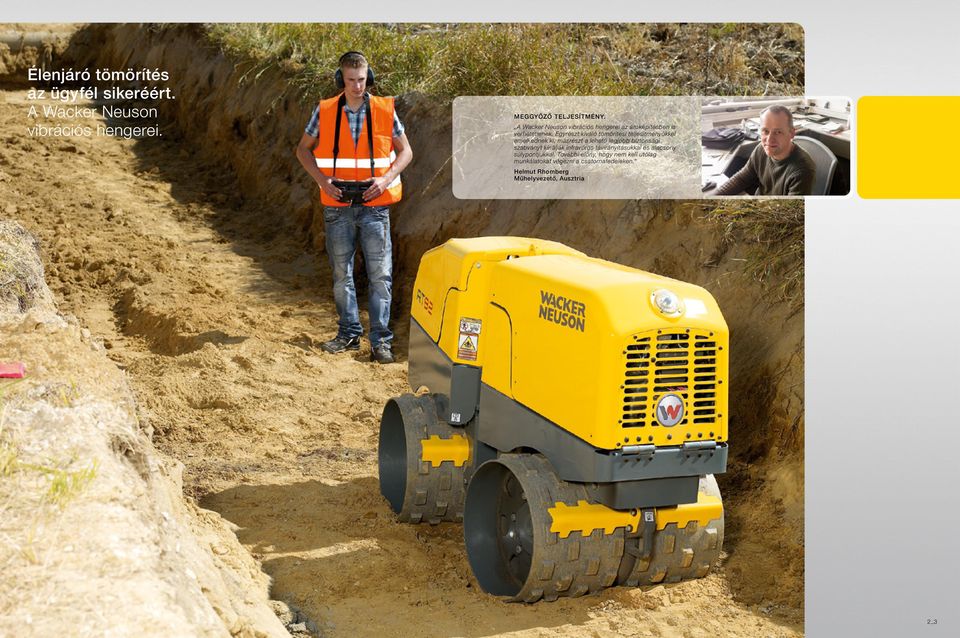

2 Élenjáró tömörítés az ügyfél sikeréért. A Wacker Neuson vibrációs hengerei. MEGGYŐZŐ TELJESÍTMÉNY. A Wacker Neuson vibrációs hengerei az ároképítésben is verhetetlenek. Egyrészt kiváló tömörítési teljesítményükkel emelkednek ki, másrészt a lehető legjobb biztonsági szabványt kínálják infravörös távirányításukkal és alacsony súlypontjukkal. További előny, hogy nem kell utólag munkálatokat végezni a csatornafedeleken. Helmut Rhomberg Műhelyvezető, Ausztria 2_3

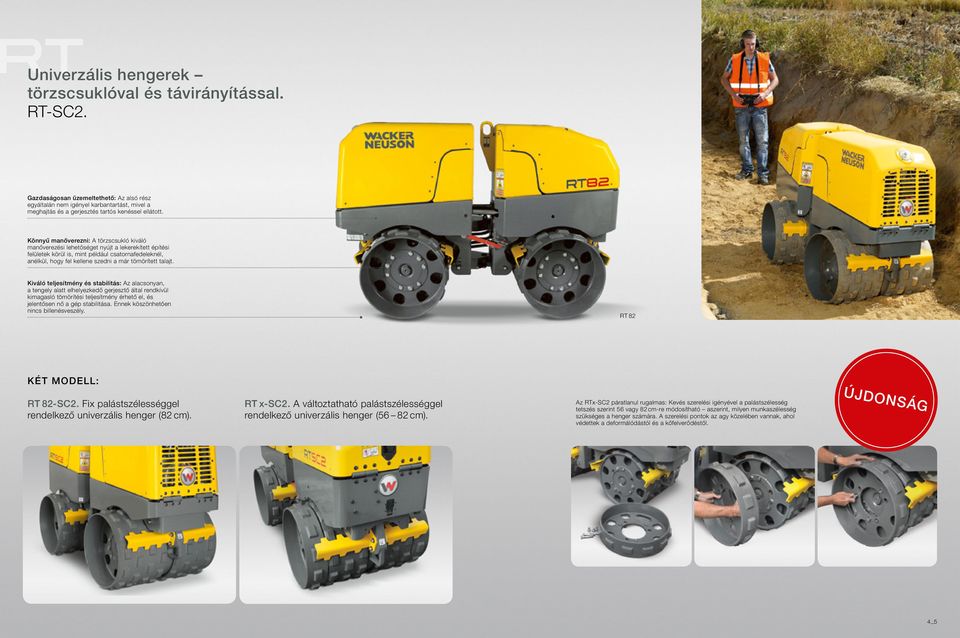

3 T Univerzális hengerek törzscsuklóval és távirányítással. RT-SC2. Gazdaságosan üzemeltethető: Az alsó rész egyáltalán nem igényel karbantartást, mivel a meghajtás és a gerjesztés tartós kenéssel ellátott. Könnyű manőverezni: A törzscsukló kiváló manőverezési lehetőséget nyújt a lekerekített építési felületek körül is, mint például csatornafedeleknél, anélkül, hogy fel kellene szedni a már tömörített talajt. Kiváló teljesítmény és stabilitás: Az alacsonyan, a tengely alatt elhelyezkedő gerjesztő által rendkívül kimagasló tömörítési teljesítmény érhető el, és jelentősen nő a gép stabilitása. Ennek köszönhetően nincs billenésveszély. RT 82 KÉT MODELL: RT 82-SC2. Fix palástszélességgel rendelkező univerzális henger (82 cm). RT x-sc2. A változtatható palástszélességgel rendelkező univerzális henger (56 82 cm). Az RTx-SC2 páratlanul rugalmas: Kevés szerelési igényével a palástszélesség tetszés szerint 56 vagy 82 cm-re módosítható aszerint, milyen munkaszélesség szükséges a henger számára. A szerelési pontok az agy közelében vannak, ahol védettek a deformálódástól és a kőfelverődéstől. ÚJDONSÁG 4_5

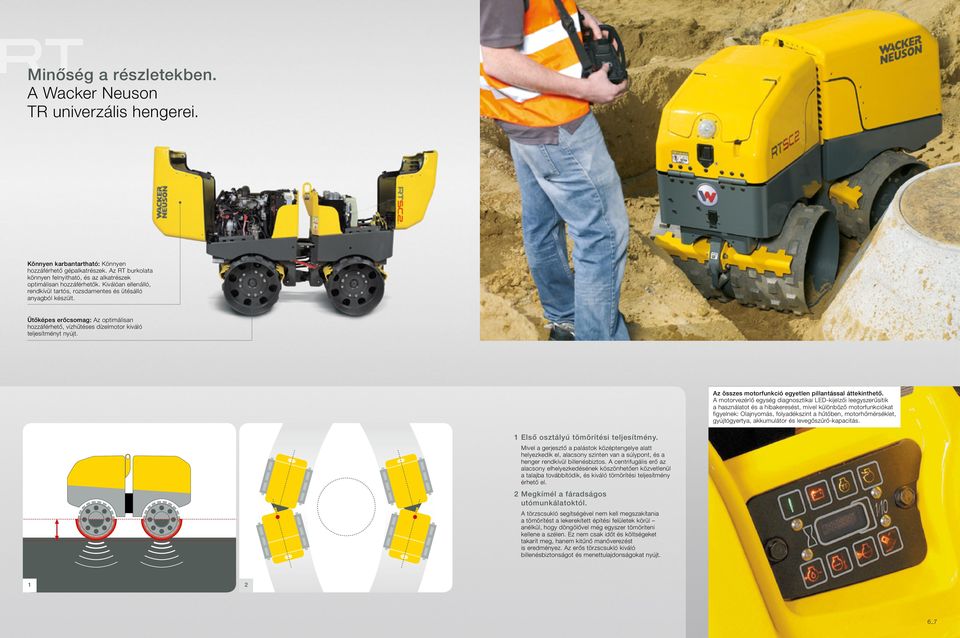

4 T Minőség a részletekben. A Wacker Neuson TR univerzális hengerei. Könnyen karbantartható: Könnyen hozzáférhető gépalkatrészek. Az RT burkolata könnyen felnyitható, és az alkatrészek k optimálisan hozzáférhetők. Kiválóan ellenálló, rendkívül tartós, rozsdamentes és ütésálló anyagból készült. Ütőképes erőcsomag: Az optimálisan hozzáférhető, vízhűtéses dízelmotor kiváló teljesítményt nyújt. Az összes motorfunkció egyetlen pillantással áttekinthető. A motorvezérlő egység diagnosztikai LED-kijelzői leegyszerűsítik a használatot és a hibakeresést, mivel különböző motorfunkciókat figyelnek: Olajnyomás, folyadékszint a hűtőben, motorhőmérséklet, gyújtógyertya, akkumulátor és levegőszűrő-kapacitás. 1 Első osztályú tömörítési teljesítmény. Mivel a gerjesztő a palástok középtengelye alatt helyezkedik el, alacsony szinten van a súlypont, és a henger rendkívül billenésbiztos. A centrifugális erő az alacsony elhelyezkedésének köszönhetően közvetlenül a talajba továbbítódik, és kiváló tömörítési teljesítmény érhető el. 2 Megkímél a fáradságos utómunkálatoktól. A törzscsukló segítségével nem kell megszakítania a tömörítést a lekerekített építési felületek körül anélkül, hogy döngölővel még egyszer tömöríteni kellene a szélen. Ez nem csak időt és költségeket takarít meg, hanem kitűnő manőverezést is eredményez. Az erős törzscsukló kiváló billenésbiztonságot és menettulajdonságokat nyújt _7

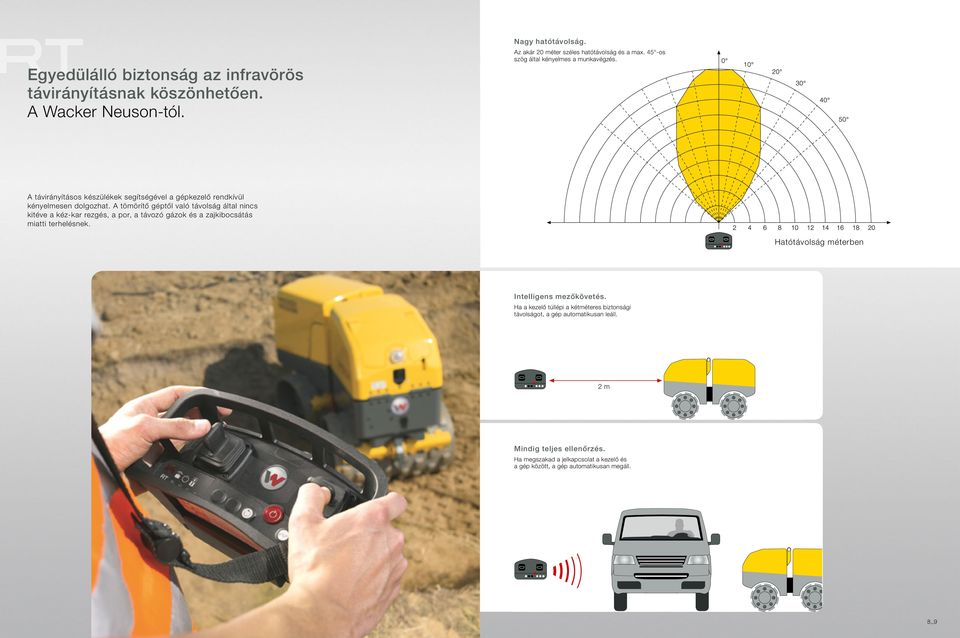

5 T Egyedülálló biztonság az infravörös távirányításnak köszönhetően. A Wacker Neuson-tól. Nagy hatótávolság. Az akár 20 méter széles hatótávolság és a max. 45 -os szög által kényelmes a munkavégzés. A távirányításos készülékek segítségével a gépkezelő rendkívül kényelmesen dolgozhat. A tömörítő géptől való távolság által nincs kitéve a kéz-kar rezgés, a por, a távozó gázok és a zajkibocsátás miatti terhelésnek. Hatótávolság méterben Intelligens mezőkövetés. Ha a kezelő túllépi a kétméteres biztonsági távolságot, a gép automatikusan leáll. 2 m Mindig teljes ellenőrzés. Ha megszakad a jelkapcsolat a kezelő és a gép között, a gép automatikusan megáll. 8_9

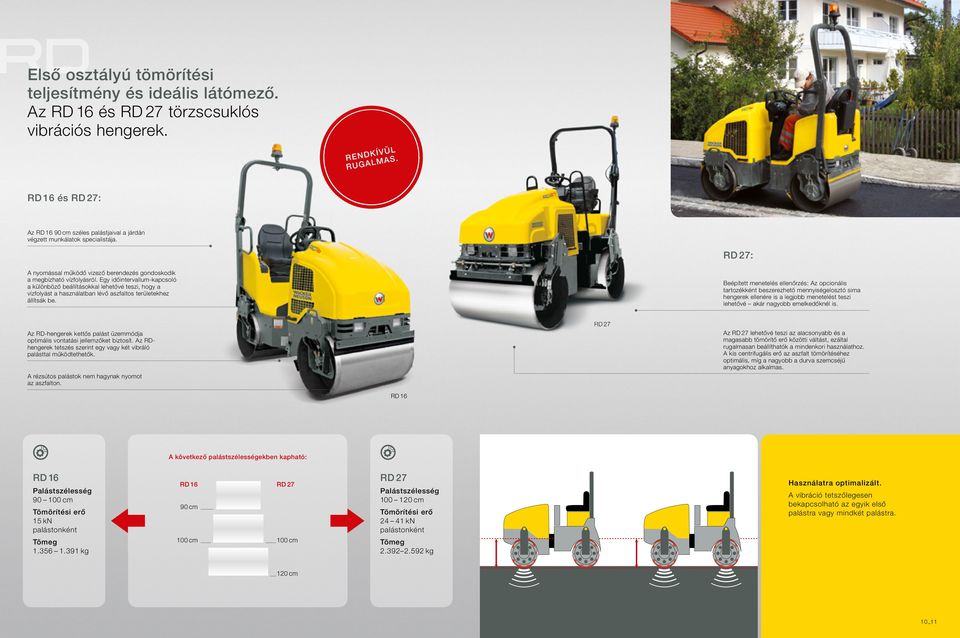

6 D Első osztályú tömörítési teljesítmény és ideális látómező. Az RD 16 és RD 27 törzscsuklós vibrációs hengerek. RENDKÍVÜL RUGALMAS. RD 16 és RD 27: Az RD cm széles palástjaival a járdán végzett munkálatok specialistája. RD 27: A nyomással működő vizező berendezés gondoskodik a megbízható vízfolyásról. Egy időintervallum-kapcsoló a különböző beállításokkal lehetővé teszi, hogy a vízfolyást a használatban lévő aszfaltos területekhez állítsák be. Beépített menetelés ellenőrzés: Az opcionális tartozékként beszerezhető mennyiségelosztó sima hengerek ellenére is a legjobb menetelést teszi lehetővé akár nagyobb emelkedőknél is. Az RD-hengerek kettős palást üzemmódja optimális vontatási jellemzőket biztosít. Az RDhengerek tetszés szerint egy vagy két vibráló palásttal működtethetők. A rézsútos palástok nem hagynak nyomot az aszfalton. RD 27 Az RD 27 lehetővé teszi az alacsonyabb és a magasabb tömörítő erő közötti váltást, ezáltal rugalmasan beállíthatók a mindenkori használathoz. A kis centrifugális erő az aszfalt tömörítéséhez optimális, míg a nagyobb a durva szemcséjű anyagokhoz alkalmas. RD 16 A következő palástszélességekben kapható: RD 16 Palástszélesség cm Tömörítési erő 15 kn palástonként Tömeg kg RD 16 RD cm 100 cm 100 cm RD 27 Palástszélesség cm Tömörítési erő kn palástonként Tömeg kg Használatra optimalizált. A vibráció tetszőlegesen bekapcsolható az egyik első palástra vagy mindkét palástra. 120 cm 10_11

7 D Valódi tömörítési specialisták közepes nagyságú aszfaltfelületekhez. Az RD 16 és RD 27 vibrációs hengerek. A sorozatkivitelű tartozékként szállított összehajtható borulásvédő keret (ROPS*) az RD 27 esetén előre és hátrafelé is kihajtható. Ez lehetővé teszi például az előtetők alatti rugalmasabb munkavégzést, és leegyszerűsíti a közlekedést. Az RD 16 esetén kizárólag előre hajtható. 1 Optimális látómező: Az alacsony szintre épített motorháztető és a magas ülésállás fokozza a munkabiztonságot. 2 A legszűkebb helyen elemében: A törzscsukló nagyon szűk menetsugarat és kiváló manőverezhetőséget tesz lehetővé. A vezérlőpult vibrációálló az ergonomikus üléssel együtt csökkenti a kezelő elfáradását. Az egykaros szervovezérlés a beépített vibrációs kapcsoló leegyszerűsíti a kezelést. A motor, a hidraulika, az elektronika, a vízszűrő és az akkumulátor minden karbantartási pontja könnyen hozzáférhető elrendezést kapott. 1 2 A Wacker Neuson vibrációs hengerein elöl és hátul nincsenek olyan részek, amelyek a palástokon túlnyúlnak. Ez a peremterületekig ideális munkavégzést tesz lehetővé. 12_13

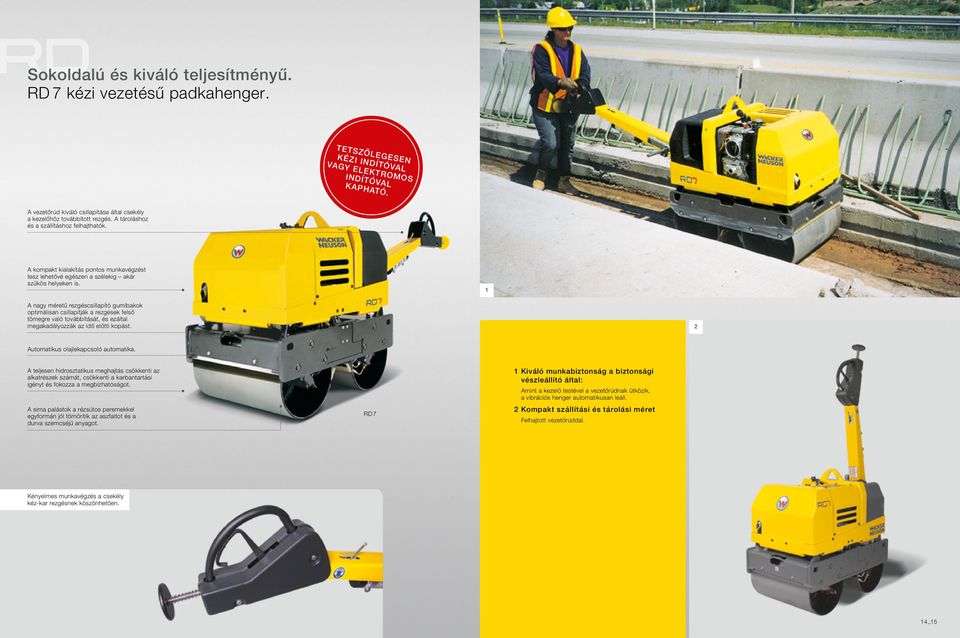

8 D Sokoldalú és kiváló teljesítményű. RD 7 kézi vezetésű padkahenger. TETSZŐLEGESEN KÉZI INDÍTÓVAL VAGY ELEKTROMOS INDÍTÓVAL KAPHATÓ. A vezetőrúd kiváló csillapítása által csekély a kezelőhöz továbbított rezgés. A tároláshoz és a szállításhoz felhajthatók. A kompakt kialakítás pontos munkavégzést tesz lehetővé egészen a szélekig akár szűkös helyeken is. 1 A nagy méretű rezgéscsillapító gumibakok optimálisan csillapítják a rezgések felső tömegre való továbbítását, és ezáltal megakadályozzák az idő előtti kopást. 2 Automatikus olajlekapcsoló automatika. A teljesen hidrosztatikus meghajtás csökkenti az alkatrészek számát, csökkenti a karbantartási igényt és fokozza a megbízhatóságot. A sima palástok a rézsútos peremekkel egyformán jól tömörítik az aszfaltot és a durva szemcséjű anyagot. RD 7 1 Kiváló munkabiztonság a biztonsági vészleállító által: Amint a kezelő testével a vezetőrúdnak ütközik, a vibrációs henger automatikusan leáll. 2 Kompakt szállítási és tárolási méret Felhajtott vezetőrúddal. Kényelmes munkavégzés a csekély kéz-kar rezgésnek köszönhetően. 14_15

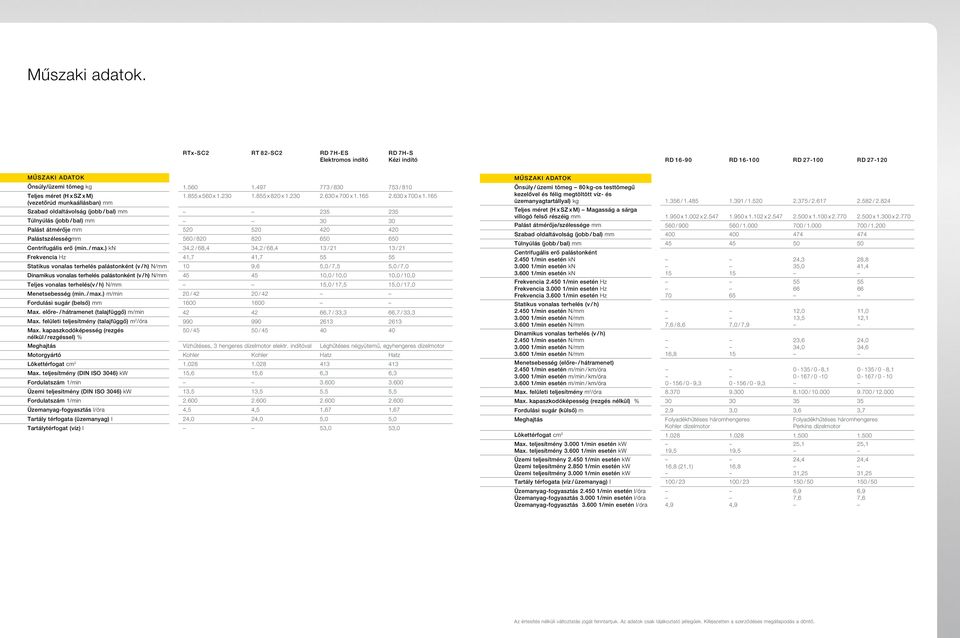

9 Műszaki adatok. RTx-SC2 RT 82-SC2 RD 7H-ES Elektromos indító RD 7H-S Kézi indító RD RD RD RD MŰSZAKI ADATOK Önsúly/üzemi tömeg kg / / 810 Teljes méret (H x SZ x M) x 560 x x 820 x x 700 x x 700 x (vezetőrúd munkaállásban) mm Szabad oldaltávolság (jobb / bal) mm Túlnyúlás (jobb / bal) mm Palást átmérője mm Palástszélességmm 560 / Centrifugális erő (min. / max.) kn 34,2 / 68,4 34,2 / 68,4 13 / / 21 Frekvencia Hz 41,7 41, Statikus vonalas terhelés palástonként (v / h) N/mm 10 9,6 5,0 / 7,5 5,0 / 7,0 Dinamikus vonalas terhelés palástonként (v / h) N/mm ,0 / 10,0 10,0 / 10,0 Teljes vonalas terhelés(v / h) N/mm 15,0 / 17,5 15,0 / 17,0 Menetsebesség (min. / max.) m/min 20 / / 42 Fordulási sugár (belső) mm Max. előre- / hátramenet (talajfüggő) m/min ,7 / 33,3 66,7 / 33,3 Max. felületi teljesítmény (talajfüggő) m 2 /óra Max. kapaszkodóképesség (rezgés nélkül / rezgéssel) % 50 / / Meghajtás Vízhűtéses, 3 hengeres dízelmotor elektr. indítóval Léghűtéses négyütemű, egyhengeres dízelmotor Motorgyártó Kohler Kohler Hatz Hatz Lökettérfogat cm Max. teljesítmény (DIN ISO 3046) kw 15,6 15,6 6,3 6,3 Fordulatszám 1/min Üzemi teljesítmény (DIN ISO 3046) kw 13,5 13,5 5,5 5,5 Fordulatszám 1/min Üzemanyag-fogyasztás l/óra 4,5 4,5 1,67 1,67 Tartály térfogata (üzemanyag) l 24,0 24,0 5,0 5,0 Tartálytérfogat (víz) l 53,0 53,0 MŰSZAKI ADATOK Önsúly / üzemi tömeg 80 kg-os testtömegű kezelővel és félig megtöltött víz- és üzemanyagtartállyal) kg / / / / Teljes méret (H x SZ x M) Magasság a sárga villogó felső részéig mm x x x x x x x x Palást átmérője/szélessége mm 560 / / / / Szabad oldaltávolság (jobb / bal) mm Túlnyúlás (jobb / bal) mm Centrifugális erő palástonként /min esetén kn /min esetén kn /min esetén kn Frekvencia /min esetén Hz Frekvencia /min esetén Hz Frekvencia /min esetén Hz Statikus vonalas terhelés (v / h) /min esetén N/mm /min esetén N/mm /min esetén N/mm Dinamikus vonalas terhelés (v / h) /min esetén N/mm /min esetén N/mm /min esetén N/mm Menetsebesség (előre- / hátramenet) /min esetén m/min / km/óra /min esetén m/min / km/óra /min esetén m/min / km/óra ,6 / 8,6 16, / 0-9, ,0 / 7, / 0-9,3 24,3 35, ,0 13,5 23,6 34, / 0-8, / ,8 41, ,0 12,1 24,0 34, / 0-8, / 0-10 Max. felületi teljesítmény m 2 /óra / / Max. kapaszkodóképesség (rezgés nélkül) % Fordulási sugár (külső) m 2,9 3,0 3,6 3,7 Meghajtás Folyadékhűtéses háromhengeres Kohler dízelmotor Folyadékhűtéses háromhengeres Perkins dízelmotor Lökettérfogat cm Max. teljesítmény /min esetén kw Max. teljesítmény /min esetén kw Üzemi teljesítmény /min esetén kw Üzemi teljesítmény /min esetén kw Üzemi teljesítmény /min esetén kw 19,5 16,8 (21,1) 19,5 16,8 25,1 24,4 31,25 25,1 24,4 31,25 Tartály térfogata (víz / üzemanyag) l 100 / / / / 50 Üzemanyag-fogyasztás /min esetén l/óra Üzemanyag-fogyasztás /min esetén l/óra Üzemanyag-fogyasztás /min esetén l/óra 4,9 4,9 6,9 7,6 6,9 7,6 Az értesítés nélküli változtatás jogát fenntartjuk. Az adatok csak tájékoztató jellegűek. Kifejezetten a szerződéses megállapodás a döntő.

10 3 Korbach, Németország 5 Reichertshofen, Németország 2 Norton Shores, USA 6 Linz, Ausztria 1 Milwaukee, USA 7 Kragujevac, Szerbia 4 Pfullendorf, Németország 8 Manila, Fülöp-szigetek Termelés világszerte. Szolgáltatás Önhöz közel. Mindig közel vagyunk Önhöz:

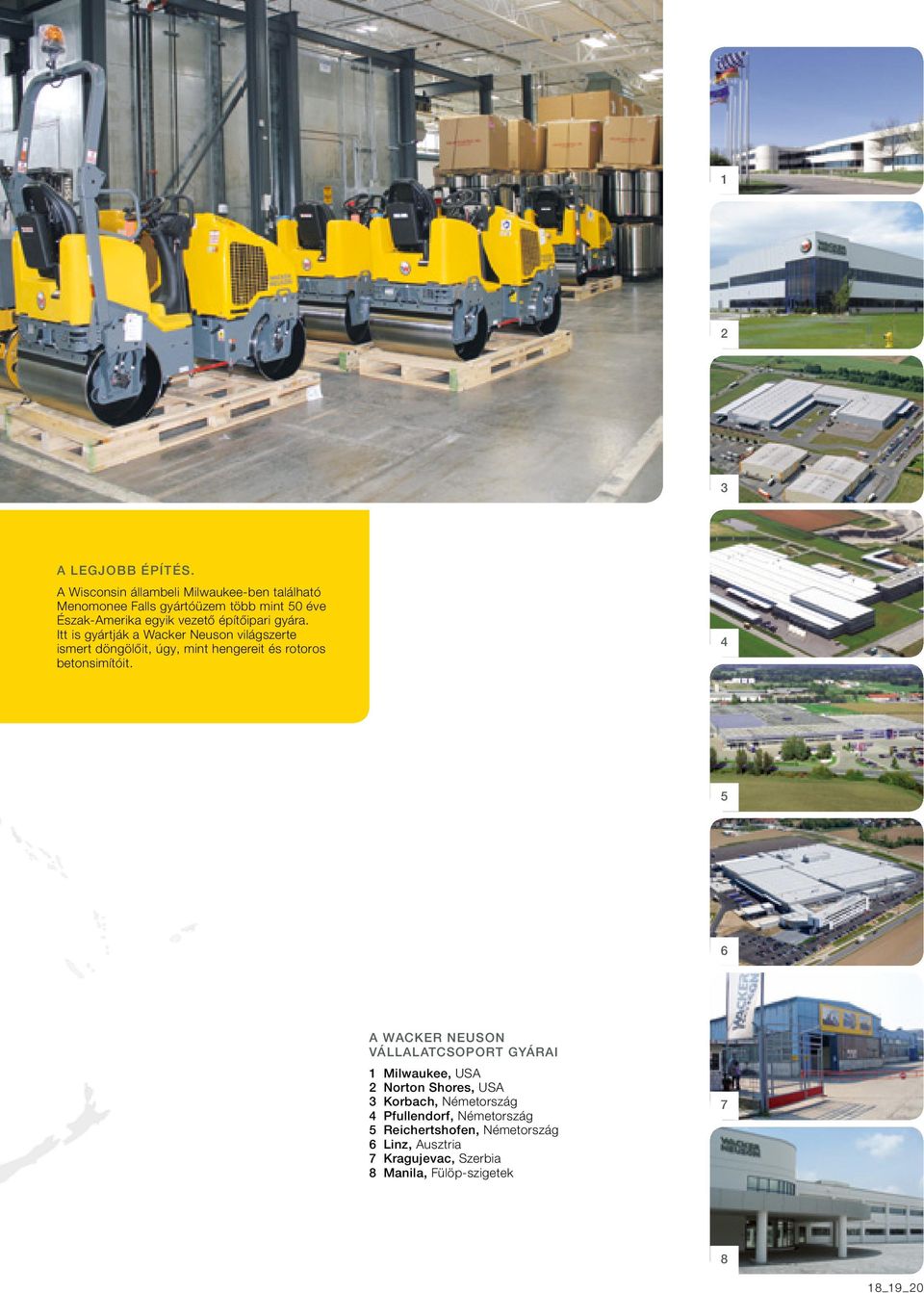

11 1 2 3 A LEGJOBB ÉPÍTÉS. A Wisconsin állambeli Milwaukee-ben található Menomonee Falls gyártóüzem több mint 50 éve Észak-Amerika egyik vezető építőipari gyára. Itt is gyártják a Wacker Neuson világszerte ismert döngölőit, úgy, mint hengereit és rotoros betonsimítóit A WACKER NEUSON VÁLLALATCSOPORT GYÁRAI 1 Milwaukee, USA 2 Norton Shores, USA 3 Korbach, Németország 4 Pfullendorf, Németország 5 Reichertshofen, Németország 6 Linz, Ausztria 7 Kragujevac, Szerbia 8 Manila, Fülöp-szigetek _19_20

12 INNOVÁCIÓ MINŐSÉG ÜGYFÉL KARAKTER TELJESÍTMÉNY A Wacker Neuson értékkereke: Középpontban ügyfeleink sikere. Meggyőző erőnk a tőzsdén jegyzett közepes méretű családi vállalkozásunk értékeiben rejlik. Egy globálisan tevékenykedő szervezet erejével és hozzáértésével. Olyan emberekkel, akik küldetésünket minden nap élettel és ötletekkel töltik meg. A minőségben, az innovációban, a teljesítményben és az egyediségben hiszünk. Végső soron mindennek a mozgatórugója ügyfeleink tartós sikere. Mindig közel vagyunk Önhöz:
