Szakértelem a tömörítés terén a legapróbb részletekig. A Wacker Neuson döngölői megbízható gépek: A döngölők áttekintése.

Átírás

1 Döngölők

2 A Wacker Neuson döngölői megbízható gépek: Szakértelem a tömörítés terén a legapróbb részletekig 1. Nálunk a találmányok a mindennapi üzlet részei. A döngölő tekintetében a Wacker Neuson mindig is meghatározó szerepet töltött be: 1930-ban, amikor Hermann Wacker feltalálta az elektromos döngölőt éppúgy, mint ma az akkumulátor meghajtású világújdonsággal. Emellett a Wacker Neuson egyetlen gyártóként kínálja a döngölőt kétütemű motorral. A meghajtás kialakítása nem csak tökéletes a tömörítő munkához, hanem a katalizátornak köszönhetően még rendkívül csekély káros anyag kibocsátású is. 2. Gazdag kínálat a meghajtásra vonatkozóan a gyakorlati életben. Lökethossz, ütésszám, sebesség a tökéletes tömörítés számos tényezőtől függ. A meghajtó erő a motor. Ehhez a Wacker Neuson mindig megfelelő megoldást nyújt Önnek: a benzinhajtású két- és négyütemű motoroktól a dízelhajtáson át egészen a világ-újdonságig az akkumulátoros meghajtásig. 3. Átfogó termékpalettából választhat. A csatornákban használatos filigrán specialistától egészen a zömök döngölőig, amely még a nehéz talajt is kiválóan tömöríti. A Wacker Neuson fejlesztőmérnökei tudják, mit kell tudniuk a döngölőknek a különböző felhasználási területeken. Választékunkban mindig pontosan azt a gépet találja, amelyre szüksége van. Wacker Neuson all it takes! Olyan termékeket és szolgáltatásokat kínálunk, amelyek megfelelnek a nagy igényeknek és a sokrétű felhasználásnak. A Wacker Neuson megbízhatóságot jelent. Ez természetesen igaz tömörítés technikai gépeink széles választékára is. A sikeréhez minden nap a legjobbat nyújtjuk. Teljes odaadással végezzük feladatainkat. Akkumulátoros üzemű tömörítés Az akkumulátoros döngölővel a Wacker Neuson világújdonságot teremtett. Az önálló és károsanyag kibocsátás mentes meghajtás ezzel egy új dimenzióba lép. Részletek a 6. oldalon. Egyedi kétütemű motor Kizárólag a Wacker Neuson kínál döngölőket csekély káros anyag kibocsátású kétütemű motorral. A WM80- at célzottan a tömörítés követelményeinek megfelelően fejlesztettük. Részletek a 8. oldalon. Egyszerű tankolás Előkeverés nélküli tankolás lehetővé teszi a benzin- és olajtartály leválasztását. A megfelelő keverékre vonatkozóan nyugodtan hagyatkozhat a hatékony olajozó rendszerre. Mindig továbbgondoljuk Évtizedek óta a Wacker Neuson iránymutató innovációi azok, amelyek az építési területeken termelékenyebbé és kényelmesebbé teszik a munkavégzést. Háromszor hosszabb karbantartási szükséglet Az egyedi légszűrő rendszerünk biztosítja a sokkal ritkább szerviz szükségletet. Mindezekből és a könnyen kezelhető üzemeltetésből is profitál. További információkat a 10. oldalon talál. A Wacker Neuson a különösen gazdaságos és környezetbarát termékeket ECO címkével látja el. A döngölők esetében ezek a két-üteműek valamint az akkumulátor meghajtású gépek. A döngölők áttekintése. Akkumulátoros döngölő: Dízel döngölő: A kétütemű döngölők: AS30e AS50e RC70 BS30 BS50-2 BS60-2 BS70-2 Üzemi tömeg: 41,1 kg 70,1 kg Üzemi tömeg: 83 kg > 06. oldal > 11. oldal 32 kg 59 kg > 08. oldal 66 kg 74 kg Négyütemű: BS50-4As BS60-4As BS70-4As BS50-2plus BS60-2plus BS70-2plus Üzemi tömeg: 65 kg 72 kg > 10. oldal 80 kg 59 kg 66 kg > 08. oldal 74 kg 02 03

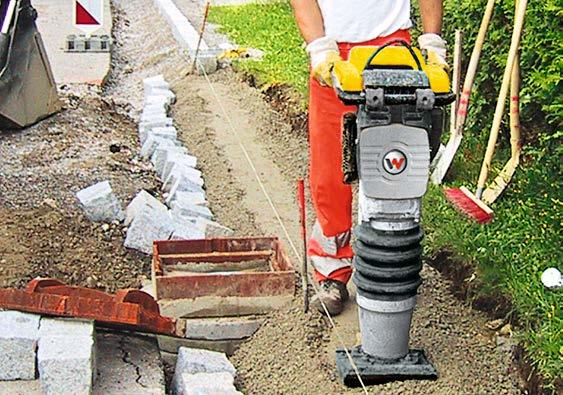

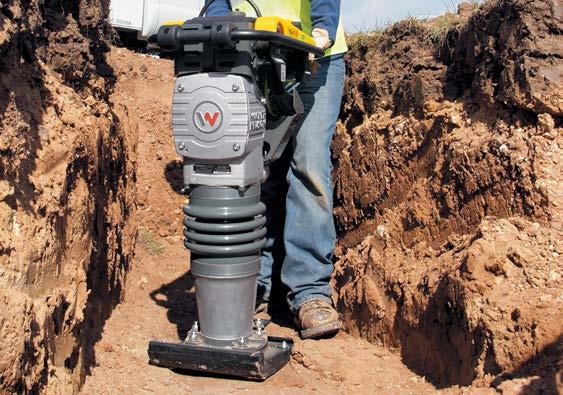

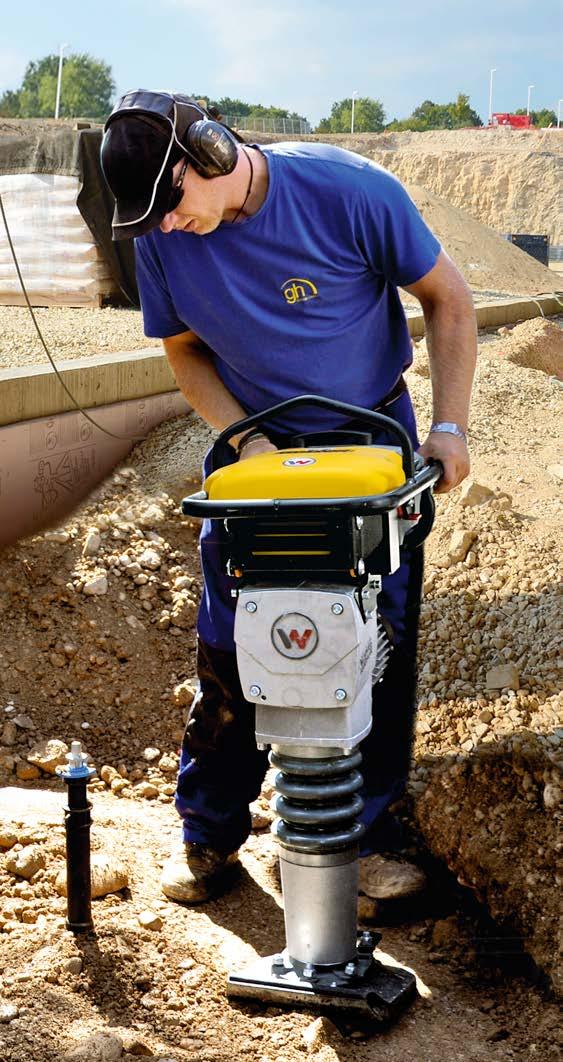

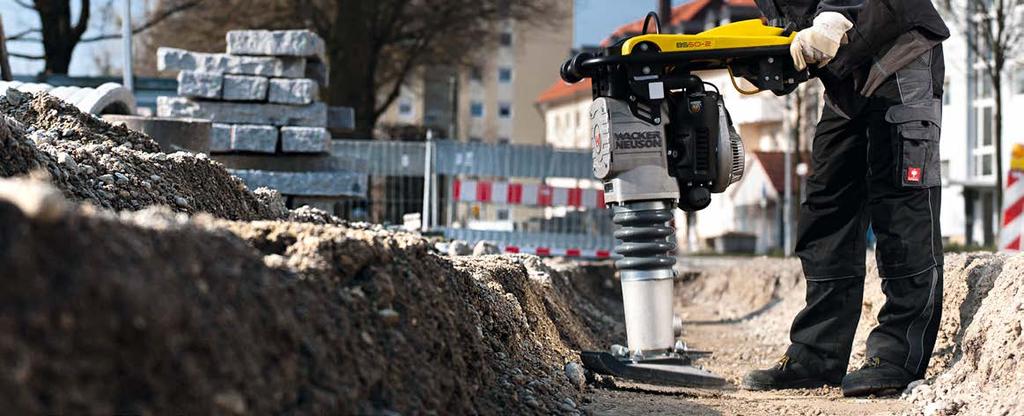

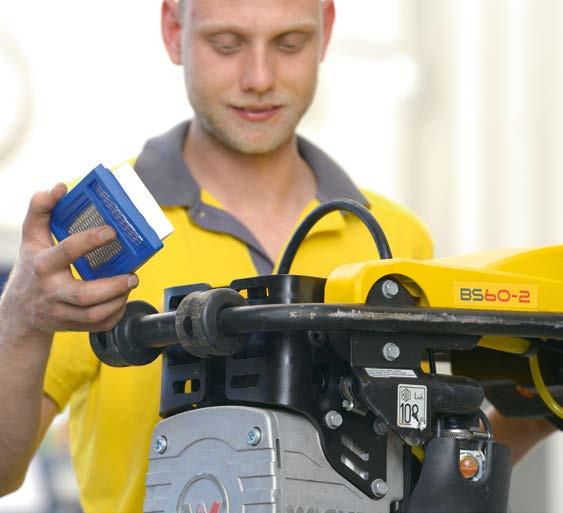

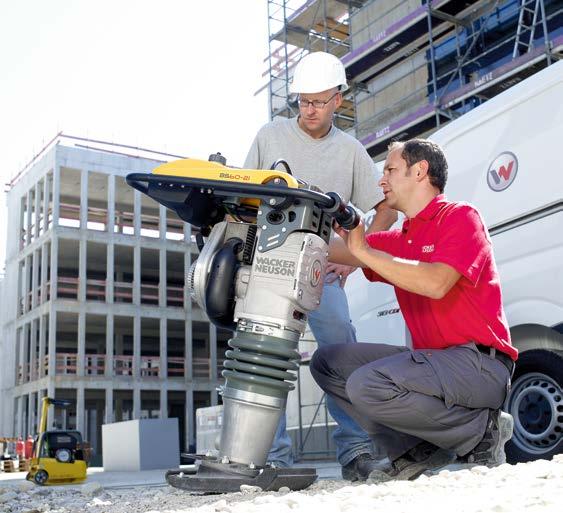

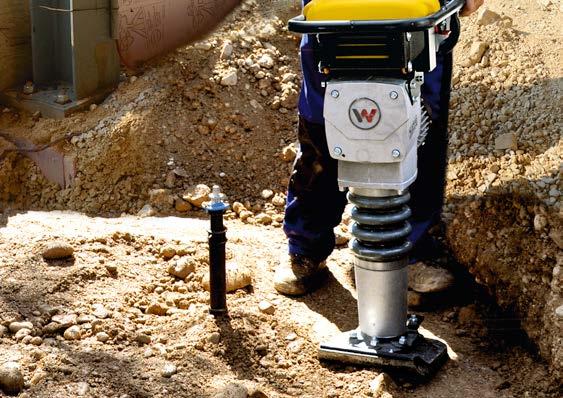

3 Tömörítési teljesítmény az Ön igényeinek megfelelően. Tökéletes az útépítéshez: nagy ütőerő, robusztus, könnyen kezelhető. Átgondolt funkciók és megfelelő meghajtás: a Wacker Neuson döngölői a megfelelő ütőerőnek és döngölési frekvenciának köszönhetően minden felhasználási területen jól teljesítenek. Ideális döngölési eredmény legyen szó belvárosi környezetről vagy nagy építési területekről. A csekély káros anyag kibocsátású kétütemű gépek a rossz szellőzésű árkokban használatosak. Tömörítés csövek mentén centiméteres pontosság a BS30 keskeny döngölőtalppal. Innovatív levegőszűrő technológia: háromszorosára növeli a csere periódusokat. 100 %-osan káros anyagoktól mentes munkavégzés a Wacker Neuson innovatív akkumulátoros technológiának köszönhetően. Wacker Neuson szerviz, szükség esetén személyesen az építési területen. Az erős lökethossznak és a gyors munkasebességnek köszönhetően hatékonyan használható

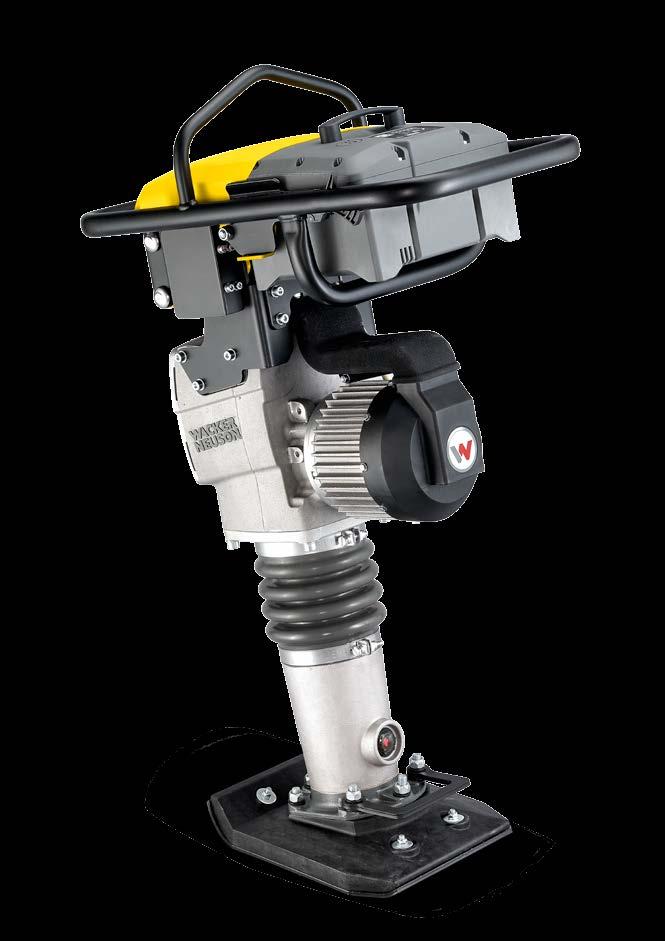

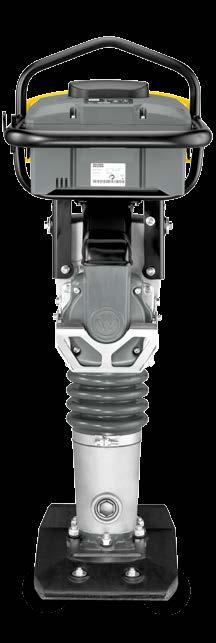

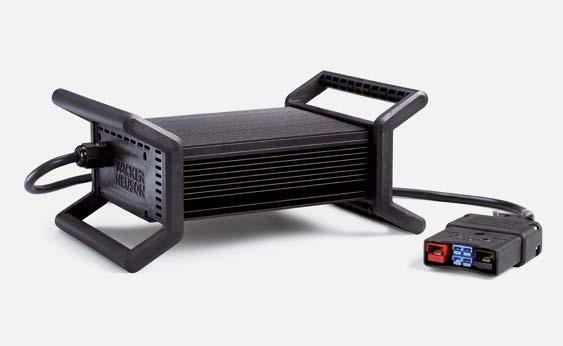

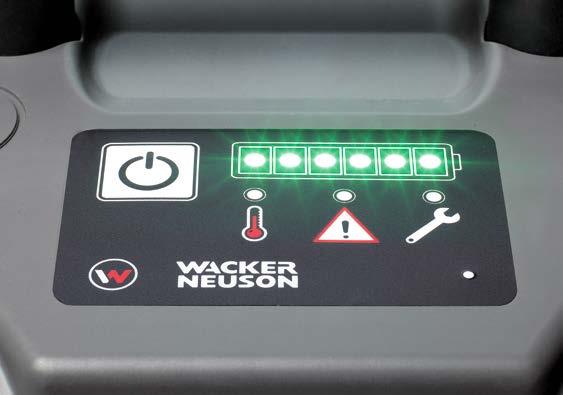

4 Akkumulátoros döngölő Kényelmes munkavégzés árkokban és belső terekben ezt teszik lehetővé a világszerte első akkumulátoros döngölők, hiszen a tömörítés során semmilyen kipufogógáz nem keletkezik. A tiszta meghajtásnak köszönhetően az akkumulátoros döngölők a pályázati dokumentációkban a szigorú követelményeknek is megfelelnek, például nagyméretű projektekhez vagy városi építési területekhez. A nagy teljesítményű akkumulátor működési ideje 30 illetve 45 perc; ezáltal a döngölő a normál építési munkálatokhoz egész nap probléma nélkül használható. Erősebb igénybevétel esetén egy második akkumulátort vagy a gyorstöltővel végzett utántöltést ajánljuk mindössze 80 perc alatt. 0 % kibocsátás 100%-ban káros anyag kibocsátás mentes Kábel nélküli akkumulátoros üzemmód 55 %-kal alacsonyabb üzemelési költségek a benzines döngölőhöz képest A világon az egyetlen 100 %-osan káros anyag kibocsátás mentes döngölő világszinten Egészséget és környezetet kímélő munkavégzés a belvárosokban, belső terekben és árkokban A bevált Wacker Neuson kétütemű döngölővel összehasonlítható tömörítési teljesítmény Akár 55 %-al alacsonyabb energiaköltség Az elektromotornak köszönhetően kevés karbantartást igényel Alacsony kéz-kar-rezgés a speciális rezgéscsillapítású vezetőkeretnek köszönhetően AS30e AS50e Üzemi tömeg 41,1 kg 70,1 kg Meghajtás módja Akkumulátoros üzemű elektromotor Akkumulátoros üzemű elektromotor AS30e 45 perc működési idő AS50e 30 perc működési idő Teljes mozgásszabadság az önálló munkavégzéshez a teljes építési területen. Több információ a Wacker Neuson akkumulátoros döngölőiről: Standard töltő: töltési idő négy óra, az akkumulátor management rendszer véd a túltöltéstől. Feltöltés 80 perc alatt: az opcionálisan kapható gyorstöltővel. Kiváló minőségű akkumulátor: néhány kézmozdulattal, szerszám nélkül cserélhető. Áttekinthető kezelés Indítógomb és töltöttség jelző

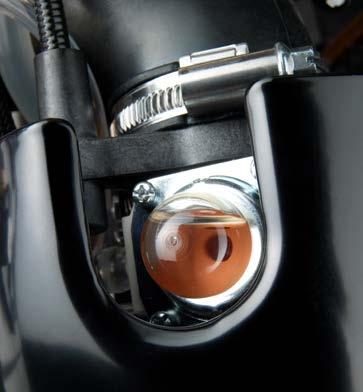

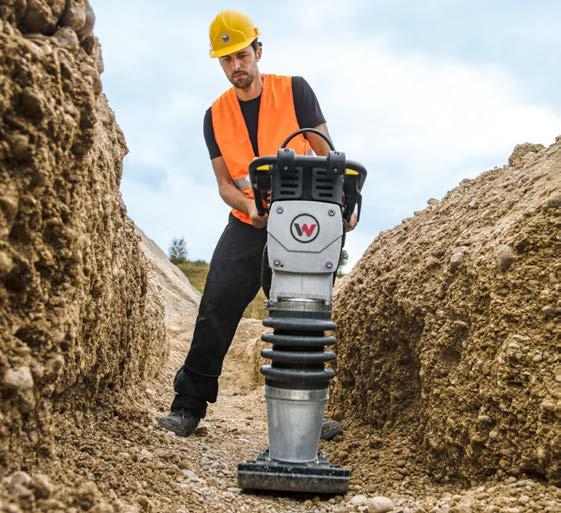

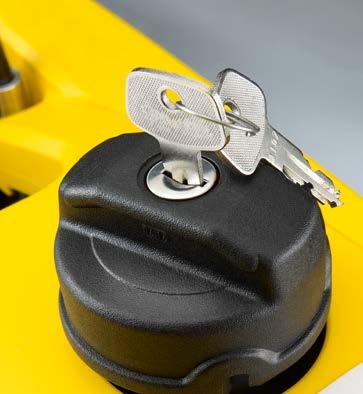

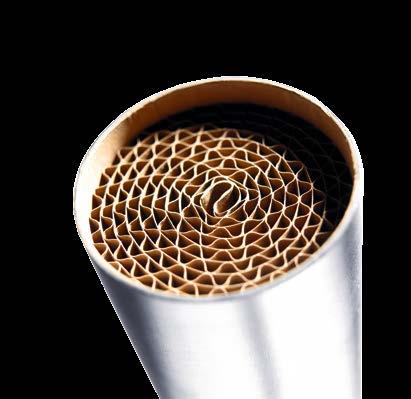

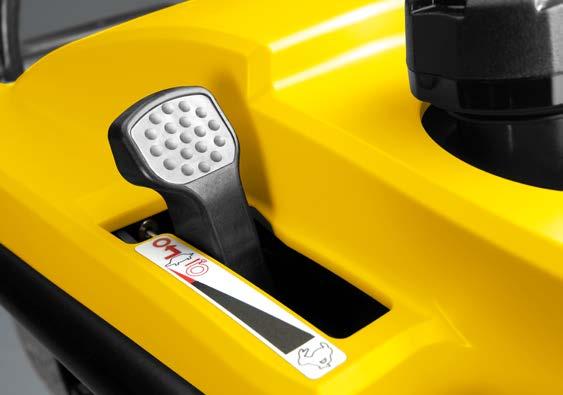

5 Kétütemű döngölő Kétütemű motorral felszerelt döngölőt csak a Wacker Neuson kínál önnek. A nagy teljesítményű és saját fejlesztésű WM80 motor tökéletesen illeszkedik a döngölők speciális követelményeihez. A hatékony munkavégzéshez és a kitűnő eredményekhez. Alacsony kéz-kar rezgés a speciális rezgéscsillapítású vezetőkeretnek köszönhetően Alacsony káros anyag kibocsátási értékek a széria felszereltséghez tartozó katalizátornak köszönhetően 4-fokozatú légszűrő háromszor hosszabb csere periódusokkal Automatikus kikapcsolás 10 perc után üresjárati üzemben vagy indításnál üres olajtartály esetén Keskeny felépítés a kényelmesebb tömörítésért a szűk árkokban is Kizárólag 2plus döngölő extra nagy olajtartállyal: utántöltés csak 120 üzemórát követően, opcionálisan zárható fedéllel, jól védett olaj és üzemanyagtartály a burkolat alatt Kényelmes kezelés az indítás, üresjárat, leállítás egyetlen kar segítségével Kényelmes szállítás a nagy, rugalmas emelőszem segítségével Egyszerű rakodás a vezetőkeretre szerelt szállítógörgők segítségével Üzemanyag-vezeték légtelenítés a légtelenítő szeleppel, ezáltal egyszerű indítás Nagy ütőenergia erős lökethosszal és magas döngölési frekvenciával BS50-2 További információk a Wacker Neuson akkumulátoros döngölőiről: BS30 BS50-2 BS60-2 BS70-2 BS50-2plus BS60-2plus BS70-2plus Üzemi tömeg 32 kg 59 kg 66 kg 74 kg 59 kg 66 kg 74 kg kevert olajozású modellek külön olajozású modellek BS60-2plus Tiszta munkavégzés: a beépített katalizátor a széria felszereltség része ezt csak a Wacker Neuson kínálja! Benzines döngölők káros anyag kibocsátási értékei Hibás tankolás kizárt: lezárható olajtartály (tartozék). Üzemanyagpumpa a porlasztón a WM80 teljes és azonnali teljesítményéhez. Üzemóra-számláló: minden modellben az optimális karbantartási időköz betartásához WM Megengedett legmagasabb értékek kétütemű motoroknál Kétütemű motor a Wacker Neuson döngölőben Megengedett legmagasabb értékek négyütemű motoroknál Négyütemű motorok Négyütemű motor a döngölőben Összes káros anyag kibocsátás g/kwh-ban HC + NOx CO Káros anyag kibocsátási értékek a 2011/88 EC számú EU-irányelv szerint 08 09

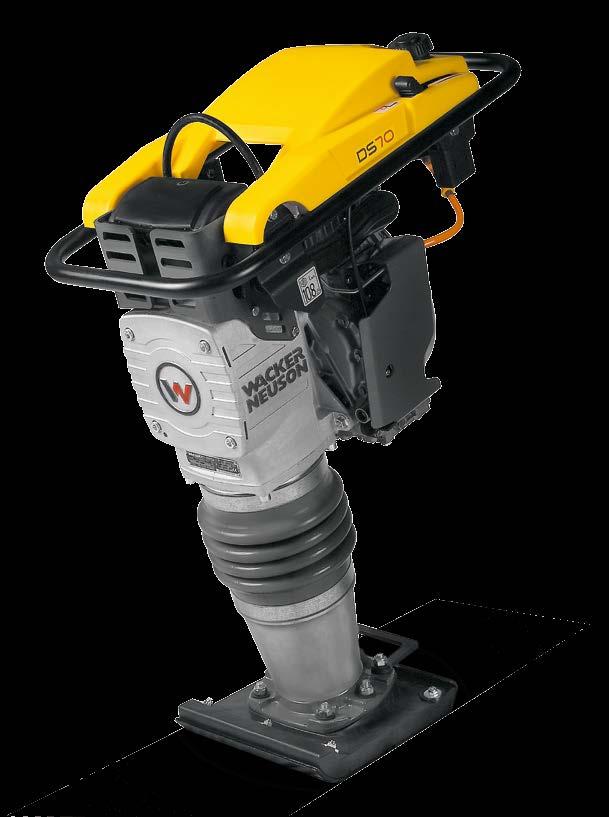

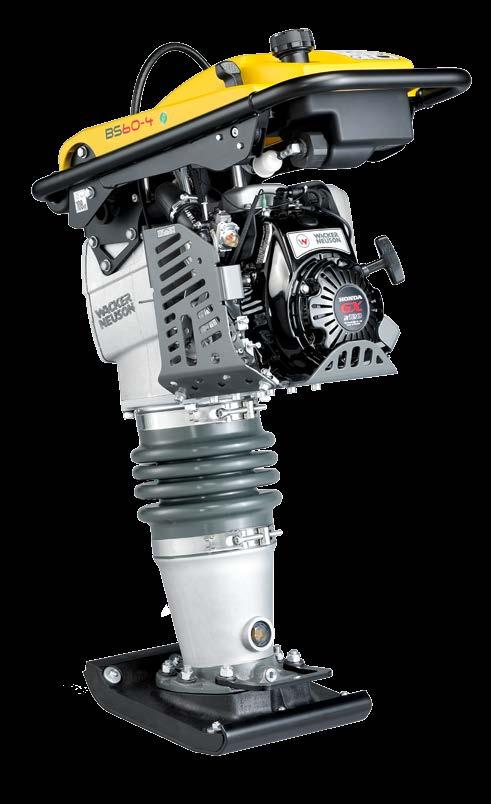

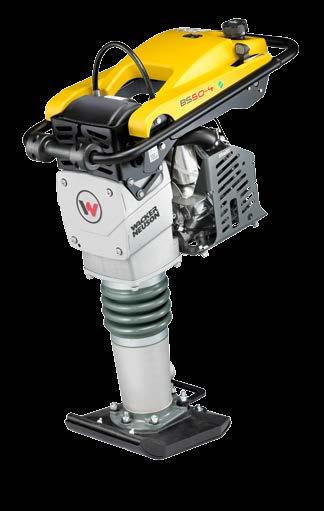

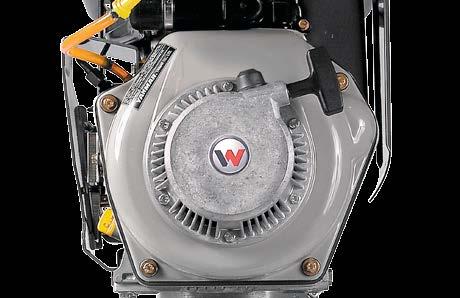

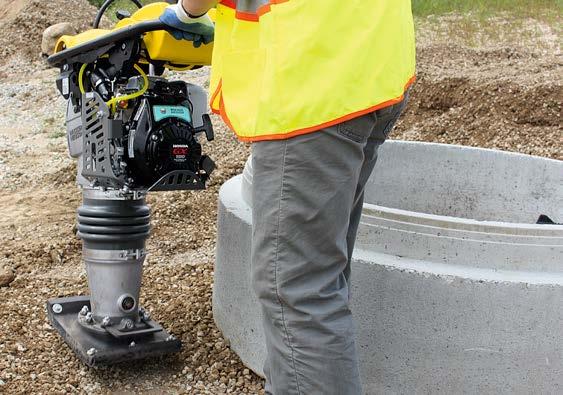

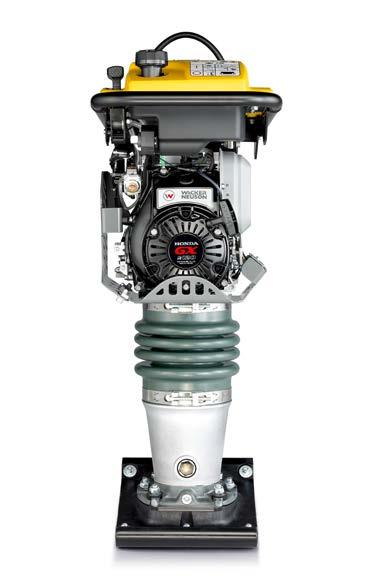

6 Négyütemű döngölő BS50-4As BS60-4As BS70-4As Üzemi tömeg 65 kg 72 kg 80 kg Meghajtás módja Négyütemű motor Dízel döngölő A Wacker Neuson négyütemű döngölője minden nap újdonsággal győz meg. Továbbá az átgondolt funkciók még biztonságosabbá teszik a gépek használatát, meghosszabbítják élettartamukat és minimálisra csökkentik a karbantartást. Gyors indítás a porlasztón található kis pumpa segítségével Nagyobb lökethossz a nehéz, kötött talajokhoz Beépített olajhiánnyal szembeni védelem automatikus kikapcsolással Rugalmas daruszemek a kompakt szállítási és tárolási mérethez Első osztályú légszűrő a háromszor hosszabb csere periódus érdekében BS50-4As A kompakt méretektől a jó kezelhetőség érdekében egészen a jól kiegyenlített tömegeloszlásig a DS70 a belső és külső értékei miatt jól teljesít. A készülék az alacsony COkibocsátás miatt kitűnően alkalmas tömörítő munkálatokhoz. Alacsony CO kibocsátás Első osztályú légszűrő a háromszor hosszabb csere periódus érdekében Nagy korrózióálló üzemanyagtartály öntisztító szűrővel a hosszú élettartam és a minimális karbantartási szükséglet érdekében Alacsony kéz-kar-rezgés a speciális rezgéscsillapítású vezetőkeretnek köszönhetően Üzemi tömeg Meghajtás módja DS70 83 kg Dízelmotor Ideális levegő-üzemanyag arány A Wacker Neuson innovatív légszűrő rendszerével háromszor hoszabb ideig dolgozhat gépével az optimális fordulatszámtartományban, mint kiegyenlítés nélkül. Ezáltal a szerviz intervallum szintén a háromszorosára nő. Leginkább alkalmas kötött, kevert és durva szemcsés talajokhoz. Fordulatszám Optimális fordulatszám tartomány BS60-4As DS Nem kiegyenlített A szerviz intervallumok meghosszabbítása Kiegyenlített Szűrőcsere szükséges Munkaórák Erős lökethossz: ideális kötött talajok esetén. Könnyen vezethető peremterületeknél és kerek szerkezeti elemeknél fontos. Indítás, fordulatszám szabályozás és kikapcsolás egyetlen kar segítségével. Pontos vezethetőség fontos a peremterületek tömörítésénél

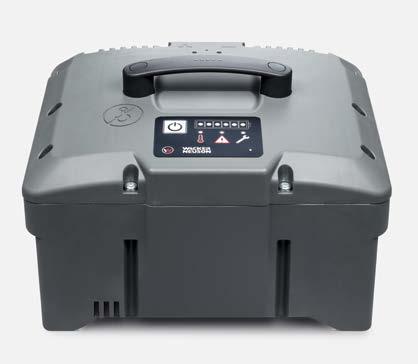

7 Minden feladathoz megfelelő meghajtás. További információ a Wacker Neuson döngölőinek káros anyag kibocsátásáról: Akkumulátoros technológia Kétütemű motor Négyütemű motor Dízelmeghajtás 0 % kibocsátás Az akkumulátoros BP1000-nek köszönhetően a Wacker Neuson valódi lépést tett a jövőbe: lehetővé teszi az akkumulátoros döngölők 100 %-ban elektromos üzemeltetését, ezáltal védi a kezelőt és a környezetet a káros anyag kibocsátástól. Maga az akkumulátor az 9,1 kilogrammnak köszönhetően kifejezetten könnyű és szerszám nélkül néhány kézmozdulattal cserélhető. Az extrém 10 és +50 Celsius-fok esetén is kifogástalanul működik és magas teljesítményének köszönhetően meggyőző. A kefe nélküli aszinkron elektromotor emellett egyáltalán nem igényel karbantartást. Egyetlen gyártóként a Wacker Neuson programjában megtalálható a kétütemű motoros benzines döngölő. Fejlesztőmérnökeink a WM80 motorját speciálisan talajtömörítési célból alakították ki, amelynek köszönhetően nagyon robusztus. Emellett kitűnő káros anyag kibocsátási tulajdonságokkal rendelkezik, többek között a katalizátornak köszönhetően. A motor sem az aktuális sem a jövőre vonatkozó eddig ismert határértéket nem éri el. A négyütemű döndölőkhöz viszonyítva jelentősen kevesebb a CO kibocsátása és tiszta levegőt biztosít az árokban. A nehéz körülmények közötti használathoz az építkezéseken a Honda GXR 120-nak köszönhetően nagy teljesítményű motor áll rendelkezésre. Indításnál a beépített olajhiány elleni védelem ellenőrzi az olajszintet. Ha az olajszint túl alacsony a gép automatikusan leáll. A négyütemű döngölők nagyrészt CO-t bocsátanak ki. A CO kibocsátás közel 1/3-al magasabb, mint a kétütemű döngölők esetében. A tömörítésnél teljes mértékben hagyatkozhat a DS70 dízelmotor teljesítményére. Mindemellett rendkívül csekély káros anyag kibocsátású és nem éri el a világszerte aktuális káros anyag kibocsátásra vonatkozó szabványokat. A DS70 dízelmotor ütőereje és az alacsony fogyasztásnak köszönhető több mint négy és fél órás megszakítás nélküli munkavégzése meggyőző. Továbbá a motor rendkívül robusztus és hosszú élettartamú

8 Műszaki adatok AS30e AS50e BS30 BS50-2 BS60-2 BS70-2 BS 50-2plus BS 60-2plus BS70-2plus BS50-4As BS60-4As BS70-4As RC70 ÁLTALÁNOS EGYSÉG Hosszúság x Szélesség x Magasság mm 620 x 361 x x 361 x x 370 x x 343 x x 343 x x 343 x x 343 x x 343 x x 343 x x 343 x x 343 x x 343 x x 370 x Döngölőtalp méret (B) mm Üzemi tömeg kg 41,1 70, Lökethossz a döngölőtalpnál mm Max. ütésszám 1/perc DÖNGÖLŐ Munkasebesség m/perc 7,9 9,8 8,9 7,9 9,8 8,9 7,1 8,8 7,0 13 Motor Aszinkron motor Aszinkron motor Léghűtött egyhengeres kétütemű benzinmotor Léghűtött egyhengeres kétütemű benzinmotor Léghűtött egyhengeres négyütemű benzinmotor Léghűtött egyhengeres dízelmotor Motorgyártó Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson Honda Honda Honda Yanmar Motortípus Elektromotor Elektromotor WM80 WM80 WM80 WM80 WM80 WM80 WM80 GXR120 GXR120 GXR120 L48 Lökettérfogat cm³ Max. teljesítmény (DIN ISO 3046) kw 1,1 1,8 1,9 2,0 1,8 1,9 2,0 2,7 2,7 2,7 3,1 Fordulatszámnál 1/perc Benzin-olaj keverék 50 : : : : : : : 1 Üzemanyag fogyasztás l/h 0,9 1,2 1,2 1,3 1,0 1,2 1,3 0,9 0,9 0,9 0,9 Tartálytérfogat (üzemanyag) l 2,2 2,9 2,9 2,9 3,0 3,0 3,0 3,0 3,0 3,0 4,2 Tartály űrtartalma (olaj) l 1,3 1,3 1,3 AKKUMULÁTOR Akkumulátor műszaki adatok BP1000 ELŐÍRÁSOK EGYSÉG Méretek (hosszúság x szélesség x magasság) mm 220 x 290 x 194 Üzemi tömeg kg 9,1 Kapacitás Ah 20 Energiatartalom Wh Névleges feszültség V 51 Lemerítési áram max. A 160 Oil.max, a Wacker Neuson prémium olaja. A kiváló minőségű, teljesen szintetikus kétütemű olaj tartósan megakadályozza a kopást. A gép hosszú élettartama érdekében. Töltőáram max. A 32 A Wacker Neuson termékprogram több mint 300 különböző terméksorozatot tartalmaz különféle változatokban. Az egyéb opciók kiválasztásával együtt változhatnak a termékadatok. Ezért az itt felsorolt ill. ábrázolt Wacker Neuson termék nem mindegyike szállítható, vagy engedélyezett minden országban. Az ábrázolt Wacker Neuson termékek példák, és rendszeres módosítások tárgyát képezik kívánságra szívesen készítünk Önnek konkrét ajánlatot! Sokszorosítás csak a Wacker Neuson írásos beleegyezésével. Wacker Neuson Vertieb Europa GmbH & Co.KG 14 15
