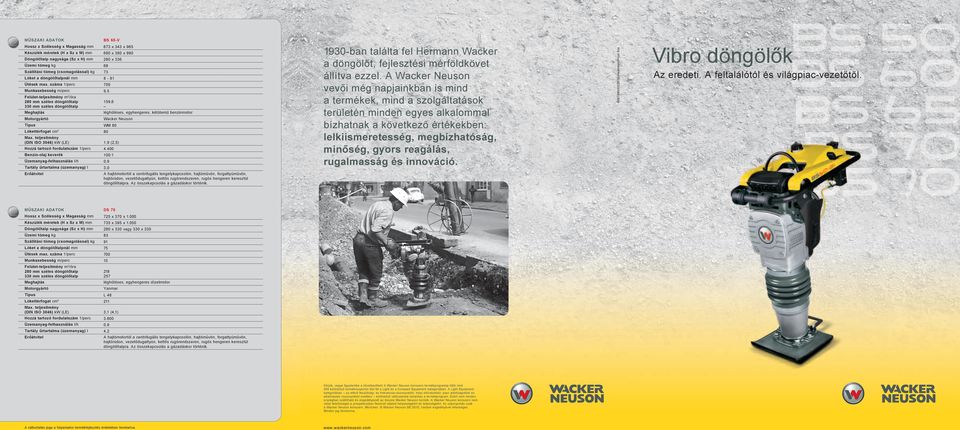

Vibro döngölők Az eredeti. A feltalálótól és világpiac-vezetőtől.

Átírás

1 MŰSZAKI ADATOK BS 65-V Hossz x Szélesség x Magasság mm 673 x 343 x 965 Készülék méretek (H x Sz x M) mm 690 x 380 x 990 Döngölőtalp nagysága (Sz x H) mm 280 x 336 Üzemi tömeg kg 68 Szállítási tömeg (csomagolással) kg 73 Löket a döngölőtalpnál mm 8-81 Ütések max. száma 1/perc 700 Munkasebesség m/perc 9,5 Felület-teljesítmény m 2 /óra 280 mm széles döngölőtalp 330 mm széles döngölőtalp Meghajtás Motorgyártó Típus WM 80 Lökettérfogat cm 3 80 Max. teljesítmény (DIN ISO 3046) kw (LE) 1,9 (2,5) Hozzá tartozó fordulatszám 1/perc Benzin-olaj keverék 100:1 Üzemanyag-felhasználás l/h 0,9 Tartály űrtartalma (üzemanyag) l 3,0 159,6 léghűtéses, egyhengeres, kétütemű benzinmotor Wacker Neuson 1930-ban találta fel Hermann Wacker a döngölőt, fejlesztési mérföldkövet állítva ezzel. A Wacker Neuson vevői még napjainkban is mind a termékek, mind a szolgáltatások területén minden egyes alkalommal bízhatnak a következő értékekben: lelkiismeretesség, megbízhatóság, minőség, gyors reagálás, rugalmasság és innováció /02/2010/Heidlmair/Print Sta Vibro döngölők Az eredeti. A feltalálótól és világpiac-vezetőtől. Erőátvitel A hajtómotortól a centrifugális tengelykapcsolón, hajtóművön, forgattyúművön, hajtórúdon, vezetődugattyún, kettős rugórendszeren, rugós hengeren keresztül döngölőtalpra. Az összekapcsolás a gázadáskor történik. MŰSZAKI ADATOK DS 70 Hossz x Szélesség x Magasság mm 725 x 370 x Készülék méretek (H x Sz x M) mm 735 x 395 x Döngölőtalp nagysága (Sz x H) mm 280 x 330 vagy 330 x 330 Üzemi tömeg kg 83 Szállítási tömeg (csomagolással) kg 91 Löket a döngölőtalpnál mm 75 Ütések max. száma 1/perc 700 Munkasebesség m/perc 13 Felület-teljesítmény m 2 /óra 280 mm széles döngölőtalp 330 mm széles döngölőtalp Meghajtás léghűtéses, egyhengeres dízelmotor Motorgyártó Yanmar Típus L 48 Lökettérfogat cm Max. teljesítmény (DIN ISO 3046) kw (LE) 3,1 (4,1) Hozzá tartozó fordulatszám 1/perc Üzemanyag-felhasználás l/h 0,9 Tartály űrtartalma (üzemanyag) l 4,2 Erőátvitel A hajtómotortól a centrifugális tengelykapcsolón, hajtóművön, forgattyúművön, hajtórúdon, vezetődugattyún, kettős rugórendszeren, rugós hengeren keresztül döngölőtalpra. Az összekapcsolás a gázadáskor történik. Kérjük, vegye figyelembe a következőket! A Wacker Neuson konszern termékprogramja több mint 300 különböző termékcsoportot ölel fel a Light és a Compact Equipment kategóriában. A Light Equipment kategóriában az eltérő feszültség- és frekvencia-viszonyokból, helyi előírásokból, piaci adottságokból és alkalmazási viszonyokból eredően különböző változatokat tartalmaz a termékprogram. Ezért nem minden országban szállítható és engedélyezett az összes Wacker Neuson termék. A Wacker Neuson konszern nem vállal felelősséget a prospektusban felsorolt adatok helyességéért és teljességéért. Az utánnyomás csak a Wacker Neuson konszern, München. Wacker Neuson SE 2010, írásbeli engedélyével lehetséges. Minden jog fenntartva. A változtatás joga a folyamatos termékfejlesztés érdekében fenntartva.

2 DÖNGÖLŐ- RENDSZEREK A TALAJTÖMÖ- RÍTÉSHEZ 6. oldal KÉTÜTEMŰ MOTOR - WM oldal DÖNGÖLŐK - BS 30 - BS BS BS 50-2i - BS 60-2i - BS 50-4s - BS 60-4s - BS 65-V - BS BS 70-2i - DS oldal TARTOZÉKOK - Döngölőtalpak, szállító szerkezet 30. oldal SZERVIZ - Wacker Neuson prémium-szerviz

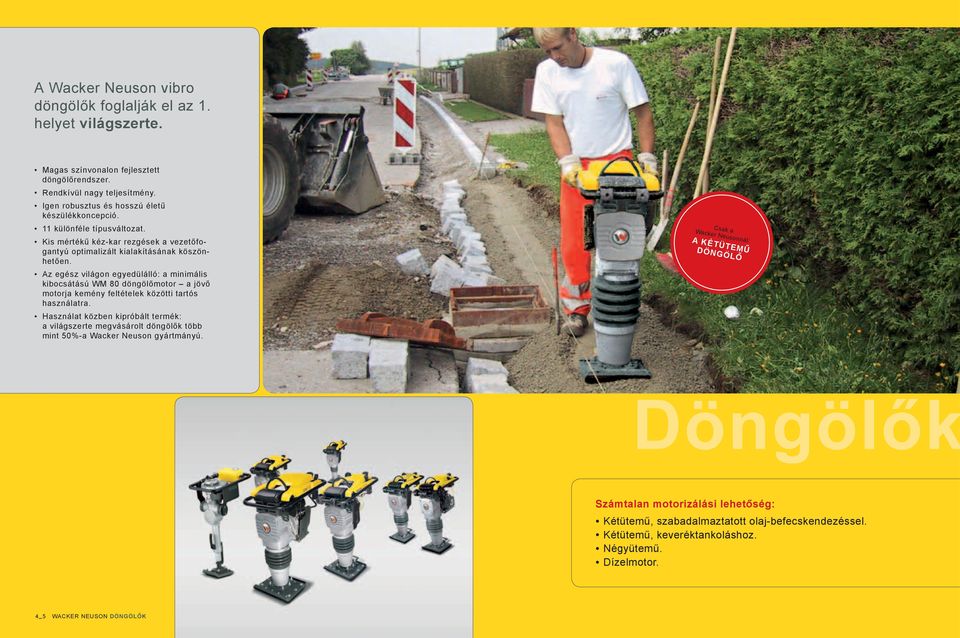

3 A Wacker Neuson vibro döngölők foglalják el az 1. helyet világszerte. Magas színvonalon fejlesztett döngölőrendszer. Rendkívül nagy teljesítmény. Igen robusztus és hosszú életű készülékkoncepció. 11 különféle típusváltozat. Kis mértékű kéz-kar rezgések a vezetőfogantyú optimalizált kialakításának köszönhetően. Az egész világon egyedülálló: a minimális kibocsátású WM 80 döngölőmotor a jövő motorja kemény feltételek közötti tartós használatra. Használat közben kipróbált termék: a világszerte megvásárolt döngölők több mint 50%-a Wacker Neuson gyártmányú. Csak a Wacker Neusonnál: A KÉTÜTEMŰ DÖNGÖLŐ Döngölők Számtalan motorizálási lehetőség: Kétütemű, szabadalmaztatott olaj-befecskendezéssel. Kétütemű, keveréktankoláshoz. Négyütemű. Dízelmotor. 4_5 WACKER NEUSON DÖNGÖLŐK

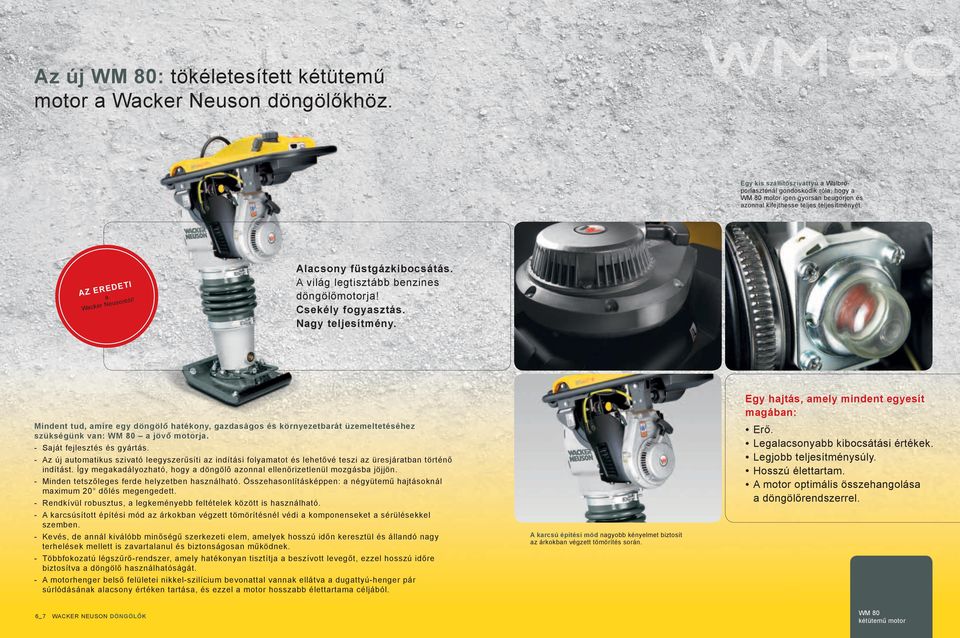

4 Az új WM 80: tökéletesített kétütemű motor a Wacker Neuson döngölőkhöz. Egy kis szállítószivattyú a Walbroporlasztónál gondoskodik róla, hogy a WM 80 motor igen gyorsan beugorjon és azonnal kifejthesse teljes teljesítményét. AZ EREDETI a Wacker Neusontól! Alacsony füstgázkibocsátás. A világ legtisztább benzines döngölőmotorja! Csekély fogyasztás. Nagy teljesítmény. Mindent tud, amire egy döngölő hatékony, gazdaságos és környezetbarát üzemeltetéséhez szükségünk van: WM 80 a jövő motorja. - Saját fejlesztés és gyártás. - Az új automatikus szivató leegyszerűsíti az indítási folyamatot és lehetővé teszi az üresjáratban történő indítást. Így megakadályozható, hogy a döngölő azonnal ellenőrizetlenül mozgásba jöjjön. - Minden tetszőleges ferde helyzetben használható. Összehasonlításképpen: a négyütemű hajtásoknál maximum 20 dőlés megengedett. - Rendkívül robusztus, a legkeményebb feltételek között is használható. - A karcsúsított építési mód az árkokban végzett tömörítésnél védi a komponenseket a sérülésekkel szemben. - Kevés, de annál kiválóbb minőségű szerkezeti elem, amelyek hosszú időn keresztül és állandó nagy terhelések mellett is zavartalanul és biztonságosan működnek. - Többfokozatú légszűrő-rendszer, amely hatékonyan tisztítja a beszívott levegőt, ezzel hosszú időre biztosítva a döngölő használhatóságát. - A motorhenger belső felületei nikkel-szilícium bevonattal vannak ellátva a dugattyú-henger pár súrlódásának alacsony értéken tartása, és ezzel a motor hosszabb élettartama céljából. A karcsú építési mód nagyobb kényelmet biztosít az árkokban végzett tömörítés során. Egy hajtás, amely mindent egyesít magában: Erő. Legalacsonyabb kibocsátási értékek. Legjobb teljesítménysúly. Hosszú élettartam. A motor optimális összehangolása a döngölőrendszerrel. 6_7 WACKER NEUSON DÖNGÖLŐK WM 80 kétütemű motor

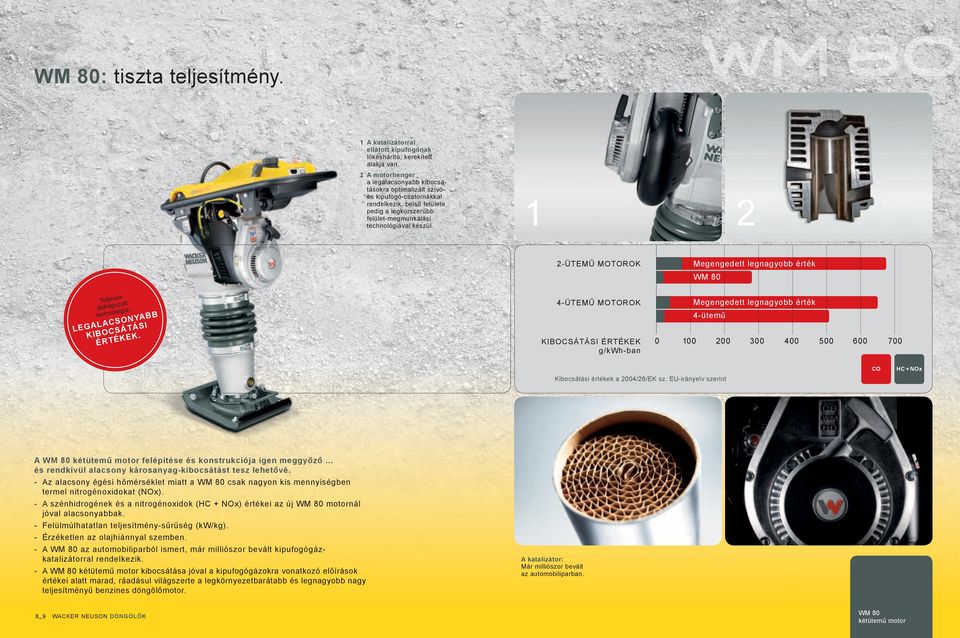

5 WM 80: tiszta teljesítmény. 1 A katalizátorral ellátott kipufogónak lökéshárító, kerekített alakja van. 2 A motorhenger a legalacsonyabb kibocsátásokra optimalizált szívóés kipufogó-csatornákkal rendelkezik, belső felülete pedig a legkorszerűbb felület-megmunkálási technológiával készül ÜTEMŰ MOTOROK Megengedett legnagyobb érték WM 80 Teljesen átdolgozott technológia. LEGALACSONYABB KIBOCSÁTÁSI ÉRTÉKEK. 4-ÜTEMŰ MOTOROK KIBOCSÁTÁSI ÉRTÉKEK g/kwh-ban Megengedett legnagyobb érték 4-ütemű Kibocsátási értékek a 2004/26/EK sz. EU-irányelv szerint CO HC + NOx A WM 80 kétütemű motor felépítése és konstrukciója igen meggyőző... és rendkívül alacsony károsanyag-kibocsátást tesz lehetővé. - Az alacsony égési hőmérséklet miatt a WM 80 csak nagyon kis mennyiségben termel nitrogénoxidokat (NOx). - A szénhidrogének és a nitrogénoxidok (HC + NOx) értékei az új WM 80 motornál jóval alacsonyabbak. - Felülmúlhatatlan teljesítmény-sűrűség (kw/kg). - Érzéketlen az olajhiánnyal szemben. - A WM 80 az automobiliparból ismert, már milliószor bevált kipufogógázkatalizátorral rendelkezik. - A WM 80 kétütemű motor kibocsátása jóval a kipufogógázokra vonatkozó előírások értékei alatt marad, ráadásul világszerte a legkörnyezetbarátabb és legnagyobb nagy teljesítményű benzines döngölőmotor. A katalizátor: Már milliószor bevált az automobiliparban. 8_9 WACKER NEUSON DÖNGÖLŐK WM 80 kétütemű motor

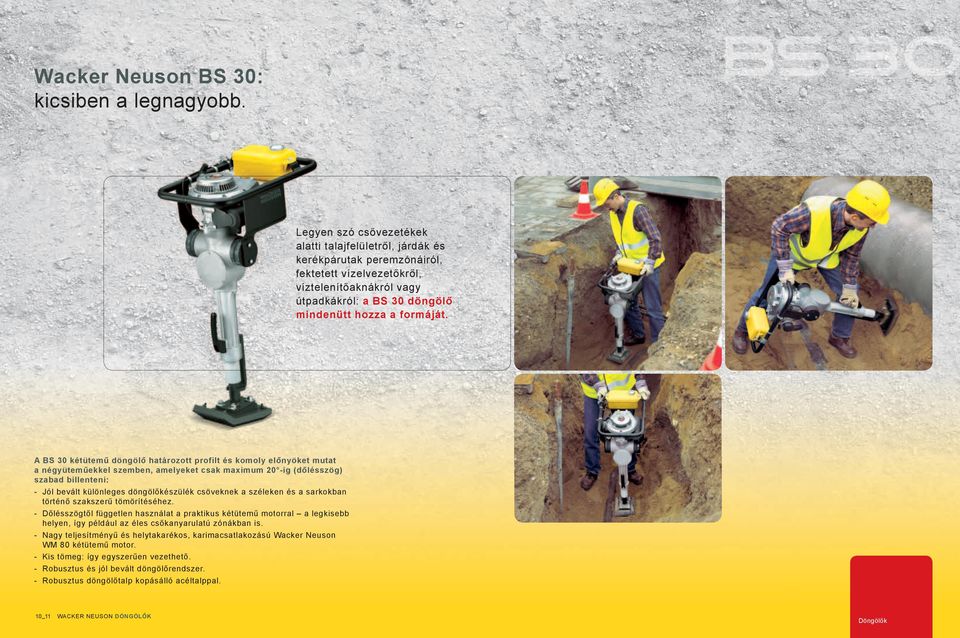

6 Wacker Neuson BS 30: kicsiben a legnagyobb. Legyen szó csővezetékek alatti talajfelületről, járdák és kerékpárutak peremzónáiról, fektetett vízelvezetőkről, víztelenítőaknákról vagy útpadkákról: a BS 30 döngölő mindenütt hozza a formáját. A BS 30 kétütemű döngölő határozott profilt és komoly előnyöket mutat a négyüteműekkel szemben, amelyeket csak maximum 20 -ig (dőlésszög) szabad billenteni: - Jól bevált különleges döngölőkészülék csöveknek a széleken és a sarkokban történő szakszerű tömörítéséhez. - Dőlésszögtől független használat a praktikus kétütemű motorral a legkisebb helyen, így például az éles csőkanyarulatú zónákban is. - Nagy teljesítményű és helytakarékos, karimacsatlakozású Wacker Neuson WM 80 kétütemű motor. - Kis tömeg: így egyszerűen vezethető. - Robusztus és jól bevált döngölőrendszer. - Robusztus döngölőtalp kopásálló acéltalppal. 10_11 WACKER NEUSON DÖNGÖLŐK Döngölők

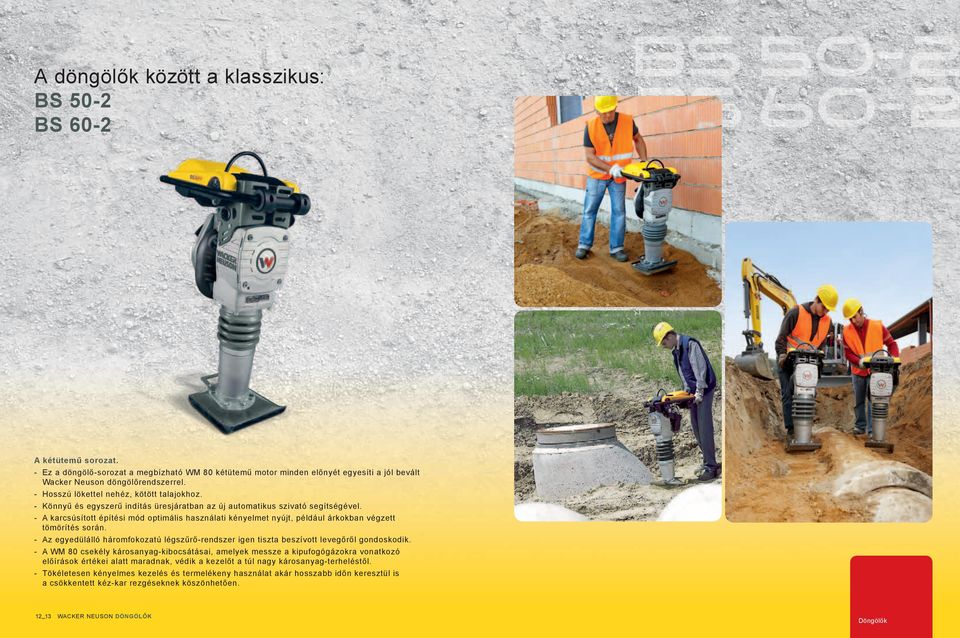

7 A döngölők között a klasszikus: BS 50-2 BS 60-2 A kétütemű sorozat. - Ez a döngölő-sorozat a megbízható WM 80 kétütemű motor minden előnyét egyesíti a jól bevált Wacker Neuson döngölőrendszerrel. - Hosszú lökettel nehéz, kötött talajokhoz. - Könnyű és egyszerű indítás üresjáratban az új automatikus szivató segítségével. - A karcsúsított építési mód optimális használati kényelmet nyújt, például árkokban végzett tömörítés során. - Az egyedülálló háromfokozatú légszűrő-rendszer igen tiszta beszívott levegőről gondoskodik. - A WM 80 csekély károsanyag-kibocsátásai, amelyek messze a kipufogógázokra vonatkozó előírások értékei alatt maradnak, védik a kezelőt a túl nagy károsanyag-terheléstől. - Tökéletesen kényelmes kezelés és termelékeny használat akár hosszabb időn keresztül is a csökkentett kéz-kar rezgéseknek köszönhetően. 12_13 WACKER NEUSON DÖNGÖLŐK Döngölők

8 Az elkülönített olajkenésű kétütemű: BS 50-2i BS 60-2i Szabadalmaztatott OLAJKENŐ RENDSZERREL O L A J - T A R T Á L Y B E N Z I N - T A R T Á L Y Az i-sorozat szabadalmaztatott olajkenő rendszerrel. Az i-sorozatú kétütemű vibro döngölők elkülönített olajkenéssel üzemelnek: egyszerűen töltse fel mindként tartályt benzinnel, illetve kétütemű olajjal és felejtse el az előkeverést! Az optimális keverési arányról a szabadalmaztatott olajkenő rendszer gondoskodik. Továbbá csökkenti az égési maradványok lerakódását az égéstérben. Az olajtartály egyszeri feltöltése 65 üzemórára elegendő. A döngölő olajhiány esetén éppúgy automatikusan lekapcsol mint 20 percnyi üresjárat után. Ezenkívül természetesen minden i-sorozatú döngölő is rendelkezik a 12/13. oldalon ismertetett klasszikus sorozat jól bevált előnyeivel. A két elkülönített tartály egyszerűvé teszi az utántöltést. A tökéletes keverésről a szabadalmaztatott olajkenő rendszer gondoskodik. 14_15 WACKER NEUSON DÖNGÖLŐK Döngölők

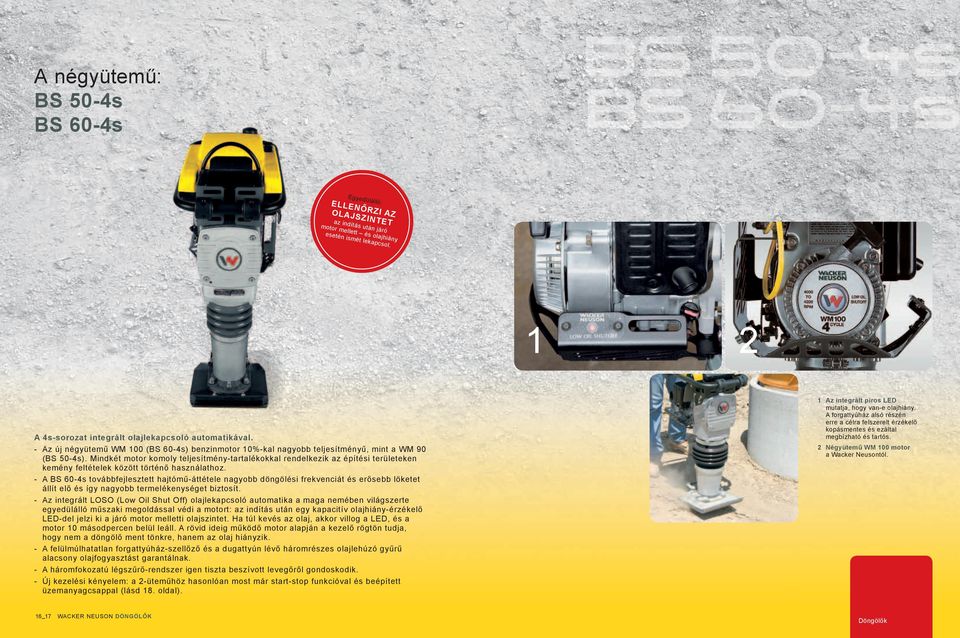

9 A négyütemű: BS 50-4s BS 60-4s Egyedülálló: ELLENŐRZI AZ OLAJSZINTET az indítás után járó motor mellett és olajhiány esetén ismét lekapcsol. 1 2 A 4s-sorozat integrált olajlekapcsoló automatikával. - Az új négyütemű WM 100 (BS 60-4s) benzinmotor 10%-kal nagyobb teljesítményű, mint a WM 90 (BS 50-4s). Mindkét motor komoly teljesítmény-tartalékokkal rendelkezik az építési területeken kemény feltételek között történő használathoz. - A BS 60-4s továbbfejlesztett hajtómű-áttétele nagyobb döngölési frekvenciát és erősebb löketet állít elő és így nagyobb termelékenységet biztosít. - Az integrált LOSO (Low Oil Shut Off) olajlekapcsoló automatika a maga nemében világszerte egyedülálló műszaki megoldással védi a motort: az indítás után egy kapacitív olajhiány-érzékelő LED-del jelzi ki a járó motor melletti olajszintet. Ha túl kevés az olaj, akkor villog a LED, és a motor 10 másodpercen belül leáll. A rövid ideig működő motor alapján a kezelő rögtön tudja, hogy nem a döngölő ment tönkre, hanem az olaj hiányzik. - A felülmúlhatatlan forgattyúház-szellőző és a dugattyún lévő háromrészes olajlehúzó gyűrű alacsony olajfogyasztást garantálnak. - A háromfokozatú légszűrő-rendszer igen tiszta beszívott levegőről gondoskodik. - Új kezelési kényelem: a 2-üteműhöz hasonlóan most már start-stop funkcióval és beépített üzemanyagcsappal (lásd 18. oldal). 1 Az integrált piros LED mutatja, hogy van-e olajhiány. A forgattyúház alsó részén erre a célra felszerelt érzékelő kopásmentes és ezáltal megbízható és tartós. 2 Négyütemű WM 100 motor a Wacker Neusontól. 16_17 WACKER NEUSON DÖNGÖLŐK Döngölők

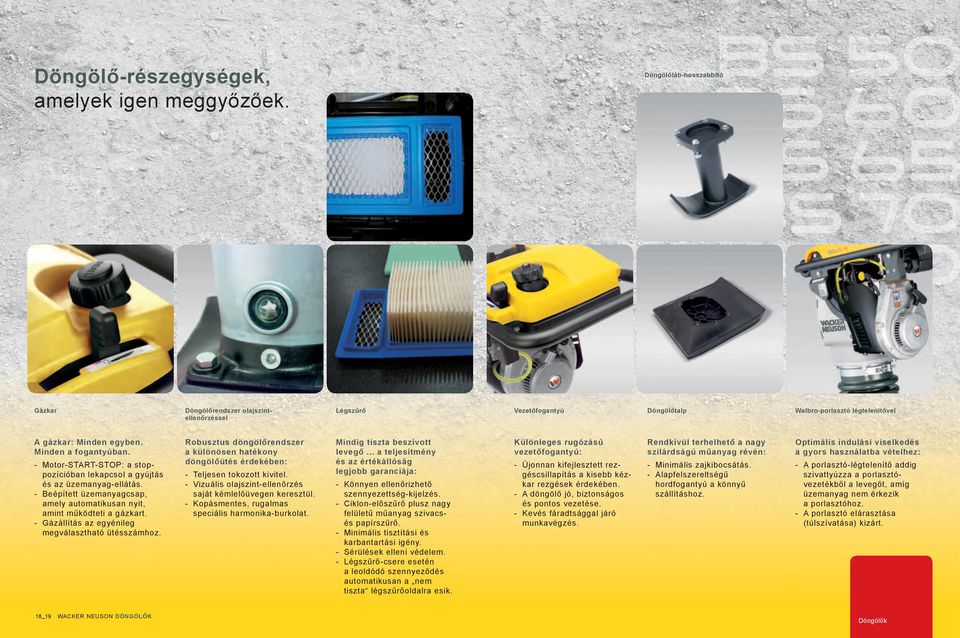

10 Döngölő-részegységek, amelyek igen meggyőzőek. Döngölőláb-hosszabbító Gázkar Döngölőrendszer olajszintellenőrzéssel Légszűrő Vezetőfogantyú Döngölőtalp Walbro-porlasztó légtelenítővel A gázkar: Minden egyben. Minden a fogantyúban. - Motor-START-STOP: a stoppozícióban lekapcsol a gyújtás és az üzemanyag-ellátás. - Beépített üzemanyagcsap, amely automatikusan nyit, amint működteti a gázkart. - Gázállítás az egyénileg megválasztható ütésszámhoz. Robusztus döngölőrendszer a különösen hatékony döngölőütés érdekében: - Teljesen tokozott kivitel. - Vizuális olajszint-ellenőrzés saját kémlelőüvegen keresztül. - Kopásmentes, rugalmas speciális harmonika-burkolat. Mindig tiszta beszívott levegő... a teljesítmény és az értékállóság legjobb garanciája: - Könnyen ellenőrizhető szennyezettség-kijelzés. - Ciklon-előszűrő plusz nagy felületű műanyag szivacsés papírszűrő. - Minimális tisztítási és karbantartási igény. - Sérülések elleni védelem. - Légszűrő-csere esetén a leoldódó szennyeződés automatikusan a nem tiszta légszűrőoldalra esik. Különleges rugózású vezetőfogantyú: - Újonnan kifejlesztett rezgéscsillapítás a kisebb kézkar rezgések érdekében. - A döngölő jó, biztonságos és pontos vezetése. - Kevés fáradtsággal járó munkavégzés. Rendkívül terhelhető a nagy szilárdságú műanyag révén: - Minimális zajkibocsátás. - Alapfelszereltségű hordfogantyú a könnyű szállításhoz. Optimális indulási viselkedés a gyors használatba vételhez: - A porlasztó-légtelenítő addig szivattyúzza a porlasztóvezetékből a levegőt, amíg üzemanyag nem érkezik a porlasztóhoz. - A porlasztó elárasztása (túlszívatása) kizárt. 18_19 WACKER NEUSON DÖNGÖLŐK Döngölők

11 Az állítható löketmagasságú döngölő: BS 65-V A kis löketű használat az aszfaltfiniselési munkáknál előnyös SZABADAL- MAZTATOTT LÖKETÁLLÍTÁS! Változtatható sebesség és négyféle tömörítési fokozat. A BS 65-V döngölő egyesíti magában a klasszikus Wacker Neuson kétütemű készülék előnyeit, kiegészítve négy különböző tömörítési fokozat választásának lehetőségével. Így egyetlen készülékkel bármely talajfajta tömörítése elvégezhető anélkül, hogy egy másik készüléket kellene használni. A realitás talaján: a döngölő használata előtt először elemzést kell végezni. A maximálisan elérhető tömörítési minőség függ a tömörítendő anyagtól, annak tömörítési hajlandóságától és a tömörítőgéptől. Négyféle löketmagasság állítható be. 1. állás Aszfalton végzendő javítási munkáknál sima felületlezárásokhoz vagy térburkoló kövek beépítéséhez. 2. állás Méretpontos tömörítéshez és szélek tömörítésénél végzendő simító munkákhoz. Kiválóan alkalmas homokos talajokhoz. 3. állás Optimális tömörítési teljesítményhez szemcsés talajoknál egészen a megkötő talajokig. Kavicshoz, szilánkos anyagokhoz, salakhoz, soványbetonhoz és sóderhez is alkalmas. 4. állás Kötött, de nedves talajok esetén is, rendkívül jó tömörítési eredmények érhetők el. Döngölők minden talajfajtához. A nem kötött talajok durva szemcsékből (sziklatörmelék, kövek, kavicsok és homok) állnak. Ideális alkalmazási terület bármilyen üzemi tömegű Wacker Neuson döngölő számára. A kötött talajok "finomszemcsékből" állnak és vibrációs hatással nem nagyon jól tömöríthetők. Ilyenkor a könnyűtől a középnehézig terjedő döngölőket célszerű használni. A vegyes szemcséjű talajok finomszemcséjű, kötött és durva, illetve közepes szemcséjű anyagok keverékéből állnak. A könnyű, a közepes és a nehéz döngölők számára egyaránt alkalmas munkaterületek. 20_ 21 WACKER NEUSON DÖNGÖLŐK Döngölők

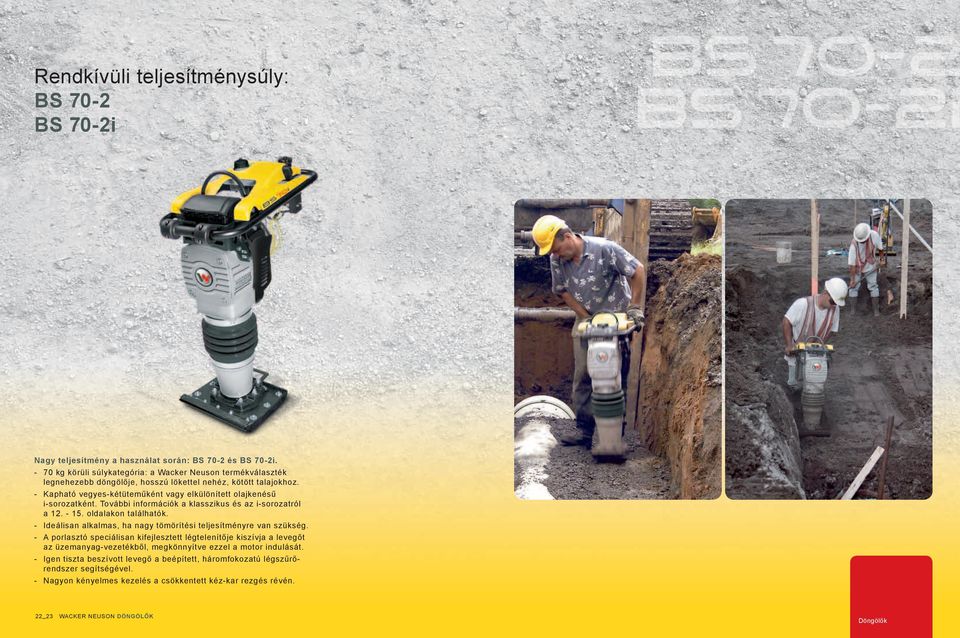

12 Rendkívüli teljesítménysúly: BS 70-2 BS 70-2i Nagy teljesítmény a használat során: BS 70-2 és BS 70-2i kg körüli súlykategória: a Wacker Neuson termékválaszték legnehezebb döngölője, hosszú lökettel nehéz, kötött talajokhoz. - Kapható vegyes-kétüteműként vagy elkülönített olajkenésű i-sorozatként. További információk a klasszikus és az i-sorozatról a oldalakon találhatók. - Ideálisan alkalmas, ha nagy tömörítési teljesítményre van szükség. - A porlasztó speciálisan kifejlesztett légtelenítője kiszívja a levegőt az üzemanyag-vezetékből, megkönnyítve ezzel a motor indulását. - Igen tiszta beszívott levegő a beépített, háromfokozatú légszűrőrendszer segítségével. - Nagyon kényelmes kezelés a csökkentett kéz-kar rezgés révén. 22_23 WACKER NEUSON DÖNGÖLŐK Döngölők

13 A dízel döngölő: DS 70 A DS 70 jól kiegyensúlyozott gép, a mindenekfelett legkörnyezetbarátabb döngölőhajtással. Csekély CO-kibocsátása miatt mindenekelőtt szűk és rosszul szellőzött árkokban célszerű használni. A DS 70 teszi teljessé a Wacker Neuson döngölők választékát. A dízel vibro döngölő szélsőséges tömörítési munkákhoz. - Ideálisan használható a kötött, vegyes és nagy szemcséjű talajok által és a szűk helyviszonyok miatt megkövetelt igényes tömörítési munkákhoz. - Korróziónak ellenálló üzemanyagtartály beépített tisztítószűrővel. - Zajcsökkentő burkolat a motor és a döngölőtalp zajkibocsátásának csillapításához. - Háromfokozatú légszűrő-rendszer az igen tiszta beszívott levegő érdekében. - Egészen kényelmes kezelés: egyetlen karral szabályozható az indítás, a motor fordulatszáma és leállítása. - Messze alatta van a kipufogógázokra vonatkozó aktuális szabványok értékeinek. - Nagyon kényelmes kezelés a csökkentett kéz-kar rezgés révén. - Első osztályú dízelmotor hosszú élettartammal, csekély fogyasztással és kevés CO-kibocsátással. Egykezes gázkar: egy kézzel kezelhető. 24_25 WACKER NEUSON DÖNGÖLŐK Döngölők

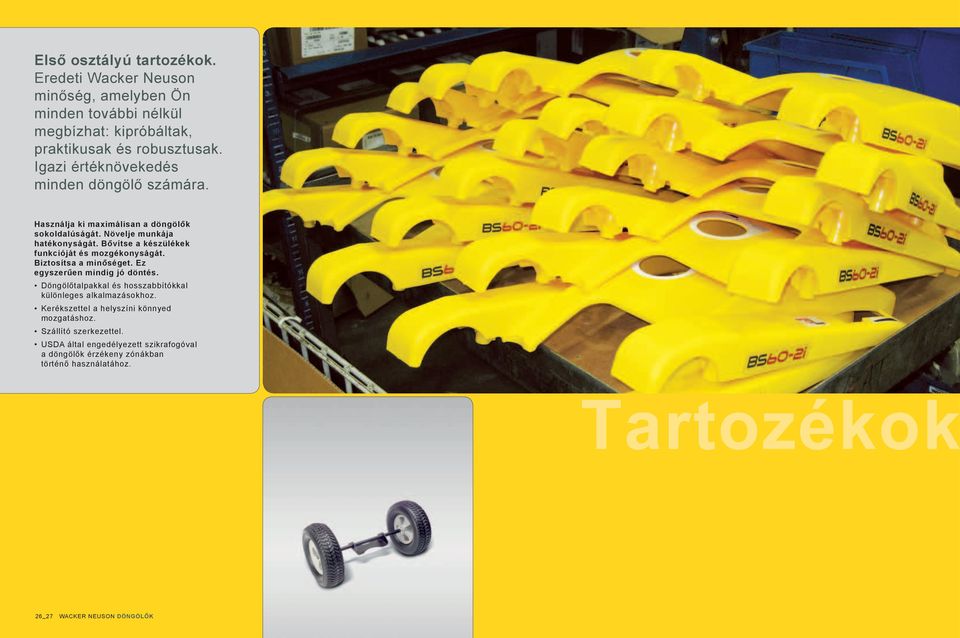

14 Első osztályú tartozékok. Eredeti Wacker Neuson minőség, amelyben Ön minden további nélkül megbízhat: kipróbáltak, praktikusak és robusztusak. Igazi értéknövekedés minden döngölő számára. Használja ki maximálisan a döngölők sokoldalúságát. Növelje munkája hatékonyságát. Bővítse a készülékek funkcióját és mozgékonyságát. Biztosítsa a minőséget. Ez egyszerűen mindig jó döntés. Döngölőtalpakkal és hosszabbítókkal különleges alkalmazásokhoz. Kerékszettel a helyszíni könnyed mozgatáshoz. Szállító szerkezettel. USDA által engedélyezett szikrafogóval a döngölők érzékeny zónákban történő használatához. Tartozékok 26_27 WACKER NEUSON DÖNGÖLŐK

15 Sokoldalú tartozékok a tökéletes használathoz. TARTOZÉKOK BS 30 BS 50-2 BS 50-2i BS 50-4 DÖNGÖLŐTALPAK ÉS HOSSZABBÍTÓK BS 60-2 BS 60-2i BS 60-4 BS 65-V BS 70-2 BS 70-2i DS mm széles acéltalp fabetéttel 150 mm széles acéltalp műanyag betéttel 150 mm széles kihabosított gömbgrafitos öntöttvas 150 mm széles 300 mm hosszabbítóval 200 mm széles acéltalp műanyag betéttel 250 mm széles kihabosított gömbgrafitos öntöttvas 250 mm széles acéltalp műanyag betéttel 280 mm széles acéltalp fabetéttel 280 mm széles kihabosított gömbgrafitos öntöttvas 280 mm széles acéltalp műanyag betéttel 330 mm széles acéltalp műanyag betéttel 330 mm széles kihabosított gömbgrafitos öntöttvas kerékszett Eredeti tartozékok: a Wacker Neuson minőség mindig garantált. Minden egyes részletben. A tartozékok feladata a használat könnyebbé, az alkalmazás célirányossá és az eredmények jobbá tétele. Ezért a tartozékok témája a Wacker Neuson számára sem mellékes ügy, hanem a mindent felölelő termék- és rendszerválaszték egészen központi részét képezi. hordozó csomag szikrafogó (USDA-engedéllyel) Alapfelszerelésként kiszállítva. Acéltalp fabetéttel. Tartozék lehetséges. Tartozék nem lehetséges. 28_29 WACKER NEUSON DÖNGÖLŐK Tartozékok

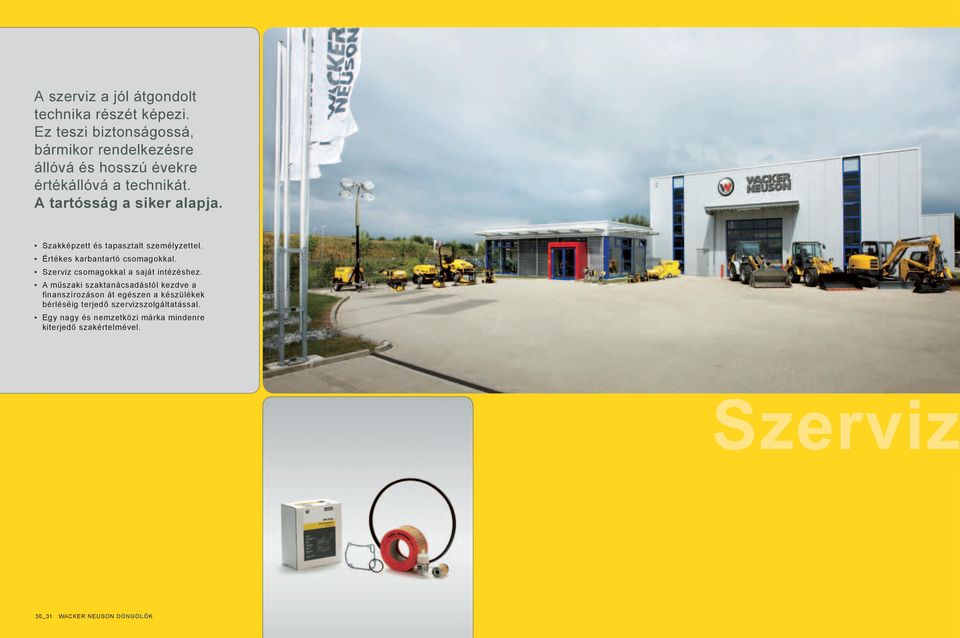

16 A szerviz a jól átgondolt technika részét képezi. Ez teszi biztonságossá, bármikor rendelkezésre állóvá és hosszú évekre értékállóvá a technikát. A tartósság a siker alapja. Szakképzett és tapasztalt személyzettel. Értékes karbantartó csomagokkal. Szerviz csomagokkal a saját intézéshez. A műszaki szaktanácsadástól kezdve a finanszírozáson át egészen a készülékek bérléséig terjedő szervizszolgáltatással. Egy nagy és nemzetközi márka mindenre kiterjedő szakértelmével. Szerviz 30_31 WACKER NEUSON DÖNGÖLŐK

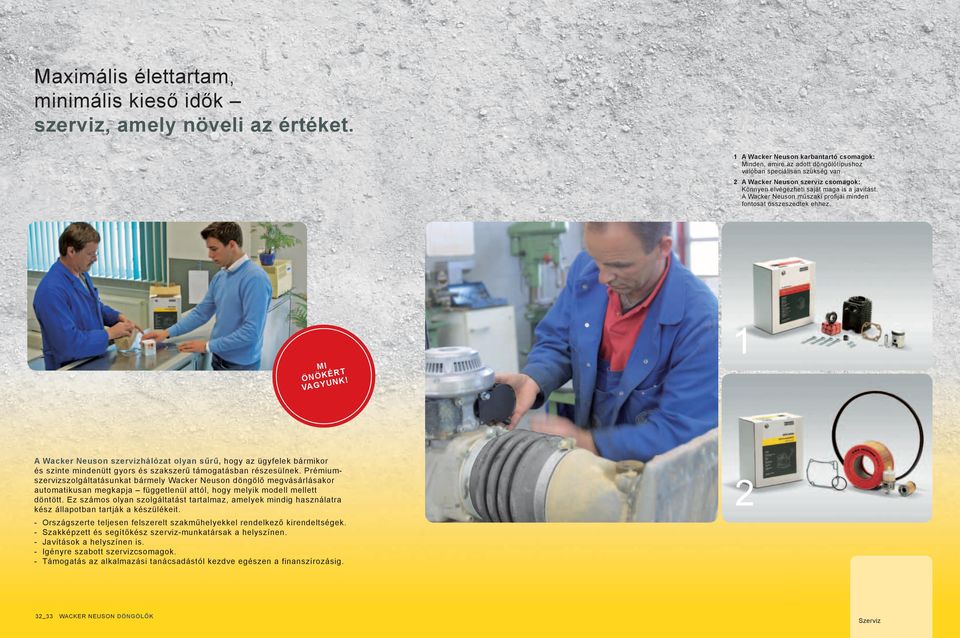

17 Maximális élettartam, minimális kieső idők szerviz, amely növeli az értéket. 1 A Wacker Neuson karbantartó csomagok: Minden, amire az adott döngölőtípushoz valóban speciálisan szükség van. 2 A Wacker Neuson szerviz csomagok: Könnyen elvégezheti saját maga is a javítást. A Wacker Neuson műszaki profijai minden fontosat összeszedtek ehhez. MI ÖNÖKÉRT VAGYUNK! 1 A Wacker Neuson szervizhálózat olyan sűrű, hogy az ügyfelek bármikor és szinte mindenütt gyors és szakszerű támogatásban részesülnek. Prémiumszervizszolgáltatásunkat bármely Wacker Neuson döngölő megvásárlásakor automatikusan megkapja függetlenül attól, hogy melyik modell mellett döntött. Ez számos olyan szolgáltatást tartalmaz, amelyek mindig használatra kész állapotban tartják a készülékeit. - Országszerte teljesen felszerelt szakműhelyekkel rendelkező kirendeltségek. - Szakképzett és segítőkész szerviz-munkatársak a helyszínen. - Javítások a helyszínen is. - Igényre szabott szervizcsomagok. - Támogatás az alkalmazási tanácsadástól kezdve egészen a finanszírozásig. 2 32_33 WACKER NEUSON DÖNGÖLŐK Szerviz

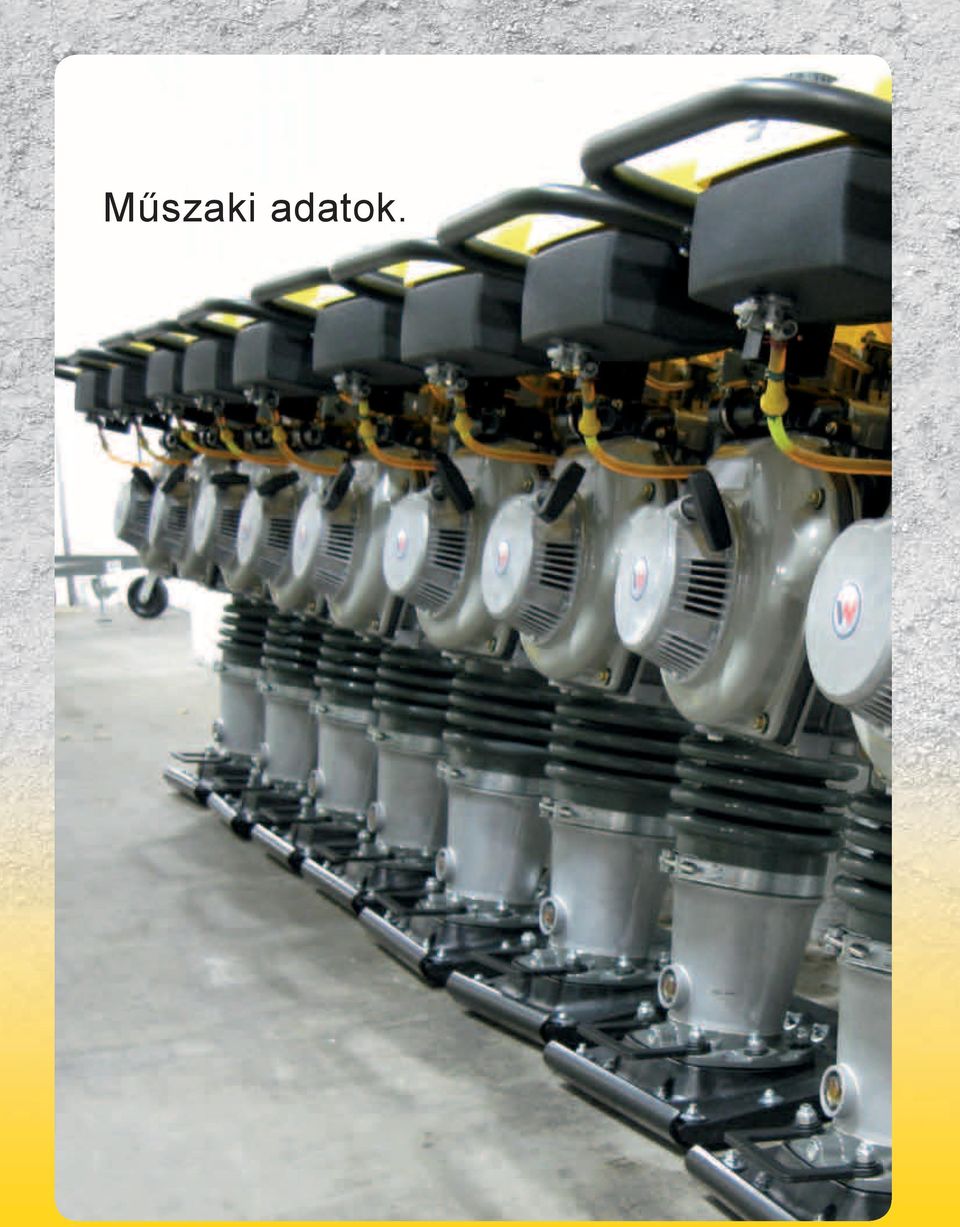

18 Műszaki adatok.

19 A mi alapunk a kiváló minőségű talajtömörítéshez. MŰSZAKI ADATOK BS 30 Hossz x Szélesség x Magasság mm 540 x 340 x Készülék méretek (H x Sz x M) mm 570 x 370 x Döngölőtalp nagysága (Sz x H) mm 150 x 280 Üzemi tömeg kg 32 Szállítási tömeg (csomagolással) kg 37 Löket a döngölőtalpnál mm 42 Ütések max. száma 1/perc 830 Meghajtás Motorgyártó Típus WM 80 Lökettérfogat cm 3 80 léghűtéses, egyhengeres, kétütemű benzinmotor Wacker Neuson Max. teljesítmény (DIN ISO 3046) kw (LE) 2,3 (3,1) Hozzá tartozó fordulatszám 1/perc Benzin-olaj keverék 50 : 1 Üzemanyag-felhasználás l/h 0,45 Tartály űrtartalma (üzemanyag) l 2,2 Erőátvitel A hajtómotortól a centrifugális tengelykapcsolón, hajtóművön, forgattyúművön, hajtórúdon, vezetődugattyún, kettős rugórendszeren, rugós hengeren keresztül döngölőtalpra. Az összekapcsolás a gázadáskor történik. MŰSZAKI ADATOK BS 50-2 BS 60-2 BS 70-2 Hossz x Szélesség x Magasság mm 673 x 343 x x 343 x x 343 x 965 Készülék méretek (H x Sz x M) mm 690 x 380 x x 380 x x 380 x 990 Döngölőtalp nagysága (Sz x H) mm 250 x 337 vagy 280 x x x 336 vagy 330 x 342 Üzemi tömeg kg 58/ Szállítási tömeg (csomagolással) kg 64/ Löket a döngölőtalpnál mm 64, Ütések max. száma 1/perc Munkasebesség m/perc 9,5 9,8 8,9 Felület-teljesítmény m 2 /óra 250 mm széles döngölőtalp 280 mm széles döngölőtalp 330 mm széles döngölőtalp Meghajtás 142,5 159,6 164,6 149,5 176,2 léghűtéses, egyhengeres, kétütemű benzinmotor Motorgyártó Wacker Neuson Wacker Neuson Wacker Neuson Típus WM 80 WM 80 WM 80 Lökettérfogat cm Max. teljesítmény (DIN ISO 3046) kw (LE) 1,7 (2,2) 1,8 (2,4) 2,0 (2,7) Hozzá tartozó fordulatszám 1/perc Benzin-olaj keverék 100 : : : 1 Üzemanyag-felhasználás l/h 1,0 1,2 1,3 Tartály űrtartalma (üzemanyag) l 3,0 3,0 3,0 Erőátvitel A hajtómotortól a centrifugális tengelykapcsolón, hajtóművön, forgattyúművön, hajtórúdon, vezetődugattyún, kettős rugórendszeren, rugós hengeren keresztül döngölőtalpra. Az összekapcsolás a gázadáskor történik. Magyarázó vezérfonal az egyes modellekhez: 2 Kétütemű motor 4 Négyütemű motor B Benzin D Dízel S Döngölő/vibro döngölő V Változtatható löket Súlykategória WM Wacker Neuson motor s Olajlekapcsoló automatika a négyütemű motornál i Elkülönített kenés (olaj-befecskendezés) a kétütemű motornál MŰSZAKI ADATOK BS 50-2i BS 60-2i BS 70-2i Hossz x Szélesség x Magasság mm 673 x 343 x x 343 x x 343 x 965 Készülék méretek (H x Sz x M) mm 690 x 380 x x 380 x x 380 x 990 Döngölőtalp nagysága (Sz x H) mm 250 x 337 vagy 280 x x x 336 vagy 330 x 342 Üzemi tömeg kg 58/ Szállítási tömeg (csomagolással) kg 64/ Löket a döngölőtalpnál mm 64, Ütések max. száma 1/perc Munkasebesség m/perc 9,5 9,8 8,9 Felület-teljesítmény m 2 /óra 250 mm széles döngölőtalp 280 mm széles döngölőtalp 330 mm széles döngölőtalp Meghajtás 142,5 159,6 164,6 149,5 176,2 léghűtéses, egyhengeres, kétütemű benzinmotor Motorgyártó Wacker Neuson Wacker Neuson Wacker Neuson Típus WM 80 WM 80 WM 80 Lökettérfogat cm Max. teljesítmény (DIN ISO 3046) kw (LE) 1,7 (2,2) 1,8 (2,4) 2,0 (2,7) Hozzá tartozó fordulatszám 1/perc Benzin-olaj keverék 120:1 120:1 120:1 Üzemanyag-felhasználás l/h 1,0 1,2 1,3 Tartály űrtartalma (üzemanyag) l 3,0 3,0 3,0 Tartály űrtartalma (olaj) l 0,70 0,70 0,70 Erőátvitel A hajtómotortól a centrifugális tengelykapcsolón, hajtóművön, forgattyúművön, hajtórúdon, vezetődugattyún, kettős rugórendszeren, rugós hengeren keresztül döngölőtalpra. Az összekapcsolás a gázadáskor történik. MŰSZAKI ADATOK BS 50-4s BS 60-4s Hossz x Szélesség x Magasság mm 673 x 343 x x 343 x 965 Készülék méretek (H x Sz x M) mm 690 x 380 x x 380 x 990 Döngölőtalp nagysága (Sz x H) mm 280 x x 336 Üzemi tömeg kg Szállítási tömeg (csomagolással) kg Löket a döngölőtalpnál mm 39,6 71 Ütések max. száma 1/perc Munkasebesség m/perc 7,9 7,8 Felület-teljesítmény m 2 /óra 250 mm széles döngölőtalp 280 mm széles döngölőtalp 330 mm széles döngölőtalp Meghajtás 132,7 131 léghűtéses, egyhengeres, négyütemű benzinmotor Motorgyártó Wacker Neuson Wacker Neuson Típus WM 90 WM 100 Lökettérfogat cm Max. teljesítmény (DIN ISO 3046) kw (LE) 2,1 (2,8) 2,4 (3,2) Hozzá tartozó fordulatszám 1/perc Üzemanyag-felhasználás l/h 1,2 1,2 Tartály űrtartalma (üzemanyag) l 3,0 3,0 Erőátvitel A hajtómotortól a centrifugális tengelykapcsolón, hajtóművön, forgattyúművön, hajtórúdon, vezetődugattyún, kettős rugórendszeren, rugós hengeren keresztül döngölőtalpra. Az összekapcsolás a gázadáskor történik. 2_3 WACKER NEUSON DÖNGÖLŐK A változtatás joga a folyamatos termékfejlesztés érdekében fenntartva.
