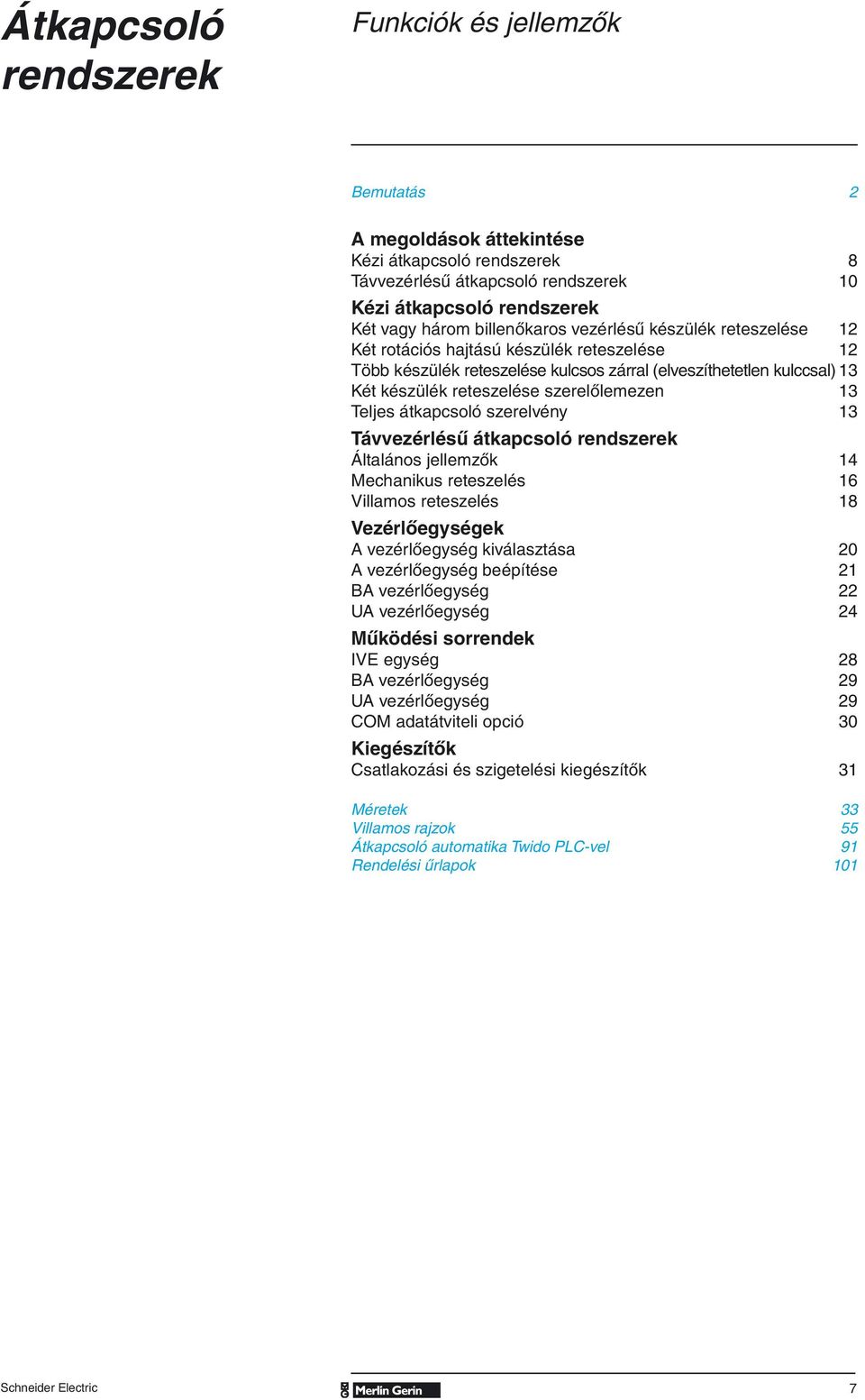

1 Átkapsoló rendszerek Funkiók és jellemzôk Bemutatás 2 A megoldások áttekintése Kézi átkapsoló rendszerek 8 Távvezérlésû átkapsoló rendszerek 10 Kézi átkapsoló rendszerek Két vagy három billenôkaros vezérlésû készülék reteszelése 12 Két rotáiós hajtású készülék reteszelése 12 Több készülék reteszelése kulsos zárral (elveszíthetetlen kulsal) 13 Két készülék reteszelése szerelôlemezen 13 Teljes átkapsoló szerelvény 13 Távvezérlésû átkapsoló rendszerek Általános jellemzôk 14 Mehanikus reteszelés 16 Villamos reteszelés 18 Vezérlôegységek A vezérlôegység kiválasztása 20 A vezérlôegység beépítése 21 BA vezérlôegység 22 UA vezérlôegység 24 Mûködési sorrendek IVE egység 28 BA vezérlôegység 29 UA vezérlôegység 29 COM adatátviteli opió 30 Kiegészítôk Csatlakozási és szigetelési kiegészítôk 31 Méretek 33 Villamos rajzok 55 Átkapsoló automatika Twido PLC-vel 91 Rendelési ûrlapok 101 Shneider Eletri

2 Funkiók és jellemzôk A megoldások áttekintése Kézi átkapsoló rendszerek Interpat INS és Compat NS A Tartomány Interpat Compat Típusok INS40 - INS80 INS250 - INS630 NS100 - NS250 INS100 - INS160 INV250 - INV630 NS400 - NS630 Névleges áram (A) A készülék típusa Szakaszolókapsolók Szakaszolókapsolók N/H/L megszakítók hosszabbított hajtókarral NA szakaszolókapsolók Kézi átkapsoló rendszerek Billenôkarok reteszelése Két készülék egymás mellett Három készülék egymás mellett Rotáiós hajtókarok reteszelése Két készülék egymás mellett Elveszíthetetlen kulsos zárak reteszelése Több különbözô készülék Reteszelés szerelôlemezen Két készülék egymás mellett Teljes átkapsoló szerelvények Két készülék egymás mellett 8 Shneider Eletri

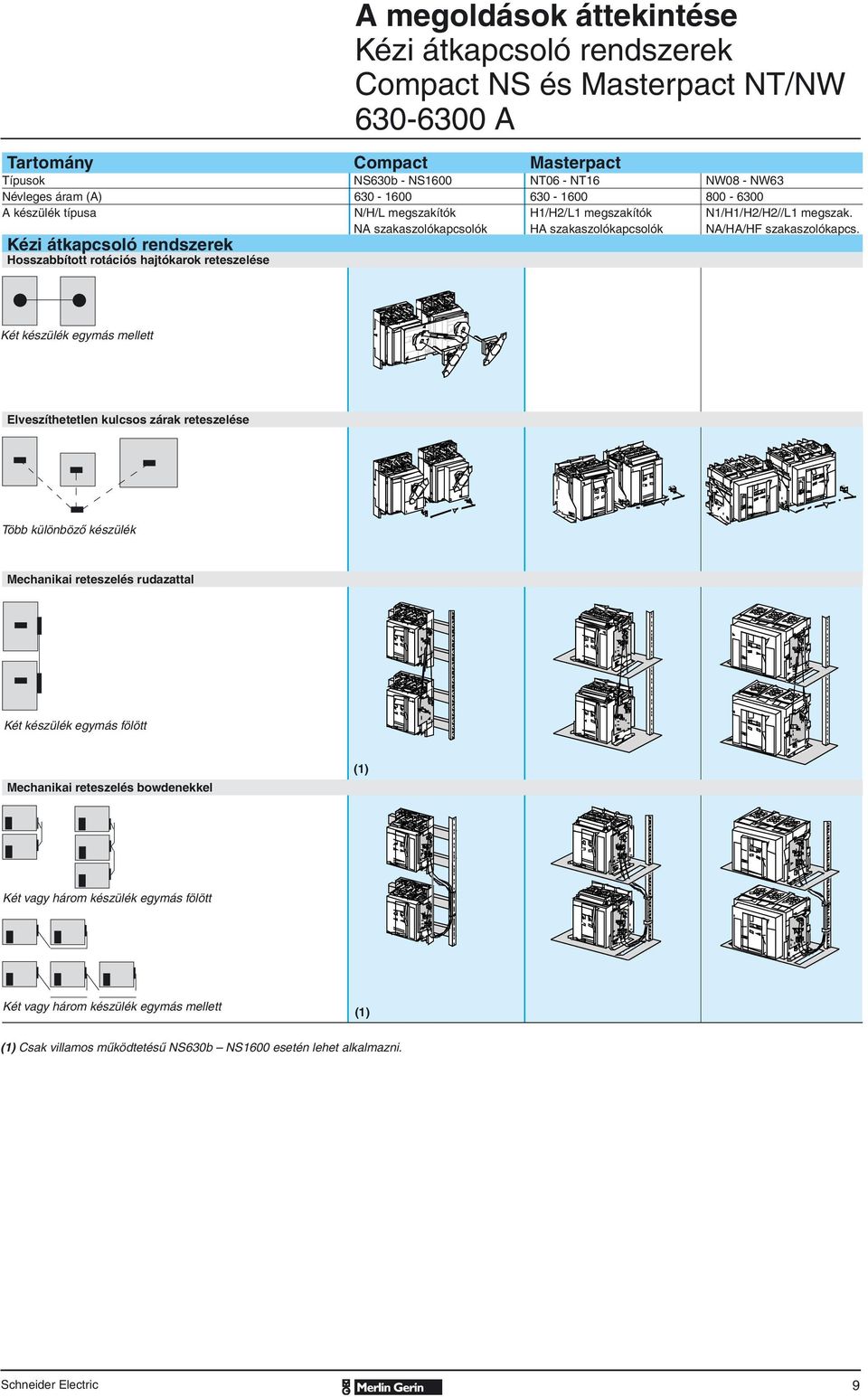

3 A megoldások áttekintése Kézi átkapsoló rendszerek Compat NS és Masterpat NT/NW A Tartomány Compat Masterpat Típusok NS630b - NS1600 NT06 - NT16 NW08 - NW63 Névleges áram (A) A készülék típusa N/H/L megszakítók H1/H2/L1 megszakítók N1/H1/H2/H2//L1 megszak. NA szakaszolókapsolók HA szakaszolókapsolók NA/HA/HF szakaszolókaps. Kézi átkapsoló rendszerek Hosszabbított rotáiós hajtókarok reteszelése Két készülék egymás mellett Elveszíthetetlen kulsos zárak reteszelése Több különbözô készülék Mehanikai reteszelés rudazattal Két készülék egymás fölött Mehanikai reteszelés bowdenekkel (1) Két vagy három készülék egymás fölött Két vagy három készülék egymás mellett (1) (1) Csak villamos mûködtetésû NS630b NS1600 esetén lehet alkalmazni. Shneider Eletri 9

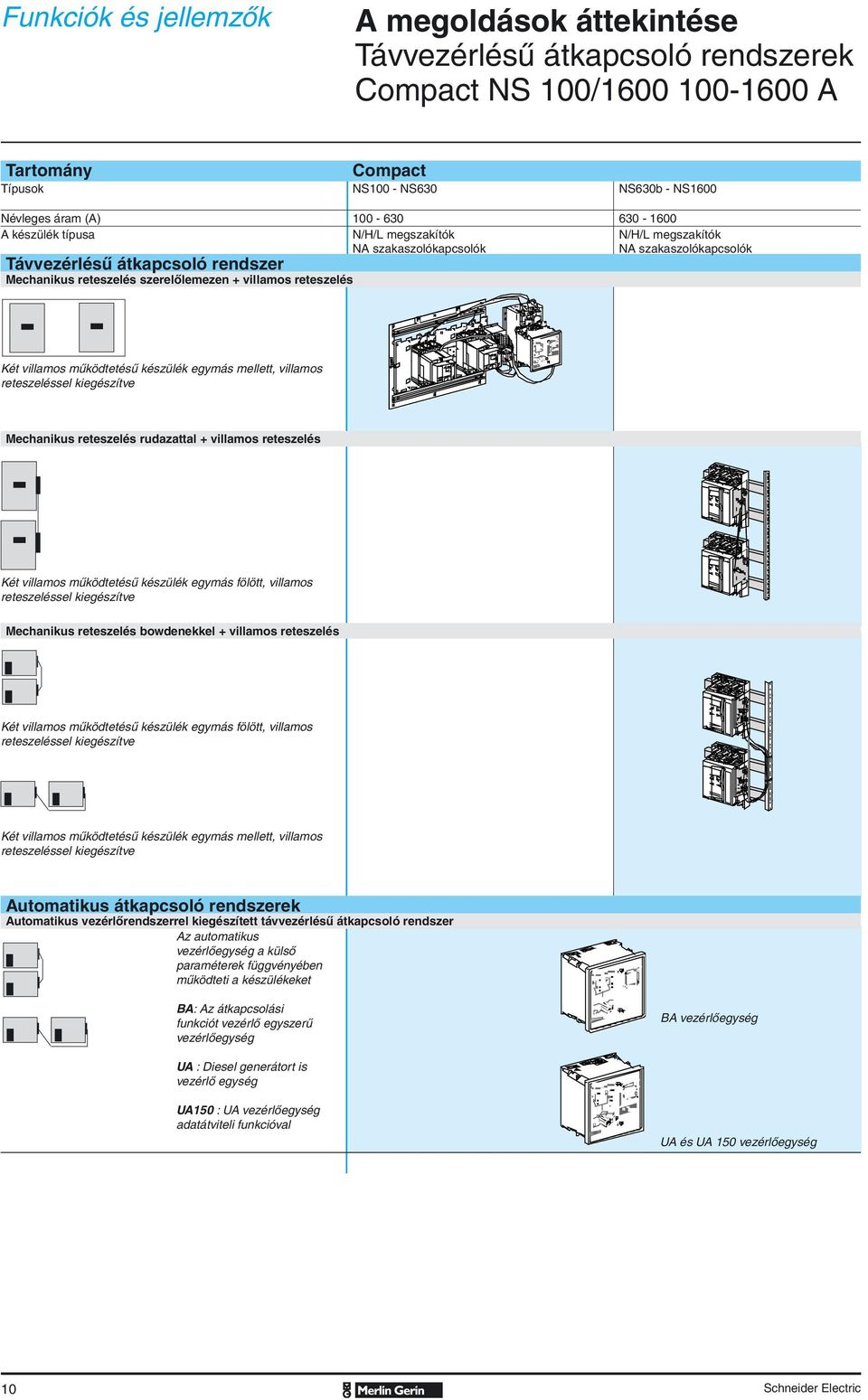

4 Funkiók és jellemzôk A megoldások áttekintése Távvezérlésû átkapsoló rendszerek Compat NS 100/ A Tartomány Compat Típusok NS100 - NS630 NS630b - NS1600 Névleges áram (A) A készülék típusa N/H/L megszakítók N/H/L megszakítók NA szakaszolókapsolók NA szakaszolókapsolók Távvezérlésû átkapsoló rendszer Mehanikus reteszelés szerelôlemezen + villamos reteszelés Két villamos mûködtetésû készülék egymás mellett, villamos reteszeléssel kiegészítve Mehanikus reteszelés rudazattal + villamos reteszelés Két villamos mûködtetésû készülék egymás fölött, villamos reteszeléssel kiegészítve Mehanikus reteszelés bowdenekkel + villamos reteszelés Két villamos mûködtetésû készülék egymás fölött, villamos reteszeléssel kiegészítve Két villamos mûködtetésû készülék egymás mellett, villamos reteszeléssel kiegészítve Automatikus átkapsoló rendszerek Automatikus vezérlôrendszerrel kiegészített távvezérlésû átkapsoló rendszer Az automatikus vezérlôegység a külsô paraméterek függvényében mûködteti a készülékeket BA: Az átkapsolási funkiót vezérlô egyszerû vezérlôegység BA vezérlôegység UA : Diesel generátort is vezérlô egység UA150 : UA vezérlôegység adatátviteli funkióval UA és UA 150 vezérlôegység 10 Shneider Eletri

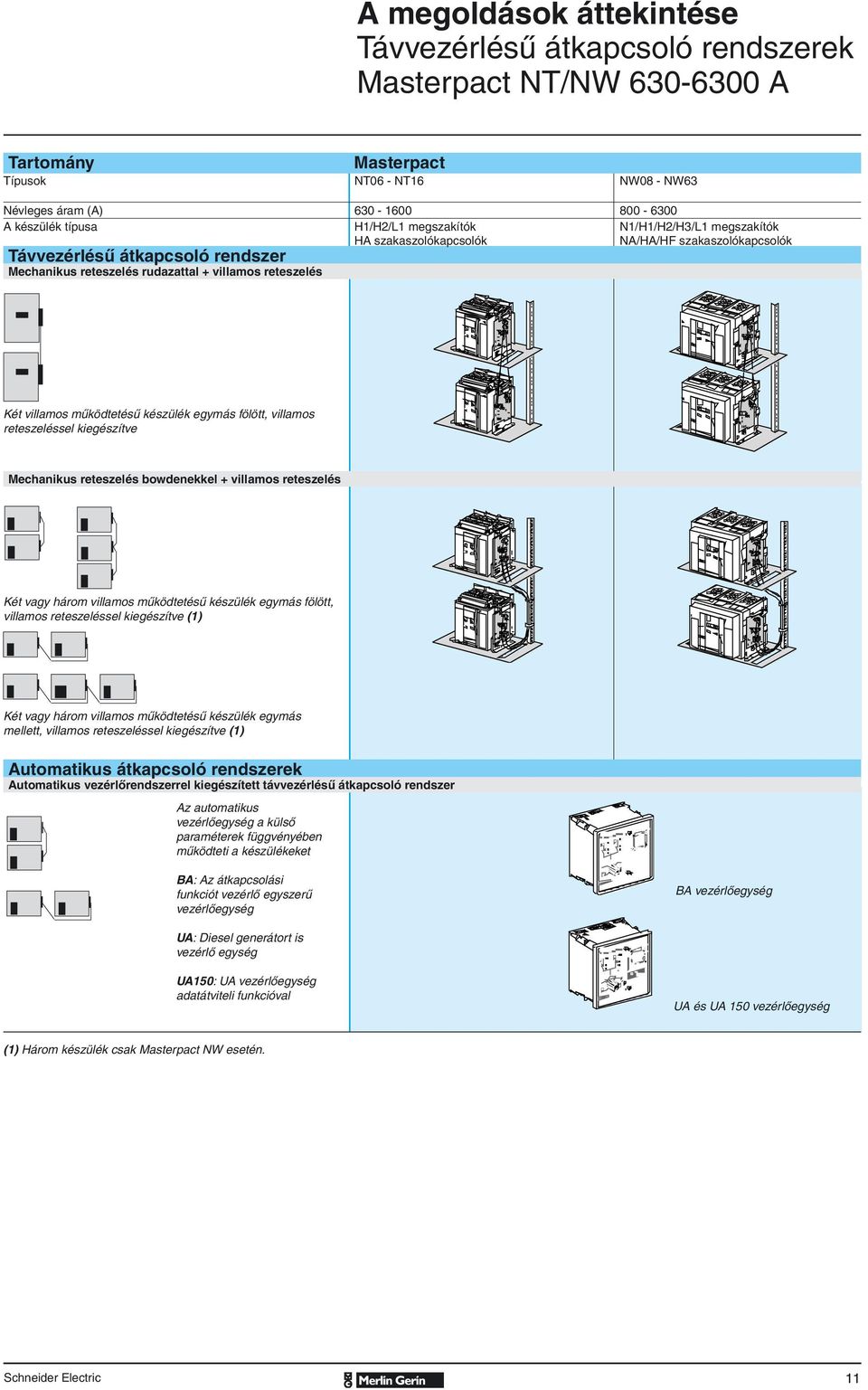

5 A megoldások áttekintése Távvezérlésû átkapsoló rendszerek Masterpat NT/NW A Tartomány Masterpat Típusok NT06 - NT16 NW08 - NW63 Névleges áram (A) A készülék típusa H1/H2/L1 megszakítók N1/H1/H2/H3/L1 megszakítók HA szakaszolókapsolók NA/HA/HF szakaszolókapsolók Távvezérlésû átkapsoló rendszer Mehanikus reteszelés rudazattal + villamos reteszelés Két villamos mûködtetésû készülék egymás fölött, villamos reteszeléssel kiegészítve Mehanikus reteszelés bowdenekkel + villamos reteszelés Két vagy három villamos mûködtetésû készülék egymás fölött, villamos reteszeléssel kiegészítve (1) Két vagy három villamos mûködtetésû készülék egymás mellett, villamos reteszeléssel kiegészítve (1) Automatikus átkapsoló rendszerek Automatikus vezérlôrendszerrel kiegészített távvezérlésû átkapsoló rendszer Az automatikus vezérlôegység a külsô paraméterek függvényében mûködteti a készülékeket BA: Az átkapsolási funkiót vezérlô egyszerû vezérlôegység BA vezérlôegység UA: Diesel generátort is vezérlô egység UA150: UA vezérlôegység adatátviteli funkióval UA és UA 150 vezérlôegység (1) Három készülék sak Masterpat NW esetén. Shneider Eletri 11

6 Funkiók és jellemzôk Kézi átkapsoló rendszerek Lehetséges kombináiók Kézi átkapsoló rendszert két vagy három kézi vezérlésû és mehanikusan reteszelt megszakítóra vagy szakaszolókapsolóra lehet felszerelni. A reteszelés megakadályozza, hogy akár sak egy pillanatig is két betáplálás legyen satlakoztatva. Kézi átkapsoló rendszer összes lehetôsége Készülékek típusa INS40 - INS80 INS100 - INS160 INS250 (névl. érték ) INV100 - INV250 (1) INS320 - INS630 INV320 - INV630 (1) NS100 - NS250 NS400 - NS630 NS100 - NS630 vegyesen (2) NS630b - NS1600 NT06 - NT16 NW08 - NW63 (1) látható megszakítási funkió (2) rotáiós hajtás reteszelésével NS400/630-nál Reteszelés típusa teljes szerelvény billenôkar kulsos zár rotáiós hajtás szerelôlemezen bowdenek/kettô egymás mellett bowdenek/három egymás mellett bowdenek/kettô egymás fölött bowdenek/három egymás fölött rudazat/kettô egymás fölött E87481 Két vagy három billenôkaros vezérlésû készülék reteszelése Ezzel a rendszerrel két készüléket lehet reteszelni. Két azonos reteszelési rendszer használatával három egymás mellett levô készüléket lehet reteszelni, ebben az esetben az egyik készülék ON, a másik kettô OFF helyzetben van. A készülékeknek azonos kiépítésûeknek (rögzített, dugaszolható, kiszakaszolható) kell lenniük. A rendszert egy vagy két lakattal lehet lezárni (Ø 5-8 mm). Két reteszelési rendszertípus áll rendelkezésre a következôkhöz: Compat NS Compat NS Két billenôkaros vezérlésû készülék reteszelése A fôbetáplálásra és a tartalék betáplálásra satlakoztatott szakaszolókapsolók lehetséges kombináiói Névl. értékek Fôbetáplálás (N) Tartalék betáplálás (R) NS100 NS NS160 NS NS250 NS NS400 NS NS630 NS630 E87482 Két rotáiós hajtású készülék reteszelése A közvetlen vagy hosszabbított rotáiós hajtókart a készülékek OFF helyzetében lehet lakattal lezárni. Ez a mehanizmus megakadályozza a készülékek egyidejû zárását, de nyitásukat lehetôvé teszi. Két közvetlen rotáiós hajtású Interpat szakaszolókapsoló reteszelése 12 A fôbetáplálásra és a tartalék betáplálásra satlakoztatott megszakítók lehetséges kombináiói Névl. értékek Fôbetáplálás (N) Tartalék betáplálás (R) Interpat INS (1) 40 INS40 INS40 63 INS63 INS63 80 INS80 INS INS100 INS INS125 INS INS160 INS160 Interpat INS/INV (2) 100 INS /INV100 INS /INV INS /INV160 INS /INV INS /INV200 INS /INV INS /INV250 INS /INV INS320/INV320 INS320/INV INS400/INV400 INS400/INV INS500/INV500 INS500/INV INS630/INV630 INS630/INV630 (1) sak hosszabbított rotáiós hajtókarokkal (2) INV-nél lehetséges, de jelentôsen korlátozza a látható megszakítási funkiót Shneider Eletri

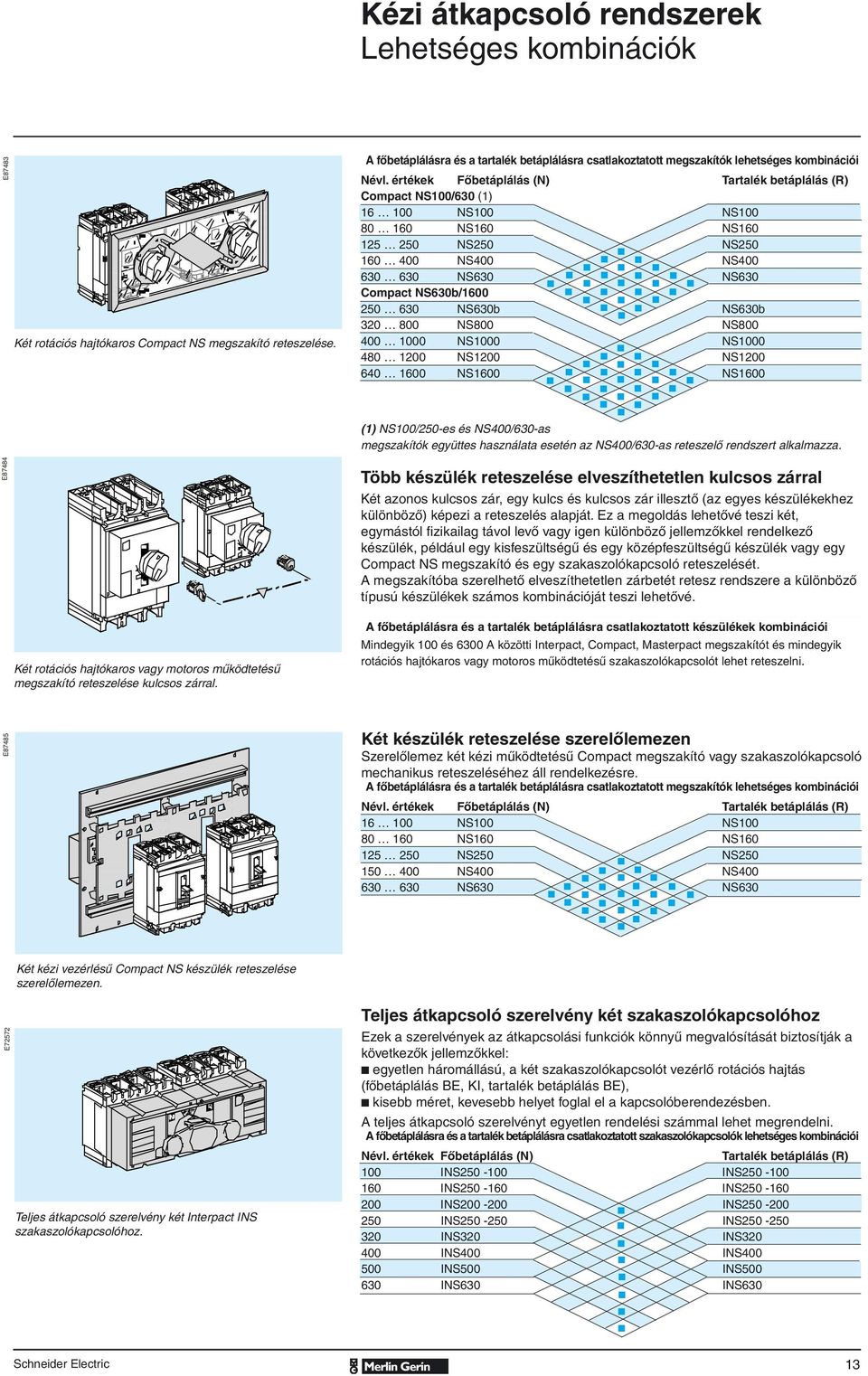

7 Kézi átkapsoló rendszerek Lehetséges kombináiók E87483 Két rotáiós hajtókaros Compat NS megszakító reteszelése. A fôbetáplálásra és a tartalék betáplálásra satlakoztatott megszakítók lehetséges kombináiói Névl. értékek Fôbetáplálás (N) Tartalék betáplálás (R) Compat NS100/630 (1) NS100 NS NS160 NS NS250 NS NS400 NS NS630 NS630 Compat NS630b/ NS630b NS630b NS800 NS NS1000 NS NS1200 NS NS1600 NS1600 (1) NS100/250-es és NS400/630-as megszakítók együttes használata esetén az NS400/630-as reteszelô rendszert alkalmazza. E87484 Több készülék reteszelése elveszíthetetlen kulsos zárral Két azonos kulsos zár, egy kuls és kulsos zár illesztô (az egyes készülékekhez különbözô) képezi a reteszelés alapját. Ez a megoldás lehetôvé teszi két, egymástól fizikailag távol levô vagy igen különbözô jellemzôkkel rendelkezô készülék, például egy kisfeszültségû és egy középfeszültségû készülék vagy egy Compat NS megszakító és egy szakaszolókapsoló reteszelését. A megszakítóba szerelhetô elveszíthetetlen zárbetét retesz rendszere a különbözô típusú készülékek számos kombináióját teszi lehetôvé. Két rotáiós hajtókaros vagy motoros mûködtetésû megszakító reteszelése kulsos zárral. A fôbetáplálásra és a tartalék betáplálásra satlakoztatott készülékek kombináiói Mindegyik 100 és 6300 A közötti Interpat, Compat, Masterpat megszakítót és mindegyik rotáiós hajtókaros vagy motoros mûködtetésû szakaszolókapsolót lehet reteszelni. E87485 Két készülék reteszelése szerelôlemezen Szerelôlemez két kézi mûködtetésû Compat megszakító vagy szakaszolókapsoló mehanikus reteszeléséhez áll rendelkezésre. A fôbetáplálásra és a tartalék betáplálásra satlakoztatott megszakítók lehetséges kombináiói Névl. értékek Fôbetáplálás (N) Tartalék betáplálás (R) NS100 NS NS160 NS NS250 NS NS400 NS NS630 NS630 Két kézi vezérlésû Compat NS készülék reteszelése szerelôlemezen. E72572 Teljes átkapsoló szerelvény két Interpat INS szakaszolókapsolóhoz. Teljes átkapsoló szerelvény két szakaszolókapsolóhoz Ezek a szerelvények az átkapsolási funkiók könnyû megvalósítását biztosítják a következôk jellemzôkkel: egyetlen háromállású, a két szakaszolókapsolót vezérlô rotáiós hajtás (fôbetáplálás BE, KI, tartalék betáplálás BE), kisebb méret, kevesebb helyet foglal el a kapsolóberendezésben. A teljes átkapsoló szerelvényt egyetlen rendelési számmal lehet megrendelni. A fôbetáplálásra és a tartalék betáplálásra satlakoztatott szakaszolókapsolók lehetséges kombináiói Névl. értékek Fôbetáplálás (N) Tartalék betáplálás (R) 100 INS INS INS INS INS INS INS INS INS320 INS INS400 INS INS500 INS INS630 INS630 Shneider Eletri 13

8 Funkiók és jellemzôk Távvezérlésû átkapsoló rendszerek Általános jellemzôk Tartomány Compat A készülékek típusai NS100 - NS250 NS400 - NS630 NS630b A megszakítók típusai N / H / L N / H / L N / H / L Szakaszolókapsoló-változat NA NA NA Együttes használat lehetôségei minden készülék minden készülék minden készülék NS NS NS630b N/H/L/NA N/H/L/NA N/H/L/NA rögzített vagy dugaszolható rögzített vagy dugaszolható rögzített vagy kikosizható Villamos jellemzôk Névleges áram A A A Ui Szigetelési feszültség (V CA) Pozitív kioldás jelzés Pólusok száma (az N és R készüléknek ugyanannyi pólussal 3, 4 kell rendelkeznie) Villamos élettartam (fôbetápl.-tartalék betápl.-fôbetápl. iklusban) (NS100) (NS400) (NS630b - NS1000) 440 V-on, N típus (egyéb feszültségek: lásd a termékkatalógusban) (NS160) (NS630) (NS NS1600) Üzemi hômérséklet 25 C C (440 V 60 Hz esetén 50 C-ig) Vezérlési jellemzôk Vezérlôfeszültség AC V - 50/60 Hz 440 V - 60 Hz DC V Legnagyobb fogyasztás AC 500 VA 500 VA 180 VA DC 500 W 500 W 180 W Legrövidebb kapsolási idô 800 ms 800 ms 800 ms Reteszelés Mehanikus szerelôlemezen (függôlegesen vagy vízszintesen) rudazattal (egymás fölé szerelt készülékek) bowdennel (egymás mellé vagy egymás fölé szerelt készülékek) Villamos diagram szerint (IVE nélkül) IVE egységgel a megszakító által használt segédérintkezôk 1 OF + 1 SDE 1 OF + 1 SDE 1 OF+ 1 CE (+SDE) Védelem és mérés Túlterhelésvédelem hosszú késleltetés Zárlatvédelem rövid kioldási idejû pillanatkioldású Földzárlatvédelem Zónaszelektív reteszelés (ZSI) Összegzô áramváltós Vigi modullal földzárlatvédelem vezérlôegységgel kiegészítô Vigirex relével Áramerôsség-mérések Feszültség-, frekvenia-, teljesítménymérések stb. Kijelzések és vezérlô segédáramkörök Rendelkezésre álló kijelzô segédérintkezôk OF + SD ( + SDV) 2 OF + SD ( + SDV) 2 OF + SD Feszültségkioldók - MX tekers - MN feszültségsökkenés Feszültségjelenlét-kijelzô Feszültségváltó Áramerôsségmérô modul Szigetelésfelügyelô modul Átkapsolás-vezérlô Állandó tartalék betáplálással BA vezérlôegység Készenléti generátorral UA vezérlôegység Adatátvitel buszon keresztül Készülékállapot-kijelzések Készülék távvezérlés Beállítások továbbítása Védelmi állapot és figyelmeztetések kijelzése és azonosítása Mérések továbbítása Beépítés és satlakoztatás Rögzített, mellsô satlakozású Rögzített, hátsó satlakozású (hosszú hátsó satlakozások) (hosszú hátsó satlakozások) (függ. vagy vízsz.) Dugaszolható vagy kiszakaszolható (dugaszolható) (dugaszolható) (kikosizható, kosiszerkezeten) Beépítési és satlakoztatási kiegészítôk Terhelésoldali satoló kiegészítô Csupasz kábel satlakozó Csatlakozópont-bôvítések Csatlakozó takarók és fáziselválasztók Lakatolás lakattal kulsos zárral Mellsô kivágás takarások 14 Shneider Eletri

9 Távvezérlésû átkapsoló rendszerek Általános jellemzôk Tartomány Masterpat A készülékek típusai NT06-16 NW08-63 A megszakítók típusai N1 / H1 / H2 / H3 / L1 N1 / H1 / H2 / H3 / L1 Szakaszolókapsoló-változat NA / HA / HF NA / HA / HF Együttes használat lehetôségei minden kombináió (rögzített, minden kombináió (rögzített, kikosizható, vagy rögzített kikosizható, vagy rögzített + kikosizható) + kikosizható) N1/H1/H2/H3/L1/NA/HA/HF N1/H1/H2/H3/L1/NA/HA/HF Villamos jellemzôk Névleges érték A A Ui Szigetelési feszültség (V CA) Megszakítás kijelzése Pólusok száma (az N és R készüléknek ugyanannyi pólussal 3, 4 kell rendelkeznie) Villamos élettartam (fôbetáp.-tartalék betáp.-fôbetáp. iklusban) (NT06 - NT12) (NW08 - NW16), (NW20) 440 V-on, N típus (egyéb feszültségek: lásd a termékkatalógusban) (NT16) (NW25 - NW40), (NW40b - NW63) Üzemi hômérséklet -25 C C (440 V 60 Hz esetén 50 C-ig) Vezérlési jellemzôk Vezérlôfeszültség AC V - 50/60 Hz 440 V - 60 Hz DC V Legnagyobb fogyasztás AC 180 VA 180 VA DC 180 W 180 W Legrövidebb kapsolási idô 800 ms 800 ms Reteszelés Mehanikus szerelôlemezen (függôlegesen vagy vízszintesen) rudazattal (egymás fölé szerelt készülékek) bowdennel (egymás mellé vagy egymás fölé szerelt készülékek) Villamos diagram szerint (IVE nélkül) IVE egységgel sak UA-val vagy BA-val sak UA-val vagy BA-val a megszakító által használt segédérintkezôk 1 OF + 1 CE + 1 PF 1 OF + 1 CE + 1 PF Védelem és mérés Túlterhelésvédelem túlterhelésvédelem Zárlatvédelem rövid kioldási idejû pillanatkioldású Földzárlatvédelem Zónaszelektív reteszelés ZSI Földszivárgásvédelem Vigi modullal vezérlôegységgel kiegészítô Vigirex relével Áramerôsség-mérések Feszültség-, frekvenia-, teljesítménymérések stb. Kijelzések és vezérlô segédáramkörök Rendelkezésre álló kijelzô segédérintkezôk 2 OF + SD 2 OF + SD Feszültségkioldók - MX tekers - MN feszültségsökkenés Feszültségjelenlét-kijelzô Feszültségváltó Áramerôsségmérô modul Szigetelésfelügyelô modul Átkapsolás-vezérlô Állandó tartalék betáplálással BA vezérlôegység Készenléti generátorral UA vezérlôegység Adatátvitel buszon keresztül Készülékállapot-kijelzések Készülék távvezérlés Beállítások továbbítása Védelmi állapot és figyelmeztetések kijelzése és azonosítása Mérések továbbítása Beépítés és satlakoztatás Rögzített, mellsô satlakozású Rögzített, hátsó satlakozású (függôlegesen vagy vízszintesen) (függôlegesen vagy vízszintesen) Kikosizható, dugaszolható vagy kiszakaszolható (kiszakaszolható) (kiszakaszolható) Beépítési és satlakoztatási kiegészítôk Terhelésoldali satoló kiegészítô Csupasz kábel satlakozó Csatlakozópont-bôvítések Csatlakozópont-védôk és fáziselválasztók Lakatolás lakattal kulsos zárral Mellsô kivágás takarások Shneider Eletri 15

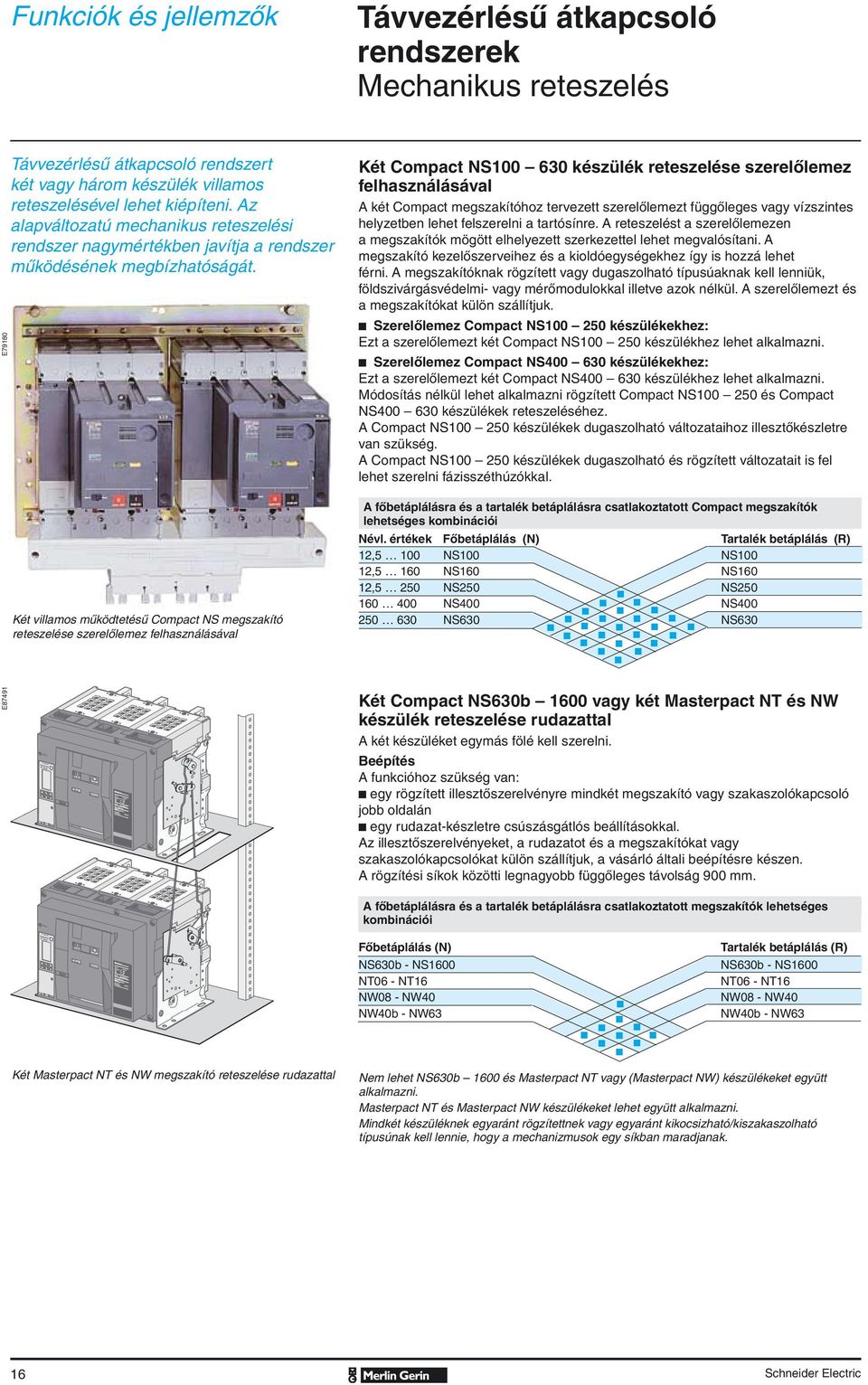

10 Funkiók és jellemzôk Távvezérlésû átkapsoló rendszerek Mehanikus reteszelés E79180 Távvezérlésû átkapsoló rendszert két vagy három készülék villamos reteszelésével lehet kiépíteni. Az alapváltozatú mehanikus reteszelési rendszer nagymértékben javítja a rendszer mûködésének megbízhatóságát. Két Compat NS készülék reteszelése szerelôlemez felhasználásával A két Compat megszakítóhoz tervezett szerelôlemezt függôleges vagy vízszintes helyzetben lehet felszerelni a tartósínre. A reteszelést a szerelôlemezen a megszakítók mögött elhelyezett szerkezettel lehet megvalósítani. A megszakító kezelôszerveihez és a kioldóegységekhez így is hozzá lehet férni. A megszakítóknak rögzített vagy dugaszolható típusúaknak kell lenniük, földszivárgásvédelmi- vagy mérômodulokkal illetve azok nélkül. A szerelôlemezt és a megszakítókat külön szállítjuk. Szerelôlemez Compat NS készülékekhez: Ezt a szerelôlemezt két Compat NS készülékhez lehet alkalmazni. Szerelôlemez Compat NS készülékekhez: Ezt a szerelôlemezt két Compat NS készülékhez lehet alkalmazni. Módosítás nélkül lehet alkalmazni rögzített Compat NS és Compat NS készülékek reteszeléséhez. A Compat NS készülékek dugaszolható változataihoz illesztôkészletre van szükség. A Compat NS készülékek dugaszolható és rögzített változatait is fel lehet szerelni fázisszéthúzókkal. Két villamos mûködtetésû Compat NS megszakító reteszelése szerelôlemez felhasználásával A fôbetáplálásra és a tartalék betáplálásra satlakoztatott Compat megszakítók lehetséges kombináiói Névl. értékek Fôbetáplálás (N) Tartalék betáplálás (R) 12,5 100 NS100 NS100 12,5 160 NS160 NS160 12,5 250 NS250 NS NS400 NS NS630 NS630 E87491 Két Compat NS630b 1600 vagy két Masterpat NT és NW készülék reteszelése rudazattal A két készüléket egymás fölé kell szerelni. Beépítés A funkióhoz szükség van: egy rögzített illesztôszerelvényre mindkét megszakító vagy szakaszolókapsoló jobb oldalán egy rudazat-készletre súszásgátlós beállításokkal. Az illesztôszerelvényeket, a rudazatot és a megszakítókat vagy szakaszolókapsolókat külön szállítjuk, a vásárló általi beépítésre készen. A rögzítési síkok közötti legnagyobb függôleges távolság 900 mm. A fôbetáplálásra és a tartalék betáplálásra satlakoztatott megszakítók lehetséges kombináiói Két Masterpat NT és NW megszakító reteszelése rudazattal Fôbetáplálás (N) NS630b - NS1600 NT06 - NT16 NW08 - NW40 NW40b - NW63 Tartalék betáplálás (R) NS630b - NS1600 NT06 - NT16 NW08 - NW40 NW40b - NW63 Nem lehet NS630b 1600 és Masterpat NT vagy (Masterpat NW) készülékeket együtt alkalmazni. Masterpat NT és Masterpat NW készülékeket lehet együtt alkalmazni. Mindkét készüléknek egyaránt rögzítettnek vagy egyaránt kikosizható/kiszakaszolható típusúnak kell lennie, hogy a mehanizmusok egy síkban maradjanak. 16 Shneider Eletri

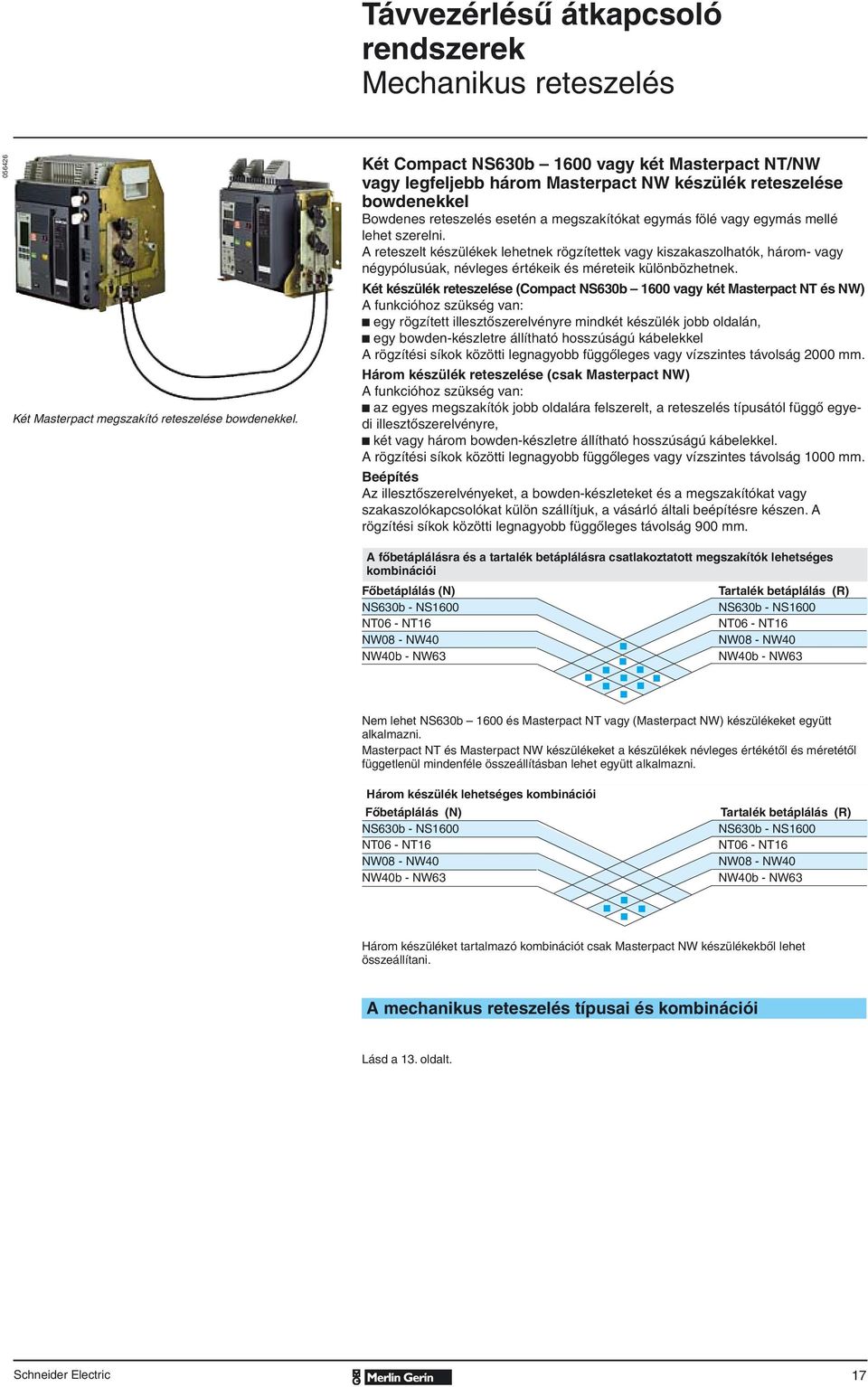

11 Távvezérlésû átkapsoló rendszerek Mehanikus reteszelés Két Masterpat megszakító reteszelése bowdenekkel. Két Compat NS630b 1600 vagy két Masterpat NT/NW vagy legfeljebb három Masterpat NW készülék reteszelése bowdenekkel Bowdenes reteszelés esetén a megszakítókat egymás fölé vagy egymás mellé lehet szerelni. A reteszelt készülékek lehetnek rögzítettek vagy kiszakaszolhatók, három- vagy négypólusúak, névleges értékeik és méreteik különbözhetnek. Két készülék reteszelése (Compat NS630b 1600 vagy két Masterpat NT és NW) A funkióhoz szükség van: egy rögzített illesztôszerelvényre mindkét készülék jobb oldalán, egy bowden-készletre állítható hosszúságú kábelekkel A rögzítési síkok közötti legnagyobb függôleges vagy vízszintes távolság 2000 mm. Három készülék reteszelése (sak Masterpat NW) A funkióhoz szükség van: az egyes megszakítók jobb oldalára felszerelt, a reteszelés típusától függô egyedi illesztôszerelvényre, két vagy három bowden-készletre állítható hosszúságú kábelekkel. A rögzítési síkok közötti legnagyobb függôleges vagy vízszintes távolság 1000 mm. Beépítés Az illesztôszerelvényeket, a bowden-készleteket és a megszakítókat vagy szakaszolókapsolókat külön szállítjuk, a vásárló általi beépítésre készen. A rögzítési síkok közötti legnagyobb függôleges távolság 900 mm. A fôbetáplálásra és a tartalék betáplálásra satlakoztatott megszakítók lehetséges kombináiói Fôbetáplálás (N) Tartalék betáplálás (R) NS630b - NS1600 NS630b - NS1600 NT06 - NT16 NT06 - NT16 NW08 - NW40 NW40b - NW63 NW08 - NW40 NW40b - NW63 Nem lehet NS630b 1600 és Masterpat NT vagy (Masterpat NW) készülékeket együtt alkalmazni. Masterpat NT és Masterpat NW készülékeket a készülékek névleges értékétôl és méretétôl függetlenül mindenféle összeállításban lehet együtt alkalmazni. Három készülék lehetséges kombináiói Fôbetáplálás (N) NS630b - NS1600 NT06 - NT16 NW08 - NW40 NW40b - NW63 Tartalék betáplálás (R) NS630b - NS1600 NT06 - NT16 NW08 - NW40 NW40b - NW63 Három készüléket tartalmazó kombináiót sak Masterpat NW készülékekbôl lehet összeállítani. A mehanikus reteszelés típusai és kombináiói Lásd a 13. oldalt. Shneider Eletri 17

12 Funkiók és jellemzôk Távvezérlésû átkapsoló rendszerek Villamos reteszelés A villamos reteszelés a mehanikus reteszeléssel együtt használatos. Ez a megoldás villamosan reteszeli a két megszakítót, és alkalmazza a rendszer megfelelô mûködéséhez szükséges késleltetést. Automatikus vezérlôegységgel lehet kiegészíteni, ami figyelembe veszi az elosztórendszerbôl érkezô informáiókat. A villamos reteszelést villamos vezérlôkészülékkel lehet megvalósítani. A Compat NS 630 A-ig készülékek esetében a villamos reteszelést az IVE egységgel lehet megvalósítani, amely vezérlôáramköröket és egy külsô satlakozóblokkot foglal magában. Az integrált vezérlôáramkörök megvalósítják a helyes átkapsoláshoz szükséges késleltetéseket. A Compat NS60b/1600 és Masterpat készülékekhez ezt a funkiót két különbözô módon lehet megvalósítani: az IVE egység felhasználásával a katalógus Villamos rajzok ímû részében bemutatott ábrákat követô villanyszerelô segítségével. Az IVE egység jellemzôi: külsô satlakozóblokk v bemenetek: a megszakítók vezérlôjelei v kimenetek: a fôbetáplálásra és a tartalék betáplálásra satlakoztatott megszakítók SDE érintkezôinek állapota két satlakozó a fôbetáplálásra és a tartalék betáplálásra satlakoztatott megszakítókhoz v két bemenet: - az egyes megszakítók OF érintkezôinek állapota (BE vagy KI) - a fôbetáplálásra és a tartalék betáplálásra satlakoztatott megszakítók SDE érintkezôinek állapota v kimenetek: a mûködtetô mehanizmusok tápfeszültség-ellátása vezérlôfeszültség: v V DC v V 50/60 Hz V 60 Hz. Az IVE vezérlôegység és a megszakítók mûködtetô mehanizmusai tápfeszültségének meg kell egyeznie. E88002 IVE egység. Szükséges felszerelés Compat NS100/630 esetében mindegyik megszakítónak rendelkeznie kell: motoros hajtással; OF érintkezôvel; SDE érintkezôvel. Az alkatrészeket összeszerelésre készen, a megszakítókat elôre bekötve szállítjuk. Az elôzetes bekötéseken nem szabad változtatni. Compat NS630b/1600 esetében mindegyik megszakítónak rendelkeznie kell: motoros hajtással; szabad OF érintkezôvel; kikosizható megszakítók esetében CE beszakaszolt helyzetjelzô érintkezôvel (kosiszerkezeten); SDE érintkezôvel. Masterpat NT és NW esetében mindegyik megszakítónak rendelkeznie kell: a következôkbôl álló távmûködtetô rendszerrel: v MCH fogaskerekes motor; v MX vagy MN nyitó kioldó; v XF tekers; v PF bekapsolásra kész érintkezô; szabad OF érintkezôvel; kikosizható megszakítók esetében (a létesítménytôl függôen) egy három CE beszakaszolt helyzetjelzô érintkezôvel (kosiszerkezeten). 18 Shneider Eletri

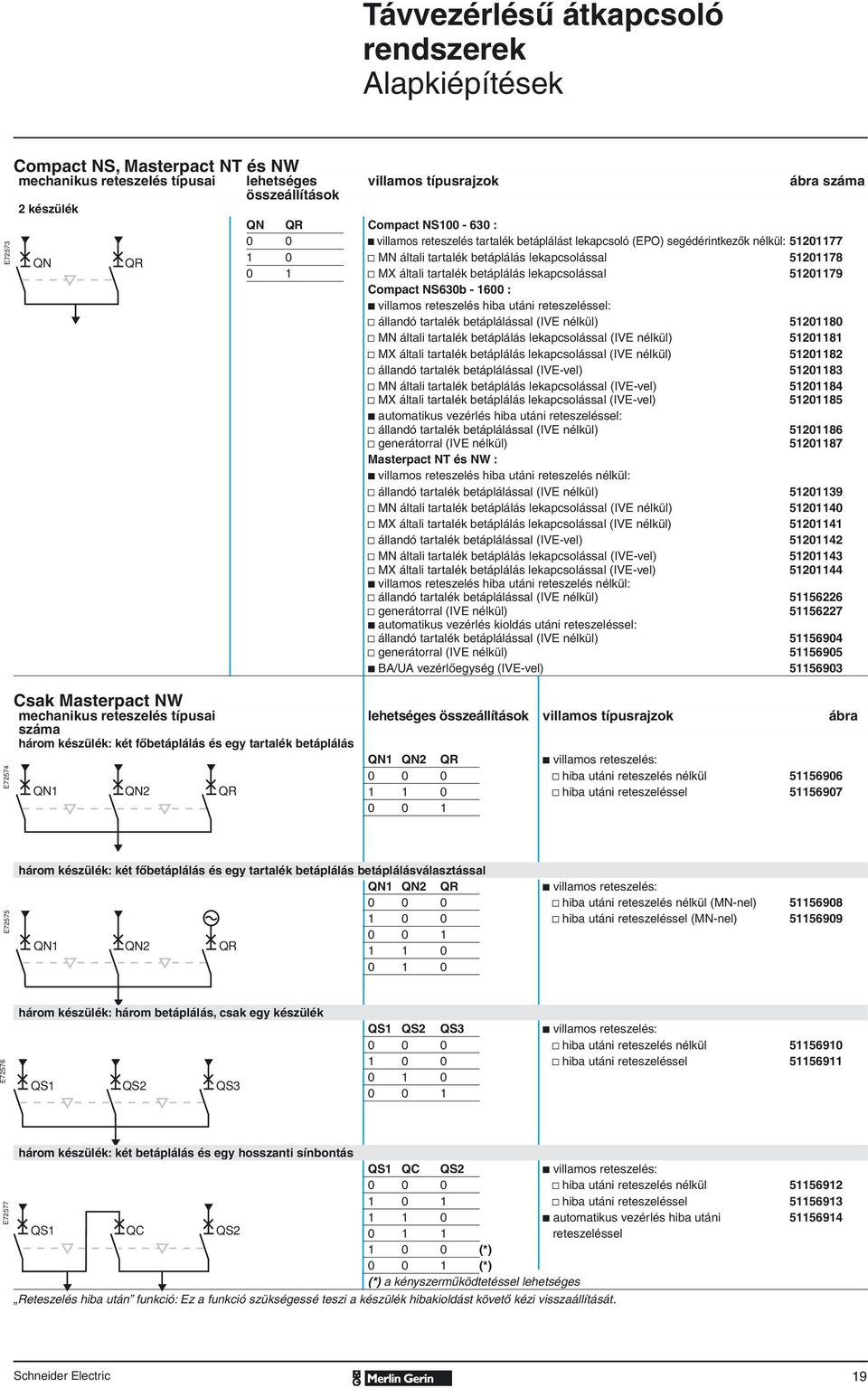

13 Távvezérlésû átkapsoló rendszerek Alapkiépítések E72577 E72576 E72575 E72574 E72573 Compat NS, Masterpat NT és NW mehanikus reteszelés típusai lehetséges villamos típusrajzok ábra száma összeállítások 2 készülék QN QR Compat NS : 0 0 b villamos reteszelés tartalék betáplálást lekapsoló (EPO) segédérintkezôk nélkül: QN QR QN1 QN2 QR QS1 QS2 QS3 QS1 QC QS2 1 0 v MN általi tartalék betáplálás lekapsolással v MX általi tartalék betáplálás lekapsolással Compat NS630b : b villamos reteszelés hiba utáni reteszeléssel: v állandó tartalék betáplálással (IVE nélkül) v MN általi tartalék betáplálás lekapsolással (IVE nélkül) v MX általi tartalék betáplálás lekapsolással (IVE nélkül) v állandó tartalék betáplálással (IVE-vel) v MN általi tartalék betáplálás lekapsolással (IVE-vel) v MX általi tartalék betáplálás lekapsolással (IVE-vel) b automatikus vezérlés hiba utáni reteszeléssel: v állandó tartalék betáplálással (IVE nélkül) v generátorral (IVE nélkül) Masterpat NT és NW : b villamos reteszelés hiba utáni reteszelés nélkül: v állandó tartalék betáplálással (IVE nélkül) v MN általi tartalék betáplálás lekapsolással (IVE nélkül) v MX általi tartalék betáplálás lekapsolással (IVE nélkül) v állandó tartalék betáplálással (IVE-vel) v MN általi tartalék betáplálás lekapsolással (IVE-vel) v MX általi tartalék betáplálás lekapsolással (IVE-vel) b villamos reteszelés hiba utáni reteszelés nélkül: v állandó tartalék betáplálással (IVE nélkül) v generátorral (IVE nélkül) b automatikus vezérlés kioldás utáni reteszeléssel: v állandó tartalék betáplálással (IVE nélkül) v generátorral (IVE nélkül) b BA/UA vezérlôegység (IVE-vel) Csak Masterpat NW mehanikus reteszelés típusai lehetséges összeállítások villamos típusrajzok ábra száma három készülék: két fôbetáplálás és egy tartalék betáplálás QN1 QN2 QR b villamos reteszelés: v hiba utáni reteszelés nélkül v hiba utáni reteszeléssel három készülék: két fôbetáplálás és egy tartalék betáplálás betáplálásválasztással QN1 QN2 QR b villamos reteszelés: v hiba utáni reteszelés nélkül (MN-nel) v hiba utáni reteszeléssel (MN-nel) QN1 QN2 QR három készülék: három betáplálás, sak egy készülék három készülék: két betáplálás és egy hosszanti sínbontás QS1 QS2 QS3 b villamos reteszelés: v hiba utáni reteszelés nélkül v hiba utáni reteszeléssel QS1 QC QS2 b villamos reteszelés: v hiba utáni reteszelés nélkül v hiba utáni reteszeléssel b automatikus vezérlés hiba utáni reteszeléssel (*) (*) (*) a kényszermûködtetéssel lehetséges Reteszelés hiba után funkió: Ez a funkió szükségessé teszi a készülék hibakioldást követô kézi visszaállítását. Shneider Eletri 19

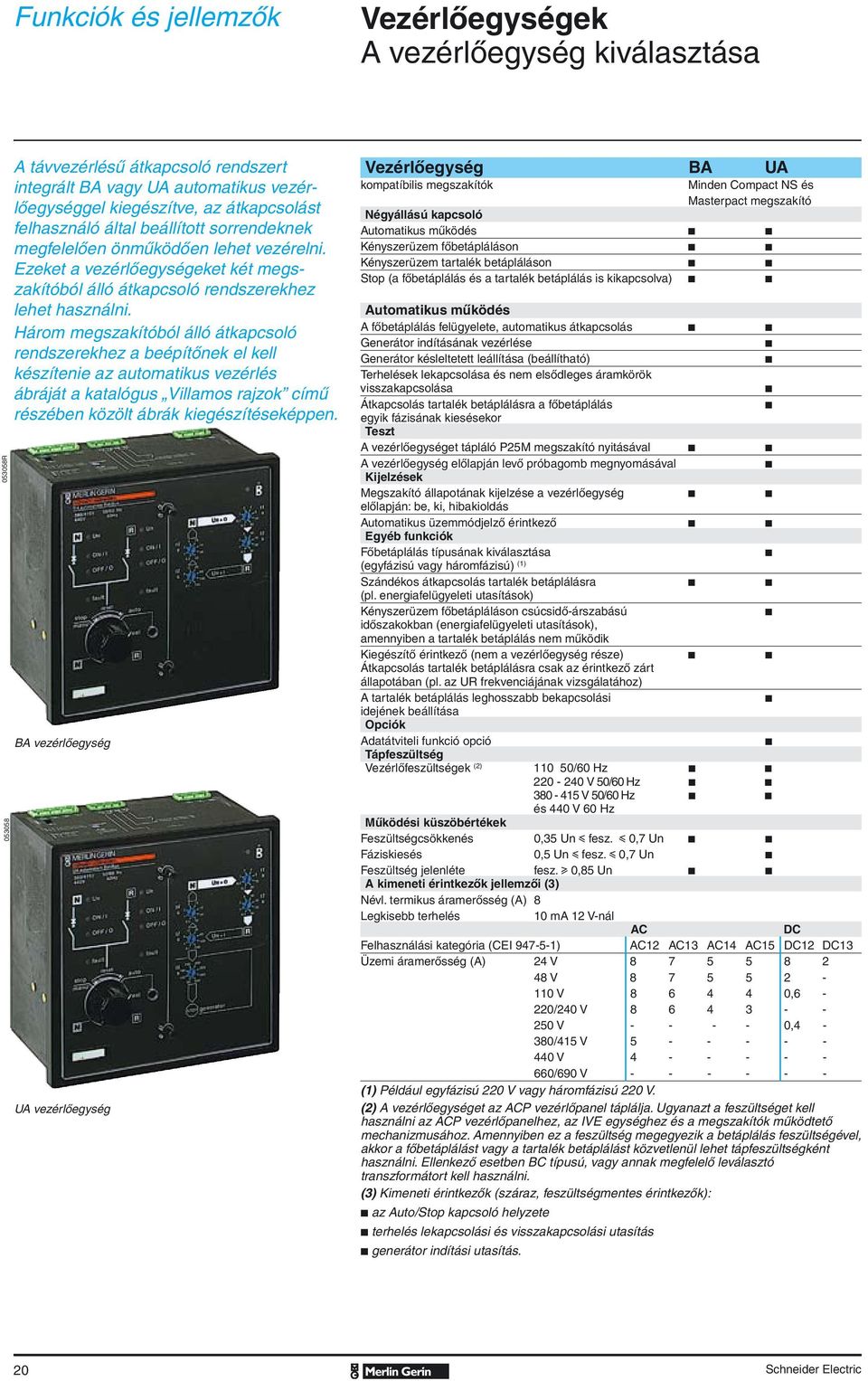

14 Funkiók és jellemzôk Vezérlôegységek A vezérlôegység kiválasztása R A távvezérlésû átkapsoló rendszert integrált BA vagy UA automatikus vezérlôegységgel kiegészítve, az átkapsolást felhasználó által beállított sorrendeknek megfelelôen önmûködôen lehet vezérelni. Ezeket a vezérlôegységeket két megszakítóból álló átkapsoló rendszerekhez lehet használni. Három megszakítóból álló átkapsoló rendszerekhez a beépítônek el kell készítenie az automatikus vezérlés ábráját a katalógus Villamos rajzok ímû részében közölt ábrák kiegészítéseképpen. BA vezérlôegység UA vezérlôegység Vezérlôegység BA UA kompatíbilis megszakítók Minden Compat NS és Masterpat megszakító Négyállású kapsoló Automatikus mûködés Kényszerüzem fôbetápláláson Kényszerüzem tartalék betápláláson Stop (a fôbetáplálás és a tartalék betáplálás is kikapsolva) Automatikus mûködés A fôbetáplálás felügyelete, automatikus átkapsolás Generátor indításának vezérlése Generátor késleltetett leállítása (beállítható) Terhelések lekapsolása és nem elsôdleges áramkörök visszakapsolása Átkapsolás tartalék betáplálásra a fôbetáplálás egyik fázisának kiesésekor Teszt A vezérlôegységet tápláló P25M megszakító nyitásával A vezérlôegység elôlapján levô próbagomb megnyomásával Kijelzések Megszakító állapotának kijelzése a vezérlôegység elôlapján: be, ki, hibakioldás Automatikus üzemmódjelzô érintkezô Egyéb funkiók Fôbetáplálás típusának kiválasztása (egyfázisú vagy háromfázisú) (1) Szándékos átkapsolás tartalék betáplálásra (pl. energiafelügyeleti utasítások) Kényszerüzem fôbetápláláson súsidô-árszabású idôszakokban (energiafelügyeleti utasítások), amennyiben a tartalék betáplálás nem mûködik Kiegészítô érintkezô (nem a vezérlôegység része) Átkapsolás tartalék betáplálásra sak az érintkezô zárt állapotában (pl. az UR frekveniájának vizsgálatához) A tartalék betáplálás leghosszabb bekapsolási idejének beállítása Opiók Adatátviteli funkió opió Tápfeszültség Vezérlôfeszültségek (2) /60 Hz V 50/60 Hz V 50/60 Hz és 440 V 60 Hz Mûködési küszöbértékek Feszültségsökkenés 0,35 Un i fesz. i 0,7 Un Fáziskiesés 0,5 Un i fesz. i 0,7 Un Feszültség jelenléte fesz. u 0,85 Un A kimeneti érintkezôk jellemzôi (3) Névl. termikus áramerôsség (A) 8 Legkisebb terhelés 10 ma 12 V-nál AC DC Felhasználási kategória (CEI ) AC12 AC13 AC14 AC15 DC12 DC13 Üzemi áramerôsség (A) 24 V V V ,6-220/240 V V ,4-380/415 V V /690 V (1) Például egyfázisú 220 V vagy háromfázisú 220 V. (2) A vezérlôegységet az ACP vezérlôpanel táplálja. Ugyanazt a feszültséget kell használni az ACP vezérlôpanelhez, az IVE egységhez és a megszakítók mûködtetô mehanizmusához. Amennyiben ez a feszültség megegyezik a betáplálás feszültségével, akkor a fôbetáplálást vagy a tartalék betáplálást közvetlenül lehet tápfeszültségként használni. Ellenkezô esetben BC típusú, vagy annak megfelelô leválasztó transzformátort kell használni. (3) Kimeneti érintkezôk (száraz, feszültségmentes érintkezôk): b az Auto/Stop kapsoló helyzete b terhelés lekapsolási és visszakapsolási utasítás b generátor indítási utasítás. 20 Shneider Eletri

15 Vezérlôegységek A vezérlôegység beépítése ACP vezérlôpanel A vezérlôpanel egy egységben biztosítja: a BA vagy UA vezérlôegység védelmét két P25M megszakítóval (végtelen megszakítóképesség) az AC betáplálásról nyert tápfeszültség esetén a megszakítók BE és KI funkióinak vezérlését két relével a megszakítók satlakoztatását a BA vagy UA vezérlôegységekhez a beépített satlakozóblokk révén. Vezérlôfeszültségek 110 V 50/60 Hz V 50/60 Hz V 50/60 Hz és 440 V 60 Hz. Ugyanazt a feszültséget kell használni az ACP lemezhez, az IVE egységhez és a megszakítók mûködtetô mehanizmusához. Beépítés Az ACP segédberendezés-vezérlôlemez és az IVE villamos reteszelôegység összekötését meg lehet valósítani: a beépítô által végzett bekötéssel elôre gyártott bekötéssel (lehetôség). Az ACP vezérlôpanel és az IVE villamos reteszelôegység összekötésének hossza nem haladhatja meg a két métert. A bekötést a beépítô végzi. Az ACP vezérlôpanel. A BA és UA vezérlôegység beépítése A beépítés kétféle módon lehetséges: közvetlenül az ACP vezérlôpanelre a kapsolószekrény mellsô borítására/takarására. Az ACP vezérlôpanel és a vezérlôegység közöti satlakozó nem lehet hosszabb 2 méternél. A vezetékezés a beépítést végzô személy feladata. E72579 E72578 Felszerelés ACP vezérlôpanelre. Felszerelés a kapsolóberendezés mellsô takarására. Shneider Eletri 21

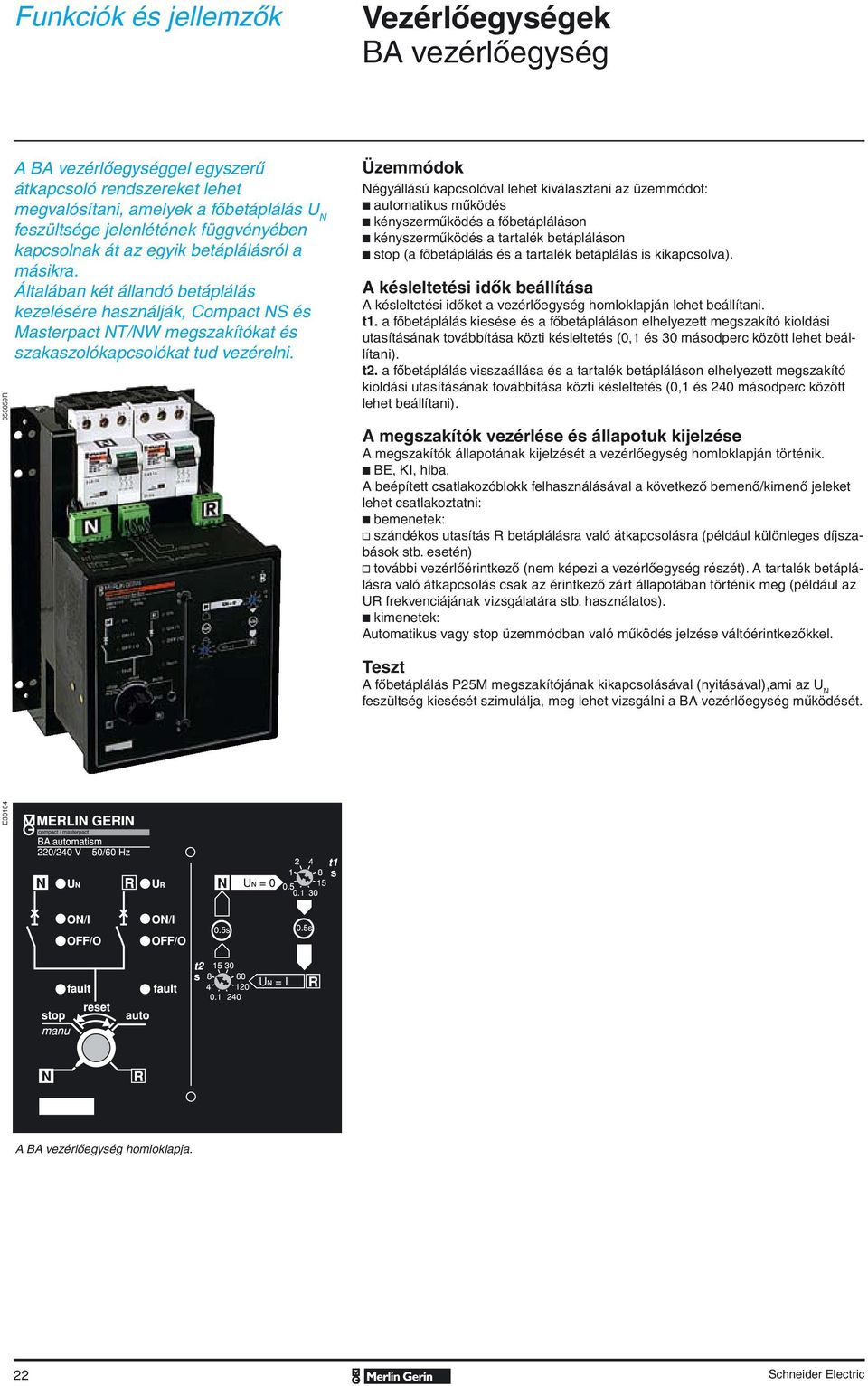

16 Funkiók és jellemzôk Vezérlôegységek BA vezérlôegység E R A BA vezérlôegységgel egyszerû átkapsoló rendszereket lehet megvalósítani, amelyek a fôbetáplálás U N feszültsége jelenlétének függvényében kapsolnak át az egyik betáplálásról a másikra. Általában két állandó betáplálás kezelésére használják, Compat NS és Masterpat NT/NW megszakítókat és szakaszolókapsolókat tud vezérelni. Üzemmódok Négyállású kapsolóval lehet kiválasztani az üzemmódot: automatikus mûködés kényszermûködés a fôbetápláláson kényszermûködés a tartalék betápláláson stop (a fôbetáplálás és a tartalék betáplálás is kikapsolva). A késleltetési idôk beállítása A késleltetési idôket a vezérlôegység homloklapján lehet beállítani. t1. a fôbetáplálás kiesése és a fôbetápláláson elhelyezett megszakító kioldási utasításának továbbítása közti késleltetés (0,1 és 30 másodper között lehet beállítani). t2. a fôbetáplálás visszaállása és a tartalék betápláláson elhelyezett megszakító kioldási utasításának továbbítása közti késleltetés (0,1 és 240 másodper között lehet beállítani). A megszakítók vezérlése és állapotuk kijelzése A megszakítók állapotának kijelzését a vezérlôegység homloklapján történik. BE, KI, hiba. A beépített satlakozóblokk felhasználásával a következô bemenô/kimenô jeleket lehet satlakoztatni: bemenetek: v szándékos utasítás R betáplálásra való átkapsolásra (például különleges díjszabások stb. esetén) v további vezérlôérintkezô (nem képezi a vezérlôegység részét). A tartalék betáplálásra való átkapsolás sak az érintkezô zárt állapotában történik meg (például az UR frekveniájának vizsgálatára stb. használatos). kimenetek: Automatikus vagy stop üzemmódban való mûködés jelzése váltóérintkezôkkel. Teszt A fôbetáplálás P25M megszakítójának kikapsolásával (nyitásával),ami az U N feszültség kiesését szimulálja, meg lehet vizsgálni a BA vezérlôegység mûködését. A BA vezérlôegység homloklapja. 22 Shneider Eletri

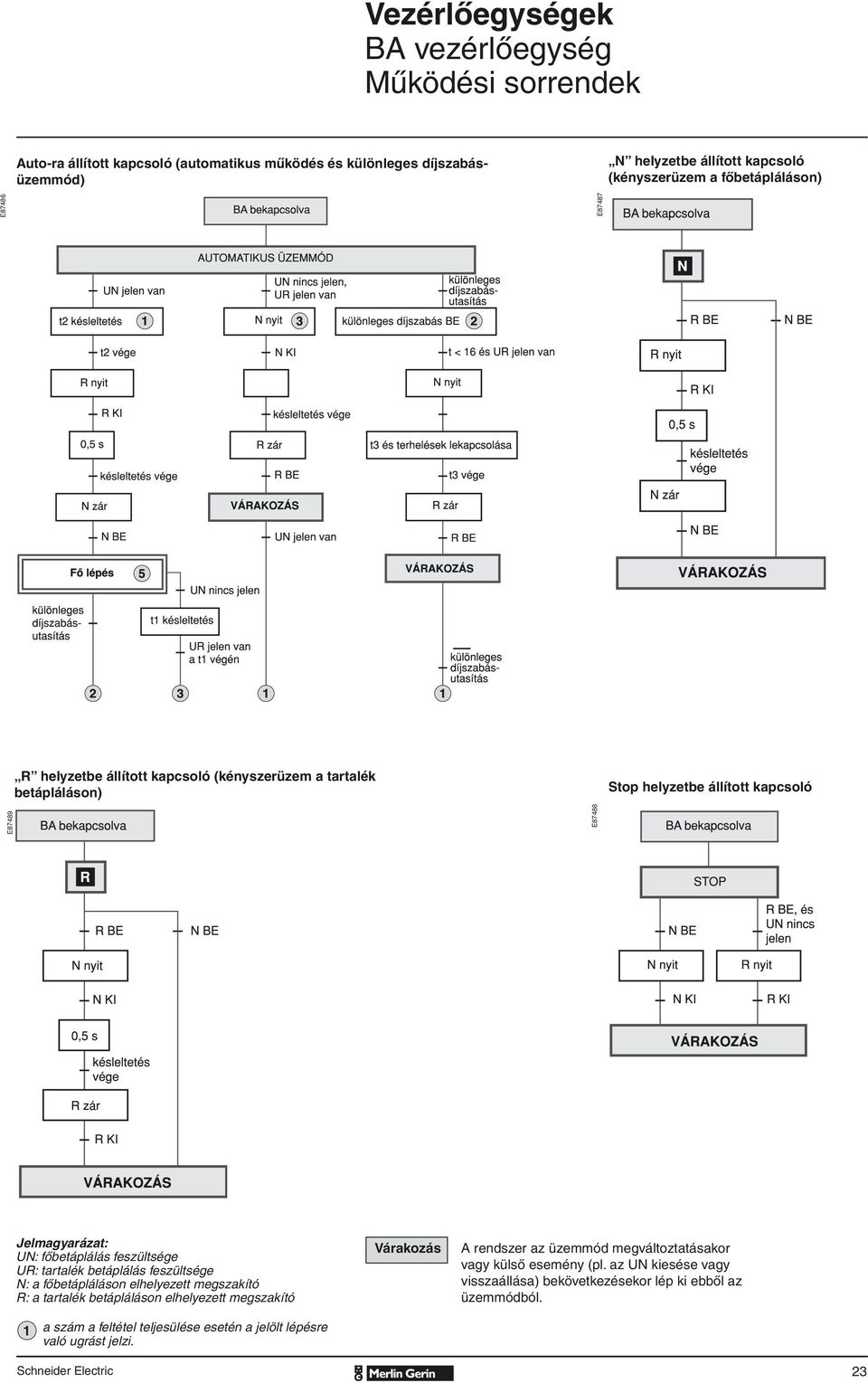

17 Vezérlôegységek BA vezérlôegység Mûködési sorrendek Auto-ra állított kapsoló (automatikus mûködés és különleges díjszabásüzemmód) N helyzetbe állított kapsoló (kényszerüzem a fôbetápláláson) Stop helyzetbe állított kapsoló E87488 E87486 E87487 R helyzetbe állított kapsoló (kényszerüzem a tartalék betápláláson) E87489 Jelmagyarázat: UN: fôbetáplálás feszültsége UR: tartalék betáplálás feszültsége N: a fôbetápláláson elhelyezett megszakító R: a tartalék betápláláson elhelyezett megszakító 1 a szám a feltétel teljesülése esetén a jelölt lépésre való ugrást jelzi. Várakozás A rendszer az üzemmód megváltoztatásakor vagy külsô esemény (pl. az UN kiesése vagy visszaállása) bekövetkezésekor lép ki ebbôl az üzemmódból. Shneider Eletri 23

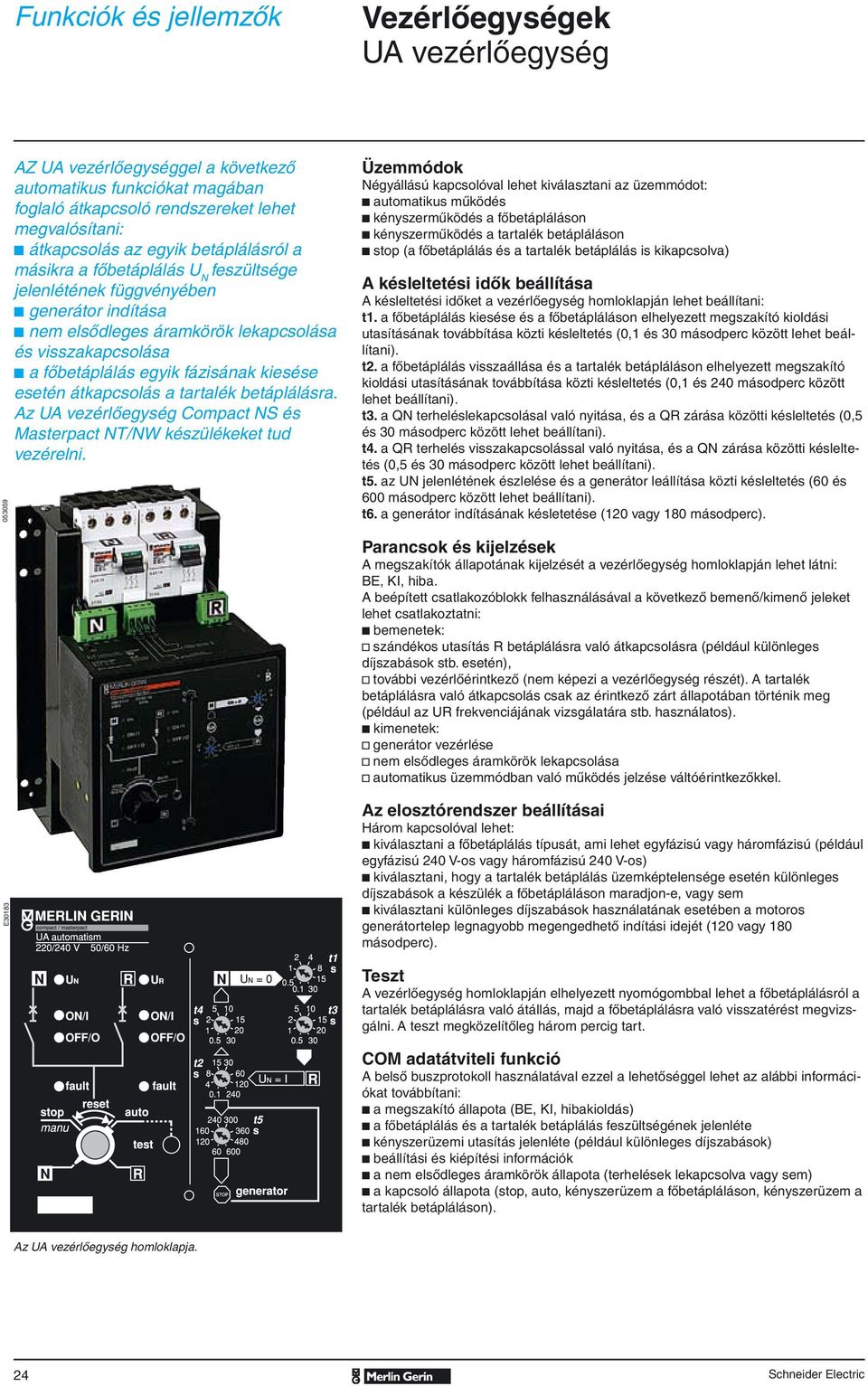

18 Funkiók és jellemzôk Vezérlôegységek UA vezérlôegység E AZ UA vezérlôegységgel a következô automatikus funkiókat magában foglaló átkapsoló rendszereket lehet megvalósítani: átkapsolás az egyik betáplálásról a másikra a fôbetáplálás U N feszültsége jelenlétének függvényében generátor indítása nem elsôdleges áramkörök lekapsolása és visszakapsolása a fôbetáplálás egyik fázisának kiesése esetén átkapsolás a tartalék betáplálásra. Az UA vezérlôegység Compat NS és Masterpat NT/NW készülékeket tud vezérelni. Üzemmódok Négyállású kapsolóval lehet kiválasztani az üzemmódot: automatikus mûködés kényszermûködés a fôbetápláláson kényszermûködés a tartalék betápláláson stop (a fôbetáplálás és a tartalék betáplálás is kikapsolva) A késleltetési idôk beállítása A késleltetési idôket a vezérlôegység homloklapján lehet beállítani: t1. a fôbetáplálás kiesése és a fôbetápláláson elhelyezett megszakító kioldási utasításának továbbítása közti késleltetés (0,1 és 30 másodper között lehet beállítani). t2. a fôbetáplálás visszaállása és a tartalék betápláláson elhelyezett megszakító kioldási utasításának továbbítása közti késleltetés (0,1 és 240 másodper között lehet beállítani). t3. a QN terheléslekapsolásal való nyitása, és a QR zárása közötti késleltetés (0,5 és 30 másodper között lehet beállítani). t4. a QR terhelés visszakapsolással való nyitása, és a QN zárása közötti késleltetés (0,5 és 30 másodper között lehet beállítani). t5. az UN jelenlétének észlelése és a generátor leállítása közti késleltetés (60 és 600 másodper között lehet beállítani). t6. a generátor indításának késletetése (120 vagy 180 másodper). Paransok és kijelzések A megszakítók állapotának kijelzését a vezérlôegység homloklapján lehet látni: BE, KI, hiba. A beépített satlakozóblokk felhasználásával a következô bemenô/kimenô jeleket lehet satlakoztatni: bemenetek: v szándékos utasítás R betáplálásra való átkapsolásra (például különleges díjszabások stb. esetén), v további vezérlôérintkezô (nem képezi a vezérlôegység részét). A tartalék betáplálásra való átkapsolás sak az érintkezô zárt állapotában történik meg (például az UR frekveniájának vizsgálatára stb. használatos). kimenetek: v generátor vezérlése v nem elsôdleges áramkörök lekapsolása v automatikus üzemmódban való mûködés jelzése váltóérintkezôkkel. Az elosztórendszer beállításai Három kapsolóval lehet: kiválasztani a fôbetáplálás típusát, ami lehet egyfázisú vagy háromfázisú (például egyfázisú 240 V-os vagy háromfázisú 240 V-os) kiválasztani, hogy a tartalék betáplálás üzemképtelensége esetén különleges díjszabások a készülék a fôbetápláláson maradjon-e, vagy sem kiválasztani különleges díjszabások használatának esetében a motoros generátortelep legnagyobb megengedhetô indítási idejét (120 vagy 180 másodper). Teszt A vezérlôegység homloklapján elhelyezett nyomógombbal lehet a fôbetáplálásról a tartalék betáplálásra való átállás, majd a fôbetáplálásra való visszatérést megvizsgálni. A teszt megközelítôleg három perig tart. COM adatátviteli funkió A belsô buszprotokoll használatával ezzel a lehetôséggel lehet az alábbi informáiókat továbbítani: a megszakító állapota (BE, KI, hibakioldás) a fôbetáplálás és a tartalék betáplálás feszültségének jelenléte kényszerüzemi utasítás jelenléte (például különleges díjszabások) beállítási és kiépítési informáiók a nem elsôdleges áramkörök állapota (terhelések lekapsolva vagy sem) a kapsoló állapota (stop, auto, kényszerüzem a fôbetápláláson, kényszerüzem a tartalék betápláláson). Az UA vezérlôegység homloklapja. 24 Shneider Eletri

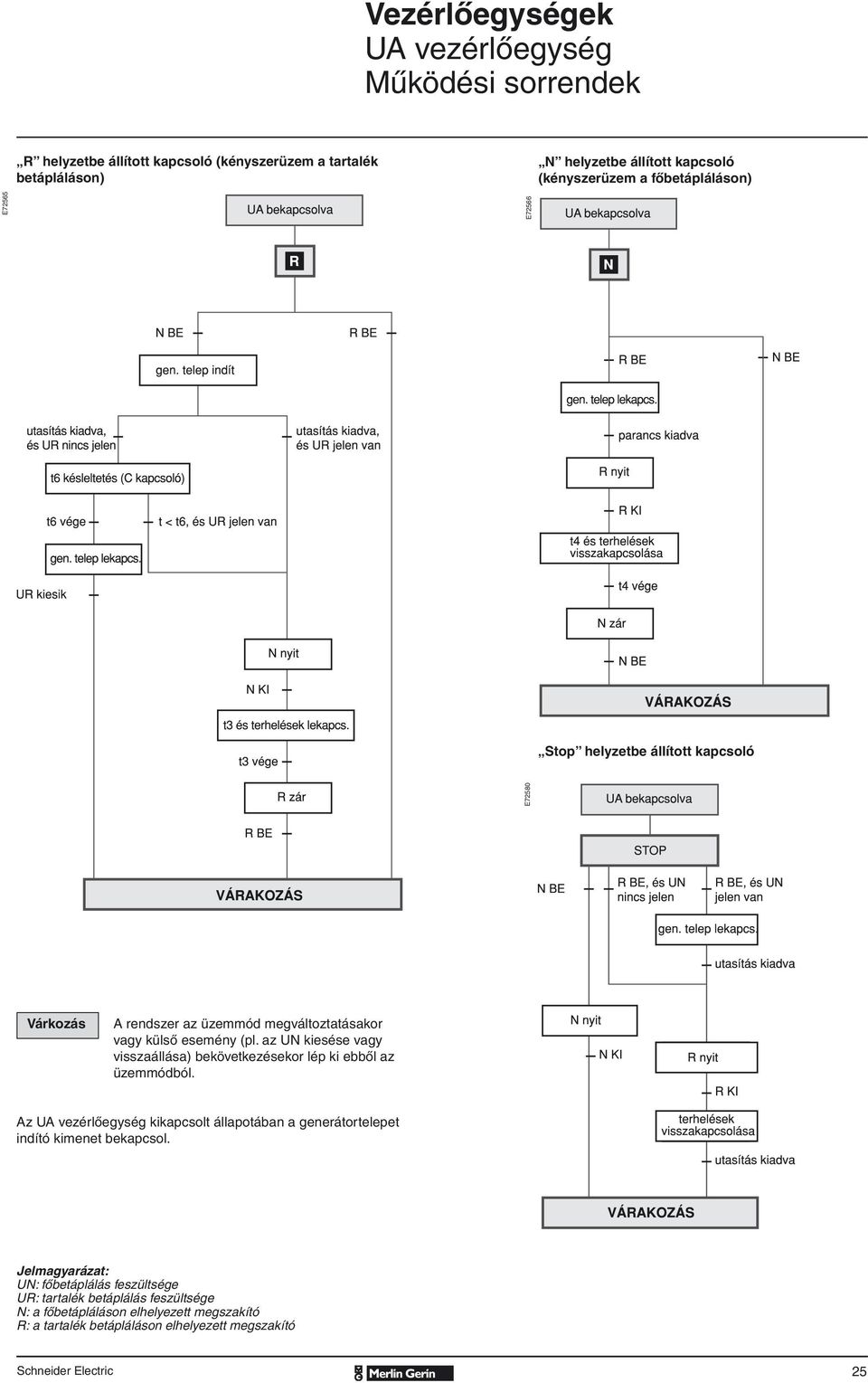

19 Vezérlôegységek UA vezérlôegység Mûködési sorrendek R helyzetbe állított kapsoló (kényszerüzem a tartalék betápláláson) N helyzetbe állított kapsoló (kényszerüzem a fôbetápláláson) E72580 E72565 E72566 Stop helyzetbe állított kapsoló Várkozás A rendszer az üzemmód megváltoztatásakor vagy külsô esemény (pl. az UN kiesése vagy visszaállása) bekövetkezésekor lép ki ebbôl az üzemmódból. Az UA vezérlôegység kikapsolt állapotában a generátortelepet indító kimenet bekapsol. Jelmagyarázat: UN: fôbetáplálás feszültsége UR: tartalék betáplálás feszültsége N: a fôbetápláláson elhelyezett megszakító R: a tartalék betápláláson elhelyezett megszakító Shneider Eletri 25

20 Funkiók és jellemzôk Vezérlôegységek UA vezérlôegység Mûködési sorrendek E72581 Auto helyzetbe állított kapsoló (különleges díjszabás-üzemmód) VÁRAKOZÁS A rendszer az üzemmód megváltoztatásakor vagy külsô esemény (pl. az UN kiesése vagy visszaállása) bekövetkezésekor lép ki ebbôl az üzemmódból. Az UA vezérlôegység kikapsolt állapotában a generátortelepet indító kimenet bekapsol. Jelmagyarázat: UN: fôbetáplálás feszültsége UR: tartalék betáplálás feszültsége N: a fôbetápláláson elhelyezett megszakító R: a tartalék betápláláson elhelyezett megszakító B : elfogadott korlátozások (N on): B = 1 1 a szám a feltétel teljesülése esetén a jelölt lépésre való ugrást jelzi. 26 Shneider Eletri

21 Vezérlôegységek UA vezérlôegység Mûködési sorrendek E72582 Auto helyzetbe állított kapsoló (automatikus mûködés és próbaüzemmód) VÁRAKOZÁS A rendszer az üzemmód megváltoztatásakor vagy külsô esemény (pl. az UN kiesése vagy visszaállása) bekövetkezésekor lép ki ebbôl az üzemmódból. Az UA vezérlôegység kikapsolt állapotában a generátortelepet indító kimenet bekapsol. Jelmagyarázat: UN: fôbetáplálás feszültsége UR: tartalék betáplálás feszültsége N: a fôbetápláláson elhelyezett megszakító R: a tartalék betápláláson elhelyezett megszakító B: elfogadott korlátozások (N on): B = 1 (*) : a teszt 180 másodperig tart 1 a szám a feltétel teljesülése esetén a jelölt lépésre való ugrást jelzi. Shneider Eletri 27

22 Funkiók és jellemzôk Mûködési sorrendek IVE egység E72583 Jelölések QN : távvezérlésre alkalmas (motoros hajtású) Compat C megszakító a fôbetápláláson QR : távvezérlésre alkalmas (motoros hajtású) Compat C megszakító a tartalék betápláláson ON : nyitási utasítás a QN megszakítónak OR : nyitási utasítás a QR megszakítónak IN : zárási utasítás a QN megszakítónak IR : zárási utasítás a QR megszakítónak L1 : hibás fôbetáplálás jelzô LED L2 : hibás tartalék betáplálás jelzô LED Jelmagyarázat: O: KI (áramkör nyitva) I: BE (áramkör zárva) : vagy BE vagy KI. Megjegyzés: Minden kioldás után (túlterhelés, rövidzárlat, földzárlati hiba, szándékos kioldás), a megszakítót a motoros hajtás homloklapján kézzel vissza kell állítani. 28 Shneider Eletri

23 Mûködési sorrendek BA vezérlôegység UA vezérlôegység E72585 E72584 Bemenetek UN: fôbetáplálás feszültsége UR: tartalék betáplálás feszültsége KT: utasítás R-en való kényszerüzemre KR: további ellenôrzés az átkapsolás elôtt Kimenetek QN: megszakító a fôbetápláláson QR: megszakító a tartalék betápláláson Bemenetek UN: fôbetáplálás feszültsége UR: tartalék betáplálás feszültsége KT: utasítás R-en való kényszerüzemre KR: további ellenôrzés az átkapsolás elôtt Kimenetek KG: utasítás a generátornak SH: terheléslekapsolási utasítás QN: megszakító a fôbetápláláson QR: megszakító a tartalék betápláláson Jelmagyarázat: O: KI (áramkör nyitva) I: BE (áramkör zárva) : vagy BE vagy KI. Fontos Amennyiben az átkapsolási utasítás (KT vagy UN) kiadásakor az UR nem BE állapotban van, a sorrend nem kerül végrehajtásra. Amennyiben az átkapsolási utasítás (KT vagy UN) kiadásakor az KR nem BE állapotban van, a sorrend akkor kerül végrehajtásra, amikor a KR állapota I lesz. Shneider Eletri 29

24 Funkiók és jellemzôk COM adatátviteli opió DB Adatátviteli lehetôség a Compat NS-hez és a Masterpat NT/NW-hez A COM adatátviteli funkió a Compat NS100/1600 és a Masterpat NT/NW megszakítókhoz és szakaszolókapsolókhoz használatos minden átkapsoló rendszerrel kompatibilis. Az állapotinformáiók távoli kijelzésére lehet használni. Nem lehet a megszakítók mûködtetésére használni (ez sak a helyszínen, az UA 150 vezérlôegység homloklapján lehetséges). Az alkalmazott kioldóegységek vagy vezérlôegységek típusának függvényében a COM funkiót az elosztórendszer paramétereinek elemzésére is lehet használni, ez az üzemeltetés és a karbantartás támogatásához szükséges. Megszakítók adatátvitele szakaszoló- megszakító kapsoló Compat NS100/1600 állapotjelzések BE / KI Hibakioldás Beszakaszolt / kiszakaszolt helyzet Masterpat NT/NW állapotjelzések BE / KI Hibakioldás Beszakaszolt / kiszakaszolt helyzet Üzemeltetés és karbantartás támogatása STR53UE vezérlôegység Compat NS400/630-hoz Áramerôsség-mérések: Fázis- és nullavezetôk rms áramerôssége A leginkább leterhelt fázis áramerôssége Figyelmeztetések leolvasása: Túlterhelés Kioldás oka (túlterhelés, rövidzárlat stb.) A beállítótársák helyzete Mirologi vezérlôegység Compat NS630b/1600-hoz és Masterpat NT/NW-hez Áramerôsség-mérések: Fázis- és nullavezetôk rms áramerôssége A legerôsebben leterhelt fázis áramerôssége Figyelmeztetések: Túlterhelés Kioldás oka (túlterhelés, rövidzárlat stb.) A beállítósavarok helyzete Automatikus átkapsoló vezérlôegység Állapotjelzések UA150 Fôbetáplálás: BE / KI Megszakító BE Hibakioldás (SDE) Feszültség jelenléte Tartalék betáplálás: BE / KI Megszakító BE Hibakioldás (SDE) R feszültség-érintkezô állapota Vezérlôegység: Automatikus üzemmód Fôbetáplálás üzemmód Tartalék betáplálás üzemmód Stop üzemmód Teszt Tartalék betáplálás motoros generátortelep: Generátortelep üzemzavar Generátortelep KI Generátortelep BE nem elsôdleges áramkörök lekapsolása nem elsôdleges áramkörök visszakapsolása Beállítások t1 késleltetési idô az UN hiányának megerôsítéséhez t2 késleltetési idô az UN visszaállásának megerôsítéséhez t3 késleltetési idô az N nyitása és az R zárása között t4 késleltetési idô az R nyitása és az N zárása között t5 késleltetési idô az UN visszaállása és a generátortelep leállítási paransának kiadása között t6 késleltetési idô a generátortelep üzemzavar-jelzésének késleltetése A különleges díjszabásra való átkapsolás elkerülése érdekében elfogadott korlátozások 30 Shneider Eletri

25 Kiegészítôk Csatlakozási és szigetelési kiegészítôk E72586 Terhelésoldali satoló kiegészítô Ez a kiegészítô megkönnyíti a sínekhez és a sarus kábelekhez való satlakozást. Két azonos méretû megszakító (Compat NS ) vagy szakaszolókapsoló satolására is lehet használni. A kimenô satlakozópontok fázistávolsága: Interpat INS250 és INV : 35 mm Interpat INS/INV : 52,5 mm Compat NS : 35 mm Compat NS : 52,5 mm. Csatlakoztatási és szigetelési kiegészítôk A satoló kiegészítôt a megszakítókkal és a szakaszolókapsolókkal azonos kiegészítôkkel lehet felszerelni. Lehetséges felhasználások Terhelésoldali satoló Lehetséges Kimenô nyílástávolság (mm) Kézi átkapsoló INS250 ( A) rotáiós hajtókarral 35 NS100/250 rotáiós hajtókarral 35 NS100/250 szerelôlemezen, billenôkarral 35 INS400/630 ( A) rotáiós hajtókarral 52,5 NS400/630 rotáiós hajtókarral 52,5 NS400/630 szerelôlemezen, billenôkarral 52,5 Teljes átkapsoló szerelvény INS250 ( A) 35 INS400/630 ( A) 52,5 Távvezérlésû átkapsoló rendszerek NS100/ NS400/630 52,5 Shneider Eletri 31
