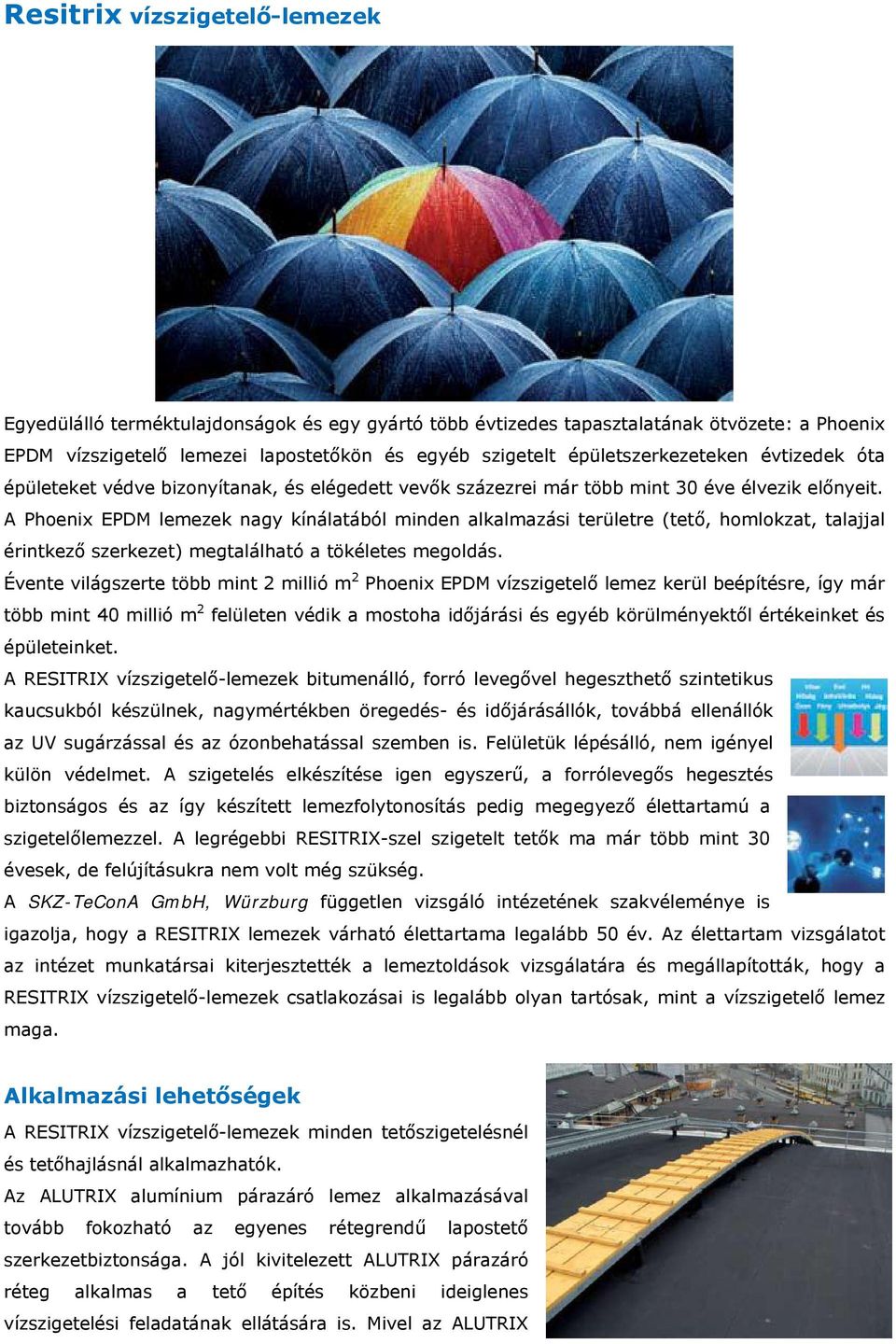

1 Resitrix vízszigetelő-lemezek Egyedülálló terméktulajdonságok és egy gyártó több évtizedes tapasztalatának ötvözete: a Phoenix EPDM vízszigetelő lemezei lapostetőkön és egyéb szigetelt épületszerkezeteken évtizedek óta épületeket védve bizonyítanak, és elégedett vevők százezrei már több mint 30 éve élvezik előnyeit. A Phoenix EPDM lemezek nagy kínálatából minden alkalmazási területre (tető, homlokzat, talajjal érintkező szerkezet) megtalálható a tökéletes megoldás. Évente világszerte több mint 2 millió m 2 Phoenix EPDM vízszigetelő lemez kerül beépítésre, így már több mint 40 millió m 2 felületen védik a mostoha időjárási és egyéb körülményektől értékeinket és épületeinket. A RESITRIX vízszigetelő-lemezek bitumenálló, forró levegővel hegeszthető szintetikus kaucsukból készülnek, nagymértékben öregedés- és időjárásállók, továbbá ellenállók az UV sugárzással és az ózonbehatással szemben is. Felületük lépésálló, nem igényel külön védelmet. A szigetelés elkészítése igen egyszerű, a forrólevegős hegesztés biztonságos és az így készített lemezfolytonosítás pedig megegyező élettartamú a szigetelőlemezzel. A legrégebbi RESITRIX-szel szigetelt tetők ma már több mint 30 évesek, de felújításukra nem volt még szükség. A SKZ-TeConA GmbH, Würzburg független vizsgáló intézetének szakvéleménye is igazolja, hogy a RESITRIX lemezek várható élettartama legalább 50 év. Az élettartam vizsgálatot az intézet munkatársai kiterjesztették a lemeztoldások vizsgálatára és megállapították, hogy a RESITRIX vízszigetelő-lemezek csatlakozásai is legalább olyan tartósak, mint a vízszigetelő lemez maga. Alkalmazási lehetőségek A RESITRIX vízszigetelő-lemezek minden tetőszigetelésnél és tetőhajlásnál alkalmazhatók. Az ALUTRIX alumínium párazáró lemez alkalmazásával tovább fokozható az egyenes rétegrendű lapostető szerkezetbiztonsága. A jól kivitelezett ALUTRIX párazáró réteg alkalmas a tető építés közbeni ideiglenes vízszigetelési feladatának ellátására is. Mivel az ALUTRIX

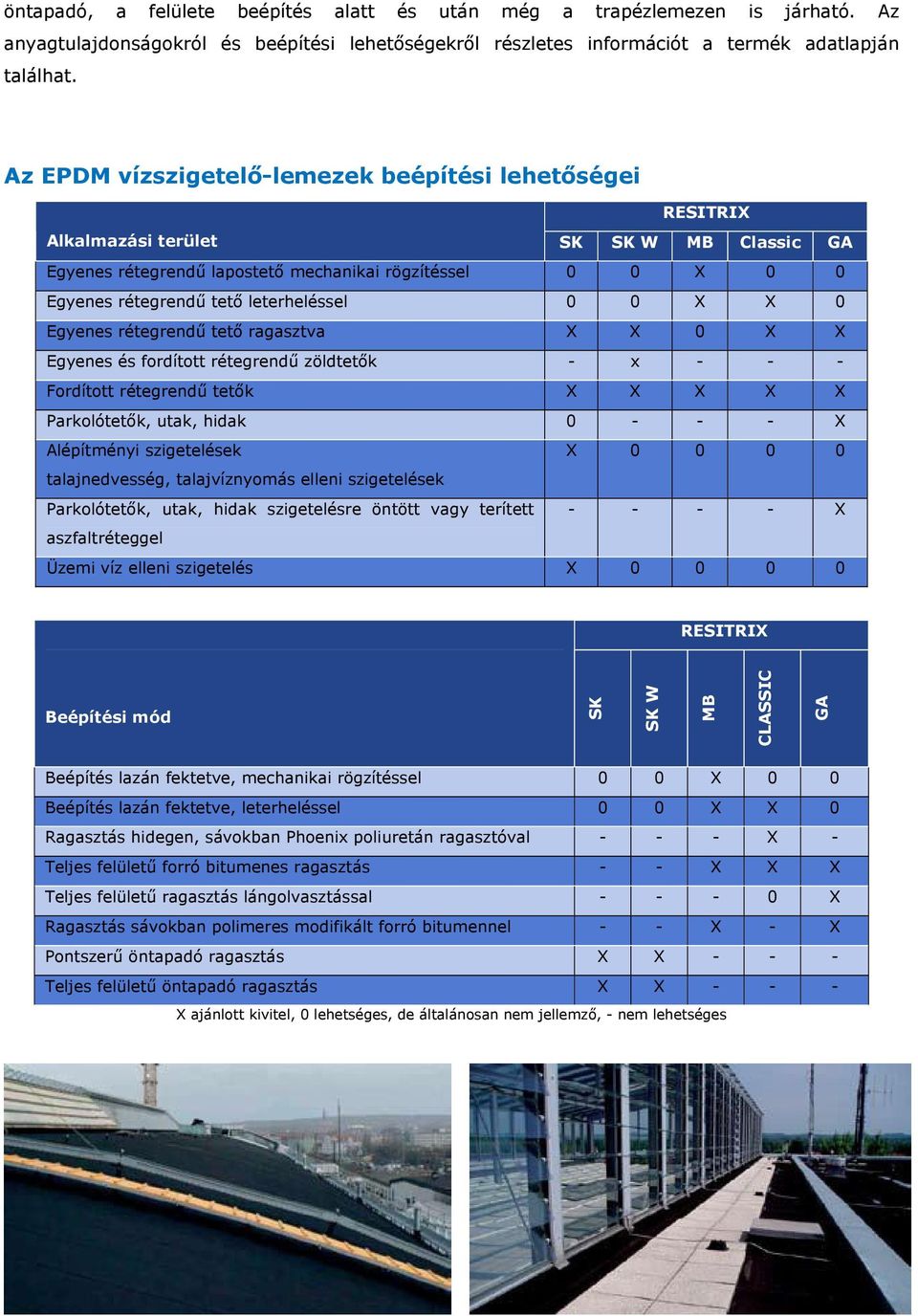

2 öntapadó, a felülete beépítés alatt és után még a trapézlemezen is járható. Az anyagtulajdonságokról és beépítési lehetőségekről részletes információt a termék adatlapján találhat. Az EPDM vízszigetelő-lemezek beépítési lehetőségei RESITRIX Alkalmazási terület SK SK W MB Classic GA Egyenes rétegrendű lapostető mechanikai rögzítéssel 0 0 X 0 0 Egyenes rétegrendű tető leterheléssel 0 0 X X 0 Egyenes rétegrendű tető ragasztva X X 0 X X Egyenes és fordított rétegrendű zöldtetők - x Fordított rétegrendű tetők X X X X X Parkolótetők, utak, hidak X Alépítményi szigetelések X talajnedvesség, talajvíznyomás elleni szigetelések Parkolótetők, utak, hidak szigetelésre öntött vagy terített X aszfaltréteggel Üzemi víz elleni szigetelés X RESITRIX Beépítési mód SK SK W MB CLASSIC GA Beépítés lazán fektetve, mechanikai rögzítéssel 0 0 X 0 0 Beépítés lazán fektetve, leterheléssel 0 0 X X 0 Ragasztás hidegen, sávokban Phoenix poliuretán ragasztóval X - Teljes felületű forró bitumenes ragasztás - - X X X Teljes felületű ragasztás lángolvasztással X Ragasztás sávokban polimeres modifikált forró bitumennel - - X - X Pontszerű öntapadó ragasztás X X Teljes felületű öntapadó ragasztás X X X ajánlott kivitel, 0 lehetséges, de általánosan nem jellemző, - nem lehetséges

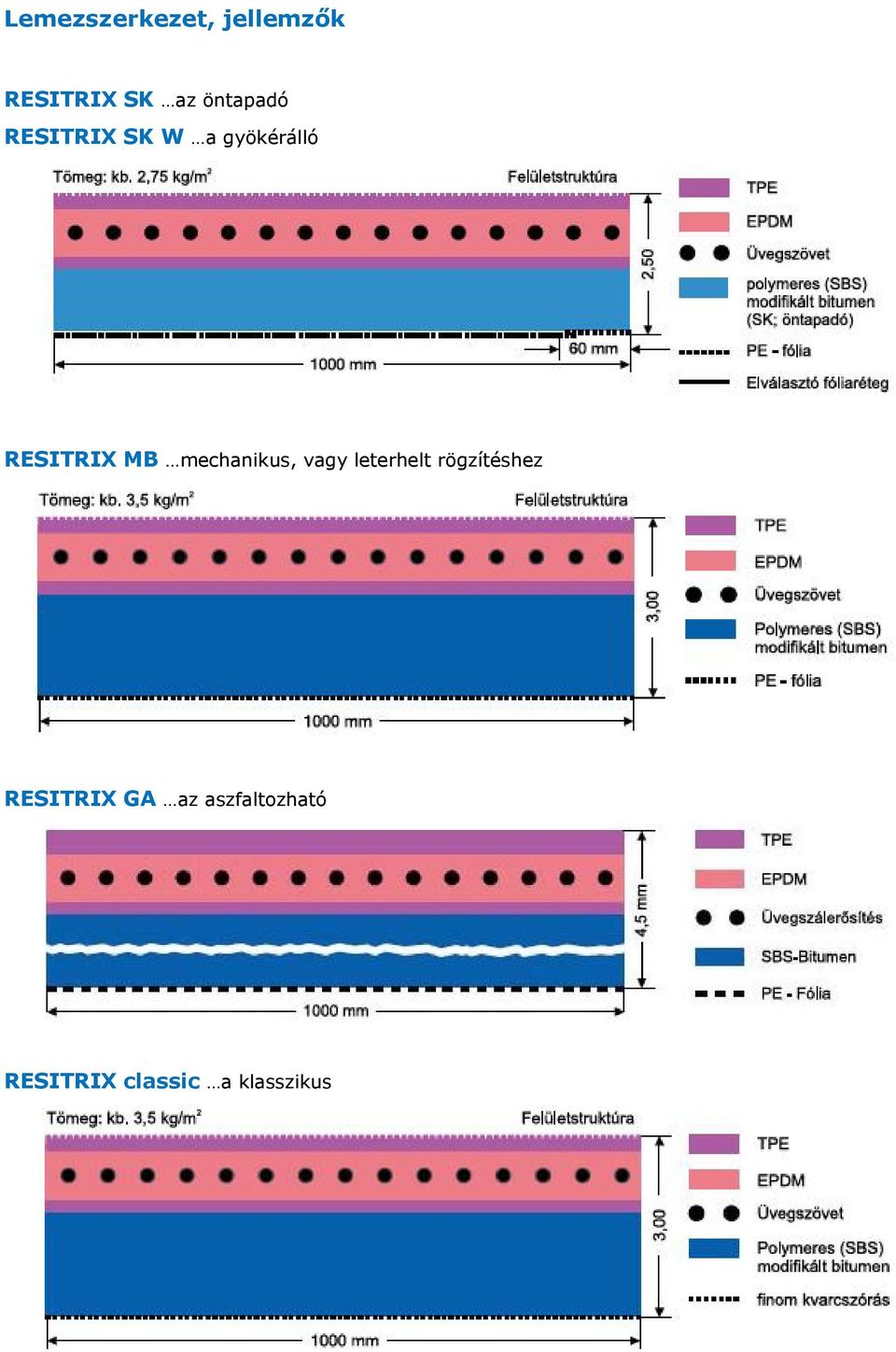

3 Lemezszerkezet, jellemzők RESITRIX SK az öntapadó RESITRIX SK W a gyökérálló RESITRIX MB mechanikus, vagy leterhelt rögzítéshez RESITRIX GA az aszfaltozható RESITRIX classic a klasszikus

4 Miért RESITRIX? Mert A RESITRIX vízszigetelő-lemezek rendkívül rugalmasak (szakadási nyúlás >= 500%) A RESITRIX vízszigetelő-lemezek öregedésállók, várható élettartamuk több mint 50 év A RESITRIX vízszigetelő-lemezek -30 C-ig még nedvesen is lépésállóak A RESITRIX vízszigetelő-lemezek felületén mindenkor biztonságos a közlekedés, esőben is csúszásmentesek A RESITRIX vízszigetelő-lemezek sokféle kémiai anyaggal és környezeti hatással szemben ellenállók A RESITRIX vízszigetelő-lemezek hidegben is biztonságosan folytonosíthatók (-10 C-on is) A RESITRIX vízszigetelő-lemezek oldószer- és klórmentesek, hő hatására sem zsugorodnak A RESITRIX vízszigetelő-lemezek újra felhasználhatóak RESITRIX SK Öntapadó EPDM-bitumen vízszigetelő-lemez Alkalmazható: Ragasztott vízszigetelések készítéséhez Csatlakozások kialakításához (attikák, áttörések, bevilágító lábazatok stb.) Dilatációk kialakításához Tulajdonságok: 50 év várható élettartam Nem igényel karbantartást, korrózió- és fagyálló Nem károsítja sem az infravörös, sem az ultraibolya sugárzás, járható és nedvesen sem csúszik Bitumennel társított, bitumenálló A lemez forró levegővel hegeszthető még 0 C körüli hőmérsékleten is. A szigetelés nem tartalmaz oldószert és klórt, valamint nem zsugorodik sem hő hatására, sem öregedés által. Újrahasznosítható Rugalmasságát folyamatosan megtartja

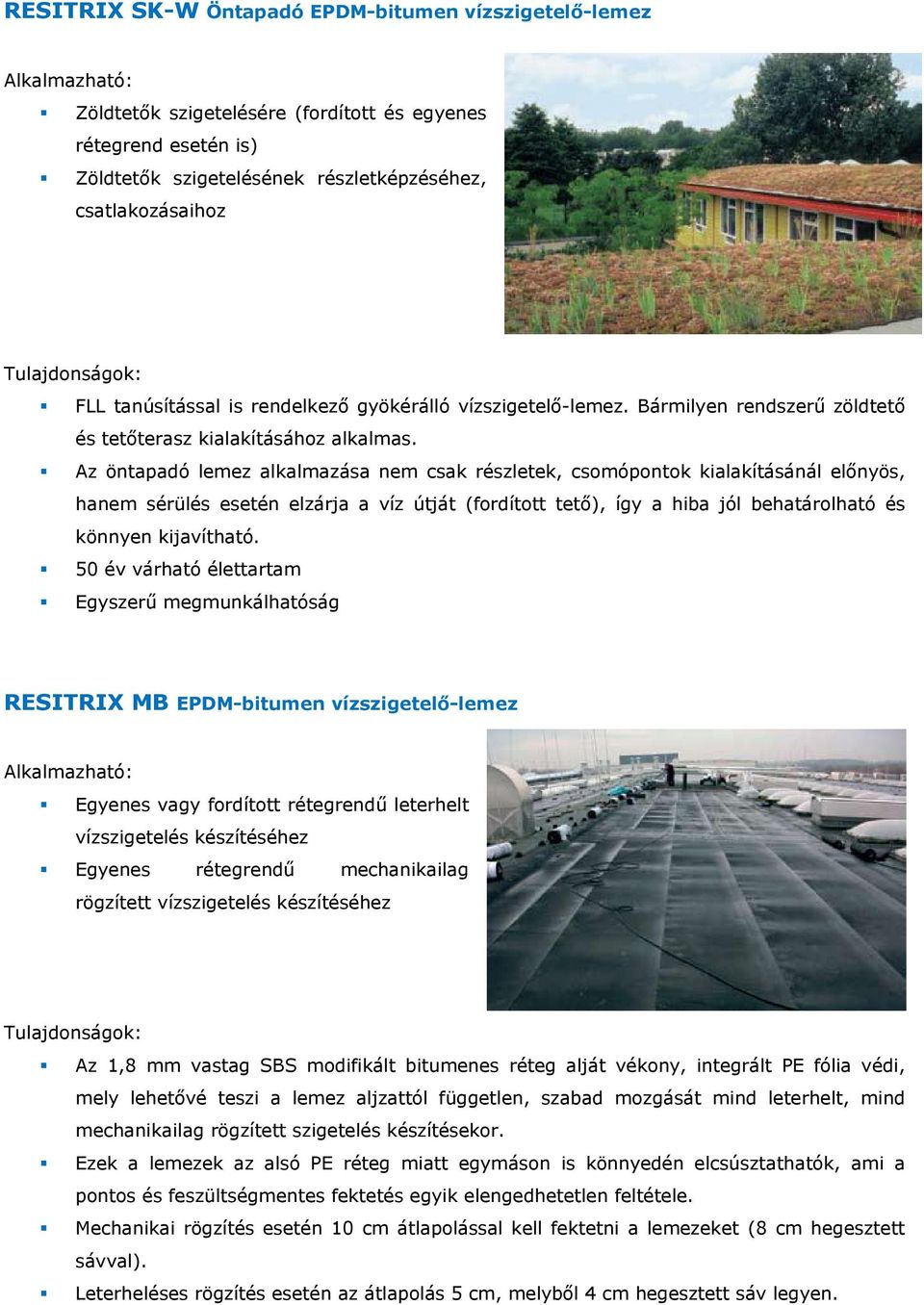

5 RESITRIX SK-W Öntapadó EPDM-bitumen vízszigetelő-lemez Alkalmazható: Zöldtetők szigetelésére (fordított és egyenes rétegrend esetén is) Zöldtetők szigetelésének részletképzéséhez, csatlakozásaihoz Tulajdonságok: FLL tanúsítással is rendelkező gyökérálló vízszigetelő-lemez. Bármilyen rendszerű zöldtető és tetőterasz kialakításához alkalmas. Az öntapadó lemez alkalmazása nem csak részletek, csomópontok kialakításánál előnyös, hanem sérülés esetén elzárja a víz útját (fordított tető), így a hiba jól behatárolható és könnyen kijavítható. 50 év várható élettartam Egyszerű megmunkálhatóság RESITRIX MB EPDM-bitumen vízszigetelő-lemez Alkalmazható: Egyenes vagy fordított rétegrendű leterhelt vízszigetelés készítéséhez Egyenes rétegrendű mechanikailag rögzített vízszigetelés készítéséhez Tulajdonságok: Az 1,8 mm vastag SBS modifikált bitumenes réteg alját vékony, integrált PE fólia védi, mely lehetővé teszi a lemez aljzattól független, szabad mozgását mind leterhelt, mind mechanikailag rögzített szigetelés készítésekor. Ezek a lemezek az alsó PE réteg miatt egymáson is könnyedén elcsúsztathatók, ami a pontos és feszültségmentes fektetés egyik elengedhetetlen feltétele. Mechanikai rögzítés esetén 10 cm átlapolással kell fektetni a lemezeket (8 cm hegesztett sávval). Leterheléses rögzítés esetén az átlapolás 5 cm, melyből 4 cm hegesztett sáv legyen.

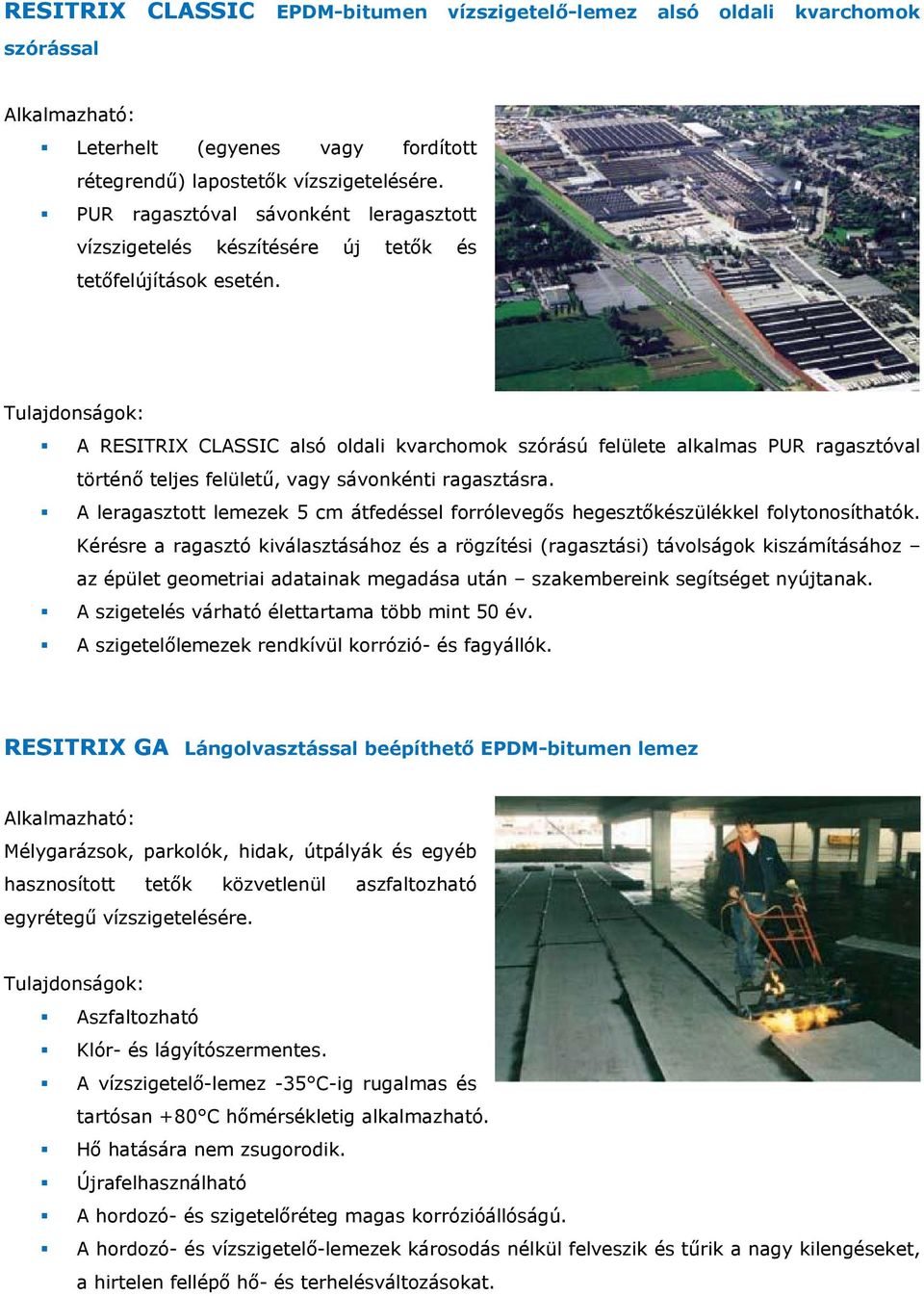

6 RESITRIX CLASSIC EPDM-bitumen vízszigetelő-lemez alsó oldali kvarchomok szórással Alkalmazható: Leterhelt (egyenes vagy fordított rétegrendű) lapostetők vízszigetelésére. PUR ragasztóval sávonként leragasztott vízszigetelés készítésére új tetők és tetőfelújítások esetén. Tulajdonságok: A RESITRIX CLASSIC alsó oldali kvarchomok szórású felülete alkalmas PUR ragasztóval történő teljes felületű, vagy sávonkénti ragasztásra. A leragasztott lemezek 5 cm átfedéssel forrólevegős hegesztőkészülékkel folytonosíthatók. Kérésre a ragasztó kiválasztásához és a rögzítési (ragasztási) távolságok kiszámításához az épület geometriai adatainak megadása után szakembereink segítséget nyújtanak. A szigetelés várható élettartama több mint 50 év. A szigetelőlemezek rendkívül korrózió- és fagyállók. RESITRIX GA Lángolvasztással beépíthető EPDM-bitumen lemez Alkalmazható: Mélygarázsok, parkolók, hidak, útpályák és egyéb hasznosított tetők közvetlenül aszfaltozható egyrétegű vízszigetelésére. Tulajdonságok: Aszfaltozható Klór- és lágyítószermentes. A vízszigetelő-lemez -35 C-ig rugalmas és tartósan +80 C hőmérsékletig alkalmazható. Hő hatására nem zsugorodik. Újrafelhasználható A hordozó- és szigetelőréteg magas korrózióállóságú. A hordozó- és vízszigetelő-lemezek károsodás nélkül felveszik és tűrik a nagy kilengéseket, a hirtelen fellépő hő- és terhelésváltozásokat.

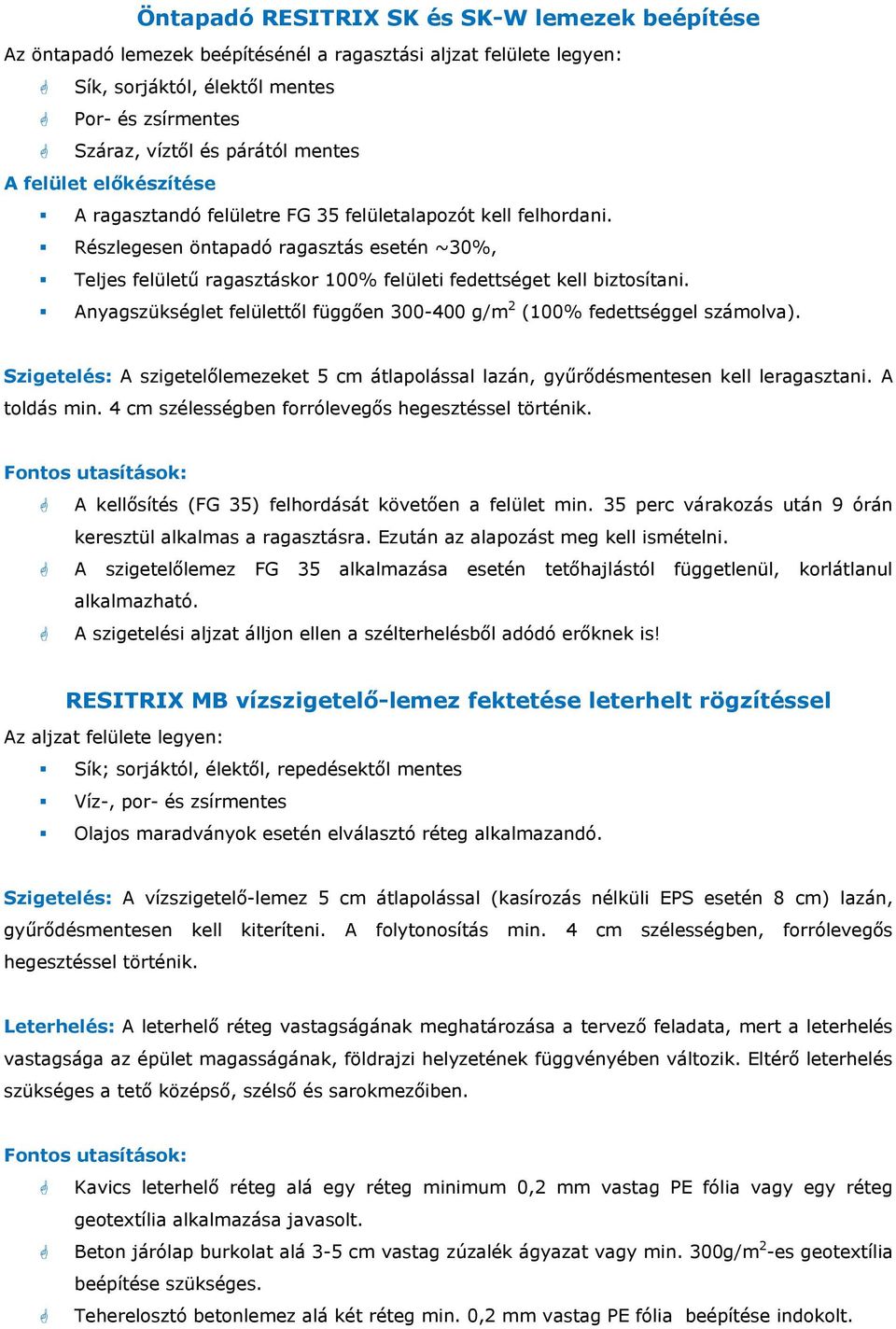

7 Öntapadó RESITRIX SK és SK-W lemezek beépítése Az öntapadó lemezek beépítésénél a ragasztási aljzat felülete legyen: Sík, sorjáktól, élektől mentes Por- és zsírmentes Száraz, víztől és párától mentes A felület előkészítése A ragasztandó felületre FG 35 felületalapozót kell felhordani. Részlegesen öntapadó ragasztás esetén ~30%, Teljes felületű ragasztáskor 100% felületi fedettséget kell biztosítani. Anyagszükséglet felülettől függően g/m 2 (100% fedettséggel számolva). Szigetelés: A szigetelőlemezeket 5 cm átlapolással lazán, gyűrődésmentesen kell leragasztani. A toldás min. 4 cm szélességben forrólevegős hegesztéssel történik. Fontos utasítások: A kellősítés (FG 35) felhordását követően a felület min. 35 perc várakozás után 9 órán keresztül alkalmas a ragasztásra. Ezután az alapozást meg kell ismételni. A szigetelőlemez FG 35 alkalmazása esetén tetőhajlástól függetlenül, korlátlanul alkalmazható. A szigetelési aljzat álljon ellen a szélterhelésből adódó erőknek is! RESITRIX MB vízszigetelő-lemez fektetése leterhelt rögzítéssel Az aljzat felülete legyen: Sík; sorjáktól, élektől, repedésektől mentes Víz-, por- és zsírmentes Olajos maradványok esetén elválasztó réteg alkalmazandó. Szigetelés: A vízszigetelő-lemez 5 cm átlapolással (kasírozás nélküli EPS esetén 8 cm) lazán, gyűrődésmentesen kell kiteríteni. A folytonosítás min. 4 cm szélességben, forrólevegős hegesztéssel történik. Leterhelés: A leterhelő réteg vastagságának meghatározása a tervező feladata, mert a leterhelés vastagsága az épület magasságának, földrajzi helyzetének függvényében változik. Eltérő leterhelés szükséges a tető középső, szélső és sarokmezőiben. Fontos utasítások: Kavics leterhelő réteg alá egy réteg minimum 0,2 mm vastag PE fólia vagy egy réteg geotextília alkalmazása javasolt. Beton járólap burkolat alá 3-5 cm vastag zúzalék ágyazat vagy min. 300g/m 2 -es geotextília beépítése szükséges. Teherelosztó betonlemez alá két réteg min. 0,2 mm vastag PE fólia beépítése indokolt.

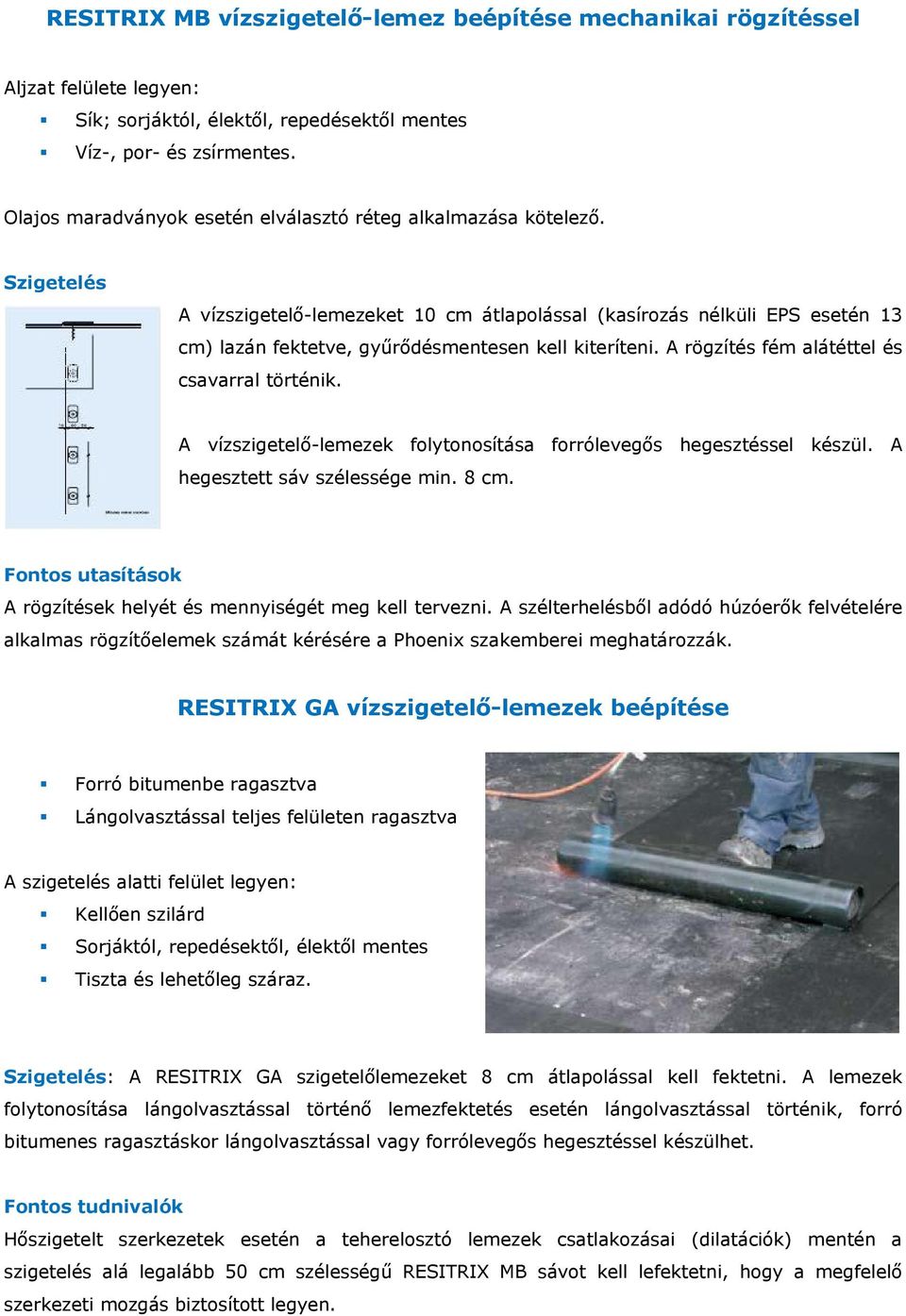

8 RESITRIX MB vízszigetelő-lemez beépítése mechanikai rögzítéssel Aljzat felülete legyen: Sík; sorjáktól, élektől, repedésektől mentes Víz-, por- és zsírmentes. Olajos maradványok esetén elválasztó réteg alkalmazása kötelező. Szigetelés A vízszigetelő-lemezeket 10 cm átlapolással (kasírozás nélküli EPS esetén 13 cm) lazán fektetve, gyűrődésmentesen kell kiteríteni. A rögzítés fém alátéttel és csavarral történik. A vízszigetelő-lemezek folytonosítása forrólevegős hegesztéssel készül. A hegesztett sáv szélessége min. 8 cm. Fontos utasítások A rögzítések helyét és mennyiségét meg kell tervezni. A szélterhelésből adódó húzóerők felvételére alkalmas rögzítőelemek számát kérésére a Phoenix szakemberei meghatározzák. RESITRIX GA vízszigetelő-lemezek beépítése Forró bitumenbe ragasztva Lángolvasztással teljes felületen ragasztva A szigetelés alatti felület legyen: Kellően szilárd Sorjáktól, repedésektől, élektől mentes Tiszta és lehetőleg száraz. Szigetelés: A RESITRIX GA szigetelőlemezeket 8 cm átlapolással kell fektetni. A lemezek folytonosítása lángolvasztással történő lemezfektetés esetén lángolvasztással történik, forró bitumenes ragasztáskor lángolvasztással vagy forrólevegős hegesztéssel készülhet. Fontos tudnivalók Hőszigetelt szerkezetek esetén a teherelosztó lemezek csatlakozásai (dilatációk) mentén a szigetelés alá legalább 50 cm szélességű RESITRIX MB sávot kell lefektetni, hogy a megfelelő szerkezeti mozgás biztosított legyen.

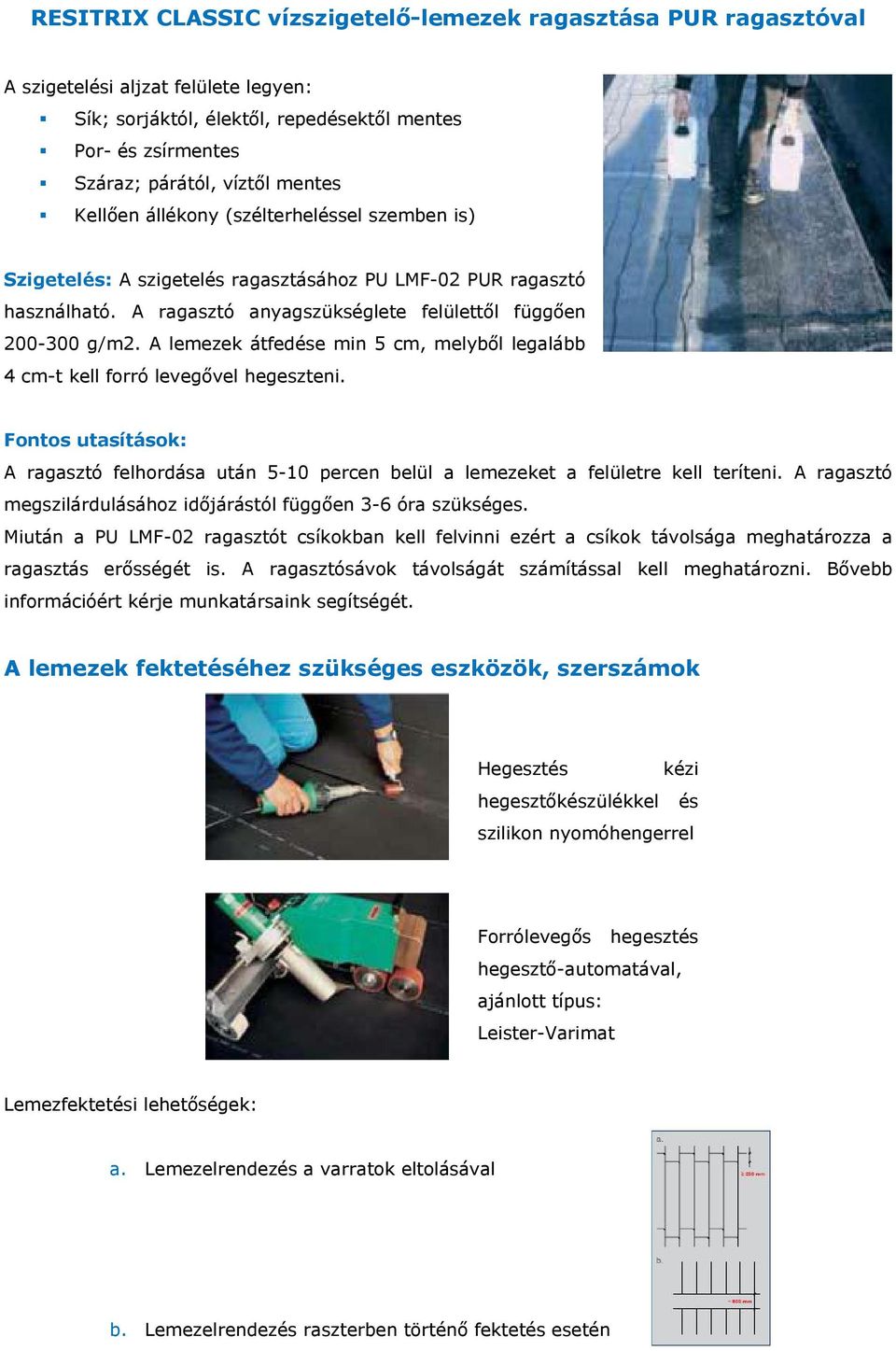

9 RESITRIX CLASSIC vízszigetelő-lemezek ragasztása PUR ragasztóval A szigetelési aljzat felülete legyen: Sík; sorjáktól, élektől, repedésektől mentes Por- és zsírmentes Száraz; párától, víztől mentes Kellően állékony (szélterheléssel szemben is) Szigetelés: A szigetelés ragasztásához PU LMF-02 PUR ragasztó használható. A ragasztó anyagszükséglete felülettől függően g/m2. A lemezek átfedése min 5 cm, melyből legalább 4 cm-t kell forró levegővel hegeszteni. Fontos utasítások: A ragasztó felhordása után 5-10 percen belül a lemezeket a felületre kell teríteni. A ragasztó megszilárdulásához időjárástól függően 3-6 óra szükséges. Miután a PU LMF-02 ragasztót csíkokban kell felvinni ezért a csíkok távolsága meghatározza a ragasztás erősségét is. A ragasztósávok távolságát számítással kell meghatározni. Bővebb információért kérje munkatársaink segítségét. A lemezek fektetéséhez szükséges eszközök, szerszámok Hegesztés kézi hegesztőkészülékkel és szilikon nyomóhengerrel Forrólevegős hegesztés hegesztő-automatával, ajánlott típus: Leister-Varimat Lemezfektetési lehetőségek: a. Lemezelrendezés a varratok eltolásával b. Lemezelrendezés raszterben történő fektetés esetén

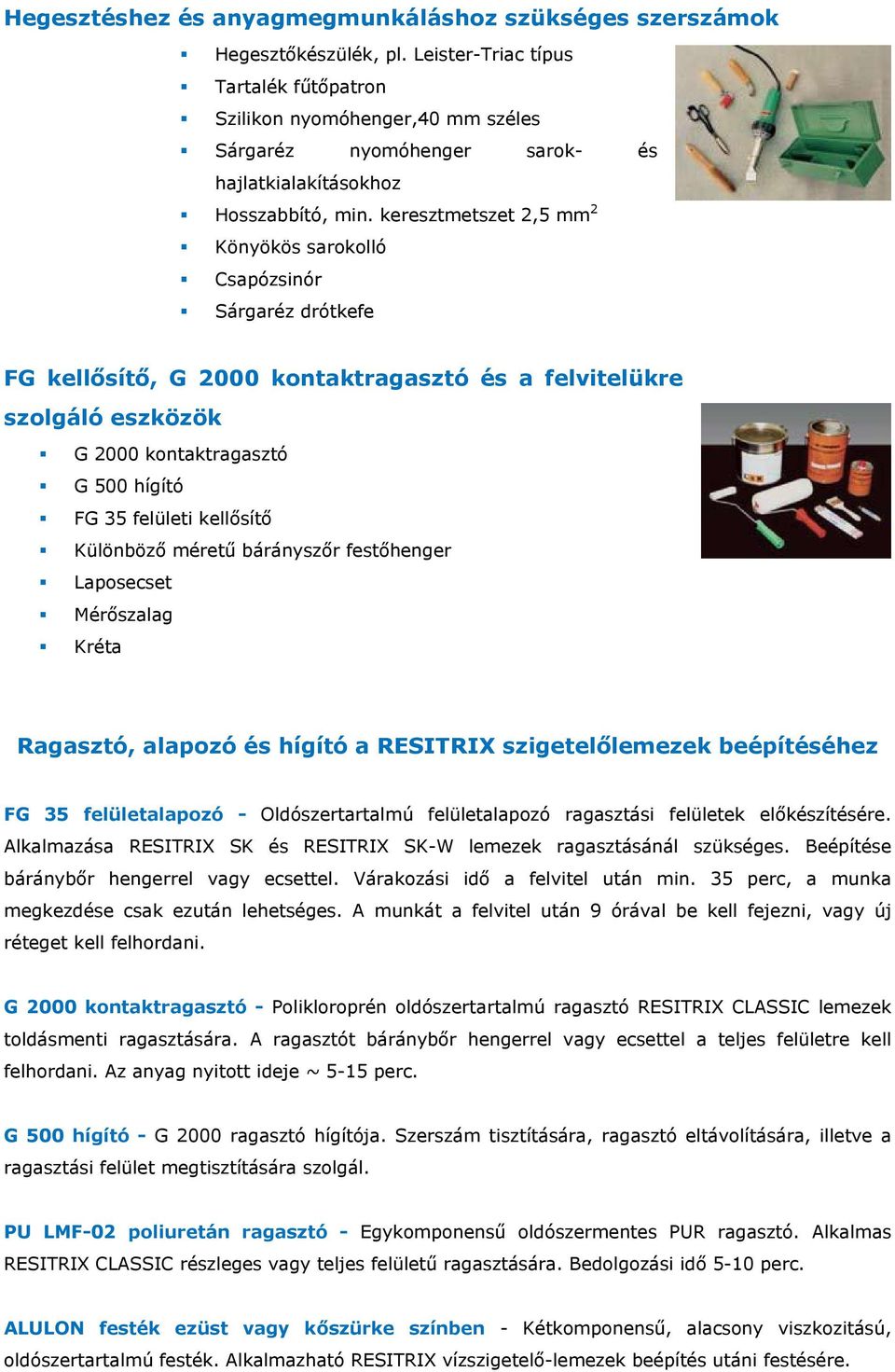

10 Hegesztéshez és anyagmegmunkáláshoz szükséges szerszámok Hegesztőkészülék, pl. Leister-Triac típus Tartalék fűtőpatron Szilikon nyomóhenger,40 mm széles Sárgaréz nyomóhenger sarok- és hajlatkialakításokhoz Hosszabbító, min. keresztmetszet 2,5 mm 2 Könyökös sarokolló Csapózsinór Sárgaréz drótkefe FG kellősítő, G 2000 kontaktragasztó és a felvitelükre szolgáló eszközök G 2000 kontaktragasztó G 500 hígító FG 35 felületi kellősítő Különböző méretű bárányszőr festőhenger Laposecset Mérőszalag Kréta Ragasztó, alapozó és hígító a RESITRIX szigetelőlemezek beépítéséhez FG 35 felületalapozó - Oldószertartalmú felületalapozó ragasztási felületek előkészítésére. Alkalmazása RESITRIX SK és RESITRIX SK-W lemezek ragasztásánál szükséges. Beépítése báránybőr hengerrel vagy ecsettel. Várakozási idő a felvitel után min. 35 perc, a munka megkezdése csak ezután lehetséges. A munkát a felvitel után 9 órával be kell fejezni, vagy új réteget kell felhordani. G 2000 kontaktragasztó - Polikloroprén oldószertartalmú ragasztó RESITRIX CLASSIC lemezek toldásmenti ragasztására. A ragasztót báránybőr hengerrel vagy ecsettel a teljes felületre kell felhordani. Az anyag nyitott ideje ~ 5-15 perc. G 500 hígító - G 2000 ragasztó hígítója. Szerszám tisztítására, ragasztó eltávolítására, illetve a ragasztási felület megtisztítására szolgál. PU LMF-02 poliuretán ragasztó - Egykomponensű oldószermentes PUR ragasztó. Alkalmas RESITRIX CLASSIC részleges vagy teljes felületű ragasztására. Bedolgozási idő 5-10 perc. ALULON festék ezüst vagy kőszürke színben - Kétkomponensű, alacsony viszkozitású, oldószertartalmú festék. Alkalmazható RESITRIX vízszigetelő-lemezek beépítés utáni festésére.

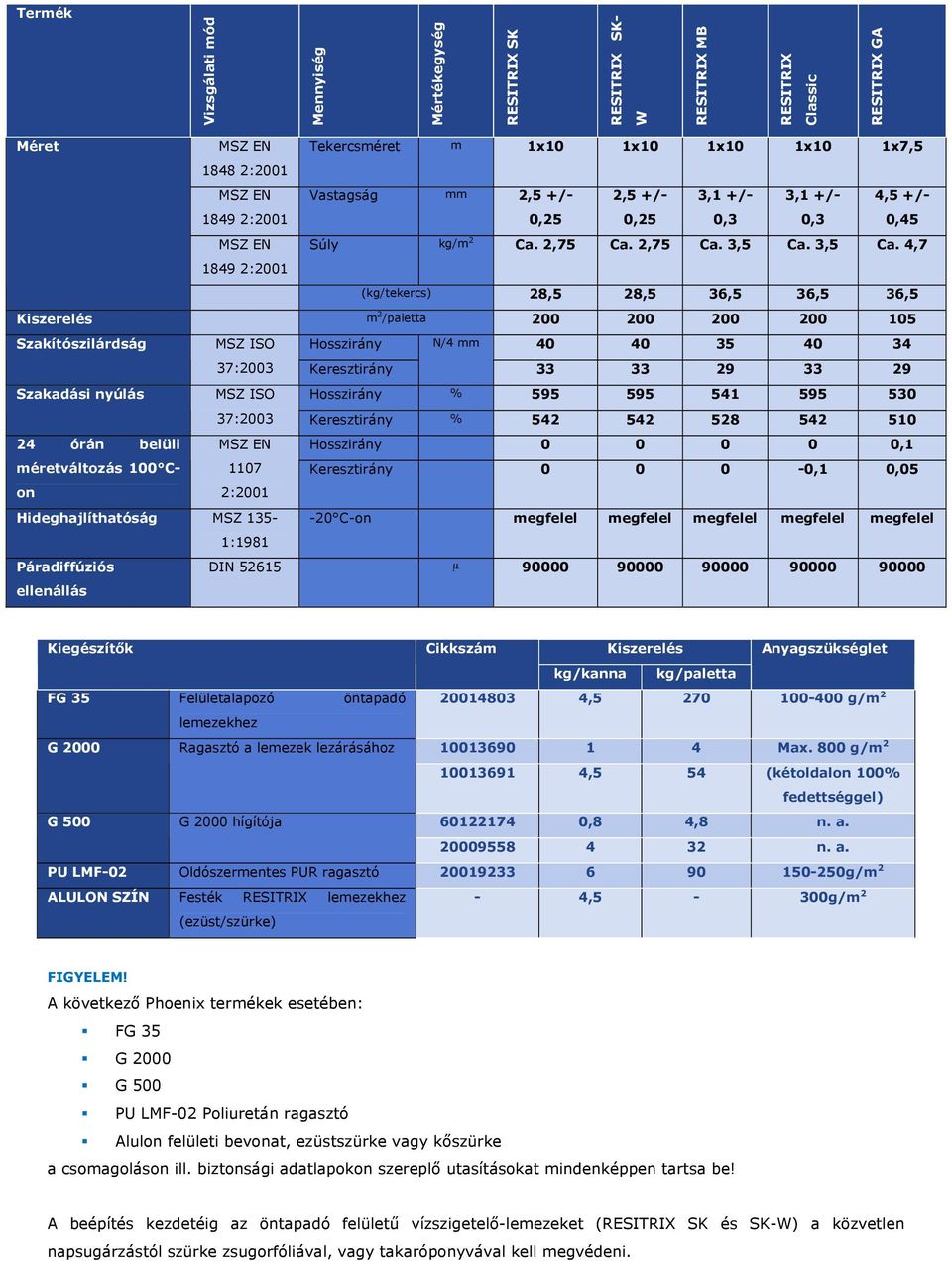

11 Termék Vizsgálati mód Mennyiség Mértékegység RESITRIX SK RESITRIX SK- W RESITRIX MB RESITRIX Classic RESITRIX GA Méret MSZ EN :2001 MSZ EN :2001 MSZ EN :2001 Tekercsméret m 1x10 1x10 1x10 1x10 1x7,5 Vastagság mm 2,5 +/- 2,5 +/- 3,1 +/- 3,1 +/- 0,25 0,25 0,3 0,3 4,5 +/- 0,45 Súly kg/m 2 Ca. 2,75 Ca. 2,75 Ca. 3,5 Ca. 3,5 Ca. 4,7 (kg/tekercs) 28,5 28,5 36,5 36,5 36,5 Kiszerelés m 2 /paletta Szakítószilárdság MSZ ISO Hosszirány N/4 mm :2003 Keresztirány Szakadási nyúlás MSZ ISO Hosszirány % :2003 Keresztirány % órán belüli MSZ EN Hosszirány ,1 méretváltozás 100 Con 1107 Keresztirány ,1 0,05 2:2001 Hideghajlíthatóság MSZ 135-1: C-on megfelel megfelel megfelel megfelel megfelel Páradiffúziós ellenállás DIN m Kiegészítők Cikkszám Kiszerelés Anyagszükséglet kg/kanna kg/paletta FG 35 Felületalapozó öntapadó , g/m 2 lemezekhez G 2000 Ragasztó a lemezek lezárásához Max. 800 g/m ,5 54 (kétoldalon 100% fedettséggel) G 500 G 2000 hígítója ,8 4,8 n. a n. a. PU LMF-02 Oldószermentes PUR ragasztó g/m 2 ALULON SZÍN Festék RESITRIX lemezekhez - 4,5-300g/m 2 (ezüst/szürke) FIGYELEM! A következő Phoenix termékek esetében: FG 35 G 2000 G 500 PU LMF-02 Poliuretán ragasztó Alulon felületi bevonat, ezüstszürke vagy kőszürke a csomagoláson ill. biztonsági adatlapokon szereplő utasításokat mindenképpen tartsa be! A beépítés kezdetéig az öntapadó felületű vízszigetelő-lemezeket (RESITRIX SK és SK-W) a közvetlen napsugárzástól szürke zsugorfóliával, vagy takaróponyvával kell megvédeni.
