1 rendszer műszaki kézikönyv

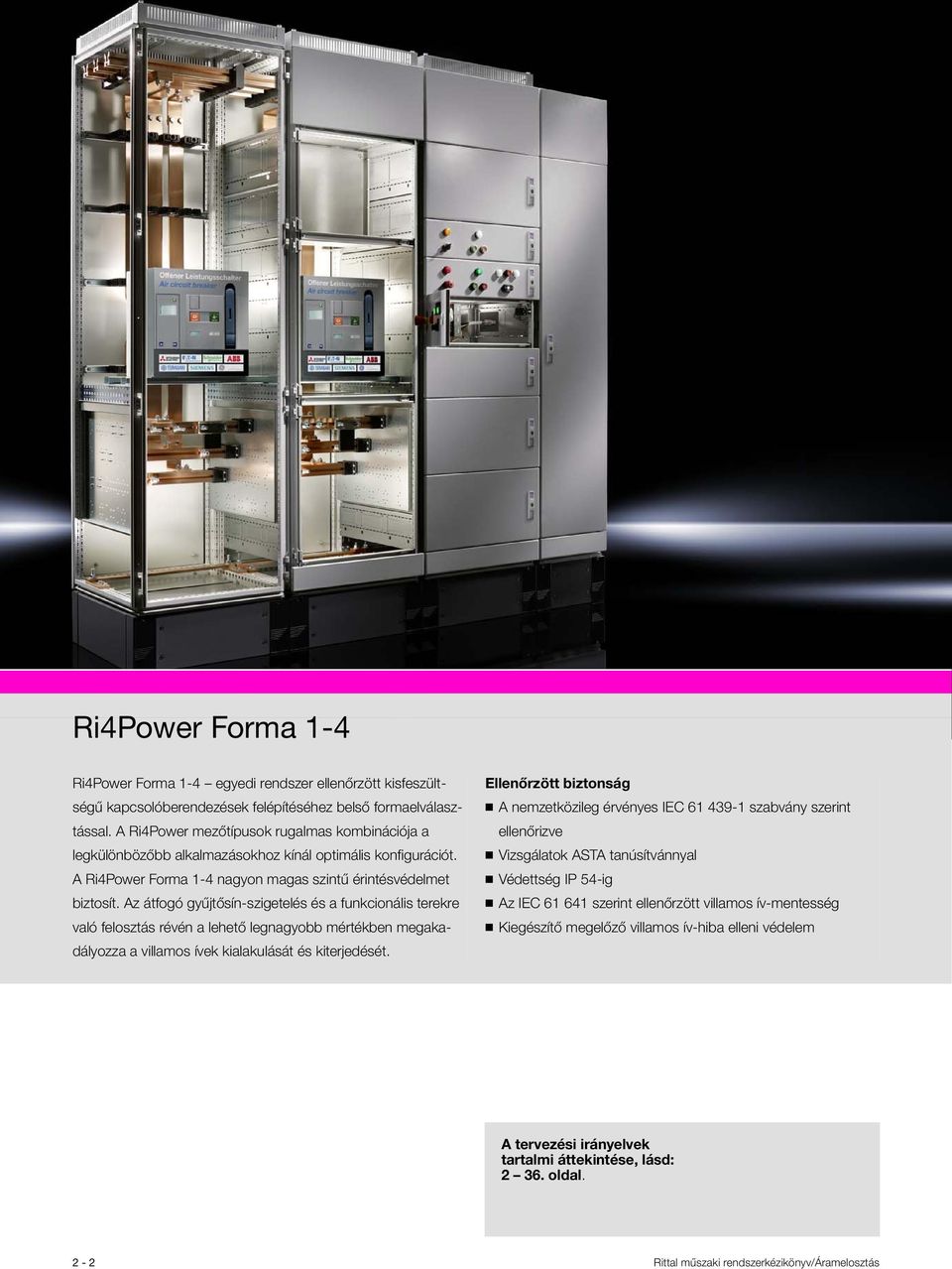

2 Forma 1-4 Ri4Power Forma 1-4 egyedi rendszer ellenőrzött kisfeszültségű kapcsolóberendezések felépítéséhez belső formaelválasztással. A Ri4Power mezőtípusok rugalmas kombinációja a legkülönbözőbb alkalmazásokhoz kínál optimális konfigurációt. A Ri4Power Forma 1-4 nagyon magas szintű érintésvédelmet biztosít. Az átfogó gyűjtősín-szigetelés és a funkcionális terekre való felosztás révén a lehető legnagyobb mértékben megakadályozza a villamos ívek kialakulását és kiterjedését. Ellenőrzött biztonság A nemzetközileg érvényes IEC szabvány szerint ellenőrizve Vizsgálatok ASTA tanúsítvánnyal Védettség IP 54-ig Az IEC szerint ellenőrzött villamos ív-mentesség Kiegészítő megelőző villamos ív-hiba elleni védelem A tervezési irányelvek tartalmi áttekintése, lásd: oldal. 2-2

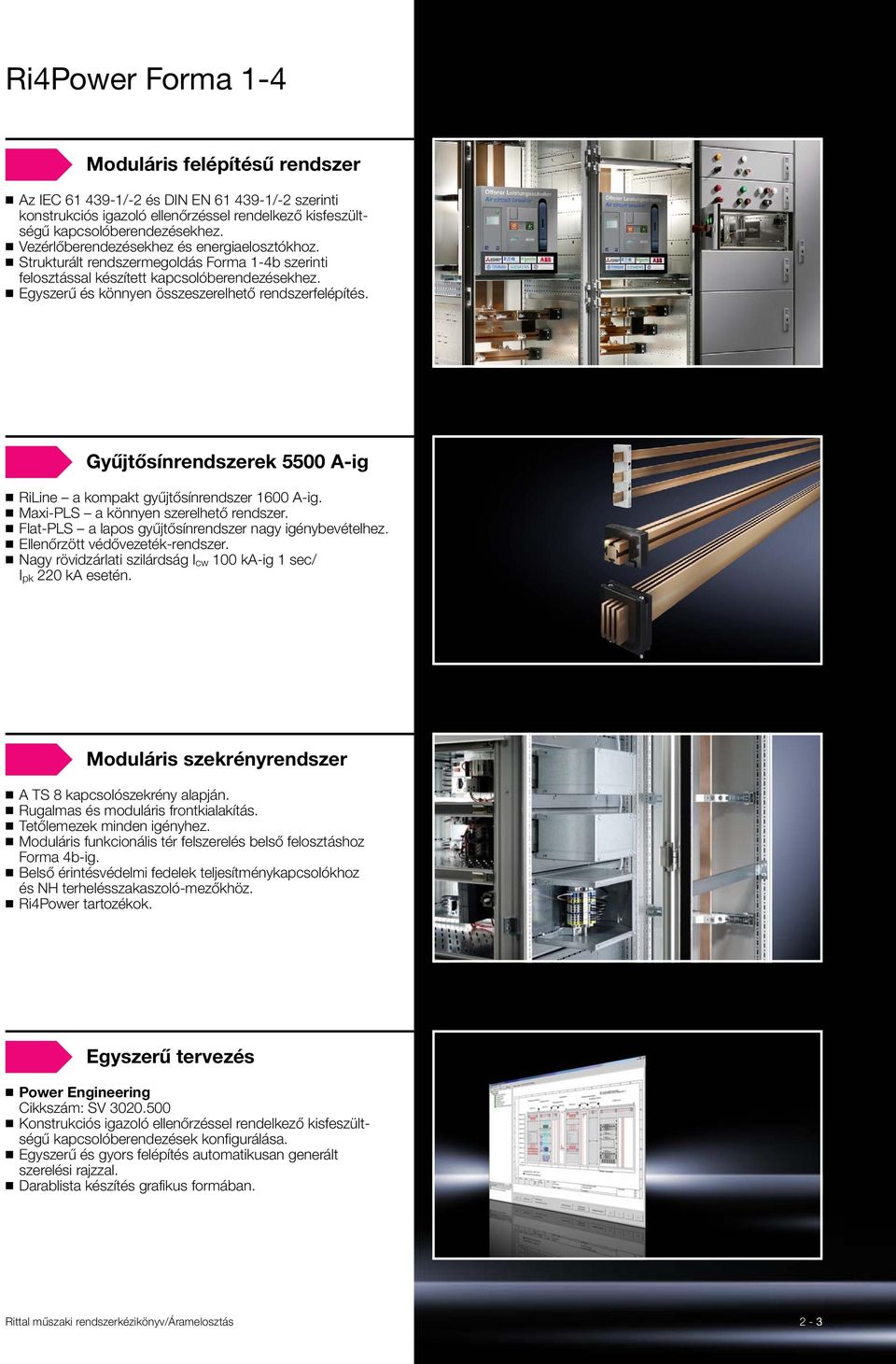

3 Forma 1-4 Moduláris felépítésű rendszer Az IEC /-2 és DIN EN /-2 szerinti konstrukciós igazoló ellenőrzéssel rendelkező kisfeszültségű kapcsolóberendezésekhez. Vezérlőberendezésekhez és energiaelosztókhoz. Strukturált rendszermegoldás Forma 1-4b szerinti felosztással készített kapcsolóberendezésekhez. Egyszerű és könnyen összeszerelhető rendszerfelépítés. Gyűjtősínrendszerek 5500 A-ig RiLine a kompakt gyűjtősínrendszer 1600 A-ig. Maxi-PLS a könnyen szerelhető rendszer. Flat-PLS a lapos gyűjtősínrendszer nagy igénybevételhez. Ellenőrzött védővezeték-rendszer. Nagy rövidzárlati szilárdság I cw 100 ka-ig 1 sec/ I pk 220 ka esetén. Moduláris szekrényrendszer A TS 8 kapcsolószekrény alapján. Rugalmas és moduláris frontkialakítás. Tetőlemezek minden igényhez. Moduláris funkcionális tér felszerelés belső felosztáshoz Forma 4b-ig. Belső érintésvédelmi fedelek teljesítménykapcsolókhoz és NH terhelésszakaszoló-mezőkhöz. Ri4Power tartozékok. Egyszerű tervezés Power Engineering Cikkszám: SV Konstrukciós igazoló ellenőrzéssel rendelkező kisfeszültségű kapcsolóberendezések konfigurálása. Egyszerű és gyors felépítés automatikusan generált szerelési rajzzal. Darablista készítés grafikus formában. 2-3

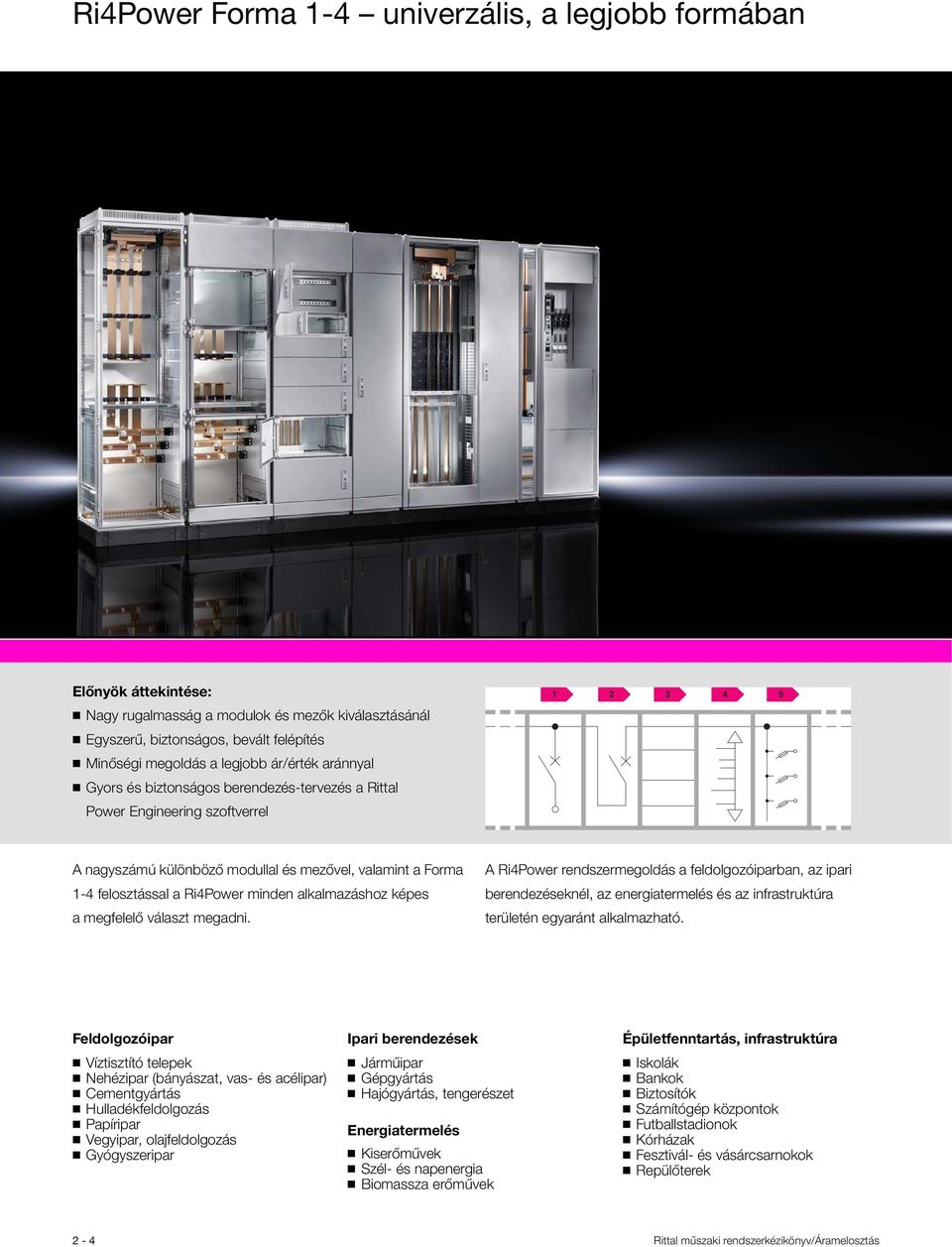

4 Forma 1-4 univerzális, a legjobb formában Előnyök áttekintése: Nagy rugalmasság a modulok és mezők kiválasztásánál Egyszerű, biztonságos, bevált felépítés Minőségi megoldás a legjobb ár/érték aránnyal Gyors és biztonságos berendezés-tervezés a Rittal Power Engineering szoftverrel A nagyszámú különböző modullal és mezővel, valamint a Forma 1-4 felosztással a Ri4Power minden alkalmazáshoz képes a megfelelő választ megadni. A Ri4Power rendszermegoldás a feldolgozóiparban, az ipari berendezéseknél, az energiatermelés és az infrastruktúra területén egyaránt alkalmazható. Feldolgozóipar Víztisztító telepek Nehézipar (bányászat, vas- és acélipar) Cementgyártás Hulladékfeldolgozás Papíripar Vegyipar, olajfeldolgozás Gyógyszeripar Ipari berendezések Járműipar Gépgyártás Hajógyártás, tengerészet Energiatermelés Kiserőművek Szél- és napenergia Biomassza erőművek Épületfenntartás, infrastruktúra Iskolák Bankok Biztosítók Számítógép központok Futballstadionok Kórházak Fesztivál- és vásárcsarnokok Repülőterek 2-4

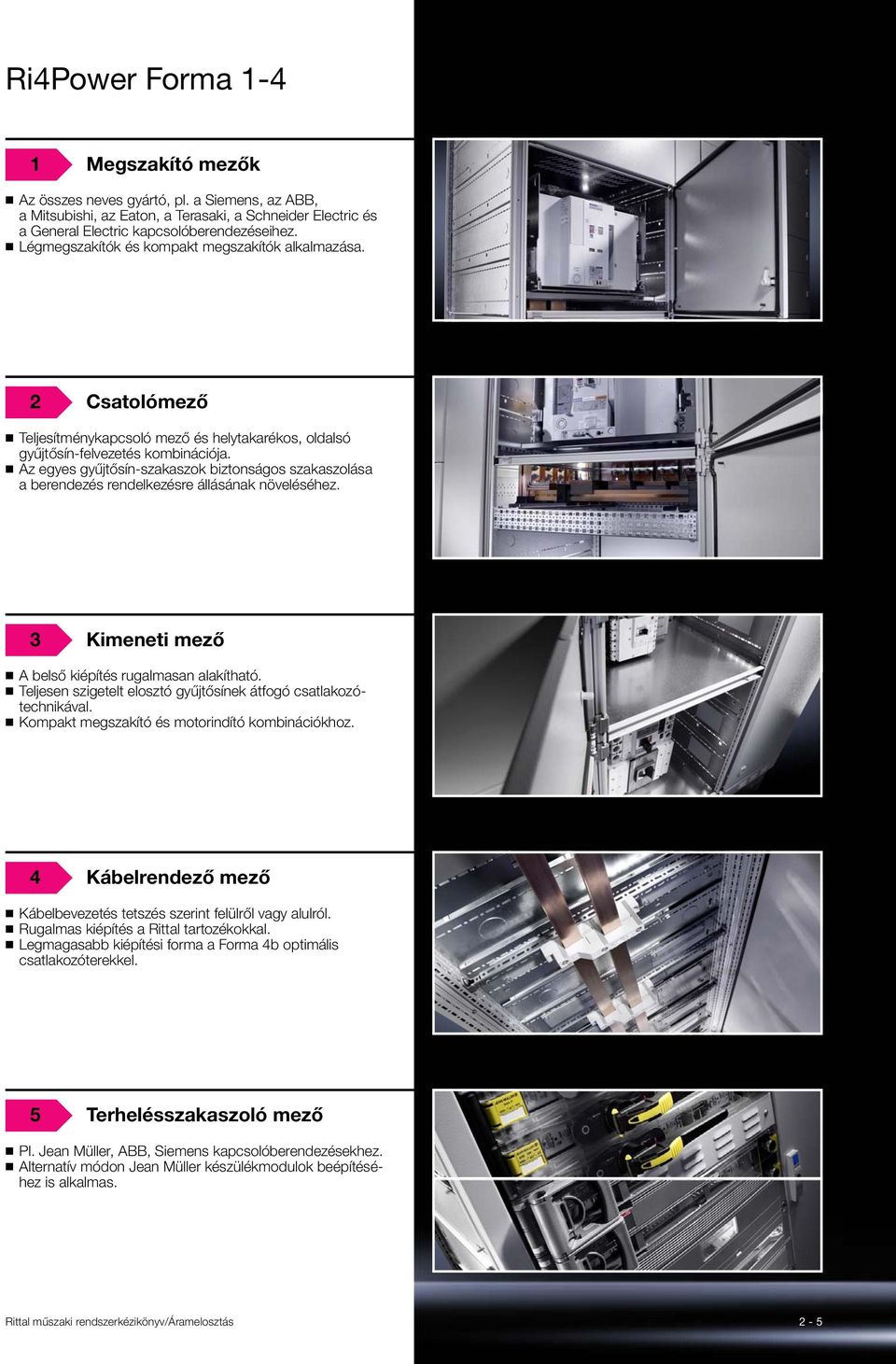

5 Forma Megszakító mezők Az összes neves gyártó, pl. a Siemens, az ABB, a Mitsubishi, az Eaton, a Terasaki, a Schneider Electric és a General Electric kapcsolóberendezéseihez. Légmegszakítók és kompakt megszakítók alkalmazása. 2 Csatolómező Teljesítménykapcsoló mező és helytakarékos, oldalsó gyűjtősín-felvezetés kombinációja. Az egyes gyűjtősín-szakaszok biztonságos szakaszolása a berendezés rendelkezésre állásának növeléséhez. 3 Kimeneti mező A belső kiépítés rugalmasan alakítható. Teljesen szigetelt elosztó gyűjtősínek átfogó csatlakozótechnikával. Kompakt megszakító és motorindító kombinációkhoz. 4 Kábelrendező mező Kábelbevezetés tetszés szerint felülről vagy alulról. Rugalmas kiépítés a Rittal tartozékokkal. Legmagasabb kiépítési forma a Forma 4b optimális csatlakozóterekkel. 5 Terhelésszakaszoló mező Pl. Jean Müller, ABB, Siemens kapcsolóberendezésekhez. Alternatív módon Jean Müller készülékmodulok beépítéséhez is alkalmas. 2-5

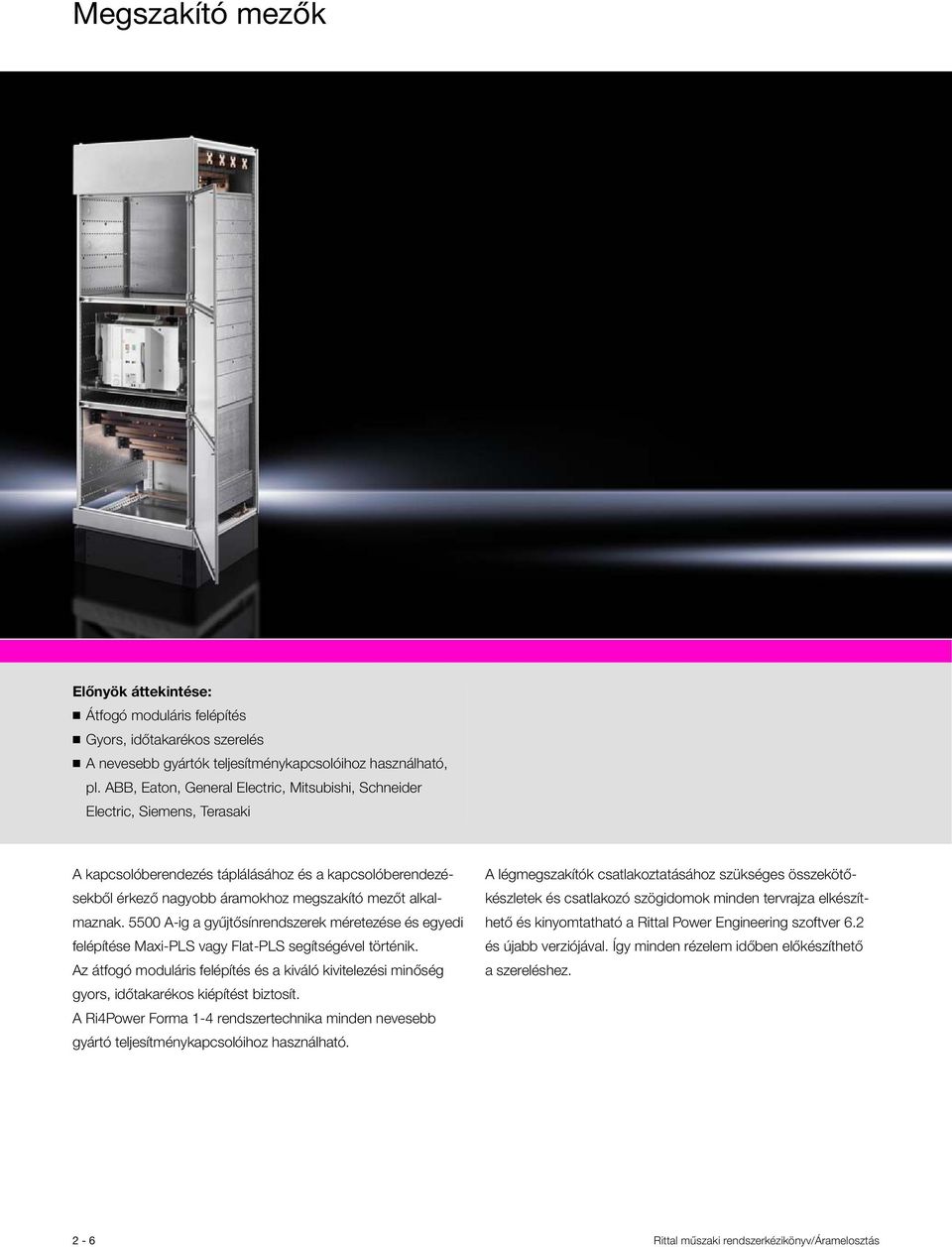

6 Megszakító mezők Előnyök áttekintése: Átfogó moduláris felépítés Gyors, időtakarékos szerelés A nevesebb gyártók teljesítménykapcsolóihoz használható, pl. ABB, Eaton, General Electric, Mitsubishi, Schneider Electric, Siemens, Terasaki A kapcsolóberendezés táplálásához és a kapcsolóberendezésekből érkező nagyobb áramokhoz megszakító mezőt alkalmaznak A-ig a gyűjtősínrendszerek méretezése és egyedi felépítése Maxi-PLS vagy Flat-PLS segítségével történik. Az átfogó moduláris felépítés és a kiváló kivitelezési minőség gyors, időtakarékos kiépítést biztosít. A Ri4Power Forma 1-4 rendszertechnika minden nevesebb gyártó teljesítménykapcsolóihoz használható. A légmegszakítók csatlakoztatásához szükséges összekötőkészletek és csatlakozó szögidomok minden tervrajza elkészíthető és kinyomtatható a Rittal Power Engineering szoftver 6.2 és újabb verziójával. Így minden rézelem időben előkészíthető aszereléshez. 2-6

7 Megszakító mezők Csatlakozótér A csatlakozósínek lépcsőzetes és könnyen szerelhető elrendezése. Kábelcsatlakozó rendszer minden vezetéktípus optimális csatlakoztatásához. A sínek rugalmas elhelyezése a csatlakozótérben a modultechnikának köszönhetően Teljesítménykapcsolók Megszakítók fix és kikocsizható beépítéshez, az elhelyezés szabadon megválasztható. Teljes és illeszkedő csatlakozástechnika minden neves gyártó légmegszakítójához. A funkcionális terek moduláris felépítése megszakítókhoz és funkcionális csoportokhoz, követelményeiknek megfelelően Gyűjtősínrendszerek Maxi-PLS 4000 A-ig, alternatív lehetőség a Flat-PLS 5500 A-ig. 3 és 4 pólusú főgyűjtősínrendszer. A gyűjtősínek a tető, a fenéklemez és a hátlap területén is vezethetők. Fúrás nélküli, mezőtől mezőig csatlakozástechnika minden gyűjtősínrendszerhez

8 Példa megszakító mező rendszerre Komponensek áttekintése Kapcsolószekrény Szekrényrendszer tartozékok A megszakító mezőhöz szükséges komponensek a kapcsolószekrényből, a kapcsolószekrény tartozékaiból, a funkcionális terekből és a gyűjtősínekből állnak. 2 3 Rittal Power Engineering A mezőtípusok és berendezések egyszerű és gyors konfigurálásához Rittal Power Engineering szoftvert ajánljuk. Ez a folyamatosan fejlesztett, grafikus megjelenítésű szoftver eszköz ügyfélspecifikus konfigurálást tesz lehetővé, automatikusan elkészíti a darablistákat, CAD rajzokat és megrendelési listákat a berendezésekről és mezőkről. Az exportálás funkció interfészeken keresztül teszi lehetővé az adatok és rajzok más programokba, pl. Word és Excel, vagy Eplan Electric P8 programba történő továbbítását. Funkcionális tér felszerelése Gyűjtősínrendszerek

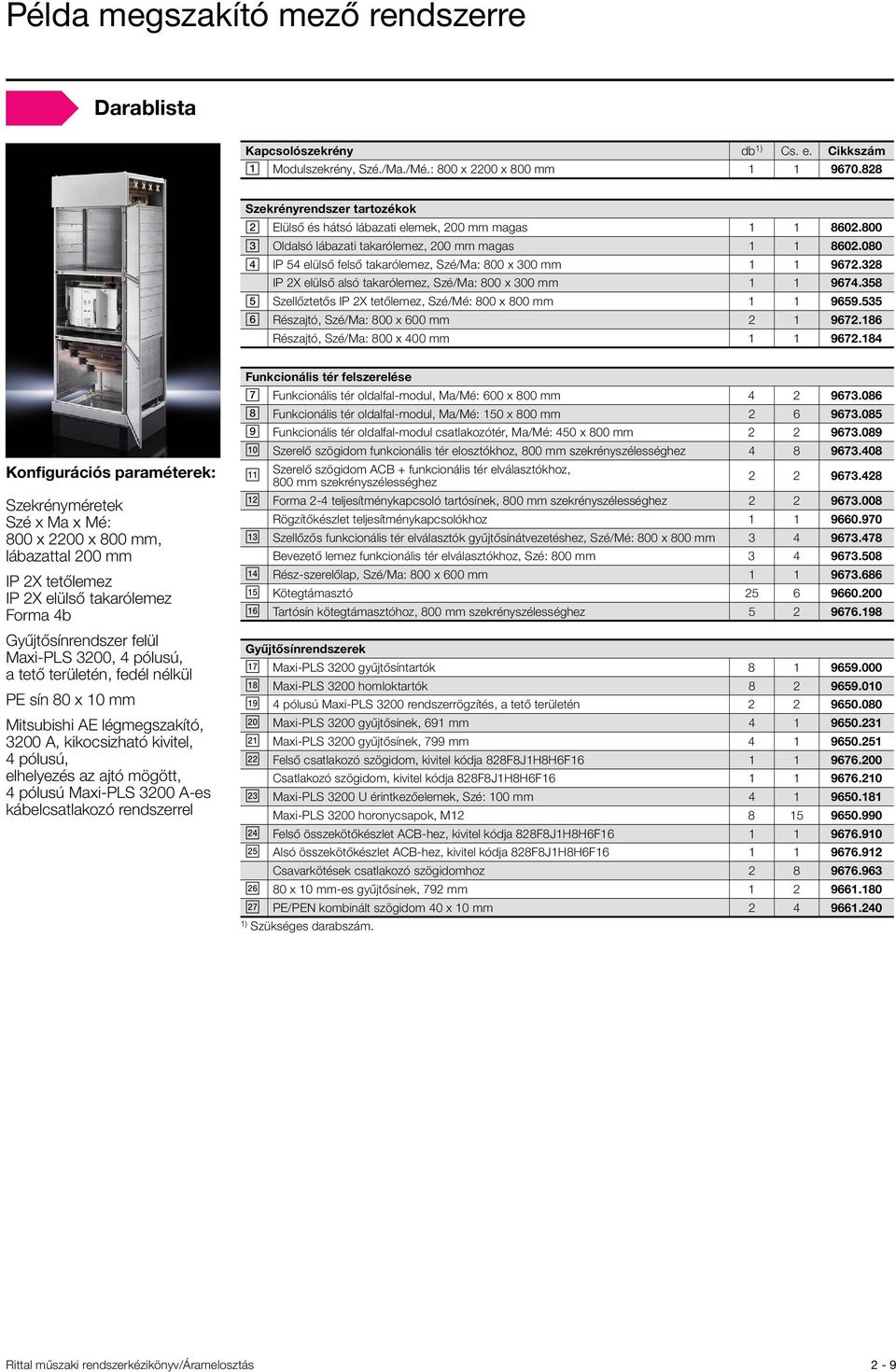

9 Példa megszakító mező rendszerre Darablista Kapcsolószekrény db 1) Cs. e. Cikkszám Modulszekrény, Szé./Ma./Mé.: 800 x 2200 x 800 mm Szekrényrendszer tartozékok Elülső és hátsó lábazati elemek, 200 mm magas Oldalsó lábazati takarólemez, 200 mm magas IP 54 elülső felső takarólemez, Szé/Ma: 800 x 300 mm IP 2X elülső alsó takarólemez, Szé/Ma: 800 x 300 mm Szellőztetős IP 2X tetőlemez, Szé/Mé: 800 x 800 mm Részajtó, Szé/Ma: 800 x 600 mm Részajtó, Szé/Ma: 800 x 400 mm Konfigurációs paraméterek: Szekrényméretek Szé x Ma x Mé: 800 x 2200 x 800 mm, lábazattal 200 mm IP 2X tetőlemez IP 2X elülső takarólemez Forma 4b Gyűjtősínrendszer felül Maxi-PLS 3200, 4 pólusú, a tető területén, fedél nélkül PE sín 80 x 10 mm Mitsubishi AE légmegszakító, 3200 A, kikocsizható kivitel, 4pólusú, elhelyezés az ajtó mögött, 4 pólusú Maxi-PLS 3200 A-es kábelcsatlakozó rendszerrel Funkcionális tér felszerelése Funkcionális tér oldalfal-modul, Ma/Mé: 600 x 800 mm Funkcionális tér oldalfal-modul, Ma/Mé: 150 x 800 mm Funkcionális tér oldalfal-modul csatlakozótér, Ma/Mé: 450 x 800 mm Szerelő szögidom funkcionális tér elosztókhoz, 800 mm szekrényszélességhez Szerelő szögidom ACB + funkcionális tér elválasztókhoz, 800 mm szekrényszélességhez Forma 2-4 teljesítménykapcsoló tartósínek, 800 mm szekrényszélességhez Rögzítőkészlet teljesítménykapcsolókhoz Szellőzős funkcionális tér elválasztók gyűjtősínátvezetéshez, Szé/Mé: 800 x 800 mm Bevezető lemez funkcionális tér elválasztókhoz, Szé: 800 mm Rész-szerelőlap, Szé/Ma: 800 x 600 mm Kötegtámasztó Tartósín kötegtámasztóhoz, 800 mm szekrényszélességhez Gyűjtősínrendszerek Maxi-PLS 3200 gyűjtősíntartók Maxi-PLS 3200 homloktartók pólusú Maxi-PLS 3200 rendszerrögzítés, a tető területén Maxi-PLS 3200 gyűjtősínek, 691 mm Maxi-PLS 3200 gyűjtősínek, 799 mm Felső csatlakozó szögidom, kivitel kódja 828F8J1H8H6F Csatlakozó szögidom, kivitel kódja 828F8J1H8H6F Maxi-PLS 3200 U érintkezőelemek, Szé: 100 mm Maxi-PLS 3200 horonycsapok, M Felső összekötőkészlet ACB-hez, kivitel kódja 828F8J1H8H6F Alsó összekötőkészlet ACB-hez, kivitel kódja 828F8J1H8H6F Csavarkötések csatlakozó szögidomhoz x 10 mm-es gyűjtősínek, 792 mm PE/PEN kombinált szögidom 40 x 10 mm ) Szükséges darabszám. 2-9

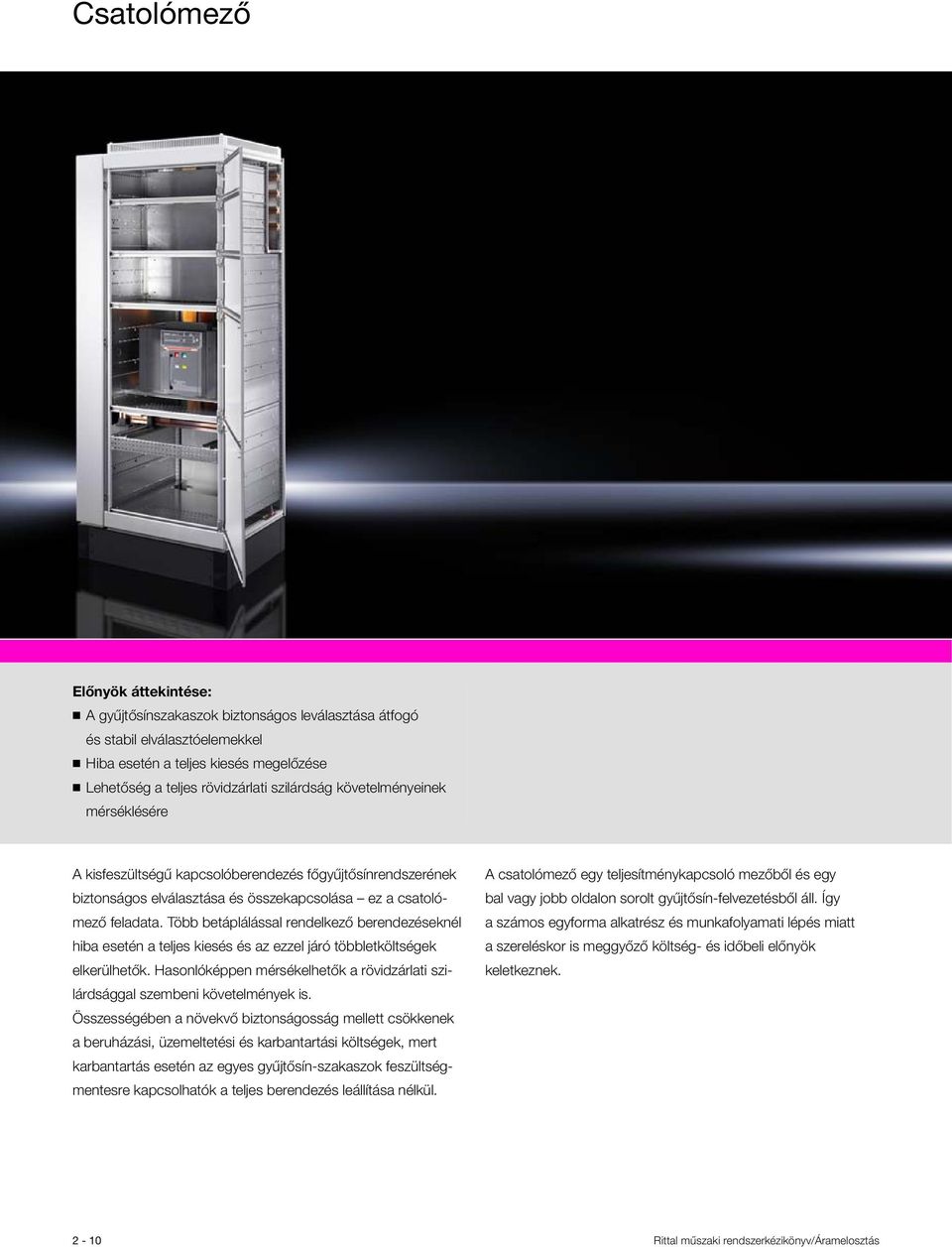

10 Csatolómező Előnyök áttekintése: A gyűjtősínszakaszok biztonságos leválasztása átfogó és stabil elválasztóelemekkel Hiba esetén a teljes kiesés megelőzése Lehetőség a teljes rövidzárlati szilárdság követelményeinek mérséklésére A kisfeszültségű kapcsolóberendezés főgyűjtősínrendszerének biztonságos elválasztása és összekapcsolása ez a csatolómező feladata. Több betáplálással rendelkező berendezéseknél hiba esetén a teljes kiesés és az ezzel járó többletköltségek elkerülhetők. Hasonlóképpen mérsékelhetők a rövidzárlati szilárdsággal szembeni követelmények is. Összességében a növekvő biztonságosság mellett csökkenek a beruházási, üzemeltetési és karbantartási költségek, mert karbantartás esetén az egyes gyűjtősín-szakaszok feszültségmentesre kapcsolhatók a teljes berendezés leállítása nélkül. A csatolómező egy teljesítménykapcsoló mezőből és egy bal vagy jobb oldalon sorolt gyűjtősín-felvezetésből áll. Így a számos egyforma alkatrész és munkafolyamati lépés miatt a szereléskor is meggyőző költség- és időbeli előnyök keletkeznek. 2-10

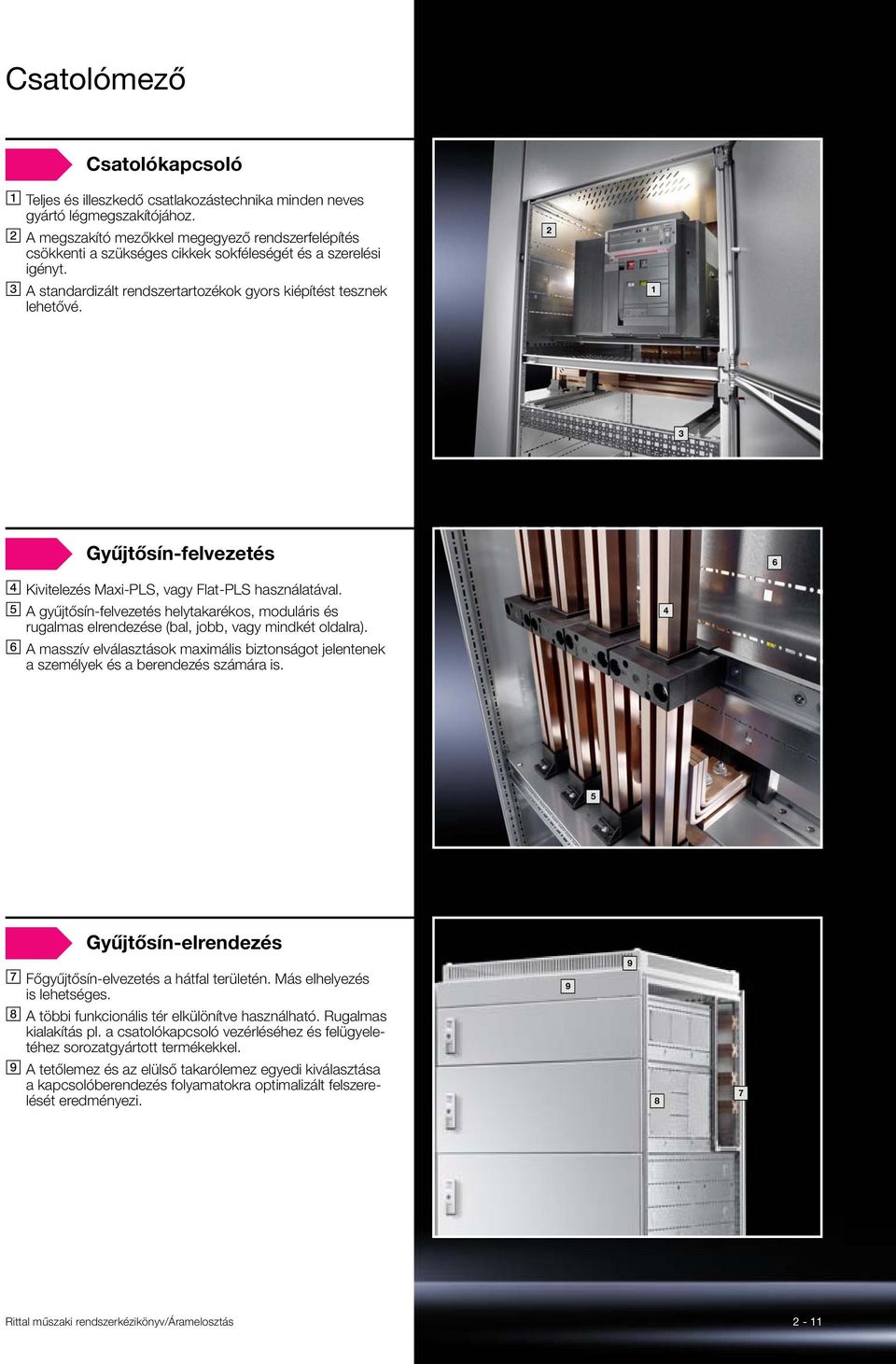

11 Csatolómező Csatolókapcsoló Teljes és illeszkedő csatlakozástechnika minden neves gyártó légmegszakítójához. A megszakító mezőkkel megegyező rendszerfelépítés csökkenti a szükséges cikkek sokféleségét és a szerelési igényt. A standardizált rendszertartozékok gyors kiépítést tesznek lehetővé Gyűjtősín-felvezetés 6 Kivitelezés Maxi-PLS, vagy Flat-PLS használatával. A gyűjtősín-felvezetés helytakarékos, moduláris és rugalmas elrendezése (bal, jobb, vagy mindkét oldalra). A masszív elválasztások maximális biztonságot jelentenek a személyek és a berendezés számára is. 4 5 Gyűjtősín-elrendezés Főgyűjtősín-elvezetés a hátfal területén. Más elhelyezés is lehetséges. A többi funkcionális tér elkülönítve használható. Rugalmas kialakítás pl. a csatolókapcsoló vezérléséhez és felügyeletéhez sorozatgyártott termékekkel. A tetőlemez és az elülső takarólemez egyedi kiválasztása a kapcsolóberendezés folyamatokra optimalizált felszerelését eredményezi

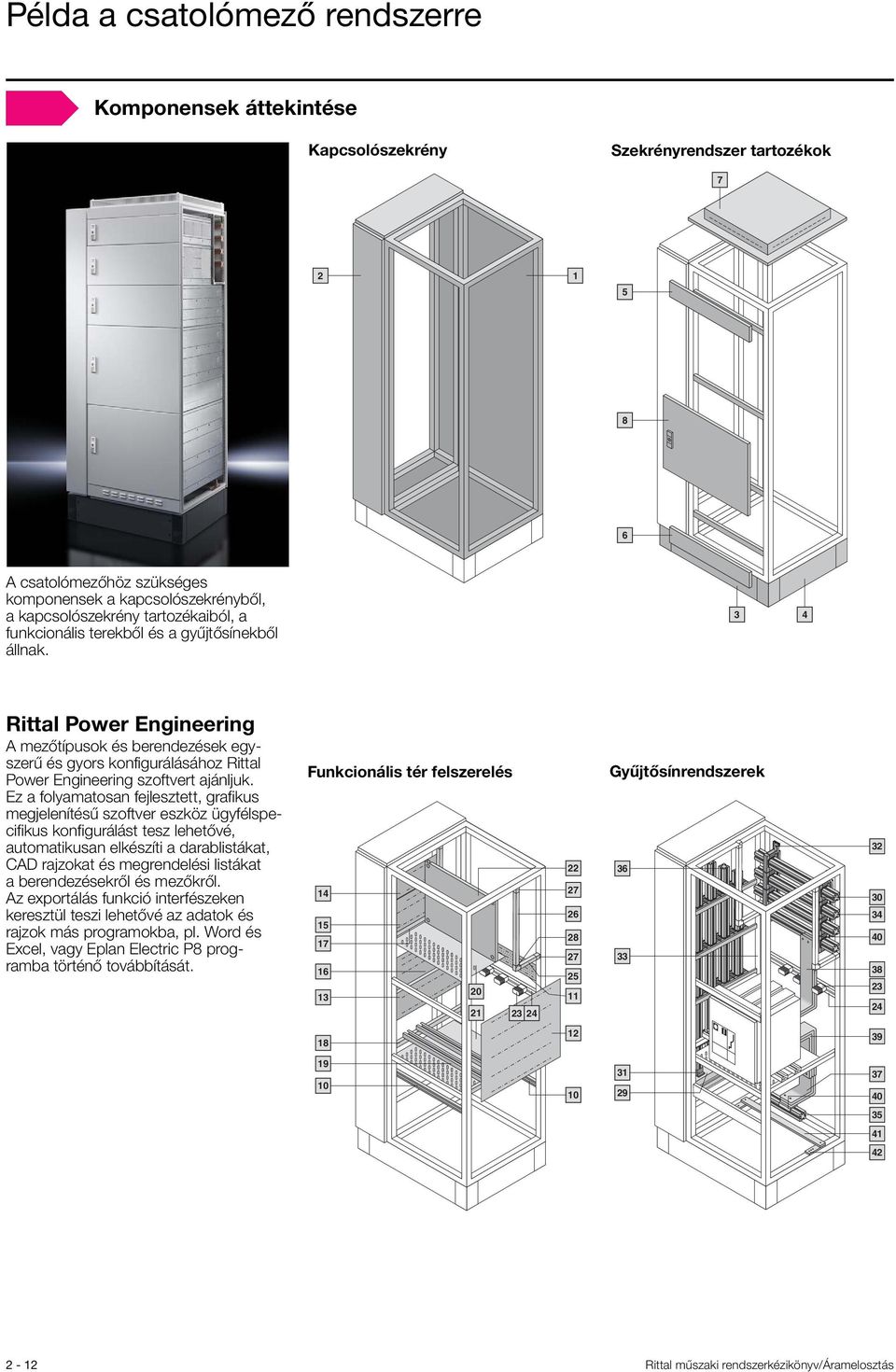

12 Példa a csatolómező rendszerre Komponensek áttekintése Kapcsolószekrény Szekrényrendszer tartozékok A csatolómezőhöz szükséges komponensek a kapcsolószekrényből, a kapcsolószekrény tartozékaiból, a funkcionális terekből és a gyűjtősínekből állnak. 3 4 Rittal Power Engineering A mezőtípusok és berendezések egyszerű és gyors konfigurálásához Rittal Power Engineering szoftvert ajánljuk. Ez a folyamatosan fejlesztett, grafikus megjelenítésű szoftver eszköz ügyfélspecifikus konfigurálást tesz lehetővé, automatikusan elkészíti a darablistákat, CAD rajzokat és megrendelési listákat a berendezésekről és mezőkről. Az exportálás funkció interfészeken keresztül teszi lehetővé az adatok és rajzok más programokba, pl. Word és Excel, vagy Eplan Electric P8 programba történő továbbítását. Funkcionális tér felszerelés Gyűjtősínrendszerek

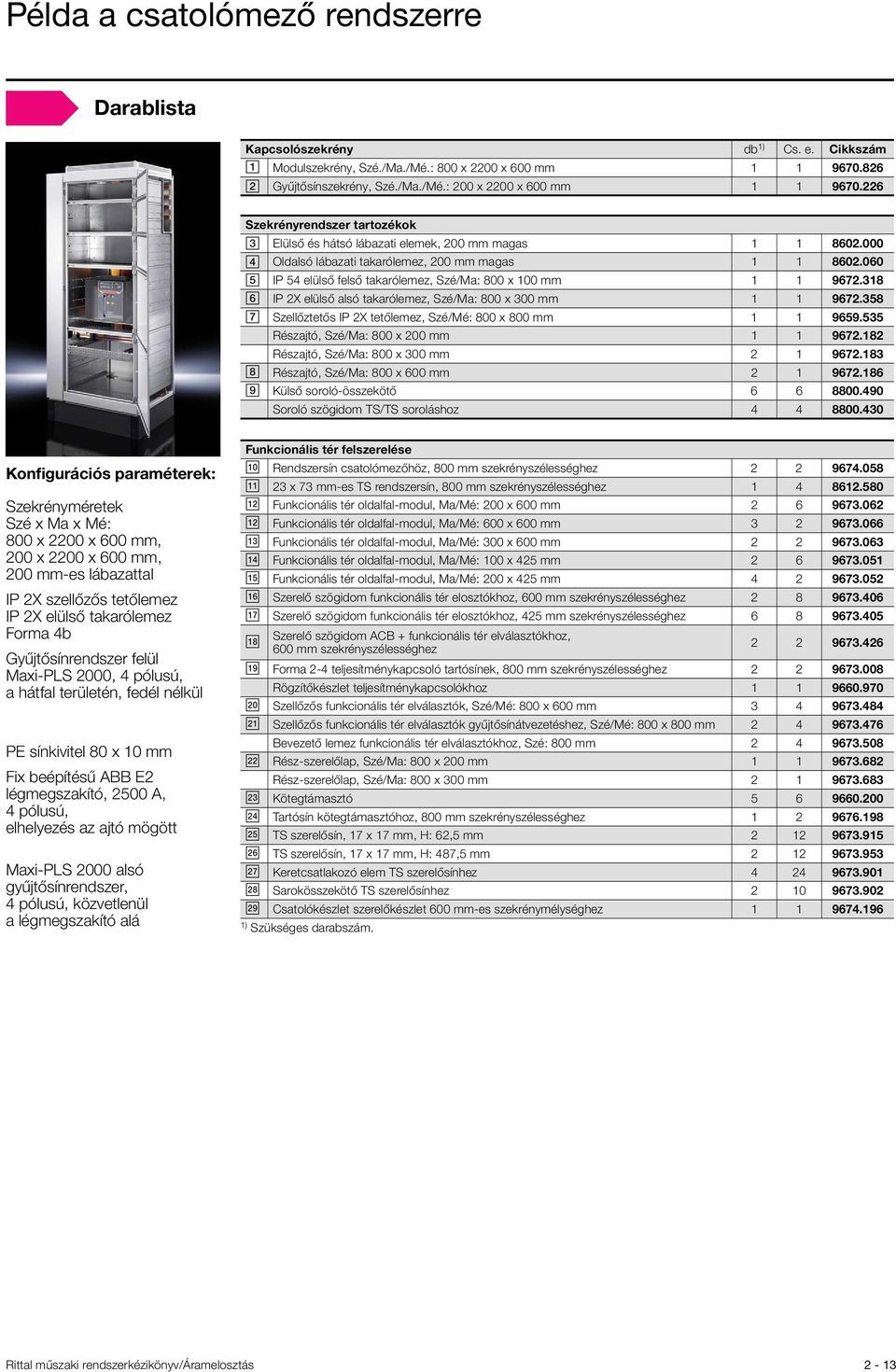

13 Példa a csatolómező rendszerre Darablista Kapcsolószekrény db 1) Cs. e. Cikkszám Modulszekrény, Szé./Ma./Mé.: 800 x 2200 x 600 mm Gyűjtősínszekrény, Szé./Ma./Mé.: 200 x 2200 x 600 mm Szekrényrendszer tartozékok Elülső és hátsó lábazati elemek, 200 mm magas Oldalsó lábazati takarólemez, 200 mm magas IP 54 elülső felső takarólemez, Szé/Ma: 800 x 100 mm IP 2X elülső alsó takarólemez, Szé/Ma: 800 x 300 mm Szellőztetős IP 2X tetőlemez, Szé/Mé: 800 x 800 mm Részajtó, Szé/Ma: 800 x 200 mm Részajtó, Szé/Ma: 800 x 300 mm Részajtó, Szé/Ma: 800 x 600 mm Külső soroló-összekötő Soroló szögidom TS/TS soroláshoz Konfigurációs paraméterek: Szekrényméretek Szé x Ma x Mé: 800 x 2200 x 600 mm, 200 x 2200 x 600 mm, 200 mm-es lábazattal IP 2X szellőzős tetőlemez IP 2X elülső takarólemez Forma 4b Gyűjtősínrendszer felül Maxi-PLS 2000, 4 pólusú, a hátfal területén, fedél nélkül PE sínkivitel 80 x 10 mm Fix beépítésű ABB E2 légmegszakító, 2500 A, 4pólusú, elhelyezés az ajtó mögött Maxi-PLS 2000 alsó gyűjtősínrendszer, 4 pólusú, közvetlenül a légmegszakító alá Funkcionális tér felszerelése Rendszersín csatolómezőhöz, 800 mm szekrényszélességhez x 73 mm-es TS rendszersín, 800 mm szekrényszélességhez Funkcionális tér oldalfal-modul, Ma/Mé: 200 x 600 mm Funkcionális tér oldalfal-modul, Ma/Mé: 600 x 600 mm Funkcionális tér oldalfal-modul, Ma/Mé: 300 x 600 mm Funkcionális tér oldalfal-modul, Ma/Mé: 100 x 425 mm Funkcionális tér oldalfal-modul, Ma/Mé: 200 x 425 mm Szerelő szögidom funkcionális tér elosztókhoz, 600 mm szekrényszélességhez Szerelő szögidom funkcionális tér elosztókhoz, 425 mm szekrényszélességhez Szerelő szögidom ACB + funkcionális tér elválasztókhoz, 600 mm szekrényszélességhez Forma 2-4 teljesítménykapcsoló tartósínek, 800 mm szekrényszélességhez Rögzítőkészlet teljesítménykapcsolókhoz Szellőzős funkcionális tér elválasztók, Szé/Mé: 800 x 600 mm Szellőzős funkcionális tér elválasztók gyűjtősínátvezetéshez, Szé/Mé: 800 x 800 mm Bevezető lemez funkcionális tér elválasztókhoz, Szé: 800 mm Rész-szerelőlap, Szé/Ma: 800 x 200 mm Rész-szerelőlap, Szé/Ma: 800 x 300 mm Kötegtámasztó Tartósín kötegtámasztóhoz, 800 mm szekrényszélességhez TS szerelősín, 17 x 17 mm, H: 62,5 mm TS szerelősín, 17 x 17 mm, H: 487,5 mm Keretcsatlakozó elem TS szerelősínhez Sarokösszekötő TS szerelősínhez Csatolókészlet szerelőkészlet 600 mm-es szekrénymélységhez ) Szükséges darabszám. 2-13

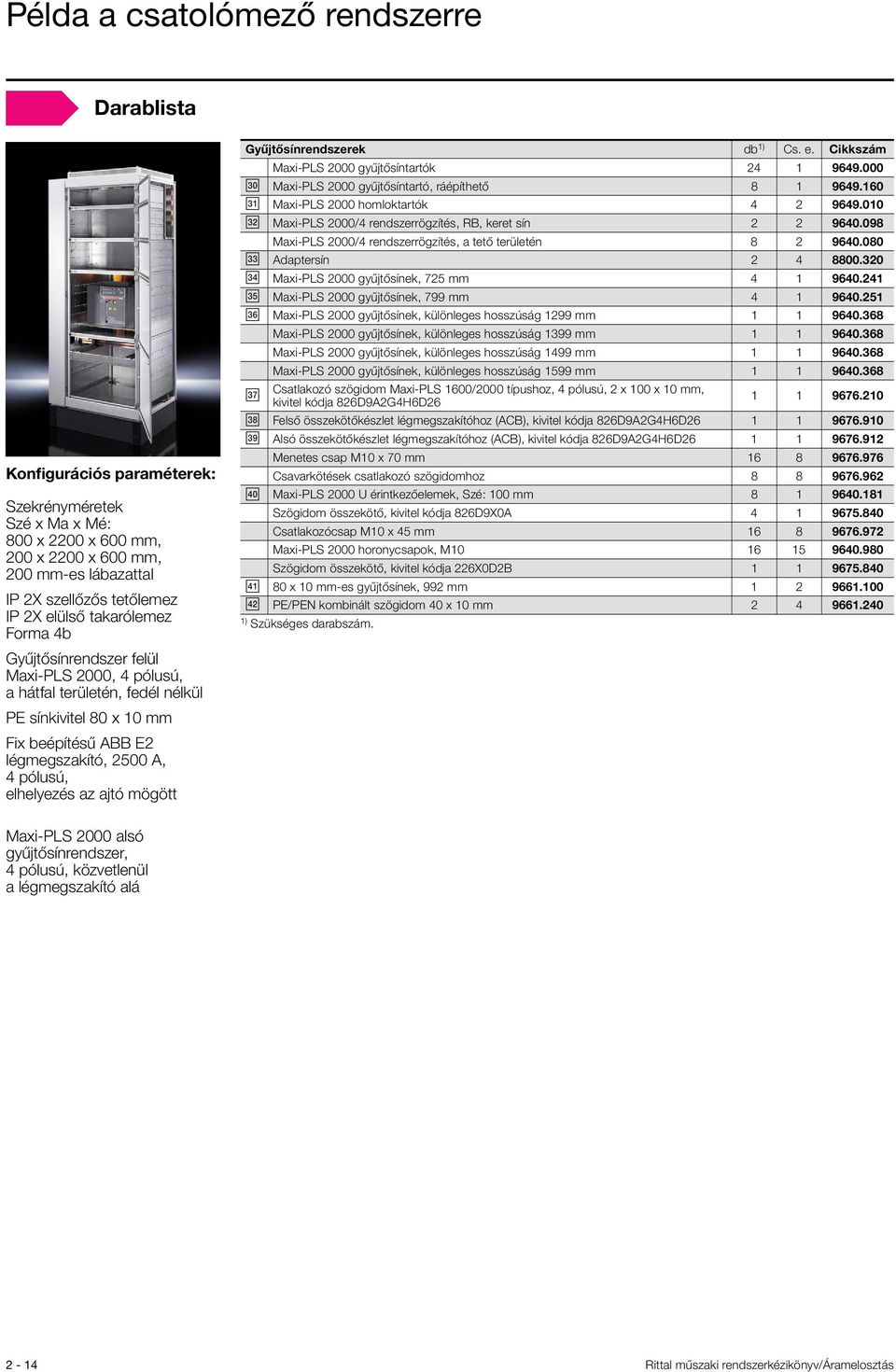

14 Példa a csatolómező rendszerre Darablista Konfigurációs paraméterek: Szekrényméretek Szé x Ma x Mé: 800 x 2200 x 600 mm, 200 x 2200 x 600 mm, 200 mm-es lábazattal IP 2X szellőzős tetőlemez IP 2X elülső takarólemez Forma 4b Gyűjtősínrendszer felül Maxi-PLS 2000, 4 pólusú, a hátfal területén, fedél nélkül PE sínkivitel 80 x 10 mm Fix beépítésű ABB E2 légmegszakító, 2500 A, 4pólusú, elhelyezés az ajtó mögött Gyűjtősínrendszerek db 1) Cs. e. Cikkszám Maxi-PLS 2000 gyűjtősíntartók Maxi-PLS 2000 gyűjtősíntartó, ráépíthető Maxi-PLS 2000 homloktartók Maxi-PLS 2000/4 rendszerrögzítés, RB, keret sín Maxi-PLS 2000/4 rendszerrögzítés, a tető területén Adaptersín Maxi-PLS 2000 gyűjtősínek, 725 mm Maxi-PLS 2000 gyűjtősínek, 799 mm Maxi-PLS 2000 gyűjtősínek, különleges hosszúság 1299 mm Maxi-PLS 2000 gyűjtősínek, különleges hosszúság 1399 mm Maxi-PLS 2000 gyűjtősínek, különleges hosszúság 1499 mm Maxi-PLS 2000 gyűjtősínek, különleges hosszúság 1599 mm Csatlakozó szögidom Maxi-PLS 1600/2000 típushoz, 4 pólusú, 2 x 100 x 10 mm, kivitel kódja 826D9A2G4H6D Felső összekötőkészlet légmegszakítóhoz (ACB), kivitel kódja 826D9A2G4H6D Alsó összekötőkészlet légmegszakítóhoz (ACB), kivitel kódja 826D9A2G4H6D Menetes csap M10 x 70 mm Csavarkötések csatlakozó szögidomhoz Maxi-PLS 2000 U érintkezőelemek, Szé: 100 mm Szögidom összekötő, kivitel kódja 826D9X0A Csatlakozócsap M10 x 45 mm Maxi-PLS 2000 horonycsapok, M Szögidom összekötő, kivitel kódja 226X0D2B x 10 mm-es gyűjtősínek, 992 mm PE/PEN kombinált szögidom 40 x 10 mm ) Szükséges darabszám. Maxi-PLS 2000 alsó gyűjtősínrendszer, 4 pólusú, közvetlenül a légmegszakító alá 2-14

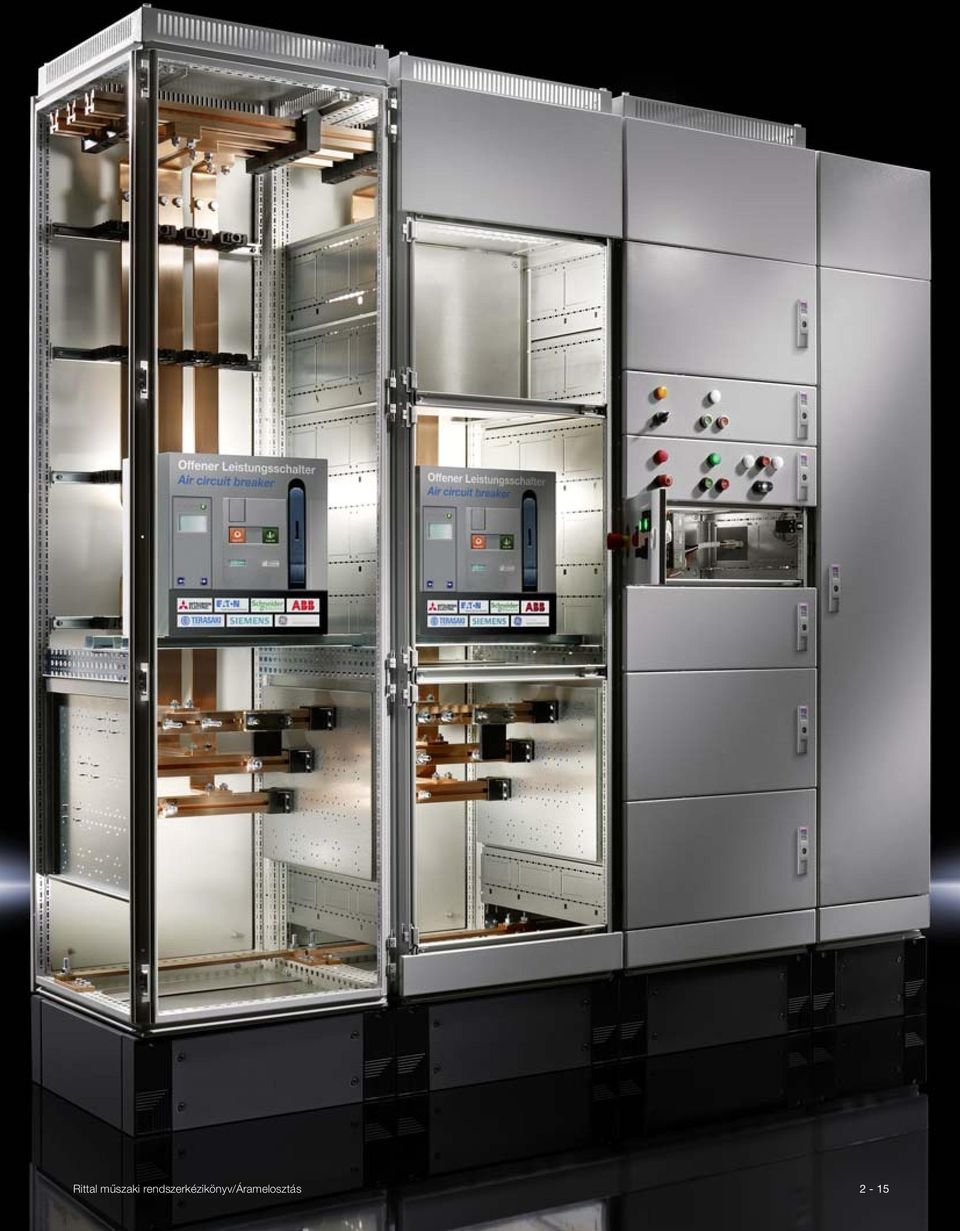

15 2-15

16 Kimeneti mező Előnyök áttekintése: Vezérlőegységekhez és energiaelosztókhoz használható A funkcionális terek egyedi és igény szerinti felszerelése Az elosztó gyűjtősínrendszer egyszerű és biztonságos csatlakoztatása a főgyűjtősínrendszerre A rugalmasság a tervezésben, az egyszerű igazítás, a gyors felépítés és a nagyfokú biztonságosság meggyőző érvek Kapcsolóberendezések, tápellátás-kimenetek és vezérlések a kimeneti mezők sokoldalúan felhasználhatók. A többfunkciós komponensekkel az egyes funkcionális terek gyorsan kiépíthetők és igény szerint felszerelhetők. Az elosztó gyűjtősín elhelyezhető a funkcionális tér mellett, mögött, vagy akár közvetlenül benne is, majd egyszerűen és biztonságosan csatlakoztatható a rendszerkomponenseken keresztül a főgyűjtősínrendszerre. Az előnyök a kiépítés során, majd a későbbi üzemeltetés során is meggyőzőek: egyszerű projektkivitelezés, gyors szerelés, rugalmas igazítás és nagyfokú biztonságosság. 2-16

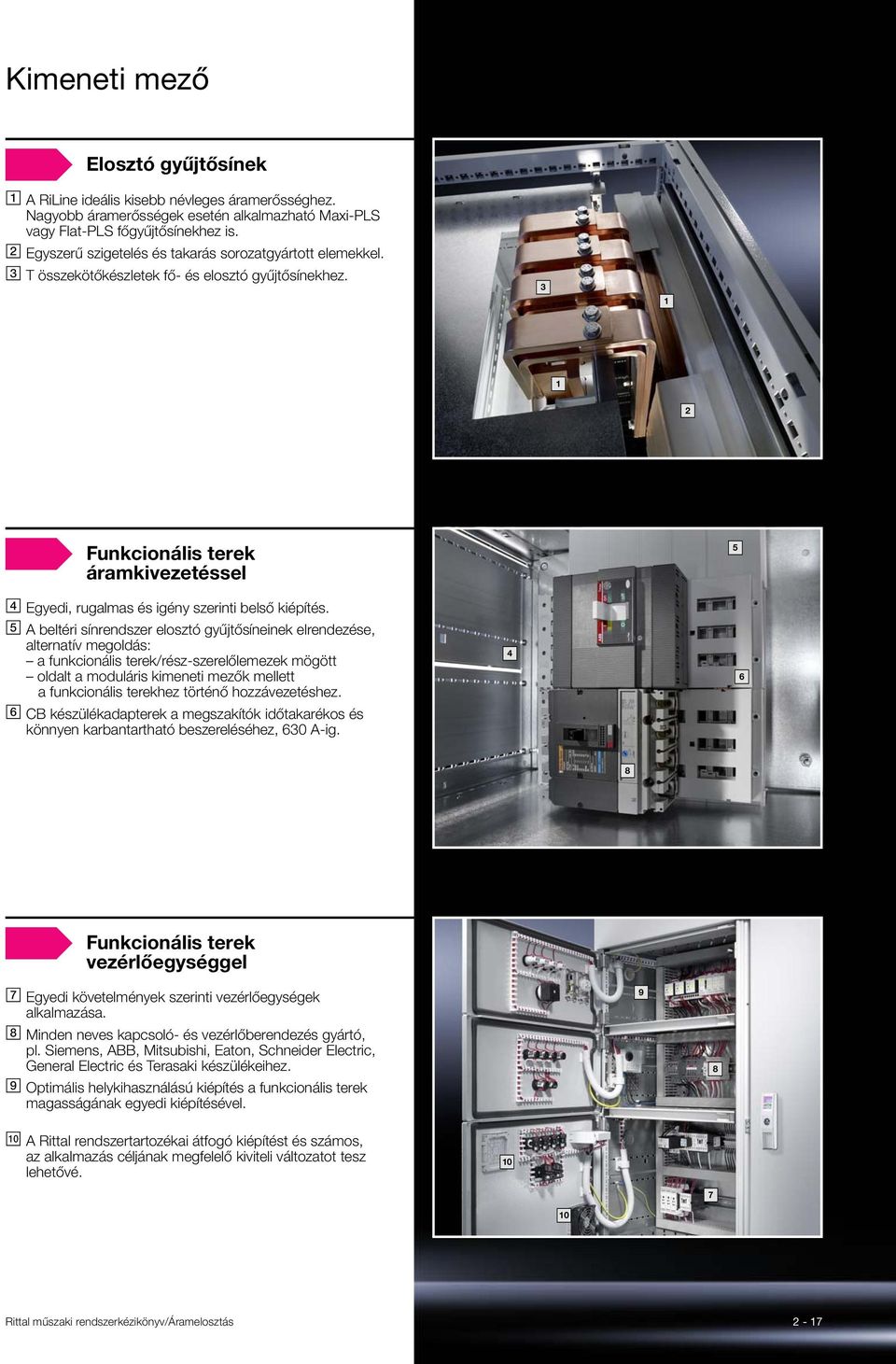

17 Kimeneti mező Elosztó gyűjtősínek A RiLine ideális kisebb névleges áramerősséghez. Nagyobb áramerősségek esetén alkalmazható Maxi-PLS vagy Flat-PLS főgyűjtősínekhez is. Egyszerű szigetelés és takarás sorozatgyártott elemekkel. T összekötőkészletek fő- és elosztó gyűjtősínekhez Funkcionális terek áramkivezetéssel 5 Egyedi, rugalmas és igény szerinti belső kiépítés. A beltéri sínrendszer elosztó gyűjtősíneinek elrendezése, alternatív megoldás: a funkcionális terek/rész-szerelőlemezek mögött oldalt a moduláris kimeneti mezők mellett a funkcionális terekhez történő hozzávezetéshez. CB készülékadapterek a megszakítók időtakarékos és könnyen karbantartható beszereléséhez, 630 A-ig Funkcionális terek vezérlőegységgel Egyedi követelmények szerinti vezérlőegységek alkalmazása. Minden neves kapcsoló- és vezérlőberendezés gyártó, pl. Siemens, ABB, Mitsubishi, Eaton, Schneider Electric, General Electric és Terasaki készülékeihez. Optimális helykihasználású kiépítés a funkcionális terek magasságának egyedi kiépítésével. 9 8 A Rittal rendszertartozékai átfogó kiépítést és számos, az alkalmazás céljának megfelelő kiviteli változatot tesz lehetővé

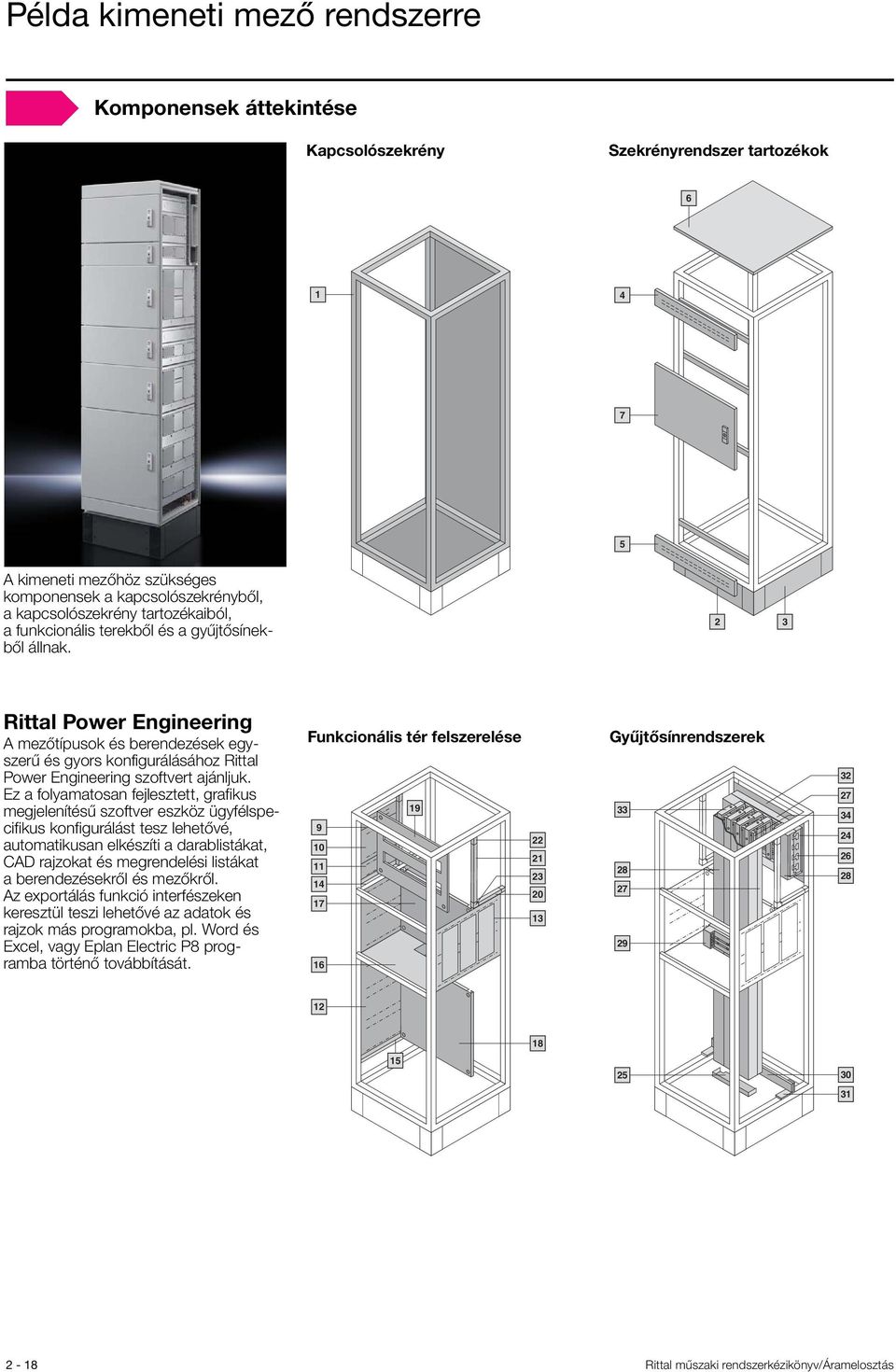

18 Példa kimeneti mező rendszerre Komponensek áttekintése Kapcsolószekrény Szekrényrendszer tartozékok A kimeneti mezőhöz szükséges komponensek a kapcsolószekrényből, a kapcsolószekrény tartozékaiból, a funkcionális terekből és a gyűjtősínekből állnak. 2 3 Rittal Power Engineering A mezőtípusok és berendezések egyszerű és gyors konfigurálásához Rittal Power Engineering szoftvert ajánljuk. Ez a folyamatosan fejlesztett, grafikus megjelenítésű szoftver eszköz ügyfélspecifikus konfigurálást tesz lehetővé, automatikusan elkészíti a darablistákat, CAD rajzokat és megrendelési listákat a berendezésekről és mezőkről. Az exportálás funkció interfészeken keresztül teszi lehetővé az adatok és rajzok más programokba, pl. Word és Excel, vagy Eplan Electric P8 programba történő továbbítását. Funkcionális tér felszerelése Gyűjtősínrendszerek

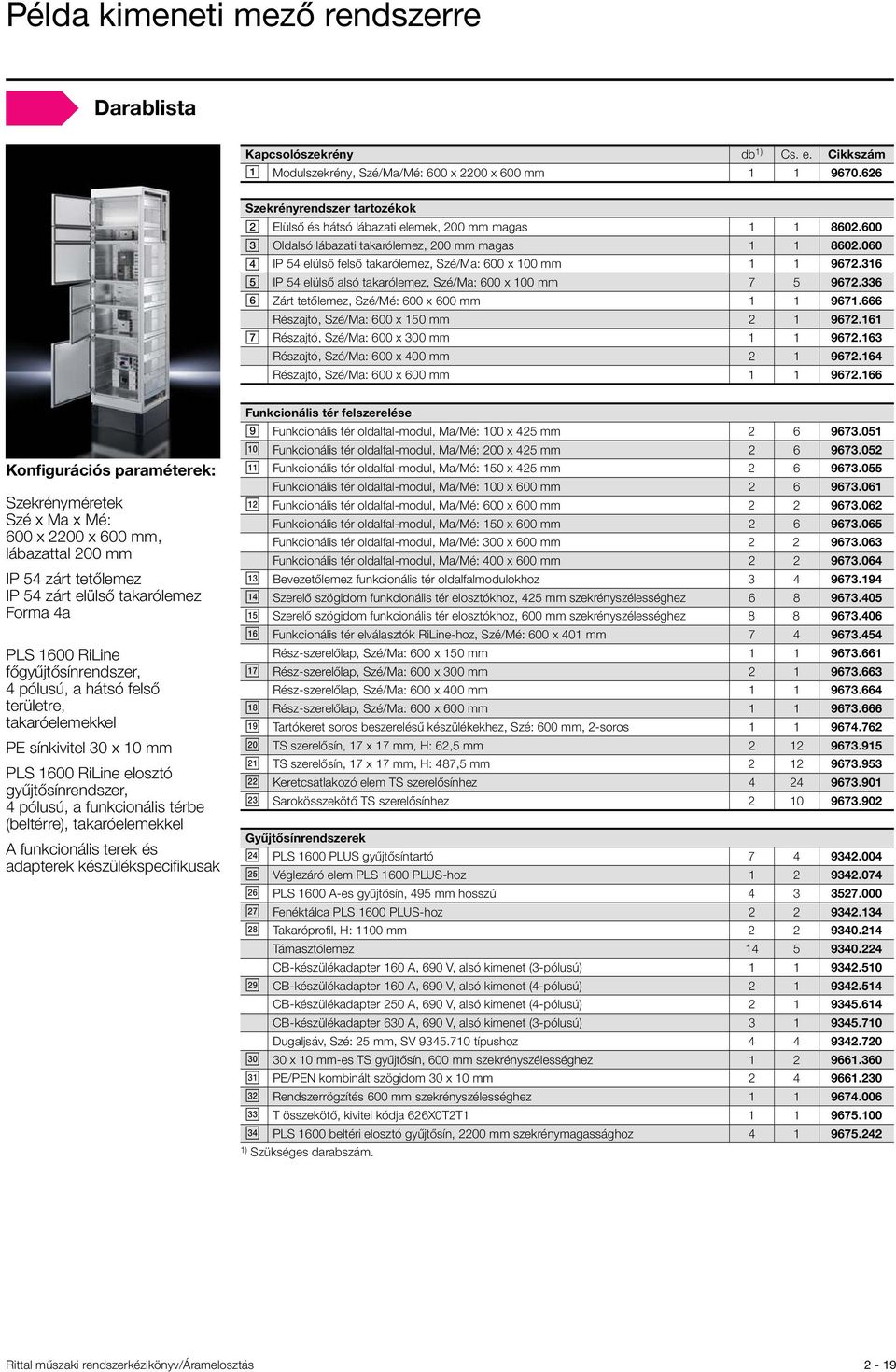

19 Példa kimeneti mező rendszerre Darablista Kapcsolószekrény db 1) Cs. e. Cikkszám Modulszekrény, Szé/Ma/Mé: 600 x 2200 x 600 mm Szekrényrendszer tartozékok Elülső és hátsó lábazati elemek, 200 mm magas Oldalsó lábazati takarólemez, 200 mm magas IP 54 elülső felső takarólemez, Szé/Ma: 600 x 100 mm IP 54 elülső alsó takarólemez, Szé/Ma: 600 x 100 mm Zárt tetőlemez, Szé/Mé: 600 x 600 mm Részajtó, Szé/Ma: 600 x 150 mm Részajtó, Szé/Ma: 600 x 300 mm Részajtó, Szé/Ma: 600 x 400 mm Részajtó, Szé/Ma: 600 x 600 mm Konfigurációs paraméterek: Szekrényméretek Szé x Ma x Mé: 600 x 2200 x 600 mm, lábazattal 200 mm IP 54 zárt tetőlemez IP 54 zárt elülső takarólemez Forma 4a PLS 1600 RiLine főgyűjtősínrendszer, 4 pólusú, a hátsó felső területre, takaróelemekkel PE sínkivitel 30 x 10 mm PLS 1600 RiLine elosztó gyűjtősínrendszer, 4 pólusú, a funkcionális térbe (beltérre), takaróelemekkel A funkcionális terek és adapterek készülékspecifikusak Funkcionális tér felszerelése Funkcionális tér oldalfal-modul, Ma/Mé: 100 x 425 mm Funkcionális tér oldalfal-modul, Ma/Mé: 200 x 425 mm Funkcionális tér oldalfal-modul, Ma/Mé: 150 x 425 mm Funkcionális tér oldalfal-modul, Ma/Mé: 100 x 600 mm Funkcionális tér oldalfal-modul, Ma/Mé: 600 x 600 mm Funkcionális tér oldalfal-modul, Ma/Mé: 150 x 600 mm Funkcionális tér oldalfal-modul, Ma/Mé: 300 x 600 mm Funkcionális tér oldalfal-modul, Ma/Mé: 400 x 600 mm Bevezetőlemez funkcionális tér oldalfalmodulokhoz Szerelő szögidom funkcionális tér elosztókhoz, 425 mm szekrényszélességhez Szerelő szögidom funkcionális tér elosztókhoz, 600 mm szekrényszélességhez Funkcionális tér elválasztók RiLine-hoz, Szé/Mé: 600 x 401 mm Rész-szerelőlap, Szé/Ma: 600 x 150 mm Rész-szerelőlap, Szé/Ma: 600 x 300 mm Rész-szerelőlap, Szé/Ma: 600 x 400 mm Rész-szerelőlap, Szé/Ma: 600 x 600 mm Tartókeret soros beszerelésű készülékekhez, Szé: 600 mm, 2-soros TS szerelősín, 17 x 17 mm, H: 62,5 mm TS szerelősín, 17 x 17 mm, H: 487,5 mm Keretcsatlakozó elem TS szerelősínhez Sarokösszekötő TS szerelősínhez Gyűjtősínrendszerek PLS 1600 PLUS gyűjtősíntartó Véglezáró elem PLS 1600 PLUS-hoz PLS 1600 A-es gyűjtősín, 495 mm hosszú Fenéktálca PLS 1600 PLUS-hoz Takaróprofil, H: 1100 mm Támasztólemez CB-készülékadapter 160 A, 690 V, alsó kimenet (3-pólusú) CB-készülékadapter 160 A, 690 V, alsó kimenet (4-pólusú) CB-készülékadapter 250 A, 690 V, alsó kimenet (4-pólusú) CB-készülékadapter 630 A, 690 V, alsó kimenet (3-pólusú) Dugaljsáv, Szé: 25 mm, SV típushoz x 10 mm-es TS gyűjtősín, 600 mm szekrényszélességhez PE/PEN kombinált szögidom 30 x 10 mm Rendszerrögzítés 600 mm szekrényszélességhez T összekötő, kivitel kódja 626X0T2T PLS 1600 beltéri elosztó gyűjtősín, 2200 mm szekrénymagassághoz ) Szükséges darabszám. 2-19

20 Kábelrendező mező Előnyök áttekintése: Sokoldalú tartozékkínálat az optimális kábelvezetéshez Kábelbevezetés alulról, felülről, vagy alulról és felülről Sokféle különböző kábelbevezető perem áll rendelkezésre Érintésvédelmileg biztonságos felépítés Az egyes funkcionális terekbe irányuló és onnan kiinduló kábelek és vezetékek elosztása a kábelrendező mező feladata. A kiválasztott főgyűjtősíntől függően a kábelbevezetés alulról, felülről, vagy akár alulról és felülről is lehetséges. A tetőlemezhez különböző kábelbevezető peremek választhatók. A főgyűjtősín típustól és felépítéstől függően érintésvédelmileg biztosan takarható. A PE és N elosztósínek kivitelezéséhez a Ri4Power minden lehetséges opciót biztosít. A berendezés készítőjének előírásait minden esetben hatékonyan és optimálisan teljesítjük. 2-20

21 Kábelrendező mező TS 8 kábelrendező szekrény Tetőlemez kábelbevezető lemezekhez, kábelbevezető perem. A főgyűjtősín takaróeleme. TS szerelősínek segédkonstrukcióként. RiLine főgyűjtősínrendszer, alternatív megoldásként Maxi-PLS vagy Flat-PLS PE és N elosztó gyűjtősínek Gyűjtősíntartó PE és N elosztó gyűjtősínekhez. Elosztó gyűjtősínek a kapcsolószekrény-magasságokhoz igazítva. Tartókonstrukció TS szerelősínekből az egyedi rögzítéshez PE/PEN, kábelbevezetés, lábazat PE/PEN gyűjtősín a szekrényszélességhez igazítva. Különböző keresztmetszetekre konfigurálható. PE/PEN kombinált szögidom a PE sínek rögzítéséhez és a TS 8 kapcsolószekrény védelmi óvintézkedésekhez történő igazításához. C profilsínek kábelrögzítéshez, alternatív megoldás a kábeltartó sín szögidom profilból. Mélységében osztott fenéklemezek. Elülső és hátsó lábazati elemek, valamint oldalsó lábazati takarólemez

22 Példa kábelrendező mező rendszerre Komponensek áttekintése Kapcsolószekrény Szekrényrendszer tartozékok A kábelrendező mezőhöz szükséges komponensek a kapcsolószekrényből, a kapcsolószekrény tartozékaiból, a funkcionális terekből és a gyűjtősínekből állnak. 2 3 Rittal Power Engineering A mezőtípusok és berendezések egyszerű és gyors konfigurálásához Rittal Power Engineering szoftvert ajánljuk. Ez a folyamatosan fejlesztett, grafikus megjelenítésű szoftver eszköz ügyfélspecifikus konfigurálást tesz lehetővé, automatikusan elkészíti a darablistákat, CAD rajzokat és megrendelési listákat a berendezésekről és mezőkről. Az exportálás funkció interfészeken keresztül teszi lehetővé az adatok és rajzok más programokba, pl. Word és Excel, vagy Eplan Electric P8 programba történő továbbítását. Funkcionális tér felszerelése Gyűjtősínrendszerek

23 Példa kábelrendező mező rendszerre Darablista Kapcsolószekrény db 1) Cs. e. Cikkszám Modulszekrény, Szé/Ma/Mé: 400 x 2200 x 600 mm Szekrényrendszer tartozékok Elülső és hátsó lábazati elemek, 200 mm magas Oldalsó lábazati takarólemez, 200 mm magas IP 54 elülső felső takarólemez, Szé/Ma: 400 x 100 mm IP 54 elülső alsó takarólemez, Szé/Ma: 400 x 100 mm Részajtó, Szé/Ma: 400 x 2000 mm Tetőlemez kábelbevezető lemezhez, Szé/Mé: 400 x 600 mm Kábelbevezető, M25/32/40/50/ Kábelbevezető bevezetőcsonkkal Zárt kábelbevezető Tartósínek TS 8-hoz, Szé/Mé: 600 mm Konfigurációs paraméterek: Szekrényméretek Szé x Ma x Mé: 400 x 2200 x 600 mm, lábazattal 200 mm Tetőlemez kábelbevezető lemezekhez Forma 4a PLS 1600 RiLine főgyűjtősínrendszer, 4 pólusú, a hátsó felső területre, takaróelemekkel PE sínkivitel 30 x 10 mm PE/N elosztósínkivitel PE + N PE 30 x 10 mm N 30 x 10 mm Kábeltartó sín C profilsínek Funkcionális tér felszerelése Főgyűjtősín takarólemez, Szé: 400 mm TS szerelősín, 17 x 17 mm, H: 62,5 mm TS szerelősín, 17 x 17 mm, H: 262,5 mm TS szerelősín, 17 x 17 mm, H: 787,5 mm TS szerelősín, 17 x 17 mm, H: 487,5 mm TS szerelősín, 17 x 17 mm, H: 862,5 mm Keretcsatlakozó elem TS szerelősínhez Sarokösszekötő TS szerelősínhez T csatlakozóelem TS szerelősínhez Gyűjtősínrendszerek PLS 1600 PLUS gyűjtősíntartó Véglezáró elem PLS 1600 PLUS-hoz PLS 1600 A-es gyűjtősín, 495 mm hosszú Fenéktálca PLS 1600 PLUS-hoz Takaróprofil, H: 1100 mm Támasztólemez x 10 mm-es TS gyűjtősín, 400 mm szekrényszélességhez PE/PEN kombinált szögidom 30 x 10 mm Rendszerrögzítés 400 mm szekrényszélességhez x 10 mm-es beltéri elosztó gyűjtősín, 2000 mm szekrénymagassághoz N/PE gyűjtősíntartó, 2 pólusú ) Szükséges darabszám. 2-23

24 Terhelésszakaszoló mező Előnyök áttekintése: Kisméretű, variálható energiaelosztás kifejezetten biztosítós kapcsolóberendezésekhez Kapcsolóberendezés-kombinációk alkalmazásához Rövidzárlati szilárdság 100 ka-ig az elosztó gyűjtősínrendszerhez is Belső elválasztás az ügyfél igénye szerint Forma 1-től 4b-ig Az elektromos áram biztosítós kapcsolóberendezésekkel történő elosztása a terhelésszakaszoló mezővel kis méretben és variálható módon valósítható meg. A Ri4Power moduláris kiépítési rendszerével a Jean Müller és ABB/Siemens gyártmányú 00-3 méretű biztosítós szakaszolókapcsolók beépítése teljes egészében előkészíthető. A Jean Müller készülékmodulokkal feszültség alatt is cserélhető vezérlőegységek is beépíthetők a terhelésszakaszoló mezőbe. Az elosztó gyűjtősínek méretezése a követelményeknek megfelelően, igény szerint és gazdaságosan történik. A főés elosztó gyűjtősínrendszer max. 100 ka/1 sec rövidzárlati szilárdsághoz konfigurálható. A belső elválasztás a terhelésszakaszoló mezőben az ügyfél igénye szerint Forma 1 és Forma 4b között a komponensek optimális kiválasztásával valósul meg. 2-24

25 Terhelésszakaszoló mező Gyűjtősínrendszer A kereskedelemben kapható 50 x x 10 mm méretű lapos rézsínek rögzítése max A névleges áramerősségig. Az elosztó gyűjtősínek fúrás nélküli csatlakoztatása szorítóblokkal. Rugalmas gyűjtősín-elrendezés a 25 mm-es raszterben a terhelésszakaszoló mező különböző elemekkel történő optimális felszereléséhez Kapcsolóberendezés-tér Egyedi belső kiépítés: Jean Müller Sasil terhelésszakaszolókhoz, Jean Müller készülékmodulokhoz ABB SlimLine terhelésszakaszolókhoz/ Siemens 3NJ62 terhelésszakaszolókhoz A szellőztetőlemezek variálhatóan helyezhetők el a terhelésszakaszolók között a gyártó előírása szerint Kábelcsatlakozó tér 9 Maximum Forma 4b-ig kiépíthető készülékspecifikus csatlakozótértakaróelemekkel. PE és N felhasználóspecifikus kivitelezése az elosztó gyűjtősínrendszerhez. Opcionális érintésvédelem nyitott kialakítás esetén is

26 Példa terhelésszakaszoló mező rendszerre Komponensek áttekintése Kapcsolószekrény Szekrényrendszer tartozékok A terhelésszakaszoló mezőhöz szükséges komponensek a kapcsolószekrényből, a kapcsolószekrény tartozékaiból, a funkcionális térből és a gyűjtősínrendszerekből állnak Rittal Power Engineering A mezőtípusok és berendezések egyszerű és gyors konfigurálásához Rittal Power Engineering szoftvert ajánljuk. Ez a folyamatosan fejlesztett, grafikus megjelenítésű szoftver eszköz ügyfélspecifikus konfigurálást tesz lehetővé, automatikusan elkészíti a darablistákat, CAD rajzokat és megrendelési listákat a berendezésekről és mezőkről. Az exportálás funkció interfészeken keresztül teszi lehetővé az adatok és rajzok más programokba, pl. Word és Excel, vagy Eplan Electric P8 programba történő továbbítását. Funkcionális tér felszerelése Gyűjtősínrendszerek

27 Példa terhelésszakaszoló mező rendszerre Darablista Kapcsolószekrény db 1) Cs. e. Cikkszám Terhelésszakaszoló szekrény, Szé/Ma/Mé: 1200 x 2000 x 800 mm Szekrényrendszer tartozékok Elülső és hátsó lábazati elemek, 200 mm magas Oldalsó lábazati takarólemez, 200 mm magas IP 3X, szellőztető nyílással JM terhelésszakaszoló mező rögzítőkészlet, M: 2200 mm IP 2X szellőztetős tetőlemez, Szé/Mé: 1200 x 800 mm, 72 mm magas Külső soroló-összekötő Soroló szögidom TS/TS soroláshoz Tartósínek TS 8-hoz, Szé/Mé: 800 mm Konfigurációs paraméterek: Szekrényméretek Szé x Ma x Mé: 1200 x 2000 x 800 mm, lábazattal 200 mm IP 2X szellőzős tetőlemez IP 2X elülső takarólemez Forma 4b Felül Flat-PLS 100 gyűjtősínrendszer, 4 pólusú, 4 x 100 x 10 mm, megerősítve a tető területén takaróelemmel PE sínkivitel 80 x 10 mm Jean Müller (JM) Sasil típusú NH-biztosítós szakaszolókapcsolókhoz Funkcionális tér felszerelése JM/ABB terhelésszakaszoló mező elosztófal, Ma/Mé: 2000 x 800 mm JM terhelésszakaszoló mező elválasztólemez Terhelésszakaszoló mező érintésvédelem, Szé/Mé: 1200 x 800 mm Funkcionális tér oldalfal-modul, Ma/Mé: 200 x 800 mm Funkcionális tér oldalfal-modul, Ma/Mé: 600 x 800 mm Gyűjtősínrendszerek Flat-PLS 100 gyűjtősíntartó stabilizátorsínhez Rendszerrögzítés Flat-PLS 100 gyűjtősíntartóhoz a tetőben/fenéklemezben, 3/4 pólusú, Mé: 800 mm Gyűjtősín stabilizáló sín, 4 pólusú E-Cu gyűjtősínek, 100 x 10 x 2400 mm Gyűjtősínkarmok 4 x 100 x 10 mm-ig, 1 pólusú M10 x 120 csavarkötések Érintkezőelem 4 Flat-PLS sínhez, Szé: 60 mm Terhelésszakaszoló mező csatlakozó szögidom, kivitel kódja 108X0M1F Végtartó elem terhelésszakaszoló mezőhöz, 3/4 pólusú, sínszélesség: 100 mm Terhelésszakaszoló mező gyűjtősíntartó, 3/4 pólusú, sínszélesség: 100 mm Elosztó gyűjtősín terhelésszakaszoló mezőhöz, Szé/Ma: 100/2000 mm Szorítóblokk elosztó gyűjtősínhez, 80/100 mm Takaróelem JM terhelésszakaszoló mező elosztó gyűjtősínhez, szekrénymagasság: 2000/2200 mm Szerelősín JM terhelésszakaszoló mező elosztó gyűjtősín takaróelemének rögzítéséhez, szekrénymagasság: 2000/2200 mm Gyűjtősíntartó 1600 A-ig, 3 pólusú, 185 mm sínközéptávolság E-Cu 50 x x 10 mm-es mérethez Elosztó gyűjtősín, Szé/Ma: 80/2000 mm x 80 x 10 mm-es gyűjtősínek, 1200 mm szekrényszélességhez PE/PEN kombinált lapos szögidom, 40 x 10 mm-es E-Cu ) Szükséges darabszám. 2-27

28 Maxi-PLS gyűjtősínrendszer Előnyök áttekintése: Nagy termelékenység az egyszerű projektkivitelezés és a rendszertechnika gyors szerelése révén. A kábelek és gyűjtősín-csatlakozások fúrásmentes bekötése a bevált horonycsapos technikával. Kisméretű gyűjtősínfelépítés. Kompletten standardizált összekötőelemek. Nagyfokú biztonság. Az innovatív Maxi-PLS gyűjtősínrendszer az épülettechnikában, az iparban és a regeneratív energia-visszanyerésben használt kisfeszültségű elosztók és kisfeszültségű kapcsolóberendezések ügyfélközpontú kialakítását teszi lehetővé. A standardizált Maxi-PLS gyűjtősínek különösen kisméretű felépítésükkel és a zseniálisan egyszerű rögzítési móddal tűnnek ki. Különösen a külső kábelek és vezetékek csatlakoztatásához alkalmas a Maxi-PLS rendszer lépcsőzetes elrendezése. Minden rendszerkomponens standardizált, sorozatgyártásban készül és a beépítésre készen áll. Így a Maxi-PLS ideális összekötőelem az energiaforrás és az energiaelosztás között, egészen a legkisebb felhasználóig. 2-28

29 Maxi-PLS gyűjtősínrendszer Előnyös rendszertechnika Előnyös rendszertechnika és összehangolt méretraszter a Maxi-PLS tartóelemek és sínek pontosan illeszkedő és gyors beépítéséhez. Kompakt kialakítás speciális négyzet keresztmetszettel (45 x 45 mm 2500 A-ig, 60 x 60 mm 4000 A-ig). A profilhosszak a szekrényszélességhez igazodnak. Egyedi érintésvédelem egyszerűen bepattintható fedelekkel. Négy rögzítősík A Maxi-PLS gyűjtősínek négy rögzítősíkja minden oldalon furás nélkül teszi lehetővé a rögzítéseket és érintkezések létrehozását. Az érintkezőelemekkel keresztező sínek közvetlen bekötése is lehetséges. Egyszerű, gyakorlatias csatlakoztatás Kör keresztmetszetű vezetékek, lamellált lapos rézsínek, csatlakozó szögidomok és összekötőkészletek fokozatmentes bekötése. Csatlakozócsap és csatlakozólemez kábelsarukhoz, minden körvezeték- és lapos sín kivitelhez. Lépcsőzetes elrendezés biztosítja a kábelek és vezetékek egyszerű és áttekinthető szerelését. 2-29

30 Flat-PLS gyűjtősínrendszer Előnyök áttekintése: Gyűjtősínrendszer 5500 A-ig/100 ka 1 sec A kereskedelemben kapható lapos rézsínekhez. Igen rugalmas és könnyen szerelhető. A rövidzárlati szilárdság költséghatékony növelése. Hatékony érintésvédelem. Nagyfokú biztonság. A világszerte fokozódó energiaszükséglethez igazodva a kisfeszültségű kapcsolóberendezéseknek is egyre nagyobbaknak és nagyobb teljesítőképességűeknek kell lenniük. Manapság egyre gyakrabban alkalmaznak A-es vagy még nagyobb névleges áramerősségű berendezéseket. Az ilyen követelményekhez a Rittal a Flat-PLS gyűjtősínrendszert kínálja, amely akár 5500 A névleges áramerősséggel terhelhető. A Flat-PLS gyűjtősínrendszerrel a kapcsolóberendezés-gyártók számára kínált, bevált moduláris felépítésű rendszer jelentősen bővült, ezzel a Ri4Power 5500 A-ig konstrukciós igazoló ellenőrzéssel rendelkező, kisfeszültségű kapcsolóberendezésrendszerként kapható lapos rézsínekkel. 2-30

31 Flat-PLS gyűjtősínrendszer Variálható, méretezhető A gyűjtősínek variálhatók és méretezhetők, mindössze két gyűjtősíntartó-változat közül kell választani a 40 x x 10, illetve 80 x 10 és 100 x 10 mm-es sínformátumokhoz. Alkalmas alumínium- és rezezett alumíniumsínekhez is. Minden tartó fázisonként 2, 3 vagy 4 részvezető beépítését teszi lehetővé. Optimálisan méretezhető a megfelelő névleges áramerősséghez. Nagy rugalmasság, egyszerű szerelhetőség a 4 részes tartószerkezet révén. Fúrás nélküli összeköttetés A Flat-PLS gyűjtősínrendszerek hosszösszekötőkkel fúrás nélkül összeköthetők. Az Ön igényeihez igazítva. A rövidzárlati szilárdság növelése 3 lépcsős kiépítési elv révén, gyűjtősínkarmok és stabilizálósínek használatával. Érintésvédelem minden oldalról A gyűjtősínekhez és összekötőkészletekhez pontosan illeszkedő takaróprofilok és takaróelemek széles választéka kapható. Csökkenti a balesetek és a villamos ívek kialakulásának lehetőségét. Jelentősen növeli a kisfeszültségű berendezés megbízhatóságát. Az opcionális gyűjtősínbilincseket is integrálni lehet az érintésvédelembe. 2-31

32 Gyűjtősínrendszerek (100/185/150 mm) Előnyök áttekintése: Ellenőrzött gyűjtősínrendszerek energiaelosztókban való felhasználáshoz. NH-biztosítós szakaszolókapcsolók (100/185 mm) ráépítésére alkalmas. Felépítés szerelőlemezre és tartóvázakra. Ezeket a rendszereket NH-biztosítós szakaszolókapcsolók szerelésére, valamint a biztonságos áramátvitelhez és áramelosztáshoz tervezték. 2-32

33 Gyűjtősínrendszerek (100/185/150 mm) 1 Gyűjtősínrendszerek 100 mm-es sínközéptávolsággal A gyűjtősíntartó 60 x 10 mm-es sínek rögzítésére szolgál. Ellenőrizve max A-es névleges áramerősségű és max. 110 ka-es rövidzárlati lökőáramú alkalmazásokhoz. A 100 mm-es sínközéptávolságú gyűjtősínrendszer a 00 méretű NH-biztosítós szakaszolókapcsolók szereléséhez készült. A dugaszolható elemek használatával a méret 50 x 10 mm-re, 40 x 10 mm-re, illetve 30 x 10 mm-re csökkenthető. 2 Gyűjtősínrendszerek 185 mm-es sínközéptávolsággal A gyűjtősíntartó 80 x 10 mm-es sínek rögzítésére szolgál. Ellenőrizve max A-es névleges áramerősségű és max. 155 ka-es rövidzárlati lökőáramú alkalmazásokhoz. A 185 mm-es sínközéptávolságú gyűjtősínrendszer főként 00, 1, 2 és 3 méretű NH-biztosítós szakaszolókapcsolók szerelésére szolgál. Dugaszolható elemekkel a sínrögzítés 60 x 10 mm-re, illetve 50 x 10 mm-re csökkenthető. A gyűjtősíntartó speciális felépítése a tartóterületen fennakadásmentes átépítést tesz lehetővé. Emellett a gyűjtősíntartó egyes moduljai 1 pólusú tartóként is használhatók PE, PEN és nullavezető alkalmazásokhoz. 3 Gyűjtősínrendszerek 150 mm-es sínközéptávolsággal Elosztó gyűjtősínrendszer két párhuzamosan futó vezetékhez. A kábelek, vezetékek és lamellált rézsínek csatlakoztatása ennek segítségével fúrás nélkül megoldható. Ellenőrizve max A-es névleges áramerősségű és max. 155 ka-es rövidzárlati lökőáramú alkalmazásokhoz. A gyűjtősínrendszer a legegyszerűbb módon biztosítja az akár 3000 A-es áramok elosztását két párhuzamosan futó lapos rézsín részvezető révén. A 10 mm-es távtartó elemekkel alternatív lehetőség a 60 x 10 mm-es lapos rézsínek használata. Ezt a rendszert főként olyan alkalmazásokban használják, amelyekben nincs szükség készülékek és adapterek közvetlen ráépítésére. Kétféle tartóváltozat kapható 150 mm-es sínközéptávolsággal: 2 x 3 pólusú 2500 A-ig (80 x 10 mm-es gyűjtősínrögzítés) 2 x 3 pólusú 3000 A-ig (100 x 10 mm-es gyűjtősínrögzítés) 2-33

34 Csatlakozástechnika Előnyök áttekintése: Standardizált rendszercsomagok minden elterjedt megszakító típushoz. Egyszerű és gyors felépítés a standardizált alkotóelemekkel és beépítésre kész csatlakozóelemekkel. Kompakt párhuzamos sínelrendezés a csatlakozók adott megszakítóhoz igazított elhelyezésével. Standardizált, ellenőrzött csatlakozások Nagyfokú biztonság. Zseniálisan egyszerűen felépíthető kisfeszültségű elosztóés kapcsolóberendezések nagyfeszültségű területen. Ehhez kiépítésre kész Rittal rendszerkomponensek állnak rendelkezésre. Ez érvényes a teljes csatlakozó- és összekötő technikára is: teljes rendszercsomagok biztosítják a standardizált elemekhez történő optimális csatlakoztatást, igény szerint kialakítva az összes elterjedt megszakító típushoz, NH szakaszolóhoz és más vezetékkivitelekhez. A légmegszakítók csatlakoztatásához szükséges összekötőkészletek és csatlakozó szögidomok minden tervrajza elkészíthető és kinyomtatható a Rittal Power Engineering szoftver 6.2 és újabb verziójával. Így minden rézelem időben előkészíthető aszereléshez. 2-34

35 Csatlakozástechnika Összekötőkészletek A Maxi-PLS és Flat-PLS gyűjtősínekre standardizált elemekkel történik az adott megszakítóhoz kialakított csatlakoztatás. Standardizált, ellenőrzött, a kapcsolómező tápkábelcsatlakozásaitól a megszakító csatlakozóin át a fűgyűjtősínig. Minden ismert megszakítóhoz használható. Beépítésre kész, előszerelt csatlakozó szögidom. Tervrajzok készítése a Rittal Power Engineering szoftverének 6.2 és újabb verziójával Csatlakozástechnika Minden gyűjtősínrendszer rendelkezik olyan csatlakozóelemekkel, amelyek az adott vezetéktípushoz egyszerű és biztonságos bekötést tesznek lehetővé. Az érintkezőelemekkel vagy rézhengerekkel a nagy keresztmetszetű rézsínek is a legegyszerűbb módon, ütközésmentesen a főgyűjtősínekre csatlakoztathatók. A Maxi-PLS gyűjtősínrendszerre történő bekötés során opcionálisan szigetelősín használható a légrés- és kúszóáram-szakaszok növeléséhez. Konstrukciós igazoló ellenőrzés Az EN /IEC szerint ellenőrizve. Az IEC szerinti konstrukciós igazoló ellenőrzés. Különleges ellenőrzés villamos ívek kialakulásának feltételeivel az EN /IEC szerint. ASTA tanúsítványok. IEC IEC IEC IEC

36 Tervezési tudnivalók tartami áttekintése Alkalmazás Definíciók és alapvető információk Névleges feszültség, U n Névleges üzemi feszültség, U e Névleges szigetelési feszültség, U i Névleges lökőfeszültség-állóság, U imp Kapcsolóberendezés-kombináció névleges áramerőssége, I na Áramkörök névleges áramerőssége, I nc Névleges lökőáram-állóság, I pk Névleges rövid idejű határáram, I cw Névleges feltételes rövidzárlati áram, I cc RDF névleges terhelési tényező Névleges frekvencia, f n Különleges üzemi körülményektől függő további követelmények Szennyeződés mértéke Anyagcsoport Rendszer a földelőcsatlakozás módja szerint A kisfeszültségű berendezés felállítása Fix/változó helyszínen felállított kisfeszültségű berendezés Védettség Szakképzett és szakképzetlen személyek általi használat Besorolás elektromágneses összeférhetőség (EMC) szerint Különleges üzemi feltételek Külső kialakítás Mechanikai események elleni védelem Felépítés módja Rövidzárlati berendezések típusa Áramütés elleni óvintézkedések Teljes méret Tömeg TN, IT, TT hálózati formák A főgyűjtősínrendszer kiválasztása és méretezése Paraméterek a főgyűjtősín-rendszer kiválasztásához Névleges lökőáram-állóság, I pk és névleges rövid idejű határáram, I cw Felállítási tudnivalók A gyűjtősínrendszerek kialakítása betáplálás, In A névleges áramerősség és I cw névleges rövid idejű határáram szempontjából Rövidzárlati áramelosztás különböző betáplálási változatoknál (az impedanciák figyelembe vétele nélkül).. 48 Berendezés névleges áramerőssége I na Gyűjtősínrendszer névleges áramerőssége I nc A kapcsolóberendezés mezőtípusainak leírása Teljesítménykapcsoló mezők Csatolókapcsoló mező Moduláris kimeneti mező Terhelésszakaszoló mező függőleges elosztó gyűjtősínrendszerrel vízszintes elrendezésű NH-biztosítós szakaszolókapcsolókhoz és készülékmodulokhoz Terhelésszakaszoló mező Rittal NH-biztosítós szakaszolókapcsolókkal...57 Kábelrendező mező...58 Sarokmező...59 Elosztósín mező...60 Gyűjtősín-felvezetés...61 Általános tudnivalók és tanácsok...62 Gyűjtősín-csatlakozások és réz gyűjtősínekre történő csatlakozások létrehozása...62 Belső csatlakozások választéka...62 Légmegszakítók (ACB)...62 Kompakt megszakítók (MCCB)...62 NH biztosítós szakaszolók...63 Motor/indító kombinációk (MSC)...63 Általános kábelezés...63 Üzembe helyezés/karbantartási utasítások...64 Tudnivalók alumíniumkábelek használatához...64 A végrehajtandó konstrukciós ellenőrzések listája...64 A kapcsolóberendezés felállítási módjai...65 Vezeték-keresztmetszet a rövidzárlati szilárdság szerint (nem védett aktív vezetékek)...65 Kábelvezető, ill. kábelbemenet...65 Nullavezető követelmények...66 Tudnivalók az N, PE és PEN vezetékek fektetéséhez...67 A PE méretezése az I 2 txsec kiszámításával B függelék (előírás)...68 Szállítási egységek és tömegek...69 Villamos ív elleni védelem a személyi biztonsághoz...70 A standard főgyűjtősínfektetés rendszerének áttekintése...71 Rövidzárlati szilárdsági diagram gyűjtősíntartókhoz...72 Megengedett teljesítményveszteség a funkcionális tereken belül...73 Gyűjtősínek melegedése és teljesítményveszteség...73 További érintésvédelmi fedelek felszerelése...73 A típusvizsgálat és a konstrukciós igazoló ellenőrzés magyarázata...74 Központi földelőpont TN-S hálózatokban (CEP Central earth point)...74 Védővezeték csatlakozás és áramterhelhetőség Ri4Power kapcsolóberendezésen belüli védővezeték-csatlakozásoknál...74 Kapcsolóberendezés-kombinációk belső elválasztása...75 Biztonsági jelölések, besorolások...76 Gyűjtősínek összekapcsolása a DIN szerint...77 IP védettség...77 Projekt ellenőrzőlista Rittal Ri4Power kisfeszültségű kapcsolóberendezés kombinációkhoz...78 Névleges légmegszakító áramerősségek, I nc...80 Névleges kompakt megszakító áramerősségek, I nc...83 Névleges gyűjtősín áramerősségek

37 Tervezési tudnivalók tartami áttekintése Táblázatok 1. táblázat: Rövidzárlati áram effektív értéke táblázat: Kiválasztási paraméterek meghatározása az IEC/DIN EN , C függelék szerint táblázat: Elosztó gyűjtősínrendszer névleges áramerőssége, I nc moduláris kimeneti mezőkben táblázat: Függőleges elosztó gyűjtősín névleges áramerőssége, I nc és rövidzárlati szilárdsága, I cw az NH-biztosítós szakaszolókapcsoló-mezőben táblázat: ABB/Jean Müller gyártmányú NH-biztosítós szakaszolókapcsolók névleges adatai táblázat: ABB/Jean Müller gyártmányú NH-biztosítós szakaszolókapcsolók RDF névleges terhelési tényezője az NH-biztosítós szakaszolókapcsolók mezőnkénti darabszámának függvényében táblázat: Rittal NH-biztosítós szakaszolókapcsolóknévleges adatai táblázat: Rittal NH-biztosítós szakaszolókapcsolók RDF 1 névleges terhelési tényezője a mezőnkénti darabszám függvényében táblázat: Rittal NH-biztosítós szakaszolókapcsolók RDF 2 névleges terhelési tényezője a ház védettségének függvényében táblázat: Összekötősínek és érintkezőelemek tető területén elhelyezett főgyűjtősínrendszerekhez táblázat: Elosztósín-mezők elosztó gyűjtősíneinek kiválasztása táblázat: Megengedett névleges áramerősség, I nc és csatlakozási keresztmetszet NH biztosítós szakaszolókhoz táblázat: Konstrukciós igazoló ellenőrzések részletesen táblázat: Vezetékek kiválasztása és fektetési feltételek (DIN EN , fejezet) táblázat: PE-/PEN vezetékek kiválasztása a névleges rövid idejű határáram alapján táblázat: A k tényező a vezeték anyaga és a szigetelőanyag függvényében táblázat: Névleges rövid idejű határáram, I cw gyűjtősíntartókhoz táblázat: Jelleggörbe hozzárendelés gyűjtősíntartókhoz táblázat: Teljesítményveszteség táblázat elosztó gyűjtősínekkel rendelkező funkcionális terekhez táblázat: A belső felosztás formái táblázat: Biztosítóbetétek besorolása táblázat: Biztosítóbetétek színkódjai táblázat: Az IP kódok elrendezése táblázat: Érintésvédelem és idegen test elleni védelem, 1. jelzőszám táblázat: Víz elleni védettség foka, 2. jelzőszám táblázat: További betű, 3. jelzőszám táblázat: Veszélyes alkatrészekhez való hozzáférés elleni védettség, 1. jelzőszám táblázat: Szilárd testek elleni védettség, 1. jelzőszám táblázat: Névleges áramerősségek, I nc légmegszakítóknál ABB táblázat: Névleges áramerősségek, I nc légmegszakítóknál Eaton táblázat: Névleges áramerősségek, I nc légmegszakítóknál Mitsubishi táblázat: Névleges áramerősségek, I nc légmegszakítóknál Schneider Electric táblázat: Névleges áramerősségek, I nc légmegszakítóknál Siemens táblázat: Névleges áramerősségek, I nc légmegszakítóknál Terasaki táblázat: Névleges áramerősségek, I nc ABB kompakt megszakítókhoz táblázat: Névleges áramerősségek, I nc Eaton kompakt megszakítókhoz táblázat: Névleges áramerősségek, I nc Mitsubishi kompakt megszakítókhoz táblázat: Névleges áramerősségek, I nc Schneider Electric kompakt megszakítókhoz táblázat: Névleges áramerősségek, I nc Siemens kompakt megszakítókhoz táblázat: Névleges áramerősségek, I nc Terasaki kompakt megszakítókhoz táblázat: Gyűjtősín névleges áramerősségek, RiLine táblázat: Gyűjtősín névleges áramerősségek, Maxi-PLS táblázat: Gyűjtősín névleges áramerősségek, Flat-PLS
