2 VM8068TA PT-EP10-inst-HU.book Page 1 Tuesday, October 30, :10 PM Köszönjük, hogy megvásárolta a PT-EP10 Víz alatti tokot (a továbbiakban tok). Kérjük, olvassa el figyelmesen a használati utasítást és használja a terméket helyesen és biztonságosan. Kérjük, miután elolvasta, őrizze meg ezt a használati utasítást. A hibás használat vízszivárgással károsíthatja a tokban levő fényképezőgépet és megtörténhet, hogy a javítás nem lehetséges. Használat előtt végezze el a kézikönyvben leírt előzetes ellenőrzést. Bevezetés A kézikönyv nem engedélyezett, teljes vagy részleges másolása tiltott, kivéve a magánfelhasználást. A nem engedélyezett sokszorosítás szigorúan tiltott. Az OLYMPUS IMAGING CORP. nem felelős semmilyen veszteségért, vagy harmadik fél által támasztott követelésért, a termék nem megfelelő használatából származó bármilyen károsodás esetén. Kérjük, olvassa el a következőket használat előtt Ez a tok egy 45 méter mélységig használható precíziós eszköz. Kérjük, kezelje megfelelő gondossággal. Kérjük, használja megfelelően a tokot, miután megértette a kézikönyvnek a tok használatára, használat előtti ellenőrzésére és használat utáni tárolására vonatkozó tartalmát. Az OLYMPUS IMAGING CORP. semmiképp nem felelős az olyan balesetekért, amelyek digitális fényképezőgép vízbe merítésével függnek össze. Továbbá a belső anyagok károsodásakor vagy a rögzített tartalomnak a víz behatolása miatti elvesztésekor fellépő károkat nem térítjük meg. Az OLYMPUS IMAGING CORP. nem fizet semmilyen kártérítést a használat közben előforduló balesetek (sérülések vagy anyagi károk) esetén. A biztonságos használat érdekében Ez a kézikönyv több jelet használ a termék helyes használatának leírására és a felhasználó, valamint más személyek és tulajdonok sérülésének megelőzésére. Ezek a jelek és jelentésük alább láthatók. FIGYELEM VIGYÁZAT Ennek jelentése, hogy az útmutatás figyelmen kívül hagyása súlyos sérülést vagy halált okozhat. Ennek jelentése, hogy az útmutatás figyelmen kívül hagyása sérülést vagy anyagi kárt okozhat. HU 1

3 VM8068TA PT-EP10-inst-HU.book Page 2 Tuesday, October 30, :10 PM FIGYELEM 1 Tartsa a terméket gyermekektől, csecsemőktől és kisbabáktól távol. A következő balesettípus előfordulása lehetséges. Sérülés, ha magasról testre ejtik. Sérülés, ha a nyíló és záródó részek testrészeket csípnek be. Apró alkatrészek, O-gyűrűk, szilikonzsír és szilikagél lenyelése. Alkatrészek lenyelése esetén azonnal forduljon orvoshoz. 2 A digitális fényképezőgépet ne tárolja a termékbe helyezett elemekkel. A behelyezett elemekkel való tárolás az elemek kifolyásához és tűzveszélyhez vezethetnek. 3 Amennyiben a terméknél vízszivárgás jelentkezik és fényképezőgép van a termékbe szerelve, gyorsan vegye ki az elemet a fényképezőgépből vagy a tokból. A hidrogén gáz keletkezése miatt fennáll a tűz és robbanás veszélye. 4 A termék gyantából készült. Fennáll annak lehetősége, hogy sérülést okozhat, ha sziklával vagy egyéb kemény tárggyal való ütközés során eltörik. Kérjük, kezelje megfelelő gondossággal. VIGYÁZAT 1 Ne szedje szét és ne módosítsa a terméket. Ez vízszivárgást vagy meghibásodást okozhat. Szétszerelés, javítás vagy módosítás esetén, amennyiben ezt más fél végzi, mint az OLYMPUS IMAGING CORP. által kinevezett, nem vállalunk felelőséget a képek elvesztéséért. 2 A terméknek a következő helyeken való használata vagy tárolása hibás működést, meghibásodást, kárt, tüzet, belső bepárásodást vagy vízszivárgást okozhat. Ezt el kell kerülni. Olyan helyek, ahol a hőmérséklet magas értékeket érhet el, például közvetlen napsütés, gépkocsi stb. Tűzhöz közel eső helyek 45 méternél mélyebb víz Rezgéseknek kitett helyek Magas hőmérsékletű és páratartalmú helyek vagy szélsőséges hőmérsékletváltozások Illóanyagokat tartalmazó helyek 3 A sok port, homokot, szennyeződést tartalmazó helyen való kinyitása és becsukása károsíthatja a vízhatlanságot és vízszivárgást okozhat. Ezt el kell kerülni. 4 Ez a termék nem a belsejében levő fényképezőgépet érő ütődések enyhítésére szolgáló tok. Ha a terméket a benne levő digitális fényképezőgéppel ütés éri, vagy nehéz tárgyakat helyeznek bele, a fényképezőgép károsodhat. Kérjük, kezelje megfelelő gondossággal. 5 Ne használja a következő vegyi anyagokat tisztításra, korrózió megelőzésére, párásodás megelőzésére, javításra vagy más célra. Ha ezeket közvetlenül vagy közvetetten (a vegyi anyagok párája formájában) a tokon használja, nagy nyomás alatt repedést vagy egyéb problémát okozhat. Nem használható vegyi anyagok Illó szerves oldószerek, vegyi mosószerek Korrózió gátló anyag Kereskedelmi párátlanító anyagok Más zsírok, mint a megjelölt szilikonzsír Ragasztó Magyarázat Ne tisztítsa a tokot alkohollal, benzinnel, oldószerrel vagy más illó szerves oldószerrel vagy vegyi mosószerekkel stb. A tiszta vagy langyos víz elegendő a tisztításhoz. Ne használjon korrózió gátló anyagokat. A tiszta víz elegendő a fém részek lemosásához, mert ezek rozsdamentes acélból és sárgarézből készültek. Ne használjon kereskedelmi párátlanító anyagokat. Mindig a megjelölt szárító szilikagélt használja. Csak a megjelölt szilikonzsírt használja a szilikon O-gyűrűhöz, különben az O-gyűrű felülete sérülhet, és vízszivárgás léphet fel. Ne használjon ragasztót javításokhoz vagy más célokra. Amennyiben javításra van szükség, kérjük, vegye fel a kapcsolatot a forgalmazóval vagy az OLYMPUS IMAGING CORP. szervizállomásával. HU 2

4 VM8068TA PT-EP10-inst-HU.book Page 3 Tuesday, October 30, :10 PM 6 A kézben tartott tokkal való vízbeugrás, a toknak csónakból vagy hajóról való vízbe dobása, vagy más durva kezelés vízszivárgást okozhat. Kezelje megfelelő gondossággal, amikor kézből kézre adja stb. 7 Ha a tokban levő fényképezőgép nedves lesz a vízszivárgás stb. miatt, azonnal törölje le a nedvességet, és vegye fel a kapcsolatot a helyi szervizállomással vagy a forgalmazóval. 8 Ügyeljen arra, hogy ne fejtsen ki túlzott erőt a zoom tárcsára, tartozékcsatolóra vagy az állványtalpra. 9 Levegőben való utazáskor távolítsa el az O-gyűrűt. Különben a légnyomás miatt nem lehet kinyitni a tokot. 0 A digitális fényképezőgép termékben való biztonságos használatához olvassa el figyelmesen a fényképezőgép Használati utasítását. a Amikor lezárja a terméket, legyen óvatos, hogy ne kerüljön idegen anyag az O-gyűrű és az érintkezési felület közé. Ez vízszivárgást okozhat. b A lencseport nem távolítható el. HU 3

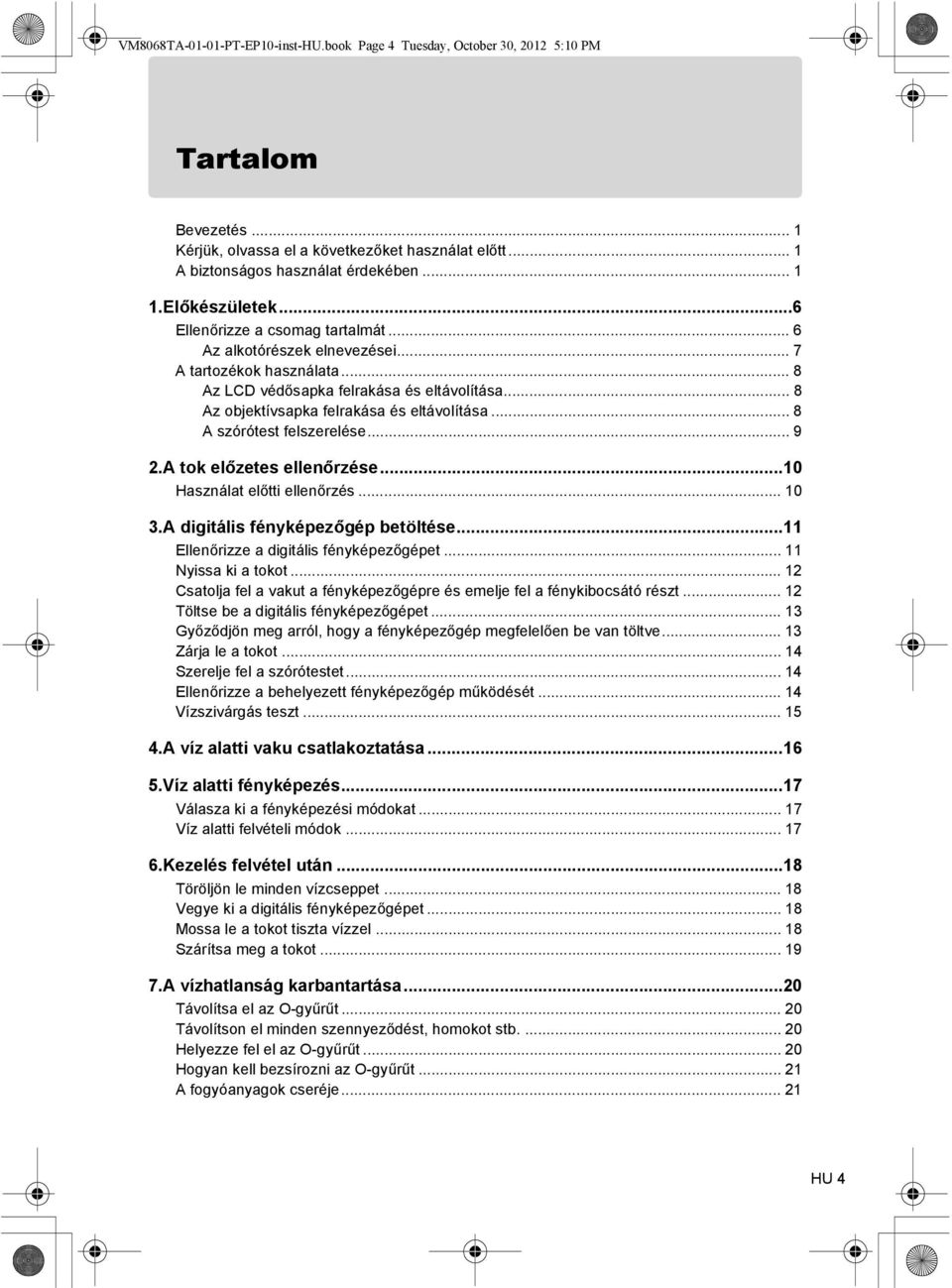

5 VM8068TA PT-EP10-inst-HU.book Page 4 Tuesday, October 30, :10 PM Tartalom Bevezetés... 1 Kérjük, olvassa el a következőket használat előtt... 1 A biztonságos használat érdekében Előkészületek...6 Ellenőrizze a csomag tartalmát... 6 Az alkotórészek elnevezései... 7 A tartozékok használata... 8 Az LCD védősapka felrakása és eltávolítása... 8 Az objektívsapka felrakása és eltávolítása... 8 A szórótest felszerelése A tok előzetes ellenőrzése...10 Használat előtti ellenőrzés A digitális fényképezőgép betöltése...11 Ellenőrizze a digitális fényképezőgépet Nyissa ki a tokot Csatolja fel a vakut a fényképezőgépre és emelje fel a fénykibocsátó részt Töltse be a digitális fényképezőgépet Győződjön meg arról, hogy a fényképezőgép megfelelően be van töltve Zárja le a tokot Szerelje fel a szórótestet Ellenőrizze a behelyezett fényképezőgép működését Vízszivárgás teszt A víz alatti vaku csatlakoztatása Víz alatti fényképezés...17 Válasza ki a fényképezési módokat Víz alatti felvételi módok Kezelés felvétel után...18 Töröljön le minden vízcseppet Vegye ki a digitális fényképezőgépet Mossa le a tokot tiszta vízzel Szárítsa meg a tokot A vízhatlanság karbantartása...20 Távolítsa el az O-gyűrűt Távolítson el minden szennyeződést, homokot stb Helyezze fel el az O-gyűrűt Hogyan kell bezsírozni az O-gyűrűt A fogyóanyagok cseréje HU 4

6 VM8068TA PT-EP10-inst-HU.book Page 5 Tuesday, October 30, :10 PM 8.Függelék...22 Jellemzők A PT-EP10 szállított tartozékai Opcionális tartozékok HU 5

7 VM8068TA PT-EP10-inst-HU.book Page 6 Tuesday, October 30, :10 PM 1. Előkészületek Ellenőrizze a csomag tartalmát Ellenőrizze, hogy minden tartozék a dobozban van-e. Vegye fel a kapcsolatot a forgalmazóval, ha tartozékok hiányoznak vagy sérültek. Toktest (Ellenőrizze, hogy az O-gyűrű fel van-e téve.) LCD védősapka (a testen) Szilikagél (1 g) Objektívsapka O-gyűrű eltávolító Szilikonzsír Kézi szíj Optikai kábel csatlakozónyílás sapka (2) Vakuablak-tető Szórótest Használati utasítás (ez a kézikönyv) Vásárlás után végezze el a karbantartást, még új állapotban is. A karbantartás elhanyagolása vízszivárgás oka lehet. A tok karbantartásáról lásd O.20. HU 6

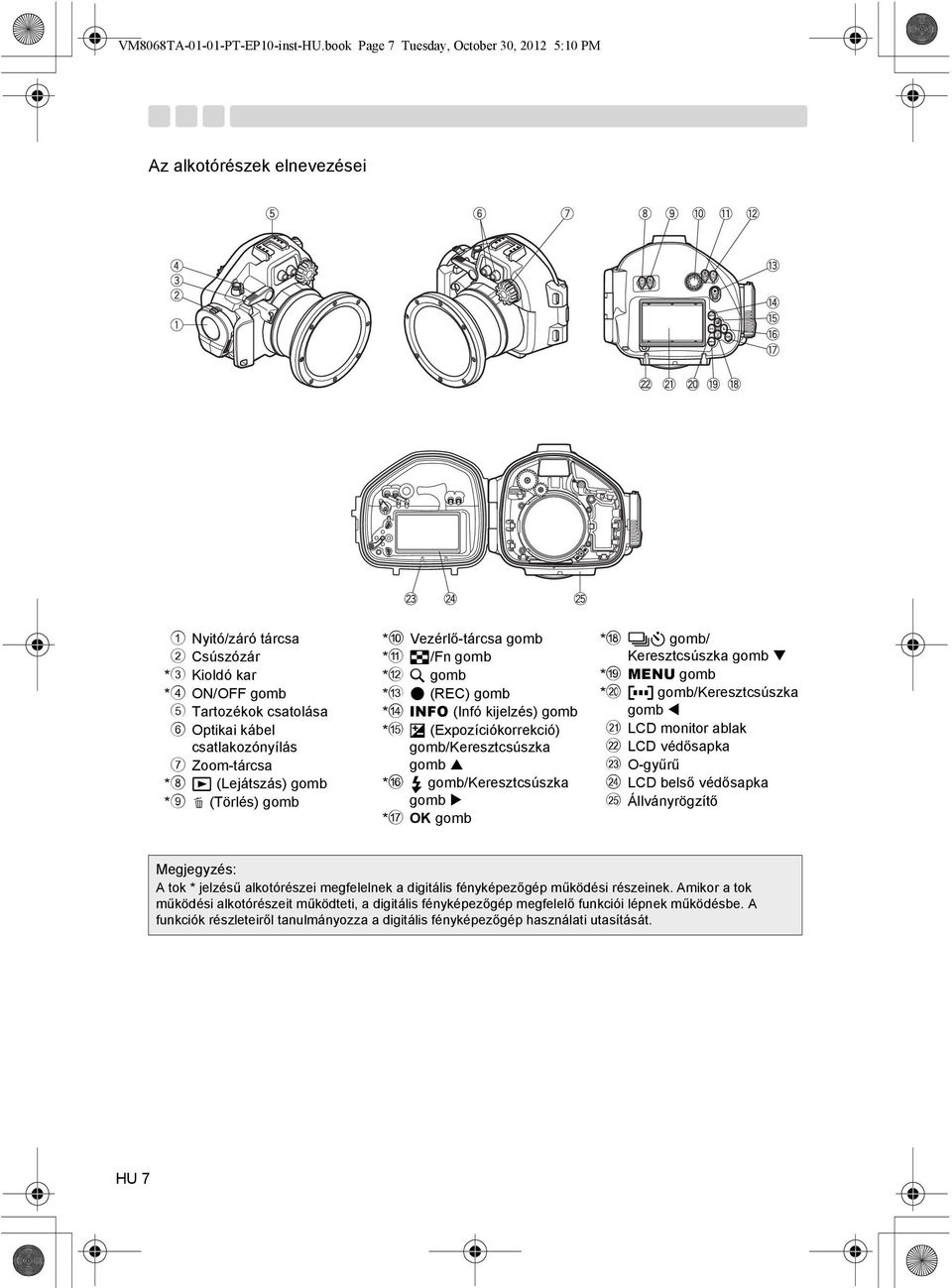

8 VM8068TA PT-EP10-inst-HU.book Page 7 Tuesday, October 30, :10 PM Az alkotórészek elnevezései 1 Nyitó/záró tárcsa 2 Csúszózár *3 Kioldó kar *4 ON/OFF gomb 5 Tartozékok csatolása 6 Optikai kábel csatlakozónyílás 7 Zoom-tárcsa *8 q (Lejátszás) gomb *9 (Törlés) gomb *0 Vezérlő-tárcsa gomb *a G/Fn gomb *b U gomb *c ( (REC) gomb *d INFO (Infó kijelzés) gomb *e F (Expozíciókorrekció) gomb/keresztcsúszka gomb *f # gomb/keresztcsúszka gomb *g OK gomb *h jy gomb/ Keresztcsúszka gomb *i MENU gomb *j P gomb/keresztcsúszka gomb k LCD monitor ablak l LCD védősapka m O-gyűrű n LCD belső védősapka o Állványrögzítő Megjegyzés: A tok * jelzésű alkotórészei megfelelnek a digitális fényképezőgép működési részeinek. Amikor a tok működési alkotórészeit működteti, a digitális fényképezőgép megfelelő funkciói lépnek működésbe. A funkciók részleteiről tanulmányozza a digitális fényképezőgép használati utasítását. HU 7

9 VM8068TA PT-EP10-inst-HU.book Page 8 Tuesday, October 30, :10 PM A tartozékok használata Az LCD védősapka felrakása és eltávolítása Felrakás Az ábrán látható módon helyezze az LCD védősapkát az LCD monitor ablak fölötti és alatti sínekbe, egyiket a másik után. Eltávolítás Távolítsa el az LCD védősapkát az LCD monitor ablak fölötti és alatti vezetősínből, egyiket a másik után, az LCD védősapka kiterjesztésével. Sínek Felrakás Eltávolítás Az objektívsapka felrakása és eltávolítása Illessze egymásba az objektívsapka és az objektívgyűrű konvex és konkáv részét. Felvétel előtt feltétlenül távolítsa el az objektívsapkát. HU 8

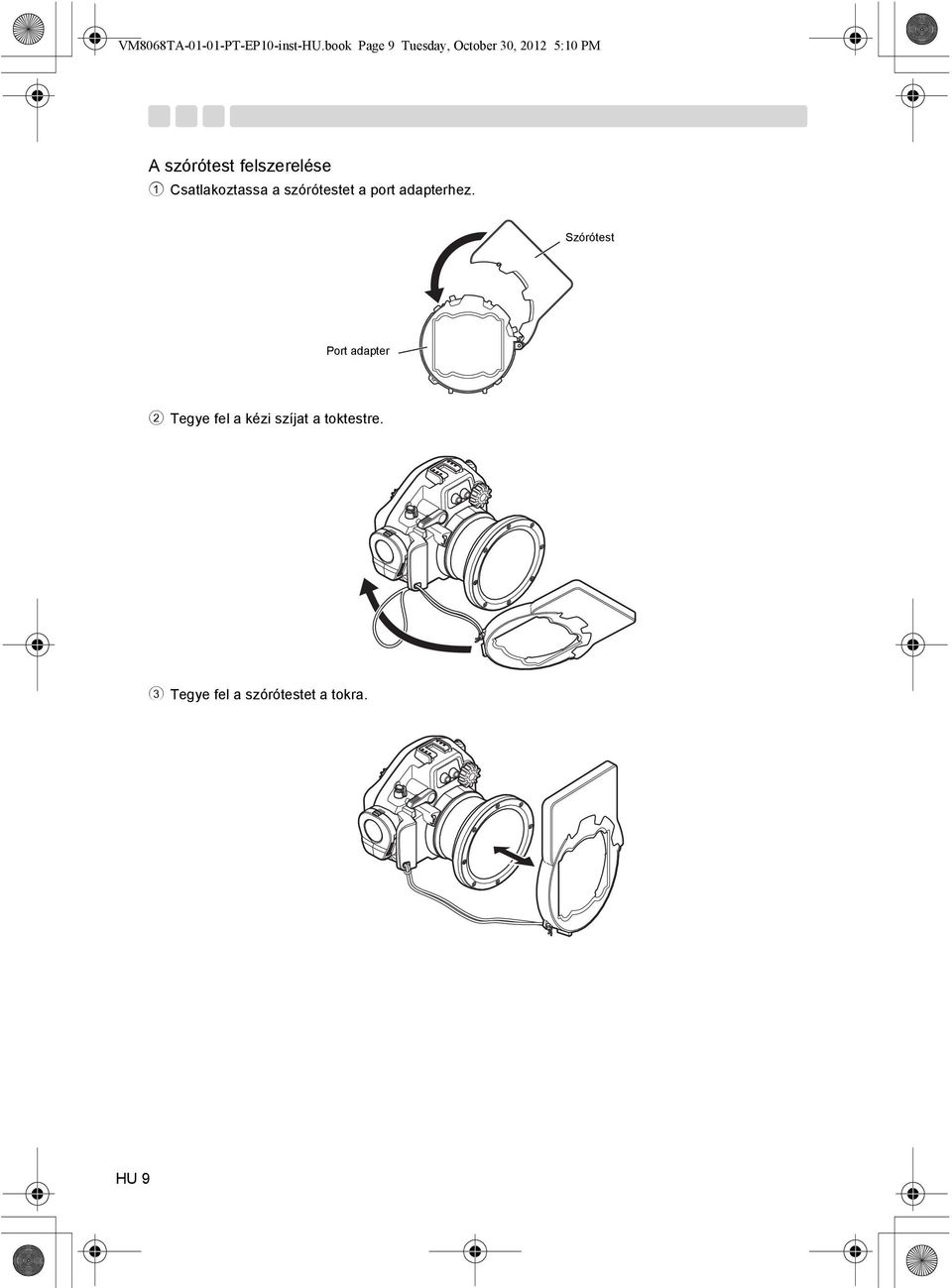

10 VM8068TA PT-EP10-inst-HU.book Page 9 Tuesday, October 30, :10 PM A szórótest felszerelése 1 Csatlakoztassa a szórótestet a port adapterhez. Szórótest Port adapter 2 Tegye fel a kézi szíjat a toktestre. 3 Tegye fel a szórótestet a tokra. HU 9

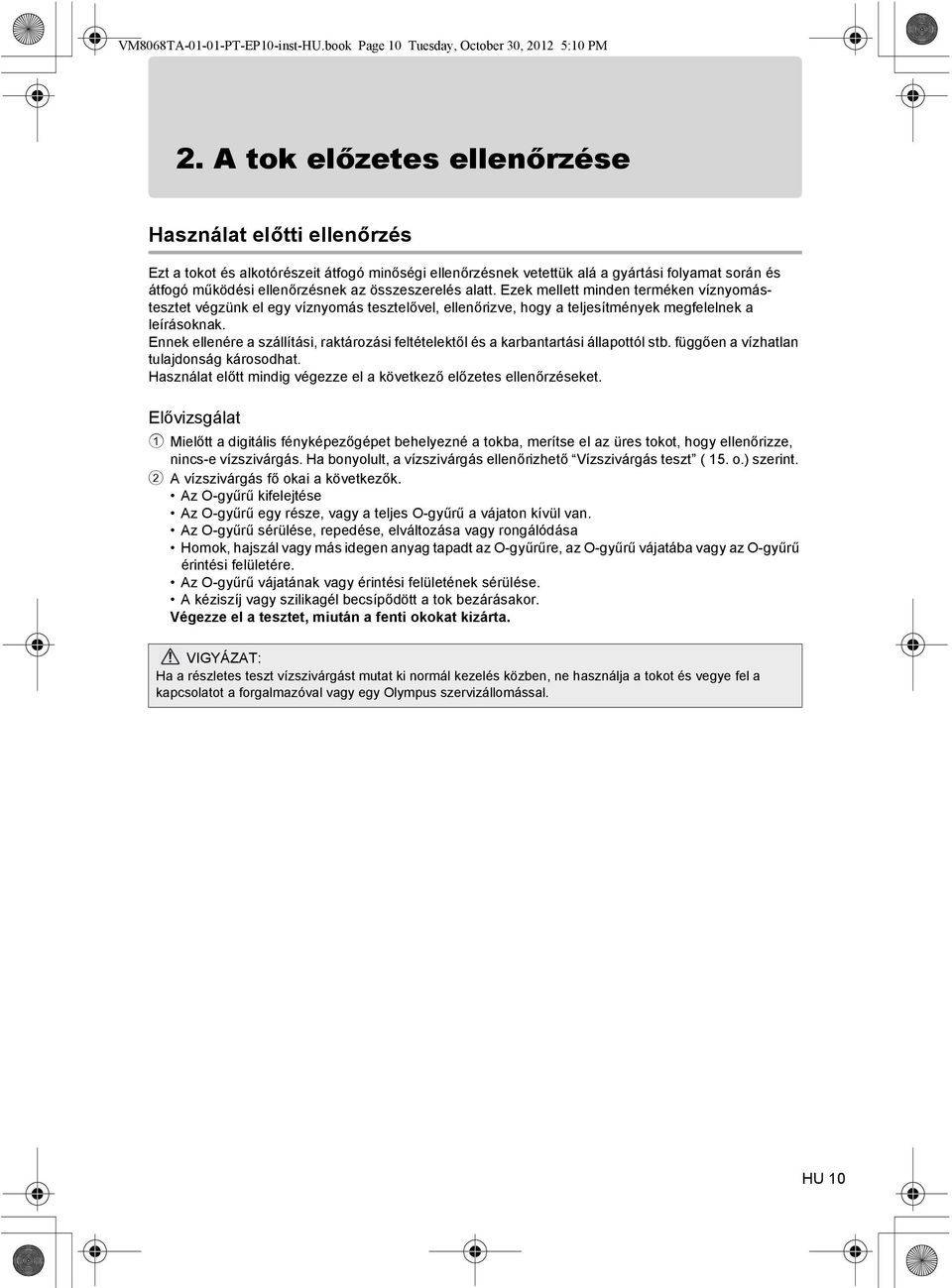

11 VM8068TA PT-EP10-inst-HU.book Page 10 Tuesday, October 30, :10 PM 2. A tok előzetes ellenőrzése Használat előtti ellenőrzés Ezt a tokot és alkotórészeit átfogó minőségi ellenőrzésnek vetettük alá a gyártási folyamat során és átfogó működési ellenőrzésnek az összeszerelés alatt. Ezek mellett minden terméken víznyomástesztet végzünk el egy víznyomás tesztelővel, ellenőrizve, hogy a teljesítmények megfelelnek a leírásoknak. Ennek ellenére a szállítási, raktározási feltételektől és a karbantartási állapottól stb. függően a vízhatlan tulajdonság károsodhat. Használat előtt mindig végezze el a következő előzetes ellenőrzéseket. Elővizsgálat 1 Mielőtt a digitális fényképezőgépet behelyezné a tokba, merítse el az üres tokot, hogy ellenőrizze, nincs-e vízszivárgás. Ha bonyolult, a vízszivárgás ellenőrizhető Vízszivárgás teszt ( 15. o.) szerint. 2 A vízszivárgás fő okai a következők. Az O-gyűrű kifelejtése Az O-gyűrű egy része, vagy a teljes O-gyűrű a vájaton kívül van. Az O-gyűrű sérülése, repedése, elváltozása vagy rongálódása Homok, hajszál vagy más idegen anyag tapadt az O-gyűrűre, az O-gyűrű vájatába vagy az O-gyűrű érintési felületére. Az O-gyűrű vájatának vagy érintési felületének sérülése. A kéziszíj vagy szilikagél becsípődött a tok bezárásakor. Végezze el a tesztet, miután a fenti okokat kizárta. Ha a részletes teszt vízszivárgást mutat ki normál kezelés közben, ne használja a tokot és vegye fel a kapcsolatot a forgalmazóval vagy egy Olympus szervizállomással. HU 10

12 VM8068TA PT-EP10-inst-HU.book Page 11 Tuesday, October 30, :10 PM 3. A digitális fényképezőgép betöltése Ellenőrizze a digitális fényképezőgépet Ellenőrizze a digitális fényképezőgépet, mielőtt behelyezi a tokba. 1. Elemek ellenőrzése Nem lehetséges kicserélni az elemeket a tok használatakor. Használat előtt győződjön meg, hogy elegendő elemfeszültség van. 2. Ellenőrizze a hátralevő képek számát Ellenőrizze, hogy a tárolóeszközön elég hely van-e a kívánt mennyiségű kép tárolására. 3. Távolítsa el a szíjat, a lencsekupakot és a szűrőt a fényképezőgépről. Ha a digitális fényképezőgépet a szíj és lencsekupak eltávolítása nélkül helyezi be a tokba, a tok nem zárható megfelelően és szivároghat. 4. Távolítsa el a fényépezőlépről a markolót. 5. Erősítse fel a zoom szerkezetet (opcionális) és a tükrözésgátló gyűrűt (opcionális). Tükrözésgátló gyűrű Részletekért hivatkozzon a zoom szerkezet és a tükrözésgátló gyűrű kezelési útmutatójára. Zoom szerkezet Tükrözésgátló gyűrű M.ZUIKO DIGITAL ED 14-42mm PPZR-EP01 POSR-EP01 M.ZUIKO DIGITAL mm II/IIR PPZR-EP02 POSR-EP03/05 M.ZUIKO DIGITAL ED 9-18 mm PPZR-EP02 POSR-EP02 M.ZUIKO DIGITAL ED 60 mm makró PPZR-EP03 * Az M.ZUIKO DIGITAL ED mm használható a zoom szerkezet és a tükrözésgátló gyűrű nélkül. Ha ezt a lencsét használja, állítsa a zoom gyűrű pozícióját E-ZOOM. Részletekért lásd a digitális fényképezőgép használati utasítását. HU 11

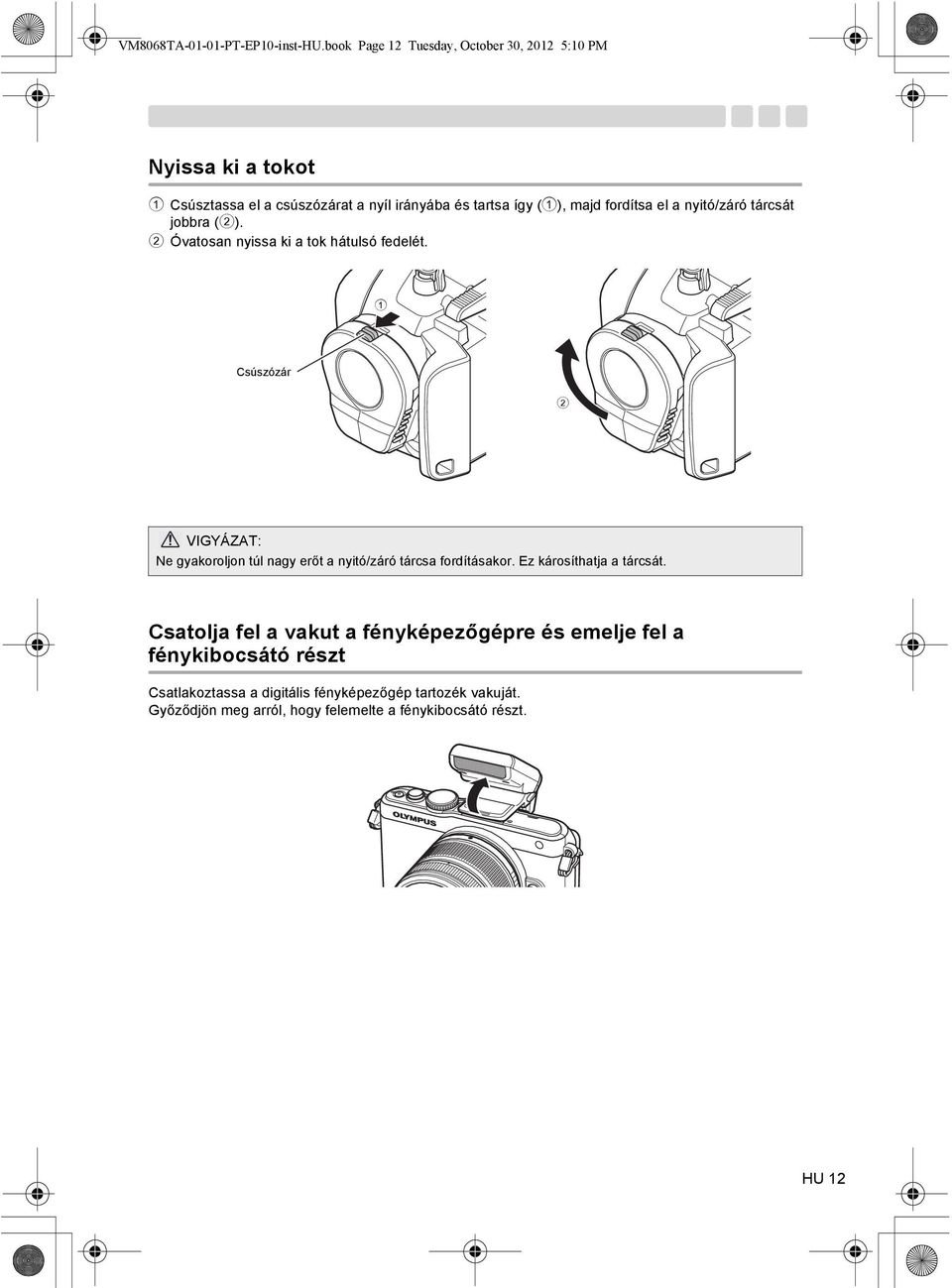

13 VM8068TA PT-EP10-inst-HU.book Page 12 Tuesday, October 30, :10 PM Nyissa ki a tokot 1 Csúsztassa el a csúszózárat a nyíl irányába és tartsa így (1), majd fordítsa el a nyitó/záró tárcsát jobbra (2). 2 Óvatosan nyissa ki a tok hátulsó fedelét. 1 Csúszózár 2 Ne gyakoroljon túl nagy erőt a nyitó/záró tárcsa fordításakor. Ez károsíthatja a tárcsát. Csatolja fel a vakut a fényképezőgépre és emelje fel a fénykibocsátó részt Csatlakoztassa a digitális fényképezőgép tartozék vakuját. Győződjön meg arról, hogy felemelte a fénykibocsátó részt. HU 12

14 VM8068TA PT-EP10-inst-HU.book Page 13 Tuesday, October 30, :10 PM Töltse be a digitális fényképezőgépet 1 Győződjön meg arról, hogy a digitális fényképezőgép KI van kapcsolva. 2 Finoman illessze be a digitális fényképezőgépet a tokba. 3 Illesszen egy szilikagél zacskót (1 g) a digitális fényképezőgép alja és a tok közé. A szilikagél zacskó a párásodás megelőzését biztosítja. 2 3 Ha a szilikagél zacskó beszorul, amikor a tokot lezárja, vízszivárgás jelentkezik. Ha a szilikagél már használt, a nedvességelszívó teljesítmény gyengül. Mindig cserélje ki a szilikagélt, amikor a tokot nyitja és zárja. Tisztítsa meg a fényképezőgép és a tok tárcsáinak felületét. A tárcsák csúszósak lehetnek, ha zsír vagy idegen anyag van rajtuk. Győződjön meg arról, hogy a fényképezőgép megfelelően be van töltve Ellenőrizze a következő pontokat, mielőtt lezárja a tokot. Megfelelően be van töltve a digitális fényképezőgép? A szilikagél teljesen be van helyezve a megadott helyre? Megfelelően csatlakoztatva van az O-gyűrű a tokon lévő nyíláshoz? Van piszok vagy idegen anyag az O-gyűrűn vagy az O-gyűrű érintkezési felületén az elülső fedélen? Elvégezte a vízállósági funkció karbantartását? (A karbantartás részleteiről lásd e kézikönyv A vízhatlanság karbantartása ( 20. o.) részét.) HU 13

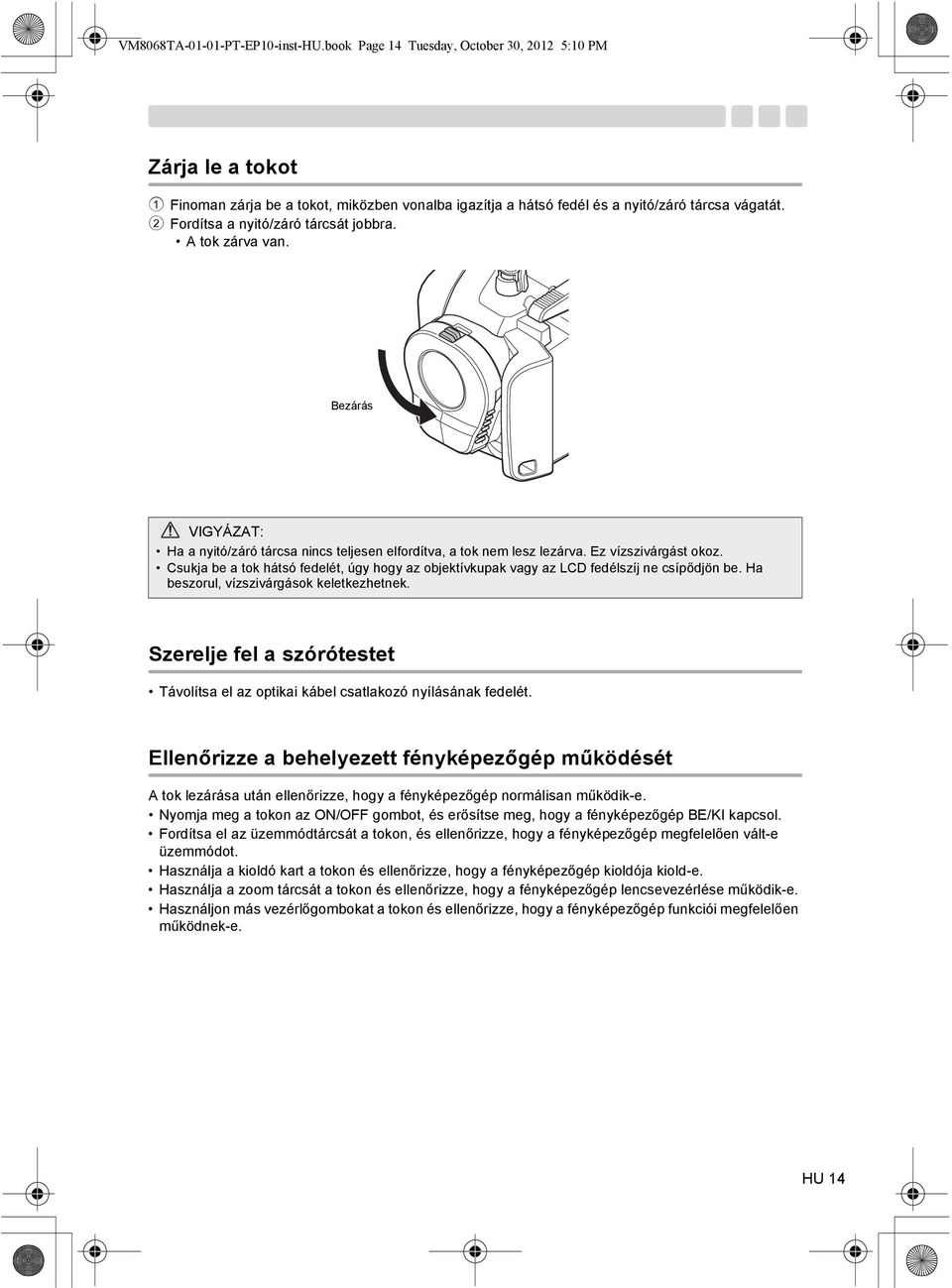

15 VM8068TA PT-EP10-inst-HU.book Page 14 Tuesday, October 30, :10 PM Zárja le a tokot 1 Finoman zárja be a tokot, miközben vonalba igazítja a hátsó fedél és a nyitó/záró tárcsa vágatát. 2 Fordítsa a nyitó/záró tárcsát jobbra. A tok zárva van. Bezárás Ha a nyitó/záró tárcsa nincs teljesen elfordítva, a tok nem lesz lezárva. Ez vízszivárgást okoz. Csukja be a tok hátsó fedelét, úgy hogy az objektívkupak vagy az LCD fedélszíj ne csípődjön be. Ha beszorul, vízszivárgások keletkezhetnek. Szerelje fel a szórótestet Távolítsa el az optikai kábel csatlakozó nyílásának fedelét. Ellenőrizze a behelyezett fényképezőgép működését A tok lezárása után ellenőrizze, hogy a fényképezőgép normálisan működik-e. Nyomja meg a tokon az ON/OFF gombot, és erősítse meg, hogy a fényképezőgép BE/KI kapcsol. Fordítsa el az üzemmódtárcsát a tokon, és ellenőrizze, hogy a fényképezőgép megfelelően vált-e üzemmódot. Használja a kioldó kart a tokon és ellenőrizze, hogy a fényképezőgép kioldója kiold-e. Használja a zoom tárcsát a tokon és ellenőrizze, hogy a fényképezőgép lencsevezérlése működik-e. Használjon más vezérlőgombokat a tokon és ellenőrizze, hogy a fényképezőgép funkciói megfelelően működnek-e. HU 14

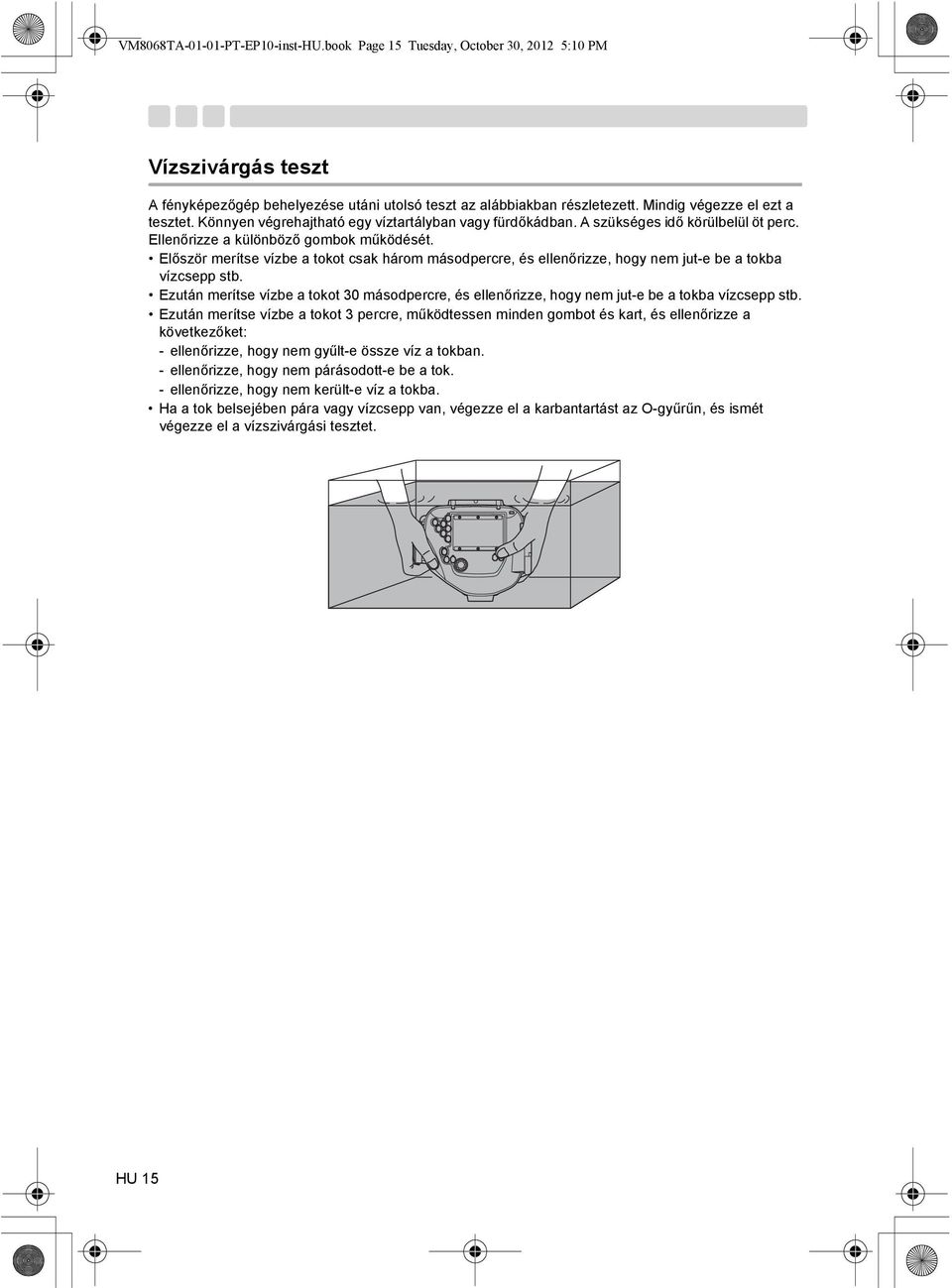

16 VM8068TA PT-EP10-inst-HU.book Page 15 Tuesday, October 30, :10 PM Vízszivárgás teszt A fényképezőgép behelyezése utáni utolsó teszt az alábbiakban részletezett. Mindig végezze el ezt a tesztet. Könnyen végrehajtható egy víztartályban vagy fürdőkádban. A szükséges idő körülbelül öt perc. Ellenőrizze a különböző gombok működését. Először merítse vízbe a tokot csak három másodpercre, és ellenőrizze, hogy nem jut-e be a tokba vízcsepp stb. Ezután merítse vízbe a tokot 30 másodpercre, és ellenőrizze, hogy nem jut-e be a tokba vízcsepp stb. Ezután merítse vízbe a tokot 3 percre, működtessen minden gombot és kart, és ellenőrizze a következőket: - ellenőrizze, hogy nem gyűlt-e össze víz a tokban. -ellenőrizze, hogy nem párásodott-e be a tok. - ellenőrizze, hogy nem került-e víz a tokba. Ha a tok belsejében pára vagy vízcsepp van, végezze el a karbantartást az O-gyűrűn, és ismét végezze el a vízszivárgási tesztet. HU 15

17 VM8068TA PT-EP10-inst-HU.book Page 16 Tuesday, October 30, :10 PM 4. A víz alatti vaku csatlakoztatása Az UFL-2 víz alatti vakunak (opcionális) a tokhoz víz alatti optikai kábellel (opcionális: PTCB-E02) való csatlakoztatásához kövesse az alábbi eljárásokat. A víz alatti optikai kábel csatlakoztatása 1 Helyezze a víz alatti optikai kábel csatlakozóját a az optikai kábel csatlakozójának nyílásába. Szorosan nyomja be ütközésig a vakuablak teteje mellett. 2 Helyezze fel az optikai kábel csatlakozónyílása fedelét, amikor nem használja. A digitális fényképezőgép beállítása Állítsa a fényképezőgép RC üzemmódját ON állapotba, hogy a fényképezőgép beépített vakuját aktiválja. UFL-2 esetén állítsa az RC módot ON állapotba. Részletekért lásd az UFL-2 használati utasítását. UFL-1 esetén csatlakoztassa hasonló módon az optikai kábelt. Állítsa az RC módot OFF állapotba. HU 16

18 VM8068TA PT-EP10-inst-HU.book Page 17 Tuesday, October 30, :10 PM 5. Víz alatti fényképezés Válasza ki a fényképezési módokat Rendelje hozzá a víz alatti módot egy Fn gombhoz, hogy könnyen át tudjon rá váltani. Válassza a(z) [ / ]-t a [Button Function] (Gombfunkció) lehetőségnél a [ ] [ ] [MENU]-ben, majd nyomja meg az OK gombot. * [ menu display]-nek (menükijelzés) a [ ] [MENU]-ben ON állásba kell lennie kapcsolva. Megjegyzés: A Víz alatti széles látószög és Víz alatti makró mód közötti váltáshoz nyomja meg az Fn gombot. Fordítsa el az üzemmód-tárcsa gombot, vagy nyomja meg az Fn gombot, hogy kilépjen a víz alatti módból. Nyomja meg újra az Fn gombot, hogy visszatérjen a víz alatti módba. Azonban SCN, iauto és mozgókép módokban az Fn gomb nem állítja a fényképezőgépet víz alatti módba. Részletekért lásd a digitális fényképezőgép használati utasítását. Víz alatti felvételi módok Víz alatti széles látószög Széles tartományra kiterjedt jelenet felvételére alkalmas, mint például vízben úszó halraj. A háttérkékek élénken visszaadódnak. Víz alatti makró Kis halak és egyéb víz alatti élőlények közeli felvételére alkalmas. A víz alatti természetes színek pontosan visszaadódnak. Filmfelvételkor rögzítésre kerülhetnek a fényképezőgép által kiadott hangok. HU 17

19 VM8068TA PT-EP10-inst-HU.book Page 18 Tuesday, October 30, :10 PM 6. Kezelés felvétel után Töröljön le minden vízcseppet Víz alatti felvételek után távolítson el minden vízcseppet a tokról. Használjon sűrített levegőt, vagy egy puha, szöszmentes ruhát, hogy óvatosan letöröljön minden nedvességet az első és hátsó fedelek közül, a kioldó karról, a fogantyúról és a nyitó/záró tárcsáról. Az elülső és a hátulsó fedél között maradt víz bejuthat a tokba, ha az kinyílik. Kérjük, gondosan szárítsa meg ezeket a területeket. Vegye ki a digitális fényképezőgépet Óvatosan nyissa ki a tokot és vegye ki a digitális fényképezőgépet. Amikor kinyitja a tokot, győződjön meg arról, hogy kívülről nem hatol be a tokba és/vagy a fényképezőgépre víz (pl. a hajáról vagy a búvárruháról). Mielőtt kinyitja a tokot, győződjön meg arról, hogy a keze vagy a kesztyűi teljesen tiszták (homoktól, szálaktól stb. mentesek). Soha ne nyissa ki a tokot olyan helyeken, ahol víz fröccsenhet rá, vagy homokot fújhat rá a szél. Amikor ezt nem lehet elkerülni, például elemet vagy memóriakártyát kell cserélni, a tokot és a fényképezőgépet védeni kell a széltől vagy permettől műanyag védőpajzzsal vagy hasonló tárggyal. Soha ne érintse meg a digitális fényképezőgépet és/vagy az elemet, ha a keze tengervíztől nedves. Mossa le a tokot tiszta vízzel Használat után zárja le újra a tokot, miután kivette a fényképezőgépet, és szükség szerint mossa meg tiszta vízben, amilyen hamar csak lehet. Sós vízben való használat után hasznos, ha rögzített időre (30 perc - 1 óra) tiszta vízbe meríti, hogy eltávolítsa a sót. Vízszivárgás jelentkezhet, ha magas nyomású vizet alkalmaz részlegesen. Mielőtt vízzel lemosná a tokot, vegye ki belőle a digitális fényképezőgépet. Mozgassa a kioldó kart és a különböző gombokat tiszta vízben, hogy eltávolítsa a tengelyre rakodó sót. Ne szedje szét tisztításhoz. A só megszáradása a tokon gyengítheti a működést. Használat után mindig mossa le a sót. HU 18

20 VM8068TA PT-EP10-inst-HU.book Page 19 Tuesday, October 30, :10 PM Szárítsa meg a tokot Miután lemosta tiszta vízzel, használjon egy szöszmentes, puha ruhát, amin nincs só, hogy letöröljön minden vízcseppet és teljesen szárítsa meg a tokot egy árnyékos, jól szellőző helyen. Ne használja hajszárító vagy hasonló eszköz meleg levegőjét és ne tegye ki a tokot közvetlen napfénynek, mert ez gyorsíthatja a tok alaki elváltozását és károsodását, valamint az O-gyűrű károsodását, ami vízszivárgáshoz vezethet. A tok törlésekor vigyázzon, ne karcolja meg. HU 19

21 VM8068TA PT-EP10-inst-HU.book Page 20 Tuesday, October 30, :10 PM 7. A vízhatlanság karbantartása Az O-gyűrű fogyóanyag. Minden használat előtt végezzen megfelelő karbantartást. Mindig legyen biztos abban, hogy elvégzi az O-gyűrű karbantartását, amit az alábbiakban ismertetünk. A karbantartás elhanyagolása vízszivárgás oka lehet. Homok és pormentes helyen végezze el, kézmosás és kézszárítás után. Távolítsa el az O-gyűrűt Nyissa ki a tokot és vegye ki az O-gyűrűt. Eljárás 1 Helyezze be az O-gyűrű eltávolítót az O-gyűrű és az O-gyűrűk közötti résbe. 2 Vigye az O-gyűrű eltávolítónak a hegyét az O-gyűrű alá. (Vigyázzon, ne károsítsa az árkot az O-gyűrű eltávolító hegyével.) 3 Emelje meg az O-gyűrűt, fogja meg az ujjbegyeivel, és húzza ki a tokból. Távolítson el minden szennyeződést, homokot stb. Miután vizuálisan ellenőrizte, hogy a szennyeződéseket eltávolította az O-gyűrűről, az ujjbegyével ellenőrizze az O-gyűrűk teljes kerületét, hogy ne maradjon odatapadt homok vagy más idegen anyag, és más sérülések, repedések. Távolítsa el az odatapadt idegen anyagokat az O-gyűrű vájatából egy tiszta ruhával, vagy vattacsomóval. Távolítsa el a tok minden felületéről, ami érintkezik az O-gyűrűvel, a homokot vagy szennyeződéseket. Ha éles tárgyat használ az O-gyűrű eltávolítására vagy az O-gyűrű vájatának tisztítására, a tok és az O-gyűrű sérülhet és vízszivárgást okozhat. Amikor az O-gyűrűt az ujjbegyével ellenőrzi, vigyázzon, ne karcolja meg az O-gyűrűt. Soha ne használjon alkoholt, benzint vagy hasonló oldószereket vagy vegyi mosószereket az O-gyűrű tisztítására. Ha ilyen vegyi anyagokat használ, lehetséges, hogy az O-gyűrű sérül, vagy a károsodása gyorsul. Helyezze fel el az O-gyűrűt Ellenőrizze, hogy nincs-e odatapadt idegen anyag, zsírozza be vékonyan a tartozék zsírral az O-gyűrűt és helyezze az O-gyűrűt a vájatba. Ennél a pontnál ellenőrizze, hogy az O-gyűrű nem lóg-e ki a vájatból. A termék tömítésekor győződjön meg arról, hogy hajszál, rost, homokszemcsék vagy egyéb idegen tárgy nem tapad nemcsak az O-gyűrűre, hanem az érintkezőfelületre sem (első fedőlap). Akár egyetlen hajszál vagy homokszemcse vízszivárgást okozhat. Kérjük, különös gondossággal ellenőrizze. HU 20

22 VM8068TA PT-EP10-inst-HU.book Page 21 Tuesday, October 30, :10 PM Hogyan kell bezsírozni az O-gyűrűt 1 Kizárólag Olympus kenőanyagot használjon minden O-gyűrűhöz. Győződjön meg arról, hogy az ujja és az O-gyűrű szennyeződéstől mentes és tegyen kb. 5 mm kenőanyagot az egyik ujjára. (5 mm a legmegfelelőbb mennyiség.) 2 Oszlassa el a kenőanyagot az O-gyűrű teljes kerületén. Oszlassa el a kenőanyagot az O-gyűrű teljes kerületén 3 ujjal. Legyen óvatos, ne használjon túlzott erőt, mert megkarcolhatja az O-gyűrűt. 3 Ellenőrizze, hogy az O-gyűrű karcolástól vagy egyenetlenségtől mentes. A kenőanyag eloszlatása után ellenőrizze vizuálisan és érintéssel, hogy az O-gyűrű nem karcolódott-e és a felülete sima-e. Ha bármilyen módon sérült, cserélje ki egy új O-gyűrűre. Mindig végezze el a vízhatlan funkció karbantartását, még akkor is, ha a tok minden használat után ki volt nyitva. A karbantartás elhanyagolása vízszivárgás oka lehet. Amennyiben hosszabb ideig nem használja a tokot, távolítsa el az O-gyűrűt a vájatból, hogy megelőzze az O-gyűrű alakváltozását, zsírozza be egy vékony réteg szilikonzsírral és tárolja műanyag zacskóban vagy hasonló eszközben. Példák az O-gyűrűre tapadó idegen anyagokra Haj Szálak Homokszemek A fogyóanyagok cseréje Az O-gyűrű fogyóanyag. A tok használatának számától függetlenül javasolt az O-gyűrű cseréje legalább évente egyszer. Az O-gyűrű károsodását gyorsítják a tárolási és használati körülmények. Cserélje ki az O-gyűrűt még az év lejárta előtt, ha sérülés, repedés jelét mutatja, vagy ha veszít rugalmasságából. Használjon eredeti Olympus szilikonzsírt, szilikagélt és O-gyűrűt. Ne próbálja meg az O-gyűrűt egyedül kicserélni. Ajánljuk az ellenőrzés időközönkénti elvégzését. HU 21

23 VM8068TA PT-EP10-inst-HU.book Page 22 Tuesday, October 30, :10 PM 8. Függelék Jellemzők Víz alatti tok Támogatott fényképezőgép Nyomásellenállás Fő alkotó anyagok Méretek Súly Víz alatti súly * Fenntartjuk a jogot a külső kinézet és a jellemzők előzetes értesítés nélküli megváltoztatására. A PT-EP10 szállított tartozékai O-gyűrű: POL-EP03 Szilikonzsír: PSOLG-2 Szilikagél: SILCA-5S LCD védősapka: PFUD-EP05 Testsapka: PBC-EP01 Szórótest: PTDP-EP05 Vakuablak-tető: PFC-EP05 O-gyűrű eltávolító: PTAC-05 Opcionális tartozékok PT-EP10 E-PL5 45 m mélységig Főtest: Polikarbonát O-gyűrű: Szilikongumi Szélesség 175 mm Magasság 154 mm Mélység 168 mm Kb g (fényképezőgép nélkül) Kb. 73 g (tiszta vízben) (beleértve a fényképezőgépet (vakuval), mm IIR lencsét, zoom szerkezetet, tükrözésgátló gyűrűt, elemeket, adathordozó kártyát, szórótestet, kézi szíjat és LCD védősapkát) Szilikonzsír: PSOLG-3 Víz alatti optikai kábel: PTCB-E02 Keret: PTBK-E01/PTBK-E02 Rövid kar: PTSA-02/PTSA-03 Víz alatti vaku: UFL-2/UFL-1 Víz alatti makró átalakító lencse: PTMC-01 Makró lencseadapter: PMLA-EP01 Zoom (fókusz) szerkezet: PPZR-EP01/PPZR-EP02/PPZR-EP03 Tükrözésgátló gyűrű: POSR-EP01/POSR-EP02/POSR-EP03/POSR-EP05 Ellensúly: PWT-1BA/PWT-1AD * Ha a PTBK-E01-et a tokkal együtt használja, a dedikált alátétek szükségesek a csavar oldalán. Ha olyan PTBK-E01 kerete van, amelyhez nem tartozék az alátét, kérjük, vegye fel a kapcsolatot az ügyfélszolgálattal. Tartozékok megvásárolhatók. A fentiekben leírt modelleken kívül más típus nem használható. HU 22
