1 Kommunikatív jelzőlámpák PHOENIX CONTACT Kft. H-2040 Budaörs, Gyár u. 2. (+36)-23/ /08/15 phoenixcontact.hu

2 Kommunikatív jelzőlámpák Áttekintés Az Északi-Keleti-tengeri csatorna zsilipberendezését egy modernizálási folyamat során új jelzőfényrendszerrel szerelték fel. A jelzőlámpák mostoha időjárási körülményeknek vannak kitéve. Ilyen az erős szél, a sós víz vagy a közvetlen napsugárzás. Ezeknek a követelményeknek a teljesítése érdekében az új oszlopokat a Phoenix Contact jelzőlámpáival szerelték fel. Az ipari kommunikációs technika megkönnyíti a LED-es technika karbantartását és használatát, energiamegtakarítást és magasabb fokú rendelkezésre állást kínál. Zsiliprendszer Kiel-Holtenauban Ügyfélprofil Az Északi-Keleti-tengeri csatorna az Elba torkolatát és a Kieli fördét köti össze, és akár 460 km-es kerülőt is megtakarít a hajóknak. A kereken 100 kilométer hosszú víziút keresztezi Schleswig-Holstein tartományt, és egyike a világ legforgalmasabb mesterséges hajóútvonalainak. Alkalmazás A kiel-holtenaui zsilipberendezést egy modernizálási folyamat során új jelzőfényrendszerrel szerelték fel. Az oszlopokra felszerelt lámpák piros, zöld és fehér fényekkel jelzik a közeledő hajóknak, hogy szabad-e a zsilipbe való behajózás. A felügyeleti funkciókhoz kizárólag az ipari szabványnak megfelelő komponenseket használunk. A jelzőlámpák mostoha időjárási körülményeknek vannak kitéve, és ezért különleges követelményeknek kell megfelelniük. Ilyen az erős szél, a sós víz vagy a közvetlen napsugárzás. Modern ipari kommunikációs technika alkalmazása teszi lehetővé azt, hogy az irányítóközpont mindig tájékoztatást kapjon a lámpák állapotáról. A karbantartáshoz ezen kívül egyszerű installálásra van szükség, a címek vagy résztvevő-azonosítók beállítása nélkül. Ez Biztos jelzések 2016/08/15 phoenixcontact.hu PHOENIX CONTACT 2/5

3 különösen fontos, ha a karbantartás során ki kell cserélni a lámpákat. Megoldás A zsilipben két új oszlopot 300-as LEDes jelzőlámpákkal láttak el, amelyek a karbantartó személyzetet állapot- és diagnosztikai információkkal támogatják. Ez ipari kommunikációs technika alkalmazásával lehetséges. A lámpák csatlakoztatása a Phoenix Contact M17-es hibrid dugaszaival történik. A hibrid dugaszok egyszerre csatlakoztatják a tápellátást és az adatvezetéket a lámpához. A téves csatlakoztatás ki van zárva. Az egyszerű installálás különösen fontos, ha a karbantartás során ki kell cserélni a lámpákat. Itt mutatkoznak meg az elektronikus típustábla előnyei, amely a kommunikációs kapcsolaton keresztül olvasható ki. A vezérlőegység ilyen módon fel tudja ismerni, hogy a megfelelő lámpa van-e csatlakoztatva. A készülék továbbítja pl. a szín, a méret és a sugárzási szög adatait. Hibás installálás vagy felcserélés esetén a vezérlőegység riasztójelzést ad, és megakadályozza a lámpa bekapcsolását. A lámpa és a LED-ek üzemóráinak rögzítése külön, ciklikusan a lámpában tárolva történik. A LED-es lámpa üzemi adatainak mobil lehívása 2016/08/15 phoenixcontact.hu PHOENIX CONTACT 3/5

4 LED-es technika számos előnnyel A lámpában a LED-es technika energiamegtakarítást és magasabb fokú rendelkezésre állást jelent. Ez utóbbi nemcsak a hosszabb élettartamból, hanem a lámpák különleges kapcsolásából is adódik. Ha egy LED kiesik, azt az áram-és feszültségfelügyelet azonnal észleli és jelzi a fölérendelt rendszer felé. Az irányító rendszer beállításának megfelelően a többi LED utánszabályozható az azonos fényteljesítmény eléréséhez. A LED-ek felügyeletén kívül a jelzőlámpákba két szórtfény-érzékelő van beépítve, amelyek jelzik, hogy bocsátanak-e ki fényt a LED-ek, illetve hogy milyen intenzíven világítanak. A jelzőlámpa üzembiztonságának minden körülmények közötti garantálása érdekében ezenkívül a hőmérsékletet is figyelik. Ha a lámpa hőmérséklete a megengedett tartomány fölé emelkedik, akkor csökken a fényteljesítmény, vagy akár lekapcsolásra is sor kerül. Ezt a funkciót tájékoztató és riasztójelzések támogatják. Ha a hőmérséklet lecsökken, akkor a lámpa a jelzés nyugtázása után újra bekapcsol. Hosszú élettartam a takarékos LED-es technikának köszönhetően Összegzés Az Északi-Keleti-tengeri csatorna fennakadásmentes működésében központi szerepet játszanak a két tenger magasságkülönbségét kiegyenlítő zsilipek. A Phoenix Contact LED-es jelzőlámpái révén könnyebbé válik a zsilipek karbantartása, mivel az üzemi adatok bármikor egyszerűen kiolvashatók. A karbantartó személyzetet állapot- és diagnosztikai információk támogatják, így mindig tudomása van a jelzőlámpák állapotáról. A lámpa további előnye a LED-es technika, amelynek segítségével energiatakarékosság és magasabb fokú rendelkezésre állás érhető el. Termékek Megnevezés Típus Cikkszám 300-as piros jelzőlámpa CSD-SL 300 RD as zöld jelzőlámpa CSD-SL 300 GN as fehér jelzőlámpa CSD-SL 300 WH /08/15 phoenixcontact.hu PHOENIX CONTACT 4/5

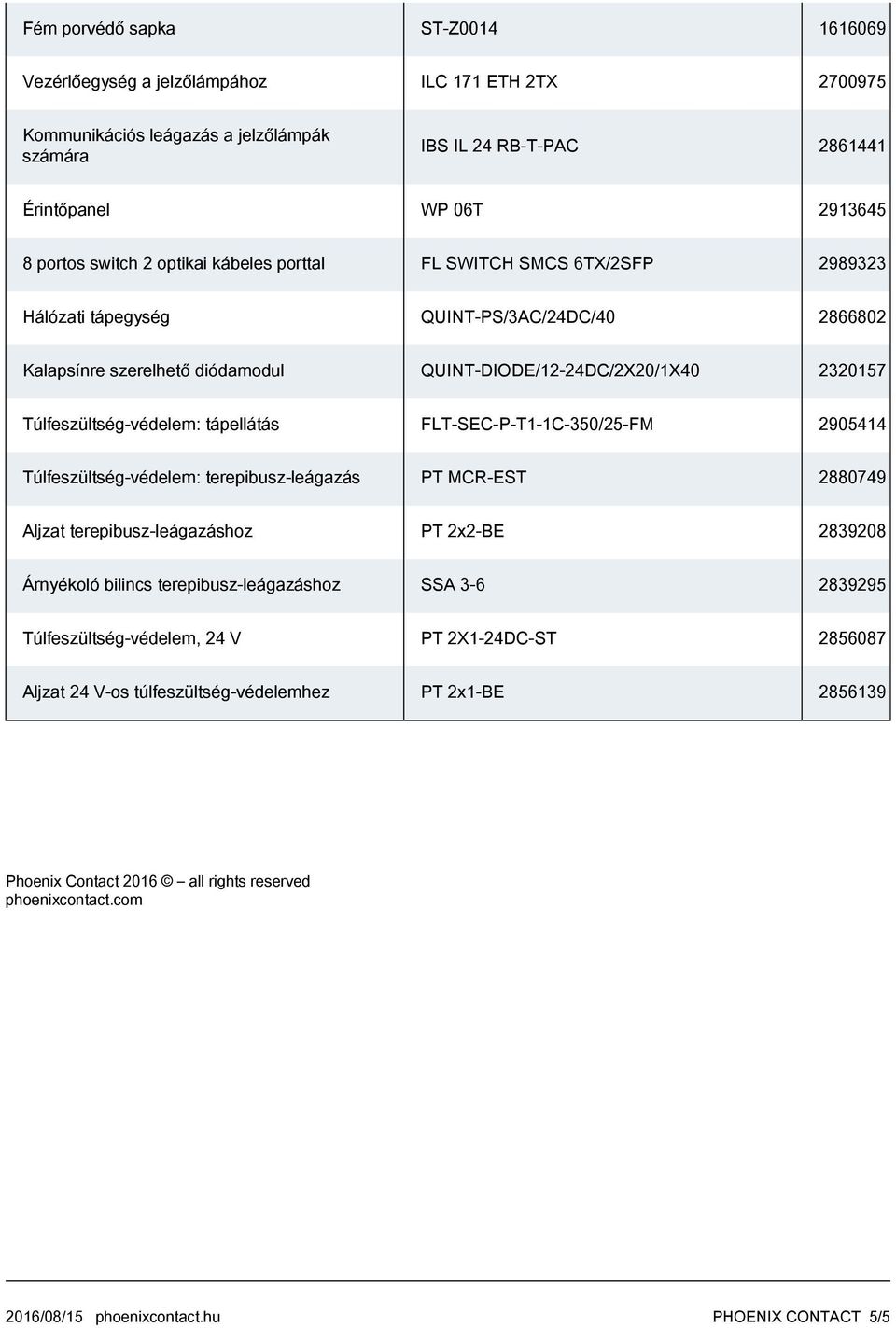

5 Fém porvédő sapka ST-Z Vezérlőegység a jelzőlámpához ILC 171 ETH 2TX Kommunikációs leágazás a jelzőlámpák számára IBS IL 24 RB-T-PAC Érintőpanel WP 06T portos switch 2 optikai kábeles porttal FL SWITCH SMCS 6TX/2SFP Hálózati tápegység QUINT-PS/3AC/24DC/ Kalapsínre szerelhető diódamodul QUINT-DIODE/12-24DC/2X20/1X Túlfeszültség-védelem: tápellátás FLT-SEC-P-T1-1C-350/25-FM Túlfeszültség-védelem: terepibusz-leágazás PT MCR-EST Aljzat terepibusz-leágazáshoz PT 2x2-BE Árnyékoló bilincs terepibusz-leágazáshoz SSA Túlfeszültség-védelem, 24 V PT 2X1-24DC-ST Aljzat 24 V-os túlfeszültség-védelemhez PT 2x1-BE Phoenix Contact 2016 all rights reserved phoenixcontact.com 2016/08/15 phoenixcontact.hu PHOENIX CONTACT 5/5
