1 SMOOTH LINE HENGEREK JELLEMZŐ ALKALMAZÁSAI Az élelmiszeripari alkalmazások jelentős részében a berendezés elemei közvetlenül is kapcsolatba kerülhetnek az élelmiszerrel valamint a tisztítószerekkel. A felhasznált elemeknek éppen ezért ezekkel a hatásokkal szemben ellenállóknak kell lenniük és ki kell állniuk a mosás próbáját is (IP66/IP67), valamint a higiéniai előírásokat is teljesíteniük kell (felhasznált anyagok nem lehetnek mérgezők, az elemen szennyeződések nem rakódhatnak le). Norgren SMOOTH LINE hengerei teljesítik ezeket a magas követelményeket, kiválóan tisztíthatók és fertőtleníthetők, így kiválóan megfelelnek az élelmiszeripari, vegyipari és gyógyszeripari alkalmazásoknak.

A felhasznált elemeknek éppen ezért ezekkel a hatásokkal szemben ellenállóknak kell lenniük és ki kell állniuk a mosás próbáját is (IP66/IP67), valamint a higiéniai

2 AUSZTRÁLIA Tel: Fax: enquiry@norgren.com.au AUSZTRIA Tel: Fax: enquiry@at.norgren.com BELGIUM & LUXEMBOURG Tel: Fax: enquiry@be.norgren.com BRAZÍLIA Tel: Fax: vendas@norgren.com.br CSEHORSZÁG Tel: Fax: enquiry@cz.norgren.com DÁNIA Tel: Fax: norgren@norgren.dk EGYESÜLT KIRÁLYSÁG Tel: Fax: enquiry@uk.norgren.com FINNORSZÁG Tel: Fax: arki@imi norgren.fi FRANCIAORSZÁG Tel: Fax: norgren@norgren.fr HOLLANDIA Tel: Fax: enquiry@nl.norgren.com HONG KONG Tel: Fax: enquiry@hk.norgren.com INDIA Tel: Fax: pneumatics@norgren.co.in IRORSZÁG Tel: Fax: norgren@indigo.ie JAPÁN Tel: Fax: Japan@imi norgren.com KANADA Tel: Fax: /8273 inquiry@norgrencanada.com KELET-EURÓPA Tel: Fax: /124 enquiry@at.norgren.com KÍNA Tel: Fax: norgren@online.sh.cn LENGYELORSZÁG Tel: Fax: biuro@pl.norgren.com MAGYARORSZÁG Tel: Fax: info@norgren.hu MALÁJZIA Tel: Fax: enquiry@norgren.com.my MEXIKÓ Tel: Fax: neumatica@norgren.com.mx NÉMETORSZÁG Tel: Fax: info@norgren.de NORVÉGIA Tel: Fax: norgren@norgren.no OLASZORSZÁG Tel: Fax: d.aziendale@norgrenitalia.it SZLOVÉNIA Tel: Fax: info@si.norgren.com SPANYOLORSZÁG Tel: Fax: norgren@norgren.es SVÁJC Tel: Fax: norgren@norgren.ch SVÉDORSZÁG Tel: Fax: info@norgren.se SZINGAPÚR Tel: Fax: /17 enquiry@sg.norgren.com ÚJ ZÉLAND Tel: Fax: enquiry@norgren.co.nz USA Tel: Fax: inquiry@usa.norgren.com Nemzetközi kereskedői hálózatunk is vevűink rendelkezésére áll. A Norgren "földgömb", a Norgren és az IMI jelölés védjegyzett. IMI Norgren Limited Norgren kötelessége a termékek folyamatos fejlesztése, ennek érdekében Norgren minden előzetes értesítési kötelezettség nélkül fenntartja a jogot a gyártmányban felhasznált anyagok és szerkezeti kialakítások megváltoztatására. Magyarországi képviselet telefonszáma (06-1) z6710 HU/04/04 AZ IMI csoport tagja

dk EGYESÜLT KIRÁLYSÁG Tel: +44 1543 265 000 Fax: +44 1543 265 811 enquiry@uk.norgren.com FINNORSZÁG Tel: +358 95 712 140 Fax: +358 95 712 1440 arki@imi norgren.

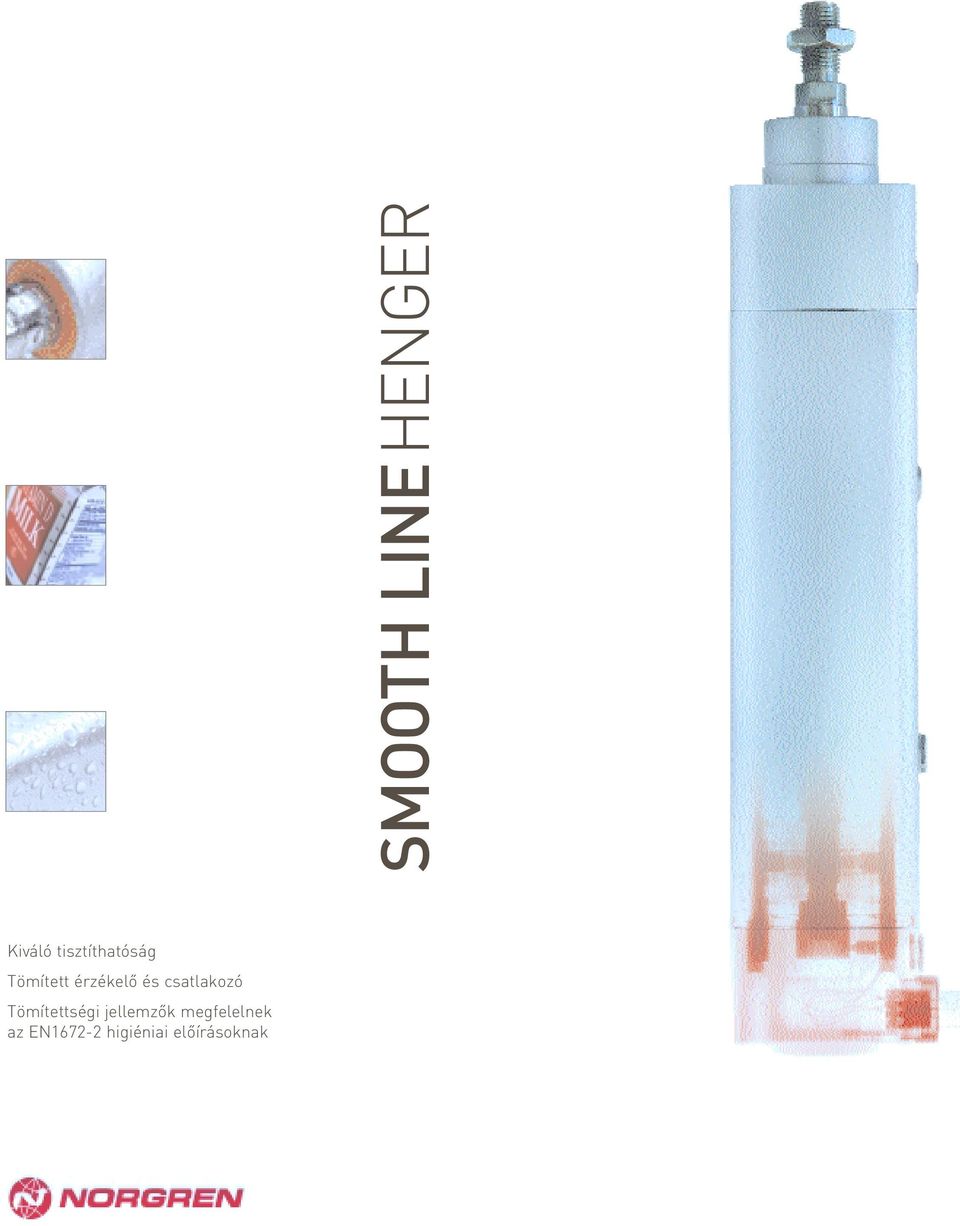

3 SMOOTH LINEHENGER Kiváló tisztíthatóság Tömített érzékelő és csatlakozó Tömítettségi jellemzők megfelelnek az EN higiéniai előírásoknak

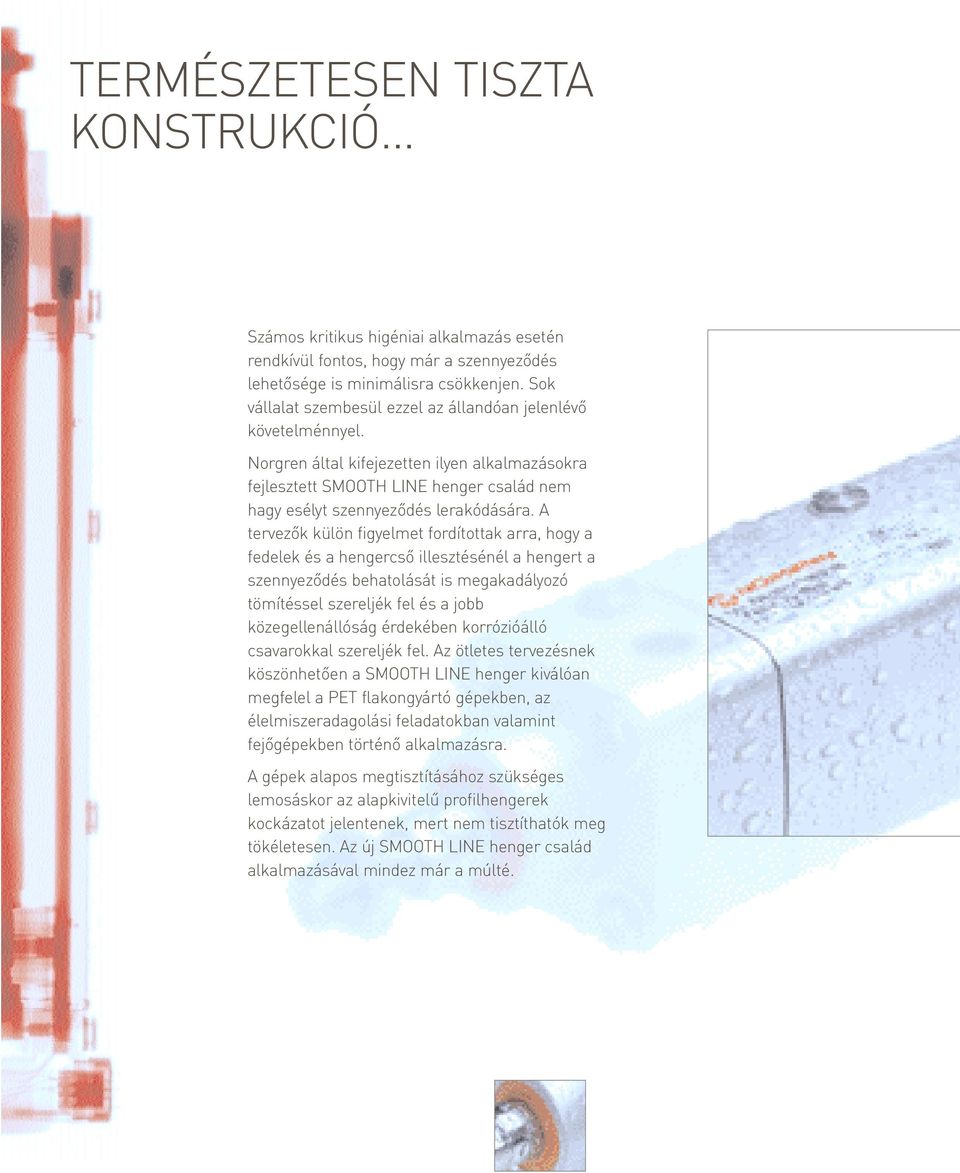

4 TERMÉSZETESEN TISZTA KONSTRUKCIÓ... Számos kritikus higéniai alkalmazás esetén rendkívül fontos, hogy már a szennyeződés lehetősége is minimálisra csökkenjen. Sok vállalat szembesül ezzel az állandóan jelenlévő követelménnyel. Norgren által kifejezetten ilyen alkalmazásokra fejlesztett SMOOTH LINE henger család nem hagy esélyt szennyeződés lerakódására. A tervezők külön figyelmet fordítottak arra, hogy a fedelek és a hengercső illesztésénél a hengert a szennyeződés behatolását is megakadályozó tömítéssel szereljék fel és a jobb közegellenállóság érdekében korrózióálló csavarokkal szereljék fel. Az ötletes tervezésnek köszönhetően a SMOOTH LINE henger kiválóan megfelel a PET flakongyártó gépekben, az élelmiszeradagolási feladatokban valamint fejőgépekben történő alkalmazásra. A gépek alapos megtisztításához szükséges lemosáskor az alapkivitelű profilhengerek kockázatot jelentenek, mert nem tisztíthatók meg tökéletesen. Az új SMOOTH LINE henger család alkalmazásával mindez már a múlté.

A tervezők külön figyelmet fordítottak arra, hogy a fedelek és a hengercső illesztésénél a hengert a szennyeződés behatolását is megakadályozó tömítéssel szereljék fel és a jobb közegellenállóság

5 HENGERKIVITELEK PVA/ SMOOTHLINE HENGERSOROZAT Az alapkivitelű henger jellemző szép példája a tervezés és kivitelezés összhangjának, amelyet a fedelek és a hengercső kivitelezése is jól mutat. A vegyipari, gyógyszeripari, élelmiszeripari alkalmazások követelményeinek messzemenőkig megfelelnek az alkalmazott korrózióálló anyagok. A PVA sorozat szállítható a löketvégi érzékeléshez beépített mágneses érzékelővel vagy anélkül KA/8000 KORACÉL HENGEREK ISO hengercsalád, amely a legagresszívabb körülmények között is megállja a helyét. Alkalmazott anyagok AISI 303, 304 és 316 koracélok. PRA/ PROFILHENGER CSALÁD Az alapkivitelű henger család számos előnyt rejt magában. Különleges üreges profil védi a nagy szilárdságú összehúzó csavarokat a környezeti behatásoktól, és valamennyi méretre külön felerősítő elem nélkül szerelhetők fel a löketvég helyzet érzékelésére szolgáló érzékelők.

A PVA sorozat szállítható a löketvégi érzékeléshez beépített mágneses érzékelővel vagy anélkül KA/8000 KORACÉL HENGEREK ISO hengercsalád, amely a legagresszívabb körülmények között is megállja a

6 A SMOOTH LINE HENGER CSALÁD ELŐNYEI A Védelem por, vegyszerek és folyadékok ellen Az új típusú poliuretán tömítő/lehúzó gyűrűk hosszú élettartamot és karbantartásmentes üzemelést biztosítanak. B Könnyű tisztíthatóság Löketvégcsillapítás és érzékelő helyzet beállító csavarjai koracélból készültek és teflontömítéssel tömítettek. C Mágneses érzékelők egyszerűen azonosíthatók Elektromos csatlakozó LED kijelzéssel (mellső és hátsó érzékelők eltérő színnel kijelezve) D Tömített koracél anya véd a szennyeződés behatolásától Védettségi osztály IP66/IP67 B E Gyors szerelhetőség Egyetlen egy M12x1 koracél elektromos csatlakozó a két érzékelőhöz F Egyszerűen állítható mágneses kapcsolók A tisztíthatóság és az IP66/IP67 védettség messzemenő megőrzése mellett nagyfokú állíthatóság A G SMOOTH LINE A sima kivitelű, eloxált alumínium hengercső és fedél optimális tisztíthatóságot és korrózióállóságot biztosít. H Tömített, tehát nem hatolhat be folyadék a henger belsejébe A hengerfedelek és a hengercső egyedülállóan ötletes tömítései IP66/IP67 védettséget biztosítanak a henger belső alkatrészeinek. I Teljes tömítettség Választható kivitelként hengerfedél zárócsavarok védik az összehúzó csavarokat. I H PVA/ SMOOTH LINE HENGERSOROZAT A henger tömítései megfelelnek az EN szabványoknak (Az élelmiszeripari és üdítőital ipari gépek tervezésének higiéniai előírásai). Hátsó szemes felerősítés választható kivitel. Sima és legömbölyített kivitelű henger profilcső burkolja a nagyszilárdságú összehúzó csavarokat.

C Mágneses érzékelők egyszerűen azonosíthatók Elektromos csatlakozó LED kijelzéssel (mellső és hátsó érzékelők eltérő színnel kijelezve) D Tömített koracél anya véd a szennyeződés behatolásától

7 C D E Alapkivitel Fedélbe épített R típusú hátsó szem, széles Alacsony súrlódási jellemzők, hosszú élettartam Glacier vezetőcsapágyak már alapkivitelben is G F ALKALMAZHATÓ MOSÓFOLYADÉKOK A henger garantáltan ellenáll az alábbi mosófolyadékoknak: Henkel Ecolab (Németország) P3-topax 12 P3-topax 52 P3-topax 91 P3-topax 99 P3-topactive LA

ALKALMAZHATÓ MOSÓFOLYADÉKOK A henger garantáltan ellenáll az alábbi

8 HENGERTARTOZÉKOK Opcióként fedélbe épített széles hátsó szem is szállítható (R felerősítés) Mellső (B) és hátsó (G) peremes felerősítések Peremes talp -C Hátsó szem, széles -R Hátsó gömbcsuklós csapágyszem-ur Hátsó villás tengelycsap D Bak, széles SW (D felerősítéshez) Bak, gömbfejes US (D2 felerősítéshez) Hátsó villás tengelycsap D Tömített zárócsavar hengerfedélhez (4 db) Menetes csapok A (4db) Rúdvilla F Bak, keskeny SS (F felerősítéshez) Gömbcsuklós csapágyszem UF Szögkiegyenlítő AK Műanyag Compfit push-in gyorscsatlakozók (C0 sorozat) Koracél push-in fitting gyorscsatlakozók (S0 sorozat) Csatlakozókábel két LED-del MŰSZAKI ADATOK Közeg: Szűrt, olajköddel kent vagy olajködkenés nélküli sűrített levegő Szabványok: ISO6431, VDMA24562, NFE Működés: Kétoldali működésű henger mágnesdugattyúval vagy mágnesdugattyú nélkül, beépített végállásérzékelőkkel vagy anélkül, állítható löketvégcsillapítással Üzemi nyomás: bar Üzemi hőmérséklet: -20 C C max. +2 C-nál alacsonyabb környezeti hőmérséklet esetén egyeztessen műszaki osztályunkkal Hengerátmérők: 32, 40, 50, 63, 80 és 100mm Löketek: Szabványosak, mm Nem szabványos löketek mm mérettartományban szállíthatók Védettség: IP66/IP67 ANYAGOK: Hengercső és hengerfedelek: natúr eloxált alumínium Dugattyúrúd, dugattyúrúd anya, összehúzó csavaranya, tömített zárócsavar és hengercső/fedél külső tömítés, M12x1 menetes csatlakozó háza: X10CrNiS 18 9 (AISI 303 vagy ) Tömített zárócsavar tömítése: teflon (PTFE) Dugattyú és dugattyúrúd tömítések: poliuretán (PU)O-gyűrűk: nitril (NBR)

hengerfedélhez (4 db) Menetes csapok A (4db) Rúdvilla F Bak, keskeny SS (F felerősítéshez) Gömbcsuklós csapágyszem UF Szögkiegyenlítő AK Műanyag Compfit push-in gyorscsatlakozók (C0 sorozat) Koracél
