1 Kiváló átfolyási értékek (max. 1000Nl/perc) Egyedi, multipólusú és feldbuszos csatlakozások Széleskörű alkalmazási lehetőségek Egyszerű kiválasztás, könnyű beépíthetőség Sok millió változat választható VM SZELEPSZIGET SOROZAT

2 VERSENYELŐNYBEN A VM SZELEPSZIGET SOROZATTAL

3 VM SZELEPSZIGET SOROZAT 03 NORGREN VM SOROZATÚ SZELEPSZIGETEI 10MM ÉS 15MM SZÉLESSÉGBEN KÉSZÜLNEK. MINDKÉT SZELEPSZIGETET KIVÁLÓ ÁTFOLYÁSI ÉRTÉKEK JELLEMZIK. AZ ELEKTROMOS CSATLAKOZÁS TÍPUSÁT TEKINTVE EGYEDI, MULTIPÓLUSÚ ÉS FELDBUSZOS CSATLAKOZÁS (VALAMENNYI JÁRATOS PROTOKOLLHOZ) SZÁLLÍTHATÓ. Felerősítés típusa szabadon választható a DIN-sín, menetes panelfurat vagy átmenő furat közül. A szelephelyek száma multipólus, vagy buszrendszer , egyedi kábelezéssel között konfigurálható, unistabil vagy bistabil szelepváltozatokkal, kézi segédműködtetéssel, és a csőcsatlakozási méretek is számos változatban rendelhetők. Mindent összeszámolva 15 millió féle összeállítás lehetséges. Mindezek ellenére a kiválasztás nagyon egyszerű. Norgren honlapjára telepített számítógépes program segítségével a kívánt változat megtervezhető, és egyidejűleg a sziget tájékoztató ára is lekérdezhető. A 2D-s és 3D-s rajzok 13 különféle formátumban tölthetők le a honlapról.. VM SZELEPSZIGET SOROZAT - AZ IGAZI CSALÁD VM10-10mm szélességű szelep, max. 430Nl/perc átfolyási értékkel. A szelepsziget tervezésénél fogva is kiválóan alkalmazható számos ipari területen. A rendelhető változatok és tartozékok széles választéka biztosítja, hogy az igényeinek valóban megfelelő szigetet állíthassa össze. VM15-15mm szélességű, max. 1000Nl/perc jellemző átfolyási értékkel. Ez a sorozat valamennyi, a VM10- nél megismert változatot tartalmazza, továbbá, a nagy átfolyású alkalmazásoknál keresett többnyomású üzemeltetési opciót is. A VM10-hez hasonlóképpen, a kiválasztáshoz a honlapon elhelyezett számítógépes program vevőink rendelkezésére áll, csak keresse fel mielőbb internetes oldalunkat:

4 04 VM SZELEPSZIGET SOROZAT VM SZELEPSZIGET SOROZAT ALKALMAZÁSAI CSOMAGOLÁSTECHNIKA Ebben az iparágban nehéz olyan berendezést elképzelni, amelyben a VM sorozat ne állná meg a helyét. A kiváló tulajdonságú műanyagból tervezett, nagy közegállóságú és elektromos védettségű szelep számára nem jelent gondot a gyakori vegyszeres lemosás. A gyors működés mellett a szigetre jellemző a nagy ismétlési kapcsolási pontosság is, amely lehetővé teszi a rendkívül rövid ciklusidejű üzemeltetéseket. FÉLVEZETŐGYÁRTÁS Ez az iparág különleges követelményeket támaszt az alkalmazott berendezésekkel szemben. Annak érdekében, hogy a VM sorozat mindezeknek maradéktalanul eleget tudjon tenni, a szelepeket a SEMI E10 előírásoknak megfelelő megbízhatósági tesztekkel ellenőrizzük. A szigetek csomagolása is megfelel az iparági SEMI előírásoknak. A szigetek különlegessége, hogy egy szelephelyre 2db 3/2-utú szelep is szerelhető, csökkentve a beépítési méreteket. A VM10 sorozat szelepei opcionálisan külső villamos reteszeléssel ( a PLC-s vezérléstől függetlenül ) letilthatóak, ami biztonsági működtetések szervezésénél számos esetben előírás lehet, vagy nagy előnyt jelent. PAPÍR- ÉS NYOMDAIPAR A VM10 szelepek - kiváló alapanyag tulajdonságaiknak köszönhetően - erősen párás közegben sem deformálódnak. A papíriparban szokásos feszítési alkalmazásoknál fontos szempont a többnyomású üzemeltetés, amelyben a VM10 egészen kiemelkedő jellemzőkkel rendelkezik. A két méretsorozat szerint választható átfolyási teljesítménnyel a hengerek és beavatkozó szervek széles választéka üzemeltethető gazdaságosan.

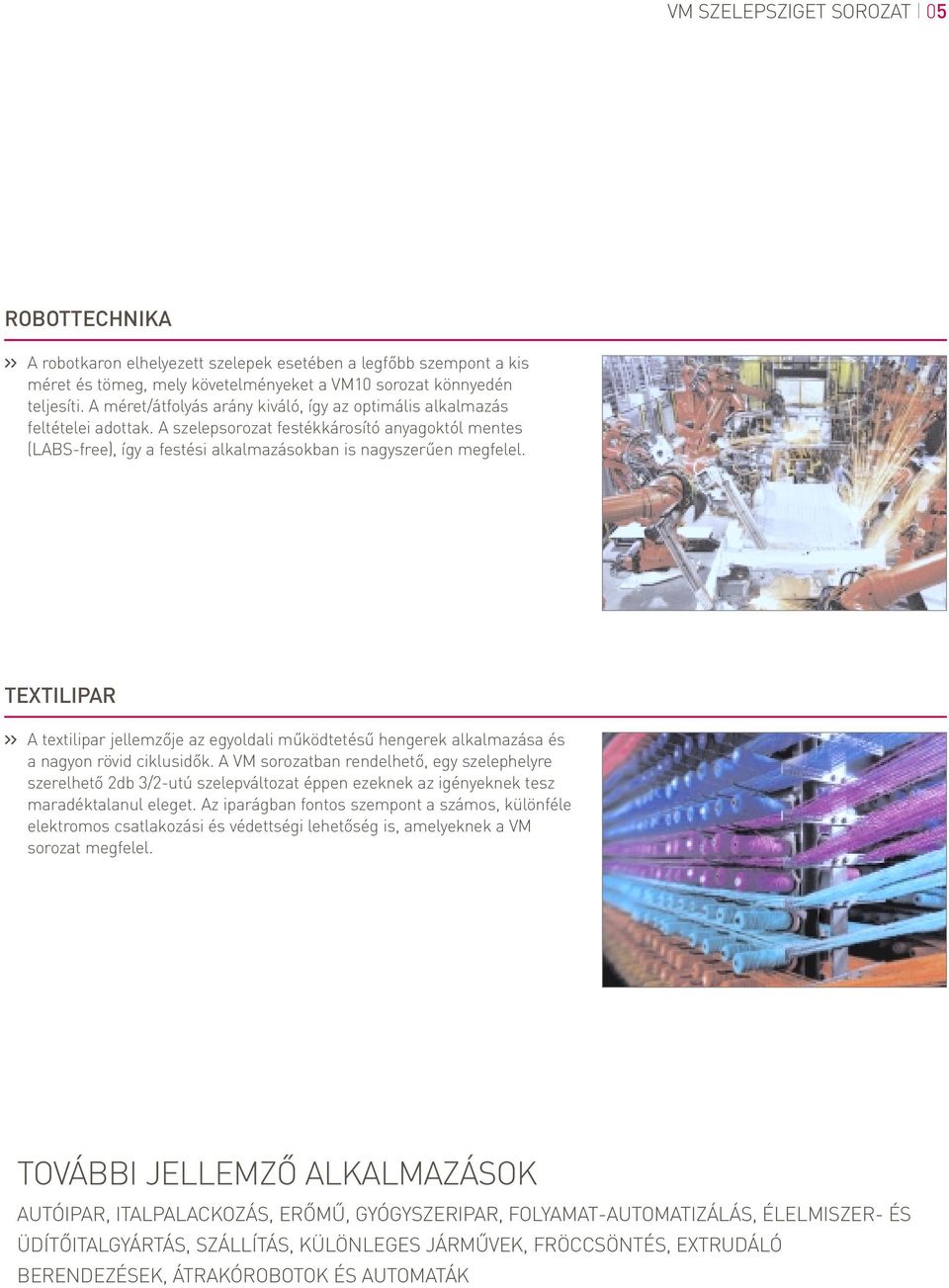

5 VM SZELEPSZIGET SOROZAT 05 ROBOTTECHNIKA A robotkaron elhelyezett szelepek esetében a legfőbb szempont a kis méret és tömeg, mely követelményeket a VM10 sorozat könnyedén teljesíti. A méret/átfolyás arány kiváló, így az optimális alkalmazás feltételei adottak. A szelepsorozat festékkárosító anyagoktól mentes (LABS-free), így a festési alkalmazásokban is nagyszerűen megfelel. TEXTILIPAR A textilipar jellemzője az egyoldali működtetésű hengerek alkalmazása és a nagyon rövid ciklusidők. A VM sorozatban rendelhető, egy szelephelyre szerelhető 2db 3/2-utú szelepváltozat éppen ezeknek az igényeknek tesz maradéktalanul eleget. Az iparágban fontos szempont a számos, különféle elektromos csatlakozási és védettségi lehetőség is, amelyeknek a VM sorozat megfelel. TOVÁBBI JELLEMZŐ ALKALMAZÁSOK AUTÓIPAR, ITALPALACKOZÁS, ERŐMŰ, GYÓGYSZERIPAR, FOLYAMAT-AUTOMATIZÁLÁS, ÉLELMISZER- ÉS ÜDÍTŐITALGYÁRTÁS, SZÁLLÍTÁS, KÜLÖNLEGES JÁRMŰVEK, FRÖCCSÖNTÉS, EXTRUDÁLÓ BERENDEZÉSEK, ÁTRAKÓROBOTOK ÉS AUTOMATÁK

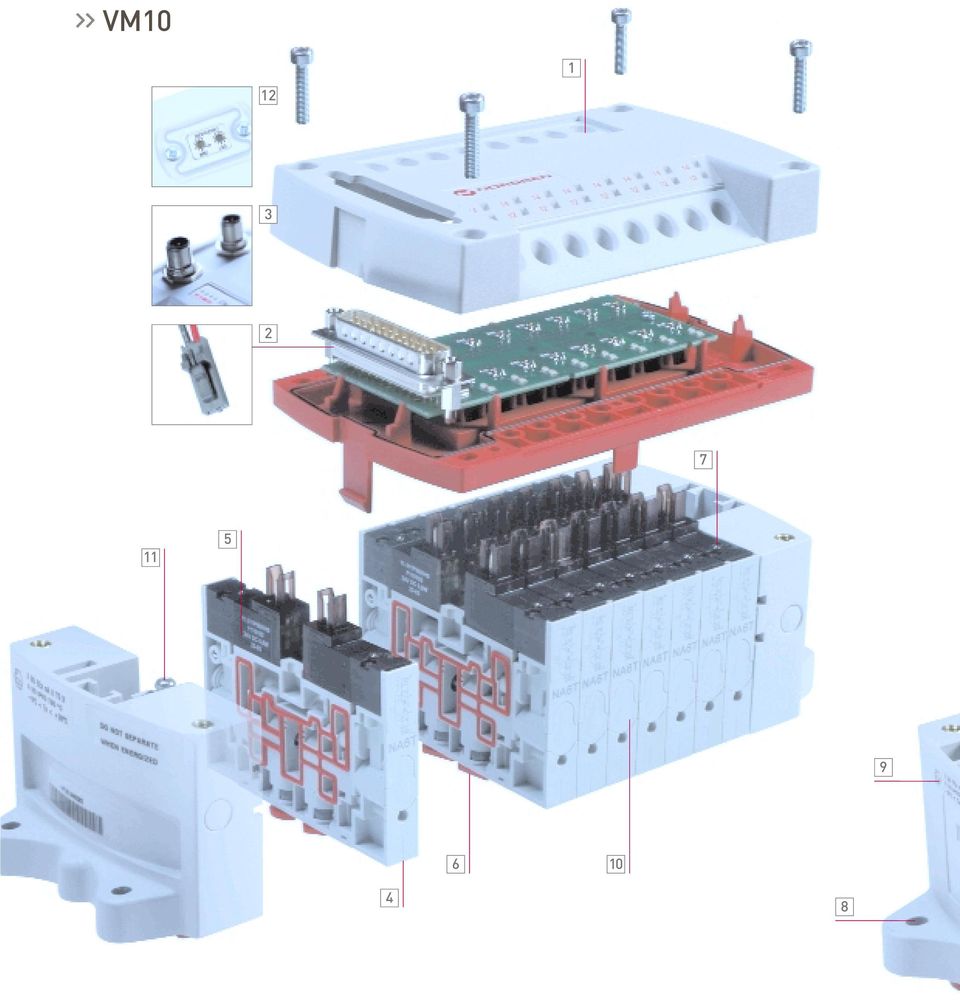

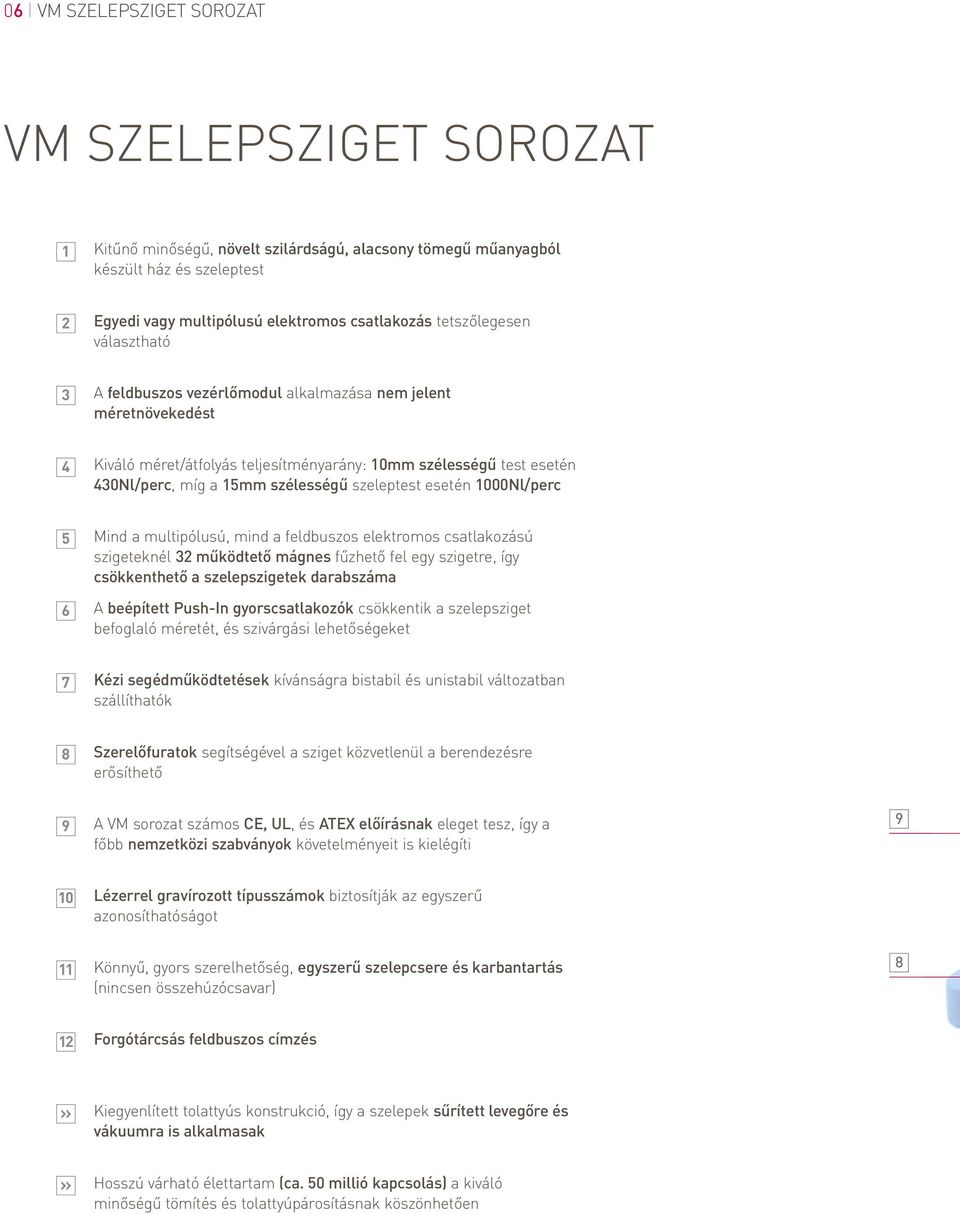

6 06 VM SZELEPSZIGET SOROZAT VM SZELEPSZIGET SOROZAT 1 Kitűnő minőségű, növelt szilárdságú, alacsony tömegű műanyagból készült ház és szeleptest 2 Egyedi vagy multipólusú elektromos csatlakozás tetszőlegesen választható 3 A feldbuszos vezérlőmodul alkalmazása nem jelent méretnövekedést 4 Kiváló méret/átfolyás teljesítményarány: 10mm szélességű test esetén 430Nl/perc, míg a 15mm szélességű szeleptest esetén 1000Nl/perc 5 6 Mind a multipólusú, mind a feldbuszos elektromos csatlakozású szigeteknél 32 működtető mágnes fűzhető fel egy szigetre, így csökkenthető a szelepszigetek darabszáma A beépített Push-In gyorscsatlakozók csökkentik a szelepsziget befoglaló méretét, és szivárgási lehetőségeket 7 Kézi segédműködtetések kívánságra bistabil és unistabil változatban szállíthatók 8 Szerelőfuratok segítségével a sziget közvetlenül a berendezésre erősíthető 9 A VM sorozat számos CE, UL, és ATEX előírásnak eleget tesz, így a főbb nemzetközi szabványok követelményeit is kielégíti 9 10 Lézerrel gravírozott típusszámok biztosítják az egyszerű azonosíthatóságot 11 Könnyű, gyors szerelhetőség, egyszerű szelepcsere és karbantartás (nincsen összehúzócsavar) 8 12 Forgótárcsás feldbuszos címzés» Kiegyenlített tolattyús konstrukció, így a szelepek sűrített levegőre és vákuumra is alkalmasak» Hosszú várható élettartam (ca. 50 millió kapcsolás) a kiváló minőségű tömítés és tolattyúpárosításnak köszönhetően

7 VM

8 VM

9 VM SZELEPSZIGET SOROZAT 09 VÁLASZTHATÓ TARTOZÉKOK ÉS SZELEPVÁLTOZATOK A VM sorozathoz kiválóan illeszkedik az FD67 I/O modulrendszer, amellyel illeszthetők a feldbuszos rendszer további ki- és bemenetei Pótlólagosan (szerszám) nélkül felszerelhető kézi segédműködtetés A VM10 sorozat szelepei opcionálisan külső villamos reteszeléssel letilthatóak (biztonsági előírások) Kábelek, csatlakozók és elektromos tartozékok Közbenső betáplap többnyomású üzemhez Opcióként szállítható szelep azonosító tábla teszi lehetővé a pontos jelölést DIN-sín felerősítési lehetőség Pneumapole alaplap, amelynek segítségével a szelepsziget alaplapra csatlakoztatható és karbantartáskor a csővezetéki csatlakozások megbontása nélkül is szerelhető

10 10 VM SZELEPSZIGET SOROZAT VM SZELEPSZIGET SOROZAT KONFIGURÁLÁS Pontosan azt választhatja, amire szüksége van, mert mindezt megtalálja a honlapunkra telepített, egyszerűen kezelhető számítógépes programban:» 260 típust kínálunk, 5/2 és 5/3 valamint 2x3/2 (NC/NO választható) kivitelben» 7 különféle csatlakozó méret szelepenként» egyedi, multipólusú vagy feldbuszos vezérlések szállíthatóak» belső (intern) vagy külső (extern) elő vezérlésű változatok rendelhetőek» többnyomású üzemre alkalmas összeállítások» 4 különféle méretű bemeneti és kipufogóági csatlakozás» többféle felerősítési opció» tartozékok széles választéka A GYÁRTMÁNYVÁLASZTÉK KÖZEL FÉLE VÁLTOZATOT TARTALMAZ.» A konfigurátor program segítségével 2D-s és 3D-s rajzok letölthetők 13 különböző formátumban» Többnyelvű, letölthető katalóguslapok és kezelési utasítások Látogassa meg honlapunkat és keresse irodánkat, munkatársainkat a (1) telefonszámon.

11 VM SZELEPSZIGET SOROZAT 11 A szelepsziget ellenőrzésénél a szelepkonfigurátor program összeköttetésben van az automata tesztberendezéssel, így biztosítható, hogy a megrendelő pontosan azt a szigetet kapja meg, amelyet saját maga választott ki.

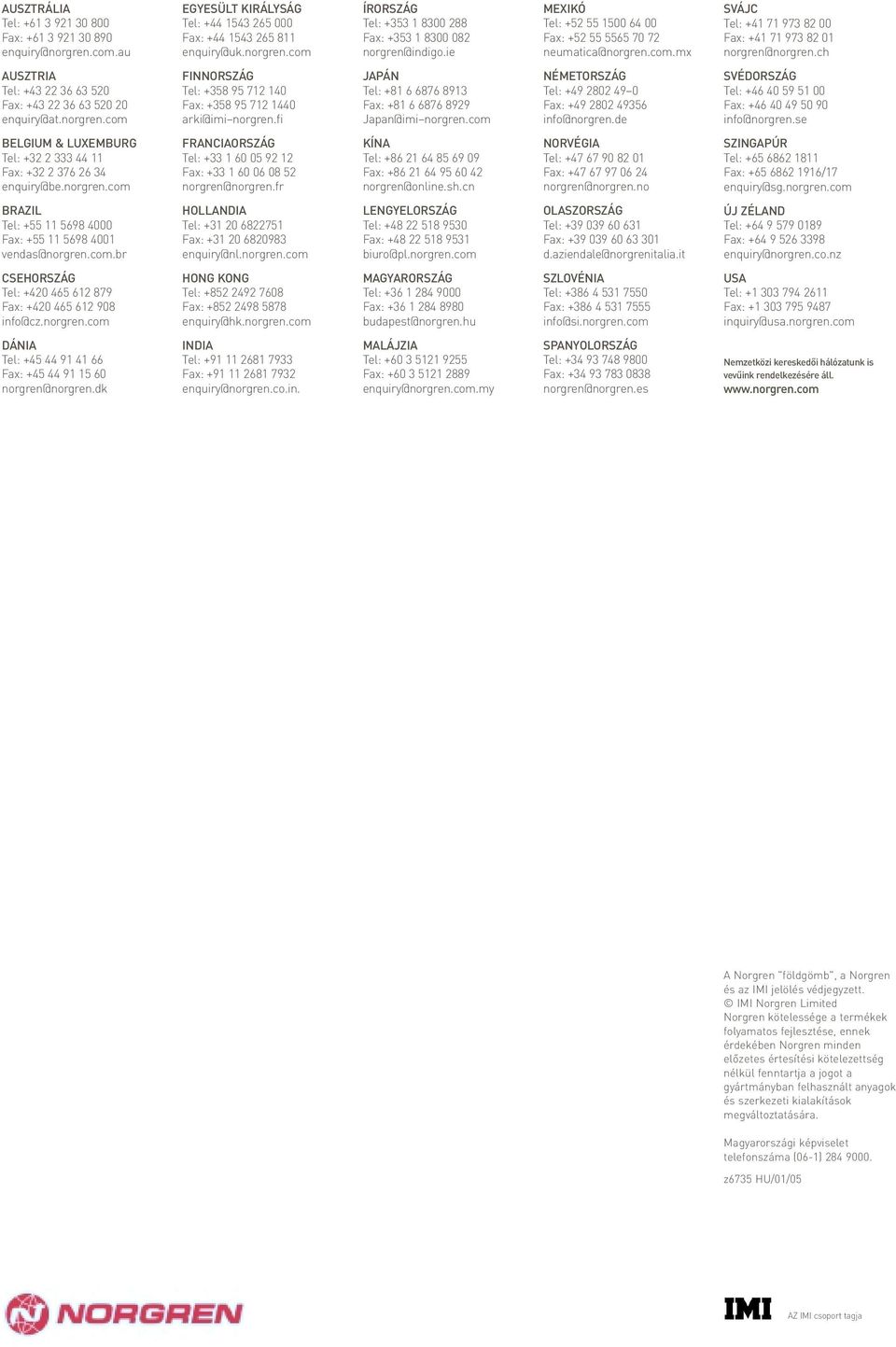

12 AUSZTRÁLIA Tel: Fax: enquiry@norgren.com.au AUSZTRIA Tel: Fax: enquiry@at.norgren.com BELGIUM & LUXEMBURG Tel: Fax: enquiry@be.norgren.com BRAZIL Tel: Fax: vendas@norgren.com.br CSEHORSZÁG Tel: Fax: info@cz.norgren.com DÁNIA Tel: Fax: norgren@norgren.dk EGYESÜLT KIRÁLYSÁG Tel: Fax: enquiry@uk.norgren.com FINNORSZÁG Tel: Fax: arki@imi norgren.fi FRANCIAORSZÁG Tel: Fax: norgren@norgren.fr HOLLANDIA Tel: Fax: enquiry@nl.norgren.com HONG KONG Tel: Fax: enquiry@hk.norgren.com INDIA Tel: Fax: enquiry@norgren.co.in. ÍRORSZÁG Tel: Fax: norgren@indigo.ie JAPÁN Tel: Fax: Japan@imi norgren.com KÍNA Tel: Fax: norgren@online.sh.cn LENGYELORSZÁG Tel: Fax: biuro@pl.norgren.com MAGYARORSZÁG Tel: Fax: budapest@norgren.hu MALÁJZIA Tel: Fax: enquiry@norgren.com.my MEXIKÓ Tel: Fax: neumatica@norgren.com.mx NÉMETORSZÁG Tel: Fax: info@norgren.de NORVÉGIA Tel: Fax: norgren@norgren.no OLASZORSZÁG Tel: Fax: d.aziendale@norgrenitalia.it SZLOVÉNIA Tel: Fax: info@si.norgren.com SPANYOLORSZÁG Tel: Fax: norgren@norgren.es SVÁJC Tel: Fax: norgren@norgren.ch SVÉDORSZÁG Tel: Fax: info@norgren.se SZINGAPÚR Tel: Fax: /17 enquiry@sg.norgren.com ÚJ ZÉLAND Tel: Fax: enquiry@norgren.co.nz USA Tel: Fax: inquiry@usa.norgren.com Nemzetközi kereskedői hálózatunk is vevűink rendelkezésére áll. A Norgren "földgömb", a Norgren és az IMI jelölés védjegyzett. IMI Norgren Limited Norgren kötelessége a termékek folyamatos fejlesztése, ennek érdekében Norgren minden előzetes értesítési kötelezettség nélkül fenntartja a jogot a gyártmányban felhasznált anyagok és szerkezeti kialakítások megváltoztatására. Magyarországi képviselet telefonszáma (06-1) z6735 HU/01/05 AZ IMI csoport tagja
