1 2. A GYÁRTÁSI FOLYAMAT TERVEZÉSÉNEK ALAPJAI Gyártástervezés alatt a gyártás fő- és segédfolyamatainak tervezését értjük, mégpedig olyan mélységben, amilyen a gyártórendszer tervezéséhez és a gyártás szervezéséhez szükséges. A gyártás technológiai folyamatainak tervezése gyártás tárgyának tulajdonságát közvetlenül befolyásoló állapotváltozási folyamatok tervezésére irányul. Technológiai előtervezés: technológia-helyességi vizsgálata, előgyártmány megválasztása és tervezése, ráhagyás számítás. t Előgyártási technológiák tervezése: az előgyártmánygyártás technológiai folyamatainak tervezése. Forgácsolással előállítható alkatrészek technológiai folyamatainak tervezése. A gyártmányszerelés technológiai folyamatainak tervezése.

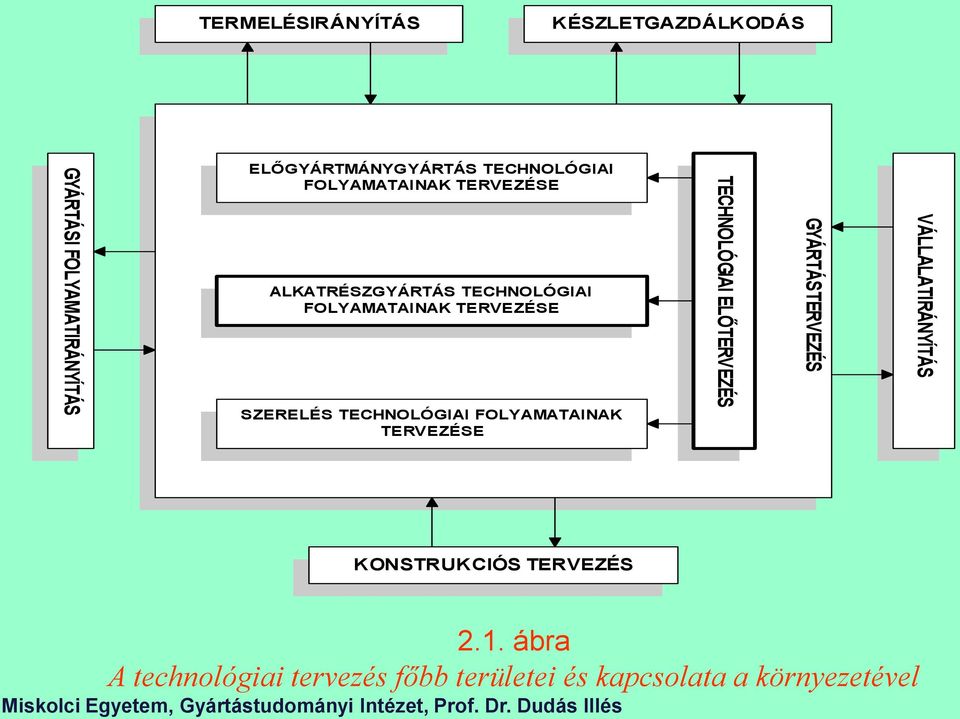

2 TERMELÉSIRÁNYÍTÁS KÉSZLETGAZDÁLKODÁS GYÁRTÁSI FOLYAMATIRÁNYÍTÁS ELŐGYÁRTMÁNYGYÁRTÁS TECHNOLÓGIAI FOLYAMATAINAK TERVEZÉSE ALKATRÉSZGYÁRTÁS TECHNOLÓGIAI FOLYAMATAINAK TERVEZÉSE SZERELÉS TECHNOLÓGIAI FOLYAMATAINAK TERVEZÉSE TECHNOLÓGIAI ELŐTERVEZÉS GYÁRTÁSTERVEZÉS VÁLLALATIRÁNYÍTÁS KONSTRUKCIÓS TERVEZÉS 2.1. ábra A technológiai tervezés főbb területei és kapcsolata a környezetével

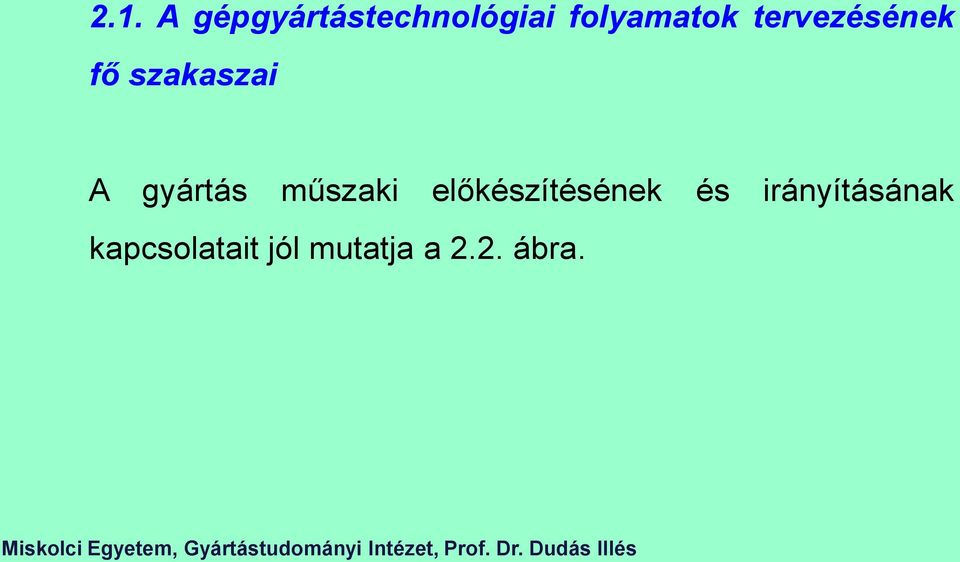

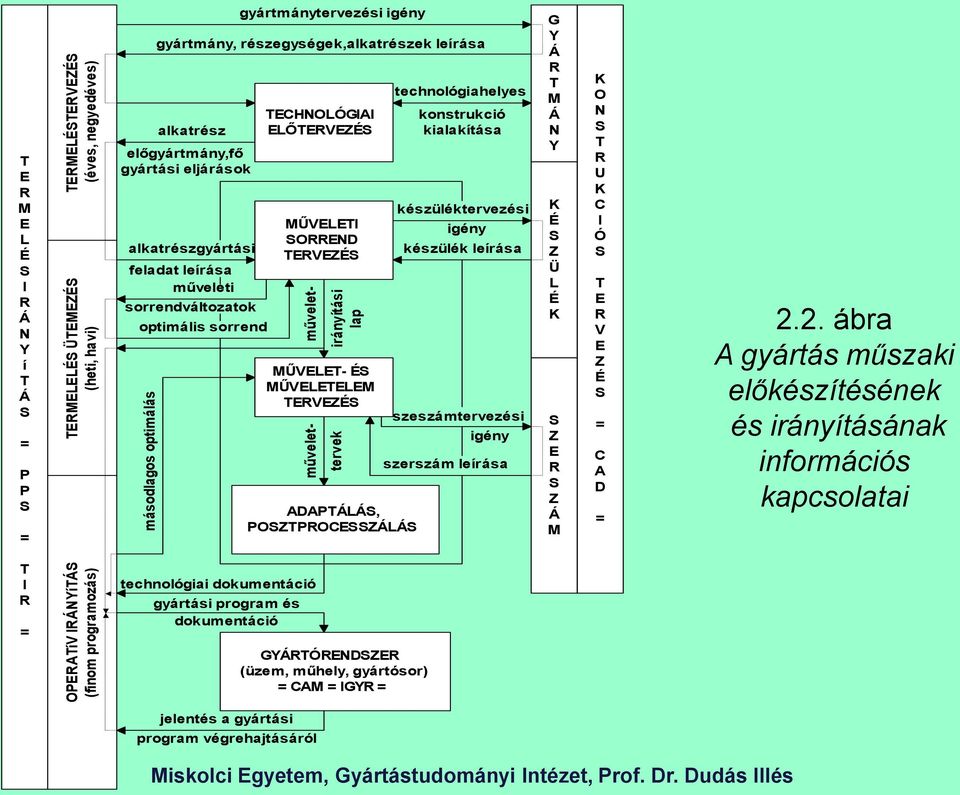

3 2.1. A gépgyártástechnológiai folyamatok tervezésének fő szakaszai A gyártás műszaki előkészítésének és irányításának kapcsolatait jól mutatja a 2.2. ábra.
4 OPERATíV IRÁNYíTÁS (finom programozás) másodlagos optimálás művelettervek TERMELELÉS ÜTEMEZÉS (heti, havi) műveletirányítási lap TERMELÉSTERVEZÉS (éves, negyedéves) T E R M E L É S I R Á N Y í T Á S = P P S = gyártmánytervezési igény gyártmány, részegységek,alkatrészek leírása alkatrész előgyártmány,fő gyártási eljárások alkatrészgyártási feladat leírása műveleti sorrendváltozatok optimális sorrend TECHNOLÓGIAI ELŐTERVEZÉS MŰVELETI SORREND TERVEZÉS MŰVELET- ÉS MŰVELETELEM TERVEZÉS ADAPTÁLÁS, POSZTPROCESSZÁLÁS technológiahelyes konstrukció kialakítása készüléktervezési igény készülék leírása szeszámtervezési igény szerszám leírása G Y Á R T M Á N Y K É S Z Ü L É K S Z E R S Z Á M K O N S T R U K C I Ó S T E R V E Z É S = C A D = 2.2. ábra A gyártás műszaki előkészítésének és irányításának információs kapcsolatai T I R = technológiai dokumentáció gyártási program és dokumentáció GYÁRTÓRENDSZER (üzem, műhely, gyártósor) = CAM = IGYR = jelentés a gyártási program végrehajtásáról

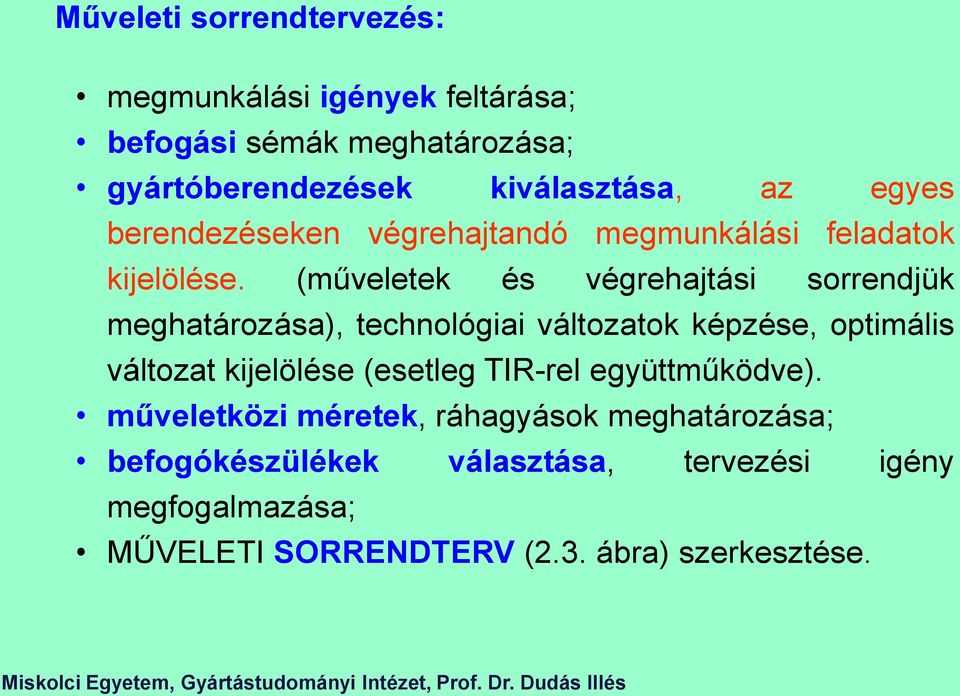

5 Műveleti sorrendtervezés: megmunkálási igények feltárása; befogási sémák meghatározása; gyártóberendezések kiválasztása, az egyes berendezéseken végrehajtandó megmunkálási feladatok kijelölése. (műveletek és végrehajtási sorrendjük meghatározása), technológiai változatok képzése, optimális változat kijelölése (esetleg TIR-rel együttműködve). műveletközi méretek, ráhagyások meghatározása; befogókészülékek választása, tervezési igény megfogalmazása; MŰVELETI SORRENDTERV (2.3. ábra) szerkesztése.

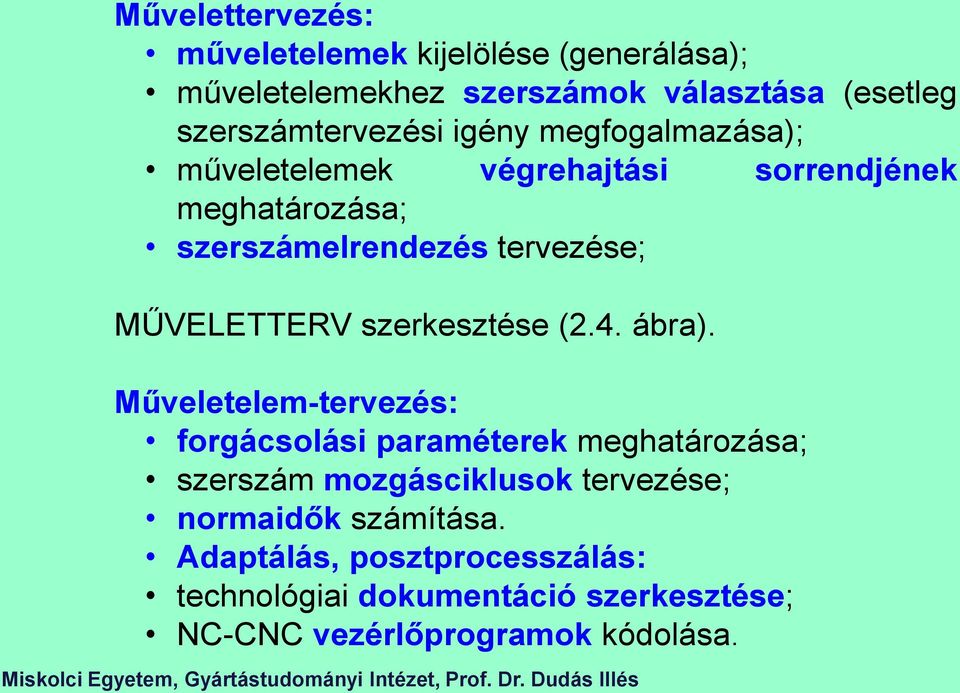

6 Művelettervezés: műveletelemek kijelölése (generálása); műveletelemekhez szerszámok választása (esetleg szerszámtervezési igény megfogalmazása); műveletelemek végrehajtási sorrendjének meghatározása; szerszámelrendezés tervezése; MŰVELETTERV szerkesztése (2.4. ábra). Műveletelem-tervezés: forgácsolási paraméterek meghatározása; szerszám mozgásciklusok tervezése; normaidők számítása. Adaptálás, posztprocesszálás: technológiai dokumentáció szerkesztése; NC-CNC vezérlőprogramok kódolása.
7 A technológiai tervezés és nyilvánvalóan a technológiai dokumentáció részletessége függ: a gyártás tömegszerűségétől; a gépkezelő képzettségétől; a gyártóberendezés automatizáltsági szintjétől; a munkadarab méretétől, a nyersdarab értékétől; a gyártás szervezettségi szintjétől.

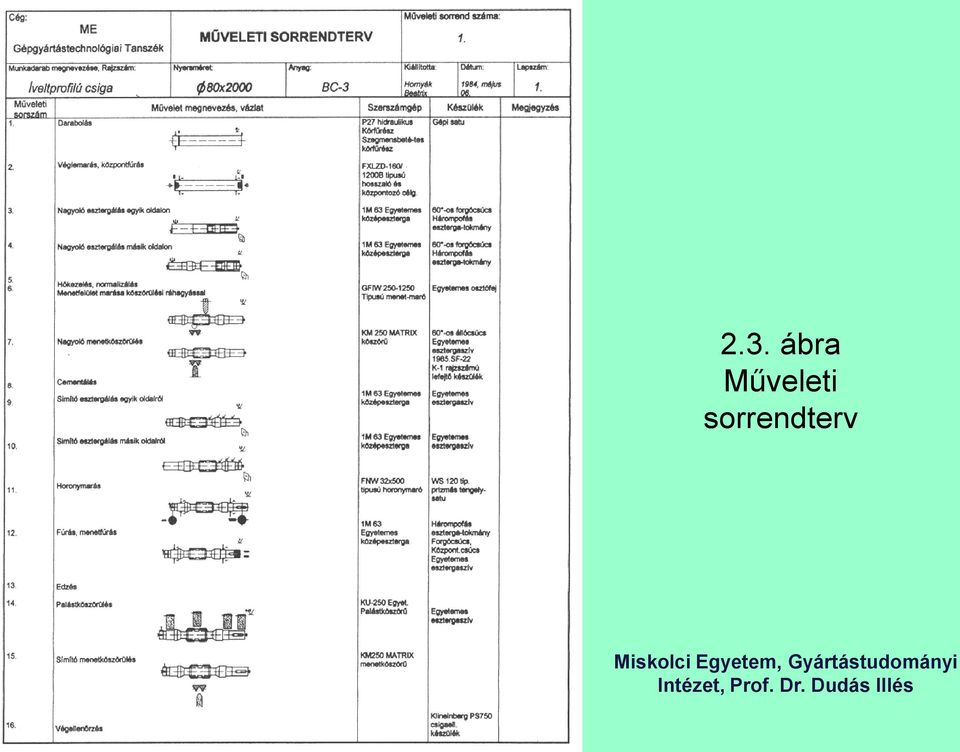

8 2.3. ábra Műveleti sorrendterv Miskolci Egyetem, Gyártástudományi Intézet, Prof. Dr. Dudás Illés

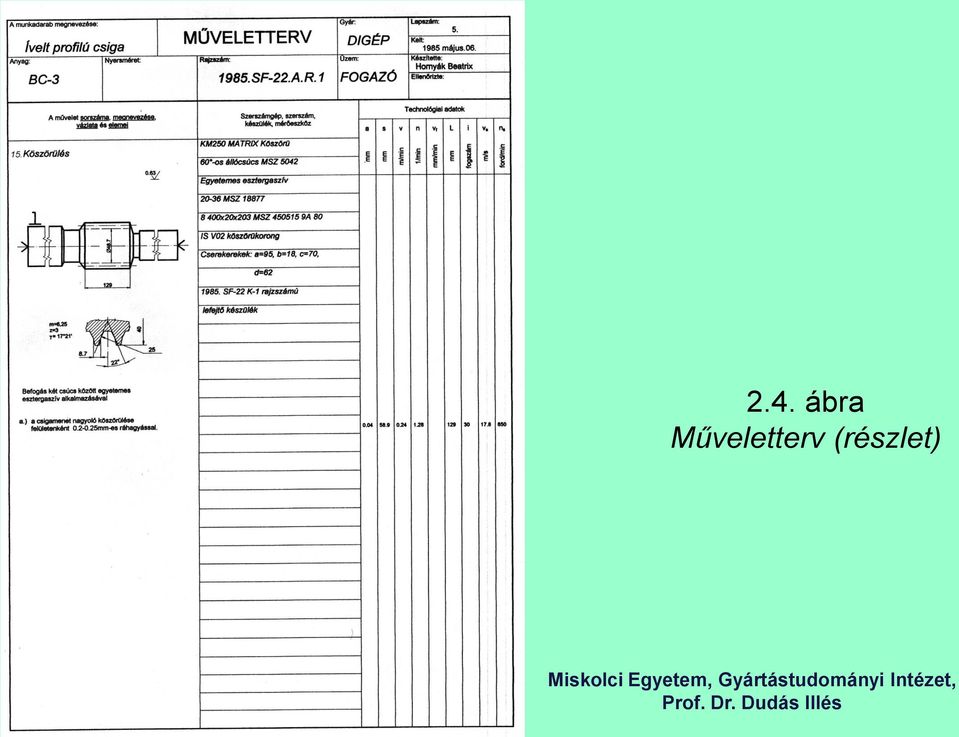

9 2.4. ábra Műveletterv (részlet) Miskolci Egyetem, Gyártástudományi Intézet, Prof. Dr. Dudás Illés

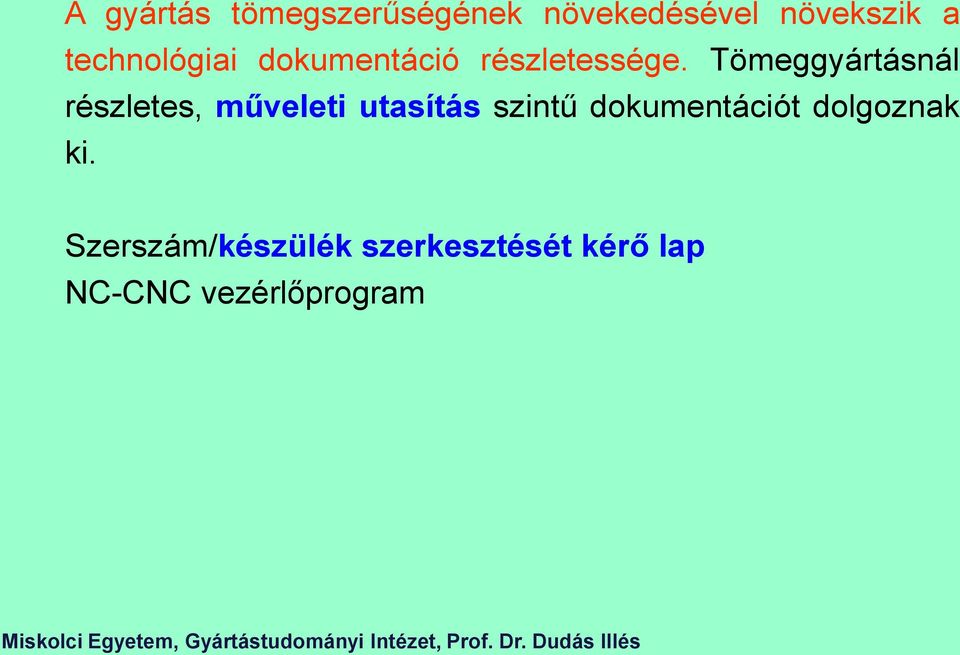

10 A gyártás tömegszerűségének növekedésével növekszik a technológiai dokumentáció részletessége. Tömeggyártásnál részletes, műveleti utasítás szintű dokumentációt dolgoznak ki. Szerszám/készülék szerkesztését kérő lap NC-CNC vezérlőprogram

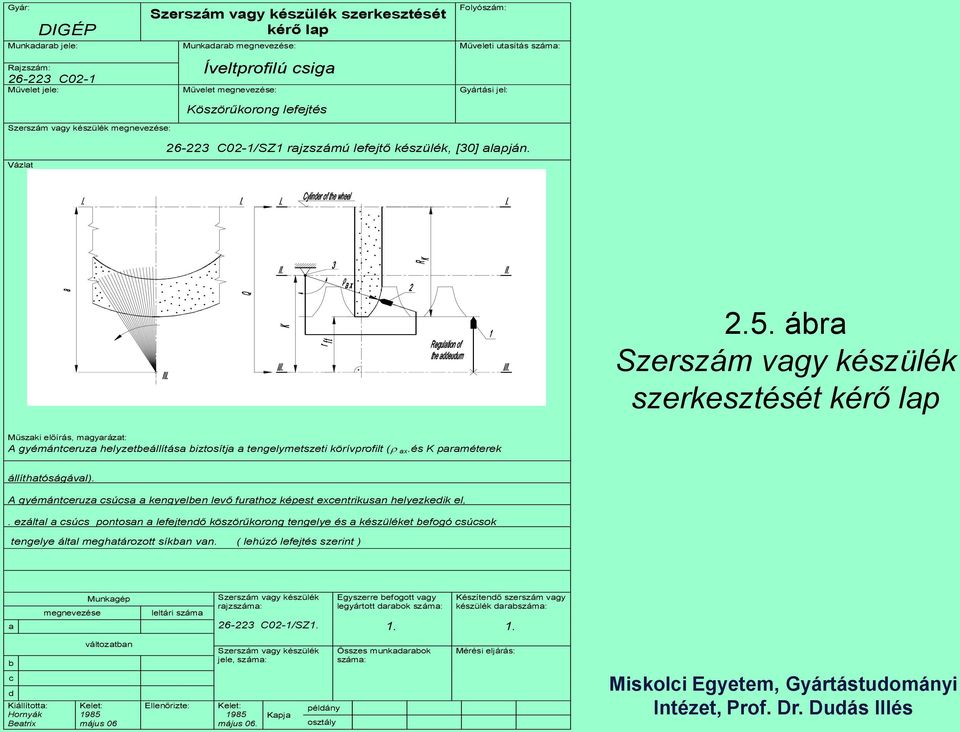

11 Gyár: DIGÉP Munkadarab jele: Rajzszám: C02-1 Művelet jele: Szerszám vagy készülék megnevezése: Vázlat Szerszám vagy készülék szerkesztését kérő lap Munkadarab megnevezése: Íveltprofilú csiga Művelet megnevezése: Köszörűkorong lefejtés Folyószám: Műveleti utasítás száma: Gyártási jel: C02-1/SZ1 rajzszámú lefejtő készülék, [30] alapján ábra Szerszám vagy készülék szerkesztését kérő lap Műszaki előírás, magyarázat: A gyémántceruza helyzetbeállítása biztosítja a tengelymetszeti körívprofilt ( ax.és K paraméterek állíthatóságával). A gyémántceruza csúcsa a kengyelben levő furathoz képest excentrikusan helyezkedik el,. ezáltal a csúcs pontosan a lefejtendő köszörűkorong tengelye és a készüléket befogó csúcsok tengelye által meghatározott síkban van. ( lehúzó lefejtés szerint ) a megnevezése Munkagép leltári száma Szerszám vagy készülék rajzszáma: C02-1/SZ1. Egyszerre befogott vagy legyártott darabok száma: 1. Készítendő szerszám vagy készülék darabszáma: 1. b c d Kiállította: Hornyák Beatrix változatban Kelet: 1985 május 06 Ellenőrizte: Szerszám vagy készülék jele, száma: Kelet: 1985 május 06. Kapja példány osztály Összes munkadarabok száma: Mérési eljárás: Miskolci Egyetem, Gyártástudományi Intézet, Prof. Dr. Dudás Illés

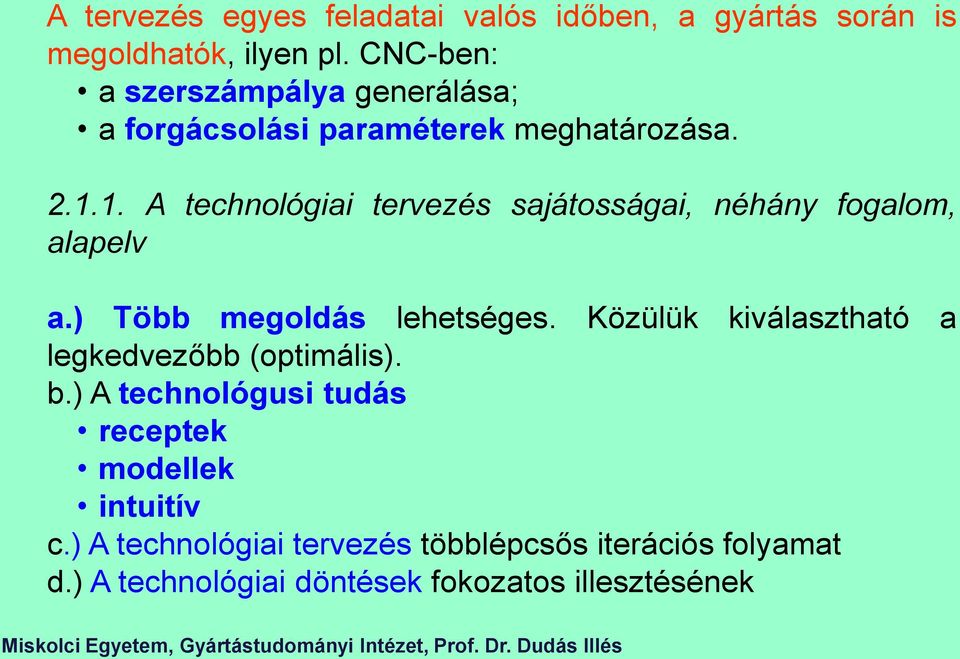

12 A tervezés egyes feladatai valós időben, a gyártás során is megoldhatók, ilyen pl. CNC-ben: a szerszámpálya generálása; a forgácsolási paraméterek meghatározása A technológiai tervezés sajátosságai, néhány fogalom, alapelv a.) Több megoldás lehetséges. Közülük kiválasztható a legkedvezőbb (optimális). b.) A technológusi tudás receptek modellek intuitív c.) A technológiai tervezés többlépcsős iterációs folyamat d.) A technológiai döntések fokozatos illesztésének

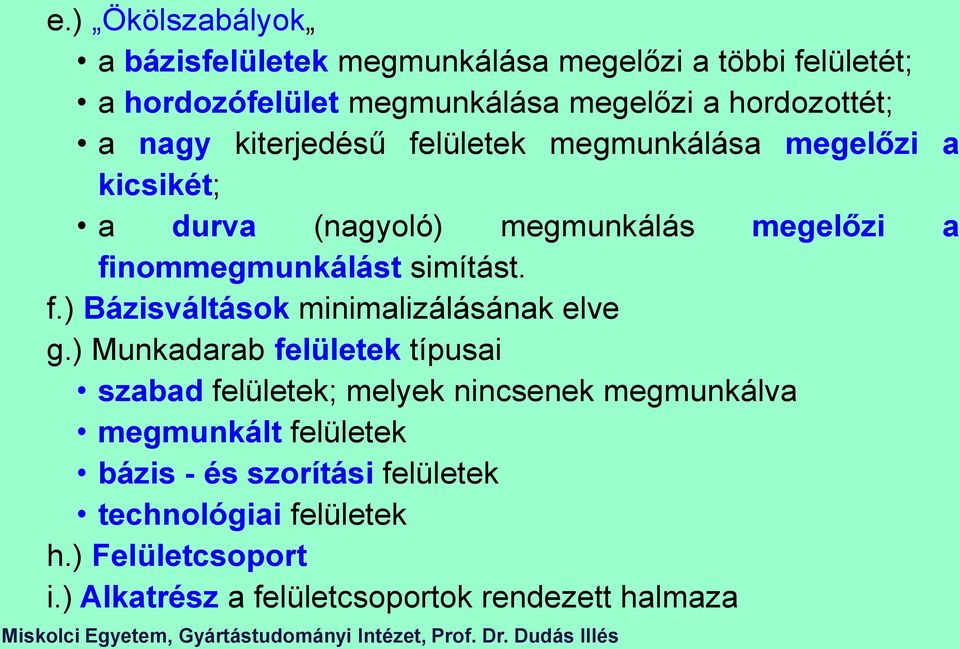

13 e.) Ökölszabályok a bázisfelületek megmunkálása megelőzi a többi felületét; a hordozófelület megmunkálása megelőzi a hordozottét; a nagy kiterjedésű felületek megmunkálása megelőzi a kicsikét; a durva (nagyoló) megmunkálás megelőzi a finommegmunkálást simítást. f.) Bázisváltások minimalizálásának elve g.) Munkadarab felületek típusai szabad felületek; melyek nincsenek megmunkálva megmunkált felületek bázis - és szorítási felületek technológiai felületek h.) Felületcsoport i.) Alkatrész a felületcsoportok rendezett halmaza

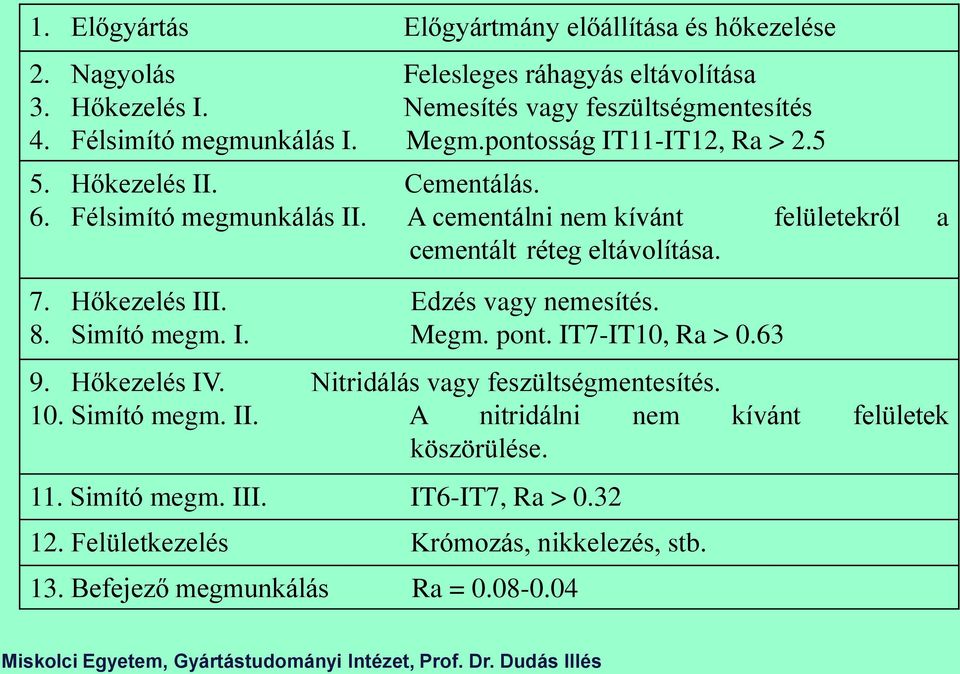

14 1. Előgyártás Előgyártmány előállítása és hőkezelése 2. Nagyolás Felesleges ráhagyás eltávolítása 3. Hőkezelés I. Nemesítés vagy feszültségmentesítés 4. Félsimító megmunkálás I. Megm.pontosság IT11-IT12, Ra > Hőkezelés II. Cementálás. 6. Félsimító megmunkálás II. A cementálni nem kívánt felületekről a cementált réteg eltávolítása. 7. Hőkezelés III. Edzés vagy nemesítés. 8. Simító megm. I. Megm. pont. IT7-IT10, Ra > Hőkezelés IV. Nitridálás vagy feszültségmentesítés. 10. Simító megm. II. A nitridálni nem kívánt felületek köszörülése. 11. Simító megm. III. IT6-IT7, Ra > Felületkezelés Krómozás, nikkelezés, stb. 13. Befejező megmunkálás Ra =

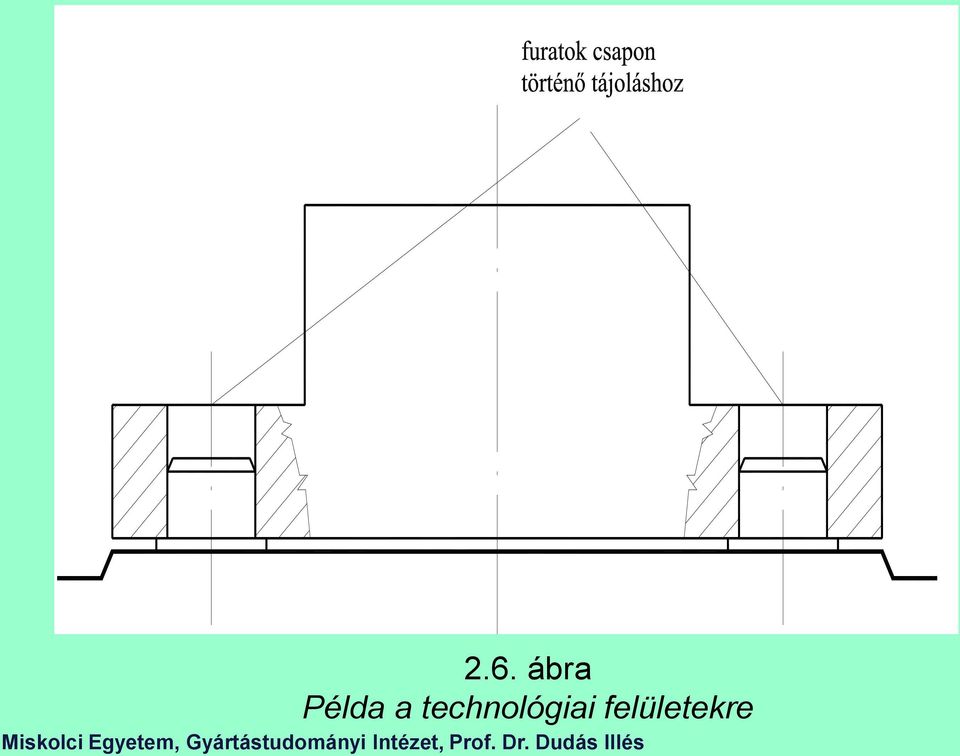

15 2.6. ábra Példa a technológiai felületekre

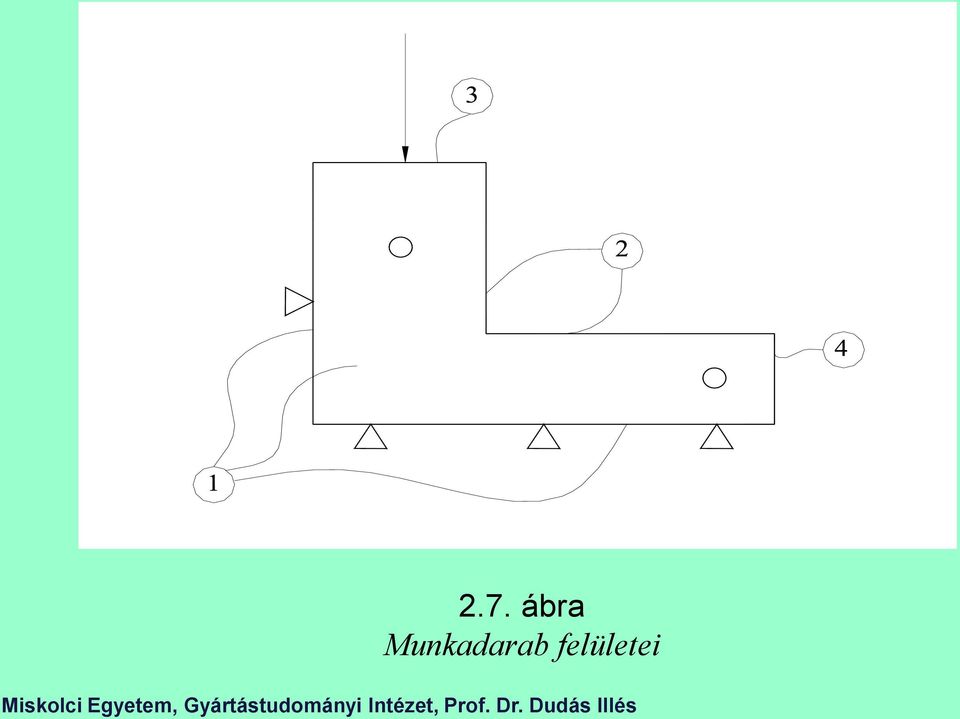

16 2.7. ábra Munkadarab felületei

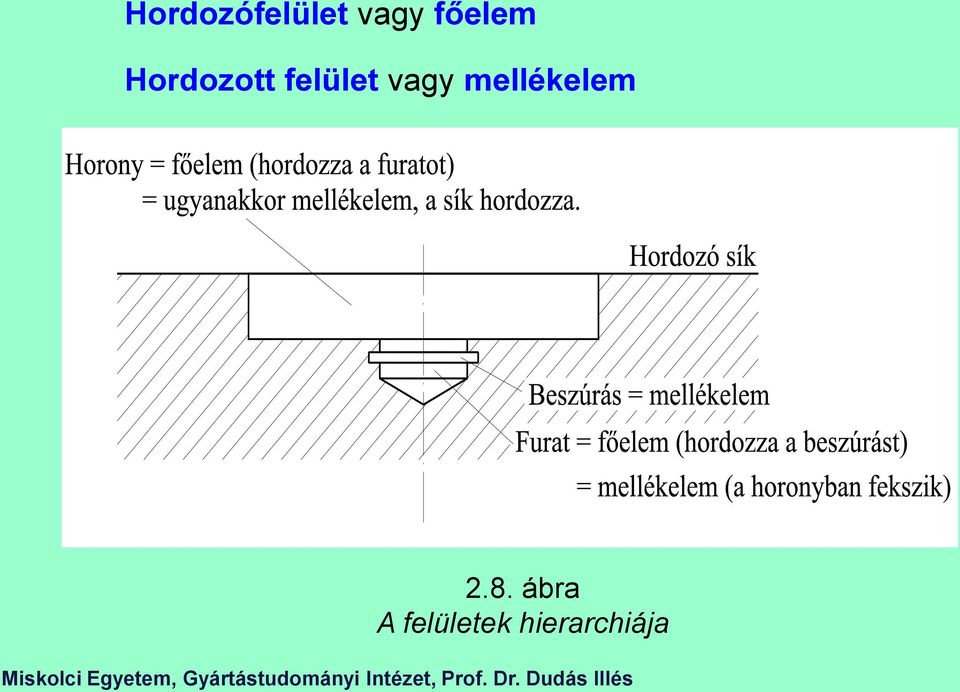

17 Hordozófelület vagy főelem Hordozott felület vagy mellékelem 2.8. ábra A felületek hierarchiája

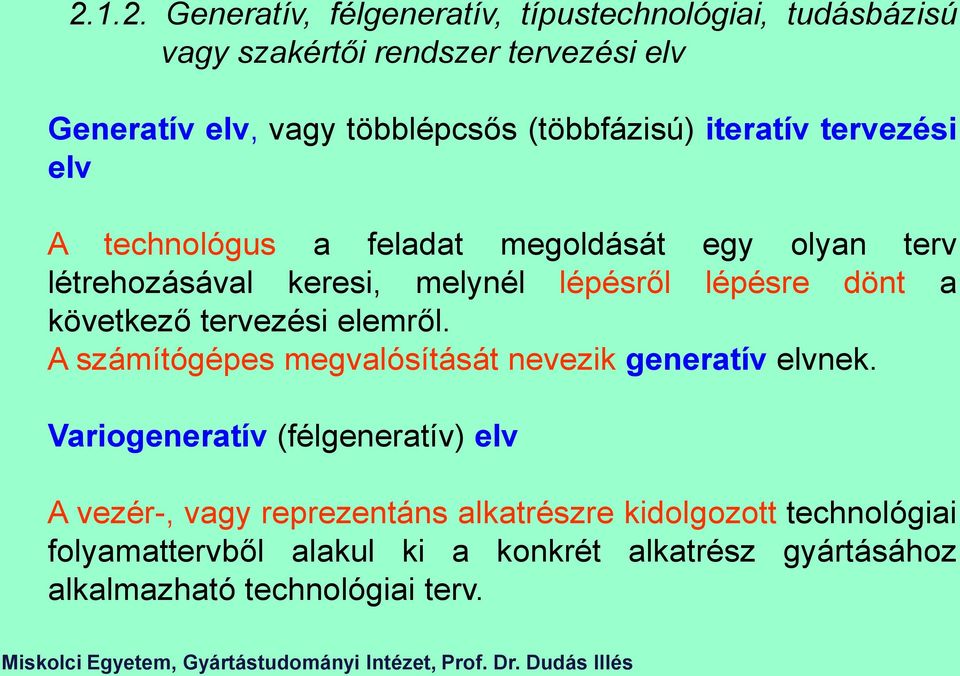

18 Generatív, félgeneratív, típustechnológiai, tudásbázisú vagy szakértői rendszer tervezési elv Generatív elv, vagy többlépcsős (többfázisú) iteratív tervezési elv A technológus a feladat megoldását egy olyan terv létrehozásával keresi, melynél lépésről lépésre dönt a következő tervezési elemről. A számítógépes megvalósítását nevezik generatív elvnek. Variogeneratív (félgeneratív) elv A vezér-, vagy reprezentáns alkatrészre kidolgozott technológiai folyamattervből alakul ki a konkrét alkatrész gyártásához alkalmazható technológiai terv.

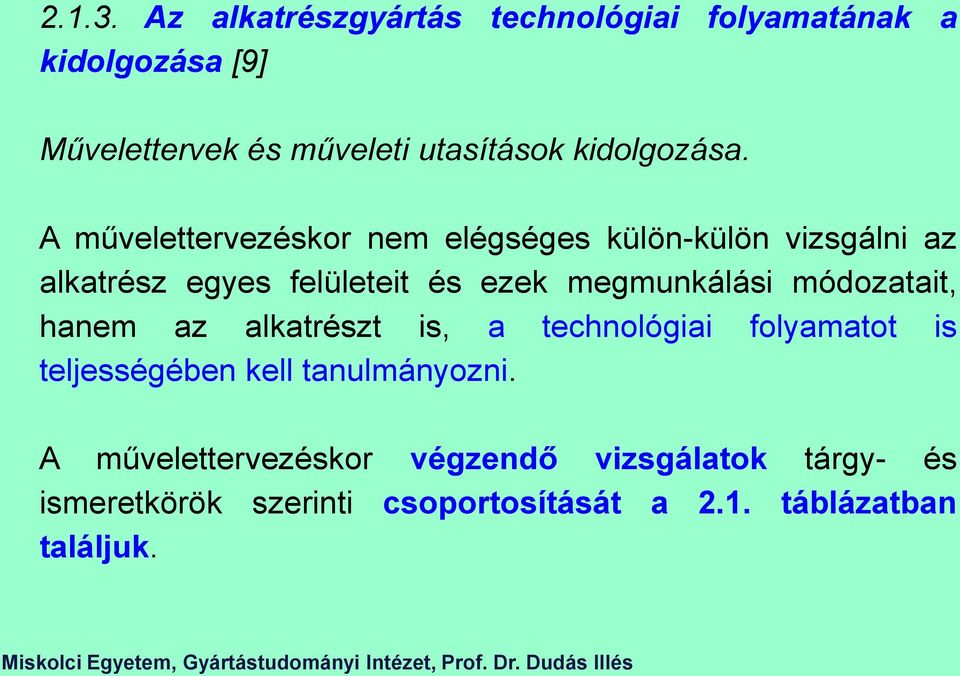

19 Az alkatrészgyártás technológiai folyamatának a kidolgozása [9] Művelettervek és műveleti utasítások kidolgozása. A művelettervezéskor nem elégséges külön-külön vizsgálni az alkatrész egyes felületeit és ezek megmunkálási módozatait, hanem az alkatrészt is, a technológiai folyamatot is teljességében kell tanulmányozni. A művelettervezéskor végzendő vizsgálatok tárgy- és ismeretkörök szerinti csoportosítását a 2.1. táblázatban találjuk.

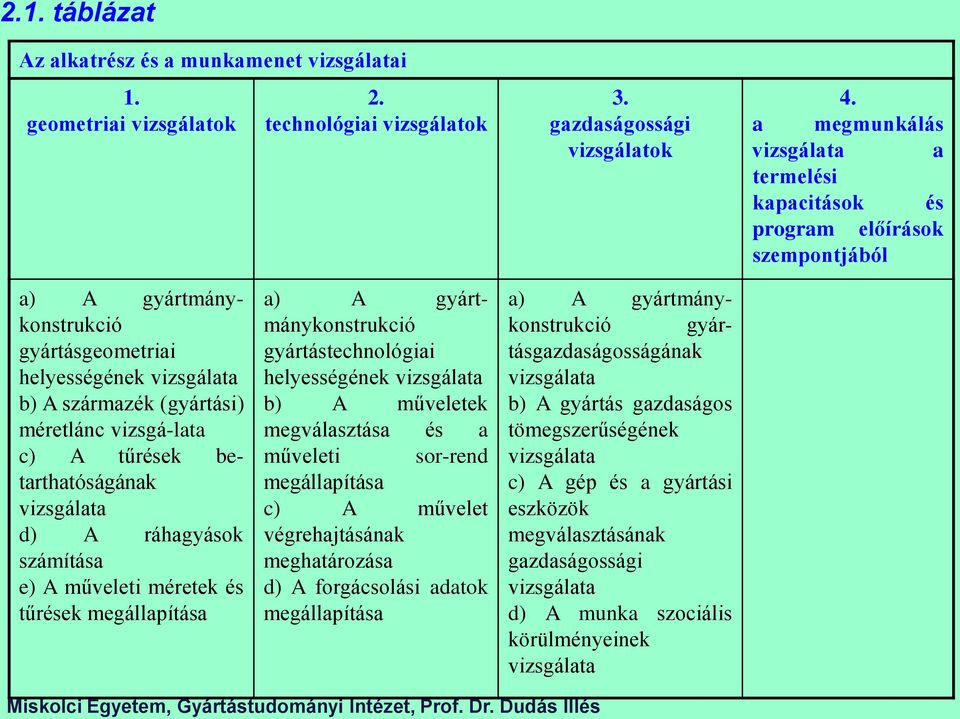

20 2.1. táblázat Az alkatrész és a munkamenet vizsgálatai 1. geometriai vizsgálatok 2. technológiai vizsgálatok 3. gazdaságossági vizsgálatok 4. a megmunkálás vizsgálata a termelési kapacitások és program előírások szempontjából a) A gyártmánykonstrukció gyártásgeometriai helyességének vizsgálata b) A származék (gyártási) méretlánc vizsgá-lata c) A tűrések betarthatóságának vizsgálata d) A ráhagyások számítása e) A műveleti méretek és tűrések megállapítása a) A gyártmánykonstrukció gyártástechnológiai helyességének vizsgálata b) A műveletek megválasztása és a műveleti sor-rend megállapítása c) A művelet végrehajtásának meghatározása d) A forgácsolási adatok megállapítása a) A gyártmánykonstrukció gyártásgazdaságosságának vizsgálata b) A gyártás gazdaságos tömegszerűségének vizsgálata c) A gép és a gyártási eszközök megválasztásának gazdaságossági vizsgálata d) A munka szociális körülményeinek vizsgálata
21 Az alkatrész és a munkamenet geometriai szempontok vizsgálata Gyártásgeometriai helyességének vizsgálata a következő: a) A fentiekkel egyidőben ellenőrzi a szerkesztési méretláncot és tűréseket, megadásuk helyességét, megállapítja, mely felületek használhatók fel főbázisokként, mely szerkesztési méreteket lehet technológiai méretekként felhasználni. b) A származék (gyártási) méretlánc vizsgálata. A bázisok megválasztásakor a művelettervező megállapítja a helyzetmeghatározás és a szorítás módját, a méretek mérésének módját és eszközeit. Vigyáz arra, hogy ezek biztosan, de kényelmesen végezhetők legyenek. a) A tűrések betarthatóságának vizsgálata, bár geometriai jellegű számítás, csak a technológiai vizsgálatokkal egyidőben végezhető. Sok esetben a tűrések betarthatóságának vizsgálata visszahat a technológiai adatok megváltoztatására és fordítva. b) A ráhagyások számítása a megmunkálási és helyzetmeghatározási hibák ismeretében lépésről lépésre végezhető.
22 Az alkatrész és a munkamenet technológiai vizsgálatának menete a) A gyártmánykonstrukció gyártástechnológiai helyességének vizsgálata egyidejű a gyártás geometriai helyességének, de gazdaságosságának vizsgálatával is. Felül kell bírálni a tűréseket és érdességi előírásokat és meg kell vizsgálni, hogy azok bizonyos mértékű változtatásával miképpen egyszerűsödne a gyártás. b) A műveletek megválasztása és a műveleti sorrend megállapítása az egyes felületek megmunkálásához szükséges forgácsolási módok hozzávetőleges elképzelésével kezdődik. Jellegzetes alkatrészekre lehetnek típusművelettervek is, amelyeket a művelettervező alapul vehet munkájában. c) A művelet végrehajtásának meghatározása. Azonban a technológiai szempontokat is egyeztetnie kell a gazdaságosság követelményeivel, mielőtt végleg elhatározza a legmegfelelőbb megoldást. A tisztán technológiai szempontok: a forgácsolási feladat, a forgácsolóerő és teljesítmény, a forgács leválasztás, az alakkiképzés, a pontosság stb d) Forgácsolási adatok megállapítása.
23 Az alkatrész és a megmunkálás gazdaságossági vizsgálata a) A gyártmánykonstrukció gyártásgazdaságosságának vizsgálata nem választható el a geometriai és a technológiai helyességének a vizsgálatától, de tisztán gazdaságossági szempont: az anyagmegtakarítás, a ráfordított idő- és költségcsökkentés, valamint a termelékenység fokozása is. b) A gyártás gazdaságos tömegszerűségének vizsgálata főképpen sorozat- és tömeggyártásban lényeges. Megfelelő sorozat esetén tanulmányozza a többgépes munka lehetőségeit. c) A gép- és a gyártási eszközök megválasztásának gazdaságossága. d) A munka szociális körülményeinek vizsgálata a balesetelhárítás és tisztaság követelményeinek betartásán túl terjedjen ki a munkás fizikai és szellemi igénybevételének csökkentésére is A megmunkálás vizsgálata a termelési kapacitások és a programelőírások szempontjából
24 2.2. Típus- és csoporttechnológiai folyamatok, alkatrészek technológiai osztályozása. Az alkatrészosztályozás célja lehetővé tenni: a technológiai tervezést típustechnológiai folyamatok alapján; a gyártás szervezését a csoportmegmunkálás elvére alapozva. A csoportmegmunkálás (GT=Group Technology) elve Lényege, hogy a gyártástechnológiájuk alapján egy csoportba sorolható munkadarabokat egy gyártósoron lehet megmunkálni. Előny a gyártás relatív tömegszerűségének növekedése, következésképpen: a gyártóberendezések a technológiai sorrend szerint telepíthetők (csökken a műveletközi szállítás) és gazdaságossá válik az egységes szerszámozás, készülékezés; a speciális szerszámok, készülékek alkalmazása.
25 Az alkatrész technológiai kódja megmondja, hogy az alkatrész mely megmunkálási csoportba tartozik; az alkatrész milyen típustechnológiai folyamat révén állítható elő. A csoportmegmunkálás és a típustechnológia kapcsolatának lényege, hogy míg a csoportmegmunkálás mindig típustechnológia alkalmazására épít, addig a típustechnológia nem feltétlenül igényli a csoportmegmunkálás alkalmazását.
26 Reprezentáns vezér vagy komplex alkatrész: amely képviseli az azonos technológiai sajátosságokkal bíró alkatrészek csoportját és amelyre a típustechnológiai folyamat készíthető. Célszerű olyan osztályozási rendszert kialakítani, melyben az adott alkatrész technológiai kódja a műhelyrajz alapján meghatározható. Az osztályozási rendszer utal az alkalmazandó megmunkálási módra. Például: függőleges marógépen, vízszintes marógépen gyalugépen állítható elő a prizmatikus alkatrész. Szerencsésebb, ha a kódrendszer a munkadarab alakjára; méreteire; pontossági követelményeire épül A megmunkálási eljárások rendszerezése
27 Alaklétesítés 1. Képlékenyalakítás 2. Szétv álasztás Egyesítés 5. Bev onás Anyagtulaj donság v áltoztatás 6. Forg. nélküli szétv álasztás 3.1. Forgácsolás 3.2. Lev álasztás Bontás 3.5. Tisztítás 3.6. Ürítés Határozott élgeometriájú szerszámmal Esztergálás Határozatlan élgeometriájú szerszámmal Köszörülés Erodálás - üreges - huzalos 2.9. ábra A megmunkálási eljárások rendszerezése Furatmegmunkálás Szalag köszörülés Elizálás Marás Dörzscsiszolás ( hónolás ) Elektrokémiai megmunkálás Gyalulás Vésés Tükrösítés ( leppelés ) Kémiai maratás Üregelés Örv énylő forgácsolás Polírozás ( fényezés ) Koptató csiszolás Lev álasztás elektronsugárral Lev álasztás plazmasugárral Miskolci Egyetem, Gyártástudományi Intézet, Prof. Dr. Dudás Illés Fűrészelés Anyagsugaras megmunkálás Lev álasztás lézersugárral Reszelés Fenés Lev álasztás ultrahanggal
