1 Pioneering for You Wilo-IF-Modul Modbus Wilo-IF-Modul BACnet hu Beépítési és üzemeltetési utasítás Ed.03 / Wilo

2 1. ábra: Wilo-... VeroLine-IP-E VeroTwin-DP-E Economy MHIE Multivert MVIE (1,1-4 kw) Helix VE (1,1-4 kw) 2. ábra: Wilo-... CronoLine-IL-E CronoTwin-DL-E CronoBloc-BL-E Multivert MVIE (5,5-7,5 kw) Helix VE (5,5-7,5 kw)

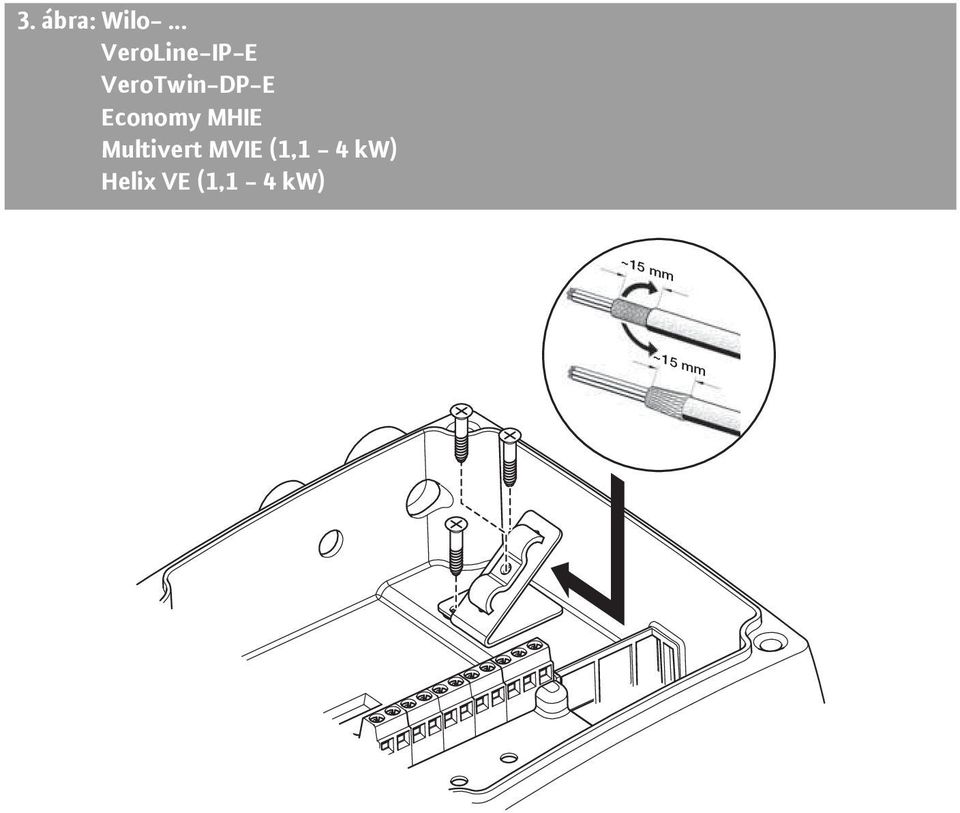

3 3. ábra: Wilo-... VeroLine-IP-E VeroTwin-DP-E Economy MHIE Multivert MVIE (1,1-4 kw) Helix VE (1,1-4 kw) ~15 mm ~15 mm

4 4. ábra: Wilo-... CronoLine-IL-E CronoTwin-DL-E CronoBloc-BL-E Multivert MVIE (5,5-7,5 kw) Helix VE (5,5-7,5 kw) ~15 mm ~15 mm

5 Beépítési 1 Általános és üzemeltetési megjegyzések utasítás Magyar 1.1 A dokumentummal kapcsolatos megjegyzések Az eredeti üzemeltetési utasítás nyelve német. A jelen útmutatóban található további nyelvek az eredeti üzemeltetési utasítás fordításai. A beépítési és üzemeltetési utasítás a berendezés tartozéka. Tartsuk azt mindig a berendezés közelében. A jelen utasítás pontos betartása a rendeltetésszerű használatnak és a berendezés helyes kezelésének az előfeltétele. A beépítési és üzemeltetési utasítás megfelel a berendezés kivitelének és a nyomás alá helyezésre vonatkozó biztonságtechnikai szabványoknak. 2 Biztonság A jelen üzemeltetési utasítás olyan alapvető előírásokat tartalmaz, amelyeket a beszerelésnél és az üzemeltetésnél figyelembe kell venni. Ezt az üzemeltetési utasítást éppen ezért a beszerelés és az üzembe helyezés előtt mind a szerelőnek, mind a felelős üzemeltetőnek feltétlenül el kell olvasnia. Nemcsak a Biztonság című fő fejezetben leírt általános biztonsági előírásokat kell betartani, hanem a további fejezetekben veszélyszimbólumokkal megjelölt speciális biztonsági előírásokat is. Beépítési és üzemeltetési utasítás Wilo-IF-Module Modbus, BACnet 1

6 2.1 Jelzések értelmezése az üzemeltetési útmutatóban Szimbólumok: Általános veszélyszimbólum Villamos áramütés veszélye Javaslat Figyelemfelhívó kifejezések: VESZÉLY! Akut vészhelyzet. Figyelmen kívül hagyása halált vagy nagyon súlyos sérülést okoz. FIGYELMEZTETÉS! A felhasználó (súlyos) sérülést szenvedhet. A 'Figyelmeztetés' arra utal, hogy (súlyos) személyi sérülések veszélye áll fenn, ha a kezelő nem veszi figyelembe a megjegyzést. VIGYÁZAT! Fennáll a szivattyú/rendszer károsodásának veszélye. A 'Vigyázat' az utasítás figyelmen kívül hagyásából eredő esetleges termékkárokra vonatkozik. JAVASLAT: Hasznos tanács a termék kezelésével kapcsolatban. Felhívja a figyelmet a lehetséges nehézségekre is. 2 WILO SE 11/2013

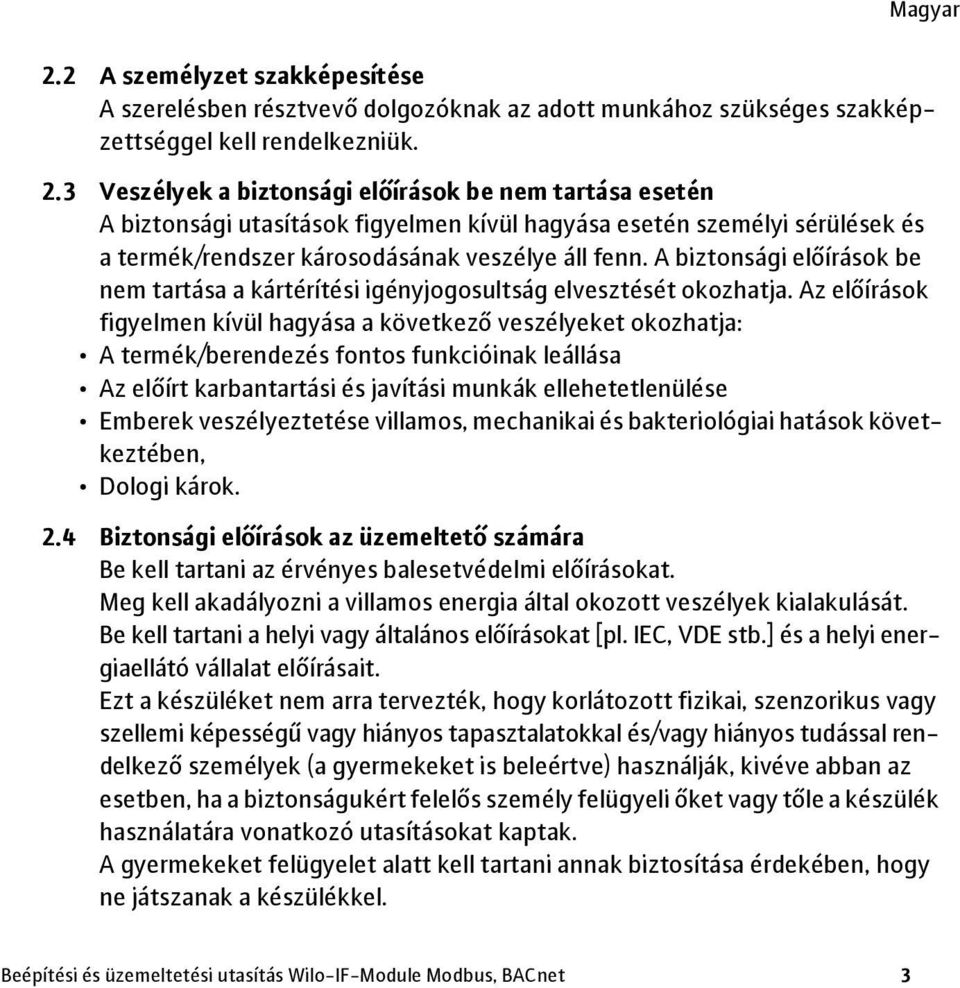

7 2.2 A személyzet szakképesítése A szerelésben résztvevő dolgozóknak az adott munkához szükséges szakképzettséggel kell rendelkezniük. 2.3 Veszélyek a biztonsági előírások be nem tartása esetén A biztonsági utasítások figyelmen kívül hagyása esetén személyi sérülések és a termék/rendszer károsodásának veszélye áll fenn. A biztonsági előírások be nem tartása a kártérítési igényjogosultság elvesztését okozhatja. Az előírások figyelmen kívül hagyása a következő veszélyeket okozhatja: A termék/berendezés fontos funkcióinak leállása Az előírt karbantartási és javítási munkák ellehetetlenülése Emberek veszélyeztetése villamos, mechanikai és bakteriológiai hatások következtében, Dologi károk. 2.4 Biztonsági előírások az üzemeltető számára Be kell tartani az érvényes balesetvédelmi előírásokat. Meg kell akadályozni a villamos energia által okozott veszélyek kialakulását. Be kell tartani a helyi vagy általános előírásokat [pl. IEC, VDE stb.] és a helyi energiaellátó vállalat előírásait. Ezt a készüléket nem arra tervezték, hogy korlátozott fizikai, szenzorikus vagy szellemi képességű vagy hiányos tapasztalatokkal és/vagy hiányos tudással rendelkező személyek (a gyermekeket is beleértve) használják, kivéve abban az esetben, ha a biztonságukért felelős személy felügyeli őket vagy tőle a készülék használatára vonatkozó utasításokat kaptak. A gyermekeket felügyelet alatt kell tartani annak biztosítása érdekében, hogy ne játszanak a készülékkel. Beépítési és üzemeltetési utasítás Wilo-IF-Module Modbus, BACnet 3

8 2.5 Biztonsági előírások ellenőrző és szerelő munkáknál Az üzemeltetőnek kell gondoskodnia arról, hogy az ellenőrzési és szerelési munkákat erre felhatalmazott és megfelelő képzettséggel rendelkező, az üzemeltetési utasításból kellő tájékozottságot szerzett szakemberek végezzék el. A terméken/rendszeren végzendő munkákat kizárólag üzemszünet alatt szabad elvégezni! Feltétlenül be kell tartani a termék/rendszer leállítására vonatkozó, a Beépítési és üzemeltetési utasításban ismertetett eljárásmódot. 2.6 Egyedi átépítés és alkatrészgyártás A terméken végzett változtatások kizárólag a gyártóval folytatott egyeztetés után engedélyezettek. Az eredeti alkatrészek és a gyártó által jóváhagyott tartozékok a biztonságot szolgálják. Más alkatrészek használata érvénytelenítheti az ebből eredő következményekért fennálló felelősséget. 2.7 Meg nem engedett üzemmódok A szállított termék üzembiztonsága kizárólag az üzemeltetési utasítás 4. fejezete szerinti rendeltetésszerű használat esetén biztosított. A katalógusban/az adatlapokon megadott határértékektől semmilyen esetben sem szabad eltérni. 4 WILO SE 11/2013

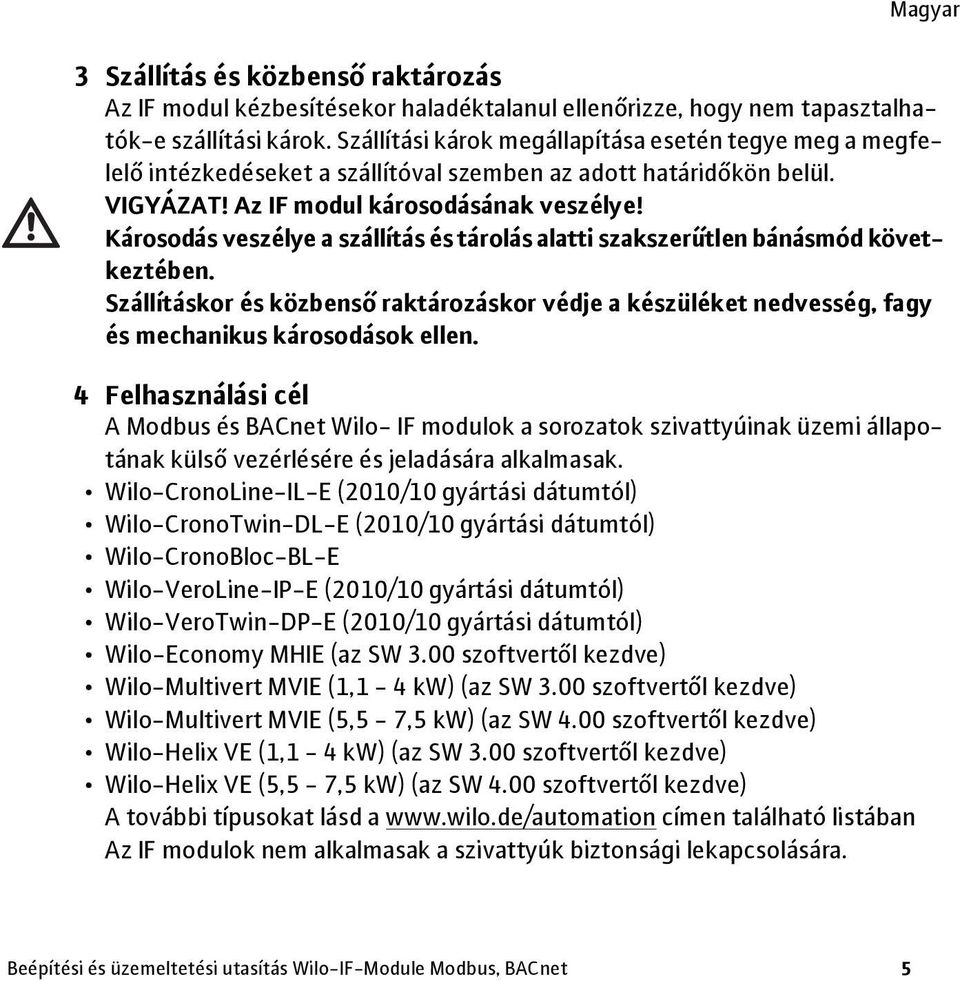

9 3 Szállítás és közbenső raktározás Az IF modul kézbesítésekor haladéktalanul ellenőrizze, hogy nem tapasztalhatók-e szállítási károk. Szállítási károk megállapítása esetén tegye meg a megfelelő intézkedéseket a szállítóval szemben az adott határidőkön belül. VIGYÁZAT! Az IF modul károsodásának veszélye! Károsodás veszélye a szállítás és tárolás alatti szakszerűtlen bánásmód következtében. Szállításkor és közbenső raktározáskor védje a készüléket nedvesség, fagy és mechanikus károsodások ellen. 4 Felhasználási cél A Modbus és BACnet Wilo- IF modulok a sorozatok szivattyúinak üzemi állapotának külső vezérlésére és jeladására alkalmasak. Wilo-CronoLine-IL-E (2010/10 gyártási dátumtól) Wilo-CronoTwin-DL-E (2010/10 gyártási dátumtól) Wilo-CronoBloc-BL-E Wilo-VeroLine-IP-E (2010/10 gyártási dátumtól) Wilo-VeroTwin-DP-E (2010/10 gyártási dátumtól) Wilo-Economy MHIE (az SW 3.00 szoftvertől kezdve) Wilo-Multivert MVIE (1,1-4 kw) (az SW 3.00 szoftvertől kezdve) Wilo-Multivert MVIE (5,5-7,5 kw) (az SW 4.00 szoftvertől kezdve) Wilo-Helix VE (1,1-4 kw) (az SW 3.00 szoftvertől kezdve) Wilo-Helix VE (5,5-7,5 kw) (az SW 4.00 szoftvertől kezdve) A további típusokat lásd a címen található listában Az IF modulok nem alkalmasak a szivattyúk biztonsági lekapcsolására. Beépítési és üzemeltetési utasítás Wilo-IF-Module Modbus, BACnet 5

10 VESZÉLY! Személyi sérülések és dologi károk veszélye! A vezérlőbemenetek biztonsági funkciókra történő alkalmazása jelentős dologi károkhoz és személyi sérüléshez vezethet. 5 A termék műszaki adatai 5.1 A típusjel magyarázata Modbus IF modul példa IF modul IF modul Modbus = Interfész-(Interface) modul Kivitel / funkciómegnevezés: Modbus = RS485 interfész, Modbus RTU protokoll BACnet = RS485 interfész, BACnet MS/TP protokoll 6 WILO SE 11/2013

11 5.2 Műszaki adatok Általános adatok Szorító-keresztmetszet EIA/TIA 485-A szerinti interfész Áramkör Terhelés Bementi feszültség Záró ellenállás Finomhuzalos 1,5 mm² SELV, galvanikusan leválasztott 1/8 Egységteher max. 12 V (differenciális A-B) 120 Ω (beépített, kapcsolható) 5.3 Szállítási terjedelem IF modul Tartólemez a vezetékernyő földelésére 2 db M3 x 8 csavar A 3,2 fióktárcsa Beépítési és üzemeltetési utasítás CD dokumentációkkal Beépítési és üzemeltetési utasítás Wilo-IF-Module Modbus, BACnet 7

12 6 Leírás és működés 6.1 Az IF modulok leírása Az IF modulok kiegészítik a szivattyút egy az RS485 szabvány és típusjel szerinti kommunikációs interfésszel. 6.2 Funkció A pontos funkcióleírás nem része ezen üzemeltetési utasításnak. A protokoll leírás aktuális kiadása megtalálható a címen. 7 Telepítés és villamos csatlakoztatás A telepítést és a villamos csatlakoztatást kizárólag szakszemélyzettel és a helyi előírásoknak megfelelően végeztesse el! FIGYELMEZTETÉS! Személyi sérülések veszélye áll fenn! Be kell tartani az érvényes balesetvédelmi előírásokat. FIGYELMEZTETÉS! Életveszély áramütés miatt! Meg kell akadályozni a villamos energia által okozott veszélyek kialakulását. Be kell tartani a helyi vagy általános előírásokat [pl. IEC, VDE stb.] és a helyi villamosenergia-ellátó előírásait is. 7.1 Telepítés Az ipari környezetben (EN ) történő zavarbiztosság biztosítása érdekében az adatvezetékekhez árnyékolt vezetéket és egy EMC szabványú vezetékbevezetést (szivattyúk 5,5-7,5 kw között, 2. ábra) ill. az ernyőfelhelyezéshez a mellékelt tartólemezt (szivattyúk 4 kw-ig, 1. ábra) kell használni. Az optimális átvitel érdekében az adatvezetékpárnak öszesodortnak kell lennie és 120 Ω hullámellenállással kell rendelkeznie. 8 WILO SE 11/2013

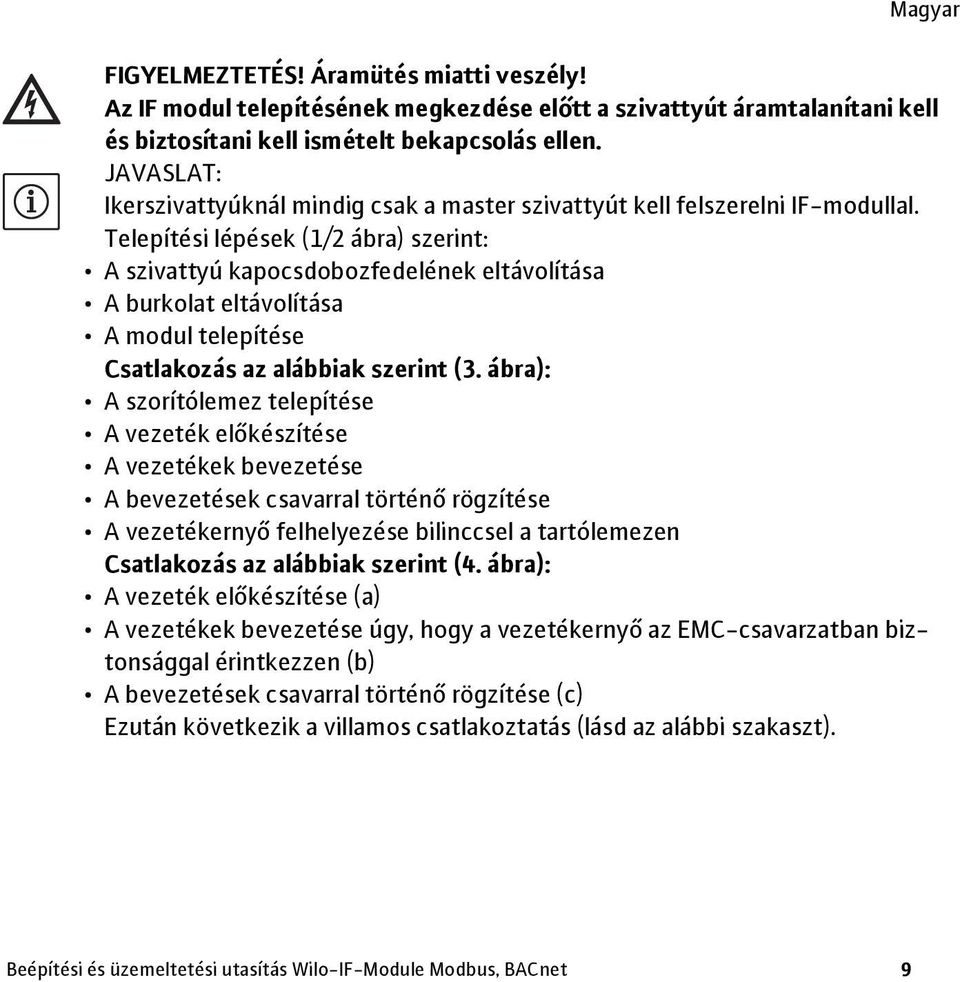

13 FIGYELMEZTETÉS! Áramütés miatti veszély! Az IF modul telepítésének megkezdése előtt a szivattyút áramtalanítani kell és biztosítani kell ismételt bekapcsolás ellen. JAVASLAT: Ikerszivattyúknál mindig csak a master szivattyút kell felszerelni IF-modullal. Telepítési lépések (1/2 ábra) szerint: A szivattyú kapocsdobozfedelének eltávolítása A burkolat eltávolítása A modul telepítése Csatlakozás az alábbiak szerint (3. ábra): A szorítólemez telepítése A vezeték előkészítése A vezetékek bevezetése A bevezetések csavarral történő rögzítése A vezetékernyő felhelyezése bilinccsel a tartólemezen Csatlakozás az alábbiak szerint (4. ábra): A vezeték előkészítése (a) A vezetékek bevezetése úgy, hogy a vezetékernyő az EMC-csavarzatban biztonsággal érintkezzen (b) A bevezetések csavarral történő rögzítése (c) Ezután következik a villamos csatlakoztatás (lásd az alábbi szakaszt). Beépítési és üzemeltetési utasítás Wilo-IF-Module Modbus, BACnet 9

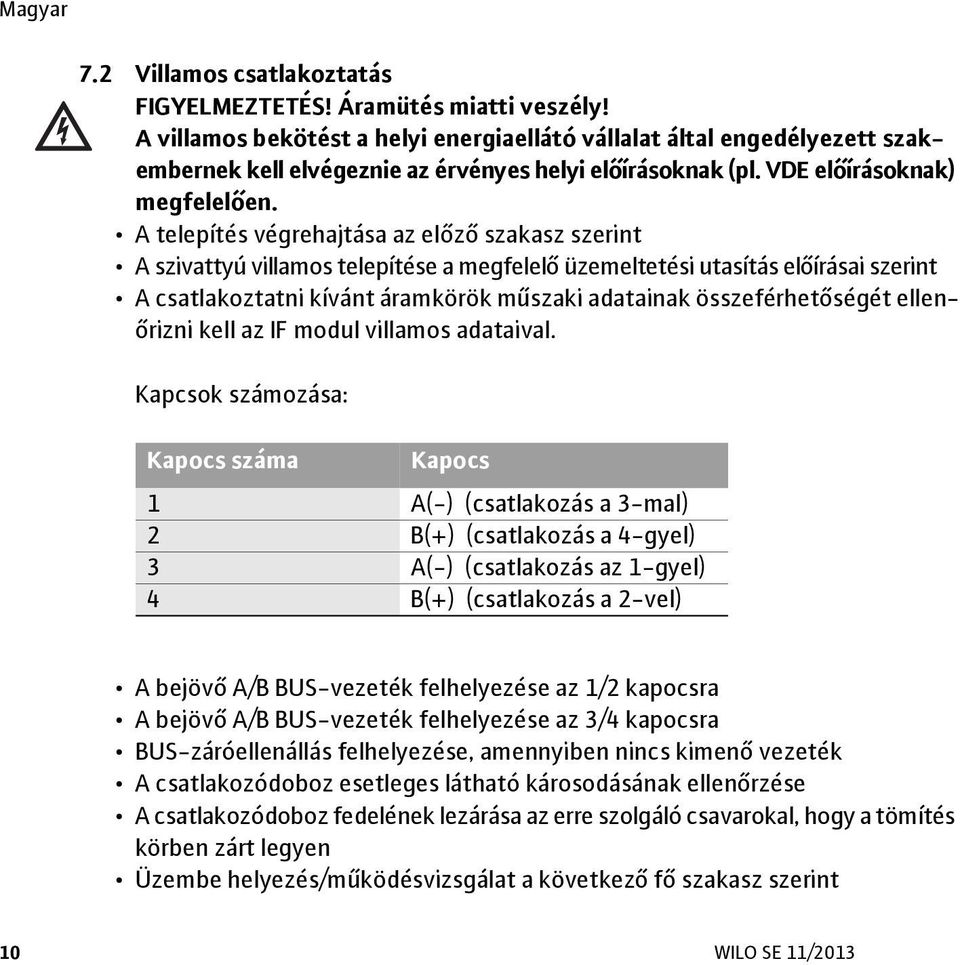

14 7.2 Villamos csatlakoztatás FIGYELMEZTETÉS! Áramütés miatti veszély! A villamos bekötést a helyi energiaellátó vállalat által engedélyezett szakembernek kell elvégeznie az érvényes helyi előírásoknak (pl. VDE előírásoknak) megfelelően. A telepítés végrehajtása az előző szakasz szerint A szivattyú villamos telepítése a megfelelő üzemeltetési utasítás előírásai szerint A csatlakoztatni kívánt áramkörök műszaki adatainak összeférhetőségét ellenőrizni kell az IF modul villamos adataival. Kapcsok számozása: Kapocs száma Kapocs 1 A(-) (csatlakozás a 3-mal) 2 B(+) (csatlakozás a 4-gyel) 3 A(-) (csatlakozás az 1-gyel) 4 B(+) (csatlakozás a 2-vel) A bejövő A/B BUS-vezeték felhelyezése az 1/2 kapocsra A bejövő A/B BUS-vezeték felhelyezése az 3/4 kapocsra BUS-záróellenállás felhelyezése, amennyiben nincs kimenő vezeték A csatlakozódoboz esetleges látható károsodásának ellenőrzése A csatlakozódoboz fedelének lezárása az erre szolgáló csavarokal, hogy a tömítés körben zárt legyen Üzembe helyezés/működésvizsgálat a következő fő szakasz szerint 10 WILO SE 11/2013

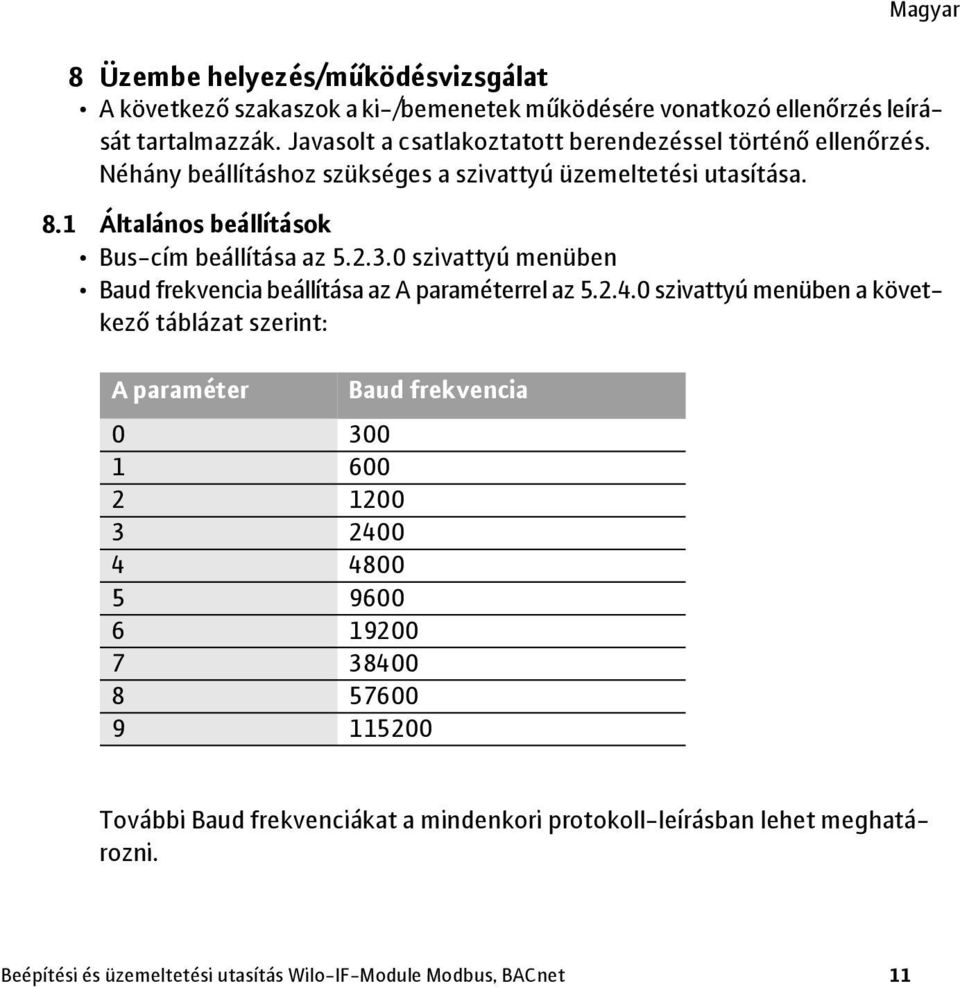

15 8 Üzembe helyezés/működésvizsgálat A következő szakaszok a ki-/bemenetek működésére vonatkozó ellenőrzés leírását tartalmazzák. Javasolt a csatlakoztatott berendezéssel történő ellenőrzés. Néhány beállításhoz szükséges a szivattyú üzemeltetési utasítása. 8.1 Általános beállítások Bus-cím beállítása az szivattyú menüben Baud frekvencia beállítása az A paraméterrel az szivattyú menüben a következő táblázat szerint: A paraméter Baud frekvencia További Baud frekvenciákat a mindenkori protokoll-leírásban lehet meghatározni. Beépítési és üzemeltetési utasítás Wilo-IF-Module Modbus, BACnet 11

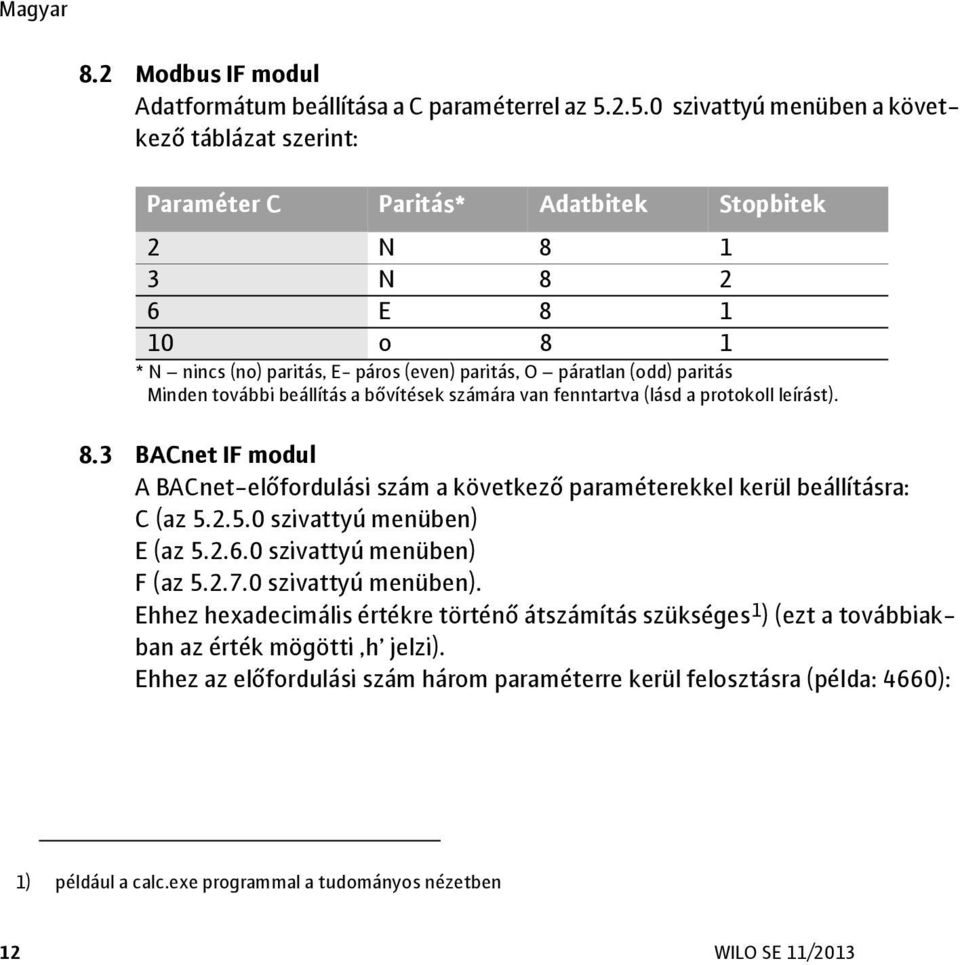

16 8.2 Modbus IF modul Adatformátum beállítása a C paraméterrel az szivattyú menüben a következő táblázat szerint: Paraméter C Paritás* Adatbitek Stopbitek 2 N N E o 8 1 * N nincs (no) paritás, E- páros (even) paritás, O páratlan (odd) paritás Minden további beállítás a bővítések számára van fenntartva (lásd a protokoll leírást). 8.3 BACnet IF modul A BACnet-előfordulási szám a következő paraméterekkel kerül beállításra: C (az szivattyú menüben) E (az szivattyú menüben) F (az szivattyú menüben). Ehhez hexadecimális értékre történő átszámítás szükséges 1 ) (ezt a továbbiakban az érték mögötti h jelzi). Ehhez az előfordulási szám három paraméterre kerül felosztásra (példa: 4660): 1) például a calc.exe programmal a tudományos nézetben 12 WILO SE 11/2013

17 Az előfordulási szám átszámítása hexadecimális értékre (1234h) A nullát tartalmazó eredmények hat számjegyre történő kiegészítése (001234h) C tartalmazza a két jobb oldali számjegyet (34h) E tartalmazza a két középső számjegyet (12h) F tartalmazza a két bal oldali számjegyet (00h) Az egyes paraméterek átszámítása decimális értékre C tartalmazza a két jobb oldali számjegyet (52) E tartalmazza a két középső számjegyet (18) F tartalmazza a két bal oldali számjegyet (00) Az egyes paraméterek bevitele a szivattyú menüjén keresztül 9 Karbantartás Az ezen utasításban leírt modulok alapvetően nem igényelnek karbantartást. 10 Üzemzavarok, azok okai és elhárításuk A javítási munkákat kizárólag szakemberek végezhetik! FIGYELMEZTETÉS! Áramütés miatti veszély! Győződjön meg arról, hogy a villamos energia nem veszélyeztet senkit! Javítási munkák előtt a szivattyút áramtalanítani kell és véletlen bekapcsolás ellen biztosítani kell. A hálózati csatlakozókábelen keletkezett károkat kizárólag szakképzett villanyszerelő javíthatja ki. FIGYELMEZTETÉS! Leforrázás veszélye! Magas közeghőmérséklet és rendszernyomás esetén a szivattyút előzőleg hagyni kell lehűlni, majd a rendszert nyomásmentesíteni kell. Beépítési és üzemeltetési utasítás Wilo-IF-Module Modbus, BACnet 13

18 Üzemzavarok Okok Elhárítás A külső vezérléssel történő kommunikáció zavara Kommunikációs paraméter hibás Huzalozás sérült Ellenőrzés, szükség esetén beállítás (lásd: Üzembe helyezés) A hiba behatárolása érdekében ellenőrizni, hogy további Bus-egységek érintettek-e; huzalozás ellenőrzése Ha az üzemzavar nem hárítható el, forduljon szakszervizhez vagy a legközelebbi Wilo ügyfélszolgálathoz, ill. képviselethez. 11 Pótalkatrészek A pótalkatrészek a helyi szakszerviznél és / vagy a Wilo Wiloügyfélszolgálatánál rendelhetők meg. A visszakérdezések és hibás megrendelések elkerülése érdekében megrendeléskor adja meg a típustáblán szereplő összes adatot. 14 WILO SE 11/2013

19 12 Ártalmatlanítás A termék előírás szerinti ártalmatlanításával és az anyagok újrahasznosításával Ön is hozzájárul a környezeti károk és az egészség veszélyeztetésének elkerüléséhez. 1. A termék, ill. alkatrészeinek ártalmatlanítását illetően forduljon a hulladékkezelést végző önkormányzati vagy magántársaságokhoz. 2. A szakszerű ártalmatlanítással kapcsolatos további információk a helyi önkormányzattól, a hulladékkezelőtől vagy a termék beszerzési helyén szerezhetők be. Beépítési és üzemeltetési utasítás Wilo-IF-Module Modbus, BACnet 15
