1 A hordozható számítógép bemutatása Felhasználói útmutató

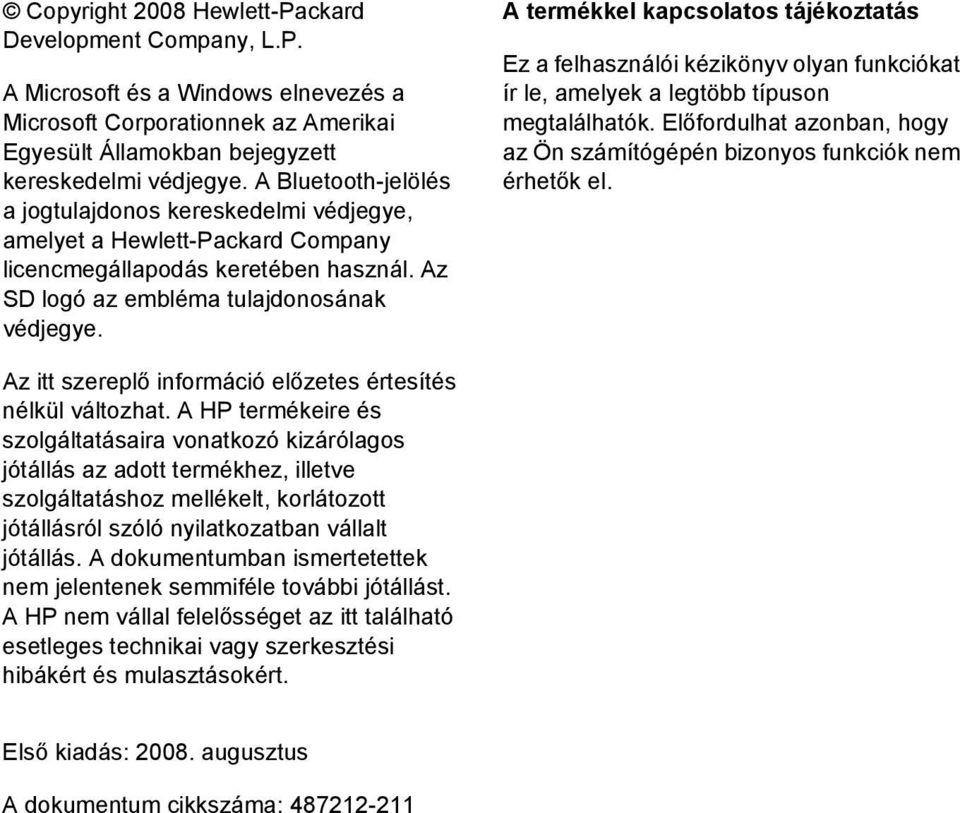

2 Copyright 2008 Hewlett-Packard Development Company, L.P. A Microsoft és a Windows elnevezés a Microsoft Corporationnek az Amerikai Egyesült Államokban bejegyzett kereskedelmi védjegye. A Bluetooth-jelölés a jogtulajdonos kereskedelmi védjegye, amelyet a Hewlett-Packard Company licencmegállapodás keretében használ. Az SD logó az embléma tulajdonosának védjegye. A termékkel kapcsolatos tájékoztatás Ez a felhasználói kézikönyv olyan funkciókat ír le, amelyek a legtöbb típuson megtalálhatók. Előfordulhat azonban, hogy az Ön számítógépén bizonyos funkciók nem érhetők el. Az itt szereplő információ előzetes értesítés nélkül változhat. A HP termékeire és szolgáltatásaira vonatkozó kizárólagos jótállás az adott termékhez, illetve szolgáltatáshoz mellékelt, korlátozott jótállásról szóló nyilatkozatban vállalt jótállás. A dokumentumban ismertetettek nem jelentenek semmiféle további jótállást. A HP nem vállal felelősséget az itt található esetleges technikai vagy szerkesztési hibákért és mulasztásokért. Első kiadás: augusztus A dokumentum cikkszáma:

3 Biztonsági figyelmeztetés FIGYELEM! A magas hőmérséklet által okozott sérülések és a túlmelegedés elkerülése érdekében ne tegye a számítógépet közvetlenül az ölébe, és ügyeljen arra, hogy a szellőzőnyílásokon keresztül mindig szabadon áramolhasson a levegő. A számítógépet csak kemény, sík felületen használja. Ügyeljen rá, hogy egy másik szilárd tárgy, például a készülék mellett lévő nyomtató, illetve puha tárgy, például párna, vastag szőnyeg vagy ruha ne gátolja meg a levegő áramlását. Ügyeljen arra, hogy a váltóáramú tápegység működés közben ne érjen a bőréhez vagy más puha felülethez, például párnákhoz, textíliákhoz, ruházathoz vagy szőnyegekhez. A számítógép és a váltóáramú tápegység megfelel az informatikai eszközök biztonságára vonatkozó nemzetközi szabványnak (International Standard for Safety of Information Technology Equipment IEC 60950). iii

4 iv Biztonsági figyelmeztetés

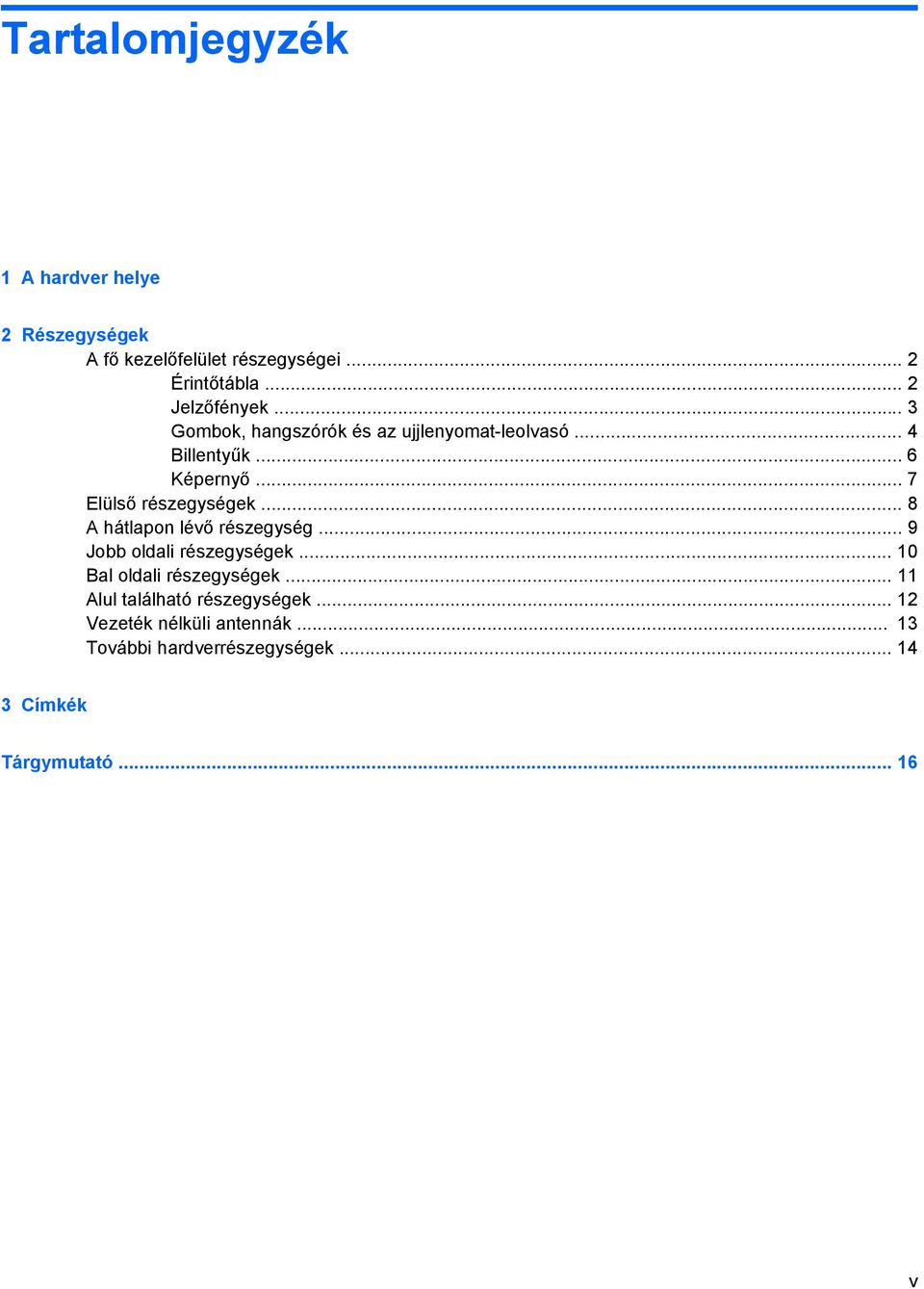

5 Tartalomjegyzék 1 A hardver helye 2 Részegységek A fő kezelőfelület részegységei... 2 Érintőtábla... 2 Jelzőfények... 3 Gombok, hangszórók és az ujjlenyomat-leolvasó... 4 Billentyűk... 6 Képernyő... 7 Elülső részegységek... 8 A hátlapon lévő részegység... 9 Jobb oldali részegységek Bal oldali részegységek Alul található részegységek Vezeték nélküli antennák További hardverrészegységek Címkék Tárgymutató v

6 vi

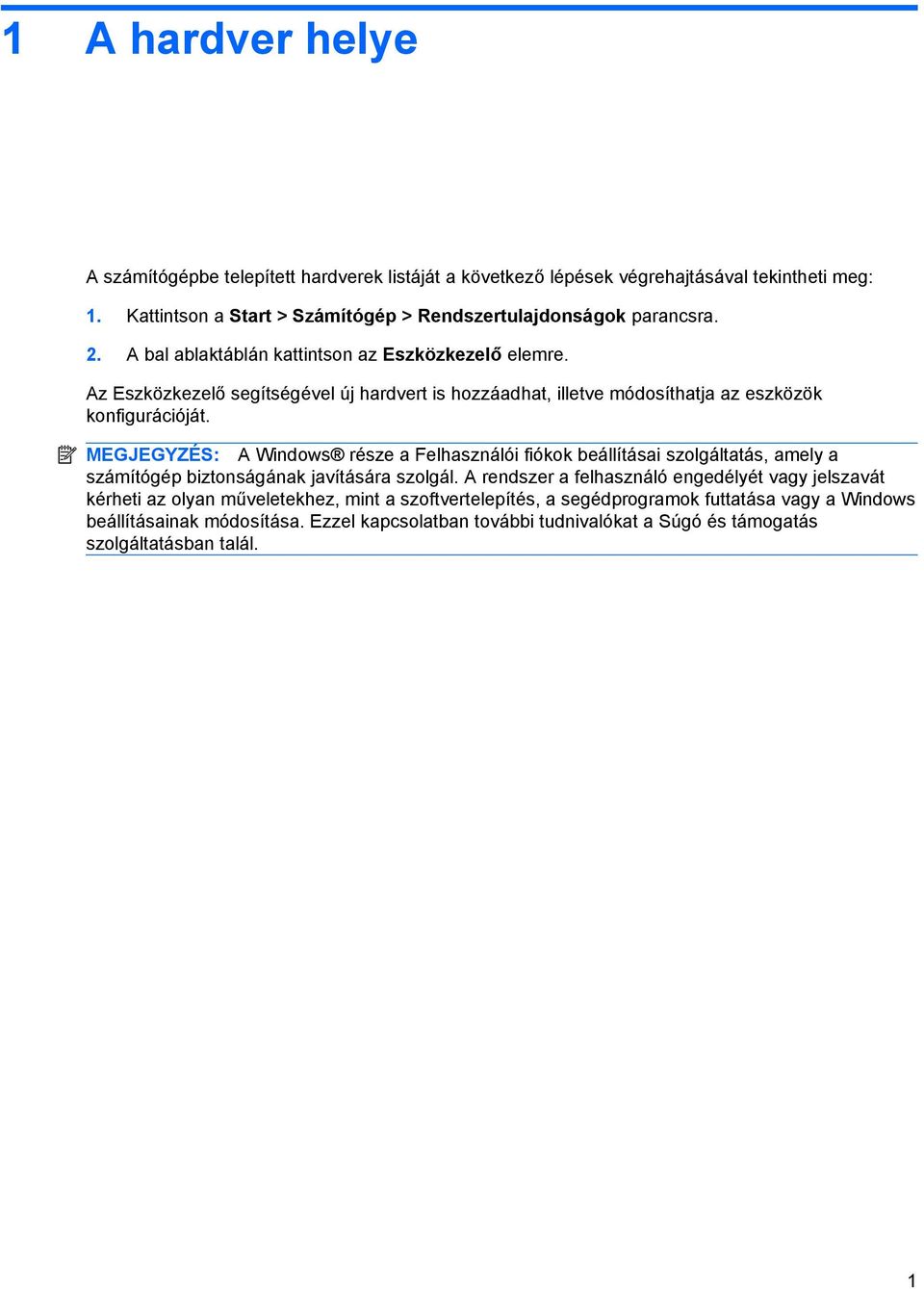

7 1 A hardver helye A számítógépbe telepített hardverek listáját a következő lépések végrehajtásával tekintheti meg: 1. Kattintson a Start > Számítógép > Rendszertulajdonságok parancsra. 2. A bal ablaktáblán kattintson az Eszközkezelő elemre. Az Eszközkezelő segítségével új hardvert is hozzáadhat, illetve módosíthatja az eszközök konfigurációját. MEGJEGYZÉS: A Windows része a Felhasználói fiókok beállításai szolgáltatás, amely a számítógép biztonságának javítására szolgál. A rendszer a felhasználó engedélyét vagy jelszavát kérheti az olyan műveletekhez, mint a szoftvertelepítés, a segédprogramok futtatása vagy a Windows beállításainak módosítása. Ezzel kapcsolatban további tudnivalókat a Súgó és támogatás szolgáltatásban talál. 1

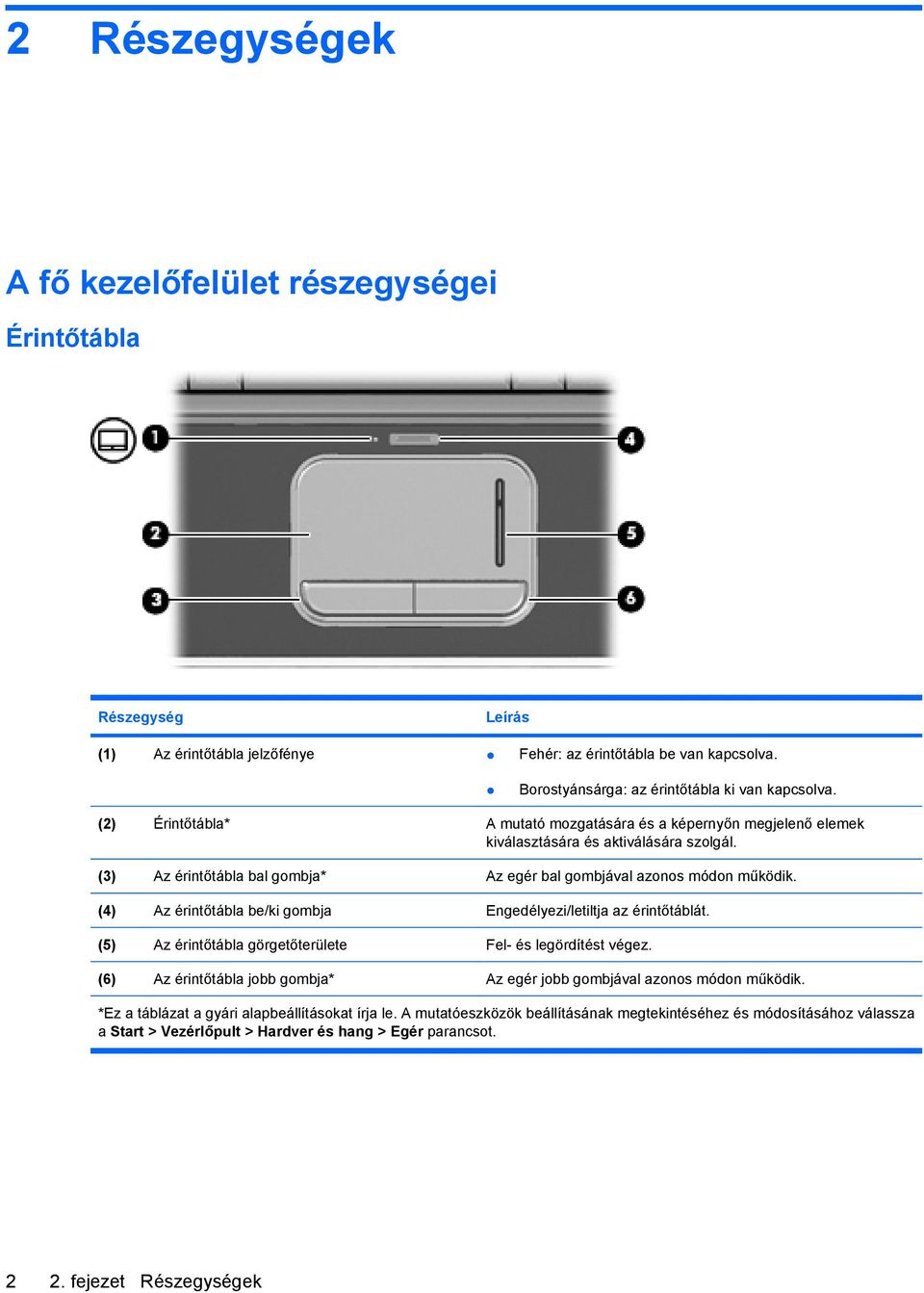

8 2 Részegységek A fő kezelőfelület részegységei Érintőtábla Részegység (1) Az érintőtábla jelzőfénye Fehér: az érintőtábla be van kapcsolva. Borostyánsárga: az érintőtábla ki van kapcsolva. (2) Érintőtábla* A mutató mozgatására és a képernyőn megjelenő elemek kiválasztására és aktiválására szolgál. (3) Az érintőtábla bal gombja* Az egér bal gombjával azonos módon működik. (4) Az érintőtábla be/ki gombja Engedélyezi/letiltja az érintőtáblát. (5) Az érintőtábla görgetőterülete Fel- és legördítést végez. (6) Az érintőtábla jobb gombja* Az egér jobb gombjával azonos módon működik. *Ez a táblázat a gyári alapbeállításokat írja le. A mutatóeszközök beállításának megtekintéséhez és módosításához válassza a Start > Vezérlőpult > Hardver és hang > Egér parancsot fejezet Részegységek

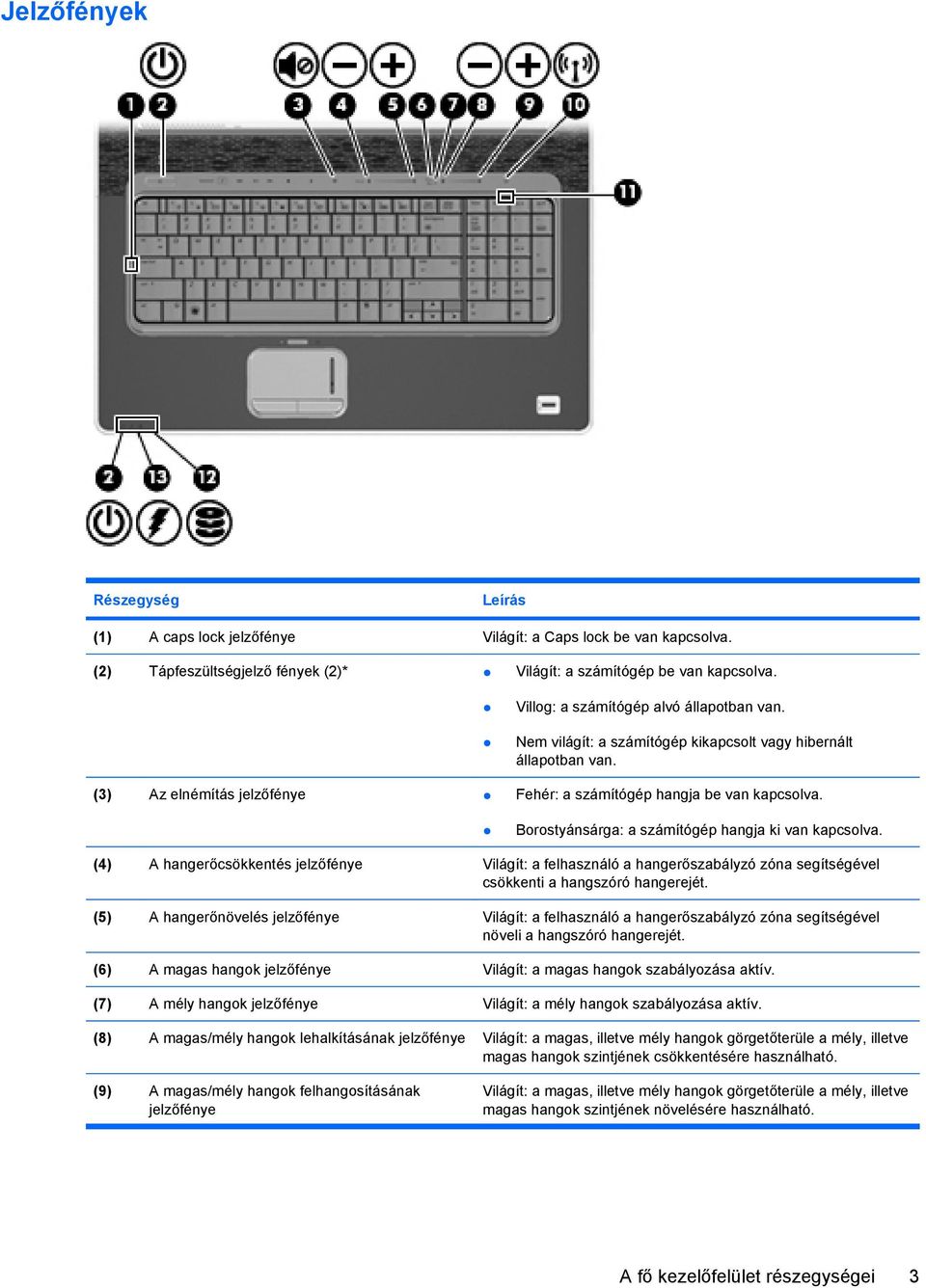

9 Jelzőfények Részegység (1) A caps lock jelzőfénye Világít: a Caps lock be van kapcsolva. (2) Tápfeszültségjelző fények (2)* Világít: a számítógép be van kapcsolva. Villog: a számítógép alvó állapotban van. Nem világít: a számítógép kikapcsolt vagy hibernált állapotban van. (3) Az elnémítás jelzőfénye Fehér: a számítógép hangja be van kapcsolva. Borostyánsárga: a számítógép hangja ki van kapcsolva. (4) A hangerőcsökkentés jelzőfénye Világít: a felhasználó a hangerőszabályzó zóna segítségével csökkenti a hangszóró hangerejét. (5) A hangerőnövelés jelzőfénye Világít: a felhasználó a hangerőszabályzó zóna segítségével növeli a hangszóró hangerejét. (6) A magas hangok jelzőfénye Világít: a magas hangok szabályozása aktív. (7) A mély hangok jelzőfénye Világít: a mély hangok szabályozása aktív. (8) A magas/mély hangok lehalkításának jelzőfénye Világít: a magas, illetve mély hangok görgetőterüle a mély, illetve magas hangok szintjének csökkentésére használható. (9) A magas/mély hangok felhangosításának jelzőfénye Világít: a magas, illetve mély hangok görgetőterüle a mély, illetve magas hangok szintjének növelésére használható. A fő kezelőfelület részegységei 3

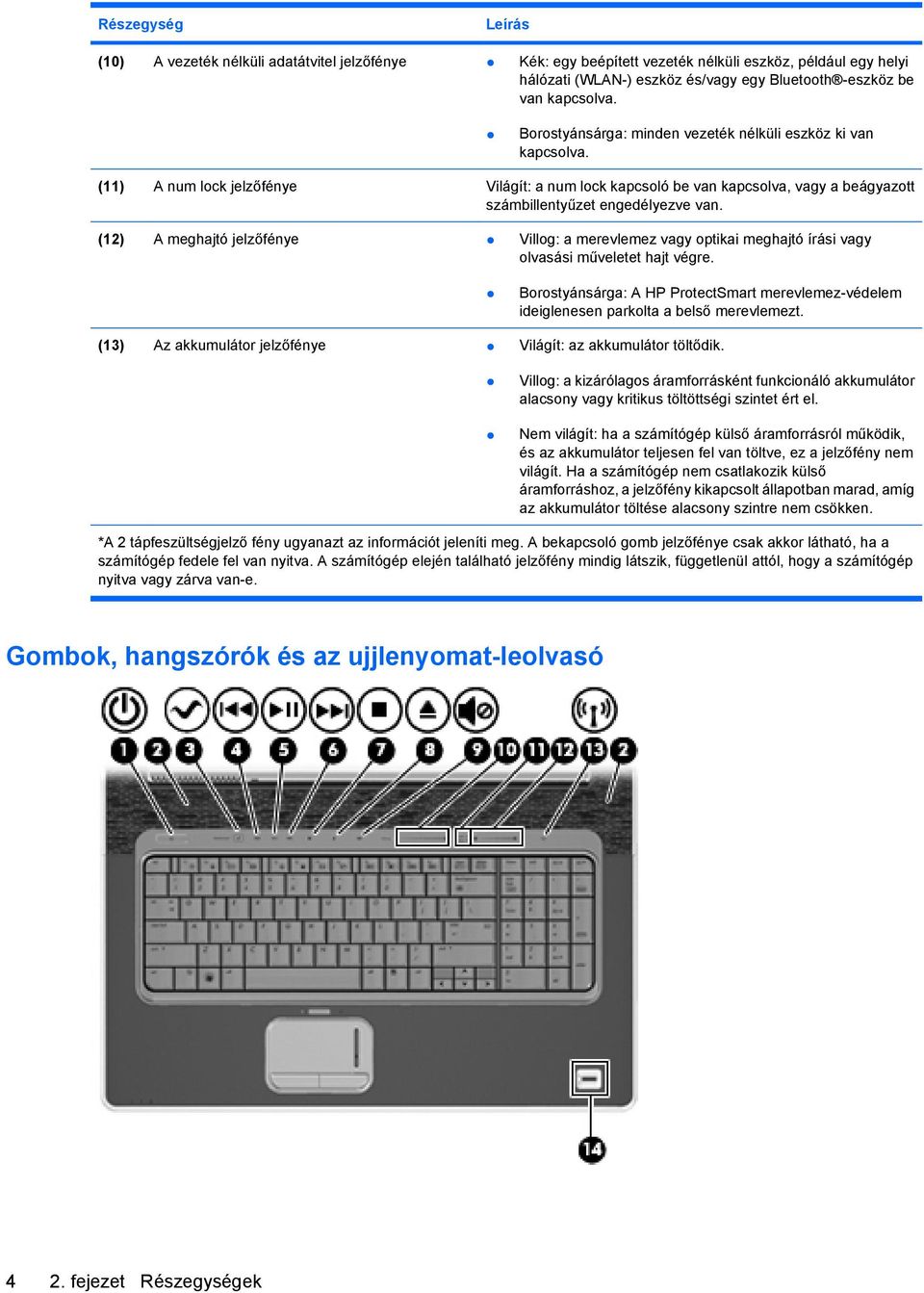

10 Részegység (10) A vezeték nélküli adatátvitel jelzőfénye Kék: egy beépített vezeték nélküli eszköz, például egy helyi hálózati (WLAN-) eszköz és/vagy egy Bluetooth -eszköz be van kapcsolva. Borostyánsárga: minden vezeték nélküli eszköz ki van kapcsolva. (11) A num lock jelzőfénye Világít: a num lock kapcsoló be van kapcsolva, vagy a beágyazott számbillentyűzet engedélyezve van. (12) A meghajtó jelzőfénye Villog: a merevlemez vagy optikai meghajtó írási vagy olvasási műveletet hajt végre. Borostyánsárga: A HP ProtectSmart merevlemez-védelem ideiglenesen parkolta a belső merevlemezt. (13) Az akkumulátor jelzőfénye Világít: az akkumulátor töltődik. Villog: a kizárólagos áramforrásként funkcionáló akkumulátor alacsony vagy kritikus töltöttségi szintet ért el. Nem világít: ha a számítógép külső áramforrásról működik, és az akkumulátor teljesen fel van töltve, ez a jelzőfény nem világít. Ha a számítógép nem csatlakozik külső áramforráshoz, a jelzőfény kikapcsolt állapotban marad, amíg az akkumulátor töltése alacsony szintre nem csökken. *A 2 tápfeszültségjelző fény ugyanazt az információt jeleníti meg. A bekapcsoló gomb jelzőfénye csak akkor látható, ha a számítógép fedele fel van nyitva. A számítógép elején található jelzőfény mindig látszik, függetlenül attól, hogy a számítógép nyitva vagy zárva van-e. Gombok, hangszórók és az ujjlenyomat-leolvasó 4 2. fejezet Részegységek

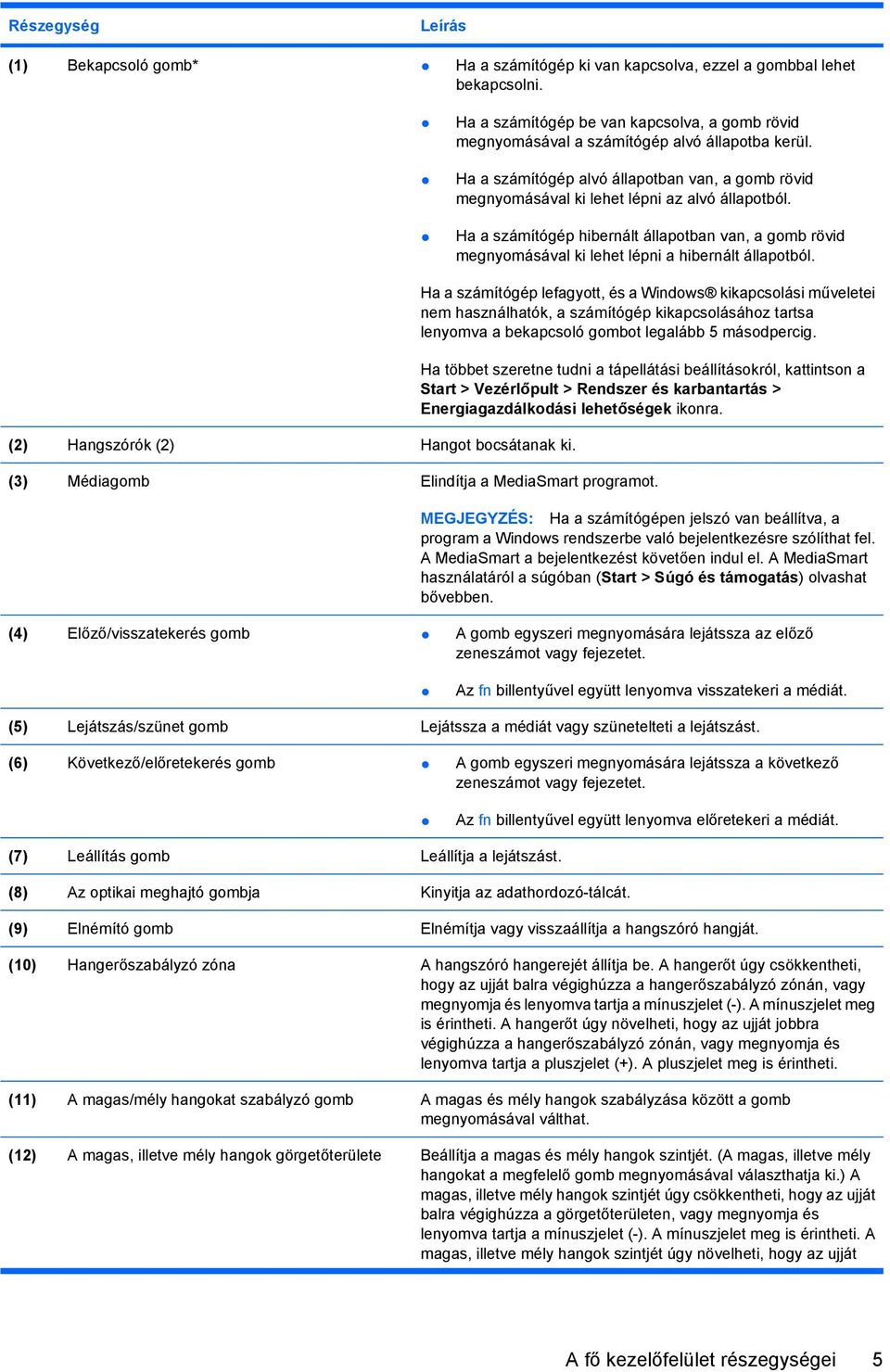

11 Részegység (1) Bekapcsoló gomb* Ha a számítógép ki van kapcsolva, ezzel a gombbal lehet bekapcsolni. Ha a számítógép be van kapcsolva, a gomb rövid megnyomásával a számítógép alvó állapotba kerül. Ha a számítógép alvó állapotban van, a gomb rövid megnyomásával ki lehet lépni az alvó állapotból. Ha a számítógép hibernált állapotban van, a gomb rövid megnyomásával ki lehet lépni a hibernált állapotból. (2) Hangszórók (2) Hangot bocsátanak ki. Ha a számítógép lefagyott, és a Windows kikapcsolási műveletei nem használhatók, a számítógép kikapcsolásához tartsa lenyomva a bekapcsoló gombot legalább 5 másodpercig. Ha többet szeretne tudni a tápellátási beállításokról, kattintson a Start > Vezérlőpult > Rendszer és karbantartás > Energiagazdálkodási lehetőségek ikonra. (3) Médiagomb Elindítja a MediaSmart programot. MEGJEGYZÉS: Ha a számítógépen jelszó van beállítva, a program a Windows rendszerbe való bejelentkezésre szólíthat fel. A MediaSmart a bejelentkezést követően indul el. A MediaSmart használatáról a súgóban (Start > Súgó és támogatás) olvashat bővebben. (4) Előző/visszatekerés gomb A gomb egyszeri megnyomására lejátssza az előző zeneszámot vagy fejezetet. Az fn billentyűvel együtt lenyomva visszatekeri a médiát. (5) Lejátszás/szünet gomb Lejátssza a médiát vagy szünetelteti a lejátszást. (6) Következő/előretekerés gomb A gomb egyszeri megnyomására lejátssza a következő zeneszámot vagy fejezetet. Az fn billentyűvel együtt lenyomva előretekeri a médiát. (7) Leállítás gomb Leállítja a lejátszást. (8) Az optikai meghajtó gombja Kinyitja az adathordozó-tálcát. (9) Elnémító gomb Elnémítja vagy visszaállítja a hangszóró hangját. (10) Hangerőszabályzó zóna A hangszóró hangerejét állítja be. A hangerőt úgy csökkentheti, hogy az ujját balra végighúzza a hangerőszabályzó zónán, vagy megnyomja és lenyomva tartja a mínuszjelet (-). A mínuszjelet meg is érintheti. A hangerőt úgy növelheti, hogy az ujját jobbra végighúzza a hangerőszabályzó zónán, vagy megnyomja és lenyomva tartja a pluszjelet (+). A pluszjelet meg is érintheti. (11) A magas/mély hangokat szabályzó gomb A magas és mély hangok szabályzása között a gomb megnyomásával válthat. (12) A magas, illetve mély hangok görgetőterülete Beállítja a magas és mély hangok szintjét. (A magas, illetve mély hangokat a megfelelő gomb megnyomásával választhatja ki.) A magas, illetve mély hangok szintjét úgy csökkentheti, hogy az ujját balra végighúzza a görgetőterületen, vagy megnyomja és lenyomva tartja a mínuszjelet (-). A mínuszjelet meg is érintheti. A magas, illetve mély hangok szintjét úgy növelheti, hogy az ujját A fő kezelőfelület részegységei 5

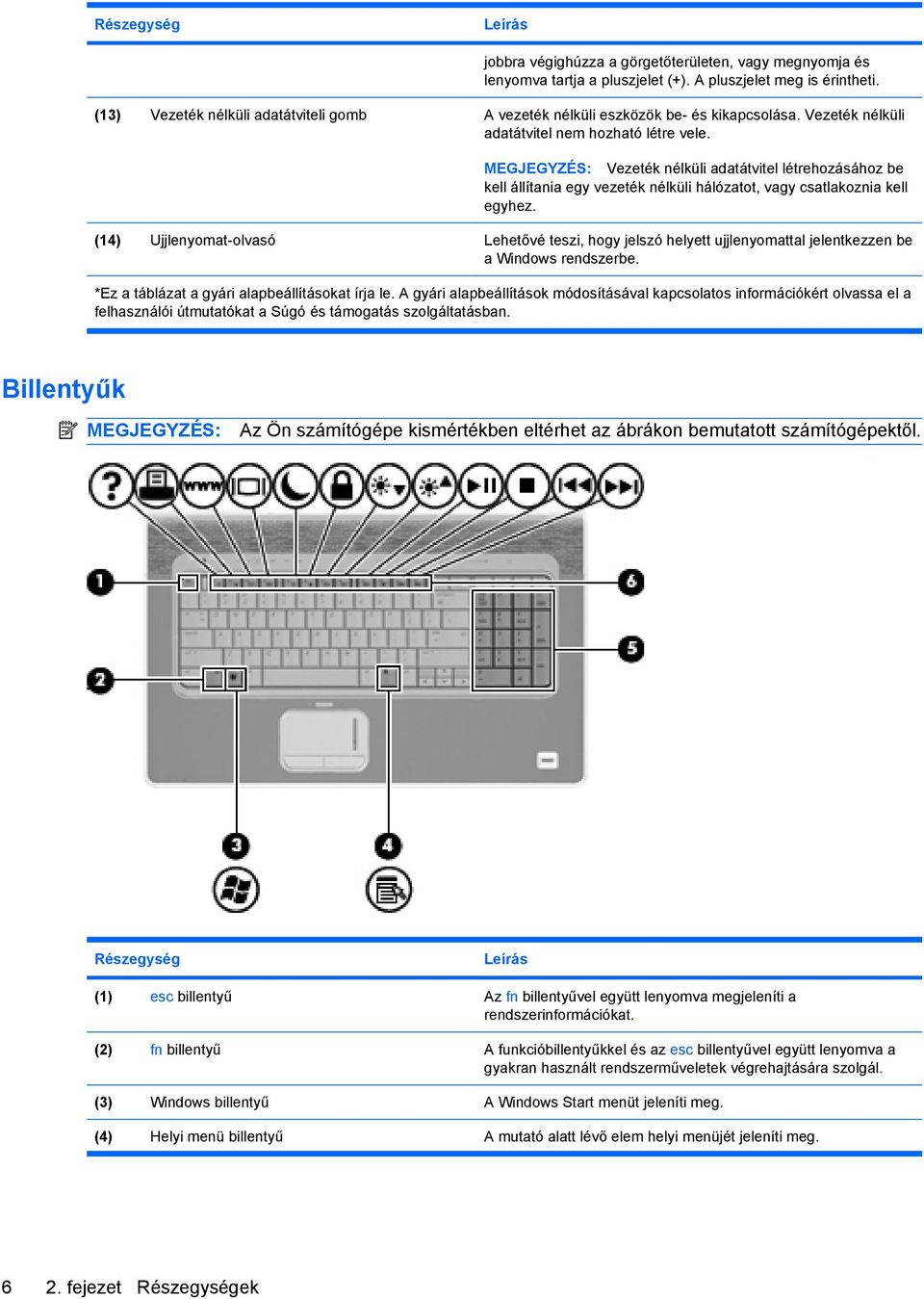

12 Részegység jobbra végighúzza a görgetőterületen, vagy megnyomja és lenyomva tartja a pluszjelet (+). A pluszjelet meg is érintheti. (13) Vezeték nélküli adatátviteli gomb A vezeték nélküli eszközök be- és kikapcsolása. Vezeték nélküli adatátvitel nem hozható létre vele. MEGJEGYZÉS: Vezeték nélküli adatátvitel létrehozásához be kell állítania egy vezeték nélküli hálózatot, vagy csatlakoznia kell egyhez. (14) Ujjlenyomat-olvasó Lehetővé teszi, hogy jelszó helyett ujjlenyomattal jelentkezzen be a Windows rendszerbe. *Ez a táblázat a gyári alapbeállításokat írja le. A gyári alapbeállítások módosításával kapcsolatos információkért olvassa el a felhasználói útmutatókat a Súgó és támogatás szolgáltatásban. Billentyűk MEGJEGYZÉS: Az Ön számítógépe kismértékben eltérhet az ábrákon bemutatott számítógépektől. Részegység (1) esc billentyű Az fn billentyűvel együtt lenyomva megjeleníti a rendszerinformációkat. (2) fn billentyű A funkcióbillentyűkkel és az esc billentyűvel együtt lenyomva a gyakran használt rendszerműveletek végrehajtására szolgál. (3) Windows billentyű A Windows Start menüt jeleníti meg. (4) Helyi menü billentyű A mutató alatt lévő elem helyi menüjét jeleníti meg fejezet Részegységek

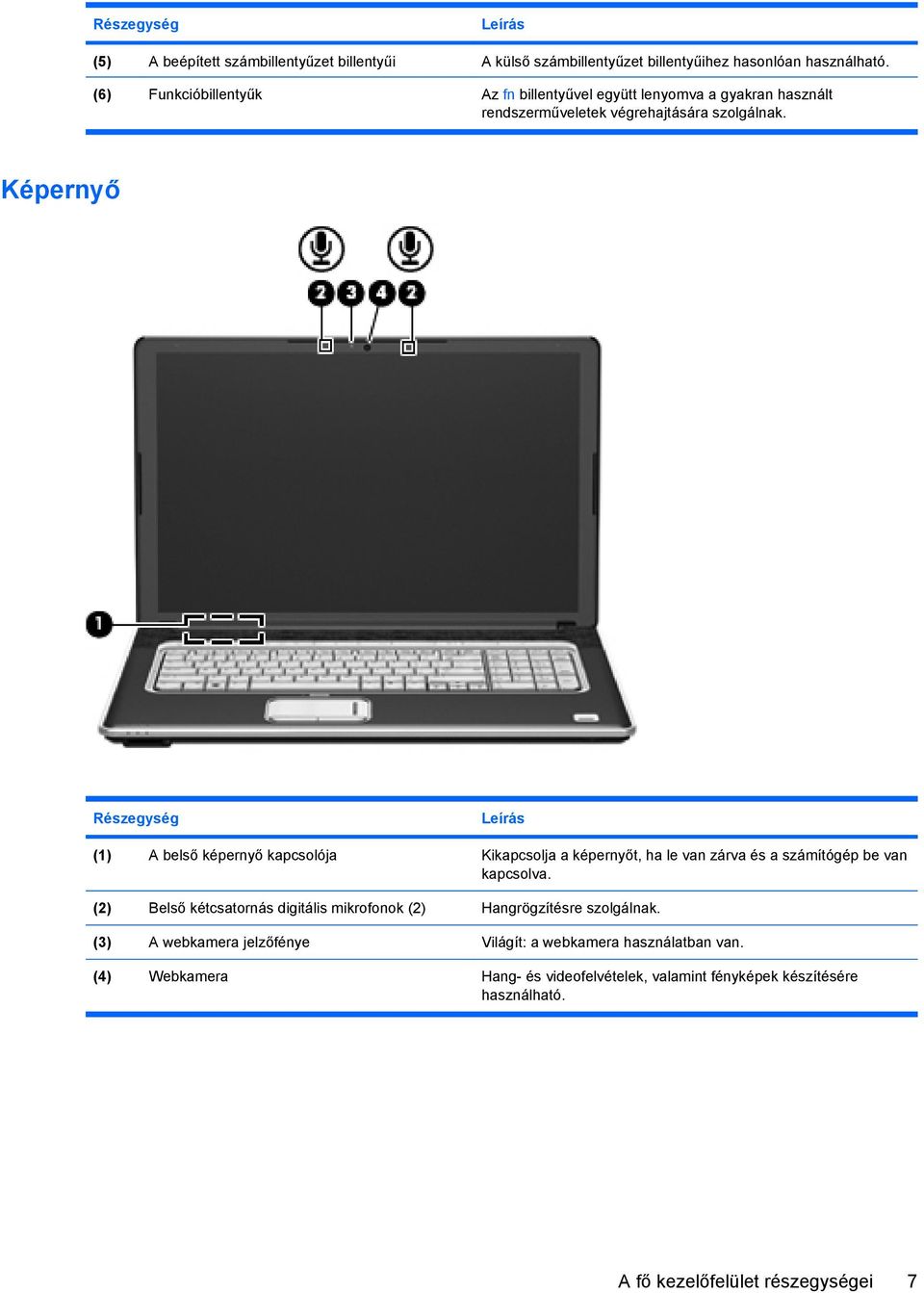

13 Részegység (5) A beépített számbillentyűzet billentyűi A külső számbillentyűzet billentyűihez hasonlóan használható. (6) Funkcióbillentyűk Az fn billentyűvel együtt lenyomva a gyakran használt rendszerműveletek végrehajtására szolgálnak. Képernyő Részegység (1) A belső képernyő kapcsolója Kikapcsolja a képernyőt, ha le van zárva és a számítógép be van kapcsolva. (2) Belső kétcsatornás digitális mikrofonok (2) Hangrögzítésre szolgálnak. (3) A webkamera jelzőfénye Világít: a webkamera használatban van. (4) Webkamera Hang- és videofelvételek, valamint fényképek készítésére használható. A fő kezelőfelület részegységei 7

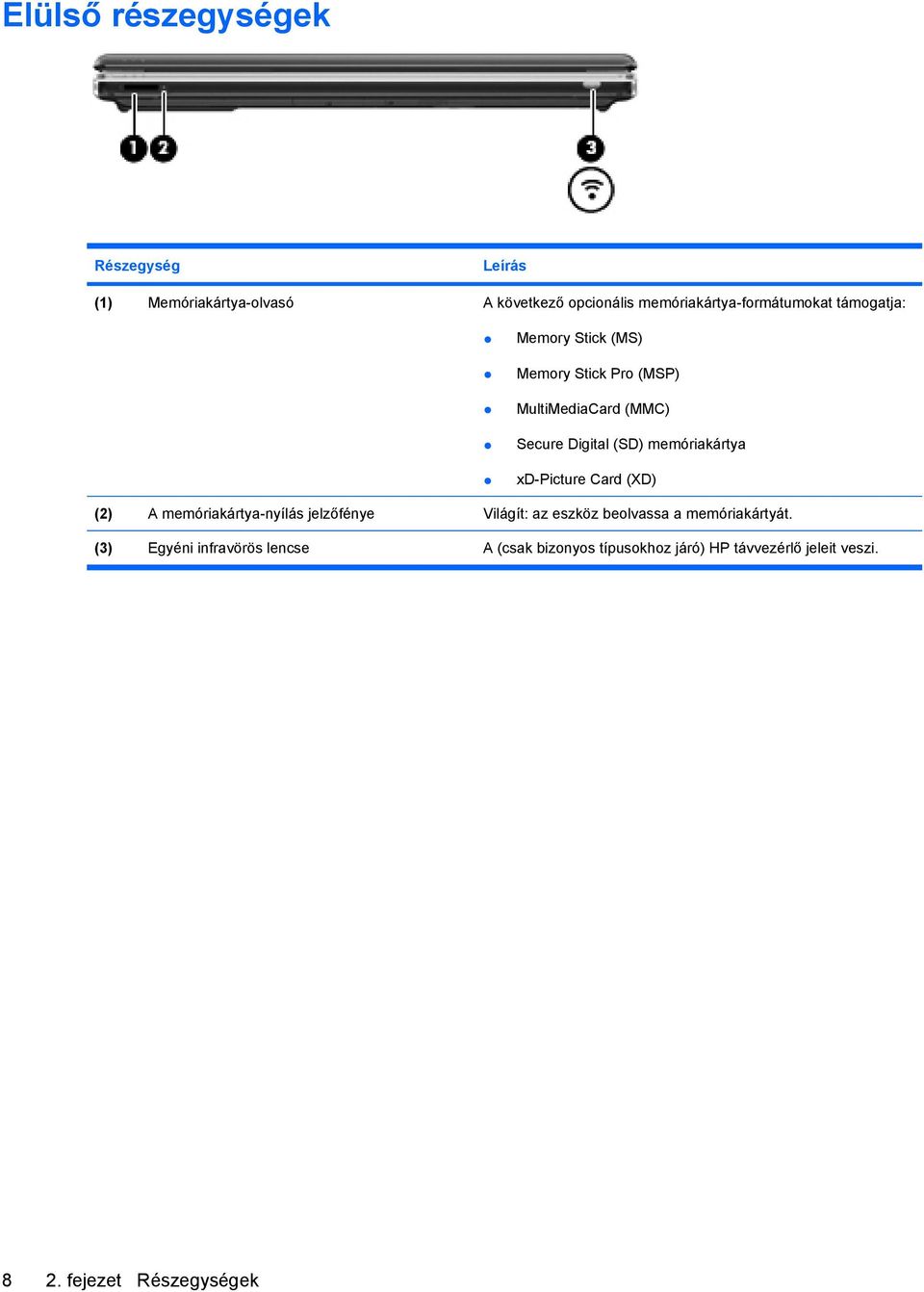

14 Elülső részegységek Részegység (1) Memóriakártya-olvasó A következő opcionális memóriakártya-formátumokat támogatja: Memory Stick (MS) Memory Stick Pro (MSP) MultiMediaCard (MMC) Secure Digital (SD) memóriakártya xd-picture Card (XD) (2) A memóriakártya-nyílás jelzőfénye Világít: az eszköz beolvassa a memóriakártyát. (3) Egyéni infravörös lencse A (csak bizonyos típusokhoz járó) HP távvezérlő jeleit veszi fejezet Részegységek

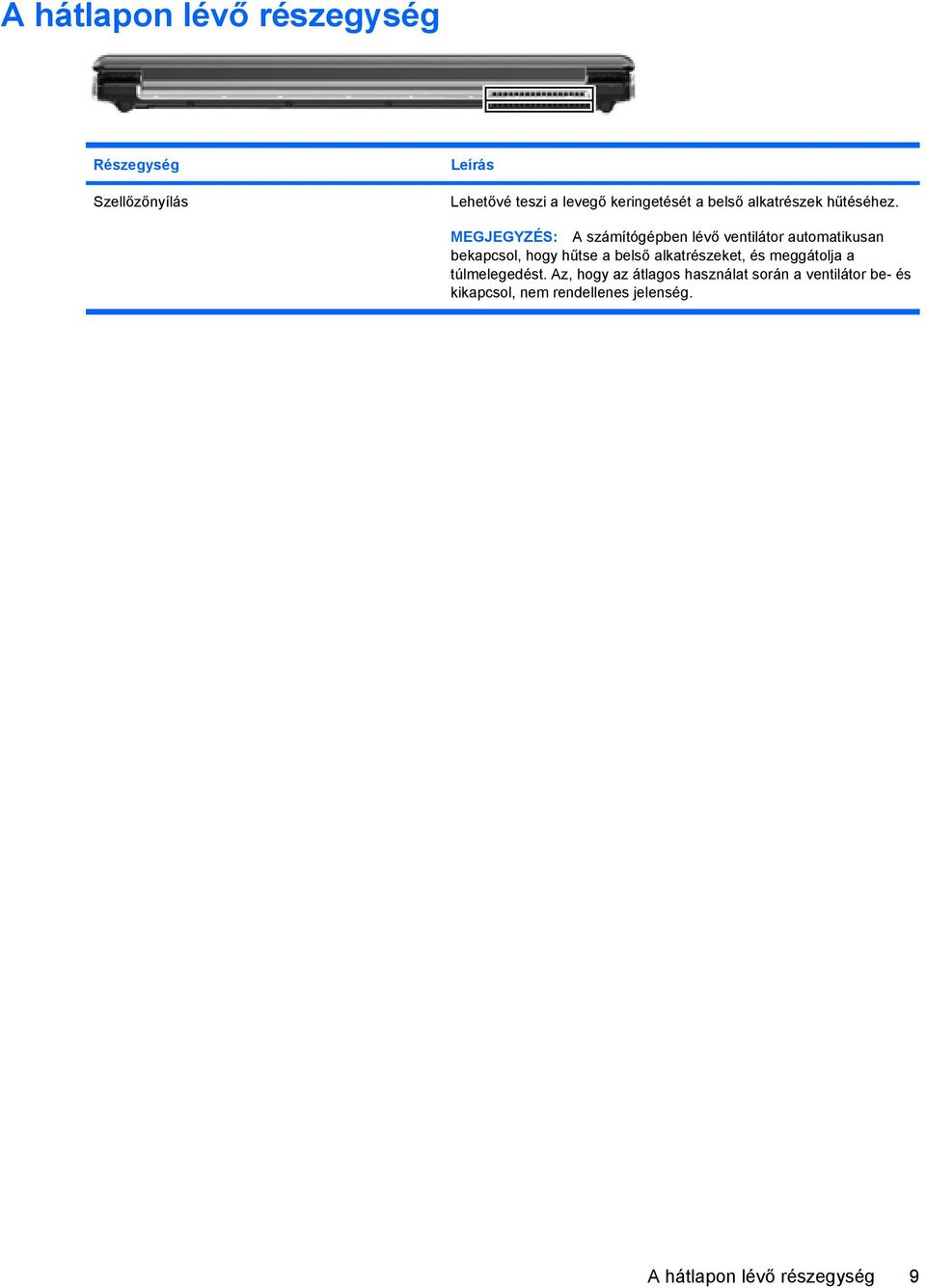

15 A hátlapon lévő részegység Részegység Szellőzőnyílás Lehetővé teszi a levegő keringetését a belső alkatrészek hűtéséhez. MEGJEGYZÉS: A számítógépben lévő ventilátor automatikusan bekapcsol, hogy hűtse a belső alkatrészeket, és meggátolja a túlmelegedést. Az, hogy az átlagos használat során a ventilátor be- és kikapcsol, nem rendellenes jelenség. A hátlapon lévő részegység 9

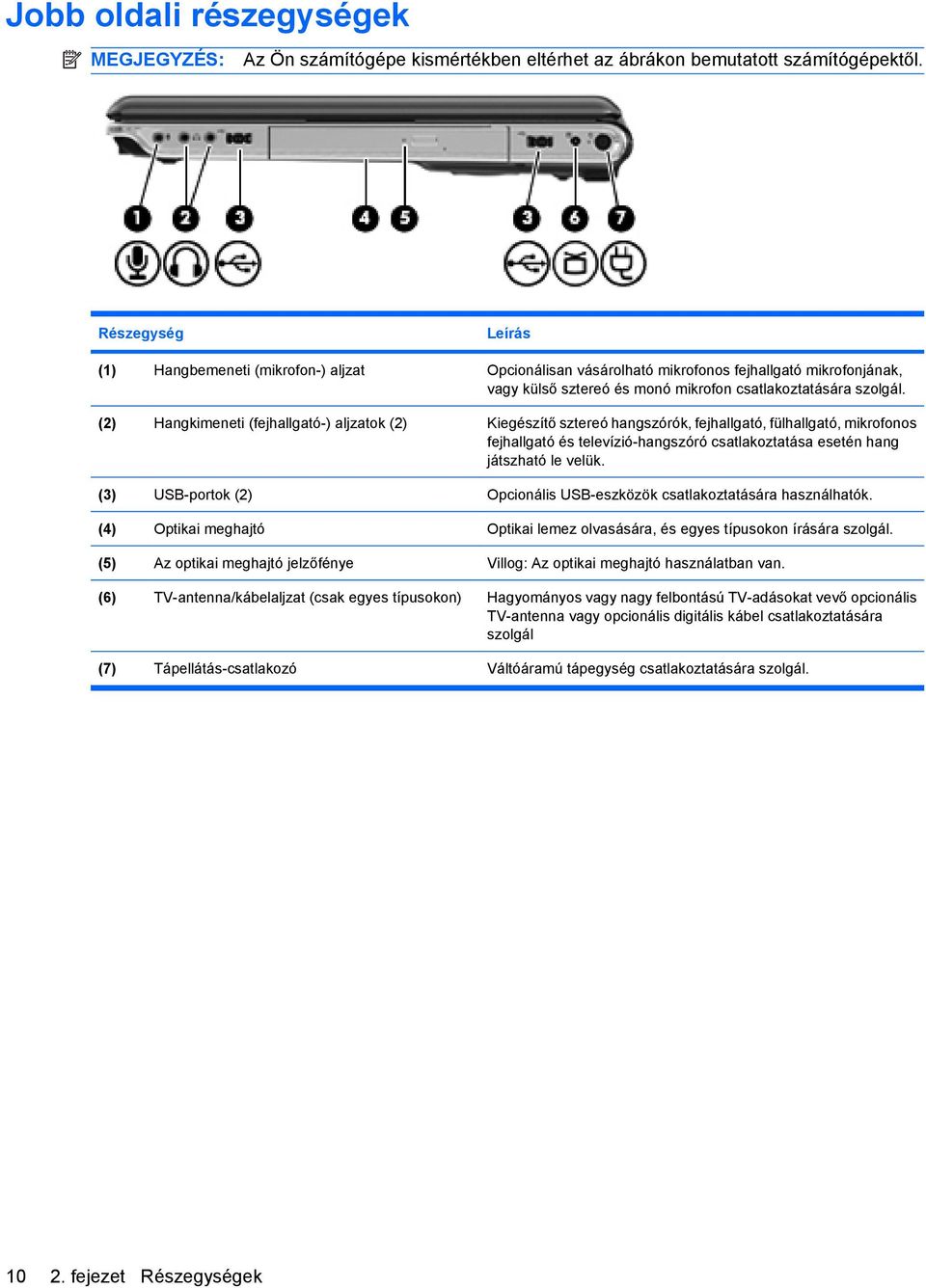

16 Jobb oldali részegységek MEGJEGYZÉS: Az Ön számítógépe kismértékben eltérhet az ábrákon bemutatott számítógépektől. Részegység (1) Hangbemeneti (mikrofon-) aljzat Opcionálisan vásárolható mikrofonos fejhallgató mikrofonjának, vagy külső sztereó és monó mikrofon csatlakoztatására szolgál. (2) Hangkimeneti (fejhallgató-) aljzatok (2) Kiegészítő sztereó hangszórók, fejhallgató, fülhallgató, mikrofonos fejhallgató és televízió-hangszóró csatlakoztatása esetén hang játszható le velük. (3) USB-portok (2) Opcionális USB-eszközök csatlakoztatására használhatók. (4) Optikai meghajtó Optikai lemez olvasására, és egyes típusokon írására szolgál. (5) Az optikai meghajtó jelzőfénye Villog: Az optikai meghajtó használatban van. (6) TV-antenna/kábelaljzat (csak egyes típusokon) Hagyományos vagy nagy felbontású TV-adásokat vevő opcionális TV-antenna vagy opcionális digitális kábel csatlakoztatására szolgál (7) Tápellátás-csatlakozó Váltóáramú tápegység csatlakoztatására szolgál fejezet Részegységek

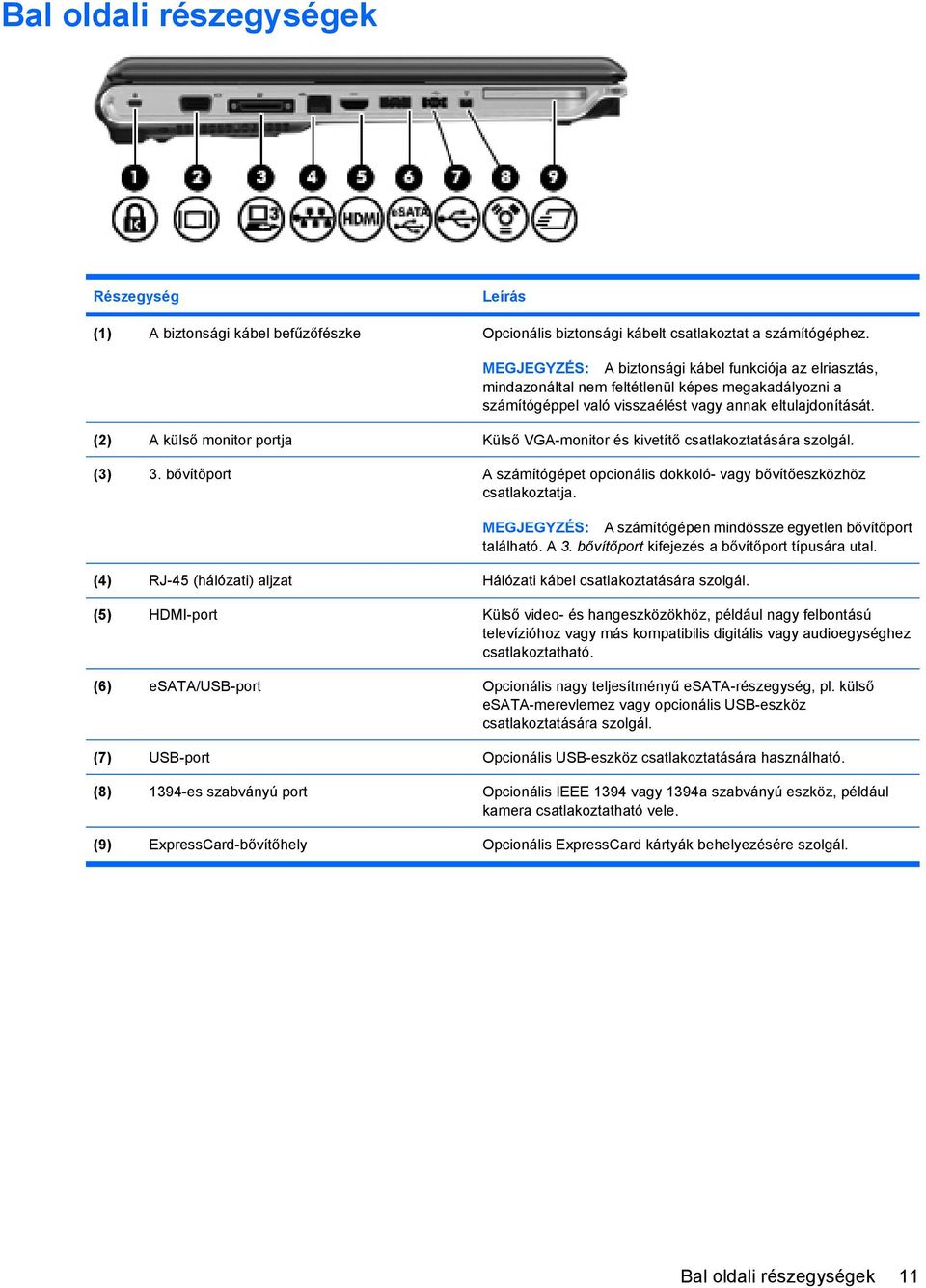

17 Bal oldali részegységek Részegység (1) A biztonsági kábel befűzőfészke Opcionális biztonsági kábelt csatlakoztat a számítógéphez. MEGJEGYZÉS: A biztonsági kábel funkciója az elriasztás, mindazonáltal nem feltétlenül képes megakadályozni a számítógéppel való visszaélést vagy annak eltulajdonítását. (2) A külső monitor portja Külső VGA-monitor és kivetítő csatlakoztatására szolgál. (3) 3. bővítőport A számítógépet opcionális dokkoló- vagy bővítőeszközhöz csatlakoztatja. MEGJEGYZÉS: A számítógépen mindössze egyetlen bővítőport található. A 3. bővítőport kifejezés a bővítőport típusára utal. (4) RJ-45 (hálózati) aljzat Hálózati kábel csatlakoztatására szolgál. (5) HDMI-port Külső video- és hangeszközökhöz, például nagy felbontású televízióhoz vagy más kompatibilis digitális vagy audioegységhez csatlakoztatható. (6) esata/usb-port Opcionális nagy teljesítményű esata-részegység, pl. külső esata-merevlemez vagy opcionális USB-eszköz csatlakoztatására szolgál. (7) USB-port Opcionális USB-eszköz csatlakoztatására használható. (8) 1394-es szabványú port Opcionális IEEE 1394 vagy 1394a szabványú eszköz, például kamera csatlakoztatható vele. (9) ExpressCard-bővítőhely Opcionális ExpressCard kártyák behelyezésére szolgál. Bal oldali részegységek 11

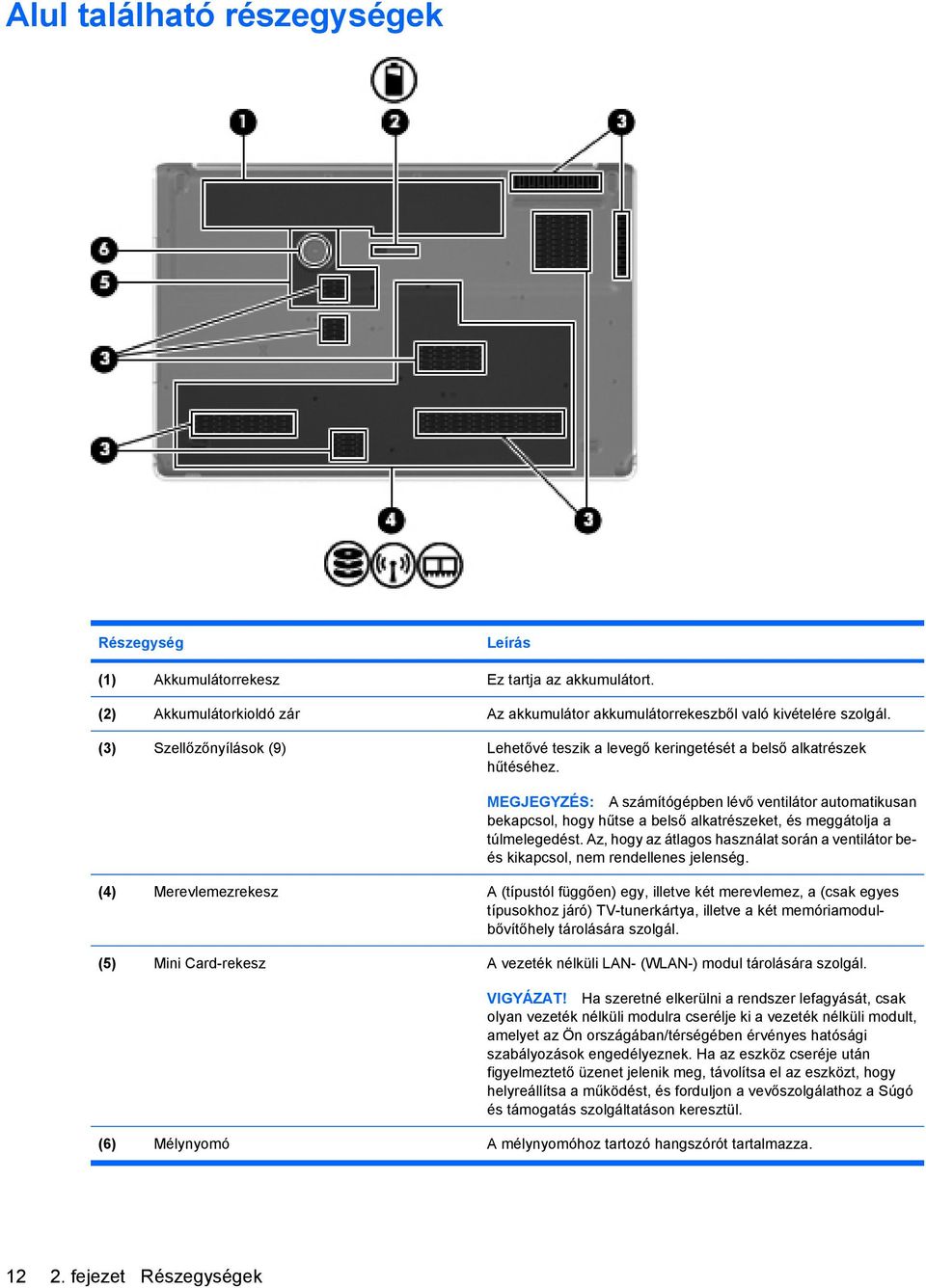

18 Alul található részegységek Részegység (1) Akkumulátorrekesz Ez tartja az akkumulátort. (2) Akkumulátorkioldó zár Az akkumulátor akkumulátorrekeszből való kivételére szolgál. (3) Szellőzőnyílások (9) Lehetővé teszik a levegő keringetését a belső alkatrészek hűtéséhez. MEGJEGYZÉS: A számítógépben lévő ventilátor automatikusan bekapcsol, hogy hűtse a belső alkatrészeket, és meggátolja a túlmelegedést. Az, hogy az átlagos használat során a ventilátor beés kikapcsol, nem rendellenes jelenség. (4) Merevlemezrekesz A (típustól függően) egy, illetve két merevlemez, a (csak egyes típusokhoz járó) TV-tunerkártya, illetve a két memóriamodulbővítőhely tárolására szolgál. (5) Mini Card-rekesz A vezeték nélküli LAN- (WLAN-) modul tárolására szolgál. VIGYÁZAT! Ha szeretné elkerülni a rendszer lefagyását, csak olyan vezeték nélküli modulra cserélje ki a vezeték nélküli modult, amelyet az Ön országában/térségében érvényes hatósági szabályozások engedélyeznek. Ha az eszköz cseréje után figyelmeztető üzenet jelenik meg, távolítsa el az eszközt, hogy helyreállítsa a működést, és forduljon a vevőszolgálathoz a Súgó és támogatás szolgáltatáson keresztül. (6) Mélynyomó A mélynyomóhoz tartozó hangszórót tartalmazza fejezet Részegységek

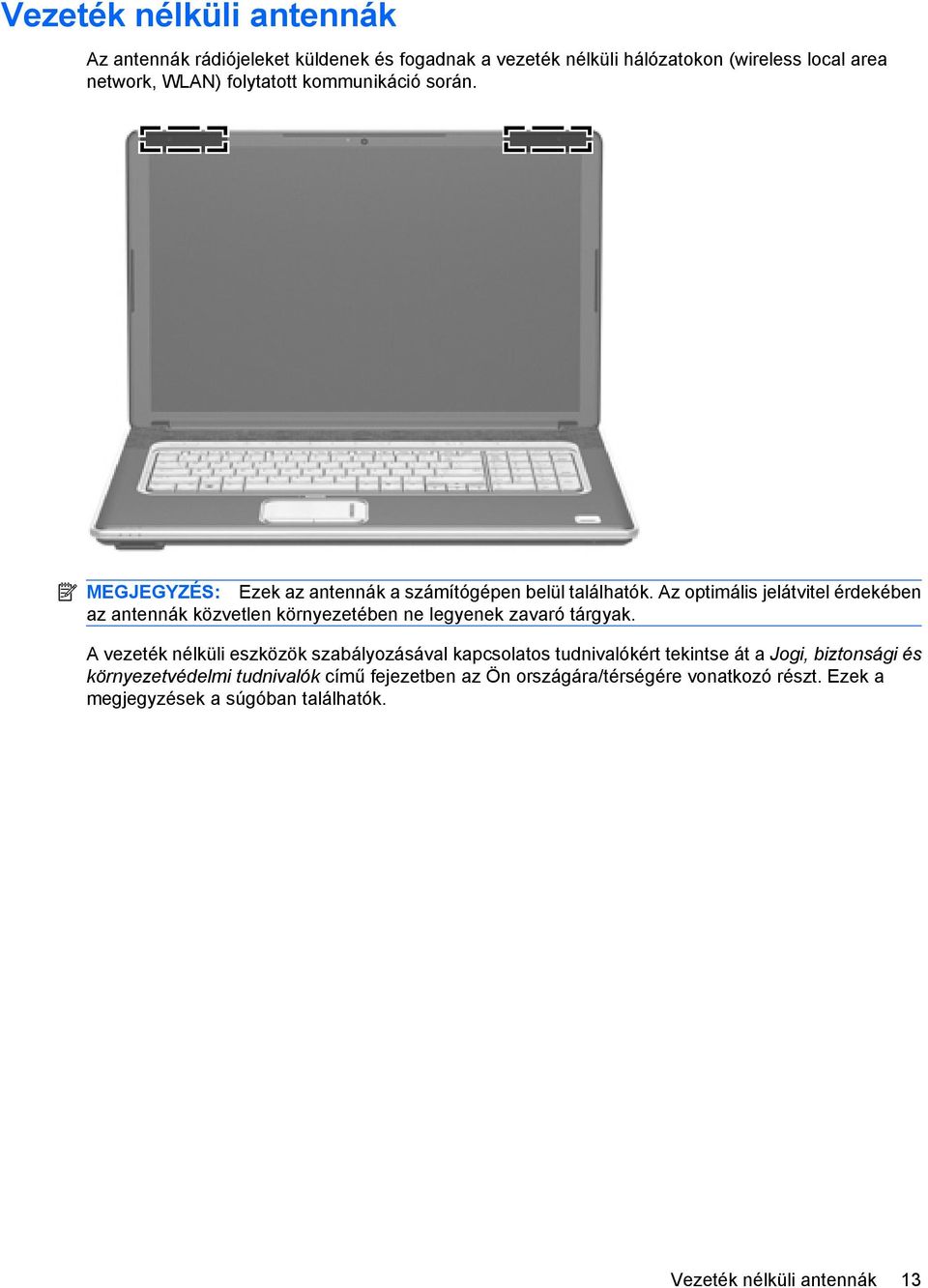

19 Vezeték nélküli antennák Az antennák rádiójeleket küldenek és fogadnak a vezeték nélküli hálózatokon (wireless local area network, WLAN) folytatott kommunikáció során. MEGJEGYZÉS: Ezek az antennák a számítógépen belül találhatók. Az optimális jelátvitel érdekében az antennák közvetlen környezetében ne legyenek zavaró tárgyak. A vezeték nélküli eszközök szabályozásával kapcsolatos tudnivalókért tekintse át a Jogi, biztonsági és környezetvédelmi tudnivalók című fejezetben az Ön országára/térségére vonatkozó részt. Ezek a megjegyzések a súgóban találhatók. Vezeték nélküli antennák 13

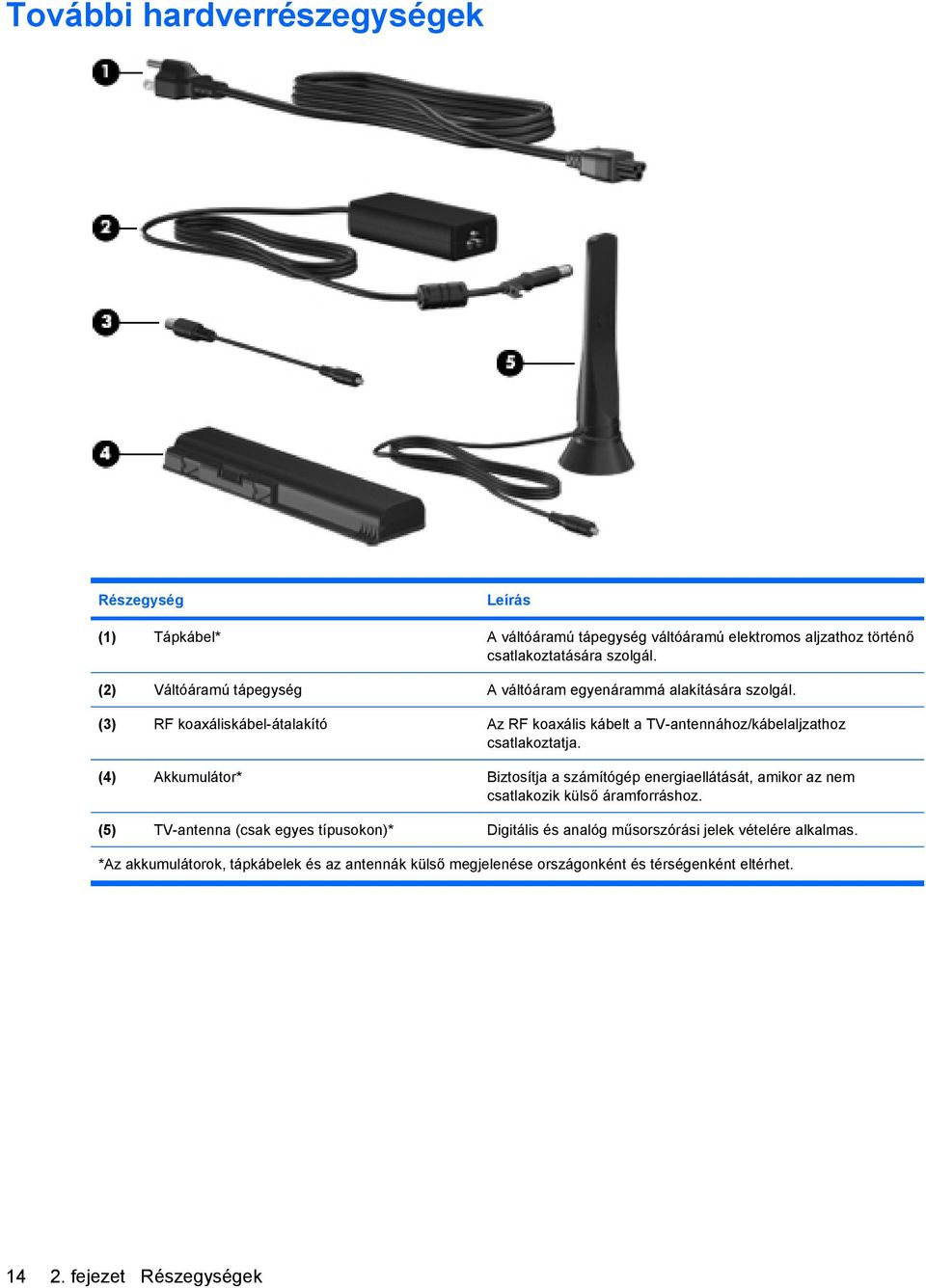

20 További hardverrészegységek Részegység (1) Tápkábel* A váltóáramú tápegység váltóáramú elektromos aljzathoz történő csatlakoztatására szolgál. (2) Váltóáramú tápegység A váltóáram egyenárammá alakítására szolgál. (3) RF koaxáliskábel-átalakító Az RF koaxális kábelt a TV-antennához/kábelaljzathoz csatlakoztatja. (4) Akkumulátor* Biztosítja a számítógép energiaellátását, amikor az nem csatlakozik külső áramforráshoz. (5) TV-antenna (csak egyes típusokon)* Digitális és analóg műsorszórási jelek vételére alkalmas. *Az akkumulátorok, tápkábelek és az antennák külső megjelenése országonként és térségenként eltérhet fejezet Részegységek

21 3 Címkék A számítógépre ragasztott címkék olyan információkat tartalmaznak, amelyekre rendszerproblémák megoldása vagy külföldi utazás során lehet szükség. Szervizcímke az alábbi információkat tartalmazza: Terméknév (1). A noteszgép elején található. Sorozatszám (serial number, s/n) (2). Egyedi, termékenként eltérő alfanumerikus számsor. Cikkszám/termékszám (part number/product number, p/n) (3). Specifikus információkat tartalmaz az eszköz hardverrészegységeiről. A cikkszám segít a szervizelést végző műszaki szakembernek, hogy meg tudja határozni, milyen részegységekre és alkatrészekre lesz szüksége. Modell-leírás (4). Ez a szám segít, hogy megtalálja a noteszgép dokumentumait, illesztőprogramjait és a kapcsolódó támogatásokat. Jótállási idő (5). Meghatározza a számítógépre vonatkozó jótállási idő hosszát. Tartsa kéznél ezeket az adatokat, amikor segítséget kér a vevőszolgálattól. A szervizcímke a számítógép alján található. Microsoft hitelesítési tanúsítvány a Windows -termékkulcsot tartalmazza. A termékkulcsra az operációs rendszer hibáinak elhárításakor és a rendszer frissítésekor lehet szükség. Ez a tanúsítvány a számítógép aljára van ragasztva. Hatósági címke hatósági információkat tartalmaz a számítógépről. A hatósági információkat tartalmazó címke az akkumulátorrekesz belsejében található. A vezeték nélküli eszközök tanúsítványcímkéi (csak egyes típusokon) információkat tartalmaznak az opcionális vezeték nélküli eszközökről, és felsorolják azon országok vagy térségek hatóságainak jóváhagyási jelzéseit, amelyekben engedélyezik az eszköz használatát. Az opcionális eszköz vezeték nélküli helyi hálózati (WLAN-) eszköz vagy egy opcionális Bluetooth eszköz lehet. Ha a számítógéptípus egy vagy több vezeték nélküli eszközt tartalmaz, a számítógéphez egy vagy több tanúsítványcímke tartozik. Ezekre az adatokra akkor lehet szüksége, ha külföldre utazik. A vezeték nélküli eszközök tanúsítványcímkéi a merevlemezrekesz belsejében találhatók. 15
