1 Engineered Soltions BIS áttekintés és a 4.0 verzió alapcsomagja BIS áttekintés és a 4.0 verzió alapcsomagja Komplett vállalatfelügyelet a hatékony, integrált épület- és biztonsági felügyelethez, egyetlen alkalmazásban A világszinten is elterjedt, nyílt információtechnológiai szabványok következetes használata a konfigrálási, kommnikációs és megjelenítési fnkciókhoz kiemelten felhasználóbaráttá és könnyen bevezethetővé teszi a rendszert Az OPC kompatibilitás révén még jobb integrációt biztosít a Bosch és más gyártók rendszerei számára A riasztási információk könnyen összekapcsolhatók a felhasználók által definiált akciótervekkel és térképekkel, ami lehetővé teszi a gyorsabb és biztonságosabb kezelői beavatkozást A modláris szerkezet megkönnyíti olyan biztonsági megoldás kiépítését, amely leginkább megfelel az Ön követelményeinek Az épületfelügyeleti rendszer A Bilding Integration System (épületfelügyeleti rendszer, BIS) egy olyan rgalmas épületfelügyeleti rendszer, amely a felhasználó különleges igényeinek megfelelően konfigrálható. Alkalmazások és fnkciók rendkívül széles körét tartalmazza, amelyek lehetővé teszik az összes műszaki épületrendszer integrálását és bekapcsolását, valamint megfigyelését és vezérlését. Az új generáció a Bosch felügyeleti rendszerek területén szerzett sokéves tapasztalatára épít, és jelentős mértékben figyelembe veszi a következő piaci tendenciákat: Az épületeken belüli műszaki berendezések növekvő összetettsége Az épületeken belüli műszaki berendezések növekvő összetettsége nagy teljesítményű felügyeleti rendszert igényel, amely magában foglalja a legkülönfélébb fnkciókat (pl. tűz- és behatolásjelző rendszerek, beléptető rendszerek, videorendszerek és épületfelügyelet... stb.) a lehető legmegfelelőbb módon. Az OPC szabvány lehetővé teszi, hogy a BIS épületfelügyeleti rendszer hatékonyan dolgozza fel és ossza meg az információkat hardvereszközök és más források óriási választékával. Új technológiák és szabványok használata A biztonságtechnika területén alkalmazott szigorú előírások garantálják a biztonsággal kapcsolatos eszközök magas szintű megbízhatóságát, gyanakkor hátráltatják az informatika területéről jövő új technológiák integrált alkalmazását. A BIS épületfelügyeleti rendszer sikeresen felhasználta a

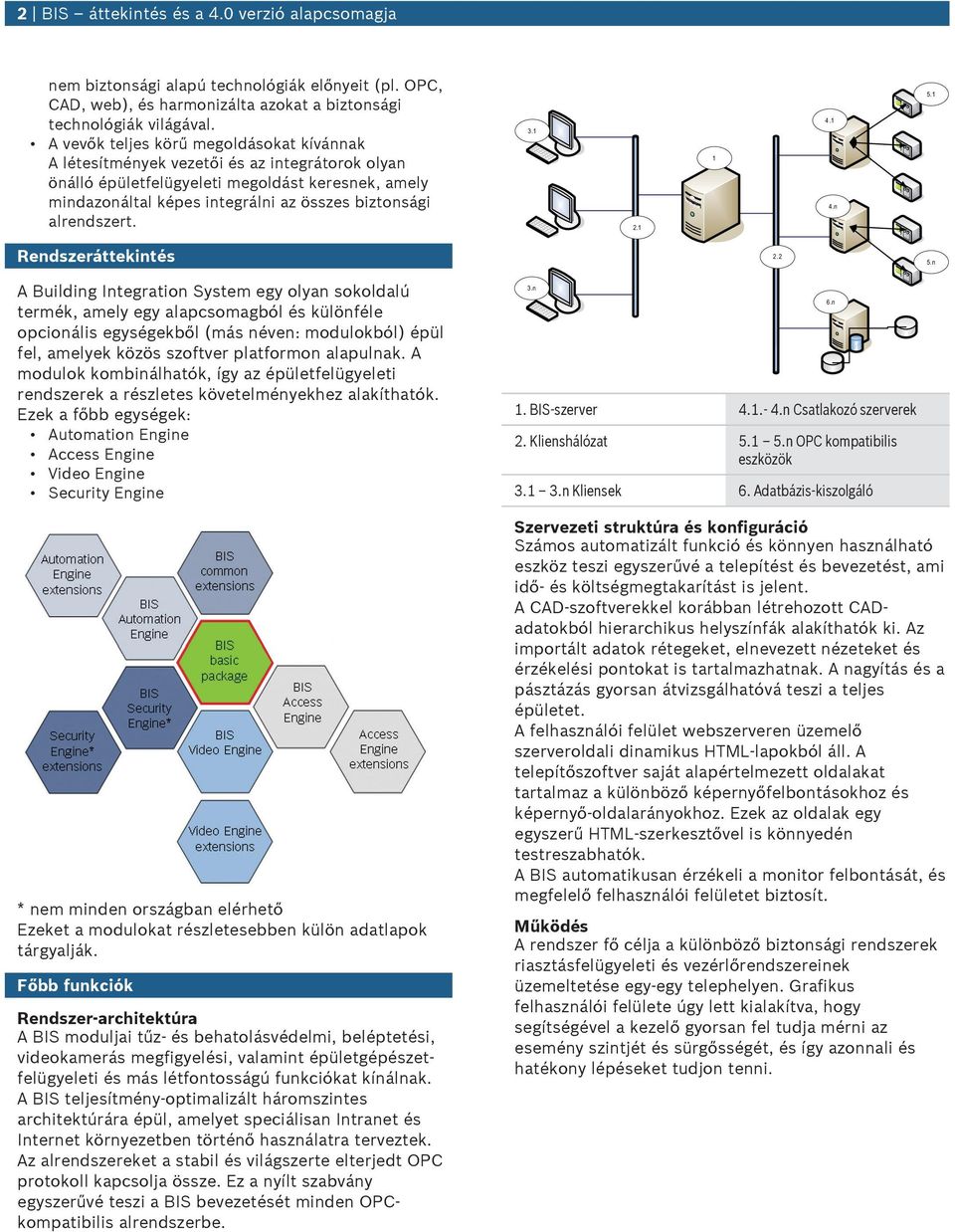

2 2 BIS áttekintés és a 4.0 verzió alapcsomagja nem biztonsági alapú technológiák előnyeit (pl. OPC, CAD, web), és harmonizálta azokat a biztonsági technológiák világával. A vevők teljes körű megoldásokat kívánnak A létesítmények vezetői és az integrátorok olyan önálló épületfelügyeleti megoldást keresnek, amely mindazonáltal képes integrálni az összes biztonsági alrendszert n 5.1 Rendszeráttekintés A Bilding Integration System egy olyan sokoldalú termék, amely egy alapcsomagból és különféle opcionális egységekből (más néven: modlokból) épül fel, amelyek közös szoftver platformon alaplnak. A modlok kombinálhatók, így az épületfelügyeleti rendszerek a részletes követelményekhez alakíthatók. Ezek a főbb egységek: Atomation Engine Access Engine Video Engine Secrity Engine 3.n 1. BIS-szerver n Csatlakozó szerverek 2. Klienshálózat n OPC kompatibilis eszközök n Kliensek 6. Adatbázis-kiszolgáló n 5.n * nem minden országban elérhető Ezeket a modlokat részletesebben külön adatlapok tárgyalják. Főbb fnkciók Rendszer-architektúra A BIS modljai tűz- és behatolásvédelmi, beléptetési, videokamerás megfigyelési, valamint épületgépészetfelügyeleti és más létfontosságú fnkciókat kínálnak. A BIS teljesítmény-optimalizált háromszintes architektúrára épül, amelyet speciálisan Intranet és Internet környezetben történő használatra terveztek. Az alrendszereket a stabil és világszerte elterjedt OPC protokoll kapcsolja össze. Ez a nyílt szabvány egyszerűvé teszi a BIS bevezetését minden OPCkompatibilis alrendszerbe. Szervezeti strktúra és konfigráció Számos atomatizált fnkció és könnyen használható eszköz teszi egyszerűvé a telepítést és bevezetést, ami idő- és költségmegtakarítást is jelent. A CAD-szoftverekkel korábban létrehozott CADadatokból hierarchiks helyszínfák alakíthatók ki. Az importált adatok rétegeket, elnevezett nézeteket és érzékelési pontokat is tartalmazhatnak. A nagyítás és a pásztázás gyorsan átvizsgálhatóvá teszi a teljes épületet. A felhasználói felület webszerveren üzemelő szerveroldali dinamiks HTML-lapokból áll. A telepítőszoftver saját alapértelmezett oldalakat tartalmaz a különböző képernyőfelbontásokhoz és képernyő-oldalarányokhoz. Ezek az oldalak egy egyszerű HTML-szerkesztővel is könnyedén testreszabhatók. A BIS atomatiksan érzékeli a monitor felbontását, és megfelelő felhasználói felületet biztosít. Működés A rendszer fő célja a különböző biztonsági rendszerek riasztásfelügyeleti és vezérlőrendszereinek üzemeltetése egy-egy telephelyen. Grafiks felhasználói felülete úgy lett kialakítva, hogy segítségével a kezelő gyorsan fel tdja mérni az esemény szintjét és sürgősségét, és így azonnali és hatékony lépéseket tdjon tenni.

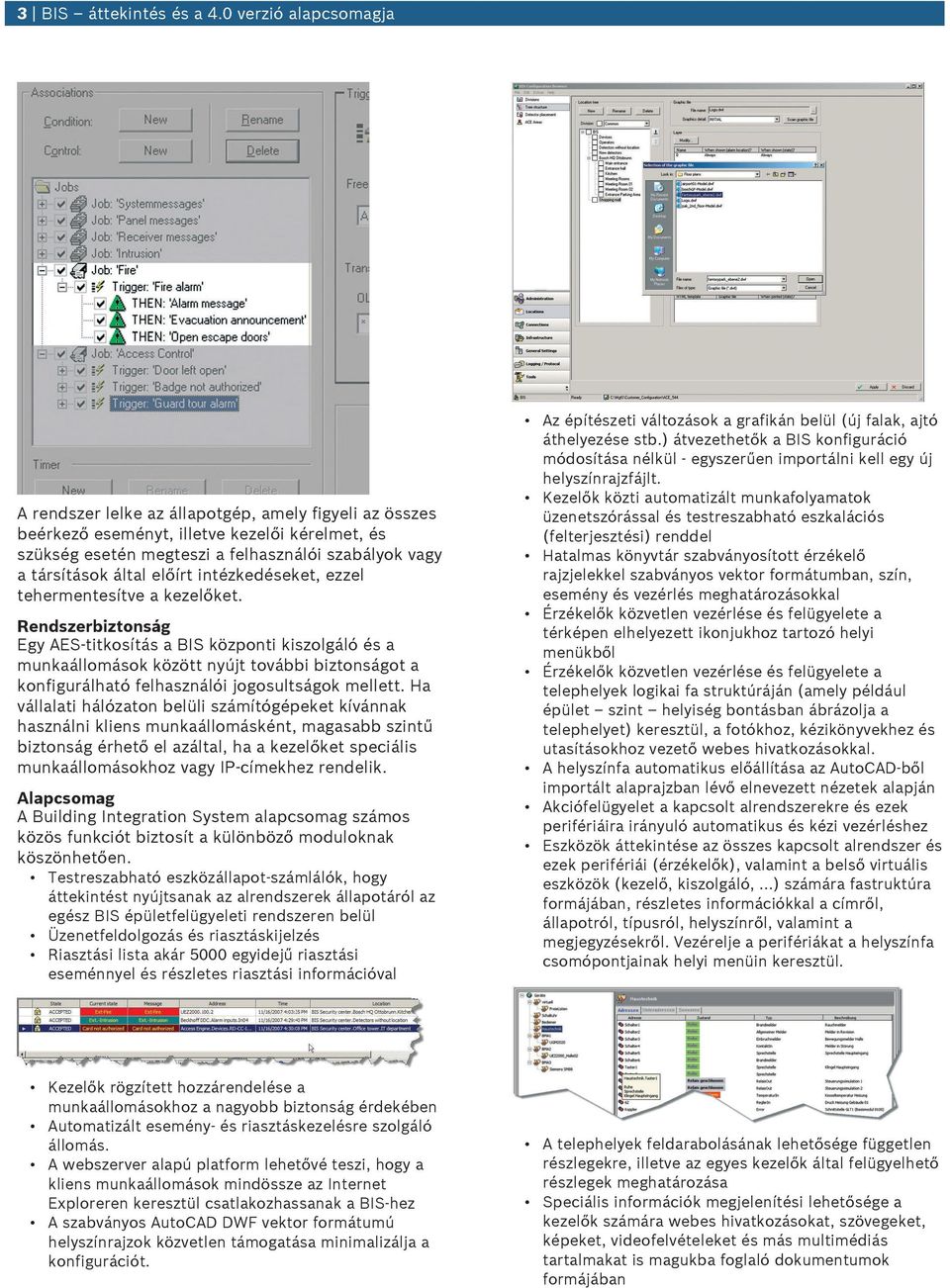

3 3 BIS áttekintés és a 4.0 verzió alapcsomagja A rendszer lelke az állapotgép, amely figyeli az összes beérkező eseményt, illetve kezelői kérelmet, és szükség esetén megteszi a felhasználói szabályok vagy a társítások által előírt intézkedéseket, ezzel tehermentesítve a kezelőket. Rendszerbiztonság Egy AES-titkosítás a BIS központi kiszolgáló és a mnkaállomások között nyújt további biztonságot a konfigrálható felhasználói jogosltságok mellett. Ha vállalati hálózaton belüli számítógépeket kívánnak használni kliens mnkaállomásként, magasabb szintű biztonság érhető el azáltal, ha a kezelőket speciális mnkaállomásokhoz vagy IP-címekhez rendelik. Alapcsomag A Bilding Integration System alapcsomag számos közös fnkciót biztosít a különböző modloknak köszönhetően. Testreszabható eszközállapot-számlálók, hogy áttekintést nyújtsanak az alrendszerek állapotáról az egész BIS épületfelügyeleti rendszeren belül Üzenetfeldolgozás és riasztáskijelzés Riasztási lista akár 5000 egyidejű riasztási eseménnyel és részletes riasztási információval Az építészeti változások a grafikán belül (új falak, ajtó áthelyezése stb.) átvezethetők a BIS konfigráció módosítása nélkül - egyszerűen importálni kell egy új helyszínrajzfájlt. Kezelők közti atomatizált mnkafolyamatok üzenetszórással és testreszabható eszkalációs (felterjesztési) renddel Hatalmas könyvtár szabványosított érzékelő rajzjelekkel szabványos vektor formátmban, szín, esemény és vezérlés meghatározásokkal Érzékelők közvetlen vezérlése és felügyelete a térképen elhelyezett ikonjkhoz tartozó helyi menükből Érzékelők közvetlen vezérlése és felügyelete a telephelyek logikai fa strktúráján (amely példál épület szint helyiség bontásban ábrázolja a telephelyet) keresztül, a fotókhoz, kézikönyvekhez és tasításokhoz vezető webes hivatkozásokkal. A helyszínfa atomatiks előállítása az AtoCAD-ből importált alaprajzban lévő elnevezett nézetek alapján Akciófelügyelet a kapcsolt alrendszerekre és ezek perifériáira irányló atomatiks és kézi vezérléshez Eszközök áttekintése az összes kapcsolt alrendszer és ezek perifériái (érzékelők), valamint a belső virtális eszközök (kezelő, kiszolgáló,...) számára fastrktúra formájában, részletes információkkal a címről, állapotról, típsról, helyszínről, valamint a megjegyzésekről. Vezérelje a perifériákat a helyszínfa csomópontjainak helyi menüin keresztül. Kezelők rögzített hozzárendelése a mnkaállomásokhoz a nagyobb biztonság érdekében Atomatizált esemény- és riasztáskezelésre szolgáló állomás. A webszerver alapú platform lehetővé teszi, hogy a kliens mnkaállomások mindössze az Internet Exploreren keresztül csatlakozhassanak a BIS-hez A szabványos AtoCAD DWF vektor formátmú helyszínrajzok közvetlen támogatása minimalizálja a konfigrációt. A telephelyek feldarabolásának lehetősége független részlegekre, illetve az egyes kezelők által felügyelhető részlegek meghatározása Speciális információk megjelenítési lehetősége a kezelők számára webes hivatkozásokat, szövegeket, képeket, videofelvételeket és más mltimédiás tartalmakat is magkba foglaló dokmentmok formájában

4 4 BIS áttekintés és a 4.0 verzió alapcsomagja Rendkívül konfigrálható kezelői hozzáférési jogosltságok alrendszerek és perifériáik felügyeletéhez és vezérléséhez Eseménynapló az összes esemény maradéktalan dokmentálására (beleértve a kapott üzeneteket és a válaszként foganatosított intézkedéseket is) Jelentéskészítő szolgáltatások, hogy gyorsan jelentést készíthessen az eseménynaplóból OPC-kiszolgálók kapcsolása és beágyazása bármely számítógépről a hálózatban Online súgó BIS választható tartozékok A BIS épületfelügyeleti rendszer az alább felsorolt választható fnkciókkal egészíthető ki, hogy megfeleljen a speciális vevői igényeknek. Ezek az összes BIS modllal (Atomation, Access, Video és Secrity Engine) használhatók. Riasztási dokmentmcsomag Ez a csomag kibővíti a BIS rendszer szabványos riasztáskezelését akciótervek és helyszínrajzok megjelenítésével, valamint grafiks navigációval és a helyszínrajzokon belüli rétegek riasztástól függő megjelenítésével. Ez biztosítja a megfelelő útmtatást a kezelők számára különösen olyan kritiks riasztási helyzetekben, mint a tűz vagy behatolás. A riasztástól függő akciótervek vagy mnkafolyamatok részletes eseményfüggő információkat adnak a kezelő számára, mint példál a szabványos működési eljárások, élő képek, vezérlőgombok stb. Egyszerűen hozzon létre, és rendeljen hozzá egy-egy akciótervet a rendszerében lehetséges egyes riasztási típsokhoz, pl. tűzriasztás, belépés megtagadva, műszaki riasztások stb. Egy riasztási üzenet törlésekor a megjelenített akcióterv nem módosítható pillanatfelvétele kerül csatolásra az eseménynaplóhoz. Ez biztosítja az elszámoltathatóságot a kezelőnek a riasztás során tett minden lépésének nyomon követésével. A helyszínrajzok egy helyiség (pl. szintek, területek vagy szobák) megjelenítései a népszerű AtoCAD vektor-grafiks formátmban Az érzékelőket és egyéb eszközöket olyan színes, animált ikonok jelzik, amelyek közvetlen vezérlést biztosítanak a helyi menükön keresztül. Riasztás esetén a képernyőn megjelenő térképen a rendszer atomatiksan ránagyít az észlelési helyre.

5 5 BIS áttekintés és a 4.0 verzió alapcsomagja A helyszínfáról elérhetők a térképen az egyes helyszínek, illetve a különböző navigációs fnkciók példál a pásztázás és a nagyítás is. A riasztástól függő rétegvezérlés lehetővé teszi további grafiks információk megjelenítését specifiks helyzetekben, pl. menekülési útvonalak tűzriasztás esetén. Riasztáskezelési csomag Ez a csomag kibővíti a BIS épületfelügyeleti rendszer szabványos riasztáskezelési működését néhány kiegészítő fnkcióval: Az üzenetelosztás lehetővé teszi azoknak az értesítési mintáknak a meghatározását, amelyek atomatiksan aktiválódnak, ha egy kezelő vagy kezelői csoport nem nygtáz egy riasztási üzenetet egy meghatározott időszakon belül. A BIS ekkor az üzenetet atomatiksan továbbítja a következő jogoslt kezelői csoportnak. Az időzítő fnkció lehetővé teszi olyan ütemezések beállítását, amelyek atomatiks vezérlési parancsokhoz használhatók, mint példál egy sorompó lezárása 20:00 órakor, valamint riasztási üzenetek időponttól függő átirányítása, pl. az 1. időszakban üzenet megjelenítése az 1. kezelőcsoportnál, egyébként a 2. kezelőcsoportnál. A kezelői riasztás fnkció lehetővé teszi, hogy a kezelő manális riasztást aktiváljon a helyszínfából, példál ha egy telefonhívást kap, amely veszélyes helyzetről értesíti. Az ilyen manális riasztások feldolgozása gyanolyan módon történik, mint egy érzékelő által kiváltott riasztás esetén: vagyis a hozzárendelt dokmentmok megjelennek, és az összes intézkedést rögzíti az eseménynapló. Az alkalmazásindító lehetővé teszi, hogy a rendszer végrehajtsa a nem BIS alkalmazásokat előre meghatározott feltételek (pl. riasztások vagy időzítők) alapján. A fnkció tipiks alkalmazása a rendszer adatainak atomatiks, ütemezett biztonsági mentése. Telepítési/Rendszerfelépítési segédlet A BIS épületfelügyeleti rendszer számokban BIS-szerverenként kezelhető hangszórók, érzékelők, vezérlőelemek, kamerák stb. száma állapotok maximális száma események száma másodpercenként hálózati nyomtatók max. száma az integrált hálózatban Tartozékok 200,000 Korlátlan 500 (folyamatos, esetleges alkalmi kigrásokkal) a BIS nem korlátozza A dobozos telepítőcsomag tartalma: Mennyi ség Részegységek 1 BIS telepítési adathordozó a telepítőszoftverrel és PDF formátmú telepítési kézikönyvekkel 1 Nyomtatott gyors telepítési útmtató Letöltés esetén (ami a 4.0-s verziótól kezdődően lehetséges) az online dokmentáció a letöltött csomagban is megtalálható. Szoftver-karbantartási (SMA) A szoftver-karbantartási megkötésével a vásárlók költséghatékony módon jthatnak hozzá a szoftver új műszaki fejlesztéseihez. Minden szoftver-karbantartási a vásárlás napjától számított egy évig ingyenes verziófrissítést biztosít a hatálya alá eső fnkciókhoz, továbbá lehetővé teszi a gyorsjavítások telepítését és a műszaki támogatás igénybe vételét. Ha először vásárol nálnk, megajándékozzk egy 1 éves szoftverkarbantartási-sel (minden megrendelt termékhez). Műszaki specifikációk Bejelentkezési és csatlakozási szerverek minimális műszaki követelményei Legalább 3 GHz-es kétmagos (Dal Core) processzor 4 GB RAM 80 GB szabad merevlemez-terület 100 Mbit hálózati kártya (PCI) USB-port (ha az USB-s adathordozóról telepítik) 1280x1024 képpontos felbontást és 32 ezer színt támogató, 256 MB memóriával rendelkező videokártya Windows Server 2008 R2, vagy Windows 7 (32 vagy 64 Bit, de nem Starter/Home Edition),

6 6 BIS áttekintés és a 4.0 verzió alapcsomagja - Microsoft Internet Explorer 9 vagy 10 - Billentyűzet, egér Technikai változások lehetségesek. Ügyfélgépek minimális műszaki követelményei 3 GHz-es kétmagos (Dal Core) processzor 4 GB RAM 20 GB szabad merevlemez-terület 100 Mbit Ethernet hálózati kártya 1280x1024 képpontos felbontást és 32 ezer színt támogató, 256 MB saját memóriával rendelkező videokártya Windows 7 (32 vagy 64 bites) Microsoft Internet Explorer 9 vagy 10 Billentyűzet, egér Technikai változások lehetségesek. Megrendelési információk A BIS épületfelügyeleti rendszer a következő nyelveken érhető el: DE = Német EN = Angol ES = Spanyol FR = Francia HU = Magyar NL = Holland PT = Portgál RU = Orosz ZH-TW = Hagyományos kínai ZH-CH = Egyszerűsített kínai Az új rendszerek beállításához BIS alaplicenc szükséges Megjegyzés: A 3.0-s és a régebbi verziók esetén az új rendszerek beállításához mindig szükség van egy, a felsorolt nyelvek valamelyikéhez tartozó BIS alapcsomagra. Rendelési információ BIS 4.0 dobozos telepítőcsomag A termék doboza minden nyelvhez tartalmazza a telepítőcsomagot, valamint megtalálható benne a gyors telepítési útmtató is. Rendelésszám BIS-GEN-B40BOX BIS 4.0 alaplicenc A Bilding Integration System (BIS) rendszer alaplicence. Rendelésszám BIS-BGEN-B40 BIS verzióváltás a 3.0-s verzióról a 4.x-es verzióra A két megadott verzió közötti áttérést lehetővé tevő licenc. Rendelésszám BIS-BUPG-30TO40 BIS verzióváltás a 2.x-es verzióról a 4.x-es verzióra A két megadott verzió közötti áttérést lehetővé tevő licenc. Rendelésszám BIS-BUPG-2XTO40 BIS Riasztáskezelési csomag Licenc csomag, amely az alábbiakat tartalmazza: Üzenetelosztás, Időzítő, Kezelői riasztás és Alkalmazásindító. Rendelésszám BIS-FGEN-AMPK40 BIS további 1 kezelői kliens Licenc egy újabb (a többiekkel egy időben dolgozó) kezelő számára. Rendelésszám BIS-XGEN-1CLI40 BIS további 1 részleg Engedélyezi önálló, megnevezett fél (azaz Ügyfél vagy Részleg) hozzáadását BIS rendszeréhez. Rendelésszám BIS-XGEN-1DIV40 BIS többkiszolgálós csatlakozás kiszolgálónként Licenc egy újabb BIS bejelentkezési kiszolgáló telepítésére a meglévő BIS-környezetben Rendelésszám BIS-FGEN-MSRV40 BIS-BVMS kapcsolat Egy BIS és egy BVMS rendszer közötti kapcsolathoz szükséges licenc Rendelésszám BIS-FGEN-BVMS40 SMA BIS 4.0 alaplicenc Rendelésszám BIS-SMA-BAS SMA BIS Riasztáskezelési csomag Rendelésszám BIS-SMA-AMPK SMA BIS további 1 kezelői kliens Rendelésszám BIS-SMA-1CLI SMA BIS további 1 részleg Rendelésszám BIS-SMA-1DIV

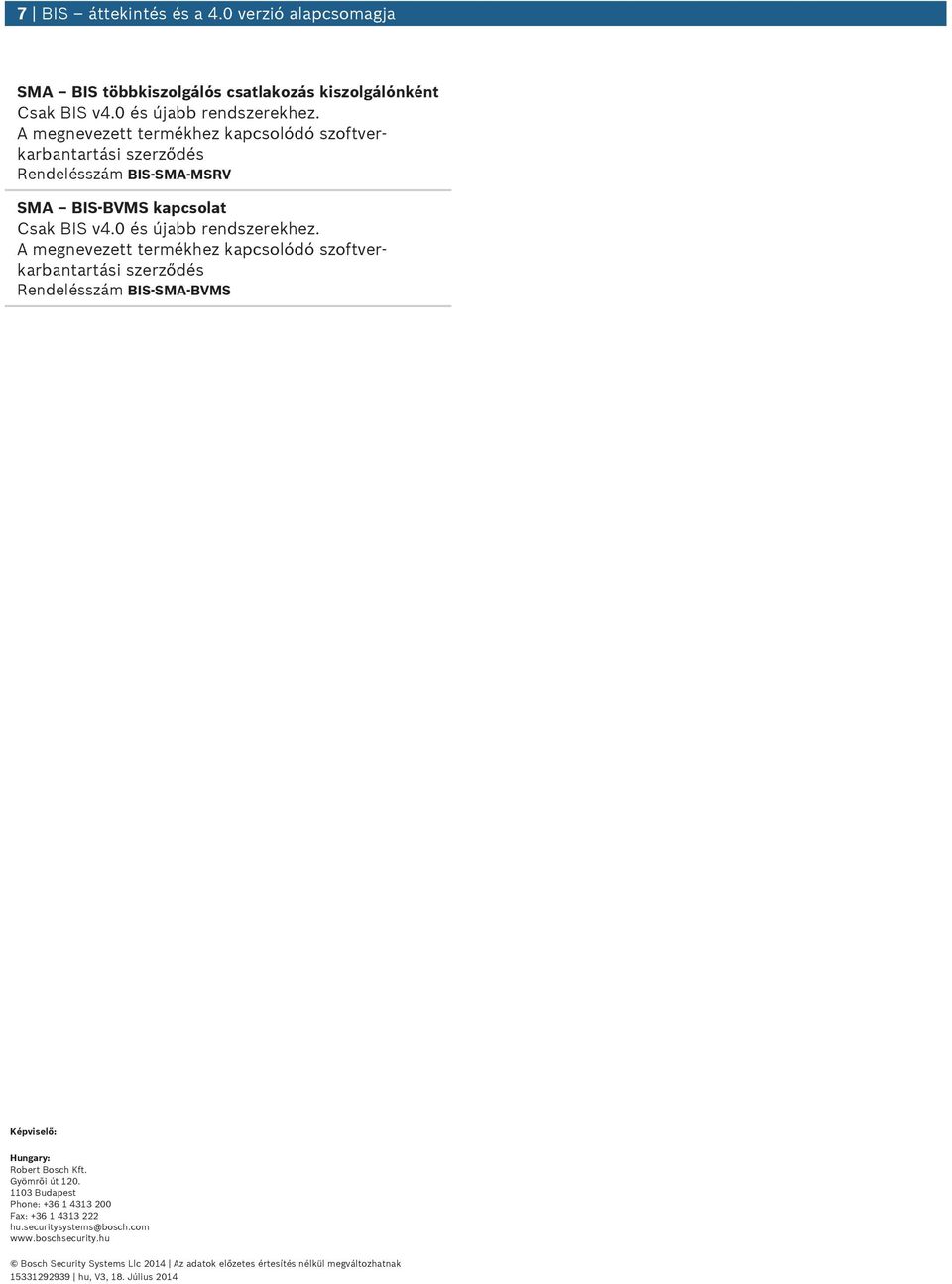

7 7 BIS áttekintés és a 4.0 verzió alapcsomagja SMA BIS többkiszolgálós csatlakozás kiszolgálónként Rendelésszám BIS-SMA-MSRV SMA BIS-BVMS kapcsolat Rendelésszám BIS-SMA-BVMS Képviselő: Hngary: Robert Bosch Kft. Gyömrõi út Bdapest Phone: Fax: h.secritysystems@bosch.com Bosch Secrity Systems Llc 2014 Az adatok előzetes értesítés nélkül megváltozhatnak h, V3, 18. Júlis 2014
