Evita V300 Intenzív osztályos lélegeztetés és légzésmonitorozás. légzésmonitorozás

Átírás

1 Evita V300 Intenzív osztályos lélegeztetés és légzésmonitorozás Ha szeretne lépést tartani a klinikai gyakorlat folyamatosan növekvő elvárásaival, szüksége van egy rugalmas, sokoldalú beállítási lehetőségekkel rendelkező orvostechnikai eszközre. Az Evita V300 lélegeztetőkészülék a legmagasabb szintű és minőségű lélegeztetést biztosítja, sokoldalúan beállítható és szükség szerinti beállítási konfigurációkat tesz lehetővé. légzésmonitorozás D

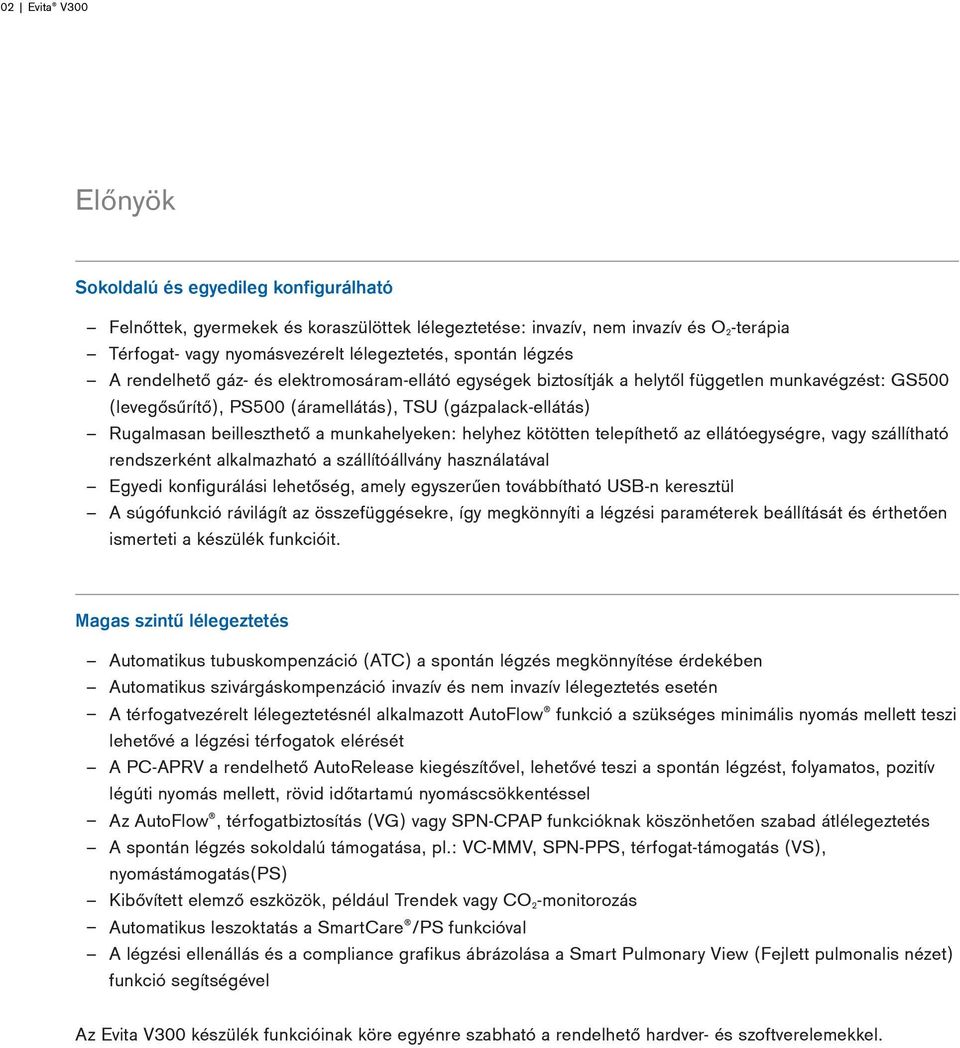

2 02 Evita V300 Előnyök Sokoldalú és egyedileg konfigurálható Felnőttek, gyermekek és koraszülöttek lélegeztetése: invazív, nem invazív és O 2 -terápia Térfogat- vagy nyomásvezérelt lélegeztetés, spontán légzés A rendelhető gáz- és elektromosáram-ellátó egységek biztosítják a helytől független munkavégzést: GS500 (levegősűrítő), PS500 (áramellátás), TSU (gázpalack-ellátás) Rugalmasan beilleszthető a munkahelyeken: helyhez kötötten telepíthető az ellátóegységre, vagy szállítható rendszerként alkalmazható a szállítóállvány használatával Egyedi konfigurálási lehetőség, amely egyszerűen továbbítható USB-n keresztül A súgófunkció rávilágít az összefüggésekre, így megkönnyíti a légzési paraméterek beállítását és érthetően ismerteti a készülék funkcióit. Magas szintű lélegeztetés Automatikus tubuskompenzáció (ATC) a spontán légzés megkönnyítése érdekében Automatikus szivárgáskompenzáció invazív és nem invazív lélegeztetés esetén A térfogatvezérelt lélegeztetésnél alkalmazott AutoFlow funkció a szükséges minimális nyomás mellett teszi lehetővé a légzési térfogatok elérését A PC-APRV a rendelhető AutoRelease kiegészítővel, lehetővé teszi a spontán légzést, folyamatos, pozitív légúti nyomás mellett, rövid időtartamú nyomáscsökkentéssel Az AutoFlow, térfogatbiztosítás (VG) vagy SPN-CPAP funkcióknak köszönhetően szabad átlélegeztetés A spontán légzés sokoldalú támogatása, pl.: VC-MMV, SPN-PPS, térfogat-támogatás (VS), nyomástámogatás(ps) Kibővített elemző eszközök, például Trendek vagy CO 2 -monitorozás Automatikus leszoktatás a SmartCare /PS funkcióval A légzési ellenállás és a compliance grafikus ábrázolása a Smart Pulmonary View (Fejlett pulmonalis nézet) funkció segítségével Az Evita V300 készülék funkcióinak köre egyénre szabható a rendelhető hardver- és szoftverelemekkel.

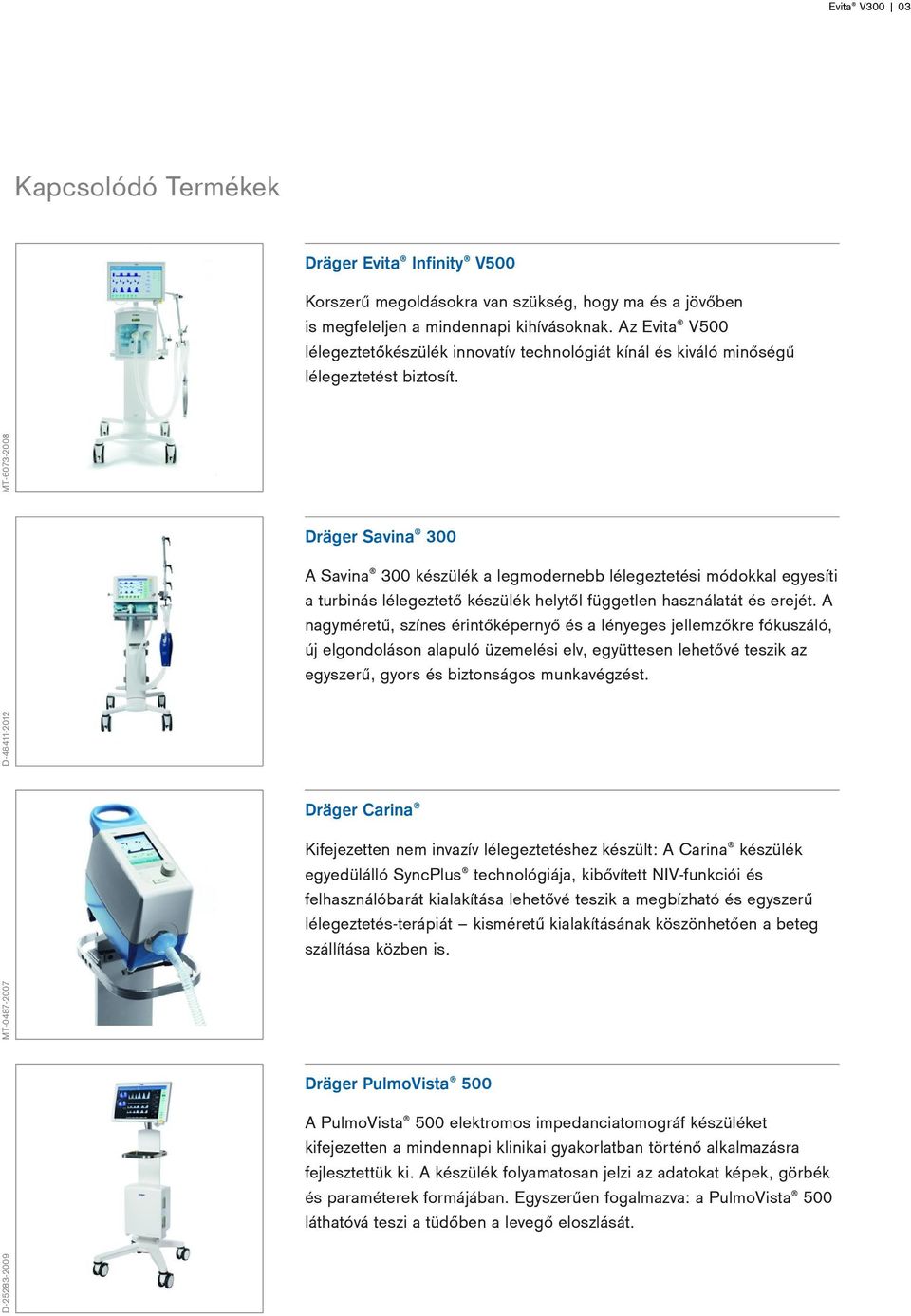

3 Evita V Kapcsolódó Termékek Dräger Evita Infinity V500 Korszerű megoldásokra van szükség, hogy ma és a jövőben is megfeleljen a mindennapi kihívásoknak. Az Evita V500 lélegeztetőkészülék innovatív technológiát kínál és kiváló minőségű lélegeztetést biztosít. D MT Dräger Savina 300 A Savina 300 készülék a legmodernebb lélegeztetési módokkal egyesíti a turbinás lélegeztető készülék helytől független használatát és erejét. A nagyméretű, színes érintőképernyő és a lényeges jellemzőkre fókuszáló, új elgondoláson alapuló üzemelési elv, együttesen lehetővé teszik az egyszerű, gyors és biztonságos munkavégzést. Dräger Carina Kifejezetten nem invazív lélegeztetéshez készült: A Carina készülék egyedülálló SyncPlus technológiája, kibővített NIV-funkciói és felhasználóbarát kialakítása lehetővé teszik a megbízható és egyszerű lélegeztetés-terápiát kisméretű kialakításának köszönhetően a beteg szállítása közben is. D MT Dräger PulmoVista 500 A PulmoVista 500 elektromos impedanciatomográf készüléket kifejezetten a mindennapi klinikai gyakorlatban történő alkalmazásra fejlesztettük ki. A készülék folyamatosan jelzi az adatokat képek, görbék és paraméterek formájában. Egyszerűen fogalmazva: a PulmoVista 500 láthatóvá teszi a tüdőben a levegő eloszlását.

4 04 Evita V300 Műszaki adatok Pácienstípus Felnőttek, gyermekpáciensek, újszülöttek (opcionális) Lélegeztetési beállítások Lélegeztetési mód VC-CMV VC-SIMV VC-AC VC-MMV (opcionális) PC-CM PC-BIPAP1) / SIMV+ PC-SIMV PC-AC PC-APRV (opcionális) PC-PSV (opcionális) SPN-CPAP/PS SPN-CPAP/VS (opcionális) SPN-CPAP (opcionális) SPN-PPS* (opcionális) Különleges funkciók AutoFlow / térfogatbiztosítás (opcionális) Légzési frekvencia (f) Légzési frekvencia (f) Belégzési idő (Ti) Légzési térfogat (VT) Belégzési áramlás (Flow) Belégzési nyomás (Pinsp) Belégzési nyomáskorlátozás (Pmax) PEEP / intermittáló PEEP (intpeep) Nyomástámogatás (Psupp) Növekedési időtartam a nyomástámogatáshoz (rámpa) Automatikus tubuskompenzáció (ATC ) Térfogatvezérelt üzemmódokban a belégzési nyomás automatikus kiigazítása Smart Pulmonary View (Fejlett pulmonalis nézet) (opcionális) ATC Automatikus tubuskompenzáció (opcionális) NIV nem invazív maszkos lélegeztetés (opcionális) CO2-monitorozás (opcionális) Monitoring Plus kiegészítő trendek és hurokgörbék (opcionális) SmartCare /PS 2.0 (opcionális) Automatikus klinikai protokollok SPN-CPAP/PS módhoz O 2 -terápia 0,5 és 98/perc között (felnőttek) 0,5 és 150/perc között (gyermekpáciensek, újszülöttek) 0,5 és 98/perc között (felnőttek) 0,5 és 150/perc között (gyermekpáciensek, újszülöttek) 0,11 és 10 s között (felnőttek) 0,1 és 10 s között (gyermekpáciensek, újszülöttek) 0,1 és 3,0 l között (felnőttek), BTPS során 0,02 és 3,0 l között (gyermekpáciensek), BTPS során 0,002 és 0,1 l között (újszülöttek), BTPS során 2 és 120 l/perc között (felnőttek) 2 és 30 l/perc között (gyermekpáciensek, újszülöttek) 1 és 95 mbar (vagy hpa vagy H2Ocm) között 2 és 100 mbar (vagy hpa vagy H2Ocm) között 0 és 50 mbar (vagy hpa vagy H2Ocm) között 0 és 95 mbar (vagy hpa vagy H2Ocm) között 0 és 2 másodperc között A tubus belső átmérője (Tubus-Ø) Endotrachealis tubus (ET) Felnőttek 5 és 12 mm (0,2 és 0,47 inch) között Gyermekpáciensek 2 és 8 mm (0,08 és 0,31 inch) között Ujszülöttek 2 és 5 mm (0,08 és 0,2 inch) között Tracheostomiás tubus (Trach.) Felnőttek 5 és 12 mm (0,2 és 0,47 inch) között Gyermekpáciensek 2,5 és 8 mm (0,1 és 0,31 inch) között

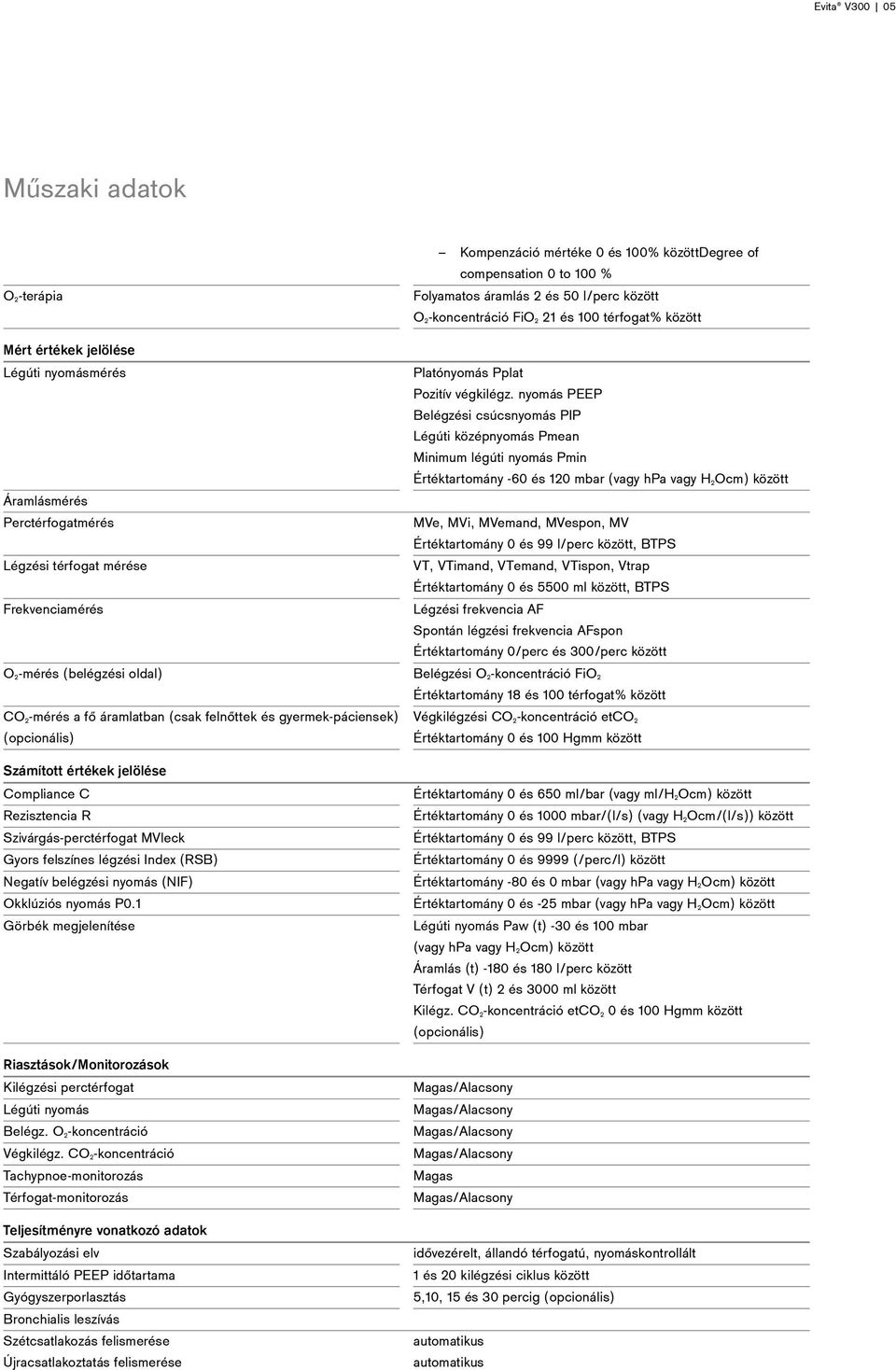

5 Evita V Műszaki adatok O2-terápia Mért értékek jelölése Légúti nyomásmérés Áramlásmérés Perctérfogatmérés Légzési térfogat mérése Frekvenciamérés O2-mérés (belégzési oldal) CO2-mérés a fő áramlatban (csak felnőttek és gyermek-páciensek) (opcionális) Számított értékek jelölése Compliance C Rezisztencia R Szivárgás-perctérfogat MVleck Gyors felszínes légzési Index (RSB) Negatív belégzési nyomás (NIF) Okklúziós nyomás P0.1 Görbék megjelenítése Riasztások/Monitorozások Kilégzési perctérfogat Légúti nyomás Belégz. O2-koncentráció Végkilégz. CO2-koncentráció Tachypnoe-monitorozás Térfogat-monitorozás Teljesítményre vonatkozó adatok Szabályozási elv Intermittáló PEEP időtartama Gyógyszerporlasztás Bronchialis leszívás Szétcsatlakozás felismerése Újracsatlakoztatás felismerése Kompenzáció mértéke 0 és 100% közöttdegree of compensation 0 to 100 % Folyamatos áramlás 2 és 50 l/perc között O2-koncentráció FiO2 21 és 100 térfogat% között Platónyomás Pplat Pozitív végkilégz. nyomás PEEP Belégzési csúcsnyomás PIP Légúti középnyomás Pmean Minimum légúti nyomás Pmin Értéktartomány -60 és 120 mbar (vagy hpa vagy H2Ocm) között MVe, MVi, MVemand, MVespon, MV Értéktartomány 0 és 99 l/perc között, BTPS VT, VTimand, VTemand, VTispon, Vtrap Értéktartomány 0 és 5500 ml között, BTPS Légzési frekvencia AF Spontán légzési frekvencia AFspon Értéktartomány 0/perc és 300/perc között Belégzési O2-koncentráció FiO2 Értéktartomány 18 és 100 térfogat% között Végkilégzési CO2-koncentráció etco2 Értéktartomány 0 és 100 Hgmm között Értéktartomány 0 és 650 ml/bar (vagy ml/h2ocm) között Értéktartomány 0 és 1000 mbar/(l/s) (vagy H2Ocm/(l/s)) között Értéktartomány 0 és 99 l/perc között, BTPS Értéktartomány 0 és 9999 (/perc/l) között Értéktartomány -80 és 0 mbar (vagy hpa vagy H2Ocm) között Értéktartomány 0 és -25 mbar (vagy hpa vagy H2Ocm) között Légúti nyomás Paw (t) -30 és 100 mbar (vagy hpa vagy H2Ocm) között Áramlás (t) -180 és 180 l/perc között Térfogat V (t) 2 és 3000 ml között Kilégz. CO2-koncentráció etco2 0 és 100 Hgmm között (opcionális) Magas idővezérelt, állandó térfogatú, nyomáskontrollált 1 és 20 kilégzési ciklus között 5,10, 15 és 30 percig (opcionális) automatikus automatikus

6 06 Evita V300 Műszaki adatok Előoxigenizáció Aktív leszívófázis Utóoxigenizáció Oxigenizáció a leszívási manőverhez max. 3 perc max. 2 perc max. 2 perc Szorzó gyermekpáciensekhez és újszülöttekhez 1 és 2 Szállítórendszer spontán légzéshez és Psupp módhoz Belégzési áramlás BTPS Alap-áramlás, felnőttek Alap-áramlás, gyermekpáciensek Alap-áramlás, újszülöttek Biztonsági szelep adaptív CPAP-rendszer, magas kezdeti áramlással max. 180 l/perc 2 l/perc 3 l/perc 6 l/perc Kinyílik az orvosigáz-ellátás leállása esetén (az ellátási gázáramlás nem elégséges a szükséges belégzési áramláshoz), lehetővé teszi a spontán légzést a környezeti levegőből. Üzemelési adatok Hálózati feszültségforrás Elektromos áramellátás Áramfelvétel Teljesítményfelvétel Üzemelés közben, a belső akkumulátor töltése nélkül Készülék digitális kimenete Gázellátás O2-üzemi túlnyomás Levegő-üzemi túlnyomás 100 V és 240 V között, 50/60 Hz 230 V esetén max. 1,1 A lélegeztetőegység orvosi kezelőpulttal 230 V esetén max. 1,6 A GS500 egységgel max. 0,8 A PS500 egységgel max. 1,4 A GS500 és PS500 egységgel 100 V esetén max. 2,5 A lélegeztetőegység orvosi kezelőpulttal 100 V esetén max. 3,7 A GS500 egységgel max. 2,5 A lélegeztetőegység orvosi kezelőpulttal max. 3,7 A GS500 egységgel max. 1,8 A PS500 egységgel max. 3,0 A GS500 és PS500 egységgel kb. 100 W lélegeztetőegység orvosi kezelőpulttal kb. 180 W GS500 egységgel Digitális kimenő és bemenő csatlakozás, Dräger MEDIBUS és MEDIBUS.X RS232C-porton keresztül 2,7 és 6,0 bar (vagy 270 és 600 kpa vagy 39 és 87 psi) között 2,7 és 6,0 bar (vagy 270 és 600 kpa vagy 39 és 87 psi) között Fizikai jellemzők Méretek (Sz. x Mag. x Mélys.) Evita V300 és Infinity C300 Evita V300 és Infinity C300 a szállítóállványon GS500 (Felszerelés csak a szállítóállványra) / PS500 (Felszerelés csak a szállítóállványra) Súly Evita V300 és Infinity C300 Evita V300 és Infinity C300 a szállítóállványon PS500 GS500 Rögzítés: Védőkeretek Adapter az állványhoz (38 mm) Képernyőátló mérete Infinity C mm x 680 mm x 410 mm (15,4 inch x 26,8 inch x 16,1 inch) 577 mm x 1400 mm x 677 mm (15,4 inch x 26,8 inch x 16,1 inch) 291 mm x 218 mm x 381 mm (11,46 inch x 8,58 inch x 15 inch) kb. 24 kg (52,9 lbs) kb. 58 kg (127,9 lbs) kb. 27 kg (59,5 lbs) kb. 10,5 kg (23 lbs) 1,65 kg (3,64 lbs) 2,35 kg (5,18 lbs) 15,4" TFT-színes érintőképernyő Bemeneti és kimeneti csatlakozók (az Infinity C300 készüléken) 2 külső RS232-csatlakozó (9 érintkezőtüske)

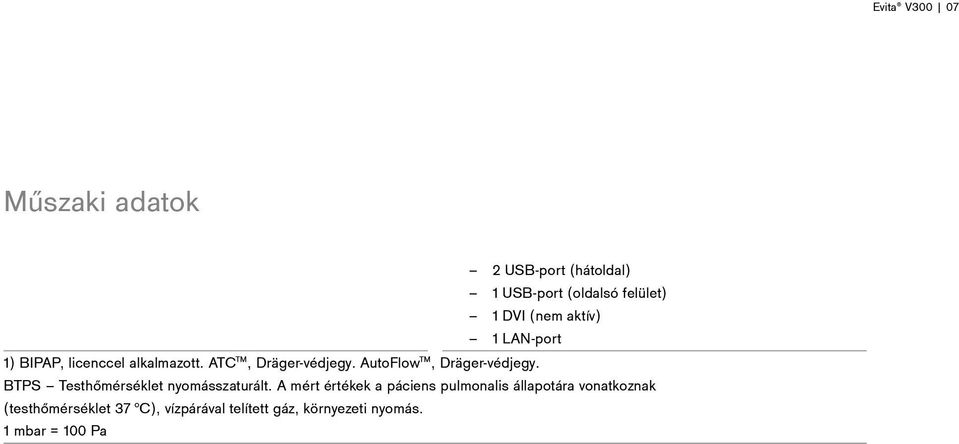

7 Evita V Műszaki adatok 1) BIPAP, licenccel alkalmazott. ATC, Dräger-védjegy. AutoFlow, Dräger-védjegy. 2 USB-port (hátoldal) 1 USB-port (oldalsó felület) 1 DVI (nem aktív) 1 LAN-port BTPS Testhőmérséklet nyomásszaturált. A mért értékek a páciens pulmonalis állapotára vonatkoznak (testhőmérséklet 37 C), vízpárával telített gáz, környezeti nyomás. 1 mbar = 100 Pa

8 08 Evita V300 Megjegyzések Communications & Sales Marketing C&J Subject to modifications 2016 Drägerwerk AG & Co. KGaA Gyártó Drägerwerk AG & Co. KGaA Moislinger Allee Lübeck, Németország HUNGARY Dräger Medical Magyarország Kft. Szent László út Budapest Hungary Tel: Fax: medical.hungary@draeger.com Dräger - South East Europe Regional Management South East Europe Perfektastrasse 67 A-1230 Wien, Austria Tel: Fax: contactsee@draeger.com Locate your Regional Sales Representative at:
